MODE D'EMPLOI G 7728 MIELE
| Setting on the CaCO dial | ^ dH mmol/l | ^ fH | ^ eH ppm | 3 |
| 180 6 1,07 10,7 7,5 107 | ||||
| 170 7 1,25 12,5 8,8 125 | ||||
| 160 8 1,42 14,3 10,0 143 | ||||
| 150 9 1,60 16 11,3 160 | ||||
| 140 10 1,78 17,9 12,5 179 | ||||
| 130 11 1,96 19,6 13,8 196 | ||||
| 120 12 2,14 21,4 15,0 214 | ||||
| 110 13 2,31 23,2 16,3 232 | ||||
| 100 15 2,67 26,8 18,8 268 | ||||
| 90 17 3,03 30,4 21,3 304 | ||||
| 80 19 3,38 33,9 23,8 339 | ||||
| 70 22 3,92 39,3 27,5 393 | ||||
| 60 24 4,27 42,8 30,0 428 | ||||
| 50 28 4,98 50,0 35,0 500 | ||||
| 40 32 5,70 57,1 40,0 571 | ||||
| 30 38 6,76 67,8 47,6 678 | ||||
| 20 48 8,54 85,7 60,1 857 | ||||
| 10 71 12,64 126,7 88,9 1267 |
Prescriptions de sécurité et mises en garde 36
Utilisation
Explication des éléments de commande 38
Mise en service 40
Réglage de l'horloge de régénération en fonction de la dureté d'eau locale ..... 42
Remarques
Pompes doseuses 43
Paniers à assiettes, tasses, couverts 43
Lavage et rinçage manuels 43
Changement d'eau 44
Entretien et nettoyage
Nettoyage 45
Régénération 45

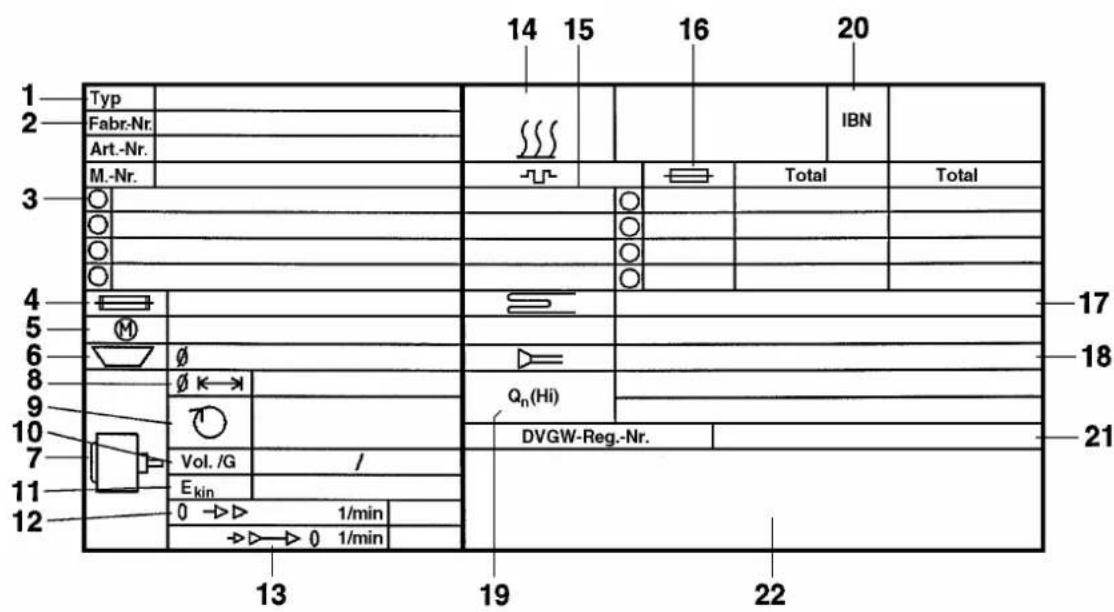

Signification des symboles sur la plaques signalétique 47
Installation
Chauffage électrique 48
Pieds à vis 48
Arrivée d'eau/vidange 48
Branchement électrique 48
Ce lave-vaisselle doit être installé exclusivement par un revendeur agréé de la marque ou par le SAV MIELE.
Apportez votre contribution à la protection de notre environnement
Elimination de l'emballage
L'emballage servant au transport et à la protection de votre appareil est fabriqué dans une large mesure à partir de matériaux recyclables :
- Carton
- Bois non traité
- Polypropylène
Ne vous contentez pas de jeter ces matériaux à la poubelle. Renseignez-vous auprès de la mairie de votre municipalité sur la localisation du container le plus proche acceptant ces déchets.
Elimination de votre ancien appareil
Les anciens appareils comportent dans de nombreux cas des matériaux recyclables. Remettez le vôtre à votre revendeur lors de la livraison d'un nouvel appareil ou à une décharge assurant le recyclage des matériaux.
Veuillez vous assurer que votre ancien appareil sera conservé sans le moindre risque pour les enfants jusqu'à son enlèvement. Le mode d'emploi vous fournit des indications à ce sujet sous la rubrique "Prescriptions de sécurité et mises en garde".
Lisez le mode d'emploi avant de mettre votre lave-vaisselle en service. Vous préserverez ainsi votre sécurité et éviterez des détériorations sur votre appareil.
Cet appareil est exclusivement conçu pour le lavage de vaisselle professionnelle appropriée à un lavage machine. Ne pas l'utiliser à d'autres fins.
Interdisez aux enfants de jouer à proximité du lave-vaisselle et de l'utiliser.
Cet appareil répond aux prescriptions de sécurité en vigueur.
Ne faites pas fonctionner les machines sur lesquelles les éléments de commande et les liaisons électriques ont été endommagés avant d'avoir réparé.
Les réparations ne doivent être exécutées que par des spécialistes. Les réparations incorrectes entraînent de graves dangers pour l'utilisateur.
Remplacez les pièces défectueuses uniquement par des pièces détachées d'origine Miele, que nous garantissons répondre totalement aux exigences de sécurité que nous nous imposons pour nos appareils professionnels.
La sécurité électrique de cet appareil n'est garantie que s'il est raccordé à un système de mise à la terre homologué. Il est important que cette condition de sécurité élémentaire et en cas de doute toute l'installation domestique soient contrôlées par un professionnel. Le fabricant ne peut être tenu responsable de dommages causés par une terre manquante ou défectueuse.
Le lave-vaisselle n'est déconnecté du réseau que lorsque l'interrupteur principal est débranché ou que le fusible est ôté.
Ne pas détériorer, enlever ou modifier les dispositifs de sécurité ou les éléments de commande du lave-vaisselle.
Ne relevez pas le capot en cours de programme.
Ne touchez en aucun cas à la résistance logée dans le capot pendant ou immédia-tement après la fin du programme. Vous pouvez vous brûler.
N'utilisez que des détergents et produits de rinçage appropriés à une utilisation en lave-vaisselle. En aucun cas de solvants. Faites attention en manipulant les produits de lavage et de rinçage. Respecter les prescriptions de sécurité. L'absorption de produits de lavage et de rinçage pour lave-vaisselle peut provoquer des brûlures dans la bouche, dans le pharynx, sur la peau et dans les yeux. Stockez par conséquent ces produits hors de la portée des enfants.
Les couverts sont légèrement mieux lavés, lorsqu'on les place dans le panier à couverts, manche en bas. Si vous craignez néanmoins de vous blesser aux pointes de couteaux et de fourchettes, placez les couverts, manches en haut.
Vérifiez les indications du fabricant de pièces en plastique, lorsque celles-ci ne sont pas marquées d'une mention "spécial lave-vaisselle".
Utilisez le lave-vaisselle uniquement lorsque toutes les pièces d'habillage sont montées et qu'il n'y a ainsi aucun accès aux pièces électriques ou d'entraînement. Le bain de lavage n'est pas potable. Vidangerz ce bain dans un système d'évacuation prévu à cet effet avant de changer l'eau de la cuve.
Nettoyez régulièrement le coude de vi-dange derrière le lave-vaisselle pour éviter que la cuve ne déborde.
Ne pas nettoyer le lave-vaisselle et son environnement immédiat avec un tuyau d'arrosage ou un nettoyeur haute pression.
Utilisation d'accessoires
Montez uniquement des accessoires expressément autorisés par Miele. Le montage d'autres pièces exclut le bénéfice de la garantie.
Elimination de votre ancien appareil
Si vous voulez vous débarrasser de votre ancien lave-vaisselle, détruissez le verrouillage de cuve au préalable. Vous éviterez que des enfants s'y enferment en jouant au péril de leur vie.
Si d'autres personnes sont formées pour utiliser ce lave-vaisselle, il est impératif de leur donner accès et/ou de les informer de ces prescriptions de sécurité.
Conservez ce mode d'emploi


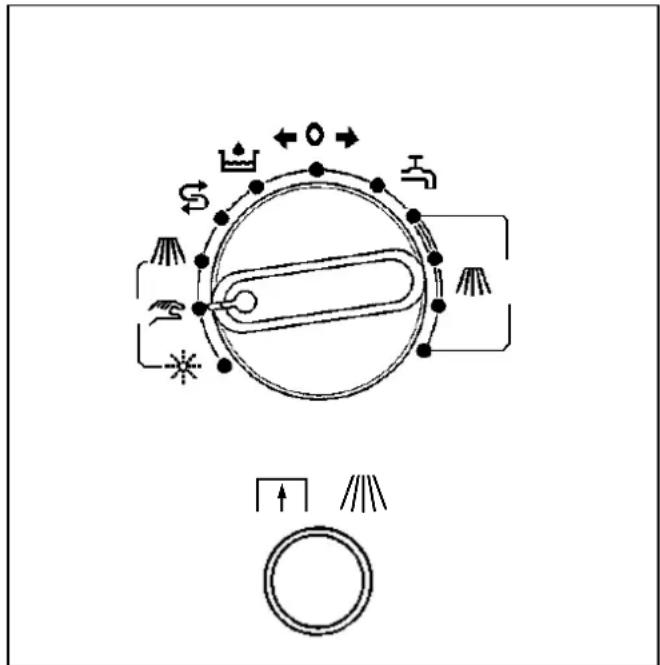

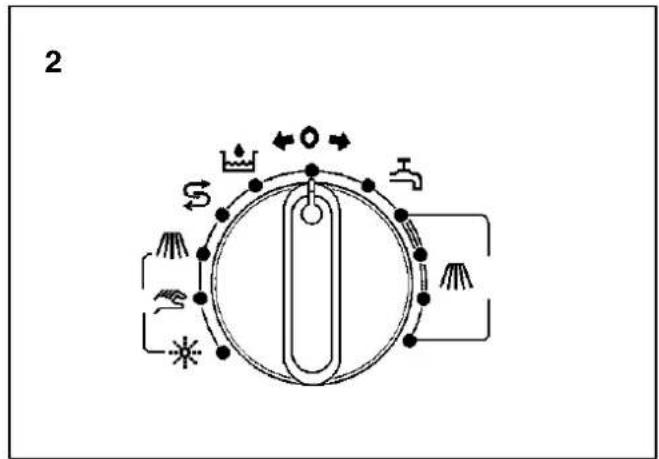

22 = Sélecteur G 7727 / G 7728


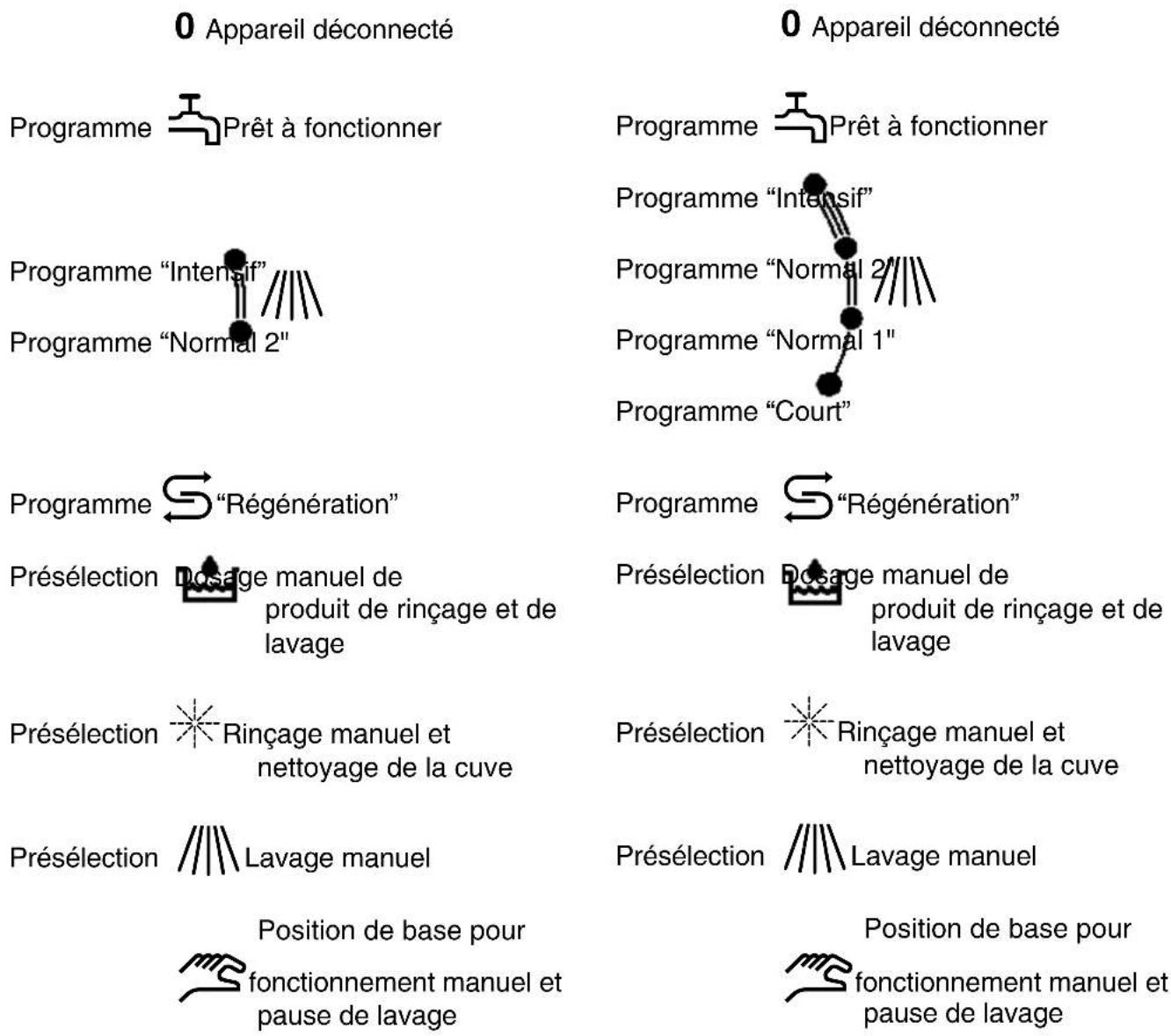

0 Appareil déconnecté Programme Prêt à fonctionner Programme "Intensif" Programme "Normal 2" Programme "Régénération" Présélection Dosage manuel de produit de rinçage et de lavage Présélection Rinçage manuel et nettoyage de la cuve Présélection Lavage manuel Position de base pour fonctionnement manuel et pause de lavage 0 Appareil déconnecté Programme Prêt à fonctionner Programme "Intensif" Programme "Normal 2" Programme "Normal 1" Programme "Court" Programme "Régénération" Présélection Dosage manuel de produit de rinçage et de lavage Présélection Rinçage manuel et nettoyage de la cuve Présélection Lavage manuel Position de base pour fonctionnement manuel et pause de lavage Position de base pour fonctionnement manuel et pause de lavage
3 = Horloge de régénération (uniquement sur machines équipées d'un adoucisseur) indique la nécessité de régénérer l'adoucisseur.
4
4 = Thermomètre "Lavage" (indique la température de l'eau dans la cuve)
5 = Thermomètre "Rinçage" (indique la température de l'eau dans le surchauffeur)


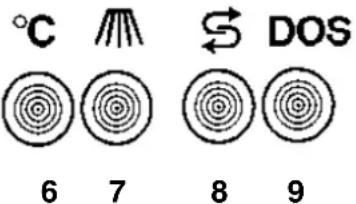

°C M S DOS 6 7 8 96 = Voyant "Température atteinte" (s'allume lorsque la température de fonctionnement est atteinte).
7 = Voyant "Déroulement de programme" (s'allume pendant le déroulement du programme et en zone de commande manuelle, capot fermé).
8 = Voyant "Régénération" (s'allume lorsque l'adoucisseur est saturé et doit être régénéré). Uniquement sur machines équipées d'un adoucisseur.
9 = Voyant "Manque de détergent" (s'allume lorsque tout le détergent a été consommé). Uniquement sur machines équipées du module C 60.
10 11
10 = Touche (Double fonction G 7728) "Dosage de détergent" "Relevage du capot manuel" G 7728
11 = Touche "Dosage et aspiration manuels de produit de rinçage"
Mise en service
Il est impératif d'observer la feuille d'indication fournie intitulée "Première mise en service".
Ce lave-vaisselle ne doit être mis en service que par le revendeur agréé ou le Service Après Vente Miele.
Lors de la première mise en service régler l'horloge de régénération aménagée dans le tableau de commande sur une valeur correspondant à la dureté d'eau (voir tableau page 42).
Choisissez uniquement des produits de rinçage appropriés aux lave-vaisselle professionnels. Respecter les indications de dosage du fabricant.
(Voir documents techniques pour les indications de raccordement et de dosage).
■ Installer le bidon de produit de rinçage au sol à côté du lave-vaisselle.
Raccourcir le tuyau d'aspiration monté à l'usine à la longueur minimale nécessaire et le rééquiper de la buse d'aspiration. Introduire les buses d'aspiration dans le réservoir de produit de rinçage.
■ Ouvrir le robinet d'eau (à prévoir par l'utilisateur).
■ Fermer le capot.


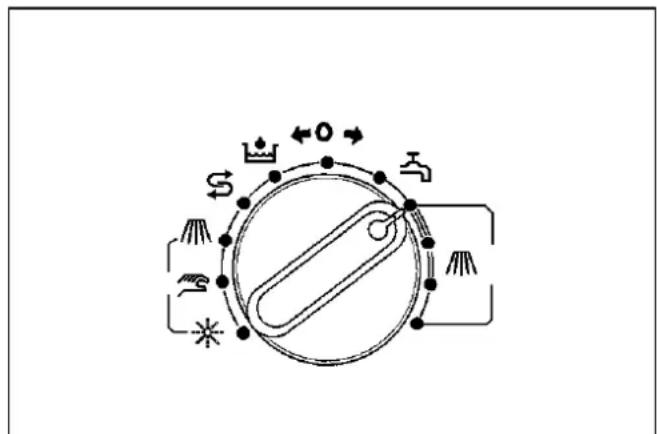

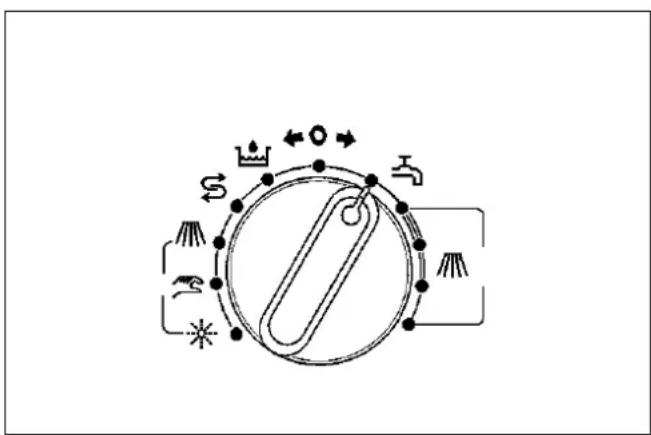

■ Positionner le sélecteur sur "Prêt à fonctionner".
La cuve se remplit d'eau automatiquement (voir feuille d'indications pour la première mise en service).
Le programme de lavage démarre après que les voyants "Température atteinte" et "Déroulement de programme" se sont allumés.
Après que le voyant "Déroulement du programme" s'est éteint:
■ G 7728 le capot se relève automatiquement,
■ G 7726 / 7727 relever le capot manuellement.
Adjonction de produit de lavage en poudre
Ne pas utiliser de produit liquide pour lavage de vaisselle à la main.
Dose recommandée : au minimum 2 grammes par litre d'eau, soit environ 100 g pour un remplissage de cuve. Ajouter 50 g en plus tous les 10 cycles.
Se conformer aux indications du fabricant de détergents pour le dosage.
■ Verser le détergent manuellement dans la cuve et mélanger immédiatement avec l'eau de la cuve. A cet effet fermer le capot et faire démarrer un programme afin que le détergent se dissolve.
Aspiration et adjonction de produit de rinçage

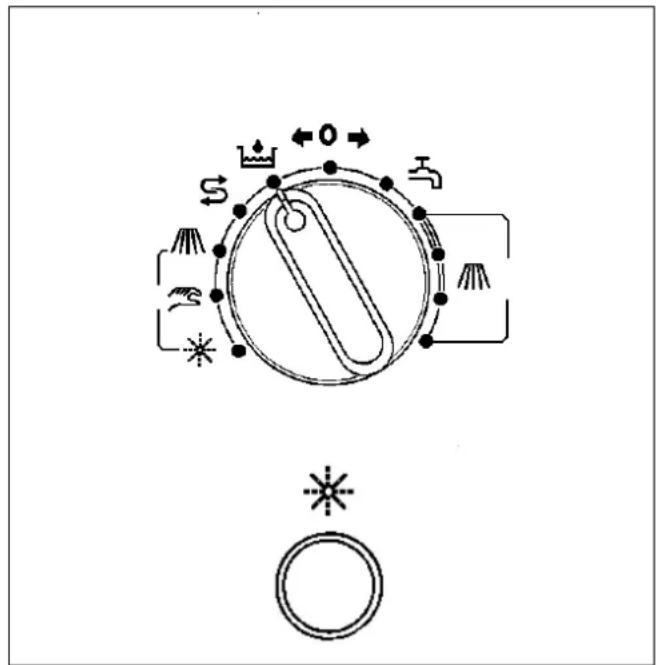

■ Positionner le sélecteur sur "Dosage manuel".
■ Fermer le capot.
■ Première mise en service :
Actionner la touche “Dosage et aspiration manuels de produit de rinçage” env.
1 minute pour remplir le tuyau.
■ Mise en service quotidienne et changement de l'eau de rinçage: Enfoncer la touche "Dosage et aspiration manuels" pendant env. 6 secondes pour redoser du produit.
Le dosage s'effectue automatiquement en dé-roulement de programme normal.
G 7728: Amener le sélecteur sur "Fonctionnement manuel".
Enfoncer la touche "Relevage de capot"
■ G 7726 / 7727: Relever le capot manuellement.
Réglage de l'horloge de régénération (uniquement sur machines avec adoucisseur)
| Réglage | ^ dH mmol/l | ^ fH | ^ eH ppm |
| sur le CaCO | 3 | ||
| cadran | |||
| 180 6 1,07 10,7 7,5 | 107 | ||
| 170 7 1,25 12,5 8,8 | 125 | ||
| 160 8 1,42 14,3 10,0 | 143 | ||
| 150 9 1,60 16,0 11,3 | 160 | ||
| 140 10 1,78 17,9 12,5 | 179 | ||
| 130 11 1,96 19,6 13,8 | 196 | ||
| 120 12 2,14 21,4 15,0 | 214 | ||
| 110 13 2,31 23,2 16,3 | 232 | ||
| 100 15 2,67 26,8 18,8 | 268 | ||
| 90 17 3,03 30,4 21,3 | 304 | ||
| 80 19 3,38 33,9 23,8 | 339 | ||
| 70 22 3,92 39,3 27,5 | 393 | ||
| 60 24 4,27 42,8 30,0 | 428 | ||
| 50 28 4,98 50,0 35,0 | 500 | ||
| 40 32 5,70 57,1 40,0 | 571 | ||
| 30 38 6,76 67,8 47,6 | 678 | ||
| 20 48 8,54 85,7 60,1 | 857 | ||
| 10 71 12,64 126,7 88,9 | 1267 |
Lors de la première mise en service régler l'horloge de régénération aménagée dans le tableau de commande sur une valeur correspondant à la dureté d'eau (voir tableau).

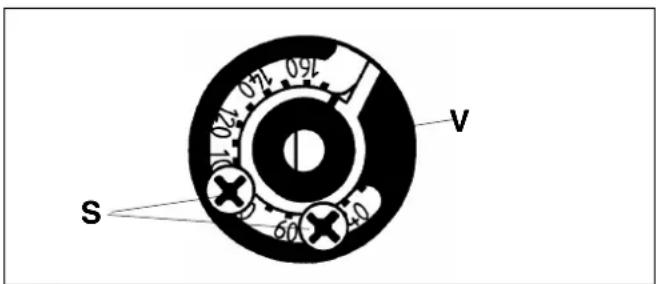

■ Extraire le bouton de réglage.
■ Desserrer les vis "S".
■ Tourner l'anneau "V" de façon à positionner la valeur déterminée sur le point jaune (déplacer éventuellement les vis "S").
■ Resserrer les vis à fond.
■ Remettre le bouton de réglage.
■ Tourner l'horloge de régénération jusqu'à la butée avec une pièce de monnaie.
Remarque : L'horloge peut être remontée 2 fois avant que l'adoucisseur soit saturé chez les utilisateurs dont la dureté d'eau est inférieure à 10,7° (dureté française).
L'appareil est prêt à fonctionner.
■ Introduire le panier chargé dans la machine.
■ Fermer le capot.
■ Sélectionner le programme ("Programme Intensif" par ex.).
- Le programme présélectionné se déroule.
Ne pas relever le capot en cours de programme. (Sur le G 7728 le capot est verrouillé pendant le programme).
Après que le voyant "Déroulement du programme" s'est éteint :
■ G 7728 le capot se relève automatiquement.
■ G 7726 / 7727 relever le capot manuellement.
■ Sortir le panier.
Arrêt en fin de programme :
■ Fermer le robinet d'eau (à prévoir par l'utilisateur).

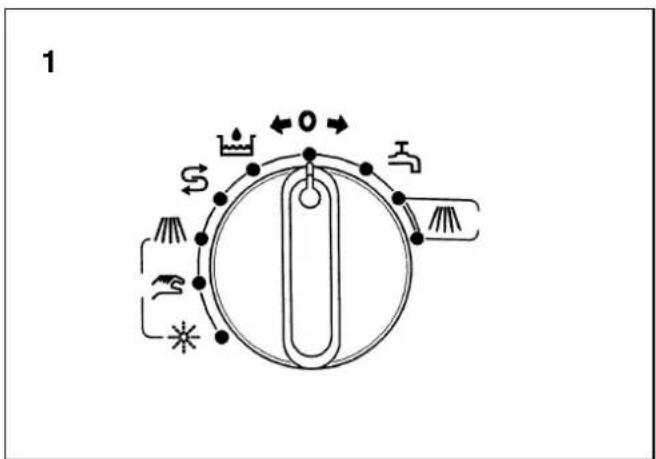

■ Tourner le sélecteur sur "0".


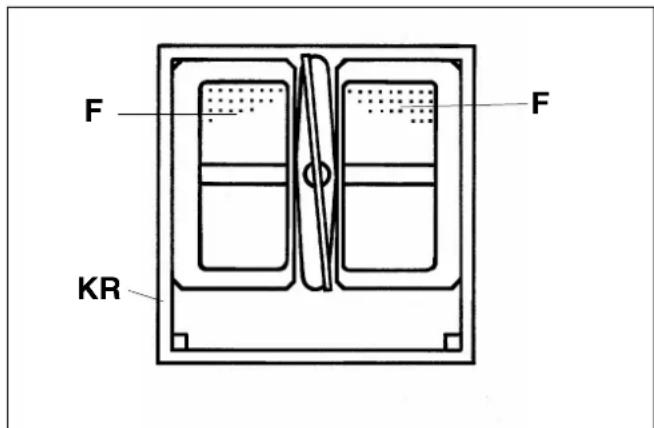

F F KR- Contrôler l'état des filtres de fond de cuve (F) et les nettoyer le cas échéant (avant de sortir les filtres enlever le cadre (KR).
Appareils à pompe doseuse pour détergent liquide (accessoire en option)
Faire effectuer l'installation et le réglage des pompes doseuses par le revendeur agréé ou le Service Après Vente Miele. (Voir documents techniques pour les indications de raccordement et de dosage).
N'utiliser que des détergents spéciaux pour lave-vaisselle professionnels.
Placer le réservoir de détergent liquide au sol à proximité du lave-vaisselle (voir notice de montage “Doseur automatique pour détergent liquide”).
Paniers à assiettes : Convient uniquement aux grandes assiettes plates et creuses (∅ 25 cm).
- Disposer les assiettes, intérieur tourné vers le milieu.
Panier à tasses : Convient uniquement aux tasses.
- Disposer les tasses, partie creuse tournée vers le bas.
Panier à couverts : Convient uniquement aux couverts
- Bien séparer les cuillers.
Lavage et rinçage manuels
Les positions de sélecteur “Lavage manuel” et “Rinçage manuel” permettent de faire fonctionner le lave-vaisselle manuellement. Le lavage manuel ne devra alors pas durer plus de 3 minutes par charge.
En fin de travail positionner le sélecteur sur "0".
Ne sélectionner la zone de commande manuelle "Lavage" et "Rinçage" qu'après que :
- le voyant "Déroulement du programme" s'est éteint.
■ G 7728 - le capot s'est relevé automatiquement.
Pause de lavage
L'évacuation de buées peut être réduite pendant une pause, à cet effet positionner le sélecteur sur "Fonctionnement manuel" et fermer le capot.
Une fois la pause terminée relever le capot (actionner la touche "Relevage de capot" sur G 7728), sélectionner un programme et poursuivre le fonctionnement normal.
Changer l'eau de la cuve lorsqu'elle est très sale. (Vidange voir "Nettoyage").
Verser du détergent et du produit de rinçage après chaque renouvellement de l'eau de la cuve.
(Voir "Mise en service quotidienne" pour l'adjonction de produit de lavage et de rinçage).
Effectuer le lavage de verres dans la mesure du possible après le renouvellement de l'eau. - Résultat de lavage optimal.
Le réservoir de produit de rinçage ne doit pas être complètement vide. Le remplir ou l'échanger à temps.
Nettoyage
Ne pas nettoyer le lave-vaisselle et son environnement immédiat avec un tuyau d'arrosage ou un nettoyeur haute pression.
Nettoyer la cuve suivant le degré de salissures et le nombre de cycles effectués en sélectionnant le programme “Rinçage manuel”.


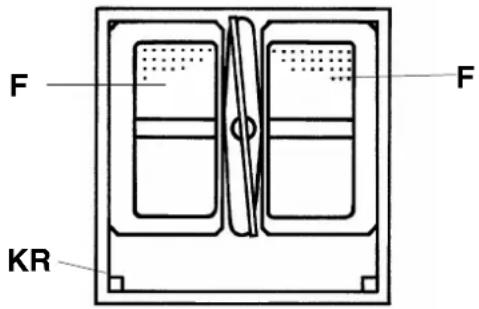

F F KR■ Enlever le cadre du panier (KR), les filtres (F)


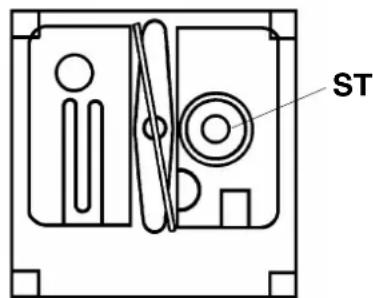

STet le tube de trop-plein (ST).

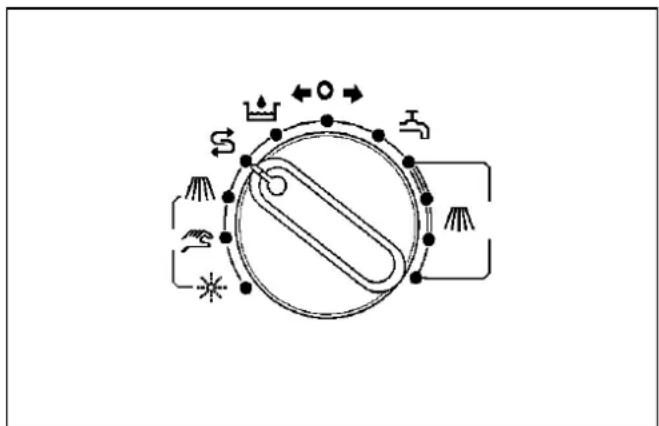

■ Tourner le sélecteur sur "Fonctionnement manuel".
■ Fermer le capot.
■ Amener le sélecteur en position "Rinçage manuel" et faire fonctionner le lave-vaisselle environ 10 secondes pour nettoyer la cuve.
■ G 7728: Enfoncer la touche "Relevage du capot".
■ G 7726 / 7727 Relever le capot manuellement.
■ Replacer le tube de trop-plein, les filtres de fond de cuve et le cadre du panier.

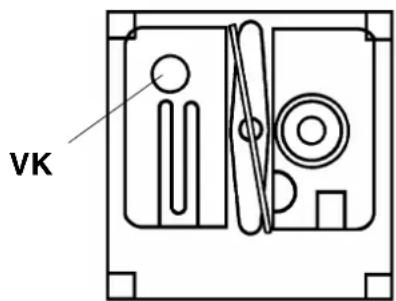

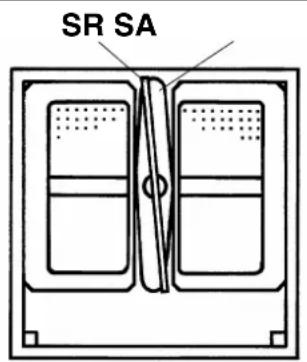

Nettoyer en outre de temps en temps et selon le degré de salissures :


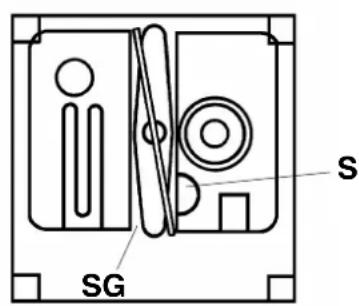

■ Le support (SG) et le filtre (S).
Attention à ne pas laisser pénétrer de gros résidus d'aliments dans l'orifice de la pompe.
■ Attention!
Ne pas endommager la portée (L) du bras de rinçage. Ne pas remonter le bras en cas de portée défectueuse.
■ Nettoyer de temps en temps le tamis du filtre logé entre la conduite d'alimentation et le tuyau de raccordement d'eau. Le nettoyage doit être effectué par le revendeur agréé ou le Service Après Vente Miele.
Régénération (uniquement pour appareils avec adoucisseur)
■ Lorsque le voyant "Régénération" s'allume, procéder aussitôt à l'opération de régénération.
Si ce n'est pas possible et si plusieurs cycles se sont déroulés une fois le voyant allumé, régénérer deux fois de suite.
■ Enlever support panier, filtres et tube de trop-plein pour la vidange.
■ Remplir le bac à sel fourni avec 2 kg de sel régénérant.
Attention
Utilisez exclusivement du sel régénérant spécial de ∅ 1 à 4 mm.
N'employez en aucun cas d'autres sels : sel alimentaire ou sel gris non raffiné. Il peuvent contenir des particules indissolubles qui risquent d'entraver le bon fonctionnement de l'a-doucisseur.
Si vous disposez de sel régénérant plus fin, veillez contacter nos techniciens. N'utilisez jamais de sel régénérant de ∅ supérieur à 4 mm.
Ne versez en aucun cas de produit de lavage dans le bac à sel.
Cela peut entraîner la destruction de l'adou-cisseur et provoquer des brûlures.
■ Visser le bac à sel sur le raccord de fond de cuve.
■ Amener le sélecteur sur "Régénération".
■ Fermer le capot.
La régénération dure 24 minutes.
Elle est terminée lorsque ce temps s'est écoulé et que l'on n'entend plus aucun bruit d'entrée d'eau.
■ G 7728: Le capot se relève automatiquement.
■ G 7726 / 7727: Relever le capot manuellement.
■ Amener le sélecteur sur "0".
Il faut toujours tourner l'horloge de régénération vers la droite jusqu'à la butée avec une pièce de monnaie en fin d'opération, le voyant "Régénération" s'éteint.
Important
La pression d'eau au robinet doit être au moins de 2,5 bars. Si elle est inférieure à 2,5 bar ou fortement variable, l'adoucisseur ne peut être régénéré correctement. Il peut subsister des résidus de sel dans le bac en fin de régénération. Réenclencher le programme "Régénération" pour exploiter totalement le sel et rincer l'adoucisseur.
Attention
■ Ouvrir le bac à sel lentement pour supprimer la pression.
■ Obturer le raccord de fond de cuve et nettoyer immédiatement les restes de sel régénérant dans la cuve par un rinçage manuel.
■ Rincer le bac à sel et l'obturateur.
■ Mettre en place le tube de trop-plein, les filtres et le cadre du panier.
Remplir la cuve, ajouter produit de lavage et de rinçage - voir mise en service quotidienne.
Entretien des doseurs
Les flexibles des pompes-doseuses sont soumis à l'usure. Ils doivent être contrôlés et remplacés le cas échéant par le SAV ou les revendeurs Miele tous les ans et au plus tard tous les 3 000 programmes.
other
| Component | Label | | :--- | :--- | | Typ | | | Fabr-Nr. | | | Art.-Nr. | | | M.-Nr. | | | Total | | | IBN | | | 14 | 14 | | 15 | 15 | | 16 | 16 | | 20 | 20 | | 3 | | | O | | | O | | | O | | | O | | | O | | | O | | | O | | | O | | | O | | | O | | | O | | | O | | | O | | | O | | | O | | | O | | | O | | | O | | | O | | | O | | | O | | | O | | | O | | | O | | | O | | | Qn(Hi) | | | Qn(Hi) | | | DVGW-Reg.-Nr. | | | 17 | 17 | | 18 | 18 | | 21 | 21 | | 7 | 7 | | 12 | 12 | | Vol./G / Ekin | Vol./G / Ekin 0 ->D → 0 1/min 1/min →D→0 1/min 13 19 221 Type de machine
2 Numéro de machine (Année de construction*)
3 Tension/Fréquence
4 Fusible de commande
5 Moteur d'entraînement
6 Diamètre/Nombre d'assiettes
7 Caractéristiques du tambour*
8 Diamètre/Profondeur du tambour*
9 Vitesse d'essorage*
10 Volume du tambour/Poids de linge sec*
11 Energie cinétique*
12 Temps d'accélération*
13 Temps de freinage*
14 Chauffage
15 Chauffage électrique
16 Fusible (à prévoir par l'utilisateur)
17 Chauffage vapeur indirect*
18 Chauffage vapeur direct*
19 Chauffage gaz*
20 Date de mise en service
21 Labels de conformité eau
22 Emplacement pour labels de conformité
*) Ne concerne pas ces types de lave-vaisselle
Avertissez le revendeur de la marque ou le SAV Miele en cas d'anomalies.
Indiquez le type et le numéro de machine (Fabr.-Nr.) au SAV. Ces indications figurent sur la plaque signalétique (voir paroi arrière de machine et bandeau de commande).
Utilisez exclusivement des pièces déta- chées d'origine Miele en cas d'échange (indiquez également le type et le numéro de machine (Fabr.-Nr.) au SAV).
Emission sonore
Niveau sonore
G 7726 74,1 dB
G 7727 / G 7728 75,7 db
mesuré suivant norme DIN (CEI) 45 635
Tous les travaux, qui concernent le branchement électrique, doivent être exécutés uniquement par un électricien agréé.
Le chauffage électrique est réglé à l'usine sur 9 kW (successif = Priorité du surchauffeur sur le chauffage de la cuve) - Rendement horaire réduit.
Il est possible d'élever la puissance de chauffe à 13,5 kW (jumelé = surchauffeur et chauffage de la cuve sont enclenchés simultanément).
Régler la puissance de chauffe souhaitée avant d'installer la machine définitivement.
Respecter le schéma électrique (placé derrière le bandeau inférieur de socle).
Marquer la puissance de chauffe réglée et les fusibles sur la plaque d'identification du symbole “⊗”.
Effectuer le branchement électrique tout en veillant à ce que la terre soit branchée correctement et que la ligne équipotentielle soit elle-même reliée à la terre (respecter la plaque d'identification et le schéma électrique).
Raccorder l'arrivée d'eau/la vidange (voir schéma d'installation).
| Type Exécution | Entrée d'eau | Pression | Lavage Temps | Quantité d'eau | |
| G 7726 | Sans adoucisseur | 12 l/mn | 2,5 à 4 bar | 15 s 3 l | |
| G 7727 | Avec adoucisseur | 14 l/mn | 2,5 bar 20 s | 3 l | |
| G 7728 | 4 bar 15 s | 3 l | |||
Le raccordement eau chaude et eau froide doit avoir une pression minimale de 2,5 bar et un débit de 12 l/mn, de 25 l/mn en cas d'installation d'un pistolet supplémentaire. La pression d'eau est de 10 bar pour les deux raccordements.
Attention
En cas d'utilisation d'une pompe de surpression, veiller à ce qu'il y ait un régulateur de débit dans l'électrovanne (livré monté à l'usine).
Monter le filtre fourni avec l'appareil entre la conduite d'alimentation et le tuyau de raccordement d'eau.
Raccorder le lave-vaisselle en eau chaude (60° C min. - 70° C max.) afin d'obtenir un rendement d'assiettes à l'heure maximal.
Le raccordement en eau froide entraîne une diminution du rendement horaire et une augmentation de la consommation d'énergie.
Afin d'éviter les éventuelles détériorations dues au gel, il ne faut en aucun cas installer la machine dans des pièces exposées au gel.
Installer la machine bien horizontalement en réglant les pieds à vis.
Installer les pattes pour fixer au sol afin d'augmenter la stabilité (uniquement en cas d'installation sans table d'entrée).
