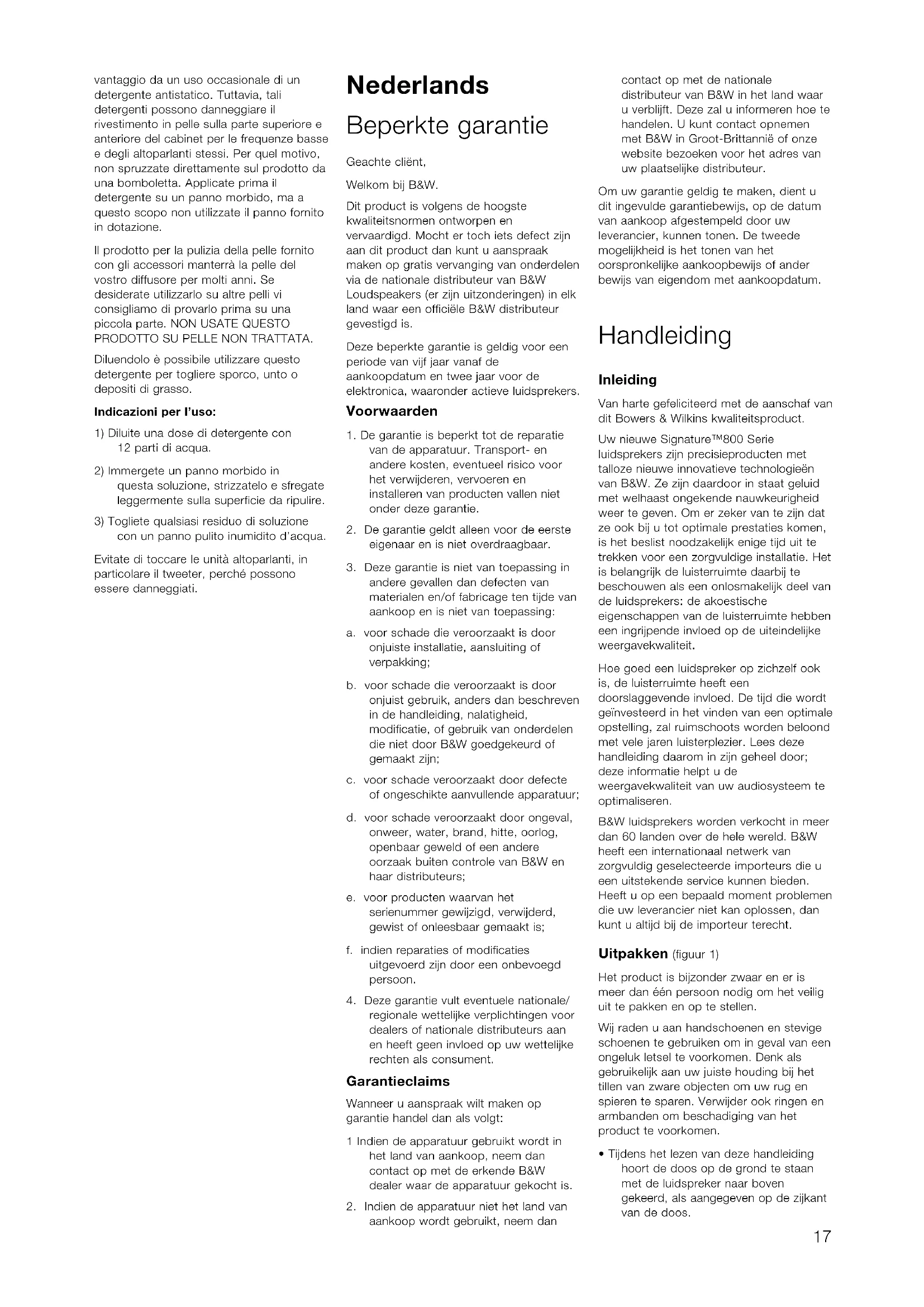

con un panno pulito inumidito d’acqua. Evitate di toccare le unità altoparlanti, in particolare il tweeter, perché possono essere danneggiati. Nederlands Beperkte garantie Geachte cliënt, Welkom bij B&W. Dit product is volgens de hoogste kwaliteitsnormen ontworpen en vervaardigd. Mocht er toch iets defect zijn aan dit product dan kunt u aanspraak maken op gratis vervanging van onderdelen via de nationale distributeur van B&W Loudspeakers (er zijn uitzonderingen) in elk land waar een officiële B&W distributeur gevestigd is. Deze beperkte garantie is geldig voor een periode van vijf jaar vanaf de aankoopdatum en twee jaar voor de elektronica, waaronder actieve luidsprekers. Voorwaarden

1. De garantie is beperkt tot de reparatie

van de apparatuur. Transport- en andere kosten, eventueel risico voor het verwijderen, vervoeren en installeren van producten vallen niet onder deze garantie.

2. De garantie geldt alleen voor de eerste

eigenaar en is niet overdraagbaar.

3. Deze garantie is niet van toepassing in

andere gevallen dan defecten van materialen en/of fabricage ten tijde van aankoop en is niet van toepassing: a. voor schade die veroorzaakt is door onjuiste installatie, aansluiting of verpakking; b. voor schade die veroorzaakt is door onjuist gebruik, anders dan beschreven in de handleiding, nalatigheid, modificatie, of gebruik van onderdelen die niet door B&W goedgekeurd of gemaakt zijn; c. voor schade veroorzaakt door defecte of ongeschikte aanvullende apparatuur; d. voor schade veroorzaakt door ongeval, onweer, water, brand, hitte, oorlog, openbaar geweld of een andere oorzaak buiten controle van B&W en haar distributeurs; e. voor producten waarvan het serienummer gewijzigd, verwijderd, gewist of onleesbaar gemaakt is; f. indien reparaties of modificaties uitgevoerd zijn door een onbevoegd persoon.

4. Deze garantie vult eventuele nationale/

regionale wettelijke verplichtingen voor dealers of nationale distributeurs aan en heeft geen invloed op uw wettelijke rechten als consument. Garantieclaims Wanneer u aanspraak wilt maken op garantie handel dan als volgt: 1 Indien de apparatuur gebruikt wordt in het land van aankoop, neem dan contact op met de erkende B&W dealer waar de apparatuur gekocht is.

2. Indien de apparatuur niet het land van

aankoop wordt gebruikt, neem dan contact op met de nationale distributeur van B&W in het land waar u verblijft. Deze zal u informeren hoe te handelen. U kunt contact opnemen met B&W in Groot-Brittannië of onze website bezoeken voor het adres van uw plaatselijke distributeur. Om uw garantie geldig te maken, dient u dit ingevulde garantiebewijs, op de datum van aankoop afgestempeld door uw leverancier, kunnen tonen. De tweede mogelijkheid is het tonen van het oorspronkelijke aankoopbewijs of ander bewijs van eigendom met aankoopdatum. Handleiding Inleiding Van harte gefeliciteerd met de aanschaf van dit Bowers & Wilkins kwaliteitsproduct. Uw nieuwe Signature™800 Serie luidsprekers zijn precisieproducten met talloze nieuwe innovatieve technologieën van B&W. Ze zijn daardoor in staat geluid met welhaast ongekende nauwkeurigheid weer te geven. Om er zeker van te zijn dat ze ook bij u tot optimale prestaties komen, is het beslist noodzakelijk enige tijd uit te trekken voor een zorgvuldige installatie. Het is belangrijk de luisterruimte daarbij te beschouwen als een onlosmakelijk deel van de luidsprekers: de akoestische eigenschappen van de luisterruimte hebben een ingrijpende invloed op de uiteindelijke weergavekwaliteit. Hoe goed een luidspreker op zichzelf ook is, de luisterruimte heeft een doorslaggevende invloed. De tijd die wordt geïnvesteerd in het vinden van een optimale opstelling, zal ruimschoots worden beloond met vele jaren luisterplezier. Lees deze handleiding daarom in zijn geheel door; deze informatie helpt u de weergavekwaliteit van uw audiosysteem te optimaliseren. B&W luidsprekers worden verkocht in meer dan 60 landen over de hele wereld. B&W heeft een internationaal netwerk van zorgvuldig geselecteerde importeurs die u een uitstekende service kunnen bieden. Heeft u op een bepaald moment problemen die uw leverancier niet kan oplossen, dan kunt u altijd bij de importeur terecht. Uitpakken (figuur 1) Het product is bijzonder zwaar en er is meer dan één persoon nodig om het veilig uit te pakken en op te stellen. Wij raden u aan handschoenen en stevige schoenen te gebruiken om in geval van een ongeluk letsel te voorkomen. Denk als gebruikelijk aan uw juiste houding bij het tillen van zware objecten om uw rug en spieren te sparen. Verwijder ook ringen en armbanden om beschadiging van het product te voorkomen.

• Tijdens het lezen van deze handleiding hoort de doos op de grond te staan met de luidspreker naar boven gekeerd, als aangegeven op de zijkant van de doos. 17• Verwijder het onderste deel van de verpakking om de plint van de luidspreker vrij te maken.

• Open de zak en verwijder deze van de plint.

• Zet de luidspreker rechtop en verwijder de rest van de verpakking.

• Verwijder de transportklem van de achterzijde van de luidspreker als aangegeven op de sticker. (Nu komt een grote stelschroef vrij. Met deze schroef is op de fabriek de antivibratie bevestiging van de middentoner optimaal ingesteld en mag niet verdraaid worden). We raden u aan het verpakkingsmateriaal te bewaren. Controleer of de volgende toebehoren aanwezig zijn: 4 Taps toelopende voetjes 4 Inschroefbare spikes 4 Inschroefbare dopjes 1 Middentoner centrum kegel 1 Middentoner grill 1 Inbus sleuteltje 1 Voet instelsleutel 1 Stofdoek 1 Leer Reiniger (alleen oneven doos) Hout is een natuurproduct en het gebruikte fineer zal daarom nooit exact gelijk zijn. Hoewel de luidsprekers per stuk worden geleverd, heeft een paar met opeenvolgende serienummers (waarbij het oneven nummer het laagste moet zijn) het fineer op identiek uiterlijk en structuur geselecteerd. Worden echter meer dan twee luidsprekers aangeschaft, dan kan B&W niet 100% garanderen dat zij alle exact dezelfde fineer hebben. Opstelling (figuur 2) De luidsprekers zijn aan de onderzijde voorzien van kogels waardoor ze eenvoudig verplaatst kunnen worden. Om te voorkomen dat een harde vloer door het gewicht van de luidspreker wordt beschadigd, is het zinvol een stuk vilt of tapijt onder de luidspreker te schuiven, voordat u deze op zijn plaats zet. Duw dan wel tegen de onderkant van de luidspreker, anders zou deze kunnen omvallen. Zowel de spikes (voor tapijt e.d.) als de dopjes (voor houten en andere kwetsbare vloeren) worden bijgeleverd als alternatief voor de kogels. Wij raden u aan deze pas aan te brengen nadat u de optimale positie voor de luidsprekers heeft gevonden. Voor het vinden van de optimale positie in de ruimte is enig experimenteren noodzakelijk. Een paar goede uitgangspunten zijn:

• De luidsprekers en de luisterpositie dienen tezamen liefst een gelijkzijdige driehoek te vormen.

• De luidsprekers minimaal twee meter uit elkaar zetten, anders is geen echte stereoweergave mogelijk.

• De luidsprekers zijn bedoeld voor vrijstaande opstelling en zullen doorgaans de beste prestaties leveren op een afstand van minimaal 50 cm van de wanden. Ook de afstand tussen de luidspreker en de muren heeft invloed op de weergavekwaliteit. Meer informatie onder het kopje “Instellen” iets verderop. Magnetisch strooiveld Deze luidspreker heeft een magnetisch strooiveld dat ook buiten de behuizing merkbaar is. Houd de luidspreker daarom minimaal op 0,5 m afstand van alle apparatuur die door dat veld beïnvloed kan worden, zoals een TV of monitor, floppy disks, videobanden, credit cards, en dergelijke. Aansluiten (figuur 3) Schakel voordat u gaat aansluiten eerst alle apparatuur uit. De hoogwaardige WBT® aansluitingen kunnen op verschillende manieren worden gebruikt. Voor zowel 6 mm als 8 mm spades wordt de grote diameter van de schroeven gebruikt. Voor 4 mm banaanpluggen wordt de kleinere diameter van de schroeven gebruikt, waarmee een kraag rond de plug wordt los- of vastgedraaid. Zorg er steeds voor dat beide delen naar beneden geschroefd zijn om trillen te voorkomen. Veiligheid In bepaalde landen, speciaal de Europese, wordt het gebruik van 4 mm banaanstekkers als potentieel gevaarlijk gezien, omdat deze ook in de onbeschermde openingen van een stopcontact kunnen worden gestoken. Om aan de Europese CENELEC veiligheidsvoorschriften te voldoen, worden de uiteinden van de aansluitingen geblokkeerd met plastic pennen. Verwijder deze pennen niet wanneer u het product gebruikt op een plaats waar deze veiligheidsvoorschriften van kracht zijn. Er bevinden zich twee paar aansluitingen op de achterzijde van de luidspreker. De buitenste (LF) aansluitingen zijn van de woofers en de binnenste (MF/HF) zijn voor de middentoner en tweeter. Deze gescheiden ingangen voor elk deel van de luidspreker bieden een aantal verschillende aansluitmogelijkheden. Af fabriek zijn de beide positieve en negatieve aansluitingen met een hoogwaardige strip doorverbonden voor gebruik van een enkele 2-aderige kabel. Laat deze strips op hun plaats wanneer u een enkele kabel gaat gebruiken. En omdat hoge frequenties gevoeliger zijn voor slechte contactovergangen, raden we u aan deze kabel direct met de binnenste (MF/HF) aansluitingen te verbinden (afb. 3a). Ook wanneer later een gecompliceerdere wijze van aansluiten toegepast zal worden, biedt een verbinding met een enkele kabel wat meer bewegingsvrijheid tijdens het opstellen. Bovenop een doorverbinding is nog ruimte genoeg voor een spade. De scheiding van de signaalwegen naar elke sectie, kan het uiteindelijke klankbeeld en de details op laag niveau verbeteren en biedt de gebruiker de kans voor elk frequentiedeel van de luidspreker een optimale kabel toe te passen. Bi-wiring wil zeggen dat 2 afzonderlijke kabels van dezelfde versterker naar elk stel aansluitingen worden gebruikt. Bij bi-amping worden 2 afzonderlijke eindversterkers voor elke luidspreker toegepast. In beide gevallen worden de doorverbindingen op de aansluitingen verwijderd (figuur 3b). Let er op dat elke positieve aansluiting op de luidspreker (rood gekleurd) wordt verbonden met de positieve uitgang van de versterker en de negatieve (zwart gekleurd) met de negatieve. Onjuiste verbindingen tasten het frequentieverloop, het stereobeeld en de laagweergave aan. Bij gebruik van bi- of tri-amping dient er op gelet te worden dat elke versterker dezelfde versterkingsfactor heeft, anders wordt de balans van de luidspreker aangetast. Controleer ook de absolute fase, want sommige versterkers keren het signaal om en een combinatie met versterkers die het signaal wel en niet omkeren kan de frequentiekarakteristiek behoorlijk aantasten. Wanneer dat bij u het geval is, keer dan de polariteit van de verbinding van elke “uit fase” versterker naar de luidspreker om. Denk eraan dat, hoewel de middentoner en meer nog de tweeter minder continu vermogen kan en hoeft te verwerken dan de woofer, de versterker die ze stuurt wel voldoende spanning moet kunnen leveren om korte pieken op hogere frequenties zonder vervorming aan te kunnen. Een hoge spanning betekent veel vermogen en dat betekent dat het niet raadzaam is een versterker met minder vermogen te gebruiken voor de middentoner en tweeter dan voor de woofer. Instellen Voordat de installatie afgeregeld wordt nogmaals controleren of de polariteit correct is en of de aansluitingen stevig vast zitten. Opstelling van de luidsprekers: Plaats de luidsprekers in eerste instantie op een redelijke plaats en luister enkele dagen onder die omstandigheden. Bevalt de weergave nog niet helemaal, verschuif de luidsprekers dan telkens een klein stukje tot het optimale resultaat is bereikt. Is het laag te sterk, plaats de luidsprekers dan wat verder van de muur. Omgekeerd, als het laag te zwak is, zet u de luidsprekers wat dichter bij de muur. Meer ruimte achter de luidsprekers geeft overigens ook een betere “dieptewerking”, vooral bij de betere muziekopnamen. Een onevenwichtige laagweergave wordt meestal veroorzaakt door sterke resonanties in de luisterruimte. Zelfs een kleine verschuiving van de luidsprekers heeft dan een hoorbaar effect op de weergavekwaliteit, omdat daardoor andere resonanties worden geactiveerd. Het laag zal in het algemeen gelijkmatiger zijn wanneer de afstand tot de twee 18dichtstbijzijnde muren verschillend is. Een afstandsverhouding van 1:3 voor die twee muren kan uitstekende resultaten opleveren. Probeer de luidsprekers ook eens voor een andere muur te plaatsen. Zelfs het verschuiven van enkele grotere meubels kan invloed hebben. Wanneer het stereobeeld te vaag is, de luidsprekers dichter bij elkaar zetten, of ze iets naar binnen richten, op of juist vóór de luisterpositie (figuur 4). Kamerakoestiek: Is de weergave te “scherp”, breng dan meer zachte materialen in de luisterruimte aan (zoals bijvoorbeeld dikkere gordijnen). Is het geluid echter te dof, verwijder dan juist zachte materialen. Controleer of er meervoudige echo’s aanwezig zijn; deze verminderen de definitie in de weergave aanzienlijk. Klap daarvoor een keer kort in uw handen en luister of u snel opeenvolgende echo’s hoort. U voorkomt deze met behulp van onregelmatig gevormde oppervlakken, zoals bijvoorbeeld boekenkasten of grote meubelstukken. Is het resultaat nog niet goed door de kamerakoestiek, raadpleeg dan uw dealer voor een grondige akoestische behandeling. Aanbrengen van de alternatieve voetjes: (figuur 5) De meeste luidsprekers leveren de beste prestaties, vooral wat betreft pulsen in het laag en timing, bij een stevige mechanische koppeling aan de vloer. Tenzij u de luidsprekers regelmatig wilt verplaatsen, raden we u aan de rollers in de onderzijde door een van de bijgevoegde alternatieven te vervangen. Schakel de apparatuur uit en neem de kabels los van de aansluitingen.

• Verplaats de luidspreker met minimaal twee personen en doe ringen en armbanden af om de luidsprekers niet te beschadigen.

• Leg de luidspreker op de achterzijde en gebruik de piepschuim schaal van de verpakking om de luidspreker tegen beschadiging door de vloer te beschermen.

• Vervang de rollers met behulp van de bijgevoegde inbussleutel door de tapse voetjes.

• Voor een tapijtvloer draait u de spikes geheel in de voetjes; anders gebruikt u dan de vlakke dopjes.

• Zet de luidspreker weer rechtop.

• Wiebelt de luidspreker op een of twee punten, draai dan de andere voetjes wat naar buiten met de bijgevoegde sleutel tot de luidspreker stevig op de vloer staat. Wanneer de luisterpositie uitzonderlijk laag is, kan de luidspreker naar voren gekanteld worden. De spike kan maximaal 45 mm wordt uitgeschroefd. Schroef de beide front voetjes zo ver mogelijk naar binnen en de achterste zoveel als nodig en in gelijke mate naar buiten. Corrigeer zonodig de achterste voetjes om wiebelen te voorkomen en zet de contramoeren vast. Bevestigen grill middentoner Onder de bijgeleverde accessoires vindt u een grill die desgewenst de middentoner kan beschermen. Om deze te kunnen bevestigen dient de centrale kegel van de eenheid vervangen te worden door de alternatieve versie met een gat in de top, die eveneens bij de accessoires is gevoegd. Om de alternatieve kegel te monteren schroeft u de aanwezige kegel eenvoudig los en de nieuwe ervoor in de plaats. Pas op dat u de spreekspoel niet beschadigd en draai de kegel niet meer dan handvast. Inspelen Gedurende de eerste tijd na het in gebruik nemen zal de weergave van de luidspreker subtiel veranderen. Wanneer de luidspreker bijvoorbeeld in een koude omgeving opgeslagen is geweest, zullen de dempende materialen en de conusophangingen pas na een tijdje hun oorspronkelijke mechanische eigenschappen terugkrijgen. Na enige uren spelen zullen de conusophangingen ook soepeler worden. Hoe lang het duurt voordat de luidspreker zijn maximale prestaties levert, hangt af van hoe hij is opgeslagen geweest en hoe hij wordt gebruikt. Ruwweg duurt het een week voordat de temperatuursinvloed is verdwenen en bij gemiddeld gebruik ongeveer 60 uur voordat alle mechanische onderdelen hun optimale eigenschappen hebben. Overige apparatuur Luidsprekers van deze kwaliteit verdienen de allerbeste audiosignalen. Kies daarom uw overige elektronische apparatuur en kabels zorgvuldig. We kunnen u informatie geven over waar op te letten bij de aanschaf van de rest van de apparatuur. We kunnen echter geen bepaalde merken of modellen adviseren: de kwaliteit van audio-apparatuur verbetert namelijk voortdurend. Uw dealer is het beste in staat om u de bijpassende en modernste producten te demonstreren. Bij de technische gegevens wordt de belastbaarheid opgegeven in de vorm van een toelaatbaar versterkervermogen. De hoge waarde wordt bepaald door de maximale belastbaarheid van de luidspreker. Bij de opgegeven waarde mag de versterker niet “clippen”, wat de golfvorm van het signaal aantast en dit getal geldt voor normaal programmamateriaal: niet voor testsignalen van bijvoorbeeld een toongenerator. De lage waarde is het minimum dat volgens ons nodig is om in een kleinere ruimte (minder dan 60 m

) een normaal geluidsniveau te bereiken, zonder hoorbare vervorming. Hoe meer vermogen, hoe minder snel de versterker zal “clippen”. Aan de gegevens is vaak al zien hoe goed een versterker een complexe luidsprekerbelasting aan kan, door de vermogens bij 4 Ω en 8 Ω met elkaar te vergelijken: hoe dichter de verhouding bij 2:1 ligt, hoe beter. Zo’n verhouding geeft aan dat de versterker voldoende uitgangsstroom kan leveren. Om de invloed van de kabel op de frequentiecurve van de luidspreker op onhoorbaar niveau te houden dient de impedantie van de kabel voor alle frequenties (gemeten met de positieve en negatieve aders in serie) zo laag mogelijk te zijn en in elk geval beneden 0,1 Ω te liggen. Op lage frequenties is de gelijkstroomweerstand de dominante factor kies daarom een kabel die voldoende dik is voor de benodigde lengte, om de gewenste impedantie te bereiken. Op midden en hoge frequenties kan de inductieve component van de impedantie de gelijkstroomweerstand domineren. Deze en andere eigenschappen, sterk beïnvloed door de constructie, zijn bij kabels belangrijk. Vraag uw dealer om advies over de beste kabel in uw situatie. Onderhoud De buitenzijde van de kast hoeft over het algemeen alleen maar afgestoft te worden, waarvoor u de bijgevoegde stofdoek kunt gebruiken. Ook kunt u hiermee kleine vlekken van het glanzende oppervlak wrijven. Het kan verstandig zijn het oppervlak van tijd tot tijd te behandelen met een antistatisch reinigingsmiddel. Denk er aan dat zulke cleaners het leer op de bovenzijde en het front kunnen beschadigen, naast de eenheden zelf. Spuit daarom nooit direct op de kast, maar op een doek; vooral niet de bijgevoegde stofdoek. De Leer Cleaner die u bij de accessoires vindt zorgen ervoor dat het leer van uw luidsprekers vele jaren lang mooi blijft. Mocht u deze cleaner op ander leer willen gebruiken, probeer het dan eerst uit op een onzichtbaar deel en GEBRUIK HET NOOIT

OP ANALINE LEER (ONAFGEWERKT OF

OPEN LEER). In verdunde vorm is de bijgeleverde leerreiniger bedoeld voor het verwijderen van vastzittend vuil, vegen en lichte vetvlekken. Gebruik:

1) Maak een oplossing van één deel

cleaner op twaalf delen zeer heet water.

2) Doop een zachte doek in deze

oplossing, wring deze uit en wrijf licht over de schoon te maken plaats.

3) Verwijder elk residu van de
