GEBRUIKSAANWIJZING HTY7030 YAMAHA

Let op: Lees het volgende voor u dit toestel in gebruik neemt.

1 Om er zeker van te kunnen zijn dat u de optimale prestatics uit uw toestel haalt, dient u deze handleiding zorgvuldig door te lezen. Bewaar de handleiding op een veilige plek zodat u er later nog eens iets in kunt opzoeken.
2 Installeer dit geluidssysteem op een goed geventileerde, koele, droge en schone plek met tenminste 5 cm ruimte vrij boven (of onder) dit toestel - uit de buurt van direct zonlicht, warmtebronnen, trillingen, stof, vocht en/of kou.
3 Plaats dit toestel uit de buurt van andere elektrische apparatuur, motoren of transformatoren om storend gebrom te voorkomen.
4 Stel dit toestel niet bloot aan plotselinge temperatuurswisselingen van koud naar warm en plaats het toestel niet in een omgeving met een hoge vochtigheidsgraad (bijv. in een ruimte met een luchtbevochtiger) om te voorkomen dat zich binnenin het toestel condens vormt, wat zou kunnen leiden tot elektrische schokken, brand, schade aan dit toestel en/of persoonlijk letsel.
5 Vermijd plekken waar andere voorwerpen op het toestel kunnen vallen, of waar het toestel bloot staat aan druppelende of spattende vlocistoffen. Plaats de volgende dingen niet bovenop dit toestel:

• Andere componenten, daar deze schade kunnen veroorzaken en/of de afwerking van dit toestel kunnen doen verkleuren.
• Brandende voorwerpen (bijv. kaarsen), daar deze brand, schade aan dit toestel en/of persoonlijk letsel kunnen veroorzaken.
• Voorwerpen met vloeistoffen, daar deze elektrische schokken voor de gebruiker en/of schade aan dit toestel kunnen veroorzaken wanneer de vloeistof daaruit in het toestel terecht komt.

6 Dek het toestel niet af met een krant, tafellaken, gordijn enz. zodat de koeling niet belemmerd wordt. Als de temperatuur binnenin het toestel te hoog wordt, kan dit leiden tot brand, schade aan het toestel en/of persoonlijk letsel.

7 Steek de stekker van dit toestel pas in het stopcontact als alle aansluitingen gemaakt zijn.
8 Gebruik het toestel niet wanneer het ondersteboven is geplaatst. Het kan hierdoor oververhit raken wat kan leiden tot schade.
9 Gebruik geen overdreven kracht op de schakelaars, knoppen en/ of snoeren.
10 Wanneer u de stekker uit het stopcontact haalt, moet u aan de stekker zelf trekken, niet aan het snoer.
11 Maak dit toestel niet schoon met chemische oplosmiddelen; dit kan de afwerking beschadigen. Gebruik alleen een schone, droge dock.
12 Gebruik alleen het op dit toestel aangegeven voltage. Gebruik van dit toestel bij een hoger voltage dan aangegeven is gevaarlijk en kan leiden tot brand, schade aan het toestel en/of persoonlijk letsel. Yamaha aanvaardt geen aansprakelijkheid voor enige schade veroorzaakt door gebruik van dit toestel met een ander voltage dan hetgeen aangegeven staat.
13 Om schade door blikseminslag te voorkomen dient u de stekker van dit toestel uit het stopcontact te halen wanneer het onweert.
14 Probeer niet zelf wijzigingen in dit toestel aan te brengen of het te repareren. Neem contact op met erkend Yamaha servicepersoneel wanneer u vermoedt dat het toestel reparatie behoeft. Probeer in geen geval de behuizing open te maken.
15 Wanneer u dit toestel voor langere tijd niet zult gebruiken (bijv. vakantie), dient u de stekker uit het stopcontact te halen.

16 Lees het hoofdstuk "Oplossen van problemen" over veel voorkomende vergissingen bij de bediening voor u de conclusie trekt dat het toestel een storing of defect vertoont.
17 Voor u dit toestel verplaatst, dient u op STANDBY/ON te drukken om dit toestel uit (standby) te schakelen en de stekker uit het stopcontact te halen.
18 Er zal zich condens vormen wanneer de omgevingstemperatuur plotseling verandert. Haal de stekker uit het stopcontact en laat het toestel met rust.
19 Wanneer het toestel langere tijd achter elkaar gebruikt wordt, kan het warm worden. Schakel de stroom uit en laat het toestel afkoelen.
20 Installeer dit toestel in de buurt van het stopcontact op zo'n manier dat u gemakkelijk bij de stekker kunt.
21 De batterijen mogen niet worden blootgesteld aan hitte, zoals door direct zonlicht, vuur of iets dergelijks.

WAARSCHUWING

OM DE RISICO'S VOOR BRAND OF ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DIT TOESTEL IN GEEN GEVAL BLOOTSTELLEN AAN VOCHT OF REGEN.

WAARSCHUWING

HET NETSNOER VAN DIT TOESTEL MOET AANGESLOTEN WORDEN OP EEN STOPCONTACT MET EEN GOEDE AARDING.

De stroomvoorziening van dit toestel is niet afgesloten zolang de stekker in het stopcontact zit, ook al is het toestel zelf uitgeschakeld met STANDBY/ON. Dit is de zogenaamde standby-stand. In deze toestand is het toestel ontworpen een zeer kleine hoeveelheid stroom te verbruiken.

LET OP

Er bestaat gevaar voor ontploffing indien de batterij niet correct wordt vervangen. Vervang een batterij uitsluitend door één van hetzelfde of een gelijkwaardig type.

LET OP

Gebruik van bedieningsorganen of instellingen of uitvoeren van handelingen anders dan aangegeven in dit document kunnen leiden tot blootstelling aan gevaarlijke stralen.

Dit symbool stemt overeen met de EU-richtlijn 2002/96/EC.

Dit symbool betekent dat elektrische en elektronische apparaten aan het einde van hun levensduur moeten worden aangeboden voor gescheiden afvalverzameling. Leef de plaatselijke voorschriften na en bied uw oude producten niet aan bij het gewone huisvuil.

Inhoud Sopgave

INLEIDING

Overzicht....2

Kenmerken 3

Gebruiken van deze handleiding....5

Meegeleverde accessoires 6

Bedieningsorganen en functies ....7

Voorpaneel.... 7

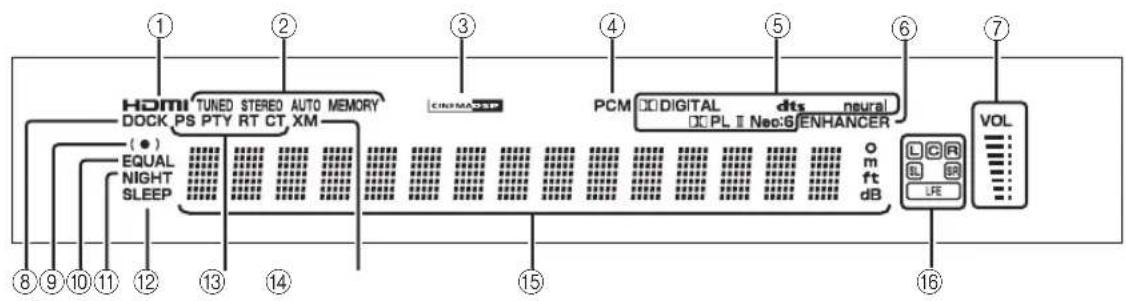

Display voorpanel 8

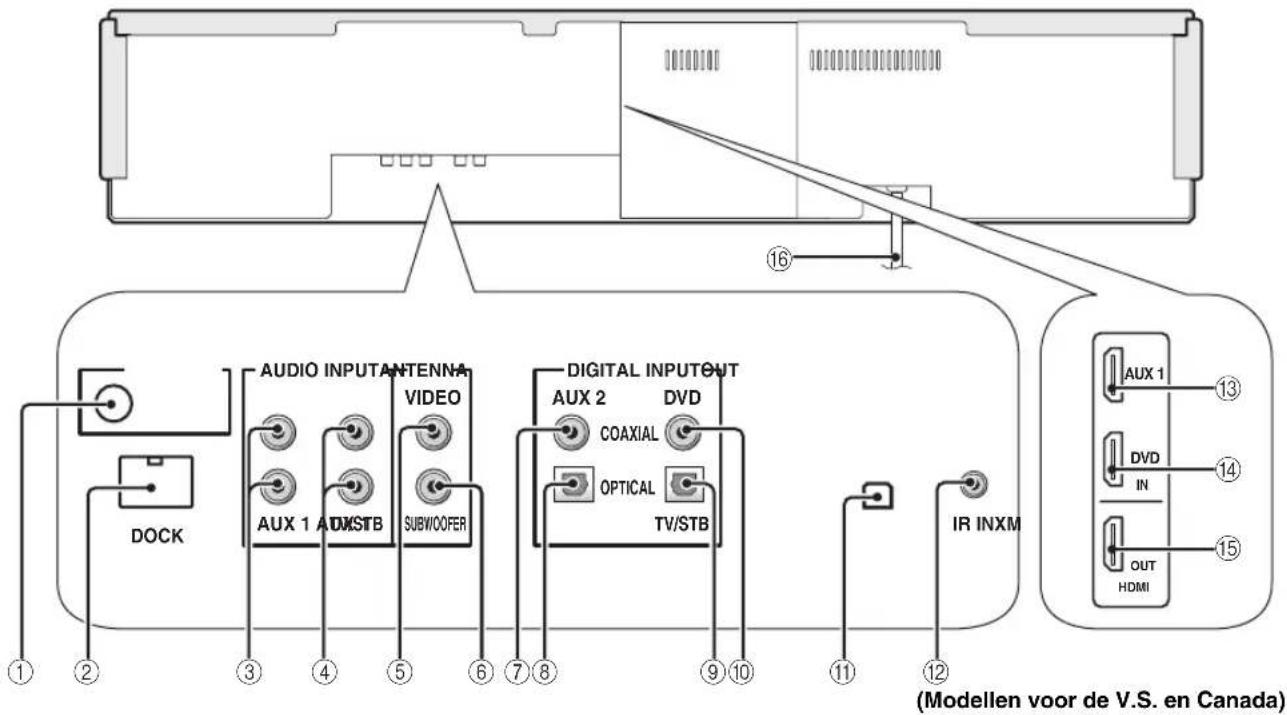

Achterpanel 9

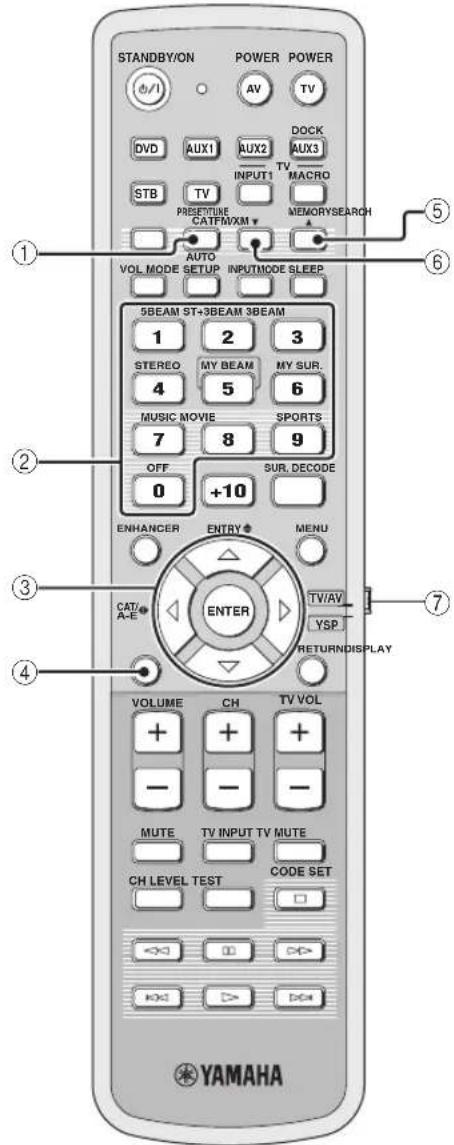

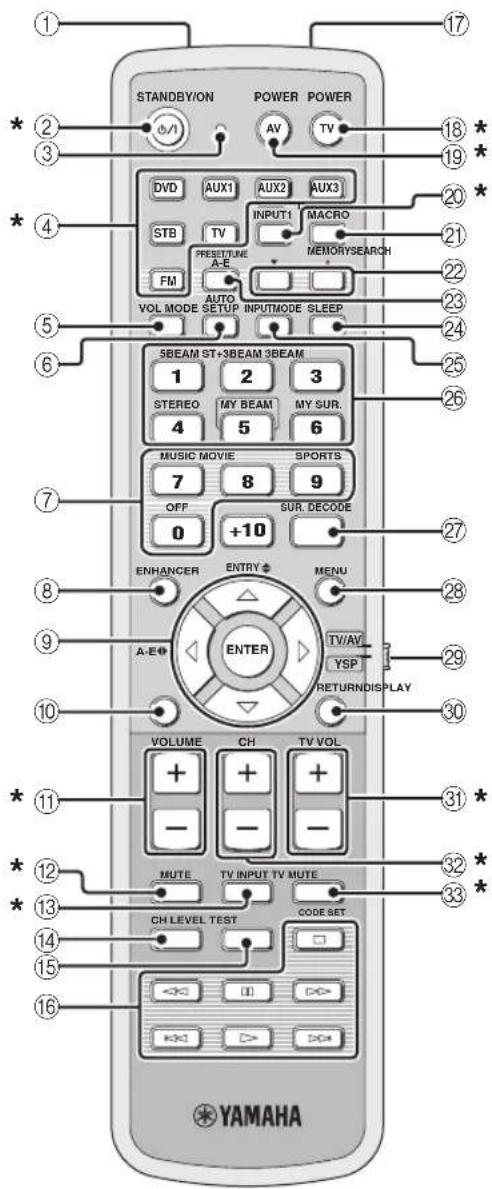

Afstandsbediening (modellen voor Europa, Australië, Azië en Korea) ....10

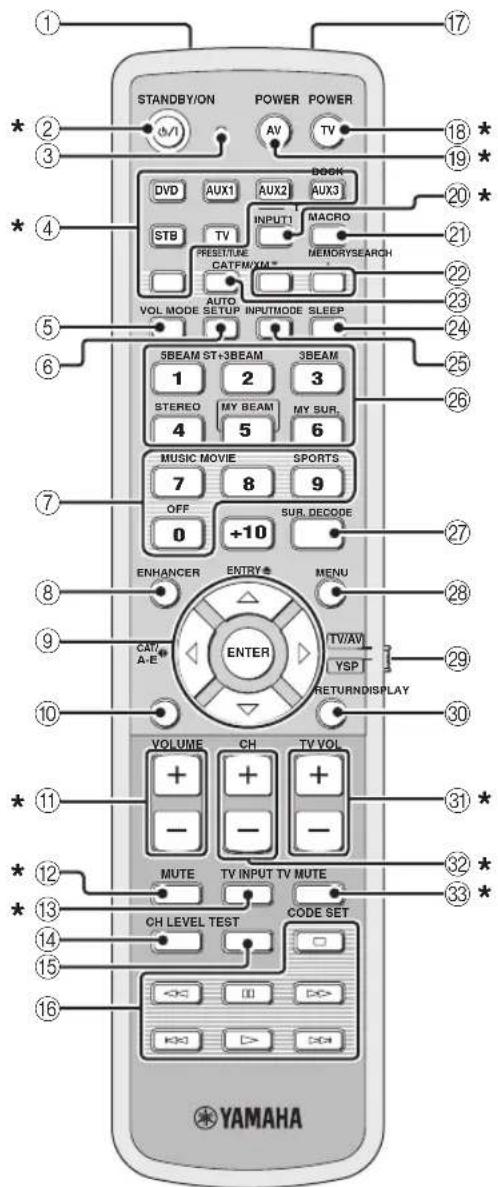

Afstandsbediening (modellen voor de V.S. en Canada).....13

VOORBEREIDINGEN

Installatie ....16

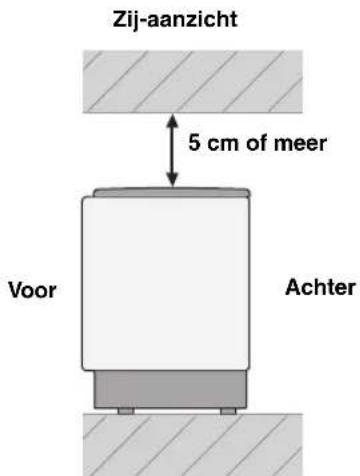

Voor u dit toestel gaat installeren ....16

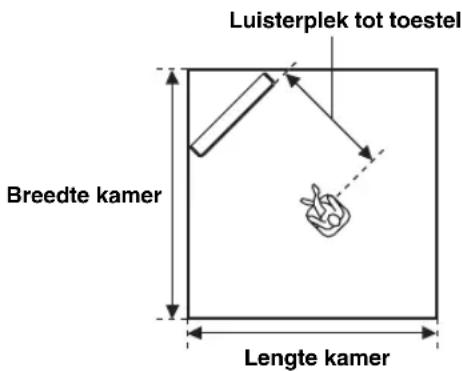

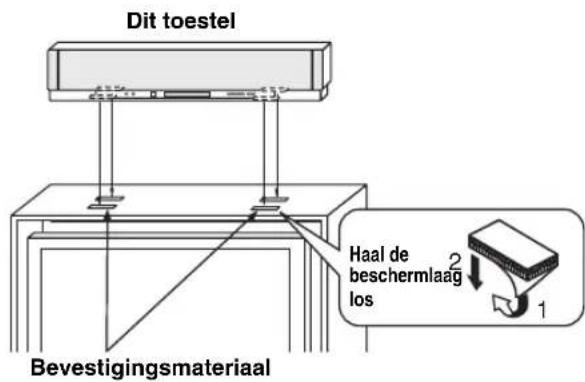

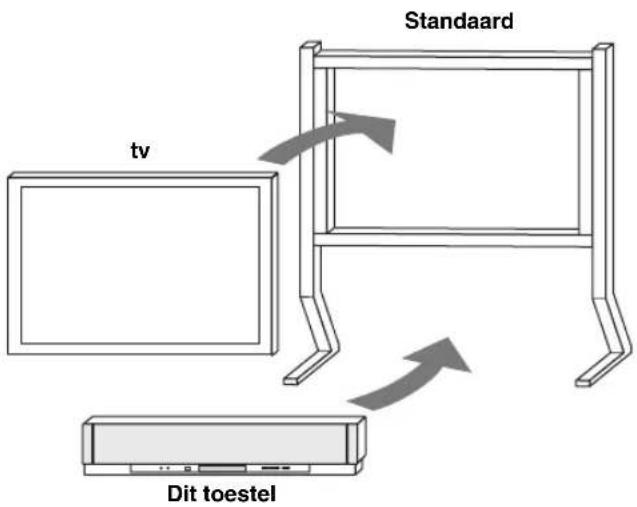

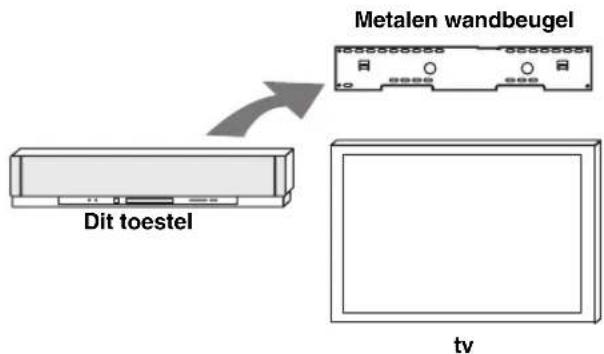

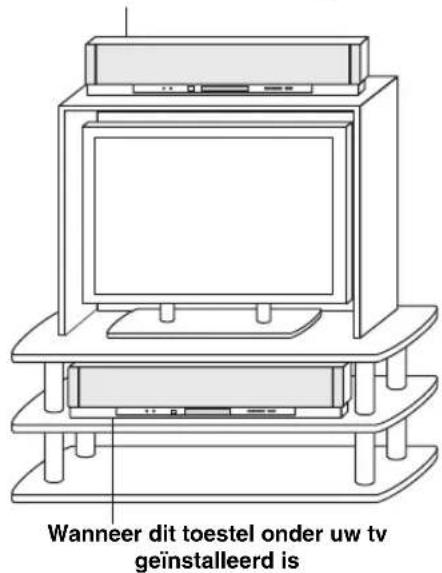

Installeren van dit toestel 16

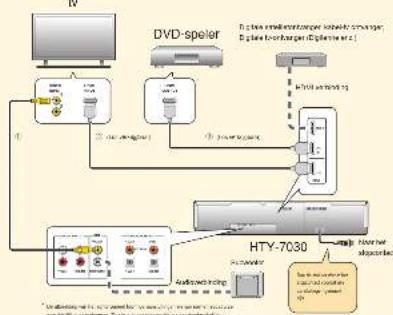

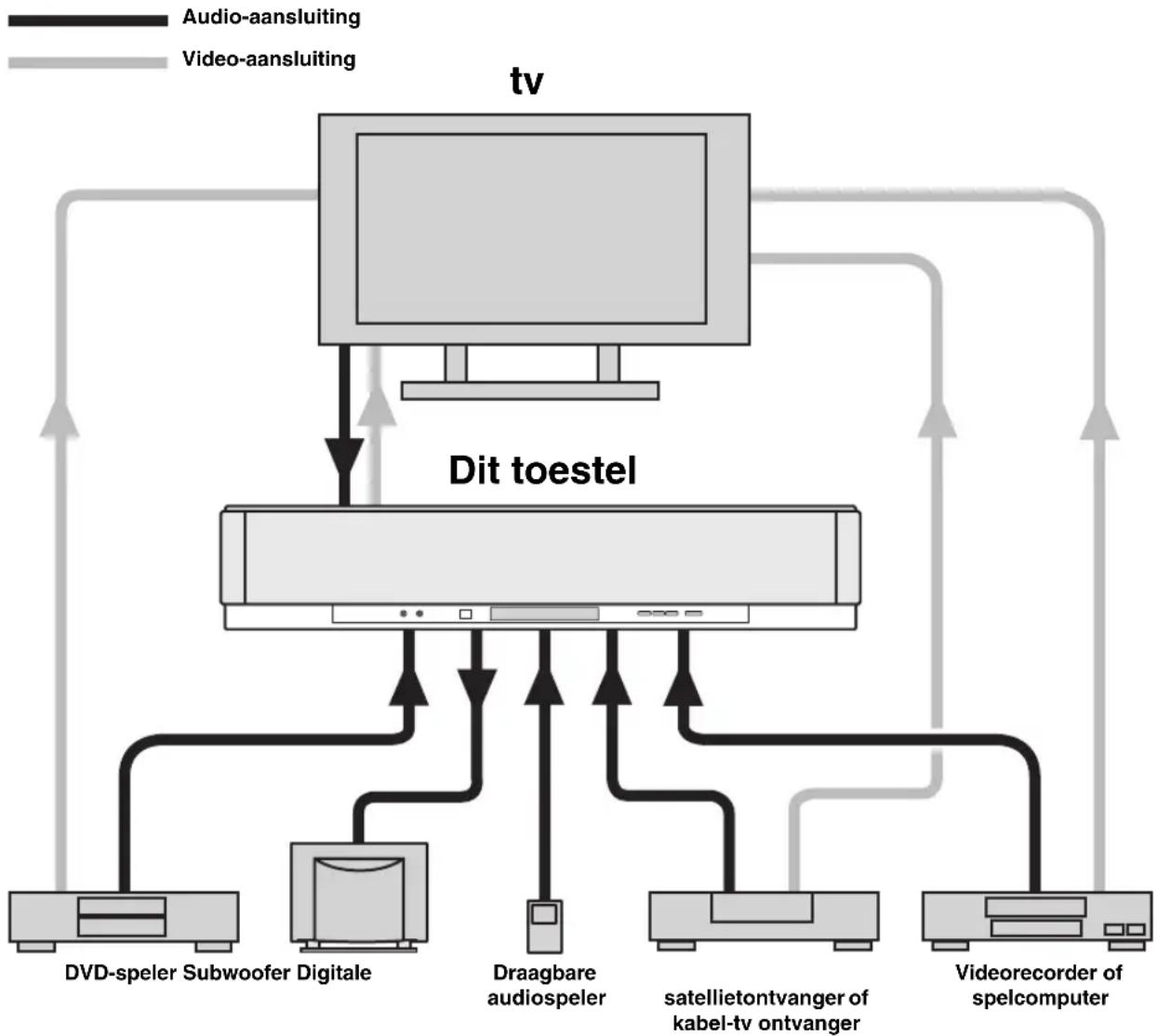

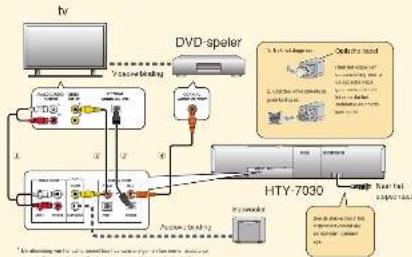

Verbindingen....19

Voor u andere apparatuur gaat aansluiten....20

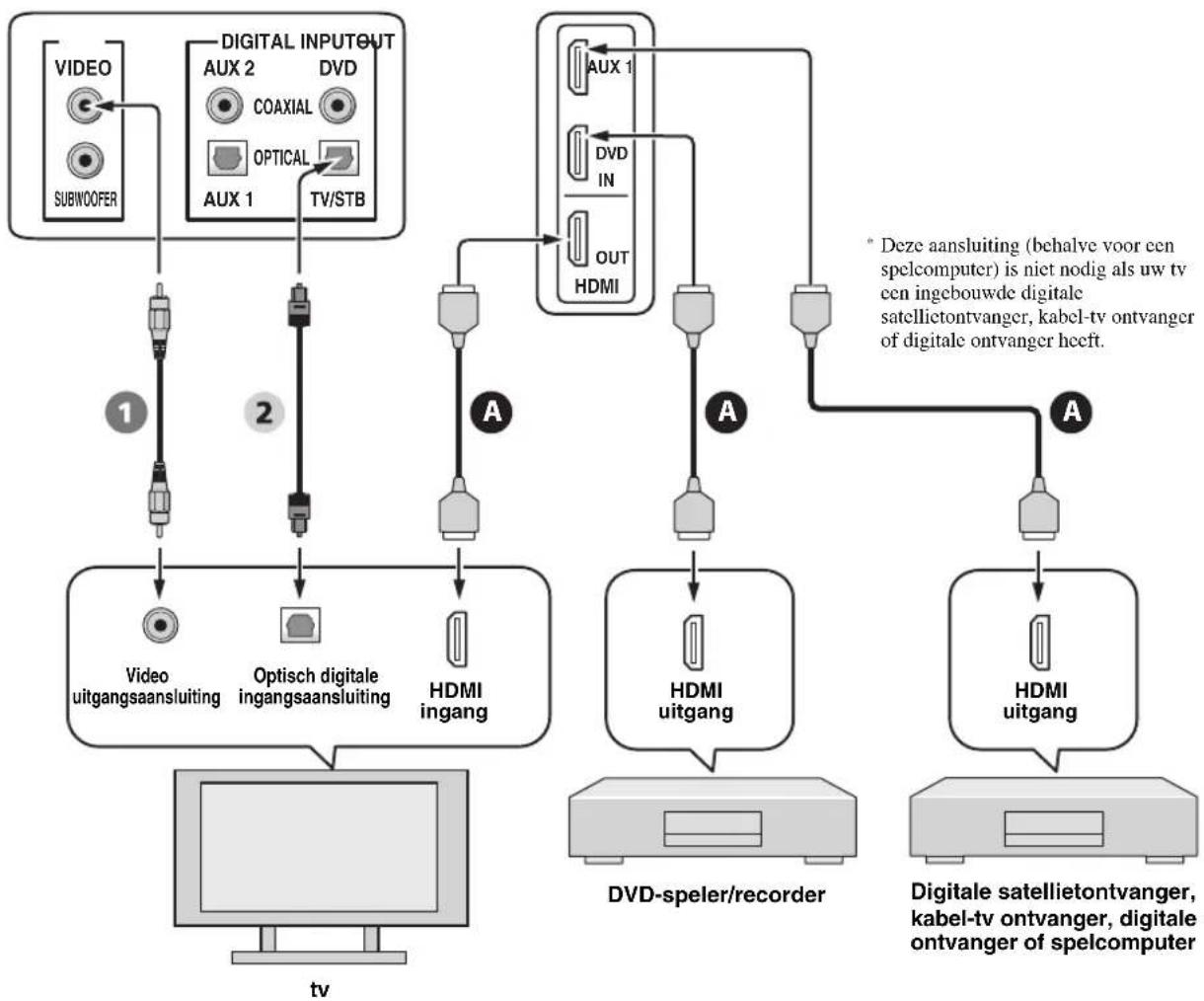

Aansluitingen met HDMI kabels 21

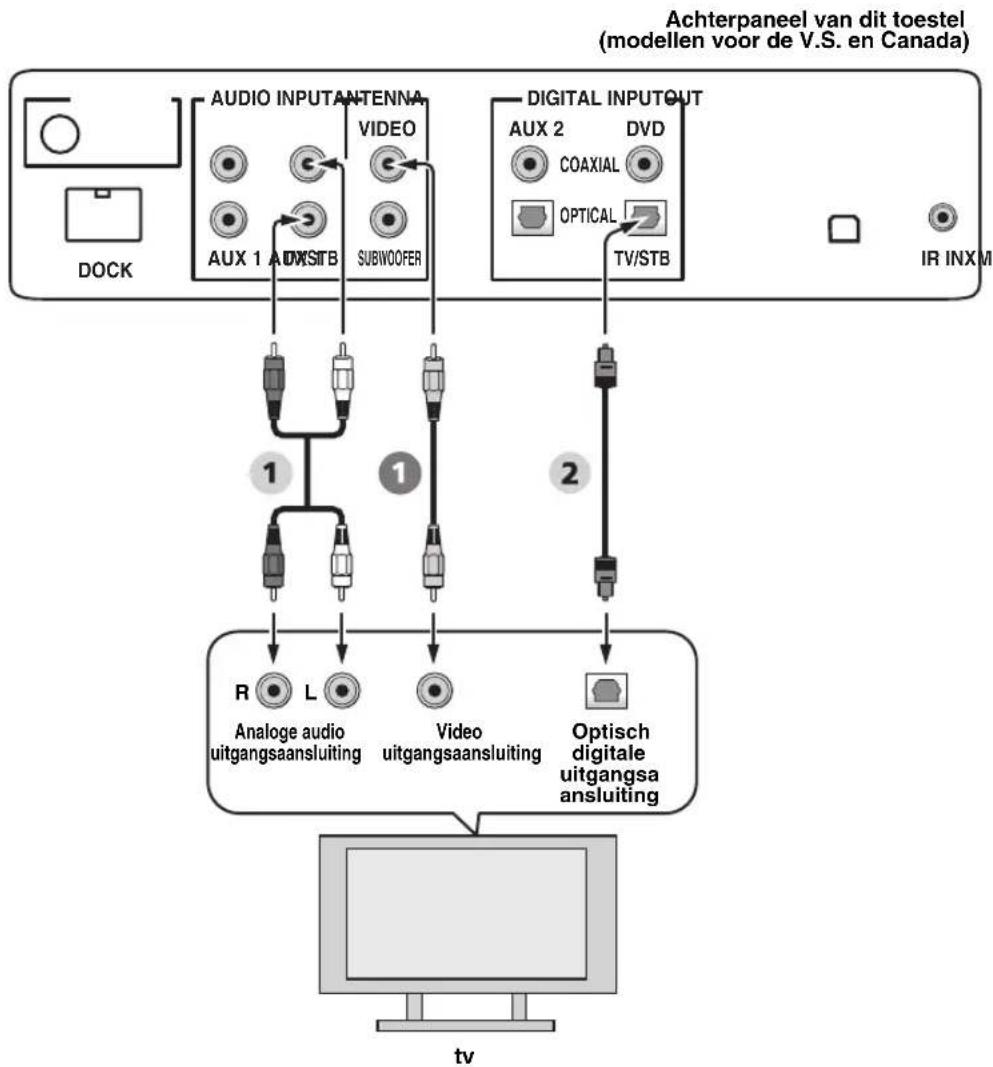

Aansluiten van een tv....22

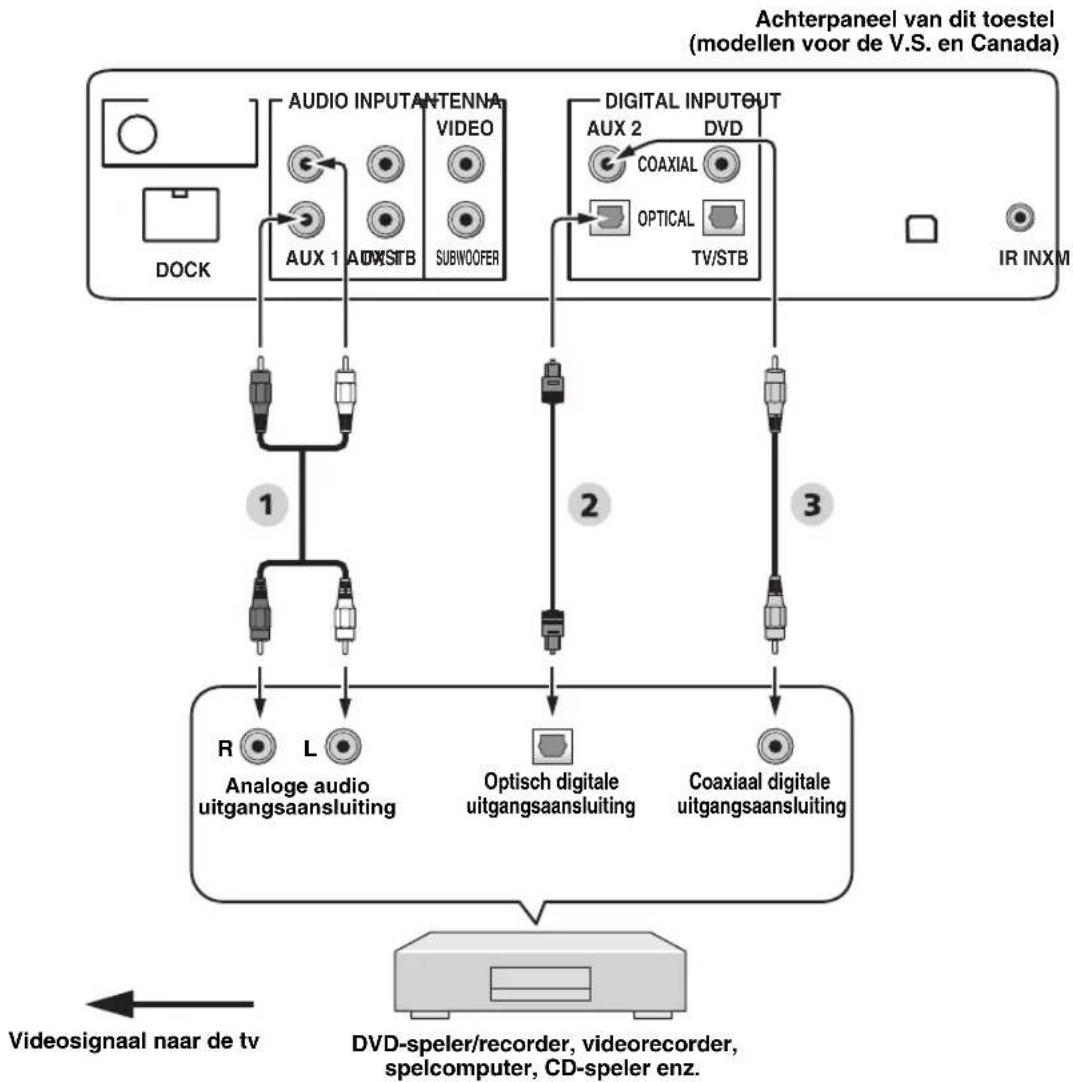

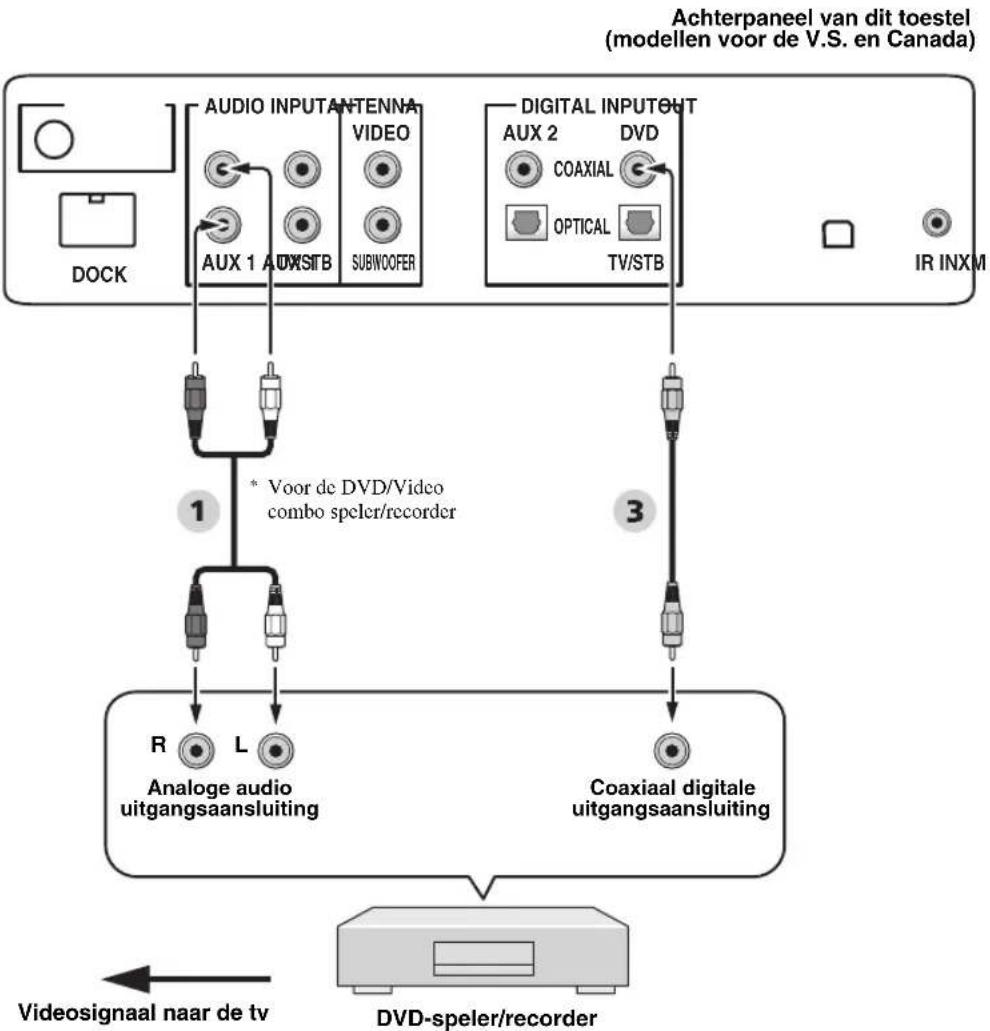

Aansluiten van een DVD-speler/recorder......23

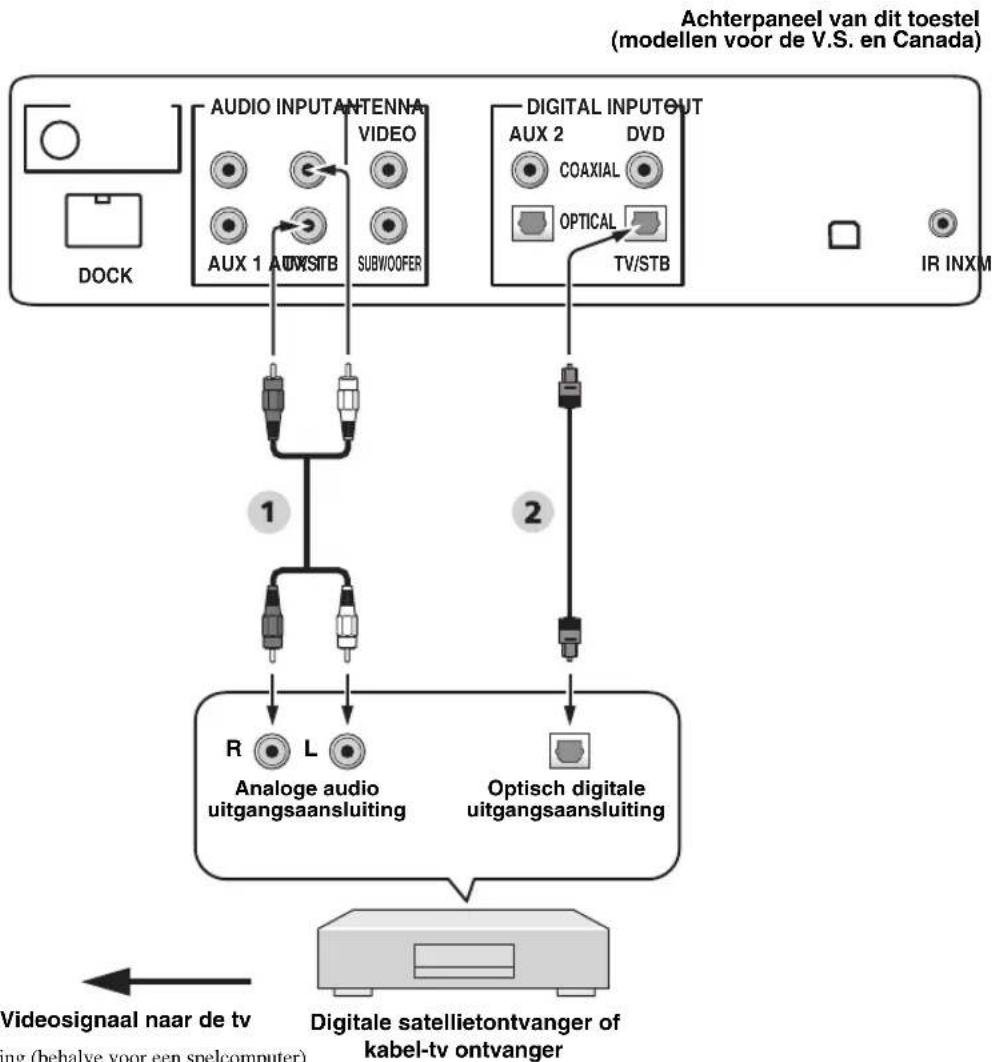

Aansluiten van een digitale satellietontvanger of kabel-tv ontvanger.....24

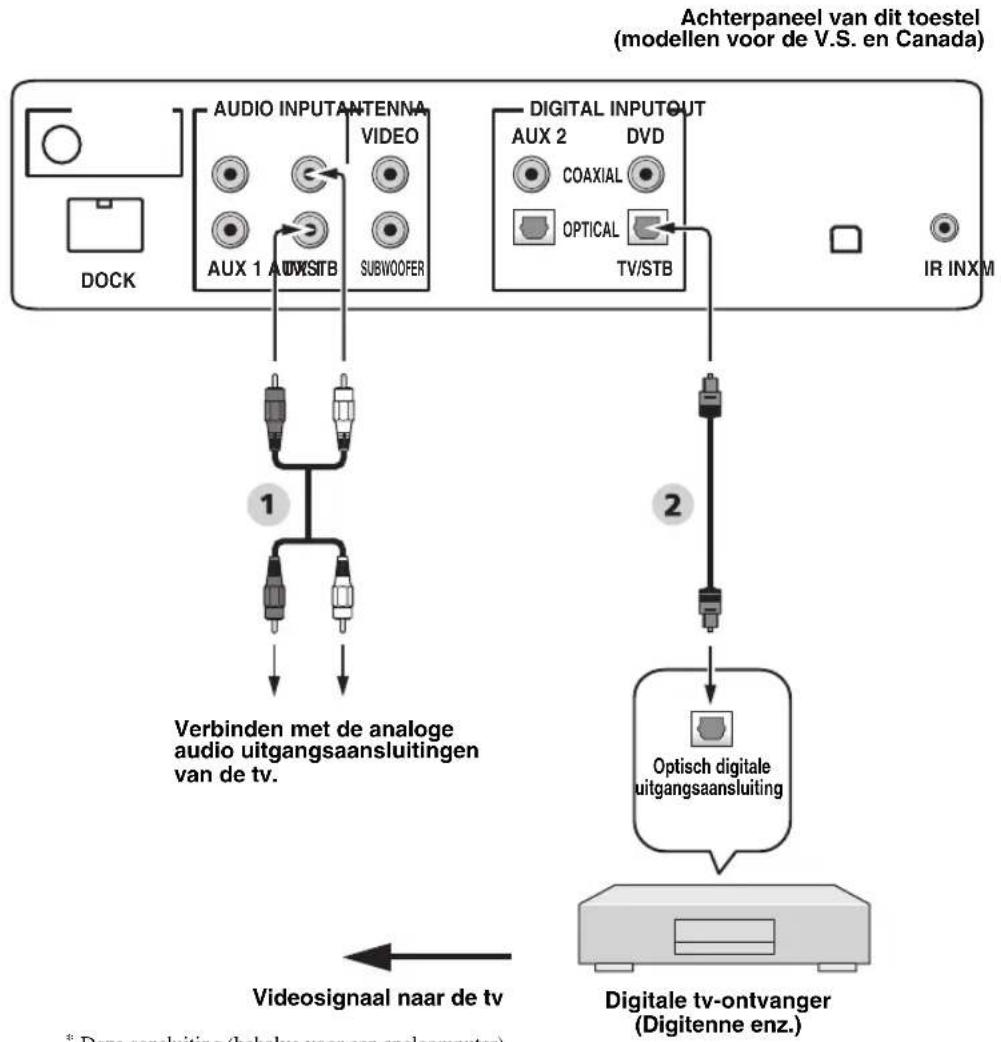

Aansluiten van een digitale ontvanger (bijv. Digitenne) .....25

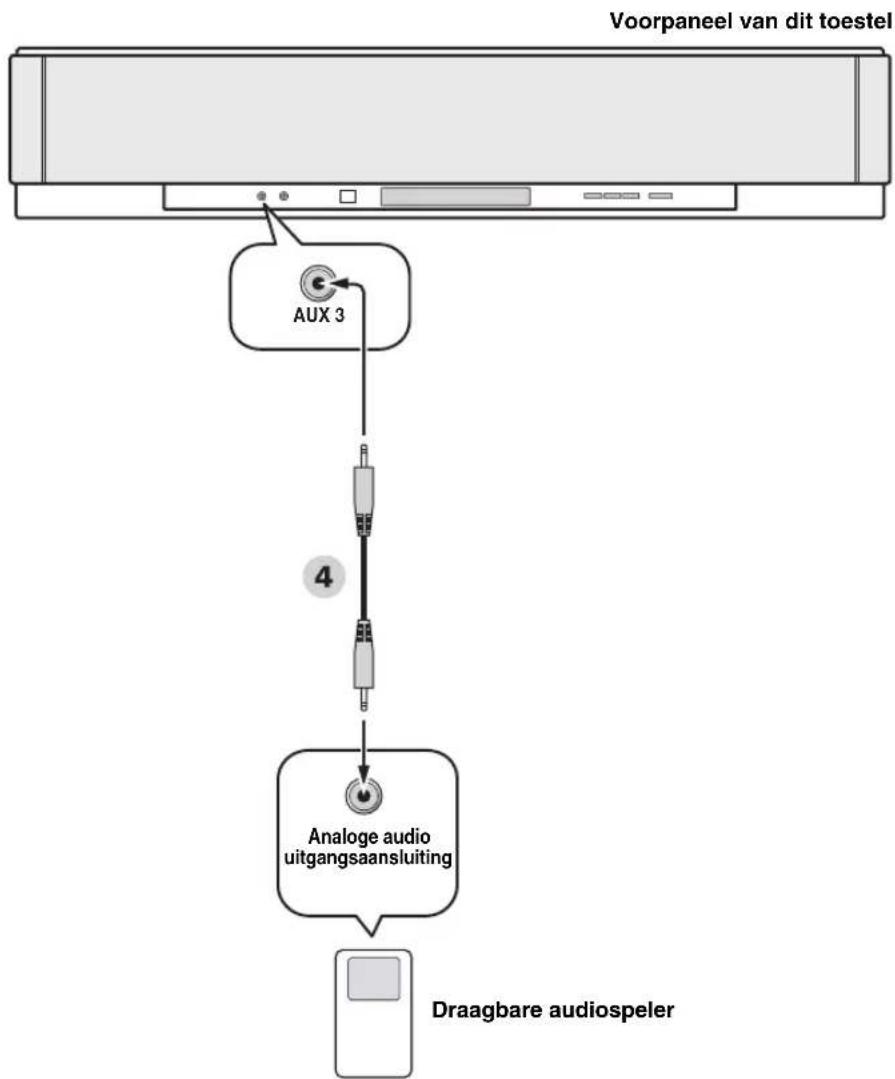

Aansluiten van een draagbare audiospeler....26

Aansluiten van andere externe apparatuur......27

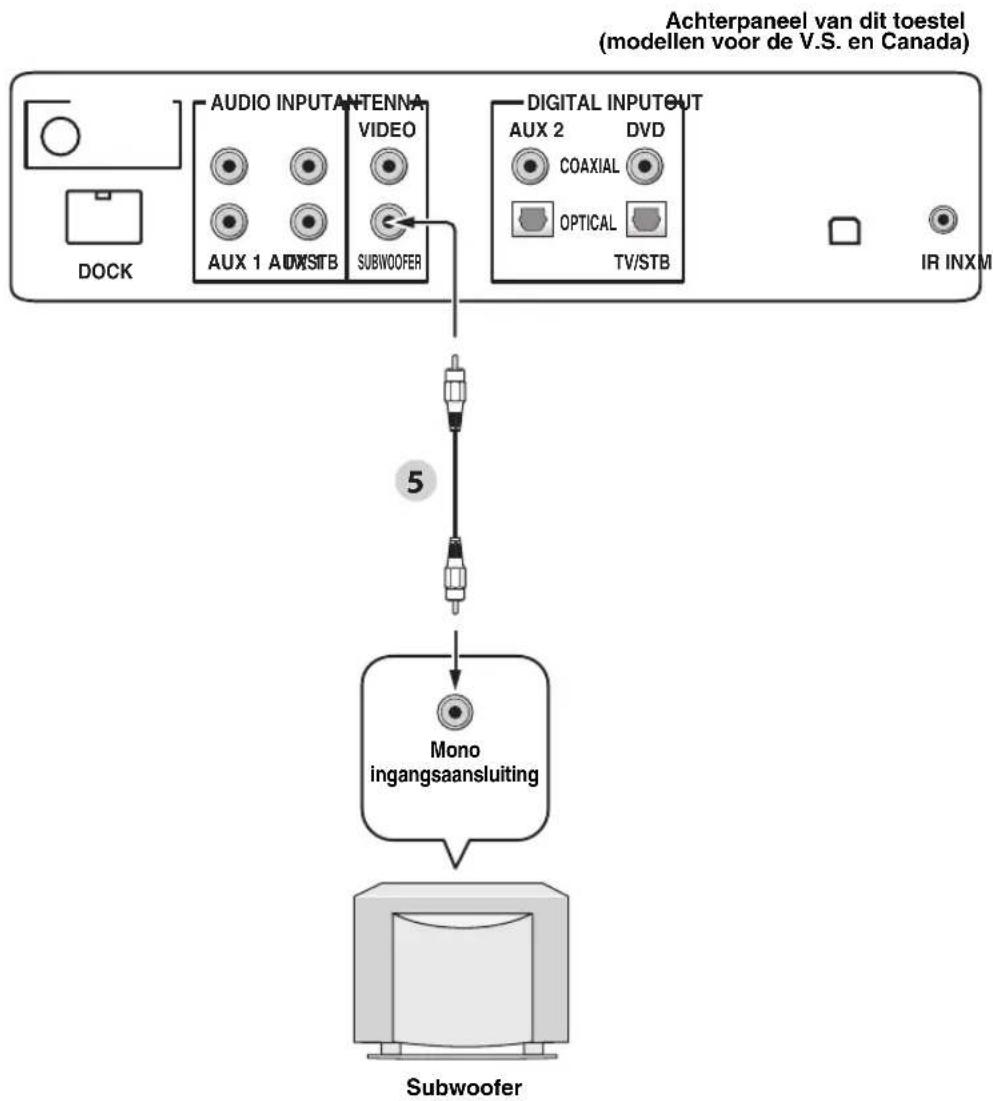

Aansluiten van een subwoofer 28

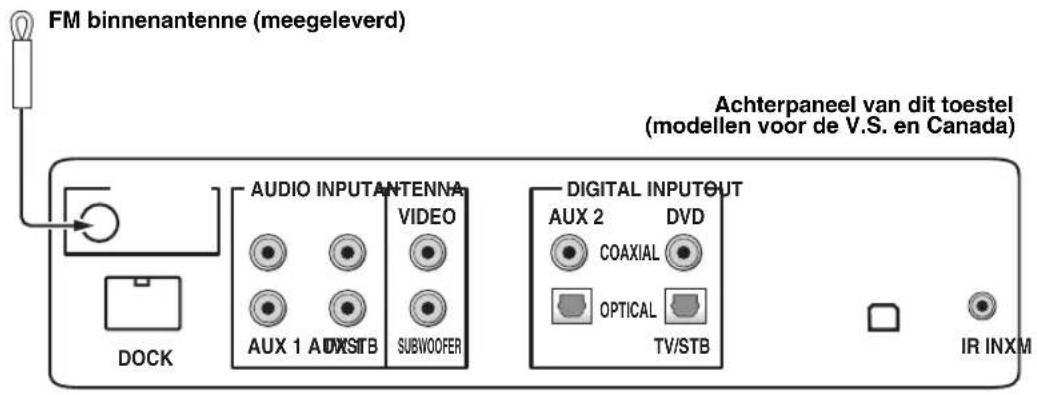

Aansluiten van de FM antenne 29

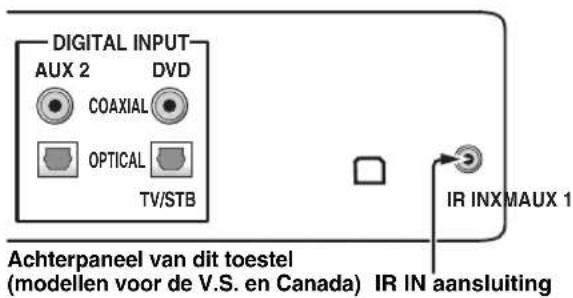

Over de IR IN aansluiting (alleen modellen voor de V.S. en Canada).....29

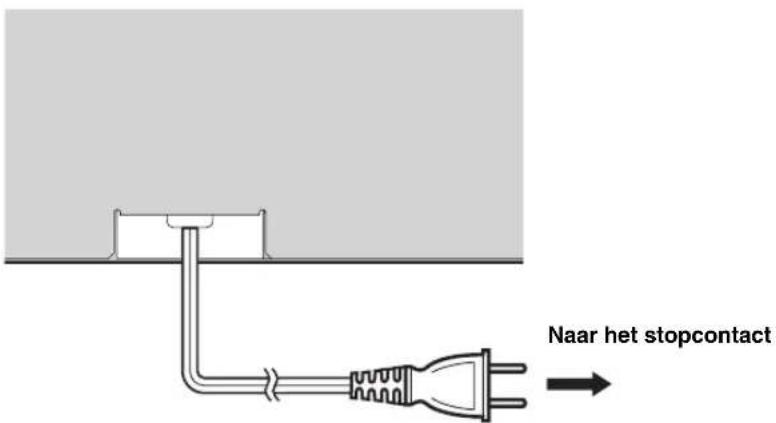

Aansluiten van het netsnoer....29

SETUP

Van start ....30

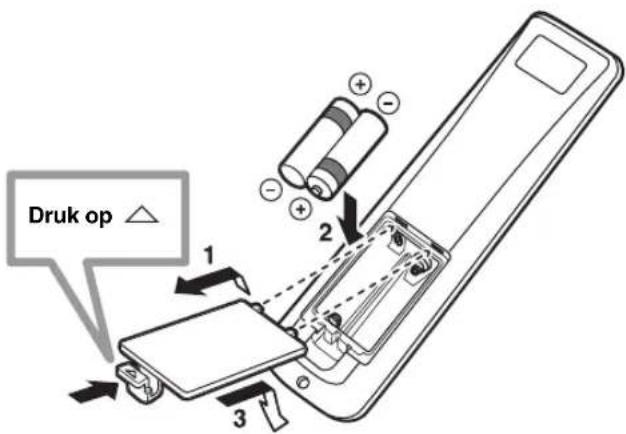

Inzetten van batterijen in de afstandsbediening.....30

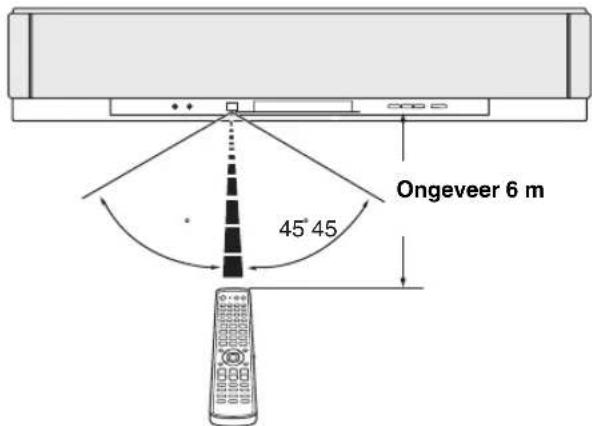

Bereik van de afstandsbediening 30

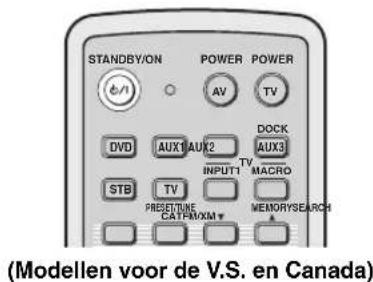

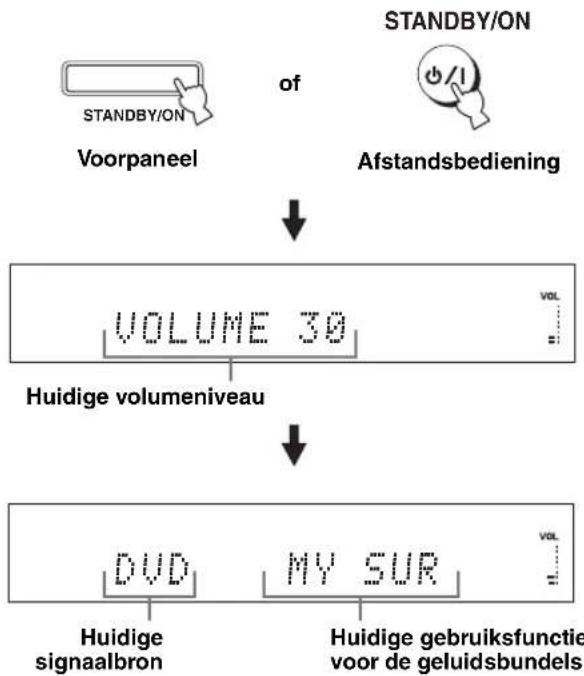

Dit toestel aan of uit (standby) zetten ....31

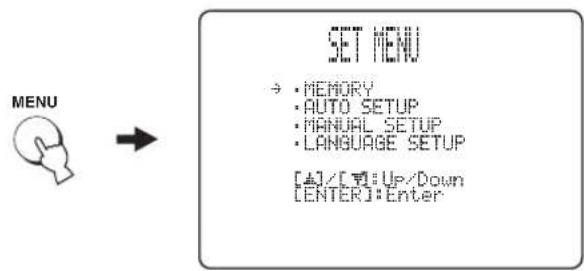

Gebruiken van het SET MENU....32

Weergeven van het in-beeld display (OSD) ......32

Schema van het SET MENU 33

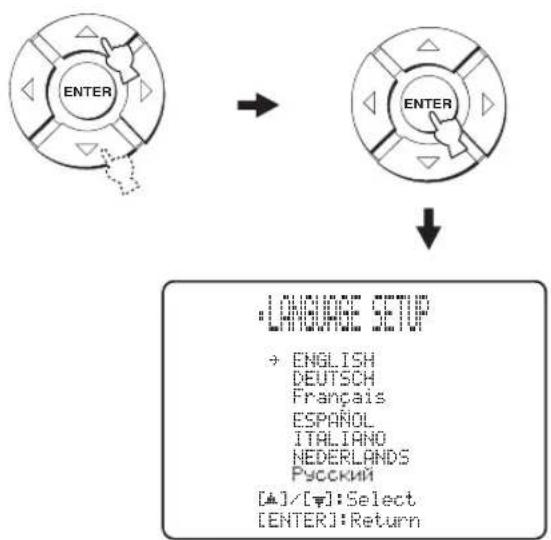

Veranderen van de taal voor het in-beeld display (OSD) .....34

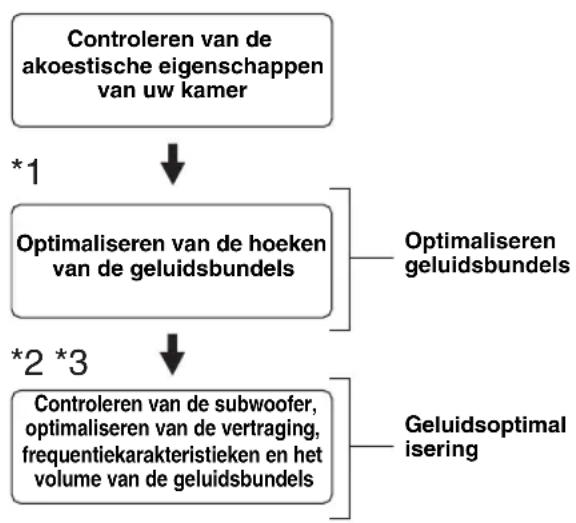

Schema van het AUTO SETUP....35

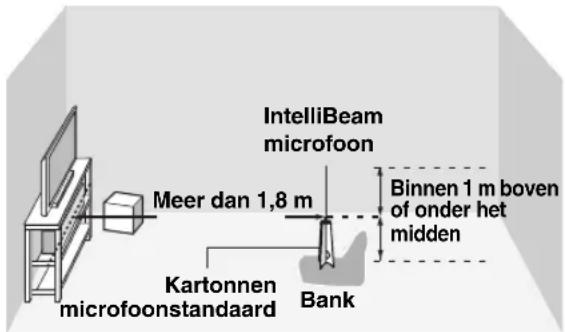

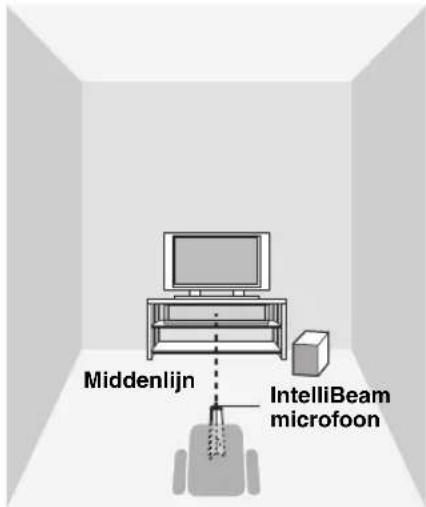

Installeren van de IntelliBeam microfoon.... 36

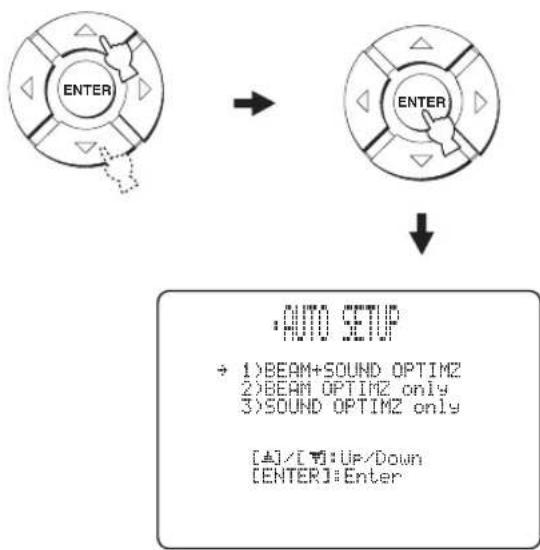

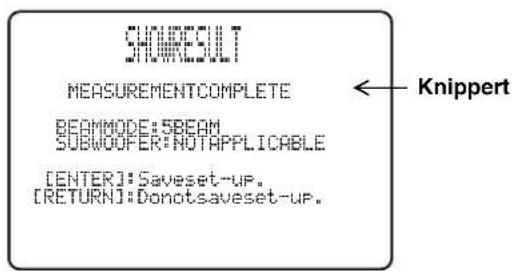

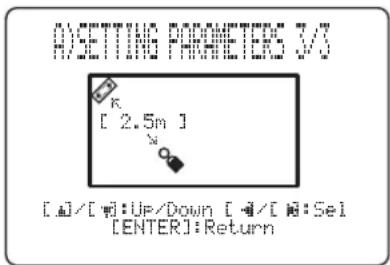

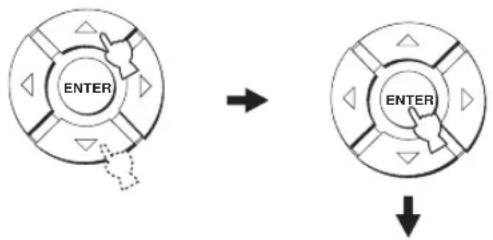

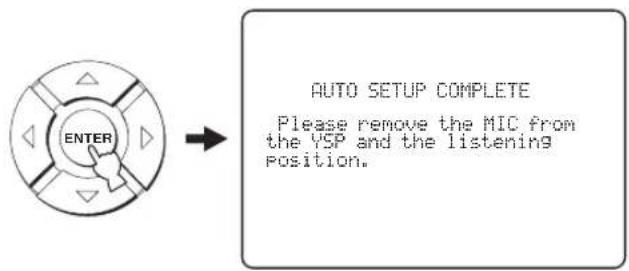

Gebruiken van het AUTO SETUP (IntelliBeam) .....37

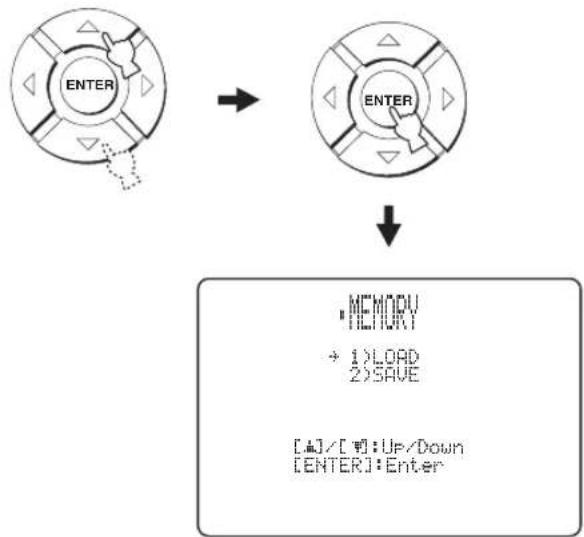

Gebruiken van het systeemgeheugen ....42

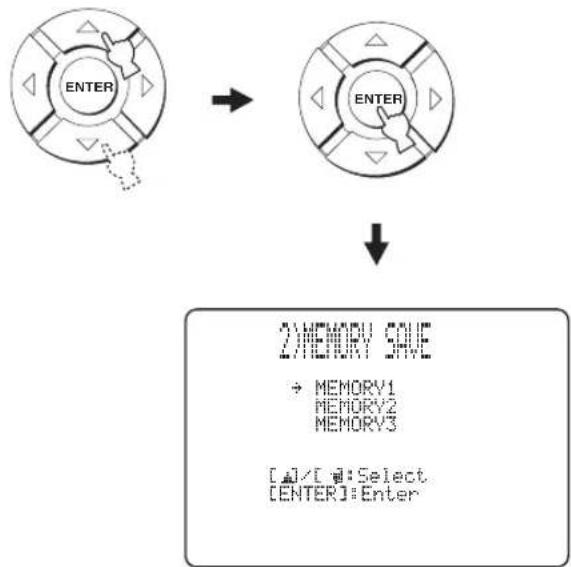

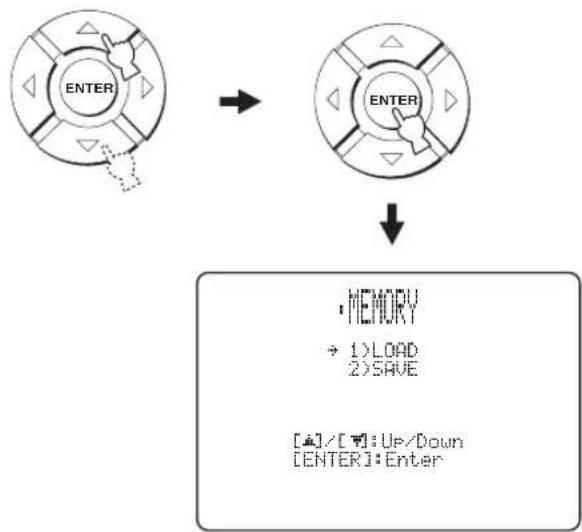

Handig gebruik maken van het systeemgeheugen .....42

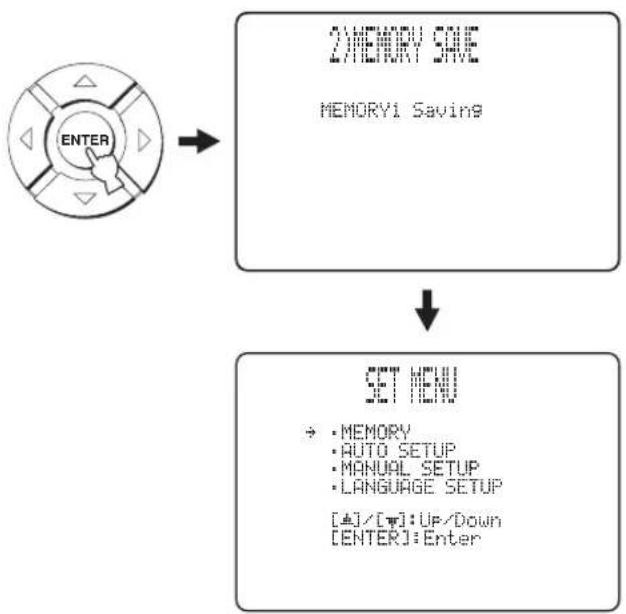

Instellingen opslaan 42

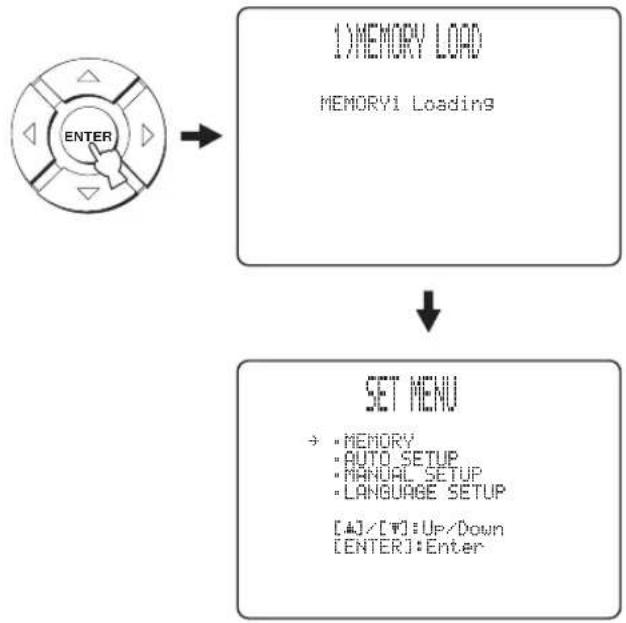

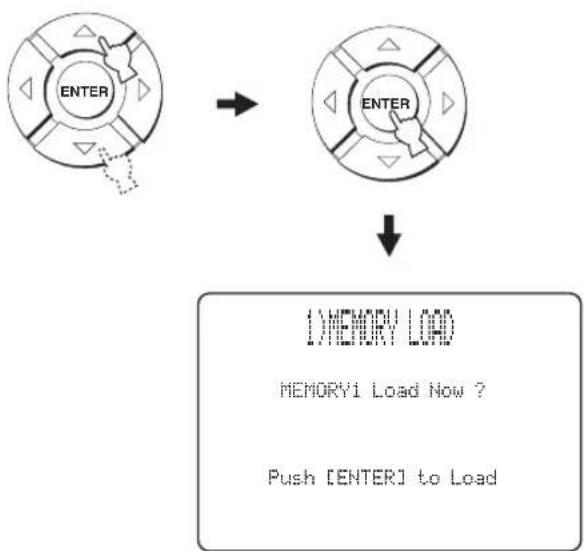

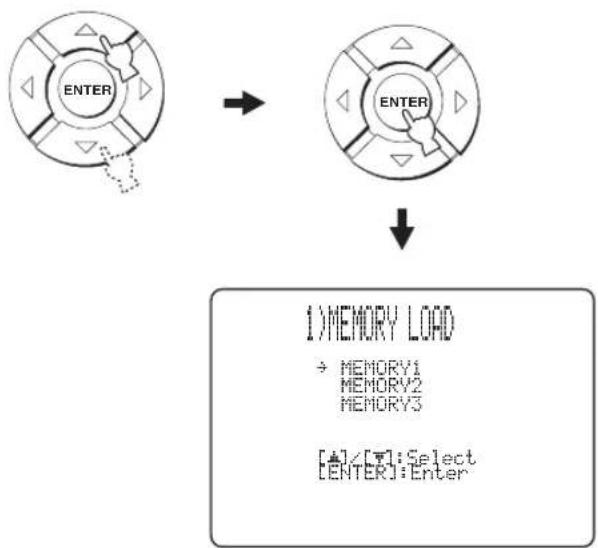

Instellingen laden 43

BASISBEDIENING

Weergave 45

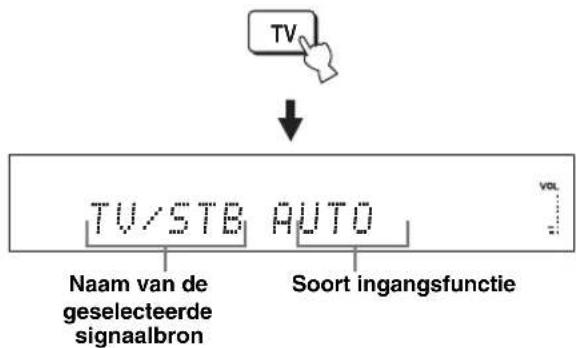

Selecteren van een signaalbron....45

Weergeven van signaalbronnen ....46

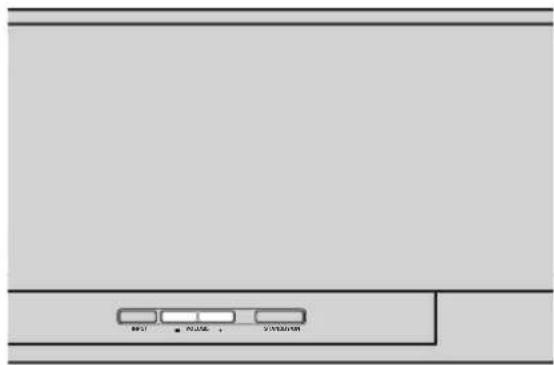

Instellen van het volume 47

FM afstemmen....48

FM bedieningsorganen en functies ....48

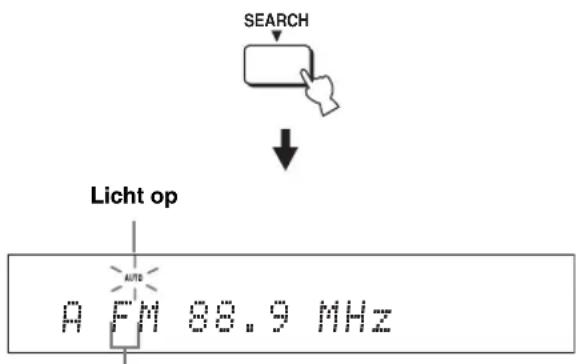

Automatisch afstemmen.... 49

Handmatig afstemmen ....49

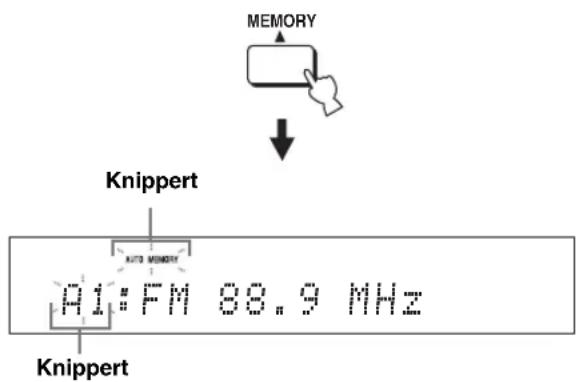

Automatisch voorprogrammeren 50

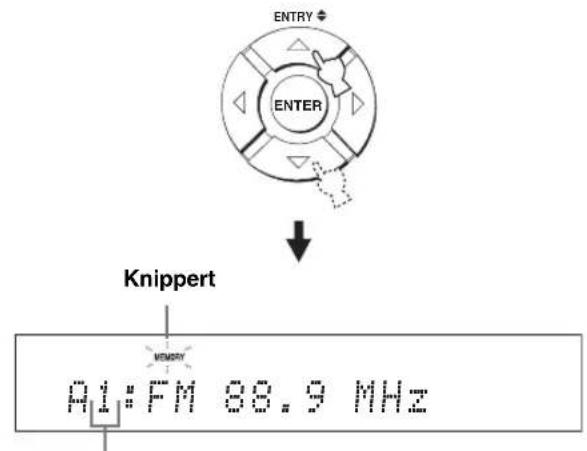

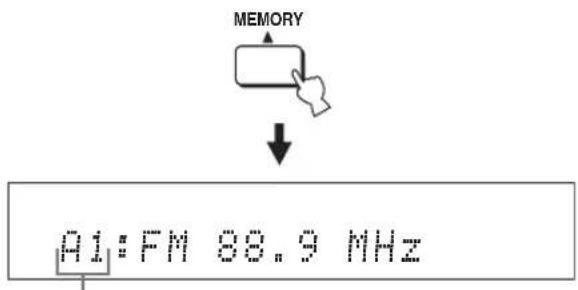

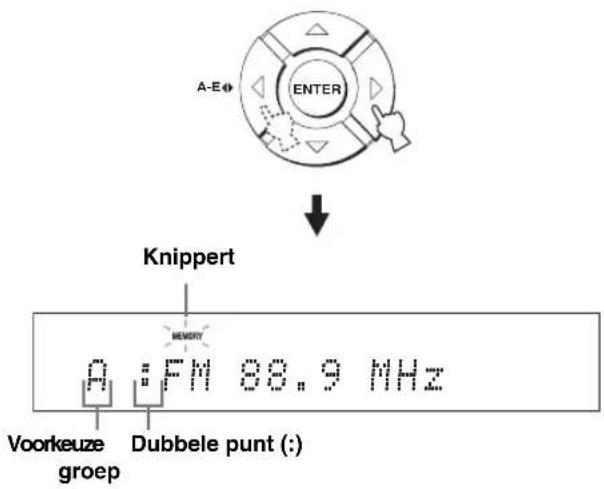

Handmatig voorprogrammeren.... 51

Selecteren van een voorkeuzezender ....52

Tonen van Radio Data Systeem informatie

(Alleen modellen voor Europa) 52

Genieten van surroundweergave 54

5 Bcam 54

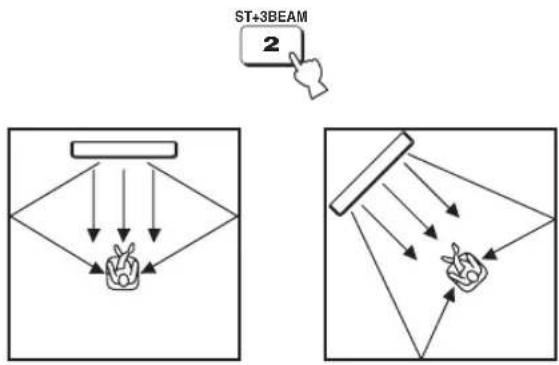

Stereo plus 3 Beam ....55

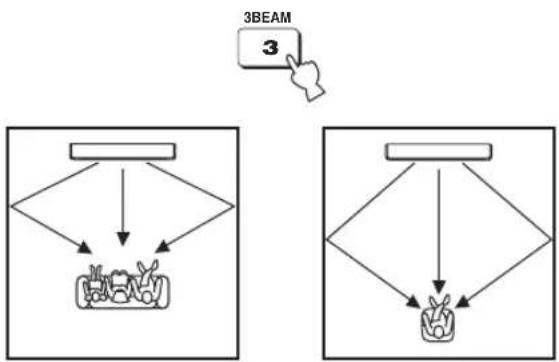

3 Bcam 55

My Surround ....55

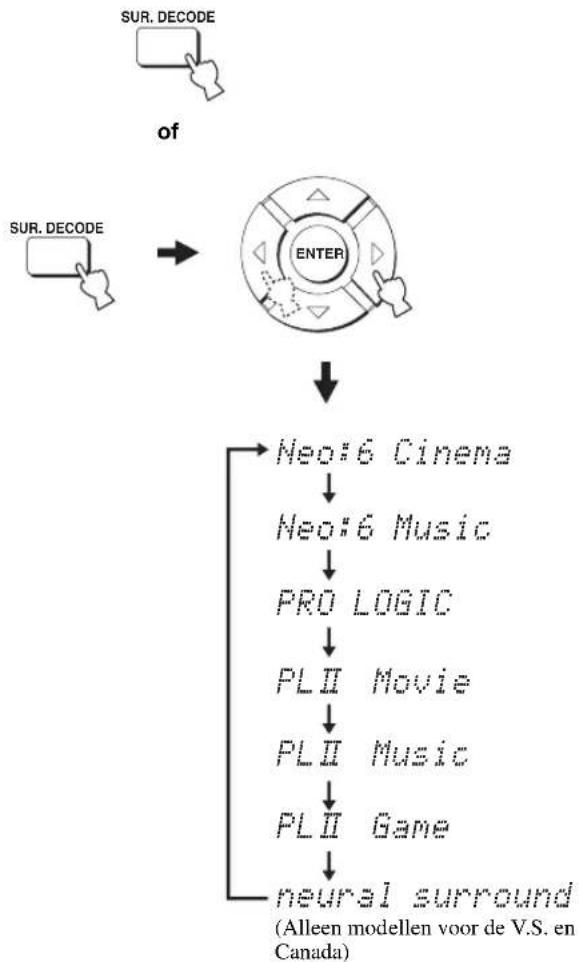

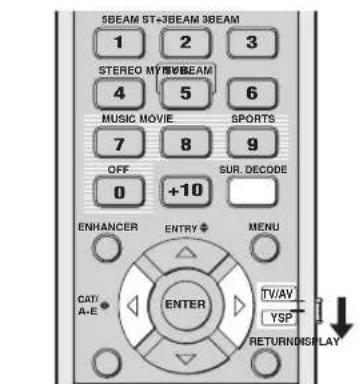

Profiteren van surroundweergave van 2-kanaals bronnen......57

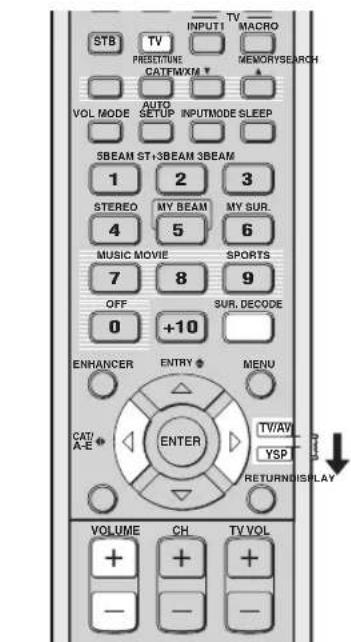

Profiteren van surroundweergave bij tv programma's.... 58

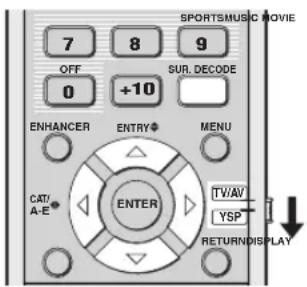

Instellen van parameters voor de surroundfuncties ..... 59

Genieten van stereoweergave 60

2-kanaals stereoweergave 60

5-kanaals stereoweergave 60

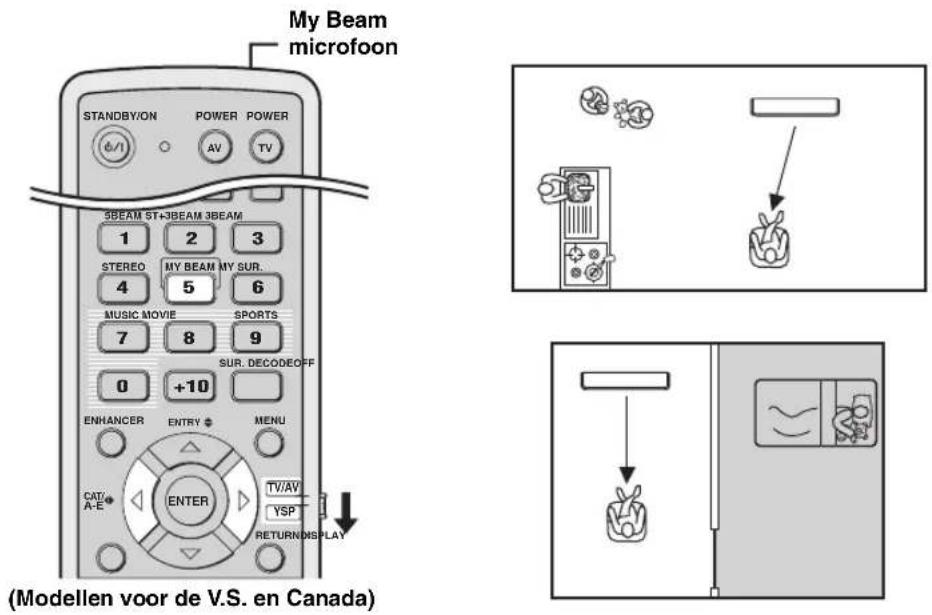

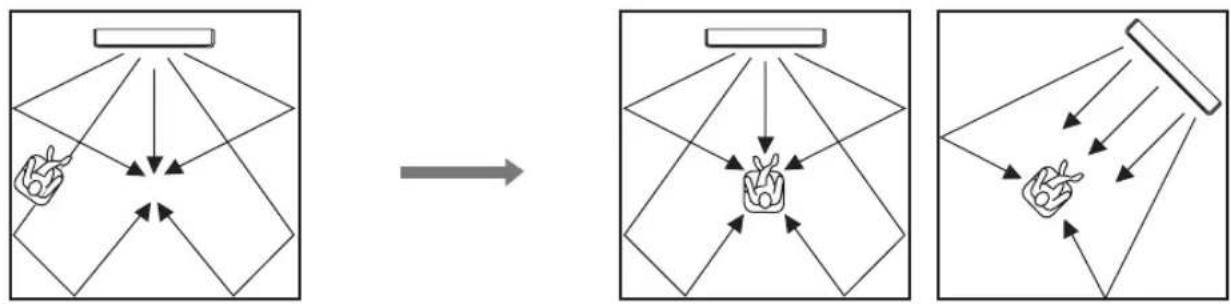

Gerichte weergave (My Beam)....61

Gebruik van de automatische instelfunctie...... 61

Gebruik van de handmatige instelfunctie ....62

Gebruiken van geluidsveldprogramma's...... 63

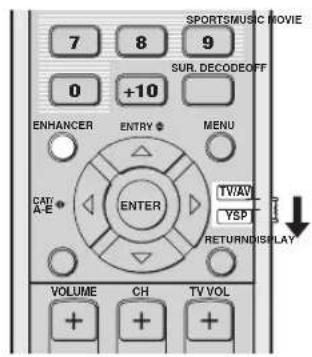

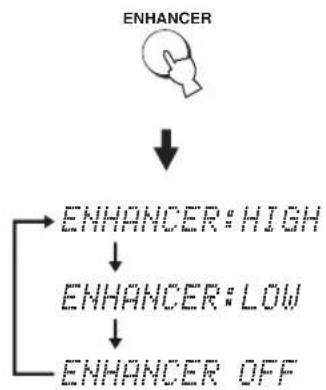

Gebruiken van de Music Enhancer 66

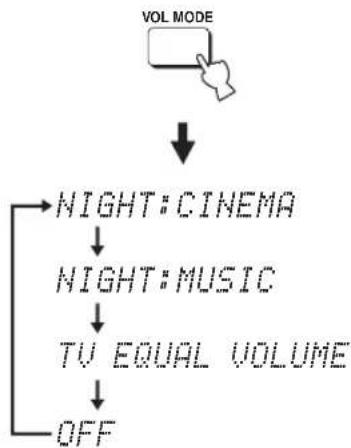

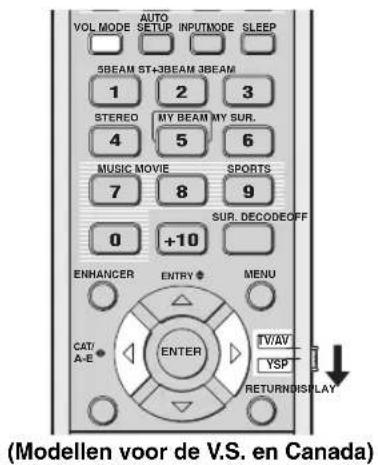

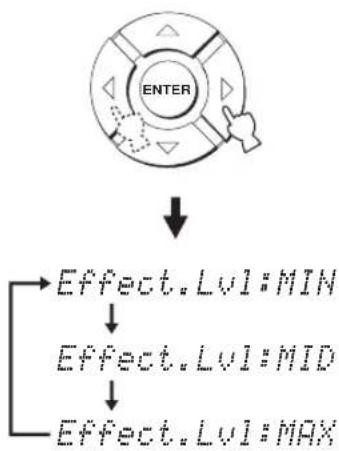

Gebruiken van de volumefuncties

(Nacht-luisterfunctie/tv-volume gelijkschakeling) ..... 67

Gebruiken van de slaaptimer 68

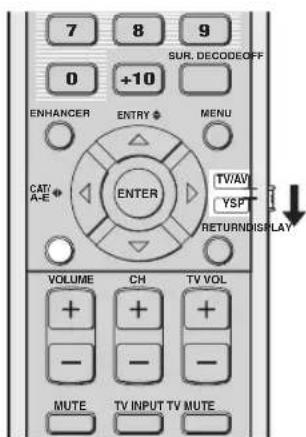

Tonen van informatie over de signaalbron...... 70

Gebruiken van de HDMI bedieningsfunctie ..... 71

GEAVANCEERDE BEDIENING

MANUAL SETUP 72

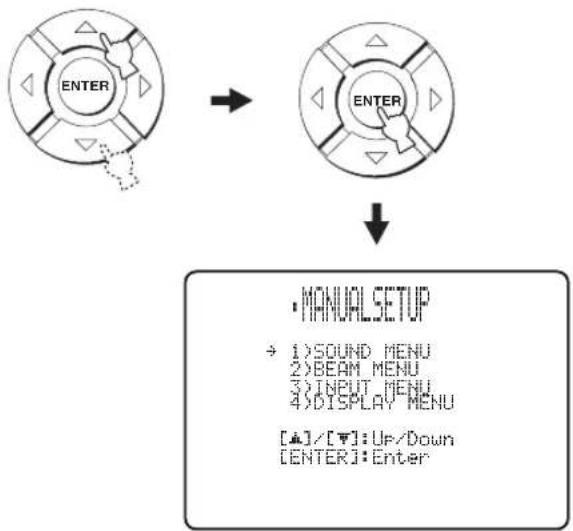

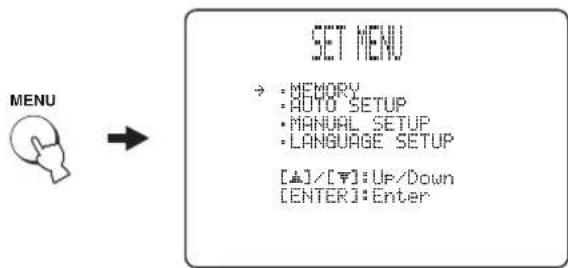

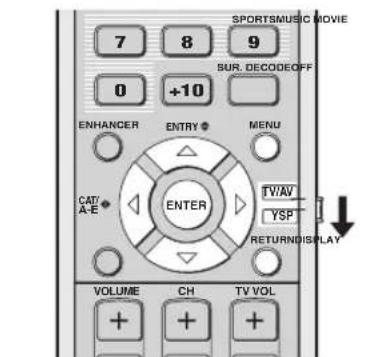

Gebruiken van het MANUAL SETUP 73

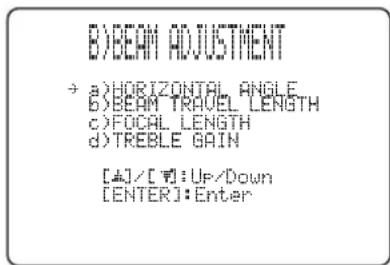

BEAM MENU 74

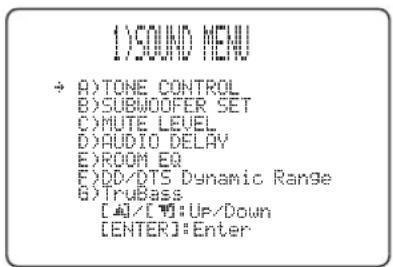

SOUND MENU....78

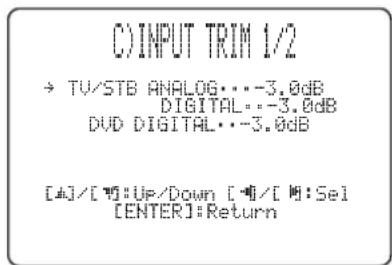

INPUT MENU 80

DISPLAY MENU....83

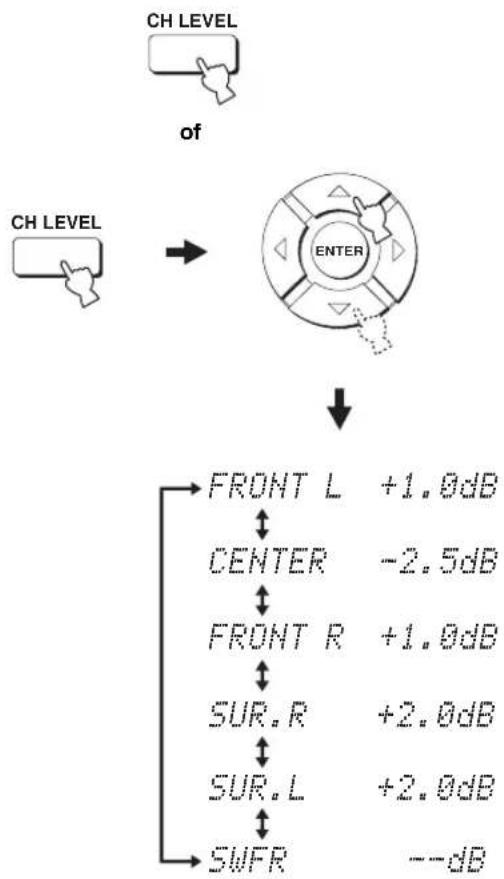

Instellen van de audiobalans 84

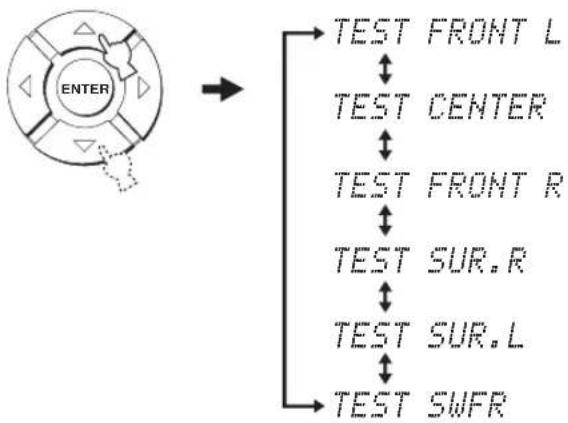

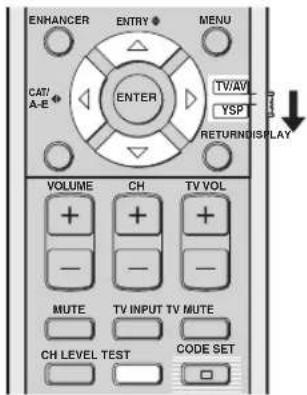

Gebruiken van de testtoon 84

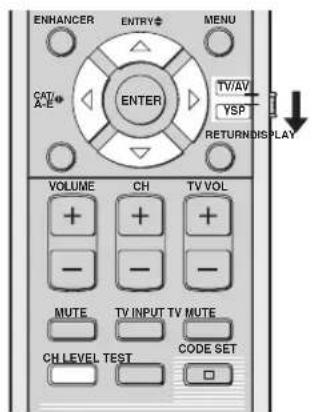

Met behulp van de weergegeven audio.... 85

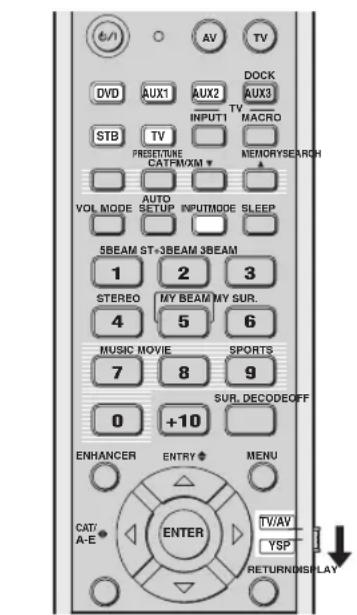

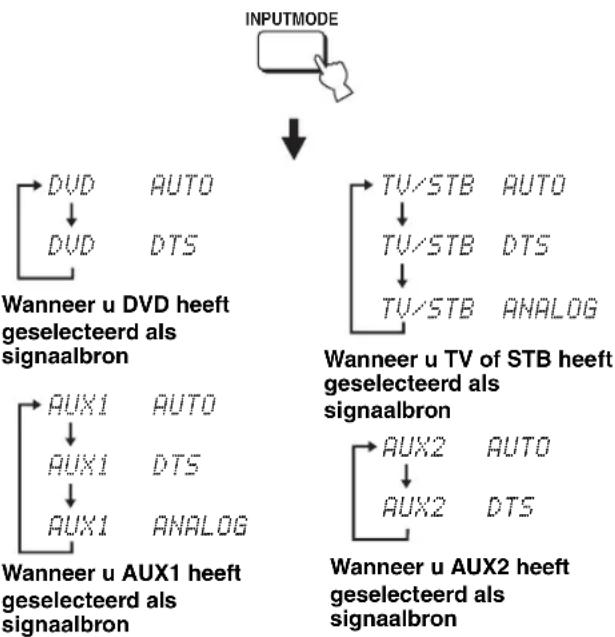

Selecteren van de ingangsfunctie 87

Aanpassen van de systeemparameters 88

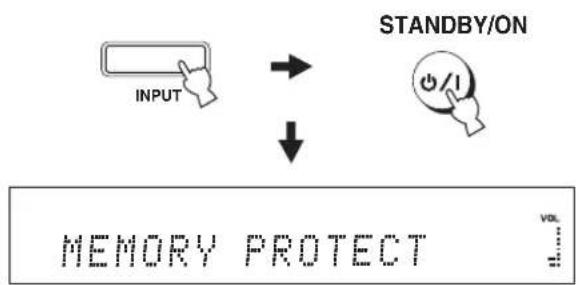

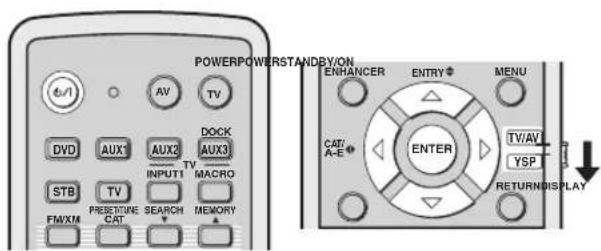

Gebruiken van de systeemparameters.... 88

Instellen van MEMORY PROTECT ....89

Instellen van MAX VOLUME....90

Instellen van TURN ON VOLUME .....90

Instellen van DEMO MODE ....91

Instellen van PANEL INPUT KEY 92

Uitschakelen van de toetsen op het voorpaneel .....93

Instellen van FACTORY PRESET....94

Afstandsbedieningsfuncties 96

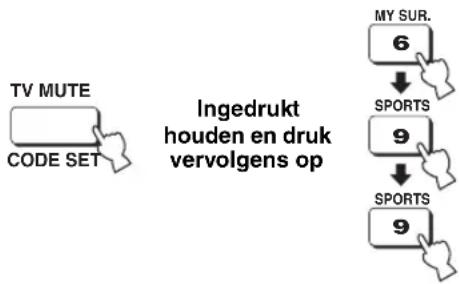

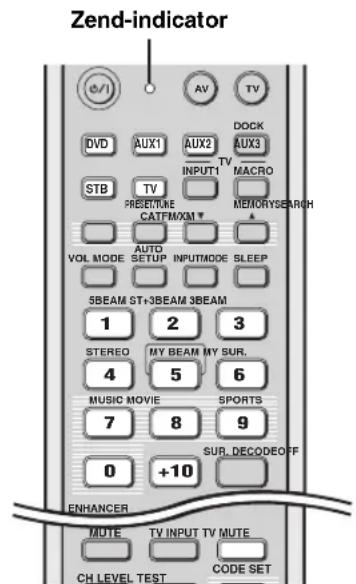

Instellen van afstandsbedieningscodes 96

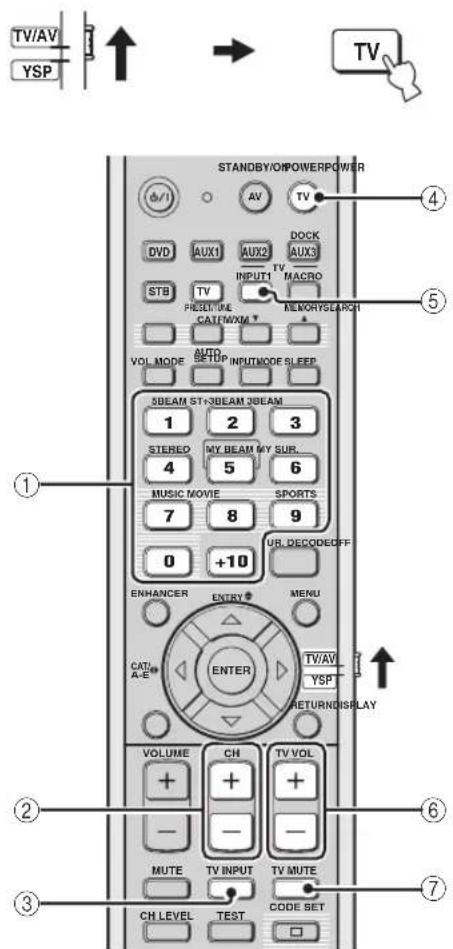

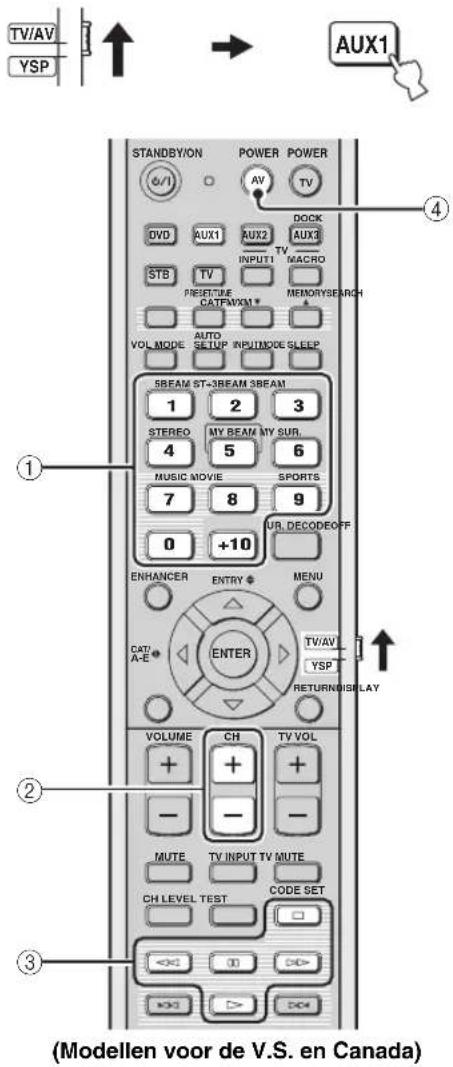

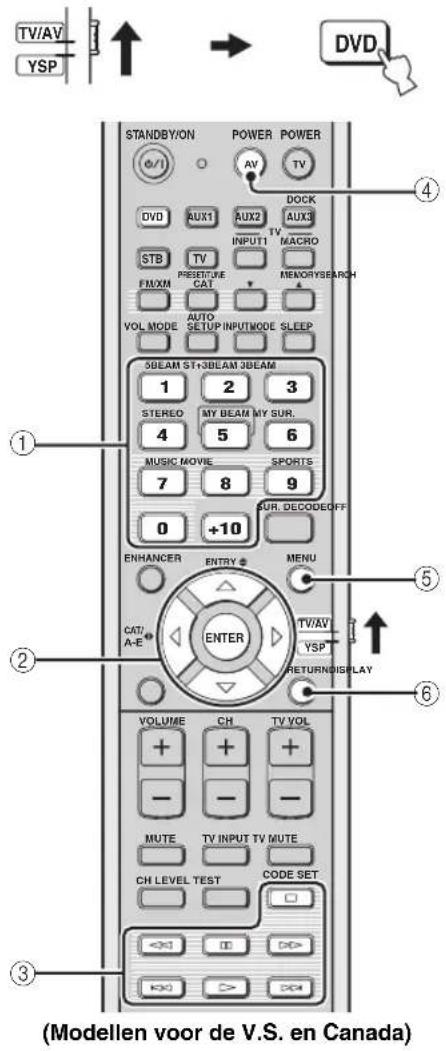

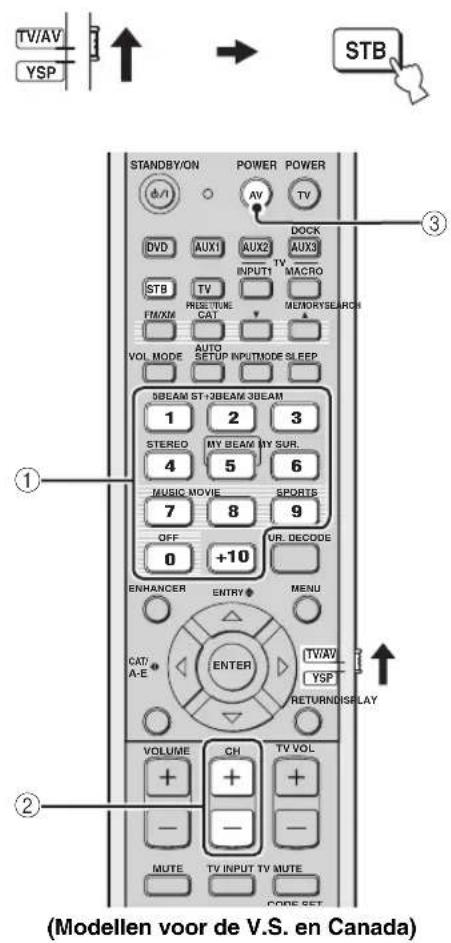

Bedienen van andere componenten ....97

Gebruiken van de tv-macrofunctie....100

AANVULLENDE INFORMATIE

Oplossen van problemen.... 102

Woordenlijst.... 105

Index 107

Lijst met afstandsbedieningscodes .... i

Overzicht

Om thuis te kunnen genieten van surroundweergave, zult u in het algemeen eerst allerlei luidsprekers, compleet met alle bijbehorende draden moeten opstellen en aansluiten en dan maar hopen dat uw kamer een beetje zal klinken zoals u dat gewend bent in de bioscoop.

Yamaha HTY-7030 Digital Sound Projector bewijst nu echter dat genieten van multikanaals surroundweergave niet gepaard hoeft te gaan met een moeizame opstelling en instelling van allerlei verschillende luidsprekers in een wirwar van draden en snoeren.

Dit slanke toestel biedt een elegante oplossing voor de ingewikkelde bedrading en installatie die vroeger nodig was, en is niet alleen gemakkelijk gebruiksklaar te maken, maar ook in staat om u de krachtige weergave te leveren waar u al zo lang op heeft gewacht, met z'n 2 ingebouwde woofers en 21 kleinere luidsprekers met het volledige weergavebereik.

Via de aparte parameters kunt u de vertraging voor de verschillende geluidsbundels exact instellen, zodat het geluid precies zo gericht wordt dat het de luisterplek van alle kanten tegelijk bereikt.

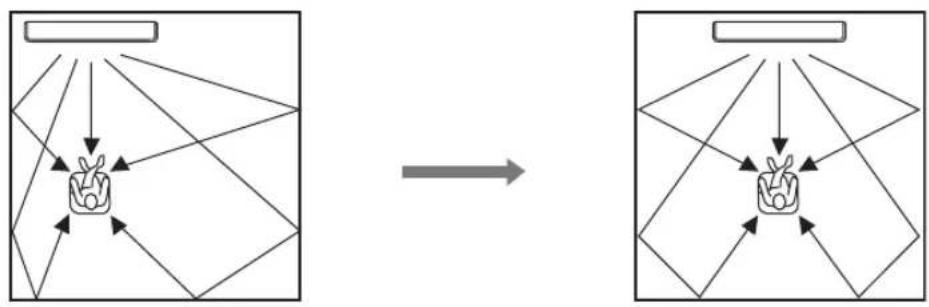

De HTY-7030 projecteert geluidsbundels met de juiste surroundsignalen voor de luidsprekerposities rechts voor (R), links voor (L), rechts surround (SR) en links surround (SL) door het geluid via de wanden van uw kamer te laten weerkaatsen voor het op uw luisterplek aankomt. Voeg daaraan een geluidsbundel voor het middenkanaal (C) toe en deze Digital Sound Projector zorgt voor een levensechte 5.1-kanaals surroundweergave die u het gevoel geeft alsof uw kamer echt volgestouwd is met losse luidsprekers.

Ga er maar eens lekker voor zitten en geniet van deze eenvoudige, maar o zo stijlvolle Digital Sound Projector.

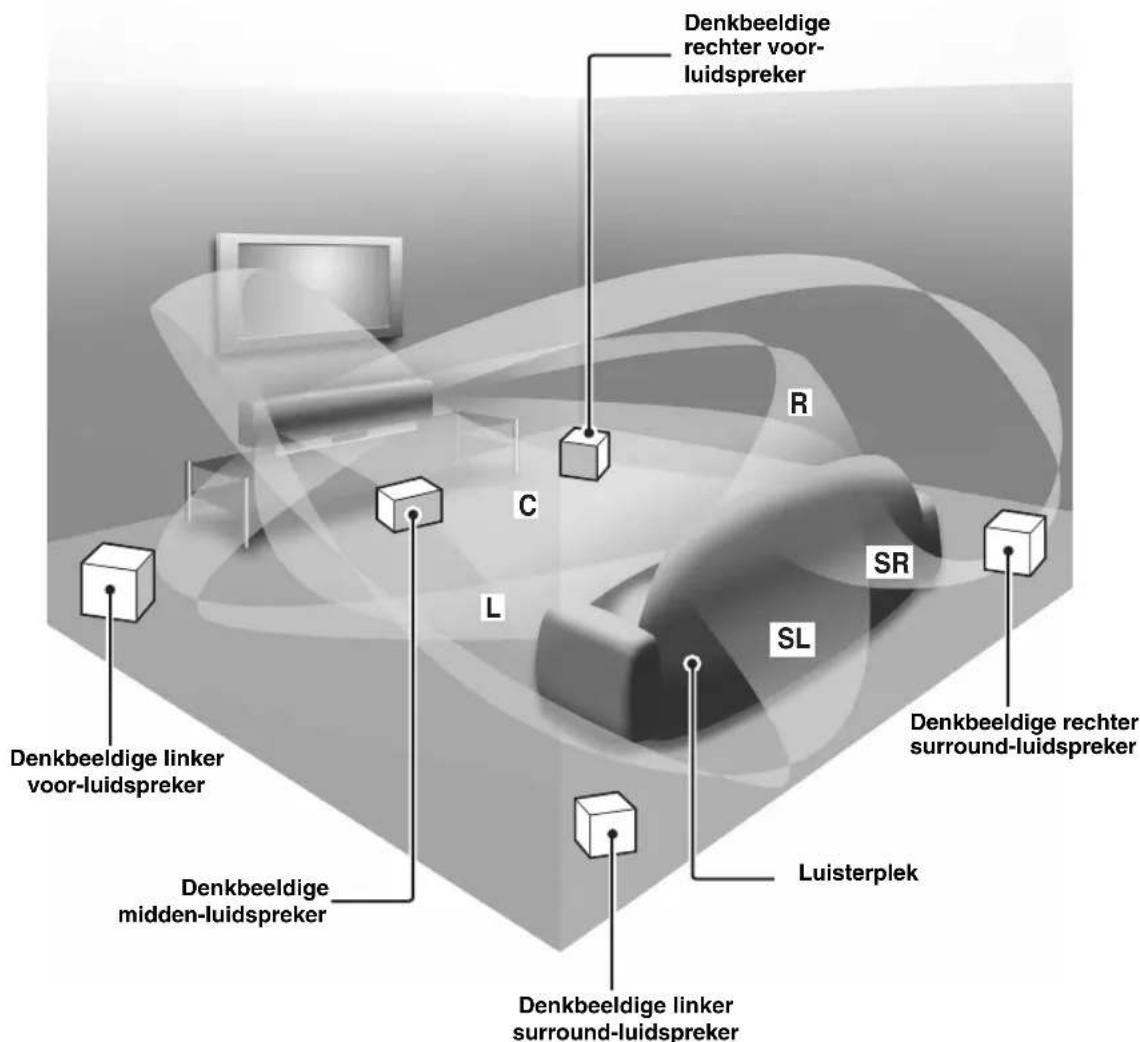

Denkbeeldige rechter voor-luidspreker Denkbeeldige linker voor-luidspreker Denkbeeldige midden-luidspreker Denkbeeldige linker surround-luidspreker Denkbeeldige rechter voor-luidspreker R C L SR SL Luisterplek

Kenmerken

Digital Sound Projector™

De Digital Sound Projector technologie maakt het mogelijk dat één enkel slank apparaat verschillende geluidskanalen kan produceren en aansturen voor een levensechte multikanaals surroundweergave, zonder satellietluidsprekers en alle bedrading die normaal gesproken nodig zou zijn voor gewone surroundsystemen. Dit toestel is ook voorzien van verschillende standen voor de geluidsbundels zodat u niet alleen van surroundweergave (5 Beam, Stereo plus 3 Beam, 3 Beam en My Surround), maar ook van 2-kanaals en 5-kanaals stereoweergave en My Beam weergave kunt genieten.

My Surround

Naast de hierboven genoemde standen is dit toestel ook nog voorzien van een zogenaamde My Surround stand voor het richten van de geluidsbundels zodat u zelfs in een kleine luisterruimte kunt profiteren van surroundweergave.

My Beam

Dit toestel maakt gebruik van My Beam technologie die ook in een lawaaaiige omgeving een helder geluid oplevert. U kunt de hoek van de geluidsbundels automatisch of zelf, met de meegeleverde afstandsbediening instellen tot maximaal 45° rechts en links..

Cinema DSP

Dit toestel maakt gebruik van de door Yamaha Electronics Corp. ontwikkelde Cinema DSP technologie, waarmee u ook thuis in de huiskamer verzekerd kunt zijn van de oorspronkelijke dramatische geluidseffecten bij films.

◆ HDMI interface voor standaard, verbeterde of high-definition video (inclusief 1080p videosignalen) en multikanaals digitale audio gebaseerd op HDCP
- Makkelijk en eenvoudig aansluiten van externe componenten met HDMI
◆ Functionele koppeling met tv's die geschikt zijn voor HDMI bediening

Veelzijdige afstandsbediening

De meegeleverde afstandsbediening is voorgeprogrammeerd met afstandsbedieningscodes voor een op dit toestel aangesloten DVD-speler, videorecorder, kabel-tv ontvanger en digitale satellietontvanger. Daarnaast is de afstandsbediening uitgerust met een zg. macro-functie waarmee een reeks handelingen kan worden uitgevoerd met één enkele toets.

Dit toestel kan de geluidsbundels akoestisch optimaliseren met behulp van de meegeleverde IntelliBeam microfoon. U hoeft zelf geen lastige luidspreker-instellingen meer te verrichten, maar kunt wel profiteren van een zeer precieze instellingen instellingen van de geluidsbundels die correct is afgestemd op uw luisteromgeving.

Compatibiliteit met de nieuwste technologie

Dit toestel maakt gebruik van decoders die geschikt zijn voor Dolby Digital, DTS, Dolby Pro Logic, Dolby Pro Logic II, DTS Neo:6, Music Enhancer en Neural Surround.

◆ Dolby Digital
Dit is het standaard soort geluidssignaal op diverse digitale media, zoals DVD, Blu-Ray en HD DVD. Deze surroundtechnologie levert digitale audio van hoge kwaliteit voor maximaal 5.1 gescheiden kanalen voor gerichte en realistische geluidseffecten.

◆ DTS

Dit is het standaard soort geluidssignaal op diverse digitale media, zoals DVD, Blu-Ray en HD DVD. Deze surroundtechnologie levert digitale audio van hoge kwaliteit voor maximaal 5.1 gescheiden kanalen voor gerichte en realistische geluidseffecten.

♦ Dolby Pro Logic

Deze verfijnde matrix decodingstechnologie zet 2-kanaals stereomateriaal om naar de volledige 5.1 kanalen vereist voor een volledige surroundweergave.

♦ Dolby Pro Logic II

Dit is een opnieuw ontworpen versie van Dolby Pro Logic met 2 stereo surroundkanalen, een subwoofer en een enorm verbeterde logische aansturing. Deze verbeteringen resulteren in een enorm stabiel geluidsveld dat een veel betere simulatie biedt van 5.1 kanaals weergave dat de originele Dolby Pro Logic.

◆ DTS Neo:6

Deze technologie bewerkt conventioneel 2-kanaals materiaal voor weergave via 6-kanalen, zodat u ten volle kunt profiteren van een weergave met een hogere kanaalscheiding. De Music en Cinema standen zijn speciaal bedoeld voor de weergave van muziek, respectievelijk films.

◆ De Music Enhancer herstelt de oorspronkelijke diepte en reikwijdte van gecomprimeerde geluidssignalen, zoals MP3.

◆ Neural Surround decoder (alleen modellen voor de V.S. en Canada)

Verfijnde FM ontvanger

◆ 40 Willekeurig en gemakkelijk toegankelijke voorkeuzezenders
◆ Automatisch voorprogrammeren

◆ Radio Data Systeem ontvangst (alleen modellen voor Europa)

XM™ Satellite Radio (alleen modellen voor de V.S. en Canada)

◆ XM Satellite Radio ontvangst (met XM Mini-Tuner Dock en een antenne die los verkrijgbaar is bij XM Satellite Radio)
◆ Neural Surround decoder voor weergave van XM HD materiaal in XM Satellite Radio multikanaals uitzendingen, voor een volle, rijke surroundweergave
◆ XM Satellite Radio informaticweergave

iPod™ bediening mogelijk (alleen modellen voor de V.S., Canada en Australië)

♦ DOCK aansluiting voor een Yamaha iPod universeel dock (aansluitsokkel) (zoals de los verkrijgbare YDS-10), met ondersteuning voor iPod apparatuur (Click and Wheel), iPod nano en iPod mini
♦ Tonen van weergave-gegevens
♦ Mogelijkheid tot opladen batterij

Kenmerken

IntelliBeam

Het "Intelligerem"IntelliBeam" zijn handelsmerken van YAMAHA Corporation.

CINEMADSP

Het "Cinema DSP" zijn gedeponeerde handelsmerken van YAMAHA Corporation.

Gefabriceerd onder licentie van Dolby Laboratories. "Dolby", "Pro Logic", en het dubbele-D symbool zijn handelsmerken van Dolby Laboratories.

dts

Digital Surround | Neo:6*

“DTS” en “Neo:6” zijn gedeponeerde handelsmerken van DTS, Inc.

HDMI

"HDMI", het "HDMI" logo en "High-Definition Multimedia Interface" zijn handelsmerken of gedeponeerde handelsmerken van HDMI Licensing LLC.

Gefabriceerd onder licentie van 1 Ltd. Wereldwijde patent aangevraagd.

Het “ ”logo en “Digital Sound Projector ™” zijn handelsmerken van 1 Ltd.

TruBass, SRS en het "●"mbool zijn gedeponcerde handelsmerken van SRS Labs, Inc. TruBass technologie wordt gebruikt onder licentie van SRS Labs, Inc.

EUPHONY

EUPHONY™ is een handelsmerk van DiMAGIC Co., Ltd.

Gebruiken van deze handleiding

Opmerkingen

• In deze handleiding wordt beschreven hoe u dit toestel dient aan te sluiten en te bedienen. Voor details omtrent de bediening van externe componenten verwijzen we u naar de handleidingen van elk van de componenten in kwestie.
• De in deze handleiding beschreven handelingen dienen te worden uitgevoerd met de toetsen op de meegeleverde afstandsbediening, behalve waar anders staat aangegeven.
  • geeft een bedieningstip aan.
• Deze handleiding is gedrukt voor uw toestel geproduceerd werd. Daarom kunnen ontwerp en specificaties gewijzigd zijn als gevolg van verbeteringen enz. Als de handleiding en het product van elkaar verschillen, heeft het product de prioriteit.

1 Installeer dit toestel in uw luisterruimte.

Zie "Installatie" op bladzijde 16.

2 Sluit dit toestel aan op uw tv en andere externe apparatuur.

Zie "Verbindingen" op bladzijde 19.

3 Maak de afstandsbediening gebruiksklaar en zet dit toestel aan.

Zie "Van start" op bladzijde 30.

4 Schakel de AUTO SETUP in.

Zie “AUTO SETUP (IntelliBeam)” op bladzijde 35.

5 Laat een bron weergeven.

Zie "Weergave" op bladzijde 45.

6 Wijzig de instellingen voor de geluidsbundels en/of de CINEMA DSP instellingen.

Zie "Genieten van surroundweergave" op bladzijde 54.

Als u aanvullende instellingen en aanpassingen nodig vindt

7 Schakel de MANUAL SETUP in om instellingen aan te passen en/of afstandsbedieningscodes in te stellen.

Zie “MANUAL SETUP” op bladzijde 72 en “Afstandsbedieningsfuncties” op bladzijde 96.

Meegeleverde accessoires

Controleer of u alle volgende onderdelen inderdaad ontvangen hebt.

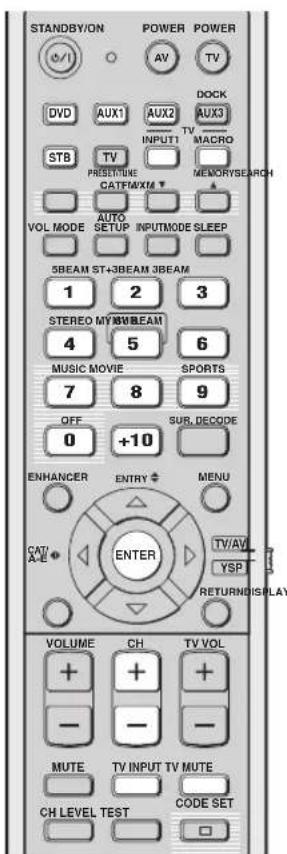

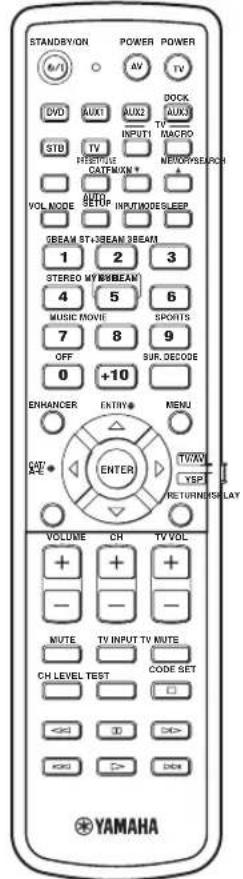

Afstandsbediening (×1)

STANDBYON POWER POWER AV TV DVD AUX1 AUX2 INPUT TV MACRO STB TV FEBRUSS CATTMON * AUDIO VOL MODE SETUP INPUT MODESLEEP GREAM ST+3BEAM 3BEAM 1 2 3 STEREO MY#BEAM 4 5 6 MUSIC MOVIE SPORTS 7 8 9 OFF SUR. DECODE 0 +10 ENHANCER ENTRY MENU CAT ALE ENTER TVWAL YSP RETURN#S#LAY VOLUME CH TV VOL. + - MUTE TV INPUT TV NUTE CH LEVEL TEST CODE SET << > <>< ><>< >><> YAMAHA

(Modellen voor de V.S. en Canada)

Batterijen (×2) (AA, R6, UM-3)

Demonstratie DVD (×1)

Bevestigingsmateriaal (×4)

Kabelklem (×1)

IntelliBeam microfoon (×1)

Kartonnen microfoonstandaard (×1)

Videokabel voor het in-beeld display (×1)

* Het aantal beschikbare talen hangt mede af van het model.

Bedieningsorganen en functies

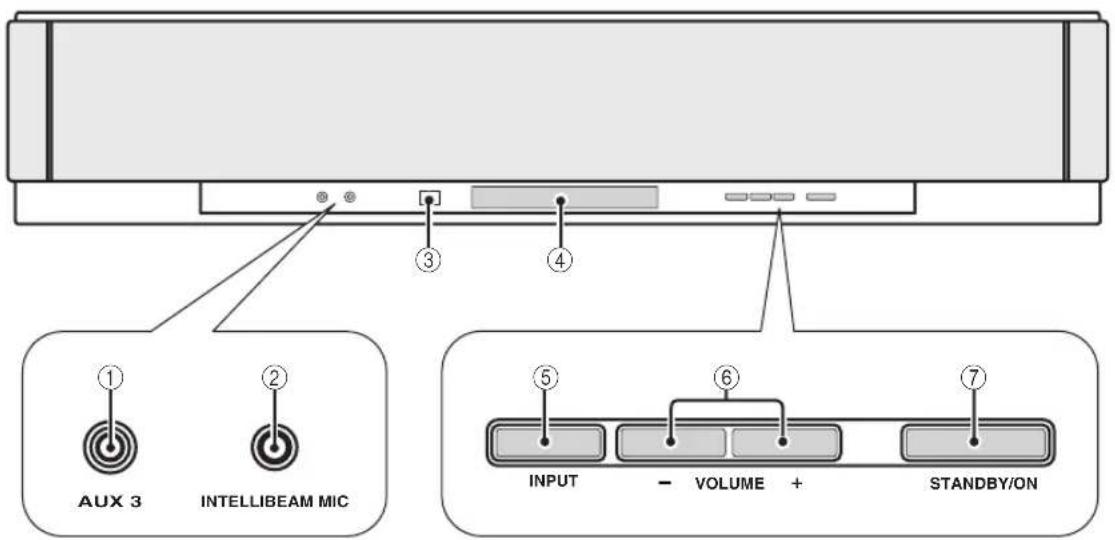

Voorpaneel

AUX 3 INTELLIBEAM MIC INPUT - VOLUME + STANDBY/ON

①AUX 3 ingangsaansluiting

Hierop kunt u uw draagbare audiospeler aansluiten (zie bladzijde 26).

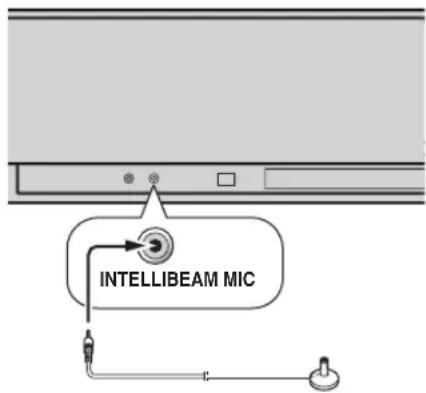

②INTELLIBEAM MIC aansluiting

Hierop kunt u de meegeleverde IntelliBeam microfoon voor de AUTO SETUP aansluiten (zie bladzijde 36).

③Sensor voor de afstandsbediening

Deze ontvangt de signalen van de afstandsbediening.

④Display voorpaneel

Hierop wordt informatie getoond over de bediening en de toestand waarin het toestel zich bevindt.

⑤INPUT

Druk herhaaldelijk op deze toets om een andere signaalbron in te schakelen (zie bladzijde 45).

Produceert een testtoon zodat u de geluidsbundels kunt afstellen (zie bladzijde 91).

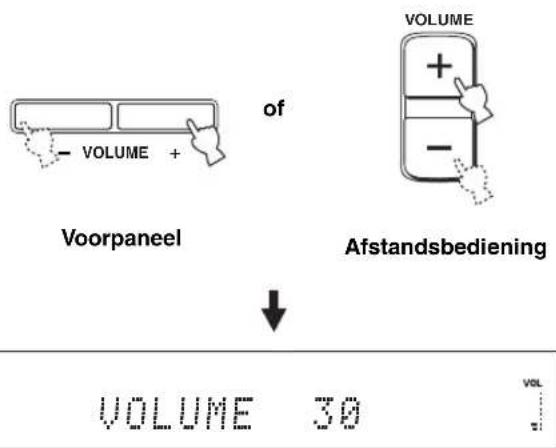

⑥VOLUME +/-

Hiermee kunt u het volume van alle audiokanalen tegelijk instellen (zie bladzijde 47).

⑦STANDBY/ON

Hiermee zet u het toestel aan of uit (standby, zie bladzijde 31).

Opmerkingen

- Wanneer u dit toestel aan zet, zult u een klik horen, gevolgd door een pauze van 4 a 5 seconden voor er geluid zal worden weergegeven.

- Wanneer het toestel uit (standby) staat, verbruikt het nog steeds een heel klein beetje stroom zodat er gereageerd kan worden op de infraroodsignalen van de afstandsbediening, of op eventueel binnenkomende HDMI signalen.

Display voorpaneel

①HDMI indicator

Licht op wanneer er een signaal van de geselecteerde signaalbron binnenkomt via de HDMI IN aansluiting(en).

②TUNER indicators

FM: Licht op wanneer dit toestel een FM uitzending ontvangt.

XM: MEMORY knippert tijdens het voorprogrammeren van de XM zenders (alleen op modellen voor de V.S. en Canada).

③CINEMA DSP indicator

Licht op wanneer er een geluidsveldprogramma is geselecteerd (zie bladzijde 64).

④PCM indicator

Licht op wanneer dit toestel PCM (Puls Code Modulatie) digitale audiosignalen produceert.

⑤Decoder indicators

Licht op wanneer de corresponderende decoder in werking is (zie bladzijde 56).

Opmerking

De neurale decoder is alleen beschikbaar op de modellen voor de V.S. en Canada.

⑥ENHANCER indicator

Licht op wanneer de Music Enhancer is geselecteerd (zie bladzijde 66).

⑦Volumeniveau indicator

Toont het huidige volumeniveau.

⑧DOCK indicator

(alleen modellen voor de V.S., Canada en Australië)

Licht op wanneer uw iPod (Click and Wheel), iPod nano, of iPod mini is aangesloten op dit toestel via de DOCK aansluiting van dit toestel.

⑨SRS TruBass indicator

Licht op wanneer TruBass is ingeschakeld (zie bladzijde 79).

⑩EQUAL indicator

Licht op wanneer de gelijkschakelingsfunctie voor het volume van de tv is geselecteerd (zie bladzijde 67).

⑪NIGHT indicator

Licht op wanneer één van de nacht-luisterfuncties is ingeschakeld (zie bladzijde 67).

⑫SLEEP indicator

Licht op wanneer de slaaptimer is ingesteld (zie bladzijde 68).

⑬ Radio Data Systeem indicators (alleen modellen voor Europa)

Tonen de huidige status van de Radio Data Systeem functies.

⑭XM indicator

(alleen modellen voor de V.S. en Canada)

Licht op wanneer u XM heeft geselecteerd als signaalbron.

⑮Multifunctioneel display

Hierop wordt informatie getoond in letters en cijfers wanneer u de parameters van het toestel instelt.

⑯Indicators ingangskanalen

Tonen informatie wanneer u de parameters van het toestel instelt. Deze geven aan uit welke kanalen het huidige digitale ingangssignaal bestaat (zie bladzijde 56).

[Non-Text]

U kunt de helderheid en andere instellingen van het display op het voorpanel regelen via de F.DISPLAY SET parameters in de MANUAL SETUP (zie bladzijde 83).

Achterpaneel

De illustratie hieronder toont het achterpaneel van modellen voor de V.S. en Canada.

DOCK AUDIO INPUT ANTENNA VIDEO AUX 1 AUXSTB SUBV/OOFER DIGITAL INPUT OUT AUX 2 DVD COAXIAL OPTICAL TV/STB IR INXM (AUX 1) 13 DVD IN 14 OUT HDMI 15 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ (Modellen voor de V.S. en Canada)

①ANTENNA aansluiting

Hierop dient u de FM antenne aan te sluiten (zie bladzijde 29).

②DOCK aansluiting

(alleen modellen voor de V.S., Canada en Australië)

Hierop kunt u een Yamaha iPod universeel dock (zoals een los verkrijgbare YDS-10) aansluiten (zie bladzijde 2 in de Referentiegids).

③AUX 1 AUDIO INPUT aansluitingen

Hiermee kunt u externe componenten analoog aansluiten (zie bladzijde 23).

④TV/STB AUDIO INPUT aansluitingen

Hierop kunt u uw tv, digitale satellietontvanger en kabel tv ontvanger analoog aansluiten (zie de bladzijden 22 en 24).

⑤VIDEO OUT aansluiting

Hierop kunt u de video-ingang van uw tv aansluiten om het in-beeld display (OSD) van dit toestel op het scherm weer te kunnen geven (zie bladzijde 22).

⑥SUBWOOFER OUT aansluiting

Hierop kunt u uw subwoofer aansluiten (zie bladzijde 28).

⑦AUX 2 COAXIAL DIGITAL INPUT aansluiting

Hierop kunt u externe componenten aansluiten via een coaxiaal digitale verbinding (zie bladzijde 27).

⑧AUX 1 OPTICAL DIGITAL INPUT aansluiting

Hierop kunt u externe componenten aansluiten via een optisch digitale verbinding (zie bladzijde 27).

⑨TV/STB OPTICAL DIGITAL INPUT aansluiting

Hierop kunt u uw tv, digitale satellietontvanger en kabel tv ontvanger aansluiten via een optisch digitale verbinding (zie de bladzijden 22 en 24).

⑩DVD COAXIAL DIGITAL INPUT aansluiting

Hierop kunt u uw DVD-speler aansluiten via een coaxiaal digitale verbinding (zie bladzijde 23).

⑪XM antenne-aansluiting

(alleen modellen voor de V.S. en Canada)

Hierop kunt u een XM Mini-Tuner Dock (los verkrijgbaar) aansluiten (zie bladzijde 5 in de Referentiegids).

⑫IR IN aansluiting

(alleen modellen voor de V.S. en Canada)

Deze aansluiting is uitsluitend bedoeld voor commercieel gebruik (zie bladzijde 29).

⑬AUX 1 HDMI IN aansluiting

Hierop kunt u uw digitale satellietontvanger, kabel-tv ontvanger, digitale radio-ontvanger of spelcomputer aansluiten via een HDMI verbinding (zie bladzijde 21).

⑭DVD HDMI IN aansluiting

Hierop kunt u uw DVD-speler aansluiten via een HDMI verbinding (zie bladzijde 21).

⑮HDMI OUT aansluiting

Verbind deze met de HDMI IN aansluiting op uw HDMI component, zoals een tv of projector die is aangesloten op dit toestel (zie bladzijde 21).

⑯Netsnoer

Sluit deze aan op het stopcontact (zie bladzijde 29).

Afstandsbediening (modellen voor Europa, Australië, Azië en Korea)

In dit hoofdstuk worden de functies van de bij dit systeem behorende afstandsbediening beschreven. Sommige toetsen met een asterisk (*) hebben dezelfde functies in de YSP zowel als de TV/AV bedieningsstanden (29).

U kunt ook andere apparatuur aansturen met de afstandsbediening wanneer u de juiste afstandsbedieningscodes geprogrammeerd heeft. Zie "Bedienen van andere componenten" op bladzijde 97 voor details.

STANDBY/ON POWER POWER AV TV DV0 AUX1 AUX2 AUX3 STB TV INPUT1 MACRO FM PRESIT/TIME A-E MEMORYSEARCH VOL MODE SETUP INPUTMODE SLEEP 5BEAM ST+3BEAM 3BEAM 1 2 3 STEREO MY BEAM MY SUR. 4 5 6 MUSIC MOVIE SPORTS 7 8 9 OFF SUR. DECODE 0 +10 ENHANCER ENTRY MENU A-E# ENTER TV/AV YSP RETURNDISPLAY VOLUME CH TV VOL + + - - - MUTE TV INPUT TV MUTE CH LEVEL TEST CODE SET <><><><> K<><><><> YAMAHA

①Infrarood venster

Hiervandaan worden de infraroodsignalen verzonden. Richt dit venster op de component die u wilt bedienen.

②STANDBY/ON

Hiermee zet u het toestel uit (standby) (zie bladzijde 31).

③Zend-indicator

Licht op wanneer er infraroodsignalen worden uitgezonden.

④Ingangskeuzetoetsen

Hiermee kunt u een signaalbron selecteren (DVD, AUX1, AUX2, AUX3, STB, TV of FM).

⑤VOL MODE

Hiermee kunt u de volumefuncties aan of uit zetten (zie bladzijde 67).

⑥AUTO SETUP

Hiermee kunt u het AUTO SETUP menu openen (zie bladzijde 35).

⑦CINEMA DSP programmatoetsen

Hiermee kunt u de CINEMA DSP programma's selecteren (zie bladzijde 63).

⑧ENHANCER

Hiermee kunt u de Music Enhancer aan of uit zetten (zie bladzijde 66).

⑨Cursortoetsen △ ↗ ◁ ↓ / , ENTER

Hiermee kunt u SET MENU items selecteren en instellen.

⑩DISPLAY

Toont informatie over het geselecteerde ingangssignaal.

⑪VOLUME +/-

Hiermee verhoogt of verlaagt u het door dit toestel geproduceerde volumeniveau (zie bladzijde 47).

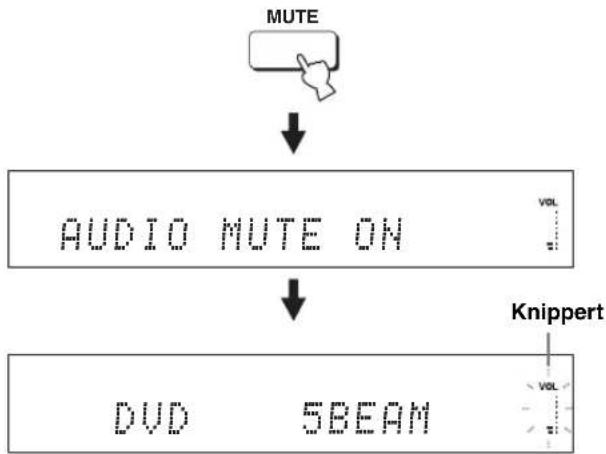

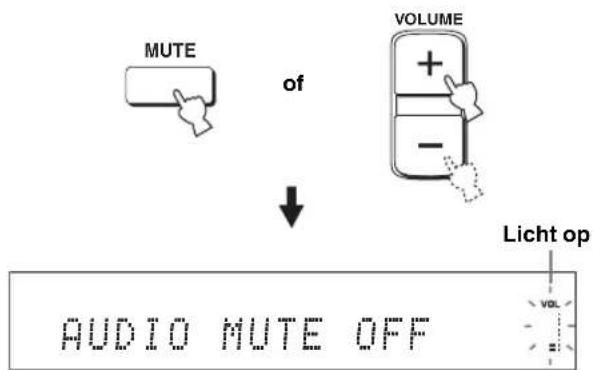

⑫MUTE

Deze toets schakelt de geluidsweergave tijdelijk uit. Druk nog eens op deze toets om de geluidsweergave op het oorspronkelijke volume voort te zetten (zie bladzijde 47).

⑬TV INPUT

Schakelt heen en weer tussen de signaalbronnen op de tv (zie bladzijde 97).

⑭CH LEVEL

Instellen van het volumeniveau voor elk kanaal (zie bladzijde 85).

⑮TEST

Hiermee kunt u een testtoon laten weergeven bij het instellen van het uitgangsniveau van elk van de kanalen (zie bladzijde 84).

⑯DVD-speler/Videorecorder bedieningstoetsen

Hiermee kunt u uw DVD-speler of videorecorder bedienen (zie de bladzijden 98 en 99).

⑰My Beam microfoon

Deze vangt de door dit toestel geproduceerde testtonen op bij gebruik van de My Beam automatische instelfunctie (zie bladzijde 61).

⑱TV POWER

Hiermee zet u uw tv aan of uit (standby) (zie bladzijde 97).

⑲AV POWER

Hiermee zet u de geselecteerde component aan of uit (standby) (zie de bladzijden 98 en 99).

⑳INPUT1

Schakelt over naar een andere signaalbron op uw tv (zie bladzijde 97).

②1MACRO

Hiermee kunt u de macro-functie voor de tv instellen (zie bladzijde 100).

⑳/▲

Schakelt over naar een andere voorkeuzezender (1 t/m 8) wanneer dit toestel een FM uitzending ontvangt (zie bladzijde 52).

②3A-E

Schakelt over naar een andere voorkeuzegroep (A t/m E) wanneer dit toestel een FM uitzending ontvangt (zie bladzijde 52).

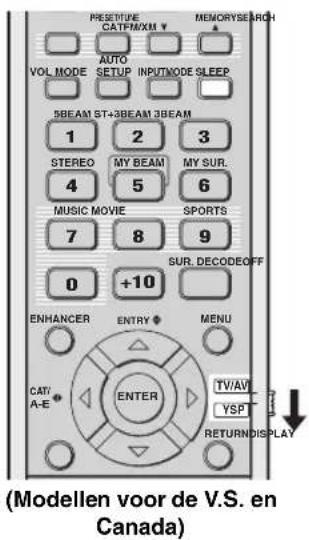

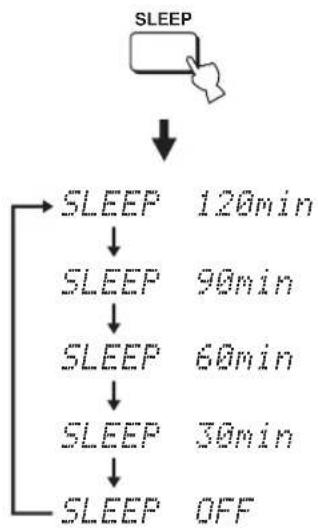

⑳SLEEP

Hiermee kunt u de slaaptimer instellen (zie bladzijde 68).

⑲INPUTMODE

Schakelt tussen de ingangsfuncties (AUTO, DTS en ANALOG) (zie bladzijde 87).

⑳Geluidsbundel functietoetsen

Hiermee kunt u de gebruiksfunctie voor de geluidsbundels wijzigen (zie de bladzijden 54, 60 en 61).

⑳SUR. DECODE

Hiermee selecteert u de surroundfunctie voor de geluidsweergave (zie bladzijde 57).

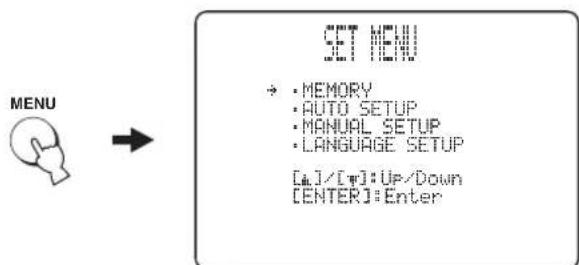

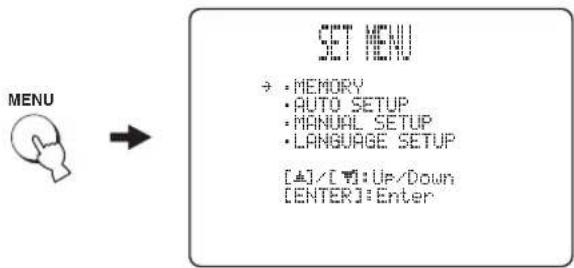

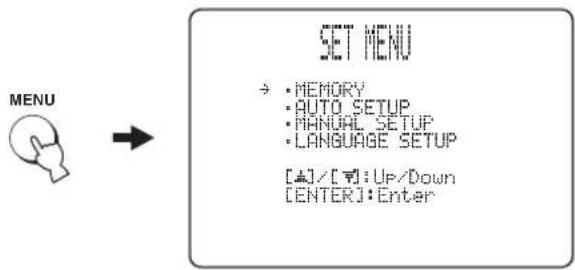

⑳MENU

Laat het setup instelmenu op uw tv of monitor verschijnen (zie de bladzijden 37 en 73).

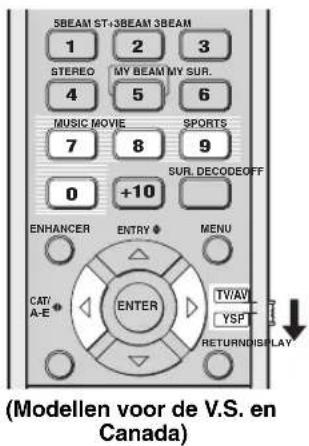

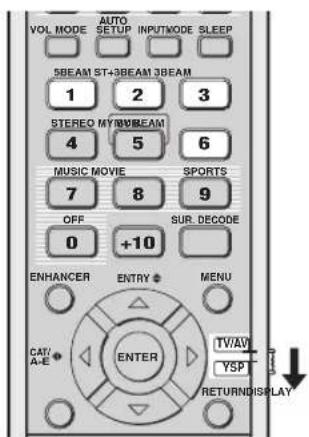

⑲Keuzeschakelaar bedieningsfunctie

Hiermee kunt u de bedieningsfunctie van dit toestel kiezen. Kies YSP wanneer u dit toestel zelf wilt bedienen, of TV/AV wanneer u de tv of andere audiovisuele apparatuur wilt bedienen.

③0RETURN

Hiermee selecteert u de instellingen voor de slaaptimer, of gaat u terug naar het vorige SET MENU scherm.

③1 TV VOL +/-

Regelt het volume van uw tv (zie bladzijde 97).

③2CH+/-

Wisselt de kanalen op uw tv, digitale satellietontvanger, kabel-tv ontvanger of videorecorder (zie de bladzijden 97 en 99).

③3TV MUTE, CODE SET

Hiermee kunt u de geluidsweergave van uw tv tijdelijk uitschakelen (zie bladzijde 97).

Hiermee kunt u afstandsbedieningscodes instellen (zie bladzijde 96).

Opmerking

De ②2 en ③3 functies zijn alleen beschikbaar wanneer er FM zenders zijn voorgeprogrammeerd.

Bedieningsorganen en functies

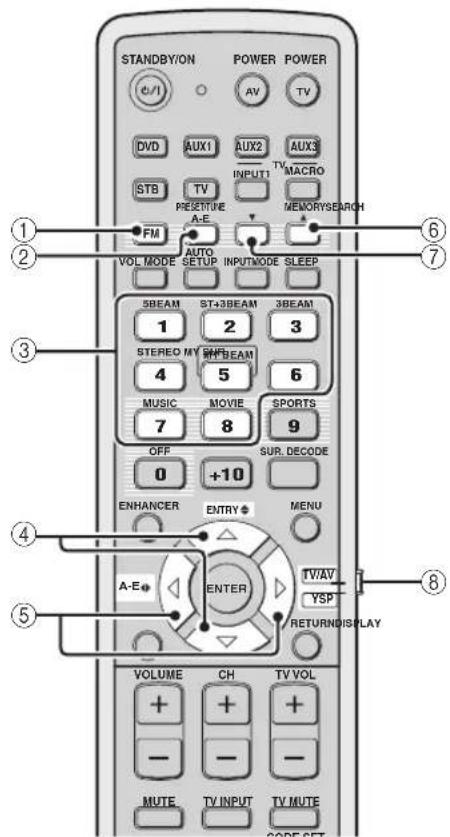

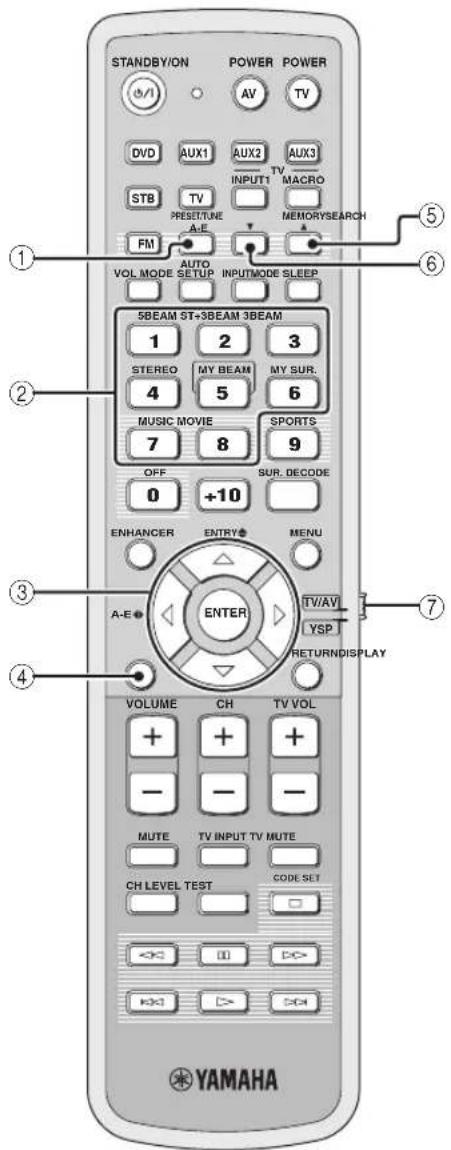

In dit hoofdstuk worden de functies van de afstandsbediening beschreven voor het bedienen van de FM radio, het Radio Data Systeem of een iPod wanneer de TV/AV stand is ingeschakeld met de keuzeschakelaar voor de bedieningsfunctie (⑦). Wij wijzen u erop de bedieningsfuncties voor het Radio Data Systeem alleen beschikbaar zijn op de modellen voor Europa, en die voor een iPod alleen op modellen voor Australië.

STANDBY/ON POWER POWER AV TV DVD AUX1 AUX2 AUX3 INPUT1 MACRO STB TV PRESET/TURE A-E FM AUTO VOL MODE SETUP INPUTMODE SLEEP 5BEAM ST+3BEAM 3BEAM 1 2 3 STEREO MY BEAM MY SUR. 4 5 6 MUSIC MOVIE SPORTS 7 8 9 OFF SUR. DECODE 0 +10 ENHANCER ENTRY MENU A-E ENTER TV/AV YSP RETURNDISPLAY VOLUME CH TV VOL + + + - - - MUTE TV INPUT TV MUTE CH LEVEL TEST CODE SET <> <> <> <> YAMAHA

①PRESET/TUNE

FM: Schakelt tussen de zoekfuncties voor voorkeuzezenders en automatisch afstemmen (zie de bladzijden 49 t/m 52).

②Cijfertoetsen

FM: Gebruik ENTRY ( / ) om het voorkeuzenummer (1 t/m 8) of de frequentie (zie de bladzijden 49 t/m 52) te wijzigen. Gebruik A-E ( / ) om de voorkeuzegroep (1 t/m 8) of de frequentie (A t/m E) te wijzigen (zie de bladzijden 51 en 52). Gebruik ENTER om de ingevoerde gegevens te bevestigen.

Deze functies zijn ook beschikbaar wanneer dit toestel Radio Data Systeem signalen ontvangt (zie bladzijde 52) of weergeeft van uw iPod (zie bladzijde 2 in de Referentiegids).

④DISPLAY

Radio Data Systeem en iPod: Toont informatie wanneer dit toestel Radio Data Systeem signalen ontvangt (zie bladzijde 52) of weergeeft van uw iPod (zie bladzijde 2 in de Referentiegids).

⑤MEMORY

FM: Slaat de voorkeuzezenders op (zie de bladzijden 50 en 51).

Deze functie is ook beschikbaar wanneer dit toestel Radio Data Systeem signalen ontvangt (zie bladzijde 52).

⑥SEARCH

FM: Schakelt tussen automatisch en handmatig afstemmen (zie bladzijde 49).

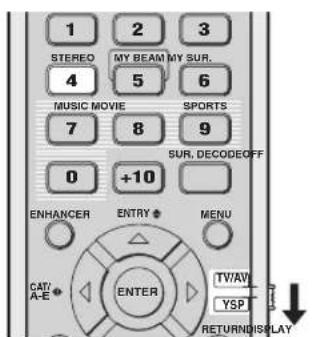

⑦Keuzeschakelaar bedieningsfunctie

Hiermee kunt u de bedieningsfunctie van dit toestel kiezen. Kies YSP wanneer u dit toestel zelf wilt bedienen, of TV/AV wanneer u de tv of andere audiovisuele apparatuur wilt bedienen.

Afstandsbediening (modellen voor de V.S. en Canada)

In dit hoofdstuk worden de functies van de bij dit systeem behorende afstandsbediening beschreven. Sommige toetsen met een asterisk (*) hebben dezelfde functies in de YSP zowel als de TV/AV bedieningsstand (29).

U kunt ook andere apparatuur aansturen met de afstandsbediening wanneer u de juiste afstandsbedieningscodes geprogrammeerd heeft. Zie "Bedienen van andere componenten" op bladzijde 97 voor details.

STANDBY/ON POWER POWER AV TV DOCK DVD AUX1 AUX2 AUX3 STB TV INPUT1 MACRO PRESET/LUE MEMORYSEARCH CAT/FM/YM* MEMORYSEARCH AUTO VOL MODE SETUP INPUTMODE SLEEP 5BEAM ST+3BEAM 3BEAM 1 2 3 STEREO MY BEAM MY SUR. 4 5 6 MUSIC MOVIE SPORTS 7 8 9 OFF SUR. DECODE 0 +10 ENHANCER ENTRY MENU ENTER TV/AV YSP RETURN DISPLAY VOLUME CH TV VOL + - - - MUTE TV INPUT TV MUTE CH LEVEL TEST CODE SET <-> [O] [O] OK [O] OK YAMAHA

①Infrarood venster

Hiervandaan worden de infraroodsignalen verzonden. Richt dit venster op de component die u wilt bedienen.

②STANDBY/ON

Hiermee zet u het toestel uit (standby, zie bladzijde 31).

③Zend-indicator

Licht op wanneer er infraroodsignalen worden uitgezonden.

④Ingangskeuzetoetsen

Hiermee kunt u een signaalbron selecteren (DVD, AUX1, AUX2, AUX3/DOCK, STB, TV of FM/XM).

⑤VOL MODE

Hiermee kunt u de volumefuncties aan of uit zetten (zie bladzijde 67).

⑥AUTO SETUP

Hiermee kunt u het AUTO SETUP menu openen (zie bladzijde 35).

⑦Geluidsveldprogramma-toetsen

Hiermee kunt u de geluidsveldprogramma's selecteren (zie bladzijde 63).

⑧ENHANCER

Hiermee kunt u de Music Enhancer aan of uit zetten (zie bladzijde 66).

⑨Cursortoetsen ↗, ENTER

Hiermee kunt u SET MENU items selecteren en instellen.

⑩DISPLAY

Toont informatie over het geselecteerde ingangssignaal.

⑪VOLUME +/-

Hiermee verhoogt of verlaagt u het door dit toestel geproduceerde volumeniveau (zie bladzijde 47).

⑫MUTE

Deze toets schakelt de geluidsweergave tijdelijk uit. Druk nog eens op deze toets om de geluidsweergave op het oorspronkelijke volume voort te zetten (zie bladzijde 47).

⑬TV INPUT

Schakelt heen en weer tussen de signaalbronnen op uw tv (zie bladzijde 97).

⑭CH LEVEL

Instellen van het volumeniveau voor elk kanaal (zie bladzijde 85).

⑮TEST

Hiermee kunt u een testtoon laten weergeven bij het instellen van het uitgangsniveau van elk van de kanalen (zie bladzijde 84).

Bedieningsorganen en functies

⑯DVD-speler/Videorecorder bedieningstoetsen

Hiermee kunt u uw DVD-speler of videorecorder bedienen (zie de bladzijden 98 en 99).

⑰My Beam microfoon

Deze vangt de door dit toestel geproduceerde testtonen op bij gebruik van de My Beam automatische instelfunctie (zie bladzijde 61).

⑱TV POWER

Hiermee zet u uw tv aan of uit (standby) (zie bladzijde 97).

⑲AV POWER

Hiermee zet u de geselecteerde component aan of uit (standby) (zie de bladzijden 98 en 99).

⑳INPUT1

Schakelt over naar een andere signaalbron op uw tv (zie bladzijde 97).

②1MACRO

Hiermee kunt u de macro-functie voor de tv instellen (zie bladzijde 100).

②/▲

Schakelt over naar een andere voorkeuzezender (1 t/m 8) wanneer dit toestel een FM uitzending of XM kanaal ontvangt (zie bladzijde 52).

②3CAT

Schakelt over naar een andere voorkeuzegroep (A t/m E) wanneer dit toestel een FM uitzending of XM kanaal ontvangt (zie bladzijde 52).

⑳SLEEP

Hiermee kunt u de slaaptimer instellen (zie bladzijde 68).

⑲INPUTMODE

Schakelt tussen de ingangsfuncties (AUTO, DTS en ANALOG) (zie bladzijde 87).

⑳Geluidsbundel functietoetsen

Hiermee kunt u de gebruiksfunctie voor de geluidsbundels wijzigen (zie de bladzijden 54, 60 en 61).

⑳SUR. DECODE

Hiermee selecteert u de surroundfunctie voor de geluidsweergave (zie bladzijde 57).

⑳MENU

Laat het setup instelmenu op uw tv of monitor verschijnen (zie de bladzijden 37 en 73).

⑲Keuzeschakelaar bedieningsfunctie

Hiermee kunt u de bedieningsfunctie van dit toestel kiezen. Kies YSP wanneer u dit toestel zelf wilt bedienen, of TV/AV wanneer u de tv of andere audiovisuele apparatuur wilt bedienen.

③0RETURN

Hiermee selecteert u de instellingen voor de slaaptimer, of gaat u terug naar het vorige SET MENU scherm.

③1 TV VOL +/-

Regelt het volume van uw tv (zie bladzijde 97).

③2CH+/-

Wisselt de kanalen op uw tv, digitale satellietontvanger, kabel-tv ontvanger of videorecorder (zie de bladzijden 97 en 99).

③3TV MUTE, CODE SET

Hiermee kunt u de geluidsweergave van uw tv tijdelijk uitschakelen (zie bladzijde 97).

Hiermee kunt u afstandsbedieningscodes instellen (zie bladzijde 96).

Opmerking

De ②2 en ②3 functies zijn alleen beschikbaar wanneer er FM/XM zenders zijn voorgeprogrammeerd.

In dit hoofdstuk worden de functies van de afstandsbediening beschreven voor het bedienen van de FM radio, XM Satellite Radio, of een iPod wanneer de TV/AV stand is ingeschakeld met de keuzeschakelaar voor de bedieningsfunctie (⑦).

STANDBY/ON POWER POWER AV TV DVD AUX1 AUX2 DOCK INPUT1 TV MACRO STB TV RESET/TIME MEMORYSEARCH CATFM/XM AUTO INPUTMODE SLEEP VOL MODE SETUP 5BEAM ST+3BEAM 3BEAM 1 2 3 STEREO MY BEAM MY SUR. 4 5 6 MUSIC MOVIE SPORTS 7 8 9 OFF SUR, DECODE 0 +10 ENHANCER ENTRY MENU CATA A-E ENTER TV/AV YSP RETURN DISPLAY VOLUME CH TV VOL + + + - - - MUTE TV INPUT TV MUTE CH LEVEL TEST CODE SET OK OK OK OK YAMAHA

①PRESET/TUNE

FM: Schakelt tussen de zoekfuncties voor voorkeuzezenders en automatisch afstemmen (zie de bladzijden 49 t/m 52).

②Cijfertoetsen

FM: Gebruik ENTRY ♦ ( / ) om het voorkeuzenummer (1 t/m 8) of de frequentie (zie de bladzijden 49 t/m 52) te wijzigen. Gebruik CAT/A-E ◆ ( ◆ ) om de voorkeuzegroep (1 t/m 8) of de frequentie (A t/m E) te wijzigen (zie de bladzijden 51 en 52). Gebruik ENTER om de ingevoerde gegevens te bevestigen. XM: Gebruik ENTRY ♦ ( / ) om XM kanalen te selecteren in de zoekfunctie voor alle kanalen/categorie zoekfunctie en om de voorkeuzezender (1 t/m 8) te selecteren in de zoekfunctie voor voorkeuzezenders. Gebruik CAT/A-E ◆ ( / ) om XM categorieën te selecteren in de zoekfunctie voor alle kanalen/categorie zoekfunctie en om de voorkeuzegroep (A t/m E) te selecteren in de zoekfunctie voor voorkeuzezenders. Gebruik ENTER om de ingevoerde gegevens te bevestigen (zie de bladzijden 7 en 8 in de Referentiegids).

[NO TEXT]

Deze functies zijn ook beschikbaar wanneer dit toestel weergeeft van uw iPod (zie bladzijde 2 in de Referentiegids).

④DISPLAY

XM en iPod: Toont informatie wanneer dit toestel een XM kanaal ontvangt (zie bladzijde 10 in de Referentiegids) of weergeeft van uw iPod (zie bladzijde 3 in de Referentiegids).

⑤MEMORY

FM: Slaat de voorkeuzezenders op (zie de bladzijden 50 en 51).

XM: Hiermee kunt u de voorgeprogrammeerde zenders opslaan (zie bladzijde 9 in de Referentiegids).

⑥SEARCH

FM: Schakelt tussen automatisch en handmatig afstemmen (zie bladzijde 49).

XM: Schakelt tussen de diverse zoekfuncties (Alle kanalen, Categorie, en Voorkeuzezenders) (zie de bladzijden 7 en 8 in de Referentiegids).

⑦Keuzeschakelaar bedieningsfunctie

Hiermee kunt u de bedieningsfunctie van dit toestel kiezen. Kies YSP wanneer u dit toestel zelf wilt bedienen, of TV/AV wanneer u de tv of andere audiovisuele apparatuur wilt bedienen.

Installatie

In dit hoofdstuk wordt beschreven wat een geschikte plek is om het toestel op te stellen, met behulp van een metalen wandbeugel, een rek of een standaard.

Afhankelijk van uw installatie kunt u de aansluitingen met de externe apparatuur maken voor u dit toestel installeert. We raden u aan alle apparatuur, inclusief dit toestel eerst even tijdelijk op te stellen zodat u kunt beslissen welke procedure u het eerst dient uit te voeren. Vooral wanneer u een HDMI verbinding wilt maken raden we u aan deze eerst even te proberen voor u alle apparatuur gaat installeren (zie bladzijde 21).

Voor u dit toestel gaat installeren

Dit toestel zorgt voor surroundweergave door gericht geprojecteerde geluidsbundels te weerkaatsen via de wanden van uw luisterruimte. Het is mogelijk dat het surroundeffect zoals geproduceerd door dit toestel tegenvalt wanneer het toestel is geïnstalleerd op één van de volgende plekken.

• In kamers met wanden die de geluidsbundels onvoldoende reflecteren
• Kamers met akoestisch absorberende wanden
• Kamers met afmetingen die buiten de volgende maten vallen: B (3 t/m 7 m) x H (2 t/m 3,5 m) x D (3 t/m 7 m)
• Kamers met minder dan 1,8 m afstand tussen de luisterplek en dit toestel
• Kamers waarin voorwerpen, zoals meubilair de geluidsbundels zullen hinderen
• Kamers waarin de luisterplek zich dicht bij een wand bevindt
• Kamers waarin de luisterplek zich niet voor dit toestel bevindt

• U kunt van surroundweergave profiteren als u My Surround (zie bladzijde 55) kiest als weergavefunctie voor de geluidsbundels, ook als uw kamer niet voldoet aan de bovenstaande voorwaarden (behalve wanneer de luisterplek zich niet recht voor dit toestel bevindt).
• U kunt ook van surroundweergave profiteren door 2-kanaals of 5-kanaals stereoweergave te selecteren (zie bladzijde 60) of My Beam (zie bladzijde 61) als weergavefunctie voor de geluidsbundels, ook als uw kamer niet voldoet aan de bovenstaande voorwaarden.

Bij het installeren van dit toestel moet u voldoende ventilatieruimte vrij laten zodat de gegenereerde warmte weg kan. Laat tenminste 5 cm ruimte vrij boven of onder dit toestel.

Zij-aanzicht 5 cm of meer Voor Achter

Opmerkingen

• We raden u niet aan dit toestel direct op de vloer van uw luisterruimte te plaatsen. Installeer dit toestel met behulp van een metalen wandbeugel, rek of standaard.
• Dit toestel weegt 11,5 kg. U dient er zorg voor te dragen dat het toestel niet kan vallen wanneer het wordt blootgesteld aan trillingen, bijvoorbeeld bij een aardbeving, en dat het toestel buiten bereik van kinderen blijft.
• Bij gebruik van een conventionele tv met een beeldbuis (CRT), mag dit toestel niet direct boven uw tv worden geïnstalleerd.
• Dit toestel is magnetisch afgeschermd. Indien echter het beeld van uw tv toch gestoord of vervormd raakt, raden we u aan dit toestel verder bij uw tv vandaan te zetten.

Installeren van dit toestel

Installeer het toestel zo dat de geluidsbundels niet gehinderd worden door obstakels, zoals meubilair. Anders is het mogelijk dat het surroundeffect tegenvalt.

U kunt dit toestel parallel aan de wand of in een hoek installeren.

Installatie parallel aan een wand

Installeer dit toestel exact in het midden van de wand, zoals gemeten vanaf de linker en rechter hoek.

Voorwerpen zoals meubelstukken

Hoekinstallatie

Installeer dit toestel in de hoek, met een hoek van 40° tot 50° ten opzichte van de beide wanden.

40° t/m 50°

Voorwerpen zoals meubelstukken

■ Installatievoorbeelden

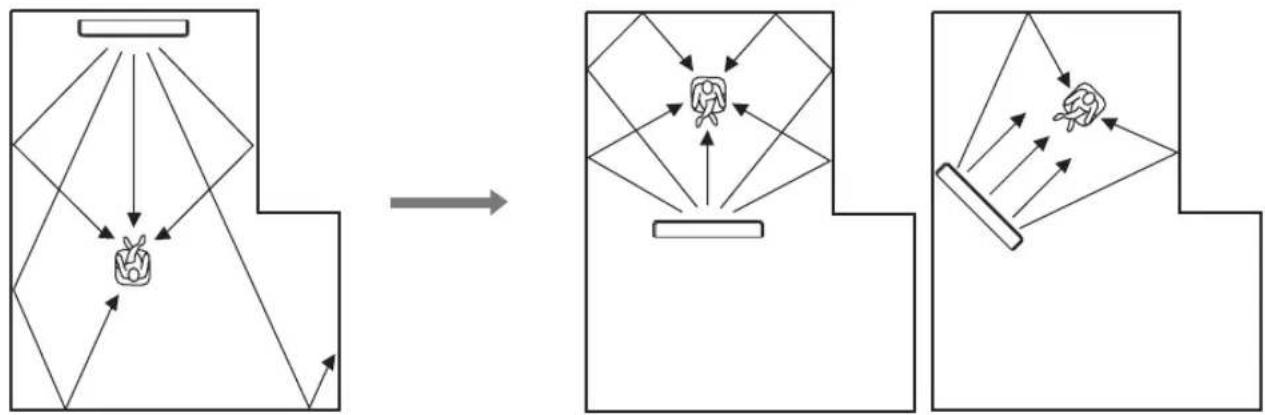

Voorbeeld 1

Installeer dit toestel zo dicht mogelijk bij het exacte midden van de wand.

Installeer dit toestel zo, dat de geluidsbundels via de wanden weerkaatst kunnen worden.

Installeer dit toestel zo precies mogelijk recht voor uw normale luisterplek.

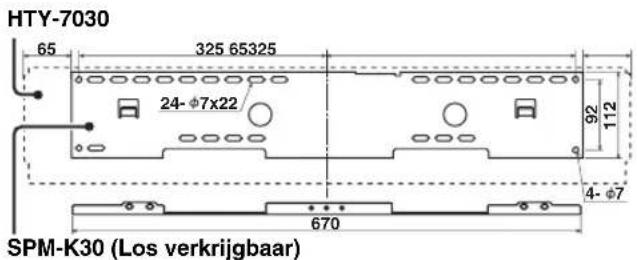

■ Bij gebruik van een metalen wandbeugel

U kunt de los verkrijgbare metalen wandbeugel gebruiken om dit systeem aan de wand van uw luisterruimte te bevestigen.

Metalen wandbeugel Dit toestel tv

HTY-7030 65 325 65325 24-φ7x22 92 112 4-φ7 670 SPM-K30 (Los verkrijgbaar)

Voor details omtrent het bevestigen van de metalen beugel aan de wand en het bevestigen van dit systeem aan de metalen beugel verwijzen we u naar de instructies zoals meegeleverd met de beugel.

■ Bij gebruik van een standaard

U kunt uw tv installeren op een in de handel verkrijgbare standaard of op een rek of kast en dit toestel onder uw tv installeren.

tv Standaard Dit toestel

Raadpleeg de instructies voor de standaard in kwestie voor details omtrent het installeren daarvan, of hoc u dit toestel en de tv aan de standaard dient te bevestigen.

■ Bij gebruik van een rek of kast

U kunt dit systeem boven of onder uw tv installeren in een in de handel verkrijgbaar rek.

Wanneer dit toestel boven uw tv geïnstalleerd is

Wanneer dit toestel onder uw tv geïnstalleerd is

Opmerking

Voor de installatie dient u zich ervan te verzekeren dat het rek of de kast groot genoeg is om voldoende ventilatie rond het toestel toe te laten (zie bladzijde 16) en sterk genoeg om het gewicht van zowel dit toestel als uw tv te kunnen dragen.

■ Bevestigen van het toestel

Haal de beschermlaag van elk van de vier meegeleverde stukken bevestigingsmateriaal (klittenband) en bevestig ze met de ene kant onderaan de vier hoeken van dit toestel en met de andere kant aan de bovenzijde van de plank, het rek enz.

Dit toestel Haal de beschermlaag los Bevestigingsmateriaal

Opmerkingen

• Installeer dit toestel niet bovenop een hellend oppervlak. Hierdoor zou het toestel kunnen vallen, hetgeen tot letsel zou kunnen leiden.
• U moet het oppervlak van het rek e.d. schoonmaken voor u de bevestigingsmaterialen erop aanbrengt. Wanneer er plakband wordt aangebracht op een vuil of nat oppervlak, zal dit de kleefkracht nadelig beïnvloeden, waardoor het toestel zal kunnen vallen.

Verbindingen

Dit toestel is uitgerust met de volgende soorten audio/video in-/uitgangsaansluitingen:

Voor audio ingangssignalen

• 2 optisch digitale ingangsaansluitingen
- 2 coaxiaal digitale ingangsaansluitingen
- 2 sets analoge ingangsaansluitingen
- 1 universeel dock (alleen modellen voor de V.S., Canada en Australië)

Voor audio/video ingangssignalen

• 2 HDMI ingangsaansluitingen

Voor audio uitgangssignalen

• 1 subwoofer uitgangsaansluiting
• 1 HDMI uitgangsaansluiting
• 1 analoge uitgangsaansluiting

Voor audio/video uitgangssignalen

Voor video uitgangssignalen

Via deze in-/uitgangsaansluitingen kunt u externe apparatuur aansluiten, zoals uw tv, DVD-speler, videorecorder, digitale satellietontvanger, kabel-tv ontvanger, digitale radio, draagbare audiospeler, spelcomputer, of iPod. Bovendien kunt u profiteren van extra versterke lage tonen door een subwoofer aan te sluiten op dit toestel. Voor details omtrent hoe u diverse soorten apparatuur dient aan te sluiten op dit toestel, zie de bladzijden 21 t/m 28.

LET OP

• Sluit dit toestel of één van de andere componenten pas aan op het lichtnet wanneer alle verbindingen tussen de componenten gemaakt zijn.
• Haal eerst de stekker uit het stopcontact voor u aansluitingen gaat maken of veranderen en voor u het toestel gaat verplaatsen of schoonmaken.

Voor u andere apparatuur gaat aansluiten

■ Voor de aansluitingen gebruikte kabels

Audio/Video

HDMI kabel

Audio

1 Audio penstekkerkabel (meegeleverd)

2 Optische kabel (meegeleverd)

3 Digitale audio penstekkerkabel (meegeleverd)

4 3,5 mm stereo ministekker kabel

5 Subwoofer penstekkerkabel

Video

1 Videokabel voor het in-beeld display (OSD) (meegeleverd)

■ Opmerkingen bij het aansluiten van de optische kabel

• Trek het dopje van de aansluiting voor u de optische kabel ermee verbindt. Wanneer u de optische kabel niet gebruikt, moet u het dopje weer netjes terug op zijn plaats doen.
• Let erop dat u het stekkertje van de optische kabel op de juiste manier in de aansluiting doet.

Dopje

■ Kabels vastzetten

Om te voorkomen dat er stekkers losraken, kunt u de meegeleverde kabelklem op een geschikte plek aan het achterpaneel van dit toestel bevestigen met de open zijde van de klem naar boven om zo de kabels op hun plek te houden.

Optische kabel Aan dit toestel bevestigen

■ Informatie over HDMI™

Audiosignalen

Signaalbron Audiosignaaltype
DVD Video Dolby Digital, DTS, PCM
DVD Audio	2-kanaals stereo (tot 96 kHz/24 bits)
Blu-ray Disc HD DVD	Dolby Digital, DTS, PCM

Opmerkingen

• Wanneer er DVD audio met CPPM kopieerbeveiliging wordt weergegeven, is het mogelijk, afhankelijk van het type DVD-speler, dat er geen video- en audiosignalen worden gereproduceerd.
• Dit toestel is niet geschikt voor niet met HDCP compatibele HDMI of DVI apparatuur.

• We raden u aan een in de handel verkrijgbare HDMI kabel te gebruiken die korter is dan 5 meter en die voorzien is van het HDMI logo.
• Gebruik een conversiekabel (HDMI aansluiting DVI-D aansluiting) om dit toestel aan te sluiten op andere DVI apparatuur.

■ Voorrangsvolgorde voor audio ingangsaansluitingen

Wanneer er meerdere soorten audiosignalen tegelijk binnenkomen van één en dezelfde signaalbron, zal dit toestel de audiosignalen weergeven op basis van de volgende voorrangsvolgorde: HDMI → Digitaal → Analoog Volgens de standaardinstelling zijn deze ingangsaansluitingen toegewezen aan de volgende signaalbronnen:

IngangsaansluitingSignaalbron	HDMI Digitaal	Analoog
TV/STB		√
DVD	√	√
AUX 1	√	√
AUX 2		√
AUX 3

Aansluitingen met HDMI kabels

Dit toestel is uitgerust met 2 HDMI ingangsaansluitingen en 1 HDMI uitgangsaansluiting. Als uw tv, en eventuele andere apparatuur, voorzien is van HDMI aansluitingen, kunt u HDMI kabels gebruiken voor makkelijke en eenvoudige verbindingen en kunt u de aansluitprocedures op de bladzijden 22 t/m 25 overslaan. Als uw tv een ingebouwde digitale satellietontvanger heeft en een optisch digitale uitgangsaansluiting, dient u de optisch digitale uitgangsaansluiting van uw tv te verbinden met de TV/STB OPTICAL DIGITAL INPUT aansluiting van dit toestel.

Opmerkingen

• Ook als u uw tv met dit toestel heeft verbonden via de HDMI aansluiting, moet u de video ingangsaansluiting van uw tv verbinden met de VIDEO OUT aansluiting van dit toestel om de in-beeld display (OSD) op het beeldscherm te kunnen zien.
• Wanneer HDMI CONTROL is ingesteld op OFF (zie bladzijde 82) en dit toestel uit (standby) staat, zullen signalen die binnenkomen via de HDMI IN aansluitingen niet worden gereproduceerd via de HDMI OUT aansluiting.

Wij raden u aan de HDMI kabel(s) vast te zetten met plakband o.i.d. wanneer u HDMI kabel(s) heeft verbonden met de HDMI aansluiting(en) van dit toestel.

Achterpaneel van dit toestel

Audio/Video

HDMI kabel Videokabel voor het in-beeld display (OSD)

Video

Audio

Optische kabel

Aansluiten van een tv

Voor audioverbindingen dient u de analoge audio uitgangsaansluitingen van uw tv te verbinden met de TV/STB AUDIO INPUT aansluitingen van dit toestel. Als uw tv een optisch digitale uitgangsaansluiting heeft, dient u de optisch digitale uitgangsaansluiting van uw tv te verbinden met de TV/STB OPTICAL DIGITAL INPUT aansluiting van dit toestel. Voor videoverbindingen dient u de video ingangsaansluiting van uw tv te verbinden met de VIDEO OUT aansluiting van dit toestel om om het in-beeld display (OSD) te kunnen aflezen wanneer u de systeeminstellingen regelt via het SET MENU.

Om te voorkomen dat de optische kabel losraakt, dient u deze vast te zetten met de meegeleverde kabeklem (zie bladzijde 20).

Opmerkingen

• Als u tegelijkertijd analoge en optisch digitale audioverbindingen maakt, zoals aangegeven in de illustratie hieronder, zullen de digitale audiosignalen die binnenkomen via de TV/STB OPTICAL DIGITAL INPUT aansluiting de voorrang krijgen boven de analoge audiosignalen die binnenkomen via de TV/STB AUDIO INPUT aansluitingen.
• Ook als u uw tv met dit toestel heeft verbonden via de HDMI aansluiting, moet u de video ingangsaansluiting van uw tv verbinden met de VIDEO OUT aansluiting van dit toestel om de in-beeld display (OSD) op het beeldscherm te kunnen zien.

Video Audio

1 Videokabel voor het in-beeld display (OSD) Audio penstekkerkabel

2 Optische kabel

Aansluiten van een DVD-speler/recorder

Verbind de coaxiaal digitale uitgangsaansluiting van uw DVD-speler/recorder met de DVD COAXIAL DIGITAL INPUT aansluiting van dit toestel. Als u dit toestel verbindt met uw DVD/VCR combo speler/recorder, dient u de analoge audio uitgangsaansluitingen van uw DVD/VCR combo speler/recorder te verbinden met de AUX 1 AUDIO INPUT aansluitingen van dit toestel, in aanvulling op de coaxiaal digitale audioverbindingen.

Om te voorkomen dat de optische kabel losraakt, dient u deze vast te zetten met de meegeleverde kabeklem (zie bladzijde 20).

Opmerkingen

• Controleer of uw DVD-speler/recorder correct is ingesteld voor de reproductie van Dolby Digital en DTS digitale audiosignalen. Is dit niet het geval, dan moet u de systeeminstellingen van uw DVD-speler/recorder wijzigen. Raadpleeg voor details hieromtrent de handleiding die werd meegeleverd met uw DVD-speler/recorder.
• Als uw DVD-speler/recorder geen coaxiaal digitale uitgangsaansluiting heeft, dient u in plaats daarvan een optisch digitale audioverbinding te maken (zie bladzijde 27).

Audio

1 Audio penstekkerkabel
3 Digitale audio penstekkerkabel

Aansluiten van een digitale satellietontvanger of kabel-tv ontvanger

Verbind de optisch digitale uitgangsaansluiting van uw digitale satellietontvanger of kabel tv ontvanger met de TV/STB OPTICAL DIGITAL INPUT aansluiting van dit toestel. Verbind de analoge audio uitgangsaansluitingen van uw digitale satellietontvanger of kabel tv ontvanger met de TV/STB AUDIO INPUT aansluitingen van dit toestel.

Om te voorkomen dat de optische kabel losraakt, dient u deze vast te zetten met de meegeleverde kabeklem (zie bladzijde 20).

* Deze aansluiting (behalve voor een spelcomputer) is niet nodig als uw tv een ingebouwde digitale satellietontvanger, kabel-tv ontvanger of digitale ontvanger heeft.

Audio

1 Audio penstekkerkabel
2 Optische kabel

Aansluiten van een digitale ontvanger (bijv. Digitenne)

Verbind de TV/STB AUDIO INPUT aansluitingen van dit toestel met de analoge audio uitgangsaansluitingen van uw tv. Verbind de optisch digitale uitgangsaansluiting van uw digitale ontvanger (Digitenne enz.) met de TV/STB OPTICAL DIGITAL INPUT aansluiting van dit toestel, in aanvulling op de analoge audioverbinding. Op deze manier kunt u profiteren van zowel analoge als digitale uitzendingen.

Om te voorkomen dat de optische kabel losraakt, dient u deze vast te zetten met de meegeleverde kabeklem (zie bladzijde 20).

* Deze aansluiting (behalve voor een spelcomputer) is niet nodig als uw tv een ingebouwde digitale satellietontvanger, kabel-tv ontvanger of digitale ontvanger heeft.

Audio

1 Audio penstekkerkabel
2 Optische kabel

Aansluiten van een draagbare audiospeler

Verbind de analoge audio uitgangsaansluiting van uw draagbare audiospeler met de AUX 3 ingangsaansluiting op het voorpaneel van dit toestel.

Audio

4 3,5 mm stereo ministekker kabel

Aansluiten van andere externe apparatuur

Als uw component ondersteuning biedt voor optisch digitale verbindingen, kunt u de optisch digitale uitgangsaansluiting van uw component (bijv. een DVD-speler/recorder) verbinden met de AUX 1 OPTICAL DIGITAL INPUT aansluiting van dit toestel. Als uw component geen ondersteuning biedt voor optisch digitale aansluitingen, dient u de coaxiaal digitale uitgangsaansluiting van uw component te verbinden met de AUX 2 COAXIAL DIGITAL INPUT aansluiting van dit toestel. Als uw component helemaal geen ondersteuning biedt voor digitale aansluitingen, dient u de analoge audio uitgangsaansluitingen van uw component (bijv. een vidcorecorder) te verbinden met de AUX 1 AUDIO INPUT aansluitingen van dit toestel.

Om te voorkomen dat de optische kabel losraakt, dient u deze vast te zetten met de meegeleverde kabeklem (zie bladzijde 20).

Opmerking

Als u tegelijkertijd analoge en digitale audioverbindingen maakt, zoals aangegeven in de illustratie hieronder, zullen de digitale audiosignalen die binnenkomen via de AUX 1 OPTICAL DIGITAL INPUT of AUX 2 COAXIAL DIGITAL INPUT aansluiting de voorrang krijgen boven de analoge audiosignalen die binnenkomen via de AUX 1 AUDIO INPUT aansluitingen.
    V["Anderpaneel van dit toestel (modellen voor de V.S. en Canada)"]

Audio

1 Audio penstekkerkabel
2 Optische kabel
3 Digitale audio penstekkerkabel

Aansluiten van een subwoofer

Verbind de mono ingangsaansluiting van uw subwoofer met de SUBWOOFER OUT aansluiting van dit toestel. Deze verbinding alleen is niet voldoende om de aangesloten subwoofer geluid te laten produceren. Om de aangesloten subwoofer geluid te laten weergeven, dient u deze eerst aan te zetten en de AUTO SETUP te doen (zie bladzijde 35), of u kunt zelf SWFR selecteren bij BASS OUT onder SUBWOOFER SET (zie bladzijde 78).

Audio

5 Subwoofer penstekkerkabel

Aansluiten van de FM antenne

Verbind de meegeleverde FM antenne met de FM ANTENNA aansluiting van dit toestel.

FM binnenantenne (meegeleverd) Achterpaneel van dit toestel (modellen voor de V.S. en Canada) AUDIO INPUT ANTENNA VIDEO AUX 1 ADXSTB SUBWOOFER DIGITAL INPUT OUT AUX 2 DVD COAXIAL OPTICAL TV/STB IR INXM DOCK

Over de IR IN aansluiting (alleen modellen voor de V.S. en Canada)

De IR IN aansluiting biedt geen ondersteuning voor normale aansluitingen op externe apparatuur. Deze aansluiting is uitsluitend bedoeld voor commercieel gebruik.

DIGITAL INPUT AUX 2 DVD COAXIAL OPTICAL TV/STB IR INXMAUX 1 Achterpaneel van dit toestel (modellen voor de V.S. en Canada) IR IN aansluiting

Aansluiten van het netsnoer

Doe de stekker pas in het stopcontact wanneer alle andere aansluitingen uitgevoerd zijn.

Naar het stopcontact

Van start

Inzetten van batterijen in de afstandsbediening

Druk op △ 1 2 3

1 Houd het teken op de batterijklep ingedrukt en open het batterijvak.

2 Doe de twee meegeleverde batterijen (AA, R06, UM-3) in het batterijvak.

U moet de batterijen met de polen (+/-) op de juiste manier zoals aangegeven in het vak zetten.

3 Doe de batterijklep weer dicht.

Opmerkingen

- Verwissel alle batterijen wanneer u het volgende merkt: het bereik van de afstandsbediening neemt af, of de zendindicator licht niet of slechts heel zwak op.

- Gebruik geen oude en nieuwe batterijen door elkaar.

- Gebruik geen verschillende soorten batterijen door elkaar (alkali en gewone (mangaan) batterijen bijvoorbeeld). Lees de informatie op de verpakking aandachtig door, want de verschillende soorten batterijen kunnen erg op elkaar lijken.

- Lege batterijen kunnen gaan lekken. Als de batterijen zijn gaan lekken, moet u ze onmiddellijk weggooien. Raak het uit de batterijen gelekte materiaal niet aan en zorg ervoor dat het niet op uw kleding enz. komt. Maak het batterijvak goed schoon voor u er nieuwe batterijen in doet.

- Gooi batterijen niet samen met het andere huishoudelijke afval weg. Gooi batterijen alleen weg in overeenstemming met de plaatselijke regelgeving.

- In de volgende gevallen is het mogelijk dat het geheugen van de afstandsbediening gewist wordt:

• De afstandsbediening is langer dan twee minuten zonder batterijen.
• Er zitten lege batterijen in de afstandsbediening.
• Er wordt per ongeluk op de toetsen van de afstandsbediening gedrukt terwijl u de batterijen aan het verwisselen bent.

- Als het geheugen van de afstandsbediening per ongeluk gewist wordt, dient u de afstandsbedieningscodes opnieuw te programmeren nadat u nieuwe batterijen in de afstandsbediening heeft gezet.

Verwijder het doorzichtige beschermvel voor u de afstandsbediening gaat gebruiken.

Bereik van de afstandsbediening

De afstandsbediening zendt een gerichte infraroodstraal uit. Gebruik de afstandsbediening op een afstand van minder dan 6 m (20 ft) van dit toestel en richt deze daarbij op de sensor op dit toestel.

Ongeveer 6 m 45° 45°

Opmerkingen

• Mors geen water of andere vloeistoffen op de afstandsbediening.
• Laat de afstandsbediening niet vallen.
• Laat de afstandsbediening niet liggen en bewaar hem niet op de volgende plekken:
• zeer vochtige plekken, bijvoorbeeld bij een bad
• plekken waar de temperatuur hoog kan oplopen, zoals naast de verwarming of kachel
• plekken waar het heel koud wordt
• stoffige plekken
• Zorg ervoor dat de sensor voor de afstandsbediening van dit toestel niet blootstaat aan direct zonlicht of andere sterke verlichting, met name van TL lampen.
• Wanneer de batterijen leeg raken zult u merken dat het bereik van de afstandsbediening af zal nemen. Vervang in een dergelijk geval de batterijen zo spocdig mogelijk door twee nieuwe.

Dit toestel aan of uit (standby) zetten

1201 = 90.000 + 37.000558

STANDBY/ON POWER POWER EV AV TV DVD AUX1 AUX2 DOCK AUX3 INPUT TV MACRO STB TV PRESETURE CATR/MXM# MEMORYSEARCH (Modellen voor de V.S. en Canada)

1 Druk op STANDBY/ON om dit toestel aan te zetten.

Het huidige volumeniveau zal worden getoond op het display op het voorpaneel en vervolgens zullen de huidige signaalbron en de gebruiksfunctie voor de geluidsbundels verschijnen.

2 Druk nog eens op STANDBY/ON om dit toestel uit (standby) te zetten.

Opmerking

Wanneer dit toestel uit (standby) staat, zal alleen STANDBY/ON op het voorpaneel of op de afstandsbediening werken; alle andere toetsen op het voorpaneel en de afstandsbediening werken pas wanneer het toestel aan staat.

Gebruiken van het SET MENU

Weergeven van het in-beeld display (OSD)

In dit hoofdstuk wordt uit de doeken gedaan hoe u het in-beeld display (OSD) van dit toestel kunt bekijken op uw tv en hoe u de nodige instellingen voor uw kamer kunt maken. Wanneer u hiermee klaar bent kunt u vanuit uw eigen luie stoel naar de tv kijken terwijl u geniet van echte surroundweergave.

1 Controleer of de video ingangsaansluiting van uw tv is verbonden met de VIDEO OUT aansluiting van dit toestel om het in-beeld display (OSD) op het tv-scherm weer te kunnen geven.

2 Druk op STANDBY/ON om dit toestel aan te zetten.

STANDBY/ON of Voorpaneel STANDBY/ON Afstandsbediening

3 Zet nu uw tv aan.

Het volgende scherm zal nu op uw tv verschijnen.

HTY-7938

Schermvoorbeeld in-beeld display

Als het in-beeld display niet verschijnt, dient u met de afstandsbediening van uw tv over te schakelen naar het juiste kanaal.

Schema van het SET MENU

Het volgende diagram geeft een overzicht van de instelprocedure.

Schakel de LANGUAGE SETUP in.

Zie "Veranderen van de taal voor het in-beeld display (OSD)" op bladzijde 34.

Zie “AUTO SETUP (IntelliBeam)” op bladzijde 35.

Als er iets fout gaat

Zoek een oplossing.

Zie “Foutmeldingen voor de AUTO SETUP” op bladzijde 41 voor een complete lijst met foutmeldingen en mogelijke oplossingen.

Laat audiosignalen weergeven of wijzig de instellingen voor de geluidsbundels en CINEMA DSP.

Zie “Weergave” op bladzijde 45, “Genieten van surroundweergave” op bladzijde 54 en “Gebruiken van geluidsveldprogramma’s” op bladzijde 63.

Als u aanvullende instellingen en aanpassingen nodig vindt

Zie "MANUAL SETUP" op bladzijde 72.

-

• Als u een bepaalde geluidsbundel voor een bepaald luidsprekerkanaal niet duidelijk kunt horen, wijzig dan de instellingen voor SETTING PARAMETERS (zie bladzijde 74) of voor BEAM ADJUSTMENT (zie bladzijde 75) onder BEAM MENU.
• Als er zich akoestisch absorberende voorwerpen, zoals gordijnen, bevinden in het pad van de geluidsbundels, wijzig dan de instellingen voor TREBLE GAIN in het BEAM MENU (zie bladzijde 77).

Veranderen van de taal voor het in-beeld display (OSD)

Met deze functie kunt u de gewenste taal kiezen voor het SET MENU van dit toestel.

1 Zet de schakelaar voor de bedieningsfunctie van de afstandsbediening op YSP.

2 Druk op MENU.

Het SET MENU scherm zal nu op uw tv verschijnen.

[Non-Text]

• De bedieningstoetsen voor het SET MENU worden onderaan het scherm getoond.
• Om terug te gaan naar het vorige scherm in het SET MENU, dient u op RETURN te drukken.
• Om het SET MENU te verlaten, dient u nog eens op MENU te drukken.
• U kunt de volgende handelingen ook verrichten via het display op het voorpaneel.

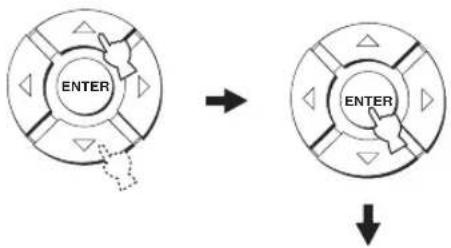

3 Druk op / ▲selecteer LANGUAGE SETUP en druk dan op ENTER.

Het volgende scherm zal nu op uw tv verschijnen.

4 Druk op /, selecteer de gewenste taal en druk vervolgens op ENTER.

Keuzes: ENGLISH (Engels), DEUTSCH (Duits), Français (Frans), ESPAÑOL (Spaans), ITALIANO (Italiaans), NEDERLANDS (Nederlands), Русский (Russisch)

Dit toestel produceert geluidsvelden door geluidsbundels te weerkaatsen via de wanden van uw kamer en de samenhang tussen alle luidsprekerkanalen te vergroten. Op dezelfde manier als u bij andere audiosystemen de opstelling van de luidsprekers zou veranderen, zo moet u bij dit systeem de hoek van een bepaalde geluidsbundel veranderen om een betere weergave te verkrijgen.

Dit toestel stelt de geluidsbundels automatisch optimaal in met behulp van geluidsoptimalisatie-technologie en de meegeleverde IntelliBeam microfoon, zodat u niet een mocizame setup hoeft te doorlopen waarbij u naar alle luidsprekers moet luisteren, maar gemakkelijk de optimaal aan uw luisteromgeving aangepaste geluidsinstellingen kunt laten maken. Deze twee functies duiden wij aan met de algemene benaming “IntelliBeam”.

Optimaliseren geluidsbundels:

Deze functie optimaliseert de hoeken van de geluidsbundels om de weergave aan te passen aan uw luisteromgeving.

Geluidsoptimalisering:

Deze functie optimaliseert de vertraging, het volume en de toonkwaliteit om de weergave aan te passen aan uw luisteromgeving.

Schema van het AUTO SETUP

Dit toestel voert een aantal controles uit om de hoeken van de geluidsbundels, de vertraging, het volume en de toonkwaliteit in te stellen. U kunt naar keuze alle of alleen bepaalde parameters in laten stellen.

Opmerkingen

*1 De controle van de hoeken van de geluidsbundels wordt overgeslagen als u SOUND OPTIMZ only heeft geselecteerd.
*2 De geluidsoptimalisering wordt overgeslagen als u BEAM OPTIMZ only heeft geselecteerd.
*3 De controle van de subwoofer wordt overgeslagen als u BEAM OPTIMZ only heeft geselecteerd.

Installeren van de IntelliBeam microfoon

De meegeleverde IntelliBeam microfoon beluistert en analyseert het geluid zoals dat door dit toestel in uw eigen kamer wordt weergegeven. Volg de onderstaande procedure om de IntelliBeam microfoon aan te sluiten op dit toestel en zorg ervoor dat de IntelliBeam microfoon op de juiste plek wordt opgesteld en dat er zich geen grote obstakels bevinden tussen de microfoon en de wanden van uw kamer.

Opmerkingen

• Nadat u de AUTO SETUP procedure heeft afgerond, moet u niet vergeten de IntelliBeam microfoon los te koppelen.
• De IntelliBeam microfoon is gevoelig voor warmte.

– Houd deze uit direct zonlicht.

Plaats de microfoon niet bovenop het toestel.

• Sluit de IntelliBeam microfoon niet aan via een verlengsnoer, want dit kan leiden tot onjuiste instellingen.
• Er kan zich een fout voordoen tijdens de AUTO SETUP procedure als de IntelliBeam microfoon niet correct opgesteld is in uw kamer.

Om eventuele fouten te voorkomen:

• Zet de IntelliBeam microfoon niet helemaal links of rechts van dit toestel, maar midden ervoor.
• Zet de IntelliBeam microfoon niet binnen 1,8 m vanaf de voorkant van dit toestel.

• Zet de IntelliBeam microfoon niet meer dan 1 m hoger of lager dan het midden van dit toestel.

• Zorg ervoor dat er zich geen obstakels bevinden tussen de IntelliBeam microfoon en de wanden van uw kamer, want dergelijke obstakels zullen de geluidsbundels hinderen. Voorwerpen die tegen de wand aan staan worden echter beschouwd als uitstekende onderdelen van de wand.

• De beste resultaten bereikt u wanneer de IntelliBeam microfoon op dezelfde hoogte en op dezelfde plek wordt geplaatst als waar uw oren zich zouden bevinden wanneer u gewoon aan het luisteren zou zijn. Als dit niet mogelijk is, kunt u met de hand de hoeken van de geluidsbundels en de uitgangsniveaus daarvan bijstellen met de MANUAL SETUP (zie bladzijde 72) wanneer u de AUTO SETUP procedure heeft afgerond.
• Als er een subwoofer met eigen volumeregeling en instelbare crossover-/hoge afsnij-frequentie is aangesloten op dit toestel, zet dan het volume tussen 10 en 12 uur als u de draaiknop als een wijzerplaat beschouwt en zet de crossover-/hoge afsnij-frequentie op de maximale waarde.

Subwoofer

1 Druk op STANDBY/ON om dit toestel uit te zetten.

Voorpaneel

of

STANDBY/ON

Afstandsbediening

2 Sluit de meegeleverde IntelliBeam microfoon aan op de INTELLIBEAM MIC aansluiting op het voorpaneel.

INTELLIBEAM MIC

3 Plaats de IntelliBeam microfoon op uw normale luisterplek, op een vlakke, horizontale ondergrond, meer dan 1,8 m bij de voorkant van het toestel vandaan en met minder dan 1 m hoogteverschil (hoger of lager) ten opzichte van het midden van het toestel gemeten, met de kop van de IntelliBeam microfoon naar boven gericht.

Opmerking

U moet de IntelliBeam microfoon op een denkbeeldige lijn door het midden van dit toestel plaatsen.

[Non-Text]

U kunt gebruik maken van de meegeleverde kartonnen microfoonstandaard om de IntelliBeam microfoon zo op te stellen dat deze zich op dezelfde hoogte en dezelfde plek bevindt als uw oren wanneer u op uw luisterplek zit.

IntelliBeam microfoon Meer dan 1,8 m Binnen 1 m boven of onder het midden Kartonnen microfoonstandaard Bank

Middenlijn IntelliBeam microfoon

■ In elkaar zetten van de meegeleverde kartonnen microfoonstandaard

De kartonnen microfoonstandaard bestaat uit drie verschillende onderdelen (één rond en twee langwerpig) die samen de standaard vormen.

1 Haal de drie onderdelen voor de kartonnen microfoonstandaard los uit het karton.
2 Steek het ene langwerpige onderdeel met de sleuf in de sleuf van het andere langwerpige onderdeel.
3 Pas het ronde stuk bovenop de twee in elkaar gestoken langwerpige onderdelen.
4 Plaats de meegeleverde IntelliBeam microfoon bovenop het ronde stuk.

Gebruiken van het AUTO SETUP (IntelliBeam)

Wanneer de IntelliBeam microfoon correct is aangesloten op het toestel en correct geplaatst is in uw kamer, kunt u via onderstaande aanwijzingen de AUTO SETUP procedure laten beginnen.

U kunt de AUTO SETUP procedure ook beginnen door AUTO SETUP tenminste twee seconden ingedrukt te houden. In dit geval zal dit toestel zowel de optimalisering van de geluidsbundels als de geluidsoptimalisering uitvoeren.

(Modellen voor de V.S. en Canada)

Opmerkingen

• Zorg ervoor dat het zo stil mogelijk is in uw kamer wanneer u de AUTO SETUP procedure uitvoert.
• Voor de beste resultaten mag u zelf ook niet in de kamer aanwezig zijn tot de AUTO SETUP procedure is afgerond, zodat u de geluidsbundels niet in de weg kunt zitten.
• Wij wijzen u erop dat het normaal is dat er tijdens de AUTO SETUP procedure luide testtonen worden geproduceerd.
• De AUTO SETUP procedure verloopt mogelijk niet naar behoren als dit toestel is geïnstalleerd in een kamer zoals beschreven onder "Voor u dit toestel gaat installeren" op bladzijde 16. In een dergelijk geval dient u de MANUAL SETUP (zie bladzijde 72) te gebruiken om de diverse parameters met de hand in te stellen.
• Als er iets mis gaat, zal er een geluidssignaal gegeven worden, waarna de AUTO SETUP procedure wordt gestopt en er een foutmelding op het scherm zal verschijnen. Zie "Foutmeldingen voor de AUTO SETUP" op bladzijde 41 voor mogelijke oplossingen.

• De AUTO SETUP procedure duurt hoogstens ongeveer drie minuten. Er wordt een geluidssignaal gegeven wanneer de AUTO SETUP procedure met succes is afgesloten.

• Als uw kamer gordijnen heeft, raden we u aan de onderstaande procedure te volgen.

• Doe de gordijnen helemaal open om het geluid beter te laten weerkaatsen.

• Schakel de BEAM OPTIMZ only in.

• Doc de gordijnen dicht.

• Schakel de SOUND OPTIMZ only in.

- U kunt de via de AUTO SETUP procedure geoptimaliseerde instellingen opslaan (zie bladzijde 42). Later kunt u dan een bepaalde set instellingen die zijn geoptimaliseerd voor bepaalde omstandigheden in uw kamer weer oproepen als dat nodig is (zie bladzijde 43).

1 Druk op STANDBY/ON om dit toestel aan te zetten.

Zet de subwoofer aan als er een subwoofer is aangesloten op dit toestel.

2 Zet de schakelaar voor de bedieningsfunctie van de afstandsbediening op YSP.

3 Druk op MENU.

Het SET MENU scherm zal nu op uw tv verschijnen.

MENU SET MENU →: MEMORY • AUTO SETUP • MANUAL SETUP • LANGUAGE SETUP [▲]/[▼]:Up/Down [ENTER]:Enter

[Non-Text]

• De bedieningstoetsen voor het SET MENU worden onderaan het scherm getoond.
• Om terug te gaan naar het vorige scherm in het SET MENU, dient u op RETURN te drukken.
• Om het SET MENU scherm te annuleren, dient u nog eens op MENU te drukken.
• U kunt de BEAM+SOUND OPTIMZ procedure opstarten door AUTO SETUP tenminste twee seconden ingedrukt te houden. De stappen 4 en 5 worden overgeslagen en vervolgens zal het scherm van stap 5 op uw tv verschijnen. Begin met de AUTO SETUP procedure vanaf stap 6.
• U kunt de volgende handeling ook verrichten via het display op het voorpaneel.

4 Druk op /,selecteer AUTO SETUP en druk vervolgens op ENTER.

Het volgende scherm zal nu op uw tv verschijnen.
[ENTER]:Enter]

Druk

selecteer

BEAM+SOU

OPTIMZ, BEAM OPTIMZ only of SOUND OPTIMZ only en druk vervolgens op ENTER.

Het volgende scherm zal nu op uw tv verschijnen.

(Optimaliseren geluidsbundels en geluids optimalisering)

Hiermee kunt u de hoeken van de geluidsbundels, de vertraging, het volume en de toonkwaliteit optimaliseren om de weergave aan te passen aan uw luisteromgeving. In de volgende gevallen kunt u het beste deze optimalisatiemethode kiezen:

• Als u de instellingen voor het eerst maakt.
• Als het toestel verplaatst is.
• Als uw kamer verbouwd is.
• Als er voorwerpen (meubilair e.d.) in uw kamer verplaatst zijn.

Dit menu neemt ongeveer drie minuten in beslag.

BEAM OPTIMZ only

(Alleen optimaliseren geluidsbundels)

Hiermee kunt u de hoeken van de geluidsbundels optimaliseren om de weergave aan te passen aan uw luisteromgeving.

Dit menu neemt ongeveer één minuut in beslag.

SOUND OPTIMZ only (Alleen geluidsoptimalisering)

Hiermee kunt u de vertraging, het volume en de toonkwaliteit optimaliseren om de weergave aan te passen aan uw luisteromgeving.

In de volgende gevallen kunt u het beste deze optimalisatiemethode kiezen:

• Als u de gordijnen in uw kamer heeft geopens of juist gesloten voor u het toestel gaat gebruiken.
• Als u de hoeken van de geluidsbundels met de hand heeft ingesteld.

Dit menu neemt ongeveer twee minuten in beslag.

Opmerking

U moet de hocken van de geluidsbundels optimaliseren met de BEAM OPTIMZ only procedure voor u begint met de SOUND OPTIMZ only procedure.

controleer de volgende punten nogmaals voor u met de AUTO SETUP procedure begint.

• Is de IntelliBeam microfoon correct aangesloten op het toestel?
• Is de IntelliBeam microfoon op de juiste plek opgesteld?
• Zijn er grote obstakels tussen de IntelliBeam microfoon en de wanden van uw luisterruimte?

7 Druk op ENTER om de AUTO SETUP procedure te laten beginnen.

Het volgende scherm zal op uw tv verschijnen en na ongeveer 10 seconden zal de AUTO SETUP procedure beginnen.

Ga rustig de kamer uit voor de AUTO SETUP procedure begint.

AUTO SETUP START

Als er iets mis gaat, zal er een geluidssignaal klinken en zal er een foutmelding verschijnen. Zie "Foutmeldingen voor de AUTO SETUP" op bladzijde 41 voor een complete lijst met foutmeldingen en mogelijke oplossingen. Volg de gegeven instructies en voer de AUTO SETUP procedure opnieuw uit.

8 Controleer of het volgende scherm op uw tv verschijnt.

De resultaten van de AUTO SETUP procedure worden weergegeven op uw tv.

Voorbeeld 1

• Als "ENVIRONMENT CHECK [FAILED]" verschijnt, raden we u aan de AUTO SETUP procedure opnieuw op te starten. Voor details, zie stap 9.
• Als "SUBWOOFER : NOT APPLICABLE" verschijnt alhoewel er wel degelijk een subwoofer is aangesloten op dit toestel, zet het volume van de subwoofer dan eerst hoger en voer vervolgens de AUTO SETUP procedure opnicuw uit.
• Afhankelijk van de vorm en inrichting van uw kamer is het mogelijk dat de hoek voor de linker en rechter voor- en linker en rechter surround-geluidsbundels op dezelfde waarde wordt ingesteld, ook als "5 BEAM" als resultaat wordt getoond.

9 Druk op ENTER om de resultaten te bevestigen of op RETURN om ze te annuleren.

Het volgende scherm wordt twee seconden lang op uw tv getoond en zal vervolgens verdwijnen.

Als "ENVIRONMENT CHECK [FAILED]" verschijnt bij stap 8, zal het volgende scherm verschijnen nadat u op ENTER heeft gedrukt. Zie in een dergelijk geval ERROR E-1 onder "Foutmeldingen voor de AUTO SETUP" op bladzijde 41. Druk op ENTER om de AUTO SETUP af te sluiten en start de procedure vervolgens opnieuw op vanaf stap 3.

AUTO SETUP COMPLETE

10 Haal de meegeleverde IntelliBeam microfoon uit de INTELLIBEAM MIC aansluiting op het voorpaneel.

Zie "Gebruiken van het systeemgeheugen" op bladzijde 42 als u instellingen wilt opslaan of laden.

■ Foutmeldingen voor de AUTO SETUP

Voor de AUTO SETUP procedure begint

Foutmelding Oorzaak Oplossing			Zie bladzijde
ERROR E-2No MIC detected. Please checkMIC connection and re-try.	De IntelliBeam microfoon is niet aangesloten op het toestel.	Sluit de IntelliBeam microfoon correct aan op het toestel.	36

Terwijl de AUTO SETUP procedure bezig is

Druk op RETURN als één van de onderstaande foutmeldingen verschijnt, behalve bij E-1. Als u de AUTO SETUP procedure heeft opgestart door op AUTO SETUP te drukken bij stap 3, kunt u de procedure opnieuw beginnen vanaf stap 3 wanneer het scherm verdwenen is. Als u de AUTO SETUP procedure heeft opgestart door op MENU te drukken bij stap 3, kunt u de procedure opnieuw beginnen vanaf stap 4 wanneer het scherm van stap 3 verschijnt. Gebruik de MANUAL SETUP als het probleem moeilijk op te lossen blijkt.

Foutmelding Oorzaak Oplossing			Zie bladzijde
ERROR E-1Please test in quieter environment.	Er is te veel ongewenste ruis of ander storend geluid in uw luisterruimte.	Zorg ervoor dat uw luisterruimte zo stil mogelijk is. Misschien moet u een bepaalde tijd tijdens de dag kiezen wanneer er zo min mogelijk storend geluid van buiten komt.	—
ERROR E-2No MIC detected. Please check MIC connection and re-try.	De IntelliBeam microfoon is losgeraakt terwijl de AUTO SETUP procedure bezig was.	Zorg ervoor dat de IntelliBeam microfoon correct is aangesloten op het toestel.	36
ERROR E-3Unexpected control is detected.Please re-try.	Er werden andere handelingen uitgevoerd met het toestel terwijl de AUTO SETUP procedure bezig was.	Voer geen andere handelingen uit terwijl de AUTO SETUP procedure bezig is.	—
ERROR E-4Please check MIC position. MIC should be set in front of YSP.	De IntelliBeam microfoon bevindt zich niet recht voor het toestel.	Zorg ervoor dat de IntelliBeam microfoon zich recht voor het toestel bevindt.	36
ERROR E-5Please check MIC position. MIC should be set above 1.8m/6ft.	De IntelliBeam microfoon bevindt zich niet op de juiste afstand van het toestel.	Zorg ervoor dat de IntelliBeam microfoon zich minimaal dan 1,8 m bij de voorkant van het toestel vandaan bevindt en met minder dan 1 m hoogteverschil ten opzichte van het midden van het toestel.	36
ERROR E-6Volume level is lower than expected. Please check MIC position/connection and re-try.	De IntelliBeam microfoon kan het door dit toestel gcproduccerde geluid niet correct waarnemen omdat het volume te laag is.	Zorg ervoor dat de IntelliBeam microfoon correct is aangesloten op het toestel en correct is opgesteld. Als het probleem zich blijft voordoen, dient u contact op te nemen met uw dichtstbijzijnde Yamaha service-centrum.	36
ERROR E-7Unexpected error happened.Please re-try.	Er heeft zich een interne fout voorgedaan.	Herhaal de AUTO SETUP procedure.	—

Gebruiken van het systeemgeheugen

Handig gebruik maken van het systeemgeheugen

U kunt de instellingen zoals op dit moment aangepast via het SET MENU opslaan in het systeemgeheugen van dit toestel. Het kan heel handig zijn om verschillende instellingen op te slaan voor verschillende omstandigheden in uw luisterruimte. Als er bijvoorbeeld gordijnen hangen in het pad van een geluidsbundel, hangt de geluidsweergave mede af van het feit of de gordijnen open of dicht zijn.

Met de gordijnen open

Met de gordijnen dicht

1 Zet de schakelaar voor de bedieningsfunctie van de afstandsbediening op YSP.

2 Druk op MENU.

Het SET MENU scherm zal nu op uw tv verschijnen.

[NO TEXT]

• De bedieningstoetsen voor het SET MENU worden onderaan het scherm getoond.
• Om terug te gaan naar het vorige scherm in het SET MENU, dient u op RETURN te drukken.
• Om het SET MENU scherm te verlaten, dient u nog eens op MENU te drukken.
• U kunt de volgende handeling ook verrichten via het display op het voorpaneel.

3 Druk op /▲selecteer MEMORY en druk dan op ENTER.

Het volgende scherm zal nu op uw tv verschijnen.
[ENTER]:Enter]

4 Druk op /, selecteer SAVE en druk dan op ENTER.

Het volgende scherm zal nu op uw tv verschijnen.

5 Druk op△ ▽/ , selecteer MEMORY1,

MEMORY2, of MEMORY3 en druk dan op ENTER.

Het volgende scherm zal nu op uw tv verschijnen.

6 Druk nog eens op ENTER.

De nieuwe instellingen worden opgeslagen als MEMORY1, MEMORY2 of MEMORY3. Wanneer de instellingen voor de parameters opgeslagen zijn, zal het SET MENU scherm weer verschijnen.

7 Druk op MENU om af te sluiten.

Het SET MENU scherm zal nu van uw tv verdwijnen.

MENU

Instellingen laden

U kunt de via "Instellingen opslaan" op bladzijde 42 opgeslagen instellingen voor bepaalde omstandigheden in uw luisterruimte ook weer oproepen wanneer dat nodig is.

1 Zet de schakelaar voor de bedieningsfunctie van de afstandsbediening op YSP.

2 Druk op MENU.

Het SET MENU scherm zal nu op uw tv verschijnen.

#

• De bedieningstoetsen voor het SET MENU worden onderaan het scherm getoond.
• Om terug te gaan naar het vorige scherm in het SET MENU, dient u op RETURN te drukken.
• Om het SET MENU scherm te verlaten, dient u nog eens op MENU te drukken.
• U kunt de volgende handeling ook verrichten via het display op het voorpaneel.

3 Druk op /selecteer MEMORY en druk vervolgens op ENTER.

Het volgende scherm zal nu op uw tv verschijnen.
    [ENTER]:Enter]

4 Druk op /, selecteer LOAD en druk vervolgens op ENTER.

Het volgende scherm zal nu op uw tv verschijnen.

5 Druk op /, selecteer MEMORY1, MEMORY2, of MEMORY3 en druk dan op ENTER.

Het volgende scherm zal nu op uw tv verschijnen.

6 Druk nog eens op ENTER.

De nieuwe instellingen, opgeslagen als MEMORY1, MEMORY2, of MEMORY3, worden geladen.

Wanneer de instellingen voor de parameters geladen zijn, zal het SET MENU scherm weer verschijnen.

7 Druk op MENU om af te sluiten.

Het SET MENU scherm zal nu van uw tv verdwijnen.

Weergave

Selecteren van een signaalbron

U kunt het geluid van de diverse op dit toestel aangesloten componenten laten weergeven door herhaaldelijk op INPUT op het voorpaneel van het toestel of op één van de ingangskeuzetoetsen op de afstandsbediening te drukken (TV, STB, DVD, AUX1, AUX2 of AUX3). De naam van de geselecteerde signaalbron en de daarmee corresponderende ingangsfunctie worden aangegeven op het display op het voorpaneel.

■ Bediening via het voorpaneel

Druk op INPUT op het voorpaneel om te schakelen tussen TV, STB, DVD, AUX1, AUX2 en AUX3.

De naam van de geselecteerde signaalbron en de huidige ingangsfunctie worden aangegeven op het display op het voorpaneel.

■ Afstandsbediening

[Non-Text]

Behalve dit toestel, kunt u ook andere componenten bedienen als u de bijbehorende codes daarvoor heeft ingesteld op de afstandsbediening en de schakelaar voor de bedieningsfunctie op TV/AV zet om de set bedieningstoetsen van de afstandsbediening om te schakelen (zie bladzijde 96).

Druk op TV om een tv-programma te laten weergeven.

TV ↓ TV/STB AUTO VOL Naam van de geselecteerde signaalbron Soort ingangsfunctie

Druk op STB om een satellietuitzending te laten weergeven.

STB ↓ TV/STB AUTO VOL

Druk op DVD om een DVD te laten weergeven.

DVD ↓ DVD AUTO VOL

Weergave

Druk op AUX1 (of AUX2) om een component weer te laten geven die is verbonden met de AUX1 (of AUX 2) aansluiting op het achterpaneel van dit toestel.

AUX1 AUTO

Druk op AUX3 om een component weer te laten geven die is verbonden met de AUX 3 ingangsaansluiting op het voorpaneel.

AUX3

Weergeven van signaalbronnen

Wan de signaalbron eenmaal is geselecteerd (zie bladzijde 45), kunt u deze laten weergeven via dit toestel.

Opmerking

In dit hoofdstuk wordt een DVD-speler gebruikt als weer te geven component (signaalbron).

Voor details omtrent uw tv en DVD-speler verwijzen we u naar de daarbij behorende handleidingen.

1 Zet uw DVD-speler aan.

2 Gebruik de afstandsbediening van uw tv om het videokanaal te kiezen waarop het menuscherm van uw DVD-speler wordt weergegeven.

Opmerking

Zet indien nodig het volume van uw tv laag zodat u geen geluid meer via de tv zelf kunt horen.

3 Druk op DVD om uw DVD als signaalbron te selecteren.

4 Begin de weergave op uw DVD-speler met de daarbij behorende afstandsbediening.

De audiosignalen van uw DVD-speler worden weergegeven via dit toestel.

• U kunt de meegeleverde demonstratie-DVD gebruiken om de digitale signalen te controleren die binnenkomen van de DVD-speler via de digitale verbinding (optisch/coaxiaal/HDMI). De indicatoren voor de ingangskanalen en het LFE kanaal lichten op wanneer dit toestel detecteert dat er een 5.1-kanaals signaal binnenkomt via de optische/coaxiale/HDMI aansluiting. Als de PCM indicator oplicht, dient u de instellingen voor het digitale uitgangssignaal, het bitstream uitgangssignaal, het DTS uitgangssignaal en/of het HDMI uitgangssignaal van de DVD-speler te controleren.
• Als het volume van dit toestel te laag is, verhoog het dan tot ongeveer 45.
• Als u de juiste afstandsbedieningscodes heeft ingesteld voor uw tv en DVD-speler, kunt u deze apparatuur ook bedienen met de afstandsbediening van dit toestel. Zie zie bladzijde 96 voor details omtrent het instellen van afstandsbedieningscodes.

Instellen van het volume

BIP1 A1245 S10000000

Druk op VOLUME +/- om het volume te verhogen of te verlagen.

De numerieke waarde voor het ingestelde volumeniveau wordt aangegeven op het display.

Instelbereik: MIN (minimum), 01 t/m 99,

MAX (maximum)

• Het volumeniveau van alle signaalbronnen (multikanaals zowel als stereo) wordt tegelijk veranderd.
• Met elke druk op VOLUME +/- wordt het volume met één stapje verhoogd of verlaagd.
• Als u VOLUME +/- ingedrukt houdt, kunt u het volume continu laten verhogen of verlagen.

■ Tijdelijk uitschakelen van de geluidsweergave

1 Druk op MUTE om de geluidsweergave tijdelijk uit te schakelen.

"AUDIO MUTE ON" zal verschijnen op het display op het voorpaneel en de volume-indicator zal gaan knipperen.

2 Druk nog eens op MUTE (of op VOLUME +/-) om de geluidsweergave weer te hervatten.

"AUDIO MUTE OFF" zal eventjes op het display getoond worden (of de waarde van het huidige volumeniveau, als u op VOLUME +/- drukt), en de volume-indicator zal oplichten.

Opmerking

De geluidsweergave van alle signaalbronnen (multikanaals zowel als stereo) wordt tegelijk uitgeschakeld.

[Symbol]

U kunt instellen of het volume helemaal zal worden uitgeschakeld, of alleen met 20 dB zal worden verlaagd wanneer u op MUTE drukt (zie bladzijde 78).

FM afstemmen

Er zijn twee manieren om af te stemmen op een zender: automatisch en handmatig. Automatisch afstemmen gaat goed wanneer u sterke radiosignalen ontvangt en er weinig storing is. Als het signaal zwak is, kunt u proberen met de hand af te stemmen op de FM zender. U kunt ook maximaal 40 zenders (A1 t/m E8: 5 voorkeuzegroepen met elk 8 voorkeuzezenders) automatisch of met de hand voorprogrammeren.

• In dit deel wordt uitsluitend de afstandsbediening gebruikt voor de modellen voor Europa, Australië, Azië en Korea.
• Wanneer de schakelaar voor de bedieningsfunctie op TV/AV staat, kunt u alle FM functies bedienen. Wanneer de schakelaar voor de bedieningsfunctie op YSP staat, kunt u alleen de bij "Selecteren van een voorkeuzezender" beschreven functies bedienen (zie bladzijde 52).

Opmerking

Stel de aangesloten FM antenne zo op dat u de beste ontvangst verkrijgt.

FM bedieningsorganen en functies

■ Afstandsbedieningsfuncties

Zet de schakelaar voor de bedieningsfunctie (⑧) op TV/AV voor u gaat afstemmen of een voorkeuzezender kiest.

STANDBY/ON POWER POWER (c/1) AV TV DVD AUX1 AUX2 AUX3 INPUT TV MACRO STB TV PRESETIVE A-E MEMORYSEARCH FM AUTO VOL MODE SETUP INPUTMODE SLEEP 5BEAM ST+3BEAM 3BEAM 1 2 3 STEREO MY NEW BEAM 4 5 6 MUSIC MOVIE SPORTS 7 8 9 OFF SUR. DECODE 0 +10 ENHANCER ENTRY MENU A-E ENTER TV/VAV YSP RETURN DISPLAY VOLUME CH TV VOL + + - - - MUTE TV INPUT TV MUTE CODE SET

(Modellen voor Europa, Australië, Azië en Korea)

①FM

Selecteert de FM radio als signaalbron. Het toestel zal afgestemd staan op de laatst geselecteerde FM zender.

Modellen voor de V.S. en Canada maken gebruik van FM/XM.

②PRESET/TUNE

Schakelt tussen de zoekfuncties voor voorkeuzezenders en automatisch afstemmen (zie bladzijde 51).

③Cijfertoetsen

Gebruik de cijfers 1 t/m 8 om de nummers van de voorkeuzezenders te selecteren (zie bladzijde 52).

④ENTRY ⇔ (△/▽)

• Hiermee kunt u het voorkeuzenummer (1 t/m 8) kiezen wanneer de dubbele punt (:) getoond wordt op het display op het voorpaneel (zie bladzijde 52).
• U kunt hiermee de afstemfrequentie kiezen wanneer de dubbele punt (:) niet getoond wordt op het display op het voorpaneel (zie bladzijde 49).

⑤A-E ◆ (▽)

Selecteert de voorkeuzegroep (A t/m E) (zie bladzijde 51).

Modellen voor de V.S. en Canada maken gebruik van CAT/A-E.

⑥MEMORY

• Slaat een voorkeuzezender op in het geheugen (zie bladzijde 51) .
• Houd deze toets tenminste drie seconden ingedrukt om het automatisch voorprogrammeren te laten beginnen (zie bladzijde 50).

⑦SEARCH

Schakelt heen en weer tussen automatisch afstemmen (de AUTO indicator is aan) en handmatig afstemmen (de AUTO indicator is uit) (zie bladzijde 49).

⑧Keuzeschakelaar bedieningsfunctie

Hiermee kunt u de bedieningsfunctie van dit toestel kiezen.

Automatisch afstemmen

Automatisch afstemmen gaat goed wanneer u sterke radiosignalen ontvangt van de gewenste zender en er weinig storing is.

1 Zet de schakelaar voor de bedieningsfunctie op TV/AV.

2 Druk op FM om de FM radio als signaalbron te selecteren.

“FM” zal op het display op het voorpaneel verschijnen.

-

• U kunt ook herhaaldelijk op INPUT op het voorpaneel drukken om de FM radio als signaalbron te selecteren.
• Als “XM” verschijnt op het display op het voorpaneel, druk dan nog eens op FM/XM zodat “FM” verschijnt (alleen modellen voor de V.S. en Canada).

3 Druk net zo vaak op SEARCH tot de AUTO indicator op het display op het voorpaneel oplicht.

SEARCH Licht op AUTO A FM 88.9 MHz

Geen dubbele punt (:)

Als er een dubbele punt (:) verschijnt op het display op het voorpaneel, kunt u niet afstemmen. Druk op PRESET/TUNE om de dubbele punt (:) uit te schakelen.

4 Druk één keer op ENTRY (4) om het automatisch afstemmen te laten beginnen.

Wanneer het toestel is afgestemd op een FM zender, zal de TUNED indicator oplichten en zal de frequentie waarop is afgestemd worden getoond op het display.

• Druk op om af te stemmen op een hogere frequentie.
• Druk op om af te stemmen op een lagere frequentie.

Handmatig afstemmen

Als het signaal van de gewenste FM zender zwak is, kunt u proberen er met de hand op af te stemmen.

Opmerking

Handmatig afstemmen zal de ontvangst direct naar mono overschakelen om de kwaliteit van de ontvangst te verbeteren.

1 Zet de schakelaar voor de bedieningsfunctie TV/AV.

2 Druk op FM om de FM radio als signaalbron te selecteren.

“FM” zal op het display op het voorpaneel verschijnen.

-

• U kunt ook herhaaldelijk op INPUT op het voorpaneel drukken om de FM radio als signaalbron te selecteren.
• Als “XM” verschijnt op het display op het voorpancel, druk dan nog eens op FM/XM zodat “FM” verschijnt (alleen modellen voor de V.S. en Canada).

3 Druk net zo vaak op SEARCH tot de AUTO indicator van het display op het voorpaneel verdwijnt.

Geen dubbele punt (:)

Als er een dubbele punt (:) verschijnt op het display op het voorpaneel, kunt u niet afstemmen. Druk op PRESET/TUNE om de dubbele punt (:) uit te schakelen.

4 Druk op ENTRY (‡) om met de hand af te stemmen op de gewenste zender.

Houd de toets ingedrukt om de frequentie doorlopend te laten veranderen.

Automatisch voorprogrammeren

U kunt maximaal 40 sterke FM zenders (A1 t/m E8: 5 groepen met elk 8 voorkeuzezenders) automatisch of met de hand voorprogrammeren. U kunt de voorgeprogrammeerde zenders gemakkelijk weer oproepen door de voorkeuzegroepen en -nummers te selecteren.

1 Zet de schakelaar voor de bedieningsfunctie op TV/AV.

2 Druk op FM om de FM radio als signaalbron te selecteren.

“FM” zal op het display op het voorpaneel verschijnen.

[Symbol]

• U kunt ook herhaaldelijk op INPUT op het voorpaneel drukken om de FM radio als signaalbron te selecteren.
• Als “XM” verschijnt op het display op het voorpaneel, druk dan nog eens op FM/XM zodat “FM” verschijnt (alleen modellen voor de V.S. en Canada).

3 Houd MEMORY tenminste drie seconden ingedrukt.

de voorkeuzegroep en het voorkeuzenummer, de MEMORY indicator en de AUTO indicator gaan knipperen. Het automatisch voorprogrammeren zal beginnen vanaf de huidige frequentie naar hogere frequenties.

MEMORY Knippert AUTO MEMORY A1:FM 88.9 MHz Knippert

Wanneer het automatisch voorprogrammeren klaar is, zal de frequentie voor de laatst voorgeprogrammeerde zender op het display getoond worden.

Opmerkingen

• Wanneer u een bestaande voorkeuzezender overschrijft (vervangt), zal de eerder onder dat nummer opgeslagen FM zender worden gewist.
• Als er minder dan 40 (E8) automatisch voor te programmeren zenders gevonden worden, zal het toestel automatisch stoppen met zoeken.
• Alleen FM zenders met een voldoende sterke ontvangst kunnen automatisch worden voorgeprogrammeerd. Als u een zwakkere zender wilt opslaan, dient u hierop met de hand af te stemmen en deze op te slaan zoals beschreven onder "Handmatig voorprogrammeren" op bladzijde 51.

Handmatig voorprogrammeren

U kunt ook met de hand maximaal 40 zenders (A1 t/m E8:5 groepen met elk 8 voorkeuzezenders) voorprogrammeren.

1 Zet de schakelaar voor de bedieningsfunctie op TV/AV.

2 Stem af op de gewenste FM zender.

Zie bladzijde 49 voor aanwijzingen over hoe u moet afstemmen op een zender.

3 Druk op MEMORY.

De MEMORY indicator knippert ongeveer 10 seconden lang op het display op het voorpaneel.

4 Druk herhaaldelijk op A-E (1) om een voorkeuzegroep te selecteren (A t/m E) terwijl de MEMORY indicator knippert.

De letter van de geselecteerde groep zal nu verschijnen. Controleer of de dubbele punt (:) inderdaad verschijnt op het display.

A-E ENTER Knippert MENORT Q :FM 88.9 MHz Voorkeuze groep Dubbele punt (:)

#

• Als de dubbele punt (:) niet verschijnt, dient u op PRESET/TUNE te drukken om de dubbele punt te laten verschijnen.
• Modellen voor de V.S. en Canada maken gebruik van CAT/A-E ◆.
• Ook met de schakelaar voor de bedieningsfunctie op YSP kunt u de gewenste voorkeuzegroep selecteren met A-E (CAT bij modellen voor de V.S. en Canada).

5 Druk op ENTRY (/) om het gewenste voorkeuzenummer (1 t/m 8) te selecteren terwijl de MEMORY indicator nog aan het knipperen is.

ENTRY ENTER Knippert A1:FM 88.9 MHz

Voorkeuzenummer

[Non-Text]

• U kunt ook de cijfertoetsen gebruiken om het gewenste voorkeuzenummer te selecteren.
• Ook met de schakelaar voor de bedieningsfunctie op YSP kunt u het gewenste voorkeuzenummer selecteren met △ ▽

6 Druk op MEMORY terwijl de MEMORY indicator knippert.

De voorkeuzegroep en het voorkeuzenummer verschijnen op het display op het voorpaneel, samen met de radioband en de frequentie. De MEMORY indicator zal van het display op het voorpaneel verdwijnen.

MEMORY ↓ A1:FM 88.9 MHz

De getoonde zender is opgeslagen als A1.

Opmerkingen

• Wanneer u een bestaande voorkeuzezender overschrijft (vervangt), zal de eerder onder dat nummer opgeslagen FM zender worden gewist.
• De soort ontvangst (stereo of mono) wordt samen met de frequentie van de zender opgeslagen.

Selecteren van een voorkeuzezender

U kunt gemakkelijk afstemmen op de voorgeprogrammeerde zenders door de voorkeuzegroepen en -nummers te selecteren.

1 Zet de schakelaar voor de bedieningsfunctie op TV/AV.

2 Druk op FM om de FM radio als signaalbron te selecteren.

"FM" zal op het display op het voorpaneel verschijnen.

[NO TEXT]

• U kunt ook herhaaldelijk op INPUT op het voorpaneel drukken om de FM radio als signaalbron te selecteren.
• Als "XM" verschijnt op het display op het voorpanel, druk dan nog eens op FM/XM zodat "FM" verschijnt (alleen modellen voor de V.S. en Canada).

3 Druk op A-E (1) om de gewenste voorkeuzegroep (A t/m E) te selecteren.

De letter van de voorkeuzegroep verschijnt op het display op het voorpaneel en verandert met elke druk op de toets.

[Non-Text]

• Als de dubbele punt (:) niet verschijnt, dient u op PRESET/TUNE te drukken om de dubbele punt te laten verschijnen.
• Modellen voor de V.S. en Canada maken gebruik van CAT/A-E ◆.
• Ook met de schakelaar voor de bedieningsfunctie op YSP kunt u de gewenste voorkeuzegroep selecteren met A-E (CAT bij modellen voor de V.S. en Canada).

4 Druk op ENTRY (4) om het gewenste voorkeuzenummer (1 t/m 8) te selecteren.

De voorkeuzegroep en het voorkeuzenummer verschijnen op het display op het voorpaneel, samen met de radioband en de frequentie.

ENTRY ENTER ↓

A1:FM 88.9 MHz

#

• U kunt ook de cijfertoetsen gebruiken om het gewenste voorkeuzenummer te selecteren.
• Ook met de schakelaar voor de bedieningsfunctie op YSP kunt u het gewenste voorkeuzenummer selecteren met / .

Tonen van Radio Data Systeem informatie (Alleen modellen voor Europa)

Het Radio Data Systeem is een systeem voor gegevensoverdracht door FM zenders. U kunt vier soorten Radio Data Systeem gegevens bekijken: PS (Programmaservice), PTY (Programmatype), RT (Radio Tekst) en CT (Klok Tijd). De corresponderende indicators zullen oplichten op het display op het voorpaneel.

Opmerkingen

• U kunt de Radio Data Systeem weergavefuncties alleen selecteren wanneer de corresponderende Radio Data Systeem indicators oplichten op het display op het voorpaneel. Het kan even duren voor dit toestel alle Radio Data Systeem gegevens heeft ontvangen van de zender in kwestie.
• Als de signalen niet goed genoeg kunnen worden ontvangen, is het mogelijk dat dit toestel geen gebruik kan maken van de Radio Data Systeem gegevens. De "RT" functie in het bijzonder vergt een grote hoeveelheid gegevens en het is daarom mogelijk dat deze functie niet beschikbaar is zelfs wanneer de andere Radio Data Systeem functies wel beschikbaar zijn.
• Bij een slechte ontvangst kunt u proberen met de hand af te stemmen op de gewenste zender (zie bladzijde 49).
• Als het signaal externe storing ondervindt terwijl dit toestel de Radio Data Systeem gegevens aan het ontvangen is, kan de ontvangst onverwacht onderbroken worden en kan de melding "...WAIT" verschijnen op het display op het voorpaneel.
• Als de ontvangst wordt onderbroken wanneer de "CT" functie is geselecteerd, zal "CT WAIT" verschijnen op het display op het voorpaneel.

1 Stem af op de gewenste Radio Data Systeem zender.

Wij raden u aan af te stemmen op Radio Data Systeem zenders met behulp van de automatische voorprogrammeerfunctie (zie bladzijde 50).

Opmerking

De AUTO PS functie van dit toestel verandert de aanduiding op het display van de frequentie naar de "PS" stand als de Radio Data Systeem zender PS gegevens uitzendt.

2 Druk herhaaldelijk op DISPLAY om de gewenste weergavefunctie voor het Radio Data Systeem te selecteren.

• Selecteer "PS" om de naam van het Radio Data Systeem programma weer te laten geven.
• Selecteer "PTY" om het soort Radio Data Systeem programma weer te laten geven.
• Selecteer "RT" om tekstgegevens voor het Radio Data Systeem programma weer te laten geven.
• Selecteer "CT" om de tijd op dit moment weer te laten geven.

Opmerking

In de "RT" functie kan dit toestel maximaal 64 alfanumerieke tekens, inclusief het trema, over het display laten schuiven (scrollen). Tekens die niet kunnen worden weergegeven worden vervangen door een “_” (onderstreping).

Programmatype Beschrijving
NEWS	Nieuws
AFFAIRS	Actualiteiten
INFO	Algemene informatie
SPORT	Sport
EDUCATE	Educatief
DRAMA	Theater
CULTURE	Cultuur
SCIENCE	Wetenschap
VARIED	Licht amusement
POP M	Popmuziek
ROCK M	Rock muziek
M.O.R.M	Middle-of-the-road muziek
LIGHT M	Licht klassiek
CLASSICS	Klassiek
OTHER M	Overige muziek

Genieten van surroundweergave

Met de toetsen voor de gebruiksfunctie van de geluidsbundels kunt u deze aanpassen om een zo goed mogelijke multikanaals surroundweergave te verkrijgen. Selecteer 5 Beam, Stereo plus 3 Beam, 3 Beam, of My Surround voor multikanaals weergave.

Opmerkingen

• Wanneer ANGLE TO WALL OR CORNER is ingesteld in de MANUAL SETUP (zie bladzijde 74), kunt u de 5 Beam en 3 Beamstanden niet selecteren.
• Om 5 Beam, Stereo plus 3 Beam, of 3 Beam te kunnen gebruiken als gebruiksfunctie voor de geluidsbundels, moet u de AUTO SETUP of MANUAL SETUP uitvoeren zodat de instellingen zijn aangepast aan uw luisteromgeving.

AUTO VOL MODE SETUP INPUTMODE SLEEP 5BEAM ST+3BEAM 3BEAM 1 2 3 STEREO MYBWEBAM 4 5 6 MUSIC MOVIE SPORTS 7 8 9 OFF SUR. DECODE 0 +10 ENHANCER ENTRY MENU CAT/ A-E ENTER TV/AV YSP RETURN DISPLAY

(Modellen voor de V.S. en Canada)

1 Zet de schakelaar voor de bedieningsfunctie van de afstandsbediening op YSP.

2 Druk op één van de toetsen voor de geluidsbundels (5BEAM, ST+3BEAM, 3BEAM of MY SUR.) om de gewenste stand te selecteren voor 5.1-kanaals weergave.

5 Beam

Produceert geluidsbundels voor de linker, rechter en midden voorkanalen en de linker en rechter surroundkanalen. Deze stand is ideaal wanneer u ten volle wilt kunnen genieten van surroundweergave bij het bekijken van bijvoorbeeld films op DVD met multikanaals geluid, of wanneer u 2-kanaals materiaal via meerdere kanalen wilt weergeven.

Druk op 5BEAM en selecteer 5 Beam.

Opmerkingen

• Om de beste surroundeffecten te kunnen bereiken moet u ervoor zorgen dat de geluidsbundels niet belemmerd worden door obstakels die zouden kunnen verhinderen dat de geluidsbundels direct door de wanden van uw luisterruimte weerkaatst worden.
• De geluidsbundels voor de linker en rechter voorkanalen worden via de wanden geprojecteerd.
• "SP Pos. Corner!" zal op het display op het voorpaneel verschijnen als INSTALLED POSITION is ingesteld op ANGLE TO WALL OR CORNER (zie bladzijde 74).

Stereo plus 3 Beam

Produceert normale weergave via de linker en rechter voorkanalen en geluidsbundels voor de linker en rechter surroundkanalen en het middenkanaal. Deze stand is ideaal wanneer u live-opnamen op DVD bekijkt. Vocalen en instrumenten kunnen in het midden voor de luisterplek gehoord worden, terwijl het gereflecteerde geluid uit de zaal voor u als luisteraar van links en rechts lijkt te komen, zodat u het gevoel krijgt alsof op de eerste rang recht voor het podium zit.

Druk op ST+3BEAM en selecteer Stereo plus 3 Beam.

De geluidsbundels voor de linker en rechter voorkanalen worden direct op de luisterplek gericht.

3 Beam

Er worden geluidsbundels geproduceerd voor de linker en rechter voorkanalen en het middenkanaal. Deze stand is ideaal wanneer u bijvoorbeeld met het hele gezin naar een film wilt kijken. Omdat de luisterplek verbreed wordt, kunt u met meer mensen genieten van een uitstekende surroundweergave. U kunt deze stand ook gebruiken wanneer de luisterplek dicht bij de achterwand is en de linker en rechter surroundbundels niet goed via deze wand weerkaatst kunnen worden.

Druk op 3BEAM en selecteer 3 Beam.

U kunt een realistischer surroundweergave verkrijgen als u de instellingen bij IMAGE LOCATION in het BEAM MENU aanpast (zie bladzijde 77).

Opmerkingen

• Bij weergave van multikanaals materiaal zullen de linker en rechter surroundsignalen worden teruggemengd en worden weergegeven via de linker en rechter voorkanalen.
• De geluidsbundels voor de linker en rechter voorkanalen worden via de wanden geprojecteerd.
• "SP Pos. Corner!" zal op het display op het voorpaneel verschijnen als INSTALLED POSITION is ingesteld op ANGLE TO WALL OR CORNER (zie bladzijdc 74).

My Surround

Deze stand maakt surroundweergave mogelijk in een kleine ruimte die niet voldoet aan de voorwaarden voor de andere standen (zie "Voor u dit toestel gaat installeren" op bladzijde 16). Gebruik deze functie voor de geluidsbundels wanneer u surroundweergave dicht in de buurt van dit toestel wenst, of wanneer de andere standen niet gebruikt kunnen worden.

Druk op MY SUR. en selecteer My Surround.

MY SUR. 6

Opmerkingen

• De instellingen voor de geluidsbundels, zoals de hoeken van de bundels en afstanden, gelden niet in deze stand.
• Voor het juiste effect in de My Surround stand moet uw luisterplek zich wel recht voor dit toestel bevinden.

■ Decoder indicators

Afhankelijk van de signaalbron en de geselecteerde surroundfunctie zullen de decoder indicators op het voorpaneel als volgt oplichten.

Status Indicator
Wanneer er PCM signalen binnenkomen	PCM
Wanneer er DTS digitale signalen binnenkomen
Wanneer u DTS Neo:6 heeft geselecteerd als surroundfunctie
Wanneer er Dolby Digital signalen binnenkomen	☐☐ DIGITAL
Wanneer u Dolby Pro Logic heeft geselecteerd als surroundfunctie	☐☐ PL
Wanneer u Dolby Pro Logic II heeft geselecteerd als surroundfunctie	☐☐ PL II

[Non-Text]

• U kunt een ingangsfunctie kiezen (AUTO, DTS of ANALOG) door herhaaldelijk op INPUTMODE te drukken (zie bladzijde 87).
• Discs die gecodeerd zijn met DTS-ES, Dolby Digital 5.1 EX, Dolby Digital EX of Dolby Digital Surround EX zullen worden weergegeven in DTS of Dolby Digital.

■ Indicators ingangskanalen

Afhankelijk van welke kanalen het huidige digitale ingangssignaal bevat, zullen de decoder indicators op het voorpaneel als volgt oplichten.

Status Indicator
Wanneer er 2-kanaals stereosignalen binnenkomen
Wanneer er 5.1-kanaals signalen binnenkomen

■ Surroundfuncties en aanbevolen signaalbronnen

Surroundfunctie Aanbevolen bron
Dolby Pro Logic – Alle bronnen
Dolby Pro Logic II	MovieMusicGame	FilmsMuziekSpelletjes
DTS Neo:6	CinemaMusic	FilmsMuziek
Neural Surround(Alleen modellen voor de V.S. en Canada)	-	XM Satellite Radio(Alleen modellen voor de V.S. en Canada)

Opmerkingen

• Wanneer u een signaalbron selecteert (zie bladzijde 45), zal automatisch de surroundfunctie die werd gebruikt met de daarvoor ingestelde signaalbron geselecteerd staan.
• Als dit toestel uit en vervolgens weer aan wordt gezet, zal automatisch de surroundfunctie die werd gebruikt met de signaalbron die was geselecteerd voor de stroom werd uitgeschakeld geselecteerd staan.
• Als de surroundfuncties niet beschikbaar zijn, zal de melding "Prohibit" op het display verschijnen wanneer u op SUR. DECODE drukt.
• De surroundfuncties zijn beschikbaar:
• wanneer de gebruiksfunctie voor de geluidsbundels op een andere stand staat dan die voor 2-kanaals of 5-kanaals stereoweergave (zie bladzijde 60) en My Surround (zie bladzijde 55).
• wanneer de CINEMA DSP programma's zijn uitgeschakeld (zie bladzijde 65).
• wanneer er een filmprogramma is geselecteerd, zoals het CINEMA DSP programma (zie bladzijde 64). In dit geval zijn alleen Dolby Pro Logic, Dolby Pro Logic II Movie en DTS Neo:6 Cinema beschikbaar.
• wanneer er 2-kanaals signalen binnenkomen.
• wanneer de Music Enhancer is uitgeschakeld (zie bladzijde 66).

Profiteren van surroundweergave van 2-kanaals bronnen

Dit toestel is in staat 2-kanaals materiaal op te waarderen zodat het via 5.1 kanalen kan worden weergegeven en u van het surroundeffect kunt profiteren.

De surroundfuncties zijn alleen beschikbaar wanneer de CINEMA DSP programma's zijn uitgeschakeld (zie bladzijde 65) of wanneer het film programma is geselecteerd als CINEMA DSP programma (zie bladzijde 64). Daarbij moet de gebruiksfunctie voor de geluidsbundels worden ingesteld op 5 Beam, Stereo plus 3 Beam, of 3 Beam (zie bladzijde 54), terwijl de Music Enhancer ook uitgeschakeld moet worden (zie bladzijde 66).

5BEAM ST+3BEAM 3BEAM 1 2 3 STEREO MY#BEAM 4 5 6 MUSIC MOVIE SPORTS 7 8 9 OFF SUR. DECODE 0 +10 ENHANCER ENTRY MENU CAT/ A-E ENTER TV/AV YSP RETURNDISPLAY

(Modellen voor de V.S. en Canada)

1 Zet de schakelaar voor de bedieningsfunctie van de afstandsbediening op YSP.

2 Druk herhaaldelijk op SUR. DECODE (of op SUR. DECODE en vervolgens op ◀) om te schakelen tussen de diverse surroundfuncties.

Keuzes: Neo:6 Cinema, Neo:6 Music, PRO LOGIC, PLII Movie, PLII Music, PLII Game, neural surround Standaardinstelling: Neo:6 Cinema

Voorbeeld van de aanduiding van de surroundfunctie op het display op het voorpaneel wanneer het CINEMA DSP programma en de Music Enhancer zijn uitgeschakeld

Profiteren van surroundweergave bij tv programma's

U kunt de analoge audiosignalen van uw tv ook als surroundweergave laten reproduceren.

Voor u de stappen hieronder gaat uitvoeren, moet u het volume van dit toestel op 30 zetten. Indien nodig kunt u het volume bij stap 4 hieronder bijregelen.

STB TV PRESET/TIME CAT/FWXTM AUTO SETUP INPUTMODE SLEEP 5BEAM ST+3BEAM 3BEAM 1 2 3 STEREO MY BEAM MY SUR. 4 5 6 MUSIC MOVIE SPORTS 7 8 9 OFF SUR. DECODE 0 +10 ENHANCER ENTRY MENU CAT/ A-E ENTER TV/AV YSP RETURN DISPLAY VOLUME CH TV VOL + + + - - -

(Modellen voor de V.S. en Canada)

1 Kies het tv-kanaal waar u naar wilt kijken.

Gebruik de afstandsbediening van uw tv om het gewenste kanaal te kiezen.

2 Zet de schakelaar voor de bedieningsfunctie van de afstandsbediening op YSP.

3 Druk op TV.

Dit toestel zal nu het geluid van uw tv weergeven.

4 Als u toch nog geluid uit de luidsprekers van uw tv hoort komen, zet het volume van uw tv dan zo laag mogelijk, zodat u het niet meer kunt horen.

Gebruik de afstandsbediening van uw tv om het volume van de tv zelf lager te zetten.

5 Gebruik VOLUME +/- om het volume in te stellen.

6 Druk herhaaldelijk op SUR. DECODE (of op SUR. DECODE en vervolgens op ◆) om te schakelen tussen de diverse surroundfuncties.

Ingangssignalen afkomstig van 2 kanaals bronnen worden ook via meerdere kanalen weergegeven. Voor meer informatie over de diverse surroundfuncties, zie bladzijde 56.

Instellen van parameters voor de surroundfuncties

U kunt de parameters voor Dolby Pro Logic II Music en DTS Neo:6 Music instellen om het surroundeffect bij te regelen.

SPORTSMUSIC MOVIE 7 8 9 OFF SUR. DECODE 0 +10 ENHANCER ENTRY® MENU CAT/ A-E ENTER TV/AV YSP RETURN DISPLAY

(Modellen voor de V.S. en Canada)

1 Herhaal de stappen 1 en 2 onder "Profiteren van surroundweergave van 2-kanaals bronnen" op bladzijde 57 en selecteer PL II Music of Neo:6 Music.

2 Druk op /△en selecteer de gewenste parameter.

3 Druk op /◇om de geselecteerde parameter in te stellen.

■ Wanneer u Dolby Pro Logic II Music heeft geselecteerd

PANORAMA

Geeft de linker en rechter voorkanalen een omhullend effect, hetgeen wordt doorgezet in het hele surround geluidsveld voor een verhoogd gevoel van ruimte.

Keuzes: ON/OFF

Standaardinstelling: OFF

DIMENSION

Regelt het volumeverschil tussen de voor- en surroundkanalen tot u een geschikte balans heeft gevonden.

Instelbereik: -3 (meer naar de surroundkanalen) t/m +3 (naar voren)

Standaardinstelling: STD (standaard)

C. WIDTH

Verdeelt het signaal voor het middenkanaal over de linker en rechter kanalen. Ingesteld op 0 worden de signalen voor het middenkanaal uitsluitend via het middenkanaal weergegeven.

Instelbereik: 0 t/m 7

Standaardinstelling: 3

■ Wanneer u DTS Neo:6 Music heeft geselecteerd

C. IMAGE

Regelt het geluidsbeeld in het midden via drie kanalen (links en rechts voor en midden).

Instelbereik: 0,0 (breder) t/m 1,0 (gecentreerd)

Standaardinstelling: 0,3

Genieten van stereoweergave

U kunt profiteren van 2-kanaals en 5-kanaals stereoweergave als gebruiksfunctie voor de geluidsbundels door op de afstandsbediening op STEREO te drukken.

Opmerkingen

• Bij weergave van Dolby Digital materiaal in 2-kanaals of 5-kanaals stereo, zal het dynamisch bereik worden gecomprimeerd. Als het volume hierdoor te laag wordt, dient u over te schakelen naar een andere stand, maar niet naar gerichte weergave (My Beam).
• Als u 2-kanaals of 5-kanaals stereoweergave heeft geselecteerd, zullen de surroundfuncties (zie bladzijde 56) en de CINEMA DSP programma's (zie bladzijde 63) buiten werking worden gesteld.

1 2 3 STEREO MY BEAM MY SUR. 4 5 6 MUSIC MOVIE SPORTS 7 8 9 SUR. DECODEOFF 0 +10 ENHANCER ENTRY MENU CATY A-E ENTER TV/AV YSP RETURN DISPLAY

(Modellen voor de V.S. en Canada)

2-kanaals stereoweergave

Er wordt geluid geproduceerd voor de linker en rechter voorkanalen. Dit is ideaal voor weergave van hi-fi materiaal, zoals CD's, en wordt aanbevolen als vervanging van de luidsprekers van uw tv.

1 Zet de schakelaar voor de bedieningsfunctie van de afstandsbediening op YSP.

2 Druk op STEREO om 2-kanaals stereoweergave te selecteren als gebruiksfunctie voor de geluidsbundels. "STEREO" zal op het display op het voorpaneel verschijnen.

STEREO 4 ↓ STEREO VOL

Opmerking

Bij weergave van multikanaals materiaal zullen alle kanalen, behalve de linker en rechter voorkanalen, worden teruggemengd en worden weergegeven via de linker en rechter voorkanalen. Er zal geen geluid worden weergegeven via de midden- en surroundkanalen.

5-kanaals stereoweergave

Produceert geluid voor de linker, rechter voorkanalen, het middenkanaal en de linker en rechter surroundkanalen. Dit is ideaal voor weergave in een grote ruimte, of bijvoorbeeld bij een feestje.

1 Zet de schakelaar voor de bedieningsfunctie op YSP.

2 Druk twee keer op STEREO om 5-kanaals stereoweergave te selecteren als gebruiksfunctie voor de geluidsbundels.

"5CH STEREO" zal op het display op het voorpaneel verschijnen.

STEREO 4 5CH STEREO VOL

U kunt de verstaanbaarheid van de weergave in een omgeving met veel andere geluiden verbeteren door middel van de My Beam gerichte weergavefunctie, waarbij het geluid via één enkel kanaal direct op de luisterplek wordt gericht. Deze My Beam stand is ook ideaal als u niet wilt dat de geluidsbundels worden weerkaatst via de wanden van uw kamer, of als u bijvoorbeeld anderen die al liggen te slapen niet wilt storen terwijl u 's nachts naar een film gaat kijken.

Opmerking

Als u gerichte weergave (My Beam) heeft geselecteerd, zullen de surroundfuneties (zie bladzijde 56), de CINEMA DSP programma's (zie bladzijde 63) en TruBass (zie bladzijde 79) buiten werking worden gesteld. Bovendien zal er geen geluid worden weergegeven via een eventueel op dit toestel aangesloten subwoofer.

Gebruik van de automatische instelfunctie

De My Beam microfoon op de afstandsbediening ontvangt de testtonen die door dit toestel worden geproduceerd en zorgt er vervolgens voor dat de hoek van de geluidsbundel automatisch wordt aangepast.

1 Zet de schakelaar voor de bedieningsfunctie van de afstandsbediening op YSP.

2 Houd MY BEAM tenminste twee seconden ingedrukt.

Er zal twee keer een testtoon worden weergegeven door dit toestel. Houd de afstandsbediening op dit toestel gericht terwijl de testtonen worden weergegeven zodat de My Beam microfoon de testtonen uit de juiste richting kan ontvangen.

Instelbereik: L60° t/m R60°

Gegarandeerd bereik: 6 m, L45° t/m R45°

Opmerkingen

• Als er icts mis gaat, zal er een geluidssignaal klinken en zal de foutmelding "MY BEAM ERROR" verschijnen op het display op het voorpaneel.
• Er kan een foutmelding optreden wanneer er teveel andere geluiden in de kamer hoorbaar zijn. Zorg ervoor dat het zo stil mogelijk is in uw kamer terwijl de testtonen worden weergegeven.
• U mag de afstandsbediening niet schudden of verplaatsen terwijl de testtonen worden weergegeven.
• U mag de My Beam microfoon op de afstandsbediening niet afdekken terwijl de testtonen worden weergegeven.
• Als de afstandsbediening niet naar behoren functioneert, is het mogelijk dat de batterijen leeg of bijna leeg zijn. Vervang in dit geval alle batterijen en probeer de procedure vervolgens opnieuw.
• Bij weergave van een ingangssignaal met een bemonsteringsfrequentie van 64 of 96 kHz, kan de hoek van de geluidsbundel niet automatisch worden aangepast.

Gebruik van de handmatige instelfunctie

U kunt de hoek van de geluidsbundel ook met de hand instellen terwijl u naar een signaalbron aan het luisteren bent. Deze functie is ook handig wanneer de luisterplek zich buiten het gegarandeerde bereik van de automatische instelfunctie bevindt.

1 Zet de schakelaar voor de bedieningsfunctie van de afstandsbediening op YSP.

2 Druk op MY BEAM.

“MY BEAM” zal op het display op het voorpaneel verschijnen.

3 Druk op /◀terwijl "MY BEAM" wordt getoond om de hoek van de geluidsbundel in te stellen.

Instelbereik: L90° t/m R90°

• Druk herhaaldelijk op om de horizontale hoek naar links bij te stellen.
• Druk herhaaldelijk op om de horizontale hoek naar rechts bij te stellen.

ENTER

Gebruiken van geluidsveldprogramma's

Dit toestel is uitgerust met verschillende zeer precieze digitale decoders die multikanaals weergave van zowel stereo- als origineel multikanaals materiaal mogelijk maken. Dit toestel is tevens voorzien van een Yamaha CINEMA DSP (digitale geluidsveldprogramma) processor met een aantal geluidsveldprogramma's waarmee u uw luisterervaring een extra dimensie kunt geven. De meeste van deze CINEMA DSP geluidsveldprogramma's zijn exacte digitale reproducties van de daadwerkelijke akoestiek in beroemde concertzalen, muziekhallen en bioscopen.

De Yamaha CINEMA DSP programma's zijn geschikt voor alle Dolby Digital, DTS en Dolby Surround bronnen.

Opmerking

Kies een CINEMA DSP geluidsveldprogramma op basis van uw smaak en uw voorkeuren, en niet alleen op basis van de naam van het CINEMA DSP programma.

■ Wat is een geluidsveld?

Een belangrijke factor in het creëren van de rijke, volle geluidsweergave van een live uitvoering wordt gevormd door de meervoudige reflecties van het geluid via de wanden van de ruimte. Deze reflecties maken het geluid niet alleen levendiger, ze zorgen er ook voor dat de luisteraar kan waarnemen waar het geluid vandaan komt, hoe groot de ruimte is en welke vorm de ruimte bij benadering heeft.

■ Elementen van een geluidsveld

In elke omgeving zijn er twee verschillende soorten geluidsweerkaatsingen die samen met het direct waargenomen geluid, dat rechtstreeks onze oren bereikt vanaf de bron van het geluid, het geluidsveld samenstellen.

Vroege weerkaatsingen

Weerkaatst geluid dat onze oren zeer snel bereikt (50 ms tot 80 ms na het directe geluid) na slechts door één oppervlak (een wand of het plafond bijvoorbeeld) gereflecteerd te zijn. Deze vroege weerkaatsingen geven het directe geluid helderheid.

Natrillingen

Deze worden veroorzaakt door weerkaatsingen van meer dan één oppervlak (wanden, plafond, de achterwand van de ruimte enz.) en worden zo talrijk dat ze samensmelten tot een soort akoestische achtergrond. Deze natrillingen zijn niet richtingsgevoelig en maken het directe geluid minder helder.

Het directe geluid, de vroege weerkaatsingen en de natrillingen samen helpen ons bij het bepalen van onze indruk van de grootte en de vorm van de ruimte en het is deze informatie die door de digitale geluidsveldprocessor wordt gereproduceerd bij het samenstellen van het geluidsveld.

Als de juiste vroege weerkaatsingen en natrillingen worden gereproduceerd in uw eigen kamer, kunt u uw eigen luisteromgeving vormgeven. U zou de akoestiek van uw kamer kunnen transformeren in die van een concertzaal, een dansvloer of een studio van om het even welke afmetingen. En dat is nu precies wat Yamaha gedaan heeft met de CINEMA DSP technologie waarmee naar believen geluidsvelden kunnen worden samengesteld.

U kunt kiezen uit drie verschillende CINEMA DSP geluidsveldprogramma's (MUSIC, MOVIE en SPORTS), afhankelijk van het soort materiaal waarnaar u wilt luisteren. De CINEMA DSP indicator zal oplichten op het display op het voorpaneel wanneer er een CINEMA DSP programma is geselecteerd.

Opmerkingen

• De CINEMA DSP programma's werken niet wanneer My Surround (zie bladzijde 55) is geselecteerd als als de gebruiksfunctie voor de geluidsbundels.
• Als de CINEMA DSP programma's niet beschikbaar zijn, zal de melding "Prohibit" op het display verschijnen wanneer u op de afstandsbediening op één van de toetsen voor de CINEMA DSP programma's drukt.

5BEAM ST+3BEAM 3BEAM 1 2 3 STEREO MY BEAM MY SUR. 4 5 6 MUSIC MOVIE SPORTS 7 8 9 0 +10 SURL DECODEOFF ENHANCER ENTRY MENU CAT/ A-E ENTER TV/AV YSP RETURNOIS/LAY (Modellen voor de V.S. en Canada)

■ Muziekprogramma

Kies voor dit CINEMA DSP programma wanneer u muziek laat weergeven. Dit programma geeft een levendige atmosfeer en geeft u het gevoel alsof u daadwerkelijk aanwezig bent bij een rock of jazz concert.

1 Zet de schakelaar voor de bedieningsfunctie van de afstandsbediening op YSP.

2 Druk op MUSIC om het CINEMA DSP programma voor muziekweergave te selecteren.

■ Filmprogramma

Selecteer dit CINEMA DSP programma wanneer u een film laat weergeven, in het bijzonder materiaal in Dolby Digital, DTS of Dolby Surround. Dit programma zorgt voor een duidelijke weergave van zowel gesproken tekst als geluidseffecten voor een weidse en ruimtelijke gewaarwording.

1 Zet de schakelaar voor de bedieningsfunctie van de afstandsbediening op YSP.

2 Druk op MOVIE om het CINEMA DSP programma voor filmweergave te selecteren.

■ Sportprogramma

Kies voor dit CINEMA DSP programma wanneer u sportprogramma's laat weergeven. Dit programma concentreert het commentaar in het midden terwijl de geluiden van het publiek en de omgeving rond uw hele kamer worden gepositioneerd.

1 Zet de schakelaar voor de bedieningsfunctie van de afstandsbediening op YSP.

2 Druk op SPORTS om het CINEMA DSP programma voor weergave van sportprogramma's te selecteren.

■ Uitschakelen van CINEMA DSP programma's

U kunt de CINEMA DSP programma's uitschakelen als u wilt luisteren naar de originele weergave zonder toegevoegde CINEMA DSP effecten.

1 Zet de schakelaar voor de bedieningsfunctie op YSP.

2 Druk op OFF om de CINEMA DSP programma's uit te schakelen.

"CINEMA DSP OFF" zal op het display op het voorpaneel verschijnen en de CINEMA DSP indicator zal verdwijnen.

CINEMA DSP OFF

■ Instellen van de CINEMA DSP effectniveaus

Met de fabrieksinstellingen kunt u al een goede geluidskwaliteit verkrijgen. U kunt echter het effectniveau regelen van de CINEMA DSP programma's in relatie tot het directe geluid zodat elk CINEMA DSP programma beter aangepast is aan uw luisteromgeving of uw persoonlijke voorkeur.

1 Zet de schakelaar voor de bedieningsfunctie op YSP.

2 Druk op MUSIC, MOVIE, of SPORTS om het gewenste CINEMA DSP programma te selecteren.

of of

3 Druk op /

"DSP LEVEL" zal op het display op het voorpaneel verschijnen.

DSP LEVEL:9dB

4 Druk op /kom het effectniveau te van het geselecteerde CINEMA DSP programma te regelen.

Instelbereik: -6 dB t/m +3 dB

• Een grotere waarde verhoogt het effectniveau.
• Een kleinere waarde verlaagt het effectniveau.

Gebruiken van de Music Enhancer

U kunt de Music Enhancer functie van dit toestel gebruiken om de weergave van gecomprimeerde muziekformaten zoals MP3 zo dicht mogelijk bij het origineel te brengen.

SPORTSMUSIC MOVIE 7 8 9 SUR. DECODEOFF 0 +10 ENHANCER ENTRY MENU CATY A-E ENTER TV/AV VSP RETURN DISPLAY VOLUME CH TV VOL

(Modellen voor de V.S. en Canada)

1 Zet de schakelaar voor de bedieningsfunctie van de afstandsbediening op YSP.

2 Druk op ENHANCER om de Music Enhancer te selecteren.

De geselecteerde functie verschijnt op het display op het voorpaneel.

ENHANCER

3 Druk herhaaldelijk op ENHANCER om te schakelen tussen de diverse Music Enhancer niveaus (OFF, MIN en MAX).

De ENHANCER indicator licht op wanneer "ENHANCER:HIGH" of "ENHANCER:LOW" is geselecteerd.

Opmerkingen

- De Music Enhancer kan niet worden gebruikt met de CINEMA DSP programma's. Als er een CINEMA DSP programma wordt geselecteerd terwijl de Music Enhancer is ingeschakeld, zal de Music Enhancer automatisch worden uitgeschakeld. In dit geval zal de Music Enhancer ook uitgeschakeld blijven wanneer vervolgens het CINEMA DSP programma uit wordt gezet. Op dezelfde manier zal, als de Music Enhancer aan wordt gezet terwijl er een CINEMA DSP programma is geselecteerd, het CINEMA DSP programma automatisch worden geannuleerd. In dit geval zal het CINEMA DSP programma ook uitgeschakeld blijven wanneer vervolgens de Music Enhancer uit wordt gezet.

- De Music Enhancer kan alleen worden gebruikt wanneer er een andere instelling dan My Surround (zie bladzijde 55) is geselecteerd als functie voor de geluidsbundels.

Gebruiken van de volumefuncties (Nacht-luisterfunctie/tv-volume gelijkschakeling)

De nacht luisterfuncties zijn ontworpen om bij lage volumes, bijvoorbeeld wanneer u's nachts wilt luisteren, toch alles te kunnen verstaan. Bovendien kunt u het volume van de tv begrenzen zodat het niet ineens al te veel kan veranderen wanneer het weergegeven materiaal verandert (bijv. vanwege reclame).

VOL MODE AUTO SETUP INPUTMODE SLEEP 5BEAM ST+3BEAM 3BEAM 1 2 3 STEREO MY BEAM MY SUR. 4 5 6 MUSIC MOVIE SPORTS 7 8 9 SUR. DECODEOFF 0 +10 ENHANCER ENTRY MENU CAT/ A-E ENTER TV/AV YSP RETURN DIS/LAY (Modellen voor de V.S. en Canada)

1 Zet de schakelaar voor de bedieningsfunctie van de afstandsbediening op YSP.

2 Druk herhaaldelijk op VOL MODE en selecteer NIGHT:CINEMA, NIGHT:MUSIC, TV EQUAL VOLUME of OFF.

De NIGHT indicator zal oplichten op het display op het voorpaneel wanneer "NIGHT:CINEMA" of "NIGHT:MUSIC" is geselecteerd.

De EQUAL indicator zal oplichten op het display op het voorpaneel wanneer "TV EQUAL VOLUME" is geselecteerd.

• Selecteer NIGHT:CINEMA wanneer u naar een film gaat kijken om het dynamisch bereik van de soundtrack te verminderen en de gesproken tekst beter verstaanbaar te maken bij lagere volumes.
• Selecteer NIGHT: MUSIC wanneer u naar muziek wilt luisteren om alle geluiden beter verstaanbaar te maken.
• Selecteer TV EQUAL VOLUME wanneer u naar tv-programma's kijkt.
• Selecteer OFF om de volumefunctie uit te schakelen.

3 Druk op ◀ om het niveau van de comprimering te regelen wanneer NIGHT:CINEMA, NIGHT:MUSIC of TV EQUAL VOLUME wordt getoond.

• Selecteer Effect.Lvl:MIN voor minimale compressie.
• Selecteer Effect.Lvl:MID voor standaard compressie.
• Selecteer Effect.Lvl:MAX voor maximale compressie.

Opmerkingen

• De instellingen voor de volumefuncties worden geannulcerd als u op STANDBY/ON drukt, of als u de stekker uit het stopcontact haalt.
• De instellingen voor de volumefuncties werken niet wanneer My Surround is geselecteerd als als de gebruiksfunctie voor de geluidsbundels (zie bladzijde 55).

Gebruiken van de slaaptimer

Met deze functie kunt u het toestel zichzelf uit (standby) laten schakelen na een door u bepaalde tijd. Deze slaaptimer is bijvoorbeeld handig wanneer u gaat slapen terwijl dit toestel nog aan het spelen is.

PRESTITUE CATFM/XM ▼ MEMORYSE MACH AUTO VOL MODE SETUP INPUTMODE SLEEP 5BEAM ST+3BEAM 3BEAM 1 2 3 STEREO MY BEAM MY SUR. 4 5 6 MUSIC MOVIE SPORTS 7 8 9 0 +10 SUR. DECODEOFF ENHANCER ENTRY MENU CATY A-E ENTER TV/AV VSP RETURN DISPLAY (Modellen voor de V.S. en Canada)

1 Zet de schakelaar voor de bedieningsfunctie van de afstandsbediening op YSP.

2 Druk herhaaldelijk op SLEEP om de tijd voor de slaaptimer in te stellen.

Keuzes: 120min, 90min, 60min, 30min, OFF De SLEEP indicator knippert op het display terwijl u de tijd voor de slaaptimer aan het instellen bent.

Met elke druk op SLEEP zal het display op het voorpaneel als volgt veranderen.

3 Wacht een paar tellen zonder het toestel te bedienen om de instelling van de slaaptimer te bevestigen.

De SLEEP indicator zal oplichten op het display op het voorpaneel, ten teken dat de slaaptimer in werking is.

■ Annuleren van de slaaptimer

1 Zet de schakelaar voor de bedieningsfunctie van de afstandsbediening op YSP.

2 Druk net zo vaak op SLEEP tot "SLEEP OFF" verschijnt op het display op het voorpaneel.

3 Wacht een paar tellen zonder het toestel te bedienen om de instelling van de slaaptimer te bevestigen.

De SLEEP indicator zal verdwijnen van het display op het voorpaneel, ten teken dat de slaaptimer uitgeschakeld is.

SLEEP

Verdwijnt

Opmerking

De vorige instelling van de slaaptimer, voordat u deze uitschakelde, wordt bewaard in het systeemgeheugen.

[Non-Text]

De slaaptimer kan ook buiten werking worden gesteld door op STANDBY/ON te drukken om dit toestel uit (standby) te zetten, of door de stekker uit het stopcontact te halen.

Tonen van informatie over de signaalbron

U kunt het formaat en de bemonsteringsfrequentie van het huidige ingangssignaal op het display op het voorpaneel laten aangeven.

7 8 9 SUR. DECODEOFF 0 +10 ENHANCER ENTRY MENU CAT/ A-E ENTER TV/VW YSP RETURN DISPLAY VOLUME CH TV VOL + + + - - - MUTE TV INPUT TV MUTE

(Modellen voor de V.S. en Canada)

1 Zet de schakelaar voor de bedieningsfunctie van de afstandsbediening op YSP.

2 Druk op DISPLAY.

De informatie voor het huidige ingangssignaal wordt als volgt aangegeven:

[NO TEXT]
Wanneer de gegevens voor het ingangssignaal niet bepaald kunnen worden, zal “____” worden aangegeven voor de bemonsteringsfrequentie.

Gebruiken van de HDMI bedieningsfunctie

U kunt de volgende functies bedienen met de afstandsbediening van uw tv als dit toestel via de HDMI aansluitingen is verbonden met een voor HDMI bediening geschikte tv (behalve bepaalde modellen).

• Aan of uit zetten (tegelijkertijd met de tv)
• Selecteren van de audio uitgangscomponent (tv of dit toestel)
• Regelen van het volume (hoger/lager en uit)

Een voorbeeld van een component die geschikt is voor HDMI bediening is een Panasonic EZ Sync (in de V.S. en Canada) of Viera Link (in andere landen) compatibele component (tv, DVD-recorder, Blu-ray recorder enz.).

Als u dit toestel aansluit op een voor HDMI bediening geschikte DVD-speler of Blu-ray Disc speler via HDMI, kunt u de aangesloten component ook tegelijk met dit toestel bedienen (behalve bepaalde modellen).

1 Verbind dit toestel via de HDMI aansluitingen met uw voor HDMI bediening geschikte tv.

Zie "Informatie over HDMI™" op bladzijde 20 en "Aansluitingen met HDMI kabels" op bladzijde 21 voor details omtrent HDMI en HDMI componenten. Raadpleeg ook de informatie betreffende het aansluiten van een AV versterker in de handleiding van uw tv.

2 Zet alle via HDMI aangesloten componenten aan.

Raadpleeg ook de handleidingen van de betreffende externe componenten voor details omtrent het bedienen van deze componenten.

3 Controleer de systeeminstellingen voor alle via HDMI aangesloten componenten en schakel de HDMI bedieningsfunctie in.

Raadpleeg ook de handleidingen van de betreffende externe componenten voor details omtrent het instellen van deze componenten. Wanneer u de stappen 1 t/m 3 heeft gevolgd, hoeft u dezelfde procedure de volgende keer niet meer opnieuw uit te voeren.

4 Zet uw tv uit en vervolgens weer aan.

5 Selecteer dit toestel op uw tv als signaalbron (HDMI, enz.).

6 Selecteer de aangesloten component als de signaalbron met INPUT op het voorpaneel van dit toestel (of met de ingangskeuzetoetsen op de afstandsbediening). Controleer of de beelden van de DVD-recorder (enz.) correct worden weergegeven op uw tv.

7 Gebruik de afstandsbediening van uw tv om de stroom in of uit te schakelen, de component voor de weergave van de audio te selecteren en het volume van dit toestel in te stellen.

Opmerkingen

• Controleer de volgende punten als u dit toestel niet tegelijk met uw tv kunt bedienen.
• Of HDMI CONTROL is ingesteld op ON (zie bladzijde 82).
• Of de HDMI bedieningsfunctie is ingeschakeld op uw tv (zie de handleiding van uw tv).
• Terwijl u audio laat weergeven door een component die niet geschikt is voor HDMI, zal dit toestel niet worden uitgeschakeld wanneer u uw tv uit zet met de daarbij behorende afstandsbediening. De weergave zal gewoon worden voortgezet.

MANUAL SETUP

Om de beste kwaliteit surroundweergave te bereiken kunt u met de MANUAL SETUP de parameters voor de luisteromgeving in detail instellen en nadere instellingen verrichten voor de geluidssignalen, geluidsbundels, digitale ingangssignalen en het in-beeld display. Verander de begininstellingen (onder elke parameter vet gedrukt aangeduid) op basis van uw specifieke luisteromgeving.

• U kunt de via de AUTO SETUP procedure geoptimaliseerde instellingen opslaan (zie bladzijde 42). Later kunt u dan een bepaalde set instellingen die zijn geoptimaliseerd voor bepaalde omstandigheden in uw kamer weer oproepen als dat nodig is (zie bladzijde 43).
• De meeste instellingen in het SOUND MENU en het BEAM MENU worden automatisch uitgevoerd wanneer u de AUTO SETUP doct (zie bladzijde 35). Gebruik het SOUND MENU en het BEAM MENU om aanvullende instellingen te makents.
• Het BEAM MENU stelt u in staat instellingen voor de surroundweergave te veranderen die normaliter via een instelmenu voor de luidsprekers gewijzigd moeten worden.
• Stel eerst de parameters in het BEAM MENU in voor u de instellingen voor de parameters in het SOUND MENU, het INPUT MENU en het DISPLAY MENU gaat wijzigen.

SOUND MENU

Hiermee kunt u met de hand diverse parameters die te maken hebben met de geluidsweergave instellen.

Onderdeel Kenmerken Bladzijde
TONE CONTROL Instellen van het uitgangsniveau voor hoge of lage tonen.		78
SUBWOOFER SET Instellen van de diverse instellingen voor de subwoofer.		78
MUTE LEVEL Instellen van het dempingsniveau.		78
AUDIO DELAY Instellen van de audiovertraging.		79
ROOM EQ Instellen van de klankkleur (toon) van de luisterruimte.		79
DD/DTS Dynamic Range	Instellen van het dynamisch bereik bij Dolby Digital of DTS signalen.	79
TruBass Selecteert de extra versterking voor de lage tonen.		79

BEAM MENU

Hiermee kunt u met de hand diverse parameters die te maken hebben met de geluidsweergave via de geluidsbundels instellen.

Onderdeel Kenmerken Bladzijde
SETTING PARAMETERS	Aanpassen van de instellingen voor de luisterruimte en de luisterplek.	74
BEAM ADJUSTMENT Regelen	van de diverse instellingen voor de geluidsbundels.	75
IMAGE LOCATION	Instellen van de positionering van de linker en de rechter voorkanalen.	77

INPUT MENU

Hiermee kunt u met de hand diverse parameters die te maken hebben met de audio en video ingangssignalen instellen.

Onderdeel Kenmerken	Bladzijde
INPUT ASSIGNMENT	Toewijzen van aansluitingen aan de daarmee verbonden componenten.	80
INPUT MODE	Selecteren van de begininstelling van de ingangsfunctie voor de signaalbron.	80
INPUT TRIM	Regelt het ingangsniveau van de signaalbron.	80
INPUT RENAME	Veranderen van de getoonde naam voor een bepaalde signaalbron.	81
HDMI SET Wijzigt de diverse	HDMI instellingen.	81
XM ANTENNA LEVEL(Alleen modellen voor de V.S. en Canada)	Toont het huidige ontvangstniveau van XM Satellite Radio signalen.	82

DISPLAY MENU

Hiermee kunt u met de hand diverse parameters die te maken hebben met het display instellen.

Onderdeel Kenmerken Bladzijde
F.DISPLAY SET	Wijzigt de instellingen voor het display op het voorpancel.	83
OSD SET	Wijzigt de instellingen voor het in-beeld display (OSD).	83
UNIT SET	Veranderen van de gebruikte eenheden.	83

Gebruiken van het MANUAL SETUP

Gebruik de afstandsbediening om de menu's te openen en de instellingen te verrichten.

SPORTSMUSIC MOVIE 7 8 9 SUR. DECODEOFF 0 +10 ENHANCER ENTRY MENU CAT A-E ENTER TV/VY YSP RETURN DISPLAY VOLUME CH TV VOL

(Modellen voor de V.S. en Canada)

U kunt de SET MENU instellingen wijzigen terwijl het toestel aan het weergeven is.

1 Zet de schakelaar voor de bedieningsfunctie van de afstandsbediening op YSP.

2 Druk op MENU.

Het SET MENU scherm zal nu op uw tv verschijnen.

MENU SET MENU →: MEMORY • AUTO SETUP • MANUAL SETUP • LANGUAGE SETUP [♠]/[♠]:Up/Down [ENTER]:Enter

• De bedieningstoetsen voor het SET MENU worden onderaan het scherm getoond.
• Om terug te gaan naar het vorige scherm in het SET MENU, dient u op RETURN te drukken.
• Om het SET MENU scherm te verlaten, dient u nog eens op MENU te drukken.
• U kunt de volgende handeling ook verrichten via het display op het voorpaneel.

3 Druk op /, selecteer MANUAL SETUP en druk dan op ENTER.

Het volgende scherm zal nu op uw tv verschijnen.

4 Druk op /, selecteer een submenu en druk dan op ENTER.

ENTER ENTER

5 Gebruik /Δ /¬en ENTER om de verschillende parameters in te stellen.

6 Druk op MENU om af te sluiten.

Het in-beeld display (OSD) zal nu van uw tv-scherm verdwijnen.

BEAM MENU

Hiermee kunt u met de hand diverse parameters die te maken hebben met de geluidsweergave via de geluidsbundels instellen.

U kunt het uitgangsniveau van de geluidsbundels voor elk van de kanalen regelen via "Instellen van de audiobalans" (zie bladzijde 84).

■ SETTING PARAMETERS

(Parameter instellingen)

Hiermee kunt u de positie van het toestel in uw luisterruimte en de afstand tussen dit toestel en de luisterplek instellen.

Wanneer u een bepaalde parameter instelt, zullen andere, daarmee samenhangende, parameters automatisch worden aangepast om de beste weergave te verkrijgen voor uw luisteromgeving.

Opmerking

Als u instellingen verricht via SETTING PARAMETERS, zullen de instellingen voor geluidsbundels die gemaakt zijn via de AUTO SETUP procedure vervangen worden. Als u de instellingen voor de geluidsbundels die gemaakt zijn via de AUTO SETUP wilt behouden verricht dan eerst de instellingen via BEAM ADJUSTMENT (zie bladzijde 75).

→ INSTALLED POSITION ……FLAT TO WALL
[4]/[明:Up/Down [-9]/[明:Sel

INSTALLED POSITION

(Installatiepositie van het toestel)

Hiermee kunt u de installatiepositie van dit toestel instellen.

Keuzes: FLAT TO WALL (Installatie parallel aan een wand), ANGLE TO WALL OR CORNER (Hoekinstallatie)

FLAT TO WALL

- Selecteer FLAT TO WALL als het toestel parallel aan een wand is geïnstalleerd. Stel de breedte en de lengte van uw luisterruimte in en ook de afstand van dit toestel tot de luisterplek, en de afstand van het midden van dit toestel tot de linker wand.

Luisterplek tot linkerwand Lengte kamer Luisterplek tot toestel Breedte kamer

Keuzes voor de breedte en de lengte van de kamer:

2,0 m t/m 12,0 m (6,5 ft t/m 40,0ft)

Keuzes voor de afstand van de luisterplek tot dit toestel:

1,8 m t/m 9,0 m (6,0 ft t/m 30,0ft)

Keuzes voor de afstand van de luisterplek tot de linker wand:

0,6 m t/m 11,4 m (2,0 ft t/m 38,0ft)

Breedte en lengte van de kamer
HSETTING PARAMETERS 2/3

[⊥]/[•]:Up/Down [-#]/[•]:Sel

Luisterplek tot toestel en tot linkerwand
A) SETTING PARAMETERS 3/3

[4]/[ 1:Up/Down [ 9]/[ 1:Sel

- Selecteer ANGLE TO WALL OR CORNER als het toestel in een hoek van uw kamer is geïnstalleerd. Stel de breedte en de lengte van uw luisterruimte in en ook de afstand van uw luisterplek tot dit toestel.

Luisterplek tot toestel Breedte kamer Lengte kamer

Keuzes voor de breedte en de lengte van de kamer:

2,0 m t/m 12,0 m (6,5 ft t/m 40,0ft)

Keuzes voor de afstand van de luisterplek tot dit toestel:

1,8 m t/m 9,0 m (6,0 ft t/m 30,0ft)

Breedte en lengte van de kamer

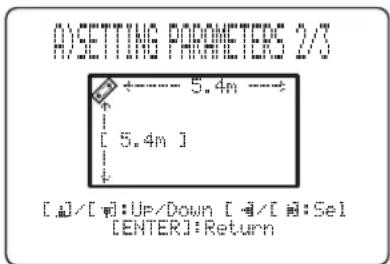

AXSETTING PARAMETERS 2/3 ←---- 5.4m ---+ [ 5.4m ] ↓ [ A]/[ V]:Up/Down [ -A/[ A]:Se1 [ENTER]:Return

Luisterplek tot toestel

AYSETTING PARAMETERS 3/3 [2.5m] [4]/[w]:Up/Down [4]/[h]:Sel [ENTER]:Return

Opmerking

Wanneer u de INSTALLED POSITION parameter in de MANUAL SETUP (zie bladzijde 74) instelt, worden de nieuwe waarden voor de breedte en lengte van uw kamer automatisch als standaardinstelling ingesteld.

■ BEAM ADJUSTMENT (Instelling geluidsbundels)

Hiermee kunt u met de hand de diverse instellingen voor de geluidsbundels wijzigen. We raden u aan de 5 Beam te selecteren voor u veranderingen gaat aanbrengen in deze instellingen (zie bladzijde 54).

Opmerkingen

• Wanneer INSTALLED POSITION wordt gewijzigd via de MANUAL SETUP (zie bladzijde 74) zal de standaardinstelling automatisch worden ingesteld voor deze parameter behalve Center onder FOCAL LENGTH (zie bladzijde 76).
• Afhankelijk van de instellingen voor de geluidsbundels (zie de bladzijden 54 en 60) is het mogelijk dat bepaalde kanaalposities niet beschikbaar zijn. In een dergelijk geval zal “– –” worden aangegeven. Bij gebruik van Stereo plus 3 Beam, moet u de linker en rechter surroundkanalen laten weergeven via de linker en rechter voorkanalen.

B)BEAM ADJUSTMENT → a)HORIZONTAL ANGLE b)BEAM TRAVEL LENGTH c)FOCAL LENGTH d)TREBLE GAIN [4]/[7]:Up/Down [ENTER]:Enter

HORIZONTAL ANGLE (Horizontale hoek)

Hiermee kunt u de horizontale hoek van de geluidsbundels voor elk van de kanalen instellen. Door de horizontale hoek van de geluidsbundels aan te passen kunt u de bundels optimaal afstellen. Er wordt automatisch een testtoon geproduceerd.

Keuzes: L90° t/m R90°

Kies een hogere L (links) instelling om de geluidsbundel meer naar links te richten, een hogere R (rechts) instelling om de bundel naar rechts te richten.

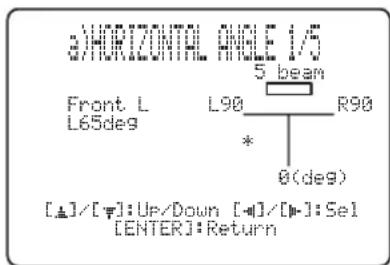

a/HORIZONTAL ANGLE 1/5 Front L L65deg L90 5 beam R90 * 0(deg) [▲]/[▼]:Up/Down [-■]/[▶-]:Sel [ENTER]:Return

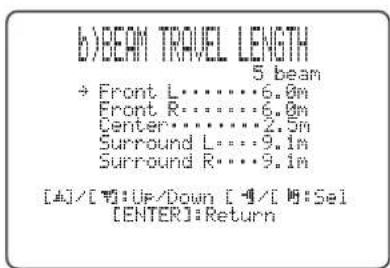

BEAM TRAVEL LENGTH (Bundelafstand)

Er moet een bepaalde vertraging worden toegepast op het geluid voor de diverse kanalen zodat al het geluid op hetzelfde moment aankomt op de luisterplek. Via dit menu kunt u instellen hoeveel afstand de geluidsbundels moeten overbruggen nadat ze zijn geproduceerd door de luidspreker in kwestie en via de wand weerkaatst voor ze uiteindelijk aankomen op de luisterplek om zo de juiste vertraging voor de bundel in kwestie te kunnen bepalen. De lijnen in de afbeelding hieronder geven een indruk van de afstanden.

Keuzes: 0,3 m t/m 24,0 m (1,0 ft t/m 80,0 ft)

• Front L regelt de afstand die de geluidsbundel voor het linker voorkanaal moet afleggen.
• Front R regelt de afstand die de geluidsbundel voor het rechter voorkanaal moet afleggen.
• Center regelt de afstand die de geluidsbundel voor het middenkanaal moet afleggen.
• Surround L regelt de afstand die de geluidsbundel voor het linker surroundkanaal moet afleggen.
• Surround R regelt de afstand die de geluidsbundel voor het rechter surroundkanaal moet afleggen.

Wij raden u aan de met de AUTO SETUP geoptimaliseerde instelling te gebruiken (zie bladzijde 35). Pas deze instelling alleen aan wanneer u de HORIZONTAL ANGLE gewijzigd heeft (zie bladzijde 75).

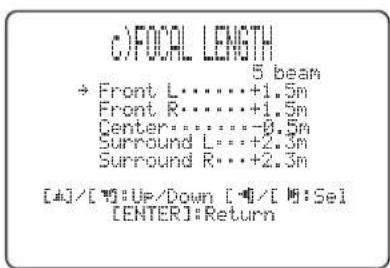

FOCAL LENGTH (Brandpuntsafstand)

Hiermee kunt u de afstand van de voorkant van dit toestel tot het brandpunt van de weergave voor elk van de kanalen instellen en de spreiding van de kanalen beïnvloeden. De brandpunten horen in te worden gesteld op of rond de punten waar de bundels door de wanden weerkaatst worden, behalve natuurlijk voor het middenkanaal. Hoe korter de ingestelde afstand, hoe meer het kanaal gespreid wordt.

Brandpuntsafstand Brandpunt "Sweet spot"

Linker voorkanaal Middenkanaal

Keuzes: -1,0m t/m +13,0m (-3,5 ft t/m +43,5 ft) Kies een hogere - (minus) instelling om het brandpunt meer naar buiten te brengen, of een hogere + (plus) instelling om het brandpunt naar de normale positie te brengen.

• Front L regelt de brandpuntsafstand voor de linker voor-geluidsbundel.
• Front R regelt de brandpuntsafstand voor de rechter voor-geluidsbundel.
• Center regelt de brandpuntsafstand voor de midden-geluidsbundel. Begininstelling: -0,5 m (-1,5 ft)
• Surround L regelt de brandpuntsafstand voor de linker surround-geluidsbundel.
• Surround R regelt de brandpuntsafstand voor de rechter surround-geluidsbundel.

We raden u aan de begininstelling (-0,5 m (of 1,5 ft)) te gebruiken voor het middenkanaal.

Als de linker en rechter voor- of linker en rechter surround-geluidsbundel gereflecteerd moet worden door een gordijn of een ander akoestisch absorberend oppervlak, kunt u een betere surroundweergave bereiken door de hoge tonen in de geluidsbundel(s) in kwestie te versterken.

Keuzes: -12,0 dB t/m +12,0 dB

Begininstelling: 0 dB

• Front L regelt de weergave van de hoge tonen via het linker voorkanaal.
• Front R regelt de weergave van de hoge tonen via het rechter voorkanaal.
• Center regelt de weergave van de hoge tonen via het middenkanaal.
• Surround L regelt de weergave van de hoge tonen via het linker surroundkanaal.
• Surround R regelt de weergave van de hoge tonen via het rechter surroundkanaal.

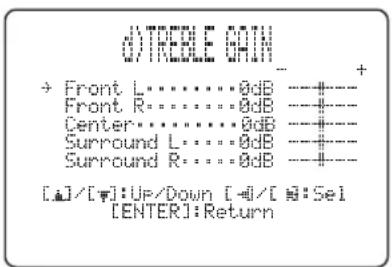

TREADLE GAIN + Front L............0dB ----+ Front R............0dB ----+ Center............0dB ----+ Surround L............0dB ----+ Surround R............0dB ----+ [+]/[▼]:Up/Down [=I/[■]:Se] [ENTER]:Return

■ IMAGE LOCATION

(Locatie geluidsbeeld)

Hiermee kunt u de richting regelen van waaruit de linker en rechter voorkanalen worden waargenomen, zodat deze dichter bij het middenkanaal klinken.

U kunt deze functie gebruiken wanneer de weergave via de linker en rechter kanalen onnatuurlijk overkomt, bijvoorbeeld wanneer uw luisterplek niet precies in het midden van uw luisterruimte is.

Deze parameter kan alleen worden ingesteld wanneer 3 Beam of 5 Beam is geselecteerd als gebruiksfunctie voor de geluidsbundels (zie bladzijde 54).

Keuzes: ON, OFF

Instelbereik: 0% t/m 95%

Begininstelling: 0%

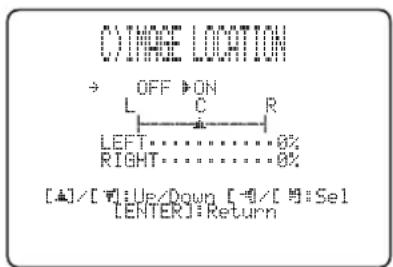

C)IMAGE LOCATION → OFF ON L C R LEFT............0% RIGHT............0% [4]/[7]:Up/Down [=0/[ 8]:Sel [ENTER]:Return

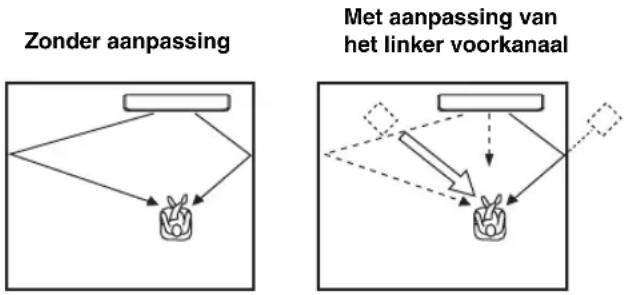

LEFT (Links)

Brengt het geluidsbeeld naar links.

Hoe hoger het percentage, hoe groter het volume uit het midden.

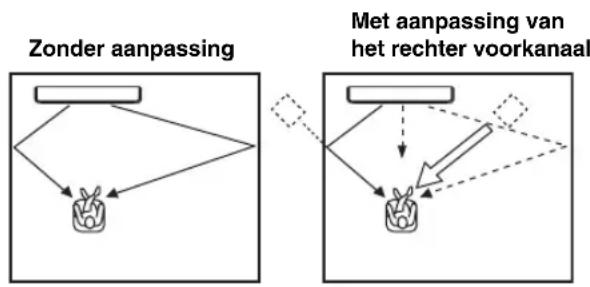

RIGHT (Rechts)

Brengt het geluidsbeeld naar rechts.

Hoe hoger het percentage, hoe groter het volume uit het midden.

SOUND MENU

Hiermee kunt u met de hand diverse parameters die te maken hebben met de geluidsweergave instellen. SET MENU → MANUAL SETUP → SOUND MENU

1) SOUND MENU → A) TONE CONTROL B) SUBWOOFER SET C) MUTE LEVEL D) AUDIO DELAY E) ROOM EQ F) DD/PTS Dynamic Range G) TrueBass [4]/[5]: Up/Down [ENTER]: Enter

■ TONE CONTROL (Toonregeling)

U kunt de toonkleur van de geluidsbundels aanpassen.

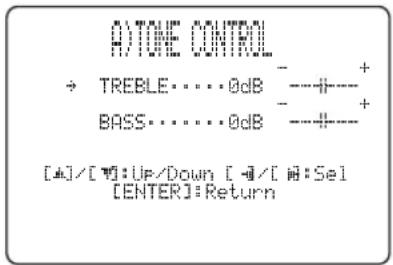

A/TORE CONTROL → TREBLE···0dB --+--- + BASS···0dB --+--- + [4]/[7]:Up/Down [4]/[8]:Sel [ENTER]:Return

TREBLE (Hoge tonen)

Hiermee kunt u de weergave van de hoge tonen regelen.

Keuzes: -12 dB t/m +12 dB

Begininstelling: 0 dB

BASS (Lage tonen)

Hiermee kunt u de weergave van de lage tonen regelen.

Keuzes: -12 dB t/m +12 dB

Begininstelling: 0 dB

■ SUBWOOFER SET (Subwoofer instellingen)

Hiermee kunt u met de hand diverse subwoofer instellingen wijzigen.

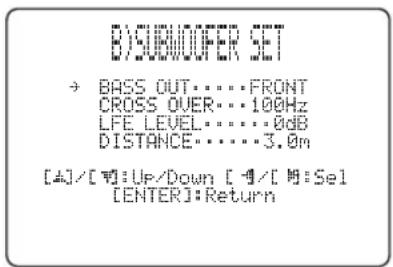

BYVIEWQUIPER SET + BASS OUT···FRONT CROSS OVER···100Hz LFE LEVEL···0dB DISTANCE···3.0m [4]/[▼]:Up/Down [-]/[M]:Sel [ENTER]:Return

De lage tonen (bass) kunnen naar de subwoofer en/of de linker en rechter voorkanalen worden gestuurd. Deze instelling bepaalt ook waar het LFE (Lage Frequentie Effecten) kanaal in Dolby Digital en DTS signalen naartoe wordt gestuurd.

• Selecteer SWFR als u een subwoofer aangesloten heeft. Het LFE kanaal en de lage tonen uit andere kanalen worden nu naar de subwoofer gestuurd.
• Selecteer FRONT als u geen subwoofer gebruikt. Het LFE kanaal en de lage tonen uit andere kanalen worden nu naar de linker en rechter voorkanalen gestuurd.

CROSS OVER (Crossover)

Wanneer BASS OUT op SWFR staat kunt u met deze functie de crossover (afsnij-) frequentie instellen voor alle lage tonen. Alle frequenties beneden de ingestelde frequentie zullen naar de subwoofer worden gedirigeerd.

Keuzes: 80Hz, 100Hz, 120Hz

LFE LEVEL (Niveau Lage Frequentie Effecten)

Deze functie stelt u in staat het volume (uitgangsniveau) van het LFE (Lage Frequentie Effect) kanaal aan te passen aan het vermogen van uw subwoofer. Het LFE kanaal zorgt voor de weergave van speciale effecten met zeer lage tonen bij bepaalde passages. Deze instelling treedt alleen in werking bij weergave wanneer dit toestel Dolby Digital of DTS signalen decodeert.

Keuzes: -20 t/m 0 dB

DISTANCE (Afstand)

Hiermee kunt u de afstand van de subwoofer tot de luisterplek regelen.

Keuzes: 0,3 t/m 15,0 m (1,0 ft t/m 50,0 ft)

(Volumeverlaging bij geluid uit)

U kunt zelf bepalen hoeveel het volume verlaagd moet worden wanneer u de geluidsweergave tijdelijk uitschakelt.

• Selecteer MUTE om de geluidsweergave helemaal te stoppen.
• Selecteer -20 dB om het huidige volume met 20 dB te verlagen.

CMUTE LEVEL PMUTE -20dB [中]/[中]:Select [ENTER]:Return

■ AUDIO DELAY (Audio vertraging)

U kunt de geluidsweergave vertragen zodat deze synchroon loopt met de videobeelden. Dit is soms nodig bij gebruik van bepaalde LCD monitors of projectoren. Keuzes: 0 t/m 160 msec

D:10000000000

AUDIO DELAY.....@msec

[4]/[9]:Select

■ ROOM EQ (Kamerequalizer)

Hiermee kunt u de toonkleur aanpassen aan uw luisterruimte wanneer het toestel aan de wand is gemonteerd.

Keuzes: MOUNTING (Montage), REFLECTING (Kamertype; weerkaatsing)

EROOM ED

Hiermee kunt u de lage en middentonen verbeteren. Keuzes: WALL (Aan de wand), SHELF (Op een plank)

• Selecteer WALL als het toestel aan een wand in uw kamer is geïnstalleerd.
• Selecteer SHELF als het toestel op een plank of iets dergelijks in uw kamer is geïnstalleerd.

REFLECTING (Kamertype; weerkaatsing)

Hiermee kunt u instellen hoeveel geluid er wordt weerkaatst in uw kamer.

Keuzes: NORMAL (Normaal), HI ECHO (Veel echo)

• Kies NORMAL wanneer uw luisterruimte geluiden normaal weerkaatst.
• Kies HI ECHO wanneer uw luisterruimte geluiden goed weerkaatst, bijvoorbeeld met betonnen wanden.

■ DD/DTS Dynamic Range (Dynamisch bereik Dolby Digital en DTS signalen)

Hiermee kunt u instellen hoeveel het dynamisch bereik gecomprimeerd moet worden. Deze instelling treedt alleen in werking wanneer dit toestel Dolby Digital of DTS signalen decodeert. Het dynamisch bereik is het verschil tussen het zachtst hoorbare geluid en het hardste dat nog zonder vervorming kan worden weergegeven.

Kies deze mogelijkheid om de compressie van het dynamische bereik in te stellen.

• Selecteer MIN als u bij een laag volume wilt luisteren.
• Selecteer STD voor algemeen gebruik.
• Selecteer MAX voor speelfilms.

TruBass

Hiermee kunt u de extra versterking van de lage tonen aan of uit zetten. De SRS TruBass technologie verbetert ook zonder subwoofer de weergave van de lage tonen en levert diepere en rijkere lage tonen als u er wel een gebruikt.

Keuzes: OFF, ON

[1] [2] [3]

OFF ON

[=]/[=]:Select

Opmerking

TruBass is niet beschikbaar wanneer u de My Beam (zie bladzijde 61) of My Surround (zie bladzijde 55) heeft geselecteerd als gebruiksfunctie voor de geluidsbundels.

INPUT MENU

Hiermee kunt u met de hand diverse parameters die te maken hebben met de audio en video ingangssignalen instellen.

“F) XM ANTENNA LEVEL” geldt alleen bij modellen voor de V.S. en Canada.

■ INPUT ASSIGNMENT

(Toewijzing ingangsaansluitingen)

U kunt de HDMI IN aansluitingen van dit toestel toewijzen aan andere componenten wanneer de begininstellingen van dit toestel niet overeenkomen met uw systeem. Door andere componenten toe te wijzen aan de HDMI IN aansluitingen van dit toestel zorgt u ervoor dat de juiste naam van het aangesloten toestel verschijnt op het display op het voorpaneel en op het in-beeld display (OSD), en kunt u eventueel deze component bedienen via de ingangskeuzetoets met de bijbehorende naam. Als u een component aansluit op één van de HDMI IN aansluitingen van dit toestel en verder niets wijzigt, zal de begininstelling met de componentnaam voor die HDMI IN aansluiting worden getoond op het display op het voorpaneel en in het in-beeld display (OSD) wanneer deze als signaalbron wordt geselecteerd.

• Selecteer HDMI1 om een component toe te wijzen aan de HDMI AUX 1 IN aansluiting van dit toestel. Keuzes: TV/STB. AUX1

- Selecteer HDMI2 om een component toe te wijzen aan de HDMI DVD IN aansluiting van dit toestel. Keuzes: DVD, AUX2

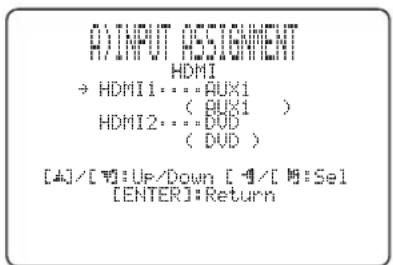

A) INPUT ASSIGNMENT HDMI → HDMI1··· AUX1 ( AUX1 ) HDMI2··· DVD ( DVD ) [4]/[7]:Up/Down [ 4]/[8]:Sel [ENTER]:Return

■ INPUT MODE (Ingangsfunctie)

Met deze instelling kunt u de ingangsfunctie bepalen voor signaalbronnen op de DIGITAL INPUT aansluitingen op het moment dat dit toestel wordt ingeschakeld. Voor informatie omtrent de soorten audiosignalen die door dit toestel kunnen worden verwerkt verwijzen we u naar “Selecteren van de ingangsfunctie” op bladzijde 87.

Keuzes: AUTO, LAST

B)INPUT MODE ▶AUTO LAST [0]/[1]:Select [ENTER]:Return

• Kies AUTO om het toestel automatisch het soort ingangssignaal te laten bepalen en de bijbehorende ingangsfunctie te laten instellen.
• Kies LAST om het toestel automatisch de ingangsfunctie in te laten schakelen die het laatst met de signaalbron in kwestie gebruikt is. Als het soort ingangssignaal verschilt van de instelling, zal er geen geluid worden geproduceerd.

■ INPUT TRIM

(Niveau ingangssignalen aanpassen)

Hiermee kunt u het ingangsniveau van de signaalbron regelen.

C)INPUT TRIM 1/2 → TV/STB ANALOG...-3.0dB DIGITAL...-3.0dB DVD DIGITAL...-3.0dB [4]/[7]:Up/Down [4]/[8]:Sel [ENTER]:Return

• Selecteer TV/STB ANALOG om het niveau in te stellen van audio- en videosignalen die binnenkomen via de TV/STB AUDIO INPUT aansluitingen van dit toestel.
  Instelbereik: -6,0 dB t/m 0,0 dB Begininstelling: -3,0 dB

- Selecteer TV/STB DIGITAL om het niveau in te stellen van audio- en videosignalen die binnenkomen via de TV/STB OPTICAL DIGITAL INPUT aansluiting van dit toestel.

Instelbereik: -6,0 dB t/m 0,0 dB Begininstelling: -3,0 dB

- Selecteer DVD DIGITAL om het niveau in te stellen van audio- en videosignalen die binnenkomen via de DVD COAXIAL DIGITAL INPUT aansluiting van dit toestel. Instelbereik: -6,0 dB t/m 0,0 dB Begininstelling: -3,0 dB

• Selecteer AUX1 ANALOG om het niveau in te stellen van audio- en videosignalen die binnenkomen via de AUX 1 AUDIO INPUT aansluitingen van dit toestel. Instelbereik: -6,0 dB t/m 0,0 dB Begininstelling: -3,0 dB
• Selecteer AUX1 DIGITAL om het niveau in te stellen van audio- en videosignalen die binnenkomen via de AUX 1 OPTICAL DIGITAL INPUT aansluiting van dit toestel. Instelbereik: -6,0 dB t/m 0,0 dB Begininstelling: -3,0 dB
• Selecteer AUX2 DIGITAL om het niveau in te stellen van audio- en videosignalen die binnenkomen via de AUX 2 COAXIAL DIGITAL INPUT aansluiting van dit toestel. Instelbereik: -6,0 dB t/m 0,0 dB Begininstelling: -3,0 dB
• Selecteer AUX3 ANALOG om het niveau in te stellen van audiosignalen die binnenkomen via de AUX 3 ingangsaansluitingen op het voorpaneel. Instelbereik: -6,0 dB t/m 0,0 dB Begininstelling: -3,0 dB
• Selecteer DOCK ANALOG om het niveau in te stellen van de audiosignalen die binnenkomen via de DOCK aansluiting van dit toestel (alleen modellen voor de V.S., Canada en Australië). Instelbereik: -6,0 dB t/m 0,0 dB Begininstelling: -3,0 dB

■ INPUT RENAME

(Signaalbronnen nieuwe namen geven)

Met deze functie kunt u de namen van de signaalbronnen op het OSD (in-beeld display) en op het display op het voorpaneel veranderen. Gebruik de ingangskeuzetoetsen (bijv. DVD) om de component waarvan u de naam wilt veranderen te selecteren en voer dan de volgende procedure uit.

D) INPUT RENAME DVD -> DVD_____ [=]/[=]:Position [=]/[=]:Character [ENTER]:Return

1 Druk op /verplaats de \_ (onderstreping) naar het teken of de spatie die u wilt veranderen.

De _ (onderstreping) knippert.

2 Druk op / △en selecteer het gewenste teken.

• U kunt maximaal 8 tekens gebruiken voor elke signaalbron.
• Druk op om de tekens als volgt te laten veranderen, of druk op om deze reeks in omgekeerde volgorde te doorlopen: A t/m Z, spatie, 0 t/m 9, spatie, a t/m z, spatie, #, *, +, enz.

3 Herhaal de stappen 1 t/m 2 als u de namen van andere signaalbronnen wilt veranderen.

4 Druk op ENTER om af te sluiten.

De nieuwe naam (namen) wordt (worden) opgeslagen en het display keert terug naar het eerder weergegeven scherm.

■ HDMI SET (HDMI instellingen)

Hiermee kunt u de HDMI audio/video in-/uitgangen aanpassen aan de aangesloten apparatuur.

Keuzes: SUPPORT AUDIO (Audio ondersteuning), VIDEO INFO (Video informatie), HDMI CONTROL (HDMI bediening)

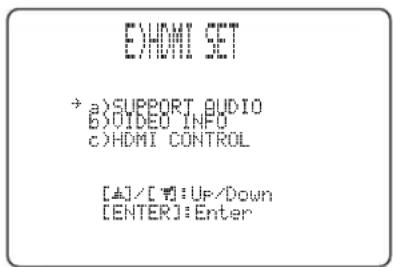

EYHDMI SET → a) SUPPORT AUDIO B) VIDEO INFO c) HDMI CONTROL [▲]/[▼]:Up/Down [ENTER]:Enter

SUPPORT AUDIO (Audio ondersteuning)

Hier mee kunt u bepalen of HDMI audiosignalen weergegeven zullen worden door dit toestel of door een andere HDMI component verbonden met de HDMI OUT aansluiting van dit toestel.

• Deze instelling werkt wanneer HDMI CONTROL is ingesteld op OFF (zie rechts).
• Wanneer HDMI CONTROL is ingesteld op ON, staat deze instelling buiten werking. Dit toestel volgt de instelling van de voor HDMI bediening geschikte tv.
• De HDMI videosignalen die binnenkomen via één van de HDMI IN aansluitingen van dit toestel worden altijd gereproduceerd via de HDMI OUT aansluiting van dit toestel.

VIDEO INFO (Video informatie)

Hiermee kunt u de video informatie voor het huidige ingangssignaal laten aangeven.

Instelmogelijkheden:HDMI RES., HDMI ERROR

b)VIDEO INFO

• Selecteer HDMI RES. om de resolutie van de HDMI in-/uitgangssignalen af te lezen.
• Selecteer HDMI ERROR om foutmeldingen te laten zien voor HDMI bronnen of aangesloten apparatuur (zie bladzijde 104 voor details).

HDMI CONTROL (HDMI bediening)

Gebruik deze functie om dit toestel via de HDMI aansluitingen met een voor HDMI bediening geschikte tv te verbinden. U kunt de stroom in- of uitschakelen, de ingangsfunctie selecteren en het volume van dit toestel instellen met de afstandsbediening van uw voor HDMI geschikte tv. Zie “Gebruiken van de HDMI bedieningsfunctie” op bladzijde 71 voor details. Instelmogelijkheden:OFF, ON

1. 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100

OFF ON

• Selecteer ON om de HDMI bediening in te schakelen. De signalen die binnenkomen via de HDMI IN aansluitingen worden gereproduceerd via de HDMI OUT aansluiting wanneer dit toestel uit (standby) staat.
• Selecteer OFF om de HDMI bediening uit te schakelen. De signalen die binnenkomen via de HDMI IN aansluitingen worden niet gereproduceerd via de HDMI OUT aansluiting wanneer dit toestel uit (standby) staat.

■ XM ANTENNA LEVEL

(XM antenneniveau)

(Alleen modellen voor de V.S. en Canada)

Hiermee kunt u het huidige ontvangstniveau van XM Satellite Radio signalen bekijken. Voor de beste ontvangst dient u het aangesloten XM Mini-Tuner Dock zo te plaatsen dat er een waarde van 60% of hoger verkregen wordt.

Display status: NONE, 0 tot 100%

1 1 0 0 0 0 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2

“NONE” wordt getoond als het XM Mini-Tuner Dock niet is aangesloten op dit toestel. Controleer in dit geval de antenne-aansluitingen (zie bladzijde 5 in de Referentiegids).

DISPLAY MENU

Hiermee kunt u met de hand diverse parameters die te maken hebben met het display instellen. SET MENU → MANUAL SETUP → DISPLAY MENU

4) DISPLAY MENU

(Instellingen display op het voorpaneel)

Hiermee kunt u de helderheid en andere instellingen van het display op het voorpaneel regelen.

1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 90.

+ STANDARD DIMMER....OFF AUTO DIMMER ....OFF SCROLL....CONT.

[△]/[▼]:Up/Down [■]/[■]:SeI

STANDARD DIMMER (Standaard dimmer)

Hiermee stelt u de helderheid van het display op het voorpaneel in wanneer het toestel wordt bediend via het voorpaneel of de afstandsbediening.

Keuzes: -2, -1, OFF

Wanneer er een bepaalde tijd lang geen handeling wordt uitgevoerd, zal het display op het voorpaneel gedimd worden. Hiermee kunt u de helderheid van het display op het voorpaneel in een dergelijk geval instellen.

Keuzes: OFF (dezelfde helderheid als bij de STANDARD DIMMER instelling), -1 t/m -3 (gebaseerd op de STANDARD DIMMER instelling), DISPLAY OFF

SCROLL (Scrollen over het display op het voorpaneel)

(Alleen modellen voor de V.S., Canada en Australië)

Hiermee kunt u de manier bepalen waarop informatie wordt weergegeven op het display op het voorpaneel bij gebruik van een iPod of XM Satellietradio.

Keuzes: CONT., ONCE

• Selecteer CONT. om de gegevens verder te laten schuiven over het display.
• Selecteer ONCE om de gegevens één keer over het display te laten schuiven, waarna de eerste 15 tekens op het display zullen blijven staan.

■ OSD SET (In-beeld display instellingen)

Hiermee kunt u de displaypositie en de displaytijd van het in-beeld display (OSD) instellen.

B1050 SET

→ OSD SHIFT......0

OSD DISPLAY TIME···ON

[△]/[▼]:Up/Down [-0]/[ 9]:Sel

OSD SHIFT (Plaatsing in-beeld display)

Hiermee kunt u de verticale positie van het in-beeld display (OSD) instellen. Een hogere – (minus) instelling zal de positie van het in-beeld display hoger in beeld brengen, een hogere + (plus) instelling lager.

Keuzes: -5 t/m +5

Begininstelling: 0

OSD DISPLAY TIME (in-beeld displaytijd)

(Alleen modellen voor de V.S., Canada en Australië)

Hiermee kunt u instellen hoelang het in-beeld display getoond moet worden nadat u een handeling heeft verricht.

• Selecteer ON om het in-beeld display (OSD) voortdurend weer te laten geven.
• Selecteer 10s om het in-beeld display (OSD) 10 seconden nadat u een handeling heeft uitgevoerd uit te laten schakelen.
• Selecteer 30s om het in-beeld display (OSD) 30 seconden nadat u een handeling heeft uitgevoerd uit te laten schakelen.

[NO TEXT]

De tijdinstelling voor het in-beeld display (OSD) werkt ook voor uw iPod en XM Satellietradio (alleen modellen voor de V.S. en Canada). Zie voor details de bladzijden 4 en 10 in de Referentiegids.

■ UNIT SET (Eenheden)

Hiermee kunt u kiezen in welke eenheid het toestel afstanden aangeeft.

Keuzes: METERS (modellen voor Australië, Europa, Azië en Korea), FEET (modellen voor de V.S. en Canada)

• Selecteer METERS om de afstanden in meters in te kunnen voeren.
• Selecteer FEET om de afstanden in voeten (feet) in te kunnen voeren.

Opmerking

Als u deze instelling wijzigt, kunnen de aangepaste instellingen voor de geluidsbundels veranderen.

Instellen van de audiobalans

U kunt het uitgangsniveau van de diverse geluidsbundels instellen via de testtoon of aan de hand van de weergegeven audio in elk van de standen voor de geluidsbundels om de surroundweergave zo realistisch mogelijk te maken.

Gebruiken van de testtoon

U kunt het toestel via elk kanaal een testtoon laten produceren zodat u met de hand de niveaus van de diverse kanalen met elkaar in balans kunt brengen.

Hiermee kunt u de niveaus van de kanalen zo afstellen dat ze op de luisterplek allemaal even hard klinken.

ENHANCER ENTRY MENU CATI A-E ENTER TV/AV YSP RETURN IS LAY VOLUME CH TV VOL + + + - - - MUTE TV INPUT TV MUTE CH LEVEL TEST CODE SET

(Modellen voor de V.S. en Canada)

1 Zet de schakelaar voor de bedieningsfunctie van de afstandsbediening op YSP.

2 Druk op TEST.

"TEST FRONT L" verschijnt op het display op het voorpaneel en er zal een testtoon worden geproduceerd via het linker voorkanaal.

TEST ↓ TEST FRONT L

3 Druk net zo vaak op /△tot ∅het kanaal geselecteerd heeft dat u wilt instellen.

Het display op het voorpaneel verandert als volgt:

Opmerking

"TEST SWFR" is alleen beschikbaar wanneer er een subwoofer is aangesloten op dit toestel en SWFR is geselecteerd voor BASS OUT in het SOUND MENU (zie bladzijde 78).

4 Gebruik /◇om het volume van de kanalen in te stellen.

Instelbereik: -10,0 dB t/m +10,0 dB

5 Druk op TEST wanneer u klaar bent met instellen.

Opmerkingen

• Geen van de kanaalniveaus kan worden ingesteld wanneer 2-kanaals of 5-kanaals stercoweergave (zie bladzijde 60), My Beam (zie bladzijde 61), of My Surround (zie bladzijde 55) is geselecteerd als gebruiksfunctie voor de geluidsbundels.
• "FRONT L/R" kan niet worden ingesteld wanneer Stereo plus 3 Beam is geselecteerd als als de gebruiksfunctie voor de geluidsbundels (zie bladzijde 55).
• "FRONT L/R" wordt automatisch geregeld aan de hand van de instellingen voor de andere kanalen wanneer u Stereo plus 3 Beam of stereoweergave heeft geselecteerd als gebruiksfunctie voor de geluidsbundels (zie de bladzijden 55 en 60).

Als het niveau van een bepaald kanaal niet kan worden ingesteld, zal “- -dB” verschijnen op het display op het voorpaneel.

Met behulp van de weergegeven audio

U kunt ook met de hand de niveaus van de kanalen regelen terwijl er een signaalbron, zoals een DVD, wordt weergegeven.

ENHANCER ENTRY# MENU CATI A-E+ ENTER TV/AV YSP RETURN DISPLAY VOLUME CH TV VOL + + + - - - MUTE TV INPUT TV MUTE CH LEVEL TEST CODE SET

(Modellen voor de V.S. en Canada)

1 Zet de schakelaar voor de bedieningsfunctie van de afstandsbediening op YSP.

2 Druk net zo vaak op CH LEVEL (of eerst op CH LEVEL en dan op 4) om het kanaal dat u wilt instellen te selecteren.

Het display op het voorpaneel verandert als volgt.

Opmerking

"SWFR" is alleen beschikbaar wanneer er een subwoofer is aangesloten op dit toestel en SWFR is geselecteerd voor BASS OUT in het SOUND MENU (zie bladzijde 78).

3 Gebruik / ◀om het volume van de kanalen in te stellen.

Instelbereik: -10,0 dB t/m +10,0 dB

4 Wacht een paar seconden zonder dit verder te bedienen wanneer u klaar bent met uw instellingen.

Opmerkingen

• Geen van de kanaalniveaus kan worden ingesteld wanneer 2-kanaals of 5-kanaals stereoweergave (zie bladzijde 60), of My Surround (zie bladzijde 55) is geselecteerd als gebruiksfunctie voor de geluidsbundels.
• "FRONT L/R" kan niet worden ingesteld wanneer Stereo plus 3 Beam is geselecteerd als als de gebruiksfunctie voor de geluidsbundels (zie bladzijde 55).
• Alleen CENTER kan worden ingesteld wanneer My Beam is geselecteerd als als de gebruiksfunctie voor de geluidsbundels (zie bladzijde 61).
• "FRONT L/R" wordt automatisch geregeld aan de hand van de instellingen voor de andere kanalen wanneer u Stereo plus 3 Beam of stereoweergave heeft geselecteerd als gebruiksfunctie voor de geluidsbundels (zie de bladzijden 55 en 60).

Als het niveau van een bepaald kanaal niet kan worden ingesteld, zal “-dB” verschijnen op het display op het voorpaneel.

Selecteren van de ingangsfunctie

U kunt kiezen welke soort audiosignalen weergegeven moeten worden voor een bepaalde signaalbron op basis van uw voorkeur of de mogelijkheden van de signaalbron zelf. Deze functie is beschikbaar voor TV/STB, DVD, AUX1 en AUX2.

[Non-Text]

We raden u aan de ingangsfunctie in de meeste gevallen op AUTO te laten staan.

AV TV DVD AUX1 AUX2 TV STB TV INPUT1 MACRO PRESET/TUNE MEMORYSEARCH CAT/FIXXM VOL MODE AUTO INPUTMODE SLEEP SETUP SLEEP 5BEAM ST+3BEAM 3BEAM 1 2 3 STEREO MY BEAM MY SUR. 4 5 6 MUSIC MOVIE SPORTS 7 8 9 SUR. DECODEOFF 0 +10 ENHANCER ENTRY MENU CAT/ A-E ENTER TV/AV YSP RETURN/ISPLAY

(Modellen voor de V.S. en Canada)

1 Zet de schakelaar voor de bedieningsfunctie van de afstandsbediening op YSP.

2 Druk op één van de ingangskeuzetoetsen om de gewenste signaalbron te selecteren.

3 Druk herhaaldelijk op INPUTMODE om heen en weer te schakelen tussen de ingangsfuncties.

Opmerking

ANALOG is niet beschikbaar als ingangsfunctie voor DVD en AUX2.

• AUTO

Ingangssignalen worden automatisch geselecteerd in deze volgorde:

1) HDMI

2) Digitaal

3) Analoog

#

In de meeste gevallen kunt u deze instelling gebruiken.

• DTS

Alleen DTS gecodeerde digitale signalen zullen worden geselecteerd. Vergeleken met AUTO biedt deze ingangsfunctie meer stabiliteit bij weergave van DTS gecodeerde CD's of LD's.

• ANALOG

Selecteert alleen analoge signalen.

Alleen analoge signalen zullen worden geselecteerd wanneer er zowel analoge als digitale signalen binnenkomen.

#

U kunt zelf bepalen welke ingangsfunctie zal worden ingeschakeld wanneer dit toestel aan wordt gezet door middel van INPUT MODE in het INPUT MENU (zie bladzijde 80).

Aanpassen van de systeemparameters

Dit toestel heeft extra menu's die worden getoond op het display op het voorpaneel. Deze menu's bieden u aanvullende mogelijkheden voor het instellen van dit toestel en de manier waarop het werkt.

Opmerking

Wanneer "F.PANEL KEY" is ingesteld op "F.PANEL: OFF" (zie bladzijde 93), zal STANDBY/ON op het voorpaneel niet werken. Gebruik in plaats daarvan STANDBY/ON op de afstandsbediening om de systeeminstellingen aan te passen.

Gebruiken van de systeemparameters

Volg de procedure hieronder om de systeemparameters in te voeren.

2 Houd INPUT op het voorpaneel ingedrukt en druk vervolgens op STANDBY/ON op de afstandsbediening om het toestel aan te zetten.

"MEMORY PROTECT" zal op het display op het voorpaneel verschijnen.

POWERPOWERSTANDBY/ON ENHANCER ENTRY MENU TV/AV YSP RETURN DISPLAY DVD AUX1 AUX2 DOCK AUX3 INPUT1 MACRO STB TV PRESTONE SEARCH MEMORY FMXM CAT

(Modellen voor de V.S. en Canada)

3 Laat INPUT op het voorpaneel los.

1 Druk op STANDBY/ON op de afstandsbediening om het toestel uit te zetten.

STANDBY/ON

Instellen van MEMORY PROTECT

U kunt de huidige instellingen zoals opgeslagen in het systeemgeheugen van dit toestel beveiligen tegen per ongeluk wissen of wijzigen.

1 Herhaal de stappen 1 t/m 3 onder "Gebruiken van de systeemparameters" op bladzijde 88.

2 Zet de schakelaar voor de bedieningsfunctie van de afstandsbediening op YSP.

3 Controleer of de melding "MEMORY PROTECT" inderdaad getoond wordt op het display op het voorpaneel en druk vervolgens op ENTER.

MEMORY PROTECT

VOL

ENTER

4 Druk op /kom heen en weer te schakelen tussen "PROTECT: ON" en "PROTECT: OFF".

• Selecteer PROTECT: ON om de beveiliging in te schakelen.
• Selecteer PROTECT: OFF om de beveiliging uit te schakelen.

5 Druk op STANDBY/ON op de afstandsbediening om dit toestel uit (standby) te zetten.

STANDBY/ON

De nieuwe instelling treedt in werking wanneer u dit toestel de volgende keer aan zet.

Instellen van MAX VOLUME

U kunt een maximum volumeniveau instellen zodat het toestel geen geluid harder dan deze instelling zal kunnen produceren.

1 Herhaal de stappen 1 t/m 3 onder "Gebruiken van de systeemparameters" op bladzijde 88.
2 Zet de schakelaar voor de bedieningsfunctie van de afstandsbediening op YSP.

3 Druk op /∠zodat "MAX VOLUME SET" verschijnt op het display op het voorpaneel.

ENTER

MAX VOLUME SET

4 Druk op ENTER.

5 Gebruik /◇om het gewenste maximum volumeniveau in te stellen.

Instelbereik: MAX, 99 t/m 01, MIN Instelstap: 1

6 Druk op STANDBY/ON op de afstandsbediening om dit toestel uit (standby) te zetten.

STANDBY/ON

De nieuwe instelling voor het maximum volumeniveau treedt in werking wanneer u dit toestel de volgende keer aan zet.

Instellen van TURN ON VOLUME

U kunt instellen welk volume moet worden gebruikt wanneer het toestel aan wordt gezet.

1 Herhaal de stappen 1 t/m 3 onder "Gebruiken van de systeemparameters" op bladzijde 88.
2 Zet de schakelaar voor de bedieningsfunctie van de afstandsbediening op YSP.

3 Druk op /∠zodat "TURN ON VOLUME" verschijnt op het display op het voorpaneel.

↓

5 Gebruik / het gewenste beginvolume in te stellen.

Instelbereik: MAX, 99 t/m 01, OFF Instelstap: 1

6 Druk op STANDBY/ON op de afstandsbediening om dit toestel uit (standby) te zetten.

STANDBY/ON

De nieuwe instelling voor het maximum volumeniveau treedt in werking wanneer u dit toestel de volgende keer aan zet.

Instellen van DEMO MODE

U kunt dit toestel uittesten om een idee te krijgen van de mogelijkheden van de weergave met geluidsbundels.

1 Herhaal de stappen 1 t/m 3 onder "Gebruiken van de systeemparameters" op bladzijde 88.

2 Zet de schakelaar voor de bedieningsfunctie op YSP.

3 Druk op /∠zodat "DEMO MODE" verschijnt op het display op het voorpaneel.

↓

DEMO MODE

4 Druk op / ◀om heen en weer te schakelen tussen "DEMO: ON" en "DEMO: OFF".

↓

DEMO: ON

↑↓

DEMO: OFF

• Selecteer DEMO: ON om de demonstratiefunctie in te schakelen.
• Selecteer DEMO: OFF om de demonstratiefunctie uit te schakelen.

5 Druk op STANDBY/ON op de afstandsbediening om dit toestel uit (standby) te zetten.

STANDBY/ON

De nieuwe instelling treedt in werking wanneer u dit toestel de volgende keer aan zet.

Druk op ENTER terwijl er wordt weergegeven van een signaalbron om de geluidsbundel te testen.

De weergegeven geluidsbundel schakelt heen en weer tussen links rechts. Druk nog eens op ENTER om het heen en weer schakelen van de geluidsbundel te stoppen.

Instellen van PANEL INPUT KEY

U kunt INPUT op het voorpaneel uitschakelen wanneer u de systeemparameters instelt.

1 Herhaal de stappen 1 t/m 3 onder "Gebruiken van de systeemparameters" op bladzijde 88.

2 Zet de schakelaar voor de bedieningsfunctie op YSP.

3 Druk op /∠zodat "PANEL INPUT KEY" verschijnt op het display op het voorpaneel.

↓

PANEL INPUT KEY

4 Druk op /◀om heen en weer te schakelen tussen "P.INPUT: ON" en "P.INPUT: OFF".

↓

• Selecteer P.INPUT: ON om de INPUT toets op het voorpaneel in te schakelen.
• Selecteer P.INPUT: OFF om de INPUT toets op het voorpaneel uit te schakelen. "F.PANEL KEY" wordt automatisch ingesteld op "ON".

5 Druk op STANDBY/ON op de afstandsbediening om dit toestel uit (standby) te zetten.

STANDBY/ON

De nieuwe instelling treedt in werking wanneer u dit toestel de volgende keer aan zet.

Uitschakelen van de toetsen op het voorpaneel

U kunt de toetsen op het voorpaneel uitschakelen, behalve wanneer u de systeemparameters instelt.

1 Herhaal de stappen 1 t/m 3 onder "Gebruiken van de systeemparameters" op bladzijde 88.
2 Zet de schakelaar voor de bedieningsfunctie op YSP.

3 Druk op /∠zodat "F.PANEL KEY" verschijnt op het display op het voorpaneel.

↓

F.PANEL KEY

4 Druk op / ◀om heen en weer te schakelen tussen "F.PANEL: ON" en "F.PANEL: OFF".

↓

F.PANEL: ON

↑↓

F.PANEL: OFF

• Selecteer F.PANEL: ON om de toetsen op het voorpaneel in te schakelen.
• Selecteer F.PANEL: OFF om de toetsen op het voorpaneel uit te schakelen. "P.INPUT" wordt automatisch ingesteld op "ON".

5 Druk op STANDBY/ON op de afstandsbediening om dit toestel uit (standby) te zetten.

STANDBY/ON

De nieuwe instelling treedt in werking wanneer u dit toestel de volgende keer aan zet.

Instellen van FACTORY PRESET

U kunt alle parameters van dit toestel terugzetten op de fabrieksinstellingen. Deze procedure zet ALLE instellingen in het SET MENU volledig terug.

Opmerking

Na de volgende procedure moet u de AUTO SETUP opnieuw uitvoeren om de instellingen aan te passen aan uw luisteromgeving.

1 Herhaal de stappen 1 t/m 3 onder "Gebruiken van de systeemparameters" op bladzijde 88.
2 Zet de schakelaar voor de bedieningsfunctie van de afstandsbediening op YSP.

3 Druk op /∠zodat "FACTORY PRESET" verschijnt op het display op het voorpaneel.

FACTORY PRESET

4 Druk op ENTER.

5 Druk op /◀om heen en weer te schakelen tussen "PRESET: RESET" en "PRESET: CANCEL".

↓

PRESET: RESET

↑↓

PRESET: CANCEL

• Selecteer PRESET: RESET om alle huidige instellingen terug te zetten.
• Selecteer PRESET: CANCEL om het terugzetten van de instellingen te annuleren.

6 Druk op STANDBY/ON op de afstandsbediening om dit toestel uit (standby) te zetten.

STANDBY/ON

De nieuwe instelling treedt in werking wanneer u dit toestel de volgende keer aan zet.

Afstandsbedieningsfuncties

Naast dit toestel kan de afstandsbediening ook andere AV componenten van Yamaha en van andere fabrikanten aansturen. Om andere componenten te kunnen bedienen, moet u de bijbehorende codes daarvoor instellen op de afstandsbediening en de schakelaar voor de bedieningsfunctie op TV/AV zetten om de set bedieningstoetsen van de afstandsbediening om te schakelen.

Opmerking

Afhankelijk van de gebruikte externe AV component is het mogelijk dat de afstandsbediening van dit toestel niet in staat zal zijn de apparatuur in kwestie aan te sturen, ook niet als er een ogenschijnlijk geschikte afstandsbedieningcode is ingesteld. Bedien in een dergelijk geval de component in kwestie met de daarbij behorende afstandsbediening.

Instellen van afstandsbedieningscodes

U kunt andere componenten bedienen als u de bijbehorende afstandsbedieningscodes heeft ingesteld.

Voor elke set bedieningstoetsen (DVD, AUX1, AUX2, STB en TV) kan een code worden ingevoerd.

Raadpleeg de “Lijst met afstandsbedieningscodes” aan het eind van deze handleiding voor een complete lijst van alle beschikbare afstandsbedieningscodes.

Zend-indicator e/v AV TV DVD AUX1 AUX2 DOCK AUX3 STB TV INPUT1 MACRO PRESETURE CATFM/XM MEMORYSEARCH VOL MODE AUTO SETUP INPUTMODE SLEEP 5BEAM ST+3BEAM 3BEAM 1 2 3 STEREO MY BEAM MY SUR. 4 5 6 MUSIC MOVIE SPORTS 7 8 9 0 +10 SUR. DECODEOFF ENHANCER MUTE TV INPUT TV MUTE CH LEVEL TEST CODE SET

(Modellen voor de V.S. en Canada)

1 Houd CODE SET ingedrukt en druk op één van de ingangskeuzetoetsen om de signaalbron waarvoor u een afstandsbedieningscode wilt programmeren te selecteren.

De zendindicator knippert twee keer en blijft dan continu branden.

Ga door naar stap 2 terwijl u CODE SET ingedrukt houdt.

Ingedrukt houden en druk vervolgens op

2 Voer de afstandsbedieningscode in met de cijfertoetsen terwijl u CODE SET ingedrukt houdt.

Instelvoorbeeld: Yamaha DVD set

3 Raadpleeg “Bedienen van andere componenten” op bladzijde 97 om de externe component te bedienen met de afstandsbediening van dit toestel.

Als de externe component in kwestie goed reageert, heeft u de juiste afstandsbedieningscode ingesteld. Als de externe component in kwestie niet goed werkt, is mogelijk de verkeerde afstandsbedieningscode ingesteld. Controleer of de afstandsbedieningscode correct is. Zie de “Lijst met afstandsbedieningcodes” aan het eind van deze handleiding en begin opnieuw vanaf stap 1.

Opmerking

Als er meerdere codes zijn voor de fabrikant van uw component, probeer ze dan één voor één tot u de juiste gevonden heeft.

Als de afstandsbediening langer dan twee minuten zonder batterijen zit, of als er lege batterijen in zitten, zal het geheugen gewist worden. Wanneer het geheugen onverhoopt gewist is, dient u eerst nieuwe batterijen in te zetten en vervolgens de afstandsbedieningscodes opnieuw in te voeren.

Wees bij het vervangen van de batterijen voorzichtig dat u niet per ongeluk één van de toetsen van de afstandsbediening indrukt. Hierdoor zal het geheugen gewist worden.

Bedienen van andere componenten

■ Bedienen van uw tv

Zet de schakelaar voor de bedieningsfunctie op TV/AV en druk dan op TV om de tv als signaalbron te selecteren.

De afstandsbediening schakelt nu over naar de set bedieningstoetsen voor het bedienen van de tv.

TV/AV YSP ↑ → TV STANDBY/ONPOWERPOWER &/1 DV0 DVD AUX1 AUX2 DOCK AUX3 TV MACRO INPUT1 STB TV FREET UP CAT/FWM NEWORYSEARCH AUTO VOL MODE SETUP INPUTMODE SLEEP 5BEAM ST+3BEAM 3BEAM 1 2 3 STEREO MY BEAM MY SUR. 4 5 6 MUSIC MOVIE SPORTS 7 8 9 UR_DECODEOFF 0 +10 ENHANCER ENTRY MENU CAT/A-E ENTER TV/AV YSP RETURN DISPLAY VOLUME CH TV VOL + + + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

(Modellen voor de V.S. en Canada)

①Cijfertoetsen

Kiezen van een tv-kanaal.

②CH+/-

Schakelt naar een ander tv-kanaal.

③TV INPUT

Schakelt over naar een andere signaalbron voor uw tv.

④ TV POWER

Hiermee zet u uw tv aan of uit.

⑤TV INPUT1

Schakelt over naar een andere signaalbron voor uw tv.

⑥TV VOL +/-

Regelt het uitgangsniveau van uw tv-geluid.

⑦ TV MUTE

Schakelt de geluidsweergave van uw tv tijdelijk uit.

■ Bedienen van uw DVD-speler/recorder

Zet de schakelaar voor de bedieningsfunctie op TV/AV en druk dan op DVD om de DVD-speler als signaalbron te selecteren.

De afstandsbediening schakelt nu over naar de set bedieningstoetsen voor het bedienen van de DVD-speler.

TV/AV YSP ↑ → DVD STANDBY/ON POWER POWER ④ DVVD AUX1 AUX2 TV STB TV INPUT1 MACRO FM/XM PRESETIVE CAT MEMORYSEARCH VOL MODE AUTO SETUP INPUTMODE SLEEP 5BEAM ST+3BEAM 3BEAM 1 2 3 STEREO MY BEAM MY SUR. 4 5 6 MUSIC MOVIE SPORTS 7 8 9 SUR. DECODEOFF 0 +10 ENHANCER ENTRY MENU CAT A-E ENTER TV/AV YSP RETURNDISPLAY ⑤ ⑥ VOLUME CH TV VOL + + - - - MUTE TV INPUT TV MUTE CH LEVEL TEST CODE SET < > [ ] [ > ] < > [ ] [ > ] ③ (Modellen voor de V.S. en Canada)

①Cijfertoetsen

Hiermee kunt u cijfers invoeren.

②Cursortoetsen ↗, ENTER

Hiermee kunt u items van het DVD menu selecteren.

③Bedieningstoetsen voor DVD-spelers

Hiermee kunt u uw DVD-speler/recorder bedienen, bijv. weergave beginnen en stoppen.

④AV POWER

Hiermee zet u uw DVD-speler/recorder aan of uit.

⑤MENU

Toont het DVD menu.

⑥RETURN

Hiermee kunt u terugkeren naar het vorige DVD menuscherm of het DVD menu sluiten.

■ Bedienen van uw STB (kabel tv (CATV)/satellietontvanger)

Zet de schakelaar voor de bedieningsfunctie op TV/AV en druk dan op STB om het aparte schakelkastje ("Set Top Box") als signaalbron te selecteren.

De afstandsbediening schakelt nu over naar de set bedieningstoetsen voor het bedienen van het aparte schakelkastje (STB).

TV/AV YSP ↑ → STB STANDBY/ON POWER POWER AV TV DVD AUX1 AUX2 DOCK AUX3 TV INPUT1 MACRO STB TV PRESETURE CAT MEMORYSEARCH FM/XM VOL MODE AUTO SETUP INPUTMODE SLEEP 5BEAM ST+3BEAM 3BEAM 1 2 3 STEREO MY BEAM MY SUR. 4 5 6 MUSIC MOVIE SPORTS 7 8 9 OFF 0 +10 UR. DECODE ENHANCER ENTRY MENU CAT/ A-E ENTER TV/AV YSP RETURN DISLAY VOLUME CH TV VOL + + + - - - - - - MUTE TV INPUT TV MUTE CODE SET ① ② (Modellen voor de V.S. en Canada)

①Cijfertoetsen

Hiermee kunt u cijfers invoeren.

②CH+/-

Schakelt tussen de beschikbare STB kanalen.

③AV POWER

Hiermee zet u uw STB aan of uit.

■ Bedienen van uw videorecorder

Zet de schakelaar voor de bedieningsfunctie op TV/AV en druk dan op AUX1 om de videorecorder als signaalbron te selecteren.

De afstandsbediening schakelt nu over naar de set bedieningstoetsen voor het bedienen van de AUX1.

Dit is mogelijk wanneer uw videorecorder is aangesloten op de AUX 1 AUDIO INPUT aansluitingen van dit toestel.

TV/AV YSP ↑ → AUX1 STANDBYION POWER POWER 6/1 AV TV DVD AUX1 AUX2 DOCK STB TV INPUT1 MACRO PRETITUDE MEMORYSEARCH CAT/FWM* VOL MODE AUTO INPUTMODE SLEEP 5BEAM ST-3BEAM 3BEAM 1 2 3 STEREO MY BEAM MY SUR. 4 5 6 MUSIC MOVIE SPORTS 7 8 9 0 +10 URL DECODEOFF ENHANCER ENTRY MENU DAT/A-E ENTER TV/AV YSP RETURN/ISPLAY VOLUME CH TV VOL + + - - MUTE TV INPUT TV MUTE CH LEVEL TEST CODE SET < > > OK > > OK > > OK > > ① ④ ③ (Modellen voor de V.S. en Canada)

①Cijfertoetsen

Hiermee kunt u cijfers invoeren.

②CH+/-

Schakelt naar een ander videorecorder-kanaal.

③Bedieningstoetsen voor een videorecorder

Hiermee kunt u uw videorecorder bedienen, bijv. weergave beginnen en stoppen.

④AV POWER

Hiermee zet u uw videorecorder aan of uit.

Gebruiken van de tv-macrofunctie

De tv-macrofunctie maakt het mogelijk een reeks handelingen uit te laten voeren met één druk op een knop. Wanneer u bijvoorbeeld een DVD wilt afspelen, moet u normaal gesproken de bewuste apparatuur aan zetten, DVD als signaalbron selecteren en dan op de weergavetoets drukken om de weergave te laten beginnen. Met de tv-macrofunctie kunt u al deze handelingen laten uitvoeren door alleen maar op de DVD macrotoets te drukken.

Opmerkingen

• U moet de juiste afstandsbedieningscode instellen voor uw tv voor u macro's gaat instellen.
• De manier waarop deze "macro's" moeten worden ingesteld is anders wanneer uw tv geen afstemmogelijkheid heeft.
• Als u op een andere toets drukt dan die voor de macrofunctie kunnen worden gebruikt, zal de instelprocedure automatisch worden geannuleerd.
• Als het langer duurt dan 10 seconden om de stappen 2 en 3 af te ronden, zal de instelprocedure automatisch worden geannuleerd. Herhaal de procedure in dit geval vanaf stap 1.

STANDBY/ON POWER POWER AV TV DVD AUX1 AUX2 AUX3 TV MACRO STB TV PRESTUDE CATFMXIM MEMORYSEARCH VOL MODE AUTO SETUP INPUTMODE SLEEP 5BEAM ST+3BEAM 3BEAM 1 2 3 STEREO MY80BEAM 4 5 6 MUSIC MOVIE 7 8 SPORTS 9 OFF 0 +10 SUR, DECODE ENHANCER ENTRY MENU CAT A-B ENTER TV/AV YSP RETURN DIS/LAY VOLUME CH TV VOL + + + - - - - MUTE TV INPUT TV MUTE CH LEVEL TEST CODE SET

(Modellen voor de V.S. en Canada)

■ Instellen van macro's voor een tv met afstemmogelijkheid

1 Houd CODE SET ingedrukt en druk op één van de ingangskeuzetoetsen om de signaalbron waarvoor u een macro wilt programmeren te selecteren.

Ga door naar stap 2 terwijl u CODE SET ingedrukt houdt.

Ingedrukt houden en druk vervolgens op

2 Druk op MACRO terwijl u CODE SET ingedrukt houdt.

Ingedrukt houden en druk vervolgens op

3 Gebruik CH +/- of de cijfertoetsen om het gewenste tv-kanaal te kiezen.

Controleer of de tv overschakelt naar het afstemscherm.

of

5BEAM 1 ST+3BEAM 2 3BEAM 3 STEREO MY BEAM MY SUR. 4 5 6 MUSIC MOVIE SPORTS 7 8 9 OFF 0 +10

4 Druk net zo vaak op TV INPUT totdat het scherm verandert in dat van de bij stap 1 geselecteerde signaalbron.

5 Druk op ENTER om de ingestelde macro te bevestigen.

■ Instellen van macro's voor een tv zonder afstemmogelijkheid

1 Houd CODE SET ingedrukt en druk op één van de ingangskeuzetoetsen om de signaalbron waarvoor u een macro wilt programmeren te selecteren.

Ga door naar stap 2 terwijl u CODE SET ingedrukt houdt.

Ingedrukt houden en druk vervolgens op

2 Druk op MACRO terwijl u CODE SET ingedrukt houdt.

Ingedrukt houden en druk vervolgens op

3 Druk op INPUT1.

Controleer of de tv overschakelt naar het scherm voor ingang 1.

4 Druk net zo vaak op TV INPUT totdat het scherm verandert in dat van de bij stap 1 geselecteerde signaalbron.

5 Druk op ENTER om de instelling te bevestigen.

■ Werken met macro's

Houd één van de ingangskeuzetoetsen ongeveer twee seconden ingedrukt om de signaalbron waarvoor u een macro wilt gebruiken te selecteren.

Het ingangskanaal van de tv verandert tegelijk met de signaalbron.

■ Annuleren van macro's

1 Houd CODE SET ingedrukt en druk op één van de ingangskeuzetoetsen om de signaalbron waarvoor u een macro wilt annuleren te selecteren.

Ga door naar stap 2 terwijl u CODE SET ingedrukt houdt.

Ingedrukt houden en druk vervolgens op

2 Druk op MACRO terwijl u CODE SET ingedrukt houdt.

Ingedrukt houden en druk vervolgens op

3 Selecteer ENTER om de macro's te annuleren.

Oplossen van problemen

Raadpleeg de tabel hieronder wanneer het toestel niet naar behoren functioneert. Als het probleem niet hieronder vermeld staat, of als de aanwijzingen het probleem niet verhelpen, zet het toestel dan uit (standby), haal de stekker uit het stopcontact en neem contact op met uw dichtstbijzijnde Yamaha dealer of servicecentrum.

■ Algemeen

Probleem Oorzaak Oplossing			Zie bladzijde
Het toestel gaat niet aan wanneer u op STANDBY/ON drukt, of gaat direct weer uit (standby) zodra de stroom wordt ingeschakeld.	De stekker van het netsnoer zit niet goed in het stopcontact.	Doe de stekker van het netsnoer goed in het stopcontact.	29
	Het toestel heeft blootgestaan aan een sterke, externe elektrische schok (bijvoorbeeld een blikseminslag of een ontlading van statische elektriciteit).	Zet het toestel uit (standby), haal de stekker uit het stopcontact, wacht 30 seconden voor u de stekker weer terug doet en probeer het toestel vervolgens weer gewoon te gebruiken.	—
Het toestel gaat plotseling uit (standby).	De interne temperatuur is te hoog opgelopen en de oververhittingsbeveiliging is in werking gctreden.	Wacht ongeveer een uur tot het toestel afgekoeld is voor u het weer aan zet.	—
	De slaaptimer heeft het toestel uitgeschakeld.	Zet het toestel aan en speel de gewenste signaalbron weer af.	—
Geen geluid. In- of uitgangskabels	niet op de juiste manier aangesloten.	Sluit de bedrading op de juiste manier aan. Als dit het probleem niet verhelpt, is het mogelijk dat er iets mis is met de kabels.	19
	Er is geen geschikte signaalbron geselecteerd.	Selecteer een geschikte signaalbron met INPUT of met de ingangskeuzetoetsen.	45
	Het volume staat uit. Zet het volume hoger.		47
	De geluidsweergave is tijdelijk uitgeschakeld.	Druk op MUTE of VOLUME +/- om de geluidsweergave te hervatten en regel vervolgens het volume.	47
	Er worden signalen ontvangen van een signaalbron die dit toestel niet kan verwerken (zoals PCM signalen met een hogere bemonsteringsfrequentie dan 96 kHz).	Speel materiaal af waarvan de signalen wel door dit toestel gereproduceerd kunnen worden.	—
		Wijzig de systeeminstellingen van de signaalbron in kwestie.	—
	De HDMI componenten die zijn aangesloten op dit toestel bieden geen ondersteuning voor dc HDCP kopicerbeveiligingsnormen.	Sluit HDMI componenten aan die wel ondersteuning bieden voor dc HDCP kopicerbeveiligingsnormen.	20
	SUPPORT AUDIO is ingesteld op OTHER en HDMI audiosignalen worden niet weergegeven door dit toestel.	Zet SUPPORT AUDIO op HTY-7030 via de MANUAL SETUP.	82
Het geluid valt plotseling uit.	De slaaptimer heeft het toestel uitgeschakeld.	Zet het toestel aan en speel de gewenste signaalbron weer af.	—
	De geluidsweergave is tijdelijk uitgeschakeld.	Druk op MUTE of VOLUME +/- om de geluidsweergave te hervatten en regel vervolgens het volume.	47
Geen geluid via de effectkanalen.	U speelt een signaalbron of programma af via 2-kanaals stereoweergave of de gerichte My Beam weergave.	Druk op één van de toetsen voor de geluidsbundelstanden op de afstandsbediening, selecteer een multikanaals weergavefunctie en speel vervolgens de signaalbron of het programma nogmaals af.	54
Geen geluid via het middenkanaal.	Het uitgangsniveau van het middenkanaal staat op een te lage waarde.	Stel het niveau (volume) van het middenkanaal hoger in.	84
Geen geluid via de surroundkanalen.	Het uitgangsniveau van de surroundkanalen staat op een te lage waarde.	Stel het niveau (volume) van de surroundkanalen hoger in.	84
Geen geluid uit de subwoofer.	BASS OUT bij SUBWOOFER SET is ingesteld op FRONT.	Selecteer SWFR.	78
	Het bronsignaal bevat geen zeer lage tonen.
Vervormde of te zachte lage tonen.	CROSS OVER bij SUBWOOFER SET is niet correct ingesteld.	Stel CROSS OVER correct in.	78
	Eén van de nacht-luisterfuncties is ingeschakeld.	Zet de nacht-luisterfuncties uit.	67
Te harde lage tonen. De TruBass functie is ingeschakeld. Zet de TruBass functie uit.			79
			Het volume van de subwoofer staat te hoog.	Zet het volume van de subwoofer lager.	—
De surroundeffecten zijn verwaarloosbaar.	De luisterruimte heeft een onregelmatige vorm.	Installeer dit toestel in een vierkante of rechthoekige kamer.	—
	Er is geen wand in het pad van een geluidsbundel.	Plaats een plat voorwerp, zoals een plaat, in het pad van de geluidsbundel.	—
Er kunnen geen Dolby Digital of DTS bronnen worden weergegeven. (De Dolby Digital of DTS indicator op het display op het voorpaneel licht niet op.)	De aangesloten component is niet correct ingesteld voor het produceren van Dolby Digital of DTS digitale signalen.	Volg de handlciding van de apparatuur in kwestie en maak de vereiste instellingen.	—
	De ingangsfunctie staat op ANALOG. Stel de ingangsfunctie in op AUTO.		87
Er is storende ruis wanneer er een subwoofer is aangesloten op dit toestel.	De beveiliging is in werking getreden omdat er een signaal met zeer sterke lage tonen werd weergegeven.	Zet het volume lager.	47
		Selecteer SWFR bij BASS OUT.	78
		Sluit een subwoofer aan en maak de vereiste instellingen bij SUBWOOFER SET.	78
Lage tonen klinken vervormd.	CROSS OVER bij SUBWOOFER SET is niet correct ingesteld.	Stel CROSS OVER correct in.	78
Het in-beeld display wordt niet weergegeven.	De videokabel voor het in-beeld display (OSD) is niet correct aangesloten.	Sluit de bedrading op de juiste manier aan.	22
Het toestel functioneert niet naar behoren.	De interne microcomputer is vastgelopen door een externe elektrische schok (bijvoorbeeld blikseminslag of ontlading van statische elektriciteit) of door een te laag voltage van de stroomvoorziening.	Haal de stekker uit het stopcontact en doe hem na ongeveer 30 seconden weer terug.	—
Er klinkt geen geluid uit de via HDMI aangesloten tv.	De tv is niet geschikt voor multikanaals audiosignalen.	Zet de multikanaals audiosignalen om naar 2-kanaals audiosignalen op de broncomponent (bijv. de DVD-speler).	—
	“SUPPORT AUDIO” is ingesteld op “HTY-7030”.	Stel “SUPPORT AUDIO” in op “OTHER”.	82
U ondervindt storing van digitale of hoogfrequente apparatuur.	Dit toestel staat te dicht bij de digitale of hoogfrequente apparatuur.	Zet het toestel verder bij dergelijke apparatuur vandaan.	—
Dit toestel produceert effectgeluiden niet op de juiste manier.	Het oorspronkelijke bronmateriaal bevat surroundeffecten.	Schakel de surroundweergave op dit toestel uit.	—
De automatische My Beam instelfunctie werkt niet.	Er zijn teveel andere geluiden in de kamer. Zorg ervoor dat het zo stil mogelijk is in uw kamer.		—
			Probeer de handmatige instelfunctie.
	Geluid wordt te goed weerkaatst in uw kamer.	Stel REFLECTING in op HI ECHO.	79
	De afstandsbediening wordt misschien buiten het geschikte bereik gebruikt.	De afstandsbediening werkt binnen een maximaal bereik van 6 m en binnen een hoek van 45 graden ten opzichte van loodrecht op het voorpaneel.	30
	De functie werkt niet naar behoren vanwege de toestand waarin de aangesloten componenten zich bevinden.	Selecteer My Beam en probeer het opnieuw.	61

■ Afstandsbediening

Probleem Oorzaak Oplossing			Zie bladzijde
De afstandsbediening werkt niet of niet naar behoren.	Te ver weg of onder te scherpe hoek gebruikt.	De afstandsbediening werkt binnen een maximaal bereik van 6 m en binnen een hoek van 45 graden ten opzichte van loodrecht op het voorpaneel.	30
	Direct zonlicht of sterke verlichting (vooral van TL lampen enz.) valt op de sensor voor de afstandsbediening van dit toestel.	Stel het toestel anders op.	—
	De batterijen raken leeg. Vervang alle batterijen.		30
Bediening van externe apparatuur met de afstandsbediening van dit toestel is niet mogelijk.	De externe component die u wilt bedienen is niet geselecteerd als signaalbron.	Gebruik INPUT op het voorpaneel of de ingangskeuzetoetsen op de afstandsbediening om de externe component te selecteren die u wilt bedienen.	45
	De afstandsbedieningscode is niet goed ingesteld.	Stel de juiste afstandsbedieningscode in of probeer een andere code van dezelfde fabrikant aan de hand van de “Lijst met afstandsbedieningscodes” aan het eind van deze handleiding.	96
	Ook als de juiste afstandsbedieningscode is ingesteld is het mogelijk dat bepaalde modellen niet goed reageren op de afstandsbediening.	Gebruik de afstandsbediening die hoort bij de externe component in kwestic.	—
De cursortoetsen werken niet wanneer u met het SET MENU bezig bent.	De schakelaar voor de bedieningsfunctie van de afstandsbediening is misschien onbedoeld op TV/AV gezet.	Zet de schakelaar voor de bedieningsfunctie op YSP.	—
Gebruik van de automatische My Beam instelfunctie is niet mogelijk.	Te ver weg of onder te scherpe hoek gebruikt.	De afstandsbediening werkt binnen een maximaal bereik van 6 m en binnen een hoek van 45 graden ten opzichte van loodrecht op het voorpaneel.	30

HDMI

Foutmelding Oorzaak	Oplossing		Zie bladzijde
Device Error Er zijn teveel HDMI	componenten aangesloten.	Verminder het aantal aangesloten HDMI componenten.	—
HDCP Error HDCP verificatie mislukt.	Controleer of de aangesloten HDMI	componenten wel ondersteuning bieden voor de HDCP kopieerbeveiligingsnormen.	—

■ FM ontvanger

Probleem Oorzaak Oplossing			Zie bladzijde
Veel ruis in de FM stereo- ontvangst.	Dit probleem is inherent aan FM stereo- uitzendingen wanneer de zender te ver weg is of het ontvangstsignaal dat binnenkomt via de antenne niet sterk genoeg is.	Controleer de aansluitingen van de antenne.	29
		Probeer een hoogwaardige richtingsgevoelige FM antenne.	—
		Stem met de hand af.	49
Er is vervorming en ook een betere FM antenne zorgt niet voor een betere ontvangst.	U ondervindt interferentie doordat hetzelfde signaal op verschillende manieren ontvangen wordt.	Verander de opstelling van de antenne zodat u van deze interferentie geen last meer hebt.	—
Er kan niet automatisch worden afgestemd op de gewenste zender.	Het radiosignaal is te zwak. Probeer een hoogwaardige richtingsgevoelige FM antenne.	—
		Stem met de hand af.	49
Er kan niet langer worden afgestemd op eerder voorgeprogrammeerde zenders.	Het toestel is te lang zonder stroom geweest.	Programmeer de zenders opnieuw.	50

Woordenlijst

■ Dolby Digital

Dolby Digital is een digitaal surroundsysteem met volledig van elkaar gescheiden multikanaals audio. Met 3 voorkanalen (links, midden en rechts), en 2 surroundstereokanalen biedt Dolby Digital in totaal 5 audiokanalen met het volle frequentiebereik. Met een extra kanaal speciaal voor de lage effecttonen, het zogenaamde LFE (Lage Frequentie Effect) kanaal, biedt dit systeem in totaal 5.1 kanalen (het LFE kanaal wordt als 0.1 kanaal geteld). Door 2-kanaals stereo voor de surroundkanalen te gebruiken is er een betere weergave van bewegende geluidsbronnen en een beter algeheel surroundeffect mogelijk dan bij Dolby Surround. Het grote dynamische bereik (van het zachtste tot het hardste geluid wat nog kan worden weergegeven) van de 5 kanalen met het volle frequentiebereik en de precieze plaatsing van het geluid door de digitale verwerking biedt de luisteraar een ongehoord realistische weergave.

Met dit toestel kunt u zelf kiezen wat voor weergave u wilt horen, van mono tot 5.1 kanaals weergave, u vraagt, wij draaien.

■ Dolby Pro Logic II

Dolby Pro Logic II is een verbeterde decoderingstechniek voor de grote hoeveelheid aan bestaand Dolby Surround materiaal. Deze nieuwe technologie maakt gescheiden 5-kanaals weergave mogelijk met 2 voorkanalen, links en rechts, 1 middenkanaal en 2 surroundkanalen, links en rechts (in plaats van slechts 1 surroundkanaal bij conventionele Pro Logic weergave). Naast de Movie stand is er ook een Music stand en een Game stand voor 2-kanaals bronmateriaal.

■ Dolby Surround

Dolby Surround maakt gebruik van een 4-kanaals analoog opnamesysteem voor de reproductie van realistische en dynamische geluidseffecten: 2 voorkanalen, links en rechts (stereo), een middenkanaal voor gesproken tekst (mono) en een surroundkanaal voor speciale geluidseffecten (mono). Het surroundkanaal geeft alleen geluiden binnen een beperkt frequentiebereik weer. Dolby Surround wordt veel gebruikt op videobanden en laserdiscs en ook wel bij tv en kabelprogramma's. De in dit toestel ingebouwde Dolby Pro Logic decoder maakt gebruik van een digitale signaalverwerking die automatisch het volume van de verschillende kanalen stabiliseert om de richtingsgevoeligheid en de weergave van bewegende geluidsbronnen te verbeteren.

■ DTS Digital Surround

DTS digitale surroundweergave is ontwikkeld om de analoge filmsoundtracks te vervangen door een 6-kanaals digitale soundtrack en is over de hele wereld bezig aan een opmars in de bioscoop. DTS, Inc. heeft tevens een thuisbioscoopsysteem ontwikkeld zodat u gewoon thuis kunt profiteren van de verbluffende DTS digitale surroundweergave. Dit systeem produceert vrijwel vervormingsvrije 6-kanaals weergave (technisch gesproken, linker, rechter en midden voorkanalen, 2 surroundkanalen, plus een LFE 0.1 kanaal voor de subwoofer, dus anders gezegd 5.1 kanalen). Dit toestel is uitgerust met een DTS-ES decoder die 6.1-kanaals weergave mogelijk maakt door uit bestaand 5.1-kanaals bronmateriaal een surround-achterkanaal te destilleren.

■ DTS Neo:6

Neo:6 bewerkt conventioneel 2-kanaals bronmateriaal voor 6-kanaals weergave met een speciale decoder. Hierdoor wordt weergave mogelijk met kanalen met het volle bereik en met een verbeterde kanaalscheiding, zoals bij weergave van digitale signalen met gescheiden kanalen. Er zijn twee standen beschikbaar: een Music stand voor muziek en een Cinema stand voor films.

EUPHONY

Euphony is een revolutionair systeem voor het reproduceren van geluidsvelden, gerealiseerd met de allernieuwste geluidstechnologie en ontwikkeld vanuit de basisgedachte dat de mens zoveel mogelijk van mooie geluiden moet kunnen genieten. Dit systeem is in staat optimale surroundweergave te reproduceren ongeacht het aantal kanalen in het ingangssignaal, het aantal luidsprekers (twee of meer) of de afmetingen van de luidsprekers. Daarbij draagt het zorg voor een stabiele centrale plaatsing van het geluidsveld. Het is ook in staat surroundweergave te reproduceren via een hoofdtelefoon met een zeer natuurlijke weergave waarbij de geluidsbron "buiten het hoofd" gelokaliseerd lijkt, zodat de luisteraar een zeer ruimtelijke ervaring beleeft en minder snel vermoeid raakt, ook niet wanneer hij of zij langere tijd achtereen naar muziek luistert of naar een film kijkt.

HDMI

HDMI (High-Definition Multimedia Interface) is de eerste volledig door de elektronica industrie ondersteunde, ongecomprimeerde en volledig digitale audiovisuele interface. HDMI biedt ondersteuning voor standaard, verbeterde of hoge-definitie video en voor multikanaals digitale audio via één enkele kabel die de verbindingen verzorgt tussen elke denkbare audiovisuele signaalbron (zoals een externe ontvanger of AV receiver) en de audio/video monitor (zoals een digitale televisie). HDMI geeft alle ATSC HDTV standaarden door en biedt ondersteuning voor 8-kanaals digitale audio, met genoeg bandbreedte om ruimte te bieden aan toekomstige verbeteringen en eisen. Indien gebruikt in combinatie met HDCP (High-bandwidth Digital Content Protection), biedt HDMI een veilige audio/video interface die voldoet aan de beveiligingseisen van producenten van weer te geven materialen en systeembeheerders. Voor meer informatie omtrent HDMI raden we u aan een bezoek te brengen aan de HDMI website op “http://www.hdmi.org/”.

■ LFE 0.1 kanaal

Dit kanaal is speciaal bedoeld voor de weergave van zeer lage tonen. Het frequentiebereik voor dit kanaal is 20 Hz t/m 120 Hz. Dit kanaal wordt meestal als 0.1 geteld omdat niet het volledige frequentiebereik wordt weergegeven, zoals de andere 5/6 kanalen in een Dolby Digital of DTS 5.1/6.1-kanaals systeem.

■ Neural Surround

Neural Surround™ is één van de nieuwste ontwikkelingen in surroundtechnologie en wordt gebruikt door XM Satelliet Radio voor digitale radio-uitzendingen en live evenementen met surroundweergave. Neural Surround™ maakt gebruik van psycho-akoestische verwerking van frequentiebereiken waardoor een meer gedetailleerd geluidsbeeld mogelijk wordt, met een superieure kanaalscheiding en lokalisatie van geluidsbronnen.

■ PCM (Lineair PCM)

Lineair PCM is een signaalformaat voor het ongecomprimeerd digitaliseren, opnemen en overbrengen van analoge audiosignalen. Dit wordt gebruikt als opnamemethode van CD's en DVD audio. Het PCM systeem maakt gebruik van een techniek waarmee het analoge signaal zeer vaak per seconde wordt gemeten. De afkorting staat voor Puls Code Modulatie; het analoge signaal wordt gecodeerd als pulsjes en dan gemoduleerd voor opname.

■ SRS TruBass

SRS TruBass is een psycho-akoestische technologie voor het extra versterken van lage tonen ontwikkeld door SRS Labs, Inc. voor luidsprekers en hoofdtelefoons die een basweergave levert die tot wel een octaaf lager ligt dan de fysieke capaciteiten van de aandrijving van de luidspreker in kwestie. SRS TruBass technologie maakt gebruik van de neiging van het menselijk gehoor om de aanwezigheid van bepaalde lage tonen aan te nemen wanneer er in feite slechts de hogere harmonischen van daadwerkelijk worden waargenomen. Het resultaat is dat ons gehoor de oorspronkelijke zeer lage tonen kan waarnemen terwijl het luidsprekersysteem deze niet kan weergeven.

Index

■ Numerics

3 Beam....55

5 Beam.... 54

A

Aan/uit 31

Achterpaneel 9

Afstandsbediening 10

Afstandsbedieningscode 96

Audio penstekkerkabel 20

AUTO SETUP (IntelliBeam).... 35

B

Batterij 30

BEAM MENU 74

Bevestigingsmateriaal.... 18

C

CINEMA DSP 64

D

DEMO MODE....91

Demonstratie DVD 6

Digitale audio penstekkerkabel.... 20

DISPLAY MENU 83

Display voorpaneel 8

Dolby Digital 56

Dolby Pro Logic....56

Dolby Pro Logic II....56

DTS....56

DTS Neo: 6 .... 56

Dynamisch bereik 79

E

EUPHONY 105

F

FACTORY PRESET 94

Filmprogramma ....64

■ G

Geluidsbundels....54, 60, 61

Geluidsveldprogramma....63

■ H

HDMI....20

HDMI kabel ....20

■

In-beeld display (OSD) 32

IntelliBeam 35

IntelliBeam microfoon....36

■K

Kabelklem 20

Kartonnen microfoonstandaard....37

■ L

LFE 0.1 kanaal ....106

■ M

MANUAL SETUP 72

MEMORY....42

Muziekprogramma 64

My Beam....61

N

Nacht-luisterfunctie....67

Netsnoer 29

■ 0

Sensor voor de afstandsbediening....30

SET MENU....32

Slaaptimer 68

Stereo plus 3 Beam ....55

Surround....54

Surroundfunctie ....56

SOUND MENU 78

Sportprogramma....64

Stereo 60

Systeemparameter 88

■T

Testtoon....84

TruBass....79

Tv macro 100

Tv-volume gelijkschakeling....67

■ v

Videokabel voor het in-beeld display (OSD) ......20

Volume 47

Volumefunctie 67

Voorpaneel....7

Technische gegevens

VERSTERKER GEDEELTE

• Maximum uitgangsvermogen (JEITA) 2 W (1 kHz, 10% THV, 4 Ω) × 21 20 W (100 Hz, 10% THV, 4 Ω) × 2

LUIDSPREKER GEDEELTE

- Driver Luidsprekers met een kleine diameter .... 4 cm conus magnetisch afgeschermd type × 21 Woofers .... 10 cm conus magnetisch afgeschermd type × 2

- Frequentierespons ....60 Hz t/m 20 kHz (-10 dB, stereostand)

VERBINDINGEN

- Ingangsaansluitingen TV/STB, AUX 1 AUDIO IN (1 V, 32 kΩ) ....2 paren (Analoog) TV/STB, AUX 1 OPTICAL DIGITAL IN ....2 (Optisch digitaal) DVD, AUX 2 COAXIAL DIGITAL IN ....2 (Coaxiaal digitaal) AUX 1, DVD HDMI IN ....2 AUX 3 ....1

- Uitgangsaansluitingen SUBWOOFER OUT (1,5 V, minder dan 120 Hz) ...... 1 (Subwoofer) VIDEO OUT (1 Vp-p, 75 Ω) ...... 1 (OSD) HDMI OUT ...... 1

- Systeemaansluiting INTELLIBEAM MIC ....1 (Microfoon ingang)

De HDMI interface van dit toestel is gebaseerd op de volgende standaard:

- HDCP (High-bandwidth Digital Content Protection System) gelicenseerd door Digital Content Protection, LLC.

FM GEDEELTE

- Afstembereik [Modellen voor de V.S. en Canada] .... 87,5 t/m 107,9 MHz [Modellen voor Azië] .... 87,5/87,50 t/m 108,0/108,00 MHz [Overige modellen] .... 87,50 t/m 108,00 MHz

ALGEMEEN

- Stroomvoorziening [Modellen voor de VS en Canada] ...... 120 V, 60 Hz wisselstroom [Modellen voor Australië] ...... 220–240 V, 50/60 Hz wisselstroom [Modellen voor het V.K. en Europa] ...... 220–240 V, 50/60 Hz wisselstroom [Modellen voor Korea] ...... 220–240 V, 50/60 Hz wisselstroom [Algemene modellen] ...... 110–120 V, 50/60 Hz wisselstroom [Modellen voor Azië] ...... 220–240 V, 50/60 Hz wisselstroom

• Stroomverbruik 32 W
• Stroomverbruik Uit (standby) 0,5 W of minder
• Afmetingen (b x h x d) 800 × 155 × 152 mm
  • Gewicht 11,5 kg

* Technische gegevens kunnen zonder kennisgeving gewijzigd worden.

Beperkte garantie voor de Europese Economische Ruimte en Zwitserland

Hartelijk dank dat u een Yamaha product heeft gekozen. Mocht uw Yamaha product onverhoopt service of reparatie onder de garantie behoeven, dan verzoeken wij u contact op te nemen met de dealer van wie u het toestel in kwestie gekocht heeft. Als u problemen ondervindt, kunt u contact opnemen met de Yamaha vertegenwoordiging in uw land. De volledige gegevens hiervoor kunt u vinden op onze website (http://www.yamaha-hifi.com/ of http://www.yamaha-uk.com/ voor inwoners van het V.K.).

Wij garanderen dat dit product vrij is van fabricage- en materiaalfouten voor een periode van twee jaar, te rekenen vanaf de datum van de oorspronkelijke aankoop. Yamaha zal, onder de hieronder vermelde voorwaarden, het defecte product, onderdeel of de defecte onderdelen laten repareren of, naar keuze van Yamaha, vervangen, zonder kosten voor materiaal of arbeid in rekening te brengen. Yamaha behoudt zich het recht voor een product te vervangen door een gelijkwaardig product van hetzelfde soort en/of dezelfde waarde en andere relevante kenmerken, indien het onderhavige model niet meer gefabriceerd wordt of als reparatie niet economisch verantwoord wordt geacht.

Voorwaarden

1. Het defecte product MOET vergezeld zijn van de originele rekening of het oorspronkelijke reçu (met daarop vermeld de datum van aankoop, productcode en de naam van de dealer) en van een verklaring waarin het mankement of de storing uiteengezet wordt. Bij afwezigheid van een dergelijk onweerlegbaar bewijs van aankoop behoudt Yamaha zich het recht voor gratis service of reparatie te weigeren en kan het product op kosten van de klant aan de klant worden geretourneerd.

2. Het product MOET zijn aangeschaft bij een ERKENDE Yamaha dealer binnen de Europese Economische Ruimte (EER) of in Zwitserland.

3. Het product mag niet onderworpen zijn aan enige modificatie of verandering, behalve indien daartoe uitdrukkelijk schriftelijk toestemming is verkregen van Yamaha.

4. Uitgesloten van deze garantie zijn:

a. Periodiek onderhoud en reparatie of vervanging van onderdelen als gevolg van normale slijtage.

b. Schade als resultaat van:

(1) Reparaties uitgevoerd door de klant zelf of door onbevoegde derden.
(2) Ondeugdelijke verpakking of fouten bij het hanteren van het product wanneer het product van de klant vandaan onderweg is. Wij wijzen u erop dat het de verantwoordelijkheid van de klant is ervoor zorg te dragen dat het product deugdelijk verpakt is wanneer het wordt geretourneerd om nagezien of gerepareerd te worden.

(3) Oneigenlijk gebruik, daaronder begrepen, maar niet beperkt tot, (a) het product niet gebruiken voor de doeleinden waarvoor het normaal gesproken bestemd is, of niet in overeenstemming met de door Yamaha verstrekte instructies voor correct gebruik, onderhoud en opslag van het product, en (b) het product installeren of gebruiken op een wijze die niet voldoet aan de technische of veiligheidsnormen zoals die gelden in het land of de jurisdictie waar het product gebruikt wordt.

(4) Ongelukken, blikseminslag, water, brand, ondeugdelijke ventilatie, lekkende batterijen of enige andere oorzaak waarop Yamaha geen invloed heeft.

(5) Defecten van het systeem waarin dit product wordt gebruikt en/of incompatibiliteit met producten van derden.

(6) Gebruik van een niet door Yamaha in de EER en/of Zwitserland geïmporteerd product, waar dat product niet voldoet aan de technische of veiligheidsnormen van het land of de jurisdictie waar het product gebruikt wordt en/of aan de standaard specificaties van het product zoals verkocht door Yamaha in de EER en/of Zwitserland.

(7) Producten die niet AV (audiovisueel) gerelateerd zijn. (De producten die onderworpen zijn aan de "Yamaha AV garantievoorwaarden" worden gedefinieerd op onze website: http://www.yamaha-hifi.com/ of http://www.yamaha-uk.com/ voor inwoners van het V.K.)

1. Waar de garantie zoals die geldt in het land van aankoop verschilt van die in land waar het product gebruikt wordt, zal de garantie voor het land waar het product gebruikt wordt worden toegepast.

2. Yamaha aanvaardt geen aansprakelijkheid voor enig verlies of enige schade, zij het directe schade, gevolgschade of anderszins, met uitzondering van reparatie of vervanging van het product.

3. Maakt u alstublieft reservekopieën van aangepaste instellingen of gegevens, want Yamaha aanvaardt geen aansprakelijkheid voor enige wijziging aan of verlies van dergelijke instellingen of gegevens.

4. Deze garantie doet niet af aan de rechten die de consument toegekend worden onder de toepasselijke nationale wetten en regelgeving, noch aan de rechten die de consument kan laten gelden ten opzichte van de dealer als gevolg van hun verkoop/aankoop contract.

Lijst met afstandsbedieningscodes

Devenze op zade, inss eranijke kan maaingen bechens korporder, de "Inkering en konsakorporer" (jord. 2017), uftu van

A. und der mediaische mediaakti in het zijkspa eller dat met af de los en los menenakken en zijn hijds om bouwara te erzen in het paatenkde en het oppladien

In re gebruikt voor de onderlatingen en le

www.mnng

□注：解释式为“是”

1110(584-590)

□High level of the

Dr. R. 10

口

□是不法式

Deze Snogids begt stap voor stap uit hoe u uw tv en DVD-operer kurt zansluten op dit booster en snel en munkelijk kunt geen persisten van surnondansegeven. Voor deze verwijzen we u voor de Handwiding

1 Installeren van dit toestel

Bepaal waar u dit toestel wilt installeren.

Inizi er het kreelel zo ook de gelu deburders met gehinced worden door obstakels, zoals meubrak. Anders is het mage ik

cal not surra, alkird tipervall. U kurt de kastal paradil surr aln and cl in nien nuk, aort alen.

Instyleer of taesel in de opek, met een hoek van 40- lot 50 ten opock is van de beide warden.

Installeer dit toestel in een rek of kast o.i.d.

1. This is a very short, short-tent manner with all tests in every 50 days of the hospital ward. On a hospital call at a hospital room of the hospital ward of

2. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 90.

3. Plaats het toestel voor de 2. Koor teil toestel 3. Plaats het toestel in de 4. De instellatie is geregelt.

kont: onderlieboven en situ het kast.

Deel beleve kettor d'assage, la land d'interiel het bede op de bovende plure planteen, social het r al le cumbir de Ader erast. U der te beleve oonouwde reale enersages dat het bovende op de bovende plure planteen, social het r al de bovende te oonouwde resdijekcy ener deel te beleve kettor d'assage in bede

[Unreadable]

2 Aansluiten van externe apparatuur op dit toestel

Aansluiten van externe apparatuur, zoals een ly of DVD-speler, op dit toestel.

Ot aanskivtvoebdend vast u een maner zien om externe apartanuur, zoals er en van een DVD-opeler, aan te alken op dit steeel via de meogelverde kabel. U kum zo geleven van de multikantals ookie van het DVD-opeler en aan de teelingsgeelerde uit de van het. Zielak, de veldekkel (papertel pdebelker), die wordt meogelverde met uit DVD-opeler om een veldetversiteling het kinden lizen van DVD opeler on uit van.

Suit de beonding aan in deze volgions

Dr. aan dekortwerten door zu den op welke manier, het verwiet opfijt kurt zieden de meteelbetzen van het stenel. L. hand part van en (70) aan dekort weder van aan tappels kind van de teil 100000 alde. Aen aan de gepleen opzuid van de teil leidverken, Indien van de kanje van de spiele van de kanje (12 plemel a.d.), Heinl, kurt uve digtele aan leidverken, kurt teerungter of eigredentings (Dignonne a.d. im HDM, Hebei, van de, van de, van de, van de, van de, van de, van de, van de, van de, van de, van de, van de, van de, van de, van de, van de, van de, van de, van de, van de, van de, van de, van de, van de, van de, van de, van de, van de, van de, van de, van de, van de, van de, van de

Sluit de beizdaring van in deze volgomie.

Mogpeltvändt klase vortiglizen
1. Vorkhälde (vorit falt kõrded d'atay) (vorit meggare van fat ITV/2000 menen term up de t)	1. H201 litor (horzung givizierte uet digitalisikom van de 2000 van)
	2. H201 litor (vorit van metanlagen van de kõrded van de digitalisikom van de 2000 van)

A. 10.17 WEN, 24-65 EFLI, 2013, Japan 1987, 2013

tal aan le zie genielle aan HOMI zie aang, kan.u ral de

avandsseden er var de in di-merel aan en al-nden, de

(###)

Volume van de boerel vogen

(1)

Voer de AUTO SETUP uit (IntelliBeam)

Voer de AUTO SETUP uit om de instellingen aan te passen aan uw kamer. De ma. Deans technologie uit de staat de variek op aldezen, en met de van de van de van de van de van de van de van de van de van de van de van de van de van de van de van de van de van de van de van de van de van de van de van de van de van de van de van de van de van de van de van de van de van de van de van de van de van de van de van de van de van de van de van de van de van de van de van de van de van de van de Van der 10000000000000000000000000000000000000000000000000000000000

Verbind de meegeleverde IntellBeam microfoon met de INTELLIBEAM MIC aansluiting op het voorpaneel.

Zet de IntelliBeam microfoon op uw normale luisterplek. Gebruik de margeleven de calumen microbeledestand of een maalat en de linsBeam microfoon op deze de moog de aan marmad en het om om om de uruk en korende plek en afam.

Druk op de alstandsbediening op STANDBY/ON.

Dil kredel gual te aat. Con wert ogver hengtven reed hetveijen de dlaamdeberning (the prie je 30 in de Huis en gad te er manig het volume van dit besel betelte). A. L. van ontvoeder teelt uitgeel oien, ald bezem van tal opal te er van de uerschafing de aag, lusget beet Besszogen de up to haderlijke 16 in de Handeling

Zet uw tv aan.

Zel de schakelaar voor de bedieningsfunctie

van de afstandsbediening op YSP.

Houd AUTO SETUP tenminste

2 seconden ingedrukt. Ile internazene reaktiupar zu: dav het niewschmelt en vergete, om met de wieschel (pavopie) van de 2011 Deskloplage (2012).

Ziel en octalouss voor de dees wijkstef, van de alterskader op de 100 - 100 op hetel - 100 op 100, 17. Deer met 100-100 GET, 100 op ENTEL - 100 op 100, 17. Deer met 100-100

Controleer de volgende punten.

- A de nemen dan men dan 100% of oregat het mation

Tref voorbereidingen om de

kamer snel te kunnen verlaten.

41x u in de kamericht, på en de varelingen magell e riet

12 savanakai trade, a big now 10 or LNTL1 gao ald inal,

Druk op ENTER om de AUTO SETUP

procedure le laten beginnen en verzaal

vervolgens binnen 10 seconden de kamer

Helt volge de schuur ziel op de hervach (her. II heeft 12 wonderen, alde vortker is van een erkel by M.10

SETUP

20 do young, 1978-2006, 13:35, 24/15/17, op 10 zachv verschijt, teedzeeg dan bieidide (1) van de

Handeling en probeer de structure, variegare opies ne

• Evant de la re-mentable

modulde 41 van de Hardheid ge en volg de l'actions. Develop NETL 71/2016

Druk op ENTER

Het volgerde aortem zal 2 seconden, ing gelond worden

Koppel de IntelliBeam microloon los.

Genieten van surroundweergave

Geniet van de digitale audio van uw tv of DVD in surroundweergave.

Genielen van DVD's met surroundweergave

1 Selecteer het ingangskanaal voor de DVD-speler op uw tv.

3 1) Druk op de afstandsoediening van dit toestel op DVD.

2) Speer de meagoverde demonstratie-DVD op de DVD-speier.

Kies het gewenste tv-kanaal met de alstandsbediening van uw tv.

1) Druk op de afstandsbediening van dit toestel op DVD.

Druk op de afstandsbediening van dit toestel op TV.

FORTICE OPERATIONS

(1)

上

Gebruik VOLUME +/- op de afstandsbediening om het volume van dit toestel le regelen.

Druk op een van de functiebetsen voor de geluidsbundels op de afstandsbedening om de gewenste gebruikfunctie voor de geluidsbundels te selecteren.

Voor meer geotatieerde aanpassingen met de hand aan uw luiskerenging, ol voor gezavantende instellingen voor luidsprokspaties, gelijkundals enz, verwijzen we u naar "MANUAL SETUP" op bloodieu 72 van de Handeling.

YAMAHA

HTY-7030

КРАТКОЕ РУКОВОДСТВО
