Producttype	Soundbar met draadloze subwoofer
Merk	Sony
Model	SAWCT370 (HT-CT370)
Nominaal uitgangsvermogen (voorluidsprekers)	100 W per kanaal (2 kanalen, 4 ohm, 1 kHz)
Uitgangsvermogen (subwoofer)	100 W (4 ohm, 100 Hz)
Afmetingen soundbar (zonder beugels)	900 mm (B) x 50 mm (H) x 113 mm (D)
Afmetingen soundbar (met beugels)	900 mm (B) x 113 mm (H) x 72 mm (D)
Gewicht soundbar	2,4 kg
Afmetingen subwoofer	135 mm x 361,5 mm x 394 mm (verticaal)
Voeding	220-240 V AC, 50/60 Hz
Stroomverbruik in standby	0,5 W (HDMI-bediening ingeschakeld) / 0,3 W (uitgeschakeld)
HDMI-connectiviteit	3 HDMI-ingangen, 1 HDMI-uitgang met ARC
Draadloze connectiviteit	Bluetooth (klasse 2), NFC, draadloze subwoofer (2,4 GHz)
Ondersteunde audioformaten	Dolby Digital, Dolby TrueHD, DTS-HD Master Audio, LPCM, enz.
Speciale functies	HDMI-bediening, BRAVIA Sync, ARC, SongPal, Bluetooth, NFC
Muurbefestiging	Mogelijk met meegeleverde beugels (bevestiging op pluggen)
Bedieningsapp	SongPal (iOS/Android) voor configuratie en bediening
Audio-instellingen	DRC, Tone (Bass/Discant), Audio Sync, Dual Mono, Advanced Auto Volume, Geluidseffect, Akoustisch veld
Onderhoud	Reinigen met een droge, zachte doek; vermijd oplosmiddelen en schuurmiddelen
Veiligheid	Ventilatieopeningen niet blokkeren; niet blootstellen aan water of vlammen; bij storing de stekker uittrekken
Algemene informatie	Vervaardigd voor Sony Corp., Japan; EU-vertegenwoordiger: Sony Deutschland GmbH

Veelgestelde vragen - SAWCT370 SONY

Hoe verbind ik de soundbar met de tv?

Gebruik een HDMI High Speed-kabel om de HDMI OUT (TV ARC)-uitgang van de soundbar aan te sluiten op de HDMI ARC-ingang van de tv. Als de tv niet ARC-compatibel is, sluit dan een optische digitale kabel aan tussen de DIGITAL IN (OPT)-aansluiting van de soundbar en de optische uitgang van de tv. Zorg ervoor dat de ARC-functie is ingeschakeld in het AMP MENU-menu.

Wat doe ik als de subwoofer geen geluid produceert?

Controleer of de subwoofer is ingeschakeld (groen lampje brandt). Als het lampje knippert, voer dan een LINK-koppeling uit: selecteer in het AMP MENU-menu WS > LINK en druk vervolgens met een pen op de LINK-knop van de subwoofer. Verhoog het volume van de subwoofer met de toets SW + op de afstandsbediening. Plaats de subwoofer dichter bij de soundbar als de verbinding zwak is.

Hoe verbind ik een smartphone via Bluetooth?

Schakel Bluetooth in op uw smartphone. Druk op de afstandsbediening op PAIRING (het blauwe lampje knippert snel). Selecteer op de smartphone 'SONY:HT-CT370' in de lijst met apparaten. Voor een NFC-verbinding (Android) houdt u uw telefoon eenvoudig tegen het N-gebied van de soundbar. U kunt ook de SongPal-app gebruiken om de verbinding te vergemakkelijken.

De afstandsbediening werkt niet, wat moet ik controleren?

Zorg ervoor dat u de afstandsbediening richt op de sensor op de soundbar. Verwijder obstakels tussen de afstandsbediening en de sensor. Als de batterijen leeg zijn, vervang ze dan door nieuwe (type AAA). Controleer ook of de soundbar is ingeschakeld en de stand-bymodus niet actief is.

Hoe installeer ik de soundbar aan de muur?

Gebruik de meegeleverde muurbeugels. Bevestig ze aan de soundbar met de meegeleverde schroeven. Boor gaten in de muur om geschikte schroeven (niet meegeleverd) in pluggen te plaatsen – de afstand tussen de schroeven moet overeenkomen met de gaten in de beugels. Hang de soundbar aan de schroeven. De soundbar detecteert automatisch de muurinstallatie en optimaliseert het geluid.

Hoe los ik een vertraging tussen beeld en geluid op?

Stel in het AMP MENU-menu de optie AUDIO SYNC in op UIT (deze is standaard ingeschakeld). Als het probleem aanhoudt, controleer dan de audio-instellingen van uw tv of de aangesloten bron. Een kleine vertraging kan optreden bij sommige Bluetooth-bronnen of tijdens audioverwerking.

Hoe reset ik de soundbar?

Zet de soundbar aan, druk op AMP MENU, gebruik de selectietoetsen om SYSTEM en vervolgens SYS.RST te kiezen. Bevestig met ENTER wanneer 'START' wordt weergegeven. Het scherm toont 'RESET' en alle instellingen worden teruggezet naar de standaardwaarden. Haal de stekker enkele seconden uit het stopcontact.

Waarom is het geluid zacht of afwezig?

Controleer het volume met de toetsen VOL + op de afstandsbediening. Druk op de toets MUTE om het geluid te dempen. Zorg ervoor dat de juiste ingangsbron is geselecteerd (druk meerdere keren op INPUT). Controleer de aansluitingen van de HDMI- of optische kabel. Als de subwoofer stil is, verhoog dan het SW-volume.

Hoe gebruik ik de functie HDMI-bediening (BRAVIA Sync)?

Schakel CTRL (HDMI-bediening) in het AMP MENU-menu in (standaardinstelling: AAN). Sluit de soundbar via HDMI aan op de tv. De volgende functies zijn dan beschikbaar: gekoppeld uitschakelen, volumeregeling via de tv-afstandsbediening, automatisch schakelen van de ingang en Audio Return Channel (ARC). Zorg ervoor dat de tv compatibel is.

Wat betekent de melding 'PRTECT' op de soundbar?

Dit bericht duidt op thermische beveiliging of overbelasting. Schakel de soundbar uit met de toets I/ en haal de stekker uit het stopcontact. Controleer of de ventilatieopeningen niet zijn geblokkeerd. Wacht enkele minuten, sluit de stekker weer aan en schakel opnieuw in. Als het bericht blijft verschijnen, neem dan contact op met een Sony-dealer.

GEBRUIKSAANWIJZING SAWCT370 SONY

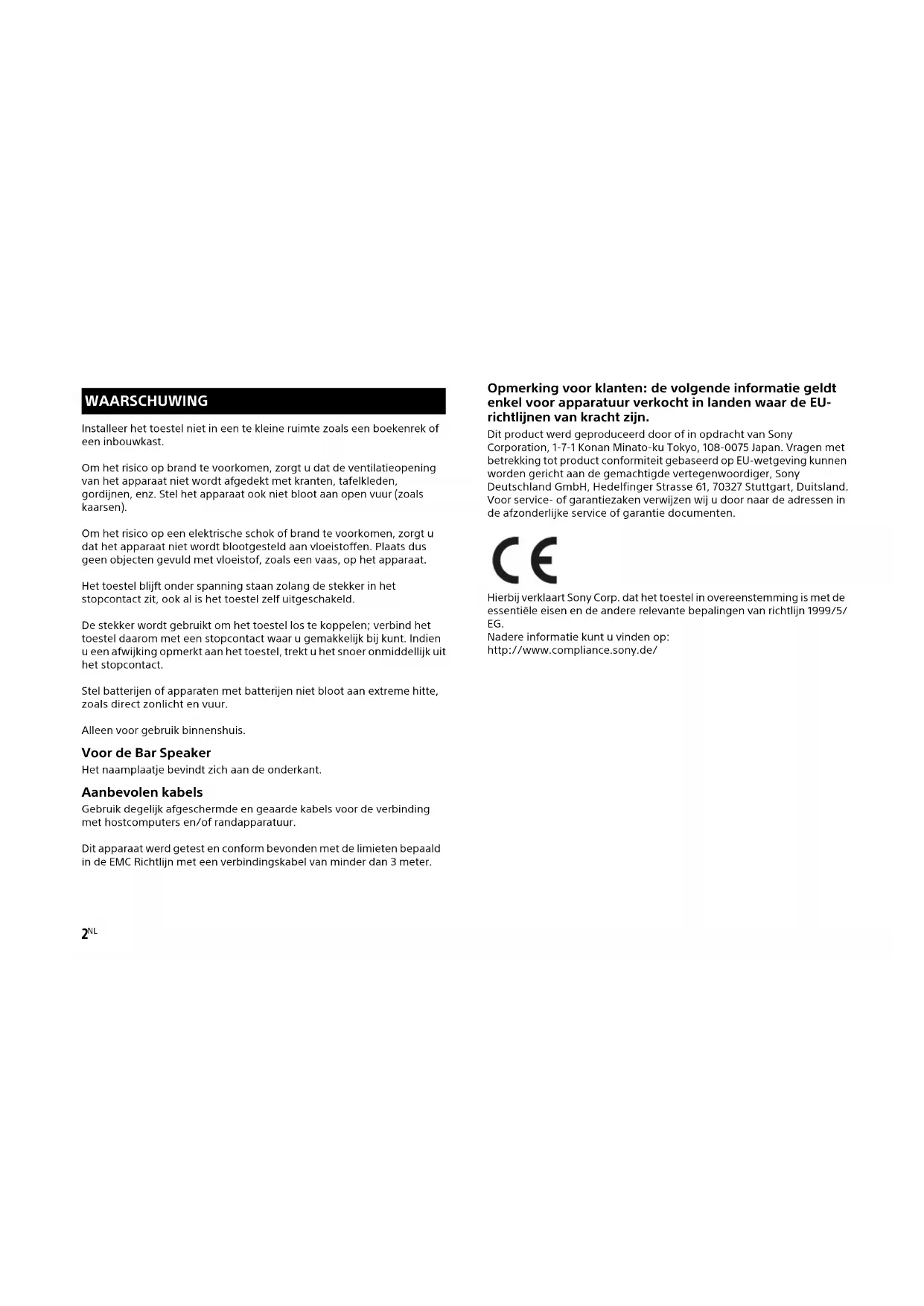

Installer het toestel Niet in een tekleine ruimte zoals een boekenrek of een inbouwkast.

Om het risico op brand te voorkomen, zorgt u dat de ventilatieopening van het apparaat Niet wordt afgedekt met kranten, tafelkleden, gordijnen, enz. Stel het apparaat ook Niet bloot aan open vuur (zoals kaarsen).

Om het risico op een elektrische schok of brand te voorkomen, zorgt u dat het apparaat Niet wordt blootgesteld aan vloeistoffen. Plaats dus geen objcten bevuld met vloeistof, zoals een vaas, op het apparaat.

Het toestel blijft onder spanning staan zolang de stekker in het stopcontact zi, ook al is het toestel zich uitgeschakeld.

De stekker worden gebruikt om het toestel los te koppelen; verbind het toestel waar met een stopcontact waar u gemakkelijk bij kut. Indien u een afwijking opmerkt aan het toestel, trekt u het snoer onmiddelijk uit het stopcontact.

Stel batterijen of apparaten met batterijen nicht bloot aan extreme hitte, zoals direct zonlicht en vuur.

Alleen voor gebruik binnenshuis.

Voor de Bar Speaker

Het naamplaatje bevindt zich aan de onderkant.

Aanbevolen kabels

Gebruik degelijk afgeschermde en geaarde kabels voor de verbinding met hostcomputers en/of randapparatuur.

Dit apparaat werk getest en conform bevonden met de limieten bepaald in de EMC Richtlijn met een verbindingskabel van minder dan 3 meter.

Opmerking voor klanten: de volgende informatie geldt enkel voor apparatuur verkocht in landen waar de EU-richlijnen van kracht�.

Dit product werd geproduederd door of in opdracht van Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. Vragen met betrekking tot product conformiteit gebaseerd op EU-wetgeving hunnen worden gericht aan de gemachtigde vertegenwoordiger, Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Duitsland. Voor service-of garantiezaken verwijzen wij u door maar de adressen in de afzonderlijke service of garantie documenten.

Hierbij verkaart Sony Corp. dat het toestel in overeenstemming is met de essentiele eisen en de andere relevante befalingen van richtlijn 1999/5/EG.

Nadere informatie kunt u vinden op: http://www.compliance.sony.de/

Verwijdering van oude elektrische en elektronische apparaten (van toepassing in de Europese Unie en andere Europese landen met geschaden inzamelingssystemen)

Dit symbolism op het product of op de verpakking wijst erop dat dit product Niet als huishoudelijk afval mag worden behandeld. Het moet echter maar een inzamelingspunt worden gebracht waar elektrische en

elektronische apparatuur worden gerecycled. Als u ervoor zorgt dat dit product op de correcte manier worden verwerkt, helpt u möglichke negatieve gevolgen voor mens en milieu die zouden kurenveroorzaakt worden in geval van verkeerde afvalbehandeling te voorkomen. Het recycleren van materialen draagt bij tot het behoud van natuurlijke bronnen. Voor meer details in verband met het recyclen van dit product, kan u contact opnemen met de gemeentelijk instanties, de organiseatie belast met de verwijdering van huishoudelijk afval of de winkel waar u het product hebt gekocht.

Verwijdering van oude batterijen (in de Europese Unie en andere Europese landen met afzonderlijke inzamelingssystemen)

Dit symbol op de batterij of verpakking wijst erop dat de meegeleverde batterij van dit product Niet als huishoudelijk afval behandeld mag worden.

Op sommige batterijen kan dit symbool voorkomen in

combinatie met een chemisch symbool. De chemische symbolen voor kwik (Hg) of lood (Pb) worden toegevoegt als de batterijmeer dan 0,0005 % kwik of 0,004 % lood bevat.

Door deze batterijen op juiste wijze af te voeren, voorkomt u voor mens en milieu negatieve gevolgen die zich zouden konnen voordoen in geval van verkeerde afvalbehandeling. Het recycleren van materialen draagt bij tot het vrijwaren van natuurlijke bronnen.

In het geval dat de producten om redenen van veiligheid, prestaties dan wel in verband met dataintegriteit een permanente verbinding met batterij vereisen, dien deze batterij enkel door gekwalificeerd serviceperoneel verrangen te worden. Om ervoor te zorgen dat de batterij op een juiste wijze za worden behandeld, dien het product aan het eind van zich levenscyclus overhandig te worden aan het desbetreffende inzamelingspunt voor de recyclage van elektrisch en elektronisch materiaal.

Voor alle andere batterijen verwijzen we u waar het gedeelte over hoe de batterij veilig uit het product te verwijderen. Overhandig de batterij bij het desbetreffende inzamelingspunt voor de recyclage van batterijen. Voor meer details in verband met het recyclen van dit product of batterij, neemt u contact op met de gemeentelijkke instanties, het bedrijf of de diest belast met de verwijdering van huishoudafval of de winkel waar u het product hebget gekocht.

Inhoudsopgave

Handige functies

De Bar Speaker aan een wand installeren 5

De functie Controle voor HDMI gebruiken 7

"BRAVIA" Sync-functions gebruiken 8

Bediening van het systeem met gebruik van een smartphone of tablet (SongPal) 9

Deinstallingen aanpassen 11

Het systeem verbinden (LINK) 14

Diverse

Voorzorgsmaatregelen 15

Draadloze technologie van BLUETOOTH 17

Verhelpen van storingen 19

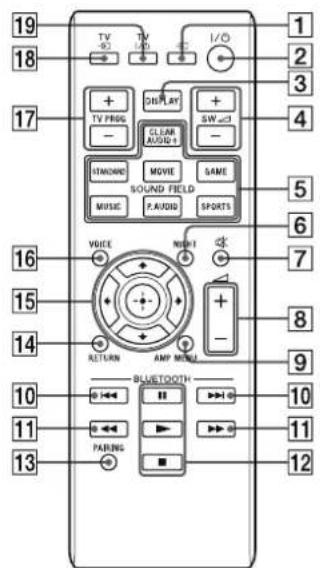

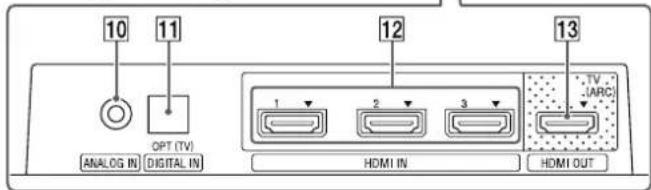

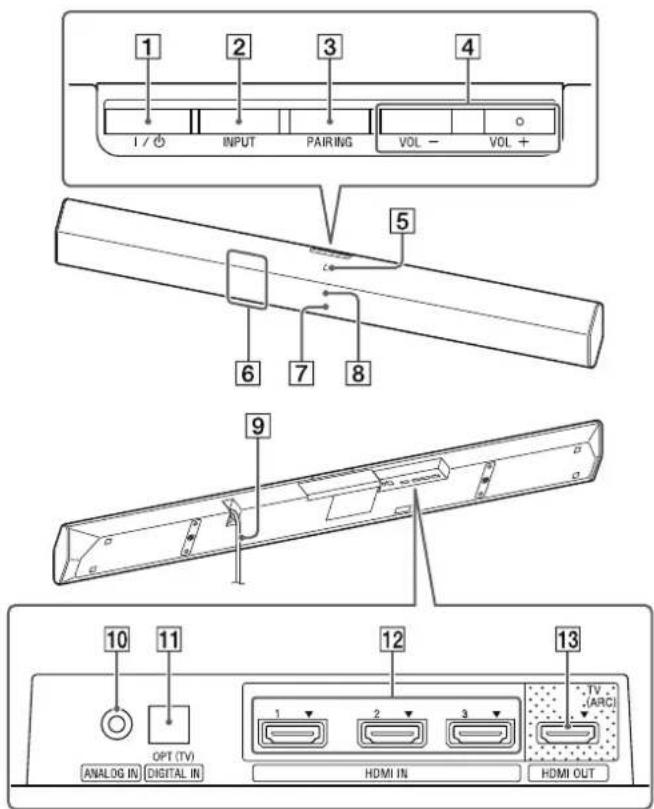

Onderdelen en bedieningselementen 23

Zie de bijgeleverde Beknopte gids voor de setup en basisbediening.

Handige functies

De Bar Speaker aan een wand installeren

U kunt de Bar Speaker aan een wand installeren.

Opmerkingen

Zorg voor schroeven (niet bijgeleverd) die geschikt zijn voor het materiaal en de draagkracht van de wand. Een wand van gipsplaat is erg zwak, bevestig dus bij een dergelijkke wand de schroeven stevig aan een balk. Installee de Bar Speaker horizontal, met schroeven in een balk op een vlak gedeelte van de wand.
- Laat de installmentie uittvoeren door een Sony-dealer of een erkende installmenteur en letijdens de installmentie goed op de veiligheid.
- Sony is Niet aansprakelijk voor ongevalen of schade ten gevolge van een ondeskundige installment, onvoldoende draagkracht van de wand, verkeerd aangebrachte schroeven of een natuuramp, enz.

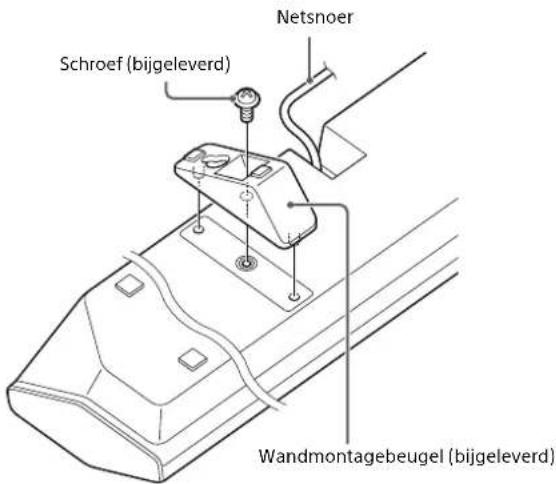

1 Bevestig de bijgeleverde wandmontagebeugels aan de gaatjes voor bevestiging van de beugels aan de onderkant van de Bar Speaker met de bijgeleverde schroeven zo dat het oppervlak van de wandmontagebeugels overeenkomt met de afbeelding.

Bevestig de wandmontagebeugels links en rechts aan de gaatjes voor bevestiging aan de onderkant van de Bar Speaker.

wordt nervolgd.

Zorg voor schroeven (niet bijgeleverd) die geschikt zijn voor de gaatjes aan dechterkant van de wandmontagebeugels.

Meer dan 25 mm

Gat in de wandmontagebeugel

3 Bevestig de schroeven aan twee steunbalken in de muur. De schroeven要去en 6 tot 7 mm uittsteken.

4 Hang de wandmontagebeugels, aangebracht op de Bar Speaker aan de schroeven.

Houd de gaten in de wandmontagebeugels gegenover des schroeven en hang verwolgens de Bar Speaker aan de twee schroeken.

Tip De Bar Speaker detecteert automatisch of het aan de wand is bevestigd dan wel vlak is gespositioneerd en optimiseert het geluid al naargelang de orientatie.

De functie Controle voor HDMI gebruiken

Door de functie Controle voor HDMI te gelebruiken en een apparaat aan te sluiten dat compatibel is met de functie Controle voor HDMI via een High Speed HDMI-kabel, worden de bediening aanzienlijk vereenvoudigd met de onderstaande functies. De functie Controle voor HDMI wordt geactiveerd door "CTRL (Controle voor HDMI)" op "ON" te stellen (pagea 12). De basisinstelling is "ON".

Systeum uitschakelen

Wonneur u de TV uitschakelt, worden het system en de aangesloten apparaten tevens automatischuitgeschakeld.

Geluidscontrole van het systeme

Indien u het systeme inschakelt verwijl u TV kijkt, worden het TV-geluid automatisch via de luidsprekers van het systeme weergegeven. Het volume van het systeme worden geregel dweanneur u het volume instelt met de afstandsbediening van de TV.
Wonneer het geluid van de TV via de luidsprekers van het systeme werd weergegeven alvorens de TV werden uitgeschakeld, za het systeme weeer automatisch worden ingeschakeld zodra u de volgende keer de TV weer inschakelt.

Als de TV geschickt is voor Audio Return Channel (ARC)-technologie, is het ook möglich via een High Speed HDMI-kabelverbinding digitale audiosignalen van de TVaar het systeme te sturen.U hoeft geenAPEte audioverbinding te makeen voor weergave van het geluid van de TV via het systeme.
De ARC-functionie worden geactiveerd door "ARC (Audio Return Channel)" op "ON" te stellen (pageina 12). De basisinstelling is "ON".

One-Touch Play

Wanner u een apparaat (Blu-ray Disc™-speler, "PlayStation4" enz.) start dat met het systeme is verbonden middels een High Speed HDMI-kabel, worden de aangesloten TV automatisch ingeschakeld en het ingangssignaal van het systeme aan de vereiste HDMI-ingang geschakeld.

Opmerkingen

• De functies hierboven werken möglichk nicht met bepaalde apparaten.
• Afhankelijk van de instellenen van de aangesloten apparatuur werkdt de functie Controle voor HDMI möglichk Niet juist. Raadpleeg de gebruksaanwijzing van de apparatuur.

"BRAVIA" Sync-functions gebruiken

De hieronder aangegeven, originele Sony-functies können tevens worden gebrukt met producten die compatibel zich met "BRAVIA" Sync.

Energiebesparing

Indien een "BRAVIA" Sync-compatible TV met het system is verbonden, worden het energieverbruikijdens standby verlaagd door de HDMI-signaaltransmissie te stoppen wonneer de TV isuitgeschakeld met de pass-through-functie* van het system op "AUTO" gesteld (pagina 12). De basisinstelling is "AUTO".
Indien een andere TV dan BRAVIA" is verbonden, moet u dit onderdeel op ON" stellen (pagina 12).

• De pass-through-functie voor HDMI-signalen worden Gebruikt voor weergave van de signalen van de HDMI OUT-aansluiting van dit systeme, zichs wanner het systeme standby is geschakeld.

Opmerkingen over HDMI-aansluitingen

• Gebruik een High Speed HDMI-kabel. Als u een Standard HDMI-kabel gebruikt, worden 1080p, Deep Color, 3D en 4K beelden möglichst nicht goed weergegeven.
• Gebruik een erkende HDMI-kabel.
  Gebruik een Sony High Speed HDMI-kabel met het kabeltype-logo.
• Het gebruik van een HDMI-DVI-conversiekabel worden afgeraden.
• Controleer deinstalling van de aangesloten apparatuur als het beeld Niet goed is of als het geluid van een met een HDMI-kabel aangesloten apparaat Niet worden weergegeven.

• Audiosignalen (bemonsteringsfrequentie, bitlengte, enz.) die via een HDMI-aansluiting worden verzonden, worden misschien door het aangesloten apparaat onderdrukt.

• Het geluid zal misschien worden onderbroken als de bemonsteringsfrequentie of het aantal kanalen van uitgestuurde audiosignalen van het weergegeven apparaat worden overgeschakeld.

• Wonneer het aangesloten apparaat Niet geschikt is voor de technologie voor bescheming van autoursrechten (HDCP),+kennen beeld en/of geluid van de HDMI OUT-aansluiting van dit systeme worden verrormd of hebmaal Niet worden uitgestuurd. Controleer in dat geval de specificaties van de aangesloten apparatuur.
• Wanner "TV" als ingangsbron voor het systeme is geseleerd, worden de videosignalen van een van de LAST gekozen HDMI IN 1/2/3-aansluitingen via de HDMI OUT-aansluiting uitgestuurd.
• Dit systeem ondersteunt transmissie van Deep Color, "x.v.Colour", 3D en 4K.
• Voor weergave van 3D-beelden, moet u een 3D-compatiblele TV en video-apparaat (Blu-ray Disc-speler, "PlayStation®" enz.) met het system verbinden middels High Speed HDMI-kabels, een 3D-bril opzetten en vervolgens de weergave van bijvoorbeeld een 3D-compatiblele Blu-ray Disc starten.
• Voor weergave van 4K-beelden要去en de TV en de spelers die met het systemelijk verzonden compatibilzemet 4K-beelden.

Bediening van het systeem met gebruik van een smartphone of tablet (SongPal)

"SongPal" is de app voor het bedieren van het systeem met gebruik van uw smartphone of tablet, enz.

"SongPal" is verkrijgbaar bij ofwel Google Play™ of App Store.

Deze functie worden geactiveerd door "BT PWR (BLUETOOTH

vermogen)" op "ON" te stellen (pagea 12). De basisinstelling is "ON".

Bij gebruik van een Android™-apparaat

1 Druk op de I/ (aan/standby)-knop op de afstandsbediening.

Het scherm van de Bar Speakerlicht op.

2 Zoek waar "SongPal" met het Android-apparaat en download de app.
3 Start "SongPal" en volg de aanwijzingen op het scherm.
4 Druk nadat scherm van de BLUETOOTH-verbinding op het Android-apparaat verschijnt op de PAIRING-knop van de afstandsbediening.

Het lampje (blauw) knippert snel tijdens het koppelen met BLUETOOTH.

5 Selecteer "SONY:HT-CT370" of "SONY:HT-CT770"uit de BLUETOOTH-apparatenlijst van het android-apparaat.
Het lampje (blauw) van de Speaker Bar Licht op wanner de verbinding is gemaakt.
6 Bedien het systeem met het scherm van het aangesloten Android-apparaat.

wordt nervolgd.

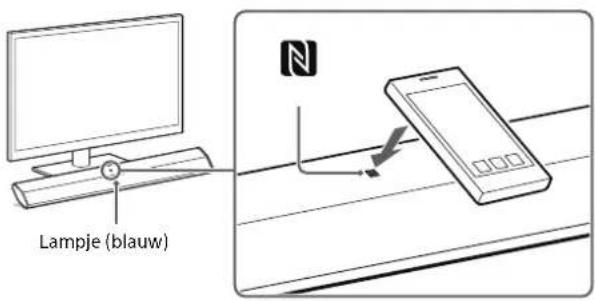

One-touch verbinding met gebruik van het Android-apparaat met ingebouwde NFC-functie (NFC)

1 Voer stappen 1 tot 3 uit van "Bij gelebruik van een Android-apparaat".
2 Raak nadat het scherm van de BLUETOOTH-verbinding op het Android-apparaat verschijnt met het Android-apparaat de N-markering van de Speaker Bar aan.

Het lampje (blauw) van de Speaker Bar Licht op wanner de verbinding is gemaakt.

3 Bedien het systeem met het scherm van het Androidapparaat.

Bij gebruik van een iPhone/iPod touch

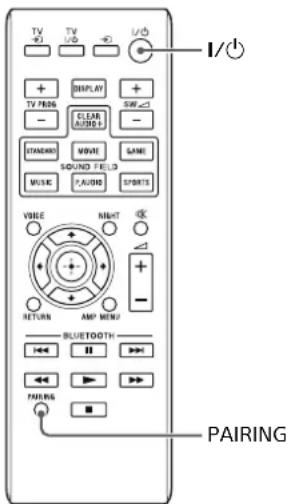

1 Druk op de I/ (aan/standby)-knop op de afstandsbediening.
Het scherm van de Bar Speaker Licht op.
2 Druk op de PAIRING-knop op de afstandsbediening.
Het lampje (blauw) van de Speaker Bar knippert snel tijdens het BLUETOOTH-koppelen.
3 Zet de iPhone/iPod touch in de koppelstand en selecteer "SONY:HT-CT370" of "SONY:HT-CT770" in de BLUETOOTH-apparatenlijst op de iPhone/iPod touch.
Het lampje (blauw) van de Speaker Bar Licht op wanner de verbinding is gemaakt.
4 Zoek waar "SongPal" met de aangesloten iPhone/iPod touch en download de app.
5 Zet "SongPal" aan en bedien het system met het scherm van de iPhone/iPod touch.

Deinstallingenaanpassen

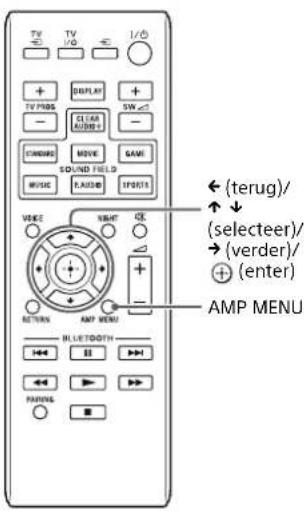

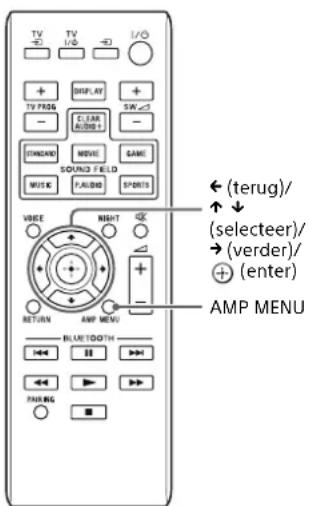

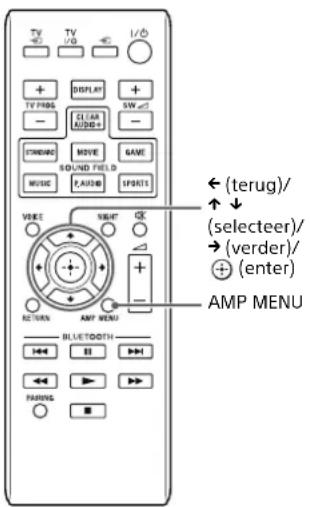

U kunt de volgende onderdelen instellen met de AMP MENU-knop op de afstandsbediening. De instellingen blijven ook behouden wanneer u het netsnoer ontkoppelt.

1 Druk op de AMP MENU-knop op de afstandsbediening om het versterkermenu op het scherm van de Speaker Bar te tonen.
2 Selecteer de gewenste instelling met (terug)-/ (selecteer)-/ (verder)-knuppen, en druk op de (enter)-knop.
3 Druk op de AMP MENU-knop om het versterkermenu te verlaten.

Menu Functie Standaard
LEVEL DRC	(Regeling van dynamisch bereik)	Voor weergave van Dolby Digital-geluid bij een laag volume. (ON/AUTO/OFF)ON: Het geluid worden gescomprimeerd op basis van de compressie-informatie in het materiaal.AUTO: Het met Dolby TrueHD geodeerde geluid worden automatisch gescomprimeerd.OFF: Het geluid worden Niet gescomprimeerd.	AUTO
TONE	BASS	De lage tonen worden versterkt. De instelling kan met stappen van 1 vanaf -6 tot +6 worden veranderd.	0
	TREBLE De hoge tonen worden versterkt. De instelling kan met stappen van 1 vanaf -6 tot +6 worden veranderd.	0	0
AUDIO SYNC	(AV synchroon)	Hiermee kunt u het geluid aanpassen wonneer het beeld en het geluid Niet synchroon lopen. (ON/OFF)	OFF
	DUAL(Dual mono)	Voor weergave van multiplex-uitzendingen van Dolby Digital-audio. (M/S (hoofd- en subkanalen)/MAIN (hoofdkanaal)/SUB(subkanaal))	MAIN
	AAV(Geavanceerdautomatisch volume)	Hiermee vermindert u het volumeverschil tussen verschillendeprogramma's of tussen programma's en reclame. (ON/OFF) OFF
	EFFECT(Geluideffect)	ON: Het geluid worden met het geselecteerde geluidsveldweergegeven. Het gebruik van deze instelling worden aangeraden.OFF: De ingangsbron worden tot 2-kanalen teruggemengd.Opmerking: Met "EFFECT (Geluideffect)" op "OFF" gesteld, worden "EFFECT (Geluideffect)" automatisch waar "ON" gesteldwonneer u de SOUND FIELD-instelling verandert.	ON

wordt nervolgd.

Menu Functie Standaard
HDMI CTRL	(Controle voor HDMI)	Hiermee activeert of annuleert u de functie Controle voor HDMI. (ON/OFF) Raadpleeg "De functie Controle voor HDMI gebruiken" (pagea 7) voor details.	ON
	P. THRU (Pass-through)	Hiermee stelt u de energiebesparingsstand van de pass-through-functie voor HDMI-signalen in. (AUTO/ON) AUTO: Signalen van de HDMI OUT-aansluiting van het systeme wordenijdens de standby-stand in overeenstemming met de status van de TV uitgestuurd. Met deze instelling worden tijdens standbyeer更是nergie bespaard dan met de "ON"installing. ON: Signalen van de HDMI OUT-aansluiting wordenijdens stand-by alijid uitgestuurd. Indien een andere TV dan "BRAVIA" is verbonden, moet u de "ON"-installing voor het systeme gebruiken. Opmerking: Dit onderdeel verschijnt alleen wonneer "CTRL (Controle voor HDMI)" op "ON" is gesteld.	AUTO
	ARC (Audio Return Channel)	Voor het luistererenaar digitaal geluid van een TV die compatibel is met de Audio Return Channel (ARC)-technologie en die is aangesloten met een High Speed HDMI-kabel. (ON/OFF) Opmerking: Dit onderdeel verschijnt alleen wonneer "CTRL (Controle voor HDMI)" op "ON" is gesteld.	ON
SET BT BT PWR	(BLUETOOTH-vermogen)	Voor het in- en uitschakenen van de BLUETOOTH-functie van dit systeme. (ON/OFF) Opmerking: Wonneer u de instellingaar "OFF" verandert, worden de BLUETOOTH-functie en NFC-functie uitgeschakeld.	ON
	BT.STBY (BLUETOOTH-standby)	Indien het systeme koppelingsinformatie hebft, staat het systeme ook wonneer uitzeschakeld in de BLUETOOTH-standby-stand. (ON/OFF)	ON
	AAC (Geavanceerde audiocodering)	Hiermee bepaalt u of het systeme wel of Niet AAC via BLUETOOTH gebruikt. (ON/OFF) Opmerking: Indien u de instellingverandert wonneer het systeme met een BLUETOOTH-apparaat verbonden is, worden de verbinding:tussen het systeme en het apparaat verbroken.	ON

Menu Functie Standaard
SYSTEM A. STBY(Automatisch standby)		Hiermee activeert of annuleert u de AUTO POWER OFF-functie.(ON/OFF) Het system wordt automatisch uitgeschakeld wanner er een bepaaldeijd (ongeveer 20 minuten) geen bediening is uitgevoerd en het systeme geen ingangssignaal ontvangt.	ON
		VER(Versie)	Hiermee worden de huidige firmwareversiegetoond.	-
		SYS.RST(System terugstellen)	Voor het terugstellen van menu's en installingen (geluidsvelden,enz.) van het systeme maar de basisinstallingen wanner het systeme onjuist functioneert.Zie "Verhelpen van storingen" (pageina 22) voor details.	-
WS LINK Om	het draadloze geluidssysteme	om opnieuw te verbinden(pageina 14).	-
	RF CHK Om te controllerer	of het draadloze geluidssystem kancommuniceren of Niet. (OK/NG)	-

Het systeem verbinden (LINK)

De draadloze subwooferverbinding opniewu instellen.

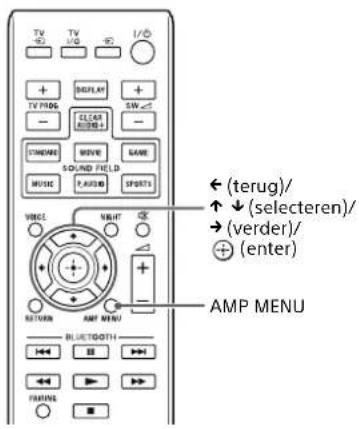

1 Druk op de AMP MENU-knop op de afstandsbediening.
2 Selecteer "WS" met de (selecteer)-knop en druk dan op de (fenter)- of (verder)-knop.
3 Selecteer "LINK" met de (selecteer)-knop en druk dan op de (enter)- of (verder)-knop.

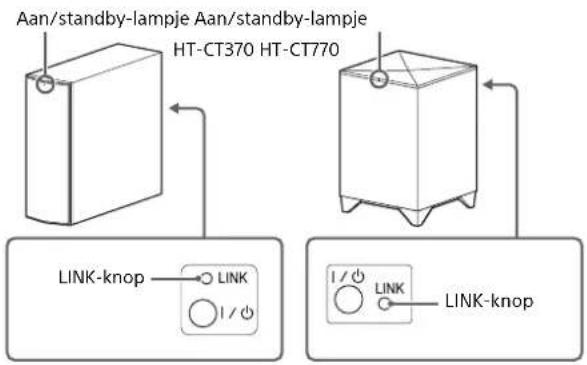

4 Wonneer "START"verschijnt op het scherm van de Bar Speaker, druk op de (enter)-knop.

"SEARCH"verschijnt, en de Bar Speaker gezegt maar de apparatuur die kan worden gebruikt met Link. Ga binnen 1 minuut door maar de volgende stap.

Druk op de (terug)-knop als u tijdens het zoeken aan apparatuur de functie Link wilt afluien.

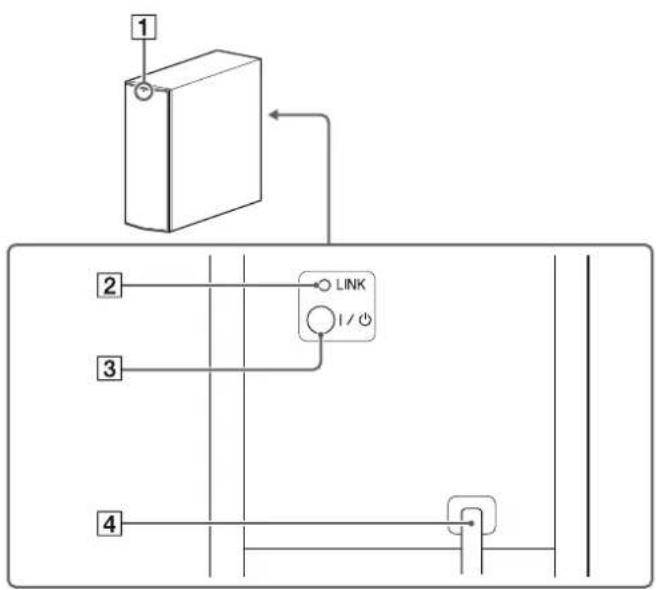

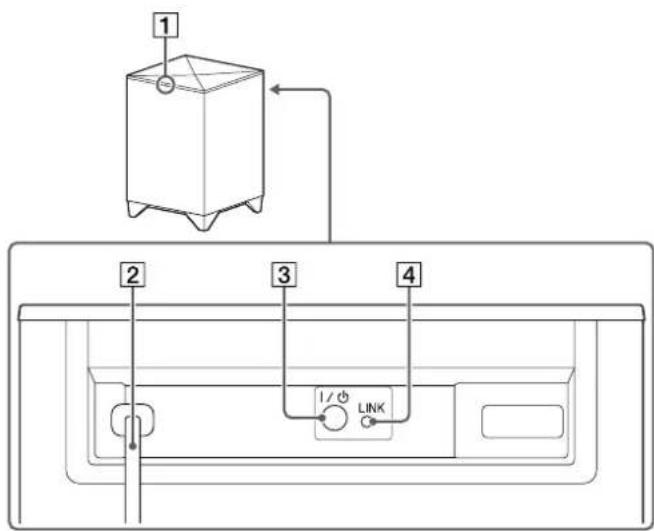

5 Druk op de LINK-knop op de subwoofer met de punt van een pen, enz.

Het aan/standby-lampje op de subwoofer gaat groen branden. "OK"verschijnt op het scherm van de Bar Speaker.

Als "FAILED" verschijnt, controller dan of de subwoofer wel is ingeschakeld en voer de procedure opnieuw UIT van stap 1.

6 Druk op de AMP MENU-knop.

Het versterkermenu wordenuitgeschakeld.

Diverse

Voorzorgsmaatregelen

Veiligheid

In het geval dat er een voorwerp of vloeistof in het systeme terechtkomt, moet u de stekker uit het stopcontact trekken en het systeme pas waar in gebruik nemen als het door een deskundige is nagekeken.
-Ga Niet op de Bar Speaker en subwoofer staan. U kurz vallen en uzelf verwonden of schade aan het systeemveroorzaken.

Spanningsbronnen

• Controller voor hetgebruik van het systeme of het bedrijfsvoltage hetzelfde is als het lokale voltage. De werkspanning staat vermeld op het naamplaatje aan de onderkant van de Bar Speaker.
  Trek, als het systeem gedurende langerearendiet negt gebruikt, de stekker uit het stopcontact. Neem hiervoordstelekzerelf vast, trek nooit aan het netsnoer.
• Eén pool van de stekker is breder dan de andere, het doel hiervan is het bevorderen van de verligheid en de stekker pastaar op eén manier in het stopcontact. Kunt u de stekker Niet geheel in het stopcontact steken, neem dan contact op met uw leverancier.
• Het netsnoer mag alleen door een erkend servicecentrum worden verwangen.

Warmteontwikkeling

Het systeem worden warm tijdens het gebruik, maar dat is geen storing. Als u het systeem doordorpend op een hoog volume gebruikt, zal de temperatuur van het systeem aan de andere- en onderkant aan zienlijk stijgen. Raak het systeem Niet aan zoat u zich nicht brandt.

Plaatsing

• Plaats het system op een plaat met voldoende ventilatie zodat het Niet te heet worden en longer meegaat.

• Plaats het systeme Niet in de buurt van warmtebronnen of op eenplaats waar het is blootgesteld aan directe zonnestraling, overmatig stof of mechanische schokken.

• Plaats niets darüber de Bar Speaker en subwoofer dat de ventilatieopengingen kan blokkeren, want dit kan storingenveroorzaken.
• Als het systeme worden gebruikt in combinatie met een TV, videorecorder of cassettedeck, kan er möglichk ruis optreden en kan de beeldkwaliteit verslechteren. Plaats in dat geval het systeme verder van de TV, videorecorder of cassettedeck.
• Wees voorzichtigig wanneer u het systeme op een special behandelt oppervlak (met was of olie behandelt, gepolijst enz.)plaatst, waar er möglichk vlekken de verkleuringen op het oppervlak kannen komen.
  Zorg ervoor dat u zich nicht bezeert aan de hoeken van de Bar Speaker en subwoofer.

Werking

Schakel, voordat u andere apparatuur aansluit, eerst het systemeui trek de stekker uiit het stopcontact.

Als u kleurafwijking opmerkt op een TV-schem in de buurt van het toestel

Er kuren sich bij sommige TV-toestellen kleurafwijkingen voordoen.

Als u kleurafwijking waarneem...

Schakel het TV-toesteluit en schakel het na 15 tot 30 minuten weer in.

Als u nog steeds kleurafwijking waarneemt...

Plaats het systemeverderweg van het TV-toestel.

Reiniging

Reinig het system met een zachtde droge doek. Gebruik geen schuursponsjes, schuurmiddelen of oplosmiddelen als alcohol of wasbenzine.

Raadpleeg uw Sony-handelaar voor vragen of problemen met het system.

wordt nervolgd.

Auteursrechten

Dit systeem omvat Dolby* Digital en de DTS** Digital Surround System.

• Vervaardigd onder licentie van Dolby Laboratories.
  Dolby en het symbol met de dubbele D zijn handelsmerken van Dolby Laboratories.
  **Vervaardigd onder licentie onder octrooinummers in de VS: 5.956.674; 5.974.380; 6.226.616; 6.487.535; 7.212.872; 7.333.929; 7.392.195; 7.272.567 & andere octrooien en octroaanvragen in de VS en elders ter wereld. DTS-HD, het Symbool, & DTS-HD en het Symbool tezamen zijn geregistreeerde handelsmerken van DTS, Inc.
  Product omvat software. © DTS, Inc. Alle rechten voorbehonden.

Het merkteken met hetwoord BLUETOOTH® en de logo's zijn gedeponeerehandelsmerken die eigendom zichn van Bluetooth SIG, Inc. en ieder gebruik van dergelijke merktekens door Sony Corporation vindt plaat als onder licentie.

Dit system is uitergerust met High-Definition Multimedia Interface (HDMI™)-technologie.

De termen HDMI en HDMI High-Definition Multimedia Interface, en het HDMI-Logo� handelsmerken of gedeponeerde handelsmerken van HDMI Licensing LLC in de Verenigde Staten en andere landen.

"BRAVIA"-logo is een handelsmerk van Sony Corporation.

"DSEE" is een handelsmerk van Sony Corporation.

"x.v.Color" en het logo "x.v.Color"়n handelsmerken van Sony Corporation.

"PlayStation" is een geregisteerd handelsmerk van Sony Computer Entertainment Inc.

Het merkteken N is een handelsmerk of geregisteerd handelsmerk van NFC Forum, Inc. in de VS en andere landen.

Android en Google Play waarhandelsmerken van Google Inc.

"ClearAudio+" is een handelsmerk van Sony Corporation.

Apple, het Apple-logo, iPhone, iPod en iPod toucharenden handelsmerken van Apple Inc.,gedeponeerd in de VS en andere landen.App Store is een servicemerk van Apple Inc.

Made for

iPod

iPhone

"Made for iPod" en "Made for iPhone" betekenen dat een elektronisch accessoire specifiek ontworpen is voor aansluiting op respectievelijk een iPod of iPhone en volgens de certificering van de ontwikkelaar voldoet aan de prestatienormen van Apple. Apple is Niet verantwoordelijk voor het functioneren van dit apparaat of de naleving van veilgheidsnormen en wettelijke voorschriften. Houd er rekening mee dat het gebruik van dit accessoire met een iPod of iPhone invloed kan hebben op draadloze prestaties.

Compatible iPod/iPhone modellen

U kunt de volgende iPod/iPhone modellen gebruiken. Update uw iPod/ iPhone met de LASTSE software alvorens gebruik met dit systeme.

BLUETOOTH-technologie werkt met:

iPhone

iPhone 5s/iPhone 5c/iPhone 5/iPhone 4s/iPhone 4/iPhone 3GS

• iPod touch

iPod touch (5de generatie)/iPod touch (4de generatie)

Andere handelsmerken en handelsnamen zijn eigendom van hun respectieve eigenaren.

Draadloze technologie van BLUETOOTH

Ondersteunde BLUETOOTH-versie en profielen

Profiel verwijdnestaar een standardreeks van mogelijkheden voor diverse BLUETOOTH-productfuncties.Zie "Specificaties"(pagina 29) voor de BLUETOOTH-versie en profielen die door dit system worden ondersteund.

Opmerkingen

• De BLUETOOTH-functie kan alleen worden gebruikt als het aan te sluieten BLUETOOTH-apparaat hetzelfde profiel ondersteunt als dit systeme. Ook als het apparaat hetzelfde profiel ondersteunt,+kunnen de functies verschillen als geolg van de specificaties van het BLUETOOTH-apparaat.
• De audioweergave op dit system kan vertraagd zichen ten opzichte van die op het BLUETOOTH-apparaat, als gevolg van de eigenschappen van de draadloze technologie van BLUETOOTH.

Effectiefcommunicatiebereik

BLUETOOTH-apparaten moeten binnen een bereik van ongeveer 10 meter (afstand zonder obstakels) van elkaar worden gezruikt. Het effectieve communicatiebereik kan korter worden onder de volgende omstandigheden:

• Wonneer er een persoon, metalen voorwerp, muur of ander obstakel staat tussen de apparaten die middels BLUETOOTH met elkaar zich verbonden.
• Locaties waar een draadloos LAN is geinstalleerd
  In de buurt van magnetrons die in gebruik zijn
• Locaties waar andere elektromagnetische golven worden opgewekt

Effecten van andere apparaten

BLUETOOTH-apparaten en draadloos LAN (IEEE 802.11b/g) Gebruiken bezelfde frequentieband (2,4GHz) . Wanner u uw BLUETOOTH-apparaat gebruikt bij een apparaat met möglichkheden voor draadloos LAN, kan zich elektromagnetische interferentie voorden.

Dit kan lagere overdrachtssnelheden en ruis tot gevolg hebben en misschien kan er geen verbinding worden gemaakt. Probeer de volgende oplossingen als dat gebeurt:

• Verbind dit systeme en de BLUETOOTH mobiele telefon of het BLUETOOTH-apparaat op ten minste 10 meter afstand van de draadloze LAN-apparatuur.
• Zet de apparatuur van het draadloze LAN uit wanner u uw BLUETOOTH-apparaat binnen 10 meter gebruikt.

Effecten van andere apparaten

De radiogolven die door dit systeem worden uit gezonden kenn den der Working van sommige medische apparaten storen. Deze interferentie kan leiden tot een storing, en waarom moet u dit systeem, de mobiele telefoon met BLUETOOTH en het BLUETOOTHapparaat altijd uitschakelen op de volgende locaties:

• In ziekenhuizen, in de trein, in het vliegtuig, bij tankstations en overal waar ontvlambare gassen konnenন.
  Bij automatische deuren of een brandalarm

Opmerkingen

• Dit systemer ondersteunt beveiligingsfuncties die voldoen aan de BLUETOOTH-specificatie om de veilighheid te waarborgen tijdens communicatie met BLUETOOTH-technologie. Deze beveiliging is beschert möglich onvoldoende, afhankelijk van de instellenen en andere factoren. Wees derhalve alotijd voorzichtig tijdens communicatie met gebruik van BLUETOOTH-technologie.
• Sony kan op geen enkele wijze aansprakelijk worden gesteld voor schade of andere verliezen die het gevolg zichen van het lekken van informatatieijdenscommunicatie met BLUETOOTH-technologie.
• Het is nicht gegarandeerd dat BLUETOOTH-communicatie met alle BLUETOOTH-apparaten met hetzelfde profiel als dit system, goed verloopt.
• BLUETOOTH-apparaten die met dit systemen zich verbonden,要去 voldoen aan de BLUETOOTH-specificatie die wordt voorgeschreven door Bluetooth SIG, Inc. en要去 hiertoe officiel erkend zich. Ook wanner een apparaat aan de BLUETOOTH-specificatie voldoet, hunnen er geallen zich waarin de kenmerken of specifiek van het BLUETOOTH-apparaat verbinding onmogelijk make, of waarin zich de

wordt vervalgd.

oorzaak bijn van andere bedieningsmethodes, een ander scherm of een andere werking.
- Er kan ruis optreden of het audiosignal kan worden onderbroken, afhankelijk van het BLUETOOTH-apparaat dat met dit system is verbonden, de communicatie-omgeving of de omstandigheden rond de apparatuur.

Verhelpen van storingen

Als u problemen ondvindt bij het gebruik van dit systeme, probeer die dan eerst zich op te losesten aan de hand van de onderstaande lijst. Raadpleeg, als het probleem aanhoudt, de Sony-handelaar bij u in de buurt.

Zorg dat u zowel uw Bar Speaker als subwoofer meebrengt wanneer u een reparatie verzoekt., ook al lijkt er slechts een probleem te zich met een enkel apparatus.

VOEDING

Geen stroomaar het system.

Controller dat het netsnoer goed is aangesloten.
Het systeem worden automatisch uitgeschakeld.
De functie "A. STBY" werkt. Stel "A. STBY (Automatisch standby)" op "OFF" (page 13).

GELUID

Het geluid van de TV wordt Niet via het systemeuitgestuurd.

Druk herhaaldelijk op de knop op de afstandsbediening zodat "TV" op het scherm worden getoond (zie "Naar het geluid van de TV luisteren" in de bijelegeverde Beknopte qids).
Controller de verbinding van de HDMI-kabel, de optische digitale kabel of de audiokabel die is aangesloten op het systeme en de TV (zie "Aansluiting" in de bijgeleverde Beknopte gids).
Controller de geluidsweergave van de TV. Zie de handleiding van de TV voor de TV-instellenen.
Verhoog het volume op de TV of annuleer de geluidsdemping.
Indien een met de Audio Return Channel (ARC)-technologie compatibile TV is verbonden middels een HDMI-kabel,要去 u controleren dat de kabel is verbonden met de HDMI-invoer (ARC)-aansluiting van de TV (zie "Aansluiting" in de bijgeleverde BekNOPte qids).
Indien de TV Niet compatibel is met de Audio Return Channel (ARC)-technologie, moet u behalve de HDMI-kabel ook de

optische digitale kabel aansluiten voor weergave van het geluid (zie "Aansluiting" in de bijgeleverde Beknopte gids).

Het geluid wordenuitgestuurd via de luidsprekers van het systemen de TV.

Schakel het geluid van het systemd of de TV UIT.

Het TV-geluid via dit systeem is trager dan het beeld.

→ Stel "SYNC (AV synchroon)" op "OFF" indien het op "ON" is gesteld (pagina 11).

De Bar Speaker produeert geen of slechts een heel zwak geluid afkomstig van de aangesloten apparatuur op de Bar Speaker.

Druk op de + -knop op de afstandsbediening en controller het volumeniveau (zie "Onderdelen en bedieningselementen" (pagina 23)).
Druk op de ※ - of +-knop op de afstandsbediening om de geluidsdepeming te annulerten (zie "Onderdelen en bedieningselementen" (pagina 27)).
Zorg dat de juiste ingangsbron geselecteerd is. Probeer andere ingangsbronnen door een paar keer op de -knop te drukken (zie "Naar het geluid luisteren" in de bijgeleverde Beknopte gids).
Controller et alle kabels van het systeme en de aangesloten apparatusuergood in de aansluitingen zich gestoken.

De subwoofer produeert geen of slechts een heel zwak geluid.

Druk op de SW + -knop op de afstandsbediening om het volume van de subwoofer te verhogen (zie "Onderdelen en bedieningselementen" (pagea 27)).
Zorg dat het aan/standby lampje op de subwoofer groen brandt Zo Niet, raadpleeg dan "Er komt geen geluid uit de subwoofer." in "DRAADLOOS GELUID" (pageina 20).
Een subwoofer is bedoeld voor het weergeven van basgeluiden. Bij ingangsbronnen met zeer weinig basgeluidcomponenten (zoals TV-uitzendingen), is het geluid van de subwoofer möglich slecht te horen.
Wanneru content afspeelt die compatibel is met de technologie voor bescherming van autoursrechten (HDCP), worden deze Nietuitgestuurd via de subwoofer.

wordt nervolgd.

Het surroundeffect kan nicht worden gerealiseerd.

Afhankelijk van het ingangssignaal en de geluidsveldinstilling is de surroundweergave möglichn Niet efectief. Het surroundeffect is afhankelijk van het programma of de disc möglichn zwak.
Controller de instelling van de digitale audio-uitgang op het apparaat dat op het systeme aangesloten is bij weergave van multi-kanaalgeluid. Zie de gebruiksaanwijzing die bij de aangesloten apparatuur worden geleverd voor meer informatie.

BLUETOOTH

De BLUETOOTH-verbinding kan nicht worden gemaakt.

ControllerDat het lampje (blauw) van de Bar Speaker is opgelicht (zie "Naar het geluid luisteren vanaf BLUETOOTH-apparaten" in de bijgeleverde Beknopte gids).

Systeemstatus Status lampje (blauw)

Tijdens koppelen met BLUETOOTH Knippert snel

Het systeem probeert een verbinding met Knippert een BLUETOOTH-apparaat te make

Het systeem heeft de verbinding met een Brandt BLUETOOTH-apparaat gemaakt

Het systeme staat in de BLUETOOTH-standbyfunctie (wanneer het systeme isuitgeschakeid)

Controller dat het BLUETOOTH-apparaat is ingeschakeld en de BLUETOOTH-functie is geactiveerd.
Plaats dit systeme dichter bij het BLUETOOTH-apparaat.
Koppel dit systeem opnieuw aan het BLUETOOTH-apparaat. U moet möglichk de koppeleling met dit systeem eerst met gebruik van uw BLUETOOTH-apparaat annuleren.

Koppelen onmogelijk.

Plaats dit systemen hem BLUETOOTH-apparaat zichter bij elkaar (zie "Naar het gelud luisteren vanaf BLUETOOTH-apparaten" in de bijgeleverde Beknopte gids).
Zorg dat dit systemeem geen interferentie krijt gnt van draadloze LANapparatuur, andere 2,4 GHz draadloze apparatuur ofeen magnetron. Als er een apparaat in de buurt staat dat

elettromagnetische straling genereert, zet u het apparaatuit de buurt van dit systeem.

Het geluid worden nicht via het aangesloten BLUETOOTH-apparaatuitgestuurd.

ControllerDat hetlampje (blauw) van de Bar Speaker is opgelicht (zie"Naar het geluid luisteren vanaf BLUETOOTH-apparaten" in de bijgeleverde Beknopte qids).
Plaats dit systemen het BLUETOOTH-apparaat zichter bij elkaar.
Indien een apparaat dat elektromagnetische straling opwekt, bijvoorbèeld draadloze LAN-apparatuur, andere BLUETOOTH-appeparaten of een magneton de buurt is, moet u dit systeme vierder van dergelijke bronnen plaatsen.
Verwijder obstakels:tussen dit systemen het BLUETOOTHapparaat of plaats dit systeem verder van het obstakel.
Verander deplaats van het aangesloten BLUETOOTH-apparaat.
Verander de draadloze frequente van de Wi-Fi-router, computer enz. waar de 5 GHz band.
Verhoog het volume op het aangesloten BLUETOOTH-apparaat.

Het geluid is nicht synchroon aan het beeld.

Bij het bekijken van films is het geluid möglich ikets vertraagd ten opzichte van het beeld.

DRAADLOOS GELUID

Controller of het netsnoer van de subwoofer goed is aangesloten. (Raadpleeg "Het system inschaken" in de bijgeleverde Beknopte gids.)
Het aan/standby-lampjeicht Niet op

• Controller of het netsnoer van de subwoofer goed is aangesloten.
• Druk op de I/ (aan/standby)-knop op de subwoofer om in te schakelen.

Het aan/standby-lampje knippert langzaam groen of brandt rood.

• Verplaats de subwoofer dichter maar de Bar Speaker zodate het aan/standby-lampje groen.gaat branden.
  Volg de stappen in "Het systeem verbinden (LINK)" (pagina 14).
• Controleer de communicatedistatus van het draadloze geluidssystem met de "RF CHK" van het versterkermenu (pagina 13).

Het aan/standby-lampje knippert snel groen.
- Neem contact op met uw zichtst bijzijnde Sony-dealer.
Het aan/standby-lampje knippert rood.
- Druk op del/ (aan/standby)-knop van de subwoofer om de stroomuit te schakenen controller of de ventilatieopening is geblokkeerd of Niet.
De subwoofer is bedoeld voor het weergeven van basgeluiden. Wanner de ingangsbron Niet veel basgeluid bevat, zoals het geval is met de meeste TV-uitzendingen, is het basgeluid möglich网点 goed hoorbaar.
Druk op de SW + -knop op de afstandsbediening om het volume van de subwoofer te verhogen (zie "Onderdelen en bedieningselementen" (page 27)).

Geluid slaat over of heeft ruis.

Indien een apparaat dat elektromagnetische straling opwekt, bijvoorbeeld een Wi-Fi-network of een magnetron in de buurt is, moet u dit systemeerder van dergelijke bronnenplaaten.
Indien er een obstakel:tussen de Bar Speaker en de subwoofer is,verplaats of verwijder het.
Plaats de Bar Speaker en de subwoofer zo zich möglichk bij elkaar.
Verander de Wi-Fi-frequentie van de Wi-Fi-router, computer in de omgeving maar de 5 GHz band.

AFSTANDSBEDIERING

De afstandsbediening van dit systeme werkt nicht.

Richt de afstandsbediening maar de afstandsbedieningssensor op de Bar Speaker (zie "(pagea 27)").
Verwijder obstakelsussen de afstandsbediening en het systeme.

Vervang.beidebatterijenindeafstandsbedieningdoordniewebatterijenalsdeze bijnauitgeputzijn.
Druk op de juiste knop op de afstandsbediening.

OVERIGE

De functie Controle voor HDMI werkkt Niet goed.

Controller de HDMI-verbinding (zie "Aansluiting" in de bijgeleverde Beknopte gids).
Stel de functie Controle voor HDMI op de TV in. Zie de gebruiksaanwijzing bijgeleverd met de TV voor de TV-instellen.
Controller of de aangesloten apparatuur geschikt is voor "BRAVIA" Sync.
Controller de instellenen van Controle voor HDMI op de aangesloten apparatuur. Zie de gebruiksaanwijzing die bij de aangesloten apparatuur is geleverd.
Na het verbinden/ontkoppelen van het netsnoer moet u langer dan 15 seconden wachten alvorens het systeme te bedieren.
Als u de audio-uitgang van het videoapparaat en het systeme verzindt met een andere kabel dan een HDMI-kabel, worden er möglichk geen geluid weergegeven vanwege "BRAVIA" Sync. Stel in dat geval "CTRL (Controle voor HDMI)" op "OFF" (pagina 12) of verzindte kabel van de audio-uitgangsaansluiting van het videoapparaat direct met de TV.

"PRTECT (protect)" verschijnt op het scherm van de Bar Speaker.

Druk op de I/ (aan/standby)-knop om het systemeui te schakenen. Nadat de aanduiding is verdwenen, ontkoppelt u het netsnoer en controleert uervoVGens dat de ventilatieopeningen van het systeme niet worden geblokkeerd.

De sensoren van de tv werken Niet goed.

De Bar Speaker blokkeert mogelijk sensoren (zoals de helderheidssensor) en de ontvanger van de afstandsbediening van uw TV, de zender voor 3D-brillen of een 3D-TV die het infrarood 3D-bril-systemeem ondersteunt. Verplaats de Bar Speaker weg van de TV, binnen een bereik waarin deze onderdelen juist werken. Voor de locaties van de sensoren en ontvanger van de afstandsbediening, raadpleegt u de handleiding bijgeleverd met uw TV.

wordt nervolgd.

21NL

RESET

Als het systeem nog Niet correct werkt, stelt u het systeem als volgt terug:

1 Druk op de I/ (aan/standby)-knop op de afstandsbediening om de Bar Speaker in te schakelen.
2 Druk op de AMP MENU-knop op de afstandsbediening.
3 Druk herhaaldelijk op de (selecteren)-knop totdat "SYSTEM" worden getoond en druk verwolgens op de (enter)-knop.
4 Druk herhaaldelijk op de (selecteren)-knop totdat "SYS.RST" worden getoond en druk verwolgens op de (enter)-knop (pagea 13).
5 Druk nadat "START" worden gooond op de (enter)-knop. "RESET" verschijt op het scherm en alle instellenen van het menu en geluidsvelden, enz. worden maar de basisinstellenen teruggesteld.
6 Ontkoppel het netsnoer.

Onderdelen en bedieningselementen

HT-CT370

Bar Speaker

Voorkant/Bovenkant

1 I / (aan/standby)-knop
2 INPUT-knop
3 PAIRING-knop
4 VOL (volume) +/-knoppen
5 N-markering

Raak voor gebruik van de NFC-functie deze marketing aan met uw NFC-apparaat.

6 Afstandsbedieningssensor

7 Lamp

• Wit: wanner het scherm van de Bar Speaker isuitgeschakeld.
  Blauw: BLUETOOTH-functie (pagina 20)

8 Scherm

Achterkant/Onderkant

9 Netsnoer
10 ANALOG IN-aansluiting
DIGITAL IN (OPT (TV))-aansluiting
12 HDMI IN 1/2/3-aansluitingen
HDMI OUT (TV (ARC))-aansluiting

Subwoofer

Aan/standby-lampje
LINK-knop
31/（aan/standby)-knop
4 Netsnoer

HT-CT770

Bar Speaker

Voorkant/Bovenkant

1 I / (aan/standby)-knop
2 INPUT-knop
3 PAIRING-knop
4 VOL (volume) + / - knoppen
5 N-markering
Raak voor gebruik van de NFC-functie deze marketing aan met uw NFC-apparaat.
6 Afstandsbedieningssensor
7 Lamp

• Wit: wanner het scherm van de Bar Speaker isuitgeschakeld.
  Blauw: BLUETOOTH-functie (pagina 20)

8 Scherm

Achterkant/Onderkant

9 Netsnoer
10 ANALOG IN-aansluiting
DIGITAL IN (OPT (TV))-aansluitingen
12 HDMI IN 1/2/3-aansluiting
HDMI OUT (TV (ARC))-aansluiting

Subwoofer

Aan/standby-lampje
2 Netsnoer
31/（aan/standby)-knop
4 LINK-knop

Afstandsbediening

De bijgeleverde afstandsbediening kan het systeme en de verbonden apparaten bedieren. Sommige apparaten konnen er mogelijk Niet mee worden bediend. Gebruik in zo'n geval de afstandsbediening van het apparaat.

Opmerking

Gebruik de afstandsbediening door deze te richten op de afstandsbedieningsensor van de Bar Speaker.

Bediening van het systeem

[1] (invoer)-knop
21/（aan/standby)-knop
3 DISPLAY-knop

Dehelderheid (Licht/Donker/Uit) van het scherm van de Bar Speaker schakelen.

• Met "Uit" voor de schermhelderheid gekozen, worden de displayuitgeschakeld nadat de bedieningsstatus enkele secondenwerp getoond.
• Wanneru schakelt van "Uit"aar "Licht",toont het scherm de audio stream informatie.

SW (subwoofer volume) +/-knoppen
5 SOUND FIELD-knoppen
6 NIGHT (nachtfunctie)-knop
7※（dempen)-knop
8 (volume) +^x / - knoppen
9 AMP MENU-knop
13 PAIRING-knop
RETURN-knop
15 (terug)/ (selecteer)/ (verder)/ (enter)-knoppen Druk op de , , , of knop om een instelling te selecteren en druk verwolgens op de knop om de instelling te registeren.
16 VOICE-knop*

Bediening van de TV

17 TV PROG (program) +/-knoppen Om het kanaal te veranderen.
18 TV (invoer)-knop Om de invoer in de TV te schakelen.
19 TV I/ (aan/standby)-knop Om de TV in en uit te schakelen die met de afstandsbediening van het systeme brediend kan worden.

Bediening van het BLUETOOTH-apparaat

10 I< △I-knoppen

Om een nummer over te slaan.

11 knoppen

Om de muziek snel terug te spoelen of snel door te spoelen wanner ingedrukt tijdens afspelen.

12 Bedieningsknoppen voor aftspelen

^*2 (afspelen)/II (pauze)/II (stop)

Om het afspelen te starten, pauzeren of stoppen. Om het afspelen te hervatten, drukt u opnieuw op de II-knop.

Opmerking

Dit zijn de voorbeelden van de basisbediening. Het is möglich dat een apparaat Niet worden bediend of afwijkend werkt.

1 Zie "Genieten van de geluideffecten" in de bijgeleverde BekNOPe gids.
^2 De (afspelen) en (volume) +knuppen heben beiden een voelbare stip. Gebruik ze ter orientatie tijdens de bediening.

De fabrikant van de TV instellen

1 Druk de knop in die overeenkomt met de fabrikant verwijl u de TV I/ (aan/standby)-knop op de afstandsbediening van het system ingedrukt houdt.

Fabrikant Knop
SONY	17 TV PROG +
Samsung	3 DISPLAY
LG	4 SW - +
Panasonic	17 TV PROG -
Philips	5 CLEARAUDIO+
	5 MOVIE
	5 GAME
Sharp	4 SW - -
Toshiba	5 STANDARD

2 Blijf de TVI/ (aan/standby)-knop ingedrukt houden en druk op (enter)-knop.
3 Laat de TVI (aan/standby)-knop op de afstandsbediening van het systeme los.

Technische gegevens

Bar Speaker (SA-CT370, SA-CT770)

Versterkergedeelte

UITGANGSVERMOGEN (nominaal)

Voor L + Voor R: 50 W + 50 W

(bij 4 Ohm,1 kHz, 1 % THD)

UITGANGSVERMOGEN (referentie)

SA-CT370: Voor L/Voor R: 100 W (per kanaal bij 4 Ohm, 1 kHz)

SA-CT770: Voor L/Voor R: 105 W (per kanaal bij 4 Ohm, 1 kHz)

Ingangen

HDMI IN 1/2/3*

ANALOG IN

• Deze 3 aansluitingen zijn identiek. Het maakt zich uit welke u gebruikt.

Uitgang

HDMI OUT (TV (ARC))

BLUETOOTH-gedeelte

Communicationsystem

BLUETOOTH Specificatie versie 3.0

Uitgang

BLUETOOTH Specificatie Vermogensklasse 2

Maximaal communicatiebereik

Zichtveld ongeveer 10 m

Maximaal aantal te registreren apparaten

9 apparaten

Frequenieband

2,4 GHz band (2,4000 GHz - 2,4835 GHz)

Modulatiemethode

Ondersteunde BLUETOOTH-profielen21

1) Het werkelijkke bereik za varieren afhankelijk van factoren zoals

obstakels:tussen apparaten,magnetische velden rond een

magnetron, statische elektriciteit, draadloze telefoons,

ontvangstgevoeligheid, besturingsystem, software, enzovoort.

2) BLUETOOTH-standardprofielen geen een aanduiding van het doel

van BLUETOOTH-communicatie tussen apparaten.

3) Codec: Audiosignaalcompressie en conversieformaat
4) Subband Codec
5) Advanced Audio Coding

Luidsprekergedeelten L voor/R voor

Luidsprekersysteme

SA-CT370: Luidsprekersystem met volledig bereik, akoestische

suspension

SA-CT770: 2-weg luidsprekersystem, akoestische suspensie

Luidspreker

SA-CT370: 60 mm conusype

SA-CT770: 60 mm conusype woofer

20 mm balance drive tweeter

Nominale impedantie

4 Ohm

wordt nervolgd.

29NL

Algemeen

Spanningsvereisten

220V-240VAC,50Hz/60Hz

Stroomverbruik

Aan: 34 W

Stand-by-stand (Controle voor HDMI is ingesteld op aan): 0,5 W of minder

Stand-by-stand (Controle voor HDMI is ingesteld op uit): 0,3 W of minder

BLUETOOTH Stand-by-stand: 0,5 W of minder

Afmetingen (bij benadering) (b / h / d)

SA-CT370

900 mm × 50 mm × 113 mm

(zonder wandmontagebeugels)

900 mm × 113 mm × 72 mm

(met wandmontagebeugels)

SA-CT770:

1030 mm × 50 mm × 113 mm

(zonder wandmontagebeugels)

1030 mm × 113 mm × 72 mm

(met wandmontagebeugels)

Gewicht (bij benadering)

SA-CT370:2,4kg

SA-CT770:2,6kg

Subwoofer (SA-WCT370, SA-WCT770)

UITGANGSVERMOGEN (referentie)

SA-WCT370:100W(per kanaal bij 4 Ohm,100Hz)

SA-WCT770:120W(per kanaal bij 4 Ohm,100Hz)

Luidsprekersystem

Subwoofer, Bass reflex

Luidspreker

SA-WCT370: 100mm× 150mm conustype

SA-WCT770:160 mm conustype

Nominale impedantie

4 Ohm

Spanningsvereisten

220V-240VAC,50Hz/60Hz

Stroomverbruik

Aan:30W

Stand-by-stand: 0,5 W of minder

Afmetingen (bij benadering) (b / h / d)

SA-WCT370: 135 mm × 361,5 mm × 394 mm (vertical)

361,5 mm × 135 mm × 394 mm (horizontal)

Gewicht (bij benadering)

SA-WCT370:7,0kg

SA-WCT770:8,8kg

Draadloze zender/ontvanger sectie

Luidsprekersysteme

Draadloos Geluid Specificatie versie 2.0

Frequenieband

2,4 GHz band (2,4000 GHz - 2,4835 GHz)

Modulatiemethode

Pi/4DQPSK

Digitale audio-ingangsformaten die door het system ondersteund worden

Dolby Digital DTS-HD Master Audio*

Dolby Digital Plus DTS-HD High Resolution Audio

Dolby TrueHD DTS-HD Low Bit Rate

• Deze formaten invoeren is alleen möglichk met een HDMI-verbinding.

Videoformaten die door het system ondersteund worden

Ingang/Uitgang (HDMI Repeater block)

Bestand 2D	3D
	Frame-packing	Zij-aan-Zij(Half)	Boven-Onder(Bovenkant-en-Onderkant)
4096 × 2160p @ 59,94/60 Hz*1	O	-	-
4096 × 2160p @ 50 Hz*1	O	-	-
4096 × 2160p @ 23,98/24 Hz*2	O	-	-
3840 × 2160p @ 59,94/60 Hz*1	O	-	-
3840 × 2160p @ 50 Hz*1	O	-	-
3840 × 2160p @ 29,97/30 Hz*2	O	-	-
3840 × 2160p @ 25 Hz*2	O	-	-
3840 × 2160p @ 23,98/24 Hz*2	O	-	-
1920 × 1080p @ 59,94/60 Hz	-	O	O
1920 × 1080p @ 50 Hz	-	O	O
1920 × 1080p @ 29,97/30 Hz	O	O	O
1920 × 1080p @ 25 Hz	O	O	O
1920 × 1080p @ 23,98/24 Hz	O	O	O
1920 × 1080i @ 59,94/60 Hz	O	O	O
1920 × 1080i @ 50 Hz	O	O	O
1280 × 720p @ 59,94/60 Hz	O	O	O
1280 × 720p @ 50 Hz	O	O	O
1280 × 720p @ 29,97/30 Hz	O	O	O
1280 × 720p @ 23,98/24 Hz	O	O	O
720 × 480p @ 59,94/60 Hz	-	-	-
720 × 576p @ 50 Hz	O	-	-
640 × 480p @ 59,94/60 Hz	O	-	-

YCbCr 4:2:0/alleen ondersteund 8-bit
Alleen ondersteund 8-bit

Ontwerp en technische gegevens können zonder voorafgaande kennisgeving worden gewijzigd.

WARNING
