Producttype	4-kanaals versterker
Merk	Ground Zero
Model	GZNA 4350XII
Afmetingen (L x H x D)	305 x 62 x 510 mm
Voeding	12 V DC, dubbele Mosfet
Zekering	200 A (externe ANL)
RMS-vermogen @ 4 Ω	4 x 200 W (1% THD)
RMS-vermogen @ 2 Ω	4 x 350 W (1% THD)
RMS-vermogen @ 1 Ω	4 x 530 W (15% THD)
RMS-vermogen overbrugd @ 4 Ω	2 x 700 W (15% THD)
RMS-vermogen overbrugd @ 2 Ω	2 x 1060 W (15% THD)
Impedantiestabiliteit	1 Ω in stereo, 2 Ω in overbrugd
Signaal-ruisverhouding (S/N)	> 90 dB
Dempingsfactor	> 180
Laagdoorlaatfilter (LPF)	30 - 3000 Hz instelbaar
Hoogdoorlaatfilter (HPF / Subsonisch)	5 - 3000 Hz instelbaar
Banddoorlaatfilter (Bandpass)	5 - 3000 Hz instelbaar
Bass Boost (kanaal 3/4)	0 - +12 dB bij 45 Hz
Faseverschuiving (kanaal 3/4)	0° - 180° instelbaar
Hoogniveau-ingang (luidspreker)	Ja
Bass-afstandsbediening	Ja (kanaal 3/4)
Beveiligingen	Temperatuur, kortsluiting, overbelasting
Onderhoud en reiniging	Voeding loskoppelen, reinigen met een droge, zachte doek
Garantie	Overeenkomstig wettelijke rechten, retourneren in originele verpakking met factuur

Veelgestelde vragen - GZNA 4350XII Ground Zero

Waarom gaat het rode PROTECTION-lampje branden?

Het rode lampje geeft een actieve beveiliging aan. Dit kan worden veroorzaakt door een kortsluiting in de luidsprekers, oververhitting van de versterker of een te lage impedantie. Controleer de luidsprekerverbindingen, de impedantie (niet lager dan 1 Ω in stereo of 2 Ω in overbrugd) en zorg voor een goede luchtcirculatie voor koeling.

Hoe stel ik de ingangsgevoeligheid (Input Level) in?

Draai de INPUT LEVEL-regelaar helemaal naar links (MIN). Zet het volume van de autoradio op ongeveer 2/3 van het maximum. Verhoog vervolgens geleidelijk de INPUT LEVEL-regelaar tot een aangenaam geluidsniveau zonder vervorming.

Welke stroomkabel moet ik gebruiken?

Gebruik een stroomkabel met een minimale doorsnede van 35 mm² en een massakabel van dezelfde doorsnede. Gebruik voor de luidsprekers een kabel van minimaal 2,5 mm² per geleider.

Hoe sluit ik een subwoofer aan in brugmodus?

Voor een brugmodus op 2 kanalen sluit u de + van de subwoofer aan op de positieve pool van het linker kanaal en de - van de subwoofer op de negatieve pool van het rechter kanaal. Zorg ervoor dat de resulterende impedantie minimaal 2 Ω is.

Wat is de functie van het subsonische filter?

Het subsonische filter (hoogdoorlaat) snijdt de zeer lage frequenties (5-30 Hz) af die niet hoorbaar zijn maar de subwoofer kunnen beschadigen. Stel het over het algemeen in tussen 20 en 30 Hz voor subwoofers.

Hoe gebruik ik de bass-afstandsbediening?

Sluit de meegeleverde afstandsbediening aan op de REMOTE-ingang van de versterker (kanaal 3/4). Hiermee kunt u het basniveau op afstand regelen. Zorg ervoor dat kanaal 3/4 in de Lowpass-modus staat, zodat de afstandsbediening op de subwoofer werkt.

Wat moet ik doen als de versterker niet inschakelt?

Controleer de +12V-aansluiting (BATT), de massa (GND) en het REMOTE-signaal (ontsteking autoradio). Controleer ook de 200 A-zekering. Als alles correct is, kan de versterker defect zijn.

Wat is het verschil tussen de modi LOW, FULL en HIGH?

De LOW-modus (laagdoorlaat) laat alleen de lage frequenties door (5-3000 Hz) met het subsonische filter actief. De FULL-modus laat alle frequenties door. De HIGH-modus (hoogdoorlaat) laat alleen de midden- en hoge frequenties door (5-3000 Hz).

Kan ik de versterker gebruiken met een standaard voertuigaccu?

Ja, maar het wordt aanbevolen om een condensator van minimaal 1 Farad toe te voegen om de spanning te stabiliseren, vooral bij hoge vermogens. Koppel de accu los voor installatie.

Hoe reinig ik de versterker?

Koppel de voeding los. Gebruik een droge, zachte doek om stof te verwijderen. Gebruik geen chemicaliën of vloeistoffen die de componenten kunnen beschadigen.

GEBRUIKSAANWIJZING GZNA 4350XII Ground Zero

De Garantie bepalingen van alle door ground zoe geleverde producten is volgens wellelijke bepalingen gereged, Een retourenzend kan alaan ne duilelijke aftasraan en de ine gronele verpakking plaatsvinden, SVP eem aankoopboen en eenduilelijke storingsomschrifving bijvoegen.Van garantie utgesloien,zijn defectoren overbelasting, onkundig gebruik, of door deineinaa en wedestrijn (SPL) ontstaan. Zin.

Wij behouden ons hetrecht om de nodige veränderingen of verbeteringen aan het product door bevoerenzonder deklant hierover to informieren.

De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettlijke bepalingen geregel, Een detourzending kan alaan en nuidelijkfaespaark en in de orignele verpakking plaatsvonden. SVP een aankoopion en een duuidelike storingsomscnijving bijvoegen.Van garantie uitzgeltopen zij defector door overbelasting, onkundig gebruk, of doordeclarine aan wedelsrijden (SPL) ontstaan zijn.

Wij behouden ons hetrecht om die indige verändering of verbeteringen aan het product door te kooven zenderig clant, hierover te informeren.

De Garantie befängen al alle door groud zero geleveerde producten is volgens wettelijke befängen geregid, Een reourzending kan allaen ne duelditike afspraeken en in de origine verpakking plaatsvonden.SVP een aankoopponen en een duelditike storingsomschrijving bijvoegen.Van garantie ugtgeslooten,zijn defiecien door overbelastig, onkundig gebruik, of doorende aan weldestrijden (SPL) ontlaan zijn.

Wij behouden ons hetrecht om die nudige verändering of verbeteringen aan het product door te bovenen zijder de klant hierover to informeren.

SVP zorgvuldig lezen!

Bedankt dat u besloten heeft een product van Ground Zero aan te schaffen.

Veel plezier met de Nuclear hoogvermogen versterkers.

Uitvoerings kenmerken

• 1 Ohm stabel Stereo / 2 Ohm gebrud
• Dubbele Mosfet voeding
• Inschakel en Protectie weergave via LED
  12dB Bass boost regelbaar (45Hz) (Canaal 3/4)
  Phaseshift regelbaar 0-180° (Canaal 3/4)
  Highpass/ Subsonic regelbaar 5 - 3000 Hz
  Lowpassregelbaar30-3000Hz
• Bandpass regelbaar 5 - 3000 Hz
  Regelbaare Ingangsgevoellgheld
• Inschakelvertraging
• Bas afstands bedlening (Canaal 3/4)
• Temperatuur / Kortsluiting / Overbelastings beveiliging

Benodigde materialen en gereedschappen bij de installatione

Kruiskop schroevendraier
- Boormachine, 3 mm boor
- Bevestigings schroeven
Stroomkabel min. 35 mm²
Massakabel min. 35mm^2
Luldsprekerkabel min. 2× 2,5mm^2

Let op!

Auto acuuskopcpen van hct systcmon (lecs dc cvt handleding van dc auto)
Lot op bij boren dat er geon remkdingen, bekabing of cvt, benzinetank zit
Kabis nohl over sicheper kanten loggen. Het is aanbevlen om de stroenvoorzincin van en extra capacitor min 1 F zoekenon, om een stabilie spanning to creen.

Waarschuwing!

Hoogvermögens verteerkennen kummer het geluidsvino van een "Live" concert overtreffien. Langdurig lide musiek kan lat ernstige gehoorteschadigende ielen. Voor uz verwighd advisieren wij om hiden het rijden minimale geluidsskorte te toe passen.

Planning

Voor de Installatie svp op de volgende punten letten.

a) Let op dat de inboeaploats van de versterker zo gekazen is dat er nog luchtreculatie voor de koding van dc versterker paatsvindt.
b) Als uw radio is voorzien van een voorversterker (RCA) dan is het raadzaam dcze te gebruikn.

Inbouw van de versterker

a) Paals de verskerk zo, zatat kabels makkelijk en zonder spanning aan de verskerk bewestig kunden worden
b) Gebruak de verszerker als spaedon om de uiteindelige inbouwplaatie te hepalen, zeit de verszerker alldt met 4 schoenen vast.

Waarschuwing

Zong erovat sut a de vortisker instaedc zondor spanning op dc kabls, monitor in de voedingskabls aktif de anaevexlen zenkerig op maximal 30cm vanaf de acu.

Omdat deze versborker geon intorme apoeaat zekoring bezt is het absluut nodwondig om dc mcogolevoorde 200amp an aan to siutten, de maximale kabelengte tussen zokertinghouser en versborker mag maximael 20cm bedragen.

Aansluitingen en instillingen

Aansluitingen en instillingen

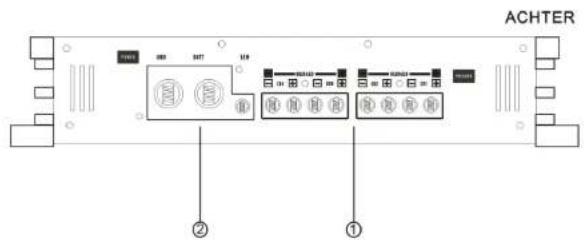

1	Ludspraker aansluitingen	Naar aansluiting van dc Ludspraker
2	Stroomaansluitingen	GND -> Massa - REM -> Remote aansluitung BATT -> +12 Volt
3 Led		BELAUME - OK ROODO - Fout
4	Cinch Ingang	Herop sluit u de Cinchkabels aan! Gezrukhoogwaardige kabel.
5	Input Levelirogelaar	Hemme regelei u de ingengageweigeld.
6 Bass Boost Regelaar	Voor het insteleen van het Bass Boost level in het bereik 0 tot +12 dB.
7 Mode Schakelaar	Stel het filter hier wens In LPF - Alleen Bess freq., (30 - 3000Hz). FULL - Volledig freq, bereik. HPF - Alleen mid-hoog (towen 5 - 3000 Hz). En bandpass filter kegt u als uu subsonic en lowpass inschakeid tuten 5 en 3000 Hz.
8 Low Pass Regelaar	Voor subwoofer en kickwaterboer tebaappangen: Er worden allen die Frequencieters tussen 30 - 3000Hz verwergeven (afthankelijk van de installing van het LPF Filter) Zel de fillsschakelaar op "LOW"en zo de regelaar af op de gwynesto focreetico. Bij de LPF instilling is tovens higt Highpass (Subsonic filter ) gezaardeverd. Hierme heeft u een bandpass filter van 5 tot 3000Hz.
9 High Pass Regelaar (Subsonic)	Bij filter instilling op Highpass kunt u dieze regelen tuten 5 en 3000 Hz.
10 Phase Shift Regelaar	Hjemme kunt u die fese van de subwoofer aanpassen aan het frontysystem.
11 Remote Control Ingang	Exotmc basricmo aansluiting.

Inschakelen van de versterker

De verstreker schakeid automatisch binnen enkele seconden na hot Inschakelen van de radio in.

Bij oververhitting schakeid de versberker automatisch ult (ca. 80^ C).

Instilling ingangsnivo

1. LEVEL (PIIN/MAX):near links draik on komploct op Min zetton
2. Radio op 2/3 quidsnivo Instellen
3. LEVEL (MIN/MAX):aar rochts draaien voor het gewennen nio

Luidspreker aansluitingen Tri-Mode

STEREO AANSLUITING

Tri Mode Aansluiting

Deze versterkers kunt u Tri-Mode aansuten.

D.m.v condensatoren tussen de luidspekers en een spelit tussen de subwoofer.

Hieronder ziet u de taboi van de te gobruikn waarde.

Technische Gegevens

Model GZNA 4350XII
RMS Power @ 4 ΩCEA Standard CEA-2006-A	4 x 200 W (1% THD+H)4 x 240 W (1% THD+H)
RMS Power @ 2 ΩCEA Standard CEA-2006-A	4 x 350 W (1% THD+H)4 x 420 W (10% THD+H)
RMS Power @ 1 ΩCEA Standard CEA-2006-A	4 x 530 W (15% THD+H)4 x 630 W (10% THD+H)
RMS Power @ 4Ω GebrudGEA Standard CEA-2006-A	2 x 700 W (15% THD+H)2 x 840 W (10% THD+H)
RMS Power @ 2Ω GebrudGEA Standard CEA-2006-A	2 x 1060 W (2% THD+H)2 x 1200 W (10% THD+H)
Dempingsfaktor	> 180
Signal to noise Ratio	> 90 dB
Lowpass filter	30 - 3000 Hz
Highpass filter	5 - 3000 Hz
Bandpass filter	5 - 3000 Hz
Subsonic filter	5 - 3000 Hz
Bass boost	0 ~ +12 dB (Canal: 3/4)
Bass boost Frequentie	45 Hz (Canal: 3/4)
Phase shift	0 - 180° (Canal: 3/4)
Frequency berelek	5 Hz - 38 KHz(1.1 dB)
Ingangs gevoeligheid	200 mV - 9 V(1.5 %)
THD	< 0,10 %
Bass-remote control	√Lowpass opacite (Canal: 3/4)
Zekeringen	Extreme 200 amp ANL,zekereng(1s megelevered)
AfmetingenB x H x L mm	305 x 62 x 510
AfmetingenB x H x L inch	12 x 2.44 x 20.08"

Problemm Kontrolle Wart zu does
Goon geolid Brand do PWR LED? Controleer zokarig		Controleer remote spanning +12Volt Controleer Massa Controleer
Brand de PROTECTIE LED? Konsluting aan Iuidspreker utlag		oververtrit, te lage spanning
Verstorker schakelt. niet in	Goon stroomtoevoer Controleer zokarig	+12Volt Controleer Massa Controleer
Geen spanning op remote Controleer remote spanning
Verstorker schakelt bij bep. Geluidsskertie af	Luidspreker Impedante controller
Goon geolid uit 1 konal	Cinch/Fluidsprekerkaset controller Evt. Kapel of stekker beschiedig
