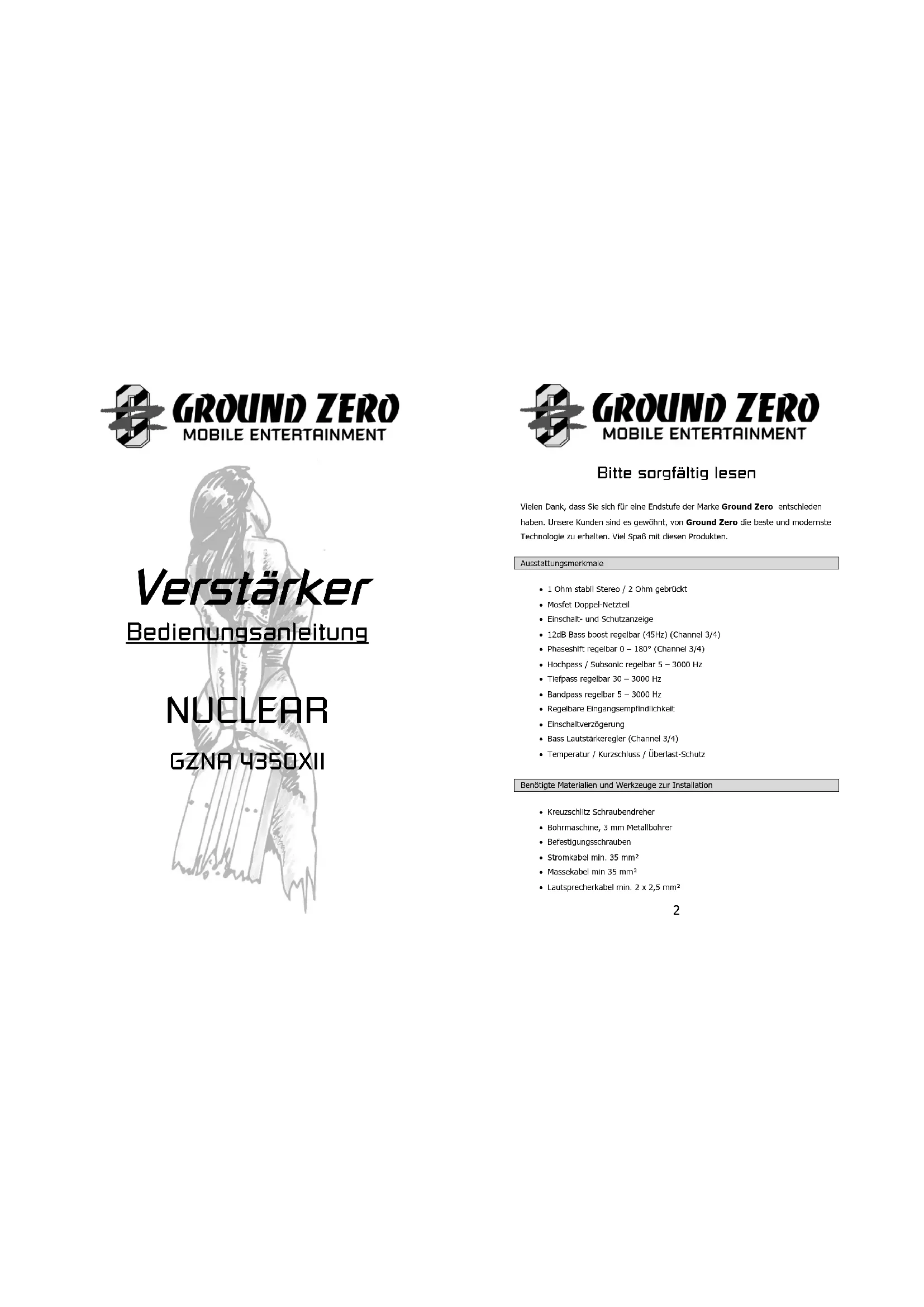

BEDIENUNGSANLEITUNG GZNA 4350XII Ground Zero

Verstärker Bedienungsanleitung

Bitte sorgfältig lesen Vielen Dank, dass Sie sich für eine Endstufe der Marke Ground Zero entschieden haben. Unsere Kunden sind es gewöhnt, von Ground Zero die beste und modernste Technologie zu erhalten. Viel Spaß mit diesen Produkten. Ausstattungsmerkmale

• 1 Ohm stabil Stereo / 2 Ohm gebrückt • Mosfet Doppel-Netzteil • Einschalt- und Schutzanzeige • 12dB Bass boost regelbar (45Hz) (Channel 3/4) • Phaseshift regelbar 0 – 180° (Channel 3/4) • Hochpass / Subsonic regelbar 5 – 3000 Hz • Tiefpass regelbar 30 – 3000 Hz • Bandpass regelbar 5 – 3000 Hz • Regelbare Eingangsempfindlichkeit • Einschaltverzögerung • Bass Lautstärkeregler (Channel 3/4) • Temperatur / Kurzschluss / Überlast-Schutz Benötigte Materialien und Werkzeuge zur Installation

• Kreuzschlitz Schraubendreher • Bohrmaschine, 3 mm Metallbohrer • Befestigungsschrauben • Stromkabel min. 35 mm² • Massekabel min 35 mm² • Lautsprecherkabel min. 2 x 2,5 mm²3

Bitte unbedingt beachten!

• Fahrzeugbatterie vor der Installation abklemmen! (Hinweise in der Betriebsanleitung des KFZ beachten!)

• Keine Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!

• Kabel niemals über scharfe Kanten führen. Es ist empfehlenswert, die Stromversorgung der Endstufe mit einem Kondensator (Powercap) min. 1 F zu puffern, um eine stabile Betriebsspannung zu gewährleisten. WARNUNG ! Hochleistungsaudiosysteme in Fahrzeugen können den Schallpegel eines „Live“ Konzertes erzeugen. Dauerhaft extrem lauter Musik ausgesetzt zu sein, kann den Verlust des Hörvermögens oder Hörschäden zur Folge haben. Das Hören von lauter Musik beim Autofahren kann auch die Wahrnehmung (Warnsignale) beeinträchtigen. Im Interesse der allgemeinen Sicherheit empfehlen wir, beim Autofahren die Musik auf geringer Lautstärke zu hören.

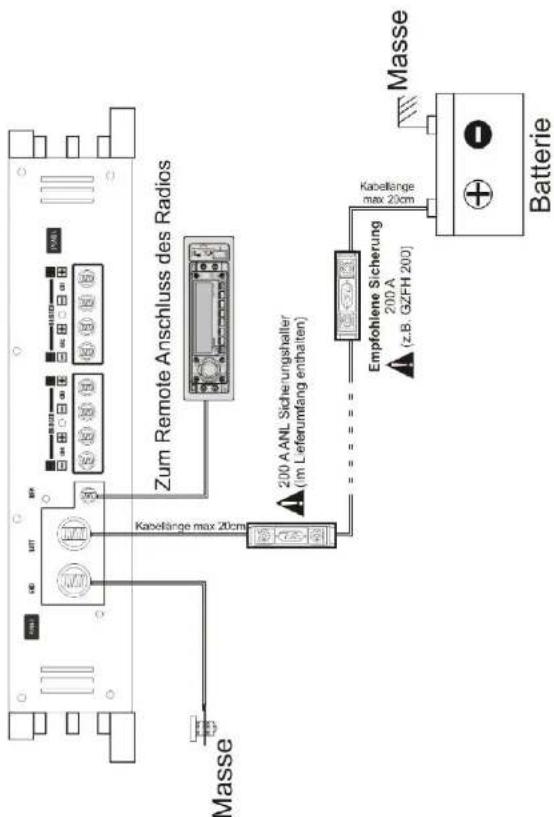

Planung Vor der Installation sollten Sie folgende Punkte berücksichtigen: a) Bitte beachten Sie bei der Wahl des Einbauortes, daß eine ausreichende Luftzirkulation zur Kühlung des Gerätes gewährleistet ist. b) Wenn Ihr Radio mit Vorverstärkerausgängen ausgerüstet (RCA) ist, ist es ratsam, diese zu nutzen. Einbau des Verstärkers a) Den passenden Einbauplatz auswählen, zu dem die Leitungen leicht verlegt werden können und an dem es genügend Platz für die Luftzirkulation und Kühlung gibt. b) Den Verstärker als Schablone benutzen, um die Einbaustellen zu markieren. Den Verstärker entfernen und 4 Löcher bohren. Den Verstärker mit den vorgesehenen Schrauben befestigen. Warnung Bitte diese Systeme so einbauen, dass Elektroanbindungen vor Beschädigungen geschützt sind. +12 Volt DC Elektrokabel müssen auf der Batterieseite abgesichert sein. Bitte sicherstellen, dass das Radio und andere Geräte ausgeschaltet sind, wenn Sie die Geräte anschließen. Da diese Endstufe keine integrierte Gerätesicherung besitzt, ist es absolut notwendig, den im Lieferumfang enthaltenen ANL-Sicherungshalter mit 200A Sicherung anzuschließen. Die Kabellänge zwischen Verstärker und Sicherungshalter sollte max. 20cm betragen! Bitte beachten Sie hierzu das Anschlussdiagramm auf der nächsten Seite!

Einstellungen und Funktionen

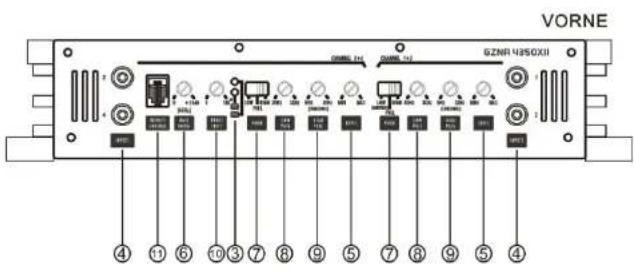

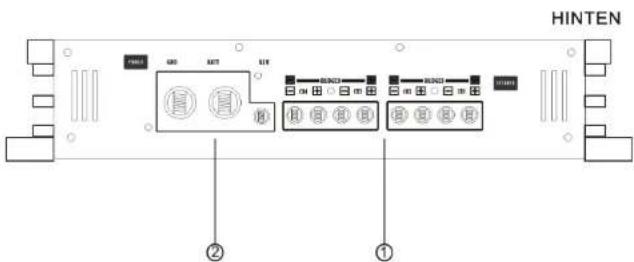

Einstellungen und Funktionen 1 Lautsprecheranschlüsse Zum Anschluss der Lautsprecher

Stromanschluss GND -> Masse Anschluss REM -> Remote Antennenanschluss BATT -> +12 Volt 3 Zustandsanzeige BLAU

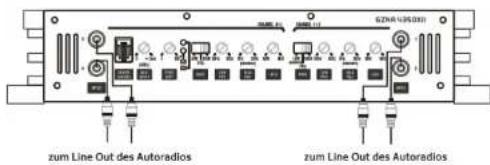

ROT – Fehler 4 Cinch Eingänge

n diesen Anschlüssen schließen Sie die Cinchleitungen an. Um Störungen zu vermeiden, verwenden Sie bitte hochwertige Cinchkabel. 5 Input Levelregler Mit diesem Regler regulieren Sie die Eingangsempfindlichkeit. 6 Bass Boost Regler Zum Einstellen des Bass Boost Levels im Bereich von 0 bis +12 dB. 7 Mode Schalter Stellen Sie die Weiche für die ausgewählte Anwendung ein. LPF - Nur Bassfrequenzen (unter 30 Hz – 3000 Hz) werden wiedergegeben. FULL - Alle Frequenzen werden übertragen. HPF - Nur mittlere und hohe Frequenzen (über 5 Hz – 3000 Hz) werden übertragen. Bei der LPF-Einstellung ist ebenfalls der Highpass (Subsonic) aktiviert. Dies entspricht einem Bandpass Filter von 5 bis 3000 Hz 8 Low Pass Regler Für Subwoofer- und Kickwooferbetrieb - Es werden nur noch Frequenzen unterhalb von 30 bis 3000 Hz wiedergegeben (abhängig von der Reglerstellung des LPF Filters). Setzen Sie den Filter - Schalter auf “LOW”. Justieren Sie die variable LPF Frequenz mit dem Regler auf die gewünschte Frequenz. Bei der LPF-Einstellung ist ebenfalls der Highpass (Subsonic) aktiviert. Dies entspricht einem Bandpass Filter von 5 bis 3000 Hz

High Pass Regler (Subsonic) Setzen Sie den Filter - Schalter auf “HIGH”. Justieren Sie die variable HPF Übergangsfrequenz mit dem Regler auf die gewünschte Frequenz. Es werden alle Frequenzen unterhalb 5 – 3000 Hz gefiltert. 10 Phase Shift Regler Dieser Regler / Schalter erlaubt Ihnen, den Subwooferkanal phasenrichtig an das Frontsystem anzupassen. 11 Remote Control Eingang Zum Anschluss des Bass Lautstärkereglers.

Einschalten des Verstärkers

Der Verstärker schaltet sich automatisch einige Sekunden nach dem Einschalten des Radios ein. Achtung: Ihr Verstärker schaltet sich zeitweise aus, wenn er überhitzt ist, schaltet sich jedoch nach der Abkühlung automatisch wieder ein (ca. 80° C). Einstellung des Audiopegels

1. LEVEL (MIN/MAX): mit Linksdrehung ganz auf MIN drehen

2. Drehen Sie die Lautstärke am Radio auf ungefähr 1/3 der Höchstlautstärke

3. Stellen Sie am LEVEL- Regler eine angenehme Lautstärke ein7

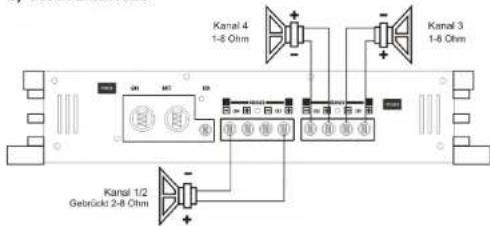

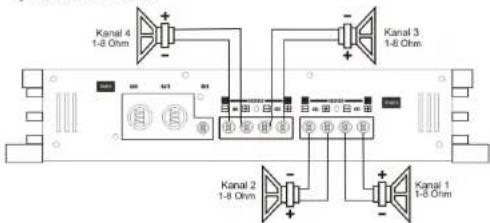

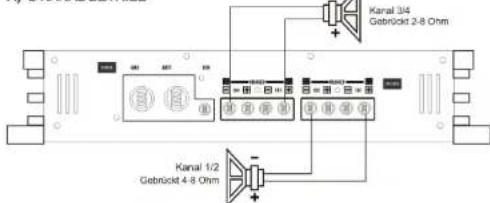

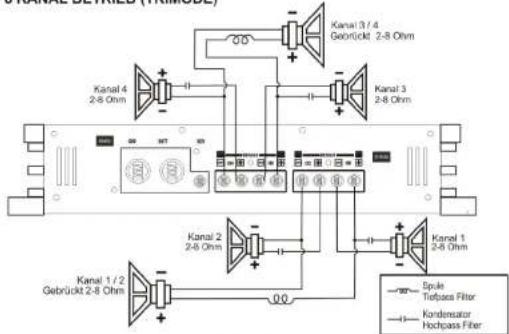

Lautsprecher Anschluss für Trimode Betrieb – Bemerkungen

Der Trimodebetrieb ermöglicht es, einen Subwoofer Mono zu betreiben, während die Hauptlautsprecher in Stereobetrieb laufen. Bitte den Weichenschalter auf „Full“ – Stellung belassen. Benutzen Sie 100 V bipolare Kondensatoren für die Hochpassweichen, um tiefe Frequenzen wegzufiltern und Luft- oder Kernspulen mit einem Drahtdurchmesser von mind. 1mm für die Lowpassweiche, um die hohen Frequenzen zu blockieren. Die Kondensator- und Spulenwerte können Sie den der oben stehenden Tabelle entnehmen, die Front- und Rearkanäle des Verstärkers nehmen diese Werte an. In den oben stehenden Bildern werden nur die hinteren linken und rechten Kanäle gezeigt.9

Bei Lowpass-Betrieb (Kanal 3/4) Sicherung Externe ANL-Sicherung 200A (im Lieferumfang enthalten)

Wenn irgendetwas nicht funktioniert

Problem Kontrolle HilfeKein Ton Leuchtet die PWR LED? Sicherung prüfenRemote Kabel prüfen +12 Volt prüfen Masse prüfen Leuchtet die PROT LED? Kurzschluss am Lautsprecher Gerät überhitzt Gerät defekt

erstärker schaltet nicht ein Keine Stromzufuhr Sicherung prüfen +12Volt prüfen Masse prüfen Keine Spannung am Remote Remote am Radio prüfen

erstärker schaltet bei Lautstärke ab Lautsprecherimpedanz prüfen Prüfen Sie, ob der Widerstand am LS Terminal von 1 Ohm nicht unterschritten wird Ton fehlt an einem Kanal Cinch / Lautsprecherkabel prüfen Kabel/Stecker beschädigt11
