KÄYTTÖOHJE GZNA 4350XII Ground Zero

Ole hyvä ja lue tämä käyttöohje ennen asennusta! Kiitoksia että valitsit Ground Zero vahvistimen. Lukemalla tämän käyttöohjeen varmistat että saat vahvistimesta kaiken sen tarjoaman suorituskyvyn lisäksi pitkiä nautinnollisia hetkiä musiikin parissa. Ominaisuudet

• 1 Ohm vakaa Stereo / 2 Ohm sillattu • Dual Mosfet virtalähde • Virta & suojaus merkkivalot • Säädettävä 12dB Bassonkorostus (45Hz) (Kanavat 3/4)
• Säädettävä vaiheenkääntö 0 – 180° (Kanavat 3/4)
• Säädettävä Ylipäästö- / Subsonic-suodin 5 – 3000 Hz • Säädettävä alipäästö 30 – 3000 Hz • Säädettävä kaistanpäästö 5 – 3000 Hz • Säädettävä sisääntulonherkkyys • Käynnistysviive • Kaukosäädin (Kanavat 3/4) • Lämpö / oikosulku / ylikuormasuojaukset Työkalut ja tarvikkeet mitä tarvitset vahvistimen asennukseen

• Ruuvimeisseli • Porakone, 3 mm / 0.12” poranterä • Kiinnitysruuvit • Virtajohto min. 16 mm² / 5 AWG • Maadoitusjohto min. 16 mm² / 5 AWG • Kaiutinjohto min. 2 x 2,5 mm² / 15 AWG3

• Varmuuden vuoksi on hyvä irroittaa auton akun maakaapeli ennen vahvistimen virtaliittimien kytkentöjä. (Katso auton käyttöoppaasta tarkemmat tiedot).

• Käytä varoivaisuutta poratessasi mahdollisia reikiä auton tavaratilassa. Polttoaine- ja jarruputket saattavat vaurioitua reikää poratessasi – tämä voi auheuttaa vakavia turvallisuusriskejä.

• Älä koskaan vedä johtoja terävien kulmien ja reunojen yli. On suositeltavaa kayttää min. 1 faradin kondensaattoria takaamaan vahvistimen vakaamman jännitteen saannin. VAROITUS ! Tehokkaat autohifijärjestelmät ovat kykeneviä tuottamaan Live-konserttitasoisia äänenpaineita. Jatkuva altistuminen korkeille äänenpaineille saattaa vaurioittaa kuuloasi pysyvästi. Myöskin korkea kuunteluvoimakkuus saattaa estää sinua kuulemasta ajoneuvon ulkopuolisia ääniä kuten; torvien ja hälytysajoneuvojen sireeniä. Järjestelmän suunnittelu a. Ennen asennuksen aloittamista, harkitse seuraavaa: b. Jos harkitset järjestelmän laajentamista tulevaisuudessa, varmista että tilaa on riittävästi, ja vaatimukset jäähdytykselle täyttyvät myös tulevaisuudessa laitteiden määrän lisääntyessä. Vahvistimen asentamisesta

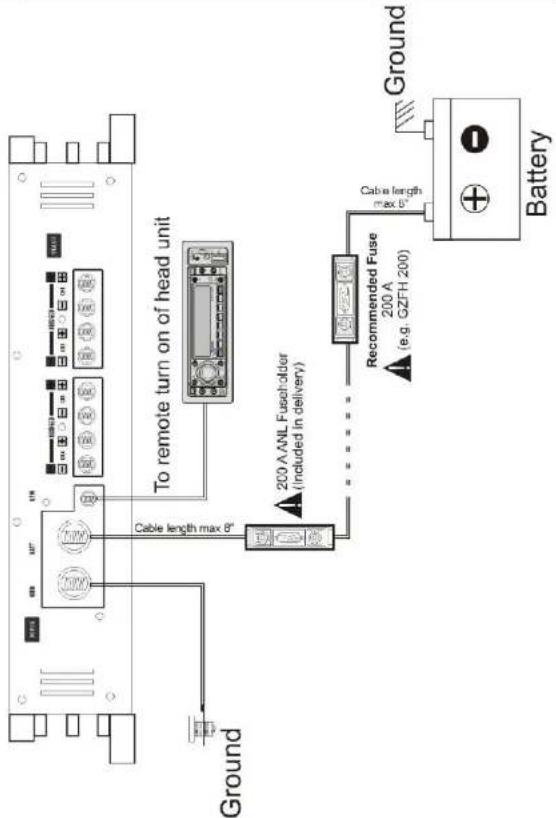

a. Valitse sopiva asennuspaikka, johon saat johdotuksen ja jossa on riittävästi tilaa ilmankierrolle sekä jäähdytykselle. b. Käytä vahvistinta mallina kun merkkaat kiinnitysreiät. Varoitus! Valitse asennuspaikka siten että kaikki johdot ovat suojassa teräviltä kulmilta, lämmöltä tai muilta vauriollisilta olosuhteilta. Virtakaapeli tulee suojata päävirtasulakkeella mahdollisimman läheltä akkua. Varmista että ohjelmalähteesi ja kaikki muut järjestelmän laitteet ovat pois päältä kytkentöjä tehdessäsi. On ehdottoman tärkeää että käytät vahvistimen mukana toimitettavaa 200 ampeerin ANL-sulaketta. Katso tarkemmat kytkentäohjeet seuraavan sivun kytkentäkaaviosta.

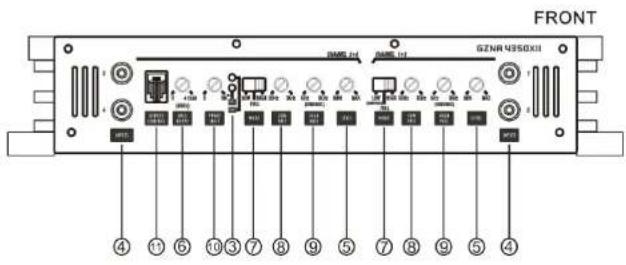

Kytkimet ja toiminnot

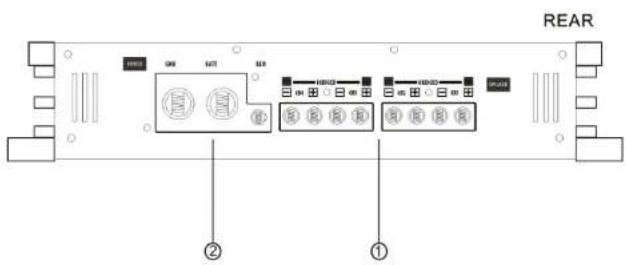

Kytkimet ja toiminnot 1 Kaiutinliittimet Kaiutinjohdot

Virtaliittimet GND -> Maadoitus REM -> Herätevirta BATT -> +12 Volttia 3 Tilan merkkivalot Sininen

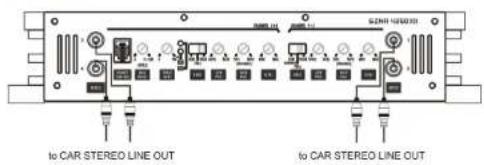

Punainen – virhe 4 RCA- sisääntulot Signaalikaapelit. Häiriöiden välttämiseksi, käytä hyvälaatuisia RCA-johtoja. 5 Sisääntulotasonsäätö Tällä säätimellä säädät sisääntulotason sopivaksi. 6 Bassonkorostuksensäätö Bassontason säätöön portaattomalla korostuksella 0 +12 dB. 7 Tilan valintakytkin Säädä jakosuotimen kytkin haluttuun asentoon. LPF – Ainoastaan bassotaajuudet (alle 30Hz - 3000Hz) toistuvat. FULL – Kaikki taajuudet toistuvat. HPF – Ainoastaan keski-ja korkeat taajuudet (yli 5Hz – 3000Hz) toistuvat. 8 Alipäästösuodin Subwoofer ja Kickbasso käytössä - Ainoastaan taajuudet 30 Hz - 3000Hz toistuvat (riippuen LPF suotimen säätimen asennosta). Aseta kytkin asentoon „LOW“ ja säädä haluttu jakotaajuus. Tällä asetuksella ylipäästösuodin (Subsonic) on myös käytössä. Tämä vastaa Bandpass-suodastusta välillä 5 - 3000Hz.

Ylipäästösuodin (Subsonic)

seta kytkin „HIGH“ asentoon. Säädä portaaton ylipäästön jakotaajuus halutulle taajuudelle. Kaikki taajuudet väliltä 5 ja 5000 Hz toistuvat. 10 Vaiheenkäännönsäädin Tämä kytkin mahdollistaa subwoofer kanavan vaiheen sovittamisen yhtenäiseksi muun kaiutinjärjestelmän kanssa. 11 Kaukosäätimen liitäntä Liitin bassontasonkaukosäädölle.

Vahvistimen käynnistys Kun laitat ohjelmalähteen päälle vahvistin käynnistyy automaattisesti. Huomaa: Vahvistin kytkeytyy tilapäisesti pois päältä, mikäli sen lämpötila nousee liian kuumaksi. Lämpötilan laskettua normaaliksi vahvistin käynnistyy jälleen automaattisesti. (noin 80°). Sisääntulon säätö

1. LEVEL (Min/Max): Käännä säädin täysin MIN asentoon

2. Käännä äänenvoimakkuussäädin asentoon kaksi kolmasosaa maksimivoimakkuudesta.

3. Säädä LEVEL-säätimestä tasoa lisää siihen saakka kunnes ääni kuulostaa vielä puhtaalle.7

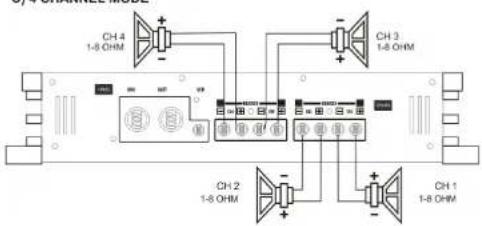

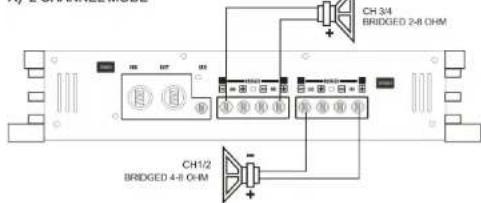

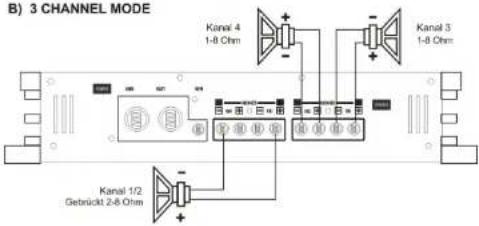

Kaiuttimien kytkentä

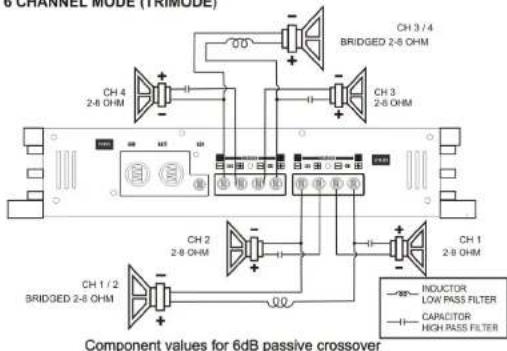

TRI MODE käyttö mahdollistaa subwooferin monokäytön, pääkanavien toistaessa stereona. Jätä jakosuotimen kytkin asentoon “Full”. Käytä 100 voltin, kondensaattoria ylipäästösuotimena suodattaaksesi pois matalat taajuudet ja ilma- tai rautasydänkeloja alipäästösuotimelle suodattaaksesi pois korkeat taajuudet. Kondensaattoreiden ja kelojen arvot löydät alla olevasta taulukosta. Tässä vahvistimessa on etu ja takakanavissa tämä kytkentä mahdollisuus. Ainoastaan vasen ja oikea takakanava on näytetty oheisessa esimerkki kuvassa.9

2 x 1060 W (1% THD+N) 2 x 1260 W (10% THD+N) Vaimennuskerroin > 180 Häiriöetäisyys > 90 dB Alipäästösuodin 30 – 3000 Hz Ylipäästösuodin 5 – 3000 Hz Kaistanpäästö 5 – 3000 Hz Subsonic-suodin 5 – 3000 Hz Bassonkorostus 0 ~ +12 dB (kanavat 3/4) Bassonkorostuksen taajuus 45 Hz (kanavat 3/4) Vaiheenkääntö 0 – 180° (kanavat 3/4) Taajuusvaste 5 Hz – 38 KHz (± 1 dB) Hyötysuhde @ 4 Ω 200 mV – 9 V (± 5%) THD < 0,10 % Bassonkaukosäädin

Alipäästökäytössä (kanavat 3/4) Sulake Ulkoinen ANL sulake 200A (Sisältyy toimitukseen) Mitat W x H x L mm 305 x 62 x 510 Mitat W x H x L inch 12 x 2.44 x 20.08“

Ongelman ratkaisu Kuvaus Tarkastuskohteet Toimenpide Ei ääntä Palaako POWER LED merkkivalo? Tarkasta vahvistimen sulakkeet. Tarkasta onko herätevirtajohto kytketty. Tarkista signaalikaapelit. Tarkasta kytkimen asennot. Tarkasta ohjelmalähteen äänenvoimakkuussäätimen asento. Palaako diagnostiikka LED valo? Tarkasta etteivät kaiutinjohdot ole oikosulussa tai vahvistin ylikuumentunut. Vahvistin ei käynnisty Tuleeko vahvistimelle virta? Tarkasta virtajohdotus. Tuleeko vahvistimelle herätevirta? Tarkasta ohjelmalähteen kytkennät. Ei ääntä yksittäisestä kaiutinlähdöstä Onko vikaa kaiutinjohdotuksessa? Tarkasta että kaiutinjohdot ovat kytketty ja että ne eivät ole oikosulussa. Onko vikaa signaalikaapeleissa? Käännä vasen ja oikea RCA johto selvittääksesi onko vika ennen vahvistinta. Vahvistin kytkeytyy pois päältä keskimääräisellä / korkealla voimakkuudella Onko väärä kaiutinkuorman impedanssi? Varmistu että kaiutinkuorman impedanssi on suositellun kaltainen. Protection LED valo palaa Onko vahvistin ylikuumentunut? Vähennä äänenvoimakkuutta Onko kaiutinjohdot oikosulussa? Tarkasta kaiutinjohtojen kytkennät ja eristeet11
