GEBRUIKSAANWIJZING GZRA 1.1200D Ground Zero

SVP Zorgvuldig lezen! Bedankt dat u voor een versterker heeft gekozen van het merk Ground Zero.

Uitvoerings kenmerken

• Moderne Class G technologie (GZRA 2.350G) • Efficiënte Class D technologie (GZRA 1.1200D) • 4 Ohm / 2 Ohm stabiel Stereo (GZRA 2.350G) • 1 Ohm stabiel & Linkbaar met 1 Versterker (GZRA 1.1200D) • Mosfet Voedings gedeelte • Inschakel en Protectie weergave via LED • 12dB Bass boost regelbaar (45Hz) • Highpass (Subsonic) regelbaar • Lowpass regelbaar • Regelbare Ingangsgevoeligheid • Inschakelvertraging • Bas afstands bediening • Temperatuur / Kortsluiting / Overbelastings beveiliging Benodigde materialen

• Kruis schroevendraaier

• Boor Machine, 3 mm metaal boor

• Bevestigingsschroeven

• Luidsprekerkabel min. 2 x 2,5 mm²3

• Voor installatie accu afsluiten, let hierbij op de voorwaarden van de voertuig leverancier

• Let op met de montage dat u niet in de benzinetank boort , remleidingen of andere kritieke delen.

• Kabels nooit over scherpe kanten leggen. Het is aan te bevelen een buffercondensator van ten minste 1 Farad voor evt. spanningsverliezen te installeren. Waarschuwing ! Hoogvermogen versterkers kunnen uw gehoor beschadigen Let altijd op dat u hulpdiensten altijd kunt waarnemen, door uw geluidsnivo daarop aan te passen.

Planning Voor de inbouw de volgende punten in acht nemen: a) Zoek een inbouwplaats die de versterker geen schade opleverd, zorg ervoor dat de versterker goed kan koelen. b) Sluit deze versterker altijd direkt met de RCA van uw radio aan. Inbouw van de versterker: a) Plaats de versterker zo , zodat kabels makkelijk en zonder spanning aan de versterker bevestigd kunnen worden b) Gebruik de versterker als sjabloon om de uiteindelijke inbouwplaats te bepalen, zet de versterker altijd met 4 schroeven vast. Waarschuwing: Zorg ervoor dat u de versterker installeerd zonder spanning op de kabels, monteer in de voedingskabels altijd de aanbevolen zekering op maximaal 30cm vanaf de accu. Mocht het nodig zijn een zekering in de versterker te wisselen gebruik dan altijd dezelfde waarde als aangegeven. Bij verkeerde zekering waarden kan er ernstige schade aan de versterker ontstaan die buiten uw garantie vallen.

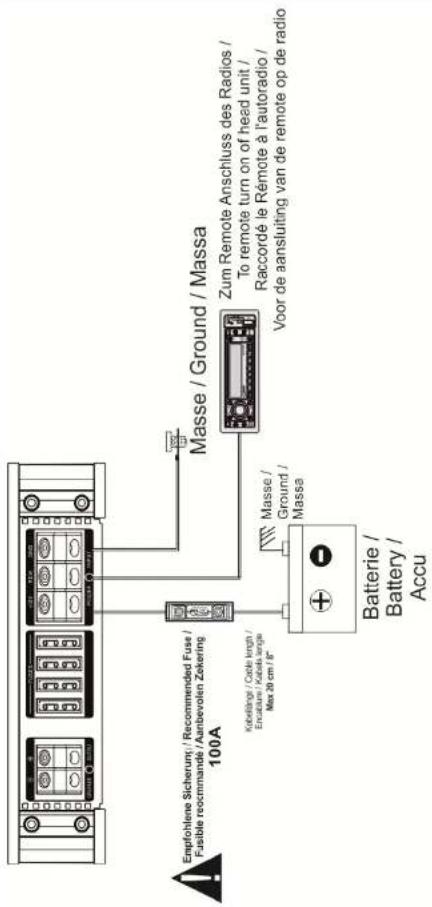

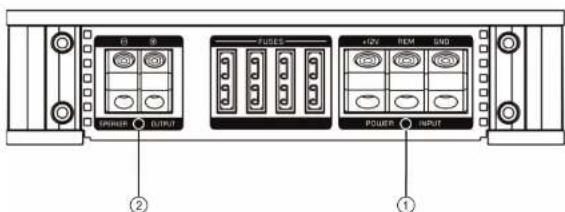

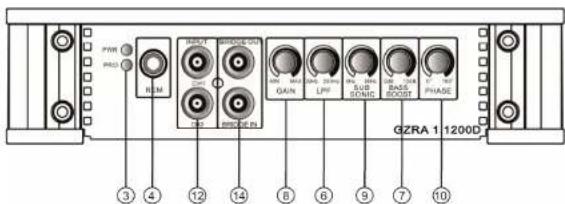

Aansluitingen – GZRA 1.1200D5

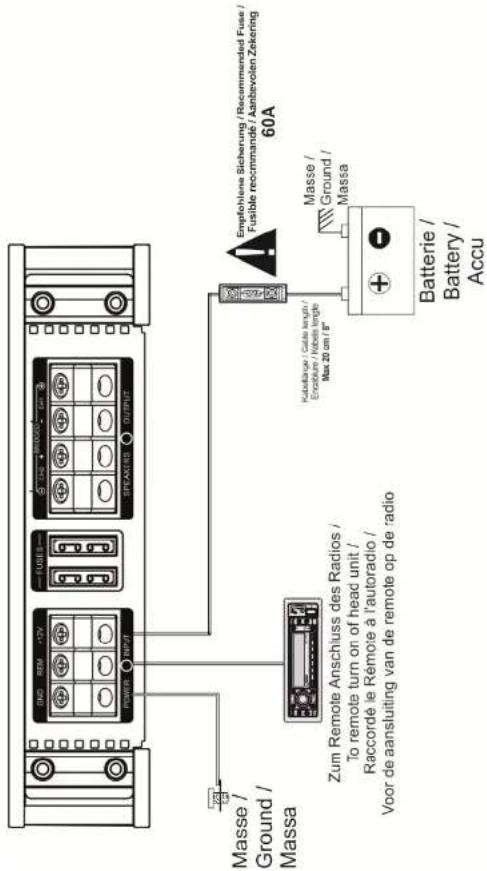

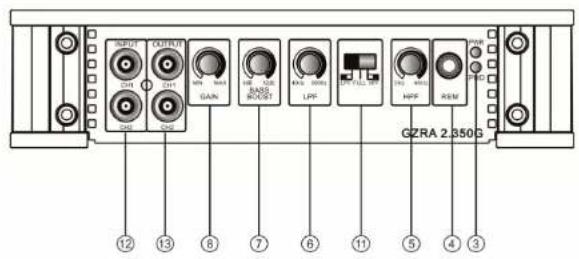

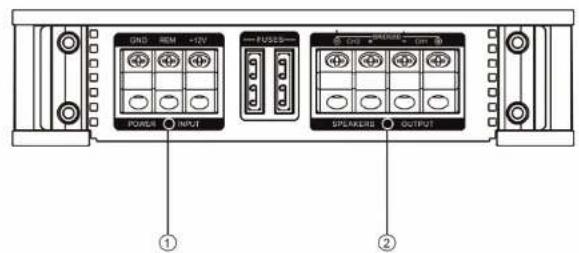

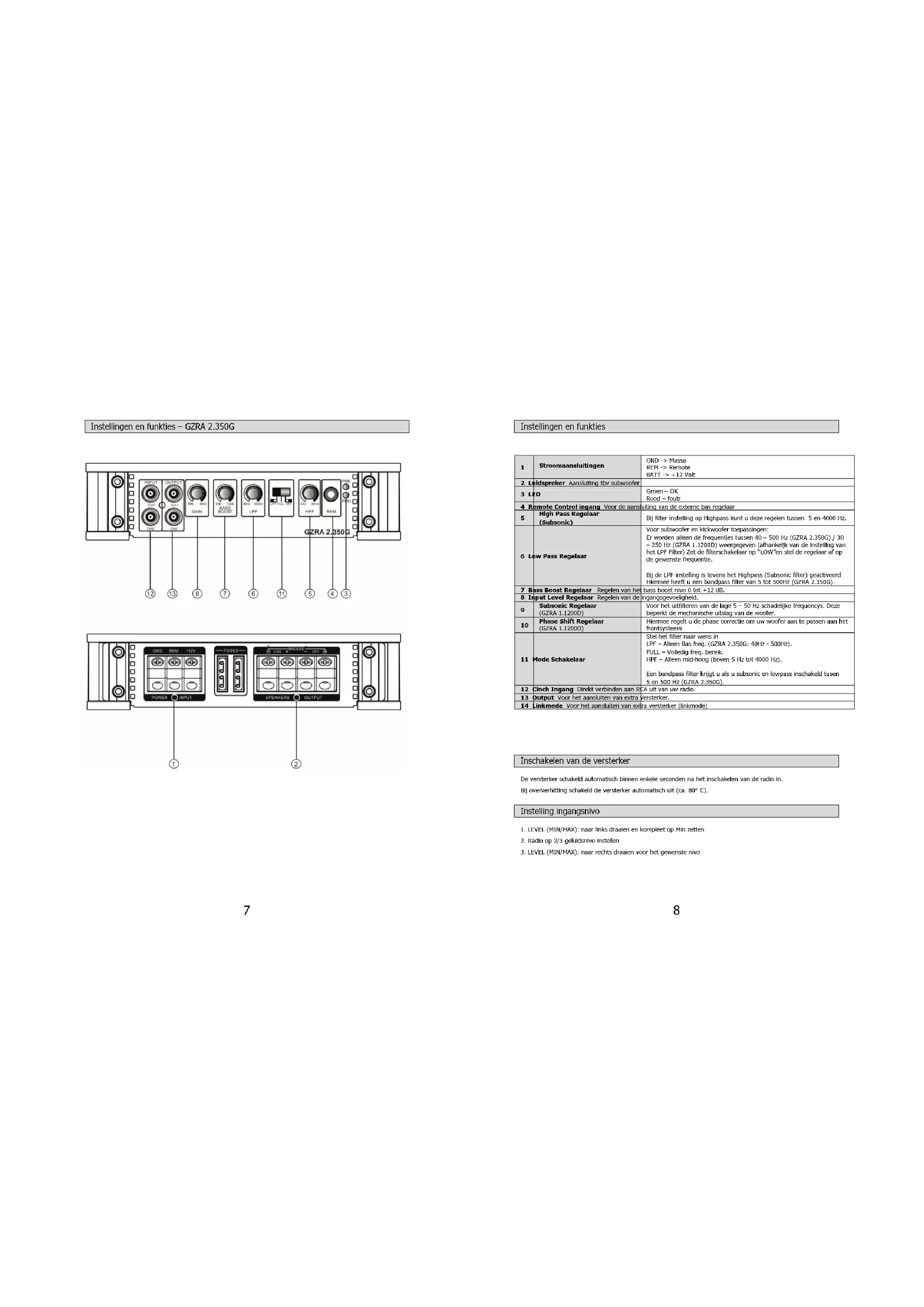

Aansluitingen – GZRA 2.350G

Stroomaansluitingen GND -> Massa REM -> Remote BATT -> +12 Volt 2 Luidspreker Aansluiting tbv subwoofer 3 LED Groen – OK Rood – foutr 4 Remote Control ingang Voor de aansluiting van de externe bas regelaar

High Pass Regelaar (Subsonic) Bij filter instelling op Highpass kunt u deze regelen tussen 5 en 4000 Hz. 6 Low Pass Regelaar Voor subwoofer en kickwoofer toepassingen: Er worden alleen de frequenties tussen 40 – 500 Hz (GZRA 2.350G) / 30 – 250 Hz (GZRA 1.1200D) weergegeven (afhankeljk van de instelling van het LPF Filter) Zet de filterschakelaar op “LOW”en stel de regelaar af op de gewenste frequentie. Bij de LPF instelling is tevens het Highpass (Subsonic filter) geactiveerd Hiermee heeft u een bandpass filter van 5 tot 500Hz (GZRA 2.350G). 7 Bass Boost Regelaar Regelen van het bass boost nivo 0 tot +12 dB. 8 Input Level Regelaar Regelen van de ingangsgevoeligheid.

Subsonic Regelaar (GZRA 1.1200D) Voor het uitfilteren van de lage 5 – 50 Hz schadelijke frequencys. Deze beperkt de mechanische uitslag van de woofer.

Phase Shift Regelaar (GZRA 1.1200D) Hiermee regelt u de phase correctie om uw woofer aan te passen aan het frontsysteem 11 Mode Schakelaar Stel het filter naar wens in LPF – Alleen Bas freq. (GZRA 2.350G: 40Hz - 500Hz). FULL – Volledig freq. bereik. HPF – Alleen mid-hoog (boven 5 Hz tot 4000 Hz). Een bandpass filter krijgt u als u subsonic en lowpass inschakeld tusen 5 en 500 Hz (GZRA 2.350G). 12 Cinch Ingang Direkt verbinden aan RCA uit van uw radio. 13 Output Voor het aansluiten van extra versterker. 14 Linkmode Voor het aansluiten van extra versterker (linkmode)

Inschakelen van de versterker De versterker schakeld automatisch binnen enkele seconden na het inschakelen van de radio in. Bij oververhitting schakeld de versterker automatisch uit (ca. 80° C). Instelling ingangsnivo

1. LEVEL (MIN/MAX): naar links draaien en kompleet op Min zetten

2. Radio op 2/3 geluidsnivo instellen

3. LEVEL (MIN/MAX): naar rechts draaien voor het gewenste nivo9

Luidspreker aansluitingen Tri-Mode Deze versterkers kunt u Tri-Mode aansturen D.m.v condensatoren tussen de luidsprekers en een spoel tussen de subwoofer. Hieronder ziet u de tabel van de te gebruiken waardes. Waardes voor 6dB Passief filtering

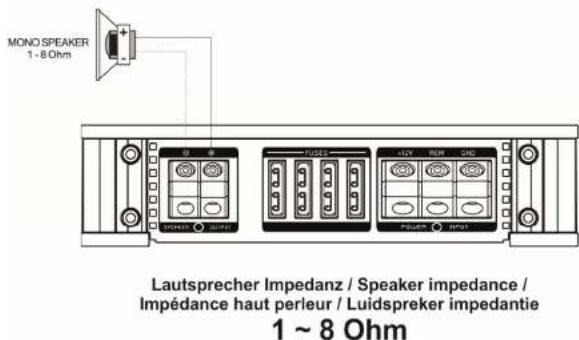

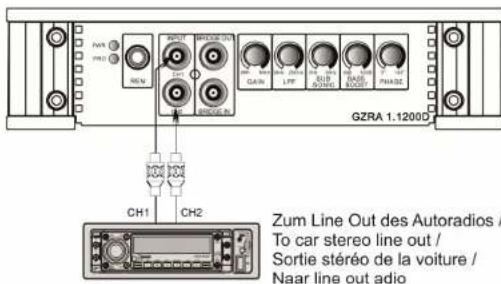

Stereo aansluitingen – GZRA 1.1200D11

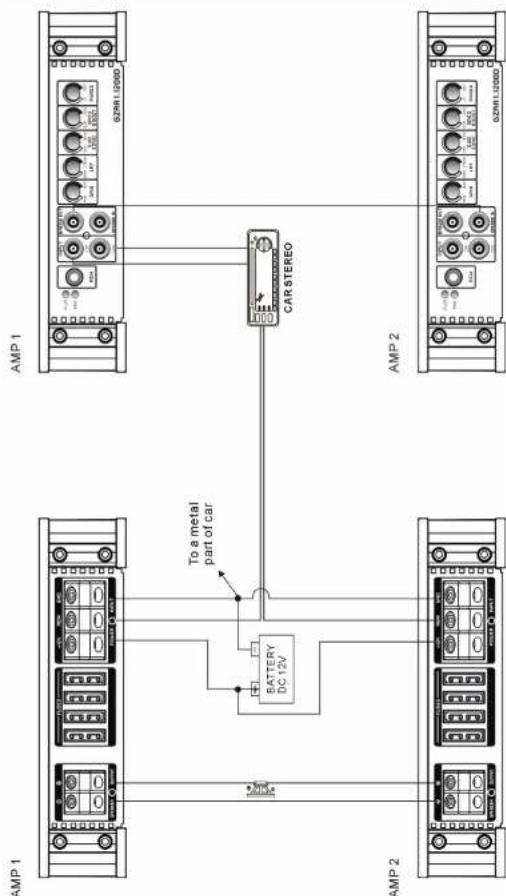

Linkmode aansluitingen – GZRA 1.1200D

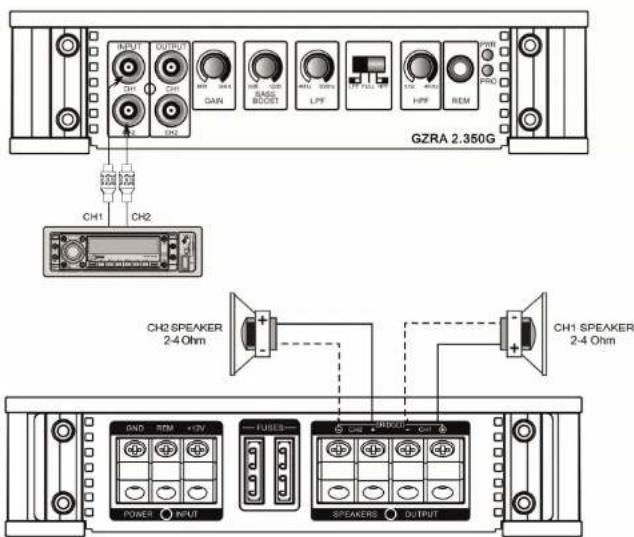

Stereo aansluitingen – GZRA 2.350G13

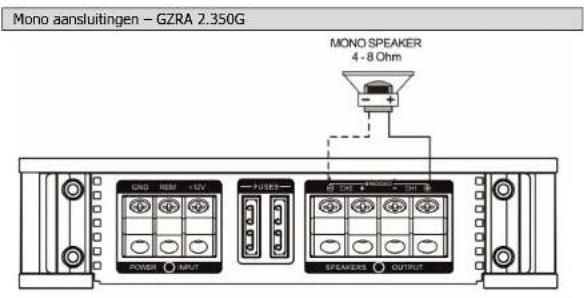

Mono aansluitingen – GZRA 2.350G

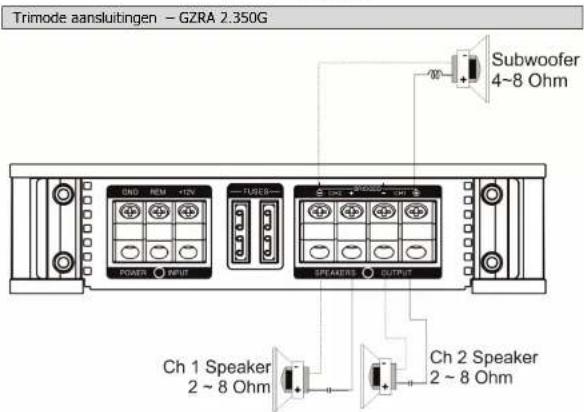

Trimode aansluitingen – GZRA 2.350G

Als er iets niet werkt

Probleem Kontrolle Wat te doen Geen geluid Brand de PWR LED? Controleer zekering Controleer remote spanning +12Volt Controleren Massa Controleren Brand de PROTECTIE LED? Kortsluiting aan luidspreker uitgang , oververhit , te lage spanning Versterker schakelt niet in Geen stroomtoevoer Controleer zekering +12Volt Controleren Massa Controleren Geen spanning op remote Controleer remote spanning Versterker schakelt bij bep. Geluidssterkte af Luidspreker impedantie controleren Controleer of de luidspreker impedantie niet onder de 1 Ohm komt (gebrugd 2 Ohm) Geen geluid uit 1 kanaal Cinch/luidsprekerkabel controleren Evt. Kabel of stekker beschadigd
