Tipo de producto	Amplificador monofónico clase D
Marca	Ground Zero
Modelo	GZRA 1.1200D
Categoría	Autorradio – Amplificador
Potencia RMS a 4 Ω (1% THD+N)	500 W
Potencia RMS a 2 Ω (1% THD+N)	850 W
Potencia RMS a 1 Ω (1% THD+N)	1300 W
Impedancia mínima	1 Ω (estable)
Filtro paso bajo	30 – 250 Hz (variable)
Filtro subsónico (paso alto)	5 – 50 Hz (variable)
Bass Boost	0 a +12 dB a 45 Hz
Desfase	0° – 180° (ajustable)
Sensibilidad de entrada	200 mV – 10 V
Relación señal/ruido	> 80 dB
Factor de amortiguamiento	> 100
Alimentación	12 V CC (MOSFET)
Protecciones	Cortocircuito, sobrecalentamiento, sobrecarga
Dimensiones (L × A × P)	340 × 45 × 190 mm
Peso	Aproximadamente 2 kg
Fusible	4 × 30 A
Control remoto de graves	Incluido (remoto)

Preguntas frecuentes - GZRA 1.1200D Ground Zero

Cómo conectar el amplificador GZRA 1.1200D?

Desconecte la batería del vehículo antes de cualquier instalación. Conecte el cable +12V al terminal BATT, el cable de masa a GND, y el cable de control remoto a REM. Utilice cables de alimentación de al menos 20 mm² y cables de altavoces de 2×2,5 mm². Instale un condensador de 1 Faradio si es necesario.

Qué hacer si el indicador PROTECTION está encendido?

La luz roja indica una protección activa. Verifique que no haya cortocircuito en los altavoces, que la impedancia total no sea inferior a 1 Ω, y que el amplificador no esté sobrecalentado. Deje enfriar antes de reutilizar.

Cómo ajustar la ganancia (INPUT LEVEL)?

Coloque el regulador INPUT LEVEL en MIN. Suba el volumen del autorradio a 2/3 del máximo. Luego gire el regulador hacia la derecha hasta obtener un nivel de sonido agradable sin distorsión.

Qué impedancia de altavoz puedo usar?

Este amplificador es estable en 1 Ω. Puede usar una carga de 1 a 8 Ω en modo monofónico. Para una potencia óptima, use una impedancia de 1 Ω.

Cómo usar el filtro subsónico?

El filtro subsónico (paso alto) corta las frecuencias muy bajas (5 a 50 Hz). Ajústelo con el potenciómetro dedicado para proteger su subwoofer de infragravés no deseados.

Puedo conectar un segundo amplificador?

Sí, el amplificador tiene una salida RCA Full Range (OUTPUT) que le permite conectar en cascada otro amplificador. Use cables RCA de calidad para evitar pérdidas de señal.

Cómo ajustar el bass boost?

El interruptor BASS BOOST ofrece una ganancia de 0 a +12 dB a 45 Hz. Seleccione la posición deseada. Un ajuste excesivo puede dañar los altavoces.

Qué hacer si el amplificador no se enciende?

Verifique el voltaje +12 V en el terminal BATT, la conexión de masa (GND) y la señal REMOTE (REM). Revise también los fusibles (4×30 A). Reemplácelos si es necesario por fusibles idénticos.

Cómo ajustar la fase?

El ajuste de fase (0° – 180°) permite alinear la polaridad del subwoofer con los altavoces delanteros. Ajústelo para obtener una integración de sonido óptima y una mejor respuesta en graves.

Qué potencia puedo obtener en 4 Ω?

En 4 Ω, el amplificador entrega 500 W RMS (1% THD+N) según la norma CEA-2000-A. Esta configuración es ideal para un subwoofer de 4 Ω.

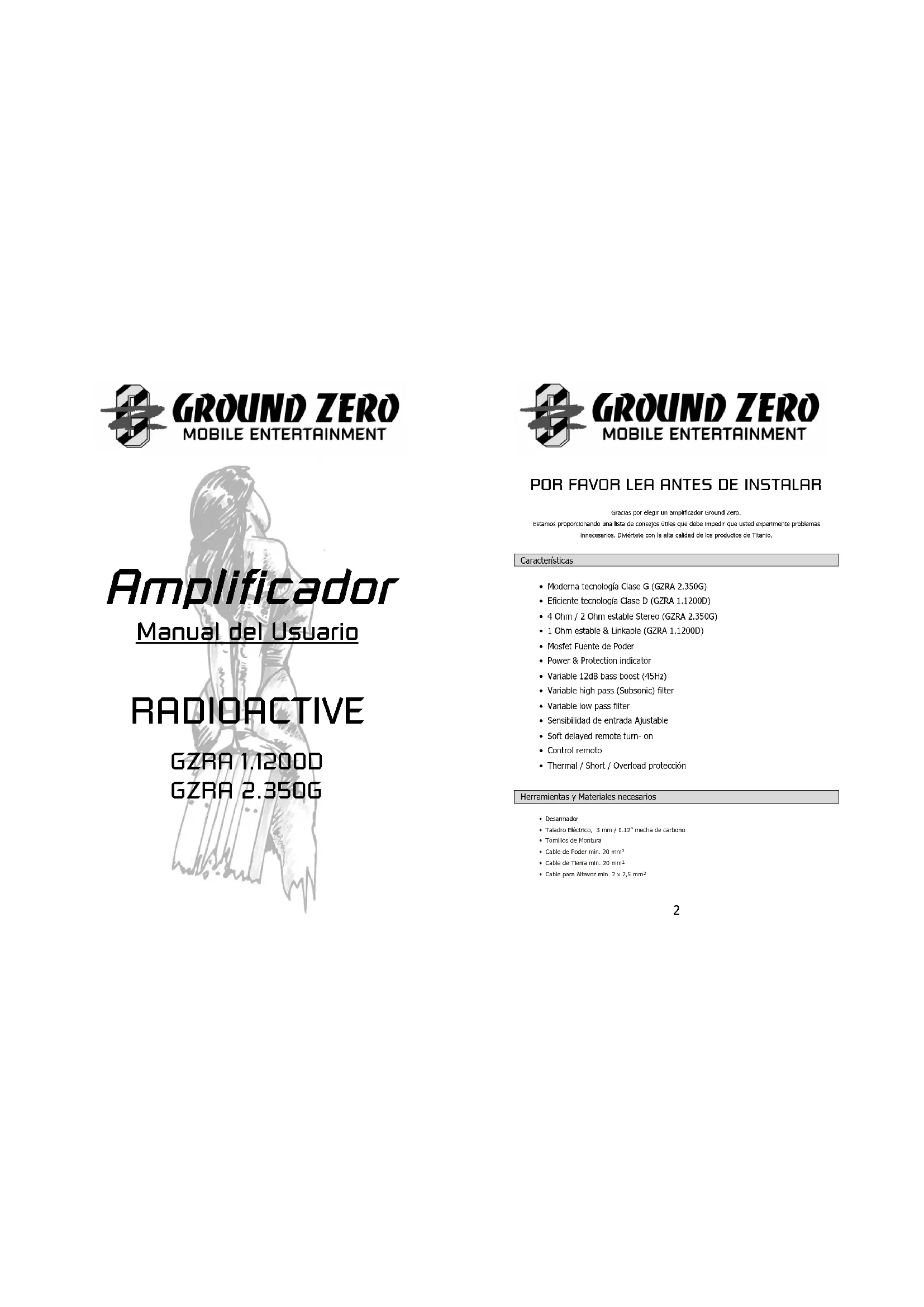

MANUAL DE USUARIO GZRA 1.1200D Ground Zero

Gracias por elegrir un amplificador Ground Zero.

Estamos proporcionando una lista de consejos titles que deben impedir que estad experimente problemas

Innecesarlos. Divertete con la aita calidad de los produits de Titanio.

Charclericas

Moderna Tecnologia Clase G (GZRA 2.350G)
- Eficiente Tecnologia Clase D (GZRA 1.1200D)
- 4 Ohm / 2 Ohm estable Stereo (GZRA 2.350G)
- 1 Ohm estable & Linkable (GZRA 1.1200D)
Mosfet Fuente de Poder
Power & Protection indicator
Variable 12dB bass boost (45Hz)
Variable high pass (Subsonic) filter
Variable low pass filter
Sensibility de entrada Ajustable
Soft delayed remote tum on
Control remoto
Thermal / Short / Overload proteccion

Herramentas y Materiales necessarios

Desarmador
- Taladro Eléctrico, 3 mm / 0.12" mecha de carbono
Tornillos de Montura
Cable de Poder min. 20 mm²
Cable de Tierra min. 20 mm²
Cable para Allavoz min. 2× 2,5mm^2

Por favor tome atencion!

• Como media de preparación, es comoerajble descntrar la bateria del vehiculo anteles de realizar la connection del cabledo de alimentacion 12 Voltos (visei en manjual de uso del vehiculo para mis Informacion).
• Por favor, tenga espesal cuidado el taladrar el metal del vehiculo. Su tanque de combustible o lines de freno puede ser dhada por puncton con la broca -esto poona causar defos o averfas de sus vehiculos y sus sistemas operativos.
• Nunga pase cables por encina de los ángulos aguidos o aflados. Es recommendable amortiquer la fuerite de alimentación del amplíficator con un你能ador de min. 1 farada para garantiar unutenamento estable de voltaje.

ATENSION!

Los sistemas de ata potencia de audio en unvehicleo se capaces de generate los niveles de presion sonora equivalentes a "Live Concert". La espacion continua a niveles exceptionally altos de volumen可以使 causer perdida de auditorio o datos. Ademias, la operation de unvehicleo de motor nelle se eschaue a los equipos de audio: a un volumen muy alto para perdurar su calidad por air. sonidos externos, tales como: bodinas, segalies de advertencia, o vehículos de emergencia, lo que constituya un peligto para el traffic potecarlo. En general, la operación de audio no como recommende escharar al volumen mas bajo possible durante la conducccion.

Planificacion de su Sistema

Antes de comenar la instalacion, considere lo singular:
a. Siienepreviarlemeliasedeclaraciondeotricompoundseneluturoasugeresedejean especipoaderuado,yqueesculpenclonlosrecursosderefrigeracion.
b. Si la radio o la fuente esta equipada con salidas pre-amplificador, es possible utiliser para corner el amplíficator y cornelear (amplificator) o los 25 allev死者traseres.

Montaje de su amplificador

a. Selecione un lugar adequado que se converte para el montaje, que sea accesible para el cabeado y queonga un amplo espacio para la circulation del aire para la refrigeracion.
b. Ullice el amplificador como plantilla para marcar los agujeros de montaje.

Atencion

Eljia una posicón de montaje en el que todos los cables están protegados de ser dafados por cordes cortantes, calor u otras conditiones. La connexion electrónica +12 voltas DC: deben ser concertada con un fusible y directamente en el bajo (+) de la batería. Aseguirée de que su radio y todos los other dispositivos esten desconnectados,minternas realizare la instalación de su sidemia.

Si necessita reemplazar el fusiible, cambelo por un fusiible con identica capacities al que se suminiera con el systema. El uso de un fusiible del tipo o capacities distinto peut resultar en dojo a esta系統, que no estaria cuberto por la garantia.

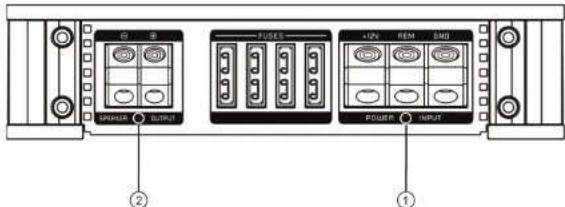

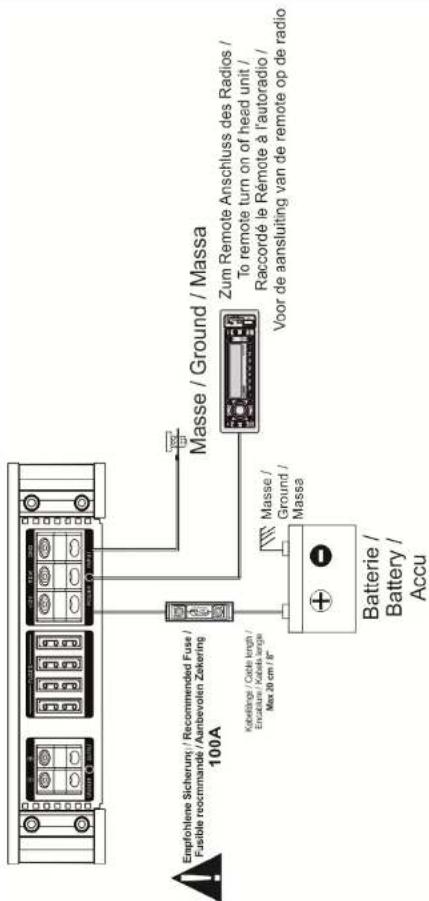

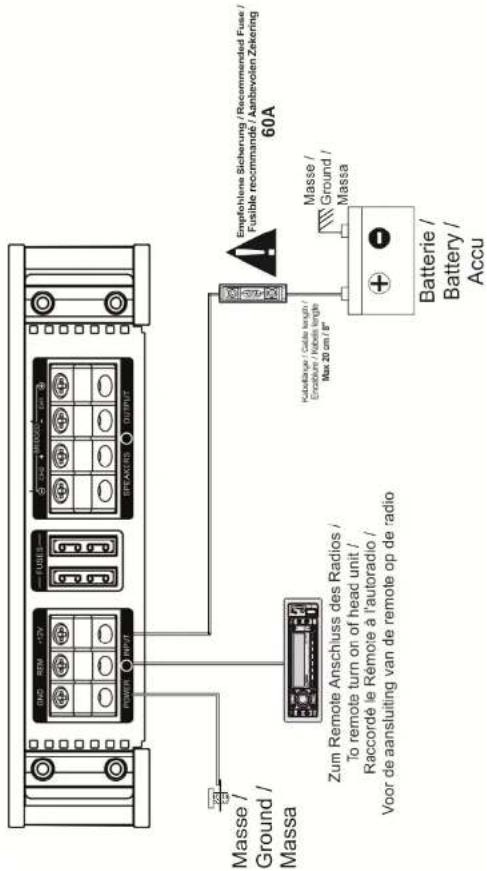

Acometida electrica-GZRA 1.1200D

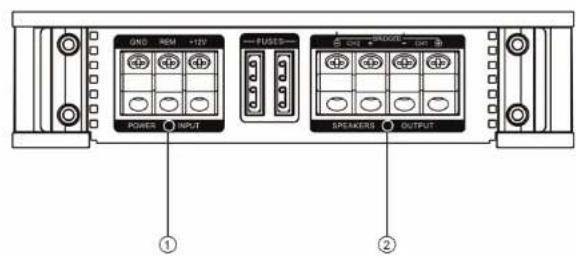

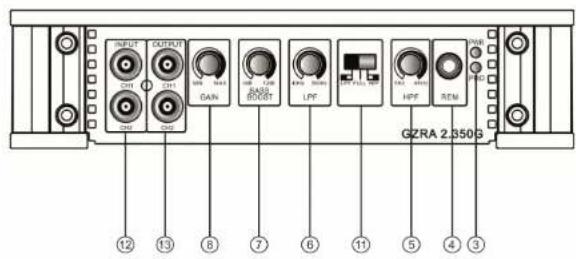

Controles y Funciones - GZRA 2.350G

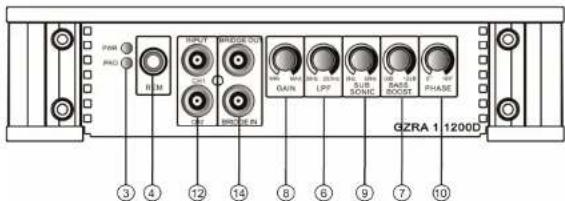

Controles y Funciones

1	Terminales de Potencia	GND -> Conexión Tierra RDM -> Termed remolde de la antenna BATT -> +12 Volt
2	Terminales de Altavoz Para convecurar os Altavocos
3	Indicator de Status	GREEN - OK RED - Error
4	Estrada Control remota Para convecurar el control remoldo del Subwoofer.
5	Control High pass (Subsonic)	Coqueo el switch en la posidón, 'HIGH'.Para ajustar el HPF crossover a la frequencia cieada realizando al控制器. Todas las Frequencias entre 5 y 4000Hz seran reproduccidas.
6	Control Low pass	Para la operación del subwoofer y Kidwoofer-Solo frequencies desde 40 Hz a 500Hz (GZRA 2.350G) seran reproduccidas (dependendo on la posidón del filto LPF).Cueco el switch del filto en la posidón, 'LOW'.Ajuste el control de LPF a la frequencia cieada con uso del control.En el ajuste LPF, también el HPF (subwoofo) está activado.Eso equals to a uniform bandpass of 5 Hz - 500 Hz (GZRA 2.350G).
7	Control Bass boost Para ajustar el nvel de bass basopost en el rango desde 0 a -12 dl.
8	Control de nvel de entrada Corredto Control引来 ajustar el nvel de entrada.
9	Controlador Subsonic (GZRA 1.1.200D)	Este control permitted ajustar y filtrar low frequencies en un rango entre 5 and 50 Hz. El problema reduce el movementismo mecanico del Xmas y augmenteda la calidad de uso del subwoofer.
10	Controlador Phase shift (GZRA 1.1.200D)	Este control permitted ajustar el canal del subwoofer channel in-phase con el system frontal.
11	Mode switch	Ajuste el crossover para la'utilisation oscigoda.LPF - Solo frequencies bajo (GZRA 2.350G); detajo: 40Hz -500Hz seran reproduccidas.FULL - Todas las fccuendas seran reproduccidas.HPF - Solo las frequencies medias y altas (sobre 5Hz - 400Hz) seran reproduccidas.En el ajuste LPF, también el HPF (subwoofo) está activado.Eso equals to a uniform bandpass of 5 - 500Hz (GZRA 2.350G).
12	Conectores de entrada	Terminal de connection para cables RCA.Para evitar fallas por favor use cables RCA dealla calidad.
13	Conexibles RSA Para convecjar amplificaciones adiconiales.
14	Linkmode Para convecjar amplificaciones adiconiales (linkmode).

Encendidodel Amplificador

El amplificador se enciende automalicamente unoos segundos despues de encender su radio.
Note: El amplificador se apaga temporalmente si se pone demaslado caliente,先进技术 automatcamente
una vez que se entraía
(Enel80°/176°F).

Ajuste del nivel de Audio

1. NIVEL (Min / Max): Dé voula complètement à la qu'ena à la posicón MIN
2. Gire el control del systema de sando para automoviles de volumen hasta, aproximamente dos
   tercios de toda su gamma.
3. Ajuste el nivel para Obtener un nivel como.

Conexión de los altavoces para el funcionacho mode de 3 vías - notas

El medio de operación de 3ñas permitted un suwonbero ser operado en modouno,¿micas que los altavocques principales estan operando en el estero. Deja el interruptor de crossover en la posidon "FULL",
El uso de un Capacitador non-polar de 100 voltos, para un crossover de HPF para fibras las freuencias bajo y una botnia de Alr-core o Fert-core con un dientebro minimo de 1 mm / 0.039* para el crossover de LPF para filtrar los freuencias alfas.
El valor del-capacitador y el inductor está escrito en la tabla singular. Los canales delantero y trazero de este amplificador篙en esta capacité de operacion. Só lo canales traneros de la izquierda y la derecha se mustran en los你能les imagedes.

Valores 6dB passive crossover

Frequencia	Inductor	Capacitador
80 Hz	7,5 mH	470 uF
100 Hz	6,5 mH	330 uF
120 Hz	5,5 mH	370 uF
150 Hz	4 mH	220 uF

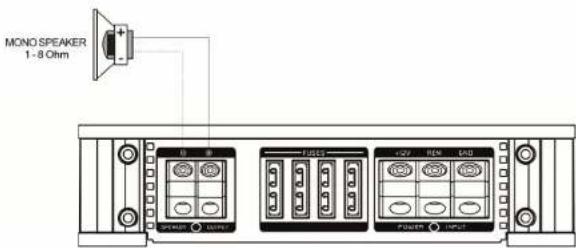

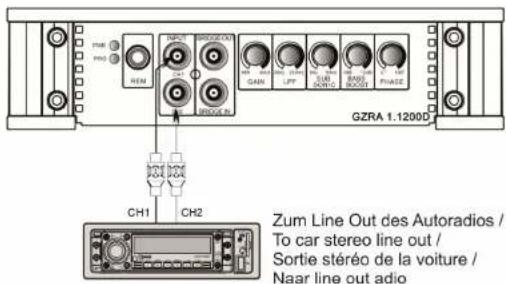

Cableado Esterego-GZRA 1.1200D

Lautsprecher Impedanz / Speaker impedance / Impedance haut perleur / Luidspreker impedantie

1~8 Ohm

Cableado Linkmode-GZRA 1.1200D

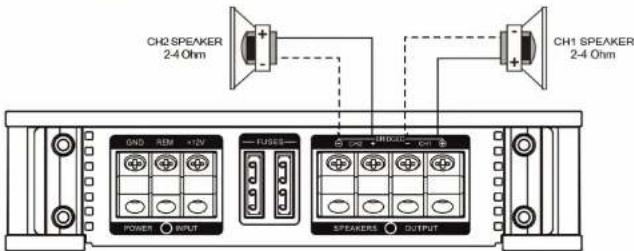

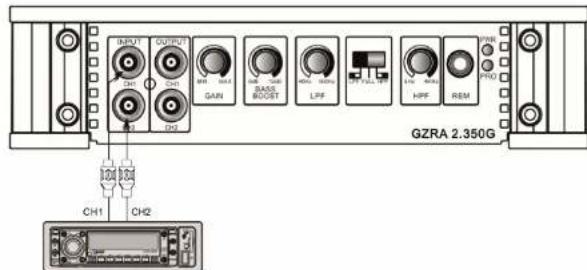

Cableado Estereo-GZRA 2.350G

Lautsprecher Impedanz / Speaker impedance /

Impedance haut perleur / Luidspreker impedantie

2~4 Ohm

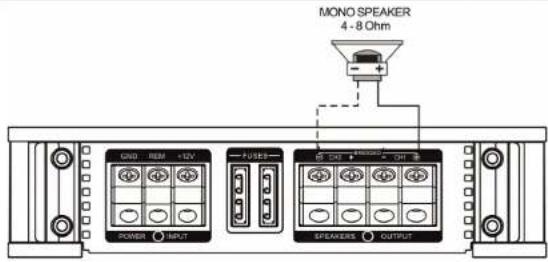

Cableado Mono-canal -GZRA 2.350G
Lautsprecher Impedanz / Speaker impedance / Impedance haut perleur / Luidspreker impedantie

4~8 Ohm

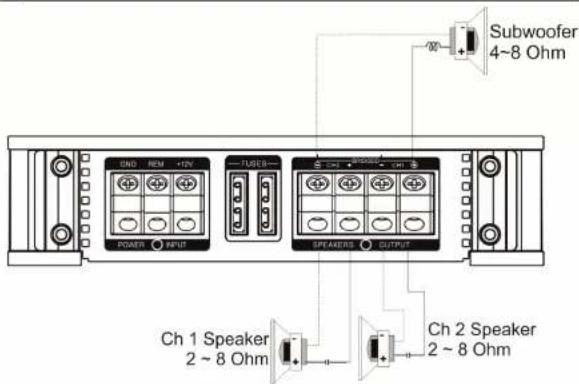

Operación 3 Vías -GZRA 2.350G
Spule / Inductor / Filtre pass bas / Spoel lowpass filter
Kondensator / Capacitor / Condensateur / Condensator Highpass Filter

Especificaciones

Model GZRA 1.1200D GZRA	2.350G
Tipology	1 Channel Class D-2 Channel Class G
RMS Power @ 4ΩCEA Standard CEA-2000-A	1 x 500 W (1% THD+N)1 x 500 W (10% THD-N)	2 x 200 W (1% THD-N)2 x 240 W (10% THD-N)
RMS Power @ 2ΩCEA Standard CEA-2000-A	1 x 850 W (1% THD+N)1 x 1000 W (10% THD-N)	2 x 320 W (1% THD-N)2 x 370 W (10% THD-N)
RMS Power @ 1ΩCEA Standard CEA-2000-A	1 x 1300 W (1% THD+N)1 x 1600 W (10% THD-N)	--
RMS Power @ 4Ω Bridged CEA Standard CEA-2000-A	--	1 x 640 W (1% THD-N)1 x 740 W (10% THD-N)
Damping factor	>100 >150
Signal to noise Ratio	>80 dB >90 dB
Lowpass	30 Hz - 250 Hz 40 Hz	-500 Hz
Highpass	-- 5 Hz - 4000 Hz
Bandpass	5 Hz - 250 Hz 5 Hz	500 Hz
Subsonic	5 Hz - 50 Hz --
Bass boost	0 ~ +12 dB (45 Hz) 0 ~ +12 dB (45 Hz)
Phase shift	0 ~ 180° --
Repuesta de Frecuencia	5 Hz - 250 Hz(+1 dB)	5 Hz - 38 KHz(+1 dB)
Sensibilidad Input	200 mV - 10 V (+5%)
Stereo Cinch Output	✓	✓
Bass remote control	✓	✓
Fuse	4 x 30A 2 x 35A
Dimensionles W x H x L mm	340 x 45 x 100 350 x 45 x 100
Dimensionles W x H x L Inch	13.4" x 1.77" x 7.5" 13.7" x 1.77" x 7.5"

Guía de problemas

Sintomas Puntos de Chequeo: Soluccion
No hay sonido	Esta el POWER LED iluminado?	Revise los fusiibles en el amplificador.Revised is el control renoito esté conectado.Compruebe conductores de la softel.Compruebe de nuevo el control.Compruebe sintonzador / navel de volumen de la cubierta.
	Esta el diagnostic LED iluminado?	Revise si el alavoz está en corte o si el amplificador esta sobrecalentado
El amplificador no inclende	El amplificador no tiene相关内容	Revise la corneas de los alvazos
	Noiene相关内容 el cable remoto con el recibidor encendido	Revise la corneas del Radio
No hay sonido en uno de los canales	Revisse la corneas del alvazor	Inspeccion si hay un cortocircuito o una corneas abierta
	Revisse la corneas de Audio	Reverso entradas inquejada yainaicha RCA para determinar si se está produciendo para que el amplificador
El amplificado se apaga a medio volumen / alto volumen	Revisse laarga de Impedancia de los Altavoces	Asequece ocdeobserver las recomendaciones impedancía del alvazó.(SI utilizes un medicor de ohimlos para comprar la resistencia del alvazó, por favor recuider que la resistencia DC y la Impedancia de AC pueda no ser la miñana.)
El Protección LED esta encendido	Apagado por Temperatura Baje el nodel de la unidad de Radio	Separar y aidar los cables de altavoces
	Corto en Cableado de Altavoces

Garantia limitada - produits defectosos deben ser dévúctulos en su embalaje original - por favoragre une copia de la feáura de compra original mostrando la Fecha de compra y una descripción detallada de la falía. Las falas producidas por sobrecarga, mal uso o para la utilitación del producto para el propietario de la competência no está tíbaleras por la garantia

Nos reservamos el derecho de hacercombos ophonas necessarias al producto sin informar a los clientses acerca de estp con apicacion.
