BEDIENUNGSANLEITUNG GZRA 1.1200D Ground Zero

Verstärker Bedienungsanleitung

Bitte sorgfältig lesen Vielen Dank, dass Sie sich für eine Endstufe der Marke Ground Zero entschieden haben. Unsere Kunden sind es gewöhnt, von Ground Zero die beste und modernste Technologie zu erhalten. Viel Spaß mit diesen Produkten.

Ausstattungsmerkmale

• Moderne Class G Technologie (GZRA 2.350G) • Effiziente Class D Technologie (GZRA 1.1200D) • 4 Ohm / 2 Ohm stabil Stereo (GZRA 2.350G) • 1 Ohm stabil & Linkbar (GZRA 1.1200D) • Mosfet Netzteil • Einschalt- und Schutzanzeige • 12dB Bass boost regelbar (45Hz) • Hochpass (Subsonic) regelbar • Tiefpass regelbar • Regelbare Eingangsempfindlichkeit • Einschaltverzögerung • Bass Lautstärkeregler • Temperatur / Kurzschluss / Überlast-Schutz Benötigte Materialien und Werkzeuge zur Installation

• Kreuzschlitz Schraubendreher • Bohrmaschine, 3 mm Metallbohrer • Befestigungsschrauben • Stromkabel min. 20 mm² • Massekabel min 20 mm² • Lautsprecherkabel min. 2 x 2,5 mm²3

Bitte unbedingt beachten!

• Fahrzeugbatterie vor der Installation abklemmen! (Hinweise in der Betriebsanleitung des KFZ beachten!)

• Keine Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!

• Kabel niemals über scharfe Kanten führen. Es ist empfehlenswert, die Stromversorgung der Endstufe mit einem Kondensator (Powercap) min. 1 F zu puffern, um eine stabile Betriebsspannung zu gewährleisten. WARNUNG ! Hochleistungsaudiosysteme in Fahrzeugen können den Schallpegel eines „Live“ Konzertes erzeugen. Dauerhaft extrem lauter Musik ausgesetzt zu sein, kann den Verlust des Hörvermögens oder Hörschäden zur Folge haben. Das Hören von lauter Musik beim Autofahren kann auch die Wahrnehmung (Warnsignale) beeinträchtigen. Im Interesse der allgemeinen Sicherheit empfehlen wir, beim Autofahren die Musik auf geringer Lautstärke zu hören.

Planung Vor der Installation sollten Sie folgende Punkte berücksichtigen: a) Bitte beachten Sie bei der Wahl des Einbauortes, daß eine ausreichende Luftzirkulation zur Kühlung des Gerätes gewährleistet ist. b) Wenn Ihr Radio mit Vorverstärkerausgängen ausgerüstet (RCA) ist, ist es ratsam, diese zu nutzen. Einbau des Verstärkers a) Den passenden Einbauplatz auswählen, zu dem die Leitungen leicht verlegt werden können und an dem es genügend Platz für die Luftzirkulation und Kühlung gibt. b) Den Verstärker als Schablone benutzen, um die Einbaustellen zu markieren. Den Verstärker entfernen und 4 Löcher bohren. Den Verstärker mit den vorgesehenen Schrauben befestigen. Warnung Bitte diese Systeme so einbauen, daß Elektroanbindungen vor Beschädigungen geschützt sind. +12 Volt DC Elektrokabel müssen auf der Batterieseite abgesichert sein. Bitte sicherstellen, daß das Radio und andere Geräte ausgeschaltet sind, wenn Sie die Geräte anschliessen. Wenn es notwendig ist, eine Gerätesicherung zu erneuern, verwenden Sie nur eine gleichwertige Sicherung. Wenn eine minderwertigere Sicherung benutzt wird, kann sie Schaden an dem ganzen System verursachen Dieser ist von der Garantie ausgeschlossen.

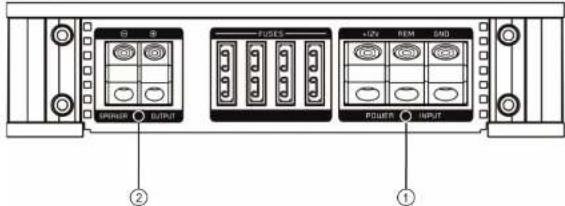

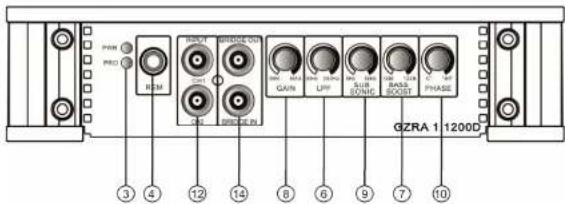

Einstellungen und Funktionen – GZRA 1.1200D7

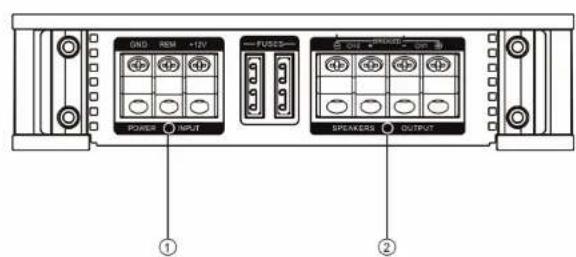

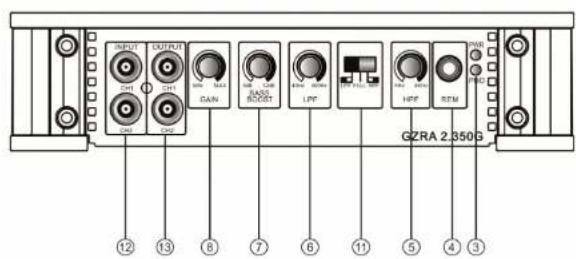

Einstellungen und Funktionen – GZRA 2.350G

Einstellungen und Funktionen

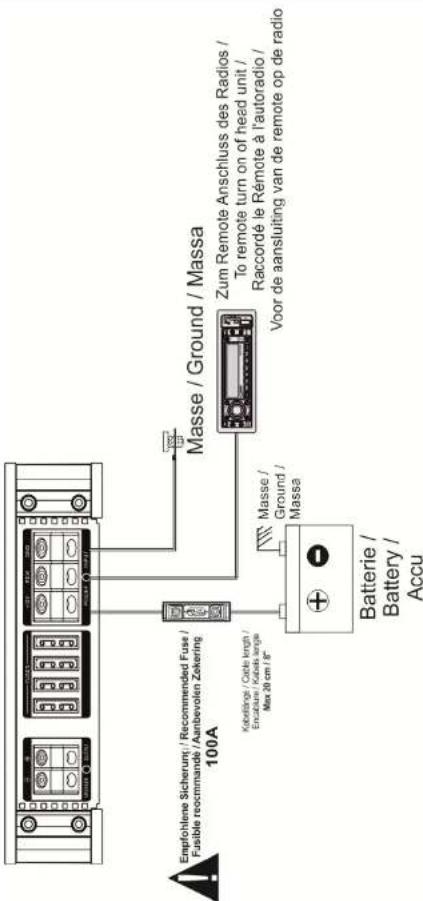

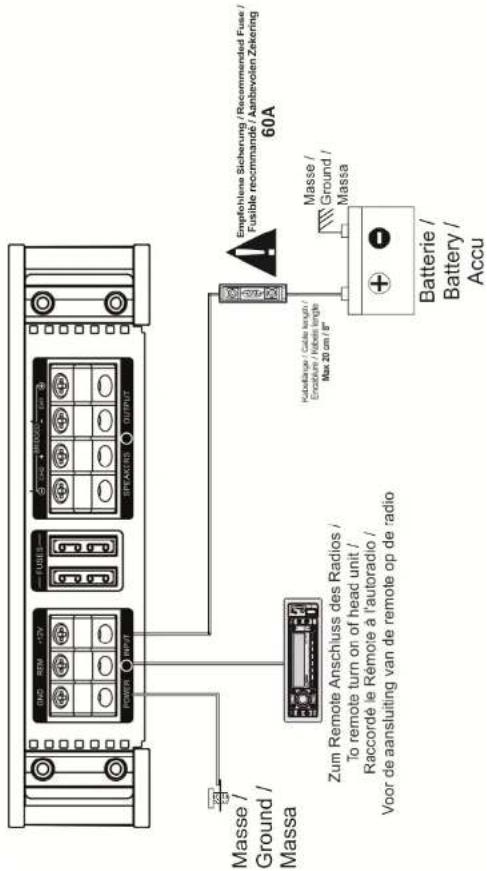

Stromanschluss GND -> Masse Anschluss REM -> Remote Antennenanschluss BATT -> +12 Volt 2 Lautsprecheranschlüsse Zum Anschluss der Lautsprecher 3 Zustandsanzeige

ROT – Fehler 4 Remote Control Eingang Zum Anschluss des Bass Lautstärkereglers.

High Pass Regler (Subsonic) Setzen Sie den Filter - Schalter auf “HIGH”. Justieren Sie die variable HPF Übergangsfrequenz mit dem Regler auf die gewünschte Frequenz. Es werden alle Frequenzen unterhalb 5 – 4000 Hz gefiltert. 6 Low Pass Regler Für Subwoofer- und Kickwooferbetrieb - Es werden nur noch Frequenzen unterhalb von 40 – 500 Hz (GZRA 2.350G) oder 30 – 250 Hz (GZRA 1.1200D) wiedergegeben (abhängig von der Reglerstellung des LPF Filters). Setzen Sie den Filter - Schalter auf “LOW”. Justieren Sie die variable LPF Frequenz mit dem Regler auf die gewünschte Frequenz. Bei der LPF-Einstellung ist ebenfalls der Highpass (Subsonic) aktiviert. Dies entspricht einem Bandpass Filter von 5 – 500 Hz (GZRA 2.350G) 7 Bass Boost Regler Zum Einstellen des Bass Boost Levels im Bereich von 0 bis +12 dB. 8 Gain Regler Mit diesem Regler regulieren Sie die Eingangsempfindlichkeit.

Subsonic Regler (GZRA 1.1200D) Zum Einstellen des Subsonic Filters im Bereich von 5 bis 50Hz.

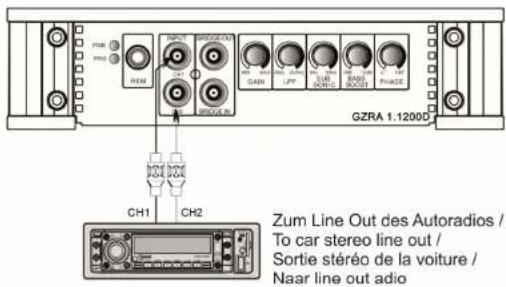

Phase Shift Regler (GZRA 1.1200D) Dieser Regler / Schalter erlaubt Ihnen, den Subwoofer phasenrichtig an das Frontsystem anzupassen. 11 Mode Schalter Stellen Sie die Weiche für die ausgewählte Anwendung ein. LPF - Nur tiefe Frequenzen 40 – 500 Hz (GZRA 2.350G) werden wiedergegeben. FULL - Alle Frequenzen werden übertragen. HPF - Nur mittlere und hohe Frequenzen (über 5 Hz – 4000 Hz) werden übertragen. Bei der LPF-Einstellung ist ebenfalls der Highpass (Subsonic) aktiviert. Dies entspricht einem Bandpass Filter von 5 - 500 Hz (GZRA 2.350G) 12 Input An diesen Anschlüssen schließen Sie die Cinchleitungen an. Um Störungen zu vermeiden, verwenden Sie bitte hochwertige Cinchkabel. 13 Output Zum Anschluss weiterer Verstärker. 14 Linkmode Zum Anschluss im Linkmodus9

Einschalten des Verstärkers

Der Verstärker schaltet sich automatisch einige Sekunden nach dem Einschalten des Radios ein. Achtung: Ihr Verstärker schaltet sich zeitweise aus, wenn er überhitzt ist, schaltet sich jedoch nach der Abkühlung automatisch wieder ein (ca. 80° C). Einstellung des Audiopegels

1. LEVEL (MIN/MAX): mit Linksdrehung ganz auf MIN drehen

2. Drehen Sie die Lautstärke am Radio auf ungefähr 1/3 der Höchstlautstärke

3. Stellen Sie am LEVEL- Regler eine angenehme Lautstärke ein

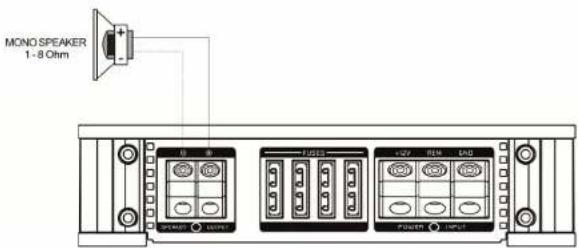

Lautsprecher Anschluss für Trimode Betrieb – Bemerkungen Der Trimodebetrieb ermöglicht es, einen Subwoofer Mono zu betreiben, während die Hauptlautsprecher in Stereobetrieb laufen. Bitte den Weichenschalter auf „Full“ – Stellung belassen. Benutzen Sie 100 V bipolare Kondensatoren für die Hochpassweichen, um tiefe Frequenzen wegzufiltern und Luft- oder Kernspulen mit einem Drahtdurchmesser von mind. 1mm für die Lowpassweiche, um die hohen Frequenzen zu blockieren. Die Kondensator- und Spulenwerte können Sie den der unten stehenden Tabelle entnehmen, die Front- und Rearkanäle des Verstärkers nehmen diese Werte an. In den folgenden Bildern werden nur die hinteren linken und rechten Kanäle gezeigt. Werte für 6dB Passivweiche

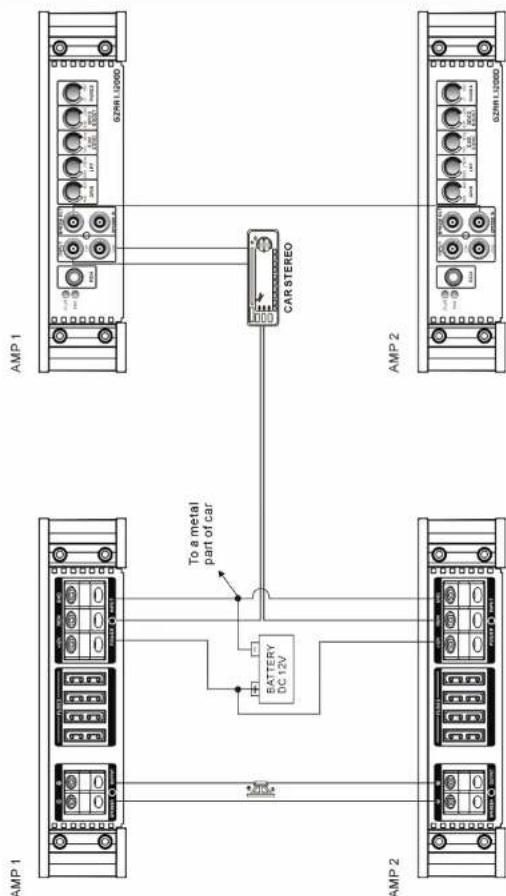

Linkmodus Anschluss – GZRA 1.1200D

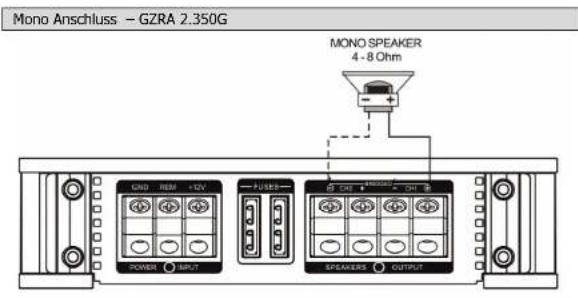

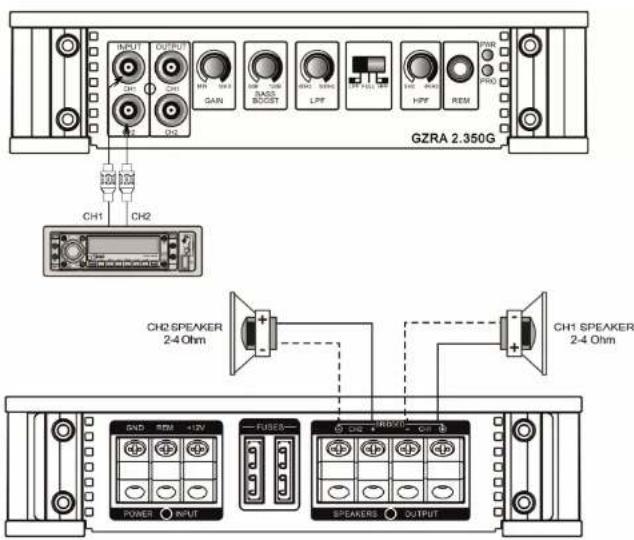

Mono Anschluss – GZRA 2.350G

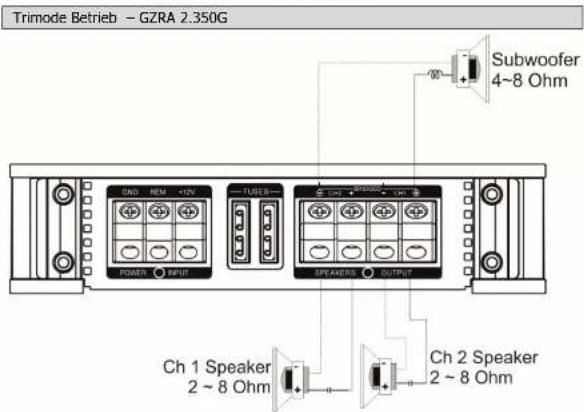

Trimode Betrieb – GZRA 2.350G

Bass-Pegelfernbedienung

Wenn irgendetwas nicht funktioniert

Problem Kontrolle Hilfe Kein Ton Leuchtet die PWR LED? Sicherung prüfen Remote Kabel prüfen +12 Volt prüfen Masse prüfen Leuchtet die PROT LED? Kurzschluss am Lautsprecher Gerät überhitzt Gerät defekt Verstärker schaltet nicht ein Keine Stromzufuhr Sicherung prüfen +12Volt prüfen Masse prüfen Keine Spannung am Remote Remote am Radio prüfen Verstärker schaltet bei Lautstärke ab Lautsprecherimpedanz prüfen Prüfen Sie, ob der Widerstand am LS Terminal von 1 Ohm nicht unterschritten wird Ton fehlt an einem Kanal Cinch / Lautsprecherkabel prüfen Kabel/Stecker beschädigt

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind.
