Producttype	5-kanaals versterker klasse A/B
Merk	Ground Zero
Model	GZTA 5120X
RMS-vermogen @ 4Ω (CEA-2006-A)	4 x 50 W + 1 x 180 W
RMS-vermogen @ 2Ω	4 x 70 W + 1 x 250 W
Gebrugd RMS-vermogen @ 4Ω (1% THD)	2 x 130 W (kanalen 1-4)
Afmetingen (L x H x D)	412 x 49 x 230 mm
Gewicht	Niet gespecificeerd (schatting ~2,5 kg)
Voeding	Dubbele Mosfet, +12V, zekering 2 x 35A
Hoogdoorlaatfilter	40 Hz - 4000 Hz (kanalen 1-4)
Laagdoorlaatfilter	40 Hz - 4000 Hz (kanalen 1-4), 40-250 Hz (kanaal 5)
Infrasoon filter	10 Hz - 50 Hz (kanaal 5)
Bass boost	12 dB bij 45 Hz
Faseverschuiving	0° - 160° (kanaal 5-6)
Signaal/ruisverhouding	> 75 dB
Harmonische vervorming (THD)	< 0.1%
Ingangsgevoeligheid	200 mV - 9 V
Bass remote	Inbegrepen (afstandsbediening)
Beveiligingen	Thermisch, kortsluiting, overbelasting
LED-indicator	Groen (OK) / Rood (beveiliging)
Installatie	Schroefmontage, vereist voedingskabel 16 mm², luidsprekerkabel 1,5 mm²
Onderhoud	Reinigen met een droge doek, vermijd vocht
Garantie	Volgens wettelijke rechten, retour in originele verpakking met ticket

Veelgestelde vragen - GZTA 5120X Ground Zero

Hoe sluit ik de versterker GZTA 5120X aan?

Sluit de +12V voedingskabel aan op de BATT-aansluiting, de massa op GND en de remote-draad op REM. Gebruik kabels met een minimale doorsnede van 16 mm² voor de voeding en 1,5 mm² voor de luidsprekers. Zorg ervoor dat de accu is losgekoppeld vóór installatie.

Wat te doen als de LED-indicator rood is (beveiliging)?

Het rode lampje duidt op een actieve beveiliging. Controleer mogelijke oorzaken: kortsluiting op de luidsprekers, te lage impedantie (lager dan 2Ω in stereo), oververhitting of voedingsfout. Schakel het apparaat uit, verhelp het probleem en start opnieuw.

Hoe stel ik de ingangsversterking in?

Zet de INPUT LEVEL-regelaar op MIN. Verhoog het volume van de autoradio tot 2/3 van het maximum. Draai vervolgens langzaam aan de regelaar tot u een aangenaam geluidsniveau zonder vervorming krijgt.

Kan ik de versterker in brugmodus gebruiken?

Ja, voor kanalen 1-4 kunt u ze bruggen om 2 x 130W RMS @ 4Ω (1% THD) te verkrijgen. Sluit de luidspreker aan tussen de positieve aansluitingen van de twee kanalen en laat de negatieve ongebruikt. De minimale impedantie in brugmodus is 4Ω.

Wat is de functie van het infrasone filter?

Het infrasone filter (10-50 Hz) op kanaal 5 snijdt de zeer lage frequenties onder het ingestelde bereik af, waardoor de subwoofer wordt beschermd tegen overmatige uitslag en de helderheid verbetert.

Hoe configureer ik een 3-weg systeem met de GZTA 5120X?

Gebruik de trimodus: sluit een subwoofer mono aan op kanaal 5 (of 5/6) met een laagdoorlaatfilter, en de voor-/achterluidsprekers op kanalen 1-4 in FULL- of HPF-modus. Externe condensator en spoel zijn nodig voor de wegfilters.

De versterker gaat niet aan, wat controleren?

Controleer de aansluiting van de REMOTE-draad (moet 12V krijgen van de autoradio), de +12V-voeding, de juiste massa en de staat van de zekering (2 x 35A). Als alles in orde is, moet het voedingslampje groen branden.

Welk vermogen kan ik verwachten bij 2 ohm?

Bij 2Ω stereo levert de GZTA 5120X 4 x 70W RMS + 1 x 250W RMS (kanaal 5). Zorg ervoor dat de luidsprekers dit vermogen aankunnen en dat de ventilatie voldoende is.

Hoe maak ik de versterker schoon?

Koppel het apparaat los. Gebruik een zachte, droge doek om stof te verwijderen. Gebruik geen chemicaliën of water. Zorg ervoor dat er geen vloeistof binnendringt.

Waar vind ik reserveonderdelen voor de GZTA 5120X?

Neem contact op met de klantenservice van Ground Zero of een erkende dealer. De zekeringen zijn standaard (2 x 35A, mes-type). Raadpleeg voor andere onderdelen de handleiding of de website ground-zero-audio.com.

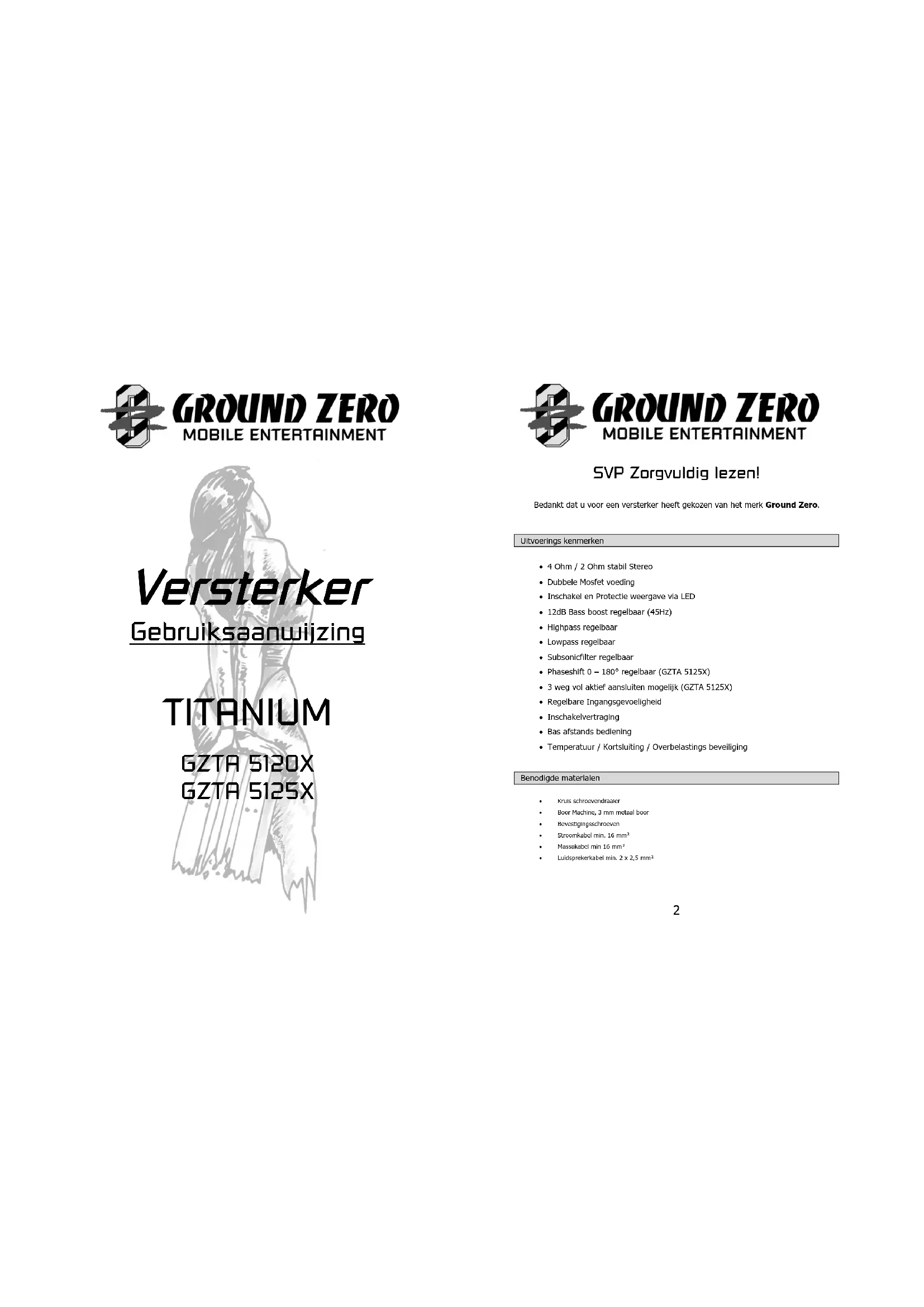

GEBRUIKSAANWIJZING GZTA 5120X Ground Zero

De Garantie bepalingen van alle door ground zero geleerde producten is volgens wettelijk bepalingen geregekeld, Een teauturnding kan alleen na duildelijke afrspraen en in de originele verpakking plaatsvinden.SVP een aankoopboen en een duildelijke storingsomschifting bijvoegen.Van garantie utgesloten zin den defiecnten door overbelasting, onkundig gebruik, of door deelname aan weestrijden (SPL) ontstaan,zijn.

Wij behoenden ons hetrecht om die hodge veränderingen of verbetegen aan het product door te voeren zinderde klant hierderer te informeren.

De Garantie bepalingen van alle door ground zero geleverde producten is volgens wellelige bepalingen geregold, Een tetoeruding kan alaan ne duuldeltige aftaspraen en de originele verpakking plaatsvinden. SVP een ankoopben en een duilctelige storingschiftijng bijvoegen.Van garantie utgesloten zin defecten door overbelasting, onkundig gebruk, of door deeanin aan weecrjden (SPL) ontstaan,zijn.

Wij behoenden ons hetrecht om de hodge veränderingen of verbetegen aan het product door te voeren zonder die kiant hierover te informieren.

De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijk bepalingen geregedel, Een teetourzending kan allaen ala dueldijke afsprak en in de orignete verpakking plaatsvinden.SVP een aankoopoen en een duidtijke storingsomschrifving bijvoegen.Van garantie utgesloten zij denfecten door overbelasting, onkundig gebruik, of door deineana weanestrijden (SPL) ontstaan,zijn.

Wij behouden ons hetrecht om de nodige verderingen of verzettiganten aan het product door te voeren zinderndeklant hierover te informeren.

SVP Zorgvuldig lezen!

Bedankt dat u voor een versterker heeft gekozen van het merk Ground Zero.

Ultvoerings kenmerken

• 4 Ohm / 2 Ohm stabil Stereo
• Dubbele Mosfet voeding
• Inschakel en Protectie weergave via LED
  12dB Bass boost regelbaar (45Hz)
• Highbpass regelbaar
  Lowpass regelbaar
• Subsonicfilter regelbaar
  Phaseshift 0-180regelbaar (GZTA 5125X)
• 3 veg vol aktief aansluiten möglichk (GZTA 5125X)
  Regelbare Ingangsgevoeligheid
• Inschakelvertraging
• Bas afstands bediening
• Temperatuur / Kortsluiting / Overbelastings beveiliging

Benodigde materialen

Krulis schroevendraier
Boor Machine, 3 mm metaal booR
Bewestigingssschroven
Stroomkabel min. 16 mm²
Massakabel min 16 mm
Luidsprekerkabel min. 2× 2,5mm^2

Opgelet!

Voor Installatie accu afsuiton, lot hierbl op dc voorwaanden van dc voertig leverancier
Let op met de montage dat u nist in de benzinezank boot, remildingen of andere kntdeke delien.
Kabels nooit over schere karten lesen. Het is aan te bewelen een buffercondensator yan ten

minste 1 Farad voor evt. spanningsverliezen te installereren.

Waarschuwing!

Hoogvermögen versterkers konnen uw gehoort beschadigen

Let altid op dat u huldplensten altid kurz waarnemen, door uw geluidsnivo waarop aan te

passen.

Planning

Voor de Inbouw de volgende punten In acht nomen:

a) Zoek een Inbouwplaats die do versterker geon schad opleverd, zong ervoord dat de versterker good
kan Koekn
b) Sluit deze versterker aidfd direkt met de RCA van uw radio aan.

Inbouw van de versterker:

a) Paats de verssterker zo, zdat kabels makkelijk en zonder spanning aan de versberker bevestigd
kunen xnd
b) Gehruik de xersterkr als siaoloon op de uileindeluk inbouwneats te haoien zet de xersterke
alld met a schyeyen yast.

Waarschuwing:

Zorg erovat dat u de versbraker installierand zonder spanning op de kabelo, moniter in die vodingskapels alsigt die anstenvlen zerilizing op maxima 3cm vanaf de acu.

Mocht het nodig zichen ekzerding in de verskrutteren waissden grabur dan aljbd dedezeerde waards aan saangcogen.
Bj verkeerde zekerder waarden kan er emstige schade aan de verskrutteren onstaa die butten wlr garnante veliee.

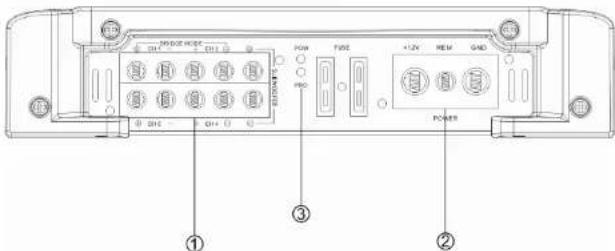

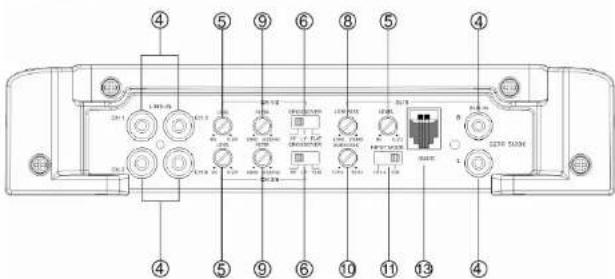

Installingen en funkties - GZTA 5120X

GZTA 5120X

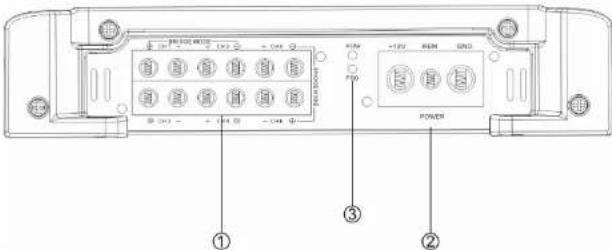

Installingen en funkties - GZTA 5125X

GZTA 5125X

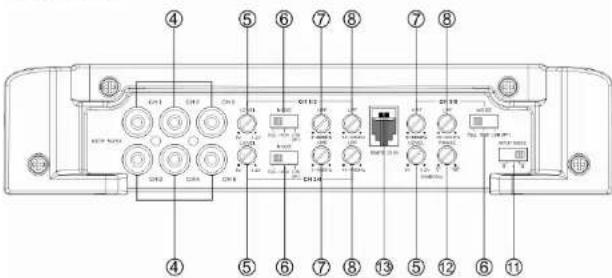

Installingen en funkties

1. Luidsproker		Aemulitant tv subwoofer
2	Stroomaansluitingen	GND -> MassaREM -> RemotaBATT -> +12 Volt
3 LED		Groen - OKRood - four
4	Cinch Ingang	Dirkt vorbinden an RCA uitt van uw radio,ngangsgeweiglich
5	Input Levelregelaar Regelen van de	Stel het filiter near verw inLFP - Alleen Bes freq. (40Hz - 4000Hz), (GZTA 5120X Kanaal 5: 40 Hz- 250 Hz)FULL - Volcdig freq. bezirk.HPF - Alleen mid-hoog, (GZTA 5125X boven 5 Hz - 4000 Hz / GZTA5120X boven 40 Hz - 4000 Hz)GZTA 5125X: Even bandpass filter kregt u als u subwoo en lowpass inschakkel tuser 5 en 4000 Hz.
6	Mode Schakelaar	Er worden allen neag Frequentie van 40-4000Hz wengegeveen (GZTA5120X: 40-250Hz) aftenkelijk van de indelling van het LPF Filiter. Zelde fiiberschakaar op "LOW"on stel de reglaar of op dc gewinstefficente
7	Low Pass Reglaar	Zet de filiter schakelaar op "High" en stel de gewinste HPI overgangsfrequentie met de reglaar op dc gewinste waarde, er worden:frequenciesussen 5-4000Hz wengegeveen (GZTA 5120X 40-4000Hz)
8	High Pass Regelaar(Subsonic)	Aftenkelijk van de Schakelaar kutu hier het High of Lowpass filterInstallenussen 40-4300Hz
9	Filter Regelaar	Voor het utillifeten van de lage10 - 50 Hz schadlichte frequencies. Deze boperd te mechancielleutislag van die wofder.
10	Subsonic Regelaar(GZTA 5120X Kanaal 5)	Deze schakelaar hiedt u de mogelijheid te kieren hooverl kanalen uwit Instituten, zo kutu u de GZTA 5125X met b.vaar 2 kanalenInstuten.
11	Input Mode Schakelaar	Hier kutu u kieren o f kanaal 5 van de GZTA 5120X met Cinch ingang5-6 ensluurd of met het signal van kanaal 1 U/m 4
12	Phase Shift Reglaar	Hammenegell u de phase corretdie om uw wofaar aan te fronten aan het frontysystem (GZTA 5120).
14	Remote Control ingang	Voor de aemsuling van de externe bas regelaar

Ingangs modus GZTA 5125X

2: BJI deze instelling kunt u alle 6 kanalen met Cinch Ingang 1 en 2 aansturen, DIt is aan te bevelen om biv. een

3weg aktive set aan te sturen, u verbind dan kanaal 1 en 2 met de front ultgang van uw radio toestel.

4:kanai 5 cn 0,worden door hct opgeteide signalan van kanai 1/2 cn 3/4 voor den yen signal.

Dtt is aileen zinvol als kanaal 5-6 als subwoofer kanaal gebrukt wordt.

Verbind hiervor svp de chnch ultgangen van de Headunit met kanaal 1s en % van de versterker

6: Met deze Insteling kunt u elk kanaai apart aansturen door de headunit of processor.

Inschaken van de versterker

De versterker schakeid automatisch binnen enkele seciden na het inschakelen van de radio in.
Bij oververhittig schakeid de versteker autonatsch ut (ca. 80° C).

Instelling Ingangsntvo

1. LEVEL (MIN/MAX): near links draien en komplect op Min zieten
2. Radio op 2/3 geluidinivo instellen
3. LEVEL (MIN/MAX): hier rechts draien voor het gewerste nivo

Luidspreker aansluitingen Tri-Mode

Deve verslerkers kunt u Tri-Made aansluren

D.m.v condensatoren tussen de luidsprhers en een spoel tussen de subwoofer.

Hieronder ziet u de tabel vende te gebruilen waeres.

Frequency Spoel Kondensator
80 Hz 7,5 mH 470 uF
100 Hz 6,5 mH 330 uF
120 Hz 5,5 mH 370 uF
150 Hz 4 mH 220 uF

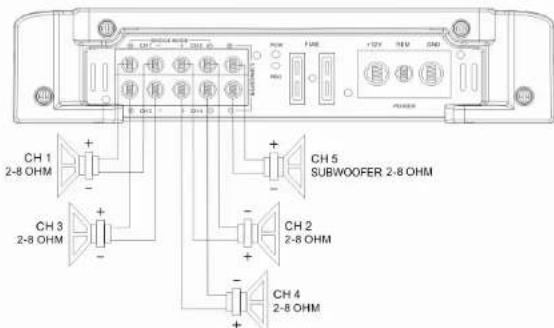

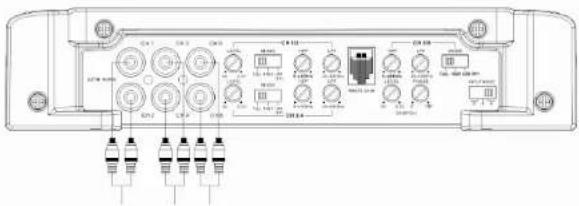

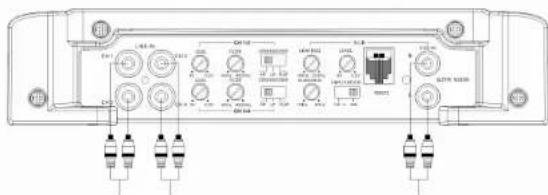

Stereo aansluitingen - GZTA 5120X

Stereo Anschluss / Wiring / Connexion / Aansluiting

Zuma Line Out des Autoradios / To car Stereo line out /Sortie stérisde la volture / Naar line out radio

Lautsprecher Impedanz / Speaker impedance /
Impedance haut parleur / Luidspreker impedantie
2~8 Ohm

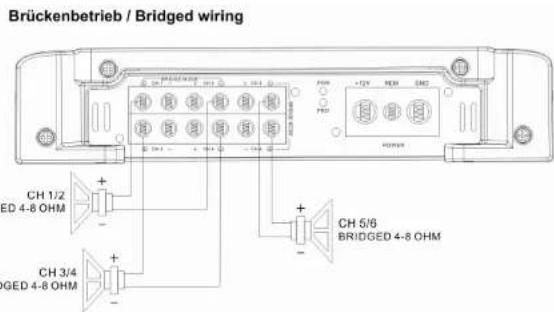

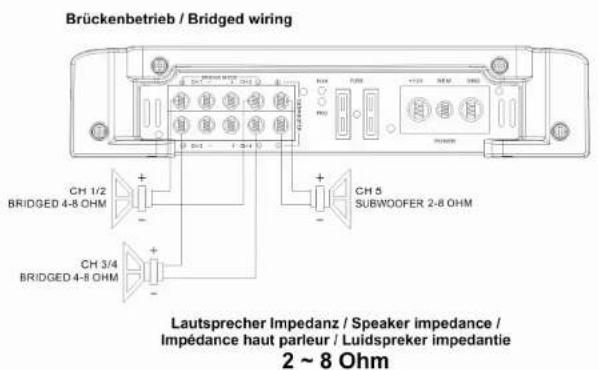

Gebrudg-GZTA5120X

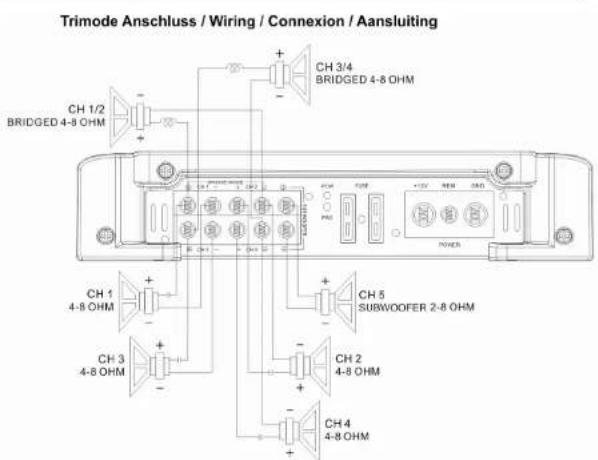

Trimode aansluitingen - GZTA 5120X

Lautsprecher Impedanz / Speaker impedance / Impedance haut parleur / Luidspreker impedantie 2~8 Ohm

Spule / Inductor / Filtr Pass bas / Spoel Lowpass Filter
— — Kondensator / Capacitor / Condensatour / Condensator Highpass Filter

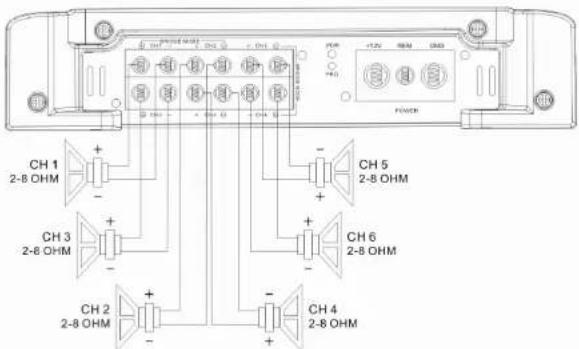

Stereo aansluitingen-GZTA 5125X

Stereo Anschluss / Wiring / Connexion / Aansluiting

Zum Line Out des Autoradios / To car stereo line out /Sortie stéreo de la voiture / Naar line out radio

Lautsprecher Impedanz / Speaker impedance / Impedance haut parleur / Luidspeker impedantie 2~8 Ohm

Gebrudg-GZTA 5125X

Lautsprecher Impedanz / Speaker impedance / Impedance haut parleur / Luidspreker impedantie 4~8 Ohm

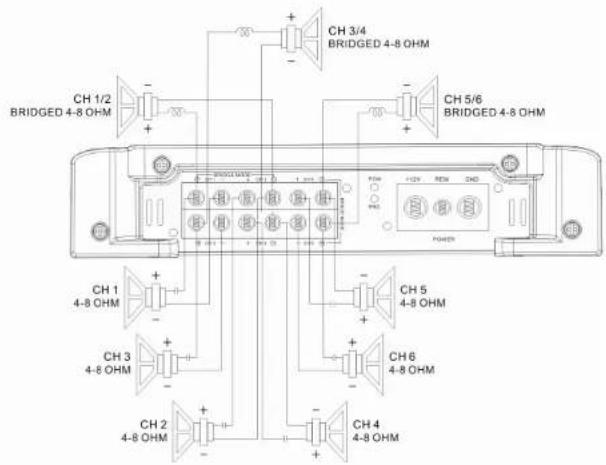

Trimode aansluitingen-GZTA 5125X

Trimode Anschluss / Wiring / Connexion / Aansluiting
Lautsprecher Impedanz / Speaker impedance / Impedance haut parleur / Luidspreker impedantie 4 8 Ohm

Technische data

Model GZTA 5120X GZTA 5125X
Typ	5 Kanaal Class A/B 6 Kanaal Class A/B
RMS Power @ 4ΩCEA Standard CEA-2006-A	4 x 50 W & 1 x 180 W (1% THD-N)	4 x 60 W & 2 x 120 W (1% THD+)
RMS Power @ 2ΩCEA Standard CEA-2006-A	4 x 70 W & 1 x 250 W (1% THD-N)	4 x 80 W & 2 x 180 W (1% THD+)
RMS Power @ 4Ω Linkmode CEA Standard CEA-2006-A (1% THD-N)	2 x 130 W (Kanal 1-4)	2 x 160 W (Kanal 1-4) & 1 x 360 W (Kanal 5-6)
RMS Power @ 4Ω Linkmode CEA Standard CEA-2006-A (100% THD-N)	2 x 170 W (Kanal 1-4)	2 x 190 W (Kanal 1-4) & 1 x 420 W (Kanal 5-6)
Dempingsfaktor	>100
Signal to noise Ratio	>75 dB
Lowpass filter	40 Hz - 4000 Hz (Kanal 1-4) & 40 - 250 Hz (Kanal 5)	40 Hz - 4000 Hz
Highpass filter	40 Hz - 4000 Hz (Kanal 1-4) 5 Hz - 4000 Hz
Subsonic filter	10 Hz - 50 Hz (Kanal 5) 5 Hz - 4000 Hz
Bandpass filter	10 Hz - 250 Hz (Kanal 5) 5 Hz - 4000 Hz
Phaseshift	- 0" - 180" (Kanal 5-6)
Frequency bereik	5 Hz - 38 KHz (±1 GB)
Ingangsgeveeligheid	200 mV - 9 V (±5%)
THD	< 0,1 % < 0,1 %
Bass Remote	✓ ✓
Zekering	2 x 35A 2 x 40A
Afmetingen B x H x L mm	412 x 49 x 230 4/2 x 49 x 230
Afmetingen B x H x L inch	16.22" x 1.93" x 9.06" 16.50" x 1.93" x 9.06"
