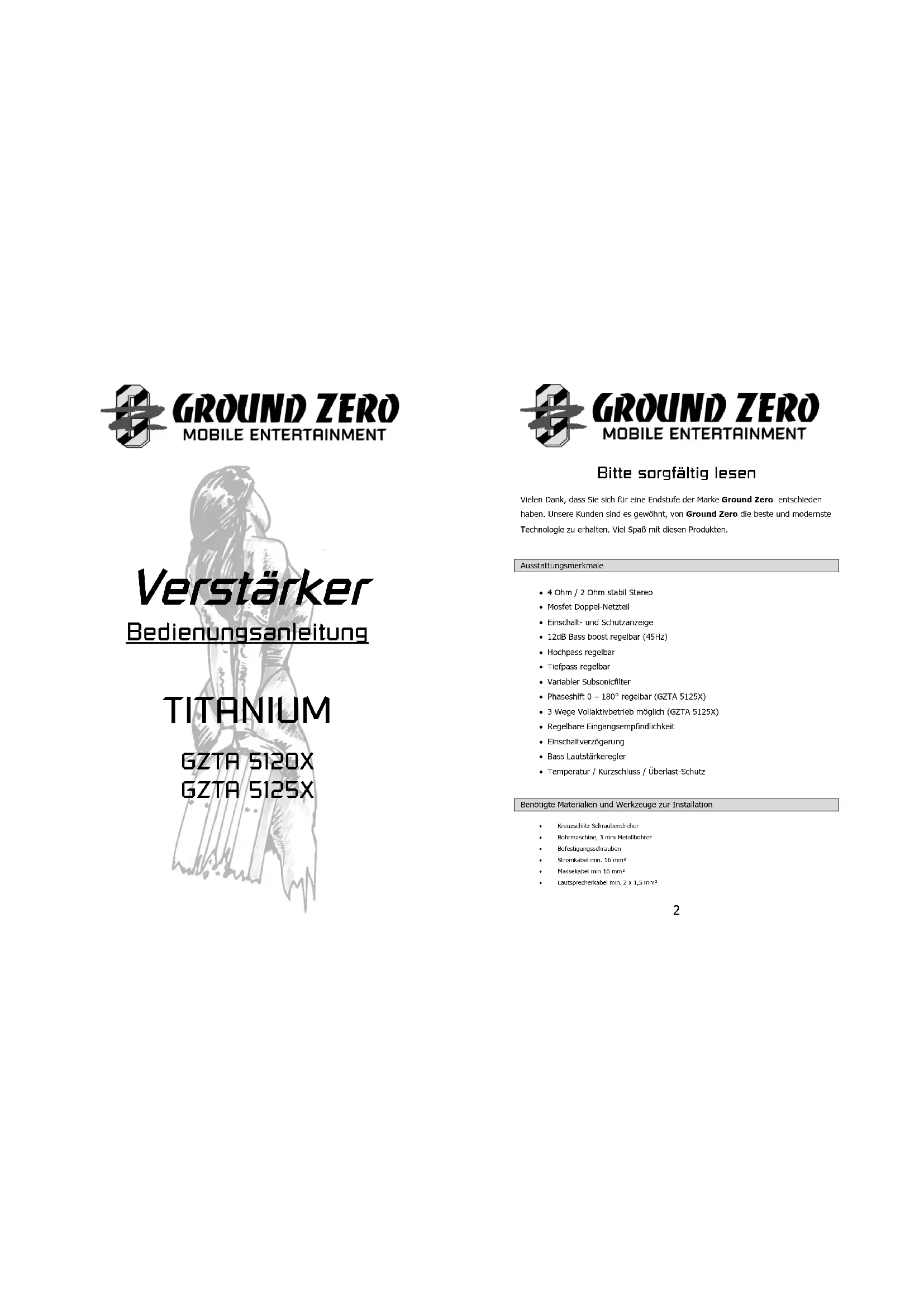

BEDIENUNGSANLEITUNG GZTA 5120X Ground Zero
Verstärker Bedienungsanleitung
Bitte sorgfältig lesen Vielen Dank, dass Sie sich für eine Endstufe der Marke Ground Zero entschieden haben. Unsere Kunden sind es gewöhnt, von Ground Zero die beste und modernste Technologie zu erhalten. Viel Spaß mit diesen Produkten.
Ausstattungsmerkmale
- 4 Ohm / 2 Ohm stabil Stereo • Mosfet Doppel-Netzteil • Einschalt- und Schutzanzeige • 12dB Bass boost regelbar (45Hz) • Hochpass regelbar • Tiefpass regelbar • Variabler Subsonicfilter • Phaseshift 0 – 180° regelbar (GZTA 5125X) • 3 Wege Vollaktivbetrieb möglich (GZTA 5125X) • Regelbare Eingangsempfindlichkeit • Einschaltverzögerung • Bass Lautstärkeregler • Temperatur / Kurzschluss / Überlast-Schutz Benötigte Materialien und Werkzeuge zur Installation
- Kreuzschlitz Schraubendreher
- Bohrmaschine, 3 mm Metallbohrer
- Befestigungsschrauben
Bitte unbedingt beachten!
- Fahrzeugbatterie vor der Installation abklemmen! (Hinweise in der Betriebsanleitung des KFZ beachten!)
- Keine Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
- Kabel niemals über scharfe Kanten führen. Es ist empfehlenswert, die Stromversorgung der Endstufe mit einem Kondensator (Powercap) min. 1 F zu puffern, um eine stabile Betriebsspannung zu gewährleisten. WARNUNG ! Hochleistungsaudiosysteme in Fahrzeugen können den Schallpegel eines „Live“ Konzertes erzeugen. Dauerhaft extrem lauter Musik ausgesetzt zu sein, kann den Verlust des Hörvermögens oder Hörschäden zur Folge haben. Das Hören von lauter Musik beim Autofahren kann auch die Wahrnehmung (Warnsignale) beeinträchtigen. Im Interesse der allgemeinen Sicherheit empfehlen wir, beim Autofahren die Musik auf geringer Lautstärke zu hören.
Planung Vor der Installation sollten Sie folgende Punkte berücksichtigen: a) Bitte beachten Sie bei der Wahl des Einbauortes, daß eine ausreichende Luftzirkulation zur Kühlung des Gerätes gewährleistet ist. b) Wenn Ihr Radio mit Vorverstärkerausgängen ausgerüstet (RCA) ist, ist es ratsam, diese zu nutzen. Einbau des Verstärkers a) Den passenden Einbauplatz auswählen, zu dem die Leitungen leicht verlegt werden können und an dem es genügend Platz für die Luftzirkulation und Kühlung gibt. b) Den Verstärker als Schablone benutzen, um die Einbaustellen zu markieren. Den Verstärker entfernen und 4 Löcher bohren. Den Verstärker mit den vorgesehenen Schrauben befestigen. Warnung Bitte diese Systeme so einbauen, daß Elektroanbindungen vor Beschädigungen geschützt sind. +12 Volt DC Elektrokabel müssen auf der Batterieseite abgesichert sein. Bitte sicherstellen, daß das Radio und andere Geräte ausgeschaltet sind, wenn Sie die Geräte anschliessen. Wenn es notwendig ist, eine Gerätesicherung zu erneuern, verwenden Sie nur eine gleichwertige Sicherung. Wenn eine minderwertigere Sicherung benutzt wird, kann sie Schaden an dem ganzen System verursachen Dieser ist von der Garantie ausgeschlossen.

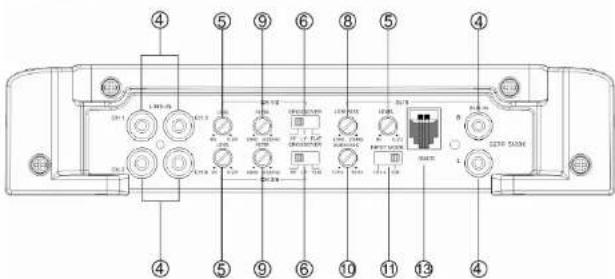

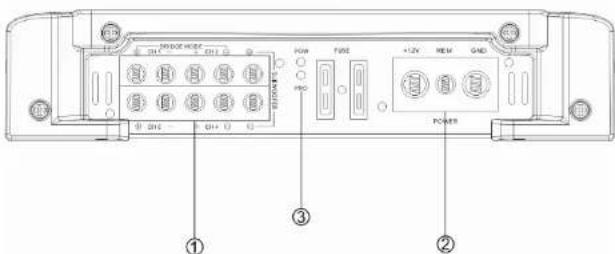

Einstellungen und Funktionen – GZTA 5120X5

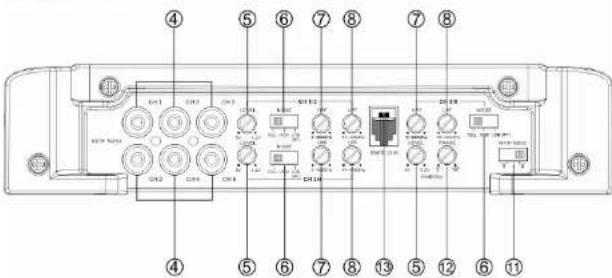

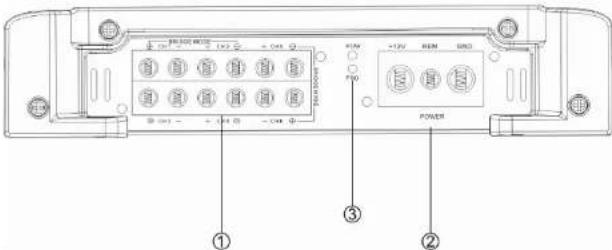

Einstellungen und Funktionen – GZTA 5125X
Einstellung und Funktionen 1 Lautsprecheranschlüsse Zum Anschluss der Lautsprecher
Stromanschluss GND -> Masse Anschluss REM -> Remote Antennenanschluss BATT -> +12 Volt 3 Zustandsanzeige GRÜN
ROT – Fehler 4 Cinch Eingänge
n diesen Anschlüssen schließen Sie die Cinchleitungen an. Um Störungen zu vermeiden, verwenden Sie bitte hochwertige Cinchkabel. 5 Input Levelregler Mi
diesem Regler regulieren Sie die Eingangsempfindlichkeit. 6 Mode Schalter Stellen Sie die Weiche für die ausgewählte Anwendung ein. LPF - Nur Bassfrequenzen (unter 40 Hz – 4000 Hz) ( GZTA 5120X Kanal 5: 40 Hz – 250 Hz) werden wiedergegeben. FULL - Alle Frequenzen werden übertragen. HPF - Nur mittlere und hohe Frequenzen ( GZTA 5125X : über 5 Hz – 4000 Hz / GZTA 5120X : über 40 Hz – 4000 Hz ) werden übertragen. GZTA 5125X: Bei der LPF-Einstellung ist ebenfalls der Highpass (Subsonic) aktiviert. Dies entspricht einem Bandpass Filter von 5 bis 4000 Hz 7 Low Pass Regler Es werden nur noch Frequenzen bis 40 Hz - 4000 Hz ( GZTA 5120X Kanal 5: 40 Hz – 250 Hz) wiedergegeben (abhängig von der Reglerstellung des LPF Filters). Setzen Sie den Filter - Schalter auf “LOW” („LP“). Justieren Sie die variable LPF Frequenz mit dem Regler auf die gewünschte Frequenz.
High Pass Regler (Subsonic) Setzen Sie den Filter - Schalter auf “HIGH”. Justieren Sie die variable HPF Übergangsfrequenz mit dem Regler auf die gewünschte Frequenz. Es werden alle Frequenzen zwischen 5 Hz – 4000 Hz ( GZTA 5120X: 40 Hz – 4000 Hz) wiedergegeben. 9 Filter Regler Je nach Stellung des Mode Schalters lässt sich hier, entweder High- oder Low-passfilter von 40 Hz – 40000 Hz einstellen.

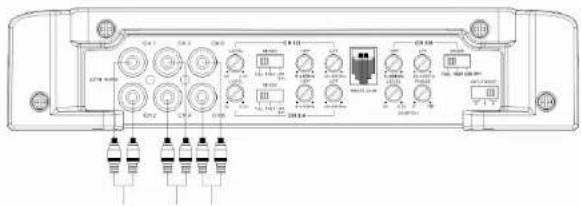

Subsonic Regler (GZTA 5120X Kanal 5) Zum Einstellen des Subsonic Filters im Bereich von 10 bis 50Hz. 11 Input Mode Schalter Dieser Schalter erlaubt Ihnen, die Anzahl der belegten Cincheingänge zu wählen. So lassen sich die 6 Kanäle der GZTA 5125X mit nur einem 2 Kanal-Cinchkabel betreiben. Hier können Sie wählen, ob der 5. Kanal der GZTA 5120X mit Cincheingang 5/6 oder mit dem Summensignal aus 1/2/3/4 betrieben wird. 12 Phase Shift Regler Dieser Regler / Schalter erlaubt Ihnen, den Subwooferkanal der GZTA 5120X phasenrichtig an das Frontsystem anzupassen. 14 Remote Control Eingang Zum Anschluss des Bass Lautstärkereglers. Input Mode GZTA 5125X 2: Bei dieser Einstellung lassen sich alle 6 Kanäle mit dem Cinch-Eingang Ch 1 und Ch 2 betreiben. Dies empfiehlt sich vor allem beim Aktiv-Betrieb eines 3 Wege Frontsystems. Hierzu verbinden Sie bitte z.B. den Front Cinch- Ausgang der Headunit mit Ch 1/2 des Verstärkers. 4: Die Kanäle 5 und 6 werden mit dem Summensignal aus Kanal 1/2 und 3/4 versorgt. Dies ist nur sinnvoll, wenn die Kanäle 5 und 6 als reine Subwooferkanäle genutzt werden. Verbinden Sie hierzu bitte, z.B. die Front und Rear Cinch-Ausgänge der Headunit mit Ch 1/2 und Ch 3/4 des Verstärkers. 6: Hier lässt sich jeder Kanal mit einem eigenen Signal betreiben. Dies ermöglicht die Steuerung jedes einzelnen Kanals von Headunit oder Prozessor.7
Einschalten des Verstärkers
Der Verstärker schaltet sich automatisch einige Sekunden nach dem Einschalten des Radios ein. Achtung: Ihr Verstärker schaltet sich zeitweise aus, wenn er überhitzt ist, schaltet sich jedoch nach der Abkühlung automatisch wieder ein (ca. 80° C). Einstellung des Audiopegels
1. LEVEL (MIN/MAX): mit Linksdrehung ganz auf MIN drehen
2. Drehen Sie die Lautstärke am Radio auf ungefähr 1/3 der Höchstlautstärke
3. Stellen Sie am LEVEL- Regler eine angenehme Lautstärke ein
Lautsprecher Anschluss für Trimode Betrieb – Bemerkungen Der Trimodebetrieb ermöglicht es, einen Subwoofer Mono zu betreiben, während die Hauptlautsprecher in Stereobetrieb laufen. Bitte den Weichenschalter auf „Full“ – Stellung belassen. Benutzen Sie 100 V bipolare Kondensatoren für die Hochpassweichen, um tiefe Frequenzen wegzufiltern und Luft- oder Kernspulen mit einem Drahtdurchmesser von mind. 1mm für die Lowpassweiche, um die hohen Frequenzen zu blockieren. Die Kondensator- und Spulenwerte können Sie den der unten stehenden Tabelle entnehmen, die Front- und Rearkanäle des Verstärkers nehmen diese Werte an. In den folgenden Bildern werden nur die hinteren linken und rechten Kanäle gezeigt. Werte für 6dB Passivweiche

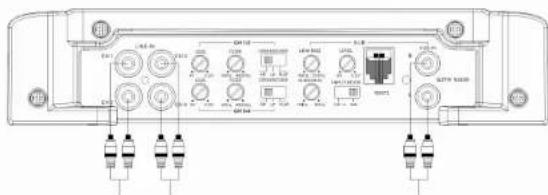

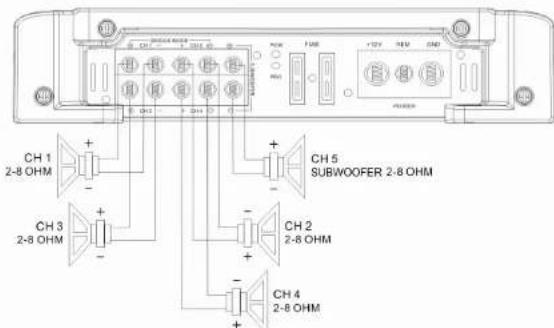

Stereo Anschluss – GZTA 5120X9

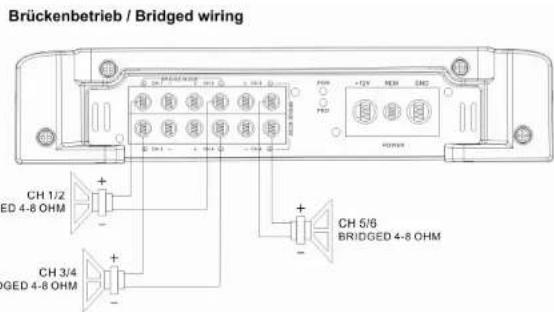

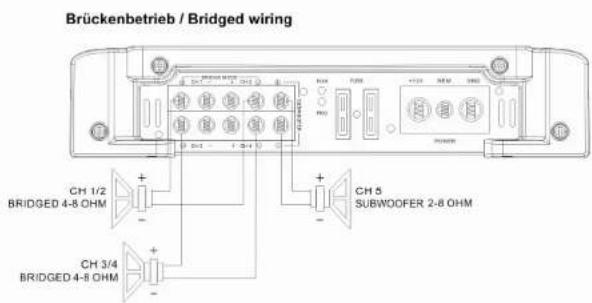

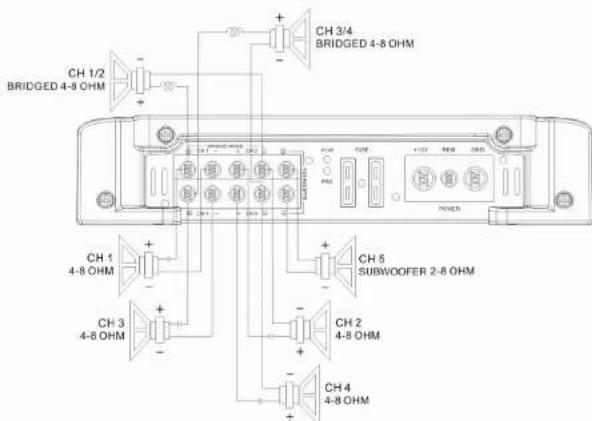

Brückenbetrieb – GZTA 5120X
Trimode Betrieb – GZTA 5120X11

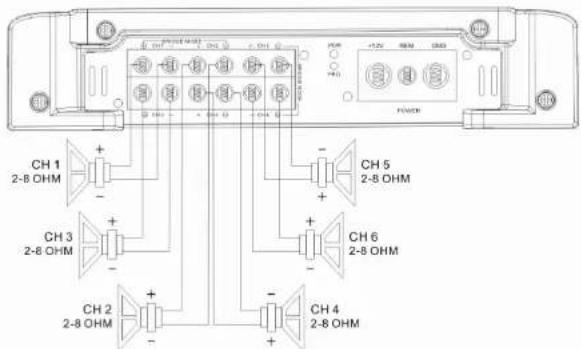

Stereo Anschluss – GZTA 5125X

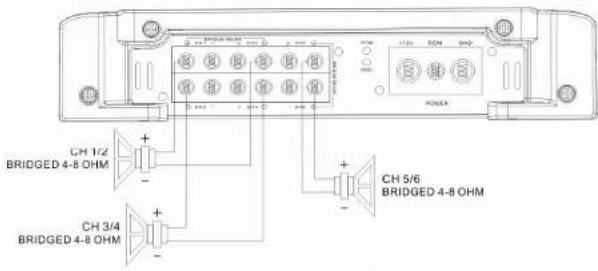

Brückenbetrieb – GZTA 5125X13

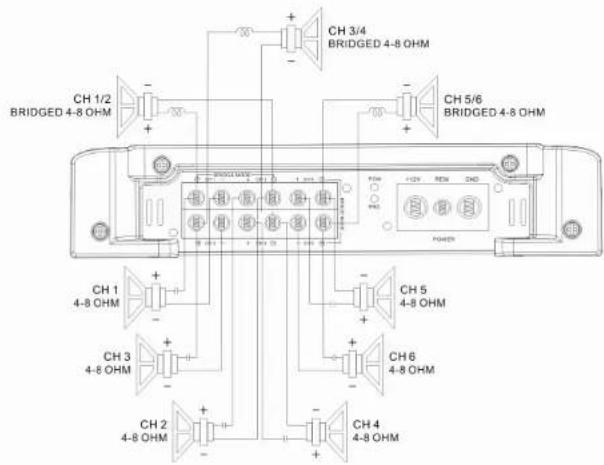

Trimode Betrieb – GZTA 5125X
Wenn irgendetwas nicht funktioniert
Problem Kontrolle HilfeKein Ton Leuchtet die PWR LED? Sicherung prüfenRemote Kabel prüfen +12 Volt prüfen Masse prüfen Leuchtet die PROT LED? Kurzschluss am Lautsprecher Gerät überhitzt Gerät defekt
erstärker schaltet nicht ein Keine Stromzufuhr Sicherung prüfen +12Volt prüfen Masse prüfen Keine Spannung am Remote Remote am Radio prüfen
erstärker schaltet bei Lautstärke ab Lautsprecherimpedanz prüfen Prüfen Sie, ob der Widerstand am LS Terminal von 1 Ohm nicht unterschritten wird Ton fehlt an einem Kanal Cinch / Lautsprecherkabel prüfen Kabel/Stecker beschädigt
