Type de canal	4 Ohm / 2 Ohm stéréo
Mode	Bridge / stéréo
Protection	Protection contre les surcharges et court-circuits
Réponse en fréquence	10-50000 Hz
Haut-parleur	Subwoofer 1 Ohm
Réglage des graves	Haut niveau
Réglage des aigus	Variable
Réglage du volume	Variable
Filtre passe-bas	Variable
Réglage du gain	3 voies (GZTA 5120X / 5125X)
Sensibilité d'entrée	Réglable
Protection thermique	Oui
Protection contre les courts-circuits	Oui
Température de fonctionnement	Non précisé
Matériaux de montage	Vis, écrous, rondelles
Outils nécessaires	Tournevis, clé à molette

FOIRE AUX QUESTIONS - GZTA 5120X Ground Zero

Comment réinitialiser mon autoradio Ground Zero GZTA 5120X ?

Pour réinitialiser votre autoradio, appuyez simultanément sur les boutons 'Power' et 'Reset' pendant environ 5 secondes. L'écran s'éteindra puis redémarrera.

Pourquoi mon autoradio ne s'allume-t-il pas ?

Vérifiez les connexions de l'alimentation et assurez-vous que le fusible n'est pas grillé. Si le problème persiste, contactez le service client.

Comment connecter mon smartphone à l'autoradio GZTA 5120X ?

Pour connecter votre smartphone, activez le Bluetooth sur votre appareil et sélectionnez 'GZTA 5120X' dans la liste des appareils disponibles. Entrez le code PIN si demandé.

Mon autoradio ne lit pas certains fichiers audio. Que faire ?

Assurez-vous que les fichiers audio sont dans un format compatible (MP3, WAV, etc.). Vérifiez également que la clé USB ou le support de stockage est correctement formaté.

Comment régler la luminosité de l'écran de l'autoradio ?

Accédez au menu 'Réglages', puis sélectionnez 'Affichage'. Vous pourrez ajuster la luminosité selon vos préférences.

Comment mettre à jour le firmware de mon GZTA 5120X ?

Téléchargez la dernière version du firmware depuis le site officiel de Ground Zero et suivez les instructions fournies pour effectuer la mise à jour via USB.

Y a-t-il un moyen de personnaliser les stations de radio ?

Oui, vous pouvez personnaliser vos stations en maintenant enfoncé le bouton de la station que vous souhaitez enregistrer jusqu'à ce que vous entendiez un bip. Cela enregistrera la station sur cette touche.

Pourquoi le son de mon autoradio est-il déformé ?

Vérifiez les paramètres d'égalisation et assurez-vous que les haut-parleurs sont correctement installés. Un haut-parleur défectueux peut également causer des distorsions.

Mon autoradio ne reçoit pas de signal radio. Que faire ?

Assurez-vous que l'antenne est correctement connectée. Si le problème persiste, essayez de réinitialiser l'autoradio ou testez-le dans une autre zone géographique.

Comment activer le mode d'économie d'énergie sur le GZTA 5120X ?

Accédez aux 'Réglages', puis sélectionnez 'Économie d'énergie' et activez l'option correspondante pour réduire la consommation d'énergie lorsque le véhicule est à l'arrêt.

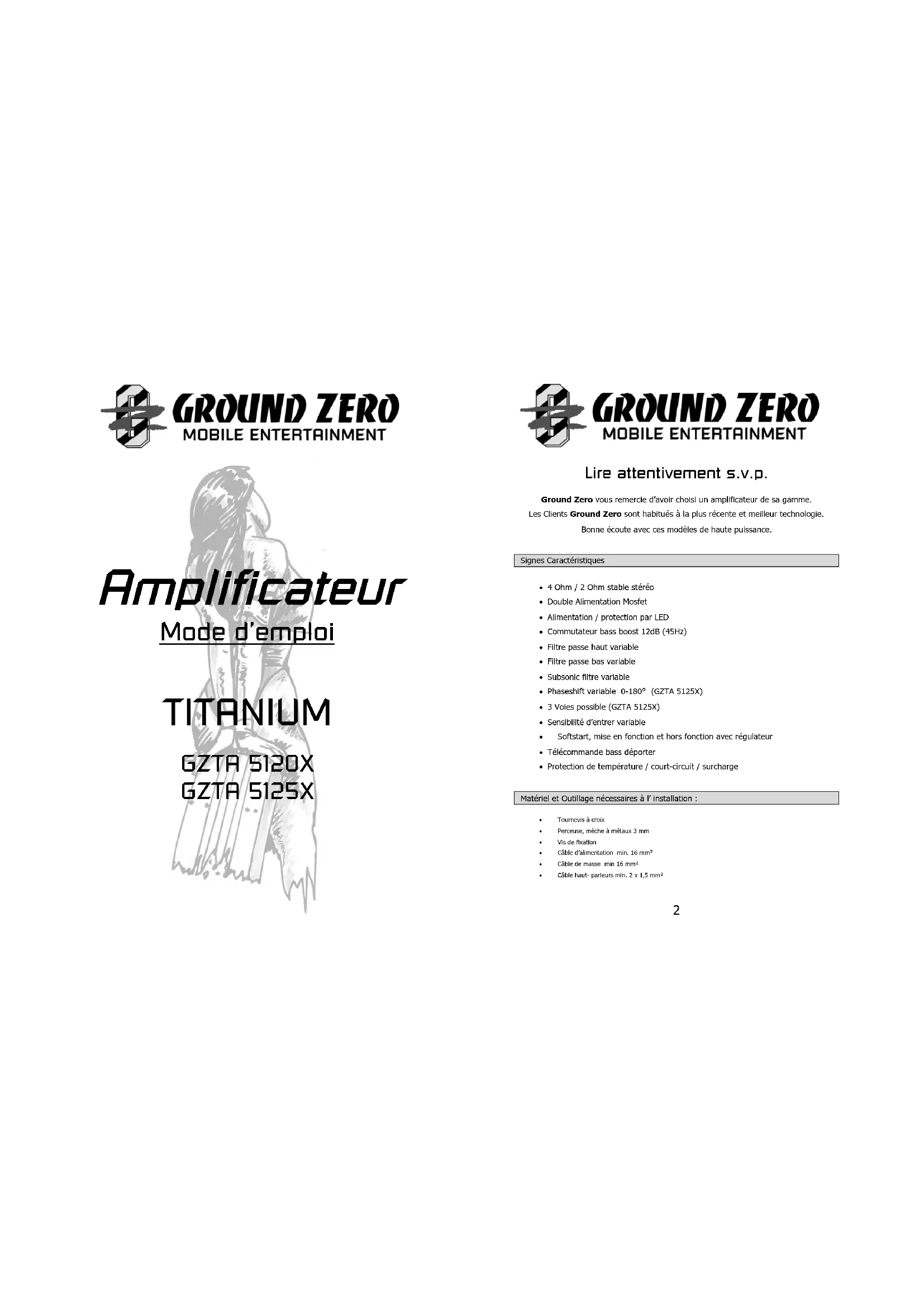

MODE D'EMPLOI GZTA 5120X Ground Zero

Lire attentivement s.v.p. Ground Zero vous remercie d’avoir choisi un amplificateur de sa gamme. Les Clients Ground Zero sont habitués à la plus récente et meilleur technologie. Bonne écoute avec ces modèles de haute puissance. Signes Caractéristiques

• 4 Ohm / 2 Ohm stable stéréo • Double Alimentation Mosfet • Alimentation / protection par LED • Commutateur bass boost 12dB (45Hz) • Filtre passe haut variable • Filtre passe bas variable • Subsonic filtre variable • Phaseshift variable 0-180° (GZTA 5125X) • 3 Voies possible (GZTA 5125X) • Sensibilité d’entrer variable
• Softstart, mise en fonction et hors fonction avec régulateur
• Télécommande bass déporter • Protection de température / court-circuit / surcharge Matériel et Outillage nécessaires à l’ installation :

• Perceuse, mèche à métaux 3 mm

• Câble de masse min 16 mm²

• Câble haut- parleurs min. 2 x 1,5 mm²3

• Débrancher la batterie du véhicule avant l’installation ( Ces instructions font référence dans l'AUTOMOBILE!)

• Ne pas percer dans le réservoir, la canalisation freins ou autres pièces importantes du véhicule.

• Ne jamais passer les câbles sur un bord tranchant. Il est conseillé de mettre un condensateur de min 1 Farad entre la batterie et l’amplificateur. Mise en garde ! Le système audio de haute performance peut reproduire ,dans les véhicules, une intensité sonore semblable a un concert « LIVE ». Une durée extrême de musique peut provoquer la perte de l’audition ou une diminution de celle ci. L’écoute de musique .à haut volume, en roulant, peut provoquer une diminution de l’attention. Dans votre intérêt et votre sécurité, nous vous conseillons d’écouter la musique avec un volume réduit en conduisant.

Planification: Avant l’installation ces quelques points sont à prendre en considération a) Attention au choix de l’emplacement du montage , une circulation d’air est nécessaire pour un bon fonctionnement des appareils. b) Il est conseillé d’utiliser les sorties Pré-Ampli ( RCA) de votre autoradio, si celle ci est munie. Installation de l’amplificateur : a) Choisissez l’emplacement idéal pour que le câblage soit posé sans difficulté avec un espace suffisamment pour une circulation d’air et un refroidissement constant. b) Utiliser l’amplificateur comme modèle pour marquer l’emplacement du montage. Retirer l’amplificateur et percer 4 trous. Fixer l’amplificateur à l’aide des vis prévues à cet effet. Mise en garde: Montez ce système de façon à ce que les raccordements électroniques soient protégées d’éventuelles détériorations. Les câbles électriques +12V DC coté batterie doivent être protégés et prenez garde à ce que la Radio et/ou autres appareils soient éteints lors du branchement. S’il est nécessaire de renouveler le fusible d’un appareil utilisez seulement ceux de même unité de tension. N’utilisez pas de fusible avec unité de tension différente à celle utilisée, cela pourrait provoquer des dommages que la garantie ne pourra couvrir.

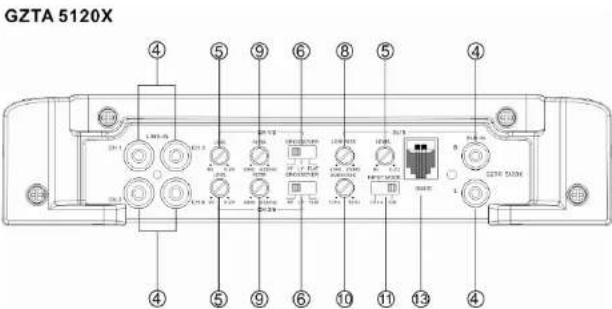

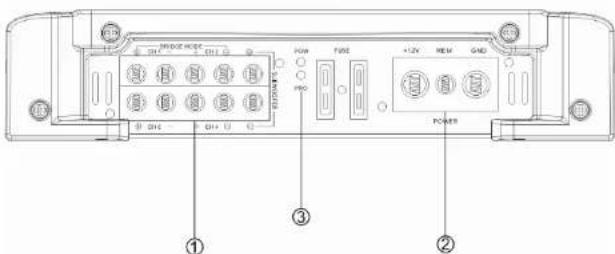

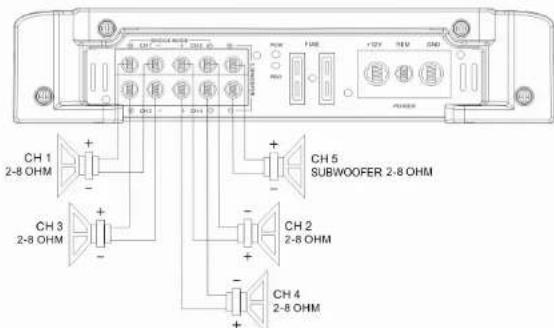

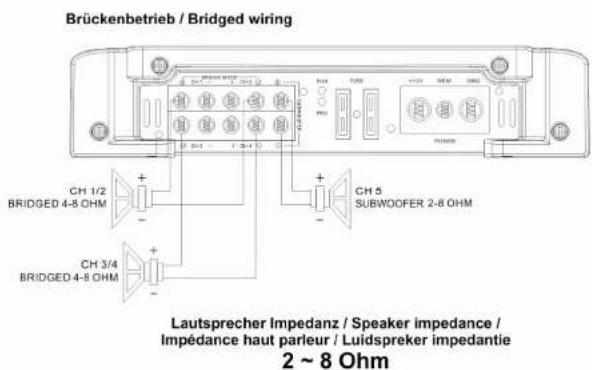

Connexion et réglages – GZTA 5120X5

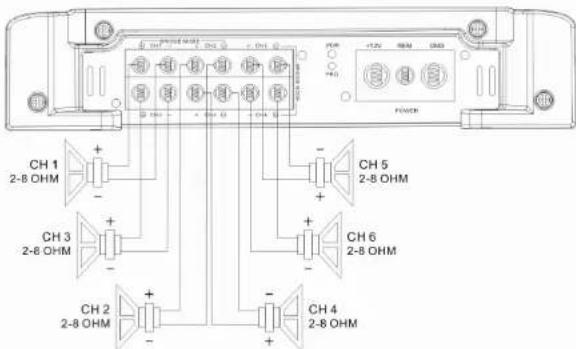

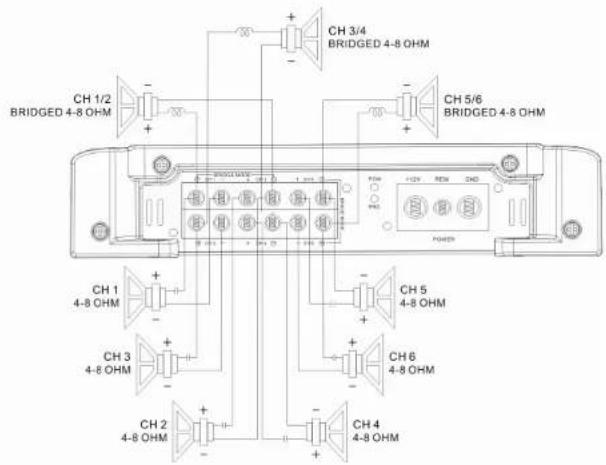

Connexion et réglages – GZTA 5125X

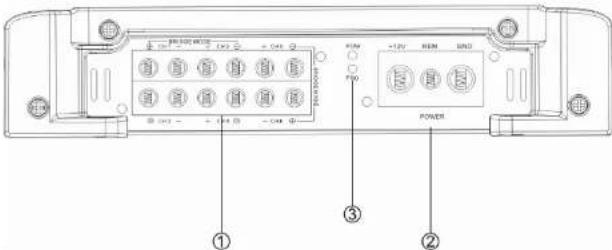

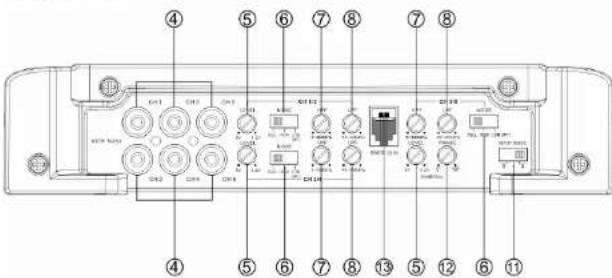

Connexion et réglages 1 Raccordement haut-parleur Entrée des Branchement Hau

Alimentation GND -> Entrée Masse REM -> Entrée Remote BATT -> +12 Volt 3 Indicateur d'état

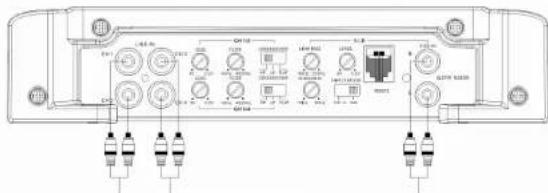

ces raccords, vous connectez le RCA. Pour éviter des Pertes de Son, utilisez, s'il vous plaît, des RCA de haute qualité. 5 Réglage du Gain d'entrée

vec ce régulateur on régle la sensibilité d'entrée. 6 Mode sélection Réglez le switch sur l'application choisi. LPF - Seulement des fréquences de Basse (moins de 40 Hz - 4000 hertz) ( GZTA 5120X Canal 5: 40 Hz – 250 Hz) passeront. FULL - toutes les fréquences Passe . HPF - Seulement les fréquences moyennes et hautes

GZTA 5125X : plus de 5 Hz – 4000 Hz / GZTA 5120X : plus de 40 Hz – 4000 Hz) Passe. GZTA 5125X: Si le LPF est activé également l'Highpass (Subsonic). Cela correspond à un filtre de 5 à 4000 hertz 7 Réglage Low Pass Seulement des fréquences de 40 à 4000 Hz ( GZTA 5120X Canal 5: 40 Hz – 250 Hz) sont rendues dépendant de la position du régulateur du filtre LPF. Mettez le filtre sur "LOW" (“LP”). Réglez la fréquence LPF variable avec le régulateur sur la fréquence souhaitée.

Réglage High Pass (Subsonic) Mettez le filtre - au commutateur sur "HIGH". Réglez la fréquence de passage HPF variable avec le régulateur sur la fréquence souhaitée. Toutes les fréquences entre 5 - 4000Hz ( GZTA 5120X: 40 Hz – 4000 Hz). 9 Sélection filtre Selon la position du mode commutateur , High-ou Low-passfilter de 40 hertz - 40000 hertz règlé.

Réglage Subsonic (GZTA 5120X Canal 5) Plage de fonctionement du Filtre Subsonic de 10 à 50 Hz. 11 Input Mode sélection Ce commutateur vous permet de choisir la quantité de RCA Branché . Ainsi les 6 canaux du GZTA 5125X avec seulement 2 canaux RCA peuvent être Branché. Ici vous pouvez choisir , si le 5ème canal du GZTA 5120X avec RCA Entrée 5/6 ou avec le signal des RCA du 1/2/3/4 ." 12 Réglage de la Phase Ce régulateur / le commutateur vous permet d'adapter le Subwoofer correctement ( GZTA 5120X ) en phase au système avant . 14 Remote Control entrée Télécomande à raccorder à L'Ampli de puissance. Sélection entrée GZTA 5125X 2: Avec ce réglage,tous les 6 canaux avec l'entrée de Cinch Ch1 et Ch 2. Cela et recommande avant tout pour un système 3 voies avant . A ceci connectez, s'il vous plaît, par exemple le front la sortie de Cinch de l'autoradio au Ch 1/2 de l'amplificateur. 4: Les canaux 5 et 6 sont approvisionnés en signal de sommes du canal 1/2 et 3/4. C'est seulement rationnel, si les canaux 5 et 6 sont utilisés pour un Subwoofer par canal. Connectez à ceci, s'il vous plaît, par exemple le front et Rear des sorties de Cinch de l'autoradio au Ch 1/2 et Ch 3/4 de l'amplificateur. 6: Ici chaque canal avec un propre signal peut fonctioner. Cela permet la conduite de chaque canal séparé de l'unité ou processeur.7

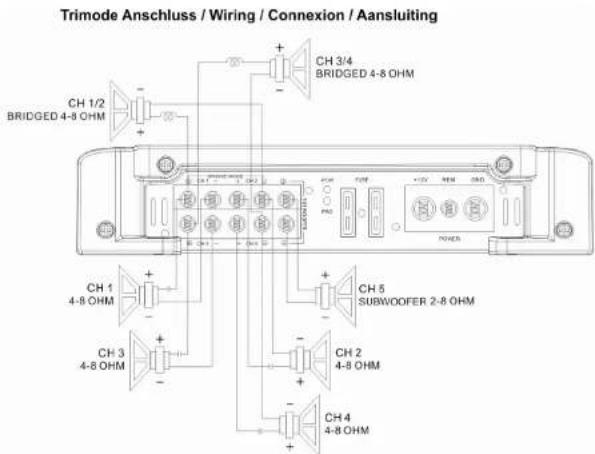

Mise en marche de l’amplificateur L’amplificateur s’allume automatiquement quelques secondes après la mise en marche de la Radio. Attention, votre Amplificateur s’éteint automatique ment lors de surchauffe, mais se remet en marche dès refroidissement Réglage de l’échelle Audio/ Sensibilité Etape 1 Régulateur “INPUT LEVEL“ 2 avec rotation sur la gauche , positionner sur MIN Etape 2 Augmenter le Volume de la Radio sur 2/3 du volume maximum Etape 3 Positionner maintenant le Régulateur “INPUT LEVEL“ sur un niveau de son agréable à entendre Haut-parleur raccordement pour le Mode Trimode Le Trimode permet de faire joué un Subwoofer Mono pendant que les haut-parleur principaux joue en stéréo. Laisser, s'il vous plaît, le commutateur sur la position Full. Utilisez un condensateurs bipolare de 100V , le mettre au plus prés de la bobines principales avec un diamètre de fil de minimum. 1 millimètre pour le Lowpass pour bloquer les hautes fréquences. Vous pouvez retirer les valeurs de condensateur et de bobine du tableau se trouvant en bas, ces valeurs acceptent la sortie avant ou arriere de l'amplificateur. Dans les images suivantes, seulement les canaux arrières gauches et justes droits sont montrés.

En cas de on fonctionnement

érifier le fusible ,Contrôler le Câble REMOTE, Contrôler le+12Volt et la masse

oyant PROTECTION est allumée Court circuit des Hau

-parleurs ,ampli surchauffée ou défectueux

érifier le + 12 volt, la masse, le fusible

érifier l’ Impédance des Hau

érifier si l’ Impédance sur les connecteurs de s haut-parleurs n’est pas en dessous de 4Ω Pas de son sur 1 canaux

érifier câble RCA et ou câble Hau

parleurs Câble ou prise (RCA) défectueux
