Producttype	4-kanaals audioversterker
Merk	Ground Zero
Model	GZUA 4135DX
Afmetingen (B x H x D)	265 x 53 x 170 mm
Gewicht	Ongeveer 2 kg
Voeding	+12 V DC, zekering 2 x 25 A
RMS-vermogen @ 2 Ω (1% THD)	4 x 190 W
RMS-vermogen @ 4 Ω (1% THD)	4 x 135 W
RMS-vermogen gebrugd @ 4 Ω (1% THD)	2 x 380 W
Signaal-ruisverhouding	> 90 dB
Dempingsfactor	> 60
Minimale impedantie	2 Ω in stereo, 4 Ω in gebrugde modus
Instelbaar hoogdoorlaatfilter	10 Hz - 500 Hz
Instelbaar laagdoorlaatfilter	50 Hz - 500 Hz
Doorlaatband	10 Hz - 30 kHz (±1 dB)
Totale harmonische vervorming (THD)	< 0,1 %
Ingangsgevoeligheid	200 mV - 10 V
Kanaalscheiding	> 75 dB
Ingebouwde beveiliging	Overspanning, oververhitting, kortsluiting
Audio-ingangen	4 paar RCA (lijnniveau-ingangen)
Luidsprekeruitgangen	4 kanalen, schroefverbindingen
Extra functies	MOS-FET PWM-voeding, modus Full/LPF/HPF (afhankelijk van model), subwooferniveau-afstandsbediening (afhankelijk van model)
Onderhoud en reiniging	Reinigen met een droge, zachte doek. Vermijd vocht en oplosmiddelen.
Veiligheid	Koppel de accu los voor installatie. Gebruik kabels van geschikte doorsnede (min. 20 mm²). Installeer een zekering nabij de accu.
Reserveonderdelen en repareerbaarheid	De zekeringen zijn vervangbaar. Neem voor reparatie contact op met een gekwalificeerde technicus of de Ground Zero klantenservice.
Algemene informatie	Ontworpen voor installatie in een voertuig. Wettelijke garantie volgens de geldende rechten.

Veelgestelde vragen - GZUA 4135DX Ground Zero

Wat is het vermogen van de versterker GZUA 4135DX?

Het RMS-vermogen is 4 x 190 W bij 2 Ω en 4 x 135 W bij 4 Ω. In brugmodus levert hij 2 x 380 W bij 4 Ω.

Kan de versterker werken met een 12 V-accu?

Ja, de benodigde voeding is 12 V gelijkstroom. Gebruik een voedingskabel van minimaal 20 mm² en een zekering van 2 x 25 A.

Hoe stel ik de versterking van de versterker in?

Draai de GAIN-regelaar naar minimum. Zet de radio op 2/3 van het maximale volume. Verhoog vervolgens de GAIN totdat u een prettig geluid zonder vervorming krijgt.

Wat te doen als het PROTECTION-lampje gaat branden?

Dit duidt op kortsluiting op de luidsprekers, oververhitting of een defect. Controleer de luidsprekerverbindingen en de impedantie (minimaal 2 Ω in stereo). Laat de versterker afkoelen.

Welke soorten filters zijn beschikbaar?

De versterker heeft een instelbaar hoogdoorlaatfilter van 10 Hz tot 500 Hz en een instelbaar laagdoorlaatfilter van 50 Hz tot 500 Hz, met een helling van 18 dB/octaaf.

Kan ik een passieve subwoofer aansluiten?

Ja, in brugmodus op twee kanalen kunt u een vermogen van 380 W bij 4 Ω bereiken. Gebruik een laagdoorlaatfilter voor de subwoofer.

Is de versterker compatibel met een autoradio zonder RCA-uitgangen?

Hiervoor zijn RCA-uitgangen (lijnniveau) nodig. Als uw autoradio deze niet heeft, gebruik dan een hoog-laag niveau-omvormer.

Wat is de aanbevolen kabeldoorsnede voor de voeding?

Gebruik een voedingskabel van minimaal 20 mm² en een massakabel van dezelfde doorsnede. De massakabel moet zo kort mogelijk zijn (max 1 m).

Wordt de versterker normaal warm?

Ja, enige warmte is normaal. Zorg ervoor dat de installatieplaats goed geventileerd is. Bij oververhitting schakelt de beveiliging het apparaat uit.

Wat te doen als een kanaal geen geluid produceert?

Controleer de RCA-kabel en de bijbehorende luidsprekerkabel. Zorg dat de verbinding correct is. Als het probleem aanhoudt, kan de kabel of de stekker defect zijn.

GEBRUIKSAANWIJZING GZUA 4135DX Ground Zero

De garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijk bepalingen geregel. Een retourzending kan aileen na duildelike aftorsaak en in de origine verpakking plaatsvinden.SVP een aankoopbon en een duildelike storingschrijving bijvoegen.Van garantie uitsgesloten zich defiekant over doeloverastring, onkundig gebruik, of door deelname aan wedestrijden (SPL) ontstaan sein.

Wij behoouden ons hetrecht om de nodige verderingen of verbeteringen aan het product door te voeren zander de klant hierover te informeren.

De garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijk bepalingen geregel. Een retourzending kan aileen na duildelike aftorsaak en in de origine verpakking plaatsvinden.SVP een aankoopbon en een duildelike storingschrijving bijvoegen.Van garantie uitsgesloten zich defiekant door overleasting, onkundig gebruik, of door deelname aan wedestrijden (SPL) ontstaan sein.

Wij behoouden ons hetrecht om de nodige verderingen of verbeteringen aan het product door te voeren zander de klant hierover te informeren.

De Garantie bepalingen alle daan door ground zero geleveerde producten is volgens wertelijk bepalingen geregelde. Een retourzending kan een aan de duideijke atspraak en in de origine verpakking plaatsvinden.SVP een aankoopbon en een duidelijk storingomschrijving bijvoegen.Van garantie uitzeglooten zich defecten door overbelasting, onkundig gebruik, of door deanein aan weestrijden (SPL) ontstaan zich.

Wij behouden ons hetrecht om de nodige veranderingen of verbeteringen aan het product door te voeren zonder de klant hierover te informeren.

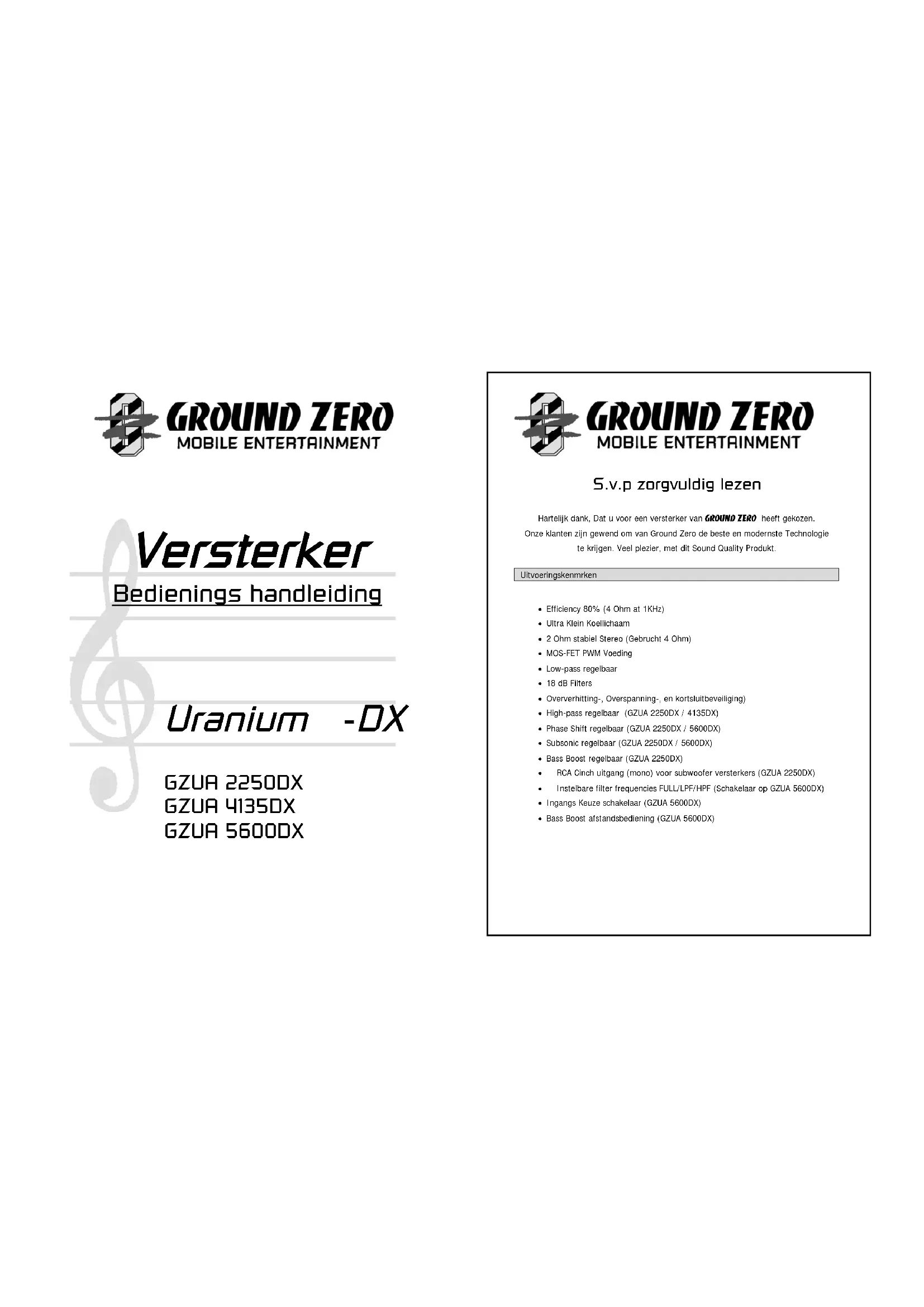

Bedienings handleiding

Uranium -DX

GZUA 2250OX

GZUA 4135DX

GZUA 5600DX

GROUND ZERO

MOBILE ENTERTAINMENT

S.v.p zorgvuldig lezen

Hartelijk dank, Dat u voor een versterker van GROUND ZERO heeft gekozen.

Onze klanten zich gewend om van Ground Zero de Beste en modernste Technologie

te krijgen. Veel plezier, met dit Sound Quality Produkt.

Ultvoeringskenmrken

Efficiency 80% (4 Ohm at 1KHz)
- Ultra Klein Koellichaaam
- 2 Ohm stabel Stereo (Gebrucht 4 Ohm)
MOS-FET PWM Voading
Low-pass regelbaar
18 dB Filters
Oververhitting, Overspanning, en kortsluitbeveiliging)
High-pass regelbaar (GZUA 2250DX / 4135DX)
Phase Shift regelbaar (GZUA 2250DX/5600DX)
Subsonic regelbaar (GZUA 2250DX/5600DX)
Bass Boost regelbaar (GZUA 2250DX)
RCA Cinch uitgang (mono) voor subwoofer versterkers (GZUA 2250DX)
Instelbare filter frequencies FULL/LPF/HPF (Schakelaar op GZUA 5600DX)
- Ingangs Keuze schakelaar (GZUA 5600DX)
- Bass Boost afstandsbediening (GZUA 5600DX)

Bencdlgde materlalen en gereedschappen voor een Julste Installatie

Kruisschroevendraaier
Accu boormaschine (evt. 3mm metaalboor)
Bevestigingschroeven
Stroomkabel min. 20mm²
Massakabel min. 20mm^3
Luidsprekerkabel min. 2 x 1,5 mm²

Opgepast!

Voertuigacou laskoppelen (let hier bij op de door de leverancier van uw voertig gestelde regels)
- Let op dat u niert in remleidingen, benzinetank, ekabeling of andere belangrjekte onderden schrofft of boort.
- Te leggen kabels nooit over scherpe kanten leggen en doortvoertules gebruilen het is aan te raden een condensator van minimaal 1Farad te gebruilen.

Waarschuwing! Installations können met dusdanige volumes spelen dat dit een live concert overschrijdt. Langdurig maar luide muziek luisteren kan gehoorbeschadiging opleveren. Let goed op de gestelde verkeersregels bij het luisteren toen hogere volumes.

Planning

Voor de installmentieClient u met het volgende rekening te houden.

a) Let erop bij het monteren van de versterker dat er voldende koeling plaats kan vinden
b) Als uw radio RCA uitgangen heeft is het raadzaam doze ook te benutten.

Inbouwen van de versterker

a) Bepaal erst waar u de versterker wilt plaatsen (lot hierbij op koeling en bokabeling)
b) Gebruik de versterker als mal om de gaten af te tekenen en evt. Voor te boren.

Let op!

Bouw het systeme zo in dat de bekabeling goed beschermd is zorg ervoor dat bij het plaatsen van een zakering u de juiste waarden hanteerd.

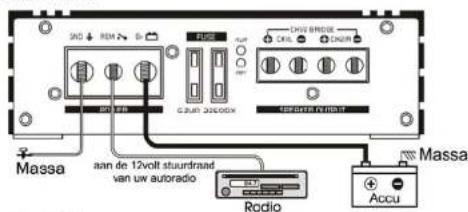

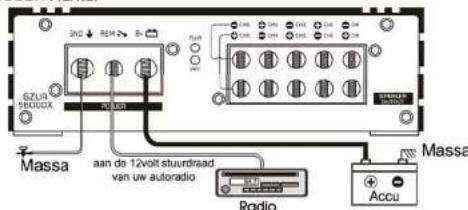

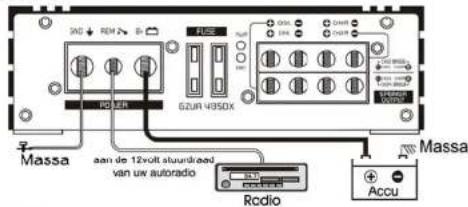

Bekabeling

Let op!

minimaal. 20mm² Kabel is nodig voor het aansluiten van de stroom voorzlening

1.) Massa: Bevestig de massa kabel direkt aan een stevige plaats op het chassis (good blank maken)
2.) Gebruik goede kabelogen en soldeer deze evt aan de kabel
3.) +2 Volt: De stroomkabel direkt an de acu leggen (vergeart hier bij het eekering te plaatsen op maximal 30cm vanaf de acu
4.) Remote turn on: Doze aansluiting kom! aan de 12volt stuurdraad van uw autoradio.

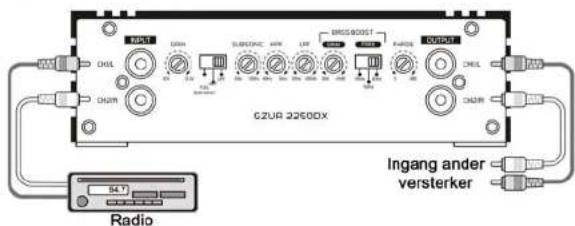

Aanslutingen en instellingen

GZUR 2250DX Ranzicht voor

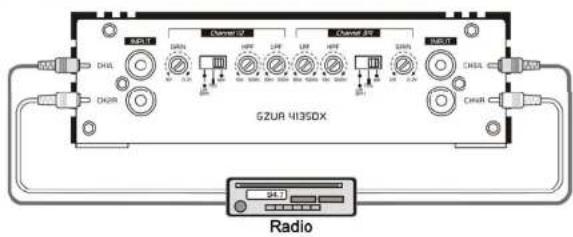

GZUA 41350X Ranzicht voor

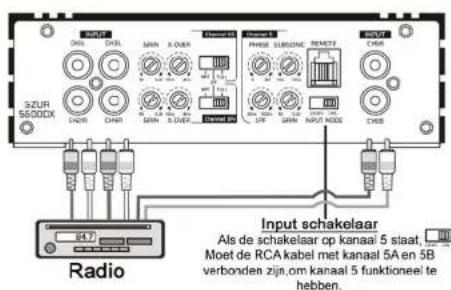

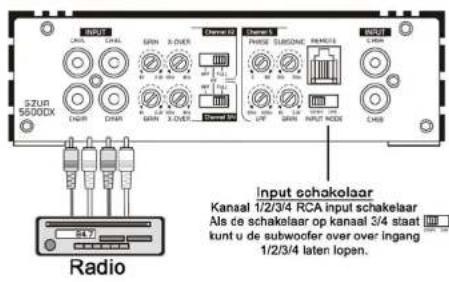

RCA Aansluitingen

GZUF 5600DX Ranzicht voor

Deze versterker heeft een RCA Signal ingangs Terminal voo Low Level Ingangen.

U kunt de versterker alstellen door middel van de onalhankelijke gain regelaars. Hiermee kutn u

alle kanalen op elkaar alstemmen.

Gebruik zoveel mogelijk RCA verbindingen van de Radio waar de versterker.

Luidspeker Aansluitingen

GZUR 2250DX Achter

GZUR 4135DX Achter

GZUR S600DX Achter

Deze versterker heeft een RCA Signal ingangs Terminal voo Low Level Ingangen.

U kunt de versteker afstellen door middel van de onathankolieke gain regolaars. Hiermee kunt u

alle kanalen op elkaar afstemmen.

Gebruik zoveel möglichk RCA verbindingen van de Radio maar de versterker.

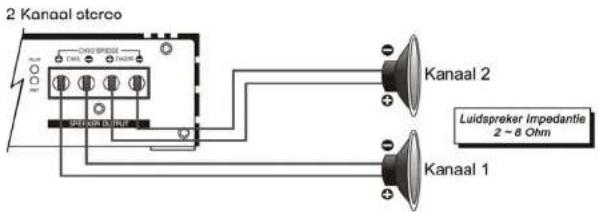

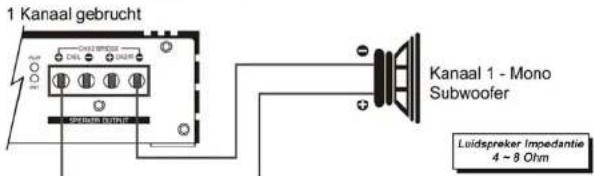

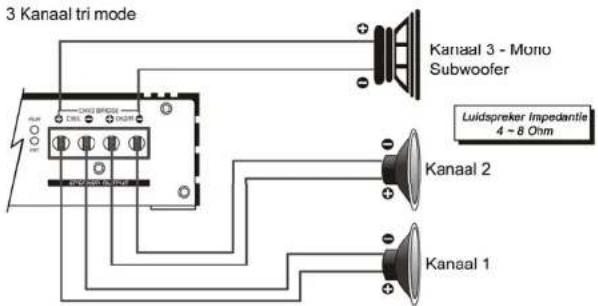

Luidspreker Aansluitingen

GZUA 2250DX Ranzicht acheher

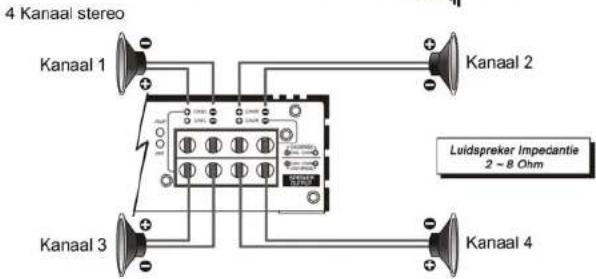

Luldspreker Aansluitingen

GZUR 4135DX Ranzicht acheher

Luidspreker Aansluitingen

GZUR 2250DX Ranzicht acheher

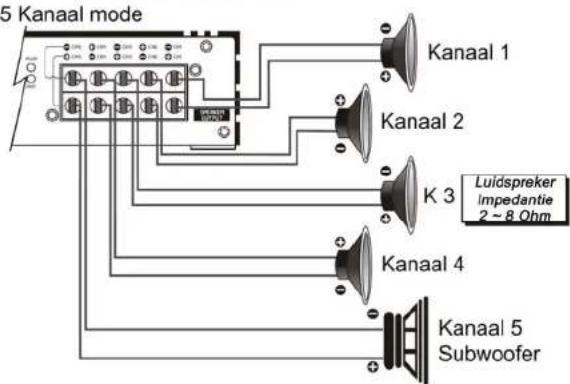

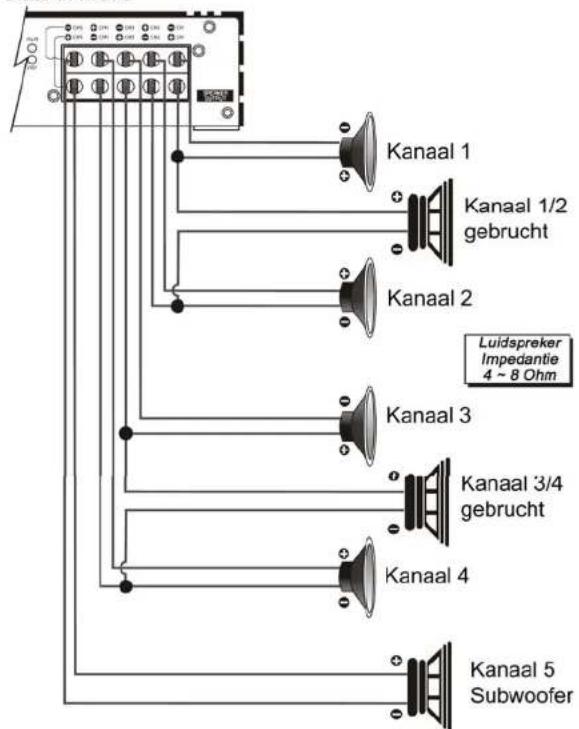

5 Kanaal mode

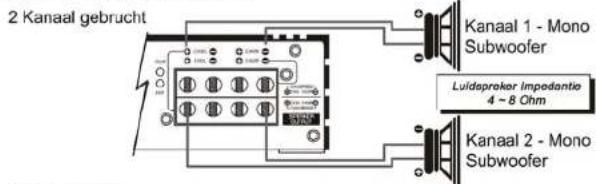

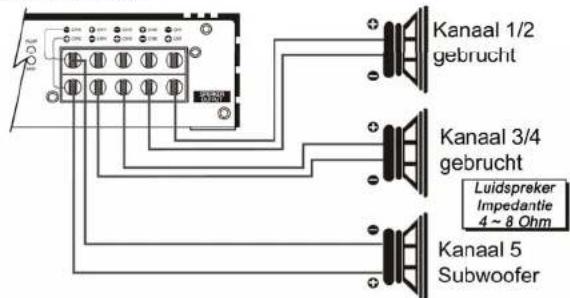

Gebrucht mode

Luidspreker Aansluitingen

GZUR 5600DX Ranzicht ache ter

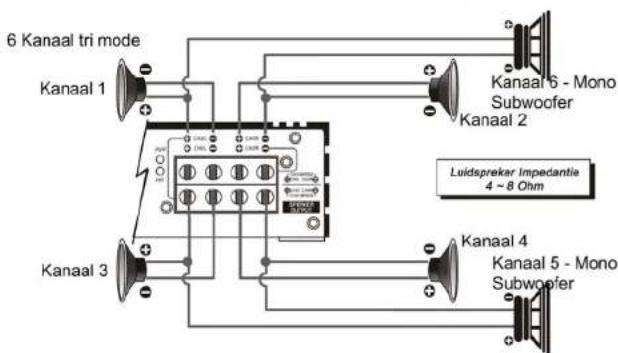

Dual tri mode

Instelling van de GAIN Ingangsgveoighehd

Step 1 Ingangs level Regelaar GAIN op minimaal draaien (links om)
Step 2 Zet het volume nivo op de rado op 2/3 van het maximale nivo

Stap 3 Stel nu het uitgangsnilo van de versterker af op een voor u aangenaam en onvervormd nivo

Let op!

CD weergave een veel hoger nivo van geluid dan de meeste andere bronnen.

Met de externa basregelaar kunt u het bas-nivo vanuit de bestuurdersplaats regelen

Deze versterker is koordien van diversen velligheden: byv. Hite proteie, Kortsluting, of overvoltage. Hierbij zaal
an de protec te LED pash bnden on her sytem cnschakn. On de sloing to vortifed ciis de vostervarin en la tioe in controtoe rae de sloing rich
eep
Controleer door middel van de volgende tabel waar de storing zich bevinl slvorene de versterker ul te douwen.

Probleem Kontrole Hulp
Geen geluid	Brand de PWR LED ?	Zekoning controllerenRemote Kabel controlleren+12Volt metenMassa controlen
	Brand de PROT LED	Kortsluiting op luidspreker uilgangoververhictdefect
Schakeld nicht in	Geen spanning op kabel	Zekoning controllerenRemote Kabel controlleren+12Volt metenMassa controlen
	Geen spanning op remote Remote na-meten
Versterker schakeltukt bijhoger volume	Weerstand van deluidsprekerna-meten	Weerstand mag nicht minder dan 2ΩzijnWeerstand mag nicht minder dan 1Ω
Geen geluid op1 kanaal	Cinch / Luidsprekerkabeltesten	Kabel beschadigt

Technische gegevens

Model GZUA 2250DX GZUA 4135DX GZUA 5600DX
RMS Power @ 2 Ω, 1% THD CEA Standard CEA-2006-A	2 x 450W 4 x 190W		4 x 150W + 1 x 390W
RMS Power @ 4 Ω, 1% THD CEA Standard CEA-2006-A	2 x 290W 4 x 135W		4 x 90W + 1 x 250W
RMS Power @ 4Ω Gebrucht 14,6 V, 1% THD	1 x 900W 2 x 380W		2 x 240W + 1 x 250W
Dempingsfaktor	> 60 > 60 > 60
Signal to noise Ratio	> 90 dB > 90 dB > 90 dB
Lowpass Filter	30 Hz - 500 Hz 30 Hz - 500 Hz		30 Hz - 300 Hz [Ch 5]
Highpass Filter	40 Hz - 3 KHz 10 Hz - 500 Hz ....
X-over Filter	...	...	40 Hz - 3 KHz [Ch 1-4]
Subsonic Filter	10 Hz - 150 Hz ...		10 Hz - 70 Hz [Ch 5]
Bass boost	0 ~ +9 dB .... ...
Bass boost Freqenz	35 / 50 / 80 Hz .... ...
Phase shift	0 ~ 180°	... 0 ~ 180° (Ch 5)
Freq.bereik	10 Hz - 30 KHz [± 1 dB]	10 Hz - 30 KHz [± 1 dB]	10 Hz - 30 KHz [± 1 dB]
Eff. @ 4 Ω	80 %	80 %	80 %
Ingangs gevoeligheid	200 mV - 10 V [± 5%]	200 mV - 10 V [± 5%]	200 mV - 10 V [± 5%]
Kanaal splitting	75 dB	75 dB	75 dB
THD	0,10 %	0,10 %	0,10 %
Zekeringen	2 x 25A	2 x 25A	2 x 25A (Built-in fuse)
Afmetingen B x H x L mm	170 x 53 x 285	170 x 53 x 265	170 x 53 x 275
Afmetingen B x H x L inch	6.69 x 2.09 x 10.43°	6.69 x 2.09 x 10.43°	6.69 x 2.09 x 10.83°

De garanteie bepaalingen van alle door ground zero geleverde producten is volgers wettelike bepaalingen geregeid, Een reotourzanding kan allaan na duilelsejke asfoarak en in de originee verpakking plaatsvinden. SVP een aankoopbon en een duilelsejke storingsomschrijving bijvoegen.Van garanteie uigeslosten je deficiente door overbelasting, onkundig gebruik. of door deelname aan wedestrijden (SPL) ontstaan zich.

GROUND ZERO BENELUX

Merel 3a 5831MS Boxmeer

Fax: [phone] Tel: [phone]

wwwground-zero-audio.nl

e-mail: [e-mail]

Wij behaudan ons het richt om de nodige veränderingen of verbeteringen aan het product door te voeren zonder de klant hierover te informeren.
