Type de produit	Amplificateur audio 4 canaux
Marque	Ground Zero
Modèle	GZUA 4135DX
Dimensions (L x H x P)	265 x 53 x 170 mm
Poids	Environ 2 kg
Alimentation	+12 V CC, fusible 2 x 25 A
Puissance RMS @ 2 Ω (1% THD)	4 x 190 W
Puissance RMS @ 4 Ω (1% THD)	4 x 135 W
Puissance RMS bridgé @ 4 Ω (1% THD)	2 x 380 W
Rapport signal/bruit	> 90 dB
Facteur d'amortissement	> 60
Impédance minimale	2 Ω en stéréo, 4 Ω en bridgé
Filtre passe-haut réglable	10 Hz - 500 Hz
Filtre passe-bas réglable	50 Hz - 500 Hz
Bande passante	10 Hz - 30 kHz (±1 dB)
Distorsion harmonique totale (THD)	< 0,1 %
Sensibilité d'entrée	200 mV - 10 V
Séparation des canaux	> 75 dB
Protections intégrées	Surtension, surchauffe, court-circuit
Entrées audio	4 paires de RCA (entrées bas niveau)
Sorties haut-parleurs	4 canaux, bornes à vis
Fonctionnalités supplémentaires	Alimentation MOS-FET PWM, mode Full/LPF/HPF (selon modèle), télécommande de niveau de caisson (selon modèle)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Éviter l'humidité et les solvants.
Sécurité	Débrancher la batterie avant l'installation. Utiliser des câbles de section adaptée (min. 20 mm²). Installer un fusible près de la batterie.
Pièces détachées et réparabilité	Les fusibles sont remplaçables. Pour toute réparation, contacter un technicien qualifié ou le SAV Ground Zero.
Informations générales	Conçu pour une installation dans un véhicule. Garantie légale selon les droits en vigueur.

FOIRE AUX QUESTIONS - GZUA 4135DX Ground Zero

Quelle est la puissance de l'amplificateur GZUA 4135DX ?

La puissance RMS est de 4 x 190 W sous 2 Ω et 4 x 135 W sous 4 Ω. En mode bridgé, elle délivre 2 x 380 W sous 4 Ω.

L'amplificateur peut-il fonctionner avec une batterie de 12 V ?

Oui, l'alimentation requise est du 12 V continu. Utilisez un câble d'alimentation d'au moins 20 mm² et un fusible de 2 x 25 A.

Comment régler le gain de l'amplificateur ?

Tournez le régulateur GAIN au minimum. Mettez la radio à 2/3 du volume maximum. Augmentez ensuite le GAIN jusqu'à obtenir un son agréable sans distorsion.

Que faire si le voyant PROTECTION s'allume ?

Cela indique un court-circuit sur les haut-parleurs, une surchauffe ou un défaut. Vérifiez les connexions des haut-parleurs et l'impédance (minimum 2 Ω en stéréo). Laissez refroidir l'amplificateur.

Quels types de filtres sont disponibles ?

L'amplificateur dispose d'un filtre passe-haut réglable de 10 Hz à 500 Hz et d'un filtre passe-bas réglable de 50 Hz à 500 Hz, avec une pente de 18 dB/octave.

Puis-je connecter un caisson de basses passif ?

Oui, en mode bridgé sur deux canaux, vous pouvez obtenir une puissance de 380 W sous 4 Ω. Utilisez un filtre passe-bas pour le caisson.

L'amplificateur est-il compatible avec un autoradio sans sorties RCA ?

Il nécessite des sorties RCA (bas niveau). Si votre autoradio n'en a pas, utilisez un adaptateur de niveau haut-bas.

Quelle est la section de câble recommandée pour l'alimentation ?

Utilisez un câble d'alimentation de 20 mm² minimum et un câble de masse de même section. Le câble de masse doit être le plus court possible (max 1 m).

L'amplificateur chauffe-t-il normalement ?

Oui, une certaine chaleur est normale. Assurez-vous que l'emplacement d'installation est bien ventilé. En cas de surchauffe, la protection coupe l'appareil.

Que faire si un canal ne produit aucun son ?

Vérifiez le câble RCA et le câble de haut-parleur correspondant. Assurez-vous que la connexion est correcte. Si le problème persiste, le câble ou la prise peut être défectueux.

MODE D'EMPLOI GZUA 4135DX Ground Zero

La garantie est conforme aux droits légaux. Un retour du produit défectueux doit être dans son emballage d'origine sur présentation du reçu ou de la facture indiquant la description du défaut. La présente garantie n'est pas applicable lorsque le produit a été endommagé en raison : mauvaise alimentation, trop de puissance (HP, subwoofer), accident, installation ou utilisation non conforme aux normes techniques (concours SPL, etc.).

GROUND ZERO GmbH

Erlenweg 25; D - 85658 Egmating, Allemagne

Tél. [phone] Fax -8310

Nous nous réservons le droit d'apporter nécessairement des modifications ou des améliorations au produit sans en informer le client.

GROUND ZERO

MOBILE ENTERTAINMENT

Amplificateur

Manuel du propriétaire

Uranium -DX

GZUA 2250DX

GZUA 4135DX

GZUA 5600DX

GROUND ZERO

MOBILE ENTERTAINMENT

La garantie est conforme aux droits légaux. Un retour du produit défectueux doit être effectué dans son emballage d'origine sur présentation du reçu ou de la facture indiquant la description du défaut. La présente garantie n'est pas applicable lorsque le produit a été endommagé en raison : mauvaise alimentation, trop de puissance (HP, subwoofer), accident, installation ou utilisation non conforme aux normes techniques (concours SPL, etc.).

GROUND ZERO GmbH

Erlenweg 25; D - 85658 Egmating, Germany

Tél. [phone] Fax -8310

Nous nous réservons le droit d'entreprendre, si nécessaire, des modifications ou des améliorations au produit sans informer le client.

GROUND ZERO

MOBILE ENTERTAINMENT

Amplificateur

Mode d'emploi

Uranium -DX

GZUA 2250OX

GZUA 4135DX

GZUA 5600DX

GROUND ZERO

MOBILE ENTERTAINMENT

Lire attentivement s.v.p.

GROUND ZERO vous remercie d'avoir choisi un amplificateur de sa gamme.

Les clients Ground Zero sont habitués à la plus récente et meilleure technologie.

Bonne écoute avec ces modèles Sound Quality.

Caractéristiques

• Facteur de contrôle 80 % (4 Ohm @ 1 kHz) Ultra compact
• Stable en 2 Ohms en stéréo (technique de liaison 4 Ohms) Alimentation MOS-FET PWM Pente de filtre réglable 18 dB/octave Protection contre les surtensions, surchauffe et courts-circuits Passe-haut réglable (GZUA 2250DX/4135DX) Déphasage réglable (GZUA 2250DX / 5600DX)
• Filtre subsonique réglable (GZUA 2250DX / 5600DX) Bass Boost réglable (GZUA 2250DX) Sortie RCA Cinch mono pour brancher un autre amplificateur mono (2250DX)
• Commutateur pour sélection FULL/LPF/HPF (GZUA 5600DX)
• Sélecteur d'entrée RCA (GZUA 5600DX)
• Télécommande Bass Boost (GZUA 5600DX)

Introduction Amplificateur

Grâce aux amplificateurs, leur installation Hi-Fi développe une meilleure qualité sonore. Les branchements flexibles vous permettront de connecter différentes combinaisons de haut-parleurs.

Prière de bien suivre les instructions de branchement dans ce mode d'emploi.

Matériel et outillage nécessaires à l'installation

• Tournevis à croix, perceuse, mèche à métaux 3 mm (éventuelle)
• Vis de fixation, câble d'alimentation min. 20 mm², câble de masse min. 20 mm², câble haut-parleurs min. 2 × 1,5 mm²

Attention s.v.p. !

• Débrancher la batterie du véhicule avant l'installation !
• Ne pas passer dans le réservoir, la canalisation de freins ou autres pièces importantes du véhicule.
• Ne jamais passer les câbles sur un bord tranchant. Il est conseillé de mettre un condensateur de min. 1 Farad entre la batterie et l'amplificateur.

Mise en garde !

Le système audio de haute performance peut reproduire, dans les véhicules, une intensité sonore semblable à un concert « LIVE ». Une durée extrême de musique peut provoquer la perte de l'audition ou une diminution de celle-ci. L'écoute de musique à haut volume, en roulant, peut provoquer une diminution de l'attention. Dans votre intérêt et votre sécurité, nous conseillons d'écouter la musique avec un volume réduit en conduisant.

Planification

Avant l'installation, ces quelques points sont à prendre en considération

a) Attention au besoin de l'emplacement du montage, une circulation d'air est nécessaire pour le bon fonctionnement des appareils. b) Il est conseillé d'utiliser les sorties Pré-Ampli (RCA) de votre autoradio, si celui-ci en est muni.

Installation de l'amplificateur

a) Choisissez l'emplacement idéal pour que le câblage soit posé sans difficulté avec une circulation d'air et un refroidissement constant. b) Utiliser l'amplificateur comme modèle pour marquer l'emplacement du montage. Retirer l'amplificateur et percer 4 trous. Fixer l'amplificateur à l'aide des vis prévues à cet effet.

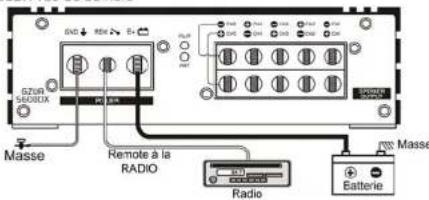

Câblage

Mise en garde

Min. 20mm² de câble d'alimentation !

1) Masse : Le câble de masse (min 20mm²) doit être le plus court possible (max 1 m) et directement mis au châssis de la voiture. 2) +12 Volt : Le câble d'alimentation doit être branché à la batterie du véhicule. N'oubliez pas d'installer un fusible (max 30 cm de la batterie). 3) Remote turn on : À connecter à la radio sur le câble REMOTE.

Mise en garde

Montez le système de façon à ce que les raccordements électroniques soient protégés d'éventuelles détériorations.

Les câbles électriques +12V DC côté batterie doivent être protégés, et prenez garde à ce que la radio et/ou autres appareils soient éteints lors du branchement.

S'il est nécessaire de changer le fusible d'un appareil, utilisez des fusibles d'un ampérage approprié. N'utilisez pas de fusible à ampérage différent de celui utilisé, cela pourrait provoquer des dommages que la garantie ne pourrait couvrir.

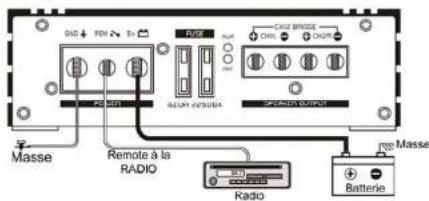

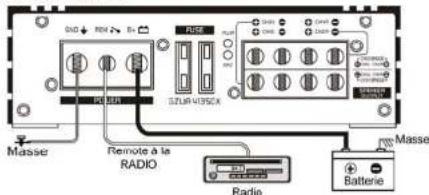

Connexion et réglage

GZUR 2250DX Vue de devant

GZUR 4135DX Vue de devant

Connexion et réglage

GZUR 5600DX Vue de devant

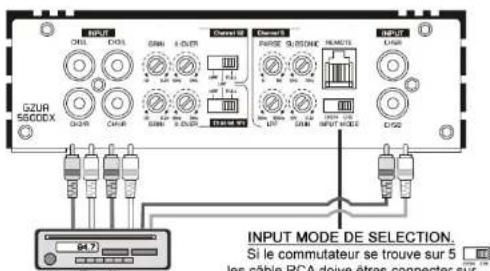

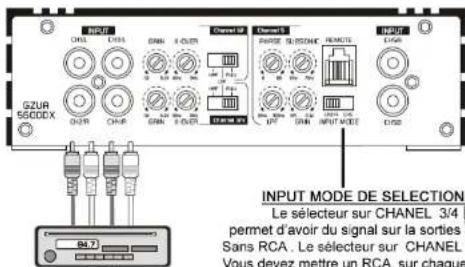

Radio INPUT MODE DE SÉLECTION. Le sélecteur sur CHANNEL 3/4 permet d'avoir du signal sur les sorties SUB sans RCA. Le sélecteur sur CHANNEL 1/2/3/4 vous permet d'avoir une RCA sur chaque entrée pour contrôler les 5 canaux.

Radio CH 5A et CH5B, pour faire fonctionner le canal 5.

Si votre autoradio a 2 sorties RCA, mettez le bouton sur input mode CH 3/4 (GZUA 5600DX).

Si votre autoradio a 3 sorties RCA, mettez le bouton sur input mode CH 5 (GZUA 5600DX).

L'ampli possède une entrée de signal de bas niveau pour les entrées RCA.

L'entrée RCA doit être reliée à un autoradio équipé de sorties RCA.

Assurez la liaison avec des câbles RCA de qualité.

Puis réglez le signal d'entrée avec les vis de gain.

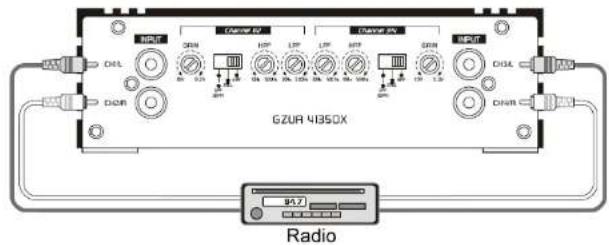

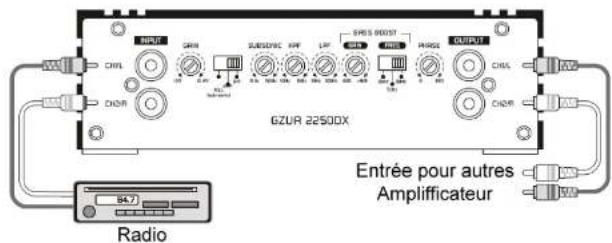

Connexion RCA

GZUR 2250DX, vue de derrière

GZUR 4350X, vue de derrière

GZUR 5600DX, vue de derrière

Si votre autoradio a 2 sorties RCA, mettez le bouton sur input mode CH 3/4 (GZUA 5600DX).

Si votre autoradio a 3 sorties RCA, mettez le bouton sur input mode CH S (GZUA 5600DX).

L'ampli possède une entrée de signal de bas niveau pour les entrées RCA.

L'entrée RCA doit être reliée à un autoradio équipé de sorties RCA.

Assurez la liaison avec des câbles RCA de qualité.

Puis réglez le signal d'entrée avec les vis de gain.

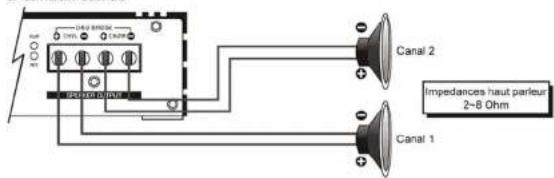

Connexion haut-parleur

GZUR 2250DX Vue de derrière

2 canaux stéréo

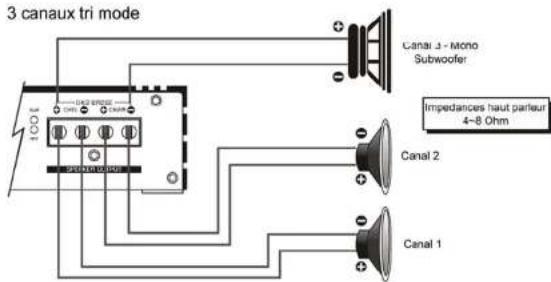

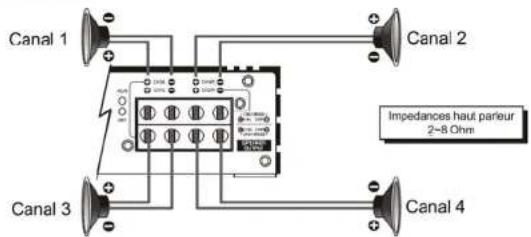

Connexion haut-parleur

GZUR 4135DX Vue de derrière

4 canaux stéréo

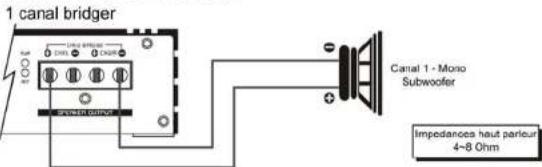

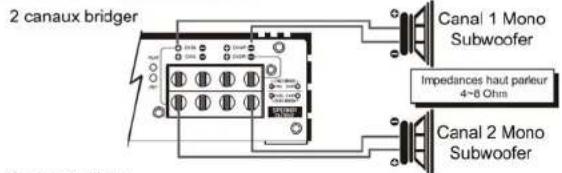

Connexion haut-parleur

GZUR 5500DX Vue de derrière

Mode bridgé

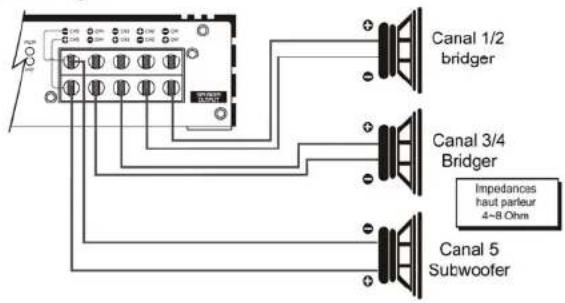

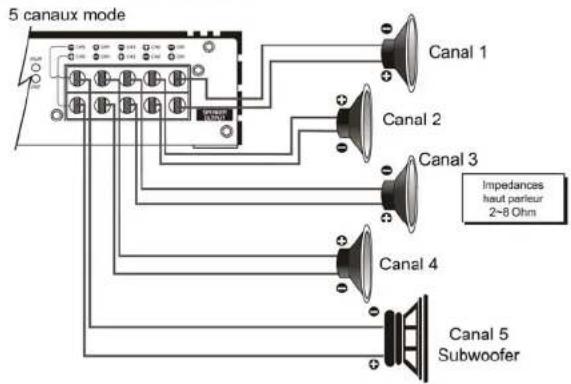

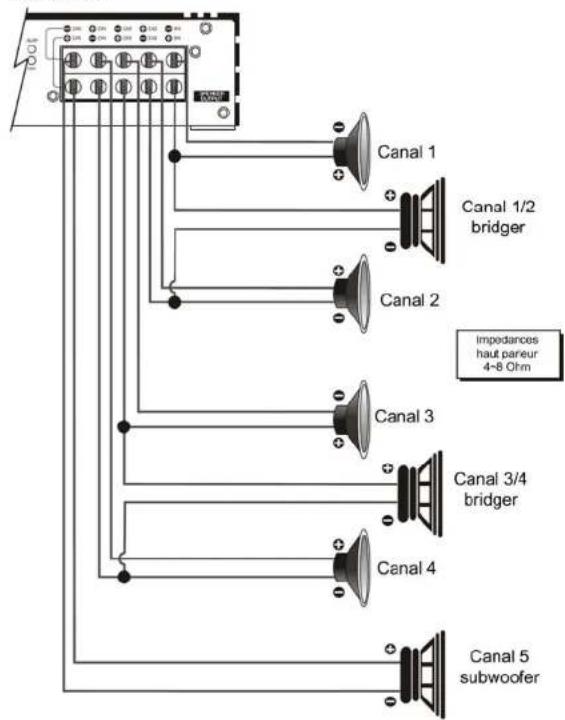

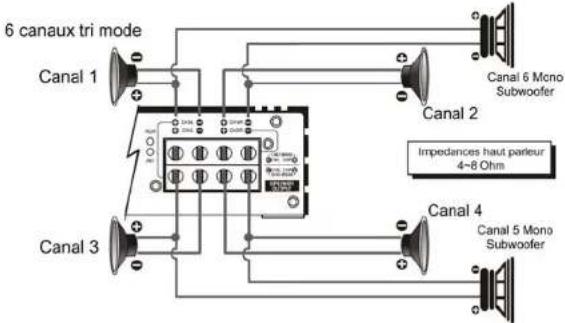

Connexion haut-parleur

GZUR 5600DX Vue de derrière Dual tri mode

Régler le GAIN du signal d'entrée

Étape 1 : Régulateur GAIN avec rotation sur la gauche, positionner sur MIN. Étape 2 : Augmenter le volume de la radio sur 2/3 du volume maximum. Étape 3 : Positionner maintenant le régulateur GAIN sur un niveau de son agréable à entendre.

Avec le Bass Remote, vous pouvez régler le niveau du subwoofer à l'avant du véhicule.

En cas de non fonctionnement

Cet amplificateur est équipé de protections pour éviter tous dégâts en cas de mauvaise manipulation. Si l'ampli détecte une anomalie (court-circuits, surchauffe), l'ampli se coupe automatiquement. Pour examiner le problème, vérifiez tous vos branchements, le temps que l'ampli refroidisse. Vérifiez en premier les haut-parleurs puis tous les câbles d'alimentation. Si le problème persiste, consultez un technicien.

Problèmes Contrôle		Aide
Pas de son	Voyant PWR allumé?	Verfier le fusible, Contröler le Câble REMOTE, Contrôr le+12Volt et la masse
	Le Voyant PROTECTION est allumé?	Court circuit des Haut-parleurs, ampli surchaufte ou défectueux
Amplificateur ne se met Pas en marche	Pas d'alimentation Verfier le + 12 volt, la masse, le fusible
	Pas d'alimentation sur le REMOTE	Verfier le REMOTE sur l'Autoradio
Ampli se met en PROTECTION a haut Volume	Vérifier l'Impédance des Haut-parleurs	Vérifier si l'Impédance sur les connecteurs des haut-parleurs n'est pas en dessous de 2Ω.
		Vérifier si l'Impédance sur les connecteurs des haut-parleurs n'est pas en dessous de 1Ω.
Pas de son sur 1 canal	Vérifier cable RCA et ou cable Haut-parleurs	Câble ou prise (RCA) défectueux

Données techniques

Model GZUA 2250DX GZUA 4135DX GZUA 5600DX
Puisances RMS @ 2 Ω, 1%THDCEA Standard CEA-2006-A	2 x 450W 4 x 190W		4 x 150W+ 1 x 330W
Puisance RMS @ 4 Ω, 1%THDCEA Standard CEA-2006-A	2 x 290W 4 x 135W		4 x 90W+ 1 x 250W
Puisances RMS @ 4Ω Ponter 14,6 V, 1% THD	1 x 900W 2 x 380W		2 x 240W+ 1 x 250W
Damping Facteur	> 60 > 60 > 60
Signal /noise Ratio	> 90 dB > 90 dB > 90 dB
Filtre passage bas réglables	50 Hz - 500 Hz: 30 Hz	- 500 Hz	30 Hz - 300 Hz(Ch 5)
Filtre passage haut réglable	40 Hz - 3 kHz: 10 Hz	- 500 Hz	-
Fréquences réglable	...	...	40 Hz - 3 kHz(Ch 1-4)
Filtre subsonic	10 Hz - 150 Hz ...		10 Hz - 70 Hz(Ch 5)
Bass boost	0 ~ +9 dB ... ...
Bass boost Fréquence	35 / 50 : 60 Hz ... ...
Phase réglable	0 - 180° ... 0 - 180°(Ch 5)
Fréquence	10 Hz - 30 KHz(± 1 dBi)	10 Hz - 30 KHz(± 1 dBi)	10 Hz - 30 KHz(± 1 dBi)
Efficaciter @ 4 Ω	80 % 80 % 80 %
Sensibilité d'entrez	200 mV - 10 V(± 5%)	200 mV - 10 V(± 5%)	200 mV - 10 V(± 5%)
Déparation de canal	75 dB 75 dB 75 dB
THD	0,10 %	0,10 %	0,10 %
Fusible	2 x 28A	2 x 25A	2 x 25A(Built-in fuse)
Dimension B x H x L mm	170 x 53 x 265	170 x 53 x 265	170 x 53 x 275
Dimension B x H x L inch	6.69 x 2.09 x 10.43°	6.69 x 2.09 x 10.43°	6.69 x 2.09 x 10.83°
