Active Speaker PD 12A - Luidspreker Power Dynamics - Gratis gebruiksaanwijzing en handleiding

Producttype	Actieve luidspreker (versterkte speaker)
Merk	Power Dynamics
Model	Active Speaker PD 12A
RMS uitgangsvermogen	200 W
Uitgangsvermogen (muzikale piek)	400 W
Gevoeligheid	122 dB
Frequentiebereik	50 Hz - 18 kHz
Luidspreker (woofer)	12" (30,5 cm)
Ingangen	1x Line/Mic (XLR/Jack 6,3 mm), 1x Mic (XLR), 1x USB (MP3-speler)
Uitgangen	1x Symmetrische lijn (XLR) voor aansluiting naar tweede luidspreker
Bediening	Algemeen volume, kanaal- en lijnvolume, lage tonen, hoge tonen, MP3-speler (Play/Pause, Stop, Repeat, Prev, Next)
Voeding	230 V~ / 50 Hz, zekering 16 A
Afmetingen (B x H x D)	585 x 420 x 310 mm
Gewicht	17 kg
Materiaal behuizing	Stevig plastic met geperforeerd beschermrooster
Gebruik	Alleen binnen
Speciale functies	Geïntegreerde MP3-speler (USB), bevestigingspunten voor muur/plafond, statiefbus, draaghendels
Veiligheid	Overbelastingsbeveiliging, hoofdzekering, verplichte aarding
Inbegrepen accessoires	Netkabel, gebruikershandleiding
Onderhoud	Loskoppelen voor reiniging, droge doek gebruiken, niet blootstellen aan vocht

Veelgestelde vragen - Active Speaker PD 12A Power Dynamics

Hoe sluit ik de Active Speaker PD 12A aan?

Sluit de netkabel aan op een 230 V~ / 50 Hz stopcontact dat is beveiligd met een zekering van 16 A en geaard is. Gebruik voor het audiosignaal de Line/Mic ingangen (XLR of Jack 6,3 mm) of de USB ingang voor de MP3-speler. Zet het volume altijd op minimaal voordat u het apparaat inschakelt.

Hoe gebruik ik de ingebouwde MP3-speler?

Plaats een USB-stick in de daarvoor bestemde poort. Gebruik het MP3-bedieningspaneel: PLAY/PAUSE, STOP, REPEAT, PREV (vorig nummer), NEXT (volgend nummer). Het display toont informatie over het huidige nummer.

Wat moet ik doen als de luidspreker geen geluid geeft?

Controleer eerst of de luidspreker is ingeschakeld (groene indicator brandt). Controleer alle audiokabels en aansluitingen. Zorg ervoor dat het volume niet op nul staat. Als het probleem aanhoudt, test dan met een andere bron of ruil de luidspreker met een andere werkende luidspreker.

Waarom is het geluid onderbroken?

Onderbroken geluid wordt vaak veroorzaakt door een slechte verbinding van kabels of stekkers. Controleer alle connectoren en vervang defecte kabels. Een beschadigde luidspreker kan ook de oorzaak zijn.

Hoe elimineer ik een constant gezoem of ruis?

Een constant gezoem komt meestal van een lawaaierig elektrisch apparaat (versterker, mengpaneel, enz.) of een onjuiste aarding. Controleer of alle apparaten goed geaard zijn en gebruik gebalanceerde kabels.

Wat betekent het LIMIT-lampje dat gaat branden?

Het LIMIT (of clip) lampje gaat branden wanneer de versterker zijn maximale vermogen bereikt. Als het af en toe knippert, is dat geen probleem. Als het permanent brandt, verlaag dan het volume om schade aan de luidspreker te voorkomen.

Kan ik de luidspreker buitenshuis gebruiken?

Nee, deze luidspreker is alleen ontworpen voor binnengebruik. Hij moet worden beschermd tegen regen en vocht om elk risico op elektrische schokken en schade te voorkomen.

Hoe monteer ik de luidspreker op een statief of aan het plafond?

De luidspreker heeft bevestigingspunten voor wand- of plafondmontage, evenals een statiefbus voor installatie op een standaard. Gebruik een statief geschikt voor het gewicht (17 kg) en zorg ervoor dat het oppervlak stabiel is. Plaats nooit meer luidsprekers dan de maximaal toegestane belasting (60 kg bij stapelen).

Hoe vervang ik de zekering?

Koppel de luidspreker los van het net voordat u ingrijpt. De zekeringhouder bevindt zich nabij de voedingsconnector. Vervang deze alleen door een zelfde type en waarde (16 A). Als de zekering opnieuw doorslaat, raadpleeg dan een gekwalificeerde technicus.

Welke veiligheidsmaatregelen moet ik in acht nemen?

Open nooit de behuizing (risico op elektrische schokken). Niet blootstellen aan vocht of vlammen. Gebruik alleen de meegeleverde netkabel. Koppel los bij onweer of langdurig niet-gebruik. Reparaties moeten worden uitgevoerd door een gekwalificeerde technicus.

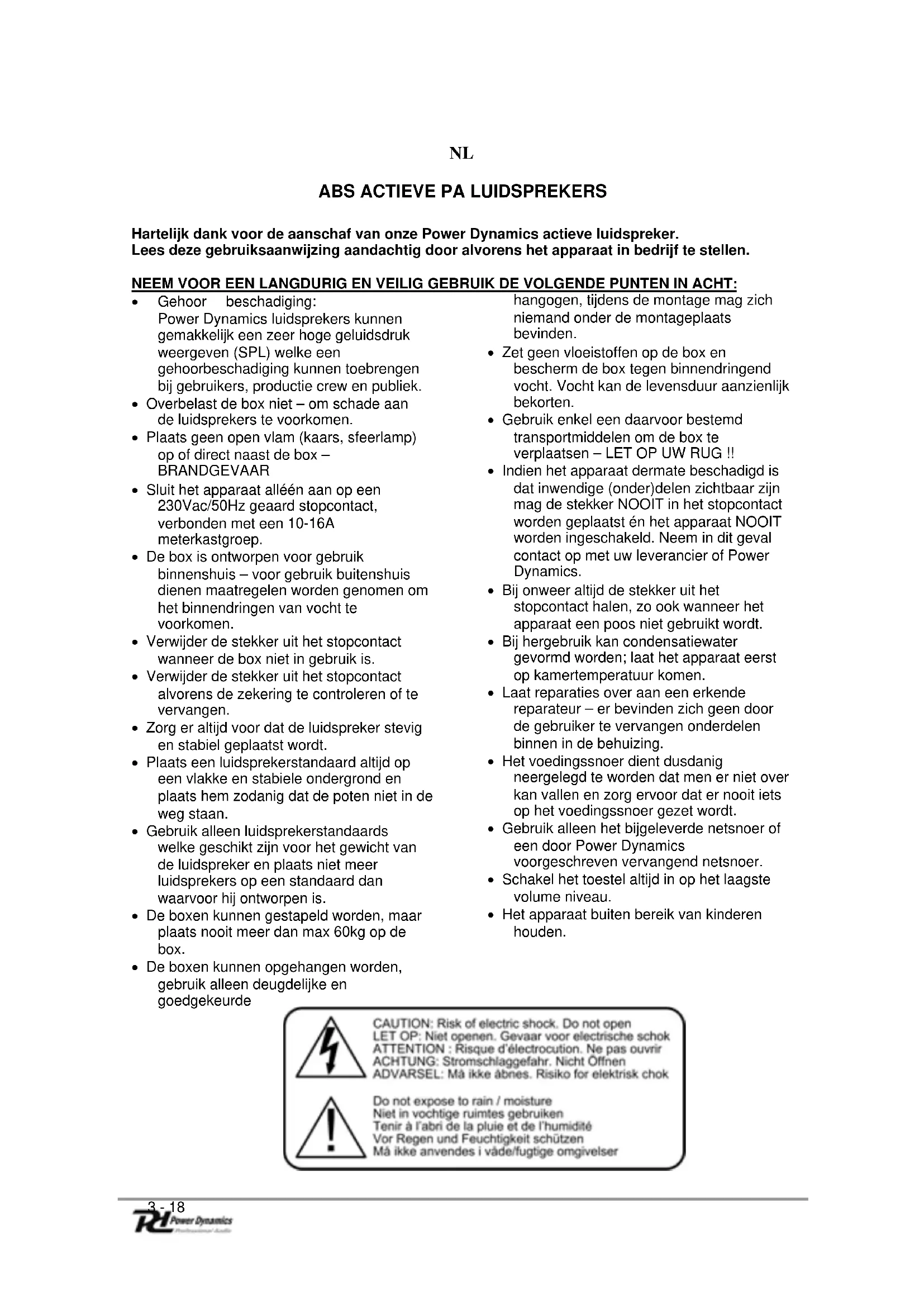

GEBRUIKSAANWIJZING Active Speaker PD 12A Power Dynamics

Hartelijk dank voor de aanschaf van once Power Dynamics actieve luidspreker.
Lees deze gebruiksaanwijzing aandachtig door alvorens het apparaat in bedrijf te stellen.

NEEM VOOR EEN LANGDURIG EN VEILIG GEBRUIK DE VOLGENDE PUNTEN IN ACHT:

Gehoor beschadiging: Power Dynamics liquidsprekers können gemakkelijk een zeer hoge geluidsdruk weergeven (SPL) welke een gehoorbeschadiging kennen toebrengen bij gebruikers, productie crew en publiek.
Overbelast de box Niet - om schade aan de luidsprekers te voorkomen.
- Plaats geen open vlam (kaars, sfeerlamp) op of direct naast de box - BRANDGEVAAR
- Sluit het apparaat alleen aan op een 230Vac/50Hz geaard stopcontact, verbonden met een 10-16A meterkastgroep.
- De box is ontworpen voor gebruik binnenshuis – voor gebruik buitenshuis dienen maatregelen worden genomen om het binnendringen van vocht te voorkomen.
- Verwijder de stekker uit het stopcontact wanneer de box Niet in gebruik is.
- Verwijder de stekker uit het stopcontact alvorens de zekering te controleren of te verrangen.
Zorg er altijd voor dat de luidspreker stevig en stabel geplaatst worden.
- Plaats een luidsprekerstandaard alsijd op een vlakke en stabiele ondergrond en plaats hem zodenig dat de poten nicht in de weg staan.
- Gebruik alleen luidsprekerstandaards welke geschikt zichn voor het gewicht van de luidspreker enplaats Niet meer luidsprekers op een standard dan waarvoor hij ontworpen is.
- De boxen können gestapeld worden, maar plaats nooit meer dan max 60kg op de box.
- De boxen können opgehangen worden, gebruik alleen deugdelijke en goedgekeurde

hangogen,ijdens de montage mag zich niemand onder de montageplaats bevinden.

• Zet geen vloeistoffen op de box en bescherm de box gegen binnendringend voucht. Vocht kan de levensduur aanzienlijk bekorten.
• Gebruik enkel een waarvoor bestemd transportmiddelen om de box te verplaatsen - LET OP UW RUG !!
• Indien het apparaat dermate beschadigd is dat inwendige (onder)delen zichtaar�n mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met uw leverancier of Power Dynamics.
  Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanner het apparatusaat een poos Niet gebruikt worden.
  Bij hergebruik kan condensatewater gevormd worden;That het apparaat eerst op kamertemperatuurkommen.
• Laat reparations over aan een erkende reparateur - er bevinden zich geen door de gebruiker te verrangen onderdelen binnen in de behuizing.
• Het voedingsssnoer dient dusdanig neergelegd te worden dat men er nicht over kan vallen en zorg ervoor dat er nooit iets op het voedingsssnoer gezet worden.
• Gebruik alleen het bijgeleverde netsnoor of een door Power Dynamics voorgeschreven verrangend netsnoor.
• Schakel het toestel altijd in op het laagste volumeiveau.
• Het apparaat buiten bereik van kinderen honden.

CAUTION: Risk of electric shock. Do not open LET OP: Niet openen. Gevaar voor electrische schok ATTENTION: Risque d'electrocution. Ne pas ouvrir ACHTUNG: Stromschlaggefahr. Nicht Offnen ADVARSEL: Ma ikke abnes. Risiko for elektrisk chok

Do not expose to rain / moisture
Niet in vochtige ruimtes gebruiken
Tenir à l'abri de la pluie et de l'humidité
Vor Regen und Feuchtigkeit schützen
Mä参加会议 i vade/fugtige ompigivelser

• Professionele en stevige kunststoffen behuizing;
• Een zware geperforeerde grille beschermd de woofer;
• Ergonomisch ontworpen handvaten enlichtgewicht behuizing voor gemakkelijk verplaatsen;
• Verbindingspunten voor montage aan muur of plafond;
• Ingebouwde top-hat met handmoeren voor installmentie in PA systemen.

INGANGSPANEEL

1. USB stick ingang voor MP3 spelera
2. MP3 aan/uit schakelaar MP3 Volume instelling
3. Gebalanceerde ingang MIC (XLR of 6.3mm Jack) Volume instelling MIC
4. Line ingang voor aansluiten van CD-speler, DVD-speler etc. Volume instelling line ingang
5. Volume regelaar
6. Treble toonregeling
7. Bass toonregeling
8. Gebalanceerde lijnuitgan voor doorlus waar 2 actieve luidspreker.
9. Aan/Uit-indicator. De LED gaat branden als de luidspreker worden ingeschakeld.
10. Clip-indicator. Deze LED gaan branden wanner de versterker aan het maximum van z'n vermogen zit, de versterker gaat dan verrormen. De volume regelaars dienen dan onmiddelijk lager (minimum) gedraaid te worden.
11. Netentree / Zekeringhouder.
    Vervang de zekering algijd door een exemplaar met een identieke waarde
12. Netschakelaar. Voor het inschakelen van de luidspreker algijd de volume regelaars op minimum zetten alvorens in te schakelen.

MP3 Control

A. PLAY/PAUSE
Speler start of zet nummer in pause stand
B. STOP
Speler stopt met afspelen nummer
C. REPEAT
Speler speelt nummer nogmaals
D. PREV
Speler gaat maar het vorige nummer
E. NEXT
Speler gaat maar het volgende nummer
F. Display MP3 informatatie

BIJ PROBLEM

Wij raden u aan eerst te testen of een speaker welicht defect is. Doe dit door de "defecte" speaker om te wisselen met een speaker waarvan u zeker weet dat.Deze goed werkt. Heeft u bezelfde problemen met deze speaker, dan raden wij u aan onderstaande informatie door te nemen.

Geenuitgangssignaal

Waarschijnlijke reden Actie

Kabels	Herverbind	alle	connectoren
	Sluit	nieuwe,	werkende	kabels
Check kabels en connectoren op beschadigde behuizing

Haperend signaal

Waarschijnlijke reden Actie

Slechte verbinding Kapotte speakers hunnen een haperend signal weergeven, maar waarschijnlijk ligt het probleem bij een kabel of connector. Herverbind alle connectoren

Waarschijnlijke reden Actie

Kapot electrisch Elk constant geluid komt van de versterker, mixer, processor of bron apparaat in het apparatuur. Check of uw systeme goed geaard is. Check voor lawaaierige PA systeem apparatuur of electrische onderdelen. Check of de kabels afgeschermd zich.

SPECIFICATIONS

Type PD-12A MP3 PD-15A MP3
Uitgangsvermogen (Continue)	200W 250W
Uitgangsvermogen (Muziek)	400W 500W
Gevoeligheid	122dB	125dB
Frequentiebereik	50-18.000Hz	40-18.000Hz
Ingang(en) 1x Line/Mic + 1x Mic 2x Line/Mic + 1x Line
Woofer (inch) 12"	15"
Afmetingen	585 x 420 x 310 mm	685 x 460 x 400 mm
Gewicht	17kg	22kg
Ref Nr.	178.843	178.846

Voer zich geen reparaties uit aan het apparaat; in elk geval verwalt de totale garantie. Ook mag het apparaat nicht eigenmachtig worden gemodifieerd, ook in dit geval verwalt de totale garantie. Ook verwalt de garantie bij ongevalten en beschadigingen in elkveom t.g.v. onoordeelkundig gebruik en het Niet in achtnemen van de waarschuwingen in het algemeen en gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Power Dynamics geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het Niet naleven van veiligheidsinstructies en waarschuwingen. Dit geldt ook voor gevolgschade in welke vorm dan ook.

UK

Bedrijvenpark Twente 415

7602 KM - ALMELO

The Netherlands

Tel: [phone]

Fax: [phone]

Product number: 178.843, 178.846
