BEDIENUNGSANLEITUNG Active Speaker PD 12A Power Dynamics

PRODUCTEIGENSCHAPPEN

Algemeen

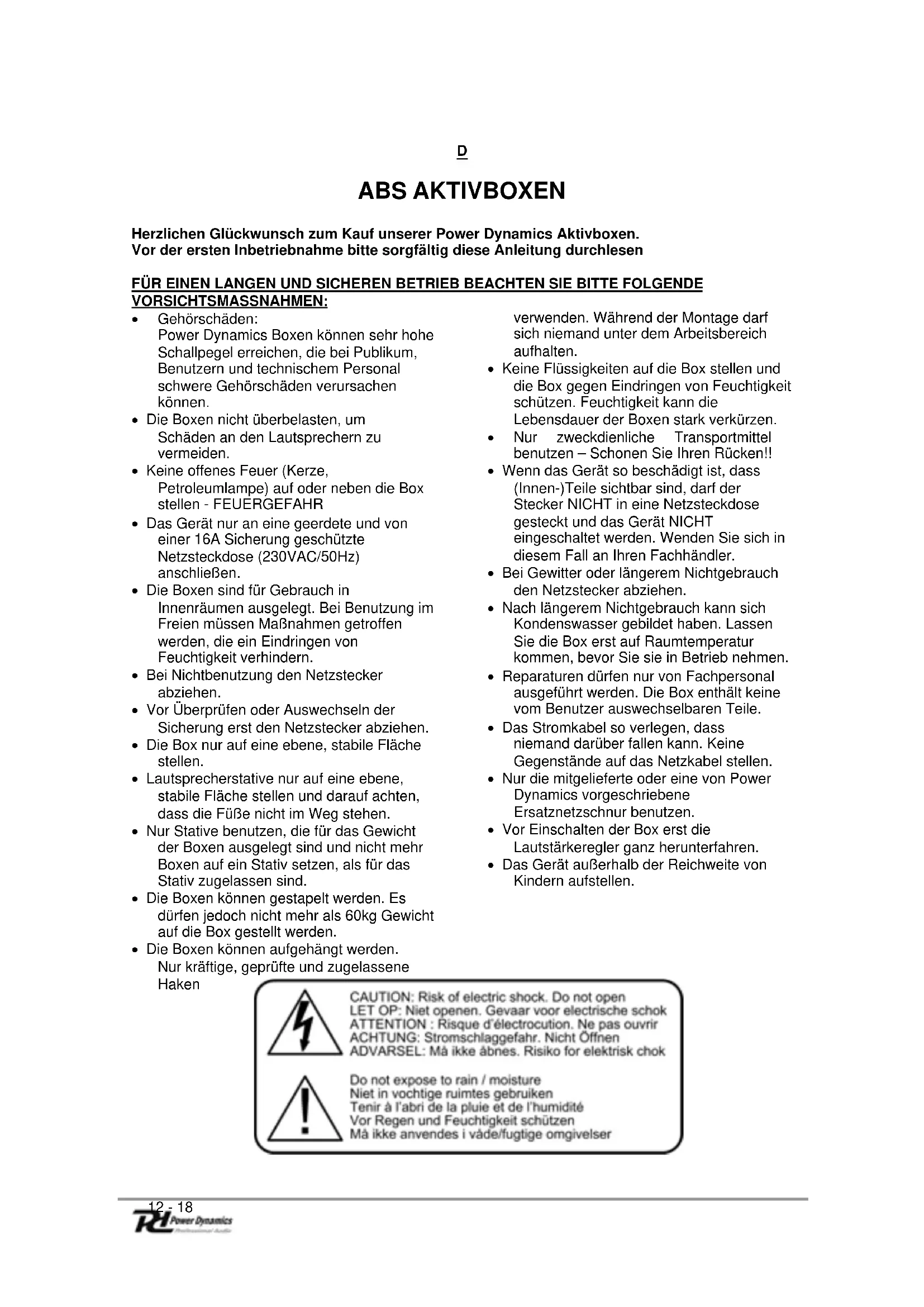

Herzlichen Glückwunsch zum Kauf unserer Power Dynamics Aktivboxen. Vor der ersten Inbetriebnahmeitte sorgfaltig these Anleitung durchlesen

FÜR EINEN LANGEN UND SICHEREN BETRIEB BEACHTEN SIE BITTE FOLGENDE VORSICHTSMASSNAHMIEN:

Gehorschaden: Power Dynamics Boxen konnen sehr hohe Schallpegel erreichen, die bei Publikum, Benutzern und technischem Personal schwere Gehorschaden verursachen konnen.
Die Boxen nicht überbelasten, um Schaden an den Laufsprechern zu vermeiden.
Keine offenes Feuer (Kerze, Petroleumlampe) auf oder darüber die Box stellen - FEUERGEFAHR
Das Gerat nur an eine geerdete und von einer 16A Sicherung geschützte Netzsteckdose (230VAC/50Hz) anschließBen.
Die Boxen sind fur Gebrauch in Innenräumen ausgelegt. Bei Benutzung im Freien mussen Maßnahmen getroffen werden, die ein Eindringen von Feuchtigkeit verhindern.
- Bei Nichtbenutzung den Netzstecker abziehen.
Vor Überprüfen oder Auswechseln der Sicherung erst den Netzstecker abziehen.
Die Box nur auf eine ebene, stabile Flache stellen.
- Lautsprecherstative nur auf eineEbene, stabile Flache stellen und daraufchten, dass die FuBe nicht im Weg stehen.
- Nur Stative benutzen, die für das Gewicht der Boxen ausgelegt sind und nicht mehr Boxen auf ein Stativ setzen, als für das Stativ zugelassen sind.
Die Boxen konnen gestapelt werden. Es dürfen jedoch nicht mehr als 60kg Gewicht auf die Box gestellt werden.
Die Boxen konnen aufgehigt werden. Nur kräftige, geprüfte und zugelassene Haken

verwenden. Wahrend der Montagearf sich niemand unter dem Arbeitsbereich aufhalten.

• Keine Flüssigkeiten auf die Box stellen und die Box gegen Eindringen von Feuchtigkeit schätzen. Feuchtigkeit kann die Lebensdauer der Boxen stark verkurzen.
• Nur zweckdienliche Transportmittel benutzen - Schonen Sie ihren Rücken!!
• Wenn das Gerät so beschädigt ist, dass (Innen-)Teile sightbar sind, damit der Stecker NICT in eine Netzsteckdose gesteckt und das Gerät NICT eingeschaltet werden. Wenden Sie sich in dieser Fall an ihren Fachhändler.
• Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen.
• Nach längerem Nichtgebrauch kann sich Kondenswasser gebildet haben. Lassen Sie die Box erst auf Raumtemperaturkommen, bevor Sie sie in Betriebnehmen.
• Reparaturen dürfen nur von Fachpersonal ausgeführt werden. Die Box enthalt keine vom Benutzer auswechselbaren Teile.
  Das Stromkabel so verlegen, dass niemand darüber fallen kann.Keine Gegenstände auf das Netzkabel stellen.
• Nur die mitgelieferte oder eine von Power Dynamics vorgeschriebene Ersatznetzschnur benutzen.
  Vor Einsatzen der Box erst die Lautstarkeregler ganz herunterfahren.
  Das Gerat außerhalb der Reichweite von Kindern aufstellen.

CAUTION: Risk of electric shock. Do not open LET OP: Niet openen. Gevaar voor electrische schok ATTENTION: Risque d'electrocution. Ne pas ouvir ACHTUNG: Stromschlaggefahr. Nicht Offnen ADVARSEL: Ma ikke abnes. Risiko for elektrisk chok

Do not expose to rain / moisture
Niet in vochtige ruimtes gebruiken
Tenir à l'abri de la pluie et le 'humidité
Vor Regen und Feuchtigkeit schätzen
Mà-ilke anvendes i väde/fugtige omgivelser

EIGENSCHAFTEN

Allgemeines

• Professionelles, starkes Kunststoffgehäuse;
• Ein schweres, perforiertes Gitter schützt den Tieftöner;
• Ergonomische Handgriffe und ein leichtes Gehäuse erleichtern den Transport;
• Befestigungspunkte für Wand- und Deckemontage;
• Eingebauter Stativeinsatz mit Muttern zum Einbau in Beschallungsanlagen.

EINGANGSFELD

1. USB-Eingang MP3-Player
2. MP3-Player Ein / Aus

Lautstärkeregler für MP3-Player

1. Symmetrischer Eingang Kanal (XLR oder 6,3m Klinke)

Lautstärkeregler Kanal

1. Line Eingang Kanal zum Anschluss eines CD-, DVD-Spielers usw.

Lautstärkeregler Line Eingang Kanal

1. Lautstarkeregler
2. Tonregler
3. Bassregler
4. Symmetrischer Line Ausgang zum Durchscheifen zur 2. Aktivbox
5. Clip Anzeige

These LED leucht auf, wenn einer oder beiden Kanäle auf Höchstleistung eingestellt sind. Es kann vorkommen, dass diese LED zeitweilig aufleuchten. Das ist kein Problem. Wenn sie aber ständig aufleuchten, müssen Sie die Lautstarke reduzieren, sonst kann der Veränderker dauerhaften Schaden behmen kann.

1. Betriebsanzeiger

Die LED leuchtet, wenn der Verständner eingeschaltet wird.

11.Netzeingang

Stecken Sie erst den IEC Stecker in die Buchse auf dem Gerät und danach das andere Ende in eine Netzsteckdose

Sicherungshalter

Die Sicherung schützt den Veränder gegen Defekte. Nur durch eine vollig identische Sicherung ersetzen.

1. Netzschalter

Zum Ein- und Ausschalten des Verstärkers.fahren Sie immer ganz die

Lautstärke herunter, bevor Sie den Verständner einschalten.

MP3 Control

A. PLAY/PAUSE

Track Play-oder Pause-Modus

B. STOP

Verfolgen Sie aufhoren zuspielen

C. REPEAT, Gleichen Spur wieder
D. PREV, Spieler vorherigen Titel
E. NEXT, Spieler{nachsten Titel
F. DISLAY, Anzeige MP3-Informationen

FEHLERDIAGNOSE

Prüfen Sie zuerst, ob eine Box wirklich defekt ist, indem Sie die defekte Box durch eine andere austauschen, von der Sie safer **wissen, dass sie gut Funktioniert. Wenn mit dieser Box desselbe Problem auftritt, empfehlen wir Ihnen, die nachstehende Fehlerliste zu checken.

Kein Ausgangssignal

Wahrscheinliche Grunde Lösung

Lautsprecherkabel Nochmals alle Verbinder anschließen. Schlieben Sie neue, betriebsfähige Kabel an Prufen Sie den Zustand der Kabel und Verbinder

Signalunterbrechungen

Wahrscheinliche Grunde Lösung
Schlechte Verbindung Defekte Laatsprecher können Signalunterbrechungen hervorrufen, aber es ist wahrscheinlicher, dass das Problem bei einem Kabel oder Verbinder liegt. Schließen Sie alle Verbinder erneut an.

Ständiges Brummen, Gerausch oder Summen

Wahrscheinliche Grunde Lösung
Defektes, elektrisches Gerät Ein anhaltendes Gerausch kommt vom Verständner, Mixer, Prozessor in der Beschallungsanlage oder Audioquelle. Prufen Sie, ob ihre Anlage geerdet ist. Suchen Sie nach geräuschvollen Geräten oder elektrischen Teilen. Prufen Sie, ob die Kabel abgeschirmt sind.

TECHNISCHE DATEN

Art. Nr. PD-12A MP3 PD-15A MP3
Ausgangsleistung	200W	250W
Ausgangsleistung (Music)	400W 500W
Empfindlichkeit	122dB	125dB
Frequenzbereich	50-18.000Hz	40-18.000Hz
Eingäng(e) 1x Line/Mic +	1x Mic 2x Line/Mic + 1x	Line
Tiefftern	12"	15"
Abmessungen	585 x 420 x 310 mm	685 x 460 x 400 mm
Gewicht	17kg	22kg
Ref Nr.	178.843	178.846

Keine eigemächtigen Reparaturen oder Veränderungen am Gerät vornehmen, sonst verfällt jeglicher Garantieanspruch.

Es besteht kein Anrecht auf Garantie bei Unfallen und Schaden, die durch unsachgemassen Gebrauch und Nichtbeachtung der Sicherheits- und Bedienhinweise in dieser Anleitung entstanden sind.

Power Dynamics übernimmt keine Haftung für Sach- und Personenschäden, sowie Folgeschäden, die durch Nichtbeachtung der Warnungen und Sicherheitseinweise entstanden sind.
