Producttype	Actieve luidspreker
Merk	Power Dynamics
Model	PD412A
RMS vermogen	350 W
Piekvermogen	1400 W
Interne versterking	Klasse D 300 W + Klasse AB 50 W
Impedantie	4 Ω
Frequentierespons	40 Hz – 20 kHz
Afsnijfrequentie	2,5 – 2,8 kHz (24 dB/octaaf)
DSP controller	24 bits / 48 kHz
Max. SPL	125 dB
Lage tonen luidspreker	12" (305 mm)
Hoogtonendriver	1,35" Titanium
Voeding	220-240 V~, 50 Hz
Afmetingen (B x H x D)	380 x 595 x 315 mm
Gewicht	13 kg
Draadloze connectiviteit	Bluetooth (koppelen met speciale knop)
Audio ingangen	2 gecombineerde XLR / 6,35 mm jack ingangen
Audio uitgang	XLR (link)
DSP modi	PA, Monitor, Sub, Speech
Interne batterij	Oplaadbare loodaccu (elke 3 maanden opladen)
Onderhoud en reiniging	Gebruik een droge doek; gebruik geen chemicaliën
Gebruikstemperatuur	5 °C tot 35 °C
Veiligheid	Niet de behuizing openen; vermijd vocht; alleen voor gebruik binnenshuis

Veelgestelde vragen - PD412A Power Dynamics

Hoe verbind ik mijn smartphone via Bluetooth?

Schakel de luidspreker in, druk 2 seconden op de Bluetooth-koppelknop (de LED knippert). Schakel Bluetooth in op uw apparaat en selecteer MIXER-01. Wanneer de LED constant blijft branden, is het koppelen gelukt.

Welke DSP-modi zijn beschikbaar en waarvoor dienen ze?

Er zijn vier modi beschikbaar: PA (gebruik op statief gericht op publiek), Monitor (vloermonitor naar u gericht), Sub (gecombineerd met subwoofer), Speech (spreektoepassingen). De schakelaar bevindt zich op het bedieningspaneel.

Hoe stel ik het volume van de kanalen in?

Gebruik de knoppen Volume Channel 1 en Volume Channel 2 voor elke ingang, en de knop Volume BT voor het Bluetooth-volume. Het Signaal-lampje (groen) geeft de aanwezigheid van een signaal aan.

Wat betekent het rode 'Limit'-lampje?

De rode LED Limit gaat branden wanneer het signaal een gevaarlijk niveau voor de luidsprekers bereikt. Verlaag het volume om schade aan de luidspreker te voorkomen.

Kan ik de luidspreker buiten gebruiken?

Nee, het apparaat is alleen ontworpen voor gebruik binnenshuis. Stel het niet bloot aan regen of vocht om elektrische schokken te voorkomen.

Hoe onderhoud en reinig ik de luidspreker?

Gebruik een droge doek om de behuizing schoon te maken. Gebruik geen chemicaliën die de coating kunnen beschadigen.

Wat te doen als de luidspreker niet inschakelt?

Controleer of het netsnoer correct is aangesloten op een geaard stopcontact van 220-240 V~. Zorg ervoor dat de zekering (10-16 A) niet is doorgebrand. Als het probleem aanhoudt, neem dan contact op met een gespecialiseerde technicus.

Hoe vervang ik de interne batterij?

De loodaccu moet worden vervangen door een identiek type. Lever de oude in bij een geschikte recyclingcontainer. Alleen een bevoegde technicus mag deze handeling uitvoeren om de garantie te behouden.

Welke kabels zijn nodig om een microfoon aan te sluiten?

U kunt een XLR-kabel of een 6,35 mm jack (TS/TRS) gebruiken op de gecombineerde ingangen. Beide kanalen accepteren beide aansluitingen.

Hoe gebruik ik de Sub-modus met een subwoofer?

Selecteer de Sub-modus op de DSP-schakelaar. De lage frequenties worden gefilterd en naar de XLR-uitgang gestuurd om een externe subwoofer aan te sturen. Plaats de hoofdluidspreker gericht naar het publiek.

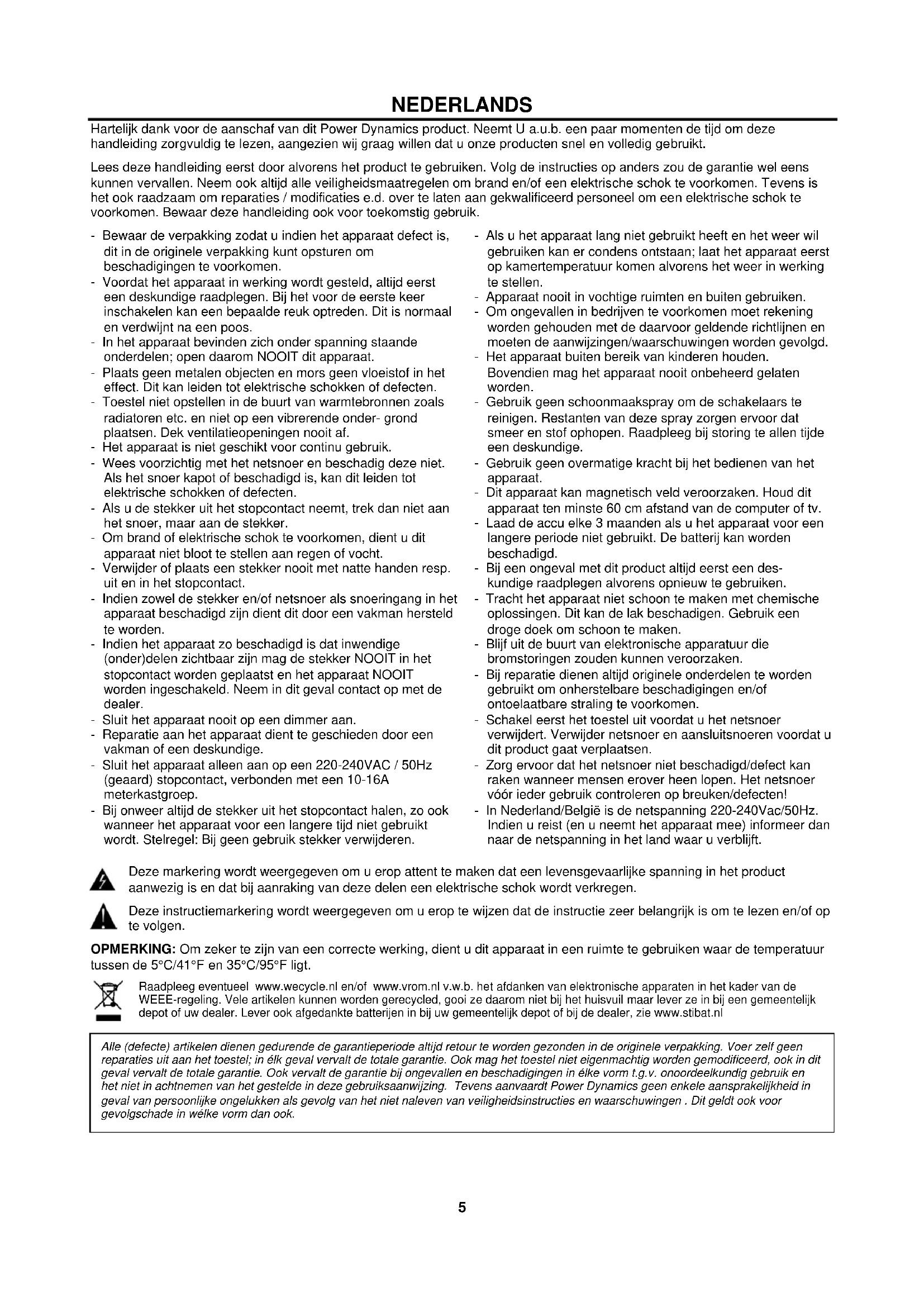

GEBRUIKSAANWIJZING PD412A Power Dynamics

Hartelijk dank voor de aanschaf van dit Power Dynamics product. Neemt U a.u.b. een paar momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens kunnen vervallen. Neem ook altijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparaties / modificaties e.d. over te laten aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

• Bewaar de verpakking zodat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Voordat het apparaat in werking wordt gesteld, altijd eerst een deskundige raadplegen. Bij het voor de eerste keer inschakelen kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na een poos.
• In het apparaat bevinden zich onder spanning staande onderdelen; open daarom NOOIT dit apparaat.
• Plaats geen metalen objecten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten.
• Toestel niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en niet op een vibrerende onder- grond plaatsen. Dek ventilatieopeningen nooit af.
• Het apparaat is niet geschikt voor continu gebruik.
• Wees voorzichtig met het netsnoer en beschadig deze niet. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten.
• Als u de stekker uit het stopcontact neemt, trek dan niet aan het snoer, maar aan de stekker.
• Om brand of elektrische schok te voorkomen, dient u dit apparaat niet bloot te stellen aan regen of vocht.
• Verwijder of plaats een stekker nooit met natte handen resp. uit en in het stopcontact.
• Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door een vakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtbaar zijn mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer.
• Sluit het apparaat nooit op een dimmer aan.
• Reparatie aan het apparaat dient te geschieden door een vakman of een deskundige.
• Sluit het apparaat alleen aan op een 220-240VAC / 50Hz (geaard) stopcontact, verbonden met een 10-16A meterkastgroep.

• Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanneer het apparaat voor een langere tijd niet gebruikt wordt. Stelregel: Bij geen gebruik stekker verwijderen.

• Als u het apparaat lang niet gebruikt heeft en het weer wil gebruiken kan er condens ontstaan; laat het apparaat eerst op kamertemperatuur komen alvorens het weer in werking te stellen.

• Apparaat nooit in vochtige ruimten en buiten gebruiken.
• Om ongevallen in bedrijven te voorkomen moet rekening worden gehouden met de daarvoor geldende richtlijnen en moeten de aanwijzingen/waarschuwingen worden gevolgd.
• Het apparaat buiten bereik van kinderen houden. Bovendien mag het apparaat nooit onbeheerd gelaten worden.
• Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tijde een deskundige.
• Gebruik geen overmatige kracht bij het bedienen van het apparaat.
• Dit apparaat kan magnetisch veld veroorzaken. Houd dit apparaat ten minste 60 cm afstand van de computer of tv.
• Laad de accu elke 3 maanden als u het apparaat voor een langere periode niet gebruikt. De batterij kan worden beschadigd.
• Bij een ongeval met dit product altijd eerst een deskundige raadplegen alvorens opnieuw te gebruiken.
• Tracht het apparaat niet schoon te maken met chemische oplossingen. Dit kan de lak beschadigen. Gebruik een droge doek om schoon te maken.
• Blijf uit de buurt van elektronische apparatuur die bromstoringen zouden kunnen veroorzaken.
• Bij reparatie dienen altijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen.
• Schakel eerst het toestel uit voordat u het netsnoer verwijdert. Verwijder netsnoer en aansluitsnoeren voordat u dit product gaat verplaatsen.
• Zorg ervoor dat het netsnoer niet beschadigd/defect kan raken wanneer mensen erover heen lopen. Het netsnoer vóór ieder gebruik controlleren op breuken/defecten!
• In Nederland/België is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan naar de netspanning in het land waar u verblijft.

Deze markering wordt weergegeven om u erop attent te maken dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok wordt verkregen.

Deze instructiemarkering wordt weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.

OPMERKING: Om zeker te zijn van een correcte werking, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de 5°C/41°F en 35°C/95°F ligt.

Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantieperiode altijd retour te worden gezonden in de originele verpakking. Voer zelf geen reparaties uit aan het toestel; in élk geval vervalt de totale garantie. Ook mag het toestel niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en het niet in achtnemen van het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Power Dynamics geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen . Dit geldt ook voor gevolgschade in wélke vorm dan ook.

1. BT connectie knop
2. Volumeregelaar kanaal 1
3. Volumeregelaar kanaal 2
4. Combo connector kanaal 1 XLR en Jack 6.3mm
5. Combo connector kanaal 2 XLR en Jack 6.3mm
6. DSP functie
7. LED Indicator
   Limit: Systeem overstuurt, LED licht ROOD op.
   Signal: geeft aan dat er een ingang signaal is "XLR", LED licht GROEN op.
   Power: geeft aan dat het system "AAN is, LED licht BLAUW op.
8. Volume controle BT
9. Uitgangs selectie knop, Kies voor alleen kanaal 1 of MIX
10. Uitgang XLR-connector

In onderstaand schema is de DSP frequentiebereik weergeven van alle vier modi. De zwarte lijn in het midden is de nul. U kunt zo zien welk type frequency elke modus heeft.

Beschrijving:

ROOD = PA

BLAUW = MONITOR

GROEN = SUB

GEEL = SPEECH

PA modus:

Dit is de standaardinstelling voor de luidsprekers. Gebruik deze instelling als de luidsprekers op een luidsprekerstatief staan.

Monitor modus:

Gebruik deze instelling als de luidspreker word gebruikt als podium monitor.

Sub modus:

Met behulp van deze instelling, in combinatie met een subwoofer, worden lage frequenties gefilterd.

Speech modus:

Gebruik deze instelling als de luidspreker wordt gebruik voor spraak en presentaties.

BT-CONNECTIE

1. Schakel de luidspreker in, druk op de BT-connectie knop gedurende twee seconden, de LED knippert nu (LED voor BT-status knippert)
2. Schakel BT in op je apparaat en selecteer MIXER-01. Wanneer succesvol gekoppeld, licht de LED continue op.

Bedrijvenpark Twente 415

7602 KM - ALMELO

[phone]

[phone]

The Netherlands

Product number: 178.263 & 178.266
