GEBRUIKSAANWIJZING RTI 101 EP AEG

voor warmteaccumulatoren

WSP 2010 tot 7010

Gebruiks- en montagehandleiding

Inhaltsverzeichnis

Deutsch English

1. Gebruiksaanwijzing Voor de gebruiker

1.1 Werkwijze 22

2. Montagehandleiding

2.1 Technische gegevens 23
2.2 Verpakkingseenheid 23
2.3 Montage 23
2.4 Functiecontrole 25
2.5 Aflevering 25

3. Milieu en recycling 27

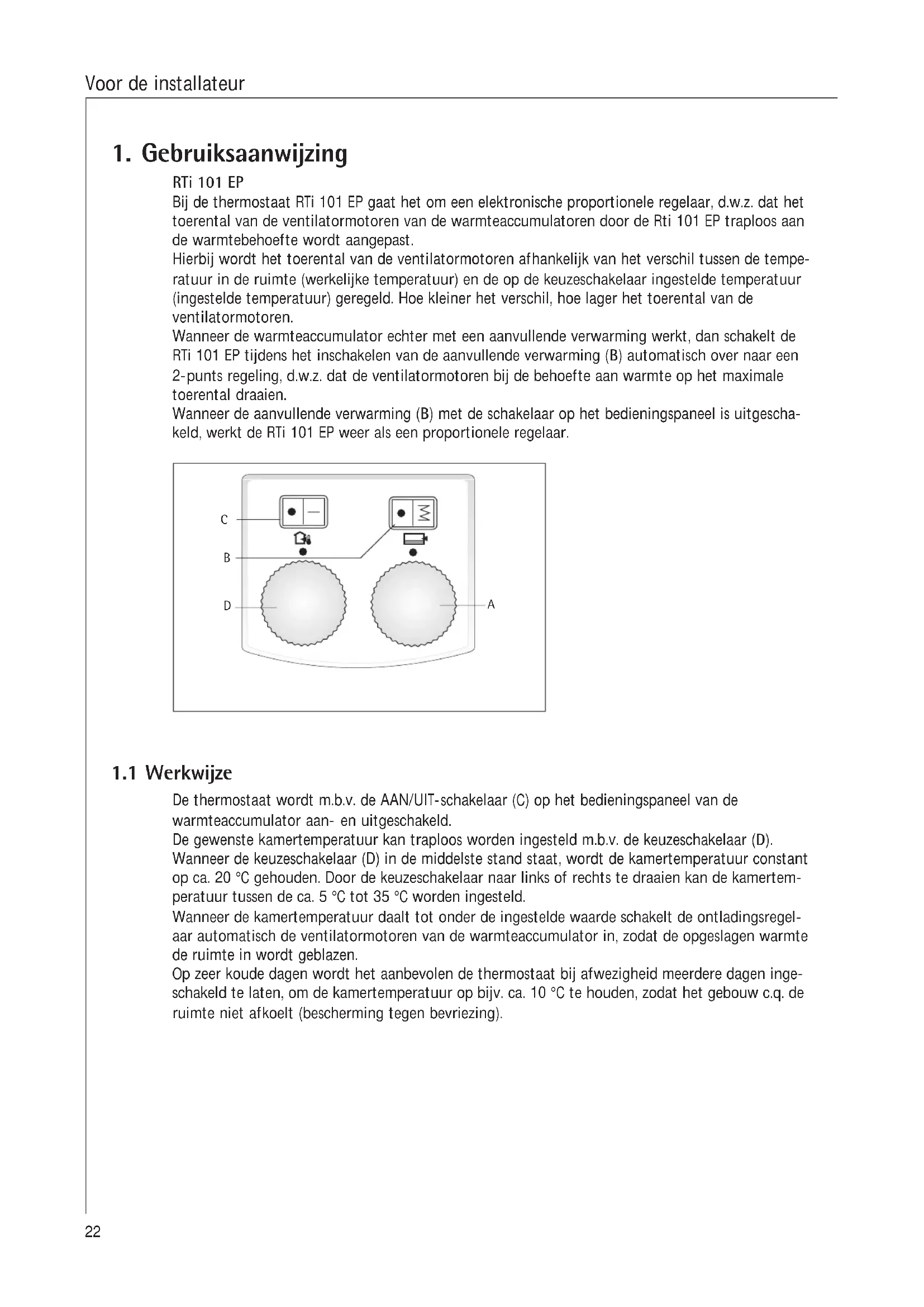

1. Gebruiksaanwijzing

RTi 101 EP

Bij de thermostaat RTi 101 EP gaat het om een elektronische proportionele regelaar, d.w.z. dat het toerental van de ventilatormotoren van de warmteaccumulatoren door de Rti 101 EP traploos aan de warmtebehoefte wordt aangepast.

Hierbij wordt het toerental van de ventilatormotoren afhankelijk van het verschil tussen de temperatuur in de ruimte (werkelijke temperatuur) en de op de keuzeschakelaar ingestelde temperatuur (ingestelde temperatuur) geregeld. Hoe kleiner het verschil, hoe lager het toerental van de ventilatormotoren.

Wanneer de warmte accumulator echter met een aanvullende verwarming werkt, dan schakelt de RTi 101 EP tijdens het inschakelen van de aanvullende verwarming (B) automatisch over naar een 2-punts regeling, d.w.z. dat de ventilatormotoren bij de behoefte aan warmte op het maximale toerental draaien.

Wanneer de aanvullende verwarming (B) met de schakelaar op het bedieningspaneel is uitgeschakeld, werkt de RTi 101 EP weer als een proportionele regelaar.

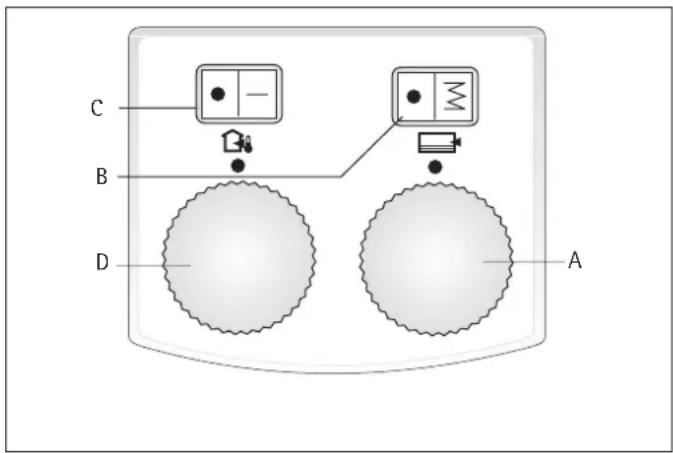

C B D A

1.1 Werkwijze

De thermostaat wordt m.b.v. de AAN/UIT-schakelaar (C) op het bedieningspaneel van de warmte accumulator aan- en uitgeschakeld.

De gewenste kamertemperatuur kan traploos worden ingesteld m.b.v. de keuzeschakelaar (D).

Wanneer de keuzeschakelaar (D) in de middelste stand staat, wordt de kamertemperatuur constant op ca. 20 °C gehouden. Door de keuzeschakelaar naar links of rechts te draaien kan de kamertemperatuur tussen de ca. 5 °C tot 35 °C worden ingesteld.

Wanneer de kamertemperatuur daalt tot onder de ingestelde waarde schakelt de ontladingsregelaar automatisch de ventilatormotoren van de warmteaccumulator in, zodat de opgeslagen warmte de ruimte in wordt geblazen.

Op zeer koude dagen wordt het aanbevolen de thermostaat bij afwezigheid meerdere dagen ingeschakeld te laten, om de kamertemperatuur op bijv. ca. 10 °C te houden, zodat het gebouw c.q. de ruimte niet afkoelt (bescherming tegen bevriezing).

2. Montagehandleiding

De inbouw van de thermostaat moet worden uitgevoerd door een daartoe bevoegde vakman met inachtneming van de gebruiks- en montagehandleiding van zowel de thermostaat als de warmteaccumulator.

Alle elektrische aansluit- en installatiewerkzaamheden dienen te worden uitgevoerd conform de VDE-bepalingen 0100, de voorschriften van de verantwoordelijke elektriciteitsbedrijven en de betreffende nationale en regionale voorschriften.

Model	RTi 101 EP
Nominale spanning	1/N/PE ~ 50 Hz 230 V
Schakelvermogen	16 A met aanvullende verwarming
Besturingsvermogen ventilator	100 VA

2.1 Technische specificaties

2.2 Verpakkingseenheid

1 Thermostaat met 4 afstandhouders en
- regelaar (potmeter) met verbindingsleiding
- 6-polige stekkerverbinding met kabelboom
1 AAN/UIT-schakelaar met 2 draden (lengte 500 mm)
1 Temperatuurkeuzeschakelaar
1 Gebruiks- en montagehandleiding
1 Aparte dubbele draad (lengte 500/650 mm)*
1 Aparte schakeldraad met verdeler (lengte 150 mm)*
1 Schakelschemasticker
1 Bedieningspaneelsticker
2 Kabelhouders
2 Kabelbinders
* alleen nodig bij een verbinding met ZH 1004 tot ZH 1017

2.3 Montage

Voor het begin van de werkzaamheden de warmteaccumulator spanningsvrij maken.

Bij het aansluiten van de warmteaccumulator op een automatische oplaadbesturing kan er ook spanning op de klemmen A1/Z1 - A2/Z2 staan wanneer de zekeringen zijn verwijderd.

Bij de opstelling van meerdere warmteaccumulatoren naast elkaar moet erop worden gelet dat de thermostaat in het apparaat rechtsbuiten wordt geïnstalleerd. Hiermee wordt gegarandeerd dat de kamertemperatuur perfect kan worden geregistreerd.

2.3.1 Inbouwvolgorde

• Verwijder het luchtin- en uitlaatrooster en de voorwand en rechter zijwand zoals in de gebruiks- en montagehandleiding van de warmteaccumulator is beschreven.

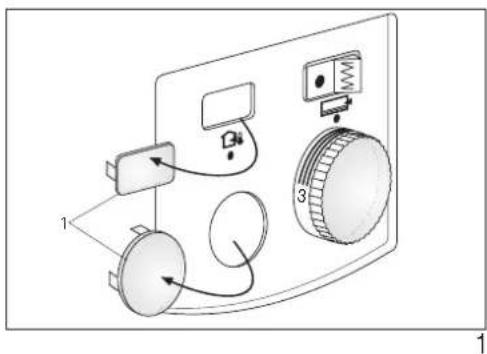

• Druk de blinde doppen (1) voor schakelaar en temperatuurkeuzeschakelaar met hulpmiddelen vanuit de schakelkamer uit het bedieningspaneel linksboven en onder (afb. 1).
  • Montage van de AAN/UIT-schakelaar:
  Beide draden door de uitsparing in het hoekprofiel steken en met de houder op het hoekprofiel (4) vergrendelen (afb. 2).
  Druk de aan-/uitschakelaar (2) met het symbool "l" rechts in de houder. Steek de draden van achteren naar voren door de ovale opening van de bevestigingsplaat, waarop de bussenklemstrip zit, en klem de in het midden van de schakelaar geplaatste draad op de bovenste klemstrip X2 (LE'), alsmede de aan de buitenkant geplaatste draad op de onderste klemstrip X1 (L) (zie pagina 29 in het schakelschema).
• Bevestig de potmeter (5) met ingestoken 3-polige aansluitleiding vanuit de schakelruimte met een bout 4 x 10 mm op de bevestigingsplaat (4). Daarbij moet erop worden gelet dat de as van de potmeter helemaal naar links is gedraaid (tegen de wijzers van de klok in) en de platte kant van de as naar rechts wijst (afb. 3).

• 3-polige aansluitleiding van de potmeter achter de bevestigingsplaat langs naar de stekkerplaats van de ontlaadregelaar leggen. Trek hiervoor de 3-polige aansluiting uit de potmeter, verleg de kabel en steek de 3-polige aansluiting er weer in.

• De bevestigingsplaat in de schakelruimte voor de bevestiging van de netaansluitklemmen naar voren zwenken nadat de bout in de achterwand is losgedraaid (niet helemaal uitdraaien).

• Streek de meegeleverde kabelhouder in de voorbereide gaten van de bevestigingsplaat (afb. 6) en zet de draden overeenkomstig afbeelding 5 in de kabelhouder vast.
  De meegeleverde kabeldrillers worden overeenkomstig afbeelding 6 gebruikt als extra bevestiging van de leiding van de potmeter (5) en de 6-aderige aanvoerleiding naar de printplaat.
• De 6-polige stekkerverbinding van de ontladregelaar (A3 zie schakelschema) achter de bevestigingsplaat langs naar boven geleiden, van bovenaf in de stekker „TA“ tot „N“ van de aansluitklem X2 steken en vastdraaien (kabelboom in de aanwezige kabelhouder drukken).
  De kabels mogen de tussenwand en de aansluitingen van de verwarmingselementen niet raken.
• Voeg de reeds voorgemonteerde eenheid „Regelaar en draagplaat“ (6) met de bovenste plaathoek van het schakelveld (draagplaat van de klemstrips X1 en X2) samen. Daartoe zet u de onderste plaathoek vast achter de vastklikpal van de bovenste plaathoek (7). Beide hoeken worden door middel van een schroef M4x8 verbonden (afb. 4).

Aanduiding	Alleen verplaatsen in verbinding met ZH
	van	naar
Dubbele draad (zwart)	S1	A3 LH en X2 LH
Draad met verdeler (zwart)	S1	S2

- De apart bijgeleverde draden (dubbele draad en schakeldraad met verdeler) zijn alleen bij verbinding met ZH 1004 tot ZH 1017 nodig. Schakelaar S1 wordt met de ZH-bouwpakketten meegeleverd. Neem a.u.b. de gebruiks- en montagehandleiding Aanvullende verwarmings-elementen ZH 1004 tot 1017 in acht.

De naar de schakelaar leidende draden in de aanwezige kabelboom opnemen (de kabelbinders kunnen geopend en weer gesloten worden).

• De bevestigingsplaat weer naar achteren zwenken en vastschroeven.
• De bedieningspaneelstickers op de buitenkant van de rechter zijwand plakken.
• De zijwand, voorwand alsmede luchtafvoer- en luchttoevoerroosters weer op het apparaat bevestigen (de inbouwvolgorde in acht nemen).

De getande borgringen moeten onder de bevestigingsbouten van de zij- en voorwand worden gestoken (aardleiderverbinding!)

• Temperatuurkeuzeschakelaar bevestigen.

2.4 Functiecontrole

Zet de AAN/UIT-schakelaar in de stand ontlading

Vervolgens de temperatuurkeuzeschakelaar draaien, totdat de ventilator van de warmteaccumulator wordt ingeschakeld.

Neem, wanneer de ventilator niet wordt ingeschakeld, de bedrijfs- en foutmeldingen op de op- en ontlaadregelaar in acht.

2.5 Overdracht

Deze gebruiks- en montagehandleiding hoort bij het apparaat en dient door de eigenaar zorgvuldig te worden bewaard. Wanneer het apparaat een andere eigenaar krijgt, moet ook de handleiding worden overgedragen.

Bij eventuele reparaties dient de vakman de gebruiks- en montagehandleiding ter inzage te ontvangen.

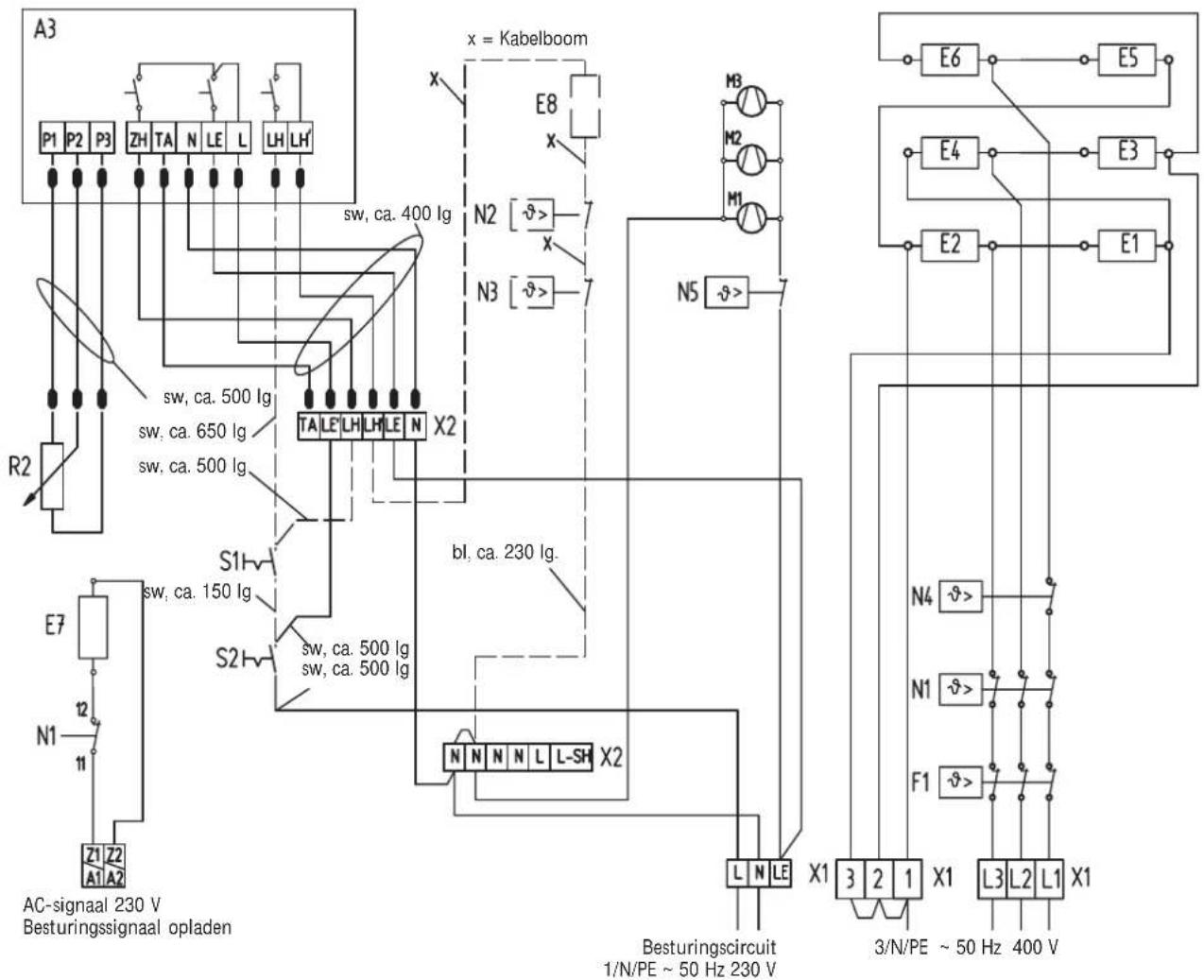

Schakelschema WSP 2010 - 7010 met RTi 101 EP

E1 - E6: Verwarmingselement (accumulator)

F1: Veiligheidstemperatuurbegrenzer

M1 - M3: Ventilator

N1: Temperatuurbegrenzer - opladen

N5: Temperatuurbegrenzer - ventilatorschuiflade

N4: Temperatuurbegrenzer - opladen

X1: Netaansluitklemmen

X2: Aansluitklemmen

□ Geïntegr. thermostaat RTi 101 M

E9: Verwarmingsweerstand

N6: Temperatuurregelaar - ontladen

S2: Tuimelschakelaar - ontladen

Z1: Ontstoringscondensator

□ Aanvullende verwarming

E8: Aanvullende verwarming

N2: Temperatuurregelaar – aanvullende verwarming

N3: Temperatuurregelaar – aanvullende verwarming

S1: Tuimelschakelaar – aanvullende verwarming

A3 P1 P2 P3 ZH TA N LE L LH LH x = Kabelboom E8 N2 [✓>] N3 [✓>] N5 ✓> E6 E5 E4 E3 E2 E1 sw, ca. 400 lg X2 TA LE' LH LH LE N X2 bl, ca. 230 lg. S1 sw, ca. 500 lg S2 sw, ca. 150 lg N N N N L L-SH X2 AC-signaal 230 V Besturingssignaal opladen N4 ✓> N1 ✓> F1 ✓> L3 L2 L1 X1 3/N/PE ~ 50 Hz 400 V Besturingscircuit 1/N/PE ~ 50 Hz 230 V

3. Milieu en recycling

Wij verzoeken u ons bij de bescherming van het milieu behulpzaam te zijn. Verwijder de verpakking daarom overeenkomstig de voor de afvalverwerking geldende nationale voorschriften.

Garantie

Aanspraak op garantie bestaat uitsluitend in het land waar het toestel gekocht is.

U dient zich te wenden tot de vestiging van AEG Home Comfort of de importeur hiervan in het betreffende land.

De montage, de electrische installatie, het onderhoud en de eerste inbedrijfname mag uitsluitend worden uitgevoerd door gekwalificeerd personeel.

De fabrikant is niet aansprakelijk voor defecte toestellen, welke niet volgens de bijgeleverde gebruiks- en montageaanwijzing zijn aangesloten of worden gebruikt.
