Type de produit	Elektrische boiler
Marque	Inventum
Modèle	Modesto Hotfill
Capacité	10 liter
Pression de service maximale	5 bar (500 kPa)
Poids à vide	6,8 kg
Poids en charge	16,8 kg
Perte à l'arrêt	21 W
Alimentation électrique	230 V ~ 50 Hz (schatting)
Puissance	2 000 W (schatting)

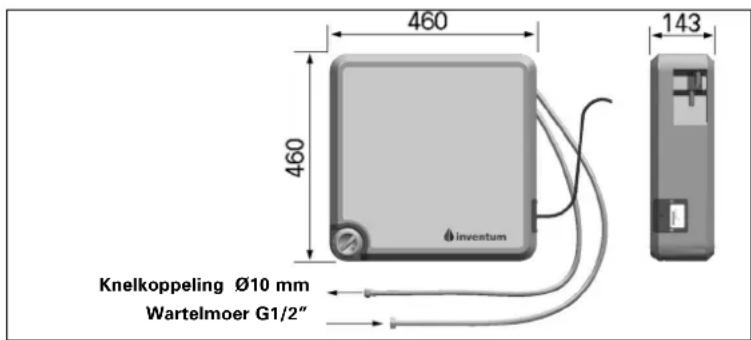

Raccordement d'eau	Flexibele slang 1 m, G1/2"
Fonctions principales	Opslag en verwarming van drinkwater, systemen onder druk / zonder druk / Hotfill
Plage de température	10 °C (vorstbeveiliging) tot 75 °C
Sécurité enfant	Vergrendeling temperatuurknop met schroevendraaier
Groupe de sécurité	Geïntegreerde overdrukventiel
Entretien et nettoyage	Jaarlijks ontkalken bij hard water; buitenkant reinigen met zachte doek
Garantie	5 jaar op koperen tank, 2 jaar op overige onderdelen
Normes	CE, ISO 9001

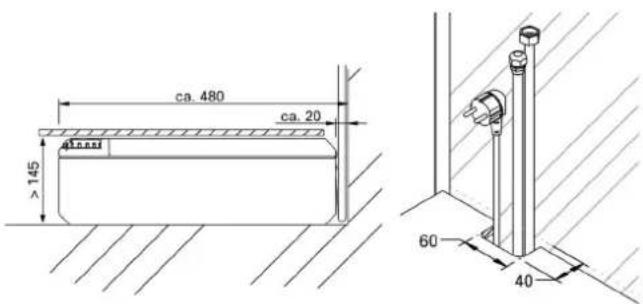

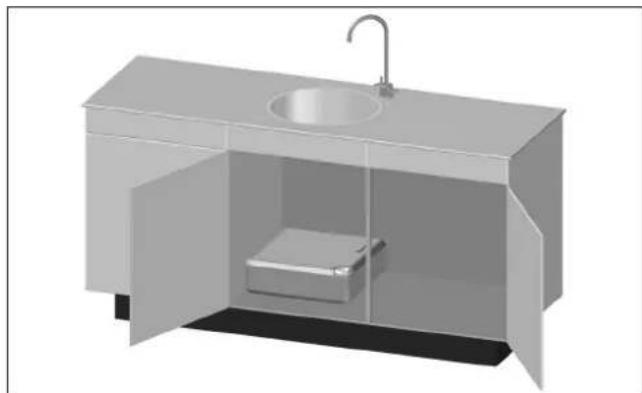

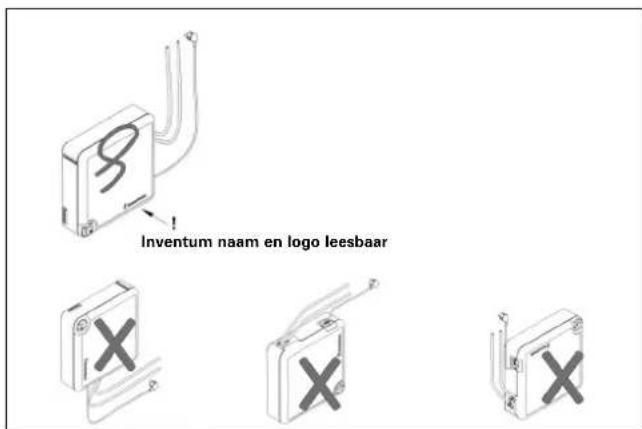

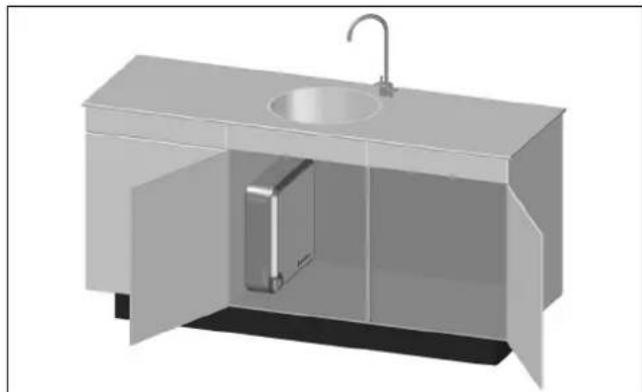

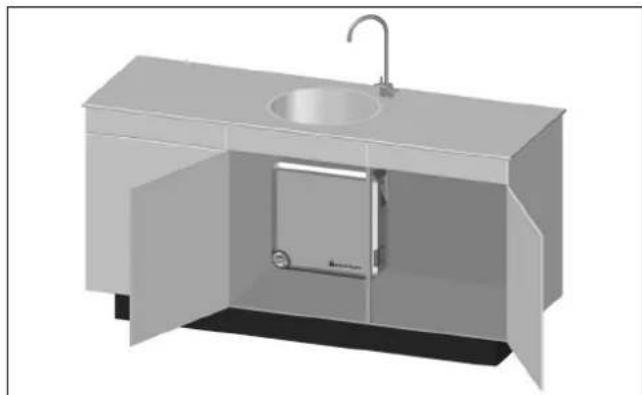

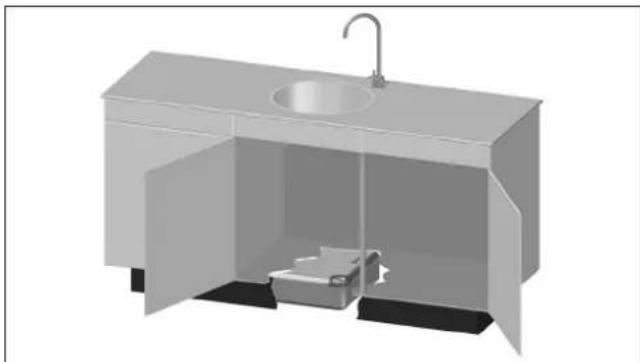

Installation	Verticaal of horizontaal, achter plint of in keukenkastje

Veelgestelde vragen - Modesto Hotfill INVENTUM

Hoe stel ik de temperatuur van mijn Modesto Hotfill boiler in?

Draai de temperatuurregelknop continu. De vorstbeveiligingsstand (ster) geeft ongeveer 10 °C, de eco-stand (45 °C) wordt aanbevolen voor handen wassen, 60 °C voor afwas en 75 °C voor kokend heet water. U kunt de knop vergrendelen met de kinderbeveiliging door het rode onderdeel met een schroevendraaier te verplaatsen.

Wat te doen als het water te koud is?

Controleer eerst de thermostaat instelling: als deze te laag staat, verhoog hem. Controleer ook de kinderbeveiliging die de temperatuur kan beperken. Als de boiler zonder water heeft gewerkt, kan de veiligheidsthermostaat zijn geactiveerd: verwijder de knop en druk op de Reset knop (J). Zorg dat de warmwaterleiding goed geïsoleerd is.

Wat te doen als het water te heet is?

Draai de temperatuurregelknop naar een lagere stand. Als het probleem aanhoudt, is de thermostaat mogelijk defect; neem contact op met uw installateur.

Hoe gebruik ik de kinderbeveiliging?

Zet de temperatuurknop op de sterstand (vorstbeveiliging). Schuif met een schroevendraaier het rode onderdeel naar de gewenste maximale temperatuur (45 °C, 60 °C of 75 °C). De knop kan dan niet verder dan deze waarde worden gedraaid.

Hoe onderhoud ik mijn boiler?

Reinig de buitenkant met een zachte doek en een niet-agressief schoonmaakmiddel. Laat het apparaat jaarlijks ontkalken bij hard water (meer dan 12 °dH). Bedien regelmatig de overdrukventiel van de veiligheidsgroep om kalkafzetting te voorkomen.

Wat te doen bij lekkage?

Als de overdrukventiel constant lekt, is de waterdruk mogelijk te hoog: installeer een drukregelaar. Bedien de ventiel meerdere keren om hem los te maken. Als de lekkage uit de boiler zelf komt, schakel dan de stroom uit, sluit de hoofdkraan en neem contact op met uw installateur.

Hoe leeg ik de boiler?

Koppel het apparaat los en sluit de hoofdkraan. Open een warmwaterkraan om de druk te verlagen. Koppel de aansluitingen los en leg de boiler horizontaal met de koudwateraansluiting naar beneden om hem volledig te laten leeglopen.

Wat is de garantie op deze boiler?

De garantie is 5 jaar op de koperen binnentank en 2 jaar op overige onderdelen, gerekend vanaf de aankoopdatum. Het aankoopbewijs is noodzakelijk. De garantie dekt geen schade door verkeerd gebruik of overmatige kalkaanslag.

Hoe legionella voorkomen?

Gebruik dagelijks warm water. Stel de temperatuur in op minimaal 60 °C na een langere stilstand, laat dan een minuut warm water lopen. Bij normaal gebruik is een temperatuur van 45-60 °C voldoende in de keuken.

Wat te doen als de boiler kookgeluiden maakt?

Dit wordt meestal veroorzaakt door een grote kalkaanslag. Neem contact op met uw installateur voor een ontkalking van het apparaat. Probeer niet zelf te repareren, omdat dit de garantie kan laten vervallen.

GEBRUIKSAANWIJZING Modesto Hotfill INVENTUM

Gebruiks- en installmenthandleiding

Met de aanschaf van deze boiler verschaat u zich een veilig en vertrouwd kwaliteitproducte. Deze Inventum boiler levert u voorraad, zonder wachtijdien, direct warm water in de keuken of aan de wastafel. Een grote tapsnelheid zonder hinderlijke temperatuurverschillen bedt u een hoog warmwatercomfort.

Alle Inventum boilers voldoen aan de zwaarse kwaliteitseisen, ook waar het gaat om energieverbruik. Zo worden hoogwaardig CFK-vrij materiaal gebrukt voor de isolatie van de boilers. Hierdoor wordt energieverlies tot een minimum beperkt.

Conformiteitverklaring

Inventum is een ISO 9001-gecertificatee de ondernerning. Inventum verkaart dat de aan de voorlijke vermelde boiler in overeenstemming is met:

Laagspanningsrichtrijk 73/23/EEG EMC-richtrijk 89/336/EEG

Geharmoniseerde normen: EN 60335-1 EN 60335-2-21 EN 50082-1 EN 55014 EN 61000-3-3 EN 61000-4-5

The Inventum waterheater

Fig.1 Hoofdcomponenten

A Behuizing/isolatie
B Temperatuur instelknop
C Kinderbeveiliging
D Thermostaatas
E Warmwateruitgang
F Koudwateraanvoer
G Aansluitsnoor
H Typeplaat
J Reset knop

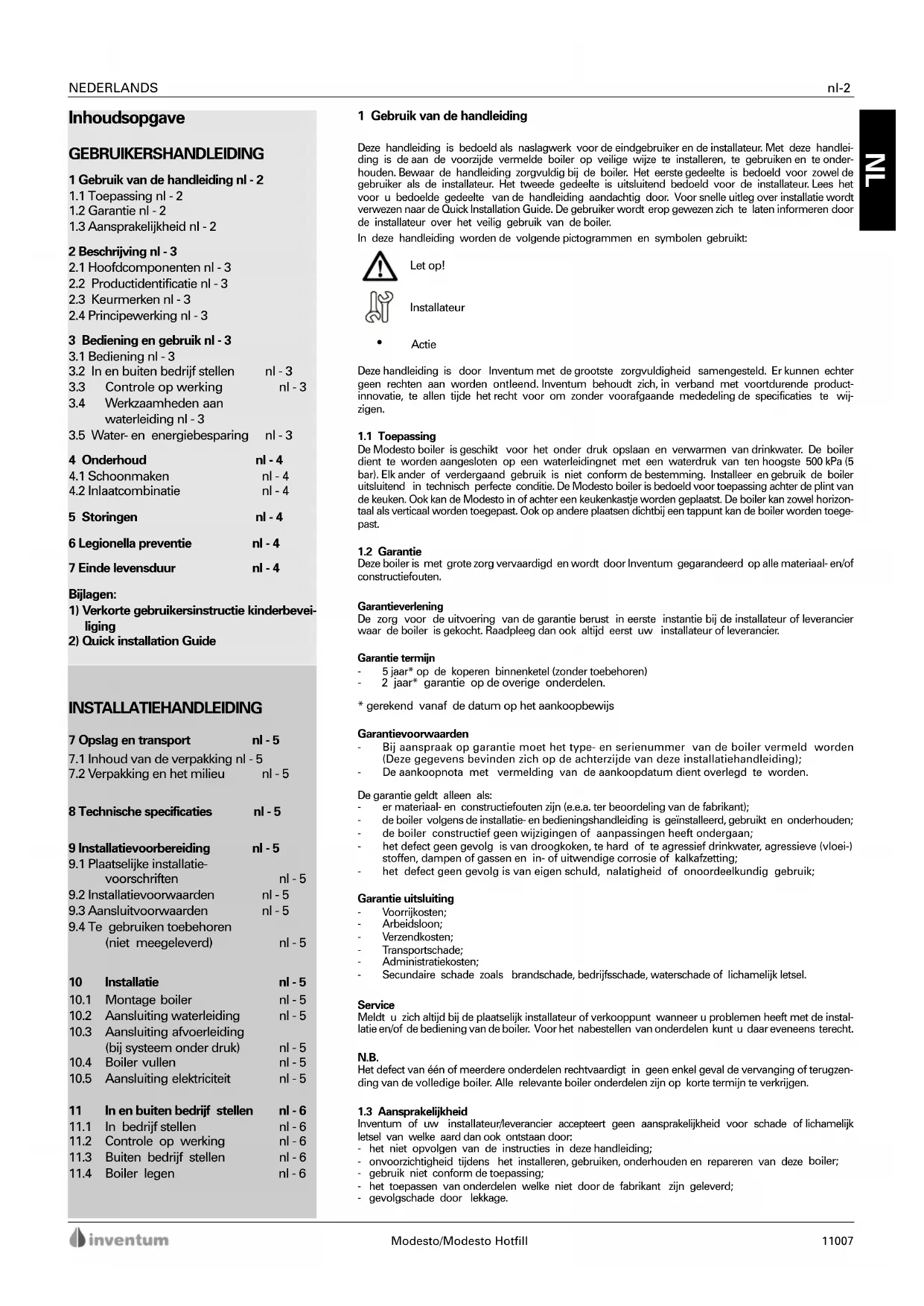

1 Gebruik van de handleiding nl - 2

1.1 Toepassing nl-2
1.2 Garantienl-2
1.3 Aansprakelijkheid nl - 2

2 Beschrijving nl-3

2.1 Hoofdcomponenten nl - 3
2.2 Productidentificationnl-3
2.3 Keurmerken nl - 3
2.4 Principewerking nl - 3

3 Bediening en gebruik nl - 3

3.1 Bediening nl - 3
3.2 In en buiten bedrijf stellen n1-3
3.3 Controle op werking n1-3
3.4 Werkzaamheden aan waterleiding nl-3
3.5 Water-en energiebesparing nl-3

4 Onderhoud n1-4

4.1 Schoonmaken nI-4
4.2 Inlaatcombinatie nI-4

5 Storingen n1-4

6 Legionella preventie nI - 4
7 Einde levensduur nl-4

Bijlagen:

1) Verkorte gebruikersinstrumente kinderbeveliging
2) Quick installation Guide

INSTALLATIEHANDLEIDING

7 Opslag en transport nI-5
7.1 Inhoud van de verpakking nl - 5
7.2 Verpakking en het milieu nl-5

8 Technische specificaties nI-5

9 Installatievoorbereiding nl-5

9.1 Plaatselijke installmente-voorschriften

9.2 Installatievoorwaarden nI-5
9.3 Aansluitvoorwaarden nl-5
9.4 Te gebruiken toebehoren (niet meegeleverd) n1-5

10 Installatie nI-5

10.1 Montage boiler nI-5
10.2 Aansluiting waterleiding nI-5
10.3 Aansluiting afvoerleiding (bij systemeonder druk) nI-5
10.4 Boiler vullen nI-5
10.5 Aansluiting elektriciteit nl-5

11 In en buiten bedrivf stellen nl-6

11.1 In bedrijf stellen nI-6
11.2 Controle op werking nI-6
11.3 Buiten bedrijf stellen nI-6
11.4 Boiler legen nI-6

1 Gebruik van de handleiding

Deze handlede is bedoeld als naslagwerk voor de eindgebruiker en de installmenteur. Met dieze handleiding is de aan de voorzijde vermelde boiler op veilige wijze te installeren, te gebruiken en te onderhoven. Bewaar de handleiding zorgvuldig bij de boiler. Het eerste gedeelte is bedoeld voor zowel de gebruiker als de installmenteur. Het tweede gedeelte is uitsluitend bedoeld voor de installmenteur. Lees het voor u bedoelde gedeelte van de handleiding aandachtig door. Voor snelle uitleg over installmentie wordt verwwezen maar de Quick Installation Guide. De gebruiker worden erop gewezen zich te laten informeren door de installmenteur over het veilig gebruik van de boiler.

In deze handleiding worden de volgende pictogrammen en symbolen gebruikt:

Let op!

Installateur

Actie

Deze handleiding is door Inventum met de grootste zorgvuldigheid samengesteld. Er kannen darüber geen rechtten aan worden ontleend.Inventum behoudt zich, in verband met voortdurende productinnovatie, te allen tijde hetrecht voor om zonder voorafgaande mededeling de specificaties te wijzigen.

1.1 Toepassing

De Modesto boiler is geschikt voor het onder druk opslaan en verwarmen van drinkwater. De boiler dient te worden aangesloten op een waterleidingnet met een waterdruk van ten hoogste 500kPa (5 bar). Elk ander of verdengaand gebruik is Niet conform de bestemming. Installeer en gebruik de boiler uitsluitend in technisch perfecte conditie. De Modesto boiler is bedoeld voor toepassing acheer de plint van de keuken. Ook kan de Modesto in ofchter een keukenkastje worden geplaatst. De boiler kan zowel horizontaal als verticaal worden toegepast. Ook op andere plaaten zicht bij een tappunt kan de boiler worden toegepast.

1.2 Garantie

Deze boiler is met grote zorg vervaardigd en wordt door Inventum gegardeerd op alle materialial- en/of constructiefouten.

Garantieverlening

De zorg voor de uitvoering van de garantie berust in eerste instantie bij de installmenteur of leverancier waar de boiler is gekocht. Raadpleeg dan ook altijd eerst uw installmenteur of leverancier.

Garantie termijn

5aar* op de koperen binnenketel (zonder toebehoren)
2aar*garantie op de overige onderdelen.
* gerekend vanaf de datum op het aankoopbewijs

Garantievoorwaarden

Bij aanssprak op garantie moet het type- en serienummer van de boiler vermeld worden (Deze geevens bevinden zich op dechterzijde van deze installmenttiehandleiding);
- De aankoopnota met vermeling van de aankoopdatum dient overlegd te worden.

De garantie geldt alleen als:

er materiaal- en constructiefouten zich (e.e.a. ter beordeling van de fabrikant);
de boiler volgens de installment- en bedieningshandleiding is geinstalleerd, gebrukt en onderhoden;
- de boiler constructief geen wijzigingen of aanpassingen hebft ondergaan;
- het defect geen gevolg is van droogkoken, te hard of te agressief drinkwater, agressieve (vloei-) stoffen, dampen of gassen en in- of uitwendige corrosie of kalkafzetting;
- het defect geen gevolg is van eigen schuld, nalatigheid of onoordeelkundig gebruik;

Garantie uitsluiting

Voorrijkosten;
Arbeidsloon;
Verzendkosten;
-Transportsch
- Administratiekosten;
Secundaire schade zoals brandschade, bedrijfsschade, waterschade of lichamelijk letsel.

Service

Meldt u zich alkijd bij de plaatselijk installmenter of verkooppunt wanner u problemen heeft met de instal-. latie en/of de bediening van de boiler. Voor het nabestellen van onderden kunt u waar eveneensterecht.

N.B.

Het defect van een of meerdere onderdenrechtvaardigt in geen enkel geval de verranging of terugzending van de volledige boiler. Alle relevante boiler onderdenen zijn op korte termijn te verkrijgen.

1.3 Aansprakelijkheid

Inventum of uw installateur/leverancier accepteert geen aansprakelijkheid voor schade of lichamelijk letsel van welke aard dan ook ontstaan door:

• het Niet opvolgen van de instructies in deze handleiding;
• onvoorzichtigheid tijdens het installereren, gebruiken, onderhonden en repareren van deze boiler;
• gebruik Niet conform de toepassing;
• het toepassen van onderdelen welke Niet door de fabrikant zich geleverd;
• gevolgschade door lekkage.

2 Beschrijving

Deze boiler is ontworpen voor het opslaan en verwarmen van drinkwater. In de boiler bevindt zich een geisoleerde binnenketel geschikt voor 10 liter water. Het ingebouwde elektrische verwarmingselement verwarmt het water. Via de warm- en koudwateraansluiting kan de boiler opgenomen worden in een waterleidingnet.

2.1 Hoofdcomponenten

De hoofdcomponenten worden weergegeven in fig. 1 op pagina 1.

2.2 Productidentification

De typeplaat bevat de volgende gegevens:

• productnaam;
• typenummer;
• serienummer;
• inhoud [L];
  -keurmerken;
  -werkdruk [kPa of bar];
• vermogen [W];
• elektrische aansluitwaarde [V];
• CE marketing;
  bestendigheid gegen vocht.

2.3 Keurmerken

De van toepassingarende keurmerken vindt u op de typeplaat

2.4 Principewerking

Modesto

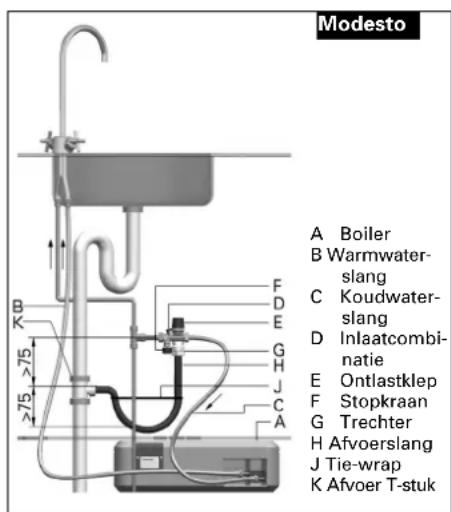

Systeem onder druk (fig. 2.1)

Koud leidingwater stroomt via de inlaatcombinatie in de boiler. De thermostat en het elektrische verwarmingselement zorgen dat het water tot de ingestelde temperatuur worden verwarmd. Bij het verwarmenzet het water uit,waardoor de druk in de boiler stijgt.Deze overdruk worden begrensdoor de ontlastklep van de inlaatcombinatie.

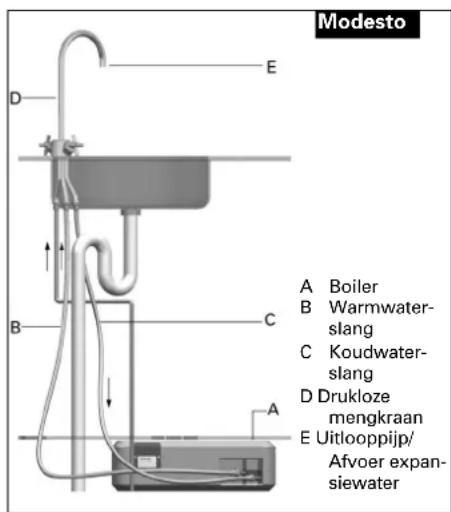

Drukloos system (fig. 2.2)

Bij deze toepassing worden geen inlaat-combinatie gebruikt. De speciale drukloze mengkraan zorgt voor de afvoer van het expansewater.

Gedurende de opwarmperiode zal de kraan druppelen totdat de ingestelde temperaatur is bereikt.

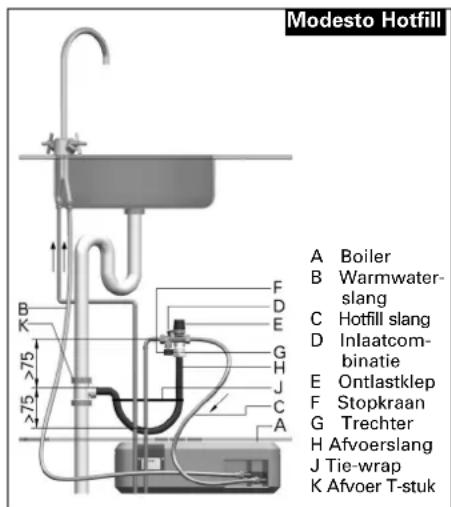

Systeem met inlaatcombinatie (fig. 2.3)

De boiler worden opgenommen in het warmwaterleidingnet. Tijdens gebruik worden de boiler direct gezuld met warmwater uit de hoofdarmwatervoorzieening, waardoor het tappen van warmwater kan blijven doorgaan. De thermostaat en het elektrische verwarmingselement zorgen dat het water tot de ingestelde temperatuur worden verwarmd. Bij het verwarmenzet het water uit,waardoor de druk in de boiler stijgt.Deze overdruk worden begrensd door de ontlastklep van de inlaatcombinatie.

Fig. 2.1 Principewerking systeme onderdruk

Fig. 2.2 Principewerking drukloos system

Fig. 2.3 Principewerking systeem onder druk, "Hotfill"

3.1 Bediening

De temperatuurknop kan traploos worden ingesteld. De knop is zowel in horizontale als in verticale positie te bedieren door middel van de aan de zijkant van de knop aanwezige karteling en temperatuurverdeling.

- Minimaal:

Vorstvrijende stand () . De watertemperatuuren bedraagt ca. 10^

-45°C:

Energieuzuinige stand. Deze stand kan worden gebrukt voor bijvoorbeeld handen wassen en afspoelen. Deze stand verminder de kalkafzetting in de boiler;

-60°C:

Dit is voor afwaswater een gebruikelijke temperatuur;

-75°C:

De maximale stand. Voor heet of veel warm water. De boiler levert ca. 20 liter van 40^

Kinderbeveiling

Indien gewenst kan de instelling van de temperatuurknop door middel van een kindebeveiliging worden begrensd (fig.3).

Draai de temperatuur instelknop in de stand met het sterretje;
Verdraai de rode kindebeveiliging met een schroevendraier in de gewenste blokeerstand;
- De knop kan nu nietmeerverder gedraaidworden dan de ingestelde waarde.

Fig.3 Temperatuurknop met kinderbeveiliging

Zie voor meer informatie de bijlage "verkorte gebruikersinstrumentie kinderbeveiliging"!

3.2 In en buiten bedrivif stellen

Controer of de boiler gemuld is met water!

De boiler worden via een wandcontactdoos op het elektriciteitsnet aangesloten.

• Steek de stekker in de wandcontactdoos om het toestel in te schakelen;
  Trek de stekker uit de wandcontactdoos om het toestel uit te schakelen of zet de thermostaatknop op 串 ^ 串 (vorstvrij).

3.3 Controle op werkung

Systeem onder druk

De boiler verwarmt het water als er expansiewateruit de ontlastklep druppelt.

Drukloos system

De boiler verwarmt het water als er expansiewateruit de kraanuitloop druppelt.

3.4 Werkzaamheden aan waterleiding

Indien de waterdruk wegvalt, bijvoorbeeld door werkzaamheden aan het waterleidingnet, spoel dan (als er weer leidingdruk is) zolang via de koudwaterkraan tot het water watier helder is.

3.5 Water- en energiebesparing

Door verstandig met (warm) water om te gaan, spaart u het milieu en verlaagt u uw water- en energierekening.

4 Onderhoud

Laat uw boiler jaarlijks ontkalken als u in een gebied woont met hard water (hoger dan 12 dH).

4.1 Schoonmaken

De buitenzijde van de boiler is met een zachte doek en een Niet-agressief huishoudmiedel schoon te makeen.

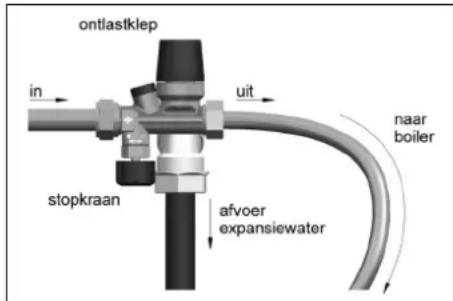

4.2 Inlaatcombinatie

Controleer regelmatig of de ontlastklep (fig. 2.1 en 2.3) ongehinderd expansiewater ut de boiler afoert.

De afvoer van de ontlastklep aan de inlaatcombinatieClient in open verbinding met de atmosefer gelaten te worden.

De ontlastklep aan de inlaatcombinatie dient regelmatin geltte te worden om kalkafzetting te verwijdenen en om te verifiernen dat deze nicht is geblokkeerd.

5 Storingen

Een Inventum boiler is een bijzonder betrouwbare boiler. Indien er zich onverhoopt noch storingen voordoen, volg dan de st-ringstabel (tabel 1).

Waarschuw uw Installateur als de storing Niet met de voorgeschreveh handled kan worden opgelost!

Zorg dat u de volgende gegevens bij de hand heeft:

-productnaam;
- typenummer;
- serienummer.

Ga in geen geval zich repareren. Er ontstaat möglichelijk een onveiligte situatie, bovendien vervalt de garantie.

Indien het voedingssnoer beschadigd raakt, dan dient每次都 uitsluiend verzvangen te worden door de technische servicedienst van Inventum om gevaarlijke situatives te voorkomen.

6 Legionella preventie!

De keukenboiler is bedoeld voor toepassing kort bij het keukentappunt waar dagelijks warm water worden gebruikt.

Als de warmwatertemperatuur langdurig hoger is dan 45^ en er dagelijks warm water wordt gebrukt, is er slechts een zeer gering legionella risico. Om elk risico uit te sluiten worden aanbevolen, na een langdurige stilstandperiode, het water eeenmalig tot boven de 60^ te verwarmen en daarna gedurende een minut warm water te tappen.

Als de keulenboiler voor douchen worden gebruikt (bijvoorbeeld in een caravan), of als er regelmatig langere tijd geen warm water worden getapt, is het aan te bevelen een temperatuur van 60^ in te stellen.

Opslag temperatuur	Legionella groei	Dagelijks warm-water gebruik	Advies
< 25 °C	Geen groei	n.v.t.	Alleen vorstvrij stand
25 - 40 °C	Groei wel möglichk	vereist	Niet geadviseerde instelling
45 - 60 °C	Groei nicht möglichk	vereist	Alleen voor keukengebruik
> 60 °C	Legionella sterft af	niet noodzakelijk	Altijd veilig

Legionella risico bij ingestelde boilertemperatuur

WAARSCHUWING!

Bij boilers ingesteld op een hoge temperatuur bestaat de kans op verbrandingsgevaar (met name voor kinderen).

7 Einde levensduur

Alle door Inventum gebruekte materialen zijn vrij van stoffen die bij sloop en/of vermietiging schadelijkঃn voor het milieu.

Tabel 1: Storingstabel

STORING	VERKLARING	HANDEL ALS VOLGT
(Te) koud water - Thermostat te laag ingesteld • Verstel thermostataktnop
	- Kinderbeveiliging te laag ingesteld • Stel de kinderbeveiliging	hoger in (zie 3.1)
	- Toestel is ingeschakeld geweest zonder te+zijn gezuld met water thermostatkop	- Reset de maximaalbeveiliging, verwijder de
	- Warmwaterleiding (te) lang • Isoleer de warmwaterleiding en/of nicht geisoleerd
Te heet water - Thermostat te hoop ingesteld • Verstel de thermostat
Te weinig water - Waterdruk te laag • Controller of de koudwaterkranen	en hetzelfde	probleem hebben en neem contact op met het waterleldingsbedrijf als dit zo is
	- Stopkraan Niet goed open • Open stopkraan volledig
Te weinig water in verticale positie	- Toestel Niet correct verticaal geplaatst	• Plaats het toestel correct (zie figuur 11)
Ontlastklep lekt constant	- Waterleidingdruk is te hoog	• Plaats een reducervientiel voor de inlaatcombinatie
	- Ontlastklep sluit Niet goed	• Bedien ontlastklep enkele malen
Boiler lekt	- Waterleidingen Niet goed aangesloten op de boiler of - Binnenketel lekt	• Schakel de elektricitet van de boiler uit • Sluit de stopkraan • Open een warmwaterkraan om de druk in de boiler op te heffen • Vang het lekwater op • Waarschuw uw installateur
Boiler maakt kookgeluiden	- Kalkafzetting in de boiler	• Waarschuw uw installateur

INSTALLATIEHANDLEIDING

7 Opslag en transport

Het toestel dient steeds te worden opgeslagen in de originele verpakking van de fabrikant. Alle op de buitenzijde van deze verpakking geveen aanwijzingen moeten worden opgevolgd. De opslaugrimte moet droog zich en zodanig+zijn ingericht dat beschadiging aan de verpakking wordt voorkomen. Tijdens het transport moet de originele verpakking intact blijven om het toestel te beschemeren. Zet de doos zodanig in het vervoermiddel, dat de doos Niet kan verschuiven. Houd het toestel zo lang möglichn in de verpakking, totdat u de plaats van montage heeft bereikt.

7.1 Inhoud van de verpakking

Het volgende treft u aan in de verpakking: -Boiler:

• Handleiding;
• Quick installation guide;
  Aansluitset.

7.2 Verpakking en het milieu

Om het milieu te sparen moet u:
- Het karton bij het oud karton en papier aanbieden ten behoeve van hergebruik;
- Overige verpakkingsresten bij het reguliere afval voegen.

8 Technische Specifications

Voor de technische specificaties van deze boiler verwijzen wij uহ:

• de typeplaat (fig. 1);
• de maatschets (fig. 4).

9 Installatievoorbereiding

9.1 Plaatselijke installmentevoorschriften

Bij het installereren van de boiler dient u de terplaatse geldende installmentevoorschriften van onder meer het elektriciteits- en waterleidingbedrijf in acht te nemen.

9.2 Installatievoorwaarden

Bepaal aan de hand van de voorbeelden op pagina 6 (fig. 6,7,8 en 9), de plaatswaar de boiler opgesteldGaat worden.Houd waar bij rekening met de volgende punten:

-Boiler, inlaatcombinatie, water- en afvoerleidingen bevinden zich in een vorstvrije ruimte;
- De ondergrond is vlak en kan het gewicht van de boiler met inhoud dragen;
-Zorgdathettoestelbereikbaarisvoor service en onderhoud.

9.3 Aansluitvoorwaarden

• Elektrische aansluitingen zijn aanwezig of hunnen worden aangelegd;
• Voor de voeding worden gebruik gemaakt van een wandcontactdoos met randaarde;
  -Waterleidingen zich aanwezig of hunnen worden aangelegd;
  -Tussen de inlaatcombinatie en de boiler wordt nooit een afluieter geplaatst;
  -Het expansiewater uit de ontlastklep van de inlaatcombinatie worden via die afvoerleidingaar het riool afgevoerd;
• De bijgeleverde inlaatcombinatie heeft een openingsdruk van 6 bar (en is gelijk aan de werkdruk van de boiler);
• De 1 meter lange fexibele aansluitslangen zijn af fabriek gemonteerd en op lekdichtheid ge test. Het verdient aanbeveling deze Niet los te nemen.

9.4 Eventueel te gebruiken toebehoren

Systeem onder druk

Een reducereventiel* is nodig indien de waterleidingdruk hoger is dan 5 bar.

Drukloos system

Een drukloze mengkraan*.

• Niet meegeleverd!

10 Installatie

10.1 Montage boiler

• Plaats het toestel direct op een vlakke ondergrond.

10.2 Aansluitingen waterleiding

Gebruik bij de montage van wartels en knelkoppelingen altijd 2 steek-sleutels om buiging en wringing op de leidingen en appendages te voorkomen.

De neue flexibele leidingen die bij de Modesto bijgeleverd zijn, dienen to worden gebrukt bij installmentie van de juiceswe boiler. Oude aansluitslangen mooteniet hergebrukt worden.

Systeem onder druk (fig. 2.1 of 2.3)

• Spoel eerst alle leidingen die op de boiler worden aangesloten goed door (vooral belangrijk bij nuwbouwwoningen);
• Sluit de hoofdkraan van de waterleiding;
• Sluit de koudwateraansluiting van de boiler (G 1/2" wartelmoer) aan op de inlaatcombinatie;
• Monteer een redueceventiel stroomopwaarts van de inlatacombinatie als de waterleidingdruk hoger is als de sluitdruk van de inlatacombinatie;
• Monteer de inlaatcombinatie op de koudwaterleiding of - bij de Modesto Hotfill - op de warmwaterleiding (hotfill-leiding) van de hoofdwarmwater voorziening;

• Sluit de koudwateraansluiting van de kraan aan op de koudwaterleiding;

• Sluit de warmwateraansluiting van de boiler (10 mm knelkoppeling) aan op de warmwateraansluiting van de kraan.

Drukloos system (fig. 2.2)

• Spoel eerst alle leidingen die op de boiler worden aangesloten goed door (vooral belangrijk bij neuenbouwwoningen);
• Sluit de hoofdkraan van de waterleiding;
• Sluit de koudwateraansluiting van de boiler (G1 / 2^ wartelmoer) aan op de koudwaterdoorvoer van de kraan;
• Sluit de koudwateraansluiting van de kraan aan op de koudwaterleiding;
• Sluit de warmwateraansluiting van de boiler (10 mm knelkoppeling) aan op de warmwateraansluiting van de kraan.

10.3 Aansluiting afvoerleiding (bij systemeonder druk)

• Monteer het afvoer T-stuk in de rioolbuis en sluit de flexibele afvoerslang aan volgens het schema (fig. 2.1 en 2.3). Vergeet hierbij Niet de Tie-wrap teplaatsen teneinde de stankafsluiting te waarborgen.

De (hoofd-)afvoer waarop de uitlaat van de ontlastklep aan de inlaatcombinatie worden aangesloten, dient in een continu neerwaartse richting, in een vorstvrijne omgeving geplaatst te worden.

Fig. 4a Detailafbeelding inlaatcombinatie

10.4 Boiler vullen

• Open de warmwaterkraan;
• Open de stopkraan van de inlaatcombinatie (bij systemeer onder druk);
• Open de hoofdkraan van de waterleiding;
  Laat de boiler goed doorstromen;
• Controller de installment op lekkage.

10.5 Aansluitingen elektriciteit

De boiler要去 geheel met water gevuld着眼 en de installmentiekvrij,voordat aansluiting op het elektriciteitsnetplaatsvindt.

Voor aansluiting op een wandcontactdoos met randaarde is het toestel voorzien van een 1,5 meter lang aansluitsnoer met randaarde stekker.

Inhoud 10 L
Stilstandsverlies 21 W
Gewicht leeg 6,8 kg
Gewicht vol 16,8 kg

Fig.4 Maatschets
Fig.5 Elektrisch Aansluitschema

TR=Temperatuurregelaar
TB= Temperatuurbegrenzer
N = Nulaansluiting
L = Fase-aansluiting

11 In en buiten bedrijf stellen

11.1 In bedrijf stellen

• Controller of de boiler geheel gemvuld is met water en de installmentie lekvrij is;
• Schakel de elektriciteit maar het toestel in.

De boiler要去 het installereren en het vullen met water binnen drie maanden in bedrijf worden gesteld om een goede werkig te garanderen.

11.2 Controle op werking

Na het in bedrijf stellen van het toesteldient u de volgende punten te controleren:

• Het druppelen van expansiewater uit de ontlastklep of de drukloze mengkraan. Dit is noodzakelijk om te hoge druk in de boiler tijdens het opwarmen te voorkomen;
• De gehele installment op lekkage, ook 30 minutes na ingebruikname.

11.3 Buiten bedrijf stellen

Schakel de elektricitit aan het toesteluit. De hoofdkraan van de waterleiding kan gewoon open blijyen.

11.4 Boiler legend

• Neem de stekker uit de wandcontactdoos;
• Sluit de hoofdkraan van de waterleiding;
• Sluit de stopkraan van de inlaatcombinatie;
• Open de warmwaterkraan;
• Vang eventueel lekwater op;
• Ontkoppel de wateraansluitslangen van de boiler bij de inlaatcombinatie en de warmwaterkraan;
  Leg het toestel horizontal met de koudwaterslang in de gooststeen en de warmwaterslang omhoog. De boiler hevelt zich vanzelf leeg.

Fig. 6 Plaatsing Slide-In boiler ache ter de Flint.

Let op: Volg de richtlijnen voor correcte plaatsing van de stelpoten onder de keukenkastjes. Stel de thermostat met zorg in alvorens de plint terug teplaatsen.

Het voedingsssnoer dient te allen tijde door een uitsparing in de kastbodem waar boven goeord te zijn. Zorg dat bij ingebruikname de voedingsstekker in een eenvoudig te bereiken wandcontactdoos is gestoken.

Fig.10 Leidingloop en voorbeeld uitsparing

Fig. 7 Plaatsing Slide-In boiler plat liggend in keukenkast.
Plaats bij voorkeur een kastplank direct bovenop de boiler.
Hierop+kennenaar behoefte spullen worden geplaatst. De thermostaatknop blijf zo bereikbaar.

Fig. 8 Plaatsing Slide-In boiler vertical aan linker-of rechter-zijde van het keukenkastje (e.e.a. afhankelijk van positie sifon)

Fig. 9 Plaatsing Slide-In boiler vertical againsterde van het keulen kastje

Opmerking: Eventuel kan de boiler in de installmentuimte darüber de keulen geplaatst worden.

Fig.11 Correcte plaatsing vertical

Table of contents

USER'S MANUAL

1 Use of the manual en - 2

1.1 Application en - 2
1.2 Guarantee en - 2
1.3 Liability en - 2

2 Description en - 3

2.1 Main components en - 3

2.2 Product identification en - 3

-Plak hier het Typeplaatje van de boiler.
