GEBRUIKSAANWIJZING EDR 120 INVENTUM

Gebruikers- en installatiehandleiding

Met de aanschaf van deze boiler verschaft u zich een veilig en vertrouwd kwaliteitsproduct. De Inventum boiler levert uit voorraad warm water van een constante temperatuur. Een grote tapsnelheid zonder hinderlijke temperatuurverschillen biedt u een hoog warmwatercomfort.

Alle Inventum boilers voldoen aan de zwaarste kwaliteitseisen, ook waar het gaat om energieverbruik. Zo wordt hoogwaardig CFK-vrij materiaal gebruikt voor de isolatie van de boilers. Hierdoor wordt energieverlies tot een minimum beperkt.

Verklaring van overeenstemming

Inventum Technologies B.V. is een ISO 9001-gecertificeerde onderneming. Inventum Technologies B.V. verklaart dat de aan de voorzijde vermelde boiler in overeenstemming is met:

Laagspanningsrichtlijn 73/23/EEG EMC-richtlijn 89/336/EEG

Geharmoniseerde normen:

EN 60335-1

EN 60335-2-21

EN 50082-1

EN 55014

EN 61000-3-3

EN 61000-4-5

Houten, 1 juli 2016

Niets uit deze handleiding mag worden verveelvoudigd en/of openbaar worden gemaakt door middel van druk, fotokopie, microfilm of op welke andere wijze dan ook, zonder voorafgaande toestemming van Inventum Technologies B.V.. Dit geldt ook voor de bijbehorende illustraties.

Fig. 1 Hoofdcomponenten

A Muurplug
B Muurbeugel
C Kunststof stelschijf
D Sluitring
E Houtdraadbout
F Ophangbeugel
G Typeplaat
H Boiler
I Afdichtprofiel
J Thermostaatknop
K Tijdschakelaar/lamp (optie)
L Afsluitkap
M Wartel
N Knelring
O Beschermbus
P Koudwateraansluiting
Q Warmwateraansluiting
R Stelschroef
S Steunbeugel

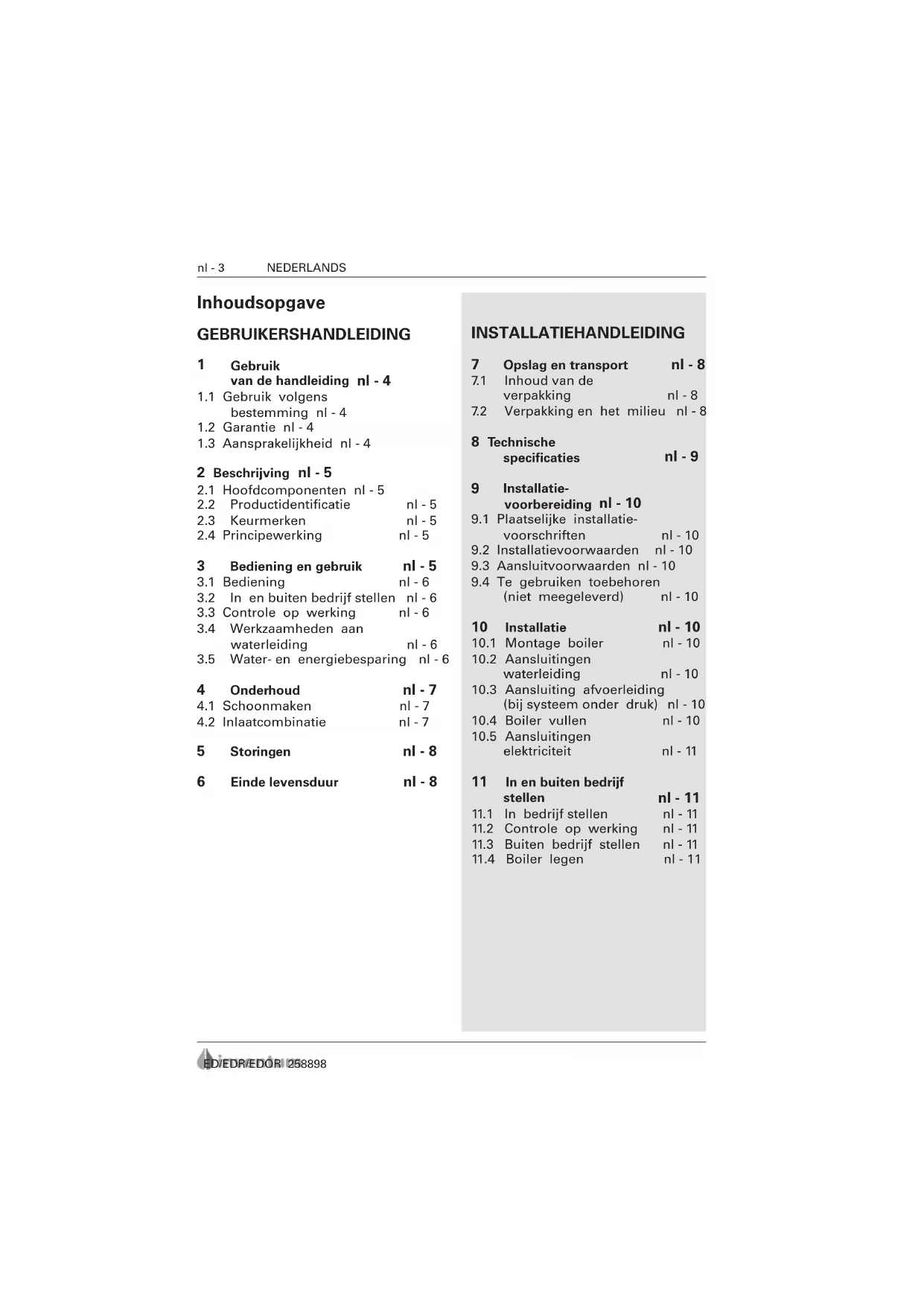

1 Gebruik van de handleiding nl - 4

1.1 Gebruik volgens bestemming nl - 4
1.2 Garantie nl - 4
1.3 Aansprakelijkheid nl - 4

2 Beschrijving nl - 5

2.1 Hoofdcomponenten nl - 5
2.2 Productidentificatie nl - 5
2.3 Keurmerken nl - 5
2.4 Principewerking nl - 5

3 Bediening en gebruik nl - 5

3.1 Bediening nl - 6

3.2 In en buiten bedrijf stellen nl - 6

3.3 Controle op werking nl - 6

3.4 Werkzaamheden aan waterleiding nl - 6

3.5 Water- en energiebesparing nl - 6

4 Onderhoud nl - 7

4.1 Schoonmaken nl - 7

4.2 Inlaatcombinatie nl - 7

5 Storingen nl - 8

6 Einde levensduur nl - 8

INSTALLATIEHANDLEIDING

7 Opslag en transport nl - 8

7.1 Inhoud van de verpakking nl - 8

7.2 Verpakking en het milieu nl - 8

8 Technische specificaties nl - 9

9 Installatie- voorbereiding nl - 10

9.1 Plaatselijke installatie- voorschriften nl - 10

9.2 Installatievoorwaarden nl - 10

9.3 Aansluitvoorwaarden nl - 10

9.4 Te gebruiken toebehoren (niet meegeleverd) nl - 10

10 Installatie nl - 10

10.1 Montage boiler nl - 10

10.2 Aansluitingen waterleiding nl - 10

10.3 Aansluiting afvoerleiding (bij systeem onder druk) nl - 10

10.4 Boiler vullen nl - 10

10.5 Aansluitingen elektriciteit nl - 11

11 In en buiten bedrijf stellen nl - 11

11.1 In bedrijf stellen nl - 11

11.2 Controle op werking nl - 11

11.3 Buiten bedrijf stellen nl - 11

11.4 Boiler legen nl - 11

1 Gebruik van de handleiding

Deze handleiding is bedoeld als naslagwerk voor de gebruiker en de installateur. Met deze - handleiding is de aan de voorzijde vermelde boiler op veilige wijze te installeren, te gebruiken en te onderhouden. Bewaar de handleiding bij de boiler. Het eerste gedeelte is bedoeld voor zowel de gebruiker als de installateur. Het tweede gedeelte is uitsluitend bedoeld - voor de installateur. Lees het voor u bedoelde gedeelte van de handleiding aandachtig door. De gebruiker wordt erop gewezen zich te laten - informeren door de installateur over het veilig gebruik van de boiler.

In de handleiding worden de volgende pic-togrammen en symbolen gebruikt:

Installateur

Deze handleiding is door Inventum Technologies B.V. met de grootste zorgvuldigheid samengesteld. Er kunnen echter geen rechten aan worden ontleend. Inventum Technologies B.V. behoudt zich, in verband met voortdu rende productinnovatie, te allen tijde het recht voor om zonder voorafgaande mededeling de specificaties te wijzigen.

1.1 Gebruik volgens bestemming

Deze boiler is geschikt voor het onder druk opslaan en verwarmen van drinkwater. De boiler dient te worden aangesloten op een waterleidingnet met een waterdruk van ten hoogste 700 kPa (7 bar). Elk ander of verdergaand gebruik is niet conform de bestemming. Installeer en gebruik de boiler uitsluitend in technisch perfecte conditie.

1.2 Garantie

Deze boiler is met grote zorg vervaardigd en wordt door ons gegarandeerd op alle materiaal- en/of constructiefouten.

Garantieverlening

De zorg voor de uitvoering van de garantie berus in eerste instantie bij de installateur/leverancier waar de boiler is gekocht. Raadpleeg dan ook altijd eerst uw installateur/leverancier.

Garantie termijn

- 5 jaar* op de koperen binnenketel (zonder toebehoren)

- 2 jaar* op de overige onderdelen

*gerekend vanaf de datum van aankoop

Garantievoorwaarden

• Bij aanspraak op garantie moet het type- en serienummer van de boiler vermeld worden
• De aankoopnota met vermelding van de aankoopdatum dient te kunnen worden overlegd
• De garantie geldt alleen voor materiaal- en constructiefouten (e.e.a. ter beoordeling van de fabrikant)
• De boiler mag uitsluitend volgens de installatie- en bedieningshandleiding zijn geïnstalleerd, gebruikt en onderhouden
• De boiler mag constructief geen wijzigin - gen of aanpassingen hebben ondergaan
• Het defect mag geen gevolg zijn van droog koken, te hard of te agressief drinkwater, agressieve (vloei-)stoffen, dampen of gassen en in-of uitwendige corrosie of kalkafzetting
• Het defect mag geen gevolg zijn van eigen schuld, nalatigheid of onoordeelkundig gebruik

Garantie uitsluiting

• Arbeidsloon
• Voorrijkosten
• Verzendkosten
• Administratiekosten
• Transportschade
• Secundaire schade zoals brand - schade, bedrijfsschade, waterschade en lichamelijk letsel

Service

Meldt u zich altijd bij de plaatselijk installateur of verkooppunt wanneer u problemen heeft met de installatie en/of de bediening van de boiler. Voor het nabestellen van onderdelen kunt u daar eveneens terecht. Inventum heeft een eigen servicedienst waar de installateur een beroep op kan doen tegen bovengenoemde voorwaarden.

N.B.

Het defect van een of meerdere onderdelen rechtvaardigt in geen enkel geval de vervanging of terugzending van de volledige boiler. Alle Inventum onderdelen zijn op korte termijn te verkrijgen.

1.3 Aansprakelijkheid

Inventum Technologies B.V. of uw installateur/ leverancier accepteert geen aansprakelijkheid voor schade of lichamelijk letsel van welke aard dan ook ontstaan door:

• het niet opvolgen van de instructies in deze handleiding;
• onvoorzichtigheid tijdens het installeren, gebruiken, onderhouden en repareren van deze boiler;
• gebruik niet conform de bestemming;
• het toepassen van onderdelen welke niet door de fabrikant zijn geleverd;
• gevolgschade door lekkage.

2 Beschrijving

Deze boiler is ontworpen voor het opslaan en verwarmen van drinkwater. In de boiler bevindt zich een geïsoleerde binnenketel die, afhankelijk van het type, 30 tot 150 liter water kan bevatten. Een ingebouwde verwarmingsbron verwarmt het water. Via de warm- en koudwateraansluiting kan de boiler opgenomen worden in een waterleidingnet.

2.1 Hoofdcomponenten

De hoofdcomponenten worden weergegeven in fig. 1 op pagina 2

2.2 Productidentificatie

De typeplaat bevat de volgende gegevens:

• productnaam
• typenummer
• serienummer
• inhoud [L]
• keurmerken
• werkdruk [kPa of bar]
• vermogen [W]
• elektrische aansluitwaarde [V]
• bestendigheid tegen vocht

2.3 Keurmerken

Eén of meer van de volgende keurmerken vindt u op de typeplaat:

• CE
• KEMA
• CEBEC
• VDE
• NF

2.4 Principewerking

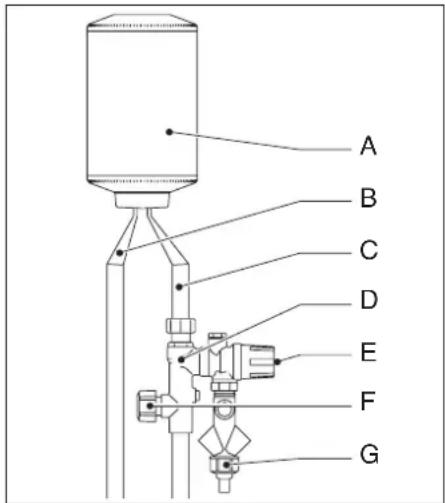

Koud leidingwater stroomt via de inlaat- combinatie in de boiler. Een thermostaat en een verwarmingsbron zorgen ervoor dat het water tot de ingestelde tempera- tuur wordt verwarmd. In dit geval bestaat de verwar mingsbron uit een of meer- dere elektrische verwarmingselementen. Bij het verwarmen zet het water uit, waar- door de druk in de boiler stijgt. Deze over- druk wordt begrensd door de onlastklep van de inlaatcombinatie.

3 Bediening en gebruik

Deze boiler is leverbaar in verschillende uitvoeringen. Alle uitvoeringen zijn geschikt voor verwarming met "dagstroom" (normaal tarief) of goedkopere "nachtstroom" (laag tarief). Met nachtstroom wordt de boiler 's nachts volledig opgewarmd. Uw energiebedrijf kan u nader informeren betreffende de mogelijkheden van een nachtstroom-aansluiting.

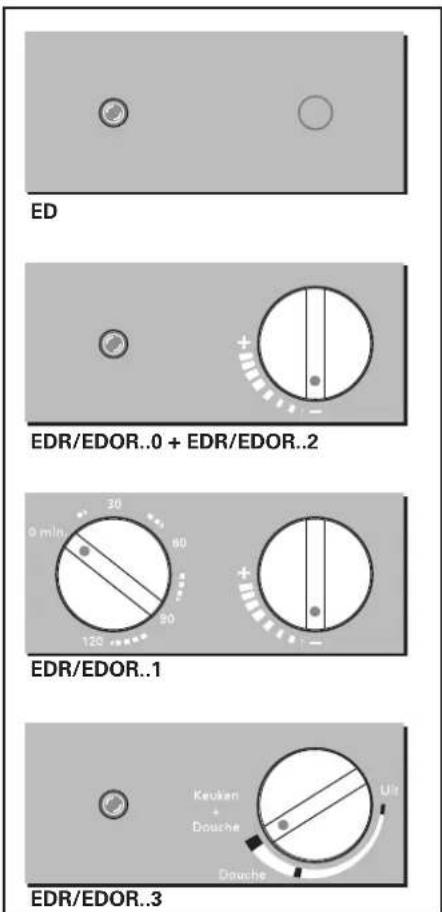

Fig. 3 Bedieningspanelen

3.1 Bediening

ED

Het water wordt 's nachts verwarmd tot 73 °C (fig. 3).

EDR/EDOR..0 + EDR/EDOR..2

Met de thermostaatknop kunt u de watertem peratuur instellen tussen 65 en 88 °C. EOR..2 is geschikt voor aansluiting op een externe tijdschakelaar (bijv. in de meterkast) (fig. 3).

EDR/EDOR..1

Met de tijdschakelaar (links) kunt u de boiler overschakelen op dagstroom gedurende maximaal 120 minuten. Met de thermostaatknop (rechts) kunt u de watertemperatuur instellen tussen 65 en 88 °C (fig. 3).

EDR/EDOR..3

Het water wordt 's nachts verwarmd tot 88 °C. Met de thermostaatknop kunt u de boiler overschakelen op dagstroom zodat het water de ingestelde temperatuur blijft behouden. Stand "Keuken" komt overeen met 55 °C, stand "Douche" met 40 °C. Stand "uit" betekent geen warmwaterbereiding overdag (fig. 3).

3.2 In en buiten bedrijf stellen

De boiler kan aan/uit gezet worden door (in de meterkast) de stroom in/uit te schakelen.

3.3 Controle op werking

De boiler verwarmt het water als de indicatie-lamp (optie) brandt en als uit de ontlastklep expansiewater druppelt. Houd rekening met de opwarmtijd als u de boiler weer in bedrijf stelt. Afhankelijk van de inhoud en het vermogen van de boiler kan dit tientallen minuten tot enkele uren duren (fig. 6).

3.4 Werkzaamheden aan waterleiding

Indien de waterdruk wegvalt, bijvoorbeeld door werkzaamheden aan het waterleidingnet, handelt u als volgt:

(fig.2);

Zodra de waterdruk weer aanwezig is:

hoofdkraan;

3.5 Water- en energiebesparing

Door verstandig met (warm-)water om te gaan spaart u het milieu en verlaagt u uw water- en energierekening. Een spaardouchekop bijvoorbeeld levert een gemiddelde besparing van 7500 liter warm water per persoon per jaar. Met de toepassing van waterbespa ren de kranen is een gemiddelde besparing van 1000 liter per -persoon per jaar mogelijk. Thermostatische mengkranen dragen bij aan het veilig gebruik van warm water, verhogen het comfort en reduceren het warm watergebruik.

4 Onderhoud

Laat uw boiler jaarlijks ontkalken als u in een gebied woont met hard water (hoger dan 12 °dH).

Aanbevolen wordt een servicecontract met een erkend installateur af te sluiten zodat de boiler regelmatig gecontroleerd wordt. Hiermee verzekert u zich van een veilige en bedrijfszekere werking. Als u de boiler huurt of least, dan is het onderhoud in het algemeen geregeld via het contract. Voor informatie betreffende specifieke afstellingen, onderhouds- of reparatiewerkzaamheden die buiten het bestek van de gebruikershandleiding vallen, gelieve contact op te nemen met een erkend installateur. Deze is altijd bereid u te helpen.

4.1 Schoonmaken

De buitenzijde van de boiler is met een zachte doek en een niet-agressief huishoudmiddel schoon te maken.

4.2 Inlaatcombinatie

Controleer regelmatig of de ontlastklep (fig. 2) ongehinderd expansiewater uit de boiler afvoert. Om kalkafzetting in de ontlastklep te voorkomen, dient u deze regelmatig te bedienen.

Het druppelen van het expansiewater uit de ontlastklep mag nooit worden verhinderd. Als het druppelen wordt verhinderd, kan er ontoelaatbare drukopbouw in de

boiler plaats vinden.

STORING	VERKLARING	HANDEL ALS VOLGT
	temperatuur.
	niet geïsoleerd.	leiding.
		waterkranen hetzelfde probleem hebben.waterleidingbedrijf.
		inlaatcombinatie.
		malen.
	aangesloten op boiler of	de boiler uit.om de druk in de boiler op te heffen.
kookgeluiden.

Tabel 1 Storingstabel

/EDR/EDOR 258898

5 Storingen

Een Inventum boiler is een bijzonder be-trouwbare boiler. Indien er zich onverhoopt toch storingen voordoen, volg dan de storingstabel (tabel 1).

WAARSCHUW UW INSTALLATEUR ALS DE STORING NIET MET DE VOORGESCHREVEN HANDELING KAN WORDEN OPGELOST!!!

Zorg dat u de volgende gegevens bij de hand heeft:

• productnaam
• typenummer
• serienummer

Ga in geen geval zelf repareren. Er ontstaat mogelijk een onveilige situatie, bovendien vervalt de garantie.

6 Einde levensduur

Alle door Inventum Technologies B.V. gebruikte materialen zijn vrij van stoffen die bij sloop en/of vernietiging schadelijk zijn voor het milieu.

Bij langdurige uitschakeling van de boiler, bijvoorbeeld i.v.m. vakantie, dient U de boiler vóór het eerste gebruik volledig

tot de maximale temperatuur op te war-men i.v.m. legionella preventie.

Voor het eerste gebruik na langdurige stilstand is het raadzaam de leidingen door te spoelen gedurende 1 minuut en hierbij het gebruik van de douchekop te vermijden.

WAARSCHUWING!

Bij boilers ingesteld

op een hoge tempera-

tuur bestaat de kans

op verbrandingsge-

vaar (met name

voor kinderen).

Wij adviseren de toepassing van een thermostatische mengkraan.

INSTALLATIEHANDLEIDING

7 Opslag en transport

Het toestel dient steeds te worden opgeslagen in de originele verpakking van de fabrikant. Alle op de buitenzijde van deze verpakking gegeven aanwijzingen moeten worden opgevolgd. De opslagruimte moet droog zijn en zo danig zijn ingericht dat beschadigingen aan de verpakking worden voor komen.

Tijdens het transport moet de originele verpakking intact blijven om het toestel te beschermen. Zet de doos zodanig in het vervoermiddel dat de doos niet kan verschuiven.

Houd het toestel zo lang mogelijk in de verpakking totdat u de plaats van montage heeft bereikt.

Zet de boiler nooit rechtstreeks op de grond. Laat de boiler zo lang mogelijk in het voetstuk van de verpakking staan.

7.1 Inhoud van de verpakking

Het volgende treft u aan in de verpakking:

• Boiler
• Muurbeugel (deze bevindt zich in de polystyreen deksel van de verpakking)
• Zakje met bevestigingsmateriaal
• Handleiding

7.2 Verpakking en het milieu

Om het milieu te sparen moet u:

derlijk bij een plaatselijk verzamelpunt in leveren t.b.v. hergebruik.

bij het reguliere afval voegen.

8 Technische specificaties

Voor technische specificaties van deze boiler verwijzen wij u naar:

• de typeplaat (fig. 1)
• de maatschets (fig.5)
• de grafiek met opwarmtijden (fig. 6).

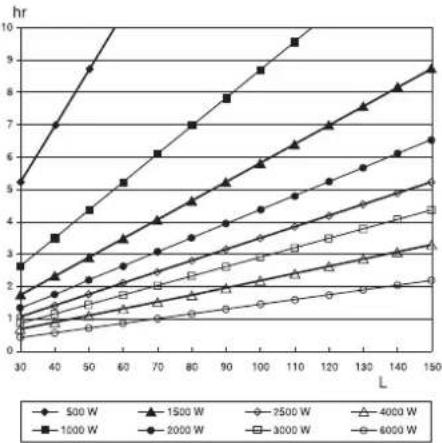

  Hierin wordt de opwarmtijd (hr) weergegeven als functie van het volume (L) en het vermogen (W) van de boiler. De opwarmtijd is de tijd die nodig is om de volledige inhoud van de boiler van 15 °C tot 88 °C te verwarmen.

Fig. 6 Opwarmtijden

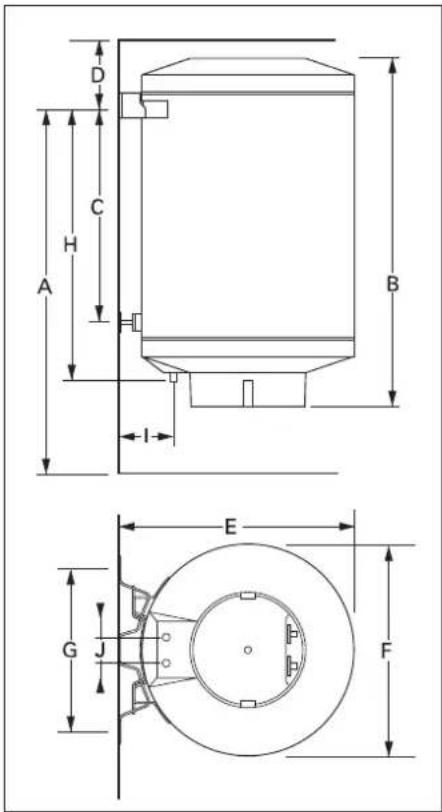

Inhoud	30	50	80	120	150	L
Amin	820	1005	1155	1455	1645	mm
B	535	725	865	1160	1330	mm
C	244	432	576	876	1066	mm
Dmin	130	130	130	130	130	mm
E	470	470	525	525	525	mm
F	430	430	485	485	485	mm
G	340	340	340	340	340	mm
H	367	555	705	1005	1195	mm
I	100	100	100	100	100	mm
J	60	60	60	60	60	mm
*	31	37	42	57	66	W/h
**	16	21	28	39	50	kg
***	46	71	108	159	200	kg

9 Installatievoorbereiding

9.1 Plaatselijke installatievoorschriften 1 Bij het installeren van de boiler dient u de ter plaatse geldende installatievoorschriften van o.m. elektriciteits- en waterleidingbedrijf in acht te nemen.

9.2 Installatievoorwaarden

Bepaal aan de hand van de afmetingen van het toestel (fig. 5) de plaats waar de boiler opgesteld gaat worden. Houd daarbij rekening met de volgende punten:

- Boiler, inlaatcombinatie, water- en afvoerleidingen bevinden zich in een vorstvrije ruimte;

- De wand of de vloer is vlak en kan het gewicht van de boiler met inhoud dragen;

- Rond het toestel is voldoende ruimte voor service en onderhoud.

9.3 Aansluitvoorwaarden

• Elektrische aansluitingen zijn aanwezig of kunnen worden aangelegd.
• In de voeding moet een alpolige schakelaar met een contactafstand van tenminste 3 mm worden opgenomen.
• Waterleidingen zijn aanwezig of kunnen worden aangelegd.
• Tussen de inlaatcombinatie en de boiler mag nooit een afsluiter worden geplaatst.
• Een vorstvrije afvoerleiding is aanwezig of kan worden aangelegd.
• Direct na de ontlastklep wordt een open trechter in de afvoerleiding opgenomen.
• Het expansiewater uit de ontlastklep wordt via de afvoerleiding onder gelijkmatig afschot naar bad, gootsteen of riool afgevoerd.

9.4 Te gebruiken toebehoren (niet meegeleverd)

• Voor de wand geschikte bevestigings materialen: drie keilbouten (M10) of hout draadbouten (10 x 60 mm).
• Een inlaatcombinatie* met ontlastklep waar van de openingsdruk gelijk of lager moet zijn dan de werkdruk van de boiler en tenminste 100 kPa (1 bar) hoger dan de water leidingdruk.
• Een reduceerventiel* indien de waterleiding druk hoger is dan de sluitdruk van de ontlast-klep.
• Een alpolige schakelaar voor in de elektrische voeding.
• Een sifon indien de afvoerleiding recht - streeks op het riool wordt aangesloten.
• Een boilerstoel* bij vloeropstelling.
• Buisisolatiemateriaal om de warmwaterlei ding te isoleren.
  * Te bestellen bij Inventum Technologies B.V.

10 Installatie

10.1 Montage boiler

gel op de vooraf bepaalde plaats.

muurbeugel horizontaal en verti caal wordt gesteld.

verticaal.

10.2 Aansluitingen waterleiding

Gebruik bij de montage van wartels en knelkoppelingen altijd 2 steeksleutels om buiging en wringing op de leidingen en appendages te voorkomen.

worden aangesloten goed door (vooral belangrijk bij nieuwbouwwoningen).

wateraansluiting van de boiler

opwaarts van de inlaatcombinatie als de waterleidingdruk hoger is dan de sluitdruk van de inlaatcombinatie.

laatcombinatie of het reduceerventiel en de warmwaterleiding met de warmwateraansluiting onderaan de boiler. Gebruik hiervoor de bijgeleverde knelringen met wartelmoeren. Gebruik bij de montage van wartels en knelkoppelingen altijd 2 steeksleutels om buiging en wringing op de leidingen en appendages te voorkomen.

10.3 Aansluiting afvoerleiding

trechter in de afvoerleiding.

indien deze direct op het riool wordt aangesloten.

0.4 Boiler vullen

natie

installatie op lekkage.

10.5 Aansluitingen elektriciteit

De boiler moet geheel met water gevuld zijn en de installatie lekvrij voordat aansluiting op het elektriciteitsnet plaatsvindt.

de aansluiting spanningsvrij kan plaatsvinden

(fig. 7).

11 In en buiten bedrijf stellen

11.1 In bedrijf stellen

met water en de installatie lekvrij is.

De boiler moet na het installeren en het vullen met water binnen drie maanden in bedrijf worden gesteld om goede werking te garanderen.

11.2 Controle op werking

Na het in bedrijf stellen van het toestel dient u de volgende punten te controleren:

• Het druppelen van expansiewater uit de ontlastklep. Dit is noodzakelijk om te hoge druk in de boiler tijdens het opwarmen te voorkomen;
• De gehele installatie op lekkage, ook 30 minuten na inbedrijfname.

11.3 Buiten bedrijf stellen

De hoofdkraan van de waterleiding kan gewoon open blijven.

11.4 Boiler legen

terkraan;

als er geen warm water meer uitkomt;

op te vangen;

aansluiting van de boiler en leg het uiteinde van de slang op een plaats waar het water goed afgevoerd kan worden;

tel van de warmwateraan sluiting los.

T0 T1 T2 T3 T4 EDRIEDOR.2

EOREDOR 3 TR D N L + - T1 T2 D

I+ + L1 L2 L3 TR TB Y Y ED.0 (3-)

P Z T0 T1 P0 Φ EDQ.1

EDOR.1

Fig. 7 Elektrisch aansluitschema's

TR = Temperatuurregelaar
TB = Temperatuurbegrenzer
L D = Fase nachtstroomaansluiting
L = Fase dagstroomaansluiting
N = Nulaansluiting
L1- L2 -L3 = 3-fase-aansluiting

/EDR/EDOR 258898

Table de matière

MANUEL UTILISATEUR
