Producttype	Split-systeem airconditioner met warmtepomp
Merk	Panasonic
Model	CSV12CTP
Koelmiddel	R410A, milieuvriendelijk (chloorvrij)
Werkingsmodi	Automatische modus, Koeling (COOL), Ontvochtiging (DRY), Verwarming (HEAT), Ventilatie (FAN)
Ingestelde temperatuur	16°C - 30°C
Timer	Inschakel-/uitschakeltimer instelbaar van 1 tot 12 uur
Slaapmodus	Automatische temperatuurregeling gedurende 8 uur voor optimaal comfort
Luchtstroomrichting	Gemotoriseerd verticaal en handmatig horizontaal; automatische oscillatie mogelijk
Ventilatorsnelheid	Laag, Gemiddeld, Hoog, Auto (stoppen mogelijk tijdens koeling)
Afstandsbediening	Draadloos, bereik 10 m, met display en verlichte toetsen
Voeding	Eenfasig, 220-240 V, 50 Hz (standaardschatting)
Stroomverbruik in standby	Ongeveer 2,0 W (schakelaar aan)
Geluidsniveau	Minder dan 70 dB(A) op 1 m bij maximaal koelen
Luchtfilter	Wasbaar, reiniging aanbevolen om de 2 weken in stoffige omgeving; onderdeelnummer: CWD001088
Onderhoud	Reinig de filters met mild zeepwater; veeg de binnenunit af met een zachte, droge doek
Veiligheid	Verplichte aardlekschakelaar; aarding; automatische uitschakeling bij storing
Automatisch herstarten	Na een stroomstoring start het apparaat automatisch binnen 3-4 minuten
Bedrijfsomstandigheden	Binnen: 16-32°C (koelen) / 16-30°C (verwarmen); Buiten: 16-43°C (koelen) / -5-24°C (verwarmen)
Ontdooicyclus	Automatische cyclus in verwarmingsmodus indien nodig, de binnenventilator stopt tijdelijk
Bliksembeveiliging	Overspanningsbeveiliging; bij hevig onweer de stekker eruit trekken

Veelgestelde vragen - CSV12CTP PANASONIC

Hoe reinig ik de luchtfilters van de airconditioner?

Het wordt aanbevolen om de filters om de 2 weken te reinigen. Gebruik een stofzuiger om stof te verwijderen, was de filters daarna met mild zeepwater. Laat ze volledig drogen voordat u ze terugplaatst en controleer of de markering FRONT zichtbaar is.

Wat te doen als de airconditioner niet start?

Controleer eerst of de stroomonderbreker niet is uitgeschakeld en of de stekker goed in het stopcontact zit. Als de timer is ingeschakeld, kan deze de start vertragen. Als niets werkt, haal dan de stekker uit het stopcontact en neem contact op met een professional.

Hoe gebruik ik de afstandsbediening en vervang ik de batterijen?

De afstandsbediening werkt tot 10 meter. Om de batterijen te vervangen, opent u het compartiment door het deksel te schuiven. Plaats twee nieuwe AAA-batterijen met inachtneming van de polariteit. Gebruik geen oplaadbare Ni-Cd-batterijen.

Wat is de betekenis van de modi AUTO, COOL, DRY, HEAT en FAN?

AUTO selecteert automatisch de modus die past bij de omgevingstemperatuur. COOL koelt de kamer, DRY ontvochtigt met lichte koeling, HEAT verwarmt (warmtepompmodel) en FAN circuleert de lucht zonder de temperatuur te veranderen.

Is het normaal dat de buitenunit water of stoom afgeeft?

Ja, in koel- of droogmodus condenseert vocht en wordt afgevoerd. In verwarmingsmodus kan er water verschijnen tijdens het ontdooien van de buitenunit, wat normaal is.

Hoe stel ik de luchtstroomrichting in?

Gebruik de afstandsbediening om het verticale lamellenrooster in te stellen (automatische oscillatie of vaste stand). Het horizontale rooster wordt handmatig op de binnenunit ingesteld. In verwarmingsmodus wordt de warme lucht bij het opstarten eerst horizontaal geleid.

Wat te doen bij een verdachte geur of abnormaal geluid?

Als er een brandlucht of abnormaal geluid optreedt, schakel het apparaat dan onmiddellijk uit, haal de stekker eruit en bel een erkende reparateur. Probeer geen reparatie zelf uit te voeren.

Hoe kan ik energie besparen met deze airconditioner?

Stel de temperatuur in op een gematigd niveau (26-28°C bij koelen, 20-24°C bij verwarmen). Gebruik 's nachts de slaapmodus en de timer wanneer u afwezig bent. Sluit deuren en ramen en reinig regelmatig de filters.

De airconditioner stopt en start zelfstandig opnieuw, is dat normaal?

Ja, dit kan komen door het automatisch herstarten na een stroomstoring (wacht 3-4 minuten) of door de ontdooicyclus in verwarmingsmodus (uitschakeling tot 12 minuten). Raadpleeg de handleiding voor meer details.

Hoe verwijder ik de airconditioner aan het einde van zijn levensduur?

Gooi het apparaat niet bij het huishoudelijk afval. Het bevat koelmiddel R410A en moet worden verwerkt door een gespecialiseerd centrum. Neem contact op met uw installateur, verkoper of de lokale autoriteiten voor correcte recycling.

GEBRUIKSAANWIJZING CSV12CTP PANASONIC

Dank u voor uw aankoop van deze Panasonic Room Air Conditioner.

INHOUD

Kenmerken 37

Veiligheidsmaatregelen 38

Installatie-aanwijzingen

Gebruiksaanwijzingen

Benaming van de onderdelen 39-40

Binnen-unit

■Buiten-unit ■Accessoires ■Afsluitend

Voorbereiding Voor Gebruik 41

Binnen-unit

▶Gebruiksaanwijzing. 41~42 ▸ Instellen van de Timer. 43 Gemakkelijk Gebruik 43

■Werking in slaapstand

▸ Verzorging en Onderhoud 43~44

Het reinigen van binnen-unit en afstandsbediening Het reinigen van de luchtfilters Vóór het seizoen controle

Indien u de airconditioner voor langere tijd niet gebruikt ■Aanbevolen controle

Hulpzame Informatie 44

Tips Voor Energiebesparing En

Bediening 44

Het oplossen van Problemen 45

■Bijnormale werking Afwijkende werking Bel onmiddellijk een STEK erkende dealer

Opmerking

Gelieve voor het airconditioningtoestel gebruikt deze schuiltscenuigling ene wuldtig to lese hou to bll am so

gebruiksaanwijzing 20vger later to kunnen raadplegen.

KENMERKEN

Verlichte Knop

Makkellicher terug te vinden in het donker.

(Pagina 40)

Automatische Functie

Voel de binnentemperatuur om de optimale stand te selecteren.

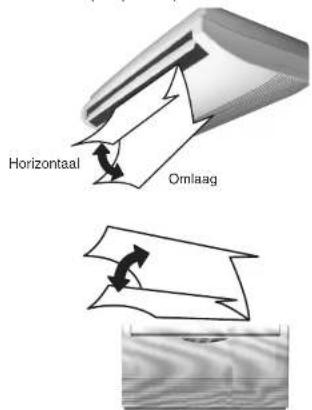

Eenvoudige bediening van de luchtstroom (Verticale luchtstroom)

Voel de binnentemperatuur om de optimale stand te selecteren.

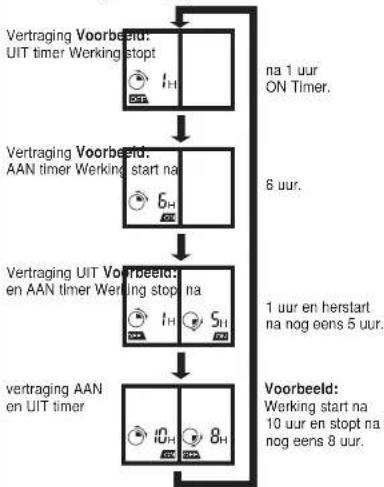

AAN/UIT dubbele insteltimer

Om de airconditioning zo te programmeren dat ze automatisch aanschakelt en u maximaal comfort garandeert terwijl u slaapt.

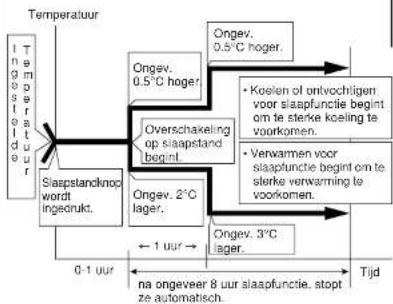

Slaapfunctie

Voorkomt dat de kamer te warm of te koud wordt

terwijl u slaapt

Automatische herstartfunctie

Herstart het toestel automatisch na een

stroomonderbreking.

Mileuviendijk (Voor koelmiddel: R410A model)

Gebruik van koelmiddel R410A tast de ozonlaag niet aan

en draagt nauwelijks bij tot het broeikaseffect.

Waarschuwing

1) Als het stroomsnoer beschadigd is of vervangen moet worden, moet het vervangen worden door de fabrikant of door een persoon met dezelfde competentie om risicovolle situaties te voorkomen. 2) Verwijder de stekker of koppel van het stroomnet af alvorens aan dit toestel iets te herstellen of te onderhouden. 3) Als dit toestel niet goed werkt, mag u het niet zelf herstellen. Neem contact op met uw verkoper of hersteller. 4) Bij onderhoud of reparatie dient de netspanning uitgeschakeld te worden.

Pas Op

TREK DE HOOFDSTEKKER UIT HET STOPCONTACT

WANNEER HET TOESTEL NIET IN GEBRUIK IS EN HET OP EEN STOPCONTACT IS AANGESLOTEN

STOPCONTACT AANGESLOTEN IS

Het gemeten geluidsdrukniveau van dit apparaat is minder dan 70 dB (A) onder JIS C 9612 testcondities.

Maximale koelfunctie

1 m afstand van het apparaat

BELANGRIJK

Stekkers vervangen of installeren mag alleen gebeuren door

ervaren/competente technici. De draden in dit hoofdsnoer zijn voorzien van de volgende kleurcodes:

Groen-en-geel: Aarde Blauw: Neutraal Bruin: Spanning

Aangezien de kleuren van de draden in het hoofdsnoer van dit toestel mogelijk niet overeenkomen met die kleuraanduidingen bij de contactpunten in uw stekker, gaat u als volgt te werk:

De groen-en-geel gekleurde draad dient te worden aangesloten op

de aansluiting in de stekker die aangegeven wordt door de letter E of door het aardingssymbool ( ) of die groen of groen-en-geel gekleurd is.

of door het aardingssymbool ( ) of die groen of groen-en-geel gekleurd is.

De blauw gekleurde draad dient te worden aangesloten op de

aansluiting die aangegeven wordt door de letter N of die zwart gekleurd is.

De bruin gekleurde draad dient te worden aangesloten op de

aansluiting die aangegeven wordt door de letter L of die rood gekleurd is.

Opmerking

Vergeet niet volgende zaken te noteren:

Modelnummer Serienummer

Dealernummer

Aankoopdatum

Draag bij tot het behoud van het milieu.

• Na gebruik alle soorten batterijen aanbieden als KCA (dus niet in de gewone afvalzak of container).
• U kunt uw batterijen ook inleveren bij de winkelier of rechtstreeks bij een KCA-depot.

Batterij Niet

Weggooien, maar inleveren als KCA

Inferior and RCA

VEILIGHEIDSMAATREGELEN

Alvorens te gebruiken dient u de onderstaande "Veiligheidsmaatregelen" zorgvuldig te lezen.

Ter voorkoming van letsel of schade aan uw eigendom of dat van anderen, dient u onderstaande aanwijzingen te volgen. Onjuiste bediening als gevolg van het niet naleven van de instructies veroorzaakt beschadiging of gevaar; de ernst daarvan wordt met volgende symbolen weergegeven:

Waarschuwing

Deze aanduiding betekent dat er kans is op levensgevaar, ernstige verwonding of andere ernstige gevolgen.

Pas Op

Dit teken waarschuwt voor beschadiging van goederen.

Aanwijzingen die opgevolgd dienen te worden kunnen worden aangeduid zoals hieronder staat aangegeven:

Dit teken (met witte achtergrond) duidt aan dat u iets niet mag doen.

Dit teken (met zwarte achtergrond) duidt aan dat u iets moet doen.

Installatie-aanwijzingen

Waarschuwing

• Installeer, verwijder en herinstalleer het toestel niet zelf.

Onjuiste installatie kan waterlekkage, elektrische schokken of brand veroorzaken. Schakel een STEK erkende dealer of onderhoudsmonteur in voor installatie.

Deze uitrusting moet worden geaard en geïnstalleerd overeenkomstig de regels van het ELCB. Ze kan in geval van storing elektrische schokken of brand veroorzaken.

Pas op

Deze airconditioner moet worden geaard.

Onjuiste aarding kan elektrische schokken veroorzaken. Zorg ervoor dat afvoerleiding correct is aangesloten.

Indien de leiding niet correct is aangesloten, kan dit lekkage veroorzaken.

Installeer het apparaat niet in een mogelijk explosieve atmosfeer.

Gaslekken in de nabijheid van het apparaat zouden brand kunnen veroorzaken.

Gebruiksaanwijzingen

Waarschuwing

Deze aanduiding betekent dat er kans is op levensgevaar, ernstige verwonding of andere ernstige gevaren.

Sluit geen ander apparaat aan op hetzelfde stopcontact. - Schakel het apparaat niet aan door de stekker in het stopcontact te steken, - het door de stekker is - Schakel het apparaat niet uit door de stekker te trekken. Bedien het apparaat niet met natte handen. Het netsnoer niet beschadigen noch aanpassen. Steek geen vingers noch voorwerpen in de binnen- of buitenunit. Stel uzelf niet gedurende lange tijd rechtstreeks bloot aan koude lucht.

Stek de steker goed in het stopcontact. Gebruik het juiste netsnoer.

Als het apparaat abnormaal werkt (brandlucht, etc.) dient u het onmiddellijk af te zetten en de stekker uit het stopcontact te trekken.

Pas op

Deze waarschuwing wijst op beschadiging van goederen.

Haal de stekker niet uit het stopcontact door aan het netsnoer te trekken. Maak het apparaat niet met water schoon. Gebruik dit toestel niet voor andere doeleinden, bv. voor conservering. -Plaats geen apparaat waarin verbranding plaatsvindt in de directe luchtstroom van het apparaat. Zit niet, of plaats geen voorwerpen op de buiten-unit.

Schakel de stroomtoevoer uit voor u het toestel schoonmaakt. Lucht de kamer regelmatig. Ga na of het montagerek na langdurig gebruik niet beschadigd is.

Trek de stekker uit het stopcontact indien u het apparaat voor langere tijd niet gebruikt.

BENAMING VAN DE ONDERDELEN

■Binnen-unit

Uitblaasopening 2Netsnoer 3Aanzuigopening 4Luchtfilters (achter het paneel) Uitblaasrooster voor horizontale richting (handmatige instelling) 6Uitblaasrooster voor verticale richting

Bedieningselementen van het binnenhuisapparaat.

1 Werkingscontrollampjes 2 Signaalontvanger

Handmatige bedieningstoets 2Stroomverklikker-GROEN 3Verklikker timerstand - ORANJE 4Verklikker slaapstand - ORANJE [5]Air Swing Mode Indicator - ORANJE

Buiten-unit CU-V18CTP5.CU-V24CTPS U-A18CTP5,U-A24CTP5

1Aanzuigopening 2Leidingen [3]Aansluitkabel

Uitblaasopening 5 Condenswaterafvoer

CU-V12CTP5 U-A12CTP5

Accessoires

- Afstandsbediening

Afstandsbediening sticker Afstandsbedieningshouder

Twee RC3 droge cel, of gelijkwaardige, batterijen

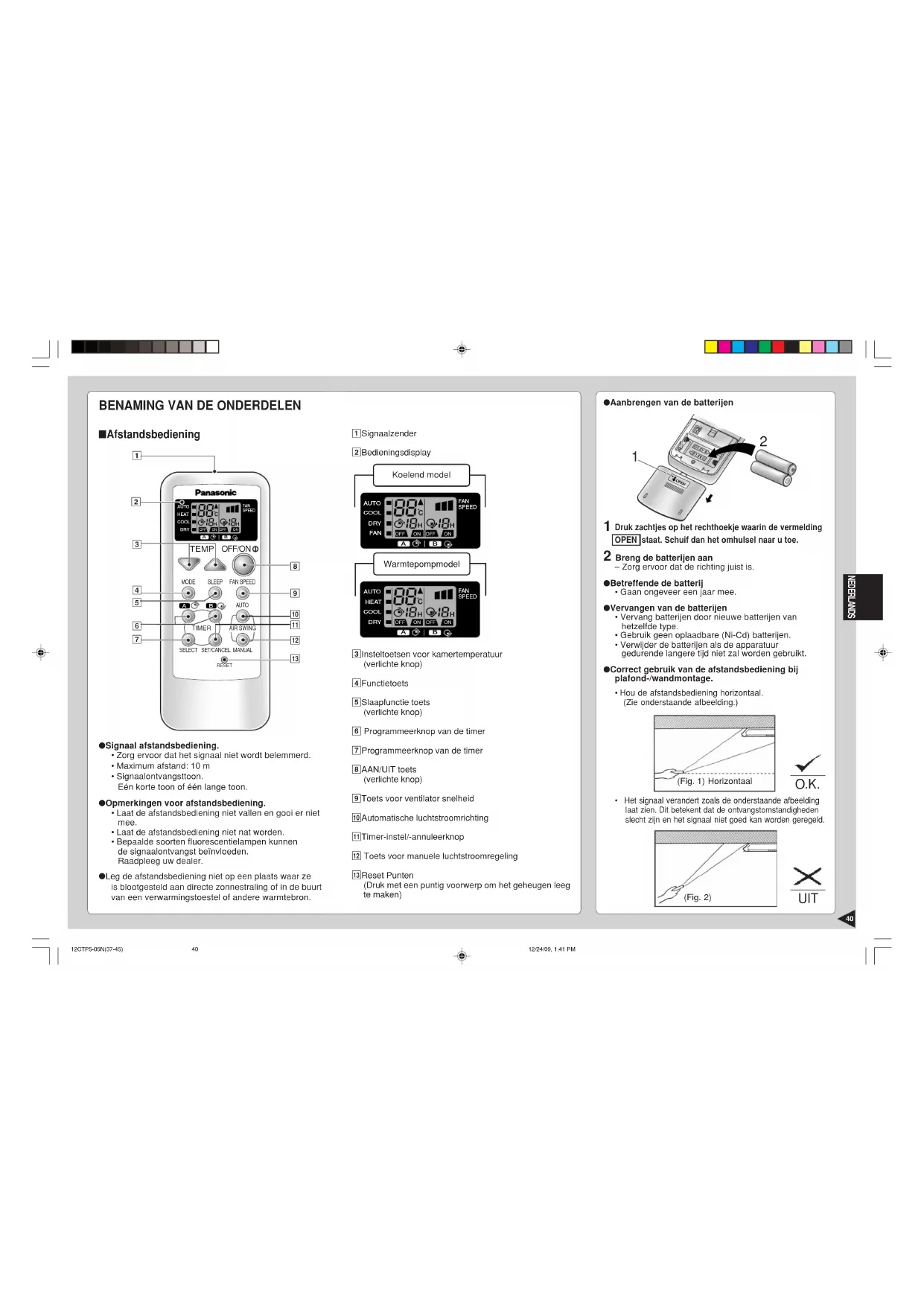

BENAMING VAN DE ONDERDELEN

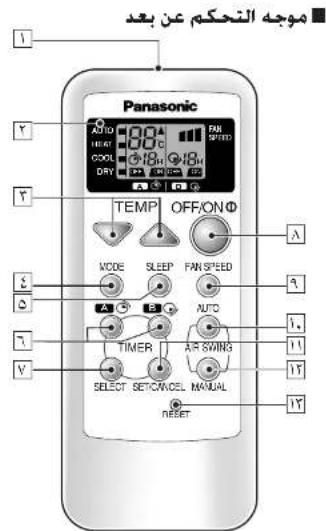

Afstandsbediening

Signaalafstandsbediening

Zorg ervoor dat het signaal niet wordt belemmerd.

Maximumafstand

• Signaalontvangst

Eén korte toon of een lange toon.

Opmerkingen voor afstandsbediening.

Laat de afstandsbediening niet nat worden.

Bepaalde soorten fluorescentielampen kunnen de signaalontvangst beïnvloeden. Raadpleeg uw dealer.

Leg de afstandsbediening niet op een plaats waar ze is blootgesteld aan directe zonnestraling of in de buurt van een verwarmingstoestel of andere warmtebron.

1 Signaalzender

2 Bedieningsdisplay

3 Insteltoetsen voor kamertemperatuur (verlichte knop)

4 Functietoets

5 Slaapfunctie toets (verlichte knop)

6 Programmeerknop van de timer

7 Programmeerknop van de timer

8 AAN/UIT toets (verlichte knop)

9 Toets voor ventilatorsnelheid

10 Automatische luchtstroomrichting

11 Timer instel/annuleerknop

12 Toets voor manuele luchtstroomregeling

13 Reset knop

(Druk met een puntig voorwerp om het geheugen leeg te maken)

Aanbrengen van de batterijen

1 Druk zachtjes op het rechterhoekje waarin de vermelding [OPEN] staat. Schuif dan het omhulsel naar u toe.

2 Breng de batterijen aan

Zorg ervoor dat de richting juist is.

Gaan ongeveer een jaar mee.

Vervangen van de batterijen

• Vervang batterijen door nieuwe batterijen van hetzelfde type.
• Gebruik geen oplaadbare (Ni-Cd) batterijen.
• Verwijder de batterijen als de apparatuur gedurende langere tijd niet zal worden gebruikt.

Correct gebruik van de afstandsbediening bij plafond-/wandmontage.

-Hou de afstandsbediening horizontaal. (Zie onderstaande afbeelding.)

Het signaal verandert zoals de onderstaande afbeelding laat zien. Dit betekent dat de ontvangstomstandigheden slecht zijn en het signaal niet goed kan worden geregeld.

1 Sluit het netsnoer aan op een onafhankelijk stopcontact

GEBRUIKSAANWIJZING

Begin van de werking

Druk op [1]. - POWER-verklikker (groen) op het binnentoestel gaat branden. - Om te stoppen drukt u nogmaals.

Instelstand

Druk op 2 om te selecteren:

Koelend model

AUTO - Automatische werking

COOL - Koelen

DRY - Ontvochtigingsfunctie

FAN - Ventileren

Warmtepompmodel

AUTO - Automatische werking

HEAT - Verwarmen

COOL - Koelen

DRY - Ontvochtigingsfunctie

■De temperatuur instellen

Druk op [3] om de temperatuur te verhogen of te verlagen. De temperatuur kan ingesteld worden tussen: 16°C 30°C Aanbevolen temperatuur

• Druk tijdens de automatische werking op [3] om te selecteren:

• Werking met 2°C meer dan de

standaardtemperatuur.

• Werking met de standaardtemperatuur.
• Werking met 2° C minder dan de standaardtemperatuur

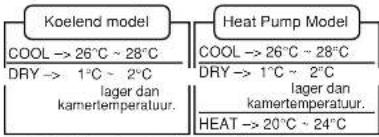

Standaardtemperatuur

Wanneer u de automatische bedieningsfunctie kiest, bepaalt de binnentemperatuursensor automatisch de gewenste werkingsfunctie met koeling, ontvochtiging. Nadat de werkingsstand gekozen is, verandert de stand niet.

Warmtepompmodel

• Wanneer de automatische werking begint, wordt automatisch voor verwarmen, koelen of ontvochtigen gekozen, afhankelijk van de binnentemperatuur.
• Nadat de werkingsstand gekozen is, verandert de stand niet.

Informatie over het gebruik

COOL - Koelen

• Om de kamertemperatuur in te stellen op een comfortabel koelniveau.

AUTO - Automatische bedieningsfunctie

• Voelt de binnentemperatuur om de optimale stand te selecteren.
• De temperatuur wordt op de afstandsbediening niet weergegeven tijdens de automatische werking.

DRY - Ontvochtigingsfunctie

• Een zeer licht koelende werking, voorafgaand aan de ontvochtiging. Deze werking verlaagt de kamertemperatuur niet.
• In Soft Dry stand werkt de binnenventilator op lage snelheid.

HEAT - Verwarmingsfunctie

(alleen voor warmtepompmodel) - Ontvriezingswerking: Afhankelijk van de buitentemperatuur stopt het apparaat af en toe om ijs op de buitenunit te laten smelten. - Om de kamer te verwarmen wordt warmte uit de buitenlucht gehaald. Wanneer de buitentemperatuur daalt, kan het lijken dat het verwarmingsvermogen van het toestel beperkt blijft. We raden u aan gebruik te maken van een bijkomend verwarmingstoestel wanneer de buitentemperatuur laag is.

FAN - Luchtcirculatiefunctie

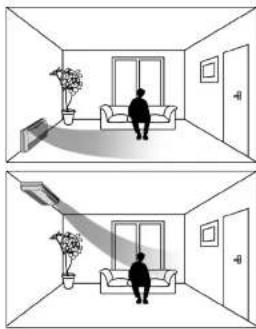

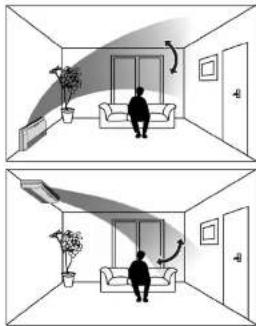

(alleen voor koelend model) - Warme lucht stijgt op en verzamelt zich boven in de kamer. Door de luchtstroom wordt de warme lucht naar beneden geduwd, waardoor het opwarmingseffect sterker wordt. Als het apparaat op de vloer gemonteerd wordt, moet je de temperatuur hoger instellen dan wanneer het aan het plafond gemonteerd is.

aan het plafond

gemonteerd

op de vloer

gemonteerd

Instelling van de ventilatorsnelheid

Druk op 4 om te selecteren:

FAN Lage ventilatorsnelheid

FAN Middelhoge ventilatorsnelheid

FAN - hoge ventilatorsnelheid

AUTO

FAN - Automatische ventilatorsnelheid

De snelheid van de binnenfan wordt automatisch aangepast aan de werkingswijze. Werkt het toestel koelend, dan stopt de binnenfan af en toe.

Verticale luchtstroom

Handmatige bediening

Druk knop 5 in en blijf drukken. Dit is de knop waarmee u de richting van de luchtstroom kunt bepalen. Laat de knop los, wanneer het apparaat in de gewenste richting staat.

• Cooling / Soft Dry (koeling / zacht droog) Heating (verwarming) (alleen voor warmtepompmodel) De luchtstroom kan worden geregeld met behulp van de afstandsbediening. Dit is handig om uzelf te koelen, bijvoorbeeld wanneer u uit het bad stapt. De klep kan horizontaal worden ingesteld binnen een bereik van 25 graden omlaag in de koel- en zacht droogstand en 45 graden in de warmstand. (alleen voor warmtepompmodel)

Automatische bedieningsfunctie

• Druk knop [6] in om de richting van de luchtstroom automatisch te regelen.

Cooling / Soft Dry (koeling / zacht droog) De klep zwaait automatisch omhoog en omlaag om een verfrissend briesje te produceren.

• Verwarming (alleen voor warmtepompmodel) Wanneer de temperatuur van de uitgeblazen lucht laag is, b.v. bij het begin van de verwarming, wordt de koele lucht in horizontale richting geblazen. Naarmate de temperatuur stijgt, wordt de warme lucht naar beneden geblazen.

Instelling van de horizontale luchtstroomrichting

Gebruik dit klimaatregelingstoestel in de volgende omstandigheden:

Koelend model

(DBT:Droge bol temperatuur WBT:Natte bol temperatuur	Binnen		Buiten
	DBT	WBT	DBT	WBT
Maximum-temperatuur	32	23	43	26
Minimum-temperatuur	16	11	16	11

Warmtepompmodel (Eenheden in °C)

DBT: Droge bol temperatuurWBT: Natte bol temperatuur	Binnen		Builen
	DBT	WBT	DBT	WBT
Maximum temperatuur-Koelen(Maximuntemperatuur-Verwarmen)	32(30)	23(-)	43(24)	26(18)
Minimum temperatuur-Koelen(Minimumtemperatuur-Verwarmen)	16(16)	11(-)	16(-5)	11(-6)

Opmerking

• Indien de airconditioner voor langere tijd niet gebruikt wordt, schakel de hoofdschakelaar uit. Blijf het apparaat op AAN staan, dan zal ongeveer 2,0 W elektriciteit verbruikt worden, zelfs als de binnenunit met de afstandsbediening is uitgeschakeld.
• Als het apparaat is gestopt en onmiddellijk daarna opnieuw aangezet, zal het pas na 3 minuten zijn functie hervatten.

INSTELLEN VAN DE TIMER

Druk op de timerkeuzeknop [1]. - Verklikker timerstand - licht op. Het binnentoestel gaat branden. Kies een van de volgende vijf werkingswijzen. Bij elke druk op de toets verandert de werkingsstand in de richting van de pijl.

• Bepaal vervolgens het gewenste aantal uren door een van de programmeerknoppen 2 of 3 van de timer in te drukken. (Aantal instelbare uren: 1-12)
• Druk dan knop [4] in, waarmee u de ingevoerde gegevens van de timer kunt bevestigen (set) of wissen (cancel).

GEMAKKELIJK GEBRUIK

■ Werking in slaapstand

Om een comfortabele kamertemperatuur te krijgen terwijl u slaapt

Druk op 5 - de slaapfunctieverklikker op het binnentoestel gaat branden. Druk nogmaals om deze werking te annuleren.

Details slaapstandwerking

• Wanneer de kamertemperatuur de ingestelde temperatuur bereikt, wordt het luchtstroomvolume automatisch verlaagd.
• De tijdsduur van de slaapfunctie is 8 uur.
• Bij gebruik in combinatie met de timer heeft de timer voorrang.

Warmtepompmodus

VERZORGING EN ONDERHOUD

Het reinigen van binnen-unit en afstandsbediening

• Voorzichtig schoonvegen met een zachte droge doek.
• Gebruik geen water van meer dan 40°C of polijstmiddel om het toestel schoon te maken.

Het reinigen van de luchtfilters

(Aanbeveling: als het apparaat in een stoffige omgeving werkt, reinigt u de filters om de twee weken. Regelmatig gebruik van vuile filters kan het afkoelend of verwarmend vermogen verminderen)

1 Gebruik een stofzuiger om stof te verwijderen. 2 Was de achterkant van het luchtfilter met water. 3 Verwijder hardnekkig vuil met zeep of een mild huishoudelijk schoonmaakmiddel. 4 Laat het drogen en plaats het terug. Zorg dat de zijde gemarkeerd met 'FRONT' naar u toe wijst. Beschadigde luchtfilters: raadpleeg de dichtstbijzijnde erkende dealer. Part No: CW0010888. Gebruik geen bezems, verdunder, schuurpoeder of blekende producten en geen gestreken doeken om het toestel te reinigen.

Controle vóór het seizoen

Reinig de luchtfilters, plaats ze terug en zet de airconditioning weer aan. Is de uitlaatlucht koud/warm?

De werking is normaal indien het verschil tussen de luchtaanvoer en de uitlaattemperatuur 15 minuten na het begin van de werking als volgt bedraagt:

Koelend model

COOL → 8°C of meer

Warmtepompmodel

COOL → 8°C of meer

HEAT → 14°C of meer

• Zijn de aanzuig- of uitblaasroosters van de binnen- of buiten-units niet vrij? Zijn de batterijen van de afstandsbediening bijna leeg? Als het uitleesvenster van de afstandsbediening knippert of vervaagt, dienen de batterijen te worden vervangen.

Indien u de airconditioner voor langere tijd niet gebruikt

1 Om de inwendige onderdelen van het toestel te drogen, laat u het toestel 2-3 uur werken met:

Koelend model

FAN operation

Warmtepompmodel

Koelen (COOL) met 30°C

als ingestelde temperatuur

2 Schakel de stroom uit en trek de stekker uit. 3 Verwijder de batterijen uit de afstandsbediening.

■Aanbevolen controle

• Na een aantal seizoenen gebruik worden het toestel vuil en nemen de prestaties af. Afhankelijk van de werkingsomstandigheden kan een vuil toestel een onaangename geur verspreiden en kan stof het ontvochtigingssysteem vervuilen. Daarom worden een seizoenscontrole aanbevolen naast een regelmatige schoonmaak. (Raadpleeg een erkende verdeler.)

HULPZAME INFORMATIE

• Als de afstandsbediening niet werkt of tijdelijk niet te vinden is, drukt u op de Auto Operation knop om de automatische werking te starten.
• De automatische werking wordt meteen geactiveerd als op de toets Automatic operation wordt gedrukt. In deze stand kan de temperatuur niet geregeld worden.
• De stroomverklikker op het binnentoestel knippert tot de werkstand automatisch geselecteerd is.
• Om deze werking uit te schakelen drukt u nog een keer op de toets.

Timer-instelling

• Bij een stroomonderbreking worden de timerinstellingen geannuleerd. Zodra er weer stroom is moet u de timer opnieuw instellen.

■Bliksemgevaar

• Deze airconditioner is uitgerust met een ingebouwde overspanningsbeveiliging. Maar als u het toestel nog beter wil beschermen tegen mogelijke schade door abnormaal krachtige bliksem, schakelt u de hoofdstroomtoevoer uit en trekt u de stekker uit het stopcontact.

Auto Herstart functie

• Als de stroom na een stroomuitval weer wordt hersteld, begint het apparaat automatisch na 3-4 minuten te werken.
• De werking wordt automatisch hervat in de eerst gekozen werkingsstand en luchtstroomrichting wanneer er opnieuw stroom is, aangezien de werking niet is stilgelegd door de afstandsbediening.

TIPS VOOR ENERGIEBESPARING EN BEDIENING

Instelling van de temperatuur

Er kan ongeveer 10% stroom bespaard worden. Stel de temperatuur hoger of lager in dan de gewenste temperatuur.

Koelend model

Koelen: 1°C hoger

Warmtepompmodel

Koelen: 1°C hoger

Verwarmen: 2°C lager

Luchtfilters

Reinig de luchtfilters om de 2 weken. - Een vuile filter kan de doeltreffendheid van het koelen of verwarmen verminderen.

Hou alle deuren en vensters gesloten

• Anders daalt de afkoelende of verwarmende

prestatie en verspilt men elektriciteitskosten.

■Buiten-unit

Blokkeer de luchtuitblaasopeningen

niet. Anders lijden de koelings-

verwarmingsprestaties daaronder.

■Timer- en slaapfunctie

• Om elektriciteitsverspilling te voorkomen gebruikt u de slaapstand wanneer u gaat slapen of de woning verlaat.

Vermijd directe zonnestraling

• Houd vitrages of gordijnen gesloten om rechtstreekse zonlichtinval te voorkomen tijdens het koelen.

HET OPLOSSEN VAN PROBLEMEN

Bij normaal gebruik

Is dit in orde?

• De airconditioner is onlangs aangezet, maar werkt niet gedurende drie minuten.
• Het klinkt alsof er water in het apparaat stroomt.
• Het lijkt alsof er mist uit de airconditioning komt.
• Er hangt een vreemde geur in de kamer.
• Het builentoestel geeft water of stoom af.
• Terwijl het luchtstroomvolume op automatisch staat, stopt de binnenfan af en toe.
• (alleen voor warmtepompmodellen) Het apparaat stopt gedurende 12 minuten tijdens de verwarmingsfunctie. (De stroomverbreker knippert) (alleen voor warmtepompmodellen) Tijdens het verwarmen kan de binnenhuisventilator zowel in de aan- als in de uit-stand lopen.

Afwijkende werking

Is dit in orde?

• De airconditioning werkt niet. Klimaatregelingstoestel maakt veel lawaai tijdens het werken.
• Het klimaatregelingstoestel koelt of verwarmt niet. Afstandsbediening / aanduiding werkt niet.

Dit is het antwoord

Dit dient om het klimaatregelingstoestel te beschermen. Wacht tot het toestel begint te werken. Dit is het geluid van de koelvloeistof die in het klimaatregelingstoestel circuleert. Condensatie treedt op wanneer de luchtstroom uit het klimaatregelingstoestel de kamer afkoelt. - Het kan een vochtige geur zijn die afkomstig is van de muur, het tapijt, meubels of kleding in de kamer. Bij koelen/ontvochtigen condenseert luchtvochtigheid tot water op het koude oppervlak van de leidingen van het builentoestel, en dat veroorzaakt druppels. Hiermee kunnen geurtjes worden verwijderd. Dit is om ijsvorming op het buitenstoestel af te zetten (ontdooiende werking). Het duurt langer dan ongeveer 12 minuten. Water druppelt van het buitenstoestel. Wacht tot deze fase geëindigd is (de stroomverbreker kan blijven branden). (IJs wordt op het buitenstoestel afgezet wanneer de buitentemperatuur laag is en de luchtvochtigheid hoog.) Dit gebeurt om ongewenste afkoeling te voorkomen tijdens het verwarmen.

Controleer a.u.b.

• Is de stroomverbreker in werking getreden? Is de stekker uit het stopcontact gehaald?
• Wordt de timer juist gebruikt? Is de installatie schuin? Is de temperatuur onjuist ingesteld? Zijn de filters vuil? Zijn de innameopeningen en uitblaasroosters geblokkeerd? Zijn de ramen en deuren dicht? Batterijen leeg? Batterijen correct geplaatst (+) en (-) ?

Bel onmiddellijk een STEK erkende dealer

Indien het volgende zich voordoet moet u het toestel uitschakelen, de stroomtoevoer afsnijden en onmiddellijk uw verdeler contacteren.

• Ongewone bijgeluiden zijn hoorbaar tijdens werking. Water of andere vloeistof is tot in de afstandsbediening doorgedrongen. Waterlekkage uit de binnen-unit.
• De schakelaars en toetsen werken niet goed.
• De stop slaat regelmatig door.
• Het netsnoer en de stekker worden ongewoon warm.

θ = k θ

AAN/UIT

（y）

1g2

100/2

111 11

1

（a）

sJ5

epeaill aego bL

sLal pIe 2y

p.3jLJ 1

∴ 1a² + 1b² + 1c² = 1 + 1/3 + 1/9 + ... + 1/n + 2

1

10

1

JL

"Instructies voor de eindgebruikers" van airconditioners:

Op uw airconditioning-apparaat is dit symbool aangebracht. Het betekent dat elektrische en elektronische producten niet met het gewone huisvuil mogen worden weggegooid. De landen van de Europese Gemeenschap (*) hebben een speciaal ophaalsysteem voor deze producten opgezet.

Probeer niet zelf het systeem te demonteren: dit kan schadelijke effecten hebben voor uw gezondheid en voor het milieu vanwege het niet correct hanteren van afval. Het demonteren en de afvoer van koelmiddel, en andere delen, moet gebeuren door een gekwalificeerde installateur, in overeenstemming met de betrokken plaatselijke regels.

Airconditioners moeten in een gespecialiseerd bedrijf worden behandeld voor hergebruik, recycling en recuperatie om te voorkomen dat ze bij het gewone afval terechtkomen. Neem voor meer informatie contact op met uw installateur, uw dealer of de plaatselijke overheid. Naargelang de nationale wetgeving kunnen er ook geldboetes staan op het niet correct afvoeren van afvalproducten.

naargelang de nationale wetgeving van elke lidstaat

Informatie over het afvoeren in landen buiten de Europese Unie

Dit symbool is alleen geldig binnen de Europese Unie

Neem, wanneer u het product wilt afvoeren, contact op met uw installateur, uw dealer of de plaatselijke overheid en vraag naar de correcte wijze van afvoeren.
