Produktart	Klimagerät Split-System mit Wärmepumpe
Marke	Panasonic
Modell	CSV12CTP
Kältemittel	R410A, umweltfreundlich (chlorfrei)
Betriebsmodi	Auto, Kühlen (COOL), Entfeuchten (DRY), Heizen (HEAT), Lüften (FAN)
Solltemperatur	16°C - 30°C
Timer	Ein-/Ausschalt-Timer einstellbar von 1 bis 12 Stunden
Schlafmodus	Automatische Temperatureinstellung für 8 Stunden für optimalen Komfort
Luftstromrichtung	Motorisiert vertikal und manuell horizontal; automatischer Oszillationsbetrieb möglich
Ventilatorgeschwindigkeit	Niedrig, Mittel, Hoch, Auto (Stopp im Kühlbetrieb möglich)
Fernbedienung	Kabellos, Reichweite 10 m, mit Display und hinterleuchteten Tasten
Stromversorgung	Einphasig, 220-240 V, 50 Hz (Standardangabe)
Standby-Verbrauch	Ca. 2,0 W (Schalter auf Ein)
Geräuschpegel	Unter 70 dB(A) in 1 m Abstand bei maximaler Kühlung
Luftfilter	Waschbar, Reinigung alle 2 Wochen in staubiger Umgebung empfohlen; Ersatzteilnummer: CWD001088
Wartung	Filter mit milder Seifenlauge reinigen; Innengerät mit einem weichen, trockenen Tuch abwischen
Sicherheit	Fehlerstromschutzschalter erforderlich; Erdung; automatische Abschaltung bei Störung
Automatischer Neustart	Nach einem Stromausfall startet das Gerät automatisch nach 3-4 Minuten neu
Betriebsbedingungen	Innen: 16-32°C (Kühlen) / 16-30°C (Heizen); Außen: 16-43°C (Kühlen) / -5-24°C (Heizen)
Abtauen	Automatischer Zyklus im Heizbetrieb bei Bedarf, Innengebläse stoppt vorübergehend
Blitzschutz	Überspannungsschutzvorrichtung; bei starkem Gewitter vom Netz trennen

Häufig gestellte Fragen - CSV12CTP PANASONIC

Wie reinige ich die Luftfilter der Klimaanlage?

Es wird empfohlen, die Filter alle 2 Wochen zu reinigen. Saugen Sie den Staub mit einem Staubsauger ab und waschen Sie die Filter dann mit milder Seifenlauge. Lassen Sie sie vollständig trocknen, bevor Sie sie wieder einsetzen. Achten Sie darauf, dass die Markierung FRONT sichtbar ist.

Was tun, wenn die Klimaanlage nicht startet?

Überprüfen Sie zuerst, ob der Schutzschalter nicht ausgelöst hat und der Netzstecker richtig eingesteckt ist. Wenn der Timer aktiviert ist, kann er den Start verzögern. Wenn nichts funktioniert, ziehen Sie den Stecker und wenden Sie sich an einen Fachmann.

Wie verwende ich die Fernbedienung und wechsle die Batterien?

Die Fernbedienung funktioniert bis zu 10 Metern. Zum Wechseln der Batterien öffnen Sie das Batteriefach durch Schieben des Deckels. Legen Sie zwei neue AAA-Batterien unter Beachtung der Polarität ein. Verwenden Sie keine Ni-Cd-Akkus.

Was bedeuten die Modi AUTO, COOL, DRY, HEAT und FAN?

AUTO wählt automatisch den der Raumtemperatur angepassten Modus. COOL kühlt den Raum, DRY entfeuchtet mit leichter Kühlung, HEAT heizt (Wärmepumpenmodell) und FAN zirkuliert die Luft ohne Temperaturänderung.

Ist es normal, dass das Außengerät Wasser oder Dampf abgibt?

Ja, im Kühl- oder Trockenbetrieb kondensiert Feuchtigkeit und wird abgeleitet. Im Heizbetrieb kann beim Abtauen des Außengeräts Wasser auftreten, was normal ist.

Wie stelle ich die Luftstromrichtung ein?

Stellen Sie die vertikale Klappe mit der Fernbedienung ein (automatischer Oszillationsbetrieb oder feste Position). Die horizontale Klappe wird manuell am Innengerät eingestellt. Im Heizbetrieb wird die warme Luft beim Start zunächst horizontal geleitet.

Was tun bei verdächtigem Geruch oder ungewöhnlichem Geräusch?

Wenn ein Brandgeruch oder ein ungewöhnliches Geräusch auftritt, schalten Sie das Gerät sofort aus, ziehen Sie den Stecker und rufen Sie einen autorisierten Kundendienst. Versuchen Sie keine Reparatur selbst.

Wie kann ich mit dieser Klimaanlage Energie sparen?

Stellen Sie die Temperatur auf eine moderate Stufe ein (26-28°C beim Kühlen, 20-24°C beim Heizen). Nutzen Sie nachts den Schlafmodus und den Timer, wenn Sie abwesend sind. Halten Sie Türen und Fenster geschlossen und reinigen Sie die Filter regelmäßig.

Die Klimaanlage schaltet sich selbstständig aus und wieder ein, ist das normal?

Ja, das kann am automatischen Neustart nach einem Stromausfall liegen (3-4 Minuten warten) oder am Abtauzyklus im Heizbetrieb (Stopp bis zu 12 Minuten). Weitere Details finden Sie im Handbuch.

Wie entsorge ich die Klimaanlage am Ende ihrer Lebensdauer?

Entsorgen Sie das Gerät nicht im Hausmüll. Es enthält das Kältemittel R410A und muss in einer spezialisierten Anlage behandelt werden. Wenden Sie sich an Ihren Installateur, Händler oder die örtlichen Behörden für eine ordnungsgemäße Wiederverwertung.

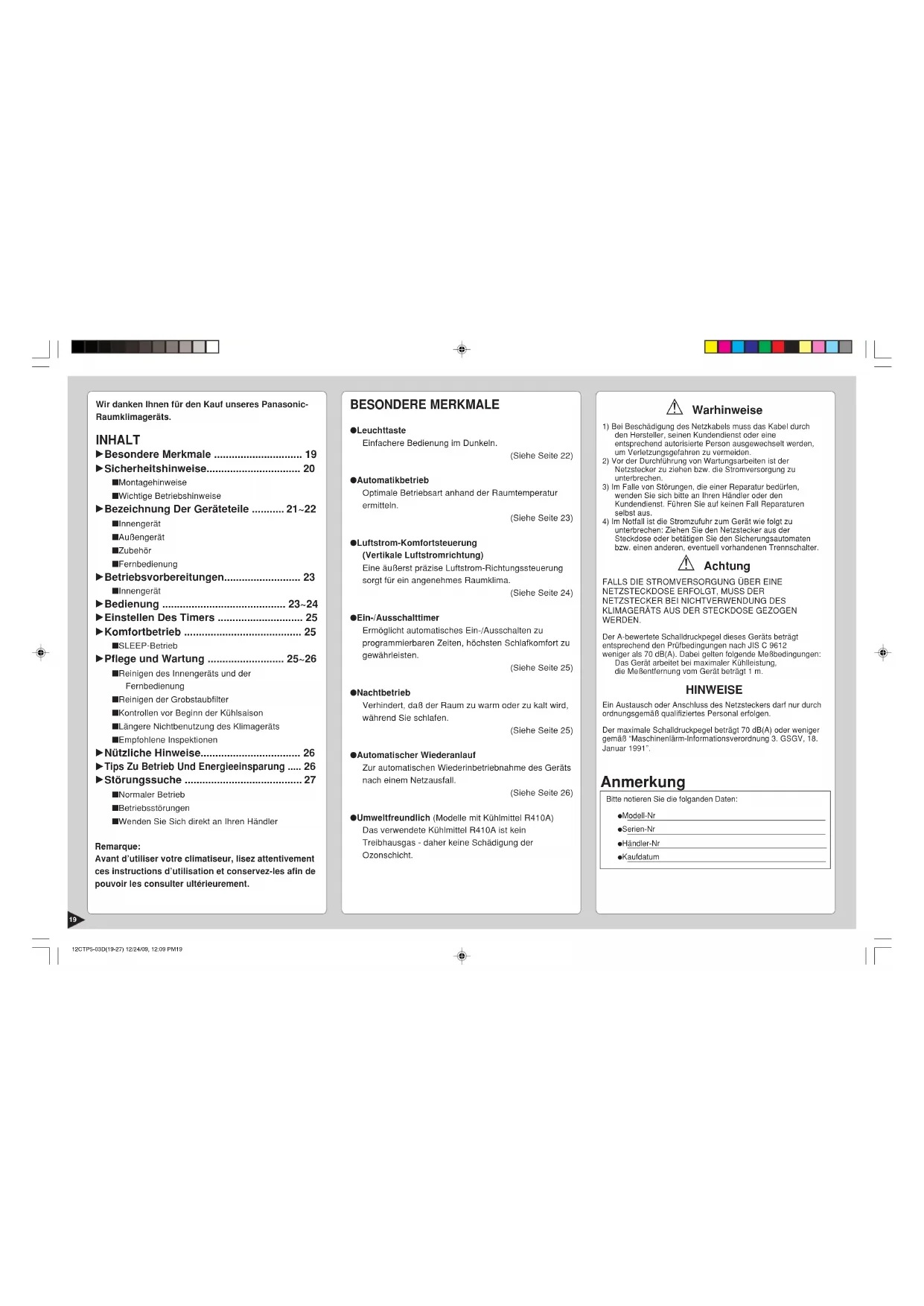

BEDIENUNGSANLEITUNG CSV12CTP PANASONIC

Wir danken Ihnen für den Kauf unseres Panasonic-Raumklärgeräts.

INHALT

Besondere Merkmale 19

▶Sicherheitshinweise. 20

■Montagehinweise

Wichtige Betriebshinweise

Bezeichnung Der Geräteteile 21~22

Innengerät

Außengerät

■Zubehör

■Fernbedienung

Betriebsvorbereitungen 23

Innengerät

Bedienung 23-24

Einstellen Des Timers 25

Komfortbetrieb 25

SLEEP-Betrieb

Pflege und Wartung 25-26

■ Reinigen des Innengeräts und der Fernbedienung

Reinigen der Grobstaubfilter

■ Kontrollen vor Beginn der Kühlsaison

Längere Nichtbenutzung des Klimageräts

■ Empfohlene Inspektionen

Nützliche Hinweise 26

Tipps zu Betrieb und Energieeinsparung .... 26

Störungssuche 27

■ Normaler Betrieb

Betriebsstörungen

Wenden Sie sich direkt an Ihren Händler

Wenden Sie sich direkt an Ihren Händler

Hinweis:

Einfachere Bedienung im Dunkeln.

(Siehe Seite 22)

Automatikbetrieb

1. Optimale Betriebsart anhand der Raumtemperatur ermitteln.

(Siehe Seite 23)

Luftstrom-Komfortsteuerung (Vertikale Luftstromrichtung)

Eine äußerst präzise Luftstrom-Richtungssteuerung sorgt für ein angenehmes Raumklima.

(Siehe Seite 24)

Ein-/Ausschalttimer

Ermöglicht automatisches Ein-/Ausschalten zu programmierbaren Zeiten, um höchsten Schlafkomfort zu gewährleisten.

(Siehe Seite 25)

Nachtbetrieb

Verhindert, dass der Raum zu warm oder zu kalt wird, während Sie schlafen.

(Siehe Seite 25)

Automatischer Wiederanlauf

Zur automatischen Wiederinbetriebnahme des Geräts nach einem Netzausfall.

(Siehe Seite 26)

Umweltfreundlich (Modell mit Kühlmittel R410A)

Das verwendete Kühlmittel R410A ist kein Treibhausgas. -daher keine Schädigung der Ozonschicht.

Warnhinweise

1) Bei Beschädigung des Netzkabels muss das Kabel durch den Hersteller, seinen Kundendienst oder eine entsprechend autorisierte Person ausgetauscht werden, um Verletzungsgefahren zu vermeiden. 2) Vor der Durchführung von Wartungsarbeiten ist der Netzstecker zu ziehen bzw. die Stromversorgung zu unterbrechen. 3) Im Falle von Störungen, die einer Reparatur bedürfen, wenden Sie sich bitte an Ihren Händler oder den Kundendienst. Führen Sie auf keinen Fall Reparaturen selbst aus. 4) Im Notfall ist die Stromzufuhr zum Gerät wie folgt zu unterbrechen: Ziehen Sie den Netzstecker aus der Steckdose oder betätigen Sie den Sicherungsautomaten bzw. einen anderen, eventuell vorhandenen Trennschalter.

Achtung

FALLS DIE STROMVERSORGUNG ÜBER EINE NETZSTECKDOSE ERFOLGT, MUSS DER NETZSTECKER BEI NICHTVERWENDUNG DES GERÄTS AUS DER STECKDOSE GEZOGEN WERDEN.

Der A-bewertete Schalldruckpegel des Geräts beträgt entsprechend den Prüfbedingungen nach JIS C 9612 weniger als 70 dB(A). Dabei gelten folgende Messbedingungen: Das Gerät arbeitet bei maximaler Kühlleistung, die Messentfernung vom Gerät beträgt 3 m.

HINWEISE

Ein Austausch oder Anschluss des Netzsteckers darf nur durch ordnungsgemäß qualifiziertes Personal erfolgen.

Der maximale Schalldruckpegel beträgt 70 dB(A) oder weniger gemäß "Maschinenlärminformationsverordnung 3. GSGV, 18. Januar 1991".

Anmerkung

Bitte notieren Sie die folgenden Daten:

Model-Nr Serien-Nr Händler-Nr Kaufdatum

SICHERHEITSHINWEISE

Bitte lesen Sie die folgenden Sicherheitshinweise vor der Inbetriebnahme sorgfältig durch.

Eine unsachgemäße Bedienung infolge Missachtung der Bedienungsanleitung kann zu Verletzungen und Beschädigungen führen. Um dies zu vermeiden, sind die folgenden Hinweise unbedingt zu beachten. Die Warnhinweise untergliedern sich entsprechend ihrer Wichtigkeit wie folgt:

Vorsicht

Dieser Hinweis deutet darauf hin, dass seine Nichtbeachtung zu schweren Verletzungen oder gar zum Tod führen kann.

Achtung

Dieser Hinweis deutet darauf hin, dass seine Nichtbeachtung zu Verletzungen oder zu Beschädigungen führen kann.

Bei den folgenden Symbolen handelt es sich um Verbote bzw. Gebote:

Dieses Symbol auf freiem Grund weist darauf hin, dass eine bestimmte Tätigkeit NICHT durchgeführt werden darf.

Diese Symbole auf schwarzem Grund weisen darauf hin, dass bestimmte Tätigkeiten durchgeführt werden MÜSSEN.

■Montagehinweise

Vorsicht

• Nehmen Sie den Ein- und Ausbau bzw. die Neubildung des Geräts nicht selbst vor. Eine unsachgemäße Installation kann elektrische Schläge oder Brände verursachen oder dazu führen, dass Wasser aus dem Gerät tropft.

Dieses Gerät muss geerdet und mit einem Erdschlussstromunterbrecher installiert werden.

Im Fall einer Fehlfunktion kann es einen Stromschlag oder Feuer verursachen.

Achtung

Das Raumklimagerät muss geerdet werden.

Eine unsachgemäße Erdung kann elektrische Schläge zur Folge haben.

Gerät nicht in explosionsgefährdeten Bereichen installieren.

Wenn sich in direkter Nähe des Klimageräts brennbare Gase ansammeln, könnten diese durch das Gerät entzündet werden.

Die Kondensatleitung muss korrekt

angeschlossen sein.

Bei unsachgemäß angeschlossener Kondensatleitung kann Kondenswasser austreten.

Wichtige Betriebshinweise

Vorsicht

Dieses Symbol warnt vor schweren Verletzungen mit eventueller Todesfolge.

Benutzen Sie keinen Mehrfachstecker. Das Klimagerät darf nicht durch Einstecken und Ausziehen des Steckers ein- bzw. ausgeschaltet werden. Das Klimagerät darf nicht mit nassen oder harten Händen bedient werden. Das Netzkabel darf nicht beschädigt oder verändert werden. Versuchen Sie nicht, den Finger oder andere Gegenstände in die Geräte zu stecken. Es darf nicht über längere Zeiträume direkt einem Luftstrom ausgesetzt werden.

Stecker richtig in die Steckdose stecken. Es darf nur das vorgeschriebene Netzkabel verwendet werden.

Bei Störungen (z. B. verbranter Geruch) ist das Klimagerät auszuschalten und der Netzstecker zu ziehen.

Achtung

Dieses Symbol warnt vor Verletzungen.

• Ziehen Sie den Stecker nicht am Netzkabel heraus.
• Das Klimagerät darf nicht mit Wasser gereinigt werden.
• Gerät nicht für andere Zwecke (z.B. Konservierung) verwenden.
• Stellen Sie keine Verbrennungsquellen im direkten Zuluftstrom des Klimageräts auf. Nicht auf das Außengerät setzen oder stellen.

• Netzschalter vor jeder Reinigung auf AUS stellen.
• Lüften Sie den Raum regelmäßig. Nach längerer Verwendung die

Unterbrechen Sie die Stromversorgung, wenn das Gerät längere Zeit nicht benutzt wird.

BEZEICHNUNG DER GERÄTETEILE

Innengerät

1 Luftauslass 2 Netzkabel 3 Lufteinlass 4 Grobstaubfilter (hinter der Abdeckung) 5 Manuelle Luftlenklamelle für horizontale Zuluftrichtung 6 Luftlenklamelle für vertikale Zuluftrichtung

Innengerät-Steuerung

1 Betriebsanzeigen 2 Signalempfänger

1 Funktionstaste für Betrieb ohne Fernbedienung 2 Anzeige "Timer-Betrieb" - GRÜN 3 Timer-Anzeige - ORANGE 4 Anzeige "SLEEP Betrieb" - ORANGE 5 Luftschwenkmodus-Anzeige - ORANGE

Außengerät CU-V18CTP5, CU-V24CTP5, U-A18CTP5, U-A24CTP5

[1] Luftansaugöffnungen, 2 Rohrleitungen, 3 Anschlusskabel

CU-V12CTP5, U-A12CTP5

Zubehör Fernbedienung

- Mehrsprachiger Aufkleber für Fernbedienung, Fernbedienungshalter

Zwei (AAA) R03-Trockenbatterien oder gleichwertige Batterien

BEZEICHNUNG DER GERÄTETEILE

Fernbedienung

Fernbedienungssignal

• Zwischen der Fernbedienung und dem Klimagerät dürfen sich keine Hindernisse befinden. Maximale Entfernung: 10 m.
• Bei Signaleingang ertönt ein kurzer oder ein längerer Piepton.

Hinweise zur Verwendung der Fernbedienung.

• Lassen Sie die Fernbedienung nicht fallen. Die Fernbedienung darf nicht nass werden.
• Manche fluoreszierende Lampen können den Signalempfang beeinträchtigen. Wenden Sie sich in diesem Fall an Ihren Fachhändler.

Die Fernbedienung vor direkter Sonneneinstrahlung schützen und nicht in die Nähe von Wärmequellen wie Heizkörpern usw. platzieren.

1 Sender 2 Anzeigefeld

1. Tasten zum Einstellen der Raumtemperatur (Leuchttaste) 4 Betriebsarten-Wahltaste 5 Programmiertaste für Einschaltfunktion (Leuchttaste) 6 Zeit- bzw. Timereinstelltasten 7 Timer-Wahltaste 8 Ein/Aus-Taste (Leuchttaste) 9 Programmiertaste für Ausschaltfunktion 10 Autom. Luftstromsteuerung Einstell-/Löschtaste für Timer 12 Taste zum manuellen Einstellen der Zuluftrichtung 13 Reset-Kontakte (Mit spitzem Gegenstand eindrücken, um den Speicher zu löschen)

Einlegen der Batterien

1 Leicht auf die Markierung [OPEN] drücken und die Abdeckung abziehen.

2 Batterien einlegen

- Auf korrekte Einbaurichtung achten.

Hinweise zu den Batterien

Die Betriebsdauer der Batterien beträgt etwa ein Jahr.

Beim Ersetzen der Batterien ist Folgendes zu beachten:

• Die Batterien sind jeweils durch zwei neue Batterien des gleichen Typs zu ersetzen.
• Es sollen keine wiederaufladbaren Ni-Cd-Akkus verwendet werden. Die Batterien sind zu entfernen, wenn das Klimagerät längere Zeit nicht benutzt wird.

- Handhabung der Fernbedienung bei Decken-/Wandmontage.

• Die Fernbedienung parallel zum Boden richten (Siehe folgende Darstellung.)

Das Signal ändert sich wie in der untenstehenden Abbildung. Dies bedeutet, dass die Empfangsbedingungen schlecht sind und das Signal nicht korrekt verarbeitet werden kann.

BETRIEBSVORBEREITUNGEN

Innengerät 1 Netzstecker an eine getrennt abgesicherte Spannungsversorgung anschließen.

BEDIENUNG Inbetriebnahme Taste 1 drücken. Die grüne Netz-Anzeigeleuchte (POWER) am Raumgerät leuchtet auf. Zum Abschalten Taste erneut drücken.

Einstellmodus

• Taste 2 drücken, um die Auswahl vorzunehmen:-

Kühlmodell

AUTO-Automatikbetrieb

COOL - Kühlbetrieb

DRY - Betriebsart Mildes Trocknen

FAN-Luftumwälzung

Wärmepumpenmodell

AUTO-Automatikbetrieb HEAT-Heizbetrieb COOL - Kühlbetrieb DRY - Betriebsart Mildes Trocknen

Einstellen der Temperatur

Taste 3 drücken, um die Temperatur zu erhöhen bzw. zu senken. Die Solltemperatur kann zwischen 16°C und 30°C eingestellt werden. Empfohlene Temperaturbereiche:

Kühlmodell: COOL→26°C~28°C, DRY→1°C~2°C unter Raumtemperatur. Wärmepumpenmodell: COOL→26°C~28°C, DRY→1°C~2°C unter Raumtemperatur, HEAT→20°C~24°C.

• Bei AUTO-Betrieb Taste 3 drücken, um die Auswahl

vorzunehmen:

Regelung auf 2°C über Standardtemperatur. Regelung auf Standardtemperatur. Regelung auf 2°C unter Standardtemperatur.

Standardtemperatur

In der Betriebsart AUTO (Automatik) ermittelt das Klimagerät die aktuelle Raumtemperatur und stellt entsprechend die erforderliche Betriebsart ein (Kühlen, Mildes Trocknen). - Eine einmal gewählte Betriebsart verändert sich nicht mehr.

Wärmepumpenmodell

Betrieb	Standard-temperatur
Kühlen	25°C
Mildes Trocknen	22°C
Heizen	21°C

• Bei Start des Automatikbetriebs wählt das Gerät je nach Raumtemperatur selbsttätig die Heiz-, Kühl- oder Betriebsart Mildes Trocknen. Die Betriebsarten können sich bei Bedarf in Abständen von 60 Minuten ändern.

• Hinweise zu den Betriebsarten

COOL-Kühlbetrieb

Zur Regelung der Raumtemperatur auf bevorzugtes Komfortniveau.

AUTO-Automatikbetrieb

• Optimale Betriebsart anhand der Raumtemperatur ermitteln.
• Im Automatikbetrieb erfolgt keine Temperaturanzeige auf der Fernbedienung.

DRY-Betriebsart Mildes Trocknen

Sehr schonender Kühlbetrieb mit anschließender Entfeuchtung. Die Raumtemperatur wird dadurch nicht verringert. In der Betriebsart Mildes Trocknen läuft der Ventilator

mit niedriger Drehzahl.

HEAT-Heizbetrieb

(nur bei Wärmepumpenmodell)

Die Wärme zur Beheizung des Raumes wird der

Außenluft entnommen. Bei sinkenden

Außentemperaturen kann die Heizleistung des Geräts davon zurückgehen.

Abtauautomatik

Entsprechend der jeweiligen Außentemperatur wird

der Betrieb des Klimageräts gelegentlich

unterbrochen, damit das am Außengerät entstandene

Eis abgetaut wird.

FAN-Luftumwälzbetrieb

(nur Kühlmodell)

• Erwärmte Luft steigt nach oben und sammelt sich im

oberen Bereich des Raums an. Die Luftzirkulation

leitet die warme Luft nach unten und erhöht auf diese

Weise die Heizwirkung. Im Vergleich zur

Deckenmontage muss die Temperatur bei

Bodenmontage höher eingestellt werden.

Bei Deckenmontage Bei Bodenmontage

Einstellung der Ventilatordrehzahl

Taste 4 drücken, um die Auswahl vorzunehmen:

FAN Niedrige Drehzahl

FAN - Niedrige Drehzahl FAN - Niedrige Drehzahl

FAN - Mittlere Drehzahl

FAN Hohe Drehzahl

AUTO

FAN - Automatische Drehzahl

Bei eingestellter Ventilatorautomatik wird die Ventilatordrehzahl automatisch an die jeweils herrschenden Bedingungen angepasst. Im Kühlbetrieb wird der Ventilator gelegentlich abgeschaltet.

Vertikale Luftstromrichtung

Manuelle Steuerung

Taste 5 für manuelle Luftstromsteuerung drücken und bei der gewünschten Einstellung freigeben.

Kühlen/Entfeuchten/

Heizen (nur bei Wärmepumpenmodell) Sie können die Luftstromrichtung per Fernbedienung nach Wunsch einstellen. Dies ist praktisch, wenn Sie sich z. B. nach dem Baden abkühlen möchten. Sie können die Luftstromlamelle zum Kühlen oder Entfeuchten in einem Bereich zwischen horizontal und 25° nach unten einstellen. Zum Heizen können Sie sie zwischen Horizontalstellung und 45° (nach unten) positionieren. (nur bei Wärmepumpenmodell)

Automatikbetrieb

• Taste 5 für automatische Luftstromsteuerung drücken.

Kühlen/Mildes Trocknen Die Luftstromlamelle schwenkt automatisch nach oben und unten. Dadurch entstehen erfrischende Brisen.

• Heizen (nur bei Wärmepumpenmodell) Wenn die Temperatur der ausgeblasenen Luft zu Beginn des Heizbetriebs noch nicht sehr warm ist, wird die Luft horizontal ausgeblasen. Mit steigender Ausblastemperatur wird die Luft nach unten ausgeblasen.

Einstellung der waagerechten Luftstromungsrichtung

• Verwenden Sie dieses Klimagerät unter folgenden Bedingungen.

Kühlmodell (°C) Wärmepumpenmodell

DBT: Trockenkugeltemperatur WBT: Feuchtkugeltemperatur	Innen Au		Ben
	DBT	WBT	DBT	WBT
Höchsttemperatur	32	23	43	26
Mindesttemperatur	16	11	16	11

(°C)

DBT: Trockenkugeltemperatur WBT: Feuchtkugeltemperatur	Innen Auer		Bcn
	DBT	WBT	DBT	WBT
Höchsttemperatur-Kühltbetrieb(Höchsttemperatur-Heizbetrief)	32(30)	23(-)	43(24)	26(18)
Mindesttemperatur-Kühltbetrieb(Mindesttemperatur-Heizbetrief)	16(16)	11(-)	16(-5)	11(-6)

Hinweise

• Wenn das Gerät für längere Zeit nicht benutzt wird, sollte die Stromversorgung abgeschaltet werden. Ansonsten werden auch dann etwa 2,0 W Strom verbraucht, wenn das Innengerät mit der Fernbedienung abgeschaltet wurde.
• Wenn das Gerät abgeschaltet und sofort wieder eingeschaltet wird, besteht es erst nach 3 Minuten wieder in Betrieb.

EINSTELLEN DES TIMERS

• Wählen Sie mit der Timer-Taste [1] eine Timerfunktion.
• Timer-Anzeige – wird angezeigt.
• Es stehen die folgenden fünf Timerfunktionen zur Wahl. Mit jedem Tastendruck schalten Sie in Pfeilrichtung der Reihe nach auf die jeweils anschließende Timerfunktion um.

• Drücken Sie zum Einstellen der gewünschten Stundenzahl die Taste 2 bzw. 3 des Timers. (Stundenzahl, die eingestellt werden kann: 1 12)
• Drücken Sie die Einstell-/Löschtaste 4 für Timer.

KOMFORTBETRIEB

SLEEP-Betrieb

Zur komfortablen Raumtemperatur-Regelung während des Schlafs: Taste [5] drücken. Die SLEEP-Anzeigeleuchte am Raumgerät leuchtet auf. - Um diese Betriebsart zu beenden, ist die Taste erneut zu drücken.

Funktionsdetails SLEEP-Betrieb

Sobald die Raumtemperatur den eingestellten Wert erreicht hat, schaltet das Gerät automatisch auf reduzierten Luftstrom. - Die Dauer des Nachbetriebs beträgt 8 Stunden. - Wenn diese Funktion gleichzeitig mit dem Timer verwendet wird, hat der Timer Vorrang.

PFLEGE UND WARTUNG

■ Reinigen des Innengeräts und der Fernbedienung

• Wischen Sie das Klimagerät mit einem weichen, trockenen Tuch ab.
• Gerät nur mit warmem Wasser (max. 40°C) reinigen. Keine flüssigen Reinigungsmittel verwenden.

■Reinigen der Grobstaubfilter

(Hinweis: Bei stark staubhaltiger Umgebungsluft sind die Filter in zweiwöchentlichen Abständen zu reinigen. Die Weiterverwendung verschmutzter Filter vermindert die Kühl- bzw. Heizleistung). 1. Entfernen Sie den Staub mit einem Staubsauger. 2. Waschen Sie die Rückseite des Filters mit Wasser ab. 3. Stark verschmutzte Filter können Sie mit Wasser und Seife oder einem milden Haushaltsreiniger abwaschen. 4. Lassen Sie die Filter trocknen und setzen Sie sie wieder ein. Achten Sie darauf, dass der Hinweis "FRONT" nach vorne zeigt. Beschädigte Grobstaubfilter: Ersatzfilter erhalten Sie bei Ihrem Klimageräte-Fachhändler unter der Bestellnummer: CWD001088. Zur Reinigung des Geräts niemals Benzin, Verdünnung, Scheuerpulver oder mit Lauge bzw. ätzenden Flüssigkeiten getränkte Lappen verwenden.

■Kontrollen vor Beginn der Kühlsaison

• Luftfilter reinigen, wieder einsetzen und die Klimaanlage betreiben

Ist der Abluftstrom kalt bzw. warm? Eine normale Funktion liegt vor, wenn 15 Minuten nach Betriebsbeginn folgende Temperaturdifferenz zwischen der Lufteinlass- und Luftauslassöffnung feststellbar ist:

Sind Lufteintritt und Luftaustritt blockiert?

Sind die Batterien der Fernbedienung erschöpft? Wenn die Anzeige auf dem Display der Fernbedienung schwach erscheint, sind die Batterien auszuwechseln.

Längere Nichtbenutzung des Klimageräts

1. Zur inneren Trocknung des Raumgeräts ist das System 2-3 Stunden lang unter folgenden Bedingungen zu betreiben:-

2. Gerät ausschalten und Netzstecker abziehen. 3. Nehmen Sie die Batterien aus der Fernbedienung.

■Empfohlene Inspektionen

• Nach Betrieb über mehrere Jahreszeiten verschmutzt das Gerät und seine Leistung lässt nach. Ein verschmutztes Gerät kann je nach Einsatzbedingungen einen unangenehmen Geruch abgeben, sondern besteht die Gefahr der Verunreinigung des Entfeuchtungssystems mit Staub. Neben der regelmäßigen Reinigung sollte nach jeder Saison eine saisonale Inspektion durchgeführt werden (wenden Sie sich dazu an Ihren Vertragshändler).

NÜTZLICHE HINWEISE

Automatikbetrieb

Automatikbetrieb

• Wenn die Fernbedienung defekt oder nicht zur Hand ist, drücken Sie die Taste AUTO OPERATION, um das Gerät in den Automatikbetrieb zu schalten.
• Beim Betrieb ohne Fernbedienung schaltet sich das Gerät nach dem Einschalten in den Automatikbetrieb. In dieser Betriebsart kann die Temperatur nicht eingestellt werden.
• Die Netzkontrollleuchte am Gerät beginnt zu blinken, bis die automatische Wahl der Betriebsart erfolgt ist. Um diese Betriebsart zu beenden, ist die Taste erneut zu drücken.

Stromausfall bei programmiertem Timer

Die Einstellung des Timers geht bei Netzausfall verloren. Stellen Sie den Timer nach Wiederkehr der Netzspannung neu ein.

Schutz bei Gewitter

• Dieses Klimagerät ist mit einem eigenen Überspannungsschutz versehen. Um Ihr Klimagerät darüber hinaus jedoch gegen frühere und stärkere Blitzeinschläge zu schützen, sollten Sie die Stromversorgung unterbrechen und den Stecker aus der Steckdose ziehen.

Automatischer Wiederanlauf

• Kehrt nach einem Stromausfall die Versorgung zurück, setzt der Betrieb automatisch nach 3 - 4 Minuten wieder ein.
• Bei Wiederkehr der Netzspannung geht das Gerät in der zuvor eingestellten Betriebsart und mit unveränderter Luftstrom-Richtung in Betrieb, da es nicht über die Fernbedienung ausgeschaltet wurde.

Tipps zu Betrieb und Energieeinsparung

■Temperatureinstellung

Durchschnittliche Einstellungen lassen sich ca. 10 % des Stromverbrauchs sparen. - Stellen Sie hierzu die Temperatur entsprechend höher bzw. niedriger als eigentlich gewünscht ein.

Kühlmodell

Kühlbetrieb (COOL) : 1°C höher

Wärmepumpenmodell

Kühlbetrieb (COOL): 1 °C höher; Heizbetrieb (HEAT): 2 °C liefern

■ Luftfilter

Die Luftfilter alle 2 Wochen reinigen. – Durch verschmutzte Filter kann sich die Kühl- bzw. Heizleistung verringern.

■ Fenster und Türen geschlossen halten

• Andernfalls wird die Kühl- bzw. Heizwirkung reduziert; es fallen unnötige Stromkosten an.

Außengerät

Der Luftauslass des Außengeräts darf nicht verstellt oder verschlossen werden, da sich sonst die Kühl- bzw. Heizleistung verringert.

■ Timer und Nachbetrieb

• Stellen Sie das Gerät auf SLEEP-Betrieb, während Sie schlafen, bzw. auf Timer-Betrieb, wenn Sie den Raum verlassen. So lässt sich wertvolle Energie sparen.

Keine direkte Sonneneinstrahlung

• Halten Sie bei Kühlbetrieb die Vorhänge oder Gardinen geschlossen, um direkte Sonneneinstrahlung zu vermeiden.

STÖRUNGSSUCHE

■ Normaler Betrieb

Fragen?

• Beim Wiedereinschalten läuft das Gerät etwa 3 Minuten lang nicht. Es ist das Geräusch von fließendem Wasser zu hören.
• Es sieht aus, als käme Nebel aus dem Klimagerät.
• Ein unangenehmer Geruch schwebt im Raum. Austritt von Wasser oder Dampf aus dem Raumgerät.
• Bei eingestellter Ventilatorautomatik bleibt der Ventilator des Klimageräts hin und wieder stehen. (nur bei Wärmepumpenmodell) Das Gerät bleibt im Heizbetrieb etwa 12 Minuten lang stehen. (Netzkontrollleuchte blinkt).
• (nur bei Wärmepumpenmodell) Im Heizbetrieb kommt es vor, dass der Ventilator des Innengeräts zeitweise abgeschaltet wird.

Betriebsstörungen

Fragen?

• Das Klimagerät läuft gar nicht. Das Klimagerät gibt ein lautes Betriebsgeräusch ab. Klimagerät erreicht keine wirksame Kühl- bzw. Heizleistung. Fernbedienung / Anzeige funktioniert nicht

Antworten

Dies dient zum Schutz des Geräts. Warten Sie, bis das Gerät in Betrieb gesetzt hat. Es handelt sich um das normale Kühlmittel-Fließgeräusch im Gerät. Kondensatbildung ist möglich, wenn der Luftstrom aus dem Klimagerät den Raum abkühlt. - Grund ist möglicherweise ein moderiger Geruch aus Wänden, Teppich, Möbeln oder Kleidung im Raum. - Im Kühl- bzw. Trockenbetrieb kondensiert Luftfeuchtigkeit auf den kalten Flächen der Leitungen zum Außengerät und tropft von dort ab. - Auf diese Weise wird vermieden, dass Gerüche aus der Umgebung verbreitet werden. - Dies dient zum Abtauen des Außengeräts (Defroster-Betrieb). Die Dauer dieser Funktion ist auf ca. 12 Minuten begrenzt. Vom Außengerät kann anschließend Wasser abtropfen. Warten Sie das Ende dieser Funktion ab (Aufleuchten der Netzleuchte). (Bei sehr tiefen Außentemperaturen und hoher Luftfeuchtigkeit kann sich Frost auf dem Außengerät bilden.) - Dies dient zur Verhinderung eines unerwünschten Kühleffekts bei Heizbetrieb.

Bitte kontrollieren

• Hat der Sicherungsautomat ausgelöst?
• Wurde der Netzstecker gezogen? Wurde der Timer falsch eingestellt? Wurde das Gerät schief montiert?
• Wurde die Temperatur falsch eingestellt?
• Sind die Filter verschmutzt? Sind die Luftein- oder -auslässe des Außengeräts verstellt? Stehen irgendwelche Fenster oder Türen offen? Batterien leer?
• Batterien korrekt eingesetzt (+) und (-)?

Wenden Sie sich direkt an Ihren Händler.

In folgenden Fällen Gerät ausschalten, Netzstecker ziehen und schnellstmöglich den Händler verständigen:

• Ungewöhnlich laute Betriebsgeräusche. Wasser oder ähnliches ist versehentlich in die Fernbedienung gelangt.
• Wasser tropft aus dem Innengerät.
• Schalter oder Tasten funktionieren nicht ordnungsgemäß.
• Der Sicherungsautomat löst häufig aus.
• Netzkabel und Stecker werden ungewöhnlich warm.

Bevor Sie Ihr Klimagerät in Betrieb nehmen, sollten Sie

diese Betriebsanleitung aufmerksam durchlesen

und für den späteren Bedarf aufbewahren.

• Lassen Sie die Fernbedienung nicht fallen und werfen Sie nicht damit.

Betreffend Batterie

VORBEREITUNG FÜR DEN GEBRAUCH

Innengerät

Automatischer Betrieb

Automatischer Betrieb

Die Geschwindigkeit des eingebauten Ventilators wird automatisch geregelt.

Die Geschwindigkeit des eingebauten Ventilators wird automatisch geregelt.

Lüften Sie den Raum, indem Sie die Fenster öffnen.

Gerätemodellnummer Geräteseriennummer Name des autorisierten Händlers Kaufjahr des Geräts

SICHERHEITSHINWEISE

Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte die folgenden Sicherheitshinweise sorgfältig durch.

Einlegen der Batterien

Vorschriften für den Endverbraucher von Klimageräten:

Dieses Klimagerät ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass elektrische und elektronische Produkte nicht in den allgemeinen Hausmüll gelangen sollen. Die Länder der Europäischen Union (*) verfügen über ein besonderes Sammelsystem für diese Produkte. Versuchen Sie nicht selbst, das System zu zerlegen, da eine unsachgemäße Behandlung von Abfallstoffen schädliche Auswirkungen auf Ihre Gesundheit und die Umwelt haben könnte. Das Entfernen und Entsorgen von Kühlmittel, Öl und anderen Teilen muss durch einen qualifizierten Installateur in Übereinstimmung mit den entsprechenden lokalen und nationalen Regelungen erfolgen.

Klimageräte müssen in einer spezialisierten Anlage niedergelegt und recycelt werden und sollten nicht in die allgemeine Abfallbeseitigung gelangen. Weitere Informationen erhalten Sie von Ihrem Installateur, Händler oder den örtlichen Behörden.

Entsprechend der nationalen Gesetzgebung kann die inkorrekte Entsorgung von Abfallprodukten unter Strafe gestellt sein.

entsprechend der nationalen Gesetze jedes Mitgliedslandes

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union

Dieses Symbol gilt nur für die Europäische Union. Wenn Sie dieses Produkt entsorgen möchten, wenden Sie sich an einen Installateur.

Händler oder die örtlichen Behörden und erkundigen Sie sich nach der korrekten Entsorgungsmethode.
