MANUALE UTENTE CSV12CTP PANASONIC
Serà normal quando ... ?
Grazie per aver acquistato un climatizzatore Panasonic
SOMMARIO
Caratteristica 46
Precauzioni per la Sicurezza 47
Precauzioni nell'installazione
Precauzioni per il funzionamento
Identificazione parti 48-49
Unità interna
Unità esterna Accessori Telecomando
Preparazione Prima Dell'uso 50
Unità interna
Modalità d'uso 50-51 Impostazione Del Timer (Temporizzatore) 52 Funzioni Di Convenienza 52
Funzionamento in modo Standby
Cura e Manutenzione 52~53
Pulitura dell'unità interna e del telecomando ■Pulitura dei filtri dell'aria
■Controllo stagionale Se il climatizzatore dell'aria non viene usato per un periodo prolungato
Raccomandazioni
Informazioni Utili 53 Risparmio Energetico e Consigli 53
▶Localizzazione dei Guasti 54
■Funzionamento normale Funzionamento anomalo Chiamare immediatamente il rivenditore autorizzato
Nota:
Prima di utilizzare il condizionatore d'aria, leggere attentamente queste istruzioni e conservarle per potervi fare riferimento in futuro.
CARATTERISTICHE
Pulsante Autoilluminante
Consente un facile utilizzo al buio.
(Pagina 49)
Funzionamento Automatico
Rileva la temperatura interna per selezionare la modalità di funzionamento ottimale.
(Pagina 50)
● Controllo del flusso dell'aria disponibile
(Funzionamento manuale)
La possibilità di controllare con precisione la direzione del flusso d'aria crea una piacevole temperatura ambientale.
(Pagina 51)
Doppio timer ON/OFF
Per programmare l'accensione automatica del climatizzatore e assicurare il massimo comfort di notte in camera da letto.
(Pagina 52)
Modo di funzionamento Sleep (notturno)
Per evitare un riscaldamento o raffreddamento eccessivo della stanza durante la notte.
(Pagina 52)
● Controllo automatico di rimessa in moto
Riavvia automaticamente l'unità dopo una caduta di tensione.
(Pagina 53)
Rispetto dell'ambiente
(per il refrigerante: modello R410A)
Non riduce lo strato di ozono e influisce poco sul riscaldamento globale grazie all'uso del refrigerante R410A.
Avvertenze
1) Se il cavo di alimentazione è danneggiato o necessita di sostituzione, deve essere sostituito dal produttore o da un centro di assistenza o da personale qualificato per evitare rischi. 2) Disinserire la spina di alimentazione o scollegare la rete elettrica prima di far riparare l'apparecchio.
3) Non manomettere. In caso di guasti all'apparecchio, non ripararlo da soli. Contattare il rivenditore o il centro di assistenza per richiedere un intervento. 4) Spegnimento dell'apparecchio (isolamento della sorgente di alimentazione) Per isolare l'apparecchio dalla sorgente di alimentazione in caso di emergenza, estrarre la spina del cavo di alimentazione dalla presa di corrente o staccare l'interruttore principale, disattivare qualsiasi altro eventuale interruttore di controllo dell'alimentazione.
Attenzione
QUANDO NON SI UTILIZZA L'APPARECCHIO, SCOLLEGARE LA SPINA PRINCIPALE DALLA PRESA ELETTRICA, NEL CASO L'ALIMENTAZIONE AVVENGA TRAMITE UNA SPINA PRINCIPALE.
Rumore diffuso Il livello di pressione sonora nominale dell'apparecchio è inferiore a 70 dB(A), alle seguenti condizioni di prova: funzionamento al massimo del raffreddamento, a distanza di 1 m dall'apparecchio.
IMPORTANTE
La sostituzione delle spine di alimentazione deve essere eseguita esclusivamente da personale autorizzato/qualificato.
I fili elettrici del cavo di alimentazione sono colorati secondo la seguente codifica:
Verde e giallo: Terra Blu: Neutro
*Se i colori dei fili nel cavo di alimentazione dell'apparecchio non corrispondono con i contrassegni colorati dei terminali della spina, procedere come segue:
Il filo colorato verde e giallo deve essere collegato al morsetto della spina contrassegnato con la lettera E o con il simbolo di Terra o colorato verde o verde e giallo. Il filo colorato blu deve essere collegato al morsetto della spina contrassegnato con la lettera N o colorato nero. Il filo colorato marrone deve essere collegato al morsetto della spina contrassegnato con la lettera L o colorato rosso.
Nota
Ricordare di trascrivere i seguenti dati:
Codice modello - Numero di serie Codice rivenditore Data di acquisto
PRECAUZIONI PER LA SICUREZZA
Si prega di leggere attentamente le seguenti "Precauzioni di Sicurezza" prima di utilizzare il climatizzatore.
Eseguire le seguenti istruzioni per evitare di causare lesioni alla propria persona, lesioni ad altri e danni ai beni. Un'operazione impropria dovuta al non rispetto delle istruzioni potrebbe provocare danni fisici e materiali, la gravità dei quali è classificata come segue:
Questo simbolo avverte del pericolo di morte o di lesioni gravi.
Attenzione
Segnale di avvertimento di danni alle cose.
- I seguenti simboli indicano le istruzioni da eseguire:
Questo simbolo (su sfondo bianco) denota un'azione DI DIVIETO.
Denota un'azione DI OBBLIGO.
Precauzioni nell'installazione
Avvertenze
Non installare, rimuovere e reinstallare l'unità da soli.
Un'installazione inadeguata potrebbe causare perdite, scosse elettriche oppure incendio. Per l'installazione rivolgersi ad un rivenditore autorizzato oppure ad un tecnico specializzato.
Il presente apparecchio deve disporre di uno scarico a terra e deve venire installato con ELCB. Potrebbero verificarsi scosse elettriche o incendi in caso di malfunzionamento.
Attenzione
- Questo climatizzatore d'aria per ambiente deve avere la messa a terra.
Una messa a terra inadeguata potrebbe provocare una scossa elettrica. Controllare che la tubazione di drenaggio sia collegata correttamente. Altrimenti si possono verificare perdite di acqua.
Non installare l'unità in un'atmosfera potenzialmente esplosiva. Fughe di gas potrebbero provocare incendi.
Precauzioni per il funzionamento
Avvertenze
Questo simbolo avverte del pericolo di morte o di lesioni gravi.
Non collegare sulla stessa presa altri apparecchi. Non inserire la spina per far funzionare l'apparecchio. Non estrarre la spina per spegnere. Non toccare l'apparecchio con le mani bagnate. Non danneggiare né modificare il cavo di alimentazione. Non inserire le dita o altri oggetti.
Non esporre l'unità direttamente all'aria fredda per lunghi periodi di tempo
Inserire la spina correttamente. Utilizzare il cavo di alimentazione specificato.
In caso di condizioni anomale (puzza di bruciato, ecc.), spegnere e disinserire la fonte di alimentazione.
Attenzione
Segnale di avvertimento di danni alle cose.
Non tirare il cavo di alimentazione per disinserire la spina.
Evitare di lavare l'apparecchio con acqua. Non utilizzarlo per scopi diversi dalla climatizzazione. Non mettere apparecchi o fiamme di combustione direttamente nel flusso d'aria del climatizzatore. Non sedersi o appoggiare alcun oggetto sull'apparecchio esterno.
Spegnere l'unità prima di pulirla. Ventilare regolarmente la stanza. - Prestare attenzione a che la piastra di installazione non si danneggi dopo un lungo periodo di utilizzo.
Se l'apparecchio rimane inutilizzato per un lungo periodo di tempo, disinserire la fonte di alimentazione.
IDENTIFICAZIONE PARTI
Unità interna
Bocca di uscita dell'aria 2 Punto per apertura del pannello 3 Bocca di entrata dell'aria 4 Filtro dell'aria (dietro il pannello) [5] Alette di direzione del flusso d'aria orizzontale (regolabili manualmente) 6 Alette di direzione del flusso d'aria verticale
Comandi dell'unità interna
Spia Indicazione funzionamento 2 Ricevitore segnale
Tasto di funzionamento automatico 2 Indicatore modo Power - VERDE 3 Indicatore modo Timer - ARANCIONE 4 Indicatore modo Sleep - ARANCIONE 5 Indicatore modo Air Swing - ARANCIONE
Unità esterna CU-V18CTP5, CU-V24CTP5 U-A18CTP5, U-A24CTP5
1 Bocca di entrata dell'aria 2 Tubazioni 3 Cavo di collegamento
CU-V12CTPS U-A12CTPS
■Accessori Telecomando
Sticker d'indicazione del Telecomando Supporto telecomando
IDENTIFICAZIONE PARTI
Telecomando
-Segnale telecomando.
- Accertarsi che non vi siano ostacoli.
- Distanza massima: 10 m
- Segnali di ricezione del suono. Un Bip corto o un Bip lungo.
Note per il telecomando.
Non far cadere per terra. Evitare il contatto con l'acqua. Alcuni tipi di lampade fluorescenti potrebbero disturbare la ricezione dei segnali. Consultare il rivenditore autorizzato.
Non collocare il telecomando in una posizione esposta alla luce solare diretta o in prossimità di apparecchi per riscaldamento o altre fonti di calore.
1 Trasmettitore di segnali 2 Display (indicatore di funzione)
3 Tasto di impostazione della temperatura ambiente (pulsante illuminante) 4 Tasto di selezione del modo di funzionamento 5 Tasto di funzionamento per modo SLEEP (notturno) (pulsante illuminante) 6 Tasto d'impostazione del timer 7 Tasto di selezione timer 8 Tasto di arresto/avvio (pulsante illuminante)
9 Tasto di selezione velocità ventilatore 10 Tasto di direzione automatica del flusso d'aria 11 Tasto impostazione/cancellazione timer 12 Tasto di direzione manuale del flusso d'aria 13 Punti di reset (premere con un oggetto appuntito per azzerare la memoria)
1 Premere delicatamente sul punto contrassegnato OPEN e far scorrere il coperchio verso se stessi.
Assicurarsi che la polarità sia corretta.
- Possono essere utilizzate per circa un anno.
Quando si sostituiscono le batterie osservare le seguenti indicazioni
- Inserire batterie dello stesso tipo. Non usare batterie ricaricabili del tipo (Ni-Cd).
- Togliere le batterie se il telecomando non verrà utilizzato per un lungo periodo di tempo.
Modalità corretta di utilizzo del telecomando in caso di montaggio a soffitto/parete.
- Utilizzare il telecomando tenendolo parallelo al pavimento. (Vedere la figura sotto)
Il segnale cambia come mostrato nella seguente figura. Ciò indica che le condizioni di ricezione non sono buone e il segnale non può essere controllato correttamente.
PREPARAZIONE PRIMA DELL'USO
Unità interna
1. Collegare il cavo di alimentazione ad una fonte di alimentazione indipendente.
MODALITÀ D'USO
Per avviare l'unità: premere
L'indicatore POWER (verde) sull'unità interna si accende. Per arrestare, premere di nuovo il tasto.
Impostazione del modo
Premere 2 per selezionare:
Modello solo freddo
AUTO - Funzionamento Automatico COOL - Raffreddamento
COOL - Raffreddamento DRY - Funzionamento in modalità Deumidificazione
FAN - Funzionamento di Circolazione dell'aria
Modello con pompa di calore
AUTO - Funzionamento Automatico AUT-ET - Funzionamento di modalità HEAT - Funzionamento di modalità Riscaldamento COOL - Raffreddamento DRY - Funzionamento in modalità Deumidificazione.
Impostazione della temperatura
Premere per aumentare o diminuire la temperatura - La temperatura si imposta da: 16°C 30°C Temperatura consigliata:
Modello solo
freddo
COOL→26℃-28℃
DRY-1℃-2℃
inferiore rispetto alla
temperatura dell'ambiente
Modello con pompa
di calore
COOL → 26°C ~ 28°C
DRY 1°C ~ 2°C
inferiore rispetto alla
temperatura dell'ambiente
HEAT → 20°C - 24°C
- Durante il funzionamento in modo AUTO, premere [3] per selezione:
- Funzionamento di 2°C superiore alla temperatura normale. Funzionamento a temperatura normale.
- Funzionamento di 2°C inferiore alla temperatura normale.
- Temperatura consigliata
- Ogni volta che il pulsante selezione di funzionamento viene premuto, il sensore della temperatura interna funziona automaticamente in modo di selezione raffreddamento, secco, mite.
- Una volta selezionata la modalità di funzionamento, questa non cambia.
All'inizio del funzionamento automatico, vengono selezionate automaticamente le modalità Riscaldamento, Raffreddamento o Deumidificazione in base alla temperatura interna. - Il modo di funzionamento cambia ogni ora se necessario.
Dettagli sul funzionamento
COOL - Raffreddamento
- Per impostare la temperatura dell'ambiente sul livello di raffreddamento desiderato.
AUTO - Funzionamento Automatico
- Rileva la temperatura interna per selezionare la modalità di funzionamento ottimale. Durante il funzionamento in modo AUTO, la temperatura non viene visualizzata sul telecomando.
DRY - Funzionamento in modalità Deumidificazione
- Modalità di raffreddamento molto delicata, precedente alla deumidificazione. Non abbassa la temperatura dell'ambiente.
- In modalità Deumidificazione, il ventilatore interno funziona a bassa velocità.
HEAT - Funzionamento in modalità Riscaldamento
(solo per modelli con pompa di calore)
Il calore emesso per riscaldare la stanza proviene dall'aria esterna. Quando la temperatura dell'aria esterna scende, la capacità di riscaldamento dell'apparecchio può diminuire. Sbrinamento
A seconda della temperatura esterna, il funzionamento si arresta ogni tanto per sciogliere la brina sull'apparecchio esterno.
FAN - Funzionamento di Circolazione dell'aria
(per modello solo freddo)
L'aria riscaldata sale e si concentra in alto nella stanza. La circolazione dell'aria fa circolare l'aria riscaldata verso il basso, aumentando l'efficacia del riscaldamento. Quando l'unità è installata con montaggio a pavimento, impostare la temperatura su un valore superiore rispetto al montaggio a soffitto.

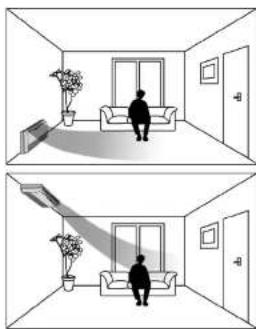

Con montaggio a soffitto
Con montaggio su pavimento
Impostazione della velocità della ventola
Premere 4 per selezionare:
FAN - Velocità della ventola bassa
FAN - Velocità della ventola media
FAN - Velocità della ventola alta
AUTO
FAN - Velocità automatica
La velocità del ventilatore interno dell'apparecchio viene automaticamente regolata secondo il funzionamento. Durante l'operazione di raffreddamento il ventilatore interno si ferma periodicamente.
Flusso d'aria in direzione verticale
● Funzionamento manuale
Premere e tenere premuto il tasto di direzione manuale del flusso d'aria [5], quindi rilasciare il tasto una volta regolata la direzione del flusso d'aria desiderata.
Raffreddamento / Deumidificazione /
Riscaldamento (Solo per modelli con pompa di calore) È possibile regolare la direzione nel modo desiderato utilizzando il telecomando. Questa operazione è utile quando si considera raffreddare da solo l'ambiente, ad esempio uscendo dalla stanza da bagno. È possibile regolare il deflettore entro un intervallo compreso tra la direzione orizzontale e 25 gradi verso il basso in modalità Raffreddamento o Deumidificazione, e tra la direzione orizzontale e 45 gradi verso il basso in modalità Riscaldamento. (Solo per modelli con pompa di calore)
● Funzionamento automatico
Premere il tasto di direzione automatica del flusso d'aria [6].
- Raffreddamento / Deumidificazione: Il deflettore oscilla automaticamente verso l'alto e il basso per creare la sensazione di fresca brezza.
- Riscaldamento (Solo per modelli con pompa di calore): Quando la temperatura dell'aria emessa è bassa, come all'inizio del funzionamento del riscaldamento, l'aria fredda viene emessa in direzione orizzontale. Quando la temperatura aumenta, l'aria calda soffia verso il basso.
Impostazione del flusso d'aria in direzione orizzontale
- Usare il climatizzatore nelle seguenti condizioni:
Modello solo freddo (in °C)
| DST. Temperatura a bulbo ascalto WBT: Temperatura a bulbo bagnato | Interna Esterna |
| DBT | WBT | DBT | WBT |
| Temperatura massima | 32 | 23 | 43 | 26 |
| Temperatura minima | 16 | 11 | 16 | 11 |
Modello con pompa di calore (in °C)
| DBT: Temperatura a bullo asciutto
WBT: Temperatura a bullo bagnato | Interna | Estema |
| DBT | WBT | DBT | WBT |
| Temperatura massima-refiiddamento
(Temporatura massima-riscaldamento) | 32
(30) | 23
(-) | 43
(24) | 26
(18) |
| Temperatura minima-refiiddamento
(Temporatura minima-riscaldamento) | 16
(16) | 11
(-) | 16
(-5) | 11
(-6) |
- Nota
- Quando l'apparecchio non viene usato per un periodo di tempo prolungato, spegnere l'apparecchio. Se l'unità interna è lasciata in posizione ON/AVVIO anche dopo che è stata spenta con il telecomando, continuerà a consumare elettricità, circa 2,0 W.
- Se il funzionamento viene interrotto e poi riattivato immediatamente, l'unità riprenderà a funzionare solo dopo tre minuti.
IMPOSTAZIONE DEL TIMER (TEMPORIZZATORE)
- Premere il tasto di selezione Timer 1. L'indicatore del modo Timer si accende.
- Selezionare uno dei seguenti cinque tipi di funzionamento. Ad ogni pressione del tasto, il modo di funzionamento cambia secondo la direzione indicata dalla freccia.
Quindi premere il tasto di impostazione timer 2 o 3 sul numero di ore desiderato. (Numero di ore impostabili 1-10) (Numero di ore impostabili 1~12) - Premere il tasto impostazione/cancellazione timer 4
FUNZIONI DI CONVENIENZA
Funzionamento in modo Standby
Per ottenere una temperatura ambientale confortevole di notte in
camera da letto
Premere [5]. L'indicatore del modo Standby sull'unità interna si accenderà. Per annullare questa modalità di funzionamento,
premere di nuovo il tasto.

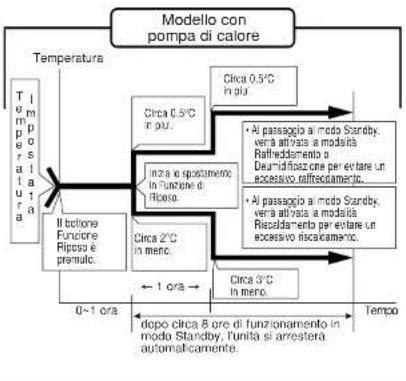

Dettagli del funzionamento in modo Standby
- Quando la temperatura dell'ambiente raggiunge la temperatura impostata, la portata d'aria passerà automaticamente su bassa. La durata del funzionamento in modo notturno è di 8 ore.
- Se utilizzato insieme al timer, avrà la precedenza il timer.
automaticamente.
CURA E MANUTENZIONE
Pulitura dell'unità interna e del telecomando
Pulire delicatamente con un panno asciutto e morbido. Non usare acqua a temperatura superiore a 40°C o
Pulitura dei filtri dell'aria
(Se l'unità è installata in un ambiente polveroso, si raccomanda di pulire i filtri ogni due settimane. L'utilizzo continuato di filtri sporchi ridurrà il rendimento di raffreddamento o di riscaldamento)
1 Eliminare lo sporco usando un'aspirapolvere. 2 Lavare il retro del filtro con acqua. 3 Se sono molto sporchi, lavarli con sapone o un detergente non aggressivo. 4 Lasciar asciugare e rimontarli.
Accertarsi che la scritta "FRONT" sia rivolta verso di
voi.
Filtro danneggiato: rivolgersi al rivenditore autorizzato più vicino. Numero di codice: CWD001088. Non usare benzene, solventi, polvere sgrassante o stracci imbevuti di sostanze chimiche corrosive per pulire l'unità.
Controllo stagionale
Pulire i filtri dell'aria, reinserirli e attivare il climatizzatore.
L'aria emessa è fredda/calda?
Il funzionamento è normale se 15 minuti dopo l'avvio la differenza di temperatura tra l'aria in ingresso e le aperture d'uscita è:
Le bocche di ingresso o di uscita dell'aria degli apparecchi per interni o esterni sono ostruite?
Le batterie del telecomando sono quasi esaurite? Se il display del telecomando si affievolisce, sostituire le batterie.
Se il climatizzatore dell'aria non viene usato per un periodo prolungato
1. Per asciugare le parti interne dell'unità interna, tenere in funzione l'unità per 2-3 ore utilizzando:
2. Spegnere l'unità e scollegarla dalla presa elettrica. 3. Togliere le batterie dal telecomando.
Raccomandazioni
- Dopo l'utilizzo per varie stagioni consecutive, l'unità si sporcherà con una riduzione delle prestazioni. A seconda delle condizioni di utilizzo, una unità sporca potrebbe produrre cattivo odore e la polvere potrebbe inquinare il sistema di deumidificazione. Pertanto, si raccomanda di eseguire un'ispezione ad ogni stagione oltre alla pulizia regolare (consultare un rivenditore autorizzato).
■ Funzionamento automatico
Premere il tasto Auto.
AUTO OFF/ON
● Funzionamento automatico
- Se il telecomando non funziona o è posizionato in modo errato, premere il tasto Auto per attivare la modalità di funzionamento automatica.
- Il funzionamento automatico verrà attivato immediatamente dopo la pressione del tasto Auto Operation. Tuttavia, in questa modalità operativa non è possibile regolare la temperatura.
- L'indicatore POWER sull'unità interna lampeggerà fino a quando la modalità di funzionamento non viene selezionata automaticamente.
- Per cancellare il modo notturno, premere nuovamente il tasto.
Impostazione del timer
- Se si verifica una caduta di tensione, l'impostazione del timer verrà annullata. Al ripristino dell'alimentazione, azzerare il timer.
Tuoni e fulmini
- Questo condizionatore d'aria è dotato di un dispositivo di protezione dai picchi di tensione. Tuttavia, come ulteriore misura di protezione da danni dovuti a fulmini di forte intensità, si consiglia di spegnere l'apparecchio e di scollegarlo dalla presa elettrica.
■ Controllo automatico di rimessa in moto
- In caso di interruzione della corrente, l'apparecchio riprenderà a funzionare dopo 3-4 minuti dal ripristino dell'alimentazione elettrica.
- Il funzionamento riprenderà automaticamente nella modalità e nella direzione del flusso d'aria precedenti al ripristino dell'alimentazione, poiché quello non è stato interrotto dal telecomando.
RISPARMIO ENERGETICO E CONSIGLI
Impostazione della temperatura
È possibile risparmiare circa il 10% di energia elettrica. Impostare la temperatura su un valore superiore o inferiore rispetto alla temperatura desiderata.
Filtri dell'aria
Pulire i filtri dell'aria ogni 2 settimane. Un filtro sporco rischia di ridurre l'azione di raffreddamento.
Tenere chiuse porte e finestre. In caso contrario, il rendimento di raffreddamento o riscaldamento sarà inferiore e si sprecherà energia elettrica. Unità esterna: non bloccare le bocche di uscita dell'aria per evitare di ridurre l'azione di raffreddamento. Modo Timer e Sleep: per evitare sprechi di energia elettrica, usare il modo Standby durante il sonno o il timer quando si esce. Evitare la luce diretta del sole: tenere le tende chiuse per evitare l'ingresso di luce solare diretta durante il raffreddamento.
LOCALIZZAZIONE DEI GUASTI
Funzionamento normale
Va bene...?
- Il climatizzatore d'aria è stato riacceso, ma per 3 minuti non funziona.
- Si sente un rumore come d'acqua che scorre.
- Sembra che dal climatizzatore esca della nebbia. Nella stanza si sente uno strano odore. L'unità interna emette acqua o vapore.
- Durante l'impostazione del volume del flusso automatico d'aria, il ventilatore interno si ferma periodicamente. (Solo per modelli con pompa di calore) Il funzionamento si interrompe per circa 12 minuti durante il riscaldamento (l'indicatore POWER lampeggia). (Solo per modelli con pompa di calore) Durante il funzionamento del riscaldamento, il ventilatore dell'unità interna può essere alternativamente attivato e disattivato.
Risposta
Ciò serve a proteggere il climatizzatore. Attendere l'attivazione del climatizzatore. Questo rumore è quello del refrigerante che scorre all'interno del climatizzatore. Quando il flusso d'aria proveniente dal climatizzatore raffredda la stanza, si verifica condensazione. Potrebbe trattarsi di un odore di umido emesso dalle pareti, dalla moquette, dai mobili o da abiti presenti nella stanza. In modalità RAFFREDDAMENTO/DEUMIDIFICAZIONE, l'umidità nell'aria si condensa in acqua sulla superficie fredda dei tubi dell'unità esterna dando luogo a gocciolamento. Per togliere l'odore di umidità dall'ambiente circostante. Ciò serve a sciogliere la brina accumulata sull'unità esterna (modalità sbrinamento). Questa operazione durerà non più di 12 minuti e dall'unità esterna gocciolerà acqua. Attendere la fine dell'operazione (l'indicatore POWER si accenderà). (Sull'unità esterna si accumulerà brina quando la temperatura esterna è bassa o l'umidità è elevata). Ciò serve ad evitare raffreddamento indesiderato durante la modalità di riscaldamento.
Funzionamento anomalo
- Il climatizzatore d'aria non funziona.
- Il climatizzatore è eccessivamente rumoroso durante il funzionamento.
- Il climatizzatore non raffredda o non riscalda l'ambiente in modo soddisfacente. Telecomando/display non funziona
Controllare
L'interruttore salvavita è scattato? - È stata disinserita la spina dalla presa a muro?
- Il timer è stato usato correttamente? - È installato in posizione inclinata?
- Avete commesso errori nell'impostazione della temperatura?
- I filtri sono sporchi? I fori di ingresso e di uscita dell'aria sono ostruiti? Le finestre e le porte sono tutte chiuse?
- Batterie scariche?
- Batterie inserite correttamente (+) e (-)?
Se si verifica una delle seguenti condizioni, spegnere immediatamente l'interruttore generale e scollegare l'unità dalla presa elettrica, quindi contattare immediatamente il rivenditore.
- Durante il funzionamento si sentono rumori anomali.
- Nel telecomando entra per errore acqua o materiale estraneo. L'unità interna perde acqua.
- Gill interruptor o l tasti non funzionano correttamente.
- L'interrutto generale scatta frequentemente.
- Il filo elettrico e la spina divertano insolitamente calld.
περιαχόμενα
XAPAKTHPIIKA 55 PPOYAAEIEA2ΦAAEIAZ 56
PpoulaEic Eykaataaonc PoopuAeic kata to xieipuo ONOMASIA TQN EAPTHMATQN...57-58
Eowepikn movada EEwTepiK mva □qoskouya ■Kaplan-Kopova
IPOETOIMASI IIPIN AIO TH AEITOYPIA. 59
Eowtpikn uovda TPONO XEIPIMOY 59~60 PYOMIH TOY XPONOIAKONTH 61 EYKOIAE XEIPIMOY 61
Aetroupyia YnVou
PONTIAKAI YNTHPHSH 61-62
aBapaiuic TcEoatepiKIOovDac KAI TOIeXeipotnoiu
aBapiaouc Tou pIAtpou aepa Eeeyxoc piv tv apx n c eov Avo kuaatuaocde xponoonoeitai yiapeyao xpovko idaonna UvioTwuevoIeVxoi
XPHSIMEIANHPOΦOPIE62
CARATTERISTICHE
TENSIONE DI ALIMENTAZIONE
Per l'uso in base alla stagione (vedere pagina 58)
FUNZIONAMENTO AUTOMATICO
Aumento della temperatura dell'acqua calda sanitaria in base alla temperatura esterna. (vedere pagina 59)
Funzionamento con flusso d'aria (direzione del flusso d'aria) Il sistema attiva il controllo della direzione del flusso d'aria per un funzionamento efficiente.
"Istruzioni per i consumatori" dei condizionatori d'aria:
Il condizionatore d'aria è contrassegnato con il presente simbolo. Ciò indica che non è possibile smaltire i prodotti elettrici ed elettronici insieme ai rifiuti domestici. Le nazioni della Comunità Europea (*) dovrebbero disporre di un sistema di raccolta adeguato per questi prodotti.
Non smantellare l'apparecchio da soli poiché un incorretto smaltimento dei rifiuti potrebbe provocare dei danni alla propria salute ed all'ambiente. Lo smantellamento e lo smaltimento di refrigeratore, olio ed altre parti deve venire eseguito da un installatore qualificato in conformità con le norme locali e nazionali. I condizionatori d'aria devono
venire trattati con un sistema specializzato per il riutilizzo, il riciclaggio ed il recupero o non devono venire smaltiti in un inceneritore. Per ulteriori informazioni, si prega di contattare l'installatore, il rivenditore o l'autorità locale.
Si applicheranno delle multe qualora i prodotti vengano smaltiti in maniera non corretta, in conformità con la legislazione nazionale.
*soggetto alle leggi nazionali di ciascuno stato membro
Informazioni sullo smaltimento nelle nazioni non aderenti all'Unione Europea
Il presente simbolo è valido solo all'interno dell'Unione Europea.
Se si considera smaltire il presente prodotto, si prega di contattare il proprio installatore, il rivenditore o l'autorità locale e di richiedere il metodo corretto di smaltimento.
Smaltimento di apparecchiature elettriche ed elettroniche (RAEE):
Questo simbolo sul prodotto indica che questo prodotto non deve essere trattato come rifiuto domestico generale. Deve essere consegnato al punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Non tentare di smaltire il prodotto in altro modo, poiché ciò potrebbe avere effetti negativi sulla salute e sull'ambiente a causa delle sostanze pericolose in esso contenute. La raccolta differenziata e il riciclaggio contribuiscono a preservare le risorse naturali.
Per garantire che questo prodotto venga smaltito correttamente, si prega di seguire le normative locali e nazionali applicabili. Per informazioni dettagliate su smaltimento, riciclaggio e riutilizzo, contattare il proprio comune, il servizio di smaltimento rifiuti o il negozio dove è stato acquistato il prodotto.
*soggetto alla legislazione nazionale del paese di utilizzo
Informazioni sullo smaltimento per i paesi al di fuori dell'Unione Europea
