MANUAL DE USUARIO CSV12CTP PANASONIC
Funcionamiento Normal / Funcionamiento Anormal - Contactar con el Servicio de Asistencia inmediatamente
Nota:
Antes de utilizar su aparato de aire acondicionado, lea estas instrucciones de uso con mucha atención y téngalas a mano para futuras consultas.
CARACTERÍSTICAS
Botón Iluminable
Rearme Automático de la Operación
Potencial cero de agotamiento del ozono y bajo potencial de calentamiento global gracias al uso del refrigerante R410A.
Peligro
Botón para Desactivar el Temporizador
13 Puntos de Reinicio
- Pulse [4] para seleccionar.
(solo para el Modelo de Bomba de Calor)
Modelo de refrigeración (Unicado en °C)
| DBT: Temperatura de bolto seco WBT: Temperatura de bolto humido | Interior | Exterior |
| DBT | WBT | DBT | WBT |
| Temperature Maxima | 32 | 23 | 43 | 26 |
| Temperatura Minima | 16 | 11 | 16 | 11 |
- Pulse el Botón [1] de Selección del Temporizador.
- Indicador de modo de potencia - se enciende. -Seleccione uno de los siguientes tipos de operación. Cada vez que pulse el botón, el modo de operación cambiará en la dirección indicada por la flecha.
- Este acondicionador de aire está equipado con un mecanismo protector incorporado contra subidas de tensión. Sin embargo, para protegerlo de daños causados por una subida anormalmente alta del flujo eléctrico, es posible apagar la fuente de alimentación y desenchufarlo de la red.
■Control de Rearme Automático
- Si ocurre una falla eléctrica, el aparato retomará automáticamente el funcionamiento 3-4 minutos después de ser restablecida la alimentación eléctrica.
- El funcionamiento retomará automáticamente en el modo de funcionamiento original y en la misma dirección del flujo de aire cuando se restablezca la corriente eléctrica, salvo que se haya interrumpido ese funcionamiento desde el control remoto.
Muchas gracias por elegir la unidad de aire acondicionado de Panasonic.
CONTENIDO
▷ Características 64
Medidas De Seguridad 65
■Precauciones al instalar
Precauciones al operar
▷ Nombre De Cada Pieza 66-67
■Unidad Interior
■Unidad Exterior
■Accesorios
■Control Remoto
Preparación Antes Del Funcionamiento .... 68
■Unidad Interior
▷ Cómo Hacerlo Funcionar 68-69
Ajuste Del Temporizador 70
▷ Funcionamiento Conveniente 70
■Funcionamiento en modo de sueño
Cuidado Y Mantenimiento 70~71
Limpieza de la Unidad Interior y del Control Remoto
Limpieza de los Filtros de Aire
■Inspección de Pretemporada
Cuando el Acondicionador de Aire No se Utiliza
Durante un Periodo Largo de Tiempo
■Inspección Recomendada
Información Útil 71
▶Sugerencias Para Ahorrar Energía y Para
un Mejor Funcionamiento. 71
▸ Localización de Averías 72
Comuníquese con el Distribuidor
Inmediatamente
Nota:
Antes de usar el acondicionador de aire, sírvase leer
atentamente estas instrucciones de funcionamiento
y consérvelas como futuro elemento de consulta.
CARACTERÍSTICAS
Botón Iluminable
Para facilitar su manipulación en la oscuridad.
(Página 67)
● Funcionamiento Automático
Toma la temperatura interior para seleccionar el modo más apropiado.
(Página 68)
Comodidad en el flujo de aire
(Dirección del flujo de aire vertical)
El control preciso de la dirección del flujo de aire crea
un ambiente agradable en la habitación.
(Página 69)
- Temporizador dual ON / OFF (Activado /
Desactivado)
Permite programar el aire acondicionado para que se
ponga en funcionamiento automáticamente y se apague cuando usted duerme.
garantiza un sueño confortable.
(Página 70)
Modo De Dormir
Evita que la temperatura de la habitación suba o baje
demasiado, mientras duerme.
(Página 70)
Control Automático De Puesta En Marcha
Después de un fallo de corriente pone en marcha
automáticamente la unidad.
(Página 71)
No perjudicial para el medio ambiente
(Para el refrigerante: Modelo R410A)
Potencial cero de agotamiento del ozono y bajo
potencial de calentamiento global gracias al uso del
refrigerante R410A
Advertencia
1) Si el cable de alimentación está dañado o es necesario
cambiarlo, el cambio debe ser realizado por el fabricante, su servicio técnico asociado o una persona de calidad equivalente.
para evitar riesgos
2) Antes de efectuar el mantenimiento de este aparato
En el caso de configuración defectuosa de la unidad, no lo
repare usted mismo. Acuda al representante de ventas o al
servicio técnico para su reparación.
4) Desconecte la alimentación (corte del suministro principal de corriente).
desconectado en equipo del suministro principal de alimentación para evitar accidentes.
Precaución
CUANDO LA CONEXIÓN DEL APARATO SE HACE A LA RED.
DESCONECTE EL ENCHUFE DEL TOMACORRIENTE CUANDO NO USE EL APARATO.
Ruidos aéreos
El nivel de presión de sonido ponderado de este aparato es menor
70 dB (A) bajo las condiciones de prueba JIS C 9612
Funcionando al máximo de enfriamiento a 1 metro del operador
IMPORTANTE
El cambio o la instalación de enchufes de alimentación deben
hacerse solamente por personal autorizado o profesionales calificados.
Los colores de los cables del conductor principal se ajustan al siguiente código:
Tierra: verde y amarillo
Neutro: azul
Con corriente: marrón
Cuando los colores de los cables del conductor principal de este aparato no se correspondan con los colores que identifican los terminales de su enchufe, haga lo siguiente:
aunque no se correspondan con los colores que identifican los terminales de su enchufe, haga lo siguiente:
El hilo de color verde y amarillo debe conectarse al terminal del
enchufe que esté marcado con la letra E o con el símbolo de toma a tierra, o bien con el color verde o verde y amarillo.
El hilo de color azul debe conectarse al terminal que está marcado
El hilo de color marrón debe conectarse al terminal que esté
El hilo de color marrón debe conectarse al terminal que está
marcado con la letra L o que está coloreado en rojo.
No se olvide de registrar los datos individuales:
No se olvide de registrar los datos individuales:
- Número de serie
De serie
Del representante
Fecha de compra
MEDIDAS DE SEGURIDAD
Antes de operar el equipo, por favor lea atentamente las siguientes "Medidas de Seguridad"
- Para evitar heridas personales, heridas a otras personas y daños a la propiedad, se deben seguir las siguientes instrucciones.
- El uso incorrecto por no seguir las instrucciones puede causar daños o averías; su gravedad se clasifica con las indicaciones siguientes:
Esta indicación muestra la capacidad de causar muerte o daños serios.
Esta indicación advierte sobre la posibilidad de daños a la propiedad.
Las instrucciones a partir de la configuración de la mediana los símbolos siguientes:
Símbolo (con el fondo blanco) denota una acción que está PROHIBIDA.
Símbolos (con el fondo negro) denotan un acontecimiento que es OBLIGATORIO de hacer.
Precauciones al Instalar
Advertencia
No instale ni desinstale ni reinstale la instalación. Una instalación incorrecta puede causar fugas de agua, descargas eléctricas o incendio. Por favor consulte al distribuidor autorizado o a un especialista para el trabajo de instalación. -Advertencia Este equipo debe estar conectado a tierra e instalado con interruptor de circuito con toma de tierra. En caso de mal configuración pueda provocar descargas eléctricas o un incidente.
Cuidado
- Este acondicionador de aire de habitación debe ser conectado a tierra. Puede causar una sacudida eléctrica si el contacto a tierra no es perfecto.
- Compruebe que las tuberías de drenaje estén conectadas adecuadamente. Sin fugas de agua.
No instale la unidad en una atmósfera potencialmente explosiva. Las fugas de gas cerca de la unidad pueden causar un incendio.
Precauciones al operar
Advertencia
Esta indicación muestra la posibilidad de causar muerte o daños serios.
No conecte estos aparatos a la misma toma de corriente.
No opere o pare la unidad insertando o tirando del enchufe.
- No opere la unidad con las manos mojadas.
- No dañe ni modifique el cable eléctrico.
- No inserte los dedos ni ningún tipo de objetos en las unidades interna o externa.
No se exponga directamente al aire frío por mucho tiempo.
Conecte el enchufe de alimentación correctamente. -Utilice el cable especificado.
Si detecta una situación anormal (por ejemplo, oler a humo), pare el acondicionador de aire y desconecte el suministro de alimentación.
Cuidado
Esta idea muestra la posibilidad de causar daño o avería solamente en la propiedad.
- No desconecte el enchufe tirando del cable.
- No rocíe la unidad con agua.
- No utilice el aparato para otros fines como la conservación de alimentos.
- Desconecte la unidad antes de limpiarla.
- No se siente o coloque objetos sobre la unidad exterior.
- Apague el aparato antes de proceder a su limpieza.
- Ventile la habitación regularmente.
- Compruebe el estado de la instalación después de haber usado el aparato durante un largo periodo.
- Desconecte la corriente si no va a utilizar la unidad durante un periodo muy largo de tiempo.
NOMBRE DE CADA PIEZA
Unidad Interior
Salida de aire 2. Cable de alimentación 3. Entrada de aire 4. Filtros de aire (detrás del panel) Persiana horizontal para el flujo de aire (ajustada manualmente) Persiana vertical para el flujo de aire
Controles de la unidad interna
Indicadores de funcionamiento 2. Receptor de la señal
Botón de funcionamiento automático 2. Indicador del modo de alimentación - VERDE 3. Indicador del modo del temporizador - NARANJA 4. Indicador del modo Sleep (Descanso) - NARANJA 5. Indicador del modo de la oscilación del aire - NARANJA
Unidad Exterior CU-V18CTPS, CU-V24CTPS U-A18CTPS, U-A24CTPS
1. Entrada de aire 2. Tubería 3. Cable de conexión
CU-V12CTP5 U-A12CTPS
Accesorios Control Remoto - Etiqueta del indicador de telemando
Soporte del control remoto
Dos Pilas Secas RO3 o su equivalente
NOMBRE DE CADA PIEZA
Control Remoto
Señal del mando a distancia.
Asegúrese de que el paso de la señal no está obstruido. - Distancia máxima: 10 m. - Sonido de recepción de la señal. Un pitido corto o un pitido largo.
Notas para el mando a distancia.
No tire ni deje caer el control remoto. No lo moje.
- Algunos tipos de lámparas fluorescentes pueden afectar la recepción de la señal. Consulte a su distribuidor.
- No exponga el control remoto a la luz directa del sol ni a una fuente de calor.
1 Transmisor de señales
2 Visualización de funciones
- 3 Botón de ajuste de la temperatura de la habitación (botón iluminable) 4 Botón de selección de modo de funcionamiento 5 Botón de funcionamiento del modo de dormir (botón iluminable) 6 Botón de ajuste de la hora 7 Botón de selección del temporizador 8 Botón OFF/ON (Conexión/desconexión) (botón iluminable) 9 Botón de selección de la velocidad del ventilador 10 Dirección automática del flujo de aire 11 Botón de ajuste/cancelación del temporizador 12 Botón de selección manual de la dirección del flujo de aire 13 Puntos de reajuste (Pulsar con un objeto de punta fina para borrar la memoria)
Cómo insertar las pilas
1 Presione suavemente el lugar con la marca [OPEN] y deslice la tapa hacia fuera.
2 Inserte las pilas
- Compruebe si es la posición correcta.
Notas sobre las pilas
- Se pueden usar durante aproximadamente un año.
- Siga las siguientes condiciones cuando reemplace las pilas.
- Utilice pilas nuevas del mismo tipo.
- No use pilas recargables (Ni-Cd). Retire las pilas si no piensa utilizar la unidad durante un largo tiempo.
- Correcto uso del control remoto en caso de montaje en el techo o en la pared.
- Cuando utilice el control remoto, apunte directamente al sensor. (Consulte la siguiente ilustración.)
- En la siguiente ilustración, se muestra cómo cambia la señal.
1. Conecte el cable de alimentación a una fuente de alimentación independiente.
CÓMO HACERLO FUNCIONAR
Para iniciar el funcionamiento
Presione 1 - El indicador POWER (energía) (verde) de la unidad interior se encenderá. - Para parar, presione una vez más.
Ajuste del modo
Presione [2] para seleccionar.
Modelo de refrigeración
AUTO - Funcionamiento en modo automático. COOL - Funcionamiento en modo refrigeración. DRY - Funcionamiento en modo secado suave. FAN - Funcionamiento en modo circulación de aire.
Modelo Bomba de Calor
AUTO - Funcionamiento en modo automático. HEAT - Funcionamiento en modo calefacción. COOL - Funcionamiento en modo refrigeración. DRY - Funcionamiento en modo secado suave.
Ajuste de la temperatura
Presione 3 para aumentar o reducir la temperatura. La temperatura se puede ajustar entre: 16°C ~ 30°C.
Modelo de
refrigeración
Modelo Bomba
de Calor
COOL → 26°C ~ 28°C
Y-12C~2℃
- Durante el direccionamiento en AUTO, presione [3] para el selector:
- Funcionamiento a 2°C por encima de la temperatura ambiente.
- Funcionamiento a la temperatura ambiente.
- Funcionamiento a 2°C por debajo de la
temperatura ambiente
| Temperatura de interior | Operación | Temperatura estiandar |
- Temperatura estándar Modelo de refrigeración
| Enfiado | 25°C |
| Secado Suave | 22°C |
- Cada vez que se presiona el botón de selección de modo de funcionamiento, el sensor de temperatura interior configura automáticamente para seleccionar el modo de dirección deseado con Enfriamiento o Secado Suave.
- Una vez seleccionado el modo de funcionamiento, este no cambia.
Modelo Bomba de Calor
| Temperatura de interior | Operación | Temperatura estándar |
| Enfiado | 25°C | |
| Secado Suave | 22°C | |
| Aquecimiento | 21°C | |
- Al inicio del funcionamiento automático, los modos de Calefacción, Refrigeración o Secado Suave se seleccionan de acuerdo con la temperatura interior.
- Una vez seleccionado el modo de funcionamiento, este no cambia.
- Detalles de funcionamiento
COOL - Función de enfriamiento
- Para ajustar la temperatura ambiente en el nivel de frío que le resulte agradable.
AUTO - Funcionamiento Automático
Toma la temperatura interior para seleccionar el modo más apropiado. - En el modo de configuración automático AUTO no aparece la temperatura en el mando a distancia.
DRY - La Operación de Secado Suave
- Una refrigeración muy suave previa a la deshumidificación no reduce la temperatura ambiente. Durante el funcionamiento en modo Soft Dry, el ventilador interno funciona a baja velocidad.
HEAT - Función de Calentamiento
(sólo para el Modelo de Bomba de Calor) - El calor para calentar la habitación se obtiene del aire exterior. Cuando la temperatura ambiente del aire exterior es baja, la capacidad de calentamiento del equipo podrá verse reducida. - Función de Descongelamiento: Dependerá de la
temperatura exterior, la función ocasionalmente se detiene para derretir el congelado en la unidad exterior.
FAN - Función de Circulación del Aire
(solo para el modelo con refrigeración) - El aire caliente asciende y se acumula en la parte superior de la habitación. La circulación del aire hace que este descienda, mejorando la eficacia de la calefacción. Si la unidad está instalada en el suelo, deberá ajustar la temperatura más alta que si lo está en el techo.

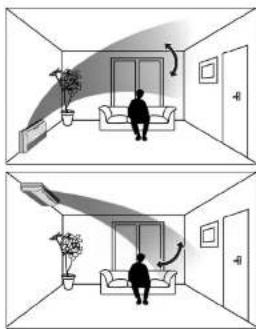

Montaje en el techo Montaje en el suelo
Ajuste de la velocidad del ventilador
Presione [4] para seleccionar.
FAN - Velocidad baja del ventilador
FAN - Velocidad media del ventilador
FAN - Velocidad alta del ventilador
AUTO
FAN - Velocidad automática del ventilador
La velocidad del ventilador interior se
ajusta automáticamente de acuerdo
con el funcionamiento. La velocidad del
ventilador interior se apaga temporalmente
durante el funcionamiento de la
modalidad de refrigeración.
Dirección del flujo de aire vertical
- Mantenga pulsado el botón (Selección manual de la dirección del flujo de aire), y suéltelo cuando obtenga la dirección deseada.
- Refrigeración/Soft Dry /
Calefacción (Solo para el modo de Bomba de Calor) La dirección del flujo de aire puede ajustarse mediante el control remoto. Esto resulta especialmente útil si desea recibir el aire directamente, por ejemplo cuando sale del baño. La tableta permite ajustar el flujo de aire en un ángulo entre la horizontal y 25 grados hacia abajo cuando la unidad funciona en modo Refrigeración o Soft Dry, y entre la horizontal y 45 grados hacia abajo en el modo Calefacción (solo para el módulo de Bomba de Calor)
- Funcionamiento Automático
Pulse el botón [6] (Dirección del flujo de aire automática)
- Refrigeración / Soft Dry
La tablilla oscilará arriba y abajo automáticamente
para crear una sensación de brisa refrescante
Calefacción (Sólo para el Modelo de Bomba de Calor)
Cuando la temperatura del aire de descarga es baja
por ejemplo cuando empieza a funcionar la
calefacción, el aire frío sale en sentido horizontal
A medida que la temperatura aumenta, el aire
A medida que la temperatura sube, el calor empieza a salir en dirección descendente.
Ajuste de la dirección horizontal del flujo de aire
- Utilice este acondicionador de aire en las
siguientes condiciones:
Modelo de refrigeración Unidad en ° C
| DBT: Temperatura de bullo seco WBT: Temperatura de bullo húmedo | Interior Exterior |
| DBT | WBT | DBT | WBT |
| Temperatura máximo | 32 | 23 | 43 | 26 |
| Temperatura minima | 16 | 11 | 16 | 11 |
Modelo Bomba de Calor Unidad en ° C
| DBT: Temperatura de bulbo seccWBT: Temperatura de bulbohumedo | Interior | Exterior |
| DBT | WBT | DBT | WBT |
| Maximum Temperature-Cooling(Maximum Temperature-Heating) | 32(30) | 23(-) | 43(24) | 26(18) |
| Minimum Temperature-Cooling(Minimum Temperature-Heating) | 16(16) | 11(-) | 16(-5) | 11(-6) |
Notas
Si la unidad no va a ser utilizada durante un período largo de tiempo, desconecte el interruptor de alimentación. Si se deja en la posición "ON" se utilizarán aproximadamente 2.0W de electricidad incluso si la unidad principal ha sido desconectada con el control remoto. Si se para el funcionamiento, recomiéndese inmediatamente, la unidad reanudará la operación después de 3 minutos.
AJUSTE DEL TEMPORIZADOR
- Pulse el botón SELECCIONAR del temporizador [1]
- Indicador del modo del temporizador - se enciende. -Seleccione uno de los cinco tipos de configuración siguientes. Cada vez que pulse el botón, el modo de configuración del temporizador cambiará en la dirección de la fecha.
Retardo desactivado (OFF)
Ejemplo:
La unidad se detiene cuando pasa 1 hora. Temporizador activado
Retardo activado {ON}
Ejemplo:
La unidad se activa pasadas 6 horas.
Retardo desactivado (OFF) y activado (ON)
Ejemplo:
La unidad se detiene después de 1 hora y vuelve a activarse pasadas 5 horas.
Retardo activación (ON), desactivado (OFF)
Ejemplo:
La unidad se activa después de 10 horas y, a continuación, se detiene pasadas 8 horas.
A continuación, pulse el botón 2 o [3] (Ajuste del temporizador) hasta obtener el número de horas c (Número de horas ajustables: 1-12). Pulse el botón 4. (Ajustar/Cancelar temporizador)
Funcionamiento en modo de sueño: Se encenderá el indicador de modo de sueño de la unidad interior. Presione [5]. - Se encenderá el indicador de modo de sueño de la unidad interior. - Para cancelar esta operación, vuelva a presionar otra vez.
- Detalles del funcionamiento en modo sueño
- Cuando la temperatura ambiente alcanza el nivel establecido, el volumen de la corriente de aire cambiará a bajo automáticamente.
- El tiempo de la Función de Modo de dormir es de 8 horas.
- Cuando se usa junto con el temporizador, este tiene prioridad.
La operación de combo a sueño se parará automáticamente.
Limpieza de la Unidad Interior y el Control Remoto
- Limpie suavemente con un trapo suave y seco.
- No use agua por encima de los 40°C ni abrillantadores para limpiar la unidad.
Limpieza de los Filtros de Aire
(Recomendación: - Si la unidad se encuentra en un ambiente con polvo, limpie los filtros cada dos semanas, el uso continuado de estos filtros sucios reduce la eficiencia de la refrigeración o la calefacción)
1 Quite el polvo utilizando una aspiradora. 2 Lave la parte posterior del filtro de aire con agua. 3 Si están muy sucios, lávelos con jabón o con un detergente suave. 4 Deje secar los filtros y colóquelos de nuevo. Asegúrese de que el lado marcado "FRONT" se encuentre hacia adelante. Filtro de aire lavable.
Consulte con su comerciante autorizado más próximo. Pieza No: CWD001088. No use bencina, thinner, desengrasadores ni paños empapados en productos cáusticos para la limpieza de la unidad.
■ Inspección de Pretemporada
Limpie los filtros de aire, vuelva a colocarlos y ponga en funcionamiento el aire acondicionado. ¿El soplo de aire es frío o tibio?
Es normal si 15 minutos después de ponerlo en marcha, la diferencia entre las temperaturas de entrada de aire y de la persiana de aireación es de 2 grados.
Se alcanza el 100% de la capacidad de enfriamiento y calefacción. ¿Están bajas las pilas del control remoto?
Si la marca de la batería en el control remoto parpadea o la visualización es débil, sustituya las pilas.
Cuando el Acondicionador de Aire no se Utiliza Durante un Período Largo de Tiempo
1. Para secar las partes internas de la unidad interior, haga funcionar la unidad durante 2-3 horas en modo ventilación.
2. Corte la alimentación y desenchufe el aparato. 3. Retire las pilas del control remoto.
■ Inspección Recomendada
- Después del uso durante varias temporadas, la unidad acumula suciedad y por eso reduce su rendimiento. Según las condiciones de funcionamiento, una unidad con suciedad acumulada puede contaminar el sistema deshumidificador. Por lo tanto, se recomienda una revisión estacional además de la limpieza regular. (Consulte a un vendedor autorizado).
■ Funcionamiento automático
- Funcionamiento automático
- Si el mando a distancia deja de funcionar o ha quedado mal colocado, pulse el botón de funcionamiento automático para poner en marcha el aparato.
- El funcionamiento automático se activará inmediatamente al pulsar el botón Auto de funcionamiento. Sin embargo, la temperatura no se puede ajustar en esta operación.
- El indicador de alimentación de la unidad interior parpadeará hasta que se seleccione automáticamente el modo de funcionamiento. Para cancelar esta operación, vuelva a presionar otra vez.
■ Ajuste del Temporizador
- Cuando se producen cortes de corriente, se cancelará la configuración del temporizador. Reajuste el temporizador tan pronto como se restablezca la corriente.
Tormentas Eléctricas
- Si hay un corte eléctrico, la unidad comenzará a funcionar automáticamente de 3 a 4 horas DESPUÉS de que se haya restablecido la corriente.
- El funcionamiento se reanudará automáticamente en el modo de funcionamiento previo y en la misma dirección del chorro de aire cuando se restablezca el fluido eléctrico, salvo que se haya interrumpido dicho funcionamiento desde el mando a distancia.
SUGERENCIAS PARA AHORRAR ENERGÍA Y PARA UN MEJOR FUNCIONAMIENTO
Ajuste de la Temperatura
- Se puede ahorrar aproximadamente el 10% de electricidad
- Ajusta la temperatura por encima o por debajo de la temperatura deseada.
Modelo de refrigeración
Funcionamiento en modo refrigeración: 1°C más
Modelo Bomba de Calor
Funcionamiento en modo refrigeración: 1°C más. Funcionamiento en modo calefacción: 2°C menos
Filtros de aire
- Limpie los filtros de aire cada 2 semanas
- Los filtros sucios pueden reducir la eficacia de enfriamiento.
Mantenga cerradas todas las puertas y ventanas
- De lo contrario, el rendimiento de la refrigeración o la calefacción se reducirá y se derrochará energía.
■Unidad Exterior
No bloquee las rejillas de salida de aire. Esto reduciría la eficacia de enfriamiento.
■Temporizador y Modo de Dormir
- Para evitar el derroche de electricidad, use el modo dormido cuando duerma o el temporizador cuando salga de casa.
Evite la Exposición a la Luz Solar Directa
- Mantenga las cortinas o los cortinajes cerrados para reducir la luz directa del sol cuando funciona en refrigeración.
LOCALIZACIÓN DE AVERÍAS
- Enciende el acondicionador de aire, pero no funciona durante 3 horas. Se escucha un sonido como de agua corriendo.
- Pareciera que sale neblina del acondicionador de aire. La habitación tiene un olor peculiar.
- De la unidad exterior salen agua o vapor.
- Durante el ajuste del flujo Automático de Aire, el ventilador interior se suele parar. (Sólo para el Modelo de Bomba de Calor) El funcionamiento bajo el calentamiento (El indicador de energía parpadea) (Solo para el modelo de Bomba de Calor) Mientras la calefacción está en funcionamiento, el ventilador interior suele ponerse en marcha tanto si está encendido como apagado.
- El acondicionador de aire no funciona.
- El acondicionador de aire produce mucho ruido. El acondicionador de aire no enfría ni calienta eficazmente.
- Mando a distancia/indicación no funciona
Esta es la respuesta
- Es para proteger el acondicionador de aire. Espere hasta que el acondicionador empiece a funcionar.
- Es el ruido del flujo del refrigerante por las tuberías del acondicionador de aire.
- La condensación se produce cuando el chorro de aire del acondicionador enfría la habitación.
- Puede tratarse del olor a humedad producido por las paredes, las alfombras o las telas de la habitación. En configuración COOL/DRY (FRIO/SECO), la humedad del aire se condensa en agua sobre la superficie fría de la tubería de la unidad exterior y gotea.
- Esto tiene por objeto eliminar el olor emitido por el entorno.
- Es para fundir la escarcha que se habría acumulado en la unidad exterior (función de desescarchado). En un tiempo máximo de 12 horas, el agua empezaría a gotear en la unidad exterior. Espere hasta que finalice la operación (se encenderá el indicador de corriente). (La escarcha se acumula en la unidad exterior cuando la temperatura externa es baja y la humedad alta.)
- Es para evaporar el efecto de enfriamiento generado durante el funcionamiento en el modo calefacción.
Compruebe
¿Ha saltado el interruptor automático? - ¿El enchufe está bien enchufado en el tomacorriente?
- ¿Usa correctamente el temporizador? - ¿Está inclinado el trabajo de instalación? - ¿Ha fijado la temperatura correctamente?
- ¿Los filtros están sucios? - ¿Está la entrada o salida de aire obstruida?
- ¿Están todas las ventanas y puertas bien cerradas? ¿Baterías vacías? ¿Baterías correctamente colocadas (+) y (-)
Si se dan las siguientes circunstancias, apague y desenchufe la alimentación principal y llame inmediatamente al comercializador autorizado.
Si escucha ruidos extraños durante el funcionamiento. - Si por un descuido, vierte agua u otro líquido sobre el control remoto. - Si hay escapes de agua de la unidad interior. - Si los botones o interruptores no funcionan correctamente. - Si el interruptor de circuito se activa frecuentemente. - Si el cable de alimentación y el enchufe se recalientan.
NIVEL DE RUIDO DE ACUERDO CON EL REAL DECRETO 213/1992
PUNTO DE FUNCIONAMIENTO DEL MODELO:
S-A12CTP-U-A12CTPS
S-A18CTP-U-A18CTPS S-A20CTP-U-A20CTPS
CS-V12CTP-CU-V12CTPS
CS-V14CTP/CU-V14CTPS CS-V24CTP/CU-V24CTPS
| MODELO | UNIDAD INTERIOR | UNIDAD EXTERIOR |
| REFRIGERATION | ALFACCTION | REFRIGERATION | ALFACCTION |
| S-A12CTP / U-A12CTPS | 52dB (A) | 52dB (A) | 63dB (A) | 65dB (A) |
| S-A14CTP / U-A14CTPS | 55dB (A) | 55dB (A) | 68dB (A) | 69dB (A) |
| S-A24CTP / U-A24CTPS | 90dB (A) | 90dB (A) | 73dB (A) | 74dB (A) |
| CS-H12CTP / CO-H12CTPS | 52dB (A) | - | 64dB (A) | - |
| CS-H16CTP / CO-H16CTPS | 58dB (A) | - | 70dB (A) | - |
| CS-H24CTP / CO-H24CTPS | 90dB (A) | - | 74dB (A) | - |
Instrucciones para sistemas finales de aparatos de aire acondicionado:
Su producto de aire acondicionado lleva la marca de este símbolo. Esto significa que los productos eléctricos y electrónicos no deben mezclarse con los desechos domésticos normales. Los países de la Comunidad Europea (*), cuentan con un sistema dedicado de recolección de este tipo de productos. No intente desmontar el sistema por sus propios medios, ya que podría obtener efectos nocivos sobre su salud y dañar el entorno por la manipulación incorrecta de desechos. La extracción y desechado del refrigerante, el aceite u otras piezas debe ser realizada a cabo por un instalador cualificado y siempre siguiendo las normativas locales y nacionales.
correspondientes. Los aparatos de aire acondicionado deben tratarse como dispositivos de tratamiento especializado para su reutilización, reciclaje y recuperación, y no deben eliminarse dentro del flujo normal de desechos municipales. Póngase en contacto con un instalador, redistribuidor o autoridad local para obtener más información. Firmemente se pueden aplicar sanciones por una incorrecta manipulación de productos de desecho, según las leyes nacionales.
*sujeto a la legislación nacional de cada Estado Miembro
Información de desecho en otros países fuera de la Unión Europea
Este símbolo solo es válido en la Unión Europea
Si quiere deshacerse de este producto, póngase en contacto con un instalador, distribuidor o autoridad local para informarse sobre el método de desecho adecuado.
