GEBRUIKSAANWIJZING X89384MD02 AEG

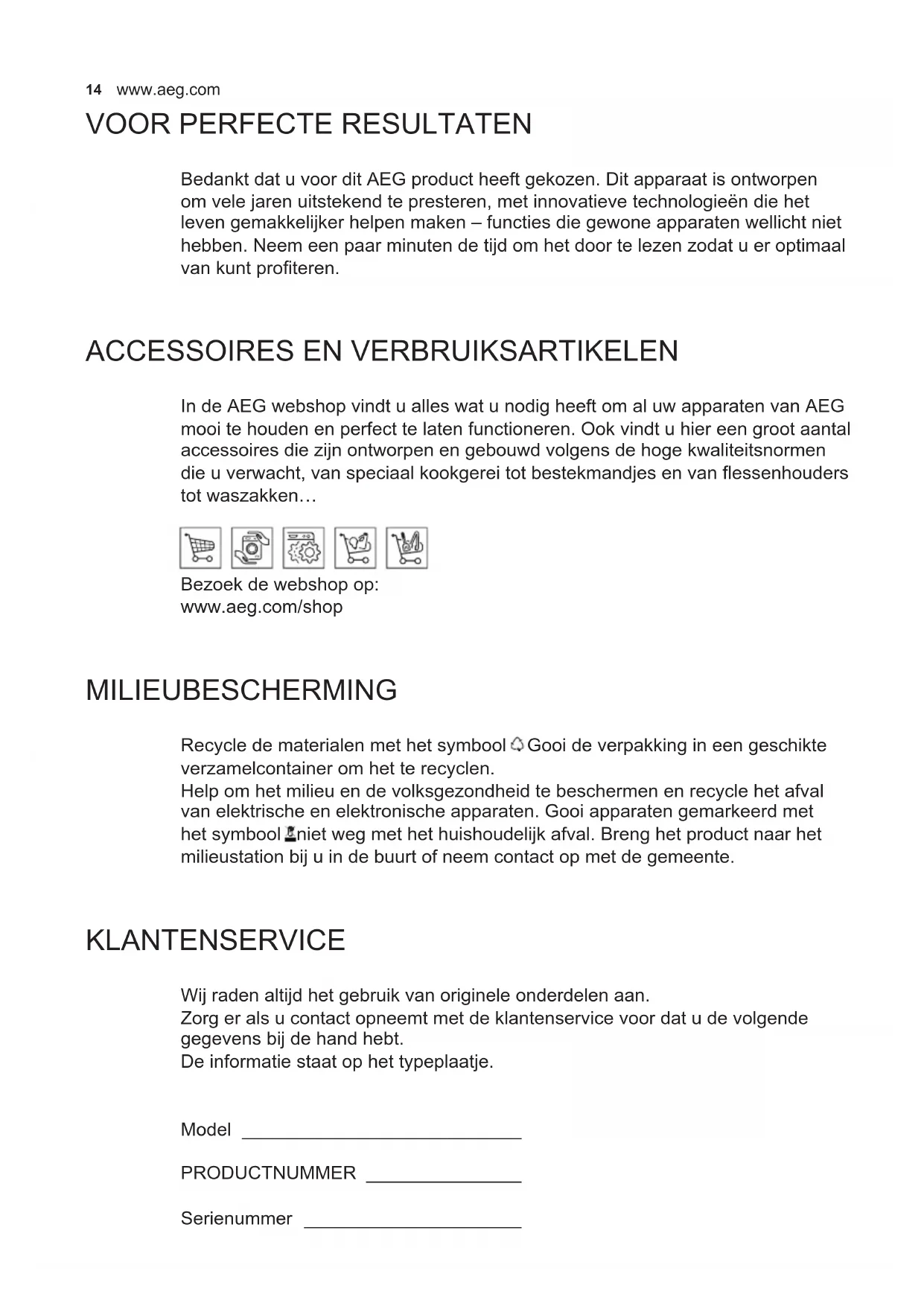

VOOR PERFECTE RESULTATEN Bedankt dat u voor dit AEG product heeft gekozen. Dit apparaat is ontworpen

om vele jaren uitstekend te presteren, met innovatieve technologieën die het

leven gemakkelijker helpen maken – functies die gewone apparaten wellicht niet

hebben. Neem een paar minuten de tijd om het door te lezen zodat u er optimaal

ACCESSOIRES EN VERBRUIKSARTIKELEN In de AEG webshop vindt u alles wat u nodig heeft om al uw apparaten van AEG

mooi te houden en perfect te laten functioneren. Ook vindt u hier een groot aantal

accessoires die zijn ontworpen en gebouwd volgens de hoge kwaliteitsnormen

die u verwacht, van speciaal kookgerei tot bestekmandjes en van essenhouders

Bezoek de webshop op:

MILIEUBESCHERMING Recycle de materialen met het symbool . Gooi de verpakking in een geschikte

verzamelcontainer om het te recyclen.

Help om het milieu en de volksgezondheid te beschermen en recycle het afval

van elektrische en elektronische apparaten. Gooi apparaten gemarkeerd met

het symbool niet weg met het huishoudelijk afval. Breng het product naar het

milieustation bij u in de buurt of neem contact op met de gemeente.

KLANTENSERVICE Wij raden altijd het gebruik van originele onderdelen aan.

Zorg er als u contact opneemt met de klantenservice voor dat u de volgende

gegevens bij de hand hebt.

De informatie staat op het typeplaatje.

Model ___________________________

1. ADVIEZEN EN SUGGESTIES

• Deze gebruiksaanwijzing geldt voor verschillende

uitvoeringen van het apparaat. Het is mogelijk dat

er een aantal kenmerken worden beschreven die

niet van toepassing zijn op uw apparaat.

• De fabrikant aanvaardt geen enkele aansprakelijk-

heid voor schade die voortkomt uit onjuiste of niet

overeenkomstig de regels der kunst uitgevoerde

• De minimale veiligheidsafstand tussen de

kookplaat en de wasemkap bedraagt 650 mm

(sommige modellen kunnen lager worden geïn-

stalleerd, raadpleeg de paragrafen afmetingen en

• Controleer of de netspanning correspondeert met

de spanning die aangegeven is op het plaatje aan

de binnenkant van de wasemkap.

• Voor apparaten van klasse I dient u zich ervan te

verzekeren dat het elektriciteitsnet in uw huis over

een goede aarding beschikt.

• Verbind de wasemkap met de luchtuitlaat door

middel van een leiding met een diameter van

120 mm of groter. De leiding moet een zo kort

mogelijke route aeggen.

• Sluit de wasemkap niet aan op afvoerpijpen

van rook die geproduceerd is door verbranding

(verwarmingsketels, open haarden etc.).

• Als er in het vertrek zowel de wasemkap als ap-

paraten die niet op elektriciteit werken (bijvoor-

beeld gasapparaten) worden gebruikt, moet

ervoor worden gezorgd dat het vertrek voldoende

geventileerd wordt. Indien de keuken geen gat in

de buitenmuur heeft om de aanvoer van schone

lucht te garanderen, dient dit gemaakt te worden.

Een juist gebruik zonder gevaren wordt verkregen

wanneer de maximale onderdruk in het vertrek

niet hoger is dan 0,04 mbar.

• Om elk risico te voorkomen moet een bescha-

digde voedingskabel door de fabrikant of door de

technische servicedienst worden vervangen.

• Sluit de wasemkap aan op de netspanning met

een tweepolige schakelaar ertussen met een ope-

ning tussen de contacten van tenminste 3 mm.

• Als de instructies voor installaties voor de

gaskooktoestel een grotere afstand boven

aan-gegeven, moet rekening worden gehouden.

Alle voorschriften betreffende de afvoer van lucht

moeten in acht worden genomen.

• De wasemkap is uitsluitend ontworpen voor

huishoudelijk gebruik, voor het elimineren van

kookgeuren. Gebruik de kap nooit op oneigenlijke

• Laat geen hoog brandende branders onbedekt

onder de wasemkapterwijl deze in werking is.

• Regel de vlammen altijd zo dat ze niet langs de

• Controleer frituurpannen tijdens het gebruik: de

oververhitte olie zou vlam kunnen vatten.

• Er mag niet onder de afzuigkap geambeerd

• Dit apparaat mag niet worden gebruikt door

personen (inclusief kinderen) met beperkte psy-

chische, sensorische en geestelijke vermogens,

of door personen zonder ervaring en kennis, tenzij

ze onder toezicht staan of worden geïnstrueerd

over het gebruik van het apparaat door personen

die verantwoordelijk zijn voor hun veiligheid.

• Kinderen moeten worden gecontroleerd om er

zeker van te zijn dat ze niet met het apparaat

• “LET OP: de toegankelijke onderdelen kunnen

erg warm worden als ze met kookap paraten

• Alvorens onderhoudswerkzaamheden uit te voe-

ren, moet de wasemkap uitgeschakeld worden

door de stekker uit het stopcontact te halen of de

hoofdschakelaar om te zetten.

• Voer het onderhoud van de lters altijd tijdig en

nauwgezet uit,volgens de aanbevolen intervallen

- 4Geurlter W De lters kunnen niet gewas-

sen en niet geregenereerd worden en dienen

bij gebruik van de kap tenminste eens in de

4 maanden of, bij bijzonder intensief gebruik,

vaker te worden vervangen..

- Vetlters Z De lters moeten eens in de 2

maanden of, bij bijzonder intensief gebruik,

vaker gereinigd worden, en kunnen ook in de

vaatwasmachine worden gewassen..

- Lampjes bedieningen, indien aanwezig

• Om de oppervlakken van de kap schoon te ma-

ken is het voldoende een vochtige doek en een

neutraal reinigingsmiddel te gebruiken.

4. BEDIENINGSELEMENTEN AB CD FE A: Aan/Uit functies afzuigkap.

Als de toets bij uitgeschakelde afzuigkap

wordt aangeraakt, gaan de functielampjes

branden (lichtsterkte 50%) en worden

alle functies ingeschakeld.Als de toets bij

werkende afzuigkap wordt aangeraakt,

gaat de kap uit en worden alle functies

uitgeschakeld (motor uit + verlichting uit).

B: Beheer snelheid motor:

0-V1-V2-V3-V4-P Bij aanraking van de zone wordt de motor

op de gewenste snelheid ingeschakeld.P

= hoge snelheid, ingesteld op 5 minuten.

Na deze periode keert het systeem terug

naar de eerder ingestelde snelheid. Als

deze functie bij uitgeschakelde motor is

geactiveerd, dan wordt op V1 overgegaan.

Wanneer de gewenste snelheid wordt

aangeraakt, licht deze sterker op (lichtsterkte

100%) dan de andere functies (lichtsterkte

Bij aanraking van de toets wordt de met

10 minuten vertraagde automatische

uitschakeling van de motor en van de

verlichting geactiveerd. Deze functie kan

alleen bij ingeschakelde motor worden

geactiveerd en als de hoge snelheid niet

ingeschakeld is en de sensor op ‘uit’ staat.

In- / uitschakeling van de ontvanger van

de afstandsbediening.

Als de toets 4 seconden wordt aangeraakt

(motor uit + verlichting uit), gaat de led bij

afwezigheid van andere alarmen knipperen

4 seconden om de inschakeling van de

afstandsbediening aan te geven

2 seconden om de uitschakeling van de

afstandsbediening aan te geven

In deze modus werkt de afzuigkap in de

automatische modus gedurende maximaal 5

uur. Na deze periode schakelt de functie de

motor uit. De afzuigkap past de snelheid van

de motor aan op basis van de waarneming van

de sensor.De toetsen B en C werken niet. De

functie wordt uitgeschakeld door op de toets te

drukken of door de afzuigkap uit te schakelen.

E: Beheer lichtsterkte:

Bij aanraking van de zone gaan de lichten

op de gewenste lichtsterkte branden. Als de

gewenste lichtsterkte wordt aangeraakt, licht

deze sterker op (lichtsterkte 100%) dan de

andere functies (lichtsterkte 50%).

F: Reset lters Reset het alarm

lters verzadigd, als de toets

bij uitgeschakelde motor wordt

Na 100 bedrijfsuren gaat de led voortdurend

branden om de verzadiging van de metalen

lters te signaleren.Na 200 bedrijfsuren gaat

de led knipperen om de verzadiging van de

actieve koolstoflters te signaleren.

In- / uitschakeling van het alarm

verzadiging actieve koolstoflters.

Als de toets 4 seconden wordt aangeraakt

(motor uit + verlichting uit), gaat de led bij

afwezigheid van andere alarmen knipperen

4 seconden om de inschakeling van het

alarm koolstoflters aan te geven

2 seconden om de uitschakeling van het

alarm koolstoflters aan te geven

Nadat de afzuigkap op het elektriciteitsnet

is aangesloten, worden de bedieningen

na ongeveer 4 seconden ingeschakeld.

In deze periode gaat de led ‘0’ van de

toets motor knipperen. Bij uitgeschakelde

afzuigkap wordt geen enkele functie

weergegeven. Alleen het lichte gedeelte van

het bedieningspaneel is zichtbaar. De rest

gaat branden (lichtsterkte 50%) bij aanraking

van de toets A. De bedieningen worden

geactiveerd door de gekozen functie aan te

raken die sterker gaat branden (lichtsterkte

100%) dan de andere functies van de

afzuigkap (lichtsterkte 50%).

Als gedurende 10 seconden geen bedieningen

worden aangeraakt, blijven alleen de

geselecteerde functies branden (lichtsterkte

100%) en gaat de rest uit (lichtsterkte 50%).

Als na 7 gebruiksuren geen bedieningen zijn17

aangeraakt, gaat de afzuigkap uit (motor uit

+ verlichting uit). Vanuit deze situatie kunnen

alle functies met één aanraking weer worden

ingeschakeld, daarna kan de gewenste

functie worden geselecteerd. Niet alleen door

het bedieningspaneel aan te raken kan een

functie van de afzuigkap worden geselecteerd

(snelheid en verlichting), maar ook door de

vinger erop te zetten en naar de gekozen

functie te schuiven zonder de vinger op te

tillen. Als de motor en de verlichting worden

uitgeschakeld door ze op nul in te stellen,

blijven alle leds van de bedieningen voor 50%

branden. Als er binnen 10 seconden geen

andere bedieningen zijn, gaan alle leds uit,

behalve de leds ‘0’, die nog 15 minuten blijven

5. OPTIES AFZUIGKAP SENSORMODUS Tijdens de werking in de sensormodus is

het type kookplaat van invloed. Er zijn twee

Elektrische kookplaat;

Aanvankelijk is de elektrische kookplaat

geselecteerd. Volg onderstaande procedure

om dit te veranderen:

• Zet de afzuigkap uit met de toets aan/uit

• Houd de toets sensor 8 seconden

ingedrukt totdat de led gaat knipperen:

- 4 maal knipperen geeft aan dat de

elektrische kookplaat geselecteerd is;

- 2 maal knipperen geeft aan dat de

kookplaat op gas geselecteerd is;

• Sluit de elektrische voeding 10 seconden

af en sluit hem weer aan.

Telkens wanneer het type kookplaat wordt

gewijzigd, wordt de kalibratieprocedure

Kalibratieprocedure: telkens wanneer

de afzuigkap wordt gevoed of wanneer

het type kookplaat wordt gewijzigd, wordt

de kalibratieprocedure van de sensor

geactiveerd. Tijdens deze procedure mag

de afzuigkap niet aan kookprocessen

worden onderworpen of aan zeer sterke

geuren, bijvoorbeeld van oplosmiddelen of

schoonmaakmiddelen, worden blootgesteld.

Dit proces heeft een duur van:

• 13 min als de elektrische kookplaat is

• 1 min als de kookplaat op gas is geselecteerd;

Deze fase wordt gesignaleerd door het

knipperen van de led van de sensortoets,

als deze is ingedrukt. Schakel tijdens de

kalibratie de motor niet in.

Let op: spuit geen schoonmaakproducten

direct op het rooster, maar maak het alleen

schoon met een met een schoonmaakmiddel

bevochtigde doek. Maak het rooster niet

schoon met schoonmaakmiddelen met

alcohol of siliconen.

6. VERLICHTING Let op: dit apparaat is voorzien van een wit

ledlampje van de klasse 1 M volgens de norm

EN 60825-1: 1994 + A1:2002 + A2:2001;

maximaal uitgestraald optisch vermogen bij 439

nm: 7µW. Niet direct met optische instrumenten

(verrekijker, vergrootglas…) waarnemen.

• Neem voor de vervanging contact op

met de klantenservice. (‘Wend u voor de

aankoop tot de klantenservice’).18
