KÄYTTÖOHJE X89384MD02 AEG

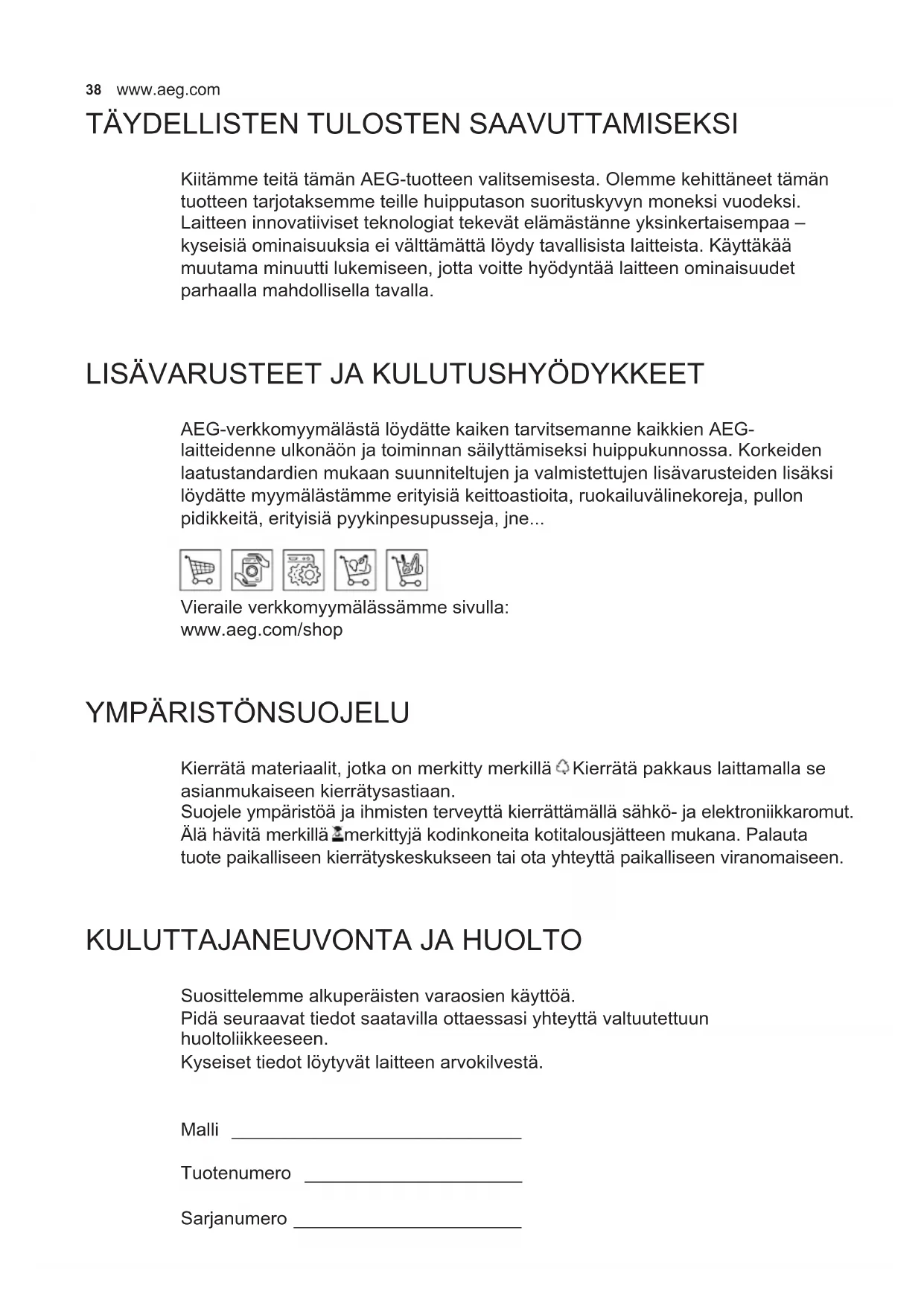

TÄYDELLISTEN TULOSTEN SAAVUTTAMISEKSI Kiitämme teitä tämän AEG-tuotteen valitsemisesta. Olemme kehittäneet tämän

tuotteen tarjotaksemme teille huipputason suorituskyvyn moneksi vuodeksi.

Laitteen innovatiiviset teknologiat tekevät elämästänne yksinkertaisempaa –

kyseisiä ominaisuuksia ei välttämättä löydy tavallisista laitteista. Käyttäkää

muutama minuutti lukemiseen, jotta voitte hyödyntää laitteen ominaisuudet

parhaalla mahdollisella tavalla.

LISÄVARUSTEET JA KULUTUSHYÖDYKKEET AEG-verkkomyymälästä löydätte kaiken tarvitsemanne kaikkien AEG-

laitteidenne ulkonäön ja toiminnan säilyttämiseksi huippukunnossa. Korkeiden

laatustandardien mukaan suunniteltujen ja valmistettujen lisävarusteiden lisäksi

löydätte myymälästämme erityisiä keittoastioita, ruokailuvälinekoreja, pullon

pidikkeitä, erityisiä pyykinpesupusseja, jne...

Vieraile verkkomyymälässämme sivulla:

YMPÄRISTÖNSUOJELU Kierrätä materiaalit, jotka on merkitty merkillä . Kierrätä pakkaus laittamalla se

asianmukaiseen kierrätysastiaan.

Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkaromut.

Älä hävitä merkillä merkittyjä kodinkoneita kotitalousjätteen mukana. Palauta

tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.

KULUTTAJANEUVONTA JA HUOLTO Suosittelemme alkuperäisten varaosien käyttöä.

Pidä seuraavat tiedot saatavilla ottaessasi yhteyttä valtuutettuun

Kyseiset tiedot löytyvät laitteen arvokilvestä.

1. OHJEET JA SUOSITUKSET

• Nämä käyttöohjeet koskevat useita tuu-

letintyyppejä. On mahdollista, että teksti

käsittelee yksityiskohtia, jotka eivät kuulu

valitsemaanne tuulettimeen.

• Valmistaja ei vastaa virheellisestä tai

huolimattomasta asennuksesta aiheutu-

• Pienin sallittu turvaetäisyys liesitason ja

liesikuvun välillä on 650 mm (jotkut mallit

voidaan asentaa alemmas, katso mittoja

ja asennusta koskevia kappaleita).

• Tarkista, että käytettävän sähköverkon

jännite vastaa liesikuvun sisäpuolella

olevaan arvokilpeen merkittyä jännitettä.

• Kytke laite vain maadoitettuun pistora-

• Yhdistä liesituuletin hormiin putkella,

jonka halkaisija on vähintään 120 mm.

Hormiin menevän putken on oltava mah-

• Älä yhdistä liesituuletinta savuhormiin

(lämmityskattilat, tulisijat, jne.).

• Mikäli liesituuletinta käytetään muiden

kuin sähkölaitteiden (esim. kaasuhella)

yhteydessä, on huolehdittava työskente-

lytilan riittävästä tuuletuksesta, etteivät

poistettavat kaasut pääse virtaamaan

takaisin työskentelytilaan. Keittiössä on

oltava ilmanvaihtoaukko puhdasta tu-

loilmaa varten. Käyttö tapahtuu oikein ja

vaaratta kun tilan enimmäispaine ei ylitä

• Jos virtajohto vahingoittuu, sen saa vaih-

taa vain valmistaja tai tekninen huoltopal-

velu, näin vältetään kaikki riskit.

• Liitä liesituuletin säh-köverkkoon asen-

tamalla kaksinapainen kytkin, jonka

koskettimien väli on vähintään 3 mm.

• Jos kaasukäyttöisen keittolaitteen asen-

nusohjeet määräävät, että etäisyyden on

oltava yllä mainittua suurempi, ohjeita

on noudatettava. Kaikkia ilmanpoistoa

koskevia määräyksiä on noudatettava.

• Liesituuletin on tarkoitettu vain kotitalous-

• Älä koskaan käytä liesituuletinta muuhun

tarkoitukseen kuin, mihin se on suunni-

• Älä koskaan jätä avotulta liesituulettimen

alle liesituulettimen ollessa käynnissä.

• Säädä liekin teho siten, että liekki

kohdistuu vain astian pohjaan eikä sen

• Syviä paistinpannuja on paiston aikana

koko ajan pidettävä silmällä, sillä ylikuu-

mentunut öljy voi leimahtaa tuleen.

• Lapset tai henkilöt, joita ei ole opastettu

laitteen oikeaan käyttöön, eivät saa käyt-

tää liesituuletinta.

• Liesikuvun alla ei saa valmistaa liekitettä-

viä ruokia: tulipalon vaara

• Laitetta eivät saa käyttää henkilöt (lapset

mukaan lukien), joiden psyykkinen, ais-

tien tai mielen terveys on heikentynyt, tai

henkilöt, joilla ei ole tarpeellista kokemus-

ta tai taitoa, ellei heidän turvallisuudes-

taan vastaava henkilö ole valmentanut

heitä laitteen käyttöön tai valvo sitä.

• Valvo, etteivät lapset pääse leikkimään

• “HUOMIO: Kosketettavissa olevat osat

voivat tulla hyvin kuumiksi jos niitä käyte-

tään keittolaitteiden kanssa.”

• Sulje laite tai irrota sen pistoke pistorasi-

• Puhdista ja/tai vaihda suodattimet anne-

tun ajan kuluttua (Tulipalovaara).

- Aktiivihiilisuodattimet W Aktiivihiilihaju-

suodattimia ei voi pestä eikä uudistaa,

ne täytyy vaihtaa noin 4 käyttökuukau-

den välein tai useammin, jos liesituule-

tinta käytetään hyvin paljon.

- Rasvasuodattimet Z Voidaan pestä myös

astianpesukoneessa ja ne on pestävä noin

2 käyttökuukauden välein tai useammin,

jos liesituuletinta käytetään hyvin paljon.

- Kytkimien merkkivalot, mallikohtaiset.

• Puhdista liesituuletin kostealla kankaalla

ja miedolla, nestemäisellä pesuaineella.

4. OHJAIMET AB CD FE A: On/Off Liesituulettimen

Jos painiketta kosketaan liesituulettimen

ollessa sammutettu, kaikkiin toimintoihin

syttyy valo (teho 50 %) ja niiden

käyttäminen tulee mahdolliseksi. Jos

painiketta kosketaan liesituulettimen ollessa

toiminnassa, se sammuttaa kaikki toiminnot

(Moottori Off + valot Off).

B: Hallitsee moottorin nopeutta:

Kun aluetta kosketetaan, moottori käynnistyy

halutulla nopeudella.P = Tehonopeus,

nopeus on ajastettu 5 minuutiksi ja tämän

ajan kuluttua järjestelmä palaa aiemmin

asetettuun nopeuteen, jos aktivointi tehdään

moottorin ollessa Off nopeudeksi tulee V1.

Kun haluttua nopeutta kosketaan, valo tulee

kirkkaammaksi (teho 100 %) kuin muissa

toiminnoissa (teho 50%).

Painikkeen koskeminen aktivoi

automaattisen moottorin ja valon

kytkemisen pois toiminnasta 10 minuutin

viiveen jälkeen. Aktivoitavissa vain

moottorin ollessa toiminnassa, normaali

nopeus ja Sensor = Off.

Ottaa käyttöön / poistaa käytöstä kauko-

ohjaimen vastaanottimen.

Kun painiketta kosketaan 4 sekuntia

(Moottori Off + valot Off), ja muita hälytyksiä

ei ole, merkkivalo vilkkuu:

4 sekuntia osoittaen kauko-ohjaimen

2 sekuntia osoittaen kauko-ohjaimen

poistumisen käytöstä

Tässä tavassa liesituuletin toimii

automaattisesti enintään 5 tuntia, toiminnon

päättyessä moottori sammuu. Liesituuletin

muuttaa moottorin nopeutta anturin

havaintojen mukaan.Painikkeet B ja C eivät

toimi, toiminto sammutetaan painamalla

painiketta tai sammuttamalla liesituuletin.

E: Hallitsee valon kirkkautta:

Kun aluetta kosketaan, valot syttyvät

halutulla kirkkaudella. Kun haluttua

kirkkauden kohtaa kosketaan se tulee

kirkkaammaksi (teho 100 %) kuin muissa

toiminnoissa (teho 50 %).

F: Suodattimien kuittaus Kuittaa

suodattimen täyttymisen

hälytyksen kun painiketta

kosketaan moottorin ollessa

100 toimintatunnin jälkeen merkkivalo palaa

jatkuvasti osoittaen metallisuodattimien

200 toimintatunnin jälkeen merkkivalo vilkkuu

osoittaen aktiivihiilisuodattimien täyttymisen.

Ottaa käyttöön / poistaa käytöstä

aktiivihiilisuodattimien täyttymisen

Kun painiketta kosketaan 4 sekuntia

(Moottori Off + valot Off), ja muita hälytyksiä

ei ole, merkkivalo vilkkuu:

4 sekuntia osoittaen aktiivihiilisuodattimien

hälytyksen aktivoinnin

2 sekuntia osoittaen aktiivihiilisuodattimien

poistumisen käytöstä.

Kun liesituuletin kytketään sähköverkkoon,

kytkimet alkavat toimia noin 4 sekunnin

kuluttua. Tänä aikana moottorin painikkeen

merkkivalo 0 vilkkuu. Liesituulettimen

ollessa sammutettu mikään toiminto ei näy

näytössä, näkyy vain käyttöpaneelin kiinteä

Muuhun osaan tulee valo (teho 50 %)

kun painetaan painiketta A. Kytkimet

aktivoituvat kun valittua toimintoa

kosketaan, ja valo tulee kirkkaammaksi

(teho 100 %) kuin muissa toiminnoissa

(teho 50 %). 10 sekunnin kuluttua ilman

kytkimien käyttämistä vain valitut toiminnot

palavat (teho 100 %) muut sammuvat

(teho 50 %). 7 tunnin kuluttua ilman

kytkimien käyttämistä liesituuletin sammuu

(Moottori Off + valot Off), tässä tilassa

toiminnot aktivoidaan kosketuksella ja

seuraavalla kosketuksella voidaan valita

haluttu toiminto. On mahdollista aktivoida

liesituulettimen toiminto (nopeus ja valo)

koskettamalla käyttöpaneelia, mutta41

myös laittamalla sormi paneelin päälle ja

siirtämällä sitä halutun toiminnon kohdalle

sormea nostamatta. Jos moottori ja valot

sammutetaan viemällä ne asentoon nolla,

kaikkien kytkimien valot jäävät palamaan

(50 %) ja jos muita valintoja ei tehdä 10

sekunnin kuluessa, kaikki merkkivalot

sammuvat merkkivaloja 0 lukuun ottamatta,

ne palavat vielä 15 minuuttia.

5. LIESITUULETTIMEN VAIHTOEHDOT TAVASSA SENSOR Sensor-tavassa toimintaan vaikuttaa

käytetty keittotaso, on kaksi mahdollisuutta:

Valittuna on sähköliesi, valintaa muutetaan

seuraavalla tavalla:

• Sammuta liesituuletin painikkeella on/off

• Pidä painettuna painiketta Sensor 8

sekuntia, kunnes merkkivalo alkaa

- 4 vilkutusta osoittaa sähkölieden

- 2 vilkutusta kaasuliesi

• Katkaise virta 10 sekunnin ajaksi ja kytke

Aina kun keittotason tyyppiä muutetaan,

tapahtuu kalibrointi.

kalibrointimenettely: Aina kun

liesituuletin kytketään sähköverkkoon tai

keittotason tyyppiä muutetaan, aktivoituu

anturin kalibrointimenettely, jonka aikana

ei pidä käyttää ruoanlaittoon eikä sen

lähellä saa käyttää aineita, jossa on

erityisen voimakas haju, kuten liuottimia tai

• 13 min jos on valittu sähköliesi

• 1 min jos on valittu kaasuliesi

Tämän vaiheen osoittaa Sensor-

painikkeen merkkivalon vilkkuminen, jos

sitä on painettu. Älä käynnistä moottoria

kalibroinnin aikana.

huomio: Älä suihkuta puhdistusaineita

suoraan ritilään, vaan puhdista se

pesuaineeseen kostutetulla liinalla. Älä

käytä ritilän puhdistamiseen alkoholia tai

silikonia sisältäviä tuotteita.

6. VALAISTUS Huomio: Tässä laitteessa on valkoinen LED-

valo, luokka 1M vastaa normia EN 60825-1:

1994 + A1:2002 + A2:2001; suurin valoteho

@439nm: 7µW. Älä katso suoraan optisilla

välineillä (kiikari, suurennuslasi….).

• Vaihtoa varten ota yhteys

huoltopalveluun. (“Hankintaa varten ota

yhteys huoltopalveluun”).42

F: Filtrite lähtestamineLähtes-
