4. MANDOS AB CD FE A: On/off Funciones Campana.

Toccando il tasto a Cappa spenta si

illuminano (intensità 50%) e vengono

abilitate tutte le funzioni.

Toccando il tasto a Cappa funzionante

spegne disabilitando tutte le funzioni

(Motore Off + Luci Off).

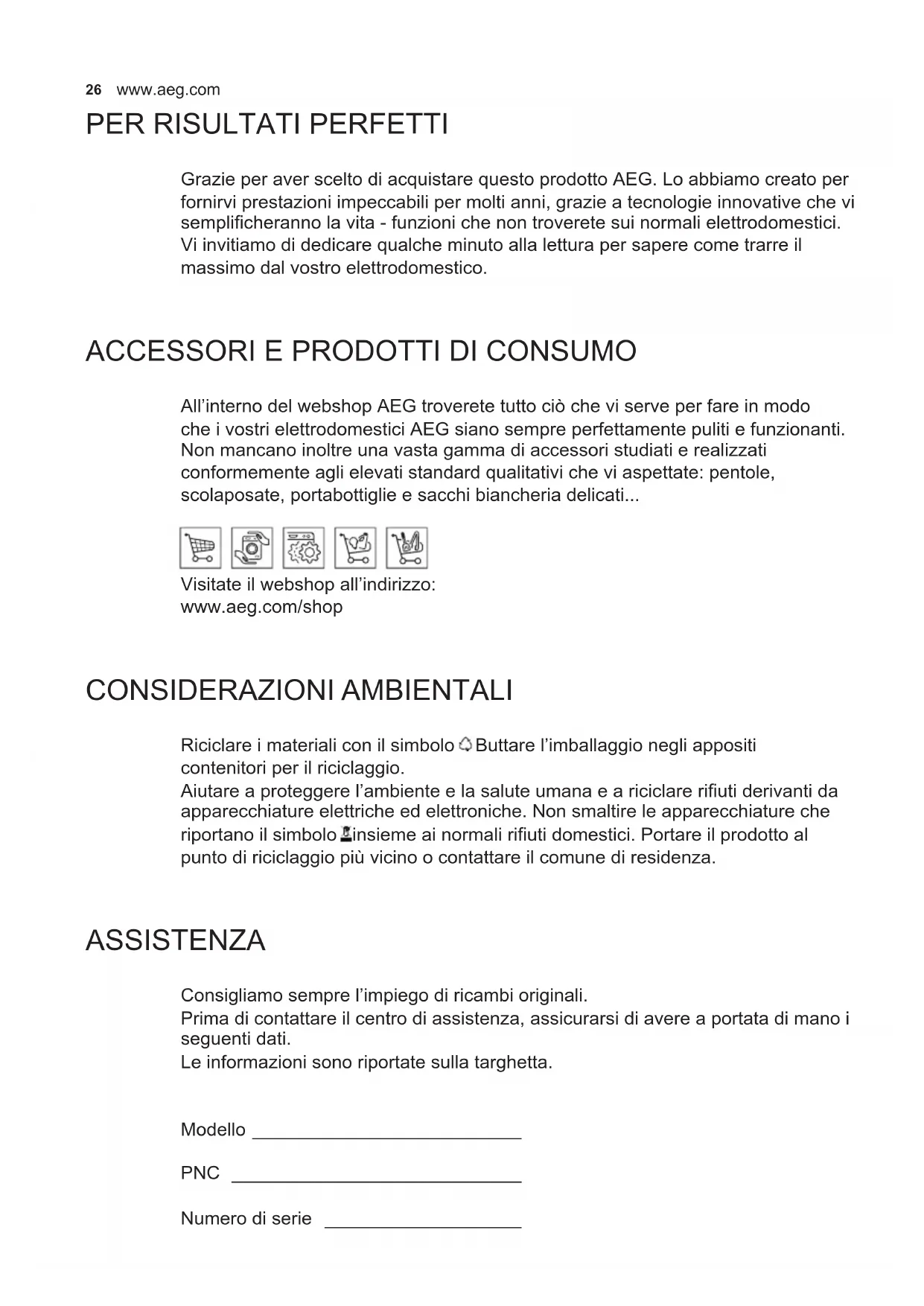

PER RISULTATI PERFETTI Grazie per aver scelto di acquistare questo prodotto AEG. Lo abbiamo creato per

fornirvi prestazioni impeccabili per molti anni, grazie a tecnologie innovative che vi

semplicheranno la vita - funzioni che non troverete sui normali elettrodomestici.

Vi invitiamo di dedicare qualche minuto alla lettura per sapere come trarre il

massimo dal vostro elettrodomestico.

ACCESSORI E PRODOTTI DI CONSUMO All’interno del webshop AEG troverete tutto ciò che vi serve per fare in modo

che i vostri elettrodomestici AEG siano sempre perfettamente puliti e funzionanti.

Non mancano inoltre una vasta gamma di accessori studiati e realizzati

conformemente agli elevati standard qualitativi che vi aspettate: pentole,

scolaposate, portabottiglie e sacchi biancheria delicati...

Visitate il webshop all’indirizzo:

CONSIDERAZIONI AMBIENTALI Riciclare i materiali con il simbolo . Buttare l’imballaggio negli appositi

contenitori per il riciclaggio.

Aiutare a proteggere l’ambiente e la salute umana e a riciclare riuti derivanti da

apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che

riportano il simbolo insieme ai normali riuti domestici. Portare il prodotto al

punto di riciclaggio più vicino o contattare il comune di residenza.

ASSISTENZA Consigliamo sempre l’impiego di ricambi originali.

Prima di contattare il centro di assistenza, assicurarsi di avere a portata di mano i

Le informazioni sono riportate sulla targhetta.

Modello __________________________

PNC ____________________________

Numero di serie ___________________27

1. AVVERTENZE E SUGGERI MENTI

• Questo libretto di istruzioni per l’uso è previsto

per più versioni dell’ apparecchio. É pos-

sibile che siano descritti singoli particolari

della dotazione, che non riguardano il Vostro

• Il produttore declina qualsiasi responsabilità

per danni dovuti ad installazione non corretta o

non conforme alle regole dell’arte.

• La distanza minima di sicurezza tra il Piano di

cottura e la Cappa deve essere di 650 mm,

(alcuni modelli possono essere installati ad

un’altezza inferiore, fare riferimento ai paragra-

 ingombro e installazione).

• Vericare che la tensione di rete corrisponda a

quella riportata nella targhetta posta all’interno

corretto scarico a terra.

• Collegare la Cappa all’uscita dell’aria aspirata

con tubazione di diametro pari o superiore

a 120 mm. Il percorso della tubazione deve

essere il più breve possibile.

• Non collegare la Cappa a condotti di scarico

dei fumi prodotti da combustione (caldaie,

• Nel caso in cui nella stanza vengano utilizzati

sia la Cappa che apparec-chi non azionati

da energia elettrica (ad esempio apparecchi

utilizzatori di gas), si deve provvedere ad una

aerazione sufciente dell’ambiente. Se la cu-

cina ne fosse sprovvista, praticare un’apertura

che comunichi con l’esterno, per garantire il

richiamo d’aria pulita. Un uso proprio e senza

rischi si ottiene quando la depressione massi-

ma del locale non supera i 0,04 mBar.

• In caso di danneggiamento del cavo alimenta-

zione, esso deve essere sostituito dal costrut-

tore o dal servi-zio di assistenza tecnica, in

modo da prevenire ogni rischio.

• Collegare la Cappa all’Alimentazione di Rete

interponendo un Interruttore bipolare con aper-

tura dei contatti di almeno 3 mm.

• Se le istruzioni di installazione del dispositivo

di cottura a gas indicano che è necessaria una

distanza maggiore di quella indicato sopra, è

necessario tenerne conto. Bisogna rispettare

tutte le normative relative allo scarico dell’aria.

• La Cappa è stata progettata esclusivamente

per uso domestico, per ab-battere gli odori

• Non fare mai uso improprio della Cappa.

• Non lasciare amme libere a forte intensità

sotto la Cappa in funzione.

• Regolare sempre le amme in modo da

evitare una evidente fuoriuscita laterale delle

stesse rispetto al fondo delle pentole.

• Controllare le friggitrici durante l’uso: l’olio

surriscaldato potrebbe inammarsi.

• Non preparare alimenti ambè sotto la cappa

da cucina; pericolo d’incendio.

• Questo apparecchio non deve essere utilizza-

to da persone (bambini inclusi) con ridotte ca-

pacità psichiche, sensoriali o mentali, oppure

da persone senza esperienza e conoscenza,

a meno che non siano controllati o istruiti all’u-

so dell’apparecchio da persone responsabili

della loro sicurezza.

• I bambini devono essere supervisionati per as-

sicurarsi che non giochino con l’apparecchio.

• “ATTENZIONE: Le parti accessibili possono

diventare molto calde se utilizzate con degli

apparecchi di cottura.”

• Prima di procedere a qualsiasi operazione di

manutenzione, disinserire la Cappa togliendo

la spina elettrica o spegnendo l’interruttore

• Effettuare una scrupolosa e tempestiva manu-

tenzione dei Filtri secondo gli intervalli consigliati

(Rischio di incendio).

- W Il Filtro antiodore al Carbone attivo non

è lavabile e non è rigenerabile, va sostituito

ogni 4 mesi circa di utilizzo o più frequente-

mente, per un uso particolarmente intenso.

- Filtri antigrasso Z Sono lavabili anche in

lavastoviglie, e necessitano di essere lavati

ogni 2 mesi circa di utilizzo o più frequente-

mente, per un uso particolarmente intenso.

- Spie comandi ove presenti.

• Per la pulizia delle superci della Cappa

è sufciente utilizzare un panno umido e

detersivo liquido neutro.

4. COMANDI AB CD FE A: On/Off Funzioni Cappa.

Toccando il tasto a Cappa spenta si

illuminano (intensità 50%) e vengono

abilitate tutte le funzioni.

Toccando il tasto a Cappa funzionante

spegne disabilitando tutte le funzioni

(Motore Off + Luci Off).

B: Gestisce Velocità motore:

Toccando l’area si attiva il motore alla

velocità desiderata.

P = Velocità Intensiva, temporizzata a 5

minuti, al termine del tempo il sistema ritorna

alla precedente velocità, se attivata da

Motore Off passa a V1.

Al tocco della velocità desiderata, questa si

illuminerà maggiormente (intensità 100%)

rispetto alle altre funzioni (intensità 50%).

Toccando il tasto si attiva lo spegnimento

automatico ritardato del Motore e

dell’Impianto di Illuminazione di 10 minuti.

Attivabile solo da motore acceso, velocità

non Intensiva e Sensor = Off.

Attiva / Disattiva il ricevitore del

Toccando il Tasto per 4 secondi (Motore Off

+ Luci Off), in assenza di altri allarmi, il Led

4 secondi indicando l’Attivazione del

2 secondi indicando la Disattivazione del

In questa modalità la Cappa funziona in

modo automatico per un massimo di 5 ore,

al termine la funzione spegne il motore. La

cappa modica la velocità del motore in base

a quanto percepito dal Sensore.

I Tasti B e C non funzionano, si disattiva

premendo il tasto o spegnendo la Cappa.

E: Gestisce Intensità Luce:

Toccando l’area si accendono le Luci

all’Intensità desiderata.Al tocco dell’Intensità

Luce desiderata, questa si illuminerà

maggiormente (intensità 100%) rispetto alle

altre funzioni (intensità 50%).

F: Reset FiltriEffettua il Reset

dell’allarme saturazione Filtri

Toccando il tasto a Motore

Dopo 100 ore di Funzionamento il Led è

Acceso Fisso per segnalare la saturazione

dei Filtri Metallici.

Dopo 200 ore di Funzionamento il Led

Lampeggia per segnalare la saturazione dei

Filtri al Carbone Attivo.

Attiva / Disattiva allarme saturazione Filtri

Toccando il Tasto per 4 secondi (Motore Off

+ Luci Off), in assenza di altri allarmi, il Led

4 secondi indicando l’Attivazione Allarmi Filtri

2 secondi indicando la Disattivazione Allarmi

Dopo aver collegato la cappa alla rete

elettrica, i comandi saranno abilitati dopo

circa 4 secondi. In tale periodo lampeggia

il led “0” del tasto motore. A Cappa spenta

nessuna funzione è visualizzata, è visibile

solo la parte in chiaro del pannello comandi.

Tutto il resto s’illuminerà (intensità 50%)

toccando il Tasto A.

I Comandi s’attivano col tocco della funzione

scelta che s’illuminerà maggiormente

(intensità 100%) rispetto alle altre funzioni

della Cappa (intensità 50%). Dopo 10

secondi di assenza comandi, rimarranno

accese solo le funzioni selezionate (Intensità

100%) spegnendo tutto il resto(Intensità

50%). Dopo 7 ore di uso in assenza di

comandi la Cappa si spegne (Motore Off +

Luci Off), da questa situazione con un tocco

si riabilitano le funzioni, al successivo è

possibile selezionare la funzione desiderata.

È possibile attivare una funzione della

Cappa(Velocità e Luce), non solo toccando

il quadro comandi ma anche appoggiandoci

il dito e scorrendo verso la funzione scelta

Se viene comandato lo spegnimento di

motore e luci , portandoli a zero, rimangono

accesi al 50% tutti i led dei comandi e se non

ci sono altri comandi nei successivi 10sec ,

tutti led verranno spenti ad eccezione dei led

“0”, che rimarranno on per altri 15minuti.

5. OPZIONI CAPPA MODALI TÀ SENSOR Nel funzionamento in modalità Sensor

inuisce il tipo di piano utilizzato, sono state

previste due possibilità:

Inizialmente è selezionato il piano elettrico,

per cambiare è necessario seguire la

• Spegnere la cappa con il tasto on/off

• Tenere premuto il tasto Sensor per 8

secondi no al lampeggio del led:

- 4 lampeggi indicano la selezione del

- 2 lampeggi per il piano a gas;

• Togliere l’alimentazione per 10 secondi e

Ogni volta che viene cambiato il tipo di

piano, viene eseguita la procedura di

Procedura di calibrazione: ogni volta che

la cappa viene alimentata o viene cambiato

il piano cottura si attiva la procedura di

calibrazione del sensore, durante la quale la

cappa non deve essere esposta a processi

di cottura o investita da odori particolarmente

intensi, tipo solventi o detergenti.

Tale processo prevede un tempo di:

• 13min se è selezionato il piano elettrico;

• 1 min se è selezionato il piano a gas;

Questa fase è segnalata dal lampeggio del

led del tasto sensor se è stato premuto.

Durante la calibrazione non accendere il

Attenzione: non spruzzare direttamente

sulla griglia i prodotti di pulizia ma di pulirla

unicamente con panni imbevuti di detergen-

te. Evitare per la pulizia della griglia

prodotti alcolici o siliconici.

6. ILLUMINAZIONE Attenzione: Questo apparecchio è provvisto

di una luce LED bianca di classe 1M

secondo la norma EN 60825-1: 1994 +

A1:2002 + A2:2001; massima potenza ottica

emessa@439nm: 7µW. Non osservare

direttamente con strumenti ottici (binocolo,

lente d’ingrandimento….).

• Per la sostituzione contattare l’Assistenza

Dopo 100 ore di Funzionamento il Led è
