GEBRUIKSAANWIJZING ADP 301 WHIRLPOOL

ZMYWARKA - Spis treści Instrukcja obsługi, 1Ważne Wskazówki Bezpieczeństwa, 10-11-12Serwis Techniczny, 13Karta produktu, 16Instalacja, 72-73Opis urządzenia, 74Sól regeneracyjna i środek nabłyszczający, 75Ładowanie koszy, 76-77Środek myjący i obsługa zmywarki, 78Programy, 79Programy specjalne i opcje, 80Konserwacja i obsługa, 81Nieprawidłowe działanie i możliwe środki zaradcze, 82

NL Nederlands Gebruiksaanwijzing

AFWASAUTOMAAT - Inhoud Gebruiksaanwijzingen, 1Belangrijke Veiligheidsinstructies, 7-8-9Service, 13 Productkaart, 15Installatie, 50-51Beschrijving van het apparaat, 52Onthardingszout en glansmiddel, 53Het laden van de rekken, 54-55Vaatwasmiddel en gebruik van de afwasautomaat, 56Programma’s, 57Speciale programma's en opties, 58Onderhoud en verzorging, 59Storingen en oplossingen, 602

LEGENDA SIMBOLI/LEGEND OF SYMBOLS/ LÉGENDE DES SYMBOLES/LEGENDA VAN DE SYMBOLEN/ΕΠΕΞΗΓΗΣΗ ΣΥΜΒΟΛΩΝ/ LEGENDA SYMBOLI Attenzione/Warning/Avertissement/Waarschuwing/Προειδοποίηση/Ostrzeżenie Messa a Terra/Grounding/Mise à la terre/Aarding/Γείωση/Uziemienie Rischio Elettrico/Electrical Hazard/Risque d’électrocution/Elektrisch gevaar/Κίνδυνος Ηλεκτροπληξίας/Ryzyko porażenia elektrycznego Smaltimento/Waste/Déchet/Afval/Απόρριψη/Odpady Rispettare l’ambiente/Safeguarding the environment/Protection de l’environnement/Milieubescherming/Προστασία του περιβάλλοντος/ Ochrona środowiska Riciclare/Recycling/Recyclage/Recycling/Ανακύκλωση/Recykling

NL BELANGRIJKE VEILIGHEIDSINSTRUCTIES Lees deze instructies zorgvuldig door voor

u het apparaat gebruikt. Ze bevatten

belangrijke informatie betreffende een veilige

installatie, veilig gebruik en onderhoud.

Bewaar deze handleiding op een veilige plek

voor toekomstige raadpleging. Indien u het

apparaat verkoopt, weggeeft of verplaatst,

dient u de handleiding bij het apparaat te

Haal het apparaat uit de verpakking en

controleer of het niet tijdens het transport is

beschadigd. Indien het beschadigd is dient u

contact op te nemen met de verkoper. Begin

het installatieproces onder geen beding.

voorzorgsmaatregelen te handhaven

wanneer u uw vaatwasser gebruikt:

• Het apparaat dient te worden gebruikt

om huishoudelijke vaat in te wassen,

in navolging van de instructies in deze

• Dit apparaat mag door kinderen van 8 jaar

en ouder en personen met een beperkt

fysiek, sensorisch, of mentaal vermogen

of mensen die geen ervaring of kennis

bezitten alleen worden bediend mits

zij onder supervisie staan of instructies

ontvangen van iemand die weet hoe het

apparaat op een veilige manier moet

worden gebruikt en begrijpt wat de

betreffende gevaren zouden kunnen zijn.

Kinderen mogen niet met het apparaat

• Kinderen zonder supervisie mogen het

apparaat niet reinigen of onderhoud

• Het apparaat mag niet buitenshuis worden

geïnstalleerd, zelfs niet in overdekte

toestand. Het is bijzonder gevaarlijk het

apparaat bloot te laten staan aan regen

• Bewaar geen ontvlambaar materiaal

dichtbij het apparaat.

• Het water in het apparaat is niet drinkbaar.

• Gebruik geen oplosmiddelen in het

apparaat: ontploffingsgevaar!

• U mag de deur nooit open laten staan,

aangezien u eroverheen zou kunnen

• Plaats geen voorwerpen op de open

deur en ga er niet op staan of zitten. Het

apparaat zou voorover kunnen vallen.

• Het open apparaat kan alleen het gewicht

dragen van het gevulde rek, als dit wordt

• Aan het einde van elke cyclus, voor u

het apparaat reinigt, en als u onderhoud

uitvoert, moet u de waterkraan dichtdraaien

en de stekker uit het stopcontact halen.

Schakel los van de elektriciteit indien het

apparaat niet goed functioneert.

• Reparaties en technische wijzigingen

mogen uitsluitend worden uitgevoerd door

een gekwalificeerde technicus.

• Als u het apparaat loskoppelt van de

elektriciteit dient u dit altijd te doen door de

stekker uit het stopcontact te halen. Trek

• Om gevaar voor snijwonden te

voorkomen dient u speciale handschoenen

te gebruiken tijdens het monteren van het

• Tijdens het gebruik dient de toegang tot de

wand aan de achterzijde zoveel mogelijk

worden beperkt, bijvoorbeeld door het8

apparaat tegen de muur of een meubelstuk

• Houd kinderen ver van

verpakkingsmaterialen verwijderd.

Verpakkingsmateriaal mag niet als

speelgoed worden gebruikt.

• Kinderen mogen niet met het apparaat

• Bewaar vaatwasmiddel, glansspoelmiddel

en onthardingszout buiten bereik van

• Dit apparaat is alleen geschikt voor

huishoudelijk gebruik.

• Dit apparaat mag niet worden gebruikt

totdat het installatieproces is voltooid.

• Dit apparaat moet worden geaard. In het

geval van een verkeerde werking of defect,

zal de aarding het risico van een elektrische

schok beperken, door te zorgen voor een

weg van de minste weerstand van de

elektrische stroom. Dit apparaat beschikt

over een kabel waarin een geleider zit

voor de aarding van het apparaat en een

• De stekker moet in een geschikt stopcontact

worden gestoken, dat is geïnstalleerd en

geaard volgens alle locale normen en

• U mag geen verlengsnoeren,

verloopstekkers of adapters gebruiken

om het apparaat op de elektriciteit aan te

• Een verkeerde aansluiting van de

geleider van het aardingssysteem kan een

elektrische schok als gevolg hebben.

• Controleer via een gekwalificeerde

elektricien of de technische dienst als

u twijfels heeft over de aarding van het

apparaat. Breng geen wijzigingen aan op

de bijgeleverde stekker indien deze niet

geschikt is voor uw stopcontact. Laat een

gekwalificeerde elektricien een geschikt

stopcontact installeren.

• Er moet na de installatie een toegang

worden verzekerd tot de uitschakeling van

het apparaat (hoofdstekker).

• Bij het laden van te wassen vaat:

1 - Plaats scherpe voorwerpen zo dat ze de

deurafdichting niet kunnen beschadigen.

2 - WAARSCHUWING: Messen en ander

werkgerei met een scherpe punt moeten

in de bestekkorf worden geplaatst met de

punten/bladen naar beneden toe of in een

horizontale stand met de scherpe zijde

naar de achterzijde van het apparaat toe

• Gebruik alleen vaatwasmiddelen en

glansspoelmiddelen geschikt voor een

automatische vaatwasser.

• WAARSCHUWING: Enkele

vaatwasmiddelen zijn erg alkalisch. Ze

kunnen bijzonder gevaarlijk zijn als ze

worden doorgeslikt. Vermijd contact met

huid en ogen en houd kinderen weg van de

vaatwasser als de deur open is. Controleer

of het vaatwasmiddelbakje leeg is na de

• Als de voedingskabel beschadigd is,

moet deze worden vervangen door de

fabrikant of door de servicedienst, of een

vergelijkbare gekwalificeerde technicus,

zodat gevaarlijke situaties worden

• Tijdens de installatie moet de stroomtoevoer

niet gevaarlijk of uitzonderlijk gebogen

of afgeplat zijn. Knoei niet met de

• Om het verpakkingsmateriaal te

verwijderen moet u de locale normen

opvolgen, zodat verpakkingen kunnen

• Gebruik de vaatwasser alleen voor zijn

• Het apparaat moet worden aangesloten op

het waternet via een nieuwe slangenset.

Oude slangensets dienen niet te worden

• Het maximum aantal couverts staat

aangegeven op het productblad.

• Dit apparaat is vervaardigd uit materiaal dat

kan worden hergebruikt. Afvalverwijdering

moet plaatsvinden volgens de normen

van de locale gemeentereinigingsdienst.

Voor u het apparaat weggooit dient u de

voedingskabel af te snijden zodat het

apparaat niet kan worden hergebruikt.

• Voor meer gedetailleerde informatie

betreffende verwijderen en hergebruiken

van dit apparaat dient u uw locale

reinigingsdienst te contacteren die

zich bezig houdt met de gescheiden

afvalverzameling, of de winkel waar u het

apparaat gekocht heeft.

VERWIJDEREN VAN DE VERPAKKING

•De verpakking kan 100% worden

hergebruikt, zoals aangegeven door het

recycling symbool. De verschillende delen

van de verpakking mogen niet in de

omgeving worden gegooid, maar moeten

worden verwijderd volgens de normen van

de locale reinigingsdienst.

• De Europese richtlijn 2012/19/EU

betreffende afgedankte elektrische en

elektronische apparatuur (AEEA) zegt dat9

huishoudapparaten niet met het normale

huisvuil mogen worden meegegeven.

Kapotte apparaten moeten apart worden

opgehaald zodat de kosten voor hergebruik

en recyclen van de materialen ervan

kunnen worden geoptimaliseerd, terwijl

tegelijkertijd schade aan atmosfeer en

volksgezondheid worden voorkomen. Het

symbool van de prullenbak met een kruis

erdoorheen dat op alle apparaten terug te

vinden is herinnert de eigenaren ervan dat

de apparaten gescheiden dienen te

worden ingezameld. Veer verdere

informatie betreffende het juiste verwijderen

van huishoudelijke apparatuur kunnen

eigenaren de betreffende reinigingsdienst

contacteren of de lokale verkoper van

huishoudelijke apparatuur.

Voordat u de Servicedienst inschakelt: • Dient u te controleren of u de storing zelf kunt oplossen (zie Storingen en Oplossingen).• Start het programma opnieuw om te controleren of het probleem is opgelost.• Als dit niet het geval is dient u de erkende Technische Servicedienst in te schakelen.Wendt u nooit tot niet erkende technici. U dient door te geven: • het type storing;• het model van het apparaat (Mod.);• het serienummer (S/N).Deze informatie bevindt zich op het typeplaatje op het apparaat (zie Beschrijving van het apparaat). EL

Energie-efciëntieklasse op een schaal van A+++ (laag gebruik) tot D (hoog gebruik)

Jaarlijks energieverbruik in kWh (2)

Energieverbruik van de standaard wascyclus in kWh

Energieverbruik in de off-modus in W

Energieverbruik in de aan-modus in W

Jaarlijks waterverbruik in liters (3)

Droogeffectiviteit op een schaal van G (minimale effectiviteit) tot A (maximale effectiviteit).

A Tijdsduur van het standaardprogramma in minuten

Tijdsduur van de aan-modus in minuten

1) De informatie op het energielabel en de productkaart is gebaseerd op de standaardwascyclus. Dit programma is geschikt om normaal

vervuild vaatwerk te wassen en is het meest efciënte programma wat betreft water- en energieverbruik. De standaardwascyclus

correspondeert met de Eco-cyclus.

2) Gebaseerd op 280 standaard wascycli met gebruik van koud water en het energieverbruik in de aan- en uit-modus. Het werkelijke

energieverbruik is afhankelijk van de manier waarop het apparaat wordt gebruikt.

3) Gebaseerd op 280 standaard wascycli. Het werkelijke waterverbruik is afhankelijk van de manier waarop het apparaat wordt gebruikt.16 Karta produktuMarka WHIRLPOOL Nazwa modelu ADP 301 Pojemność znamionowa, wyrażona liczbą standardowych kompletów naczyń (1) 10 Klasa efektywności energetycznej, skala od A+++ (niskie zużycie) do D (wysokie zużycie) A+ Zużycie energii w kWh rocznie (2) 237 Zużycie energii w standardowym cyklu zmywania w kWh 0.83 Zużycie energii w trybie wyłączenia W 0.5 Zużycie energii w trybie czuwania W 5.0 Roczne zużycie wody w litrach rocznie (3) 2800 Klasa efektywności suszenia, skala od G (minimalna efektywność) do A (maksymalna efektywność) A Czas programu dla standardowego cyklu zmywania w minutach 180 Czas trwania trybu czuwania w minutach 12 Poziom emitowanego hałasu w dB(A) re1 pW 49 Model do zabudowy Nie

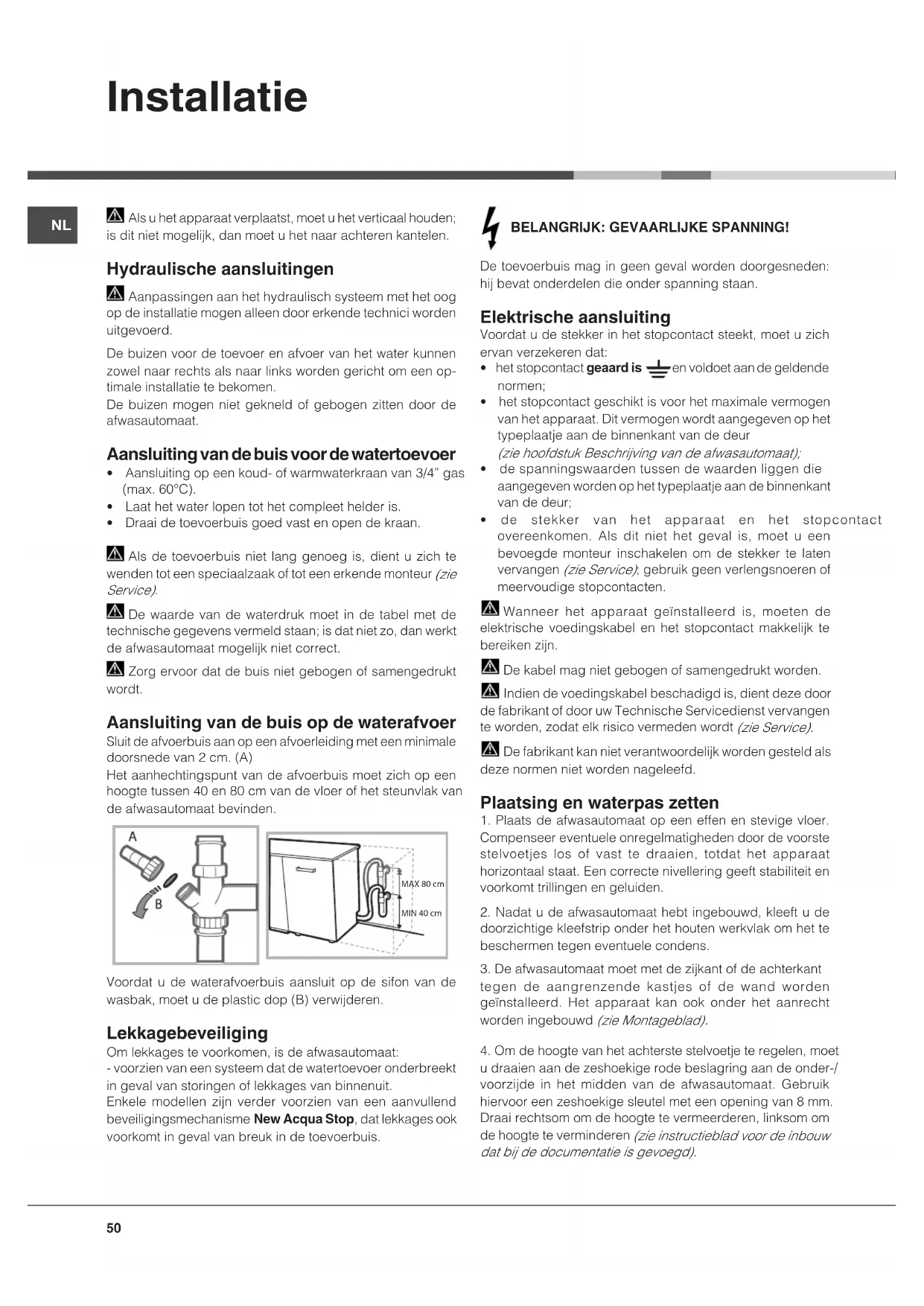

NL MIN 40 cmMAX 80 cmAls u het apparaat verplaatst, moet u het verticaal houden; is dit niet mogelijk, dan moet u het naar achteren kantelen. Hydraulische aansluitingen Aanpassingen aan het hydraulisch systeem met het oog op de installatie mogen alleen door erkende technici worden uitgevoerd.De buizen voor de toevoer en afvoer van het water kunnen zowel naar rechts als naar links worden gericht om een op-timale installatie te bekomen. De buizen mogen niet gekneld of gebogen zitten door de afwasautomaat. Aansluiting van de buis voor de watertoevoer • Aansluitingopeenkoud-ofwarmwaterkraanvan3/4”gas(max. 60°C).• Laathetwaterlopentothetcompleethelderis.• Draaidetoevoerbuisgoedvastenopendekraan.Als de toevoerbuis niet lang genoeg is, dient u zich te wenden tot een speciaalzaak of tot een erkende monteur (zie

. De waarde van de waterdruk moet in de tabel met de technische gegevens vermeld staan; is dat niet zo, dan werkt de afwasautomaat mogelijk niet correct.Zorg ervoor dat de buis niet gebogen of samengedrukt wordt. Aansluiting van de buis op de waterafvoer Sluit de afvoerbuis aan op een afvoerleiding met een minimale doorsnede van 2 cm. (A)Het aanhechtingspunt van de afvoerbuis moet zich op een hoogtetussen40en80cmvandevloerofhetsteunvlakvande afwasautomaat bevinden.Voordat u de waterafvoerbuis aansluit op de sifon van de wasbak, moet u de plastic dop (B) verwijderen. Lekkagebeveiliging Om lekkages te voorkomen, is de afwasautomaat:- voorzien van een systeem dat de watertoevoer onderbreekt in geval van storingen of lekkages van binnenuit.Enkele modellen zijn verder voorzien van een aanvullend beveiligingsmechanisme New Acqua Stop, dat lekkages ook voorkomt in geval van breuk in de toevoerbuis. BELANGRIJK: GEVAARLIJKE SPANNING! De toevoerbuis mag in geen geval worden doorgesneden: hij bevat onderdelen die onder spanning staan. Elektrische aansluiting Voordat u de stekker in het stopcontact steekt, moet u zich ervan verzekeren dat: • hetstopcontactgeaard is en voldoet aan de geldende normen;• hetstopcontactgeschiktisvoorhetmaximalevermogenvan het apparaat. Dit vermogen wordt aangegeven op het typeplaatje aan de binnenkant van de deur

(zie hoofdstuk Beschrijving van de afwasautomaat); • despanningswaardentussendewaardenliggendieaangegeven worden op het typeplaatje aan de binnenkant van de deur;• de stekker van het apparaat en het stopcontactovereenkomen. Als dit niet het geval is, moet u een bevoegde monteur inschakelen om de stekker te laten vervangen (zie Service) ; gebruik geen verlengsnoeren of meervoudige stopcontacten.Wanneer het apparaat geïnstalleerd is, moeten de elektrische voedingskabel en het stopcontact makkelijk te bereiken zijn.De kabel mag niet gebogen of samengedrukt worden.Indien de voedingskabel beschadigd is, dient deze door de fabrikant of door uw Technische Servicedienst vervangen te worden, zodat elk risico vermeden wordt (zie Service). De fabrikant kan niet verantwoordelijk worden gesteld als deze normen niet worden nageleefd. Plaatsing en waterpas zetten 1. Plaats de afwasautomaat op een effen en stevige vloer. Compenseer eventuele onregelmatigheden door de voorste stelvoetjes los of vast te draaien, totdat het apparaat horizontaal staat. Een correcte nivellering geeft stabiliteit en voorkomt trillingen en geluiden.2. Nadat u de afwasautomaat hebt ingebouwd, kleeft u de doorzichtige kleefstrip onder het houten werkvlak om het te beschermen tegen eventuele condens.3.Deafwasautomaatmoetmetdezijkantofdeachterkanttegen de aangrenzende kastjes of de wand worden geïnstalleerd. Het apparaat kan ook onder het aanrecht worden ingebouwd (zie Montageblad)

. 4.Omdehoogtevanhetachterstestelvoetjeteregelen,moetudraaienaandezeshoekigerodebeslagringaandeonder-/voorzijde in het midden van de afwasautomaat. Gebruik hiervooreenzeshoekigesleutelmeteenopeningvan8mm.Draai rechtsom om de hoogte te vermeerderen, linksom om de hoogte te verminderen (zie instructieblad voor de inbouw

dat bij de documentatie is gevoegd).

NL Aanwijzingen voor de eerste afwascyclus

Na de installatie moet u de beschermelementen op de rekken

verwijderen, evenals de elastieken op het bovenrek

Instellingen waterontharder

Voordat u met de eerste wasbeurt begint, moet u het

waterhardheidsniveau van de waterleiding instellen

hoofdstuk Glansmiddel en onthardingszout).

Vul het reservoir van de waterontharder de eerste keer met

water, daarna met ongeveer 1 kg zout; het is normaal dat er

Laatonmiddellijkdaarnaeeneerstewascyclusdraaien.

Gebruik uitsluitend zout dat speciaal voor afwasautomaten

Na het vullen gaat het controlelampje ZOUT TOEVOEGEN

Als u geen onthardingszout toevoegt, kunnen de

waterontharder en het verwarmingselement schade oplopen.

Capaciteit 10 bordensets

0,05 ÷ 1 MPa (0,5 ÷ 10 bar)

Netspanning Zie typeplaatje

Zekering Zie typeplaatje

Deze afwasautomaat voldoet

-2012/19/EC Het apparaat beschikt over een aantal geluidssignalen/

tonen die waarschuwen dat de betreffende functie van

start is gegaan: inschakeling, einde cyclus, etc.

De symbolen/controlelampjes/leds op het

bedieningspaneel/display kunnen van kleur veranderen,

knipperen of vast aanstaan.

Het display toont nuttige informatie betreffende het type

ingestelde cyclus, de was- of droogfase, de resterende

tijd, de temperatuur, enz... enz…52

NL Beschrijving van het

2. Bovenste sproeiarm

4. Regelen hoogte rek

6. Onderste sproeiarm

10. Bakjes voor afwasmiddel en glansmiddelreservoir

12. Bedieningspaneel toets en controlelampje On-Off/Resettoets en controlelampje Selecteren Programmatoets en controlelampje Optie Uitgestelde Starttoets en controlelampje Optie Halve Lading/KinderbeveiligingIndicatielampje Eco programmaKinderbeveiliging Display toets en controlelampje Optie Sani Rinse/ Tabcontrolelampje Zout Bijvullencontrolelampje Glansmiddel Bijvullenled Programmanummer en Resterende ProgrammatijdControlelampje Multifunctie tabletten(Tab)Controlelampje Kraan dichttoets en controlelampje Start/Pauze/ Afpompen53

NL Gebruik uitsluitend producten die speciaal voor afwasautomaten bestemd zijn. Gebruik geen keuken- of industrieel zout. (Volg de aanwijzingen op de verpakking) Als u een multifunctieproduct gebruikt, raden we toch aan onthardingszout toe te voegen, vooral als het water hard of zeer hard is. (Volg de aanwijzingen op de verpakking) Als u geen zout of glansmiddel toevoegt, is het normaal dat de controlelampjes ZOUT TOEVOEGEN en GLANSMIDDEL TOEVOEGEN aanblijven. Het onthardingszout toevoegen Doorditzouttegebruiken,vermijdtudaterzichKALKvormtopdevaat en op de functionele componenten van de afwasautomaat. •Hetisbelangrijkdathetzoutreservoirnooitleegis.•Hetisbelangrijkomdewaterhardheidintestellen.Het zoutreservoir bevindt zich aan de onderzijde van de afwasautomaat (zie Beschrijving) en moet worden gevuld:•alsophetbedieningspaneel het controlelampje ZOUTTOEVOEGEN aangaat;•zieduurintabelWaterhardheid.1. Haal het onderrek naar voren en draai de dop van het zoutreservoir tegen de klok in.2. Alleen voor het eerste gebruik: vul het reservoir tot aan de rand met water.3.Plaats de trechter op de opening(zie afbeelding) en vul het zoutreservoir tot aan de rand met zout (ongeveer 1 kg); het is normaal dat er wat water overloopt.4.Verwijderdetrechterenreinigeventuelezoutresten op de opening; spoel de dop onder lopend water af voor u hem weer opschroeft.We raden u aan bovenstaande handeling elke keer uit te voeren als u onthardingszout bijvult. Schroef de dop weer op zijn plaats, zodat tijdens het wassen geen wasmiddel in het reservoir kan komen (de waterontharder zou onherstelbaar kunnen worden beschadigd).Wanneer het noodzakelijk is om zout bij te vullen, raden we aan dit te doen voordat u een nieuwe wascyclus start. Instellen waterhardheid Voor een perfecte werking van de waterontharder moet deze ingesteld worden in functie van de waterhardheid van de woning. Deze gegevens kunt u bij uw plaatselijk waterbedrijf opvragen. De ingestelde waarde komt overeen met een gemiddelde hardheid. •SchakeldevaatwasserinmetdetoetsON/OFF. •SchakeldevaatwasseruitmetdetoetsON/OFF. •HouddetoetsSTART/PAUZE 5 seconden lang ingedrukt, tot u een pieptoon hoort.•SchakeldevaatwasserinmetdetoetsON/OFF.•Hetdisplaytoonthetcijfervanhethuidigeniveau van dewaterhardheid en het controlelampje van het zout.•DrukopdetoetsP om het gewenste niveau van de waterhardheid te selecteren (zie tabel waterhardheid).•SchakeldevaatwasseruitmetdetoetsON/OFF.•Instellingvoltooid! Onthardingszout

en glansmiddel (°dH = waterhardheid in Duitse graden - °fH = waterhardheid in Fransegraden-mmol/l=millimol/liter) Het glansmiddel toevoegen Het glansspoelmiddel bevordert het DROGEN van de vaat. Het glansspoelmiddelreservoir moet worden gevuld:• als op het bedieningspaneel/display het controlelampjeGLANSSPOELMIDDELTOEVOEGEN aangaat• wanneer het controlevenstertje op het deksel van het reservoir “E” van donker overgaat naar doorzichtig.1. Open het reservoir door de dop “G” tegen de klok in te draaien.2. Giet het glansspoelmiddel in het reservoir, zonder te morsen. Als u wel morst, moet u het product gelijk met een droge doek verwijderen.3.Schroefdedopweeropzijnplaats.Giet het glansspoelmiddel NOOIT direct in de vaatwasser. Het regelen van de dosis glansspoelmiddel Als u niet tevreden bent over de droogresultaat, kunt u de dosis glansspoelmiddel regelen. Draai aan de regelschijf “F”. U kuntmaximaal4niveausinstellen,aandehandvanhetmodelvaatwasser. De reeds ingestelde waarde komt overeen met een gemiddeld niveau. • Alsuopdevaat blauwachtige strepen aantreft, moet u een lagere stand instellen (1-2).• Alsuopdevaatwaterdruppelsofkalkaanslagaantreft,moetueenhogerestandinstellen(3-4).Tabel WaterhardheidGemiddelde duurzoutreservoir met 1 wascyclus per dagniveau°dH °fH mmol/l maanden1 0 - 6 0 - 10 0 - 1 7 maanden 2 6 - 11 11 - 20 1,1 - 2 5 maanden

3 12 - 17 21 - 30 2,1 - 3 3 maanden

4 17 - 34 31 - 60 3,1 - 6 2 maanden

5 34 - 50 61 - 90 6,1 - 9 2/3 weken Van 0°f tot 10°f raden wij u aan geen onthardingszout te gebruiken. Als u 5 instelt, kan de duur iets langer zijn.54

NL Advies Voordat u de vaat inlaadt moet u overtollige etensresten verwijderen en glazen en bekers legen. Het is niet noodzakelijk de vaat met water af te spoelen voor u hem in de vaatwasser laadt.Plaats de vaat dusdanig zodat hij stevig vaststaat en niet om kan vallen. Pannen, bakken en glazen moeten met de opening naar onder worden geplaatst en holle of bolle elementen moeten schuin worden geplaatst zodat het water alle oppervlakken kan bereiken en daarna vrijuit kan wegspoelen.Zorg er voor dat deksels, handvatten, koekenpannen en schalen het draaien van de sproeiarmen niet beletten. Plaats kleine voorwerpen in de bestekkorf.Plastic voorwerpen en pannen met antiaanbaklaag houden waterdruppels langer vast. Hun droogtegraad zal lager zijn dan die van voorwerpen van aardewerk of staal.Lichtevoorwerpen(zoalsplasticbakken)moetenbijvoorkeurophet bovenrek worden geplaatst, en zodanig dat zij niet kunnen bewegen.Nadat u alles heeft ingeladen moet u controleren of de sproeiarmen vrij kunnen ronddraaien. Onderrek In het onderrek kunt u pannen, deksels, borden, slakommen, bestek, etc. plaatsen. Grote borden en deksels moeten bij voorkeur aan de zijkant van het rek worden geplaatst.Het is aan te raden zeer vuile vaat in het onderrek te plaatsen, aangezien in dit deel van de vaatwasser de kracht van de waterstroom groter is waardoor de wasprestaties verbeteren. Bestekkorf De bestekkorf is voorzien van roosters aan de bovenkant waarmee u het bestek beter kunt neerzetten. De korf mag alleen aan de voorzijde van het onderrek worden geplaatst. Bovenrek Laadlichteenbreekbarevaatzoalsglazen,kopjes,bordjes,lageslakommen, in het bovenrek. Opklaprekjes met verschillende standen De opklaprekjes aan de zijkant kunnen op drie verschillende hoogten worden gezet om de plaatsing van de vaat in het rek te optimaliseren.Wijnglazen kunnen op een stabiele wijze op de opklaprekjes worden geplaatst door de voet van het glas in de speciale gaten te steken. Voor een optimaal droogresultaat dient u de opklaprekjes zo schuin mogelijk te positioneren. Om de inclinatie te wijzigen, tilt u het rekje op, u verschuift het een beetje en positioneert het naar wens. Het laden van de rekken55

NL Niet geschikte vaat • Houtenbestekofvaat.• Breekbare,versierdeglazen,metdehandvervaardigdvaatwerk en antiek vaatwerk. Deze decoraties zijn niet vaatwasserbestendig.• Dedeleninsynthetischmateriaalzijnniethittebestendig.• Vaatwerkvankoperoftin.• Vaatwerkdatvuilismetas,was,smeerolieofinkt.De decoraties op glas en aluminium en zilveren delen kunnen tijdens het wassen verkleuren of witter worden. Ook enkele soorten glas (bv. kristallen voorwerpen) kunnen na vele wasbeurten mat worden. Schade aan glas en vaatwerk

Oorzaken: • Typeglasenproceduresvoorhetmakenvanglas.• Chemischesamenstellingvanhetwasmiddel.• Watertemperatuurvanhetspoelprogramma. Advies: • Gebruikalleenglazenenporseleinwaarvandoordeproducentwordt gegarandeerd dat het vaatwasserbestendig is.• Gebruikalleenwasmiddeldatgeschiktisvoorbreekbaarvaatwerk.• Verwijder glazen en bestek z.s.m. na het einde van hetprogramma uit de vaatwasser. Het regelen van de hoogte van het bovenrek

Het bovenrek kan in hoogte worden aangepast: in de hoge

stand als men in het onderrek volumineuze vaat wil plaatsen,

in lage stand om te kunnen profiteren van meer plek boven

de opklaprekjes en het bovenrek in het algemeen.

Om de vaat beter te kunnen verdelen, kunt u het bovenrek

hoger of lager zetten. We raden u ten sterkste aan om nooit het rek in hoogte te verstellen als het geladen is. Verplaats het rek NOOIT aan een enkele kant. Als het rek beschikt over een Lift-Up* (zie afbeelding) , tilt u het rek op door het aan de zijkanten vast te houden. Til hem dan naar boven op. Om naar de lagere stand terug te keren, drukt u op de handels (A) aan de zijkanten van het rek en helpt u het rek weer naar beneden te gaan.56

NL Vaatwasmiddel en gebruik

van de afwasautomaat

Het vaatwasmiddel toevoegen Een goed wasresultaat hangt ook af van een correcte dosering van het vaatwasmiddel. Teveel wasmiddel betekent niet automatisch een efficiëntere reiniging. Bovendien is dit niet goed voor het milieu.De dosering kan worden aangepast volgens de hoeveelheid vuil.Normaal gebruikt men voor een gemiddeld vuile was 25 gr. (poeder) of 25 ml (vloeibaar). Als u wastabletten gebruikt, is één voldoende.Als de vaat niet zo vuil is of reeds is afgespoeld, dient u de dosis vaatwasmiddel aanzienlijk te beperken. Voor een juist wasresultaat dient u de instructies te volgen die op de verpakking van het vaatwasmiddel staan.Bij verdere vragen raden wij u aan de fabrikanten van vaatwasmiddel te contacteren.Open het bakje van het vaatwasmiddel m.b.v. de knop D; doseer het vaatwasmiddel m.b.v. de programmatabel:•poeder of vloeibaar: bakjes A (vaatwasmiddel voor hoofdwas) en B (vaatwasmiddel voor voorwas) •tabs:alshetprogrammaer1vereist doet u hem in het bakje A en sluit u het deksel C; als het programma er 2 vereist, plaats u de tweede tab op de bodem van de kuip.Verwijder de wasmiddelresten van de rand van het bakje en sluit het deksel C met een klik. Het wasmiddelbakje gaat automatisch op het juiste moment open, aan de hand van het type programma.Als u gecombineerde vaatwasmiddelen gebruikt, raden we u aan de functie TAB te gebruiken, waarmee u het afwasprogramma juist afstemt. Zo zult u altijd het beste was- en droogresultaat bereiken. Gebruik alleen een specifiek vaatwasmiddel.GEBRUIK NOOIT vaatwasmiddel voor handmatig afwassen.Bij overmatig gebruik van vaatwasmiddel kunnen aan het einde van de wascyclus schuimresten achterblijven. De beste was- en droogprestaties bereikt u alleen een combinatie van vaatwasmiddel, vloeibaar glansmiddel en onthardingszout te gebruiken.We raden aan vaatwasmiddelen zonder fosfaten of chloor te gebruiken, omdat deze geschikter zijn voor het behoud van het milieu. Start de vaatwasser 1. Druk op de ON-OFF toets.2. Open de deur en doseer het vaatwasmiddel (zie vaatwasmiddel).3.Laadderekkenin(zie De rekken laden) en sluit de deur.4.Selecteerhetprogrammaaandehandvanhetsoortvaatenhettype vuil (zie de programmatabel) door op de toets P te drukken.5. Selecteer de wasopties.(zie Speciale programma's en Opties) . 6. StartmetdetoetsStart/Pauze.7. Het einde van de cyclus wordt aangegeven door enkele geluidssignalen en verschijnt op het display de tekst END. Schakel het apparaat uit met de ON-OFF toets.8.Wachtenkeleminutenvoordatudevaateruithaalt,omtevoorkomendatuzichverbrandt.Laaddevaatuit,beginnendmet het onderrek.Om het energieverbruik te verminderen gaat de automaat, wanneer hij voor langere tijd NIET gebruikt wordt, automatisch uit. Als de vaat niet zo vuil is of reeds is afgespoeld, dient u de dosis vaatwasmiddel aanzienlijk te beperken. Een programma veranderen dat bezig is Als er een fout is gemaakt bij het kiezen van het programma, kan het programma worden veranderd op voorwaarde dat het pas netbegonnen is.Doorde ON/OFF-knopingedrukt tehoudenwordt de machine uitgeschakeld. Schakel de machine weer in metdeON/OFF-knopenkieseennieuwvaatwasprogrammaeneventueel gewenste opties; start het programma door op de knop START/PAUSEtedrukken. Meer vaat plaatsen Open de deur zonder machine uit te schakelen, zorg dat u niet geraakt wordt door de ontsnappende stoom en zet de vaat indevaatwasser.Sluit de deur en druk op de knop START/PAUSE. Het programma wordt hervat vanaf het punt waarop het onderbroken is. Onopzettelijke onderbrekingen Als de deur geopend wordt tijdens het vaatwasprogramma of als de stroom uitvalt, stopt het programma. Nadat de deur weer is geslotenofdestroomtoevoerishersteld,druktuopdeSTART/PAUSE-knop om het programma te hervatten vanaf het punt waarop het onderbroken werd.57

Degegevensvandeprogramma’szijngemeteninlaboratoriumomstandighedenvolgensdeEuropesevormEN50242.

Aan de hand van de verschillende gebruiksmogelijkheden kunnen de duur en de programmagegevens verschillen.

Aanwijzingen voor het kiezen van het programma en de dosering van het vaatwasmiddel

1. Normaal vuile vaat. Standaard programma, het efficiëntst v.w.b. de combinatie van energie- en waterverbruik.

4gr/ml**+21gr/ml–1Tab

(**Hoeveelheidvaatwasmiddelvoorvoorwas)

2. Aanbevolen programma voor zeer vuile vaat, in het bijzonder geschikt voor pannen en koekenpannen (niet te gebruiken voor

breekbare vaat). 25gr/ml–1Tab

3. Normaal vuile vaat en pannen.4gr/ml**+21gr/ml–1Tab

4. Cyclus voor breekbare vaat die gevoelig is voor hoge temperaturen, bv. glazen en kopjes. 25gr/ml–1Tab

5. Snelle cyclus die kan worden gebruikt voor niet zo vuile borden, zonder aangebakken voedsel. (ideaal voor 2 couverts)

6. Voor vaat die later zal worden gewassen.Geen vaatwasmiddel

Verbruik in standby: Verbruik in left-on modus: 5 W - verbruik in off modus: 0,5 W. ProgrammaProgramma’s met droogfunctieOptiesDuur van het programma u:minWaterverbruik (l/cyclus)Energieverbruik (kWh/cyclus) 1. Eco

Ja Uitgestelde Start - Halve Lading - Tab - Sani Rinse03:00 10 0,83 2. Intensief

Ja Uitgestelde Start - Halve Lading - Tab02:30 14 1,3 3. Normaal

Ja Uitgestelde Start - Halve Lading - Tab 02:00 13,5 1,15 4. Breekbaar

Ja Uitgestelde Start - Halve Lading - Tabs01:40 10 0,95 5. Snel Nee Uitgestelde Start - Tab 00:25 8,5 0,5 6. Woorwas

Nee Uitgestelde Start - Halve Lading00:10 4,0 0,0158

NL N.B.: de beste prestaties van de programma's "Snel" worden bereikt als u het aantal aangegeven couverts niet overschrijdt.Voor een zuiniger verbruik de afwasmachine volgeladen laten draaien.Aanwijzing voor de Proeflaboratoria: voor gedetailleerde informatie over de omstandigheden van de EN-vergelijkingsproef kunt u contact opnemen met: contact@whirlpool.com Speciale programma's

Optie Halve lading Als u weinig vaat heeft kunt u een halve lading wassen en zo water, energie en vaatwasmiddel besparen. Selecteer hetprogrammadooropdetoetsHALVELADINGtedrukken.Het betreffende controlelampje gaat aan. DoornogmaalsopdetoetsHALVELADINGtedrukkenwordtde optie uitgeschakeld.Denk eraan de hoeveelheid wasmiddel te halveren. Afpompen Om het actieve programma te stoppen en te annuleren kan de afpompfunctie worden gebruikt.DoordeknopSTART/PAUSElangintedrukkenwordtdefunctieAFPOMPEN ingeschakeld. Het actieve programma wordt gestopt en het water wordt uit de vaatwasser gepompt. Kinderbeveiliging Door de knop HALVE LADING lang in te drukken wordtdefunctieVEILIGHEIDSSLOTingeschakeld.DefunctieVEILIGHEIDSSLOTblokkeerthetbedieningspaneel. Druk deknopopnieuwlanginomdeVEILIGHEIDSSLOTuitteschakelen. Optie Sani Rinse (Hygiënespoeling) Met deze optie kunnen hogere temperaturen worden gebruikt. Nadat u het programma heeft geselecteerd, drukt u op de toets Sani Rinse, het controlelampje gaat dan branden. Om de selectie te annuleren drukt u nogmaals op dezelfde toets. Ideaal voor het wassen van hittebestendige vaat en babyflesjes. Belangrijk: het vaatwerk en de borden kunnen aan het eind van het programma zeer heet zijn.Bij de optie Sani Rinse duurt het programma iets langer. Optie Multifunctie-tabletten (Tab) Door de knop Sani Rinse rinse lang in te drukken wordt de functie TAB ingeschakeld. Met deze optie krijgt u de beste was- en droogresultaten. Druk de knop opnieuw lang in om de TAB uit te schakelen.Bij de optie “Multifunctie Tabletten” duurt het programma iets langer. Afwasopties De OPTIES kunnen alleen worden ingesteld, gewijzigd of gewist nadat u het afwasprogramma heeft gekozen en vóór u op de Start/Pauze-toets drukt.Alleen de opties die compatibel zijn met het type geselecteerde programma kunnen worden geselecteerd. Als een optie niet compatibel is met het geselecteerde programma (zie

programmatabel) zaldebetreffendeled3maalsnelknipperen.Als u een optie kiest die niet compatibel is met een eerder ingesteldeoptie,danzaldeze3maalknipperenendanuitgaan,terwijl de laatst gekozen instelling aan zal blijven staan.Om een verkeerd geselecteerde optie te annuleren, drukt u nogmaals op de betreffende toets. Uitgestelde start Optie De start van het programma kan worden uitgesteld voor een periode tussen 0:30 en 24 uur.1. Selecteer het programma en eventuele gewenste opties. Druk(meerderekeren)opdeUITSTEL-toetsomdestartvanhetprogrammauittestellen.Instelbaarvan0:30tot24uur.Bij elke druk op de toets wordt de uitgestelde start vooru-itgezetmet:0:30indiendeselectiekorterisdan4uur,1:00indiendeselectiekorterisdan12uur,4uuralsdeselectielangerisdan12uur.Als24uurbereiktisendetoetswordtingedrukt, wordt de uitgestelde start uitgeschakeld.2.DrukopdetoetsSTART/PAUZE;:detimerbegintmetaf-tellen;3.Wanneerdezetijdverstrekeniswordthetcontrolelampjeuitgeschakeld en begint het programma automatisch.AlsophetmomentvanhetaftellendeSTART/PAUZE-toetsopnieuwwordtingedruktwordtdeUITSTEL-optiegewistenwordt het geselecteerde programma automatisch gestart. Het is niet mogelijk de Uitgestelde Start in te stellen als de cyclus reeds is begonnen.59

Reinigen van de afwasautomaat

• Debuitenkantenhetbedieningspaneelkunnenworden

gereinigd met een natte, niet schurende doek. Gebruik

geen oplosmiddelen of schuurmiddelen.

• Devlekken aan debinnenkant vande afwasautomaat

kunnen worden verwijderd met een natte doek en wat azijn.

Vermijden van vervelende luchtjes

• Laatdedeuraltijdopeenkieromhetophopenvanvocht

• Reiniggeregelddeafdichtingenrondomdedeurende

wasmiddelbakjes met een vochtige spons. Zo vermijdt u

het ophopen van etensresten die de hoofdoorzaak zijn van

vervelende luchtjes.

Reinigen van de sproeiarmen

Het kan gebeuren dat er etensresten aan de sproeiarmen

blijven kleven en de gaatjes waar water uit komt verstoppen:

u doet er goed aan ze regelmatig te controleren en te reinigen

met een niet-metalen borsteltje.

De twee sproeiarmen kunnen beide uit elkaar worden

Om de bovenste sproeiarm uit

elkaar te halen dient u de plastic

dop linksom los te schroeven.De

bovenste sproeiarm moet worden

gemonteerd met de gaten naar

De onderste sproeiarm haalt u uit

elkaar door druk uit te oefenen

op de lipjes aan de zijkant en

door hem daarna naar boven te

Reinigen van het watertoevoerfilter

Als de waterleiding nieuw is of lange tijd niet gebruikt, laat

dan voordat u de aansluiting tot stand brengt het water lopen

totdat het helder is en vrij van vuildeeltjes. Als u dit niet doet

loopt u het risico dat het punt waar het water binnenkomt

verstopt raakt en uw afwasautomaat beschadigt.

Reinig geregeld het watertoevoerfilter bij de kraan.

- Doe de waterkraan dicht.

- Schroef het uiteinde van de watertoevoerbuis los, verwijder

het filter en reinig het voorzichtig onder stromend water.

- Doe het filter op zijn plaats en schroef de buis vast.

Reinigen van de filters

De filtergroep wordt gevormd door drie filters die etensresten

uit het waswater verwijderen en zorgen dat het weer schoon

in het watercircuit terechtkomt: voor een optimaal resultaat

moeten de filters regelmatig worden schoongemaakt.

Reinig de filters regelmatig.

De afwasautomaat mag niet zonder filters of met een los

filter worden gebruikt.

•Controleer na enkelewasbeurten de filtergroep.Reinig

hem indien noodzakelijk grondig onder stromend water met

behulp van een niet-metalen borsteltje. Volg onderstaande

1. draai het cilindrische filter C linksom en trek hem naar

2.Verwijder het glasfilter B door een lichte druk uit te

oefenen op de lipjes aan de zijkant

3.Haal het roestvrijstalen bordfilter A van zijn plek

4. Controleer het afvoerputje en verwijder eventuele

etensresten. VERWIJDER NOOIT de bescherming van de

(zwartelement)(afb.4).

Na het reinigen van de filters dient u de filtergroep weer op

zijn plaats te zetten. Dit is fundamenteel voor een goede

werking van de afwasautomaat.

Als u langere tijd geen gebruik maakt van

NL Storingen: Mogelijke oorzaken / Oplossingen:

De vaatwasser start niet of

volgt de bedieningen niet op

• De waterkraan is niet opengedraaid.

• Schakel het apparaat uit door op de toets ON/OFF te drukken, schakel het na een minuut

weer in en stel het programma opnieuw in.

• De stekker zit niet goed in het stopcontact of kies een ander stopcontact.

• De deur van de vaatwasser is niet goed dicht.

De deur gaat niet dicht

• Controleer of de rekken helemaal in het apparaat zijn geduwd.

• Het slot zit niet goed vast. Druk stevig tegen de deur totdat u een klik hoort.

De afwasautomaat pompt het

• Het wasprogramma is nog niet beëindigd.

• De waterafvoerbuis zit gebogen

• De afvoer van de wasbak is verstopt.

• De lter is verstopt met etensresten.

• Controleer de hoogte van de afvoerbuis.

De afwasautomaat maakt

• De vaat stoot tegen elkaar of tegen de sproeiarmen. Positioneer de vaat correct en controleer

of de sproeiarmen vrij kunnen draaien.

• Overtollige aanwezigheid van schuim: u heeft teveel vaatwasmiddel gebruikt of

vaatwasmiddel dat niet geschikt is voor afwasautomaten.

(zie Vaatwasmiddel en gebruik van

Was de vaat niet vooraf met de hand.

Er blijven op vaat en glazen

kalkafzettingen of een witte

• Er zit niet genoeg onthardingszout in het reservoir.

• De regeling van de waterhardheid is niet correct; verhoog de waarden.

(zie Onthardingszout

• Het deksel van het reservoir voor zout en glansmiddel is niet goed gesloten.

• Het glansmiddel is op of de dosering is ontoereikend.

Er blijven op vaat en glazen

strepen of blauwe kringen

• Er wordt teveel glansmiddel gebruikt.

De vaat is niet droog genoeg. • U heeft een programma zonder drogen ingesteld.

• Het glansmiddel is op.

(zie Onthardingszout en glansmiddel)

• De regeling van het glansmiddel is niet correct.

• Het vaatwerk is voorzien van een antiaanbaklaag of is van plastic; de aanwezigheid van

waterdruppels is normaal.

De vaat is niet schoon. • De vaat is niet correct verdeeld.

• De sproeiarmen kunnen niet vrijuit draaien, ze worden geblokkeerd door de vaat.

• Het wasprogramma is niet energiek genoeg

• Overtollige aanwezigheid van schuim: u heeft teveel vaatwasmiddel gebruikt of

vaatwasmiddel dat niet geschikt is voor afwasautomaten.

(zie Vaatwasmiddel en gebruik van

• Het deksel van het glansmiddelreservoir is niet correct afgesloten.

• De lter is vuil of verstopt

(zie Onderhoud en verzorging).

• Er zit geen onthardingszout meer in het reservoir

(zie Onthardingszout en glansmiddel).

• Zorg ervoor dat de hoogte van de borden compatibel is met de hoogteregeling van het rek.

• De openingen van de sproeiarmen zijn verstopt.

(zie Onderhoud en verzorging)

De afwasautomaat vult niet

met water. is geblokkeerd met knipperende controlelampjes • Er zit geen water in de centrale waterleiding of de kraan is niet opengedraaid.

• De watertoevoerbuis zit gebogen

• De lters zitten verstopt; ze moeten schoongemaakt worden.

(zie Onderhoud en verzorging)

• De afvoer zit verstopt; hij moet schoongemaakt worden.

• Na de controle- en schoonmaakwerkzaamheden dient u de afwasautomaat uit en opnieuw in

te schakelen en een nieuwe wascyclus te starten.

• Als het probleem aanhoudt, sluit u de waterkraan af, u haalt de stekker uit het stopcontact en

neemt contact op met de servicedienst.

Het kan gebeuren dat de vaatwasser niet werkt. Voor u de Servicedienst opbelt moet u controleren of u het euvel niet

gemakkelijk zelf kunt oplossen m.b.v. volgende lijst.EL

61 Σε περίπτωση μετακόμισης διατηρείτε τη συσκευή σε κατακόρυφη θέση. Αν χρειαστεί, δώστε της κλίση στο πίσω μέρος. Υδραυλικές συνδέσεις Η προσαρμογή των υδραυλικών συστημάτων για την εγκατάσταση πρέπει να διενεργηθεί μόνο από εξειδικευμένο προσωπικό.Οι σωλήνες τροφοδοσίας και αδειάσματος του νερού μπορούν να είναι στραμμένοι προς τα δεξιά ή προς τα αριστερά για να επιτρέπουν την καλύτερη εγκατάσταση. Οι σωλήνες δεν πρέπει να είναι διπλωμένοι ή τσαλακωμένοι από το πλυντήριο πιάτων. Σύνδεση του σωλήνα τροφοδοσίας του
