MANUALE UTENTE ADP 301 WHIRLPOOL

DISHWASHER - Contents Operating instructions,1 Important Safety Instructions, 3-4-5Assistance, 13Product Data, 14Installation, 28-29Description of the appliance, 30Refined salt and rinse aid, 31Loading the racks, 32-33Detergent and dishwasher use, 34Wash cycles, 35Special wash cycles and options, 36Care and maintenance, 37Troubleshooting, 38

IT Italiano Istruzioni per l’uso

LAVASTOVIGLIE - Sommario Istruzioni per l’uso, 1Istruzioni di sicurezza importanti, 2-3Assistenza, 13 Scheda prodotto, 14Installazione, 17-18Descrizione dell’apparecchio,19 Sale Rigenerante e Brillantante, 20Caricare i cesti, 21-22Detersivo e uso della lavastoviglie, 23Programmi, 24Programmi Speciali ed Opzioni, 25Manutenzione e cura, 26Anomalie e rimedi, 27 1

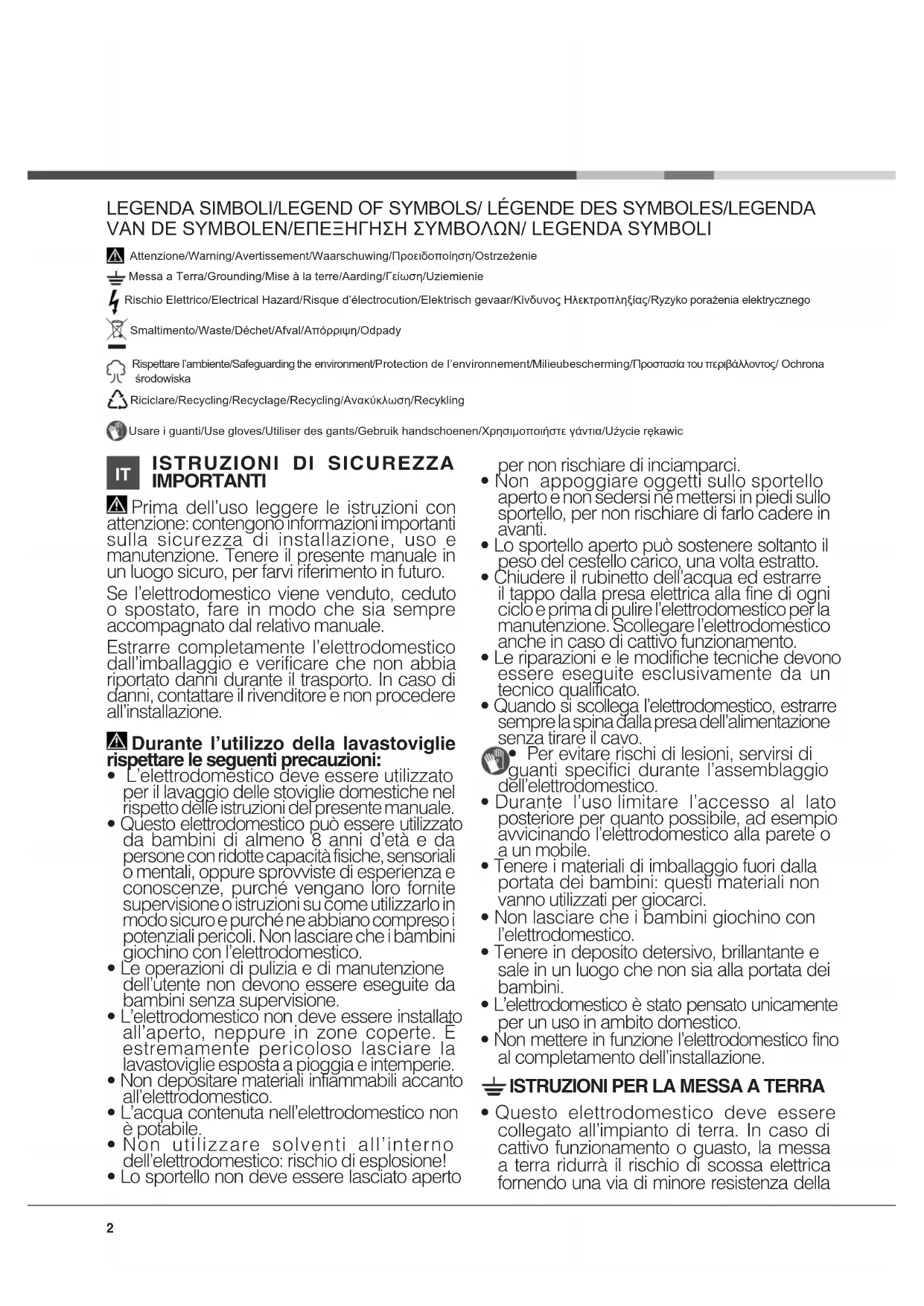

Usare i guanti/Use gloves/Utiliser des gants/Gebruik handschoenen/Χρησιμοποιήστε γάντια/Użycie rękawic

IT ISTRUZIONI DI SICUREZZA IMPORTANTI Prima dell’uso leggere le istruzioni con

attenzione: contengono informazioni importanti

sulla sicurezza di installazione, uso e

manutenzione. Tenere il presente manuale in

un luogo sicuro, per farvi riferimento in futuro.

Se l’elettrodomestico viene venduto, ceduto

o spostato, fare in modo che sia sempre

accompagnato dal relativo manuale.

Estrarre completamente l’elettrodomestico

dall’imballaggio e verificare che non abbia

riportato danni durante il trasporto. In caso di

danni, contattare il rivenditore e non procedere

Durante l’utilizzo della lavastoviglie

rispettare le seguenti precauzioni:

• L’elettrodomestico deve essere utilizzato

per il lavaggio delle stoviglie domestiche nel

rispetto delle istruzioni del presente manuale.

• Questo elettrodomestico può essere utilizzato

da bambini di almeno 8 anni d’età e da

persone con ridotte capacità fisiche, sensoriali

o mentali, oppure sprovviste di esperienza e

conoscenze, purché vengano loro fornite

supervisione o istruzioni su come utilizzarlo in

modo sicuro e purché ne abbiano compreso i

potenziali pericoli. Non lasciare che i bambini

giochino con l’elettrodomestico.

• Le operazioni di pulizia e di manutenzione

dell’utente non devono essere eseguite da

bambini senza supervisione.

• L’elettrodomestico non deve essere installato

all’aperto, neppure in zone coperte. È

estremamente pericoloso lasciare la

lavastoviglie esposta a pioggia e intemperie.

• Non depositare materiali infiammabili accanto

all’elettrodomestico.

• L’acqua contenuta nell’elettrodomestico non

• Non utilizzare solventi all’interno

dell’elettrodomestico: rischio di esplosione!

• Lo sportello non deve essere lasciato aperto

per non rischiare di inciamparci.

• Non appoggiare oggetti sullo sportello

aperto e non sedersi né mettersi in piedi sullo

sportello, per non rischiare di farlo cadere in

• Lo sportello aperto può sostenere soltanto il

peso del cestello carico, una volta estratto.

• Chiudere il rubinetto dell’acqua ed estrarre

il tappo dalla presa elettrica alla fine di ogni

ciclo e prima di pulire l’elettrodomestico per la

manutenzione. Scollegare l’elettrodomestico

anche in caso di cattivo funzionamento.

• Le riparazioni e le modifiche tecniche devono

essere eseguite esclusivamente da un

tecnico qualificato.

• Quando si scollega l’elettrodomestico, estrarre

sempre la spina dalla presa dell’alimentazione

senza tirare il cavo.

• Per evitare rischi di lesioni, servirsi di

guanti specifici durante l’assemblaggio

dell’elettrodomestico.

• Durante l’uso limitare l’accesso al lato

posteriore per quanto possibile, ad esempio

avvicinando l’elettrodomestico alla parete o

• Tenere i materiali di imballaggio fuori dalla

portata dei bambini: questi materiali non

vanno utilizzati per giocarci.

• Non lasciare che i bambini giochino con

• Tenere in deposito detersivo, brillantante e

sale in un luogo che non sia alla portata dei

• L’elettrodomestico è stato pensato unicamente

per un uso in ambito domestico.

• Non mettere in funzione l’elettrodomestico fino

al completamento dell’installazione.

ISTRUZIONI PER LA MESSA A TERRA

• Questo elettrodomestico deve essere

collegato all’impianto di terra. In caso di

cattivo funzionamento o guasto, la messa

a terra ridurrà il rischio di scossa elettrica

fornendo una via di minore resistenza della3

corrente elettrica. L’elettrodomestico è dotato

di un cavo di alimentazione provvisto di

conduttore di terra e di spina di terra.

• La spina deve essere collegata ad una

presa adeguata, installata e messa a terra

nel rispetto di tutte le normative e disposizioni

• Non servirsi di prolunghe, adattatori e spine

adattatrici per collegare l’elettrodomestico alla

• Un collegamento errato del conduttore di

terra può comportare il pericolo di scossa

• Rivolgersi a un elettricista qualificato o a un

addetto all’assistenza in caso di dubbio sulla

corretta messa a terra dell’elettrodomestico.

Non modificare la spina fornita con

l’elettrodomestico nel caso in cui non sia

adatta alla presa. Far installare una presa

adeguata da un elettricista qualificato.

• Una volta effettuata l’installazione, lasciare

spazio sufficiente perché sia possibile

scollegare l’elettrodomestico (spina

• Nel caricare le stoviglie da lavare:

1 - Posizionare gli oggetti affilati in modo tale

che non danneggino la guarnizione dello

2 - ATTENZIONE: I coltelli e gli altri utensili affilati

vanno inseriti nel cestello delle posate con la

punta/lama verso il basso oppure sistemati

in posizione orizzontale con l’estremità

affilata rivolta lontano dal lato anteriore

dell’elettrodomestico.

• Utilizzare solo detersivo e brillantante destinati

a lavastoviglie automatiche.

• ATTENZIONE: Alcuni detersivi per

lavastoviglie sono fortemente alcalini e

possono essere estremamente pericolosi,

se ingeriti. Evitare il contatto con la pelle

e gli occhi. Tenere i bambini lontani dalla

lavastoviglie quando lo sportello è aperto.

Controllare che lo scomparto del detersivo

sia vuoto al termine del ciclo di lavaggio.

• Nel caso in cui il cavo di alimentazione sia

danneggiato, farlo sostituire dal fabbricante,

da un addetto all’assistenza o da un tecnico

qualificato per evitare pericoli.

• Durante l’installazione il cavo di alimentazione

non deve essere sottoposto a piegature o

compressioni eccessive o pericolose. Non

manomettere i comandi.

• Per smaltire i materiali di imballaggio,

rispettare le disposizioni in vigore a livello

locale sul riutilizzo degli imballi.

• Utilizzare la lavastoviglie solo per la funzione

alla quale è destinata.

• L’elettrodomestico deve essere collegato

alla rete idrica utilizzando tubi nuovi. Non

riutilizzare tubi vecchi.

• Il numero massimo di coperti che possono

essere lavati è riportato nella scheda prodotto.

RISPETTARE L’AMBIENTE

• Questo elettrodomestico è composto

da materiali riciclabili e riutilizzabili. La

rottamazione deve avvenire nel rispetto delle

disposizioni locali in materia di smaltimento dei

rifiuti. Prima della rottamazione, verificare che il

cavo d’alimentazione sia stato tagliato in modo

da impedire il riutilizzo dell’elettrodomestico.

• Per avere informazioni più dettagliate su

come gestire e riciclare questo prodotto,

contattare le autorità locali addette alla

raccolta differenziata dei rifiuti oppure il

rivenditore dell’elettrodomestico.

SMALTIMENTO DELL’IMBALLAGGIO

• L’imballaggio può essere riciclato al 100%,

come conferma il simbolo relativo al

riciclaggio. Non disperdere nell’ambiente le

varie parti dell’imballaggio, ma smaltirle nel

rispetto delle disposizioni delle autorità locali.

• La Direttiva europea 2012/19/UE sui rifiuti

di apparecchiature elettriche ed elettroniche

(RAEE) prevede lo smaltimento degli

elettrodomestici al di fuori del normale ciclo

dei rifiuti solidi urbani. Gli elettrodomestici

esausti vanno raccolti in modo separato per

ottimizzare il costo del riutilizzo e del riciclo

dei materiali contenuti, oltre che per prevenire

danni potenziali all’ambiente e alla salute

pubblica. Il simbolo del bidone della

spazzatura barrato affisso su tutti i prodotti

serve a ricordare ai proprietari che hanno

l’obbligo di effettuare la raccolta differenziata.

Per avere ulteriori informazioni su come

smaltire gli elettrodomestici in modo corretto,

i proprietari possono contattare le autorità

pubbliche pertinenti o il rivenditore locale

dell’elettrodomestico.

IT Assistenza Prima di contattare l’Assistenza:• Verificare se l’anomalia può essere risolta da soli (vedi Anomalie e Rimedi) . • Riavviare il programma per controllare se l’inconveniente è stato ovviato.• In caso negativo, contattare il Servizio Assistenza Tecnica Autorizzato.Non ricorrere mai a tecnici non autorizzati.Comunicare:• il tipo di anomalia;• il modello della macchina (Mod.);• il numero di serie (S/N).Queste informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio (vedi Descrizione dell’apparecchio).

Capacità nominale in numero di coperti standard (1)

Classe di efcienza energetica su una scala da A+++ (bassi consumi) a D (alti consumi)

Consumo energetico annuo in kWh (2)

Consumo energetico del ciclo di lavaggio standard in kWh

Consumo di potenza nel modo spento in W

Consumo di potenza nel modo lasciato acceso in W

Consumo di acqua annuo in litri (3)

Classe di efcacia di asciugatura su una scala da G (efcacia minima) ad A (efcacia massima)

A Durata del programma per il ciclo di lavaggio standard in minuti

Durata del modo lasciato acceso in minuti

1) L’informazione sull’etichetta e sulla scheda fanno riferimento al programma standard di lavaggio, questo programma è adatto per

lavare stoviglie che presentano un grado di sporco normale ed è il programma più efciente in termini di consumo combinato di energia

ed acqua. Il ciclo standard corrisponde al ciclo ECO.

2) Consumo di energia basato su 280 cicli annui standard con acqua caricata fredda e sui consumi in modo di spento o di lasciato

acceso dopo la ne ciclo. Il consumo effettivo dipende da come viene usato l’elettrodomestico.

3) Basato su 280 cicli di lavaggio standard. Il consumo effettivo dipende dalle modalità di utilizzo dell’apparecchio.

IT Scheda prodotto15

Δελτίο προϊόντος17 In caso di trasloco tenere l’apparecchio in posizione verticale; se fosse necessario, inclinarlo sul lato posteriore. Collegamenti idraulici L’adattamento degli impianti idraulici per l’installazione deve essere eseguito solo da personale qualificato.I tubi di carico e di scarico dell’acqua possono essere orientati verso destra o sinistra per consentire la migliore installazione. I tubi non devono essere piegati o schiacciati dalla lavasto-viglie. Collegamento del tubo di carico dell’acqua • Ad una presa d’acqua da 3/4” gas fredda o calda (max. 60°C).• Far scorrere l’acqua finché non diventi limpida. • Avvitare bene il tubo di carico ed aprire il rubinetto.Se la lunghezza del tubo di carico non è sufficiente, rivolgersi a un negozio specializzato o ad un tecnico autorizzato (vedi Assistenza)

. La pressione dell’acqua deve essere compresa nei valori riportati dalla tabella Dati tecnici, diversamente la lavastoviglie potrebbe non funzionare correttamente.Fare attenzione che nel tubo non si formino pieghe o strozzature. Collegamento del tubo di scarico dell’acqua Collegare il tubo di scarico a una conduttura di scarico con diametro minimo di 2 cm. (A)L’attacco del tubo di scarico deve essere ad un’altezza compresa tra 40 e 80 cm. dal pavimento o dal piano d’appoggio della lavastoviglie.Prima di collegare il tubo di scarico dell’acqua al sifone del lavandino, rimuovere il tappo di plastica (B). Sicurezza antiallagamento Per garantire che non si generino allagamenti, la lavastoviglie:- è dotata di un sistema che interrompe l’ingresso dell’acqua nel caso di anomalie o di perdite dall’interno. Alcuni modelli sono dotati anche di un dispositivo supplementare di sicurezza New Acqua Stop, che garantisce l’antiallagamento anche in caso di rottura del tubo di alimentazione. ATTENZIONE: TENSIONE PERICOLOSA! Il tubo di carico dell’acqua, non deve in nessun caso, essere tagliato in quanto contiene parti sotto tensione. Collegamento elettrico Prima di inserire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche sulla controporta

(vedi capitolo Descrizione della lavastoviglie); • la tensione di alimentazione sia compresa nei valori indicati nella targhetta caratteristiche sulla controporta;• la presa sia compatibile con la spina dell’apparecchio. In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato (vedi Assistenza) ; non usare prolunghe o prese multiple.Ad apparecchio installato, il cavo di alimentazione elettrica e la presa della corrente devono essere facilmente raggiungibili.Il cavo non deve subire piegature o compressioni.Se il cavo di alimentazione è danneggiato, deve essere sostituito dal costruttore o dal suo Servizio di Assistenza Tecnica, in modo da prevenire ogni rischio. (Vedi Assistenza) L’Azienda declina ogni responsabilità qualora queste norme non vengano rispettate. Posizionamento e livellamento 1. Posizionare la lavastoviglie su un pavimento piano e rigido. Compensare le irregolarità svitando o avvitando i piedini anteriori finché l’apparecchio non sia orizzontale. Un accurato livellamento dà stabilità ed evita vibrazioni e rumori.2. Prima di aver incassato la lavastoviglie incollare la striscia adesiva trasparente sotto al ripiano in legno per proteggerlo dall’ eventuale condensa.3. Sistemare la lavastoviglie facendo aderire i fianchi o lo schienale ai mobili adiacenti o alla parete. L’apparecchio può anche essere incassato sotto a un piano di lavoro continuo (vedi

foglio di Montaggio)

. 4. Per regolare l’altezza del piedino posteriore, agire sulla boccola esagonale di colore rosso presente nella parte inferiore, frontale, centrale della lavastoviglie, con una chiave a bocca esagonale apertura 8 mm., girando in senso orario per aumentare l’altezza e in senso antiorario per diminuirla. (vedere

foglio istruzioni incasso allegato alla documentazione)

Installazione MIN 40 cmMAX 80 cm IT18

Avvertenze per il primo lavaggio

Dopo l’installazione, rimuovere i tamponi posizionati sui cesti e

gli elastici di trattenimento sul cesto superiore

Impostazioni addolcitore acqua

Prima di avviare il primo lavaggio, impostare il livello di du-

rezza dell’acqua di rete.

(vedi capitolo Brillantante e sale rige-

Il primo caricamento del serbatoio dell’addolcitore deve avve-

nire con acqua, poi introdurre circa 1 Kg. di sale; è normale

che l’acqua fuoriesca.

Far partire un ciclo di lavaggio subito dopo.

Usare solo sale specifico per lavastoviglie.

Dopo il caricamento la spia MANCANZA SALE si spegne.

Il mancato riempimento del contenitore del sale, può

provocare il danneggiamento del dolcificatore dell’acqua e

dell’elemento riscaldante.

Capacità 10 coperti standard

vedi targhetta caratteristiche

vedi targhetta caratteristiche

Fusibile vedi targhetta caratteristiche

Questa apparecchiatura è

conforme alle seguenti

Direttive Comunitarie:

-93/68/EEC (CE Marking)

-2006/95/EC (Bassa Tensione)

-2004/108/EC (Compatibilità

La macchina, è dotata di segnali acustici/toni che avvisano

dell’avvenuto comando: accensione, fine ciclo ecc..

I simboli/spie/led luminosi presenti sul pannello comandi/

display, possono variare di colore, pulsare o essere a luce

Il display, visualizza informazioni utili relative al tipo di ciclo

impostato, alla fase di lavaggio/asciugatura, al tempo residuo,

alla temperatura ecc... ecc...

2. Irroratore superiore

4. Regolatore altezza cestello

5. Cestello inferiore

6. Irroratore inferiore

10. Vaschette detersivo e serbatoio brillantante

11. Targhetta caratteristiche

12. Pannello comandi tasto e spiaAvvio/Pausa/ Scaricospia mancanza brillantantespia mancanza salespia Rubinetto chiuso IT tasto e spiaOn-Off/Resettasto e spia Opzione Partenza Ritardatatasto e spia Selezione Programma spia Pastiglia Multifunzione (Tab)indicatore numero programma e tempo residuospia lavaggio Ecotasto e spia Opzione Sani Rinse/ Tab Display spia blocco tastitasto e spiaOpzione Mezzo Carico/ Sicurezza bambini20

IT Tabella Durezze AcquaAutonomia mediacontenitore sale con 1 lavaggio al giornolivello °dH °fH mmol/l mesi1 0 - 6 0 - 10 0 - 1 7 mesi2 6 - 11 11 - 20 1,1 - 2 5 mesi3 12 - 17 21 - 30 2,1 - 3 3 mesi4 17 - 34 31 - 60 3,1 - 6 2 mesi5 34 - 50 61 - 90 6,1 - 9 2/3 settimaneDa 0°f a 10°f si consiglia di non utilizzare sale. Con imposta-zione 5 la durata può prolungarsi. Usare solo prodotti specifici per lavastoviglie. Non usare sale alimentare o industriale.(Seguire le indicazioni riportate sulla confezione).Se si usa un prodotto multifunzione, si consiglia comunque di aggiungere il sale, specie se l’acqua è dura o molto dura. (Seguire le indicazioni riportate sulla confezione). Non aggiungendo né sale né brillantante è normale che le spie MANCANZA SALE e MANCANZA BRILLANTANTE rimangano accese. Caricare il sale rigenerante L’utilizzo del sale evita la formazione di CALCARE sulle stoviglie e su componenti funzionali della lavastoviglie. • E’ importante che il serbatoio del sale non sia mai vuoto.

• E’ importante effettuare l’impostazione della durezza dell’acqua. Il serbatoio del sale è posto nella parte inferiore della lavastoviglie (vedi Descrizione) e va riempito: • quando sul pannello/display si accende la spia MANCANZA SALE;

• vedi autonomia in tabella durezza acqua. 1. Estrarre il cesto inferiore e svitare il tappo del serbatoio in senso antiorario.2. Solo per il primo utilizzo: riempire il serbatoio di acqua fino al bordo.3. Posizionare l’imbuto (vedi figura) e riempire il serbatoio di sale fino al bordo (circa 1 kg); è normale che trabocchi un po’ d’acqua.4. Togliere l’imbuto, eliminare i residui di sale dall’imbocco; sciacquare il tappo sotto l’acqua corrente prima di avvitarlo. E’ consigliabile effettuare questa operazione ad ogni caricamento del sale. Chiudere bene il tappo, affinché nel serbatoio non entri detersivo durante il lavaggio (potrebbe danneggiarsi irrimediabilmente il dolcificatore).Quando è necessario caricare il sale, si consiglia di effettuare l’operazione prima dell’avvio del lavaggio. Impostazione durezza dell’acqua Per ottenere un perfetto funzionamento dell’addolcitore anticalcare, è indispensabile effettuare una regolazione in funzione della durezza dell’acqua dell’appartamento. il dato è reperibile presso l’Ente erogatore acqua potabile. Il valore impostato è pari ad una durezza media. • Accendere la lavastoviglie da tasto ON/OFF • Spegnere da tasto ON/OFF • Tenere premuto il tasto START/PAUSA 5 secondi, fino a quando si sentirà un beep.• Accendere da tasto ON/OFF • Il display visualizza il numero del livello di selezione corrente e la spia sale. • Premere il tasto P per selezionare il livello di durezza desiderato

(vedi tabella durezza).• Spegnere da tasto ON/OFF • Impostazione completata!(°dH = durezza in gradi tedeschi - °fH = durezza in gradi francesi - mmol/l = millimol/litro) Caricare il brillantante

Il brillantante facilita l’ASCIUGATURA delle stoviglie. Il serbatoio del brillantante va riempito: • quando sul pannello/display si accende la spia MANCANZA BRILLANTANTE • quando l’indicatore ottico presente sullo sportellino del contenitore “E”, passa da scuro a trasparente.1. Aprire il serbatoio ruotando il tappo “G” in senso antiorario.2. Versare il brillantante evitando che fuoriesca. Se accade, pulire subito con un panno asciutto.3. Riavvitare il tappo.Non versare MAI il brillantante direttamente all’interno della vasca. Regolare la dose di brillantante Se non si è soddisfatti del risultato dell’asciugatura, è possibile regolare la dose di brillantante. Girare il regolatore “F”. Si possono impostare fino ad un max. di 4 livelli in base al modello di lavastoviglie. Il valore impostato è pari ad un livello medio. • se sulle stoviglie ci sono striature bluastre, impostare verso i numeri bassi (1-2).• se sulle stoviglie ci sono gocce d’acqua o macchie di calcare impostare verso i numeri alti (3-4). Sale rigenerante e

Suggerimenti Prima di caricare i cesti, eliminare dalle stoviglie i residui di cibo e vuotare bicchieri e i contenitori dei liquidi rimasti. Non è necessario un risciacquo preventivo sotto acqua corrente.Sistemare le stoviglie in modo che siano ben ferme e non si ribaltino, i contenitori siano disposti con l’apertura rivolta in basso e le parti concave o convesse in posizione obliqua, per permettere all’acqua di raggiungere tutte le superfici e di defluire.Fate attenzione che coperchi, manici, padelle e vassoi non impediscano la rotazione degli irroratori. Disporre gli oggetti piccoli nel cestino delle posate.Le stoviglie in plastica e le padelle in antiaderente, tendono a trattenere maggiormente le gocce d’ acqua e quindi il loro grado di asciugatura risulterà inferiore a quello delle stoviglie in ceramica o acciaio.Gli oggetti leggeri (come i recipienti in plastica) devono essere preferibilmente posizionati sul cesto superiore e disposti in modo da non potersi muovere.Dopo aver caricato, assicurarsi che gli irroratori ruotino liberamente. Cesto inferiore Il cesto inferiore può contenere pentole, coperchi, piatti, insalatiere, posate ecc... Piatti e coperchi grandi vanno sistemati di preferenza ai lati del cesto.E’ consigliabile disporre le stoviglie molto sporche nel cesto inferiore poichè in questo settore i getti d’acqua sono più energici e permettono di ottenere migliori prestazioni di lavaggio. Cestino delle posate Il cestino delle posate è munito di griglie superiori per una migliore disposizione delle stesse. Deve essere posizionato solo nella parte anteriore del cesto inferiore. Cesto superiore Caricare stoviglie delicate e leggere: bicchieri, tazze, piattini, insalatiere basse. Ribaltine a posizione variabile Le ribaltine laterali sono posizionabili su tre altezze differenti per ottimizzare la disposizione delle stoviglie nello spazio del cesto.I calici possono essere posizionati stabilmente sulle ribaltine inserendo lo stelo del bicchiere nelle apposite asole. Per ottimizzare l’asciugatura, posizionare le ribaltine con l’inclinazione maggiore. Per variare l’inclinazione, sollevare la ribaltina, farla scorrere leggermente e posizionarla come desiderata.22

IT Regolare l’altezza del cesto superiore

Il cesto superiore è regolabile in altezza: in posizione alta quando

nel cesto inferiore si vogliono sistemare stoviglie ingombranti;

in posizione bassa, in modo da sfruttare gli spazi delle ribaltine

creando più spazio verso l’alto.

Si consiglia vivamente di non regolare in nessun caso la

posizione in altezza a cestello carico.

Non sollevare o abbassare MAI il cesto su un solo lato.

Se il cesto è dotato di Lift-Up

, sollevare il cesto

afferrandolo ai lati e muovere verso l’alto. Per tornare nella

posizione bassa, premere le leve (A) ai lati del cesto ed

accompagnare la discesa verso il basso.

Stoviglie non idonee

• Posate e stoviglie di legno.

• Bicchieri decorati delicati, stoviglie di artigianato artistico e di

antiquariato. Le loro decorazioni non sono resistenti.

• Parti in materiale sintetico non resistenti alla temperatura.

• Stoviglie di rame e stagno.

• Stoviglie sporche di cenere, cera, grasso lubrificante o

Le decorazioni su vetro, i pezzi di alluminio e argento durante il

lavaggio possono tendere a cambiare colore ed a sbiancarsi.

Anche alcuni tipi di vetro (per es. oggetti di cristallo) dopo molti

lavaggi possono diventare opachi.

Danni al vetro ed alle stoviglie

• Tipo di vetro e procedimento di produzione del vetro.

• Composizione chimica del detersivo.

• Temperatura dell’acqua del programma di risciacquo.

• Utilizzare solo bicchieri e porcellana garantiti dal produttore

come resistenti al lavaggio in lavastoviglie.

• Usare detersivo delicato per stoviglie.

• Estrarre bicchieri e posate dalla lavastoviglie al più presto

possibile dopo la fine del programma.23

Caricare il detersivo

Il buon risultato del lavaggio dipende anche dal corretto

dosaggio del detersivo, eccedendo non si lava in modo

più efficace e si inquina l’ambiente.

A seconda del grado di sporco, il dosaggio può essere

adattato al singolo caso con un detersivo in polvere o

Solitamente per uno sporco normale, utilizzare circa 25

gr. (detersivo in polvere), o 25ml (detersivo liquido). Se

si impiegano le pastiglie ne basta una.

Se le stoviglie sono poco sporche o sono state sciacquate

precedentemente sotto l’acqua, ridurre sensibilmente la

Per un buon risultato di lavaggio osservare anche le

istruzioni riportate sulle confezioni del detersivo.

In caso di ulteriori domande consigliamo di rivolgersi agli

uffici di consulenza dei produttori di detersivi.

Aprire il contenitore del detersivo azionando il pulsante D;

dosare il detersivo consultando la tabella dei programmi:

• in polvere o liquido: vaschette

A (detersivo per lavaggio) e B

(detersivo per prelavaggio)

• pastiglie: quando il programma

ne richiede 1, metterla nella

vaschetta A e chiudere il coperchio

C; quando ne richiede 2, mettere

la seconda sul fondo della vasca.

3. Eliminare i residui di detersivo dai bordi della vaschetta e

chiudere il coperchio C fino allo scatto.

Il contenitore detersivo si apre automaticamente in funzione

del programma, al momento opportuno.

Se vengono utilizzati detersivi combinati, è consigliato

utilizzare l’opzione TAB, che adegua il programma di

lavaggio, in modo da raggiungere sempre il migliore risultato

di lavaggio e di asciugatura possibile.

Utilizzare solo detersivo per lavastoviglie.

NON UTILIZZARE detersivi per lavaggio a mano.

Un utilizzo eccessivo di detersivo può lasciare residui di

schiuma a fine ciclo.

Le migliori prestazioni di lavaggio ed asciugatura, si

ottengono solo con l’utilizzo combinato di detersivo,

brillantante liquido e sale rigenerante.

Si consiglia di usare detersivi senza fosfati e senza

cloro che sono i più indicati per la tutela dell’ambiente.

Avviare la lavastoviglie 1. Premere il tasto ON-OFF.2. Aprire la porta e dosare il detersivo. (vedi caricare il detersivo).3. Caricare i cesti (vedi Caricare i cesti) e

chiudere la porta.4. Selezionare il programma in base alle stoviglie e al loro grado di sporco (vedi tabella dei programmi) premendo il tasto P.5. Selezionare le opzioni di lavaggio (vedi Progr. speciali ed Opzioni) . 6. Avviare premendo il tasto Avvio/Pausa.7. La fine del programma è segnalata da segnali acustici e il display visualizza END. Spegnere l’apparecchio premendo il tasto ON-OFF.8. Aspettare alcuni minuti prima di togliere le stoviglie, per evitare di scottarsi. Scaricare i cestelli iniziando da quello inferiore.Per ridurre il consumo di energia elettrica, in alcune condizioni di NON utilizzo prolungato, la macchina si spegne automaticamente.Se le stoviglie sono poco sporche o sono state sciacquateprecedentemente sotto l’acqua, ridurre sensibilmente la dosedel detersivo. Modifica del programma in corso In caso di errore durante la procedura di selezione del programma di lavaggio, il programma può essere modificato purché sia appena iniziato. Premendo e tenendo premuto il pulsante ON/OFF, spegnere la lavastoviglie. Accendere nuovamente la lavastoviglie con il tasto ON/OFF e selezionare il nuovo programma di lavaggio con le opzioni desiderate. Avviare il programma premendo il pulsante AVVIO/PAUSA. Aggiunta di stoviglie Senza spegnere la lavastoviglie, aprire la porta, facendo attenzione al vapore che ne fuoriesce, e posizionare le stoviglie all’interno. Chiudere la porta e premere il pulsante AVVIO/PAUSA: il programma inizierà dal punto in cui era stato interrotto. Interruzioni accidentali Se la porta viene aperta durante un programma di lavaggio oppure se si verifica un’interruzione dell’alimentazione elettrica, il programma si arresta. Una volta chiusa la porta o ripristinata l’alimentazione, per avviare nuovamente il programma dal punto in cui era stato interrotto, premere il pulsante AVVIO/PAUSA.24

I dati dei programmi sono misurati in condizioni di laboratorio secondo Norma europea EN 50242.

A seconda delle diverse condizioni di utilizzo, la durata e i dati dei programmi possono variare.

Programma Asciugatura Opzioni

Partenza Ritardata – Tab – Mezzo

Carico 01:40 10 0,95 5. Rapido No Partenza Ritardata – Tab 00:25 8,5 0,5 6. Ammollo No Partenza Ritardata – Mezzo Carico 00:10 4,0 0,01 Indicazioni per la scelta dei programmi e dosaggio del detersivo

1. Stoviglie normalmente sporche. Programma standard: il più efficiente in termini di consumo combinato di acqua ed energia.

4 gr/ml** + 21 gr/ml - 1 Tab

(**Quantità di detersivo del prelavaggio)

2. Programma consigliato per stoviglie molto sporche, adatto in particolare a pentole e padelle (da non utilizzare con i pezzi delicati).

3. Stoviglie e pentole normalmente sporche. 4 gr/ml** + 21 gr/ml - 1 Tab

4. Ciclo per i pezzi delicati, maggiormente sensibili alle alte temperature, quali tazze e bicchieri. 25 gr/ml – 1 Tab

5. Ciclo rapido da utilizzare per stoviglie poco sporche senza residui di cibo secchi. (ideale per 2 coperti) 21 gr/ml – 1 Tab

6. Per stoviglie da lavare in un momento successivo. No detersivo

Consumi di stand-by: Consumo di left-on mode: 5 W - consumo di off mode: 0,5 W.25

IT Programmi speciali

ed Opzioni Note: le migliori prestazioni dei programmi “1 Ora” e “Rapido”, si ottengono preferibilmente rispettando il numero di coperti specificati.Per consumare di meno usa la lavastoviglie a pieno carico.Nota per i laboratori di Prove: per informazioni sulle condizioni della prova comparativa EN, farne richiesta all’indirizzo: contact@whirlpool.com Blocco di sicurezza bambini Una pressione lunga del pulsante MEZZO CARICO attiva la funzione BLOCCO DI SICUREZZA. Questa funzione blocca il pannello di controllo. Per disattivarla, esercitare nuovamente una pressione lunga sul pulsante. Scarico Per interrompere e annullare il programma attivo, è possibile utilizzare la funzione di scarico.Una pressione lunga del pulsante AVVIO/PAUSA attiva la funzione DRAIN OUT (SCARICO). Il programma attivo sarà interrotto e l'acqua presente all'interno della lavastoviglie scaricata. Mezzo Carico Se le stoviglie sono poche, si può effettuare il mezzo carico risparmiando acqua, energia e detersivo. Selezionare il programma, premere il tasto MEZZO CARICO la spia si illumina. Un’ulteriore pressione del tasto MEZZO CARICO deseleziona l’opzione.E’ possibile dimezzare la quantità di detersivo. Opzione Risciacquo Igienico (Sani Rinse) Questa opzione consente l’utilizzo di temperature più elevate. Dopo aver selezionato il programma di lavaggio, premere il tasto Sani Rinse, la spia si illumina. Per deselezionare l’opzione, ripremere lo stesso tasto. Ideale per lavare stoviglie resistenti e biberon. Attenzione: le stoviglie ed i piatti a fine ciclo potrebbero risultare molto caldi.L’opzione Sani Rinse comporta l’allungamento del programma. Opzione Pastiglia Multifunzione (Tab) Una pressione lunga del pulsante Sani Rinse attiva la funzione TAB. Con questa opzione viene ottimizzato il risultato di

lavaggio ed asciugatura. Per disattivarla, esercitare nuovamente una pressione lunga sul pulsante.L’opzione “Pastiglia Multifunzione”, comporta l’allungamento del programma. Opzioni di lavaggio Le OPZIONI possono essere impostate, modificate o azzerate solo dopo aver scelto il programma di lavaggio e prima di aver premuto il tasto Avvio/Pausa.Possono essere selezionate solo le opzioni compatibili al tipo di programma scelto. Se un’opzione non è compatibile con il programma selezionato, (vedi tabella programmi) il led relativo lampeggia velocemente 3 volte.Se viene selezionata un’opzione incompatibile con un’opzione precedentemente impostata, questa lampeggia 3 volte, e si spegne, mentre rimane accesa l’ultima impostazione scelta.Per deselezionare un’opzione erroneamente impostata, premere di nuovo sul tasto corrispondente. Opzione Partenza Ritardata È possibile ritardare l’avvio del programma per un tempo compreso tra 0:30 e 24 ore.1. Selezionare il programma richiesto e qualsiasi opzione necessaria. Per ritardare l’avvio del programma premere (ripetutamente) il tasto PARTENZA RITARDATA. Regolabile da 30 minuti a 24 ore. A ogni pressione del tasto, il ritardo di avvio aumenta di: 30 minuti se la selezione è inferiore alle 4 ore, 1 ora se la selezione è inferiore alle 12 ore, 4 ore se la selezione è superiore alle 12 ore. Se la pressione prolun-gata sul tasto eccede il valore di 24 ore, l’opzione di avvio ritardato si disattiva.2. Premere il tasto AVVIO/PAUSA: Il timer inizia il conto alla rovescia3. Una volta trascorso questo periodo di tempo, la corri-spondente spia si spegne e il programma si avvia automa-ticamente.Se al momento del conto alla rovescia si preme nuovamente il tasto AVVIO/PAUSA, l’opzione PARTENZA RITARDATA si disattiva e il programma selezionato si avvia automaticamente. Non è possibile impostare la Partenza Ritardata a ciclo avviato.26

IT Manutenzione e cura

Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell’acqua dopo ogni lavaggio per

eliminare il pericolo di perdite.

• Staccare la spina dalla presa di corrente quando si pulisce

la macchina e durante i lavori di manutenzione.

Pulire la lavastoviglie

• La superficie esterna e il pannello di controllo possono

essere puliti con un panno inumidito con acqua non

abrasivo. Non usare solventi

• La vasca interna può essere pulita da eventuali macchie

con un panno imbevuto di acqua e poco aceto.

Evitare i cattivi odori

• Lasciare sempre socchiusa la porta per evitare il ristagno

• Pulire regolarmente le guarnizioni perimetrali di tenuta della

porta e delle vaschette detersivo con una spugnetta umida.

Si eviteranno così ristagni di cibo, principali responsabili

Pulire gli irroratori

Può succedere che residui di cibo si attacchino agli irroratori

e ostruiscano i fori da cui esce l’acqua: di tanto in tanto è

bene controllarli e pulirli con uno spazzolino non metallico.

I due irroratori, sono entrambi smontabili.

Per smontare l’irroratore

superiore, occorre svitare girando

in senso antiorario la ghiera di

plastica.L’irroratore superiore,

va rimontato con la parte con il

maggior numero di fori rivolta

L’irroratore inferiore si smonta

tirandolo verso l’alto.

Pulizia del filtro entrata acqua

Se i tubi dell’acqua sono nuovi o sono rimasti per lungo tempo

inattivi, prima di fare l’allacciamento, far scorrere l’acqua fino

a che diventi limpida e sia priva di impurità. Senza questa

precauzione, c’è il rischio che il punto dove entra l’acqua si

intasi, danneggiando la lavastoviglie.

Periodicamente, pulire il filtro entrata acqua posizionato

all’uscita del rubinetto.

- Chiudere il rubinetto dell’acqua.

- Svitare l’estremità del tubo di carico acqua, togliere il filtro e

pulirlo delicatamente sotto un getto di acqua corrente.

- Inserire nuovamente il filtro e avvitare il tubo.

Il gruppo filtrante è formato da tre filtri che puliscono l’acqua

di lavaggio dai residui di cibo e la rimettono in circolo: per

avere buoni risultati di lavaggio è necessario pulirli.

Pulire i filtri con regolarità.

La lavastoviglie non deve essere usata senza filtri o con

• Dopo alcuni lavaggi, controllare il gruppo filtrante e se

necessario pulirlo accuratamente sotto acqua corrente,

aiutandosi con uno spazzolino non metallico, seguendo le

istruzioni sotto riportate:

1. ruotare in senso antiorario il filtro cilindrico C ed estrarlo

2. Estrarre il bicchiere filtro B facendo una leggera pressione

sulle alette laterali (Fig. 2);

3. Sfilare il piatto filtro inox A. (fig. 3).

4. Ispezionare il pozzetto ed eliminare eventuali residui di

cibo. NON RIMUOVERE MAI la protezione della pompa di

lavaggio (particolare di colore nero) (fig.4).

Dopo la pulizia dei filtri, rimontare il gruppo filtrante e

ricollocarlo correttamente nella sua sede; è fondamentale

per un buon funzionamento della lavastoviglie.

Se ci si assenta per lunghi periodi

• Staccare i collegamenti elettrici e chiudere il rubinetto

• Lasciare socchiusa la porta.

• Al rientro, fare un lavaggio a vuoto.27

IT Anomalie e rimedi

Può accadere che l’apparecchio non funzioni. Prima di telefonare all’Assistenza controllare che non si tratti di un problema

facilmente risolvibile aiutandosi con il seguente elenco.

Anomalie: Possibili cause / Soluzione:

La lavastoviglie non parte o

non risponde ai comandi

• Spegnere la macchina con il tasto ON/OFF, riaccendere dopo un minuto circa e reimpostare

• La spina non è ben inserita nella presa di corrente.

• La porta della lavastoviglie non è ben chiusa.

La porta non si chiude • Verica che i cesti siano inseriti no in fondo.

• La serratura è scattata; spingere energicamente la porta no a sentire il “clack”.

La lavastoviglie non scarica

• Il programma di lavaggio non è ancora terminato.

• Il tubo di scarico dell’acqua è piegato (vedi Installazione).

• Lo scarico del lavello è ostruito.

• Il ltro è intasato da residui di cibo.

La lavastoviglie fa rumore. • Le stoviglie sbattono tra loro o contro gli irroratori. Posizionare le stoviglie

• Eccessiva presenza di schiuma: il detersivo non è dosato adeguatamente o non è

idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzo). Non prelavare a mano le

Su stoviglie e bicchieri ci sono

depositi calcarei o una patina

• Manca il sale rigenerante.

• La regolazione della durezza dell’acqua non è adeguata; aumentare i valori. (vedi

Brillantante e sale).

• Il tappo del serbatoio del sale non è chiuso bene.

• Il brillantante è esaurito o il dosaggio è insufciente.

Su stoviglie e bicchieri ci sono

striature o sfumature bluastre.

• Il dosaggio del brillantante è eccessivo.

Le stoviglie sono poco asciutte. • È stato selezionato un programma senza asciugatura.

• Il brillantante è esaurito. (vedi Brillantante e sale).

• La regolazione del brillantante non è adeguata.

• Le stoviglie sono in materiale antiaderente o in plastica; è normale la presenza di gocce

Le stoviglie non sono pulite. • Le stoviglie non sono sistemate correttamente.

• Gli irroratori non sono liberi di ruotare, bloccati da stoviglie.

• Il programma di lavaggio è troppo blando (vedi Programmi).

• Eccessiva presenza di schiuma: il detersivo non è dosato adeguatamente o non

è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzo).

• Il tappo del brillantante non è stato chiuso correttamente.

• Il ltro è sporco o intasato (vedi Manutenzione e cura).

• Manca il sale rigenerante (vedi Brillantante e sale).

La lavastoviglie non carica

• Manca l’acqua nella rete idrica o il rubinetto è chiuso.

• Il tubo di carico dell’acqua è piegato (vedi Installazione). Riprogrammare la macchina e

• I ltri sono intasati; è necessario pulirli.

• Lo scarico è intasato; è necessario pulirlo.

• Dopo aver effettuato le operazioni di verica e pulizia, spegnere ed accendere la lavastovi-

glie e far ripartire un nuovo ciclo di lavaggio.

• Se il probblema persiste, chiudere il rubinetto dell’acqua, staccare la spina e contattare il

centro assistenza.28

If the appliance must be moved at any time, keep it in an

- Viale Guido Borghi, 27
