GEBRUIKSAANWIJZING GZTA 2155X Ground Zero

De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke bepalingen geregeeld. Een retourzending kan alleen na duidelijke afspraak en in de originele verpakking plaatsvinden.SVP een aankoopoon en een duidelijke storingsomschrijving bijvoegen.Van garantie uitgesloten zijn defecten door overbelasting, onkundig gebruik, of door deelname aan wedstrijden (SPL) ontstaan zijn.

Wij behouden ons het recht om de nodige veranderingen of verbeteringen aan het product door te voeren zonder de klant hierover te informeren.

De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke bepalingen geregeeld. Een retouzending kan alleen na duidelijke afspraak en in de originele verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving bijvoegen.Van garantie uitgesloten zijn defecten door overbelasting, onkundig gebruik, of door deelname aan wedstrijden (SPL) ontstaan zijn.

Wij behouden ons het recht om de nodige veranderingen of verbeteringen aan het product door te voeren zonder de klant hierover te informeren.

De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke bepalingen geregeld. Een retourzending kan alleen na duidelijke afspraak en in de originele verpakking plaatsvinden.SVP een aankoopoon en een duidelijke storingsomschrijving bijvoegen.Van garantie uitgesloten zijn defecten door overbelasting, onkundig gebruik, of door declnarrie aan wedstrijden (SPL) ontstaan zijn.

Wij behouden ons het recht om de nodige veranderingen of verbeteringen aan het product door te voeren zonder de klant hierover te informeren.

SVP Zorgvuldig lezen!

Bedankt dat u voor een versterker heeft gekozen van het merk Ground Zero.

Uitvoerings kenmerken

• 4 Ohm / 2 Ohm stabiel Stereo
• Mosfet Voedings gedeelte
• Inschakel en Protectie weergave via LED
• 12dB Bass boost regelbaar (45Hz)
- Highpass regelbaar
- Lowpass regelbaar
• Regelbare Ingangsgevoeligheid
• Inschakelvertraging
• Bas afstands bediening (GZTA 2255X)
• Temperatuur / Kortsluiting / Overbelastings beveiliging

Benodigde materialen

• Kruis schmevendraier
• Boor Machine, 3 mm metaal boor
• Bevestigingsschroeven
• Stroomkabel min. 16 mm²
• Massakabel min 16 mm ^3
• Luidsprekerkabel min. 2 x 2,5 mm²

Opgelet!

• Voor installatie accu afsluiten, let hierbij op de voorwaarden van de voertuig leverancier
- Let op met de montage dat u niet in de benzinetank boort, remicidingen of andere kritdeke delen.
- Kabels nooit over scherpe kanten leggen. Het is aan te bewelen een buffercondensator van ten minste 1 Farad voor evt. spanningsverliezen te installeren.

Waarschuwing!

Hoogvermogen versterkers kunnen uw gehoor beschadigen

Let altijd op dat u huipdiensten altijd kunt waarnemen, door uw geluidsnivo daarop aan te passen.

Planning

Voor de inbouw de volgende punten in acht nemen:

a) Zoek een Inbouwplaats die de versterker geen schade opleverd, zong ervoor dat de versterker goed kan koelen.
b) Sluit deze versterker altdjd direkt met de RCA van uw radio aan.

Inbouw van de versterker:

a) Plaats de verslerker zo, zodat kabels makkelijk en zonder spanning aan de verslerker bevestigd kunnen worden
b) Gebruik de versterker als sjabloon om de uiteindelijke inbouwplaats te bepalen, zet de versterker altijd met 4 schroeven vast.

Waarschuwing:

Zorg ervoor dat u de versterker installeerd zonder spanning op de kabels, monteer in de voedingskabels altijd de aanbevolen zekering op maxmaal 30cm vanaf de accu.

Mocht het nodig zijn een zekering in de versterker te wisselen gebruik dan altijd dezelfde waarde als aangogewen. Bij verkeerde zekering waarden kan er ernstige schade aan de versterker ontstaan die buiten uw gararde vallen.

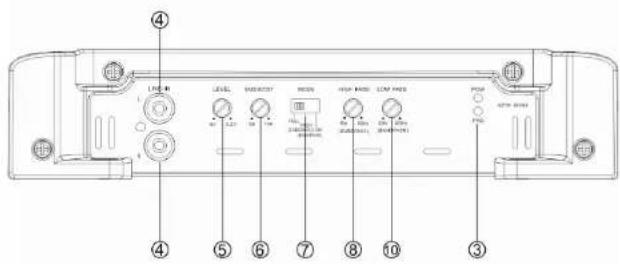

Instellingen en funkties - GZTA 2155X

GZTA 2155X

1	Luldspreker	Aansluiting tiv subwoofer
2	Stroomaansluittingen	GND -> MassaREM -> RemoteBATT -> +12 Volt
3	LED	Groon - OKRood - foutr
4	Cinch Ingang	Dirikt varbinden aan RCA uit van uw radio.
5	Input Levelregelaar Regelen van de ingangsgewolgnoid
6	Bass Boost Regelaar	Bopelon van het bass boost nivo 0 tot +12 dB.
7	Mode Schakelaar	Slei het filter naar vers inLPF - Alleen Bas freq. (40Hz - 4000Hz).FULL - Volledig frec. bereik.HPF - Alleen mild-hoog (boven 5 Hz tot 500 Hz).Een bandpass filter krijgt u als u subsonic en lowpass inschakeld tussen 5 en 4000 Hz.
8	High Pass Regelaar (Subsonic)	Bij filter instelling op highpass kunt u deze regelen tussen 5 en 500 Hz.
9	Remote Control ingang	Voor de aansluiting van de externe bas regelaar
10	Low Pass Rogelaar	Voor subwoofer en kickwoofor toepassingen; Er worden alleen de frequencies tussen 40-400Hz woorgegeven (afhankelijk van de instelling van het LPF Filter) Zeit de filterschakelaar op "LOW"en stel de regelaar af op de gewerste frequentie.Bij do LPF instelling is tevens hot Highpass (Subsonic filter j) geactwoordHiermce heeft u een bandpass filter van 5 tot 4000Hz.

Inschakelen van de versterker

De versterker schakeld automatisch binnen enkele seconden na het inschakelen van de radio in.
BIJ oververhitting schakeld de versterker automatisch uit (ca. 80°C).

Instelling ingangsnivo

1. LEVEL (MIN/MAX): naar links draaten en kompleet op Min zelten
2. Radio op 2/3 geluidsnivo instellen
3. LEVEL (MIN/MAX): naar rechts draaien voor het gewerste nivo

Luidspreker aansluitingen Tri-Mode

Deze versterkers kunt u Tri-Mode aansturen

D.m.v condensatoren tussen de luidsprekers en een spoel tussen de subwoofer.

Hieronder ziet u de tabel van de te gebruiken waardes.

Waardes voor 6dB Passief filtering

Frequency	Spoel Kondensator
80 Hz 7,5 mH	470 uF
100 Hz 6,5 mH	330 uF
120 Hz 5,5 mH	370 uF
150 Hz 4 mH	220 uF

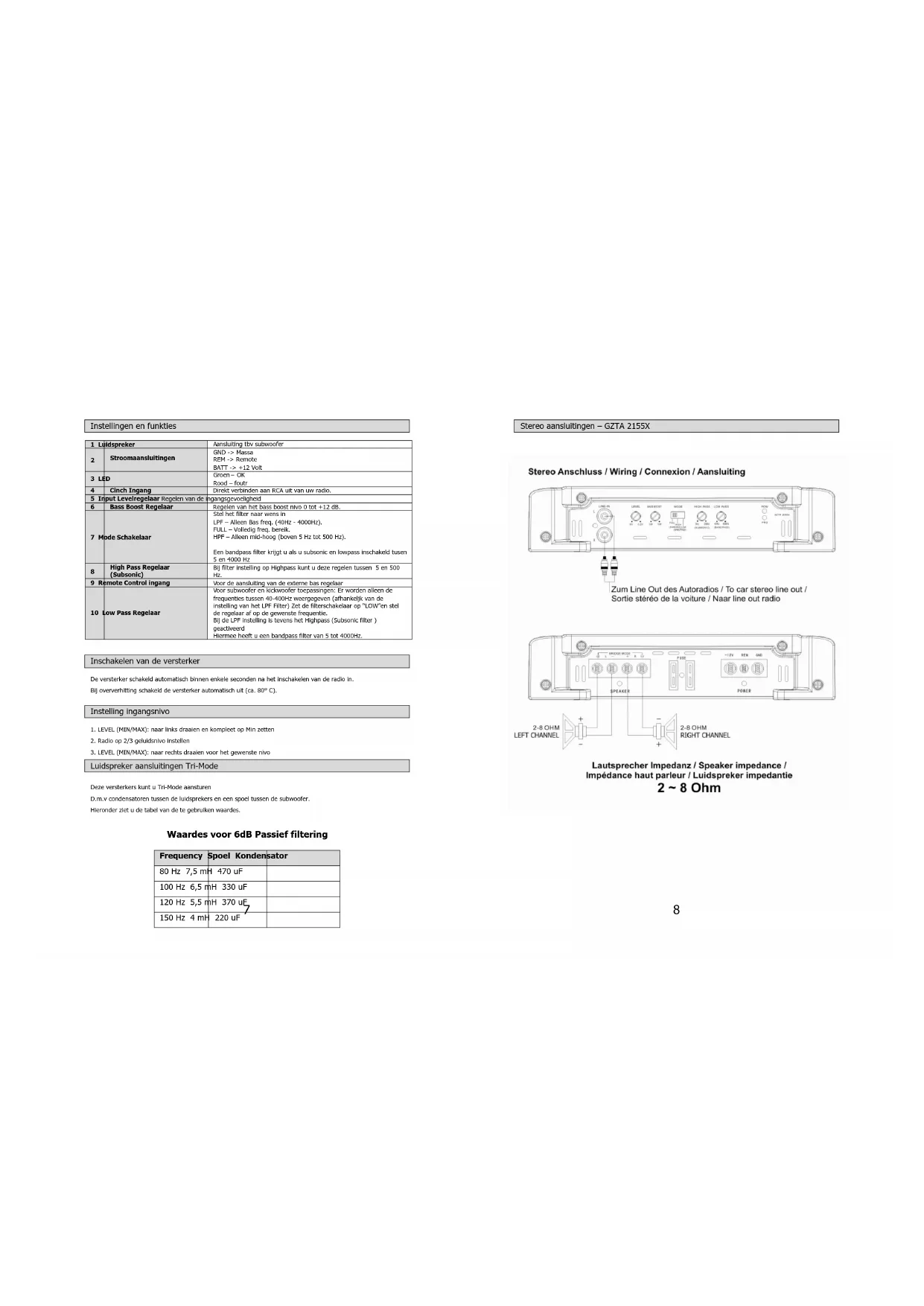

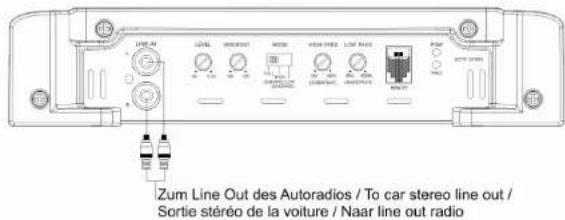

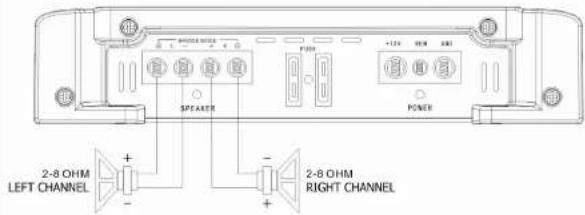

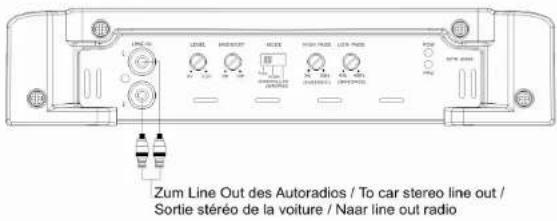

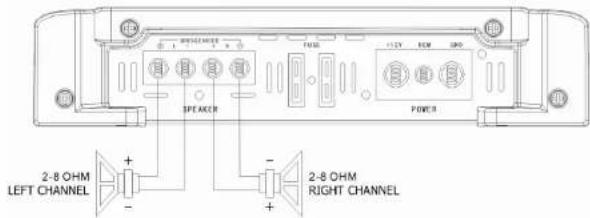

Stereo aansluitingen - GZTA 2155X

Stereo Anschluss / Wiring / Connexion / Aansluiting

Zum Line Out des Autoradios / To car stereo line out / Sortie stéréo de la voiture / Naar line out radio

2-8 OHM LEFT CHANNEL + - 2-8 OHM RIGHT CHANNEL

Lautsprecher Impedanz / Speaker impedance /

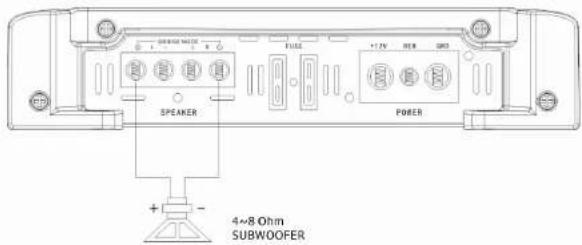

Mono aansluitingen - GZTA 2155X

Mono Anschluss / Wiring / Connexion / Aansluiting

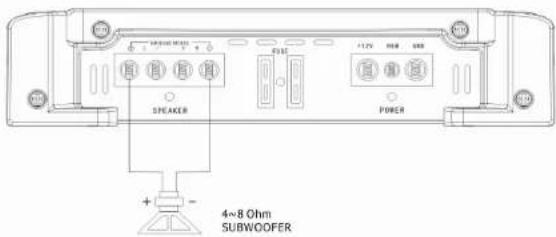

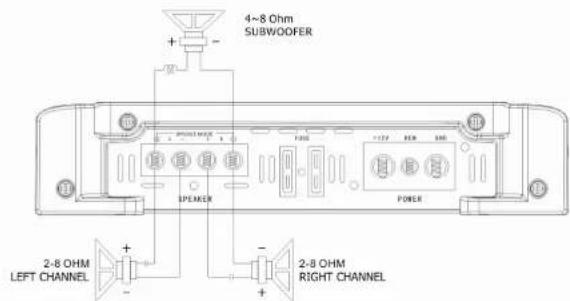

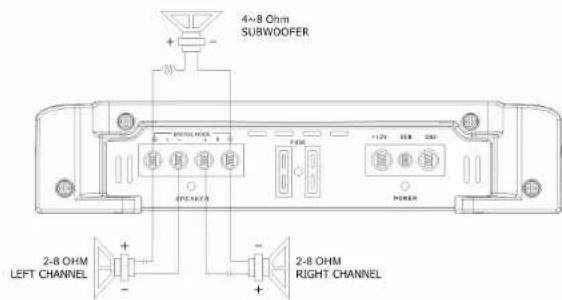

Trimode aansluitingen - GZTA 2155X

Trimode Anschluss / Wiring / Connexion / Aansluiting

4×8 Ohm SUBWOOFER 2-8 OHM LEFT CHANNEL + - 2-8 OHM RIGHT CHANNEL

Stereo aansluitingen - GZTA 2255X

Stereo Anschluss / Wiring / Connexion / Aansluiting

Zum Line Out des Autoradios / To car stereo line out / Sortie stéréo de la voiture / Naar line out radio

2-8 OHM LEFT CHANNEL + - 2-8 OHM RIGHT CHANNEL

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie 2 \~ 8 Ohm

Mono aansluitingen - GZTA 2255X

Mono Anschluss / Wiring / Connexion / Aansluiting

SPEAKER +1.2V 30Hz 50Hz POWER + - 4×8 Ohm SUBWOOFER

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie 4 \~ 8 Ohm

Trimode aansluitingen - GZTA 2255X

Trimode Anschluss / Wiring / Connexion / Aansluiting

4~8 Ohm SUBWOOFER SPEAKER POWER 2-8 OHM LEFT CHANNEL + - 2-8 OHM RIGHT CHANNEL

Spule / Inductor / Filtre Pass bas / Spoel Lowpass Filter
Kondensator / Capacitor / Condensateur / Condensator Highpass Filter

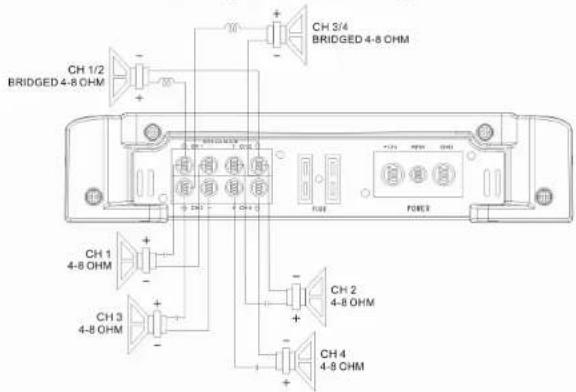

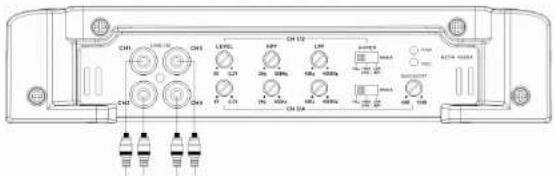

Stereo aansluitingen - GZTA 4125X

Stereo Anschluss / Wiring / Connexion / Aansluiting

CM 124 CM 123 CM 122 CM 121 CM 120 CM 119 CM 118 CM 117 CM 116 CM 115 CM 114 CM 113 CM 112 CM 111 CM 110 CM 109 CM 108 CM 107 CM 106 CM 105 CM 104 CM 103 CM 102 CM 101 CM 100 CM 99 CM 98 CM 97 CM 96 CM 95 CM 94 CM 93 CM 92 CM 91 CM 90 CM 89 CM 88 CM 87 CM 86 CM 85 CM 84 CM 83 CM 82 CM 81 CM 80 CM 79 CM 78 CM 77 CM 76 CM 75 CM 74 CM 73 CM 72 CM 71 CM 70 CM 69 CM 68 CM 67 CM 66 CM 65 CM 64 CM 63 CM 62 CM 61 CM 60 CM 59 CM 58 CM 57 CM 56 CM 55 CM 54 CM 53 CM 52 CM 51 CM 50 CM 49 CM 48 CM 47 CM 46 CM 45 CM 44 CM 43 CM 42 CM 41 CM 40 CM 39 CM 38 CM 37 CM 36 CM 35 CM 34 CM 33 CM 32 CM 31 CM 30 CM 29 CM 28 CM 27 CM 26 CM 25 CM 24 CM 23 CM 22 CM 21 CM 20 CM 19 CM 18 CM 17 CM 16 CM 15 CM 14 CM 13 CM 12 CM 11 CM 10 CM 9 CM 8 CM 7 CM 6 CM 5 CM 4 CM 3

Gebrugd - GZTA 4125X

Trimode aansluitingen - GZTA 4125X

Trimode Anschluss / Wiring / Connexion / Aansluiting

CH 1/2 BRIDGED 4-8 OHM CH 3/4 BRIDGED 4-8 OHM CH 1 4-8 OHM CH 2 4-8 OHM CH 3 4-8 OHM CH 4 4-8 OHM

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie 4 \~ 8 Ohm

Technische data

Model GZTA 2155X GZTA 2255X GZTA 4125X
Typ	2 Kanaal Class A/B 2 Kanaal Class A/B 4 Kanaal Class A/B
RMS Power @ 4 ΩCEA Standard CEA-2006-A	2 x 100 W (2% THD+K)	2 x 150 W (2% THD+K)
RMS Power @ 2 ΩCEA Standard CEA-2006-A	2 x 150 W (2% THD+K)	2 x 250 W (2% THD+K)
RMS Power @ 4Ω LinkmodeCEA Standard CEA-2006-A	1 x 300 W (2% THD+K)1 x 400 W (10% THD+K)	1 x 500 W (2% THD+K)1 x 600 W (10% THD+K)
Dempingsfaktor	>100
Signal to noise Ratio	>70 dB
Lowpass filter	40 Hz - 4000 Hz
Highpass filter	5 Hz - 500 Hz
Bandpass filter	5 Hz - 4000 Hz
Bass boost	0 ~ +12 dB (45 Hz) 0 ~	+12 dB (45 Hz)
Frequency bereik	5 Hz - 38 KHz(± 1 dB)
Ingangsgevoeligheid	200 mV - 9 V(± 5%)
THD	< 0,08 % < 0,08 % < 0,09 %
Bass Remote		√
Zekering	2 x 20A 2 x 30A 2 x 35A
AfmetingenB x H x L mm	232 x 49 x 230 332 x 49 x 230 332 x 49 x 230
AfmetingenB x H x L inch	9.13" x 1.93" x 9.06"	13.07" x 1.93" x 9.06"

Als er iets niet werkt

Probleen Kontrolle	Viat le gorn
Goen goluid Brand de PWR LED? Controleer zokering		Controeder remote spanning+12Volt ControicronMassa Controkeren
		Brand de PROTECTIE LED? Kortsuiting aan luidspreker uitgang ,oververnit, te lage spanning
Versterker schakelt niet in	Goen stroomtoevoer Controleer zokering	+12Volt ControderenMassa Controderen
	Geen spanning op remote Controleer remote spanning
Versterker schakelt bij bep. Geluidsdierkte af.	Luidspreker Impedantie controleren Controeder of de luidspreker Impedantie niet onder de 1 Ohm komt (gebrugd 2 Ohm)
Geen geluid uit 1 kanaal	Cinch/fuldsprekerkabel controleren Evt. Kabel of stekker beschedigd
