Tipo de producto	Amplificador de audio para automóvil de 2 canales
Marca	Ground Zero
Modelo	GZTA 2155X
Impedancia de los altavoces	2 a 8 ohmios
Alimentación	12V CC (vehículo)
Fusible recomendado	Fusible del mismo valor que el original (tipo no especificado)
Refuerzo de graves	Conmutador de 0 a +12 dB (45 Hz)
Filtro pasa altos	Variable de 5 a 500 Hz (Subsónico)
Filtro pasa bajos	Variable de 40 a 4000 Hz
Sensibilidad de entrada	Variable (ajuste de ganancia)
Indicadores LED	Verde (encendido) / Rojo (protección)
Protección	Temperatura, cortocircuito, sobrecarga
Sección de cable de alimentación recomendada	Mín. 10 mm²
Sección de cable de altavoz recomendada	Mín. 2 x 1,5 mm²
Dimensiones (aprox.)	200 x 150 x 50 mm
Peso (aprox.)	2 kg
Mantenimiento y limpieza	Limpiar con un paño seco y suave. Evitar líquidos.
Seguridad	Desconectar la batería antes de la instalación. No perforar tanques ni frenos.
Piezas de repuesto y reparabilidad	Fusibles reemplazables. Control remoto de graves opcional. Garantía limitada.
Información general	Amplificador de la serie Titanium. Diseñado para uso móvil.

Preguntas frecuentes - GZTA 2155X Ground Zero

¿Cuál es la impedancia mínima de los altavoces para este amplificador?

La impedancia mínima es de 2 ohmios por canal en modo estéreo y de 4 ohmios en modo mono (puente).

¿Cómo conectar el amplificador a la radio del coche?

Utilice cables RCA de calidad. Conecte la salida de preamplificación de la radio a las entradas RCA del amplificador. Asegúrese de que el cable REM esté conectado a la señal de control remoto de la radio.

¿Qué significa el indicador rojo en el amplificador?

El indicador rojo indica que la protección está activada. Verifique las posibles causas: cortocircuito de los altavoces, sobrecalentamiento o impedancia demasiado baja. El amplificador se apaga automáticamente.

¿Cómo ajustar correctamente la ganancia de entrada?

Coloque el regulador 'INPUT LEVEL' en MIN. Aumente el volumen de la radio a 2/3 del máximo. Luego gire el regulador hasta obtener un sonido agradable sin distorsión.

¿Cuál es la potencia de salida del amplificador?

Las especificaciones de potencia no se proporcionan en el manual. En general, un amplificador de 2 canales de esta gama entrega aproximadamente 100W a 200W RMS por canal bajo 4 ohmios.

¿Puedo usar un subwoofer con este amplificador?

Sí, en modo mono (puente) o en modo estéreo con un filtro pasa bajos. Use el conmutador 'Selección de modo' en LPF y ajuste la frecuencia de corte (40-4000 Hz).

¿Qué tipo de cable de alimentación se necesita?

Utilice un cable de alimentación de sección mínima de 10 mm² para +12V y tierra. Se recomienda un cable de tierra de la misma sección.

¿Cómo instalar el amplificador en el vehículo?

Elija una ubicación con buena circulación de aire. Use el amplificador como plantilla para perforar 4 agujeros de fijación. Fíjelo con los tornillos suministrados. Pase los cables lejos de bordes afilados.

¿Qué hacer si el amplificador no se enciende?

Verifique el fusible, la conexión +12V, la tierra y el cable REM. Asegúrese de que la radio esté encendida y envíe una señal de control remoto.

¿Es posible usar un control remoto de graves?

Sí, en el modelo GZTA 2255X (4 canales), se incluye un control remoto de graves. Para el GZTA 2155X, no se menciona, pero puede agregar un controlador externo si es compatible.

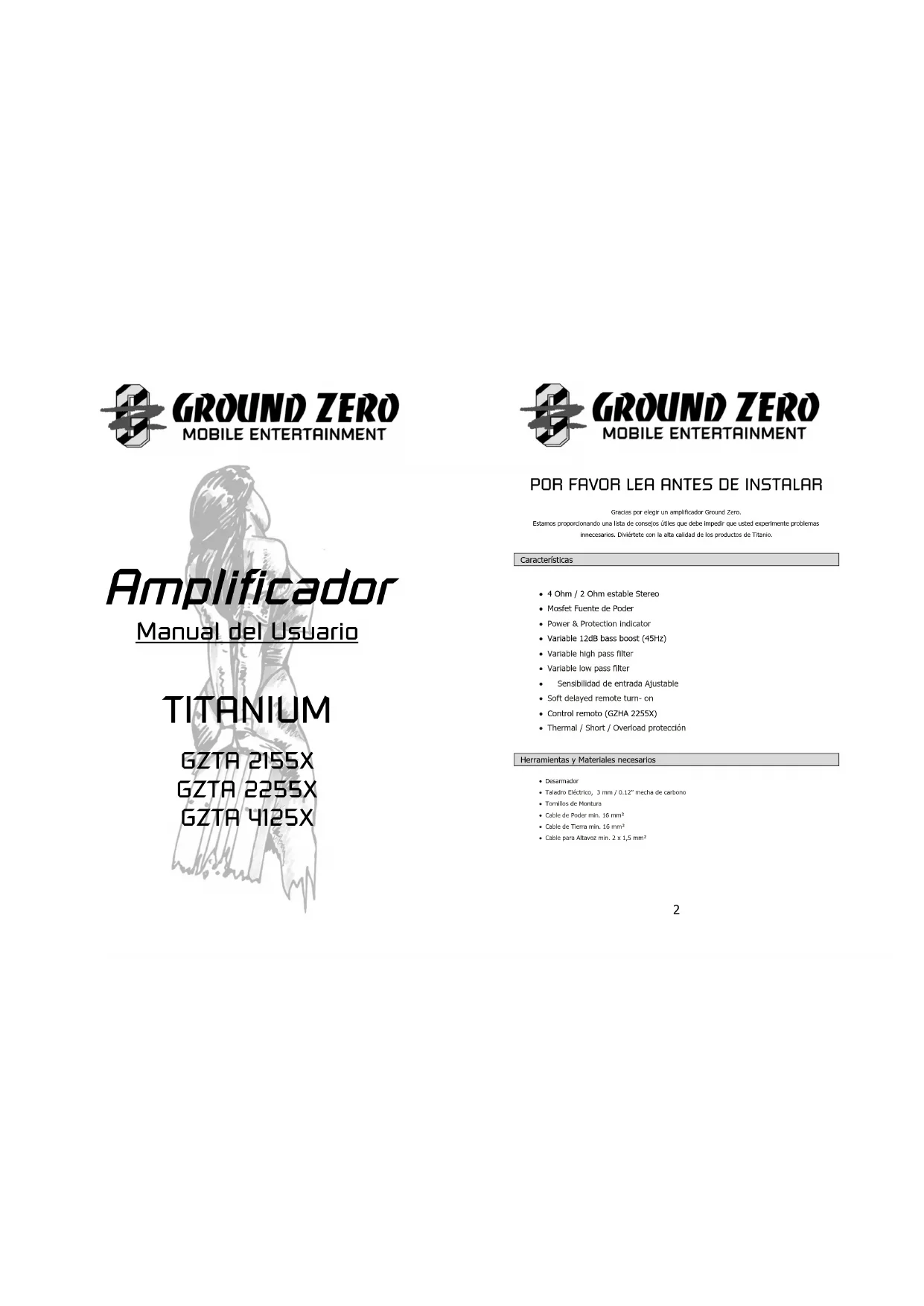

MANUAL DE USUARIO GZTA 2155X Ground Zero

Gracias por elegir un amplificador Ground Zero.

Estamos proporcionando una lista de consejos útiles que debe impedir que usted experimente problemas

Innecesarios. Diviertete con la alta calidad de los productos de Titanio.

Características

• 4 Ohm / 2 Ohm estable Stereo
- Mosfet Fuente de Poder
• Power & Protection Indicator
• Variable 12dB bass boost (45Hz)
• Variable high pass filter
• Variable low pass filter
• Sensibilidad de entrada Ajustable
- Soft delayed remote turn-on
• Control remoto (GZHA 2255X)
• Thermal / Short / Overload protección

Herramientas y Materiales necesarios

• Desarmador
- Taladro Eléctrico, 3 mm / 0.12" mecha de carbono
• Tornillos de Montura
• Cable de Poder min. 10 mm ^3
• Cable de Tierra min. 16 mm²
- Cable para Altavoz min. 2 x 1,5 mm ^2

Por favor tome atención!

• Como medida de precaución, es aconscíable desconocitar la batería del vehículo antes de realizar la conexión del cablecado de alimentación 12 Voltos (véase el manual de usuario de su vehículo para más información).
• Por favor, tenga especial cuidado al taladrar el metal del vehículo. Su tanque de combustible o líneas de freno puede ser dañada por punción con la broca - esto podría causar daños o averlas de sus vehículos y sus sistemas operativos.
• Nunca pase cables por enclima de los ángulos agudos o afilados. Es recomendable amortiguar la fuente de alimentación del amplificador con un capacitador de min. 1 feradio para gerardizar un funcionamiento estable de voltaje.

ATENCION!

Los sistemas de alta potencia de audio en un vehículo sin capares de generar los niveles de presión sonora equivalentes a "Live Concert". La exposición continua a niveles excesivamente altos de volumen puede causar pérdida de audición o daños. Además, la oporcación de un vehículo de motor mientras se escucha a los equipos de audio a un volumen muy alto puede perjudicar su capacidad para ol sonidos externos, tales como: bodinas, señales de advertencia, o veículos de emergencia, lo que constituye un peligre para el tráfico potencial. En areas de su seguridad, Electrónica de Consumo recomienda escuchar al volumen más bajo posible durante la conducción.

Planificación de su Sistema

Antes de comenzar la instalación, considere lo siguiente:

a. Si tiene previsto ampliar el sistema mediante la adición de otros componentes en el futuro, asegúrese de dejar un espacio adecuado, y que se cumplen con los requisitos de refrigeración.
b. Si la radio o la fuente está equipada con salidas pre-amplificador, es posible utilizarlos para correr el amplificador y conectar (amplificador) a los 2 altaveres traseros.

Montaje de su amplificador

a. Seleccione un lugar adecuado que sea conveniente para el montaje, que sea accesible para el cableado y que tenga un amplio espacio para la circulación del aire y para la refrigeración.
b. Utilice el amplificador como plantilla para marcar los agujeros de montaje.

Atención

Elja una posición de montaje en el que todos los cables están protegidos de ser dañados por bordos cortantes, calor u otras condiciones. La conexión eléctrica + 12 voltos DC deben ser conectada coun un fusible y directamente en el lado (+) de la batería. Asegúrese de que su radio y todos los otros dispositivos esten desconectados mientras realice la instalación de su sistema.

Si necesita roemplazar el fusible, cámbiclo por un fusible con idéntica capacidad al que se suministra con el sistema. El uso de un fusible del tipo o capacidad distinto puede resultar en daño a este sistema, que no estará cubierto por la garancia..

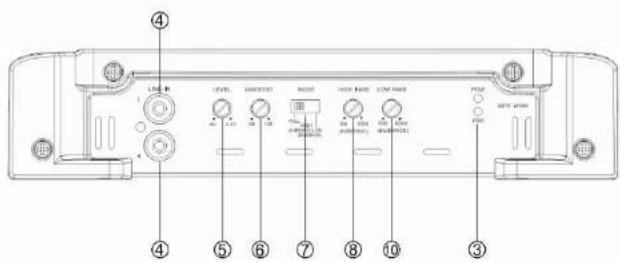

Controles y Funciones - GZTA 2155X

GZTA 2155X

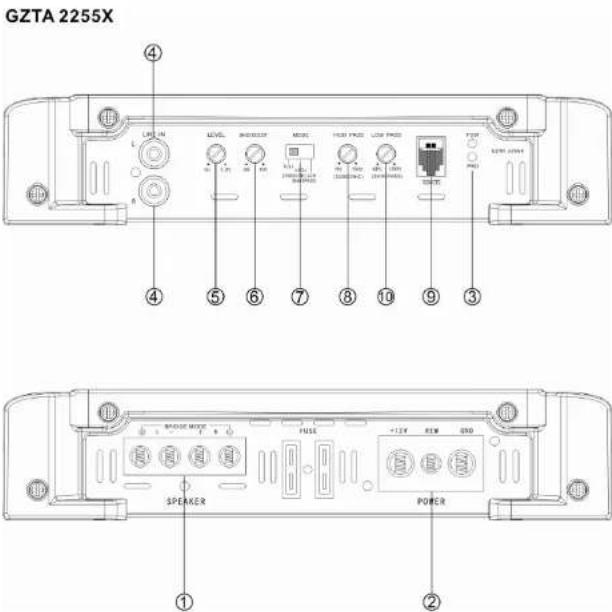

Controles y Funciones - GZTA 2255X

GZTA 2255X ④ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ③ SPEAKER POWER RISK RISK MODE RISK MODE RISK MODE RISK MODE RISK MODE RISK MODE RISK MODE RISK MODE RISK MODE RISK MODE RISK MODE RISK MODE RISK MODE RISK MODE RISK MODE RISK MODE RISK MODE RISK MODE RISK MODE RISK MODE RISK MODE RISK MODE RISK MODE RISK MODE RISK MODE RISK Mode RISK Mode RISK Mode RISK Mode RISK Mode RISK Mode RISK Mode RISK Mode RISK Mode RISK Mode RISK Mode RISK Mode RISK Mode RISK Mode RISK Mode RISK Mode RISK Mode RISK Mode RISK Mode RISK Mode RISK Mode RISK Mode RISK Mode RISK Mode RISK Mode RISK Use

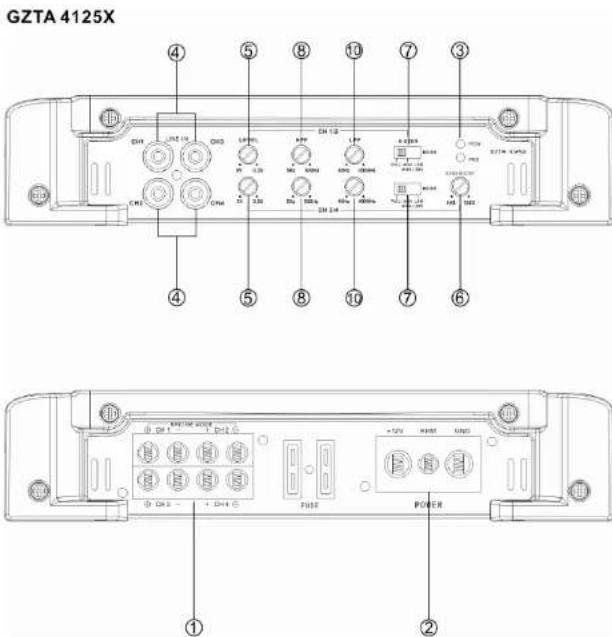

Controles y Funciones - GZTA 4125X

GZTA 4125X ④ ⑤ ⑧ ⑩ ⑦ ③ ④ ⑤ ⑧ ⑩ ⑦ ⑥ ① ②

Controles y Funciones

1	Terminales de Altavoz Para conectar los Altavocos
2	Terminales de Potencia	GND -> Conocion TiotaREM -> Terminal remote de la antonaBATT -> +12 Volt.
3	Indicador de Status	GREEN - OKRED - Error
4	Conectores de entrada	Terminal de conexión para cables RCA.Para cytitar fallas por favor uso cables RCA de alta calidad.
5	Control de Nivel de entrada	Con este control puede ajustar el nivel de entrada.
6	Control Bass boost	Para ajustar el nivel de bass boost en el rango desde 0 a +12 dB.
7	Mode switch	Ajusta el crossover para la utilización escogida.LPF - Solo frecuencias bajas (debajo 40Hz -4000Hz) seránreproducidas.HUL - Todas las frecuencias serán reproducidas.HPF - Solo las frecuencias medias y altas (sobre 5Hz - 500Hz) seránreproducidas.En el ajuste LPF, también el HPF (subsónico) está activado.Esto equivalo a un filtro Bandpass de 5 - 4000Hz.
8	Control High pass(Subsonic)	Coloque el switch en la posición „HIGH”.Para ajustar el HPF crossover a la frecuencia deseada utilizando elcontrolador. Todas las frecuencias entre 5 y 500Hz seránreproducidas.
9	Entrada Control remoto	Para conectar el control remoto del Subwoofer.
10	Control Low pass	Para la operación del subwoofer y Kidewofer -Solo frecuencias deseo 40Hz a 4000Hz serán reproducías(dependiendo de la posición del filtro LPF). Coloque el switch del filtroen la posición „LOW”. Ajuste el control de LPF a la frecuencia deseadacan usando el control.En el ajuste LPF, también el HPF (subsónico) está activado.Esto equivale a un filtro Bandpass de 5 - 4000Hz.

Encendido del Amplificador

El amplificador se enciende automáticamente unos segundos después de encender su radio.

Nota: El amplificador se apaga temporalmente si se pone demasiado caliente, entonces reinica automáticamente.

una vez que se enfria

(En el 80° / 176° F).

Ajuste del nivel de Audio

1. NIVEL (Min / Max): Dé vuelta completamente a la izquierda a la posición MIN
2. Gire el control del sistema de sonido para automóviles de volumen hasta, aproximadamente dos tercios de toda su gama.
3. Ajuste el nivel para obtener un nivel cómodo

Conexión de los altavoces para el funcionamiento modo de 3 vías - notas

El modo de operación de 3 vías permite un subwoofer ser operado en modo mono, mientras que los altavoces principales están operando en estéreo. Deja el interruptor de crossover en la posición "FULL".

El uso de un Capacitador non-polar de 100 voltos, para un crossover de HPF para filtras las frecuencias bajas y una bobina de Air-core o Fernt-core con un diámetro mínimo de 1 mm / 0.039" para el crossover de LPF para filtrar las frecuencias altas.

El valor del capacitador y el inductor está escrito en la tabla siguiente. Los canales delantero y trasero de esto amplificador tienen esta capacidad de operación. Sólo los canales traseros de la izquierda y la derecha se muestran en las siguientes imágenes.

Valores 6dB passive crossover

Frequencia Inductor Capacitador
80 Hz 7,5 mH	470 uF
100 Hz 6,5 mH	330 uF
120 Hz 5,5 mH	370 uF
150 Hz 4 mH	220 uF

Cableado Estéreo - GZTA 2155X

Stereo Anschluss / Wiring / Connexion / Aansluiting

LEVEL 10 LEVEL 10 RANGE HIGH PAUSE LOW PAUSE HIGH PAUSE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE RANGE

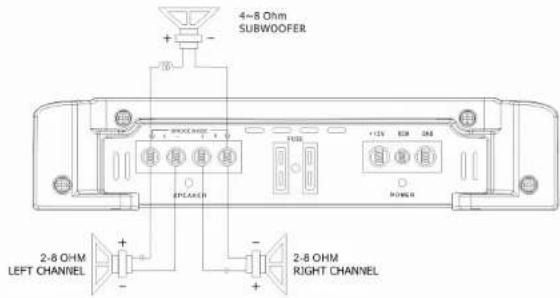

Operación 3 Vías - GZTA 2155X

Trimode Anschluss / Wiring / Connexion / Aansluiting

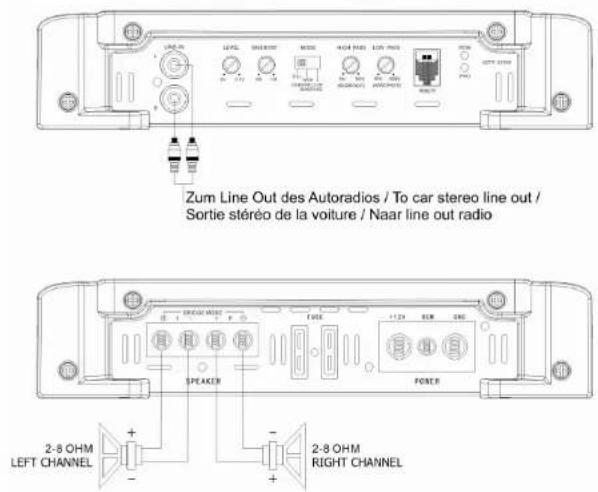

Cableado Estéreo - GZTA 2255X

Stereo Anschluss / Wiring / Connexion / Aansluiting

Zum Line Out des Autoradios / To car stereo line out / Sortie stéréo de la voiture / Naar line out radio

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie 2 \~ 8 Ohm

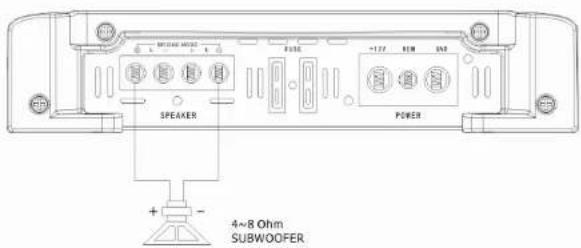

Cableado Mono- Canal - GZTA 2255X

Mono Anschluss / Wiring / Connexion / Aansluiting

SPEAKER POWER +1.72 100 300 4~8 Ohm SUBWOOFER

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie 4 \~ 8 Ohm

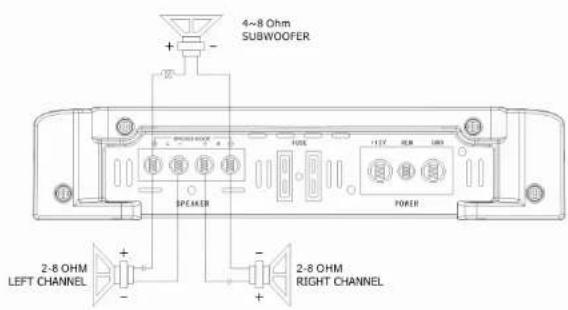

Operación 3 Vías - GZTA 2255X

Trimode Anschluss / Wiring / Connexion / Aansluiting

4-8 Ohm SUBWOOFER SPEAMER POWER 117 300 100 2-8 OHM LEFT CHANNEL + - 2-8 OHM RIGHT CHANNEL

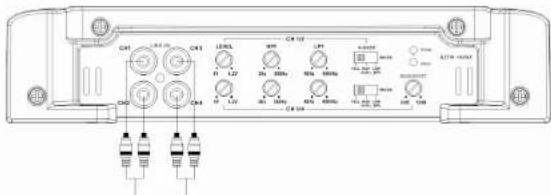

Cableado Estéreo - GZTA 4125X

Stereo Anschluss / Wiring / Connexion / Aansluiting

C41 LAD 0.5 C42 LEND 80V LPT +300V DC 100 DC 100 DC 100 DC 100 DC 100 DC 100 DC 100 DC 100 DC 100 DC 100 DC 100 DC 100 DC 100 DC 100 DC 100 DC 100 DC 100 DC 200 DC 200 DC 200 DC 200 DC 200 DC 200 DC 200 DC 200 DC 200 DC 200 DC 200 DC 200 DC 200 DC 200 DC 200 DC 200 DC 200 DUT-16 DUT-16 DUT-16 DUT-16 DUT-16 DUT-16 DUT-16 DUT-16 DUT-16 DUT-16 DUT-16 DUT-16 DUT-16 DUT-16 DUT-16 DUT-16 DUT-16 DUT- DUT- DUT- DUT- DUT- DUT- DUT- DUT- DUT- DUT- DUT- DUT- DUT- DUT- DUT- DUT- DUT- DUT- DUT- DUT- DUT- DUT- DUT- DUT- DUT- DUT- DUT- DUT- DUT- DUT- DUT- DUT- DUT- DUT- DC 100

Cableado Puente - GZTA 4125X

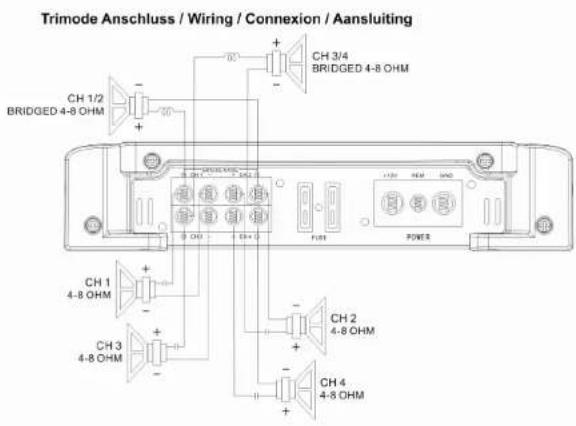

Operación 3 Vías - GZTA 4125X

Trimode Anschluss / Wiring / Connexion / Aansluiting CH 1/2 BRIDGED 4-8 OHM CH 3/4 BRIDGED 4-8 OHM CH 1 4-8 OHM CH 2 4-8 OHM CH 3 4-8 OHM CH 4 4-8 OHM

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie 4 \~ 8 Ohm

Especificaciones

Modelo GZTA 2155X GZTA 2255X GZTA 4125X
Tipo	2 Channel Class A/B	2 Channel Class A/B	4 Channel Class A/B
RMS Power @ 4 ΩCEA Standard CEA-2006-A	2 x 100 W (2% THD+K)	2 x 150 W (2% THD+K)	4 x 90 W (1% THD-N)
RMS Power @ 2 ΩCEA Standard CEA-2006-A	2 x 150 W (2% THD+K)	2 x 250 W (2% THD+K)	4 x 130 W (1% THD+N)
RMS Power @ 4Ω BridgedCEA Standard CEA-2006-A	1 x 300 W (2% THD+K)1 x 400 W (10% THD+K)	1 x 500 W (2% THD+N)1 x 600 W (10% THD+N)	2 x 260 W (1% THD-N)2 x 320 W (10% THD-N)
Damping factor	>100
Signal to noise Ratio	>70 dB
Lowpass	40 Hz - 4000 Hz
Highpass	5 Hz - 500 Hz
Bandpass	5 Hz - 4000 Hz
Bass boost	0 ~ +12 dB (45 Hz) 0 ~	+12 dB (45 Hz)	0 ~ +12 dB (45 Hz)(CH 3 & 4)
Repuesta de Frecuencia	5 Hz - 38 KHz(± 1 dB)
Sensibilidad Input	200 mV - 9 V(± 5%)
THD	< 0,08 % < 0,08 % < 0,09 %
Bass remote control		√
Fuse	2 x 20A 2 x 30A 2 x 35A
DimensionesW x H x L mm	232 x 49 x 230 332 x 49 x 230 332 x 49 x 230
DimensionesW x H x L inch	9.13" x 1.93" x 9.06"	13.07" x 1.93" x 9.06"	13.07" x 1.93" x 9.06"

Guía de problemas

Síntomas Puntos de Chequeo Solución
No hay sonido	Esta el POWER LED Iluminado?	Revise los fusibles en el amplificador.Revise si el control remoto esté conectaco.Compruebe conductores de la señal.Compruebe de nuevo el control.Compruebe sintonizador / nivel de volumen de la cubierta.
	Esta el diagnostic LED Iluminado?	Revise si el altavoz esta en corto o si el amplificador esta subrecalentado
El amplificador no enciende	El amplificador no tiene corriente	Revise la conciones de los altavoz
	No tiene corriente el cable remoto con el rechidor encendido	Revise la conexión del Radio
No hay sonido en uno de los canales	Revise la conexión del altavoz	Inspeccione si hay un cortocircuito o una conexión alerta
	Revise la conexión de Audio	Reverso entradas izquierda y derecha RCA para determinar si se esta produciendo para que el amplificador
El amplificado se apaga a medio volumen / alto volumen	Revise la carga de Impedancia de los Altavocos	Asegúrese deobservar las recomendaciones impedancia del altavoz.(Si utilira un medidor de ohmios para comprobar la resistencia del altavoz, por favor recuerdo que la resistencia DC y la impedancia de AC puede no ser la misma.)
El Protección LED esta encendido	Apogado por temperatura Baje el nivel de la unidad de Radio
	Corto en Cableado de Altavocos	Separar y aístar los cabios de altavocos

Garantía limitada - productos defectuosos deben ser devueltos en su embalaje original - por favor agregue una copia de la factura de compra original mostrando la fecha de compra y una descripción detallada de la falla. Las fallas producidas por sobrecarga, mal uso o por la utilización del producto para el propósito de la competencia no están cubiertas por la garantía

Nos reservamos el derecho de hacer cambios o mejoras necesarias al producto sin informar a los clientes acerca de esto con anticipación.
