GZTA 2155X - Empfänger Ground Zero - Kostenlose Bedienungsanleitung

Produkttyp	2-Kanal-Auto-Audioverstärker
Marke	Ground Zero
Modell	GZTA 2155X
Lautsprecherimpedanz	2 bis 8 Ohm
Stromversorgung	12V DC (Fahrzeug)
Empfohlene Sicherung	Sicherung mit gleichem Wert wie das Original (Typ nicht angegeben)
Bass Boost	Schalter 0 bis +12 dB (45 Hz)
Hochpassfilter	Variabel 5 bis 500 Hz (Subsonic)
Tiefpassfilter	Variabel 40 bis 4000 Hz
Eingangsempfindlichkeit	Variabel (Verstärkungseinstellung)
LED-Anzeigen	Grün (Betrieb) / Rot (Schutz)
Schutz	Temperatur, Kurzschluss, Überlast
Empfohlener Stromkabelquerschnitt	Min. 10 mm²
Empfohlener Lautsprecherkabelquerschnitt	Min. 2 x 1,5 mm²
Abmessungen (ca.)	200 x 150 x 50 mm
Gewicht (ca.)	2 kg
Wartung und Reinigung	Mit einem trockenen, weichen Tuch reinigen. Flüssigkeiten vermeiden.
Sicherheit	Vor der Installation die Batterie abklemmen. Nicht in Tanks oder Bremsen bohren.
Ersatzteile und Reparierbarkeit	Austauschbare Sicherungen. Optionale Bassfernbedienung. Eingeschränkte Garantie.
Allgemeine Informationen	Verstärker der Titanium-Serie. Für den mobilen Einsatz konzipiert.

Häufig gestellte Fragen - GZTA 2155X Ground Zero

Was ist die minimale Lautsprecherimpedanz für diesen Verstärker?

Die minimale Impedanz beträgt 2 Ohm pro Kanal im Stereo-Modus und 4 Ohm im Mono-Modus (gebrückt).

Wie schließe ich den Verstärker an das Autoradio an?

Verwenden Sie hochwertige RCA-Kabel. Schließen Sie den Vorverstärkerausgang des Autoradios an die RCA-Eingänge des Verstärkers an. Stellen Sie sicher, dass das REM-Kabel mit dem Fernbedienungssignal des Autoradios verbunden ist.

Was bedeutet die rote LED am Verstärker?

Die rote LED zeigt einen aktivierten Schutz an. Überprüfen Sie mögliche Ursachen: Kurzschluss der Lautsprecher, Überhitzung oder zu niedrige Impedanz. Der Verstärker schaltet sich automatisch ab.

Wie stelle ich die Eingangsverstärkung richtig ein?

Stellen Sie den Regler 'INPUT LEVEL' auf MIN. Erhöhen Sie die Lautstärke des Autoradios auf 2/3 des Maximums. Drehen Sie dann den Regler, bis ein angenehmer Klang ohne Verzerrung erreicht ist.

Wie hoch ist die Ausgangsleistung des Verstärkers?

Die Leistungsspezifikationen sind in der Anleitung nicht angegeben. Im Allgemeinen liefert ein 2-Kanal-Verstärker dieser Klasse etwa 100W bis 200W RMS pro Kanal an 4 Ohm.

Kann ich einen Subwoofer mit diesem Verstärker verwenden?

Ja, im Mono-Modus (gebrückt) oder im Stereo-Modus mit einem Tiefpassfilter. Stellen Sie den Schalter 'Mode sélection' auf LPF und passen Sie die Trennfrequenz an (40-4000 Hz).

Welches Stromkabel wird benötigt?

Verwenden Sie ein Stromkabel mit einem Querschnitt von mindestens 10 mm² für +12V und Masse. Ein Massekabel mit dem gleichen Querschnitt wird empfohlen.

Wie installiere ich den Verstärker im Fahrzeug?

Wählen Sie einen Standort mit guter Luftzirkulation. Verwenden Sie den Verstärker als Schablone, um 4 Befestigungslöcher zu bohren. Befestigen Sie ihn mit den mitgelieferten Schrauben. Verlegen Sie die Kabel fern von scharfen Kanten.

Was tun, wenn der Verstärker nicht einschaltet?

Überprüfen Sie die Sicherung, die +12V-Verbindung, die Masse und das REM-Kabel. Stellen Sie sicher, dass das Autoradio eingeschaltet ist und ein Fernbedienungssignal sendet.

Ist es möglich, eine Bassfernbedienung zu verwenden?

Ja, beim Modell GZTA 2255X (4 Kanäle) ist eine Bassfernbedienung enthalten. Beim GZTA 2155X ist sie nicht erwähnt, aber Sie können einen externen Regler hinzufügen, sofern kompatibel.

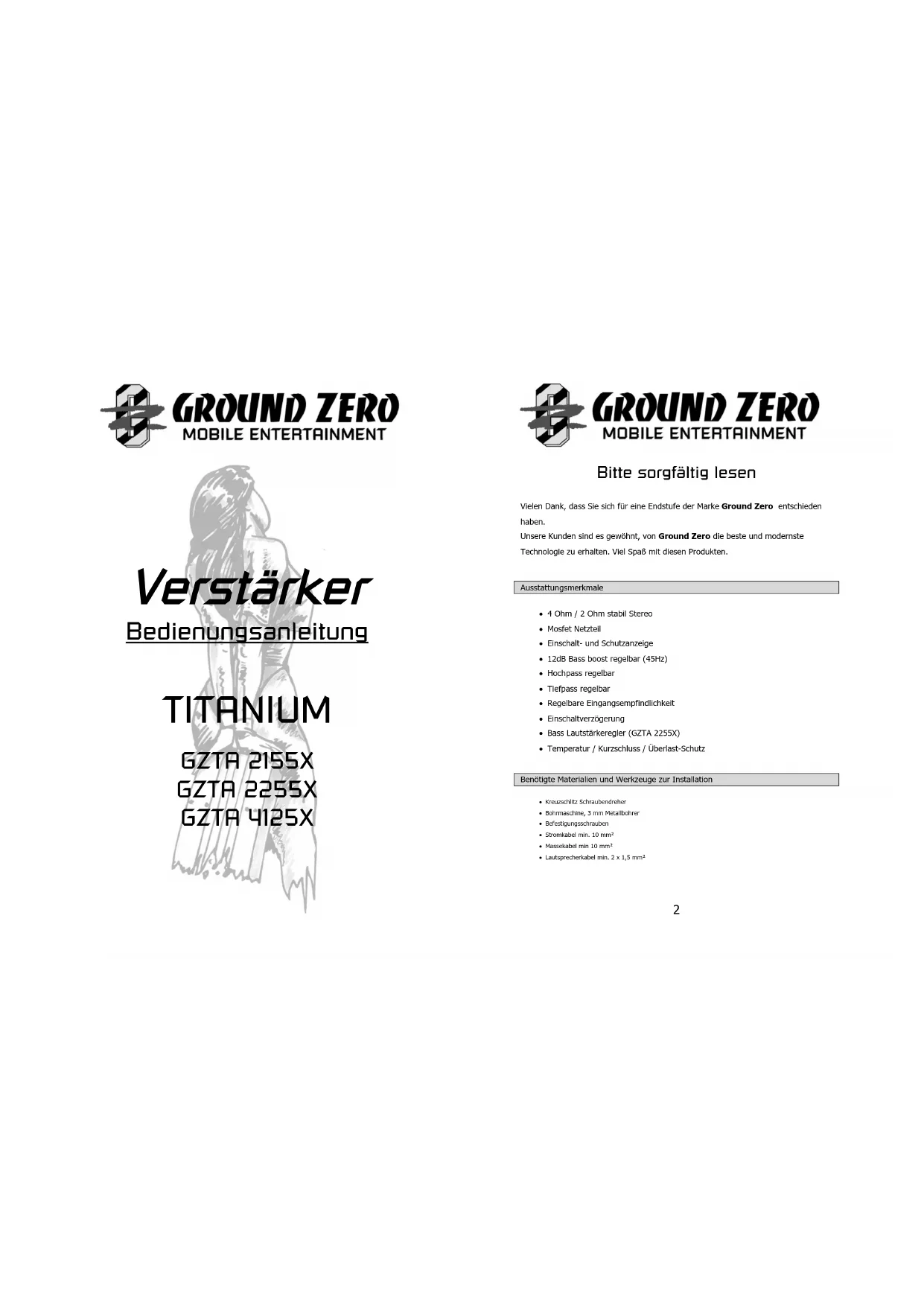

BEDIENUNGSANLEITUNG GZTA 2155X Ground Zero

Bitte sorgfältig lesen

Vielen Dank, dass Sie sich für eine Endstufe der Marke Ground Zero entschieden haben.

Unsere Kunden sind es gewöhnt, von Ground Zero die beste und modernste

Technologie zu erhalten. Viel Spaß mit diesen Produkten.

Ausstattungsmerkmale

• 4 Ohm / 2 Ohm stabil Stereo
- Mosfet Netzteil
• Einschalt- und Schutzanzeige
• 12dB Bass boost regelbar (45Hz)
- Hochpass regelbar
• Tiefpass regelbar
• Regelbare Eingangsempfindlichkeit
- Einschaltverzögerung
• Bass Lautstärkeregler (GZTA 2255X)
• Temperatur / Kurzschluss / Überlast-Schutz

Benötigte Materialien und Werkzeuge zur Installation

• Kreuzschlitz Schraubendreher
• Bohrmaschine, 3 mm Metallbohrer
• Befestigungsschrauben
- Stromkabel min. 10 mm ^2
- Massekabel min 10 mm ^2
• Lautsprecherkabel min. 2 x 1,5 mm²

Bitte unbedingt beachten!

• Fahrzougbatterie vor der Installation abkommen! (Hinweise in der Betriebsanleitung des KFZ beachten!)
• Keine Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen. Es ist empfehlenswert, die Stromversorgung der Endstufe mit einem Kondensator (Powercap) min. 1 F zu purfern, um eine stabile Betriebsspannung zu gewährleisten.

WARNUNG!

Hochleistungsaudiosysteme In Fahrzeugen können den Schallpegel eines „Live“ Konzertas erzeugen. Dauserhaft extrem lauter Musik ausgesetzt zu sein, kann den Verlust des Hörvermögens oder Hörschäden zur Folge haben. Das Hören von lauter Musik beim Autofahren kann auch die Wahrnehmung (Wamsignale) beeinträchtigen. Im Interesse der allgemeinen Sicherheit empfehlen wir, beim Autofahren die Musik auf geringer Laufstarke zu hören.

Planung

Vor der Installation sollten Sie folgende Punkte berücksichtigen;

a) Bitte beachten Sie bei der Wahl des Einbauertes, daß eine ausreichende Luftzirkulation zur Kohlung des Gerätes gewährleistet ist.
b) Wenn Ihr Radio mit Vorverstärkerausgängen ausgerüstet (RCA) ist, ist es ratsam, diese zu nutzen.

Einbau des Verstärkers

a) Den passenden Einbauplatz auswahlen, zu dem die Leitungen leicht verlegt werden können und an dem es genügend Platz für die Luftzirkulation und Kühlung gibt.
b) Den Verstärker als Schablone benutzen, um die Einbaustellen zu markieren. Den Verstärker entfernen und 4 Löcher bohren. Den Verstärker mit den vorgesehenen Schrauben befestigen.

Warnung

Bitte diese Systeme so einbauen, daß Elektroanbindungen vor Beschädigungen geschützt sind.

+12 Volt DC Elektrokabel müssen auf der Batterieselte abgesichert sein. Bitte sicherstellen, daß das Radio und andere Geräte ausgeschaltet sind, wenn Sie die Geräte anschlossen.

Wenn es notwendig ist, eine Gerätesicherung zu erneuern, verwenden Sie nur eine gleichwertige Sicherung. Wenn eine minderwertigene Sicherung benutzt wird, kann sie Schaden an dem genzen System verursachen. Dieser ist von der Garantie ausgeschlossen.

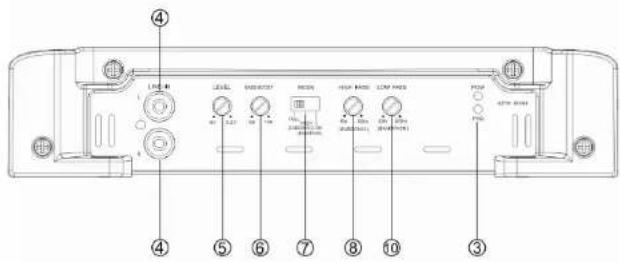

Einstellungen und Funktionen – GZTA 2155X

GZTA 2155X

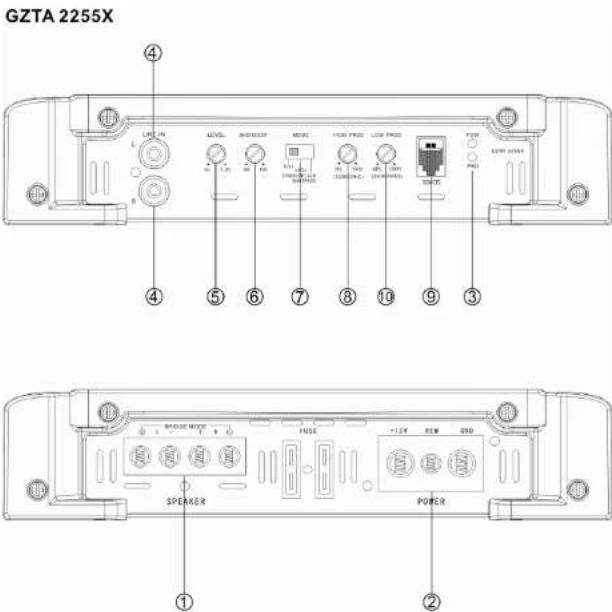

Einstellungen und Funktionen – GZTA 2255X

GZTA 2255X ④ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ③ SPEAKER POWER RISK RISK MODE RISK MODE RISK MODE RISK MODE RISK MODE RISK MODE RISK MODE RISK MODE RISK MODE RISK MODE RISK MODE RISK MODE RISK MODE RISK MODE RISK MODE RISK MODE RISK MODE RISK MODE RISK MODE RISK MODE RISK MODE RISK MODE RISK MODE RISK MODE RISK MODE RISK Mode RISK Mode RISK Mode RISK Mode RISK Mode RISK Mode RISK Mode RISK Mode RISK Mode RISK Mode RISK Mode RISK Mode RISK Mode RISK Mode RISK Mode RISK Mode RISK Mode RISK Mode RISK Mode RISK Mode RISK Mode RISK Mode RISK Mode RISK Mode RISK Mode RISK Use

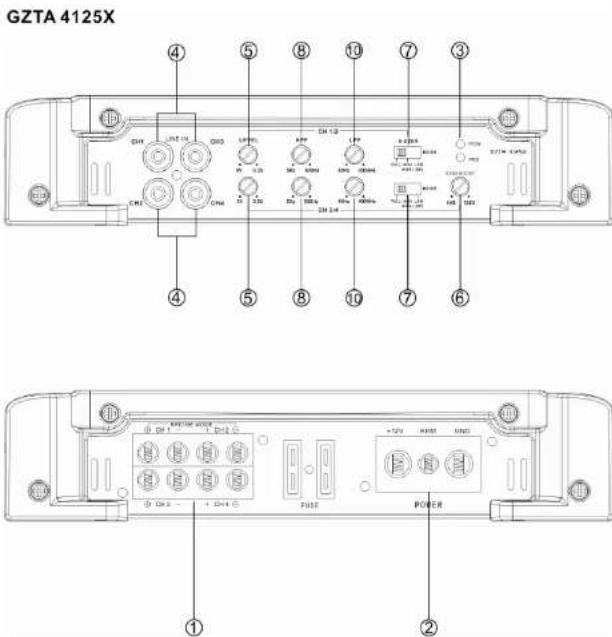

Einstellungen und Funktionen – GZTA 4125X

GZTA 4125X ④ ⑤ ⑧ ⑩ ⑦ ③ ④ ⑤ ⑧ ⑩ ⑦ ⑥ ① ②

Einstellungen und Funktionen

1	Lautsprecheranschlüsse Zum Anschluss der Lautsrechte
2	Stromanschluss	CND -> Masse AnschlussREN -> Remote AntemnonanschlussBATT -> +12 Volt.
3	Zustandsanzeige	GRÜN - OKROT - Fehler
4	Cinch Eingänge	An diesen Anschlüssen schließen Sie die Cinchleitungen an.Um Sörungen zu vermelden, verwenden Sie bitte hochwertige Cinchklabel.
5	Input Levelregler	Mit diesem Regier requisteten Sie die Eingangssprüflichkeit.
6	Bass Boost Regler	Zum Einsstellen des Bass Boost Levels im Bereich von 0 bis +12 dB.
7	Mode Schalter	Stellen Sie die Weiche für die ausgewählte Anwendung ein.LPF - Nur Bassfrequenzen (unter 40 Hz - 4000 Hz) werdendwiedergegeben.FULL - Alle Frequenzen werden übertragen.HPF - Nur mittlere und hohe Frequenzen (über 5 Hz - 500 Hz) werdende Übertragen.Bei der LPF-Einstellung ist ebenfalls der Highpass (Subsonic) aktiviert.Does entspricht onom Bandpass Filter von 5 bis 4000 Hz
8	High Pass Regler(Subsonic)	Setzen Sie den Filter - Schalter auf "HIGH", Justikron Sie die variable.HPF Übergangsfrequenz mit dem Regler auf die gewürschte Frequenz.Es worden alle Frequenzen unterhalb 5 - 500 Hz gefillert.
9	Remote Control Eingang	Zum Anschluss des Bass Lautstarkeregiers.
10	Low Pass Regler	Für Subwoofer- und Kirkwooferbetrieb-Es werden nur noch Frequenzen unterhalb von 40 bis 4000 whiedergegeben (abhängig von der Regierstellung des LPF Filters).Setzen Sie den Filter - Schalter auf "LOW". Justiken Sie die variableLPF Frequenz mit dem Regler auf die gewürschte Frequenz.Bei der LPF-Einstellung ist ebenfalls der Highpass (Subsonic) aktiviert.Does entspricht einem Bandpass Filter von 5 bis 4000 Hz

Einschalten des Verstärkers

Der Verstärker schaltet sich automatisch einige Sekunden nach dem Einschalten des Radios ein.

Achtung: Ihr Verstärker schaltet sich zeitweise aus, wenn er überhitzt ist, schaltet sich jedoch nach der Abkühlung automatisch wieder ein (ca. 80°C).

Einstellung des Audiopegels

1. LEVEL (MIN/MAX): mit Linksdrehung ganz auf MIN drehen
2. Drehen Sie die Lautstärke am Radio auf ungefähr 1/3 der Höchstlaufstärke
3. Stellen Sie am LEVEL- Rogler eine angenehme Lautstärke ein

Lautsprecher Anschluss für Trimode Betrieb – Bemerkungen

Der Trimodebetrieb ermöglicht es, einen Subwoofer Mono zu betreiben, während die Hauptlautsprecher in Stereobetrieb laufen. Bitte den Weichenschalter auf „Full“ – Stellung belassen. Benutzen Sie 100 V bipolare Kondonsatoren für die Hochpasswelchen, um tiete Frequenzen wogzufittern und Luft- oder Kernspulen mit einem Drahtdurchmesser von mind. Limm für die Lowpasswelche, um die hohen Frequenzen zu blockieren.

Die Kondensator- und Spulenwerte können Sie den der unten stehenden Tabelle entnehmen, die Front- und Rearkanäle des Verstärkers nehmen diese Werte an. In den folgenden Bildern werden nur die hinteren linken und rechten Kanäle gezeigt.

Werte für 6dB Passivweiche

Frequenz	Spule Kondensator
80 Hz 7,5 mH	470 uF
100 Hz 6,5 mH	330 uF
120 Hz 5,5 mH	370 uF
150 Hz 4 mH	220 uF

Stereo Anschluss - GZTA 2155X

Stereo Anschluss / Wiring / Connexion / Aansluiting

Mono Anschluss - GZTA 2155X

Mono Anschluss / Wiring / Connexion / Aansluiting

Trimode Betrieb - GZTA 2155X

Trimode Anschluss / Wiring / Connexion / Aansluiting

4-8 Ohm SUBWOOFER 2-8 OHM LEFT CHANNEL + - 2-8 OHM RIGHT CHANNEL

Spule / Inductor / Filtre Pass bas / Spoel Lowpass Filter Kondensator / Capacitor / Condensateur / Condensator Highpass Filter

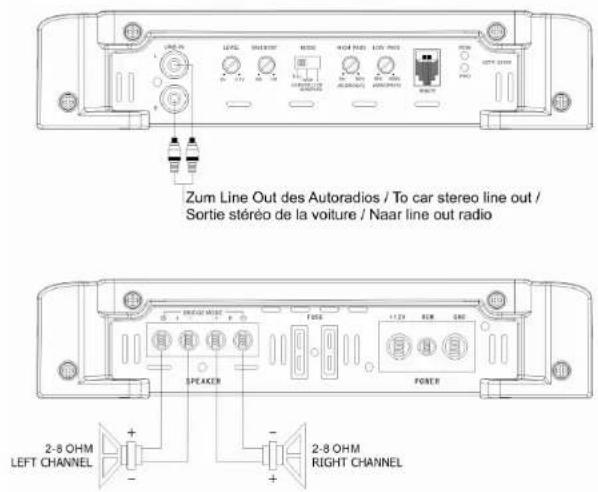

Stereo Anschluss - GZTA 2255X

Stereo Anschluss / Wiring / Connexion / Aansluiting

Zum Line Out des Autoradios / To car stereo line out / Sortie stéréo de la voiture / Naar line out radio

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie 2 \~ 8 Ohm

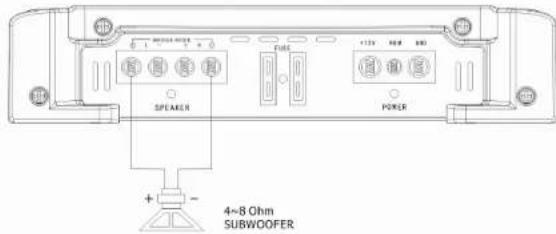

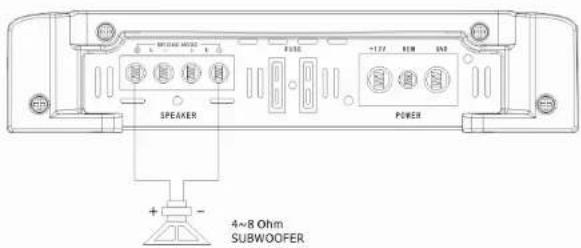

Mono Anschluss - GZTA 2255X

Mono Anschluss / Wiring / Connexion / Aansluiting

SPEAKER +1.72 POWER 4~8 Ohm SUBWOOFER

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie 4 \~ 8 Ohm

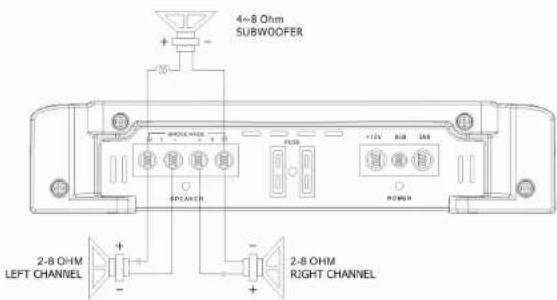

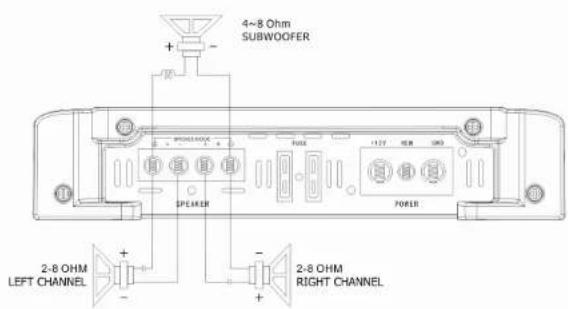

Trimode Betrieb – GZTA 2255X

Trimode Anschluss / Wiring / Connexion / Aansluiting

4~8 Ohm SUBWOOFER SPEAKER 11.27 40.8 UNI POWER 2-8 OHM LEFT CHANNEL + - 2-8 OHM RIGHT CHANNEL

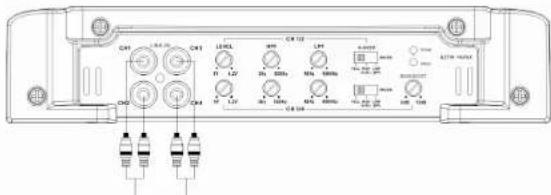

Stereo Anschluss - GZTA 4125X

Stereo Anschluss / Wiring / Connexion / Aansluiting

C41 LCA 0.5 C42 LEVELS 80V LFP +0.000V OFF OFF LCA 0.5 R1 L2P 35% 600Hz 95% 1000Hz 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100%

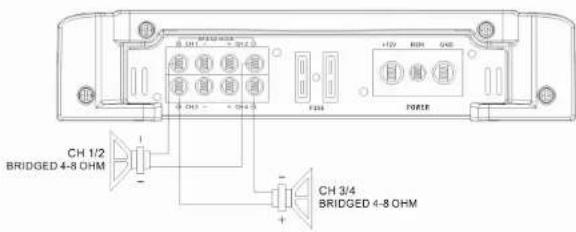

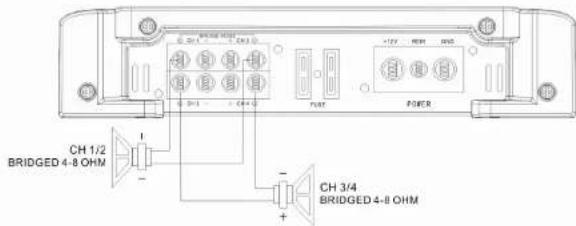

Brückenbetrieb - GZTA 4125X

Brückenbetrieb / Bridged wiring

CH 1/2 BRIDGED 4-8 OHM CH 3/4 BRIDGED 4-8 OHM

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie 4 \~ 8 Ohm

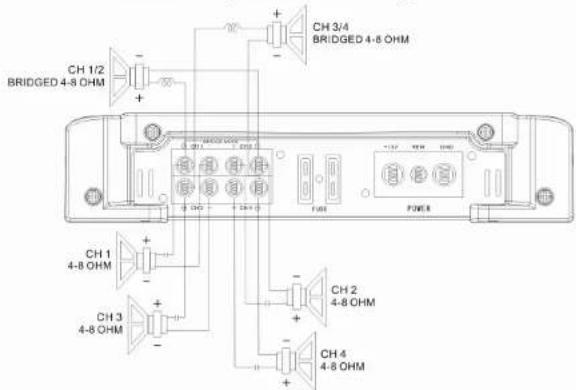

Trimode Betrieb - GZTA 4125X

Trimode Anschluss / Wiring / Connexion / Aansluiting

CH 1/2 BRIDGED 4-8 OHM + - CH 3/4 BRIDGED 4-8 OHM - - CH 1 4-8 OHM + - CH 3 4-8 OHM + - CH 2 4-8 OHM + - CH 4 4-8 OHM

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie 4 \~ 8 Ohm

Technische Daten

Model GZTA 2155X GZTA 2255X GZTA 4125X
Typ	2 Kanal Class A/B 2 Kanal Class A/B 4 Kanal Class A/B
RMS Power @ 4 ΩCEA Standard CEA-2006-A	2 x 100 W (1% THD+N)	2 x 150 W (1% THD+N)
RMS Power @ 2 ΩCEA Standard CEA-2006-A	2 x 150 W (1% THD+N)	2 x 250 W (1% THD+N)
RMS Power @ 4Ω GebrücktCEA Standard CEA-2006-A	1 x 300 W (1% THD+N)1 x 400 W (10% THD+N)	1 x 500 W (1% THD+N)1 x 600 W (10% THD+N)
Dämpfungsfaktor	>100
Signal to noise Ratio	>70 dB
Tiefpass Weiche	40 Hz - 4000 Hz
Hochpass Weiche	5 Hz - 500 Hz
Bandpass Weiche	5 Hz - 4000 Hz
Bass boost	0 ~ +12 dB (45 Hz) 0 ~ +12 dB (45 Hz)
Frequenzgang	5 Hz - 38 KHz(± 1 dB)
Eingangsempfindlichkeit	200 mV - 9 V(± 5%)
THD	< 0,08 % < 0,08 % < 0,09 %
Bass-Pegelfernbedienung		√
Sicherung	2 x 20A 2 x 30A 2 x 35A
AbmessungenB x H x L mm	232 x 49 x 230 332 x 49 x 230 332 x 49 x 230
AbmessungenB x H x L inch	9.13" x 1.93" x 9.06"	13.07" x 1.93" x 9.06" 13.07" x 1.93" x 9.06"

Wenn irgendetwas nicht funktioniert

Problem	Kontrollo	Hilfe
Kein Ton	Leuchtet die PWR LED?	Sicherung prüfenRemote Kabel prüfen+12 Volt prüfenMasse prüfen
	Leuchtet die PROT LED?	Kurzschluss am LautsprecherGorzt ÜbernitztGerai defekt
Verszarkerschaltet nicht ein	Keine Stromzufahr	Sicherung prüfen+12Volt prüfenMasse prüfen
	Keine Spannung am Remote	Remote am Radio prüfen
Verszarkschaltet beLaustärke ab	Lautsprechenmpedanz prüfen	Prüfen Sie, ob der Widerstand am LS Terminal von 1 Ohm nicht unterschräften wird
Ton fehlt an einem Kanal	Cinch / Lautsprochorkabel prüfen Kabel/Slecker beschädigt

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind.

Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen ohne den Kunden darüber zu informieren.

Brückenbetrieb / Bridged wiring

CH 1/2 BRIDGED 4-8 OHM CH 3/4 BRIDGED 4-8 OHM

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie 4 \~ 8 Ohm

Trimode operation - GZTA 4125X

Trimode Anschluss / Wiring / Connexion / Aansluiting

CH 1/2 BRIDGED 4-8 OHM + - CH 3/4 BRIDGED 4-8 OHM - - CH 1/2 BRIDGED 4-8 OHM - - CH 3 4-8 OHM + - CH 1 4-8 OHM + - CH 3 4-8 OHM + - CH 2 4-8 OHM + - CH 4 4-8 OHM + - POWER B

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie 4 \~ 8 Ohm

Specifications

Model GZTA 2155X GZTA 2255X GZTA 4125X
Type	2 Channel Class A/B	2 Channel Class A/B	4 Channel Class A/B
RMS Power @ 4 ΩCEA Standard CEA-2006-A	2 x 100 W (1% THD+N)	2 x 150 W (1% THD+N)	4 x 90 W (1% THD+N)
RMS Power @ 2 ΩCEA Standard CEA-2006-A	2 x 150 W (1% THD+N)	2 x 250 W (1% THD+N)	4 x 130 W (1% THD+N)
RMS Power @ 4Ω BridgedCEA Standard CEA-2006-A	1 x 300 W (1% THD+N)1 x 400 W (10% THD+N)	1 x 500 W (1% THD+N)1 x 600 W (10% THD+N)	2 x 260 W (1% THD+N)2 x 320 W (10% THD+N)
Damping factor	>100
Signal to noise Ratio	>70 dB
Lowpass	40 Hz - 4000 Hz
Highpass	5 Hz - 500 Hz
Bandpass	5 Hz - 4000 Hz
Bass boost	0 ~ +12 dB (45 Hz) 0 ~ +12 dB (45 Hz)		0 ~ +12 dB (45 Hz)(CH 3 & 4)
Frequency response	5 Hz - 38 KHz(± 1 dB)
Input sensitivity	200 mV - 9 V(± 5%)
THD	< 0,08 % < 0,08 % < 0,09 %
Bass remote control		√
Fuse	2 x 20A 2 x 30A	2 x 35A
DimensionsW x H x L mm	232 x 49 x 230 332 x	49 x 230 332 x	49 x 230
DimensionsW x H x L inch	9.13" x 1.93" x 9.06"	13.07" x 1.93" x 9.06"	13.07" x 1.93" x 9.06"

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind.

Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen ohne den Kunden darüber zu informieren.

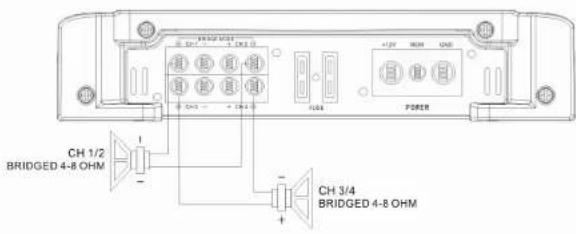

Brückenbetrieb / Bridged wiring

CH 1/2 BRIDGED 4-8 OHM CH 3/4 BRIDGED 4-8 OHM

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie 4 \~ 8 Ohm

Connexion Trimode - GZTA 4125X

Trimode Anschluss / Wiring / Connexion / Aansluiting

CH 1/2 BRIDGED 4-8 OHM + - CH 3/4 BRIDGED 4-8 OHM - - CH 1 4-8 OHM + - CH 3 4-8 OHM + - CH 2 4-8 OHM + - CH 4 4-8 OHM

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie 4 \~ 8 Ohm

Données Techniques

Model GZTA 2155X GZTA 2255X GZTA 4125X
Type	2 Canal Class A/B 2 Canal Class A/B 4 Canal Class A/B
Puissance RMS @ 4 ΩCEA Standard CEA-2006-A	2 x 100 W (1% THD+N)	2 x 150 W (1% THD+N)
Puissance RMS @ 2 ΩCEA Standard CEA-2006-A	2 x 150 W (1% THD+N)	2 x 250 W (1% THD+N)
Puissance RMS @ 4ΩBridgerCEA Standard CEA-2006-A	1 x 300 W (1% THD+N)1 x 400 W (1% THD+N)	1 x 500 W (1% THD+N)1 x 600 W (1% THD+N)
Damping facteur	>100
Signal to noise Ratio	>70 dB
Filtre passe bas	40 Hz - 4000 Hz
Filtre passe haut	5 Hz - 500 Hz
Filtre bandpass	5 Hz - 4000 Hz
Bass boost	0 ~ +12 dB (45 Hz) 0 ~ +12 dB (45 Hz)	0 ~ +12 dB (45 Hz)(CH 3 & 4)
Courbe de fréquence	5 Hz - 38 KHz(± 1 dB)
Sensibilité d'entrer	200 mV - 9 V(± 5%)
THD	< 0,08 % < 0,08 % < 0,09 %
Bass télécommande
Fusible	2 x 20A 2 x 30A 2 x 35A
Dimensionlargeur x hauteur x longueur mm	232 x 49 x 230 332 x 49 x 230 332 x 49 x 230
Dimensionlargeur x hauteur x longueur inch	9.13" x 1.93" x 9.06"	13.07" x 1.93" x 9.06" 13.07" x 1.93" x 9.06"

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlarbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wertbewerben entstanden sind.

Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen ohne den Kunden darüber zu informieren.

Brückenbetrieb / Bridged wiring

CH 1/2 BRIDGED 4-8 OHM CH 3/4 BRIDGED 4-8 OHM

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie 4 \~ 8 Ohm

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind.

Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen ohne den Kunden darüber zu informieren.

Brückenbetrieb / Bridged wiring

CH 1/2 BRIDGED 4-8 OHM CH 3/4 BRIDGED 4-8 OHM

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie 4 \~ 8 Ohm

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind.

Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen ohne den Kunden darüber zu informieren.
