GZTA 2155X - Recepteur Ground Zero - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur audio de voiture 2 canaux
Marque	Ground Zero
Modèle	GZTA 2155X
Impédance des haut-parleurs	2 à 8 Ohms
Alimentation	12V DC (véhicule)
Fusible recommandé	Fusible de même valeur que l'original (type non précisé)
Bass Boost	Commutateur 0 à +12 dB (45 Hz)
Filtre passe-haut	Variable 5 à 500 Hz (Subsonic)
Filtre passe-bas	Variable 40 à 4000 Hz
Sensibilité d'entrée	Variable (réglage du gain)
Indicateurs LED	Vert (marche) / Rouge (protection)
Protection	Température, court-circuit, surcharge
Section de câble d'alimentation recommandée	Min. 10 mm²
Section de câble haut-parleur recommandée	Min. 2 x 1,5 mm²
Dimensions (approx.)	200 x 150 x 50 mm
Poids (approx.)	2 kg
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Éviter les liquides.
Sécurité	Débrancher la batterie avant installation. Ne pas percer dans les réservoirs ou freins.
Pièces détachées et réparabilité	Fusibles remplaçables. Télécommande de basses en option. Garantie limitée.
Informations générales	Amplificateur de la série Titanium. Conçu pour une utilisation mobile.

FOIRE AUX QUESTIONS - GZTA 2155X Ground Zero

Quelle est l'impédance minimale des haut-parleurs pour cet amplificateur ?

L'impédance minimale est de 2 Ohms par canal en mode stéréo et de 4 Ohms en mode mono (ponté).

Comment brancher l'amplificateur à l'autoradio ?

Utilisez des câbles RCA de qualité. Connectez la sortie pré-ampli de l'autoradio aux entrées RCA de l'amplificateur. Assurez-vous que le fil REM est connecté au signal de télécommande de l'autoradio.

Que signifie le voyant rouge sur l'amplificateur ?

Le voyant rouge indique une protection activée. Vérifiez les causes possibles : court-circuit des haut-parleurs, surchauffe ou impédance trop basse. L'amplificateur se coupe automatiquement.

Comment régler correctement le gain d'entrée ?

Mettez le régulateur 'INPUT LEVEL' sur MIN. Augmentez le volume de l'autoradio aux 2/3 du maximum. Puis tournez le régulateur jusqu'à obtenir un son agréable sans distorsion.

Quelle est la puissance de sortie de l'amplificateur ?

Les spécifications de puissance ne sont pas fournies dans la notice. En général, un amplificateur 2 canaux de cette gamme délivre environ 100W à 200W RMS par canal sous 4 Ohms.

Puis-je utiliser un caisson de basses avec cet amplificateur ?

Oui, en mode mono (ponté) ou en mode stéréo avec un filtre passe-bas. Utilisez le commutateur 'Mode sélection' sur LPF et ajustez la fréquence de coupure (40-4000 Hz).

Quel type de câble d'alimentation est nécessaire ?

Utilisez un câble d'alimentation de section minimum 10 mm² pour le +12V et la masse. Un câble de masse de même section est recommandé.

Comment installer l'amplificateur dans le véhicule ?

Choisissez un emplacement avec une bonne circulation d'air. Utilisez l'amplificateur comme gabarit pour percer 4 trous de fixation. Fixez-le avec les vis fournies. Passez les câbles loin des bords tranchants.

Que faire si l'amplificateur ne s'allume pas ?

Vérifiez le fusible, la connexion +12V, la masse et le fil REM. Assurez-vous que l'autoradio est allumé et envoie un signal de télécommande.

Est-il possible d'utiliser un réglage de basses à distance ?

Oui, sur le modèle GZTA 2255X (4 canaux), une télécommande de basses est incluse. Pour le GZTA 2155X, elle n'est pas mentionnée, mais vous pouvez ajouter un contrôleur externe si compatible.

MODE D'EMPLOI GZTA 2155X Ground Zero

Zum Line Out des Autoradios / To car stereo line out / Sortie stéréo de la voiture / Naar line out radio

2-8 OHM LEFT CHANNEL + - 2-8 OHM RIGHT CHANNEL

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie 2 \~ 8 Ohm

Zum Line Out des Autoradios / To car stereo line out / Sortie stéréo de la voiture / Naar line out radio

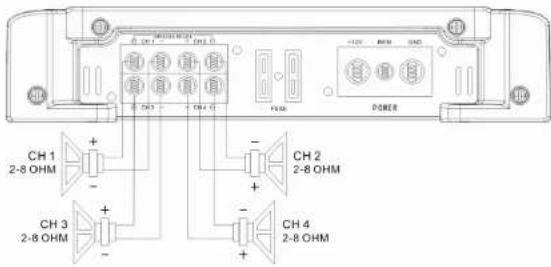

CH1 2-8 OHM + - CH 2 2-8 OHM + - CH 3 2-8 OHM + - CH 4 2-8 OHM +/-

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie 2 \~ 8 Ohm

La garantie est conforme aux droits légaux. Un retour du produit défectueux doit être dans son emballage d'origine sur présentation du reçu ou de la facture indiquant le description du défaut. La présente Garantie n'est pas applicable lorsque le produit a été endommagé en raison: Mauvaise alimentation, Trop de puissance (HP Subwoofer) Accident, Installation ou Utilisation non conforme aux normes Technique (Concours SPL etc).

GROUND ZERO GMBH

Erlenweg 25; D - 85658 Egmating, Germany

Tel. [phone] Fax -8310

Nous nous réservons le droit d'entreprendre à l'avenir nécessairement des modifications ou des améliorations au produit sans informer le client.

GROUND ZERO

MOBILE ENTERTAINMENT

Amplifier

Owner's Manual

TITANIUM

GZTA 2155X

GZTA 2255X

GZTA 4125X

GROUND ZERO

MOBILE ENTERTAINMENT

PLEASE READ BEFORE INSTALLATION

Zum Line Out des Autoradios / To car stereo line out / Sortie stéréo de la voiture / Naar line out radio

2-8 OHM LEFT CHANNEL + - 2-8 OHM RIGHT CHANNEL

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie 2 \~ 8 Ohm

Mono wiring - GZTA 2155X

Mono Anschluss / Wiring / Connexion / Aansluiting

Zum Line Out des Autoradios / To car stereo line out / Sortie stéréo de la voiture / Naar line out radio

CH1 2-8 OHM + - CH 2 2-8 OHM + - CH 3 2-8 OHM + - CH 4 2-8 OHM +/-

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie 2 \~ 8 Ohm

Bridged wiring - GZTA 4125X

La garantie est conforme aux droits logaux. Un retour du produit défectueux doit être dans son emballage d'origine sur présentation du reçu ou de la facture indiquant le description du défaut. La présente Garantie n'est pas applicable lorsque le produit a été endommagé en raison: Mauvaise alimentation, Trop de puissance (HP Subwoofer) Accident, Installation ou Utilisation non conforme aux normes Technique (Concours SPL etc).

GROUND ZERO GMBH

Erlenweg 25; D - 85658 Egmating, Germany

Tel. [phone] Fax -8310

Nous nous réservons le droit d'entreprendre à l'avenir nécessairement des modifications ou des améliorations au produit sans informer le client.

GROUND ZERO

MOBILE ENTERTAINMENT

Amplificateur

Mode d'emploi

TITANIUM

GZTA 2155X

GZTA 2255X

GZTA 4125X

GROUND ZERO

MOBILE ENTERTAINMENT

Lire attentivement s.v.p.

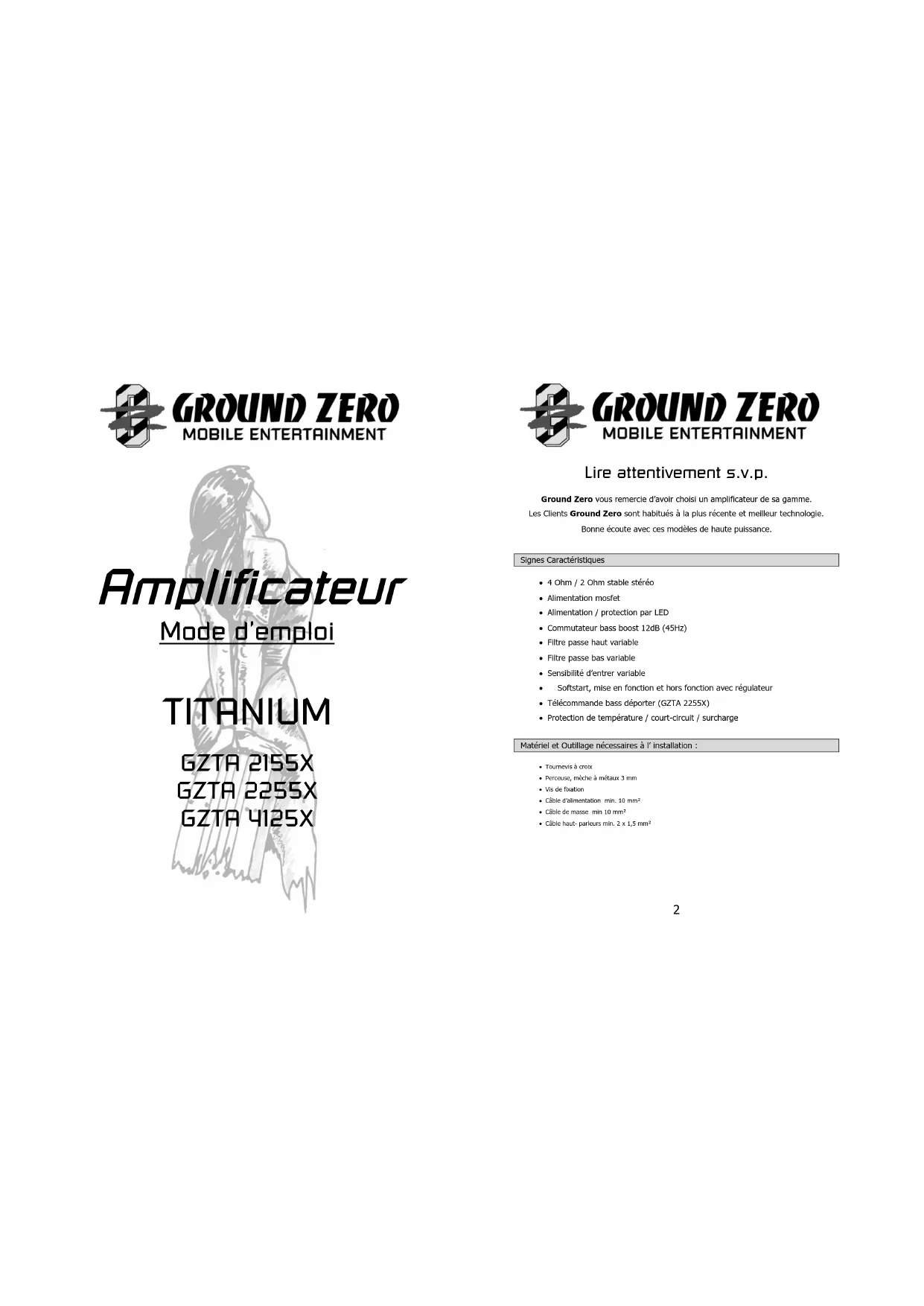

Ground Zero vous remercie d'avoir choisi un amplificateur de sa gamme.

Les Clients Ground Zero sont habitués à la plus récente et meilleur technologie.

Bonne écoute avec ces modèles de haute puissance.

Signes Caractéristiques

• 4 Ohm / 2 Ohm stable stéréo
- Alimentation mosfet
• Alimentation / protection par LED
• Commutateur bass boost 12dB (45Hz)
- Filtre passe haut variable
- Filtre passe bas variable
- Sensibilité d'entrer variable
- Softstart, mise en fonction et hors fonction avec régulateur
• Télécommande bass déporter (GZTA 2255X)
• Protection de température / court-circuit / surcharge

Matériel et Outillage nécessaires à l'installation :

• Tournevis à croix
- Perceuse, mèche à métaux 3 mm
- Vis de fixation
• Câbie d'allimentation min. 10 mm ^2
• Câble de masse min 10 mm ^2
• Câble haut-parleurs min. 2 x 1,5 mm²

Attention s.v.p. !

• Débrancher la batterie du véhicule avant l'installation (Ces instructions font référence dans l'automobile!)
• Ne pas percer dans le réservoir, la canalisation freins ou autres pièces importantes du véhicule.
• Ne jamais passer les câbles sur un bord tranchant. Il est conseillé de mettre un condensateur de min 1 Farad entre la batterie et l'amplificateur.

Mise en garde!

Le système audio de haute performance peut reproduire, dans les véhicules, une intensité sonore semble à un concert « LIVE ». Une durée extrême de musique peut provoquer la perte de l'audition ou une diminution de celle cl. L'écoute de musique à haut volume, en roulant, peut provoquer une diminution de l'attention. Dans votre intérêt et votre sécurité, nous vous conseillons d'écouter la musique avec un volume réduit en conduisant.

Planification:

Avant l'installation ces quelques points sont à prendre en considération

a) Attention au choix de l'emplacement du montage, une circulation d'air est nécessaire pour un bon fonctionnement des apparels.
b) Il est conseillé d'utiliser les sorties Pré-Ampli (RCA) de votre autoradio, si celle ci est munic.

Installation de l'amplificateur :

a) Choisissez l'emplacement Idéal pour que le câblage soit posé sans difficulté avec un espace suffisamment pour une circulation d'air et un refroidissement constant.

b) Utiliser l'amplificateur comme modèle pour marquer l'emplacement du montage. Retirer l'amplificateur et percer 4 trous. Fixer l'amplificateur à l'aide des vis prévues à cet effet.

Mise en garde:

Montez ce système de façon à ce que les raccordements électroniques solont protogées d'éventuelles détéritorations.

Les câbles électriques +12V DC coté batterie doivent être protégés et prenez garde à ce que la Radio et/ou autres apparels soient éteints lors du branchement.

5'il est nécessaire de renouvoir le fusible d'un appareil utilisez seulement ceux de même unité de tension.

N'utilisez pas de fusible avec unité de tension différence à celle utilisée, cela pourrait provoquer des dommages que la garantie ne pourra couvrir.

Connexion et réglages - GZTA 2155X

GZTA 2155X

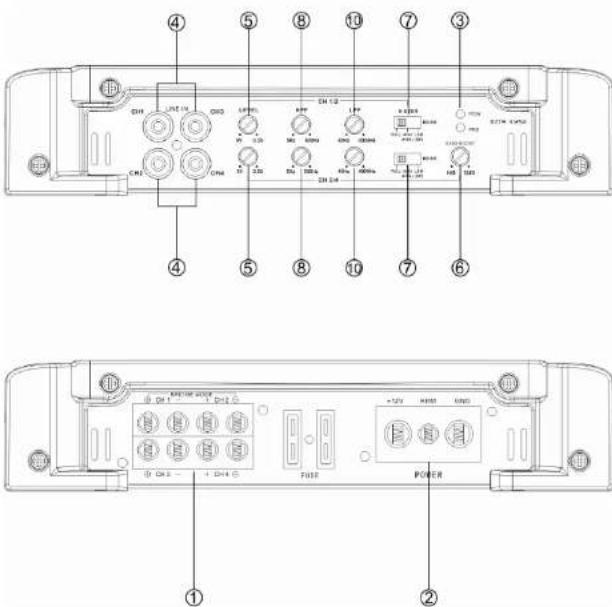

Connexion et réglages - GZTA 2255X

GZTA 2255X

Connexion et réglages - GZTA 4125X

GZTA 4125X

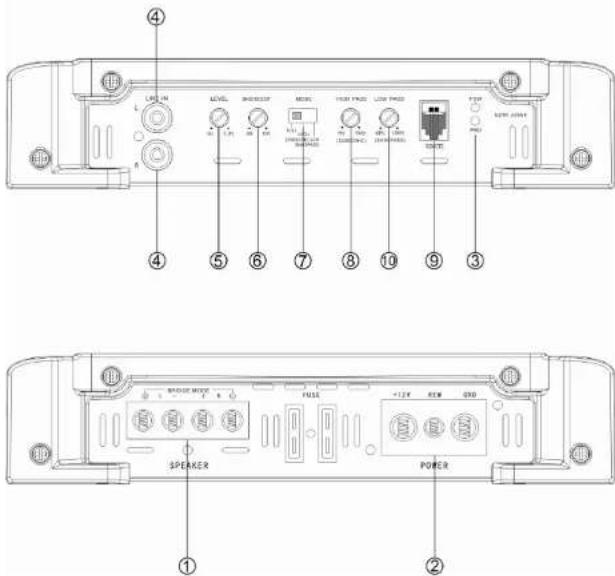

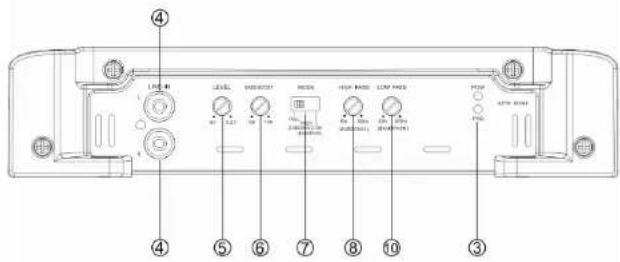

Connexion et réglages

1	Raccordement haut-parleur Entrée des Branchement Hau t-Parleur
2	Alimentation	GND -> Entrée MasseREM -> Entrée RemoteBATT -> +12 Volt.
3	Indicateur d'état	VERT - OXROUGET - PROTECTION
4	Entrée RCA	A ces records, vous connectez le RCA. Pour évier des Pertes de Son, Utilisez, si l'you plaît, des RCA de haute qualité.Avec ce régulateur on régis la sensibilité d'entrée.
5	Réglage du Gain d'entrée
6	Réglage du Bass Boost	Avec le Commutateur on régies le Bass Boost 0 à +12 dB.
7	Mode sélection	Réglez le switch sur l'application choist.LPF - Seulement des fréquences de Basse (moins de 40Hz - 4000Hz) passervant.FULL - toutes les fréquences Passe .HPP - Seulement les fréquences moyennes et hauters (plus de 5Hz - 4000Hz) Passe.Si le LPF est activé également l'Highpass (Subsonic). Cela correspond à un filtre de 5 à 4000Hz.
8	Réglage de la fréquence Pass Haut (Subsonic)	Mettoz le filtre - au commutateur sur "HIGH", Réglez la fréquence de passage HPF variable avec le régulateur sur la fréquence souhaitée,toutes les fréquences entre 5 - 500Hz
9	Remote Control entrée	Télécommande à raccorder à L'Ampli de puissance.
10	Réglage Low Pass	Pour Subwoofer et Kickwoofer -seulement des fréquences de 40 à 4000 Hz sont rendues dépendantce la position du régulateur du filtre LPF. Mettoz le filtre sur "LOW".Réglez la fréquence LPF variable avec le régulateur sur la fréquencesouhaitée.Si la position LPF est activé l'High pass (Subsonic). Cela correspondà un passeport de filtrage de 5 à 4000 Hz

Mise en marche de l'amplificateur

L'amplificateur s'allume automatiquement quelques secondes après la mise en marche de la Radio.

Attention, votre Amplificateur s'éveint automatique ment lors de surchauffe, mais se remet en marche des refroidissement

Réglage de l'échelle Audio/ Sensibilité

Etape 1 Régulateur "INPUT LEVEL" 2 avec rotation sur la gauche, positionner sur MIN

Etape 2 Augmenter le Volume de la Radio sur 2/3 du volume maximum

Etape 3 Positionner maintenant le Régulateur "INPUT LEVEL" sur un niveau de son agréable à entendre

Haut-parleur raccordement pour le Mode Trimode

Le Trimode permet de faire joué un Subwoofer Mono pendant que les haut-parleur principaux joue en stéré. Laisser, s'il vous plaît, le commutateur sur la position Full. Utilisez un condensateurs bipolaire de 100V, le mettre au plus près de la bobines principales avec un diamètre de fil de minimum. 1 millimètre pour le Lowpass pour bloquer les hautes fréquences.

Vous pouvez retirer les valeurs de condensateur et de bobine du tableau se trouvant en bas, ces valeurs acceptent la sortie avant ou arrière de l'amplificateur. Dans les Images suivantes, seulement les canaux armères gauches et justes droits sont montrés.

Frequency	Bobine condensateur
80 Hz 7,5 mH	470 uF
100 Hz 6,5 mH	330 uF
120 Hz 5,5 mH	370 uF
150 Hz 4 mH	220 uF

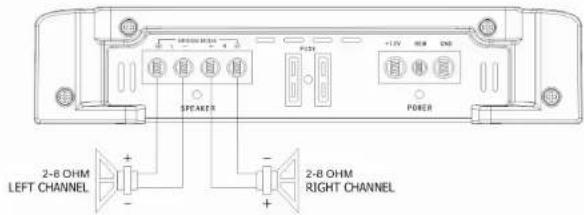

Connexion Stereo - GZTA 2155X

Stereo Anschluss / Wiring / Connexion / Aansluiting

Zum Line Out des Autoradios / To car stereo line out / Sortie stéréo de la voiture / Naar line out radio

2-8 OHM LEFT CHANNEL + - 2-8 OHM RIGHT CHANNEL

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie 2 \~ 8 Ohm

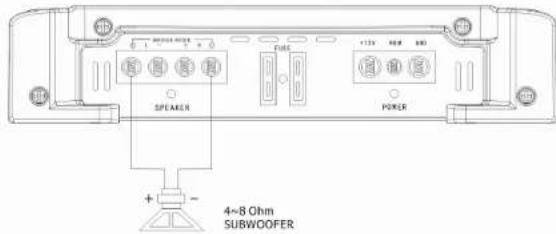

Connexion Mono - GZTA 2155X

Mono Anschluss / Wiring / Connexion / Aansluiting

Zum Line Out des Autoradios / To car stereo line out / Sortie stéréo de la voiture / Naar line out radio

CH1 2-8 OHM + - CH 2 2-8 OHM + - CH 3 2-8 OHM + - CH 4 2-8 OHM +/-

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie 2 \~ 8 Ohm

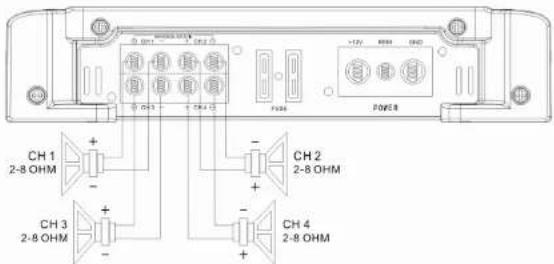

Bridger - GZTA 4125X

En cas de on fonctionnement

Problèmes	Contrôle	Aide
Pas de son	Voyant PWR allumé?	Vérifier le fusible, Contrôler le Câbe REMOTE, Contrôler le+12Voit et la masse
	Voyant PROTECTION est allumée. Court circuit des Hau parleurs, ampli surchauffée ou défectueux
Ampli se met Pas en marche	Pas d'alimentation	Vérifier le + 12 voit, la masse, le fusible
Ampli se met en PROTECTION a haute Volume	vérifier l' Impédance des Haut-parleurs	vérifier si l' Impédance sur les connecteurs de s haut-parleurs n'est pas en dessous de 40
Pas de son sur 1 caneux	Vérifier câble RCA et ou câble Haut-parleurs	Câble ou prise (RCA) défectueux

La garantie est conforme aux droits légaux. Un retour du produit défectueux doit être dans son emballage d'origine sur présentation du reçu ou de la facture indiquant la description du défaut. La présente Garantie n'est pas applicable lorsque le produit a été endommagé en raison: Mauvaise alimentation, Trop de puissance (HP/Subwoofer) Accident, Installation ou Utilisation non conforme aux normes Technique (Concours 5PL etc).

GROUND ZERO GmbH

Erlenweg 25; D - 85658 Egmating, Germany

Tel. [phone] Fax -8310

Nous nous réservons le droit d'entreprendre à l'avenir nécessairement des modifications ou des améliorations au produit sans informer le client.

GROUND ZERO

MOBILE ENTERTAINMENT

Versterker

Gebruiksaanwijzing

TITANIUM

GZTA 2155X

GZTA 2255X

GZTA 4125X

GROUND ZERO

MOBILE ENTERTAINMENT

Impédance haut parleur / Luidspreker impedantie

2\~8 Ohm

Zum Line Out des Autoradios / To car stereo line out / Sortie stéréo de la voiture / Naar line out radio

CH 1 2-8 OHM + - CH 2 2-8 OHM + - CH 3 2-8 OHM + - CH 4 2-8 OHM +12V 900V 120V POWER

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie 2 \~ 8 Ohm

La garantie est conforme aux droits légaux. Un retour du produit défectueux doit être dans son emballage d'origine sur présentation du reçu ou de la facture indiquant la description du défaut. La présente Garantie n'est pas applicable lorsque le produit a été endommagé en raison: Mauvaise alimentation, Trop de puissance (HP, Subwoofer) Accident, Installation ou Utilisation non conforme aux normes Technique (Concours SPL etc.).

GROUND ZERO GmbH

Erlenweg 25; D - 85658 Egmating, Germany

Tel. [phone] Fax -8310

Nous nous réservons le droit d'entreprendre à l'avenir nécessairement des modifications ou des améliorations au produit sans informer le client.

GROUND ZERO

MOBILE ENTERTAINMENT

Amplificador

Manual del Usuario

TITANIUM

GZTA 2155X

GZTA 2255X

GZTA 4125X

GROUND ZERO

MOBILE ENTERTAINMENT

POR FAVOR LEA ANTES DE INSTALAR

Zum Line Out des Autoradios / To car stereo line out / Sortie stéréo de la voiture / Naar line out radio

2-8 OHM LEFT CHANNEL + - 2-8 OHM RIGHT CHANNEL

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie 2 \~ 8 Ohm

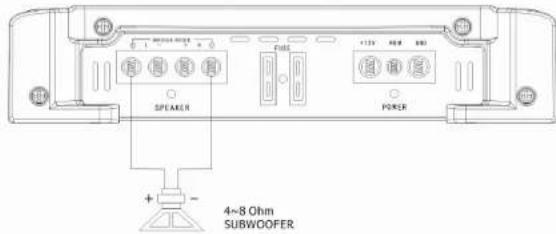

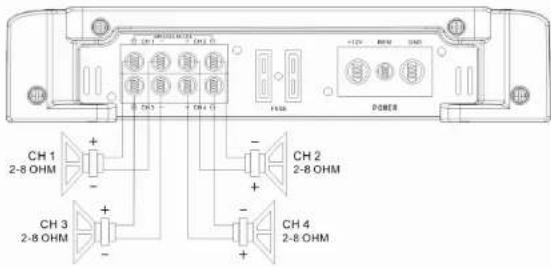

Cableado Mono-canal - GZTA 2155X
