Gebruikers Handleiding

HYDROGEN

GZHA 1.1200DXII

GZHA 1.1800DXII

GROUND ZERO

MOBILE ENTERTAINMENT

SVP Zorgvuldig lezen!

Bedankt dat u voor een versterker heeft gekozen van het merk

Ground Zero.

Klasse D versterker

Deze Classo-D Mono Versierker Helpuw installatie danikij hogen eficiency aan een indruukvekkende Klank.Door Digitale Schaklechnoeken in het veerdagsgedeelte en de signal verwerting is het mogenrijk om zeer hoge vermorgen met beperkle stromopomme I genereren. Door de verschillende schakkelingen op en beperkit frequency gezeld te houder kuren zoer hoge vermorgen werden berikt, hierdoor is die verzesteker beschit net geschikt voor middon on hoge tonen luidsproukers.

Door de linncodus is het enwoocig 2 versterkers te inken voor nog moer vermogen.

Ultvoerings kenmerken

Class-D Design voor een hoge efficiency
Gestabiliseerde dubbele voeding
Dempigsfaktor >180 bij 10%
16 Volt max. Spanningsver
Linkbaar met 1 Versterker
1Ωstabilgelink
Full Power MOS-FET Versterker
Power en Protect LED
Lowpassregelbaar30-250Hz
Subsonicregelbaar5-50Hz
180° variablerg Phase Shift
Aluminium behuizing
- Ingangsgveoeligheid regelbaar 200mV ~ 9 Volt
RCA in & uitgangen
Bassremole Control
0~+9dB Bassboost (30-80 Hz)

Benodigde materialien

Krnis schroeeverdraaler
-Boor Machine, 3 mm metaal booR
Bevestigingssschroeven
- Strroomkabel min. 35 mm²
Massakabel min 35 mm²
Luidsprekerkabel min, 2× 4mm^2

Opgelet!!

• Voor Installatie accu afsluiten, let hier bij op de voorwarden van de voertuig leverancian.
  Let op met de montage dat u Niet in de benzinetank boort, remleldingen of andere kriteke delen.
  Kabels nooit over scherpe kanten voeren, Het is aan te beweelen om een extra accu in uw systeme beplaatsen (GZBP 12.2500 of GZPP 12.3500)

Waarschuwing!

Hoogvermögen versterkers kann uw gehoor beschadigen
Let altijd op dit u hulpdiensten altijd kunt waarmenen, door uw geluidsnivo aanop aan te passen

Planning

Voor de Inbouw de volgende punten in acht nemen:

a) Zoek een Inbouwplaats die de versterker geen schade opleverd, zorg ervoor dat de versterker goed kan koelen.
b) Sluit deze versterker altd direkt met de RCA van uw radio aan.

Waarschuwing

Bouw de versterker zo in dat bekabeling aktijd ruim voldoende is afgeschemd.

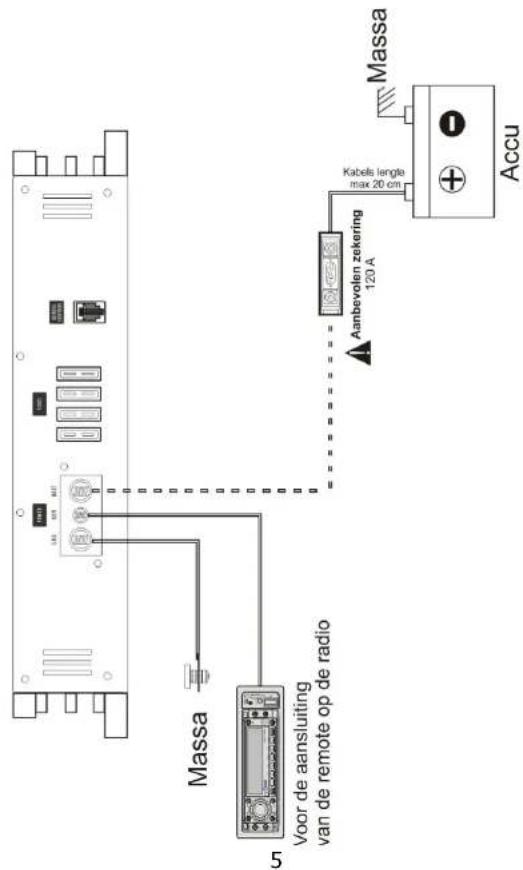

+12 Volt DC Elektrokabel要去 aan de accuizije altijd van een zekering te worden voorzien (Max 30cm). Bij het aansluiken altijd de accuspanning los halen.

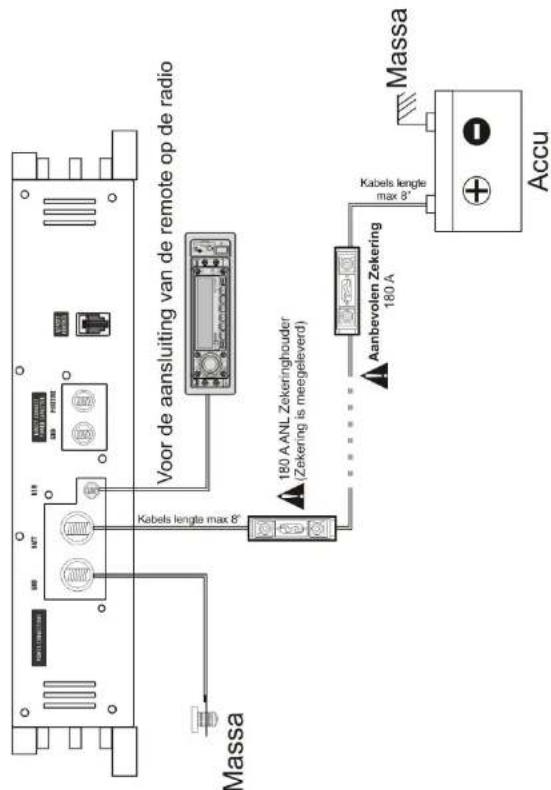

Daar de GZHA 1.1800DxII GENIN interne zekerig bezit, Dien t u ten aller tienden de meegeleverde ANL-zekeringhouser met 180A zekerig aan te sluiten.

De kabellengte tussen versterker en zekering mag maxmaal 20cm bedragen.

Installingen en funkties - GZHA 1.1200DXII

Instellingen en Funktion - GZHA 1.1800DXII

7

8

Installingen en funkties

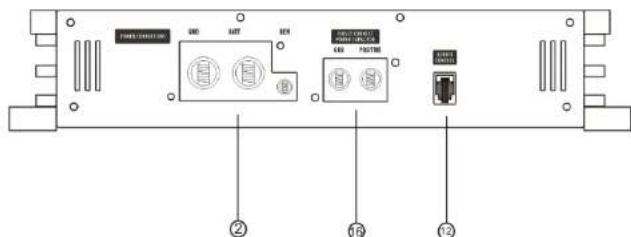

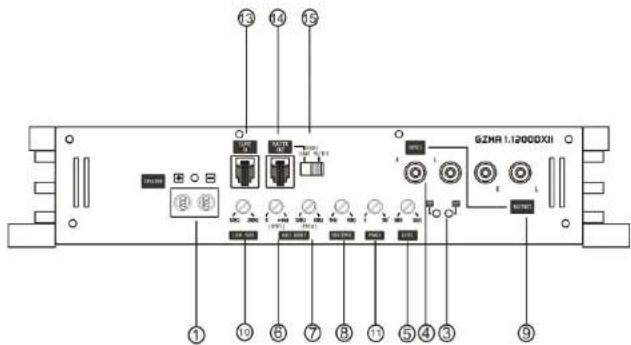

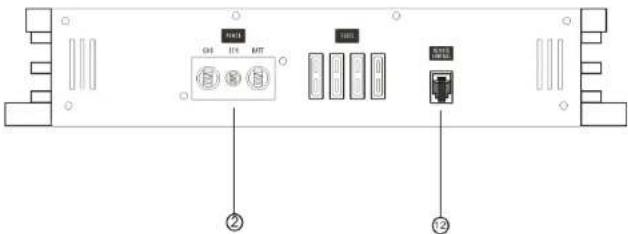

1	Luidsproker	Aanslutt avt subwoofer
2	Stroomaansluttingen	GND -> Mosa REM -> Remote BATT -> +12 Volt
3	Led	BLauv - OK Rood - four
4	Cinch Ingang	Diroc vtborlndon aan RCA uitt van uw radio.
5	Input Levelregelaar Regelanten van de angsgeveerliged
6	Bass Boost Regelaar	Regelanten van het, basz bossi nivo 0 lot +9 dB.
7	Bass Frequency Regelaar	Voor het instalen van de Bass Bocci Frequenciem van 30 bis 80Hz.
8	Subsonic Regelaar	Voor het uifillemeren van de lage 5-50 Hz schadelijk frequencies. Deze beperkt de mechanische utslag van de woofer.
9	Cinch uitgang	Voor het audio signaln vanaf de radio.
10	Low Pass Regelaar	Voor het uifilsturen van de jusie frequency naar uw subwoofer 30- 250 Hz
11	Phase Shift Regelaar	Hermone rogel u dc phasico correcto om uw woofer aan te passet aan het frontysystem
12	Remote Control ingang	Voor de ansulstuning van de extra base reglaar
13	Slave Aansluting Tbv he	Laansluten van de 2e geminkte versaktor
14	Master Out Aansluting	Voor het ansulstuning van de 1e (Master) versaktor
15	Master / Slave Schakelaar	Hier leist u welke versaktor de master is on welke de slave
16	Kondensator Aansluting	Voor het ansulstuning van een extra condensator.

Inschaken van de versterker

De verstreker schakeid automatsch binnen enkele seconden na het Inschakeien van de radio in.

Bij oververhitting schakeid de versterker automatisch ult (ca. 80^ C).

Instelling ingangsnivo

1. LEVEL (MIN/MAX):aar links draien en kompleet og Min zellen
2. radio op 2/3 geluidenNO instien
3. LEVEL (MIN) MAX); near RECTS dazien boer Ret generate FIO

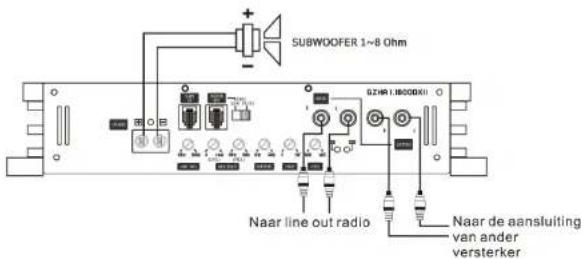

Luidspreker aansluitingen

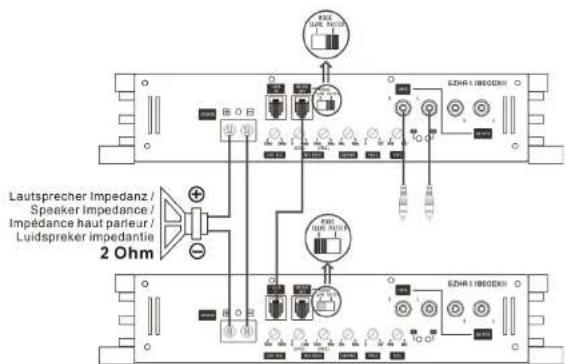

Master & Slave Instselling

Technische data

Model GZHA 1.1200DXII GZH	A 1.1800DXII
RMS Power @ 4 ΩCEA Standard CEA-2006-A	500W (1% THD+N)	650W (1% THD+N)
RMS Power @ 2 ΩCEA Standard CEA-2006-A	900W (1% THD+N)	1150W (1% THD+N)
RMS Power @ 1 ΩCEA Standard CEA-2006-A	1400W (1% THD+N)1900W (30% THD+N)	1800W (1% THD+N)2400W (1% THD+N)
RMS Power @ 2Ω LinkmodeCEA Standard CEA-2006-A	1 x 3800W (30% THD+N) 1 x 4800W (20% THD+N)
Dempingsfaktor	>160 >180
Signal to noise Ratio	>90 dB >90 dB
Lowpass filter	30 - 250 Hz (24 dB). 30 - 250 Hz (24 dB)
Subsonic Filter	5 Hz - 50 Hz (24 dB). 5 Hz - 50 Hz (24 dB)
Bass boost	0 ~ +9 dB 0 ~ +9 dB
Bass boost Frequency	30 Hz ~ 80 Hz 30 Hz ~ 80 Hz
Phase shift	0 - 180° 0 - 180°
Frequency bereik	10 Hz - 250 Hz 10 Hz - 250 Hz
Eff. @ 4 Ω	~80 % ~80 %
Ingangsgevoellgeld	200 mV - 9 V(+5%)	200 mV - 9 V(+5%)
THD	< 0,50 %	< 0,50 %
Bas remote	✓	✓
Zekering	-	-
AfmetingenB x H x L mm	305 x 62 x 360	305 x 62 x 400
DimensionsB x H x L inch	12 x 2.44 x 14.2"	12 x 2.44 x 15.7"
