GEBRUIKSAANWIJZING ZDK 320 X ZANUSSI

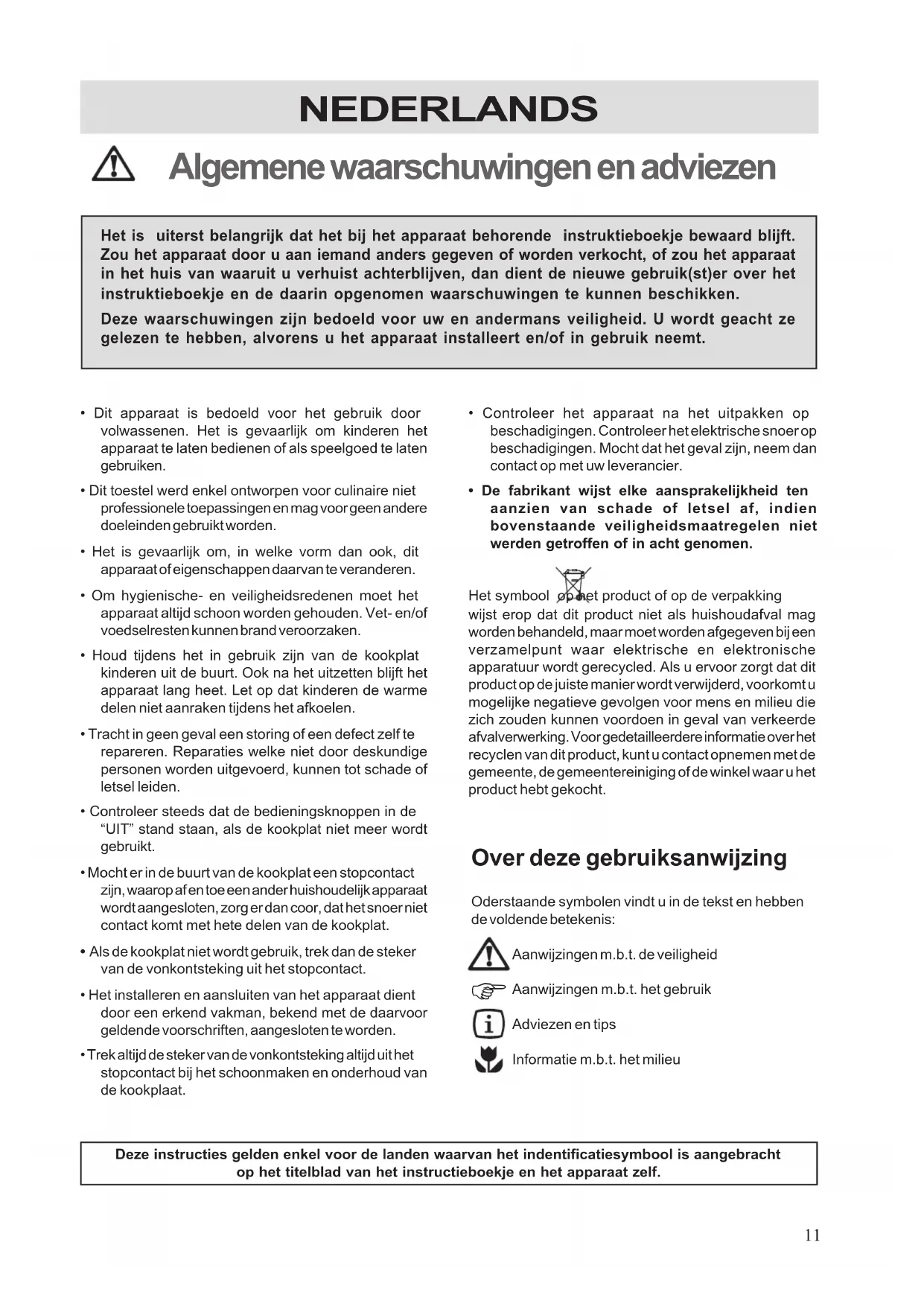

Algemene waarschuwingen en adviezen

Het is uiterst belangrijk dat het bij het apparaat behorende instruktieboekje bewaard blijft. Zou het apparaat door u aan iemand anders gegeven of worden verkocht, of zou het apparaat in het huis van waaruit u verhuist achterblijven, dan dient de nieuwe gebruik(st)er over het instruktieboekje en de daarin opgenomen waarschuwingen te kunnen beschikken.

Deze waarschuwingen zijn bedoeld voor uw en andermans veiligheid. U wordt geacht ze gelezen te hebben, alvorens u het apparaat installeert en/of in gebruik neemt.

• Dit apparaat is bedoeld voor het gebruik door volwassenen. Het is gevaarlijk om kinderen het apparaat te laten bedienen of als speelgoed te laten gebruiken.
• Dit toestel werd enkel ontworpen voor culinaire niet professionele toepassingen en mag voor geen andere doeleinden gebruikt worden.
• Het is gevaarlijk om, in welke vorm dan ook, dit apparaat of eigenschappen daarvan te veranderen.
• Om hygienische- en veiligheidsredenen moet het apparaat altijd schoon worden gehouden. Vet- en/of voedselresten kunnen brand veroorzaken.
• Houd tijdens het in gebruik zijn van de kookplat kinderen uit de buurt. Ook na het uitzetten blijft het apparaat lang heet. Let op dat kinderen de warme delen niet aanraken tijdens het afkoelen.
• Tracht in geen geval een storing of een defect zelf te repareren. Reparaties welke niet door deskundige personen worden uitgevoerd, kunnen tot schade of letsel leiden.
• Controleer steeds dat de bedieningsknoppen in de "UIT" stand staan, als de kookplat niet meer wordt gebruikt.
• Mocht er in de buurt van de kookplat een stopcontact zijn, waarop af en toe een ander huishoudelijk apparaat wordt aangesloten, zorg er dan coor, dat het snoer niet contact komt met hete delen van de kookplat.
• Als de kookplat niet wordt gebruik, trek dan de steker van de vonkontsteking uit het stopcontact.
• Het installeren en aansluiten van het apparaat dient door een erkend vakman, bekend met de daarvoor geldende voorschriften, aangesloten te worden.

• Trek altijd de steker van de vonkontsteking altijd uit het stopcontact bij het schoonmaken en onderhoud van de kookplaat.

• Controleer het apparaat na het uitpakken op beschadigingen. Controleer het elektrische snoer op beschadigingen. Mocht dat het geval zijn, neem dan contact op met uw leverancier.

• De fabrikant wijst elke aansprakelijkheid ten aanzien van schade of letsel af, indien bovenstaande veiligheidsmaatregelen niet werden getroffen of in acht genomen.

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht.

Over deze gebruiksanwijzing

Oderstaande symbolen vindt u in de tekst en hebben de voldende betekenis:

Aanwijzingen m.b.t. de veiligheid

Aanwijzingen m.b.t. het gebruik

Adviezen en tips

Informatie m.b.t. het milieu

Deze instructies gelden enkel voor de landen waarvan het indentificatiesymbool is aangebracht op het titelblad van het instructieboekje en het apparaat zelf.

Inhoud

Algemene waarschuwingen en adviezen ..... 10

Beschrijving van het apparaat 11

Aanwijzingen voor de gebruiker 11

Nuttige wenken.... 12

Onderhoud 13

Aanwijzingen voor de installateur 14

Elektrische aansluiting 14

Inbouw 15

Inbouwmogelijkheden 16

Garantiebepalingen 17

Beschrijving van het apparaat

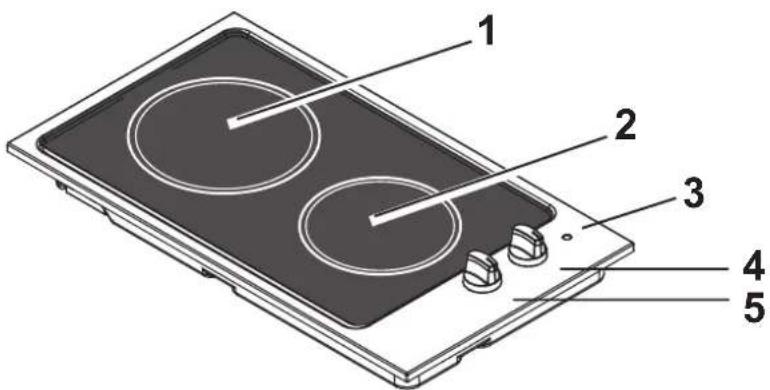

1 2 3 4 5

1 Kookzone achter, 180 mm, 1700 W
2 Kookzone voor, 145 mm, 1200 W
3 Kontrolelampje
4 Bedieningsknop kookzone achter
5 Bedieningsknop kookzone voor

Aanwijzingen voor de gebruiker

Op het bedienigspaneel zijn knoppen ingebouwd die de twee kookplaten doen werken.

Het gaat om een knop met 7 posities:

0 = uit, terwijl de posities van 1 tot 6 de capaciteitshoogten aangeven tot het maximum.

Positie 1		Groenten en vis
Positie 2		Aardappelen (gestoomd), soep, capucijners, bonen
Positie 3		Doorkoken van grote hoevelheeden, minestroni enz
Positie 4		Braden (medium)
Positie 5		Braden (hard)
Positie 6		Bruin bakken of snel aan de kook brengen

Kontrolelampje

Dit lampje brandt als een kookzone in bedrijf is.

Opgelet: als u merkt dat her kokkvlak gebarsten is, moet u het apparaat onmiddellijk uitzetten en contact opnemen met de technische dienst.

De volgende handelingen moeten vermeden worden:

• de keramische kookzone te gebruiken om voorwerpen op te zetten;
• de keramische kookzone in te schakelen als er aluminiumfolie of plastic materiaal op ligt.

Nuttige wenken

De vitrokeramisceh kookplat is bestand tegen temperatuurschommelingen en is ongevoelig voor zowel koude als warmte. Daarnaast is ze uiterst schokbestending. Echter, elk voorwerp, zelfs al is het zeer klein, met een scherpe punt (bijvoorbeeld een mespunt) kan onherstelbare schade toebrengen aan het kookvlak van der plat en de goede werking ervan in het gedrang brengen.

Voor u de kkokplaat voor het eerst gebruikt, moet u het vitrokeramische oppervlak zorgvuldig afwassen met een niet-bijtend product. Droog de plaat goed af en laat ze ongeveer 10 minuten of de maximunstand werken.

Wanner de vitrokeramische kookplaat voor het eerst wordt ingeschakeld, zal ze een brandgeur of eeredre onaangename geur afgeven: dit is absoluut normaal. De guer komt voort van de verdamping van smeersvetresten gebriukt tijdens de fabricatie en van de afdichtingen die tihdens de montage van het toetsel zijn aangebracht. Deuze geur verdwijnt na zekere tijd.

Opgelet: als u merkt dat her kokkvlak gebarsten is, moet u het apparaat onmiddellijk uitzetten en contact opnemen met de technische dienst.

Kookpannen

Houdt U er rekening mee, dat een brede kookpan een groter warmteoppervlak heeft, en daarom sneller kookt dan een kleinere.

Gebruik altijd kookpannen van aangepaste grootte aan hetgeen U moet koken. Let U er vooral op dat de kookpannen niet te klein zijn voor het koken van vloeistoffen. Deze zouden gemakkelijk kunnen overlopen.

En dat de kookpannen bovendien niet te groot zijn voor voedsel voor de snelkook; op de bodem die dan leeg blijft, zouden de vetten en de sausen gemakkelijk kunnen verbranden.

Voor de nagerechten gebruikt U beter vaste vormen in metaal.

Een vorm die men kan openen, laat het vruchtensap of de suiker door, dewelke dan op de bodem van de oven kristaliseren en moeilijk weg te nemen zijn.

Vermijd om in de oven steelpannen te zetten met plastieke handvaten, omdat deze niet altijd weerstaan aan de warmte.

De te gebruiken pannen voor kookbladen met vaste platen moeten de volgende kenmerken hebben:

- geschikt zijn voor intensief gebruik.

- ze moeten zich perfekt aanpassen aan de verwarmingszone oftewel een beetje groter zijn om een doeltreffend gebruik van het apparaat te garanderen, en NOOIT kleiner.

- ze moeten een vlakke basis hebben om een goed kontakt met de plaat te garanderen (fig.4).

Kookzone diameters van de pannen

Kookzone acher 180 mm

Kookzone voor 145 mm

Dit is vooral belangrijk als men pannen om te frituren met hoge temperaturen gebruikt oftewel snelkookpannen.

Controleer of de maten van de pannen groot genoeg zijn om te voorkomen dat de spetters op de platen vallen.

De platen nooit aan laten als er geen pannen op staan of als deze laatste leeg zijn.

Bewaak aandachtig het koken met olieën en vetten.

Wanneer u bij het koken vetten of olie gebruikt moet u steeds goed toekijken, want deze vetstoffen kunnen bij opwarming vuur vatten.

Onderhoud

Voordat u de kookplaat gaat reinigen moet eerst de stroomtoever van de vonkontsteking worden afgesloten.

Dit apparaat mag niet worden schoongemaakt met stoom of met een stoomreiniger.

Verwijder om te beginnen alle voedingsresten of vetspatten van de kookplaat met een krabber.

Reinig vervolgens de kookplaat, die hiervoor slechts een beetje warm hoeft te zijn: gebruik een geschikt schoonmaakproduct en absorberend huishoudpapier.

Veeg ten slotte met een vochtige doek over de kookplaat en droog ze af met een schoen doek.

WAARSCHUWING - Aliminium folie, potten in plastiek of ander synthetisch materiaal mogen nooit op het warme keramische oppervlak geplaatst worden.

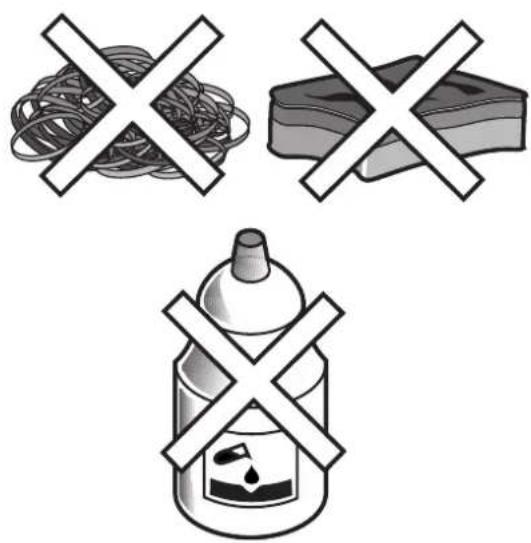

Met de krabber (niet bijgeleverd) kan men onmiddellijk van het warme kookvlak eventuele restjes plastic of synthetisch materiaal, die zich ten gevolve van extreme warmte kunnen vastzetten, wegkrabben. Ook restjessuiker of gesuikerde eetwaren die zijn overgekookt moeten onmiddellijk worden werwijderd. Wees voorzichtig met aluminiumpapier aangezien dit deeltjes achterlaat die krassen kunnen maken op de vitrokeramische kookplaat een beschermlaag die vuil gesuikerde eetwaren, voorkomt. Voor een goed effect moet een dergelijk product voor elkekookbeurt worden aangebracht. Vermijd het gebriuk van schuursponsjes of bijtende producten, agressieve chemische producten (zoals ovensprays) of ontvlekkers.

Kookzone voor 145 mm ∅ 1,2 kW

Totale stroomsterkte 2,9 kW

Voeding elektriciteit 230 V 50 Hz

FABRIKANT:

ELECTROLUX HOME PRODUCTS ITALY S.p.A.

Viale Bologna 298 - 47100 FORLI' (Italia)

Afmetingen van de inbouwopening- uitsnijmaat

Breedte 270 mm.

Diepte 490 mm.

Het apparaat is geproduceerd in

overeenstemming met de volgende

EEG-richlijnen:

en de daarbij behorende besluiten.

Aanwijzingen voor de installateur

De hierna volgende instructies zijn bestemd voor de erkende installateurs, om ervoor te zorgen dat installatie en onderhoud optimaal verlopen, volgens de geldende normen.

Ontkoppel het kookplateau van de stroomtoevoer. Ingeval het plateau op de stroomtoevoer aangesloten moet blijven, moeten alle nodige voorzorgsmaatregelen worden getroffen.

De zijwanden van de meubels mogen niet hoger komen dat het werkvlak van het toestel.

Plaats het toestel niet in de buurt van ontvlambare materialen (zoals gordijnen, handdoeken enz.).

Elektrische aansluiting

Het kookplateau is ontworpen om te werlen bij 230 V eenfasig.

De aansluiting moet worden uitgevoerd conform de voorwaarden en normen, voorgeschreven door de geldende wetgeving.

Alvorens aan te sluiten moet u nagaan of:

1. de elektrische voeding afgestemd is op het verbruik van het kookplateau (zie het identificatieplaatje);
2. de bestaande elektrische toevoer voorzien is van een aarding conform de geldende voorschriften;
3. de meerpolige stekker of de gebruikte schakelaar gemakkelijk bereikbaar zijn nadat het kookplateau gelnstalleerd is.

Bevestig een stekker aan de kabel, aangepast aan de belasting, en sluit aan op een beveiligd contact.

Om de stekker met de kabel te verbinden, dienen de aanbevelingen in Fig. 3 te worden gevolgd.

Als een directe aansluiting op het stroomnet vereist is, moet een meerpolige stekker worden gebruikt met een minimum afstand tussen de contacten van 3 mm, aangepast aan de belasting en geldende voorschriften.

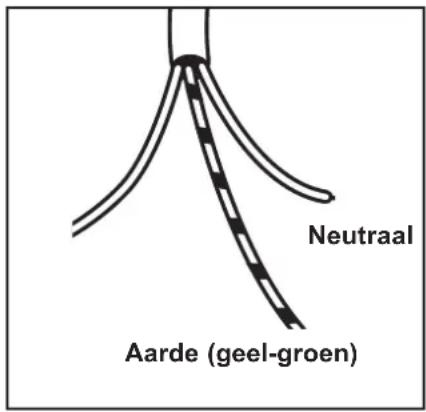

De bruine fasedraad (die aangesloten is op de "L" clip van het plateau) moet altijd worden aangesloten op het fasecontact van het stroomnet.

De stroomkabel moet zo geplaatst worden dat hij op geen enkel punt 90°C warmer kan worden dan de omgevingstemperatuur.

Neutraal Aarde (geel-groen)

Fig. 1

Vervangen van de stroomkabel

De verbinding tussen stroomkabel en klemmenbord is van het "Y"-type: de stroomkabel kan dus alleen worden vervangen met behulp van een speciaal stuk gereedschap waarmee de installateurs uitgerust zijn. Wanneer de stroomkabel moet worden vervangen, mag alleen type H05V2V2-F T90 worden gebruikt, en beide types moeten aangepast zijn aan de belasting en de temperatuur waarbij ze moeten functioneren.

Bovendien moet de groen/gele aardingsdraad zo'n 2 cm langer zijn dan de fasedraad en de neutrale draad (Fig.1).

Inbouw

Fig. 2 510 290

Deze kookplateaus zijn bestemd om te worden ingebouwd in keukenmeublen met een diepte tussen 500 en 600 mm en angepaste kenmerken.

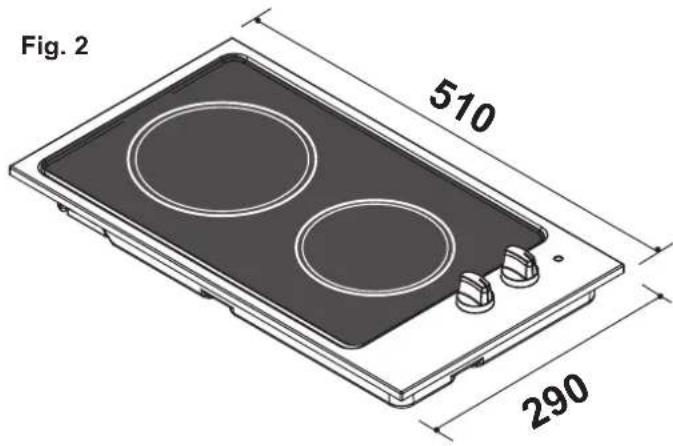

De afmetingen van de kookplaat worden weergegeven in Fig. 2.

Inbouw en montage

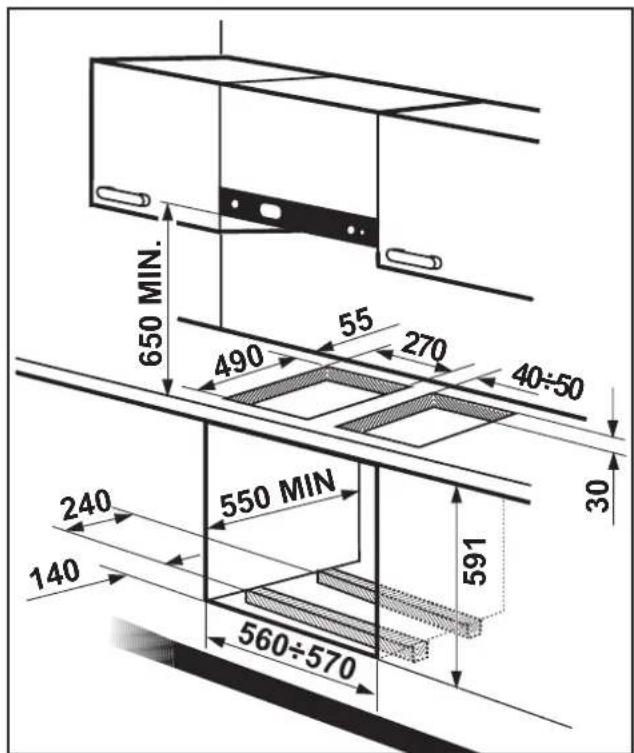

De kookplateaus kunnen worden gemonteerd op alle basismeublen met volgende openingen (Fig. 3).

De afstand tussen achterkant van de uitsnijmaat en de keukenwand of achterzijde van het werkblad moet minimaal 55 mm. zijn.

De afstand tussen de zijkant en een wand, links of rechts moet minimaal 100mm zijn.

Zorg ervoor dat de onderzijde van een bovenkast altijd minimal 650 mm. verwijderd is van de kookplaat.

Het kookplateau wordt als volgt bevestigd aan het basismeublen:

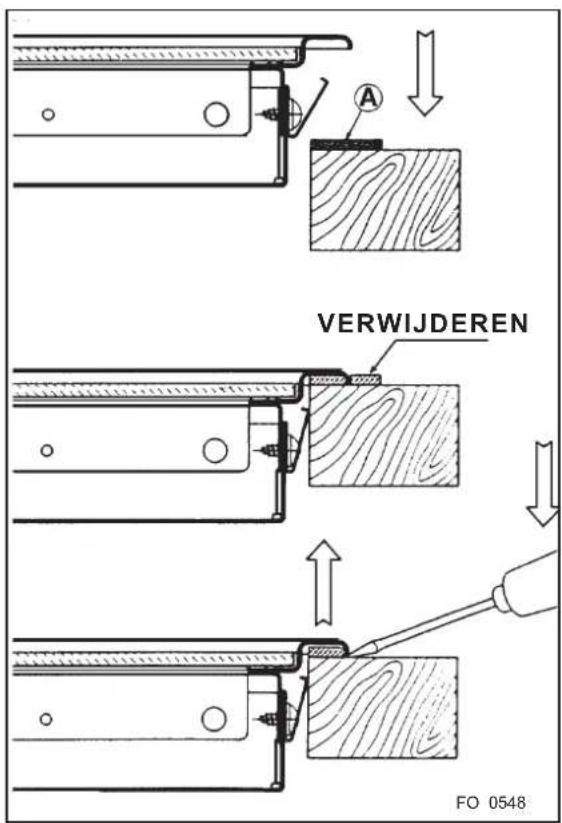

1. Plaats vervolgens de meegeleverde afdichting (Fig.4-"A") rondom de uitsnijmaat.
2. Plaats de kookplaat in het gat en druk hem omlaag tot het contact met de keuken top oppervlakte binnenkomt. Verwijder dan het overvloedige afdichting.
3. Om de kookplaat van de uitsnijding te verwijderen, gebruik een schroevendraaier en hef de rand van de kookplaat op (Fig. 4).

Voor het optimaal naast elkaar plaatsen van een serie van 30 cm module-kookunits in één enkele uitsnede in de werkplaat, een installatiekit met een metalen steundrager kan worden gekocht bij een serviceorganisatie die door voornoemd bedrijf is goedgekeurd. De beschrijving hoe deze installatiekit moet worden aangebracht treft u aan in de verpakking van deze installatiekit.

650 MIN. 490 55 270 40÷50 30 240 550 MIN 140 591 560÷570

Fig. 3

A VERWIJDEREN FO 0548

Fig. 4

Inbouwmogelijkheden

Als het keukenmeubel een deur heeft.

Zorg er altijd voor, dat de onderzijde van de kookplaat minimaal 20 mm. verwijderd is van onderliggende kastdelen of voorwerpen.

De kookplaat moet in een open ruimte liggen om er voor eventuele reparaties. Verwijder daarom de bovenkant van de kast of zorg ervoor dat een ovenkast geleverd wordt (Fig. 5).

Boven een oven

Voor de inbouwopeningen, zie Fig. 3.

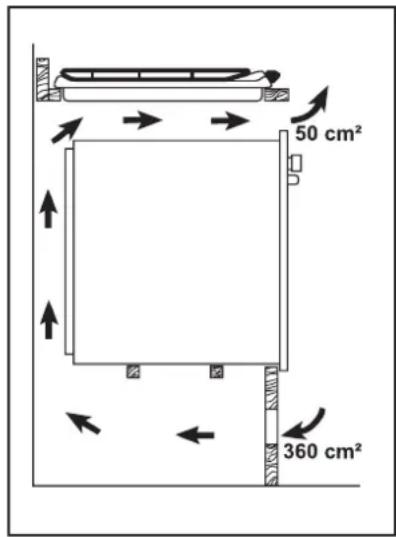

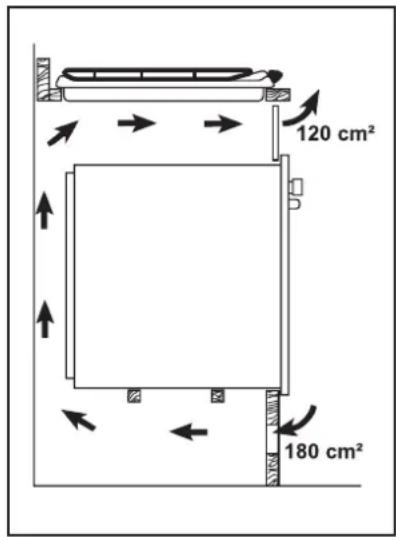

Er zijn twee ventilatie-openingen vereist. Figuren 6 en 7 illustreren twee mogelijke oplossingen.

De elektrische aansluiting voor de oven en het kookplateau moeten toegankelijk blijven en afzonderlijk gelegd worden.

a) Verwijderbaar paneel
b) Eventuele ruimte voor de aansluitingen

50 cm² 360 cm²

120 cm² 180 cm²

WAARBORGVOORWAARDEN (België)

Onze toestellen worden met de grootst mogelijke zorgvuldigheid geproduceerd. Desondanks kan het voorkomen dat er een defect optreedt. Onze klantendienst zal dit op verzoek herstellen, zowel binnen als buiten de waarborgtermijn. De levensduur van het toestel wordt daardoor niet negatief beïnvloed. Onderstaande waarborgvoorwaarden zijn gestoeld op de EU Richtlijn 99/44/EG en het Burgerlijk Wetboek. De daaruit voortvloeiende rechten blijven onverlet.

Ook de waarborgverplichtingen van de verkoper naar de eindgebruiker blijven onaangetast.

Voor dit toestel verlenen wij waarborg volgens onderstaande voorwaarden:

1. Wij verhelpen kosteloos met inachtneming van de voorwaarden 2 tot en met 15 gebreken aan het toestel die zich openbaren binnen 24 maanden vanaf de datum van levering aan de eindgebruiker. Deze waarborgvoorwaarden zijn niet van toepassing in geval van professioneel of daarmee gelijk te stellen gebruik.

2. De waarborgprestatie houdt in dat het toestel kosteloos wordt teruggebracht in de toestand die het had voor het defect optrad. Gebrekkige onderdelen worden hersteld of vervangen. Kosteloos vervangen onderdelen worden ons eigendom.

3. Het gebrek moet terstond gemeld worden, om mogelijke verdere schade te voorkomen.

4. Voor een beroep op waarborg dient het aankoopbewijs metaankoop-en/ofleveringsdatum te worden overlegd.

5. De waarborg heeft geen betrekking op schade aan kwetsbare onderdelen, zoals (vitrokeramisch) glas, kunststof, rubber, die ontstaan is door onzorgvuldig gebruik

6. De waarborg heeft geen betrekking op kleine afwijkingen van de gestelde kwaliteit die voor de waarde en deugdelijkheid van het toestel onbeduidend zijn.

7. De waarborg geldt evenmin voor schade veroorzaakt door:

- chemische en elektrochemische inwerking van water.

- abnormale milieuomstandigheden in het algemeen

• voor het toestel oneigenlijke bedrijfsomstandigheden

- contact met agressieve stoffen.

1. De waarborg heeft geen betrekking op gebreken door transportschade die buiten onze verantwoordelijkheid is ontstaan, niet vakkundige installatie of montage, verkeerd gebruik, gebrekkig onderhoud, of het niet in acht nemen van de gebruiks- of montageaanwijzingen.

2. Het recht op waarborg vervalt wanneer het defect werd veroorzaakt door herstelling of ingrepen door derden die niet bevoegd of niet deskundig zijn, of wanneer het toestel voorzien werd van toebehoren of onderdelen die niet origineel zijn en daardoor een defect veroorzaken.

3. Toestellen die gemakkelijk kunnen worden vervoerd dienen te worden overhandigd of gezonden naar onze klantendienst. Herstelling ter plaatse kan slechts worden gevraagd voor grote of ingebouwde toestellen.

4. Indien het toestel zodanig is ingebouwd, ondergebouwd, opgehangen of geplaatst dat de benodigde tijd voor het in- en uitbouwen samen meer dan 30 minuten bedraagt, dan worden de hierdoor ontstane extra kosten aan de gebruiker in rekening gebracht. Schade die ontstaat door abnormale in- of uitbouw komt ten laste van de gebruiker.

5. Indien binnen de waarborgperiode de herstelling van hetzelfde gebrek meermaals mislukt of de herstellingkosten disproportioneel zijn wordt in overleg met de gebruiker een gelijkwaardige vervanging geleverd. In geval van vervanging behouden we ons het recht voor om een vergoeding te rekenen naar rato van de verstreken gebruiksperiode.

6. Herstelling onder waarborg heeft geen verlenging van de waarborgtermijn noch aanvang van een nieuwe waarborgtermijn tot gevolg.

7. Op herstellingen geven wij een waarborg van 12 maanden, uitsluitend op hetzelfde gebrek.

8. Verdere of andere rechten, in het bijzonder vergoeding van schade ontstaan buiten het toestel, zijn uitgesloten voor zover een aansprakelijkheid niet wettelijk is vastgelegd. In geval van aansprakelijkheid zal een vergoeding de aankoopwaarde van het toestel niet overtreffen.

Deze waarborgvoorwaarden gelden voor in België gekochte en/of in gebruik zijnde toestellen. Indien een toestel naar het buitenland wordt gebracht dient de gebruiker na te gaan of het toestel voldoet aan de technische voorwaarden (o.a. spanning, frequentie, installatievoorschriften, gassoort, klimaatomstandigheden) in het betreffende land. Voor in het buitenland aangeschafte toestellen dient de gebruiker zich zelf te vergewissen van de bepalingen in België. Noodzakelijke of gewenste aanpassingen vallen niet onder de waarborg, en kunnen niet altijd worden aangebracht.

Ook na afloop van de waarborgtermijn staat onze klantendienst u ter beschikking.

Adres Klantendienst (België):

ELECTROLUX HOME PRODUCTS BELGIUM

Bergensesteeweg, 719

1502 LEMBEEK

Tél. [phone]
