Указания по использованию

настоящего руководства Вы встретите в тексте настоящего руководстваследующие символы, которые помогут Вамориентироваться в нем:Указания по безопасностиПошаговые указания по эксплуатацииСоветы и рекомендацииИнформация по охране окружающей среды Данная инструкция действительна только для стран, обозначенных символом

напечатанным на передней обложке настоящего буклета.

Правила эксплуатации • Данный прибор предназначен для эксплуатациивзрослыми и детьми, находящимися под присмотром. Не ПОЗВОЛяЙТЕ маленьким детям трогать регуляторы на панели управления или играть сприбором или вблизи него.• Данная варочная панель предназначена дляприготовления пищи только в быту, а не впрофессиональных целях. Она не должнаиспользоваться в какихлибо других целях.• Изменение характеристик варочной панели иливнесение какихлибо изменений в ее конструкциюсопряжено с опасностью.• В целях обеспечения гигиены и безопасностисодержите прибор в чистоте. Накопление остатковжира или пищи может привести к возгоранию.• При эксплуатации варочной панели ее доступныечасти могут сильно нагреваться. Детей следуетдержать В УДАЛЕНИИ от прибора, пока он не остынет. • Ни при каких обстоятельствах не следует пытатьсяотремонтировать прибор самостоятельно. Ремонт,выполненный некомпетентными лицами, можетявиться причиной травм или серьезных поврежденийприбора. Обращайтесь в ближайшийавторизованный сервисный центр Zanussi. Всегданастаивайте на использовании оригинальныхзапасных частей Zanussi.• Когда прибор не используется, все ручки управлениядолжны находиться в положении “Выкл.”.• Если Вам нужно включить какойлибо электроприборв розетку, расположенную рядом с варочнойпанелью, убедитесь, что ее не касаютсяэлектрические провода; держите их на достаточнобольшом расстоянии от нагревающихся частейданного прибора.• Если прибор неисправен, отключите его от сетиэлектропитания. Установка, чистка и уход • Обязательным требованием является выполнениевсех операций по установке прибораквалифицированным электриком или компетентнымспециалистом в соответствии с действующиминормами и правилами.• Перед выполнением какихлибо операций по чисткеприбора или по уходу за ним отсоедините его отсети электропитания. РУССКИЙ

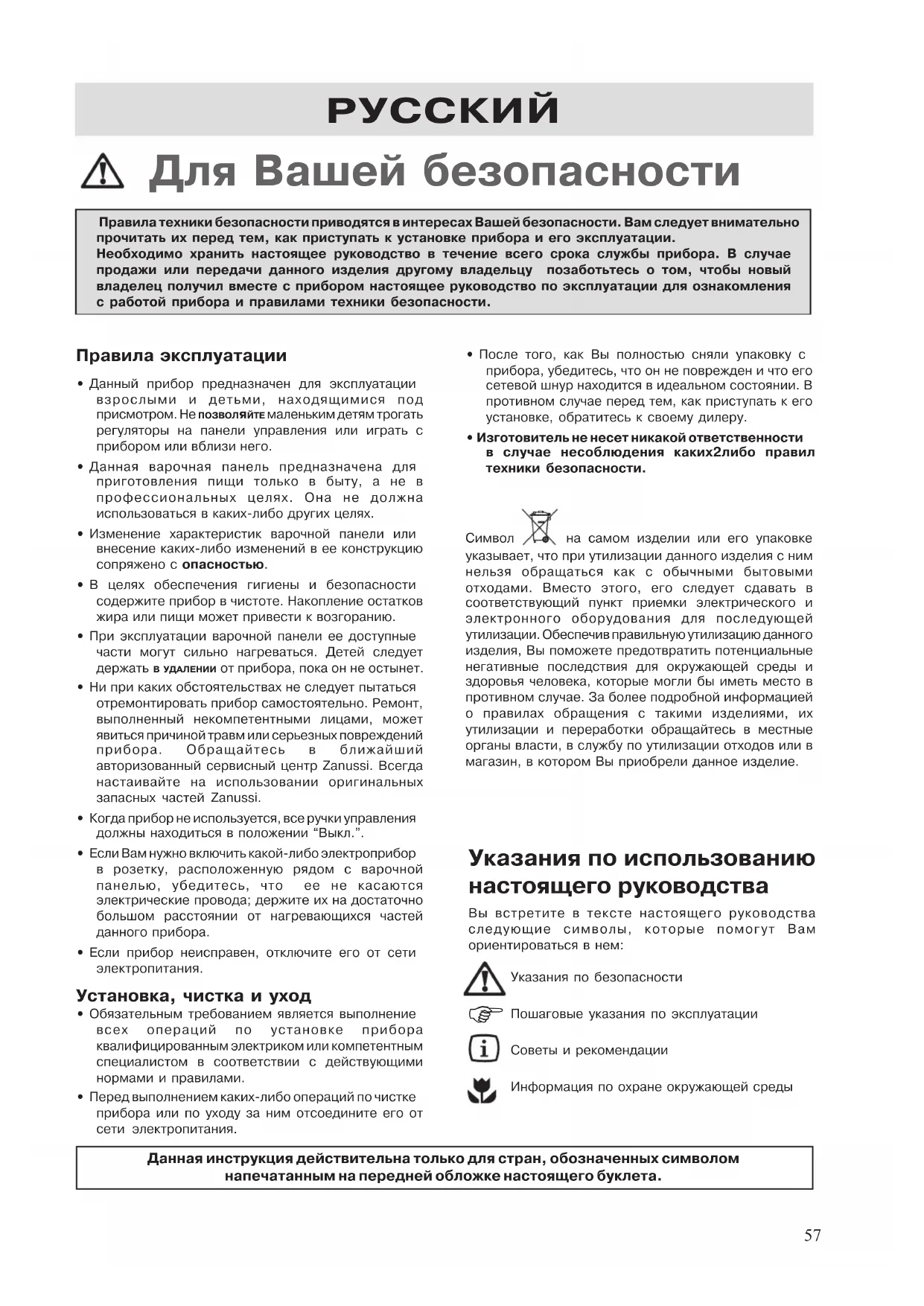

Для Вашей безопасности

Правила техники безопасности приводятся в интересах Вашей безопасности. Вам следует внимательно прочитать их перед тем, как приступать к установке прибора и его эксплуатации.Необходимо хранить настоящее руководство в течение всего срока службы прибора. В случаепродажи или передачи данного изделия другому владельцу позаботьтесь о том, чтобы новыйвладелец получил вместе с прибором настоящее руководство по эксплуатации для ознакомленияс работой прибора и правилами техники безопасности.• После того, как Вы полностью сняли упаковку сприбора, убедитесь, что он не поврежден и что егосетевой шнур находится в идеальном состоянии. Впротивном случае перед тем, как приступать к егоустановке, обратитесь к своему дилеру.• Изготовитель не несет никакой ответственностив случае несоблюдения каких2либо правилтехники безопасности.Символ на самом изделии или его упаковкеуказывает, что при утилизации данного изделия с нимнельзя обращаться как с обычными бытовымиотходами. Вместо этого, его следует сдавать всоответствующий пункт приемки электрического иэлектронного оборудования для последующейутилизации. Обеспечив правильную утилизацию данногоизделия, Вы поможете предотвратить потенциальныенегативные последствия для окружающей среды издоровья человека, которые могли бы иметь место впротивном случае. За более подробной информациейо правилах обращения с такими изделиями, ихутилизации и переработки обращайтесь в местныеорганы власти, в службу по утилизации отходов или вмагазин, в котором Вы приобрели данное изделие. 58

пользователя Для Вашей безопасности 26Описание прибора 27Правила использования 27Советы и рекомендации 28Чистка и уход 29 Указания для

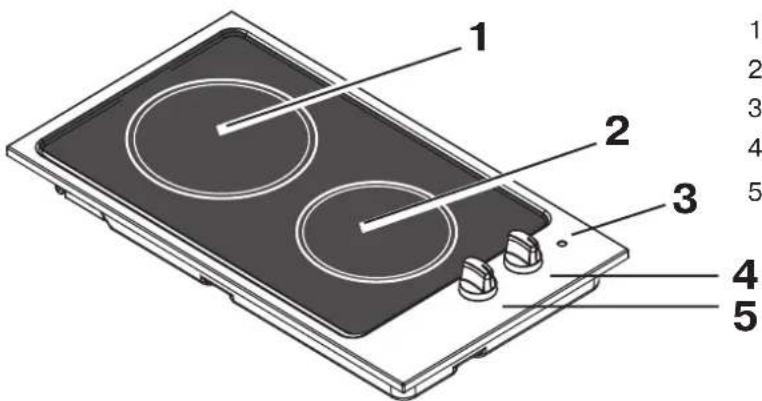

Технические характеристики 29 Указания для установщика 30Электрическое подключение 30Встраивание 31Варианты установки 32Условия гарантии 33 Ручки управления Регулировка теплоотдачи обеих зон нагревавыполняется плавно в диапазоне от 1 до 6.“1” Cоответствует минимальной теплоотдаче.“6” Соответствует максимальной теплоотдаче.“0” Соответствует выключенному состоянию зонынагрева. Описание прибора 1 Задняя зона нагрева, 180 мм, 1700 Вт2 Передняя зона нагрева, 145 мм, 1200 Вт3 Индикаторная лампочка4 Ручка управления задней зоной нагрева5 Ручка управления передней зоной нагрева Правила использования Положение 1 Поддержание в нагретом состоянииПоложение 2 Поддержание на слабом медленном огнеПоложение 3 Поддержание на медленном огнеПоложение 4 Жарка / подрумяниваниеПоложение 5 Доведение до кипенияПоложение 6 Доведение до к ипения / быстрое

прожаривание / жарка в

большом количестве масла

Индикаторная лампочка Индикаторная лампочка загорается при включениихотя бы одной из зон нагрева и продолжает горетьдо выключения обеих зон.Не используйте стеклокерамическуюпанель, если стекло повреждено.В случае возникновения какойлибонеисправности или образования трещины наповерхности варочной панели во времяприготовления пищи необходимо отсоединитьпанель от сети электропитания и обратиться вавторизованный сервисный центр Electrolux. Внимание: На горячую поверхность нельзя кластьалюминиевую фольгу или ставитьпластиковую посуду.Не используйте стеклокерамическуюпанель в качестве подставки для какихлибо предметов.Не смотрите пристально нанагревательные элементы во времяработы варочной панели.59

Правильно регулируйте температуру зон

 Выбирайте максимальное значение температуры

и сохраняйте его до тех пор, пока жидкость в

кастрюле не закипит. Затем выставьте как можно

более низкое значение температуры,

достаточное для поддерживания кипения.

 Используйте кастрюли с ровным дном.

Использование кастрюль с неровным дном

может привести к 50 % увеличению потребления

электроэнергии. Проверьте, насколько ровное

дно в Вашей посуде, установив соответствующую

кастрюлю или сковороду в перевернутом

положении на стол и приложив к ее дну линейку.

 Неровное, как выпуклое, так и вогнутое дно

посуды способствует увеличению времени

приготовления и потребления энергии.

 Диаметр посуды должен быть равен диаметру

зоны нагрева или несколько превышать его.

 Помните, что в больших кастрюлях может

находиться небольшое количество

приготавливаемых продуктов. Если диаметр

посуды слишком мал, потребление энергии

увеличится, в пролившиеся на панель продукты

будут пригорать к поверхности зон нагрева.

 Посуда с очень ярким/блестящим дном

способствует некоторому увеличению времени

приготовления по сравнению с посудой с

матовым/темным дном.

 Используйте посуду с плотно закрывающимися

крышками. При приготовлении без крышки

потребление электроэнергии увеличивается

более, чем в три раза.

 Не сдвигайте кастрюли или сковороды по

поверхности варочной панели  всегда

приподнимайте их при установке на панель или

 Перед тем, как ставить кастрюли и сковороды

на стеклокерамическую поверхность, протирайте

их дно чистой сухой тряпкой. Это помогает

предотвратить образование царапин на панели

и уменьшает объем работы по ее последующей

 Удаляйте брызги, попавшие на варочную панель,

пока она еще не остыла.

Задняя зона нагрева 180 мм

Зона нагрева Диаметр

используемых кастрюль

Советы и рекомендации по

использованию зон нагрева60

Перед выполнением какихлибо операций

по чистке или техническому обслуживанию

варочной панели Вы должны ОТСОЕДИНИТЬ

ее от электропитания.

В целях гигиены и безопасности

необходимо всегда содержать зоны нагрева

в чистоте. Накопление остатков жира или

пищи может привести к образованию дыма

при нагреве и даже к возгоранию.

Никогда не используйте металлические

губки или другие абразивные чистящие

Для чистки варочной панели нельзя

использовать пар или паровое чистящее

Стеклокерамическая варочная

 Декоративный узор на стеклокерамической

поверхности со временем может оказаться

поцарапанным и нарушенным, в особенности

при неподобающем уходе, но это не оказывает

никакого отрицательного воздействия на работу

Такие дефекты на сказываются на работе

варочной панели и не покрываются

 С помощью специального скребка для чистки

стеклокерамических панелей немедленно, пока

панель еще не остыла, удаляйте с нее попавший

на нее сахар или содержащие сахар продукты

(варенье, сок и т.д.), расплавленные частицы

пластика или алюминиевой фольги. Если Вы

дадите им остыть и затвердеть на варочной

панели, возможно повреждение ее поверхности.

 Посуду, контактировавшую с вышеуказанными

расплавленными продуктами, следует тщательно

очистить перед тем, как снова использовать для

приготовления пищи на стеклокерамической

На дефекты стеклокерамической

поверхности, вызванные

вышеуказанными причинами, гарантия

не распространяется.

 При загрязненной стеклокерамической варочной

панели уменьшается эффективность передачи

тепла от зон нагрева к посуде.

 После приготовления пищи зоны нагрева следует

протирать тряпкой, смоченной в жидком

 При наличии сильных загрязнений Вы можете

последовательно выполнить следующие

1. Удалите пятна и другие загрязнения с помощью

специального скребка для чистки

стеклокерамических панелей.

2. Убедитесь, что стеклокерамическая панель

остыла. Используйте специальное чистящее

средство для стеклокерамических панелей.

3. Протрите варочную панель влажной тряпкой

или кухонной салфеткой. Трудноудалимые

пятна можно устранить, с силой протирая их

4. Удалите влажной тряпкой остатки моющего

5. При необходимости вытрите варочную панель

 Перед тем, как снова включать варочную панель,

убедитесь, что на ней не осталось влаги. При

нагреве влажных стеклокерамических панелей

на них могут образоваться радужные полосы.

Поверхности из нержавеющей

 После приготовления пищи протирайте

поверхность варочной панели мягкой тряпкой,

смоченной в теплой воде, в которую для

устранения трудноудалимых пятен добавлено

немного жидкого моющего средства.

 Детали из нержавеющей стали со временем

могут пожелтеть и приобрести соломенный

оттенок; для устранения этой желтизны

используйте специальное чистящее средство

для нержавеющей стали.

Мощность зон нагрева

Задняя зона нагрева, диам. 180 мм 1,7 кВт

Передняя зона нагрева, диам. 145 мм 1,2 кВт

Полная мощность 2,9 кВт

Электропитание 230 В 50 Гц

Размеры выемки под варочную

Данное изделие соответствует следующим

Директивам Европейского Союза:

 73/23  90/683 (Директива по низкому

(Директива по электромагнитной

 93/68 (Директивы общего характера)

с последующими изменениями.

Технические характеристики

ELECTROLUX HOME PRODUCTS ITALY S.p.A.

Viale Bologna, 298 I47100 FORLI (Italy)61

Указания для установщика

Следующие указания по установке и

техобслуживанию относятся к операциям,

которые должны выполняться только

квалифицированными специалистами в

соответствии с действующими нормами.

Перед выполнением любых работ с

прибором его следует отсоединить от

сети электропитания. Если для

выполнения той или иной операции

необходимо наличие электропитания,

удостоверьтесь в том, что приняты все

необходимые на этот случай меры

Высота боковых стенок кухонной мебели,

на которой устанавливается варочная

панель, не должна превышать высоту

Не устанавливайте варочную панель

вблизи от легковоспламеняющихся

материалов (например, занавесок,

Прибор рассчитан на подключение к однофазной

сети электропитания напряжением 230 В.

Подключение должно выполняться в соответствии

с действующими нормами и правилами.

Перед подключением прибора:

1. удостоверьтесь, что предохранитель сети и

электрическая сеть в Вашей квартире

выдерживают соответствующую нагрузку (см.

паспортную табличку);

2. удостоверьтесь, что электрическая сеть имеет

должное заземление, соответствующее

3. удостоверьтесь, что при установленной на место

варочной панели обеспечивается легкий доступ

к розетке сети и вилке сетевого шнура.

Прибор поставляется с сетевым шнуром. Его

следует оборудовать вилкой, соответствующей

нагрузке, указанной на паспортной табличке. При

установке вилки на сетевой шнур придерживайтесь

рекомендаций, приведенных на Рис. 1. Вилку следует

вставлять в соответствующую розетку.

При неразъемном подключении прибора к сети

необходимо установить между ними двухполюсный

размыкатель с расстоянием между разомкнутыми

контактами не менее 3 мм. тип которого

соответствует требуемой нагрузке в соответствии

с действующими нормами и правилами.

Сетевой провод должен быть размещен таким

образом, чтобы никакая его часть не могла нагреться

до температуры, на 90 °C превышающей комнатную

Коричневый провод (подключенный к контакту

клеммной колодки, помеченному буквой

“L”) всегда должен соединяться с фазой

Электрическое подключение

Земля (желто2зеленый

Замена сетевого шнура

Замена сетевого шнура требует специального

инструмента, имеющегося только у

уполномоченных специалистов.

В этом случае должен использоваться только

специальный сетевой шнур. Сечение проводов

должно соответствовать напряжению и рабочей

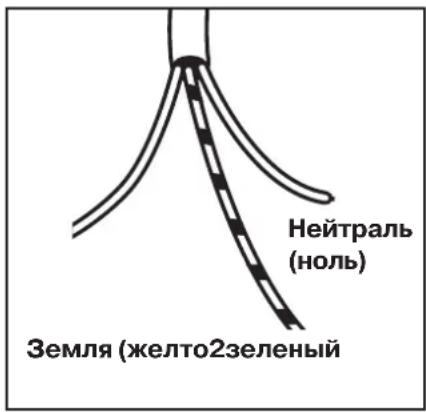

Желтозеленый провод заземления должен быть

примерно на 2 см длиннее фазовых проводов

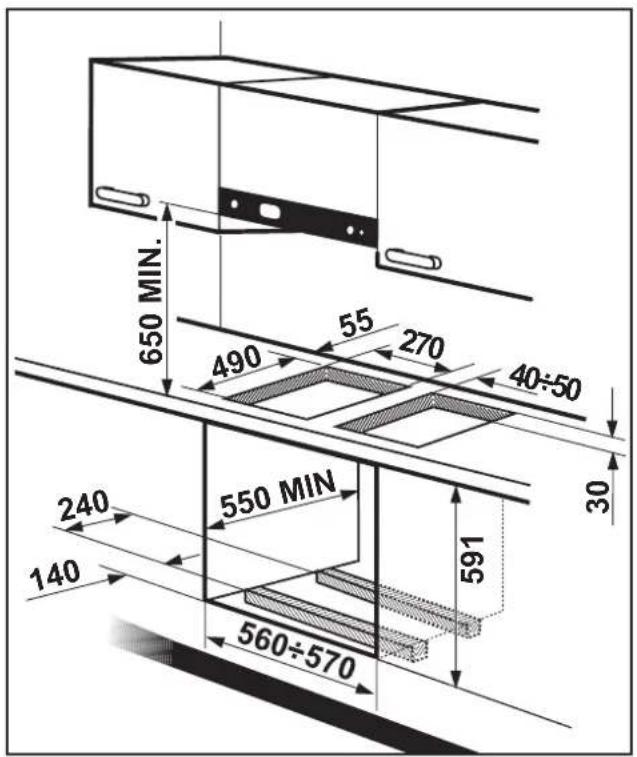

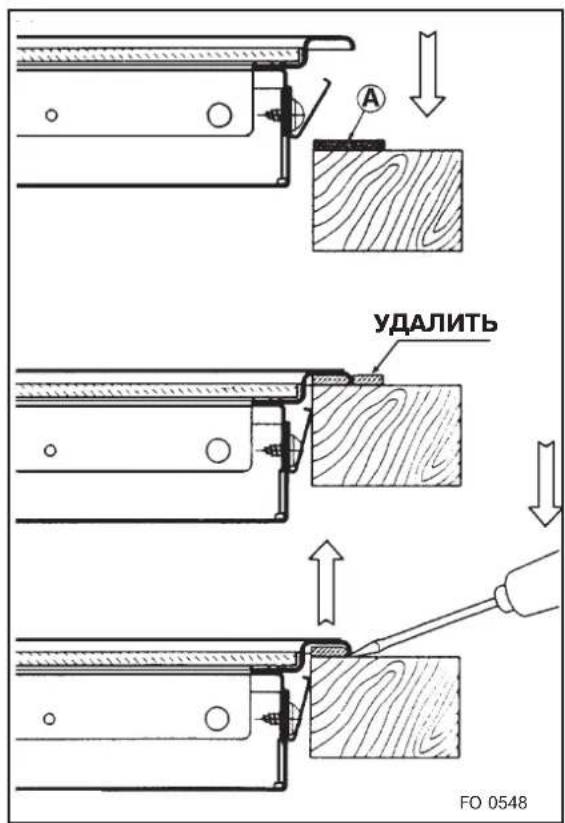

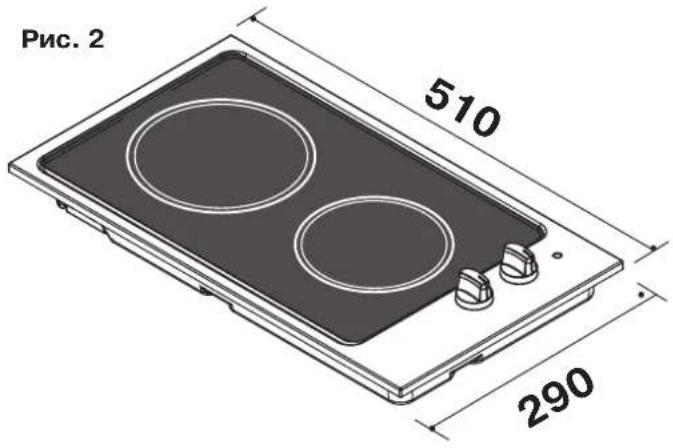

Встраивание Данная варочная панель может быть встроена вкухонную мебель с глубиной от 550 до 600 мм.Размеры варочной панели показаны на Рис. 2.Установка и сборкаДанная варочная панель может быть встроена вкухонную мебель с выемкой, размеры которойприведены на Рис. 3.Край выемки должен располагаться от заднейстены на расстояние не менее 55 мм.В случае, если варочная панель устанавливаетсярядом со стенами кухни или боковыми стенкамикухонной мебели, края выемки должнырасполагаться от них на расстояние не менее 100 мм. Расстояние от подвесных шкафов или вытяжки доварочной панели должно составлять не менее 650 мм. Выполните встраивание варочной панелиследующим образом:1. Проложите уплотняющую прокладку (Рис.4 “A”) вдоль всего края выемки.2. Установите варочную панель в выемку и надавитена нее сверху вниз так, чтобы она дошла достолешницы. Затем удалите выступившие наружуизбытки уплотнительной прокладки.3. Чтобы снять варочную панель из выемки,приподнимите ее, поддев за край отверткой.В случае, если несколько 30см варочныхпанелей устанавливаются в одну и ту жевыемку одна к другой, Вы можетеприобрести специальный комплект длясборки, включая боковой кронштейн идополнительные уплотнения, в нашихсервисных центрах. Соответствующиеинструкции поставляются вместе скомплектом для сборки.Размеры указаны в мм.Рис. 2УДАЛИТЬFO 0548Рис. 4Рис. 3 550 MIN

Рис. 5 Рис. 6 Рис. 7

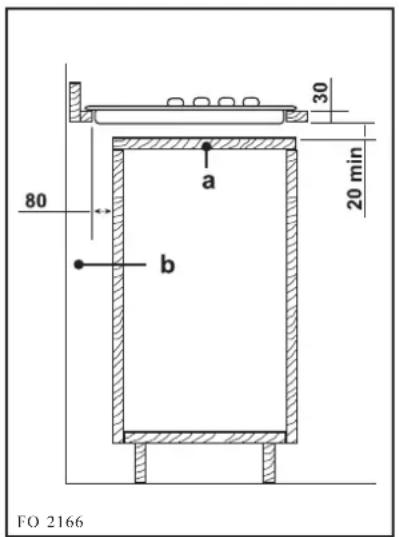

b) Пространство для выполнения подключений

Установка на кухонный

Шкаф должен иметь специальную конструкцию,

обеспечивающую отсутствие какоголибо контакта

с дном варочной панели, которое может

нагреваться при ее использовании Рекомендуемое

решение показано на рисунке 5.

Панель, устанавливаемая под варочной панелью

(“а”), должна быть съемной для обеспечения

легкого доступа на случай выполнения ремонтных

работ. Пространство сзади кухонной мебели (“b”)

может использоваться для выполнения

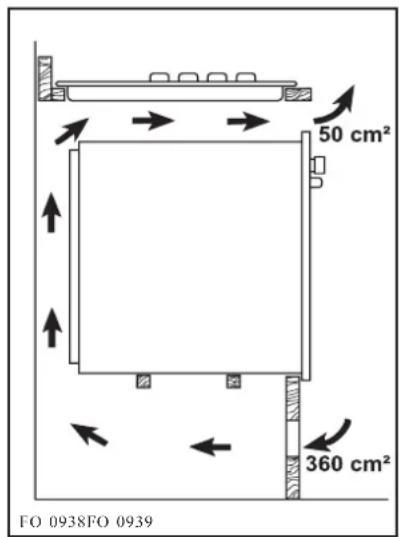

Кухонная мебель с духовым

Размеры выемки под варочную панель должны

соответствовать приведенным на Рис. 3; в шкафу

должны иметься отверстия для обеспечения

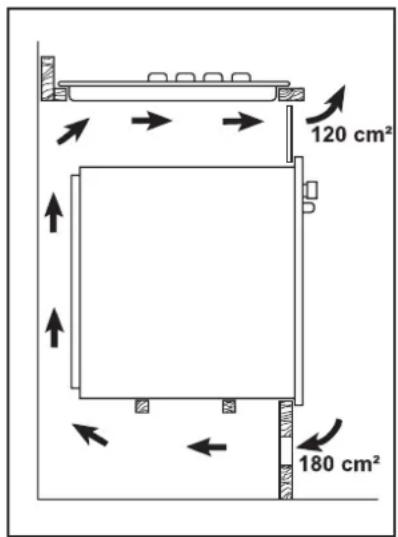

непрерывного притока воздуха. Рекомендованные

варианты обеспечения необходимой вентиляции

показаны на Рис. 6 и 7.

Электрические подключения духового шкафа и

варочной панели должны быть выполнены по

отдельности для обеспечения безопасности и

простоты вынимания духового шкафа в случае
