GEBRUIKSAANWIJZING PROMIX100 VELLEMAN

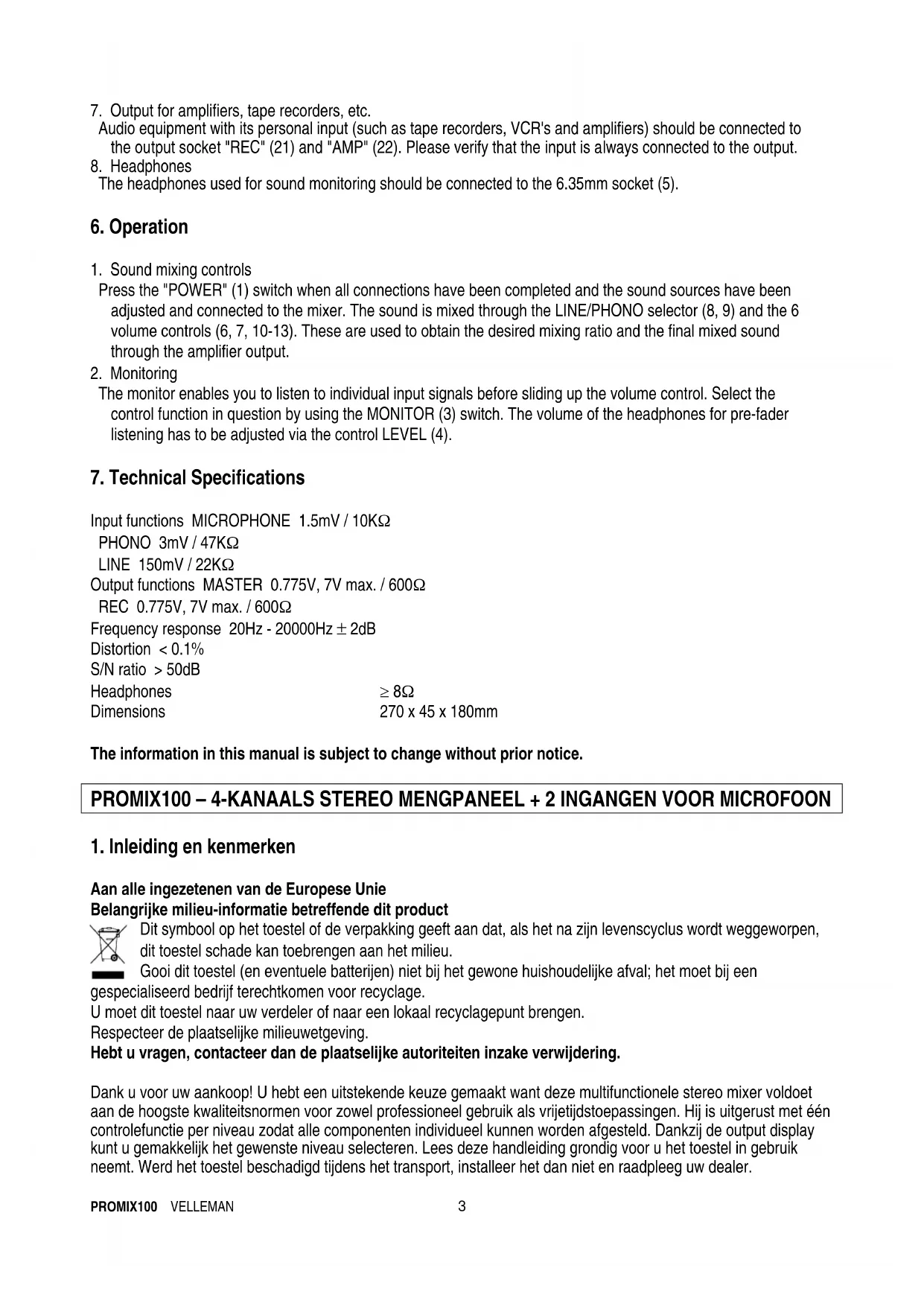

1. Inleiding en kenmerken

Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving. Hebt u vragen, contacteer dan de plaatselijke autoriteiten inzake verwijdering. Dank u voor uw aankoop! U hebt een uitstekende keuze gemaakt want deze multifunctionele stereo mixer voldoet aan de hoogste kwaliteitsnormen voor zowel professioneel gebruik als vrijetijdstoepassingen. Hij is uitgerust met één controlefunctie per niveau zodat alle componenten individueel kunnen worden afgesteld. Dankzij de output display kunt u gemakkelijk het gewenste niveau selecteren. Lees deze handleiding grondig voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.PROMIX100 VELLEMAN

2. Veiligheidsinstructies

• Dit apparaat gebruikt een potentieel dodelijk voltage: maak het niet open, zo vermijdt u elektroshocks.

• Stel het apparaat niet langdurig bloot aan zonnestralen of andere warmtebronnen.

• Behandel de knoppen en schakelaars voorzichtig: vermijd hevige bewegingen, laat het toestel niet vallen en sla er niet op.

• Zie de aansluiting tussen de mixer en de rest van de apparatuur zorgvuldig na. Slechte verbindingen of een beschadigde huls kunnen leiden tot zoemgeluiden.

1. Voedingsschakelaar (POWER)

5. Aansluiting voor koptelefoon

6. Volumeregelaar voor LINE 4

7 Volumeregelaar voor LINE 3

8. Ingangs(keuze)schakelaar voor PHONO 2 of LINE 2

9. Ingangs(keuze)schakelaar voor PHONO 1 of LINE 1

10. Volumeregelaar voor PHONO 2 of LINE 2

11. Volumeregelaar voor PHONO 1 of LINE 1

12. Volumeregelaar voor MICRO 2 en MICRO 4

13. Volumeregelaar voor MICRO 1 en MICRO 3

14. 6.3mm aansluiting voor MICRO 1

15. 6.3mm aansluiting voor MICRO 2

4. Achterpaneel en aansluitingen

18. Belangrijkste uitgangsconnectoren L/R AMP

23. 6.3mm aansluiting voor MICRO 4

24. 6.3mm aansluiting voor MICRO 3

25. Aardingklemschroef: afstellen bij zoemgeluiden.

Het apparaat werkt enkel zoals het hoort indien de aansluitingen correct zijn uitgevoerd.

1. Controleer of de "POWER" schakelaar (1) zich wel degelijk in de "uit"-stand bevindt. Enkel dan is het apparaat

uitgeschakeld en kunnen de aansluitingen op een veilige manier worden uitgevoerd. Zorg er dus voor dat de lineaire schuifregelaars (4, 6, 7, 10-13) op 0 staan.

2. Stop de stekker van de voedingskabel (20) in de spanningsconnector.

3. Alle benodigde ingangen zijn aangesloten op cinchstekkers d.m.v. afgeschermde kabels. De

uitgangsaansluitingen worden eveneens d.m.v. afgeschermde kabels aangesloten op een stereo-installatie.

4. Microfoons: u kunt maximum vier microfoons aansluiten op deze mixer via de 6.35mm plugs (14, 15, 26, 28).

Gebruik een geschikte adapter indien uw microfoons uitgerust zijn met een ander type plug.

5. Cassetterecorders, cd-spelers, videorecorders, bandrecorders en andere hoogwaardige geluidsbronnen en

versterkers worden aangesloten op de cinchstekkers (23, 24).PROMIX100 VELLEMAN

6. U kunt een platenspeler met een magnetisch opname-element aansluiten op de cinchstekkers (25, 26).

7. Uitgangen voor versterkers, bandrecorders, enz.

Audioapparatuur met eigen ingangen zoals bandrecorders, videorecorders en versterkers moeten worden aangesloten op de uitgangsstekker "REC" (21) en "AMP" (22). Zorg ervoor dat de ingang altijd verbonden is met de uitgang!

De koptelefoon die u gebruikt om de kwaliteit van de geluidsweergave te controleren, moeten aangesloten zijn op de 6.35mm stekker (5)

1. Afstelling van het mengpaneel

Wanneer alle aansluitingen zijn uitgevoerd en de geluidsbronnen zijn afgesteld en aangesloten op de mixer, drukt u de "POWER" (1) knop in. Het geluid wordt gemixt d.m.v. de LINE/PHONO keuzeschakelaar (8, 9), en de 6 volumeregelaars (6, 7, 10-13). Deze regelaars worden gebruikt om de gewenste mixverhouding en de eindmix te regelen via de uitgangen van de versterker.

Dankzij de monitor kunt u elk ingangssignaal afzonderlijk beluisteren voordat u het volume opdrijft. Gebruik de MONITOR (3) schakelaar om de gewenste bedieningsfunctie te selecteren. Het volume van de koptelefoon die wordt gebruikt bij het voorbeluisteren, wordt geregeld via de bedieningsfunctie LEVEL (4).

7. Technische specificaties

Ingangen MICROFOON 1.5mV / 10KΩ PHONO 3mV / 47KΩ LINE 150mV / 22KΩ Uitgangen MASTER 0.775V, 7V max. / 600Ω REC 0.775V, 7V max. / 600Ω Bandbreedte 20Hz - 20000Hz ± 2dB Distorsie < 0.1% S/R verhouding > 50dB Koptelefoon ≥ 8Ω Afmetingen 270 x 45 x 180mm De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving. PROMIX100 – TABLE DE MIXAGE STEREO A 4 CANAUX + 2 ENTREES MICROPHONE
