GEBRUIKSAANWIJZING HGR 110 AS WH CATA

Gebruiksaanwijzing en instructies voor ovens

Il fabbricante si riserva il diritto di adattare e realizzare le mo-

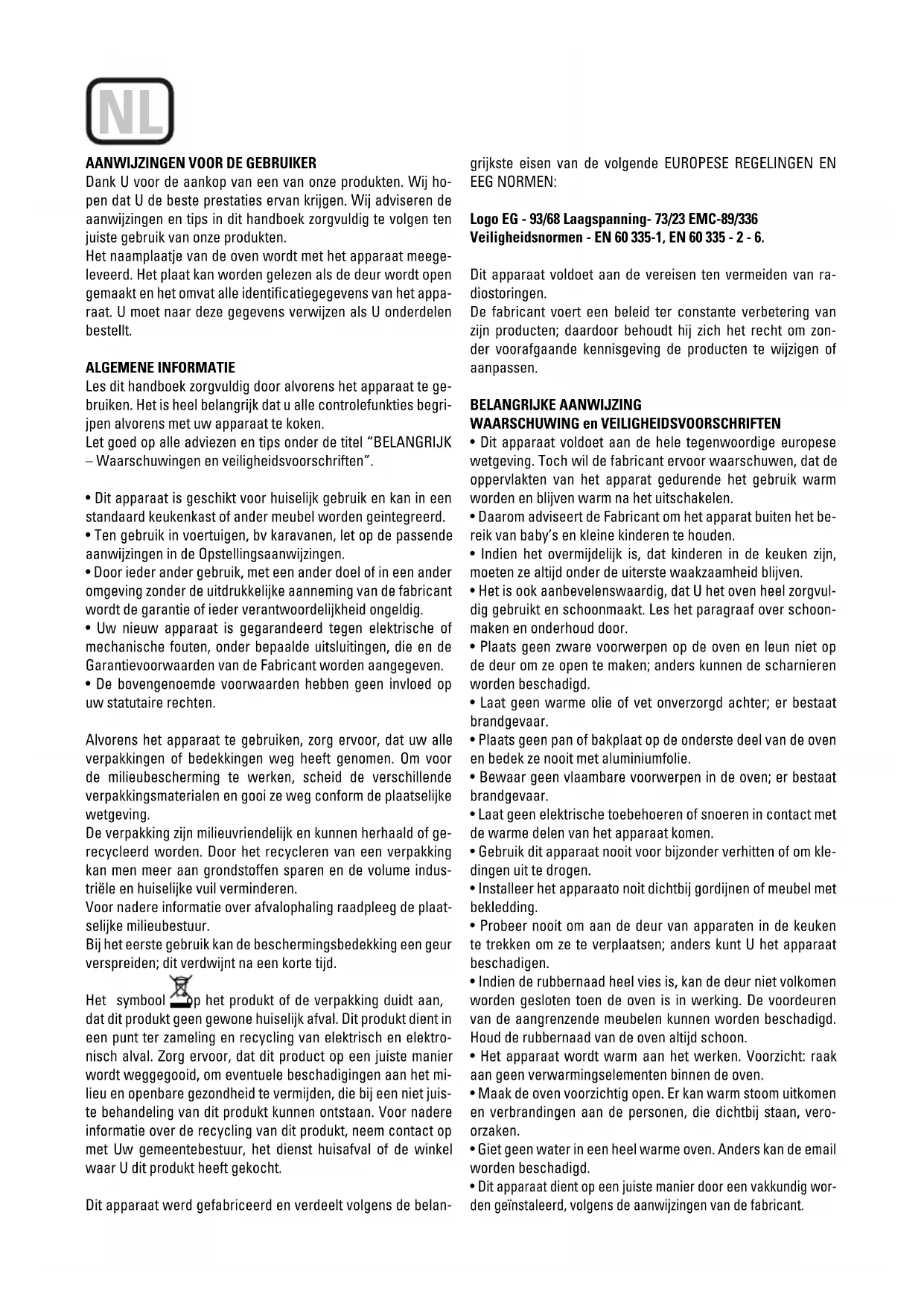

difiche considerate necessarie ed utili senza previo avviso.AANWIJZINGEN VOOR DE GEBRUIKER Dank U voor de aankop van een van onze produkten. Wij ho-

pen dat U de beste prestaties ervan krijgen. Wij adviseren de

aanwijzingen en tips in dit handboek zorgvuldig te volgen ten

juiste gebruik van onze produkten.

Het naamplaatje van de oven wordt met het apparaat meege-

leveerd. Het plaat kan worden gelezen als de deur wordt open

gemaakt en het omvat alle identificatiegegevens van het appa-

raat. U moet naar deze gegevens verwijzen als U onderdelen

ALGEMENE INFORMATIE Les dit handboek zorgvuldig door alvorens het apparaat te ge-

bruiken. Het is heel belangrijk dat u alle controlefunkties begri-

jpen alvorens met uw apparaat te koken.

Let goed op alle adviezen en tips onder de titel “BELANGRIJK

– Waarschuwingen en veiligheidsvoorschriften”.

• Dit apparaat is geschikt voor huiselijk gebruik en kan in een

standaard keukenkast of ander meubel worden geintegreerd.

• Ten gebruik in voertuigen, bv karavanen, let op de passende

aanwijzingen in de Opstellingsaanwijzingen.

• Door ieder ander gebruik, met een ander doel of in een ander

omgeving zonder de uitdrukkelijke aanneming van de fabricant

wordt de garantie of ieder verantwoordelijkheid ongeldig.

• Uw nieuw apparaat is gegarandeerd tegen elektrische of

mechanische fouten, onder bepaalde uitsluitingen, die en de

Garantievoorwaarden van de Fabricant worden aangegeven.

• De bovengenoemde voorwaarden hebben geen invloed op

uw statutaire rechten.

Alvorens het apparaat te gebruiken, zorg ervoor, dat uw alle

verpakkingen of bedekkingen weg heeft genomen. Om voor

de milieubescherming te werken, scheid de verschillende

verpakkingsmaterialen en gooi ze weg conform de plaatselijke

De verpakking zijn milieuvriendelijk en kunnen herhaald of ge-

recycleerd worden. Door het recycleren van een verpakking

kan men meer aan grondstoffen sparen en de volume indus-

triële en huiselijke vuil verminderen.

Voor nadere informatie over afvalophaling raadpleeg de plaat-

selijke milieubestuur.

Bij het eerste gebruik kan de beschermingsbedekking een geur

verspreiden; dit verdwijnt na een korte tijd.

Het symbool op het produkt of de verpakking duidt aan,

dat dit produkt geen gewone huiselijk afval. Dit produkt dient in

een punt ter zameling en recycling van elektrisch en elektro-

nisch alval. Zorg ervoor, dat dit product op een juiste manier

wordt weggegooid, om eventuele beschadigingen aan het mi-

lieu en openbare gezondheid te vermijden, die bij een niet juis-

te behandeling van dit produkt kunnen ontstaan. Voor nadere

informatie over de recycling van dit produkt, neem contact op

met Uw gemeentebestuur, het dienst huisafval of de winkel

waar U dit produkt heeft gekocht.

Dit apparaat werd gefabriceerd en verdeelt volgens de belan-

grijkste eisen van de volgende EUROPESE REGELINGEN EN EEG NORMEN:

Logo EG - 93/68 Laagspanning- 73/23 EMC-89/336

Veiligheidsnormen - EN 60 335-1, EN 60 335 - 2 - 6.

Dit apparaat voldoet aan de vereisen ten vermeiden van ra-

De fabricant voert een beleid ter constante verbetering van

zijn producten; daardoor behoudt hij zich het recht om zon-

der voorafgaande kennisgeving de producten te wijzigen of

BELANGRIJKE AANWIJZING WAARSCHUWING en VEILIGHEIDSVOORSCHRIFTEN

• Dit apparaat voldoet aan de hele tegenwoordige europese

wetgeving. Toch wil de fabricant ervoor waarschuwen, dat de

oppervlakten van het apparat gedurende het gebruik warm

worden en blijven warm na het uitschakelen.

• Daarom adviseert de Fabricant om het apparat buiten het be-

reik van baby’s en kleine kinderen te houden.

• Indien het overmijdelijk is, dat kinderen in de keuken zijn,

moeten ze altijd onder de uiterste waakzaamheid blijven.

• Het is ook aanbevelenswaardig, dat U het oven heel zorgvul-

dig gebruikt en schoonmaakt. Les het paragraaf over schoon-

maken en onderhoud door.

• Plaats geen zware voorwerpen op de oven en leun niet op

de deur om ze open te maken; anders kunnen de scharnieren

• Laat geen warme olie of vet onverzorgd achter; er bestaat

• Plaats geen pan of bakplaat op de onderste deel van de oven

en bedek ze nooit met aluminiumfolie.

• Bewaar geen vlaambare voorwerpen in de oven; er bestaat

• Laat geen elektrische toebehoeren of snoeren in contact met

de warme delen van het apparaat komen.

• Gebruik dit apparaat nooit voor bijzonder verhitten of om kle-

dingen uit te drogen.

• Installeer het apparaato noit dichtbij gordijnen of meubel met

• Probeer nooit om aan de deur van apparaten in de keuken

te trekken om ze te verplaatsen; anders kunt U het apparaat

• Indien de rubbernaad heel vies is, kan de deur niet volkomen

worden gesloten toen de oven is in werking. De voordeuren

van de aangrenzende meubelen kunnen worden beschadigd.

Houd de rubbernaad van de oven altijd schoon.

• Het apparaat wordt warm aan het werken. Voorzicht: raak

aan geen verwarmingselementen binnen de oven.

• Maak de oven voorzichtig open. Er kan warm stoom uitkomen

en verbrandingen aan de personen, die dichtbij staan, vero-

• Giet geen water in een heel warme oven. Anders kan de email

• Dit apparaat dient op een juiste manier door een vakkundig wor-

den geïnstaleerd, volgens de aanwijzingen van de fabricant.

NL• De Fabricant neemt geen verantwoordelijkheid op zich voor

persoonlijke of zakelijke beschadingen als gevolv van een on-

juist gebruik of installatie van dit apparaat.

• Bij het gebruik geeft het apparaat warmt, stoom en vochtig-

heid. Vermeid allerlei persoonlijke schaden en zorg ervoor, dat

de ruimte genoeg is geventieleerd. Bij een langdurig gebruik,

kan er extra ventilatie nodig worden – raadpleeg Uw installa-

teur voor ieder vraag over de nodige volume.

GEBRUIKSAANWIJZINGEN Bewaar dit Gebruikshandboek voer toekomstige raadpleging

of voor het gebruik door een persoon, die niet met het apparaat

Alvorens de oven te gebruiken, maak ze zorgvuldig schoon

met niet schurend zeep en lauw water. Plaats de rooster en

de bakplaat in hun respektieve geleidebed. Daarna, schakel de

oven op de hoogste temperatuur gedurende ca. 20 minuut om

ieder rest van vet, olie of hars te verwijderen, die gedurende

het keuken onaangename geuren kunnen veroorzaken.

OPGELET: Gedurende dit eerst keuken kan er een beetje stoom

of een onaangenaam geur uit de oven komen. In dit geval, ven-

tileer de ruimte totdat de eerste funktie is volledig uitgevoerd.

Un is de oven klaar voor het gebruik.

Dit apparaat is uitsluitend geschikt voor huiselijk gebruik.

Gebruik deze oven alleen om voedsels te koken.

• Alvorens de oven aan te schakelen, zorg ervoor, dat alle

toebehoeren, die niet nodig zijn, buiten de oven zijn.

• Laat de oven tot de gewenste temperatuur branden.

• Plaats de bakplaatken in de midden van de oven en laat een

afstand tussen bakplaatken als u meer dan een gebruik, zodat

de lucht kan circuleren.

• Indien u een vruchtentaart wil bakken, moet de bakplaat niet

te vol zijn. De uit de bakplaat druppelende vruchtensap veroor-

zaakt vlekken die ongemogelijk zijn te verwijderen.

• Plaats geen bakplaat op de onderste deel van de oven en

bedek ze niet met aluminiumfolie. Dit kan een thermische ac-

cumulatie veroorzaken. De brad- en baktijden komen niet meer

overeen en de email kan worden beschadigd.

• Maak de deur niet te vaak open om de voedsel te zien (de

verlichting brandt stets gedurende het bakken).

• Maak de deur heel zorgvuldig open om het contact met de

warme delen en het stoom te vermijden.

AANWIJZINGEN TEN BAKKEN Raadpleeg de informatie op de voedselsverpakkingen om de

baktemperatuur en –tijd te leren kennen. Indien U al met de

werking van Uw apparaat bent vertrouwd, kunt U alle tempera-

turen en tijden veranderen om ze aan Uw persoonlijke smaak

Controleer dat de diepvriesprodukten volkomen ontdooien al-

vorens ze te bakken, tenzij er anders op de verpakking wordt

Soort gerecht Temp. ºC Geleider Bereidingstijd

Gebak met geklpt deeg in bakvorm

Taartbodem 200 3 08-10

Taartbodem met kwarkvulling 200 3 25-35

Taartbodem met vruchten 200 3 25-35

Gebak met gerezen deeg in bakvorm

Taarbodem 180 3 30-45

Zachte brood 1 kg meel 200 3 25-35

Kruimeldeeg 200 3 10-15

Koekjedeeg 200 3 15-20

Vlees (bereidingstijd per cm. dikte)

Aardappelen uit de oven 220 2 30-40

Gegrillde kalfsvlees 0,6Kg 50-60

* De aantal geleiders neemt heeft betrekking op de laagste (behalve de bo-

dem van de oven, omdat de bakplaat niet op de boden kan liggen)

DE GEGEVENS ZIJN NADERINGEN, OMDAT DE BEREIDINGSWIJZE EN –TIJD ANDERS ZIJN VOLGENS DE HOEVEELHEID EN KWALITEIT VAN DE VOEDSEL.OM HET GRILL TE GEBRUIKEN Plaats het gerecht op de rooster of en heel lage bakplaat. De

rooster dient op de hoogste positie te worden geplaatst, terwijl

de bakplaat om de vet te ontvangen moet op de laagste posi-

tie liggen. Schakel de keuzeschakelaar voor het grill op de ,

positie al Uw oven van ventilatie is voorzien, of op de

positie , , in een multifunktie-oven.

Afhakelijk van het soort gerecht (vlees, vis, pluimvee, ezv.) kan

het nodig zijn om het gerecht om te draaien om alle opper-

vlakten aan het grill bloot te stellen. Wij geven vervolgens

sommige bereidngstijden, uitsluitend als orientatie:

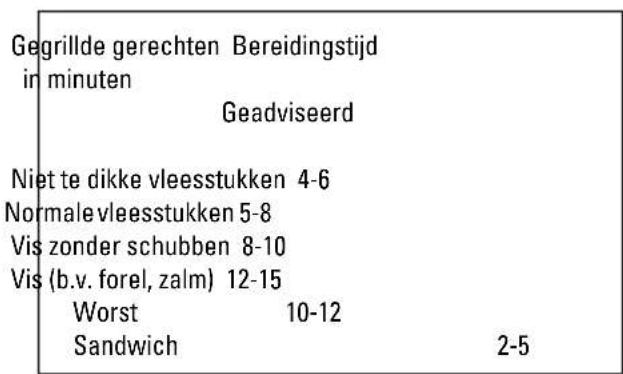

Gegrillde gerechten Bereidingstijd

Niet te dikke vleesstukken 4-6

Normale vleesstukken 5-8

Vis zonder schubben 8-10

Vis (b.v. forel, zalm) 12-15

• Bij het GRILLEN is het van belang dat de ovendur gesloten

• Gebruik geen aluminiumfolie om de bakplaat te beddeken bij

het grillen of verwarmen.

• Plaats geen aluminiumfolie onder het grill – aluminium is heel

reflecterend en kan het grillenonderdeel beschadigen.

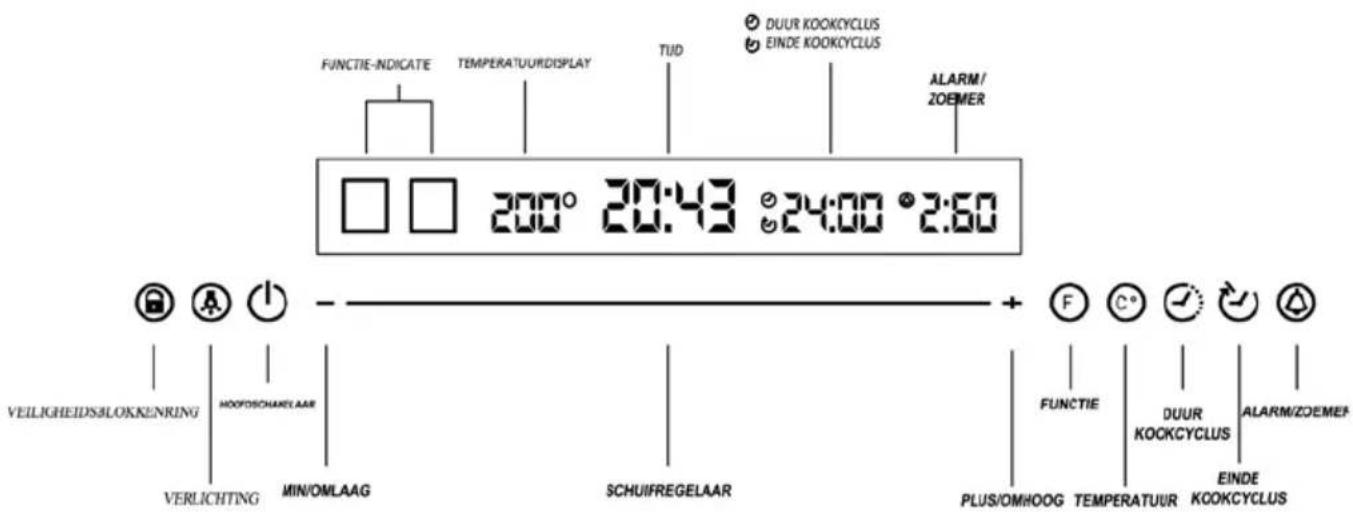

BESCHRIJVING VAN HET BEDIENINGSPANEEL EN VISUELE INDICATIES:BEDIENINGSPANEEL:

VISUELE INDICATIES OP HET DISPLAY:BESCHRIJVING VAN DE WERKING:

Wanneer u de oven voor de eerste keer inschakelt, knipperen

de cijfers van de tijd om aan te geven dat de tijd kan worden in-

gesteld. U kunt deze optie ook activeren door de hoofdschake-

laar drie seconden ingedrukt te houden.

Wanneer de cijfers van de tijd knipperen, kunt u met de toetsen

+, - en de schuifregelaar de tijd instellen. Nadat u deze hebt

ingesteld, blijft deze in het geheugen bewaard door gedurende

3 seconden geen enkele toets in te drukken of op de hoofds-

chakelaar te drukken en knipperen de cijfers niet meer.

Veiligheidsblokkering:

Door op veiligheidsblokkering te drukken gaat het symbool

rood branden en wordt het bedieningspaneel uitgeschakeld

zodat de oven niet per ongeluk door een kind kan worden ge-

Om de blokkering van de oven op te heffen moet u opnieuw op

het blokkeringssymbool drukken waarna dit weer wit brandt en

het bedieningspaneel geactiveerd is.

Wanneer de oven met de hoofdschakelaar wordt aangezet,

wordt het bedieningspaneel geactiveerd en is gereed voor

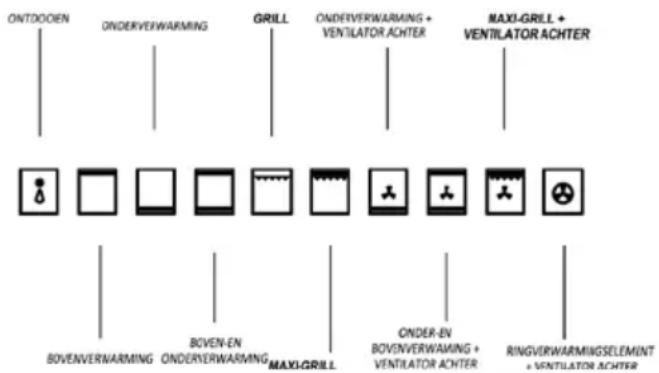

Om met koken te beginnen hoeft u enkel op het symbool

functie te drukken en verschijnt de functie ontdooien in het

display. Door herhaaldelijk drukken op het symbool functie of

door + en – te gebruiken, kunt u naar de andere functies gaan

volgens het bijgevoegde schem:

Drie seconden na het kiezen van de functie of door op het sym-

te drukken, is de functie geselecteerd en kunt u de tempera-

tuur instellen met de toetsen + , - en de schuifregelaar.

Na drie seconden is de temperatuur geselecteerd en start de

oven in de gewenste functie en op de gewenste temperatuur.

De functie verlichting kan op ieder moment tijdens het

koken onafhankelijk worden in- of uitgeschakeld.

Het alarm is een terugtellende klok met zoemer die na het

verstrijken van de ingestelde tijd klinkt en kan onafhankelijk

van de werking van de oven worden in- of uitgeschakeld.

Door op het symbool te drukken, licht dit rood op en kunt u het

alarm met de toetsen + , - en de schuifregelaar instellen. Drie

seconden na het instellen van het alarm is dit geactiveerd en

wordt het aftellen gestart. Na het verstrijken van de ingestelde

tijd klinkt het alarmsignaal gedurende 2 minuten. Om het alarm

uit te zetten drukt u op het symbool en om het uit het indica-

tiegebied te verwijderen houdt u het symbool twee seconden

Tijdens de werking van de oven in een bepaalde functie en op

een bepaalde temperatuur kunt u drie programma′s activeren:

Duur kookcyclus. Door op dit symbool te drukken kunt u

met de toetsen +, - en de schuifregelaar de tijdsduur instellen

waarna de oven automatisch uitschakelt.

Einde kookcyclus. Door op dit symbool te drukken kunt u

met de toetsen +, - en de schuifregelaar het tijdstip instellen

waarop de oven automatisch uitschakelt.

-Duur en einde kookcyclus gecombineerd. We selecteren een

functie, een temperatuur en een duur die we “X” noemen voor

een bepaalde kookcyclus. Hierna stellen we de einde kookcy-

clus op een bepaalde tijd “Y” in. De oven schakelt automatisch

op tijdstip Y-X in en werkt gedurende X minuten totdat het tijds-

tip Y wordt bereikt.

Voorbeeld van de werking: we willen een pizza in 20 minuten

in de oven bereiden zodat deze klaar is wanneer we ′s avonds

om 19.00 van het werk thuiskomen. We kiezen daartoe de

gewenste functie, stellen de temperatuur op bijvoorbeeld 200°

in, de duur van de kookcyclus op 20 minuten en het einde van

de kookcyclus op 19.00. De oven zal zich dan automatisch op

18.40 inschakelen en op 19.00 uitschakelen.

(cambiar imagenes por las de mejor calidad)

SCHOONMAKEN VAN HET APPARAAT BELANGRIJK Als veiligheidsvoorschrift, voordat u het apparaat schoon gaat

maken, moet u eerst de stroomtoevoer naar het apparaat uits-

Het schoonmaken van de niet-zelfschoonmakende delen van

de oven moet worden gemaakt na het gebruik, als de oven uit-

geschakel maar nog warm – niet te heet- is. Daardoor is gem-

makkelijker om de vet van de panelen weg te nemen, omdat ze

nog niet droog en hard is. Neem de zijhouders uit chroomdraad

weg; trek de voorzijde naar boven om ze uit de wand te halen

en neem ze uit de gaten aan de achterwand. Maak de oven

schoon met een zachte doek met een verdunte ammoniaklo-

sing; spoel uit en droog uit. Zijn er nog vlekken of resten, plaats

een met ammoniak vochtige doek aan de achterkant, sluit de

deur en was de oven naar een paar uren met warm water en

een reinigingsvloeistof, spoel en droog zorgvuldig uit. De gla-

zen buitendelen kunt u met een zachte doek, lauw water en

een reinigingsmiddel schoonmaken; gebruik niet reinigingspo-

eder die schurend kunnen zijn.

Vermijd ook het gebruik vaan zure of alkalische stoffen (ci-

troensap, azijn, zout, tomaat enz.) Vermijd het gebruik van pro-dukten op basis van chloor, zuur of schuurstoffen, bijzonder

voor het schoonmaken van email. Gebruik ook geen metalen

schuurspons, die de oppervlakten kan beschadigen.

Gebruik geen hoogdrukreinigers of stoomreinigers om de

oven schoon te maken.

Gewoonlijk is het genoeg om een zachte vochtige doek met

warme reinigingsmiddel te gebruiken, maar voor harde resten

adviseren wij het volgende:

VERGLASTE EMAILDELEN Gebruik uitsluitend reinigingsmiddelen, die geschikt voor dit

soort materiaal zijn – gebruik geen produkten op basis van

REINIGINGSSYSTEEM VOOR OVENS VOORZIEN VAN AQUASMART-SYSTEEM

1 Interne onderdelen, bakplaat, rooster, zijroosters verwijderen.

2 200 ml zeepsop onderaan in de oven uitgieten

4 De temperatuurregelaar van 200 ºC naar 0 ºC instellen. De

oven 20 minuten laten afkoelen.

5 De AquaSmart-functie op 0 instellen. Met een zachte doek

of vaatdoek reinigen.

GLAS VAN DE OVENDEUR Gebruik geen schuurmiddelen die schade kunnen veroor-

zaken. Vergeet niet dat krassen op het glasoppervlak gevaar-

lijke defecten kunnen veroorzaken.

Om het reinigen makkelijker te maken, kan het binnenste glas

van de ovendeur worden verwijderd. Hieronder wordt voor

de drie bestaande deurtypen beschreven hoe u het glas kunt

Deurtype A Nadat u de bevestigingsschroeven van het glas aan de bin-

nenzijde van de deur hebt losgedraaid, haalt u het glas voor-

zichtig uit de deur. In uitvoeringen met drie glazen kan ook het

middelste glas worden gedemonteerd. De procedure daarvoor

is dezelfde als die welke net werd beschreven.

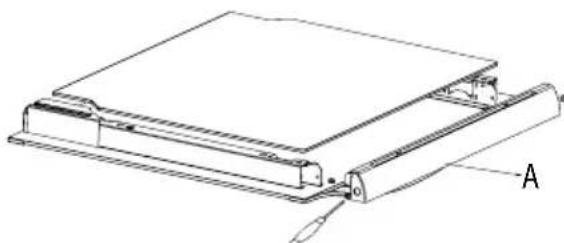

Deurtype B Nadat u de bevestigingsschroeven van de onderste steun van

het glas hebt losgedraaid, trekt u de steun in richting “A”. Ver-

volgens kunt u het raam uit de deur schuiven. In uitvoeringen

met drie glazen kan ook het middelste glas worden gedemon-

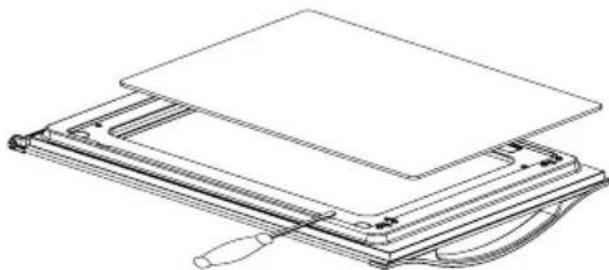

A Deurtype C Gebruik zoals op de afbeelding voorzichtig een schroevendra-

aier met een platte kop als hefboom in de groef.

Wanneer u het glas terugplaatst, moet u nagaan of het co-

rrect in het frame van de deur en de rest van de omgeving

DEMONTAGE VAN DE OVENDEUR Om de oven binnenin makkelijker te kunnen reinigen, kan de

deur worden verwijderd. Hieronder wordt voor de drie bes-

taande deurtypen beschreven hoe u ze kunt losmaken.

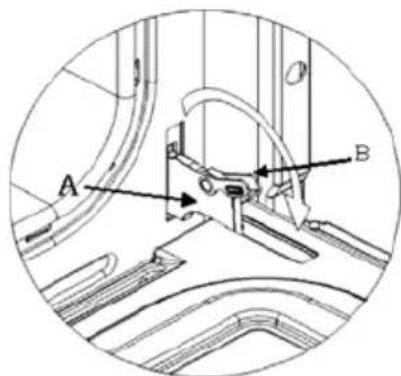

Deurtype A De “A”-scharnieren bevatten twee beweegbare scharnier-

Wanneer scharnierbout “B” omhoog wordt gebracht, komt

het scharnier uit zijn behuizing.

Doe de deur daarna half dicht.

Til de deur vervolgens naar omhoog en trek haar naar buiten.

Houd de deur daarbij in de buurt van beide scharnieren vast.

Om de deur opnieuw te monteren laat u de scharnieren terug

in hun gleuven schuiven en opent u de deur volledig.

Vergeet niet de twee beweegbare scharnierschroeven “B”,

die u hebt gebruikt om de twee scharnieren vast te maken,

aan te draaien voordat u de deur sluit (zie fig.). 3).

De oven instellen op defunctie

gedurendeWAARSCHUWING

• Zorg ervoor dat u het blokkeringssysteem van de scharnieren

niet verwijdert wanneer u de deur wegtrekt. Het scharnierme-

chanisme zou immers bruusk terugspringen.

• Dompel de deur nooit onder in water.

Deurtype B Open de deur volledig tot in positie “D”.

Til de twee beweegbare schakels “A” van de scharnieren op

Doe de deur daarna half dicht.

Til de deur vervolgens omhoog en trek haar naar buiten. Houd

de deur daarbij in de buurt van beide scharnieren vast.

Om de deur opnieuw te monteren laat u de scharnieren terug in

hun gleuven schuiven en opent u de deur volledig.

Vergeet niet de twee beweegbare schakels “A”, die u hebt

gebruikt om de twee scharnieren vast te maken, aan te dra-

aien voordat u de deur sluit (zie figuur X).

• Zorg ervoor dat u het blokkeringssysteem van de scharnieren

niet verwijdert wanneer u de deur wegtrekt. Het scharnierme-

chanisme zou immers bruusk terugspringen.

• Dompel de deur nooit onder in water.

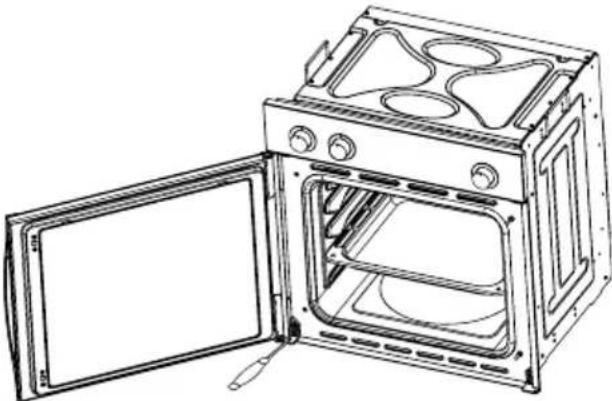

Deurtype C Open de deur en houd ze goed vast.

Maak met een schroevendraaier het binnenste scharnier los

aan het deel dat op de oven bevestigd zit.

Haal het bovenste scharnier uit zijn behuizing en trek de deur

Om de deur terug te plaatsen doet u net het omgekeerde.

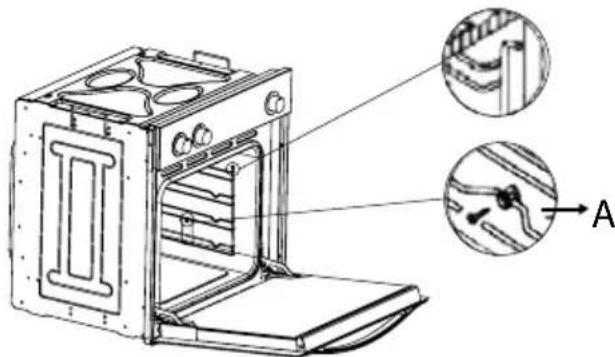

Accessoires van de oven (Fig. 4)

De oven kan uitgerust zijn met langsrails op de ovenwand.

Plaats de roosters en de schotel op de langsrails. Hieronder

wordt voor de twee bestaande railtypen beschreven hoe u ze

Om de langsrails los te maken volstaat het lichtjes neerwaarts

Om de langsrails te verwijderen, moet u de schroef met een

passende schroevendraaier losmaken en het rooster optillen

tot het loskomt.AANWIJZINGEN TER INSTALLATIE Dit apparaat dient door een competente persoon te worden

geïnstalleerd, conform de huidige uitvoering van de RU Veilig-

heidsregelingen en –voorschriften of de gelijkwaardige Euro-

Stedebouwkundige regelingen (uitgegeven door de Afdeling

Stedebouwkundige normen (uitgegeven door de Afdeling voor

Ontwikkeling in Schotland).

Verkabelingsstandaarden IEE.

Elektriciteit in arbeidsregelingen.

EERSTINGEBRUIKNEMING VAN HET APPARAAT Als u het apparaat uit de verpakking neemt, controleer dat de

volgende onderdelen zijn bijgeleverd:

• Installatie- en gebruiksaanwijzing

• Schroeven en doppen om het apparaat in zijn plaats te be-

OPSTELLING VAN HET APPARAAT (zie Fig. 5)

Deze apparaten worden als Klasse I beschouwd.

Ze moeten volgens de wet worden geaard. De fabricant neem

geen verantwoordelijkheid op zich in het geval dat de Voorschrif-

ten ter Voorkoming van Ongevallen niet nagekomen werden.

BELANGRIJK De aangrenzende meubel en alle voor de installatie gebruike-

ne materialen moeten een temperaturverhoging van min. 85

ºC boven de luchttemperatuur gedurende het gebruik van het

Sommige soorten keukenmeubelen uit vynil of folie kunnen

door ontkleuring beschadig werden op temperaturen die la-

gere zijn dan de bovengenoemde. Indien het apparaat wordt

geïnstalleerd zonder aan dit grens te achten of met een afstand

van minder dan 4 m van de aangrenzende meubelen, zal de

eigenaar verantwoordelijk voor de beschadigingen zijn.

AANMERKINGEN TER INSTALLATIE

1. De oven dient in een standaard holte van 600mm, zie Fig. 5,

hetzij onder een kookplaat of in een kolom.

2. Om de oven in een kolom te installeren is het nodig om een

genoegende ventilatie te garanderen. Daarvoor, neem het

achterpaneel van de meubel weg, om een afstand van min. 85-

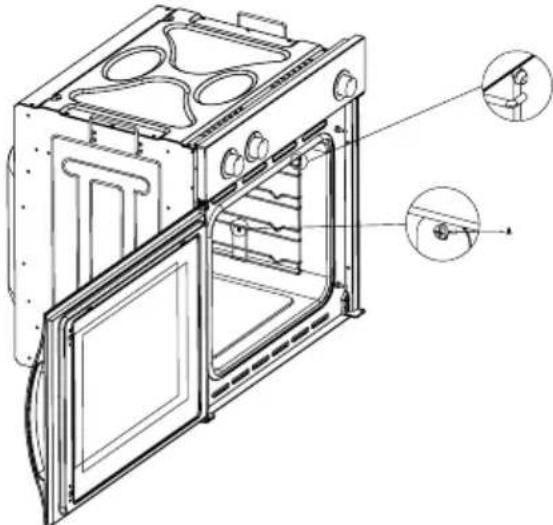

3. Controleer, dat de oven vast in de holte bevestigd is. De oven

wordt aan de meubel met behulp van 4 “A” schroeven beves-

tigd – Fig. 5. Plaats een schroef in ieder hoek van de deuro-

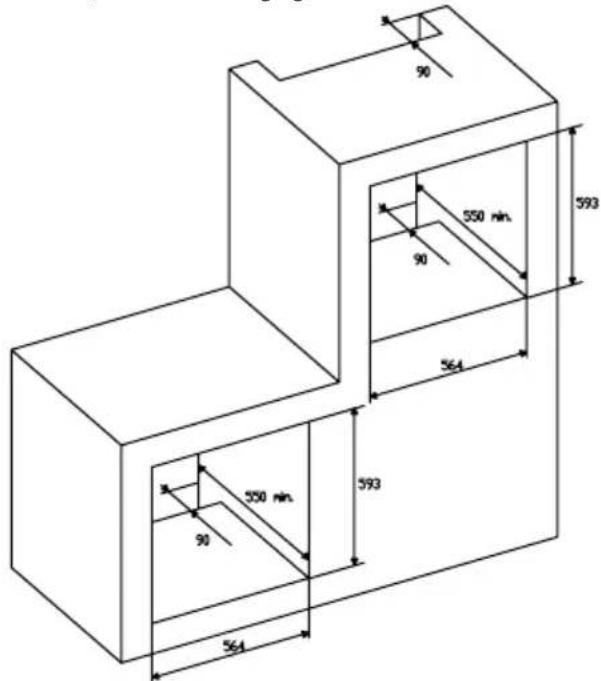

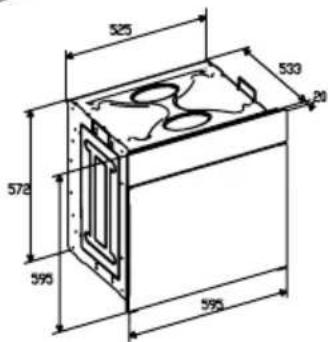

Fig. 5: Afstanden ter installatie van eenvoudige elektrische

ovens van 60 cm breedte (de vorm van de boven ovenkast kan

variëren) en hun bevestiging aan de meubel.

A. De geleider van de houder moet worden weggenomen.

B. Afstand 75-90 mm tussen wand en achterkant van de houder

en de meubelbodem.C. Sokkel

D. Voorzijde van de onechte lade, die gemonteerd moet wor-

Fig. 7: Ventilatie- en afstandeisen voor de installatie van een

eenvoudig elektrisch oven in een standaard keuken.

Mindeste ventilatieeisen voor de bovenste rekken, bodem en

houder van de achterkant.

C. De achterkant van dit deel wegnemen

G. Ventilatiegat min. 80 cm2

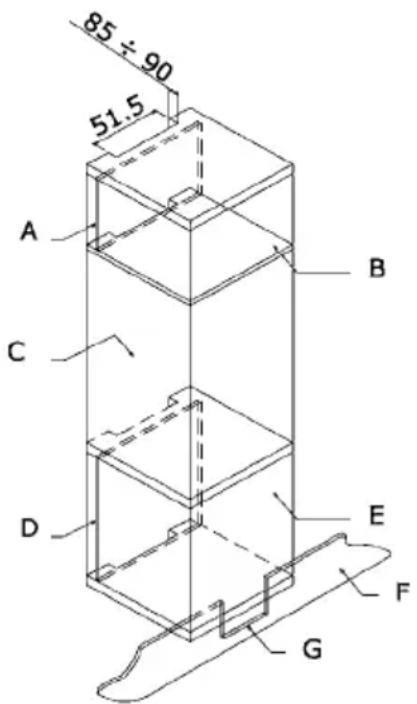

Fig. 8: Ventilatie- en afstandeisen voor de installatie van een

eenvoudig elektrisch oven in een hoge meubel.

ELEKTRISCHE AANSLUITING Alvorens het apparaat aan te sluiten, controleer dat de span-

ning op het naamplaat met de netspanning overeenkomt.

Wij adviseren NICEIC register voor elektrische instalaties.

WAARSCHUWING DIT APPARAAT MOET GEAARD WORDEN Dit apparaat moet in een automatisch tweepolige schakelaar

worden ingesloten, met een beschermde stopcontact, met 3

mm afstand tussen contacten en in een toegankelijke plaats

dichtbij het apparaat.

BELANGRIJK De toevoersnoeren hebben de volgende kleurcode:

• De groene en gele draad moet aan de met een “E”, of het

aardingssymbool of gele en groene kleuren aangeduidte klem

• De blauwe draad moet aan de met een “N” aangeduidte klem

• De bruine draad moet aan de met een “L” aangeduidte klem

• De snoer mag nergens warmer dan 50 ºC boven de luchttem-

• Een beschadigde toevoersnoer moet onmiddelijk met een bij-

zondere snoer worden vervangen, die door de fabricant of zijn

service wordt geleverd.

VERVANGEN VAN DE STROOMTOEVOERSNOER Indien U de toevoersnoer moet vervangen, voer de volgende

1. Schakel het apparaat van het net uit, schroef de bevesti-

gingsschroeven los en neem het achterpaneel weg.

2. Schroef de bevestigingsschroeven los en de schroeven van

de klemmen om de bestaande kabel vrij te maken.

3. Monteer de nieuwe snoer, die de specifikatie onder Tech-

nische Gegevens moet nakomen. Zorg daarbij ervoor, dat de

snoeren volgens de juiste kleurcode’s zijn aangesloten en dat

alle schroeven worden vastgeschroefd.

ONDERHOUD Alvorens onderhoudwerkzaamheden uit te voeren, schakel het

apparaat uit het net.

Gedurende de garantietijd dienen alle nodige werkzaamheden

aan de Technische Dienst van de fabricant opdragen. Bij elke

reparatie of werkzaamheid door niet erkende personen wordt

de garantie ongeldig.

VERVANGING VAN DE OVENLAMP

(Niet bedekt door de garantie van dit apparaat.)

De oven is van een lamp met de volgende kenmerken voorzien:

15 W of 25 W, 300 ºC en soort E-14

ACHTUNG:Gerät vom Netz trennen,Ofentür (wie an anderer

Stellebeschrieben) abnehmen und vorhandeneEinsätze he-

rausnehmen.Draai de glazen beschermkap tegen de wijzers van de klok los

om ze weg te nemen. Fig. 9 (A)

Draai de oude lamp los en gooi ze weg in een milieuvriendelijke

plaats; vervang ze door een nieuwe lamp van de in de Technis-

che Gegevens aangegevene type en monteer de beschermkap

AANMERKING – De glazen kap kan heel vast zitten en dus

kunt U een klem nodig hebben om ze los te maken.

ZORG EN VERVANGING VAN DE KATALYTISCHE BEKLEDING

(Als de bekleding is gemonteerd, wordt het niet door de garan-

tie van het apparaat bedekt).

Om de bekleding “altijd schoon” te houden, moet de oven mon.

tot 200 ºC worden verwarmd als er sterke vlekken zijn, om te

vermijden, dat ze permanent worden.

Indien de bekleding zwaart en glanzend wordt, moet ze door

een nieuwe bekleding worden vervangen. Neem alle interne

toebehoren om de vervanging van de bekleding gemakkelijker

De nieuwe bekledingen kunnen in de Onderdeelafdeling van

de fabricant worden gekocht (zie gegevens in de achterplat).

Geef de referentienummer van het soort product dat in de na-

amplaat wordt beschreven en/of de apparaatnummer in Uw

Nuttige inhoud: 59 liters

ELEKTRISCHE GEGEVENS Bedrijfsspanning:

220 V - 240 V ~ 50 Hz

Toevoeraansluiting: 13A (tweepolige automatische schakelaar

met beschermde stopcontact, 3 mm afstand tussen contac-

VERMOGENSGEBRUIK Bodemweerstand: 1,30 kW Plafondweerstand: 0,90 kW Ventilatorweerstand: 2,30 kW Grillweerstand: 1,35 kW Toevoersnoer:

3 x 1,5 mm2 soort H07RN-F <HAR>

15 W - 25 W / 300 ºC schroef soort E-14

De fabricant neemt geen veraantwordelijkheid op zich voor

menselijke of zakelijke schaden die door een unjuiste insta-

llatie van het apparaat worden veroorzaakt.

De fabricant behoudt zicht het recht om, zonder voorafgaan-

de kennisgeving, allerlei wijzingen aan zijn produkten toe te

passen, die hij als nodig en nuttig beschouwdt.INSTRUÇÕES PARA O UTENTE Agradecemos ter escolhido um dos nossos produtos e espe-
