GEBRUIKSAANWIJZING GBV 325 MCCULLOCH

Manual de instrucciones Istruzioni per l'uso Gebruiksaanwijzing

GBV 325

Neem de gebruiksanaanjwizing grondig door en gebruik de machine Niet voor u alles duidelijk heeft begrepen.

GB (2 - 13)

FR (14 - 27)

DE (28 - 42)

ES (43 - 56)

IT (57 - 70)

NL (71 - 84)

TABLE OF CONTENTS

Introduction 2

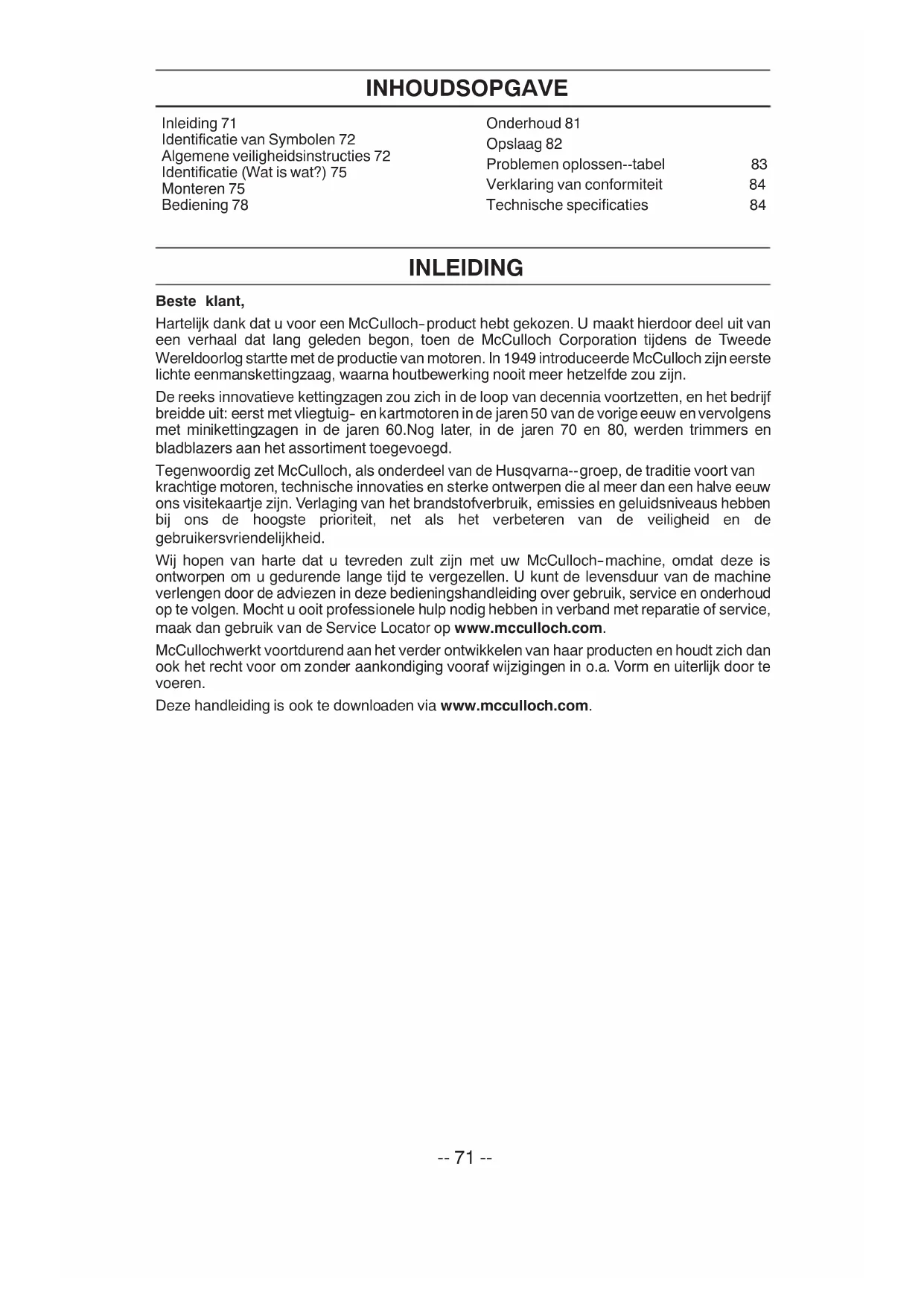

INHOUDSOPGAVE
Inleiding 71	Onderhoud 81
Identificatie van Symbolen 72	Opslaag 82
Algemene veiligheidsinstrumenties 72	Problemen oplossen--tabel
Identificatie (Wat is wat?) 75	Verklaring van conformiteit
Monteren 75	Technische specificaties
Bediening 78

INLEIDING

Besteklant,

Hartelijk dank dat u voor een McCulloch-product heb gekozen. U maakt hierdoor deel UIT van een verhaal dat lang geleden begon, toen de McCulloch Corporationijdens de Tweede Wereldoorlog startte met de productie van motoren. In 1949 introdueerde McCulloch zich eerste lichte eenmanskettingzaag, waarna houtbewerking nooit meer hetzelfde zou zich.

De reeks innovatie hettingzagen zou zich in de loop van decennia voortzetten, en het bedrijf breidde uit: eerst met vliegtuig- en kartmotoren in de jaren 50 van de vorige eeuw enervolgens met minikettingzagen in de jaren 60.Nog later, in de jaren 70 en 80, werden trimmers en bladblazers aan het assortment toegevoegd.

Tegenwoordigzet McCulloch,als onderdeel van de Husqvarna--groep,de traditie voort van krachtige motoren, technische innovaties en sterke ontwerpen die almeer dan een halve eeuw ons visitekaartje zijn.Verlaging van het brandstofverbruik,emissies en geluidsniveauaus hebben bij ons de hoogste prioriteit, net als het verbeteren van de veiligheid en de gebruikersvriendelijkheid.

Wij hopen van harte dat u tevreden zult+zijn met uw McCulloch-machine, omdat deze is ontworpen om u gedurende langeijd te vergezellen. U kunt de levensduur van de machine verlengen door de adviezen in deze bedieningshandleiding over gebruik, service en onderhoud op te volgen. Mocht u ooit professionele hulp nodig hebben in verband met reparatie of service, kaak dan gebruik van de Service Locator op www.mcculloch.com.

McCullochwerkt voortdurend aan het verder ontwikkelen vanhaar producten en houdt zich dan ook hetrecht voor om zonder aankondiging vooraf wijzigingen in o.a. Vorm en uiterlijk door te voeren.

Deze handleiding is ook te downloaden via www.mcculloch.com.

IDENTIFICATIE VAN SYMBOLEN

WAARSCHUWING! Deze blower kan gevaarlijk zich! Onzorgvuldig of oneselfijk gebruik kan ernstige of zelfs dodelijke ongelukken tot gevolg hebben.

Gebruk ongelode benzine of gelode benzine van hoge kwaliteit en tweetaktolie.

Alvarens de blower te
gebruiken dient u de
gebruikershandleiding te
lezen en deze te begrijpen.

WAARSCHUWING! De bladblazer kan voorwerpen met geweldwegslingeren, die terug kunnen kaatsen. Dit kan ernstig oogletsel veroorzaken.

WAARSCHUWING! De geluiddemper is erg heetijdens en na het gebruik. Raak de geluiddemper, de beschermkap van de geluiddemper of de omringende oppervlakken Niet aan. Zorg ervoor dat ontvlambaar materiaal zoals droog gras of brandstof er ook Niet mee in aanraking komen.

De bedieningsman van de bladblazer dient ervoor te zorgen dat geen mensen of dieren nader komen dan 15 meter.
Indien meerdere bedieningsmannen werken in hetzelfde werkgebied, is de onderlinge veilghieldsafstand min. 15 meter.

WAARSCHUWING! Zorg ervoordat de aifdekking aan deonderkant stevig is afgeslotendat dat vacuumbuis op deju manier is geinstalleerd. Raakrotorbladen Niet aan met uwhanden of andere voorwerpen.

Gebruik uw apparaat als vacuum voor droge materialen op te pikken zoals bladeren, gras, takjes en stukken papier. Gebruik het apparaatiet als een vacuum op te halen stenen, grind, metaal, gebroeken glas, en dergelijkte, tot ernstige schade aan de roterende blad te voorkomen.

Instructies voor het openen van de afdekking van de vacuuminlaat. Beweeg het handvat van de schroevendraier voorzichtig maar voren om het koppelstuk los te maken van aanzuigopening terwijl u het mouw andere handaar boven

Geluidsdrukniveau op 7,5 meter

Geluids--- krachtniveau

ALGEMENE VEILIGHEIDSINSTRUCTIES

veiligheidsvoorschriften en voorzorgs-- maatregelen Niet opvolgt, kan dit leiden tot ernstig letsel.

KEN UW APPARAAT

• Voordat u het apparaat gebruikt, dient u de gebruikershandleiding zorgvuldig te lezen totdat u deze volledig begrijpt en alle waarschuwingen en verligheidsvoorschriften kunt opvolgen.
• Beperk het gebruik van het apparaat tot gebruikers die deze handleiding begrijpen en de waarschuwingen en veiligheidsvoorschriften hierin zullen opvolgen.

WAARSCHUWING: Controleer de

omgeving alvorens het apparaat te starten. Verwijder al het pauin en harde voorwerpen zoals stenen, glas, draad enz. die kuren worden weggeslingerd of geworpen, of op andere wijze

letsel of schade kunnen veroorzaken tijdens het gebruik.

WAARSCHUWING: Tijdens het

vacuumen of wegblazen van afval moet het apparaat zodenig worden vastgehonden zodat de geluideddemper weg van uw lichaam en kleding wijst.

Gebruik uw apparaat als een blower voor:

• Rommel of gemaaid gras van de oprijlaan, trotoirs, patio's enz. te blazen.
• Germaaid gras of stro weg te blazen of bladeren op een hoop te blazen, of voor gebruik rondon verbindingsstukken ofCUSSENbakstenen.

Gebruik uw apparaat als vacuum voor:

• Droge materialen op te pikken zoals bladeren, gras, takjes en stukken papier.

• Voor deBESTe resultaten tijdens het gebruik als stofzuiger moet u het apparaat op hoge能力和len lopen.

• Beweeg langzaam vooruit enchteruit over het materiaal bin het stofzuigen. Duw het apparaat Niet in een hoop afval, aangezien dit het apparaat verstocht kan doen raken.
  Voor het beste resultaat moet de zuigslang ongeveer 2 1/2 boven de grond worden gezogen.

PLAN VOORUIT

WAARSCHUWING: Deze

machine produeertijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werkking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of fataal letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat voordat ze deze machine的那一 bedieren.

• Draag altijd oogbescheming of oorbescheming wonneer u het apparaat bedient, repareert of er onderhoud aan pleegt. Het dragen van oogbescheming helpt bij het voorkomen dat stenen afval in uwogen en gezicht worden geblazen of geslingerd, hetgeen kan leiden tot blindheid en/of anders ernstig letsel. De oogbescheming moet worden gemarkeerd met Z87.
• Ga nooit met blote voeten of sandalen te werk.
• Draag altijd een respirator of gezichtsmasker wonneer u met het apparaat in een stoffige omgeving werkt.
  Maak uwhaar vast boven schouderhoogte. Verwijder sieraden, losse kleding of kleding met loshangende banden, dassen, kwasten, enz., of maak deze stevig vast. Zij hunnen verstrikt raken in bewegende onderdelen.
• Gebruik het apparaat Niet wonneer u moe, ziek of aangeslagen bent of indien u onder invloed bent van alcohol, drugs of medicijnen.
• Bij het starten of gebruiken van het apparaat, dient u kinderen, omstanders en dieren op een afstand van 15 meter buiten het werkgebied te houden. Richt het mondstuk van de blower Niet op mensen of dieren.

BEHANDEL BRANDSTOF VOORZICHTIG

• Eliminee alle bronnen van vonden of vlammen (met inbegrip van roken, open vuer of werk dat vonden kan veroorzaken) in de ruimten waar brandstof worden gemengd, bijgewuld of opgeslagen.
• U'dient brandstof buten te mengen en bij te vullen; sla brandstof op ineen koele, droge en goed geventileerde ruimte en gebruik een goedgekeurde, gemerkte container voor alle doeleinden met betrekking tot brandstof.
• U mag Niet roken terwijl u met brandstof bezig bent of terwijl u het apparaat gebruikt.
• Wees er zeker van dat het apparaat op de juiste manier gemonteerd is en in goede staat van werkig verkeert.

Vul de brandstoffank nicht bij verwijl de motor loopot of heet.
- Vermijd morsen van brandstof of olie. Verwijder gemorste brandstof alvorens de motor te starten.
Ga minstens 3 meter weg staan van deruimten waar brandstof worden bijgevuld en opgeslaagen alvorens de motor te starten.
- Bewaar benzine aktijd in een container die goedgekeurd is voor ontvlambare vloeistoffen.

GEBRUK UW APPARAAT VEILIG

motor alvorens u de afsluitklep voor de vacuuminlaat opent. Om ernstig letsel te vermijden dient de motor te worden gestopt en mogen de rotorbladen Niet langer draaien.

WAARSCHUWING: Tijdens het vacuümen of wegblazen van afval moet het apparaat zodenig worden vastgehonden zodat de geluidemper weg van uw lichaam en kleding wijst.
- Deze tuinbladblazer is uitsluitend ontworpen voor het wegblazen of verwijderen van bladeren en ander vuil op de grond.
- Telkens voordat u het apparaat gebruikt, dient u het te controeren op slijtage, losse, ontbrekende of beschadigde onderdelen. Gebruik het apparaat Niet voordat het volledig bedrifsklaar is.
- Houd de buitenoppervlakken vrij van olie en brandstof.
- Start of draai de motor nooit binnen een afgesloten ruimte of gebouw. Het inademen van uityaatgassen kan dodelijk+zijn.
- Tijdens het gebruik en eenijdje daama is de geluiddempoer met katalysator erg warm. Dit geldt ook bij stationair draaien. Aanraking kan brandwonden aan de huid veroorzaken. Denk om het brandgevaar!
- Om een schok door statische elektricitie te vermijden, dient u bij het gebruik van het apparaat geen rubberen handschoenen of andere isolerende handschoenen te dragen.
- Plaats het apparaat alleen op een schoon, hard oppervlak verwijl de motor loopt. Puin zoals gravel, zand, stof, gras, enz. kan worden opgezogen door de luchtinlaat en waar buiten worden geworpen door de afvoeropening, waardoor het apparaat of eigendommen worden beschadigd of emstig letsel kan worden veroorzaakt bij omstanders of de gebruiker.
- Vermijd gevaarlijke omgevingen. Gebruik het apparaat Niet in ongeventileerde ruimten of waar concentraties van explosieve dampen of koolmonoxide zich+kunnen bevinden.
- Reik Niet met het apparaat uit of gebruik het Niet op onstabiele oppervlakken zoals ladders, bomen, steile hellingen, daken, enz. Zorg altd voor eenplaats waar u stevig staat en uw evenwicht Niet verliest

ALGEMENE VEILIGHEIDSINSTRUCTIES

• Plaats nooit objecten binnenin de blower--buizen en richt het opwaaiende pun altijd weg van mensen, dieren, ramen en solide objcten zoals bomen, auto's, muren, enz. De kracht van lucht kan ervoor zorgen dat stenen, stof of takken worden weggegooid of --geslingerd hetgeen letsel kan veroorzaken bij mensenof dieren, ramen kan breken, of andere schade kanveroorzaken.
• Start het apparaat nooit zonder dat de juiste apparatuur erop is aangesloten. Indien u het apparaat als een blower gebruikt, dient u.altijd de blower-buizen te installereren. Indien u het apparaat als een stofzuiger gebruikt, dient u altijd de vacuumbuizen en de vacuumzak te installereren. Zorg ervoor dat de vacuumzak volledig is DirectXeritst.
• Controller regelmatig de opening van de luchtinlaat, de blower--buizen, vacuumbuizen en elleboogbuis,.altijd met eenuitgeschakelde motor en losgekoppelde bougie. Houd de lucht--en afvoeropeningen vrij van punin, hetgeen zich op kan hopen en een juiste luchtstroom van verhinderen.
• Plaats nooit een object in de opening van de luchtinlaat, aangezien dit de juiste luchtstroom verhinderen schade aan het apparaat kan verroorzaken.
• Gebruik het apparaat nooit voor het verspreiden van chemicaliën, kunstmest of andere stoffen die giftinge bestanddelen hunnen bevatten.
• Om het verspreiden van vuur te voorkomen, dient u het apparaat Niet te gebruiken in de buurt van verbranding van bladeren of takken, barbecue--plaatsen of asbakken, enz.
• Gebruik het apparaat alleen voor werk dat in deze handleiding staat uitgelegd.

ONDERHOUD UW APPARAAT GOED

• Laat al het onderhoud, anders dan de aanbevolen procedures beschreiben in de gebruikershandleiding,uitvoeren door een erkende servicedealer.

• Koppel de bougie los Alvorens u onderhoud pleegt, behalte bij het afstellen van de carburator.

• Gebruik alleen de reserve--onderdelen die door McCulloch worden aanbevolen, het gebruik van andere onderdelen kan uw garantie ongeldig maken en schadeveroorzaken aan uw apparaat.
• Leeg de brandstoftank alvorens het apparaat weg te zetten. Maak de overgebleven brandstof in de carburator op door de motor te starten en deze te lately draaien totdat hij stocht.
• Gebruik geen andere accessoires of hulpstukken dan die welke door de fabrikant worden aanbevolen voor gebruik met uw apparaat.
• Bewaar het apparaat of brandstof Niet in een afgesloten ruimte waar brandstofdampen in contact+kunnen komen met vonden of open vuur van boilers, elektrische motoren of schakelaars, ovens, enz.
• Bewaar het apparaat op een droge plaats, buiten het bereik van kinderen.
• Zet de machine vast tijdens transport.

EXTRA AANDACHT: Bootstelling aan trilling door langdurig gebruik van door benzine aangedreven handgereedschap kan schadeverozaken aan bloedvaten of zenuwen in vingers, handen en gewrichten van mensen die gevoelig zijn voor ontregeling van de bloedsomloop of abnormale zwellingen. Langdurig gebruik in koud weer is in verband gebracht met schade aan bloedvaten bij mensen+zonder gezondheidsproblemen.Indien er symptomen optreden zoals gevoelloosheid, pijn, krachtverlies, verandering in kleur of samenstelling van de huid, of verlies van het gevoel in vingers, handen of gewrichten, dient u op te honden met het gebruik van dit gereedschap en een arts te raadplegen. Een anti-vibratiesystemeem garandeert nicht dat deze problemen Niet zullen voorkomen. Gebruikers die krachtig gereedschap onophoudelijk en regelmatifig gebruiken dienen hun gezondheid en de toestand van het stuk gereedschap zorgvuldig in de gaten te honden.

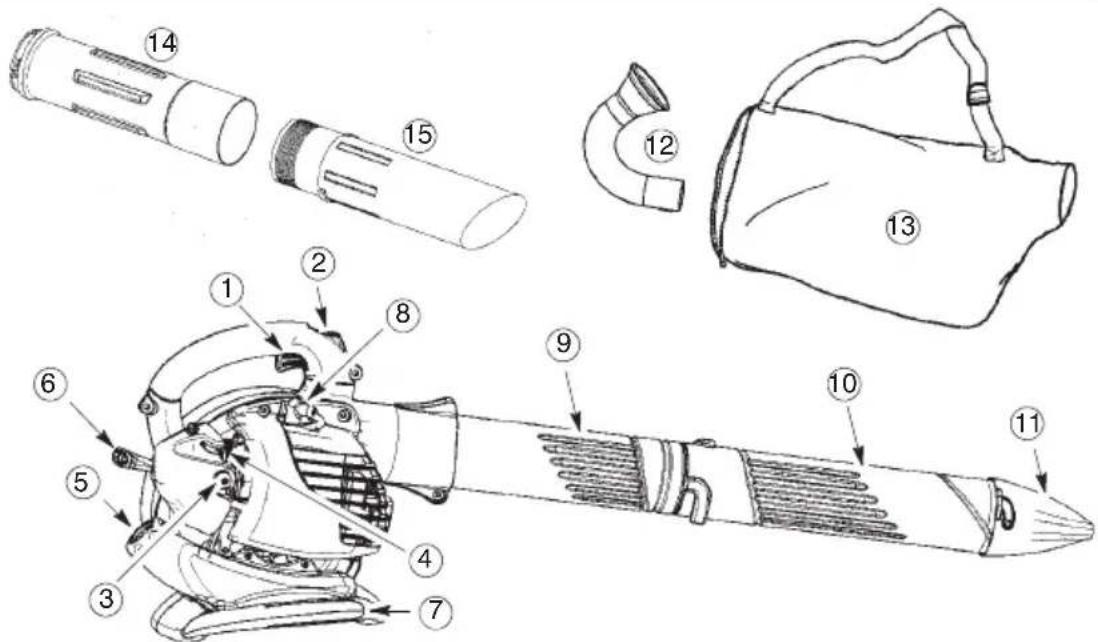

IDENTIFICATIE (WAT IS WAT?)

WAT IS WAT?

1. Gashendel 9, Bovenste blower--buis
2. STOP--schakelaar 10. Onderste blower--buis
3. Ontstekingsknop 11. Hogesnelheids mondstuk
4. Chokehendel 12. Elleboogbuis
5. Brandstofdop 13. Vacuümzak
   6.Startkoord 14.Bovenste deel vacuum--buis
6. Vacuumhandgreep 15. Onderste deel vacuum--buis
7. Bougie 16. Gebruikershandleiding

MONTEREN

DOOSINHOUD

Controleer of de doos de volgende onderdelen bevat.

Blower
- Bovenste blower--buis
- Onderste blower--buis
Hogesnelheids mondstuk
Elleboogbuis
Vacuumzak
- Bovenste vacuum-buis
- Onderste vacuum-buis
- Schroef voor vacuum-buis assemblage

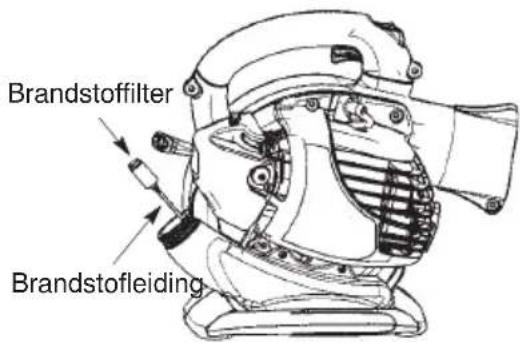

LET OP: Het is normal dat het brandstofffilter in de lege brandstoftank rammelt.

ASSEMBLEREN

WAARSCHUWING: Stop de motor en wees er zeker van dat de rotorbladen Niet langer draaien alvorens u deafslijing van de vacuuminlaat opent of een poging doet de vacuumbuizen of blower-buizen aan te brengen of te

verwijden. De roterende bladen können ernstig letsel veroorzaken. Koppel de bougie los alvorens u onderhoud pleegt.

WAARSCHUWING: Indien u het apparaat geassembleerd heeft gekregen, dient u alle stappen te herhalen om er zeker van teল dat uw apparaat op de juiste wijze is geassembleerd en dat alle sluitingen stevig zicht zitten.
- Voor het assembleren is schroevedraaier nodig.

DE BLOWER ASSEMBLAGE

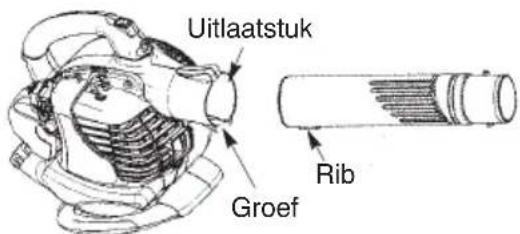

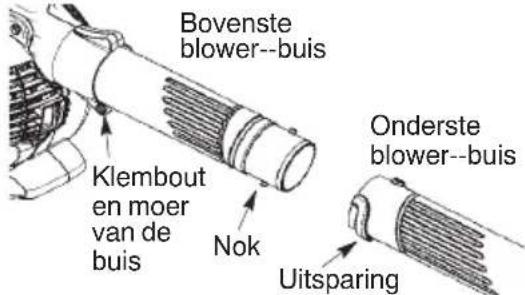

DE BLOWER--BUIS ASSEMBLEREN

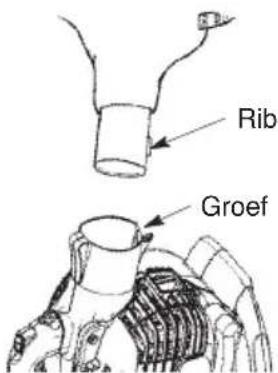

1. Lijn de rib op de bovenste blower-buisuit met de groef in het uitlaatstuk, schuif debuis op zichnplaats.

LET OP: De klembout van de buis moet los genoeg zitten om de blower--buisen in het uitlaatstuk te kennenschuiven. Draai de bout los door.Deze gegen de klok in te draaien (niet de moeren verwijderen).

1. Zet de buisen vast door de bout met de klok mee te draaien.
2. Lijn de gleuven op de onderste blower--buisuit met de nokken op de bovenste blower--buis.

1. Schuif de onderste blower--buis op de bovenste blower--buis.

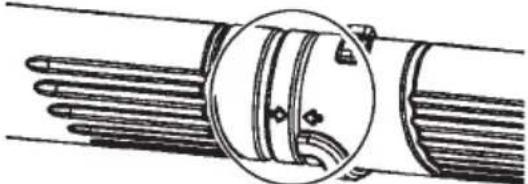

2. Draai de onderste blower--buis met de klok mee tot u een klik voelt waarmee de onderste blower--buis vast gezet worden aan de bovenste blower--buis.

LET OP: Als de bovenste en onderste blower--buisen op de goede manier gemonteerd zich, bevinden de pijlen op beiden buisen zich op een lijn.

1. Om de buizen te konnen verwijderen, de bouttegen de klok indraaien om de buisen los te make (niet de moeren verwijderen); verwijder de buisen.

MONTAGE HOGE SNELHEIDSMONDSTUK

Als u een grotere luchtsnelheid nodig heeft,
maak dan gebruik van het hogesnelheids
mondstuk.

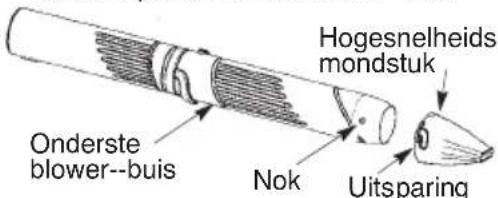

1. Lijnde gleuvenop het mondstukuit metdenokken op de onderste blower--buis.

1. Schuif het mondstuk op de onderste blower--buis.
2. Draai het mondstuk met de klok mee tot u een klik hoor waarmee het mondstuk vastgezet is aande onderste blower--buis.

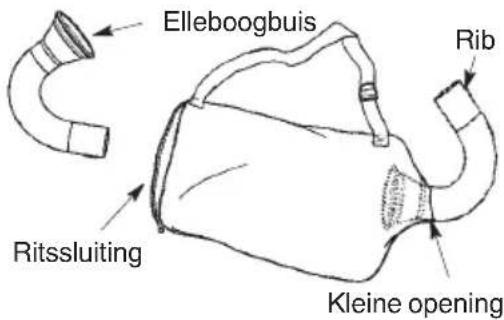

DE VACUUM ASSEMBLAGE VACUUMZAK ASSEMBLEREN

1. Open de ritssluiting op de vacuumzak en breng de elleboogbuis aan.
2. Druk het smalle uiteinde van de elleboogbuis door dekleine opening in de zak.

LET OP: Zorg ervoor dat de rand van dekleine opening goed aansluit op het afgeronde deel van de elleboogbuis, en dat de rib op de elleboogbuis zich aan de onderkant bevindt.
3. Sluit de ritssluiting op de zak. Zorg ervoor dat de ritssluiting volledig is gesloten.
4. Verwijder de blower--buis van de motor.

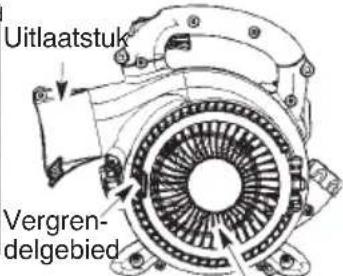

1. Plaats de elleboogbuis in de blower-uitlaufat. Zorg ervoor dat de rib van deelleboogbuis opeenlijnligtmet de groef van de blower--uitlaufat.
2. Zet de elleboogbuis vast door de knopmet de klok mee stevig vast de draaien.

VACUUMBUIS ASSEMBLEREN

WAARSCHUWING: Stop de motor en wees er zeker van dat de rotorbladen Niet langer draaien alvorens u de afsluiting van de vacuuminlaat opent of een poging doet de vacuiumbuizen of blower-buizen aan te brengen of te verwijderen. De roterende bladen konnen ernstig letsel veroorzaken.

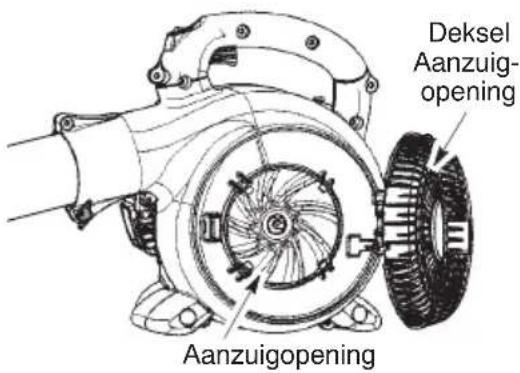

1. Steek het uiteinde van een schroevendraier in het koppelstuk van de aanzuigopening.

MONTEREN

Deksel Aanzuigopening

1. Beweeg het handvat van de schroevendraaier voorzichtig aan voren om het koppelstuk los te makeen van de aanzuigopening verwijl u het met uw andere hand maar boven trekt.
2. Houd het deksel van de aanzuiigopening geopend tot de bovenste vacuum--buis gemonteerd is.

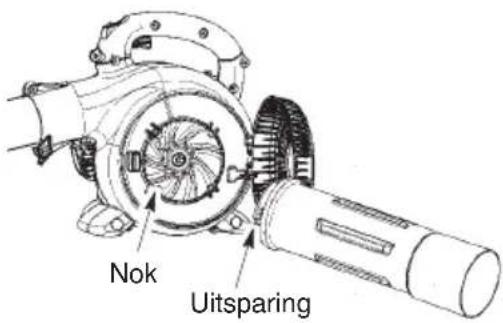

1. Lijn de nokken aan de binnenkant van de aanzuigopening uit met de gleuven op de bovenste vacuum--buis.

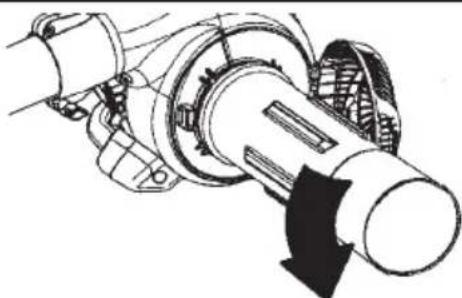

1. Duw de bovenste vacuum--buis in de aanzuigopening. Draai het mondstuk segen de klok in tot u een klik hoor waarmee de buis vastgezet is aan de blaaseenheid.

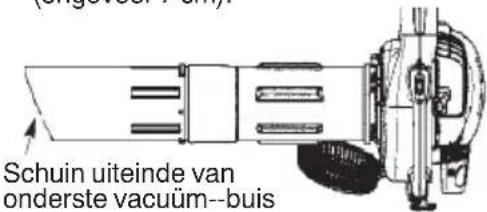

1. Lijn het schuine uiteinde van de onderste vacuum--buisuit zoals afgebeeld.Druk de onderste vacuum--buis in de bovenste vacuum--buis tot de onderste vacuum--buis stevig vast zit in de bovenste vacuum--buis (ongeveer 7 cm).

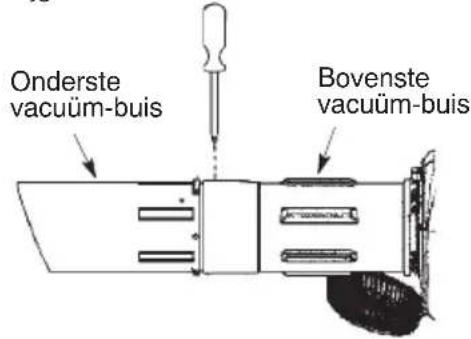

1. Als de vacuum-buizen aan elkaar vastzitten, het label lokaliseren op het onderste gedeelte van de bovenste vacuum--buis. Bevestig bevde vacuum--buizen definitief aan elkaar met de bijgeleverde schroef.

HOE HET APPARAAT WORDT OMGEZET VAN GEBRUIK ALS VACUUM NAAR BLOWER

WAARSCHUWING: Tijdens het wegblazen van afval moet het apparaat zodanig worden vastgehonden zodate delgeluideddemper weg van uw lichaam en kleding wijst (zie de BEDIENINGSPPOSITIE).

1. Verwijder de elleboogbuis en de opvangzak door de knop gegen de klok te draaien om de elleboogbuis los te make.
2. Verwijder de vacuum-buisen door ze met de klok mee te draaien.
3. Sluit het deksel van de aanzuigopening en zorg ervoor dat het gesloten vergrendeld is.
4. Monteer de blaasbuisen weeR (zie DE BLOWER--BUIS ASSEMBLEREN).

MONTEREN

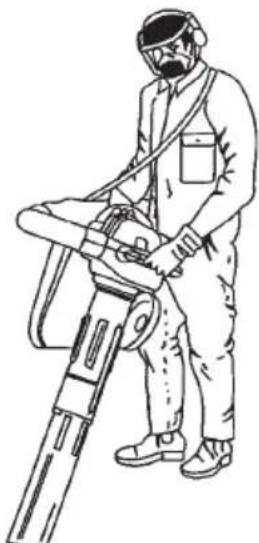

AFSTellen VAN SCHOUDERDRAAGRIEM

WAARSCHUWING: Tijdens het

vacuumen van afval moet het apparaat zodenig worden vastgehonden zodat de geluidemper weg van uw lichaam en kleding wijst (zie de BEDIENINGSPOSITIE).

1. Plaat de schouderdraagriem voor de vacuumzak over uw linkerschouder.
2. Pak met uwrechterm het achteriende van de vacuumzak vast.
3. Stel de schouderdraagriem dusdanig af, dat denaad vande schouderdraagriemen vacuumzak precies:tussen uw duim en wijsvnger ligt.
4. Vergewis u ervan dat de scouderdraagriem zo is afgesteld dat lucht onbelemmerd uit het elleboogbuis kanstromen. Als ereen knik n de zak zit, werkt het apparaat Niet goed.

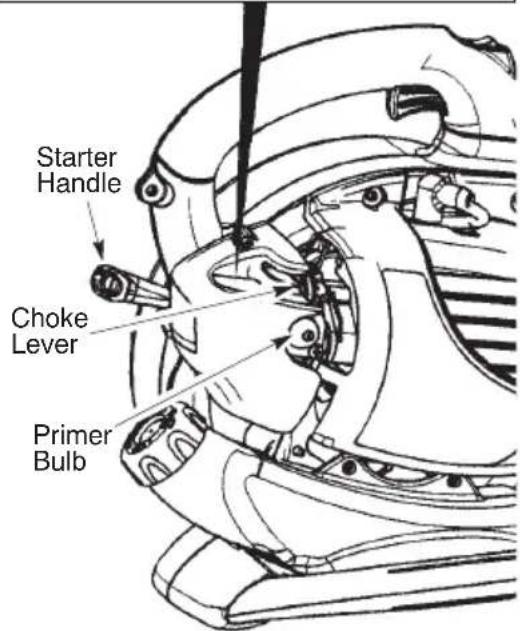

BEDIENING

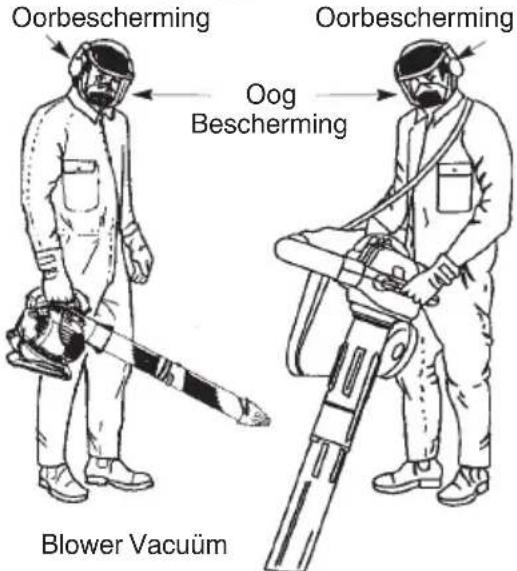

BEDIENINGSPPOSITIE

vacuumen of wegblazen van afval moet het apparaat zodanig worden vastgehonden zodat de geluiddempper weg van uw lichaam en kleding wijst (zie de BEDIENINGSPOSITIE).

• Om het met geluidsniveau(s) in verband staande risico van gehoorverlies te verlagen, moet oorbescherming worden gedragen.
• Om het met aanraking van draaiende onderdelen in verband staande risico van verwonding te verlagen, moet de motor worden gestopt voordat hulpstukken worden bevestigd of verwijderd. Niet gebruiken zonder de beschermkap pen) te hebben geinstalleerd.
• Gebruik krachtapparaten uitsluitend op normaleijden -- niedroegin de morgen of

laatinde avond,als uanderenzou kunnen storen. Kom de tijden na die in deplaatselijke voorschriften vermeld staan. Normaal wordt vanaf 9.00 u.'s morgens tot 5.00 u.'s avonds aanbevolen, van maandag t/m zaterdag.

• Om het geluidsniveau te beperken moet het aantal tegelijk gebruikte apparaten worden beperkt.
• Om het geluidsniveau te verlagen moeten krachtblowers op de laagst möglichke regelklepsnelheid worden gezet om het werk te去做.
• Gebruikeen hark enbezemomafval los te werken alvorens te blazen.
  In een stoffige omgeving要去en de oppervlakken enigszins nat worden gemaakt of een vernevelingshulpstuk worden gebruikt als er water voorhanden is.
• Bespaar water door inplaats van slangen krachtblowers te gebruiken voor veel toepassingen in de tuin, inclusief in gebieden zoals goten, schermen, patio's, grills, veranda's en perkjes.
• Kijk uit voor kinderen, dieren, open ramen of net gewassen auto's. Blaas vuil op veilige manier weg.
• Gebruik het volledigeverlengstuk voor het mondstuk van de blower, zodat de luchtstroom zich bij de grond kan werkken.
• SCHOONMAKEN na gebruik vanblowers en andere apparaten! Gooi afval in de vuilnisbak.

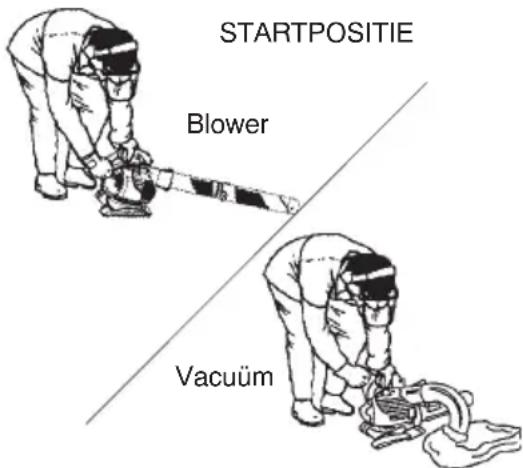

VOORDAT U DE MOTOR START

begint, dient u de informatatie met betrekking tot brandstof in de veiligheidsvoorschriften te lezen. Indien u de veiligheidsvoorschriften Niet begrijpt, dient u uw apparaat Niet te voorzien vanbrandstof. Neemcontact opmet een erkende servicedealer.

MOTOR VAN BRANDSTOF VOORZIEN

WAARSCHUWING: Verwijder de brandstofdop langzaam bij het opvullen met brandstof.

Deze motor is gecertificeerd voor het gebruik van loodvrije benzine. Voordat u bijvult, moet de benzine gemengd worden met een goede kwaliteit 2-cicli lustggedroogde motorolie die gefabricieerd is om gemengd te worden met een verhouding van 40:1. Een verhouding van 40:1 kan worden verzregen door 5 liter loodvrije benzine te(AP) men 0,125 liter olie.GEBRUIK GEEN olie voor

motorvoertuigen of vaartuigen. Deze olie beschadigt de motor. Volg bij het(AP) mengde instructies die vermeld zijn op de container van de olie. Nadat de olie is toegevoegd aan de benzine moet u de container even goed schudden om er zeker van te zich dat de brandstof goed gemengd is. Lees voor het vullenvan uw machinemet brandstof altijd de veiligheidsvoorschriften en volg deze op.

MENGVERHOUDING

Benzine, liter	Tweetaktolie, liter
	40:1 (2,5%)
2	0,050
5	0,125
10	0,250

VOORZICHTIG: Gebruik nooit zuivere benzine in uw apparaat. Dit leidt tot onherstelbare schade aan de motor.

BRANDSTOFVEREISTEN

Gebruik ongelode benzine van een goede kwaliteit. Het minimaal aanbevolen octaangehalte is 90 (RON).

BELANGRIJK

Het gebruik van brandstoffen gemengd met alcohol (meer dan 10% alcohol) kan leiden tot große problemen met de motorprestaties en de levensduur van uw machine.

gebruik van brandstof en/of smeermiddelen leidt de problemen zoals: onjuiste inschakelingen koppeling, oververhitting, stoomblokkering, vermogensverlies, onvoldoende smering, aantasting van brandstofleidingen, pakkingen en interne componenten van de carburateur, enz. Brandstoffen gemengd met alcohol peroorzaken hoge vochtabsorptie in het brandstof/oliemengsel hetgeen leidt tot scheiding van de olie en de brandstof.

UW MOTOR STOPPEN

• Laat de gashendel los.
• Druk de STOP schakelaar in de STOP stand en houd hem ingedrukt tot de motor afslaat.

UW MOTOR STARTEN VOORDAT U DE MOTOR START

WAARSCHUWING: U MOET er zeker vanzijn datde buizenstevig vast zitten, alvorens het apparaat te gebruiken.

• Voorzie de motor van brandstof. Ga op een afstand van tenminste 3 meter van de brandstofplaats staan.
• Houd het apparaat op de aangegeven manier in de startpositie. Zorg ervoor dat het uiteinde van de blower Niet is gericht op mensen, dieren, ramen en solide objecten.

WAARSCHUWING: Houd het apparaat op de aangegeven manier vast wanner u de motor start. Plaats het apparaat alleen op een schone, harde ondergrund wanner u de motor start of terwijl de motor loopt. Puin zoals gravel, zand, stof, gras, enz. kan worden opgezogen door de luchtinlaat en waar buiten worden geworpen door de afvoeropening, waardoor het apparaat of eigendommen worden beschadigd of ernstig letsel kanworden veroorzaaktbij omstanders of de gebruiker.

EEN WARME OF KOUDE MOTOR ZONDER BRANDSTOF STARTEN

1. Druk langzaam 6 maal op de ontstekingsknop.
2. Zet de choke in de stand FULL CHOKE.
3. Knijp de gasklepbediening in en houdt\ deze ingeknenpen gedurende alle\ resterende stappen.

BEDIENING

1. Nadat de motor gestart is moet u hem 10 seconden lang laten draaien, en daarna de choke op CHOKE AF (RUN). Laat het apparaat 30 seconden lang op deCHOKE AF (RUN)--stand lopen, voordat de regelkleptrekker worden losgelaten. LET OP: Als de motor afslaat met de choke op de CHOKE AF (RUN)--stand, moet de choke op de HALVE CHOKE--stand worden gezet en aan het koord worden getrokken totdat de motor loopt, maar nicht vaker dan 6 keer trenken.

Aan de achterkant van de machine zit een vereenvoudigde startherinnering met afbeeldingen die de desbetreffende stappen beschrijven.

1 6x	4
2	5
3	8
	333=4+5+6

1. Trek hard aan de hendel van het startkoord totdat de motor eengeluidgeeft alsof hij probeert te starten, maar trek nicht vaker dan 4 keer aan het koord.
2. Zodra de motor een geluid geeft alsof het probeert te starten, zet u de choke op HALVE CHOKE.
3. Trek hard aan het startkoord totdat de motor loopt, maar trek Niet vaker dan 6 keer. LET OP: Als de motor na 6 keer trekken nog Niet gestart is (op de HALVE CHOKE-- stand), zet u de choke op de OPEN CHOKE-stand en drukt u 6 keer op de aanslagpatroon. Houd de trekker van de regelklep ingedrukt en trek nogmaals 2 keer aan het startkoord. Zet de choke op de HALVE CHOKE-stand en trek aan het startkoord totdat de motor draait, maar trek Niet vaker dan 6 keer. Als de motor nog steeds Niet start, is hij waarschijnlijk verzopen. Ga waar EEN VERZOPEN MOTOR STARTEN.

EEN WARME MOTOR STARTEN

1. Zet de choke op de HALVE CHOKE--stand.

2. Knijp de gasklepbediening in en houdt\ deze ingeknenpen gedurende alle\ resterende stappen.

3. Trek hard aan het startkoord totdat de motor loopt, maar trek Niet vaker dan 6 keer.
4. Laat de motor 15 seconden lang lopen en zet de choke daarna op de CHOKE AF (RUN)--stand.

LET OP: Als de motor Niet start, moet nogmaals 5 keer aan het startkoord worden getrokken. Als de motor nog steeds Nietloopt, is het waarschijnlijk verzopen.

EEN VERZOPEN MOTOR STARTEN

Een verzopen motor kan worden gestart door de choke op de CHOKE AF (RUN)-stand te zetten, en daarna aan het koord te trekken om overtollige brandstofuit de motor te verwijderen. Het kan nodig zich verscheidene keren aan de starthendel te trekken; dit hangt ervan af hoe erg demotor verzopen is. Als het apparaat nog steeds Niet start, raadpleegt u de PROBLEEM-OPLOSSINGSTABEL.

WAARSCHUWING: Verwijder de

brandstofdop langzaam bij het opvullen met brandstof.

CONTROEER OP LOSSE SLUITINGEN EN ONDERDELEN

• Geluideddemper
  Bougiehouder
  Luchtfilter

Schroeven behuizing

CONTROLER OP BESCHADIGDE OF VERSLETEN ONDERDELEN

Voor verranging van beschadigde/versleten onderdelen, dient u maar een erkende servicedaler te gaan.

• Brandstoftank. U dient het apparaat nicht verder te gebruiken indien de brandstoftank beschadigd is of lekt.
  Vacuumzak - Udient hetapparaatniert verdier te gebruiken indien de vacuumzak is geschuedr of beschadigd.

APPARAAT REINIGEN & LABELS

• Inspector het gehele apparaat na elk gebruik op losse of beschadigde onderdelen. Reinig het apparaat en de labels met een vochtige doeK en een mild reinigingsmiddel.
• Wrijf het apparaat af meteen schone droge doek.

LUCHTFILTER REINIGEN

Het Iuchtfilter reinigen:

Door een vuil luchtfilter worden de prestaties van de motor minder en nemen het brandstofgebruik en de uitstoot van schadelijke gassen toe. Reinig het altijd na 5 gebruiksuren.

1. Reinig het deksel en het gebied waaromheen om te voorkomen dat vuil in de carburatorkamer verechtkomt wonneer het deksel worden verwijderd.

LET OP: Zet de chokehendel op de stand RUN voordat u het deksel van het luchtfilter opent.

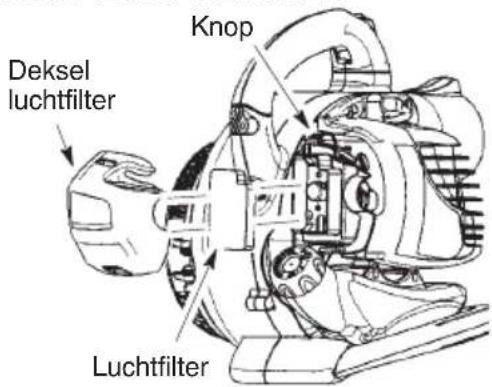

1. Open het luchtfilter deksel op de knop te drukken (zie afbeelding). Verwijder het luchtfilter.
   LET OP: U mag het filter Niet reinigen in benzine of eenander ontvlambaar oplosmiddel. Indien u dit doet kan er brandgevaar ontstaan of een uitstoot van schadelijke dampen worden geproduerd.
2. Was het filter met water en zeep.
3. Geef het filter de gelegenheid om te drogen.
4. Giet een paar druppels olie op het filter; druk het filter samen om de olie te distribueren.
5. Onderdelen verwangen.

DE BOUGIE VERVANGEN

Vervang de bougie elk jaar, om te verzekerend dat de motor gemakkelijker start en beterdraait. Stel de elektronafstand in op 0,06 cm (0,025 inch). De ontstekingstijd is vastgesteld, en kan nicht worden bijgesteld.

1. Draai de afdekkap van de bougie en trek hem eraf.
2. Haal de bougie uit de cilinder en gooi hem weg.
3. Vervangen met de Champion RCJ-6Y-bougie en vastdraien met een 19 mm inbussleutel.
4. Zet de afdekkap op de bougie terug.

BRANDSTOFFFILTER VERVANGEN

Om het brandstofffilter te verrangen, dient u eerst de brandstofuit het apparaat te verwijderen door het droog te lately lopen, verwijder verrolgens de brandstofdop/houderuit de tank.Trek de filteruit de tank en verwijder hetuit de brandstoffleiding.Plaats het neuebrandstofffilter op de brandstoffleiding,en installeur de onderdelen opnieuw.

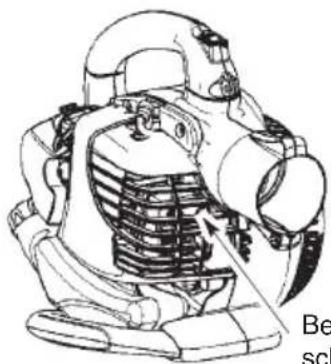

CONTROLEER DE BEVESTIGINGS-- SCHROEVEN VAN DE GELUID-- DEMPER

Eenmaal per Jaar moet worden verzekerd dat de bevestigingssschroeven van de geluideddemer stevig en op de juiste manier vastzitten, om beschadiging te voorkomen.

ONDERHOUD

Bevestigingschroeven

De carburator is zorgvuldig op de fabriek ingesteld. Bijstelling(en) van de stationaire slelheid+kennenoodzakelijk+zijn,als ueen ofmeer van de volgende condities waarneemt:

• De motor loopt nicht stationair wanner de gasklepediening worden losgelaten.

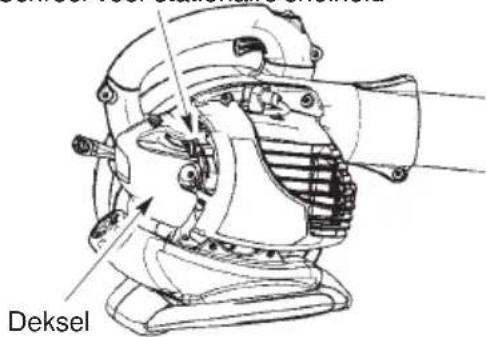

De stationaire loopsnelheid bijstellen

Laat de motor stationair lopen. Stel de stationaire loopsnelheid bij, totdat de motor loopt zonder afslaat (stationair lopen was te laag).

• Draai de schroef voor stationair lopen rechtsom om de motorsnelheid te verhogen als de motor afslaat.
• Draai de schroef voor stationair lopen linksom om de motorsnelheid te verlagen.

Schroef voor stationaire snelheid

Als ueer hulp nodig hebt of Niet zeker weet.
hoe u deze procedure uit moet voeren,
contact opnemen met erkende servicedealer.

OPSLAAN

WAARSCHUWING: Maak het

apparaat aan het einde van het seizoen of wanner het voor 30 dagen ofeer zal worden gebruikt waar voor opslaq.

• Geef de motor de geleegenheid afte koelen en maak het apparaat stevig vast alvorens u het opslaat of vervoert.
  Bewaar het apparaat en de brandstof in een goedgeventileerde ruimte waar de brandstofdampen Niet in contact kuren komen met vonden of open vuur van boilers, elektrische motoren of schakelaar, ovens, enz.
• Bewaar het apparaat met alle afscherming op zichenplaats. Plaats het apparaat zo dat het Niet per ongeluk persoonlijk letsel kanveroorzaken.
• Bewaar het apparaat en de brandstof buiten het bereik van kinderen.

BUITENOPPERVLAKKEN

• Indien uw apparaat gedurende enigeijd zal worden opgeslagen, dient u het eerst grondig te reinigen. Bewaar het in een droge omgeving.
• Breng een Klein beetje olie aan op metalen buitenoppervlakken.

INTERNE MOTOR

• Verwijder de bougie en giet 1 theelepel tweetaktolie voor (luchtgekoelde) tweetaktmotoren in de bougie-opening. Trek langzaam 8 tot 10maal aan het startkoord om de olie te verdelen.
• Vervang de bougie door een neue van het aanbevolen type en warmtebereik.
  Reinig het luchtfilter
• Controller het gehele apparaat op losse schroeven, moeren en bouten. Vervang alle beschadigde, gebroeken of versleten onderdelen.
• Start elk seizoen met alleen verse brandstof die de juiste verhouding van benzine en olie heeft.

OVERIG

• Bewaar geen benzine gedurende meerdereseizuopen.
• Vervang uw benzinecontainer indien undeze begint te roesten.

PROBLEM OPLOSSEN--TABEL

WAARSCHUWING: Koppel de bougie los alvorens u onderhoud pleegt, behalte bij het afstellen van de carburator.

PROBLEM	REDEN OPLOSSING
De motor start Niet.	1.Motor verzopen.2.Brandstoffank leeg.3.Bogie vondeniet Niet.4.Brandstoff bereikt de carburator Niet.5.Lage compressie.	1.Zie de "Start Instructies."2.Tank opvullen met juiste brandstoffmengsel.3.Nieuwe bougie inzetten.4.Controler op vuile brandstof filter; verrangen. Controller op gekniete of gespleten brandstoff leiding; reparen of verrangen.5.Contact opnemen met erkende servicedealer.
Motor loopt stationair Niet goed.	1.Brandstoff bereikt de carburator Niet.2.Carburetor moet worden bijgesteld.3.Krukaspakkingen versleten.4.Lage compressie.	1.Controler op vuile brandstoff filter; verrangen. Controller op gekniete of gespleten brandstoff leiding; reparen of verrangen.2.Contact opnemen met erkende servicedealer.3.Contact opnemen met erkende servicedealer.4.Contact opnemen met erkende servicedealer.
Motor accelereert Niet, heeft geen.kracht, of slaat ar onder belasting.	1.Vuil luchtfilter.2.Brandstoff bereikt de carburator Niet.3.Vuile bougie.4.Vuile vonkafleiderschem.5.Carburetor moet worden bijgesteld.6.Opgehoopte koolstof.7.Lage compressie.	1.Luchtfilter schoonmaken of verrangen.2.Controler op vuile brandstoff filter; verrangen. Controller op gekniete of gespleten brandstoff leiding; reparen of verrangen.3.Bogie schoonmaken of verrangen; afstand opnieuw instellen.4.Vonkafleiderschem mervangen.5.Contact opnemen met erkende servicedealer.6.Contact opnemen met erkende servicedealer.7.Contact opnemen met erkende servicedealer.
Motor rookt erg.	1.Chokehendelgedeeltelijk open.2.Brandstoffmengsel onjuist.3.Vuile luchtfilter.4.Carburetor moet worden bijgesteld.	1.Chokehendel bijstellen.2.Brandstoffank leegmaken en opnieuw vullen met juiste brandstoff mengsel.3.Luchtfilter schoonmaken of verrangen4.Contact opnemen met erkende servicedealer.
Motor wordt heet.	1.Brandstoffmengsel onjuist.2.Verkeerde bougie.3.Carburetor moet worden bijgesteld.4.Carbon build up.	1.Brandstoffank leegmaken en opnieuw vullen met juiste brandstoff mengsel.2.Vervangen met de juiste bougie.3.Contact opnemen met erkende servicedealer.4.Contact opnemen met erkende servicedealer.

VERKLARING VAN CONFORMITEIT

EC--verklaring van conformiteit (Alleen van toepassing binnen Europa)

De ondergetekende, Husqvarna AB, SE-561 82 Huskvama, Zweden, Telefoon: [phone], verklaart hierbij dat de model tuinbladblazer McCulloch GBV 325 met een serienummer uit 2012 en verdier (het jaar met waaropvolgend het seriennummer worden duidelijk aangegeven op het productplaatje), in overeenstemming+zijn met de voorschriften in de RICHTLIJN VAN DE RAAD:

van 17 Mei 2006 "betreffende machines" 2006/42/EG;

van 15 December 2004 "betreffende elektromagnetische compatibiliteit" 2004/108/EG, en thans geldende aanvullingen.

van 8 Mei2000"betreffende geluidsemissie door materieel voor gebruik buitenshuis" volgens bijlage V van 2000/14/EG. Voor informatie betreffende lawaaiemissies, zie hoofdstuk Technische specificaties.

De volgende normen zijn van toepassing: EN ISO 12100-1/A1:2009, EN ISO 12100-2/A1:2009, CISPR 12:2007.

SMP, Svensk Maskinprovning AB, Fyrisborgsgatan 3, S--754 50 Uppsala, Zweden, heeft voor Husqvarna AB een vrijwillige typekeuring uitgevoerd. De certificaten hebben nummer:

SEC/09/2024.

12--11-15

Ronnie E. Goldman, Technische directeur
Erkende vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentatie

Motorverplaatsing, cm³ 25
Maximum Motorvermögen, Volgens ISO 8893, kW 0,75
Vrijloopsnelheid +/- 400, rpm 3700

Geluiddemper met katalysator JaONTSTEKINGSSYSTEEM

Bougie Champion RCJ--6Y Elektrodenafstand, mm 0,6

BRANDSTOF-EN SMERINGSSYSTEEM Capaciteit benzinetank, cm3 540

GEWICHT Met de buis, lege tank, kg 4,4

LAWAAI--EMISSIE
(zie Opm. 1)
Geluidsvermögen, gemeten dB(A) 103,9
Geluidsvermögen, gegarandeerd LwA dB(A) 108,0

GELUIDSNIVEAUS (zie Opm. 2) Equivalent geluidsdrukniveau bij hetoor van de gebruiker, gemeten overeenkomstig ISO 22868,dB(A) Uitgerust met blower--buizen en mondstuk (origineel) 96,7 Uitgerust met vacuumbuizen (origineel) 98,6

TRILLINGSNIVEAU (zie Opm. 3)
Equivalente trillingsniveaus (ahv,eq) bij handvat, gemeten overeenkomstig ISO 22867, m/s²
Uitgerust met blower--buizen en mondstuk (origineel), rechts 10,1
Uitgerust met vacuumbuizen (origineel) 8,2/1

Opm. 1: Emission sonore dans l'environnement mesurée comme puissance acoustique (L_WA) selon la directive UE 2000/14/CE. Het gerapporteerde geluidsvermogenniveau voor de machine is gemeten met de originele snijuitrusting die het hoogste niveau geeft. Het verschil tussen het gegarandeerde en het gemeten geluidsvermogen is dat het gegarandeerde geluidsvermogen ook de dispersie in het meetresultaat meeneemt alsmede variaties:tussen verschillende machines van hetzelfde model, conform Richtlijn 2000/14/EG.

Opm. 2: De gerapporteerde gegevens voor het equivalente geluidsdrukniveau vertonen een typische statistische spreiding (standaardafwijking) van 1 dB(A).

Opm. 3: De gerapporteerde geevens voor het equivalente trillingsniveau vertonen een typische statistische spreiding (standaardafwijking) van 1m / s^2

C E

Original instructions Instructions d'origine Originalanweisungen

Instrucciones originales
Istruzioni originali
Originele instructies
