BEDIENUNGSANLEITUNG GBV 325 MCCULLOCH

Operator's manual Manuel d'utilisation Bedienungsanweisung

Lesen Sie die Bedienungsanweisung sorgfältig durch med und machen Sie sich mit dem Inhalt vertraut, bevor Sie des Gerät benutzen.

REGLAGE DU CARBURATEUR

Erklärung der symbole 29

Sicherheitshinweise 29

Beschreibung der geräteile 32

Montage 32

Betrieb 35

Wartung 38

Lagerung 39

Fehlerbehebungstabelle 40

Konformitätserklarung 41

Technische Daten 42

EINLEITUNG

Sehr geehrter Kunde,

Vielen Dank, dass Sie sich für ein Produkt von McCulloch entschieden haben. Sie sind damit Teil einer langen Erfolgsgeschichte, Denn die McCulloch Corporation begann bereits während des 2. Weltkriegs mit der Herstellung von Triebwerken. 1949 brachte McCulloch die erste leichte, von nur einer Person zu bedienende Kettensäge auf den Markt - eine Revolution in der Holzbearbeitung.

Im Laufe der Jahrzehnte wurden immer mehr innovative Kettensägen entwickelt, und der Geschäftsbetrieb wurde erweitert: zunachst um Flugtriebwerke und Gokartmotoren in den 1950er Jahren, und dann um Mini-Kettensägen in den 1960ern. In den 1970ern und 1980ern kamen dann schließlich noch Trimmer und Laubblasgeräte hinzu.

Heute setzen wir von McCulloch als Teil der Husqvarna Gruppe die Tradition leistungsstarker Motoren, technischer Innovationen und ausgeglielter Designs fort, die seit mehr als einem halben Jahrhundert unser Markenzeichen sind. Höchste Priorität haben für uns ein geringer Kraftstoffverbrauch, weniger Lärn und niedrigere Emissionen sowie auch größere Sicherheit und Benutzerfreundlichkeit.

Wir hoffen, dass Sie mit Ihrem McCulloch-Produkt zufrieden sein werden, Denn es soll Sie langle begleiten. Seine Lebensdauer kann noch verlangert werden, indem Sie alle Anweisungen des Benutzerhandbuch's bezuglich des Gebrauchs und der Wartung und Instandhaltung befolgen. Wenn Sie professionelle Hilfe bei Reparatur oder Wartung benotigen, verwenden Sieitte die Servicepartnersuche unter www.mcculloch.com.

Die McCulloch arbeitet ständig an der Weiterentwicklung ihrer Produkte und behält sich daher das Recht auf Änderungen ohne vorherige Ankündigung, z. B. von Form und Aussehen, vor. Dieses Handbuch kann auch unter www.mcculloch.com heruntergeladen werden.

ERKLÄRUNG DER SYMBOLE

ACHTUNG! Laubsauger sind gefährlich! Unachtsamkeit oder unsachgemäß Verwendung können schwere oder tõdliche Verletzungen zur Folge haben.

Verwenden Sie unverbleites oder qualitativ hochwertiges verbleites Benzin sowie Öl für Zweitaktmotoren.

Lesen Sie vor Inbetriebnahme des Laubsaugers das Betriebshandbuch aufmerksam durch.

ACHTUNG! Der Laubblaser kann Ge-genstände mit großer Kraft herausschleudern, die zureckprallen konnen. Dies kann zu schweren Augenverletzungen führen.

Zugelassene Schutzbrillen oder Visier, Gehorschutz, und Atomschutz bei Staubgefahr müssen getragen werden.

ACHTUNG! Der Schalldampfer wird beim Betrieb sehr hei und kuhl nur langsam ab. Berühren Sie nicht den Schalldampfer, die Schalldampferschutzabdeckung oder die umliegenden Flächen; vermeiden Sie, dass Kraftstoff oder trockenes Gras mit den heißen Flächen in Berührung kommt.

Stets zugelassene Schutzhandschuhe tragen.

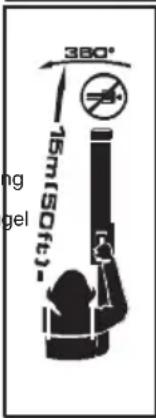

Der Bediener des Laubblasers hat davon zu sorgen, daß Menschen und Tiere einen Abstand von mindestens 15 m halten. Wenn mehrere Bediener im selben Nahbereich arbeiten, muß der Sicherheits-abstand mindestens 15 m betragen.

ACHTUNG! Stellen Sie sichere, daß die untere Geräteverkleidung eingerastet und das Saugrohr nicht angebracht ist. Die Flügel des Gebläseventilators führen nicht mit ihren Handen oder Fremdobjekten in Berührung kommt.

Verwendung des Gerats als sauger mit dieser Funktion konnen Sie trockene Abfälle wie Laub, Gras, keine Zweige oder Papierstückchen aufsaugen. Nicht als Sauger zu verwenden, um abholen Steine, Kies, Metall, Glasbruch, etc., zu schweren Schäden an dem rotierenden Flügel zu vermeiden.

Öffnen der Saugöffnung-- sverkleidung. Drehen Sie den Schraubenziehergriff behutsam in Richtung des Gerätes, bis die Lasche freigegeben wird; ziehen Sie gleichzeitig mit der anderen Hand den Deckel der Ansaugöffnung nach vorn.

Schalldruckpegal bei 7,5 Meter

Larmpegel

SICHERHEITSHINWEISE

ACHTUNG: Befolgen Sie alle Herheitshinweise und Vorsichtsmaß-temen, um schwere Verletzungen zu freniden.

ERSTE SCHRITTE

• Lesen Sie theses Betriebshandbuch aufmerksam durch, und stellen Sie vor Inbetriebnahme des Gerätsicher, daß Sie alle Sicherheitshinweise und Vorsichtsmaßnahmen verstanden haben und diese auch befolgen können.
  Das Gerat sollte nur von Personen betrieben werden, die mit samtlichen in thisem Handbuch beschrieben Sicherheitshinweisen und Vorsichtsmaßnahmen vertraut sind.

ACHTUNG: Überprüfen Sie zunachst

dasGelande,bevorSiedasGeratstarten EntfemenSieSchuttundharteObjektewie

Steine, Glas, Drahte u.a., da sie aufgewirbelt werden und somit zu Verletzungen oder Beschädigungen während des Betriebs führen können.

ACHTUNG: Betreiben Sie das Gerät

beim Saugen bzw. Blasen immer so, dass der Auspuff von Körper und Kleidung fern gehalten wird.

Verwendung des Gerats als Gebäse:

• Mit dieser Funktion konnen Sie Auffahren, Bürgersteige, Terrass-- en usw. von Schmutz oder Grasresten befren.
  Außer dem halten sich damit Grasreste, Stroh oder Laub in Haufen zusammenblasen bzw. aus Ecken oder Mauerzwischen- räumen entfern.
  Verwendung des Gerats als Laubsauger:
• Mit dieser Funktion konnen Sie trockene Abfälle wie Laub, Gras, keine Zweige oder Papierstückchen aufsagen.

Die optimale Saugleistung erzielen Sie bei einer hohen Geschwindigkeit.
- Bewegen Sie das Saugrohr während des Saugvorgangs langsam über das zu entfernende Material vor und darüber. Führten Sie das Saugrohr keinesfalls direkt in einen Haufen ein, da es dadurch zur Verstopfung des Geräts kommt können.
- Das Saugrohr sollte zur optimalen Leistung beim Saugen ca. 2--3 cm vom Boden entfernt hin-- und herbewegt werden.

VORBEREITENDE MASSNAHMSN

ACHTUNG: These Maschine erzeugt beim Betrieb ein elektron magnetisches Feld. Dieses Feld kann sich unter bestimmen Bedingungen auf die Funktionseise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr für schwere oder tödliche Verletzungen auszuschreiben, sollen den Personen mit einem medizinischen Implantat vor der Nutzung dieser Maschine ihren Arzt und den Hersteller des Implantats konsultieren.

• Tragen Sie beim Einsatz sowie bei der Wartung des Gerats immer eine Schutzbrille und Horschutz. Aufgewirbelte Steine oder Schutt können Ohnen sonst in die Augen oder ins Geschäft geschleudert werden und zu schweren Verletzungen und/oder Erblinding führen. Augenschutz sollte mit Z87 markiert werden.
• Tragen Sie auch keine Sandalen.
• Tragen Sie beim Arbeiten in staubiger Umgebung immer eine Staubschutzmaske oder einen Geschitsschutz.
• Falls Ihr Haar länger als schulterlang ist, sollen den Sie es zusammenbinden. Sichern oder entfernen Sie jegliche Schmuckstücke, weite Kleidung bzw. Kleidungsstücke mit losen Trägern, Bändern, Fransen usw. Sie konnten sich den beweglichen Geräteilenen verfangen.
• Arbeitsen Sie keinesfalls mit dem Laubsauger, wenn Sie mude, krank oder schlechter seelischer Verfassung sind oder unter EinflüB von Alkohol, Drogen oder Medikamenten stehen.
  Sorgen Sie davon, daß Kinder, Personen in unmittelbarer Höhe und Tiere beim Start und während des Betriebs des Geräts einen Sicherheitsabstand von mindestens 15 Metern einhalten. Richten Sie die Gebläse nicht auf Menschen oder Tiere.

VORSICHT BEIM UMGANG MIT TREIBSTOFF

• Stellen Sie sicher, daß beim Mischen, Einfüssen oder Lagern von Treibstoff keine Funken oder offenes Feuer (einschließlich Rauchen, offene Flammen oder Arbeiten, bei denen Funken entstehen) auftreten können.
  Das Mischen und Einfüllen von Treibstoff solte stets im Freien erfolgen. Lagern Sie den Treibstoff an einem kühlen, trockenen und gut belufteten Ort, und verwenden Sie ausschließlich geeignete Behältnisse.

• Beim Umgang mit Treibstoff und beim Betrieb des Laubsaugers darf nicht geraucht werden.

• Vergewissem Sie sich, ob das Gerät korrekt montiert und in ordnungsgemäß Betriebszustand ist.
• Betanken Sie den Treibstofftank niemals bei laufendem oder bereits Motor.
  Vemeiden Sie das Verschüten von 1 Brennstoff oder Öl. Wischen Sie verschütteten Treibstoff vor dem Starten des Geräts auf.
• Starten Sie das Gerät erst, wenn Sie sich mindestens 3 Meter vom Treibstoff und Ort des Betankens entwickeln.
  Bewahren Sie Brennstoff immer in für brennbare Flüssigkeiten vorge- sehen Behältern auf.

SICHERER BETRIEB IHRES LAUBSAUGERS

ACHTUNG: Stopen Sie den Motor, bevor Sie die Saugöffnungsverkleidung öffnen. Um schwere Verletzungen zu vermeiden, muß der Motor angehalten sein, und die Flügel des Gebläseventilators dürfen sich nicht mehr drehen.

ACHTUNG: Betreiben Sie das Gerät beim Saugen bzw. Blasen immer so, dass der Auspuff von Körper und Kleidung fern gehalten wird.

• Dieser Laubblaser/-sauger ist ausschließlich zum Zusammenblasen und Aufsaugen von Laub und sonstigem Unrat auf dem Boden geeignet.
• Untersuchen Sie das Gerät vor jedem Betrieb auf abgenutzte, lose, fehlende oder beschädigte Teile. Betreiben Sie den Laubsauger nur in einwandfreiem Zustand.
• Entfernen Sie stets Öl und Treibstoff vom Gehäuse.
• Starten Sie das Gerät niemals in geschlossenen Räumen oder Gebäuden. Das Einatmen von Auspuffdämpfen kann tõdlich sein.
• Der Katalysator-schalldampfer ist bei Betrieb und auch noch nach dem Ausschalten sehr heiß. Dies gilt auch für den Leerlaufbetrieb. Berühren kann zu Verbrennungen führen. Achten Sie auf die Feuergefahr!
  Tragen Sie während der Arbeit mit dem Gerät keine Gummihandschuhe oder andere isolierte Handschuhe, um staatische Elektroschocks zu vermeiden.
• Setzen Sie das laufende Gerät nur auf einer sauberen, festen Unterlage ab. Verschmutzungen wie Kies, Sand, Staub, Gras usw. können von der Saugöffnung erfaßt und durch den Luftaustritt herausgeschleudert werden, was zu Beschädigungen an Gerät und Eigentum sowie zu schweren Verletzungen des Betreibers und Personen in nachster Nähe führen kann.

SICHERHEITSHINWEISE

• Vermeiden Sie gefährliche Umgebungen. Arbeiten Sie nicht in unbelüfteten Räumen oderanOrten, an denenexplosive Gaseoder Kohlenmonoxid entstehen können.
• Arbeiten Sie nicht auf instabilen Flächen wi Leitern, Bäumen, Steilhängen, Dächern usw. AchtenSie jederzeit auf einen sicherenStand und Halt.
• Stecken Sie keine Objekte direkt in das Saugrohr. Halten Sie das Gerät immer so, daß das austretende Sauggut nicht auf Personen, Tiere, Glas und feste Objekte wie Bäume, Autos, Mauern usw. gerichtet ist. D'Luftaustrittsdruck kann Steine, Dreck oder Stöcke aufwirbeln und dadurch Personen und Tiere verletzen, Glas zerbrechen oder andere Schäden verursachen.
• Betreiben Sie das Gerät immer nur mit der jeweils erforderlichen Ausrüstung. Montieren Sie zur Verwendung im Blasbetrieb immerdie Blasrohre. Für den Saugbetrieb müssen die Saugrohre und der Fangsack montiert sein. Achten Sie darauf, daß der Fangsack komplett verschlüssen ist.
• Saugöffnung, Blas-- bzw. Saugrohre sowie Verbindungsrohr müssen regelmäßig überprüft werden. Dabei muß der Motor ausgeschaltet und der Zündkerzenstecker abgezogen sein. Halten Sie Entlüftungsvorrichtungen und Luftastrittsrohre frei von Verschmutzungen, um einen ordnungsgemäßen Luftstrom zu gewährleisten.
• Stecken Sie niemals Objekte in die Saugöffnung. Dies konnte den Luftstrom behindern und zu einer Beschädigung des Geräts führen.
• Verwenden Sie das Gerät niemals zum Sprühen von Chemikalien, Düngemittelnoder anderen Substanzenmit giftingigen Inhaltstoffen
• Setzen Sie den Laubsauger nicht in der Nähe von brennenden Zweigen oder Büssen, Kaminen, Grillplätzen, Aschenbechern usw. ein, damit kein Flächenbrand entstehen kann.
• Verwenden Sie das Gerät nur für die in this dem Handbuch beschriebenen Arbeiten.

ORDNUNGSGEMÄSSE WARTUNG

• Sümmtliche Wartungsarbeiten, die nicht in dieser Handbuch aufgeführrt sind, sollenen von ihrer Vertragshandler durchgeführt viewerden.
  W. Mit Ausnahme von Vergasereinstellungen und muß der Zündkerzenstecker abgezogen sein, bevor Sie mit der Wartung des Geräts beginnen.
• Verwenden Sie ausschließlich die von McCulloch empfohlenen Ersatzteile. Durch sieben Einsatz anderer Ersatzteile konnte ihr DeGarantieanspruch verfallen und das Gerät beschädigt werden.
  Entleeren Sie den Treibstofftank, bevor Sie das Gerat über einenlangeren Zeitraum nicht einsetzen. Verbrauchen Sie den Resttreibstoff, indem Sie den Motor starten und laufen lassen, bis er von selbst ausgeht. Verwenden Sie ausschließlich das vom Hersteller für Ihr Gerat empfohlene Zubehor. Lagern Sie Gerat und Treibstoff an einem geschlossenen Ort, der sicher vor Funkenflug und offen dem Feuer von Geraten wie Wassererhitzern, Elektromotoren, Schaltern, Ofen usw. ist.
  BewahrenSiedas Gerattrocken undauBer Reichweite von Kindern auf.
• Sichern Sie die Maschine während des Transports.
  ZUSATZHINWEIS: Bei Menschen mit Kreislaufstörungen und Neigung zu anomalen Schwellungen kann der langere Einsatz von benzinbetriebenen Geräten aufgrund von Vibrationen zu Schäden an Blutgefäßen und Nerven in Fingern, Handen und Gelenkenführren.Derlangere Einsatz bei kalter Witterung kann auch bei gesunden Personen Schäden an den Blutgefäßen hervorrufen. Stellen Sie die Arbeit mit dem Gerät ein, und suchen Sie umgehend arztliche Hilfe auf, wenn Sie folgende Symptome bemerken: Taubheit, Schmerzen, Kraftlosigkeit, Veränderungen der Hautfarbe oder --textur, Gefühlosigkeit in Fingern, Handen oder Gelenken. Ein Anti-Vibrationsystem bedeutet nicht, daß diese Symptome nicht auftreten können. Personen, die früiger oder berufsbedingt mit benzinbetriebenen Geräten arbeiten, sollenen ihren Gesundheitszustand und den Zustand des Geräts stets im Auge gehalten.

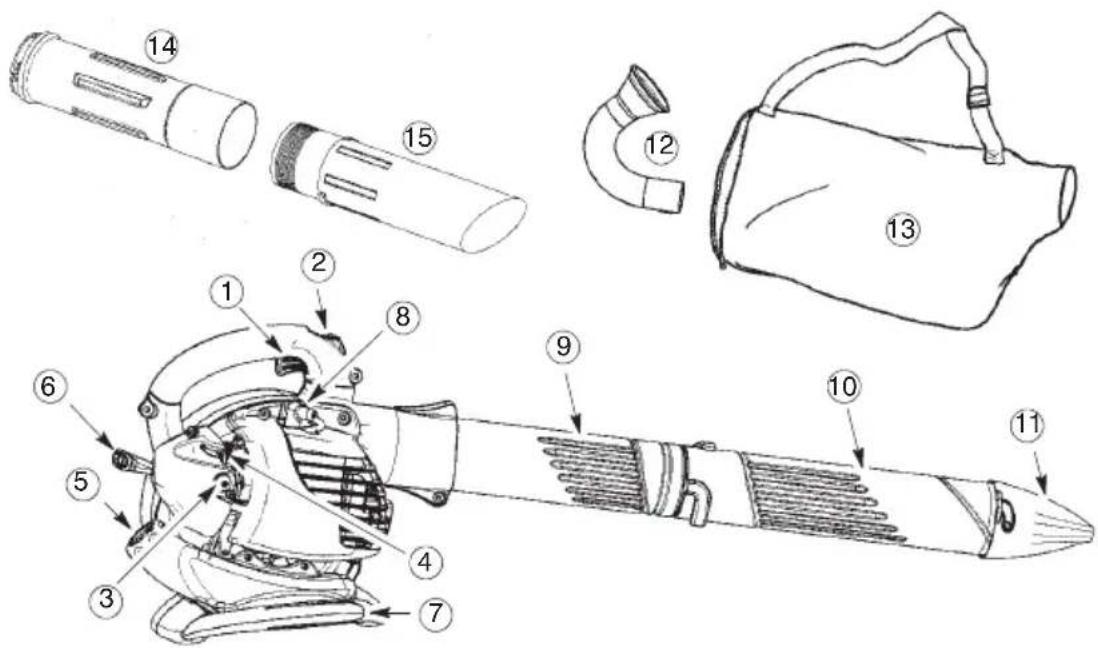

BESCHREIBUNG DER GERÄTETEILE

1. Gashebel 9. Oberes Blasrohr
2. STOP--Schalter 10. Unteres Blasrohr
3. Primer 11. Hochgeschwindigkeits--Blasdüse
4. Startgashebel 12. Verbindungsrohr
5. Treibstofftankdeckel 13. Fangsack
6. Startergriff 14. Oberes Saugrohr
7. Saugrohrgriff 15. Unteres Saugrohr
   8.Zündkerze 16.Betriebsanweisung

MONTAGE

LIEFERUMFANG

Folgende Teile sind im Lieferumfang enthalten:

• Gebäse
• Oberes Blasrohr
  Unteres Blasrohr
• Hochgeschwindigkeits--Blasdüse
  Verbindungsrohr
• Fangsack
• Oberes Saugrohr
  Unteres Saugrohr
• Schraube für des Montage der Saugrohre

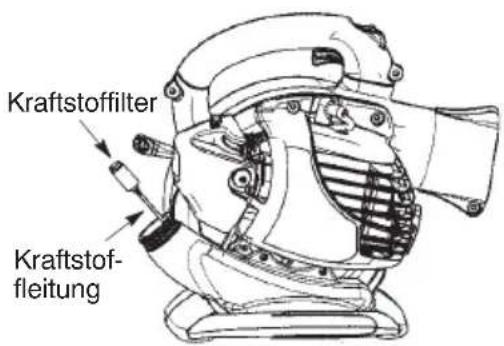

HINWEIS: Es ist normal, daß der Kraftstofffilter bei leerem Kraftstofftank klappert.

MONTAGE

ACHTUNG: Stopen Sie den Motor, und stellen Sie sicher, daß sich die Flügel des Geblaseventilators nicht mehr drehen, bevor Sie die Saugöffnungsvorkleidung öffnen oder die Saugrohre abnehmer oder Geblaserohr. Die rotierenden Flügel konnen schwere

Verletzungen verursachen. Die Zündkerze abgezogen sein bevor Sie mit der Wartung des Geräts beginnen.

ACHTUNG: Falls das Gerät bereits montiert gefelert wurde, wiederholen Siesamttliche Schritte um Sicherzustellen, daß Ihr Gerät ordnungsgemäß montiert ist und alle Befestigungen gut festgezogen sind.

Zur Montage, wird die Schraubenzieher benötigt.

MONTAGE DES GEBLASEMONTAGE DES GEBLASEROHRS

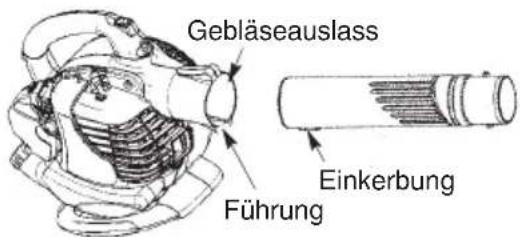

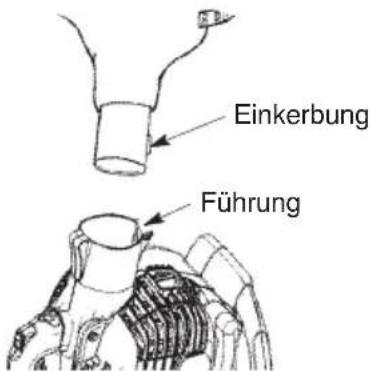

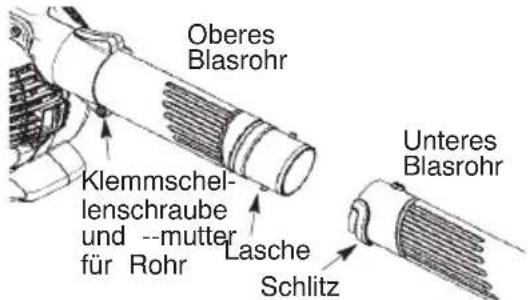

1. Richten Sie die Führung auf dem oberen Blasrohr mit der Einkerbung am Gebläseauslass aus und schiben Sie das Rohr in hinein.

HINWEIS: Die Schraube der Klemmschelle für die Rohr muss so lose sein, dass die Blasrohre in den Geblaseauslass eingeführt werden können. Lösen Sie die Schraube durch Drehen gegen den Uhrzeigersinn (nicht die Schraubenmuttern entfern).

1. Sichern Sie die Rohre, indemn Sie die Schraube im Uhrzeigersinn festziehen.
2. Richten Sie die Schlitze auf dem unteren Blasrohr mit den Laschen auf dem oberen Blasrohr aus.

1. Schieber Ben Sie das untere Blasrohr auf das obere Rohr.
2. DrehenSie das untere Blasrohr nachrechts, bis ein Klicken anziegt, dass das untere Blasrohr auf dem oberen Rohr eingerastet und geschichert ist.

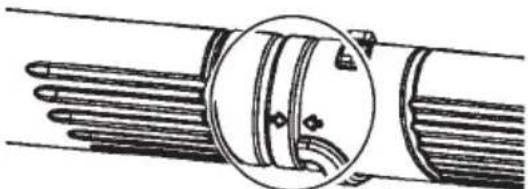

HINWEIS: Dasunte und obere Blasrohr sind korrek montiert, wenn die Pfeile auf bei Rohren genau aufeinander ausgerichtet sind.

1. Um die Rohre abbauenz konnen, drehen Sie die Schraube gegen den Uhrzeigersinn (nicht dieSchaubenmuttern entfernen); losen Sie die Rohre und nehmen Sie diese ab.

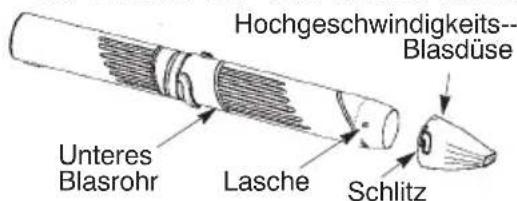

ZUSAMMENBAU DER HOCHGESCHWINDIGKEITS-- BLASDUSE

Wenn eine höhere Luftstromgeschwindigkeit gewünscht wird, die Hochgeschwindigkeits-Blasdüse einsetzen.

1. Richten Sie die Schlitze auf der Dusen den Laschen auf dem unteren Blasrohr

1. Schieber Ben Sie die Blasdüse auf das unter Blasrohr.

2. DrehenSie dieDüse nach rechts, bis siemit einem Klicken fest auf dem unteren Blasrohr einrastet.

MONTAGE DES SAUGBETRIEB MONTAGE DES FANGSACKS

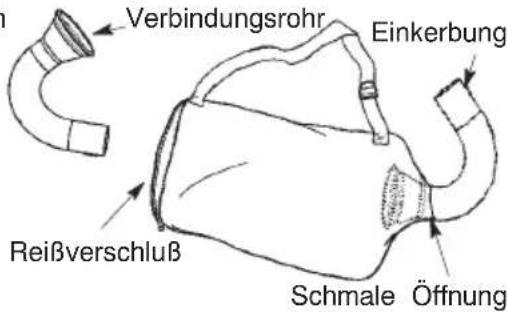

1. Offnen Sie den ReiBverschluB des Fangsacks, und legen Sie das Verbindungsrohr ein.
2. Schieben Sie das schmiele Ende des Verbindungsrohrs durch die keine Offnung im Fangsack.

HINWEIS: Achten Sie darauf, daß der Rand der schmalen Öffnung bündig am sich Sverbreiternden Verbindungsrohr anliegt und die Einkerbung am Verbindungsrohr nach unten zeigt.

3 SchlieBen Sie den ReiBverschluB am Fangsack. Der ReiBverschluB muB vollständig geschlssen sein.

1. Entfernen Sie das Geblaserohr vom Gerät.

1. Schieben Sie das Verbindungsrohr in den Gebläseaustritt. Achten Sie damit daraufuf, daß die Einkerbung des Verbindungsrohrs auf gleicher Linie mit der Führung des Gebläseaustritts liegt.
2. Drehen Sie das Knopf zum Befestigen des Rohrs im Uhrzeigersinn.

MONTAGE DES SAUGROHRS

ACHTUNG: Stoppen Sie den Motor, und stellen Sie sicher, daß sich die Flügel des Geblaseventilators nicht mehr drehen, bevor Sie die Saugöffnungsvorkleidung öffnen oder die Saugrohre abnehmer oder Geblaserohr. Die rotierenden Flügel konnen schwere Verletzungen verursachen.

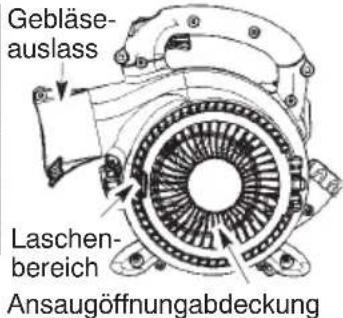

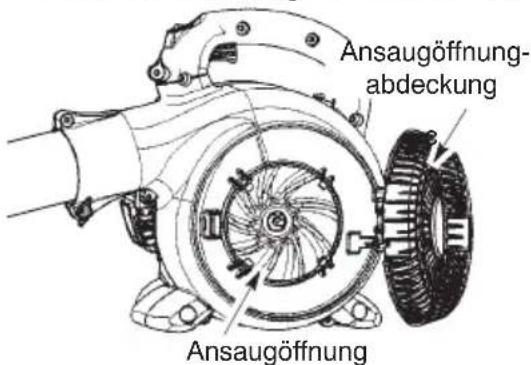

1. Führer Sie die Spitze eines Schraubenziehers in den Bereich der Lasche der Ansaugöffnung ein.

MONTAGE

1. Drehen Sie den Schraubenziehergriff behutsam in Richtung des Gerätes, bis die Lasche freiogegeben wird; ziehen Sie gleichzeitig mit der anderen Hand den Deckel der Ansaugöffnung nach yorn.
2. Halten Sie den Deckel der Ansaugöffnung offen, bis das Saugrohr installiert ist.

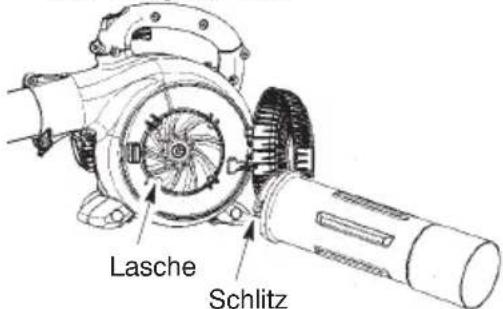

1. Richten Sie die Laschen auf der Innenseite der Ansaugöffnung mit den Schlitzen auf dem Saugrohr aus.

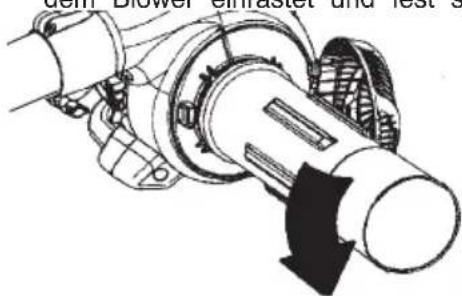

1. Drucken Sie das obere Saugrohr in die Ansaugöffnung. Drehen Sie das Rohr nach rechts, bis es mit einem Klicken sicherauf dem Blower einrastet und fest sitzt.

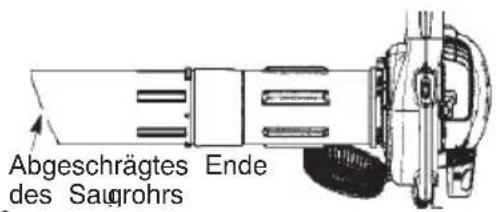

1. Ordnen Sie das abgeschragte Ende des Saugrohrs laut Abbildung an. Schieben Sie das untere in das obere Saugrohr, bis das untere Saugrohr fest im oberen Saugrohr sitzt (ca. 7 cm).

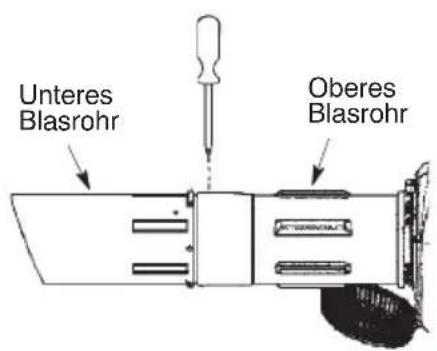

1. Positionieren Sie nach dem Zusammenschieben der beiden Saugrohre die Markierung auf dem unteren Teil des oberen Rohrs. Schrauben Sie die beiden Rohre mit der mitgelieferten Schraube zusammen.

UMWANDLUNG VON STAUBBETRIEB-- ZU GEBLASE

A CHTUNG: Betreiben Sie das Gerät beim Blasen immer so, dass der Auspuff von Körper und Kleidung fern gehalten wird (siehe BETRIEBSPosition).

1. Lockern Sie das Verbindungsrohr, indem Sie den Knopf nach links drehen, und nehmen Sie das Verbindungsrohr und den Fangsack ab.
2. Drehen Sie die Saugrohren nach rechts und ziehen Sie diese ab.
3. SchlieBen Sie den Deckel der Ansaugöffnung; vergewissern Sie sich, dass der Deckel in der Lasche eingerastet ist.
4. Montieren Sie wieder die Blasrohre (siehe Abschnitt MONTAGE DES GEBLÄSEROHR).

MONTAGE

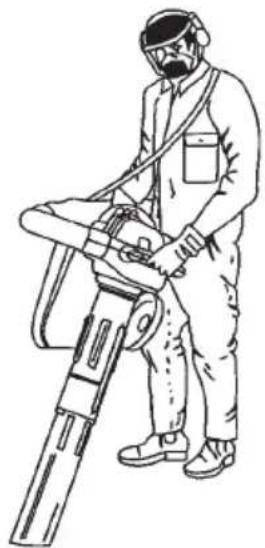

EINSTELLUNG DES SCHULTERRIEMENS

ACHTUNG: Betreiben Sie das Gerät inSaugen immer so, dass der Auspuff von oper und Kleidung fern gehalten wird (siehe TRIEBSPosition).

1. Stecken Sie den Kopf durch den Schultergurt und legen Sie den Gurt auf ihre linke Schulter.
2. Strecken Sie ihren rechten Arm in Richtung Rückseite des Fangsacks aus
3. Den Schulterriemen so einstellen, daß die Fangsack/ Schulterriemennacht zwischen Daumen und Zeigefinger liegt.
4. Darauf achten, daß der Schulterriemen so eingestellt ist, daß er einen ungehinderten Luftstrom aus dem Verbindungsrohr erhögt. Ist der Fangsack eingeknicht, Funktioniert das Gerät nicht richtig.

BETRIEB

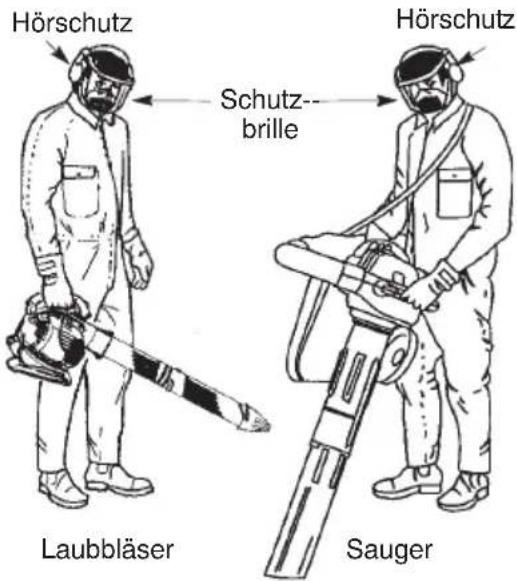

BETRIEBPOSITION

BETRIEBSHINWEISE

ACHTUNG: Betreiben Sie das Geräten Saugen bzw. Blasen immerso, dass der Puff von Körper und Kleidung fern salten wird (siehe BETRIEBSPPOSITION).

Um das Risiko von Gehorschaden auf Grund eines hohen Gerauschpegels zu vermindern ist das Tragen von Gehorschutz erforderlich.

Um Verletzungsgefahren in Verbindung mit der Berührung von beweglichen Teilen vorzubeugen, stoppen SiedenMotor vor der Installation bzw. Entfernung von Zubehor. Betreiben Sie das Gerät nicht ohne Schutzvorrichtungen.

• Betreiben Sie das Gerät zu angemessenen Sicherheitshinweise zum Umgang mit Treibstoff Tageszeiten - nicht zu früh am Morgen odesen. Wenn Ihnen die Sicherheitshinweise zusammen Abend, wenndadurchAnwohner unklar sind, sollen den Sie Ihr Gerät nicht betanken. gestört werden konnten. Richten Sie sich Wenden Sie sich an einen Vertragshandler.

nach den in ortlichen Verordnungen aufgeführten Zeiten. Empfehlenswert sind normalerweise Arbeitszeiten zwischen 9 Uhr und 17 Uhr von Montags bis Samstags.

Um den Gerauschpegel zu reduzieren sollenn Sie die Anzahl der gleichzeitig laufenden, kraftbet- riebenen Geräte einschränken.
- Betreiben Sie den kraftbetriebenen Gebläse mit der niedrigsten für die Aufgabe angemessen Betriebs-- geschwindigkeit, um den Gerauschpegel zu reduzieren.
- Verwenden Sie Rechen und Besen, um das Laub/Unrat vor dem Einsatz des Gebläse.
- Benetzen Sie eine sehr staubige Oberfläche leicht oder verwenden Sie einen Befeuchtungsaufsatz wenn Wasser verfügbar ist.
- Sparen Sie Wasser, indem Sie kraftbetriebene Geblase anstatt Wasserschlauche für ihre Rasen- und Gartenarbeiten verwenden; auch für Regenrinnen, Fliegennetze, Terrassen, Grills, Veranden und Garten geeignet.
- Achten Sie bei dem Betrieb auf Kinder, Haustiere, offene Fenster und frisch geputzte Autos. Entfernen Sie Laub/Unrat auf sichere Weise.
- Verwenden Sie die gesamte Düsenveränderung, damit der Luftstromnah auf den Boden gerichtet wird.
- Vergessen Sie nach dem Einsatz von Gebläse und anderen Geräten nicht, AUFZURAUMEN! Entsorgen Sie Laub/Unrat in Mülcloudern.

VOR DEM STARTEN

ACHTUNG: Bevor Sie mit der Arbeitinnen, sollenn Sie unbedingt die

beginnen, sollten

zum Umgang mitTreibstoff

die Sicherheitschinweise

unklar sind, sollenn Sie Ihr Gerät nicht betanken. Wenden Sie sich an einen Vertragshandler.

BETRIEB

GERÄT BETANKEN

ACHTUNG: Entnahmen Sie den Benzintankdeckel vorsichtig für die Brennstoffzugabe. Das Gerät ist für den Betrieb mit bleifreiem Benzin zugelassen. Mischen Sie vor der Inbetriebnahme das Benzin mit einem Qualitätsschmieröl für luftgekühte Zweitaktmotoren im Verhältnis von 40:1. Sie erhalten das Mischverhältnis von 40:1, wenn Sie 5 Liter bleifreies Benzin mit 0,125 Liter Schmieröl mistrichen. BENUTZEN SIE KEIN Schmieröl für Auto- oder Schiffsmotoren. Solche Olsorten beschädigen den Gerätemotor. Befolgen Sie beim Mischen die Anweisungen auf dem Schmierölbehalter. Schütteln Sie nach dem Zusetzen des Schmieröls den Behalter, um das Kraftstoffgemisch gut zu vermischen Lesen und beachten Sie immer sorgfältig die Sicherheitshinweise, bevor Sie Kraftstoff in Ihr Gerät fullen.

MISCHUNGSVERHÄTNIS

Benzin, Liter	Zweitaktöl, Liter
	40:1 (2.5%)
2	0,050
5	0,125
10	0,250

WARNING: Benutzen Sie in Ihr Gemär
nie unvermischtes Benzin. Dies führt zu
schweren Geräteschäden.

KRAFTSTOFFANFORDERUNGEN

Benutzen Sie bleifreies BenzinguterQualitat. Die niedrigste zulassige Oktanzahl ist 90 (MOZ).

WICHTIG

Die Verwendung von Alkoholkraftstoff (mehr als 10% Alkohol) kann die Geräteleistungen verbessern, verstürzt jedoch die Lebensdauer.

ACHTUNG: Falscher Gebrauch des Kraftstoffs und/oder der Schmiermittel kann die Ursache folgender Störungen sein: Falsches Einkuppeln, Überhitzung, Benzindampfsperre, Leistungsminderung, mangelhafte Schmierung, Beschädigung der Kraftstoffleitungen, der Dichtungen und internen Vergaserbauteile usw. Alkoholkraftstoffe führen zu einer hohen Feuchtigkeitsaufnahme des Kraftstoff-Ol-Gemisches und verursachen die Trennung von Öl und Kraftstoff.

ANHALTEN DES GERÄTS

• Lassen Sie den Gashebel los.
• Drucken Sie den STOPP-Schalter in die STOPP-stellung, bis der Motor stehen bleibt.

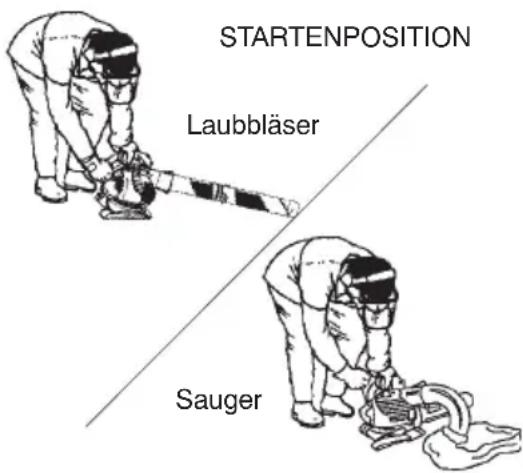

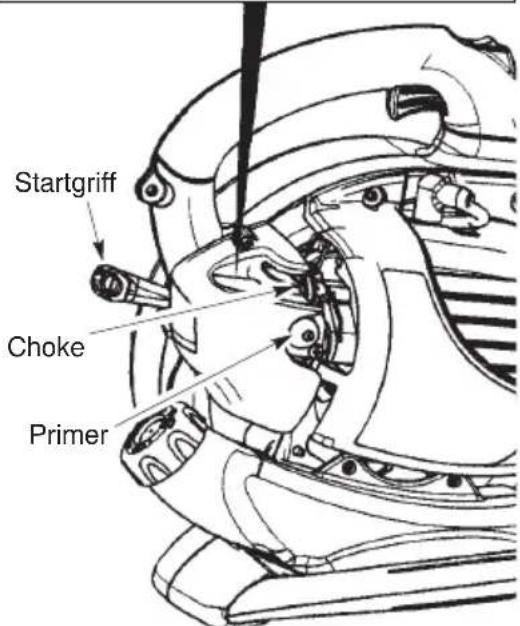

STARTEN DES GERÄTS VOR DEM STARTEN

ACHTUNG: Vor dem Starten des Gerats MUSSEN Sie sicherstellen, daß die Rohre ordnungsgemäß befestigt sind.

• Betanken Sie das Gerät Entfernen Sie sich mindestens 3 Meter vom Ort der Betankung.
• Halten Sie das Gerät wie abgebildet in der Startposition. Halten Sie das Gerät so, daß das Blas-/Saugrohr nicht auf Personen, Tiere, Glas und andere feste Gegenstände gerichtet ist.

ACHTUNG: Halten Sie das Gerät beim Starten wie abgebildet. Setzen Sie das Gerät zum Starten bzw. während des Betriebs nur auf einer sauberen, festen Unterlage ab. Verschmutzungen wie Kies, Sand, Staub, Gras usw. können von der Saugöffnung erfaßt und durch den Luftaustritt herausgeschleudert werden, was zu Beschädigungen an Gerät und Eigentum sowie zu schweren Verletzungen des Betreibers und Personen in nachster Höhe führen kann.

KALTSTART ODER WARMSTART OHNE BENZIN

1. Drucken Sie langsam sechs mal die Primer.

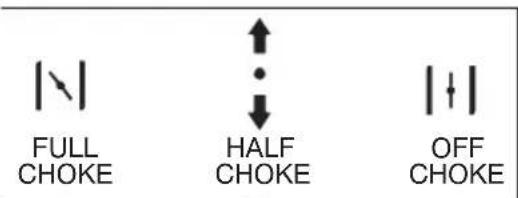

2. Stellen Sie die Choke auf VOLLGAS.
3. Drucken Sie auf den Auslöser, und halten Sieihn während aller verbleibenden Schritte gedrückt.

BETRIEB

Choke in die Position RUN (Choke aus) bringen. Lassen Sie das Gerät noch 30 Sekunden in der Position RUN laufen, bevor Sie den Gashebel loslassen.

HINWEIS: Wenn der Motor abstirbt, während der Chokehebel sich in der RUN--Position befindet, bringen Sie den Choke in die HALF CHoke--Position undziehen an der Leine, bis der Motor lauft, aber nicht mehr als sechsmal.

Hinten an der Geräts befinden sich vereinfachte, illustrierte Schritt--fur-- SchrittStarthinweise.

1 6x	4
2	5
3	6
	333=4+5+6

EINEN WARMEN MOTOR STARTEN

1. Bringen Sie den Choke in die Position bis HALF CHoke.
2. Drucken und halten Sie den Gashebel gedrückt. Halten Sie den Gashebel ganz gedrückt, bis der Motor ruhig lauft.
3. Ziehen Sie kräftig am Startergriff, bis der Motor lauft, aber nicht mehr als sechsmal.
4. Lassen Sie den Motor 15 Sekunden lang laufen und bringen Sie den Choke dann in die RUN--Position.

HINWEIS: Wenn der Motor nicht angesprungen ist,ziehen Sie noch fünfmal am Seilzugstarter. Wenn der Motor immer noch nicht lauft,ist er wahrscheinlich ersoffen.

EINEN ERSOFFENEN MOTOR STARTEN

Ein ersoffenes Motor kann gestartet werden, indem der Choke in die RUN-Position gebracht wird; anschlieBendziehen Sie an der Leine, um überschüssigen Kraftstoff aus dem Motor zu entfernen. Abhängig davon, wie stark das Gerät ersoffen ist, kann es erforderlich sein, mehrmals am Starterseilzug zu ziehen.Wenn das Gerät immer noch nicht anspringt, sehen Sie in de PROBLEMLOSUNGEN nach.

1. Ziehen Sie kräftig am Griff des Startseils, das Motorengeräusch so klingt, als wolle Motor anspringen; ziehen Sie jedoch nicht mehr als viermal an der Leine.
2. Sobald das Motorengeräusch so klingt, als wolle der Motor anspringen, stellen den Choke auf HALF CHOKE (halber Choke).
3. Ziehen Sie kräftig am Seilzugstarter, bis der Motor lauft, aber nicht mehr als sechsmal. HINWEIS: Wenn der Motor nach sechsmalgem Ziehen (in der HALF CHOKE--Position) nicht anspringt, bringen Sie den Choke in die Position FULL CHOKE (voller Choke) undrücken die Primer sechsmal. Drucken und halten Sie den Gashebel gedrückt, während Sie noch zweimal am Startergriff. Bringen Sie den Choke in die HALF CHOKE--Position undziehen Sie am Startergriff, bis der Motor lauft, aber nicht mehr als sechsmal Wenn der Motor immer noch nicht anspringt, ist er wahrscheinlich ersoffen. FahrenSie gemäß Anleitung unter EINEN ERSOFFENEN MOTOR STARTEN fort.
4. Wenn der Motor lauft,{lassen Sie ihn 10 Sekunden lang laufen,bevor Sie den

ACHTUNG: Berühren Sie niemals

die Auspuffanlage, außer, wenn Motor und Auspuff kalt sind. Die Berührung eines heißen Auspuffs kann zu ernsthaften Verbrennungen führen.

ACHTUNG: Die Zündkerze ist vor

Wartungsarbeiten zu entfernen, außer bei Vergasereinstellungen.

PRUFEN Auf GELOCKERTE BEFESTIGUNGEN UND TEILE

Schalldampfer
Zündkerzendichtung
- Luftfilter
- Gehäuseschrauben

PRUFIN AUF BESCHÄDIGTE ODER ABGENUTZTE TEILE

Setzen Sie sich zwecks Ersatz beschädigter und/oder abgenutzter Teile mit einem Vertragshandler in Verbindung.

Kraftstofftank - Betreiben Sie das Gerät mit beschädigtem oder undichtem Treibstofftank.
- Fangsack - Betreiben Sie das Gerät nie mit beschädigtem oder zerrissenem Fangsack.

PRUHENUND REINIGENVON GERAT&ETIKETTEN

Prufen Sie das Gerät nach jeder Anwendung auf lose oder beschädigte Teile. Reinigen Sie das Gerät und die Plaketten mit einem feuchten Tuch und mildem Reinigungsmittel.
- Trocknen Sie das Gerät mit einem sauberen, trockenen Tuch ab.

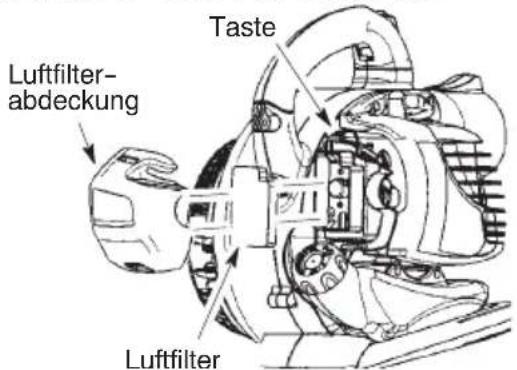

REINIGEN DES LUFTFILTERS

Luftfilter reinigen:

Ein verschmutzter Luftfilter beeintrach- tigt die Motorleistung und erhöht den Treibstoffverbrauch und Emission-- sausstō. Reinigen Sie den Luftfilter nach jeweils 5 Betriebsstunden.

1. Reinigen Sie die Abdeckung und die umliegenden Stellen, damit keine Verschmutzungen in den Vergaser gelangen können, wenn Sie die Abdeckung entfern.

HINWEIS: Stellen Sie den Choke auf die Position RUN, bevor Sie den Luftfilterabdeckung {.
2. Drucken Sie die Taste (siehe Abbildung), um den Luftfilterabdeckung zu öffnen. Ziehen Sie den Luftfilter heraus.
HINWEIS: Reinigen Sie den Filter nicht mit Benzin oder anderen entflammbaren Lösungen. Dabei besteht ein Brandrisiko, und es konnen gefährliche Dämpfe auftreten.
3. Reinigen Sie den Filter mit Seife und Wasser.
4. Lassen Sie den Filter trocknen.
5. Benetzen Sie den Filter mit einigen wichtigen Tropfen Öl; pressen Sie den Filter zusammen um das Öl zu vertieren.
6. Setzen Sie die Teile wieder ein.

AUSTAUSCH VON ZUNDKERZEN

Ersetzten Sie die Zündkerzen jährlich, um einen einfacheren Motorstart und leistungsvollieren Betrieb zu gewährleisten. Stellen Sie den Elektrodenabstand auf 0,0635 cm (0,025 in.) ein. Die Zündungseinstellung ist festgelegt, d.h. sie kann nicht verändert werden.

1. Drehen Sie, und ziehen Sie dann den Zündkerzenschuh heraus.
2. Entnehmen Sie die Zündkerze vom Zylinder, und entsorgen Sie sie.
3. Verwenden Sie Ersatzzündkerzen der Marke Champion RCJ-6Y, und befestigen Sie diese mit einem 19 mm Steckschluss.
4. Setzen Sie den Zündkerzenschuh wieder ein.

ERSETZENDES KRAFTSTOFFFILTERS

Um den Kraftstofffilter zu ersetzen,lassen Sie das Gerät zunachst leerlaufen, bis aller Treibstoff verbraucht ist. Entfern Sie anschließend den Tankdeckel mit der Haltevorrichtung vom Tank. Ziehen Sie den Filter vom Tank, und trennen Sieihn von der Kraftstoffleitung. Setzen Sie den neuen Kraftstofffilter in die Kraftstoffleitung, und montieren Sie die übrigen Teile wieder zusammen.

WARTUNG

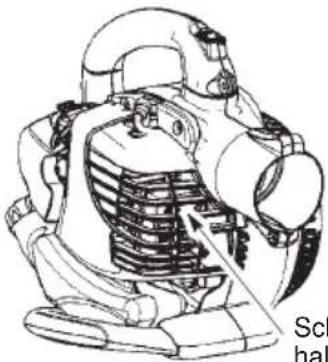

PRÜFUNG DER HALTESCHRAUBEN DER SCHALLDAMPFER

Prufen Sie einmal im Jahr, ob die Halteschrauben der Schalldampfer sicher und fest angezogen sind, um Beschädigungen zu verhindern.

Schalldampferhalteschrauben

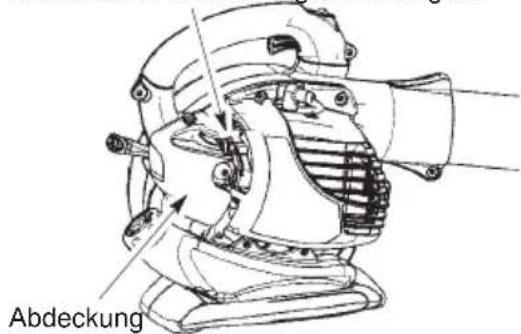

EINSTELLUNG DES VERGASERS

Der Vergaser wurde im Werk einzelst. Eine Justierung der Leerlaufgeschwindigkeit kann unter folgenden Bedingungen erforderlich werden:

• Der Motor geh bei losgelassenem Handgashebel nicht in den Leerlauf.

Leerlaufjustierung

Lassen Sie das Gerät im Leerlauf laufen. Justieren Sie die Leerlaufgeschwindigkeit, damit die Maschine lauft, ohne zu stoppen (Leerlaufgeschwindigkeit zu niedrig).

• Drehen Sie die Schraube für die Leerlaufgeschwindigkeit im Uhrzeigersinn, um die Motorumdrehung zu erhöhen, falls der Motor stoppt oder abstirbt.
• Drehen Sie die Schraube für die Leerlaufgeschwindigkeit entgegen den Uhrzeigersinn, um die Motorumdrehung zu verringn.

Schraube für die Leerlaufgeschwindigkeit

Sollten Sie weitere Fragen haben oder Hilfe bei diesen Vorgang benötigen, wenden Sie sichitte an unsere Vertragshandler.

LAGERUNG

ACHTUNG: Bereiten Sie Ihr Gerät am

Ende der Saison oder wenn Sie es länger als 30 Tage nicht benötigen auf die Lagerung vor.

• Lassen Sie den Motor abkühlen, und sichern Sie das Gerät, bevor Sie es lagern oder transportieren.
  Lagem Sie Gerät und Treibstoff an einem gut belufteten Ort, der sicher vor Funkenflug und offenem Feuer von Geräten wie Wassererhützern, Elektro-- motoren, Schaltern, Ofen usw. ist.
  Lagem Sie das Gerät mit allen Schutzvorrichtungen. Legen Sie das Gerät so ab, daß sich niemand versehentlich an scharfen Gerätele verletzen kann.
  Bewahren Sie Gerät und Treibstoff außer Reichweite von Kindern auf.

AUSSENFLÄCHEN

• Reinigen Sie Ihr Gerät sorgfältig, bevör Sie es für langere Zeit lagern. Bewahren Sie das Gerät an einem sauberen, trockenen Ort auf.
  Die Metallaubenflächen sollen nicht geott werden.

INTERNER MOTOR

• Entfernen Sie die Zündkerzen, und fullen Sie einen Teelöffel Öl für (luftgekühnte) Zweitaktmotoren in die Zündkerzenöffnung. Ziehen Sie acht-bis zehnmallangsam ander Starterschnur, um das Öl zu verteilen.
• Ersetzen Sie die Zündkerze mit einer Kerze des entsprechenden Typs und Wärmewerts.
  Reinigen Sie den Luftfilter.
• Uberprüfen Sie das gesamte Gerät auf lockere Schrauben, Muttern und Bolzen. Ersetzen Sie alle beschädigten, brüchigen oder abgenutzten Geräteile.
• Beginnen Sie die neue Saison immer mit frischchem Treibstoff im richtigen Benzin--Ol--Verhältnis.

SONSTIGES

Lagern Sie keinen Treibstoff für die{nachste Saison.
- Ersetzen Sie ihren Treibstoffkanister, sobald er zu rosten beginnt.

FEHLERBEHEBUNGSTABELLE

VORSICHT!: Die Zündkerze ist vor Wartungsarbeiten zu entfern, außer bei Vergasereinstellungen.

MÜHE GRUND LösUNG
Motor startet nicht.	1. Motor geflutet.2. Benzintank leer.3. Zündkerze zündet nicht.4. Brennstoff gelangt nicht in Vergaser.5. Niedrige Kompression.	1. Siehe "Startanweisungen".2. Füllen Sie den Tank mit der korrekten Brennstoffmischung.3. Installieren Sie eine neue Zündkerze.4. Prüfen Sie, ob der Brennstofffilter. verunreinigt ist; ersetzen. Prüfen Sie, ob die Brennstoffleitung geknicht oder geplatziert; reparieren bzw. ersetzen Sie.5. Kontaktieren Sie einen Vertragshandl.
Motor Goes nicht in Ruhestellung.	1. Brennstoff gelangt nicht in Vergaser.2.Vergaser muss eingestellt werden.3.Kurbelwellendichtungen sind verschlissen.4. Niedrige Kompression.	1. Prüfen Sie, ob der Brennstofffilter. verunreinigt ist; ersetzen. Prüfen Sie, ob die Brennstoffleitung geknicht oder geplatziert; reparieren bzw. ersetzen Sie.2. Kontaktieren Sie einen Vertragshandl.3. Kontaktieren Sie einen Vertragshandl.4. Kontaktieren Sie einen Vertragshandl.
Motor kann nicht beschreibenit werden, hat keine Kraft oder schaltet sich bei Belastung aus.	1. Luftfilter ist verschmutzt.2. Brennstoff gelangt nicht Vergaser.3. Zündkerze verschmutzt.4. Funkengangnetz ist verschmutzt.5. Vergaser muss eingestellt werden.6. Kohleablagerungen.7. Kompression low	1. Reinigen oder ersetzen Sie den Luftfilter.2. Prüfen Sie, ob der Brennstofffilter. verunreinigt ist; ersetzen. Prüfen Sie, ob die Brennstoffleitung geknicht oder geplatziert; reparieren bzw. ersetzen Sie.3. Reinigen oder ersetzen Sie die Zündkerze; stellen Sie den Elektrode-nabstand neu ein.4. Ersetzen Sie den Funkengangnetz.5. Kontaktieren Sie einen Vertragshandl.6. Kontaktieren Sie einen Vertragshandl.7. Kontaktieren Sie einen Vertragshandl.
Motor qualmt übermöig.	1. Choke auf Halbposition.2.Falsche Brennstoffmis-chung.3.Luftfilter ist verschmutzt.4.Vergaser muss eingestellt werden.5. Falsche Brennstoffmis-chung.6. Kehlablagerungen.7. Kompression low	1. Variieren Sie die Position des Choke.2. Siehe "Brennstoffeingabe in Ihr Gerät."3. Reinigen oder ersetzen Sie den Luftfilter.4. Kontaktieren Sie einen Vertragshandl.5. Siehe "Brennstoffeingabe in Ihr Gerät."2. Durch korrekte Zündkerze ersetzen.3. Kontaktieren Sie einen Vertragshandl.4. Kontaktieren Sie einen Vertragshandl.
Motor lauft heiß.

KONFORMITÄTSERKLÄRUNG

EC-Konformitätserklarung (Gilt nufur Europa)

Wir, Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel: [phone],

erklaren hiermit als autorisierter Vertreter der Gemeinschaft, daß die

Laubblaser/-sauger der Modelle McCulloch GBV 325 ab Seriennummer des Baujahrs

2012 aufwärts (die Jahreszahl wird im Klartext auf dem Typenschild angegeben,

mitsamt einer nachfolgenden Seriennummer), den Vorschriften folgender RICHTLINIE

DES RATES entsprechen:

vom 17. Mai 2006 "Maschinen--Richtlinie" 2006/42/EG;

vom 15 Dezember 2004 "über elektromagnetische Verträglichkeit" 2004/108/EG, einschließlich der jetzt geltenden Nachträge.

vom 8. Mai 2000 "über umweltbelastende Gerauschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen" gemessen nach Anlage V vom 2000/14/EG. Für Information betreffend die Gerauschemissionen, siehe das Kapitel Technische Daten.

Folgende Normen wurden angewendet: EN ISO 12100-1/A1:2009, EN ISO 12100-2/A1:2009, CISPR 12:2007.

SMP, Svensk Maskinprovning AB, Fyrisborgsgatan 3, S-754 50 Uppsala, Schweden, hat die freiwillige Typenprüfung für Husqvarna AB ausgeführrt. Das Zertifikat hat die Nummer: SEC/09/2024

12.11.15

Ronnie E. Goldman, Technischer Direktor Bevollmächtigter Vertreter für Husqvarna AB, verantwortlich für die technische Dokumentation

TECHNISCHE DATEN

MODELL: GBV 325

MOTOR

Motorhubraum, cr 25

Maximale Maschinenleistung, nach ISO 8893, kW 0,75

Leerlauf + / - + 400, U/min 3700

Katalysatorschalldampfer Ja

ZUNDANLAGE

Zündkerze Champion RCJ--6Y

Elektrodenabstand, mm 0,6

KRAFTSTOFF-- UNDSCHMIERSYSTEM

Tankfassungsvermögen, cm 540

GEWICHT

Mit Rohr, bei leerem Tank, kg 4,4

GERÄUSCHEMISSIONEN

(siehe Anmerkung 1)

Gemessene Schalleistung dB(A) 103,9

Garantierte Schalleistung wA dB(A) 108,0

SCHALLPEGEL

(siehe Anmerkung 2)

Aequivalenter Schaffdruckpegel wert am Ohr des Anwenders, gemessen gemäß ISO 22868, dB(A)

Ausgestattet mit Blasrohr und Blasdüse (Original) 96,7

Ausgestattet mit Saugrohr (Original) 98,6

VIBRATIONSPEGEL

(siehe Anmerkung 3)

Aequivalente Vibrationspegel (a,eq) an den Griffen, gemessen gemäß ISO 22867, m/s

Ausgestattet mit Blasrohr und Blasdüse (Original), rechts 10,1

Ausgestattet mit Saugrohr (Original), links/rechts 8,2/10,4

Anmerkung 1: Umweltbelastende Gerauschemission gemessen als Schalleistungs (L gemäß EG--Richtlinie 2000/14/EG. Der aufgezeichnete Lautstärkepegel für die Maschine wurde unter Verwendung der originalen Schneidausrüstung mit dem hochsten Pegel gemessen. Die Differenz zwischen garantiertem und gemessenem Lautstärkepegel besteht darin, dass bei der garantierten Lautstärke auch eine Streung im Messergebnis und Variationen zwischen verschiedenen Maschinen desselen Models gemäß der Richtlinie 2000/14/EG berücksichtigt werden.

Anmerkung 2: Berichten zufolge entspricht der Schaldruckpegel für diese Maschine normalerweise einer Ausbreitungsklasse (standardmäßige Ausbreitung) von 1 dB(A).

Anmerkung 3: Berichten zufolge liegt der äquivalente Vibrationspegel normalerweise bei einer Ausbreitungsklasse (Standardabweichung) von 1^2m / s

INDICE

Introduccion 43

Identificacion de Symboles 44

GRUPPO TUBO ASPIRATORE

TIPS VOOR HET GEBRUIK

WAARSCHUWING:

TECHNISCHE SPECIFICATIONS

MODEL: GBV 325

MOTOR
