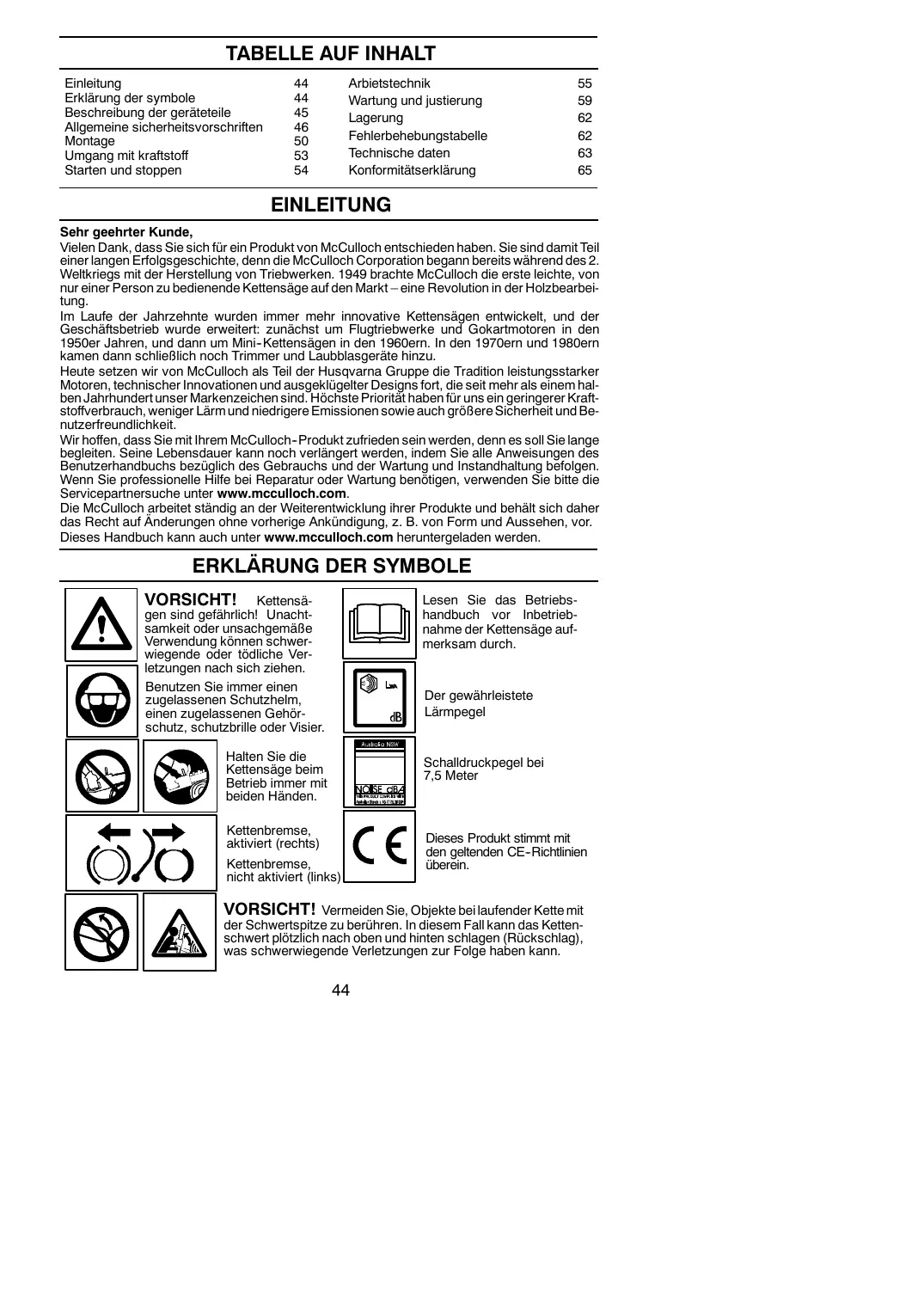

EINLEITUNG Sehr geehrter Kunde, Vielen Dank, dass Sie sich für ein Produkt von McCulloch entschieden haben. Sie sind damit Teil einer langen Erfolgsgeschichte, denn die McCulloch Corporation begann bereits während des 2. Weltkriegs mit der Herstellung von Triebwerken. 1949 brachte McCulloch die erste leichte, von nur einer Person zu bedienende Kettensäge auf den Markt – eine Revolution in der Holzbearbeitung. Im Laufe der Jahrzehnte wurden immer mehr innovative Kettensägen entwickelt, und der Geschäftsbetrieb wurde erweitert: zunächst um Flugtriebwerke und Gokartmotoren in den 1950er Jahren, und dann um Mini--Kettensägen in den 1960ern. In den 1970ern und 1980ern kamen dann schließlich noch Trimmer und Laubblasgeräte hinzu. Heute setzen wir von McCulloch als Teil der Husqvarna Gruppe die Tradition leistungsstarker Motoren, technischer Innovationen und ausgeklügelter Designs fort, die seit mehr als einem halben Jahrhundert unser Markenzeichen sind. Höchste Priorität haben für uns ein geringerer Kraftstoffverbrauch, weniger Lärm und niedrigere Emissionen sowie auch größere Sicherheit und Benutzerfreundlichkeit. Wir hoffen, dass Sie mit Ihrem McCulloch--Produkt zufrieden sein werden, denn es soll Sie lange begleiten. Seine Lebensdauer kann noch verlängert werden, indem Sie alle Anweisungen des Benutzerhandbuchs bezüglich des Gebrauchs und der Wartung und Instandhaltung befolgen. Wenn Sie professionelle Hilfe bei Reparatur oder Wartung benötigen, verwenden Sie bitte die Servicepartnersuche unter www.mcculloch.com. Die McCulloch arbeitet ständig an der Weiterentwicklung ihrer Produkte und behält sich daher das Recht auf Änderungen ohne vorherige Ankündigung, z. B. von Form und Aussehen, vor. Dieses Handbuch kann auch unter www.mcculloch.com heruntergeladen werden.

ERKLÄRUNG DER SYMBOLE

VORSICHT! Kettensägen sind gefährlich! Unachtsamkeit oder unsachgemäße Verwendung können schwerwiegende oder tödliche Verletzungen nach sich ziehen. Benutzen Sie immer einen zugelassenen Schutzhelm, einen zugelassenen Gehörschutz, schutzbrille oder Visier. Lesen Sie das Betriebshandbuch vor Inbetriebnahme der Kettensäge aufmerksam durch. Der gewährleistete Lärmpegel Halten Sie die Kettensäge beim Betrieb immer mit beiden Händen. Schalldruckpegel bei 7,5 Meter Kettenbremse, aktiviert (rechts) Kettenbremse, nicht aktiviert (links) Dieses Produkt stimmt mit den geltenden CE--Richtlinien überein. VORSICHT! Vermeiden Sie, Objekte bei laufender Kette mit der Schwertspitze zu berühren. In diesem Fall kann das Kettenschwert plötzlich nach oben und hinten schlagen (Rückschlag), was schwerwiegende Verletzungen zur Folge haben kann.

ERKLÄRUNG DER SYMBOLE

Symbole für den Motorstart Stellen Sie den Schalter auf EIN (ON). Ziehen Sie das Starterseil mit der rechten Hand, bis das typische Zündgeräusch des Motors zu vernehmen ist. Primer 6 mal drücken. Stellen Sie den Choke/ Startgashebel auf HALF CHOKE). Ziehen Sie den Choke/ Startgashebel vollständig heraus (in die position FULL CHOKE). Ziehen Sie das Starterseil mit der rechten Hand, bis der Motor läuft. Anlassen bei warmen Motor

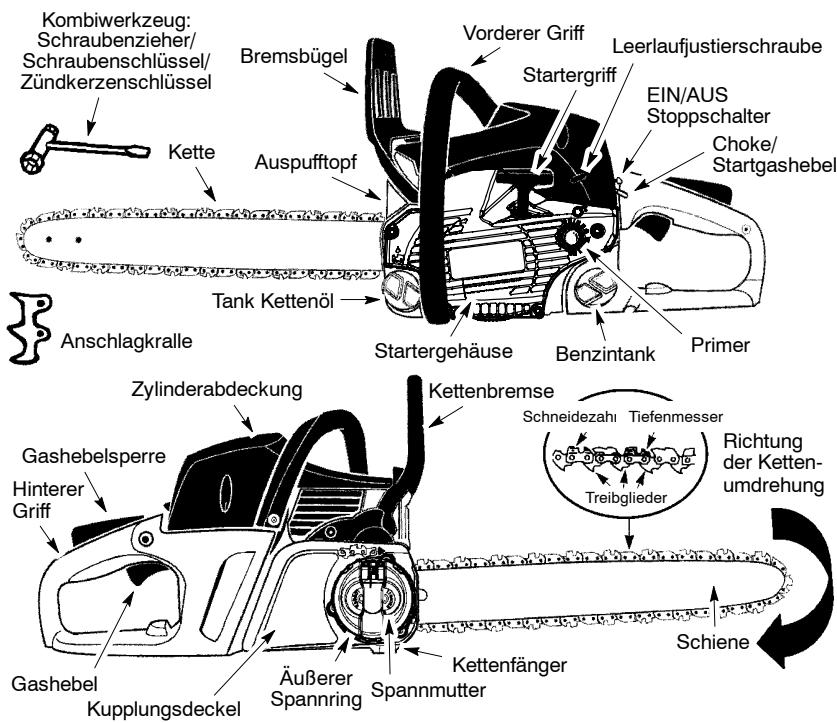

BESCHREIBUNG DER GERÄTETEILE

Kombiwerkzeug: Schraubenzieher/ Schraubenschlüssel/ Zündkerzenschlüssel Vorderer Griff Leerlaufjustierschraube Startergriff EIN/AUS Stoppschalter Choke/ Startgashebel Bremsbügel Kette Auspufftopf Tank Kettenöl Anschlagkralle Startergehäuse Zylinderabdeckung Benzintank Primer Kettenbremse Schneidezahn Tiefenmesser Gashebelsperre Hinterer Griff Gashebel Kupplungsdeckel Treibglieder Kettenfänger Äußerer Spannring Spannmutter

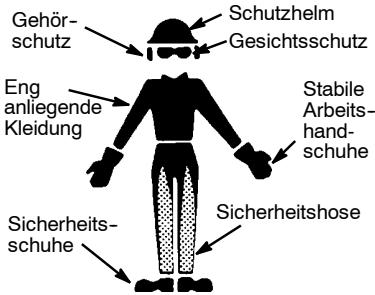

Richtung der Kettenumdrehung Schiene ALLGEMEINE SICHERHEITSVORSCHRIFTEN WARNUNG: Stellen Sie sicher, daß Sie den Zündkerzenstecker beim Einstellen, Reparieren, Transport oder bei sonstigen Arbeiten abziehen, um ein unbeabsichtigtes Starten der Säge zu vermeiden. (Einzige Ausnahme: Einstellen des Vergasers.) Diese Kettensäge für Waldarbeiten ist ausschließlich zum Sägen von Holz geeignet. Kettensägen sind Hochgeschwindigkeitswerkzeuge zum Sägen von Holz. Daher sind spezielle Sicherheitsvorkehrungen notwendig, um mögliche Unfallgefahren zu minimieren. Unachtsamkeit oder unsachgemäße Verwendung dieses Gerätes können schwerwiegende oder tödliche Verletzungen nach sich ziehen. VORBEREITENDE MASSNAHMEN S Lesen Sie diese Bedienungsanweisung aufmerksam durch und stellen Sie sicher, daß Sie alle Sicherheitshinweise, Vorsichtsmaßnahmen und Betriebshinweise verstanden haben, bevor Sie dieses Gerät einsetzen. S Lassen Sie ausschließlich Erwachsene mit diesem Gerät arbeiten und sorgen Sie dafür, daß auch diese alle Sicherheitshinweise, Vorsichtsmaßnahmen und Betriebshinweise dieser Bedienungsanweisung befolgt werden. Schutzhelm Gehör-schutz Gesichtsschutz Eng anliegende Kleidung Sicherheits-schuhe Stabile Arbeits-handschuhe Sicherheitshose S Tragen Sie Schutzausrüstung. Dazu gehören Arbeitsschuhe mit Stahlkappen und rutschfesten Sohlen, enganliegende Kleidung, stabile, rutschfeste Arbeitshandschuhe, Sichtschutz (belüftete Schutzbrille oder Schutzgitter), Schutzhelm und Gehörschutz. Falls Ihre Haare länger als schulterlang sind, sollten Sie sie zusammenbinden. S Tragen Sie stets einen zugelassenen Gehörschutz. Wenn Sie häufig mit der Kettensäge arbeiten, sollten Sie Ihr Gehör regelmäßig überprüfen lassen, da der Lärm gehörschädigend wirken kann. Eine längerfristige Beschallung mit Lärm kann zu bleibenden Gehörschäden führen. S Achten Sie darauf, daß die Kette bei laufendem Motor niemals mit Körperteilen in Berührung kommt. S Kinder, Zuschauer und Tiere sollten einen Sicherheitsabstand von mindestens 10 Metern einhalten. Sorgen Sie weiterhin dafür, daß sich keine Personen Ihrem Ar- beitsbereich nähern, wenn Sie die Kettensäge starten oder mit ihr arbeiten. S Arbeiten Sie keinesfalls mit der Kettensäge, wenn Sie müde, krank oder in schlechter seelischer Verfassung sind oder unter dem Einfluß von Alkohol, Drogen oder Medikamenten stehen. Ihr körperlicher und geistiger Zustand sollte gut und ausgeglichen sein. Die Arbeit mit der Kettensäge ist anstrengend. Falls Sie unter gesundheitlichen Problemen leiden, die sich durch anstrengende Tätigkeiten verschlimmern könnten, sollten Sie vor dem Einsatz der Kettensäge einen Arzt konsultieren. S Planen Sie Ihre Arbeit mit der Kettensäge im Voraus. Fangen Sie erst mit dem Sägen an, wenn Sie einen freien Arbeitsbereich und einen sicheren Stand haben. Beim Fällen von Bäumen sollten Sie sich auch einen Fluchtweg freihalten.

SICHERER BETRIEB IHRER

KETTENSÄGE WARNUNG: Das Einatmen der Motorabgase, des Kettenölnebels und des Staubs von Sägespänen über längere Zeit kann eine Gefahr für die Gesundheit darstellen. WARNUNG: Diese Maschine erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionsweise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr für schwere oder tödliche Verletzungen auszuschließen, sollten Personen mit einem medizinischen Implantat vor der Nutzung dieser Maschine ihren Arzt und den Hersteller des Implantats konsultieren. S Halten Sie die Kettensäge während der Arbeit niemals mit nur einer Hand. Sie riskieren sonst, dass Sie selbst, Helfer und/ oder Zuschauer schwerwiegende Verletzungen davontragen. Die Kettensäge muss beim Sägen immer mit beiden Händen festgehalten werden. S Betreiben Sie die Kettensäge nur im Freien. S Setzen Sie die Kettensäge niemals von einer Leiter aus ein, wenn Sie darin nicht entsprechend ausgebildet sind. S Stellen Sie sicher, daß die Kette beim Starten nicht mit Objekten in Berührung kommt. Versuchen Sie niemals, die Kettensäge zu starten, wenn die Schiene im Holz steckt. S Üben Sie gegen Ende des Schnitts keinen Druck auf die Säge aus. Dadurch kann die Säge nach dem Austritt der Kette aus dem Holz unkontrollierbar werden und können schwerwiegende Verletzungen nach sich ziehen. S Stoppen Sie den Motor, bevor Sie die Säge abstellen. S Arbeiten Sie niemals mit einer Kettensäge, die Defekte aufweist, inkorrekt eingestellt oder nicht vollständig bzw. sicher montiert ist. Schiene, Kette, Handbügel oder

ALLGEMEINE SICHERHEITSVORSCHRIFTEN Kettenbremse sind sofort zu ersetzen, wenn diese defekt sind oder anderweitig entfernt wurden. S Die Kettensäge ist bei abgeschaltetem Motor mit dem Auspuff vom Körper weggerichtet und der Schiene und der Kette nach hinten gerichtet, nach Möglichkeit mit Kettenschutz, zu transportieren. S Sichern Sie die Maschine während des Transports. SICHERHEITSAUSRÜSTUNG

HINWEIS: Dieser Abschnitt beschreibt die Sicherheitskomponenten der Maschine und ihre Funktion. Kontrolle und Wartung werden unter der Überschrift KONTROLLE, WARTUNG UND SERVICE DER SICHERHEITSAUSRÜSTUNG DER MOTORSÄGE erläutert. Die Position dieser Komponenten ist unter der Überschrift BESCHREIBUNG DER GERÄTETEILE gelistet. Die Lebensdauer der Maschine kann verkürzt werden und die Unfallgefahr kann steigen, wenn die Wartung der Maschine nicht ordnungsgemäß und Service und/oder Reparaturen nicht fachmännisch ausgeführt werden. Weitere Informationen erteilt Ihnen gerne die nächste Servicewerkstatt. S Kettenbremse. Ihre Motorsäge ist mit einer Kettenbremse versehen, die die Sägekette stoppt. WARNUNG: Ihre Kettensäge ist mit einer Kettenbremse ausgerüstet, durch die die Kette bei einem Rückschlag sofort angehalten wird. Die Kettenbremse minimiert das Unfallrisiko, kann Unfälle jedoch nicht verhindern. SIE SOLLTEN NICHT DAVON AUSGEHEN,

DASS DIE KETTENBREMSE SIE VOR

EINEM RÜCKSCHLAG SCHÜTZT. S Gashebelsperre. Die Gashebelsperre wurde konstruiert, um eine unbeabsichtigte Aktivierung des Gashebels zu verhindern. S Kettenfänger. Der Kettenfänger soll eine abgesprungene oder gerissene Kette auffangen. S Antivibrationssystem. Das Gerät ist mit einem Antivibrationssystem ausgerüstet, das die Vibrationen wirkungsvoll dämpft und so für angenehmere Arbeits- bedingungen sorgt. SICHERHEITSHINWEIS: Bei Menschen mit Kreislaufstörungen und Neigung zu anormalen Schwellungen kann der dauerhafte Einsatz von benzinbetriebenen Geräten zu Schäden an Blutgefäßen und Nerven in Fingern, Händen und Gelenken führen. Der dauerhafte Einsatz bei kalter Witterung kann auch bei gesunden Personen Schäden an den Blutgefäßen hervorrufen. Stellen Sie die Arbeit mit dem Gerät ein, wenn Sie folgende Symptome bemerken: Taubheit, Schmerzen, Kraftlosigkeit, Veränderungen der Hautfarbe oder --textur, Gefühllosigkeit in Fingern, Händen oder Gelenken. Ein Antivibrationssystem bedeutet nicht, daß diese Symptome nicht auftreten können. Personen, die häufiger oder be- rufsbedingt mit benzinbetriebenen Geräten arbeiten, und den Zustand des Geräts stets im Auge behalten. S Stoppschalter. Mit dem Stoppschalter wird der Motor abgestellt.

KONTROLLE, WARTUNG UND

SERVICE DER SICHERHEITSAUSRÜSTUNG DER MOTORSÄGE WARNUNG: Niemals ein Gerät mit defekter Sicherheitsausrüstung verwenden. Die Sicherheitsausrüstung muss überprüft und gewartet werden. Finden sich Mängel bei der Kontrolle des Geräts, ist eine Servicewerkstatt zur Reparatur aufzusuchen. S Kettenbremse. Reinigen Sie die Kettenbremse und Kupplungstrommel von Spänen, Harz und Schmutz. Verschmutzung und Abnutzung beeinträchtigen die Bremsfunktion. Siehe die Anweisungen unter der Überschrift GEBRAUCH. S Gashebelsperre. Kontrollieren, ob der Gashebel in Leerlaufstellung gesichert ist, wenn sich die Gashebelsperre in Ausgangsstellung befindet. S Kettenfänger. Kontrollieren Sie, ob der Kettenfänger unbeschädigt ist und im Motorsägenkörper festsitzt. S Antivibrationssystem. Die Antivibrationselemente regelmäßig auf Risse und Verformungen überprüfen. Kontrollieren Sie, ob die Antivibrationselemente zwischen Motoreinheit und Handgriffeinheit fest verankert sind. S Stoppschalter. Kontrollieren Sie, ob der Motor stoppt wenn nach dem Starten des Motors der Stoppschalter in die Stoppstellung geführt wird.

WARTUNG UND INSPEKTIONEN

S Außer den im Abschnitt “Wartungsarbeiten” aufgeführten Arbeiten sollten Sie alle Wartungsmaßnahmen nur von Ihrem Kundendienst durchführen lassen. Ansonsten könnte z. B. das Schwungrad explodieren, wenn beim Erneuern der Kupplung das Schwungrad durch ungeeignete Werkzeuge zum Entfernen oder Halten des Schwungrades beschädigt wird. S Stellen Sie sicher, dass die Kette still steht, wenn Sie den Gashebel nicht mehr betätigen. Ist dies nicht der Fall, lesen Sie unter EINSTELLEN DES VERGASERS weiter. S Versuchen Sie niemals, Ihre Kettensäge zu verändern. Verwenden Sie ausschließlich Zubehörteile, die vom Hersteller zugelassen sind. S Halten Sie die Handgriffe immer trocken, sauber und frei von Öl und Treibstoff. S Stellen Sie sicher, dass alle Deckel (Treibstoff und Öl) fest verschlossen und Schrauben und Befestigungen stets gut festgezogen sind.

ALLGEMEINE SICHERHEITSVORSCHRIFTEN S Verwenden Sie ausschließlich Zubehörteile, die für McCulloch empfohlen werden.

VORSICHT BEIM UMGANG MIT

TREIBSTOFF S Beim Umgang mit Treibstoff und beim Betrieb der Kettensäge darf nicht geraucht werden. S Stellen Sie sicher, daß beim Mischen oder Betanken von Treibstoff keine Funken oder offenes Feuer auftreten können. Rauchen, offenes Feuer oder Arbeiten, die Funkenflug verursachen, sollten daher unterbunden werden. Das Betanken sollte erst erfolgen, wenn die Kettensäge abgekühlt ist. S Das Mischen und Betanken von Treibstoff sollte stets im Freien und auf dem Boden erfolgen. Lagern Sie den Treibstoff an einem kühlen, trockenen und gut belüfteten Ort und verwenden Sie ausschließlich geeignete Behältnisse. Wischen Sie verschütteten Treibstoff vor dem Starten der Säge auf. S Starten Sie die Kettensäge erst, wenn Sie mindestens 3 Meter von dem Ort der Betankung entfernt sind. S Schalten Sie den Motor aus und lassen Sie die Kettensäge an einem Ort abkühlen, an dem keine Brandgefahr z. B. durch trockene Blätter, Stroh oder Papier besteht. Entfernen Sie vorsichtig den Tankdeckel und betanken Sie das Gerät. S Lagern Sie Gerät und Treibstoff an einem Ort, der sicher vor Funkenflug und offenem Feuer von Geräten wie Wassererhitzern, Elektromotoren, Stromschalten, Öfen usw. ist. Kettenumdrehung bewegt. Die Säge bewegt sich dadurch rückwärts dem Maschinenführer entgegen. S Einzug kann auftreten, wenn die laufende Kette entlang der Unterseite der Schiene im Schnitt verklemmt und plötzlich stoppt. Dadurch wird die Säge nach vorn und vom Maschinenführer weg gezogen, was zu Kontrollverlust der Säge führen kann. So vermeiden Sie Rückschlag durch Einklemmen: S Vermeiden Sie Situationen, bei denen die Kette oben an der Schiene eingeklemmt oder anderweitig gestoppt werden kann. S Sägen Sie immer nur einen Stamm oder Ast. S Drehen Sie die Säge beim Herausziehen aus einem Schnitt auf keinen Fall von unten durch den Stamm. So vermeiden Sie ein Einziehen der Säge: S Mit Vollgas arbeiten, halten Sie das Gehäuse der Kettensäge gegen das Holz, wenn Sie mit dem Sägen beginnen. S Setzen Sie Keile aus Plastik oder Holz ein. Verwenden Sie niemals Metallgegenstände, um den Schnitt zu spreizen. Bewegung beim Rückschlag Hindernisse vermeiden Arbeitsbereich freihalten RÜCKSCHLAG WARNUNG: Rückschlag kann zu ernsthaften Verletzungen führen und sollte unter allen Umständen vermieden werden. Unter Rückschlag versteht man die rückwärtige, nach oben gerichtete oder plötzliche Vorwärtsbewegung der Schiene, wenn die obere Spitze der Schiene mit einem Objekt wie beispielsweise einem Baumstamm oder Ast in Kontakt kommt oder, wenn die Kette der Säge im Schnitt einklemmt. Kontakt mit einem Fremdkörper im Holz kann ebenfalls zu Kontrollverlust der Kettensäge führen. S Drehrückschlag kann auftreten, wenn die laufende Kette mit einem Objekt an der oberen Schienenspitze in Kontakt kommt. Das kann ein Eindringen der Kette in das Objekt verursachen, was die Kette momentan stoppt. Daraus resultiert eine blitzschnelle rückwärtige Bewegung, wodurch das Schwert nach oben und rückwärts gegen den Maschinenführer ausschlägt. S Klemmrückschlag kann auftreten, wenn die laufende Kette entlang der Oberseite der Schiene im Schnitt verklemmt und plötzlich stoppt. Das plötzliche Anhalten der Kette führt zu einer Umkehrung der Kettenbewegung und verursacht, dass sich die Säge in umgekehrter Richtung zur

REDUZIEREN SIE DIE GEFAHR

S Seien Sie sich der Gefahren des Rückschlags bewußt. Wenn Sie die Prinzipien des Rückschlags verstehen, reduzieren Sie das Überraschungsmoment, das zu Unfällen beiträgt. S Achten Sie stets darauf, dass die Spitze der Schiene niemals mit Objekten in Berührung kommt. S Sorgen Sie dafür, dass Ihr Arbeitsbereich frei von anderen Bäumen, Ästen, Steinen, Zäunen, Baumstümpfen usw. ist. Entfernen oder umgehen Sie mögliche Hindernisse, die beim Sägen eines Baumstamms oder Astes mit der Kette in Berührung kommen könnten. S Achten Sie darauf, dass die Kette stets gut geschärft und ausreichend gespannt ist. Eine lose oder stumpfe Kette erhöht die Gefahr von Rückschlagreaktionen. Befolgen Sie die Anweisungen des Kettenherstellers zum Schärfen und Warten der Säge. Überprüfen Sie die Kettenspannung regelmäßig, jedoch nie bei laufendem Motor. Stellen Sie sicher, dass die Haltemuttern nach dem Spannen der Kette wieder fest angezogen werden.

ALLGEMEINE SICHERHEITSVORSCHRIFTEN S Sägen Sie nur mit Vollgas. Wenn sich die Kette nicht mit Höchstgeschwindigkeit bewegt, besteht erhöhte Gefahr von Rückschlagreaktionen. S Sägen Sie immer nur einen Stamm oder Ast. S Lassen Sie beim Weitersägen in einem zuvor begonnenen Schnitt extreme Vorsicht walten. S Beginnen Sie Schnitte niemals mit der Spitze der Schiene (Stichsägeschnitt). S Achten Sie auf rutschende Baumstämme oder andere Kräfte, die die Kette einklemmen oder in das Sägeschwert fallen könnten. S Verwenden Sie die rückschlagreduzierende Schiene und die entsprechende Kette für Ihre Säge.

KONTROLLIEREN DES GERÄTS

Immer links von der Säge stehen Daumen unter den Handgriff Halteposition der Hände nie vertauschen S Stehen Sie immer leicht links von der Säge, damit sich Ihr Körper nicht in einer Linie mit der Sägekette befindet. S Überstrecken Sie Ihren Körper nicht. Sie könnten das Gleichgewicht und die Kontrolle über das Gerät verlieren. S Sägen Sie nicht über Schulterhöhe. Über Schulterhöhe ist es schwierig, die Kettensäge unter Kontrolle zu halten.

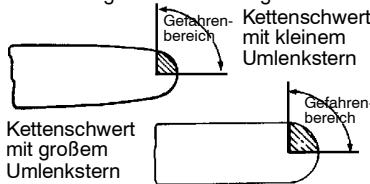

SICHERHEITSEINRICHTUNGEN GEGEN RÜCKSCHLAG

WARNUNG: Ihre Kettensäge verfügt über folgende Sicherheitseinrichtungen, die die Gefahr durch Rückschlag reduzieren helfen. Diese Sicherheitseinrichtungen können Rückschlagreaktionen jedoch nicht vollkommen verhindern. Verlassen Sie sich beim Arbeiten nicht nur auf die Sicherheitseinrichtungen. Befolgen Sie alle Sicherheits-- und Wartungshinweise und Anleitungen dieser Bedienungsanweisung, um Rückschlagreaktionen und andere Kräfte zu vermeiden, die zu ernsthaften Verletzungen führen können. S Die rückschlagreduzierende Schiene wurde mit einem kleinen Umlenkstern-Durchmesser versehen, die Rückschlagzone an der Schwertspitze klein zu halten. Die rückschlagreduzierende Schiene soll die Ernsthaftigkeit demonstrieren und die Zahl der Rückschläge erheblich verringern. Gefahren- Kettenschwert bereich mit kleinem Umlenkstern Gefahrenbereich Ellbogen durchgedrückt Daumen unter den Handgriff S Halten Sie die Säge während des Betriebs immer mit beiden Händen fest und lassen Sie sie nicht los. Durch einen sicheren Griff vermeiden Sie die Rückschlaggefahr und können das Gerät jederzeit kontrollieren. Halten Sie den vorderen Handgriff so, dass der linke Daumen unter dem Handgriff liegt. Halten Sie den hinteren Handgriff immer mit der rechten Hand fest — ungeachtet, ob Sie Rechts-oder Linkshänder sind. Halten Sie den Ellbogen Ihres linken Arms durchgedrückt. S Halten Sie beim Schneiden durch den ganzen Stamm die linke Hand am vorderen Griff immer so, dass sie sich in einer geraden Linie zu Ihrer rechten Hand (am hinteren Griff) befindet. Vertauschen Sie niemals die Halteposition der beiden Hände. S Achten Sie darauf, dass Sie sicher und gleichmäßig auf beiden Beinen stehen. Kettenschwert mit großem Umlenkstern S Die rückschlagreduzierende Sägekette verfügt zwischen den Sägegliedern über einen Tiefenanschlag und ein Verbindungsstück, die die Rückschlagkräfte ablenken und ein allmähliches Eingreifen der Sägezähne in das Holz ermöglichen. Tiefenbegrenzer Kettenglieder Rückschlagreduzierende Kette Verbindungsstück lenkt Rückschlagkräfte ab und führt zu einem allmählichen Eingreifen der Sägezähne in das Holz S Der Handschutz vermindert die Gefahr, dass Ihre linke Hand beim Abrutschen vom vorderen Griff mit der Kette in Berührung kommt. S Die vorderen und hinteren Handgriffe wurden mit Abstand zueinander und in einer Linie angeordnet. Der Abstand der Handgriffe und die Anordnung in einer Linie sorgen dafür, dass die Kettensäge gut in der Hand liegt und dass sich die Drehbewegung bei einem Rückschlag in Richtung des Bedieners beherrschen lässt.

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

WARNUNG: VERLASSEN SIE

SICH NIEMALS AUF DIE IN DER SÄGE EINGEBAUTEN SICHERHEITSVORRICHTUNG- EN. DIE SÄGE SOLLTE IMMER ORDNUNGSGEMÄß UND MIT ÄUßERSTER VORSICHT BETRIEBEN WERDEN, UM EINEN RÜCKSCHLAG ZU VERMEIDEN. Kettensägenschienen und Sägeketten mit vermindertem bzw. niedrigem Rückschlag verringern die Möglichkeit und das Ausmaß des Rückschlags und sind zu empfehlen. Diese Säge ist mit einer rückschlaghemmenden Schiene und Kette ausgerüstet. Reparaturen der Kettenbremse sind ausschließlich von einem autorisierten Fachbetrieb auszuführen. Bringen Sie Ihr Gerät zur Verkaufsstelle, falls diese einen technischen Kundendienst zur Verfügung stellt bzw. zu einem autorisierten Reparaturdienst. S Kommt die Spitze des Sägeschwerts mit Objekten in Berührung, kann es zu einer blitzschnellen RÜCKSCHLAGREAKTION kommen, bei der das Kettenschwert nach oben und hinten (in Richtung des Bedieners) geschlagen wird. S Wird die Kette oben am Kettenschwert eingeklemmt, kann die Kettensäge plötzlich zurückschnellen. S Diese Reaktionen können dazu führen, dass Sie die Kontrolle über die Kettensäge verlieren, was ernsthafte Verletzungen zur Folge haben kann. Verlassen Sie sich nicht auf die Sicherheitseinrichtungen, mit denen Ihre Kettensäge ausgestattet ist. MONTAGE Sie sollten bei dieser Arbeit Schutzhandschuhe tragen. ANBRINGEN DER ANSCHLAGSKRALLE (wenn nicht schon montiert)

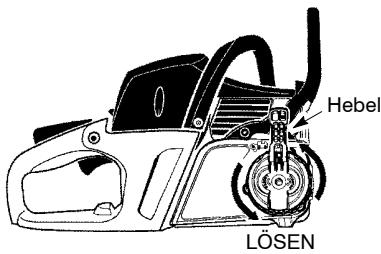

2. Lösen und entfernen Sie die Spannmutter, indem Sie den Hebel anheben und im

Gegenuhrzeigersinn drehen. Die Anschlagskralle dient beim Fällen als Drehpunkt.

1. Lösen und entfernen Sie die Spannmutter, indem Sie den Hebel anheben und im

Gegenuhrzeigersinn drehen. Entfernen Sie die Kupplungsabdeckung.

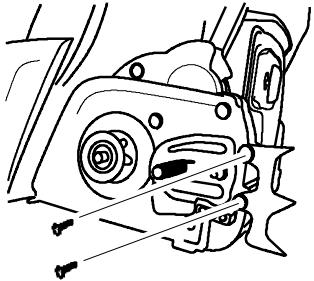

2. Befestigen Sie die Anschlagskralle wie

in der Abbildung dargestellt mit den zwei Schrauben. Hebel LÖSEN

3. Entfernen Sie die Kupplungsabdeckung.

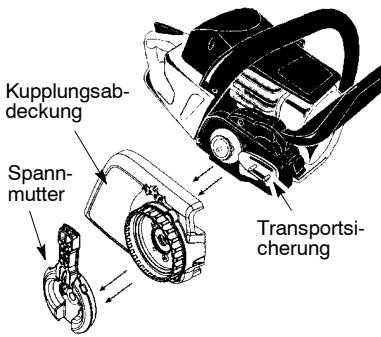

Entfernen Sie die Transportsicherung (falls nicht schon geschehen). Kupplungsabdeckung

MONTIEREN (wenn nicht schon montiert) Spannmutter Transportsicherung WARNUNG: Wenn die Kettensäge bereits zusammengebaut ist, überprüfen Sie alle Montageschritte der Reihe nach. Tragen Sie immer Schutzhandschuhe, wenn Sie die Kette anfassen. Die Kette ist scharf und kann Sie auch verletzen, wenn sie sich nicht bewegt!

1. Bewegen Sie den ON/STOP--Schalter in

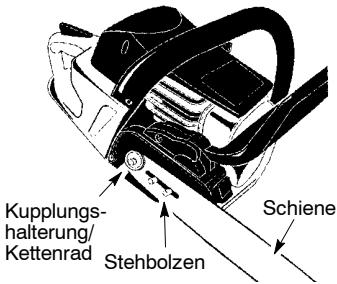

4. Schieben Sie die Führungsschiene auf

den Bolzenschrauben, bis die Führungsschiene am Kettenrad der Kupplungstrommel anliegt.

MONTAGE WARNUNG: Es ist sehr wichtig, dass beim Einbau der Kupplungsabdeckung der über der Einstellschraube angeordnete Stift genau mit der unteren Bohrung in der Führungsschiene ausgerichtet ist. Falls die Kupplungsabdeckung nicht korrekt montiert wurde, kann die Kettensäge schwer beschädigt werden. Kupplungshalterung/ Kettenrad Stehbolzen Schiene Kupplungsabdeckung

5. Die Kette vorsichtig von der Baugruppe

abziehen. Halten Sie die Sägekette wie im Bild gezeigt an den Führungszähnen. Schneidzahn Kettenglieder Verstellstift Spitze der Schiene Untere Bohrung Schiene

11. Montieren Sie die Spannmutter und

ziehen Sie sie handfest. Wenn die Kette gespannt ist, müssen Sie die Spannmutter festziehen.

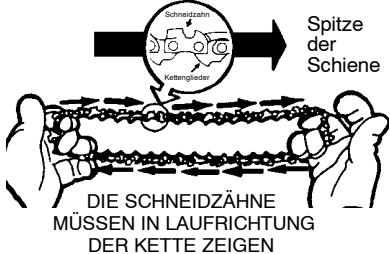

MÜSSEN IN LAUFRICHTUNG

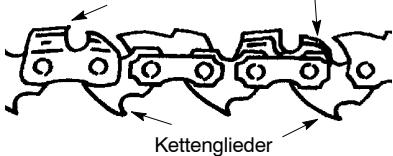

Schneidezahn Tiefenmesser Kettenglieder

6. Die Kette über und hinter die Kupplung

bringen und die Kettenglieder in den Umlenkstern einziehen.

7. Die Unterseite der Kettenglieder zwischen

die Zähne des Kettenantriebs an der Spitze der Führungsschiene einführen.

8. Kettenglieder in die Nut der Führungsschiene einführen.

9. Ziehen Sie die Führungsschiene nach

vorn, bis die Sägekette einwandfrei in der Schiene sitzt. Kontrollieren Sie, ob alle Führungszähne in der Schiene sitzen.

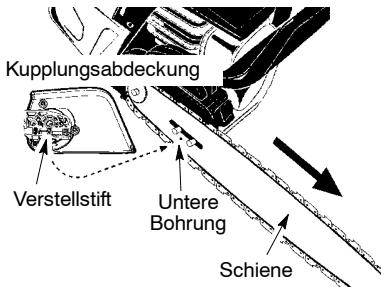

10. Installieren Sie die Kupplungsabdeckung und stellen Sie sicher, dass der Einstellstift in der unteren Bohrung der

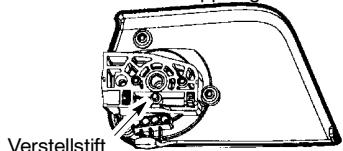

Führungsschiene sitzt. Dieser Stift bewegt sich nach vorn (Kette festziehen) und zurück (Kette lösen), wenn der äußere Spannring gedreht wird. Rückseite des Kupplungsdeckels KETTENSPANNUNG (einschließlich Geräten mit bereits installierter Kette) WARNUNG: Tragen Sie immer Schutzhandschuhe, wenn Sie die Kette anfassen. Die Kette ist scharf und kann Sie auch verletzen, wenn sie sich nicht bewegt! HINWEIS: Achten Sie beim Spannen der Kette darauf, dass die Spannmuttern nur handfest angezogen sind. Ein Spannen der Kette mit fest angezogenen Spannmuttern kann Schäden verursachen. Prüfen der Spannung: Bewegen Sie die Kette mit dem Ende des Kombiwerkzeugs Schraubenzieher/ Schraubenschlüssel/Zündkerzenschlüssel vorwärts und rückwärts. Lässt sich die Kette nicht drehen, ist die Spannung zu hoch. Ist sie zu locker, hängt die Kette nach unten durch. Schiene Kombiwerkzeug: Äußerer Schraubenzieher/ Spannring Schraubenschlüssel/ Spannmutter Zündkerzenschlüssel Einstellen der Spannung: Verstellstift Die richtige Kettenspannung ist sehr wichtig. Die Kette weitet sich im Gebrauch aus. Dies gilt besonders für die ersten Male, die Sie mit der Kette arbeiten. Kontrollieren Sie daher die Kettenspannung vor jedem Anlassen der Kettensäge.

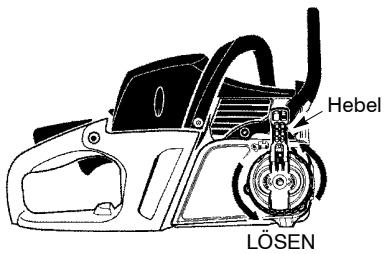

1. Heben Sie den Hebel auf der Spannmutter an, und drehen Sie ihn zum Lösen der

Kupplungsabdeckung eine Umdrehung gegen den Uhrzeigersinn. Hebel LÖSEN

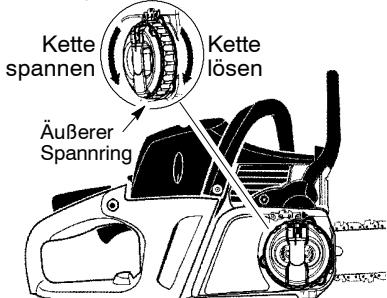

2. Drehen Sie den äußeren Spannring (im

Uhrzeigersinn), um die Kette zu spannen, bis die Kette den unteren Bereich der Führungsschiene berührt. Heben Sie die Schienenspitze während des Spannens an. Kette spannen Kette lösen Äußerer Spannring 3. Kette mit dem Kombiwerkzeug Schraubenzieher/Schraubenschlüssel/Zündkerzenschlüssel bewegen, um die Führungsschiene zu drehen und prüfen, ob alle Kettenglieder in der Nut der Führungsschiene liegen.

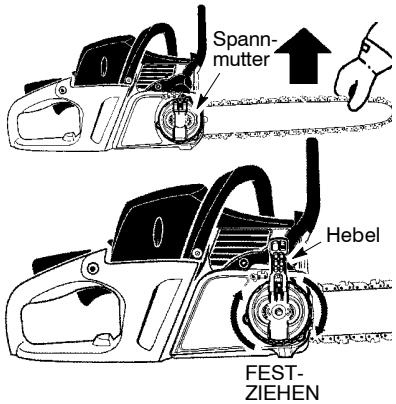

4. Ziehen Sie die Spannmutter während

des Anhebens der Schienenspitze gut fest. Nur handfest anziehen!

5. Bringen Sie den Hebel auf der Spannmutter wieder in die Ausgangsposition.

WARNUNG: Falls der Rückstellhebel auf der Spannmutter nicht in die ursprüngliche Position bewegt wird, können schwere Verletzungen oder eine Beschädigung der Säge die Folge sein.

6. Bewegen Sie die Kette mit dem Ende

des Kombiwerkzeugs, um die Führungsschiene zu drehen.

7. Falls sich die Sägekette nicht durchdrehen lässt, ist sie zu straff gespannt.

Lösen Sie die Spannmutter um 1 Umdrehung (gegen den Uhrzeigersinn); lösen Sie dann die Kette, indem Sie den äußeren Spannring um eine Viertel Umdrehung (gegen den Uhrzeigersinn) drehen. Ziehen Sie die Spannmutter wieder fest.

8. Wenn die Kette zu lose ist, hängt sie unter

der Führungsschiene durch. NIEMALS mit einer zu lockeren Kette arbeiten. HINWEIS: Die Kette ist richtig gespannt, wenn das Eigengewicht die Kette nicht unter der Führungsschiene durchhängen lässt (Kettensäge in aufrechter Stellung) und sich die Kette noch frei um den Kettensteg bewegt. WARNUNG: Falls die Säge mit einer lockeren Kette verwendet wird, kann die Kette von der Kettenführung springen, zu ernsthaften Verletzungen des Benutzers führen und/oder die Kette so beschädigen, dass sie unbrauchbar wird. Wenn die Kette von der Führungsschiene herunter springt, untersuchen Sie jedes einzelne Glied auf Schäden. Eine beschädigte Kette muss ausgebessert oder ersetzt werden. WARNUNG: Der Schalldämpfer wird beim Betrieb sehr heiß und kühlt nur langsam ab. Berühren Sie nicht den Schalldämpfer und vermeiden Sie, dass Kraftstoff oder trockenes Gras mit den heißen Flächen in Berührung kommt. Spannmutter Hebel FESTZIEHEN

KRAFTSTOFF Hinweis! Das Gerät ist mit einem Zweitaktmotor ausgestattet und daher ausschließlich mit einer Mischung aus Benzin und Zweitaktöl zu betreiben. Um das korrekte Mischungsverhältnis sicherzustellen, muss die beizumischende Ölmenge genau abgemessen werden. Beim Mischen kleiner Kraftstoffmengen wirken sich auch kleine Abweichungen bei der Ölmenge stark auf das Mischungsverhältnis aus. WARNUNG: Beim Umgang mit Kraftstoff für gute Belüftung sorgen. BENZIN S Bleifreies oder verbleites Qualitätsbenzin verwenden. S Als niedrigste Oktanzahl wird 90 (RON) empfohlen. S Bei Benzin mit niedrigeren Oktanzahlen als 90 kann im Motor ein sog. “Klopfen” auftreten. Dies führt zu erhöhter Motortemperatur und verstärkter Belastung der Lager, was schwere Motorschäden verursachen kann. S Wenn ständig mit hoher Drehzahl gearbeitet wird (z.B. beim Entasten), ist eine höhere Oktanzahl zu empfehlen. Einfahren Während der ersten 10 Stunden ist ein Fahren bei zu hoher Drehzahl und über längere Zeiträume zu vermeiden. ZWEITAKTÖL S Das beste Resultat und die beste Leistung wird mit Universal, Universal powered by McCulloch-Zweitaktmotoröl erzielt, das speziell für unsere luftgekühlten Zweitaktmotoren hergestellt wird. S Niemals Zweitaktöl für wassergekühlte Außenbordmotoren, sog. Outboardoil (TCW), verwenden. S Niemals Öl für Viertaktmotoren verwenden. S Eine unzureichende Ölqualität oder ein zu fettes Öl/Kraftstoff-Gemisch kann die Funktion des Katalysators beeinträhtigen und seine Lebensdauer reduzieren. MISCHUNGSVERHÄTNIS 1:50 (2 %) mit Universal, Universal powered by McCulloch-Zweitaktöl. 1:33 (3 %) mit anderen Ölen für luftgekühlte Zweitaktmotoren der Klasse JASO FB/ISO EGB. Benzin, Liter

Zweitaktöl, Liter 2% (1:50) 3% (1:33) 0,10 0,20 0,30 0,40 0,15 0,30 0,45 0,60 MISCHEN S Benzin und Öl stets in einem sauberen, für Benzin zugelassenen Behälter mischen. S Immer zuerst die Hälfte des Benzins, das gemischt werden soll, einfüllen. Danach die gesamte Ölmenge einfüllen. Die Kraftstoffmischung mischen (schütteln). Dann den Rest des Benzins dazugeben. S Vor dem Einfüllen in den Tank der Maschine die Kraftstoffmischung noch einmal sorgfältig mischen (schütteln). S Kraftstoff höchstens für einen Monat im Voraus mischen. S Wenn das Gerät über einen längeren Zeitraum nicht benutzt wird, den Kraftstofftank entleeren und reinigen. KETTENÖL S Zum Schmieren empfehlen wir ein spezielles Öl (Kettenschmieröl) mit guten Hafteigenschaften. S Auf keinen Fall Altöl verwenden. Dadurch können Schäden an Ölpumpe, Schiene und Kette entstehen. S Es ist wichtig, eine für die aktuelle Lufttemperatur geeignete Ölsorte (mit entsprechender Viskosität) zu verwenden. S Bei Lufttemperaturen unter 0°C können gewisse Öle dickflüssig werden. Dies kann zu Überlastung der Ölpumpe führen und hat Schäden an den Pumpenteilen zur Folge. S Informieren Sie sich bei Ihrer Servicewerkstatt über das geeignete Kettenschmieröl. TANKEN WARNUNG: Folgende Vorsichtsmaßnahmen verringern die Feuergefahr: beim Tanken nicht rauchen und jegliche Wärmequellen vom Kraftstoff fernhalten; den Motor abstellen und vor dem Tanken einige Minuten abkühlen lassen; den Tankdeckel stets vorsichtig öffnen, so dass sich ein evtl. vorhandener Überdruck langsam abbauen kann; den Tankdeckel nach dem Tanken wieder sorgfältig zudrehen; die Maschine vor dem Start immer aus dem Auftankbereich und von der Auftankquelle weg bewegen. Um den Tankdeckel herum abwischen. Kraftstoff-- und Kettenöltank regelmäßig reinigen. Den Kraftstofffilter mindestens einmal pro Jahr auswechseln. Verunreinigungen im Tank führen zu Betriebsstörungen. Vor dem Auffüllen durch kräftiges Schütteln des Behälters sicherstellen, dass der Kraftstoff gut gemischt ist. Die Volumina von Kettenöl-- und Kraftstofftank sind aufeinander abgestimmt. Deshalb stets Kettenöl und Kraftstoff gleichzeitig nachfüllen. WARNUNG: Kraftstoff und Kraftstoffdämpfe sind sehr feuergefährlich. Beim Umgang mit Kraftstoff und Kettenöl ist Vorsicht geboten. Es besteht besteht Feuer-, Explosions- und Vergiftungsgefahr.

WARNUNG: Läuft die Kette, während sich das Gerät im Leerlauf befindet, lesen Sie unter EINSTELLEN DES VERGASERS in diesem Handbuch nach. Berühren Sie den Auspuff nicht! Ein heißer Auspuff kann schwerwiegende Verbrennungen verursachen. Stoppen Sie den Motor, indem Sie den Schalter auf AUS (STOP) stellen. Drücken Sie beim Starten das Gerät fest auf den Boden, wie nachfolgend abgebildet. Achten Sie darauf, dass die Kette frei laufen kann und nicht mit Objekten in Berührung kommt. Ziehen Sie die Starterschnur nur bis max. 40 -- 45 cm heraus. Halten Sie das Gerät gut fest, wenn Sie die Starterschnur ziehen. Startergriff Den vorderen Griff mit der linken Hand umfassen ZÜNDSCHALTER EIN AUS Choke/ Startgashebel

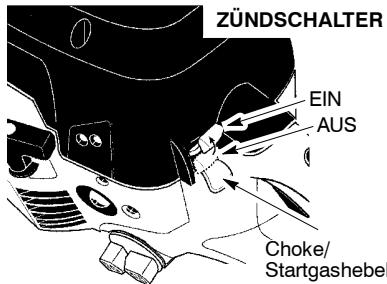

1. Stellen Sie den Schalter auf EIN (ON).

2. Primer 6 mal drücken.

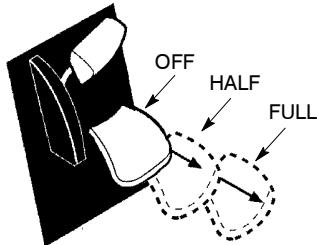

3. Ziehen Sie den Choke/Startgashebel

vollständig heraus (in die Position FULL CHOKE). 4. Ziehen Sie das Starterseil mit der rechten Hand, bis das typische Zündgeräusch des Motors zu vernehmen ist; gehen Sie direkt weiter zum nächsten Schritt. HINWEIS: Wenn das Gerät vor dem fünften Startversuch anspringt, gehen Sie direkt weiter zum nächsten Schritt.

5. Stellen Sie den Choke/Startgashebel auf

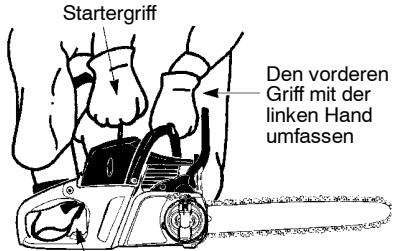

Position HALF CHOKE. CHOKE/STARTGASHEBEL Den rechten Fuß in den hinteren Griff WICHTIGE HINWEISE Ziehen Sie die Starterschnur nicht in ihrer gesamten Länge heraus, da sie sonst reißen könnte. Lassen Sie die Starterschnur nicht zurückschnellen. Halten Sie den Griff fest, und lassen Sie die Leine langsam zurücklaufen. Starten Sie das Gerät bei kalten Außentemperaturen mit voll betätigter Starterklappe, damit der Motor warmlaufen kann, bevor Sie den Gasgriff betätigen. HINWEIS: Verwenden Sie das Gerät nicht zum Sägen, wenn der Choke/Startgashebel in FULL CHOKE Position ist.

MOTORSTART BEI KALTEM

MOTOR (oder bei warmen Motor nach dem Betanken) HINWEIS: Wenn Sie die nachstehenden Schritte befolgen, wird die korrekte Gashebelstellung zum Starten automatisch vorgenommen, wenn der Choke/Startgashebel vollständig herausgezogen ist. OFF HALF FULL

6. Ziehen Sie das Starterseil mit der rechten Hand, bis der Motor läuft.

7. Lassen Sie den Motor für circa 30 Sekunden laufen. Betätigen Sie dann den

Gashebel, um den hohen Leerlauf auszuschalten. Der Motor befindet sich nun im normalen Leerlauf. Hinten an der Säge befinden sich vereinfachte, illustrierte Schritt-für-SchrittStarthinweise.

1. Stellen Sie den Schalter auf EIN (ON).

2. Ziehen Sie den Choke/Startgashebel in

die Position FULL CHOKE für den schnellen Leerlauf, dann ziehen Sie den Hebel auf die Position HALF CHOKE.

3. Primer 6 mal drücken.

4. Ziehen Sie das Starterseil mit der rechten Hand, bis der Motor läuft.

5. Betätigen Sie dann den Gashebel, um den

hohen Leerlauf zu beenden. Der Motor befindet sich nun im normalen Leerlauf.

PROBLEME BEIM ANLASSEN

(oder “absaufen” des motors) Wenn der Motor nach 10 Startversuchen nicht anspringt, befindet sich wahrscheinlich zu viel Treibstoff im Zylinderkopf. Einen abgesoffenen Motor können Sie entsprechend den obenstehenden Anweisungen für einen Warmstart starten. Bringen Sie den Choke/ Startgashebel in die Position OFF CHOKE. Der Zündschalter muß auf EIN (ON) stehen. Unter Umständen müssen Sie das Starterseil mehrmals ziehen. Wenn das Gerät immer noch nicht anspringt, sehen Sie in der FEHLERBEHEBUNGSTABELLE nach. ARBEITSTECHNIK KETTENBREMSE WARNUNG: Ist die Kettenbremse bereits ausgelöst, können Sie sie wieder außer Betrieb setzen, indem Sie den vorderen Bremsbügel soweit wie möglich zurück in Richtung Vordergriff ziehen. Beim Arbeiten mit der Säge muss die Kettenbremse außer Betrieb sein. S Dieses Gerät ist mit einer Kettenbremse ausgestattet. Die Bremse soll die Kette bei einer Rückschlagreaktion anhalten. S Die Schwungkraft--aktivierte Ketten-bremse wird aktiviert, wenn der vordere Handschutz nach vorn, entweder manuell (eigenhändig) oder automatisch gedrückt wird (durch plötzliche Bewegung). S Ist die Bremse bereits ausgelöst, können Sie sie wieder außer Betrieb setzen, indem Sie den vorderen Handschutz soweit wie möglich zurück in Richtung Vordergriff ziehen. S Beim Arbeiten mit der Säge muß die Kettenbremse außer Betrieb sein. Aktiviert

Deaktiviert WICHTIGE HINWEISE WARNUNG: Gelegentlich setzt sich Splitt im Kupplungsdeckel fest, wodurch die Kette blockieren kann. Zur Reinigung grundsätzlich den Motor abstellen. S Die Kettenspannung sollte vor jedem Gebrauch und bei jedem Nachtanken geprüft werden sowie 1 Minute nach Inbetriebnahme (Siehe PRÜFEN DER KETTENSPANNUNG). S Verwenden Sie das Gerät ausschließlich zum Sägen von Holz. Bearbeiten Sie kein

Metall, Plastik, Mauerwerk, Baumaterial, usw., das nicht aus Holz besteht. Die Anschlagkrallen dienen beim Fällen als Drehpunkt. Schalten Sie den Motor aus, wenn die Säge mit einem Fremdkörper in Berührung kommt. Kontrollieren Sie die Säge und reparieren Sie sie gegebenenfalls. Schützen Sie die Kette vor Schmutz und Sand. Selbst geringe Mengen Schmutz können die Kette schnell abstumpfen und die Gefahr einer Rückschlagreaktion erhöhen. Fangen Sie mit dem Zersägen von kleineren Baumstämmen zur Übung an, um ein Gefühl für Ihr Gerät zu bekommen, bevor Sie schwierigere Aufgaben angehen. S Betätigen Sie den Gashebel und geben Sie Vollgas, bevor Sie mit dem Sägen beginnen. S Drücken Sie das Gehäuse der Kettensäge gegen den Baumstamm, wenn Sie mit dem Sägen beginnen. S Geben Sie während des gesamten Sägevorgangs Vollgas. S Lassen Sie die Säge für Sie arbeiten. Üben Sie nur leichten Druck nach unten aus. S Lassen Sie den Gashebel los, sobald Sie Ihre Arbeit beendet haben, damit der Motor im Leerlauf läuft. Wenn Sie das Gerät bei Vollgas ohne Last weiterlaufen lassen, entsteht unnötiger Verschleiß. S Um nach dem Austritt der Kette aus dem Holz nicht die Kontrolle über das Gerät zu verlieren, sollten Sie gegen Ende des Schnitts keinen Druck auf die Säge ausüben. Stoppen Sie den Motor, bevor Sie die Säge abstellen.

WARNUNG: Es ist viel Erfahrung erforderlich, um einen Baum zu fällen. Ein unerfahrener Motorsägenanwender sollte keine Bäume fällen. Meiden Sie alle Arbeiten, für die Sie sich nicht ausreichend qualifiziert fühlen!

ARBEITSTECHNIK Abschließender Schnitt hier 5 cm über der Keilmitte. 5 cm Erster Schnitt WARNUNG: Sägen Sie nicht in der Nähe von Gebäuden oder Stromleitungen, wenn Sie nicht wissen, in welche Richtung der gefällte Baum fällt. Arbeiten Sie nicht nachts, da Sie dann schlechter sehen, oder bei Regen, Schnee oder Sturm, da die Baumfallrichtung nicht vorhersehbar ist. Planen Sie Ihre Arbeit mit der Kettensäge im Voraus. Der Arbeitsbereich um den Baum sollte frei sein, damit Sie einen sicheren Stand haben. Achten Sie auf abgebrochene oder tote Äste, die herunterfallen und schwere Verletzungen verursachen könnten. Folgende Bedingungen können die Fallrichtung eines Baums beeinflussen: S Windrichtung und --geschwindigkeit S Neigung des Baums. Die Neigung ist aufgrund von unebenem oder abschüssigem Gelände nicht immer erkennbar. Bestimmen Sie die Neigung des Baums mit Hilfe eines Lots oder einer Wasserwaage. S Astwuchs (und damit Gewicht) an nur einer Seite. S Umstehende Bäume oder Hindernisse Achten Sie auf zerstörte und verfaulte Baumteile. Wenn der Stamm verfault ist, kann er plötzlich brechen und auf Sie fallen. Stellen Sie sicher, dass ausreichend Platz für den fallenden Baum vorhanden ist. Halten Sie einen Abstand von 2 1/2 Baumlängen bis zur nächsten Person bzw. anderen Objekten. Motorenlärm kann Warnrufe übertönen. Entfernen Sie Schmutz, Steine, lose Rinde, Nägel, Klammern und Draht von der Sägestelle. Fluchtweg Halten Sie sich einen Fluchtweg frei. Fallrichtung 45_ Fluchtweg FÄLLEN VON GROßEN BÄUMEN (ab 15 cm Durchmesser) Zum Fällen großer Bäume verwendet man die Unterschnittmethode. Dabei wird entsprechend der gewünschten Fallrichtung seitlich ein Keil aus dem Baum herausgeschnitten. Nachdem an der anderen Seite des Baums der Fallschnitt vorgenommen wurde, fällt der Baum in Richtung des Keils.

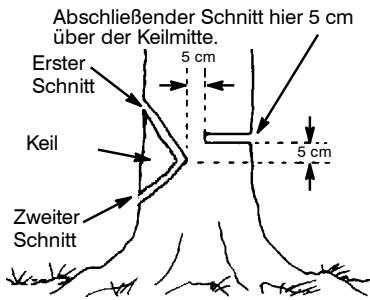

UNTERSCHNITT UND FÄLLEN DES

BAUMS S Sägen Sie für den Unterschnitt zunächst den oberen Schnitt des Keils. Sägen Sie zu 1/3 in den Baum. Sägen Sie anschließend den unteren Schnitt des Keils. (Siehe Abbildung.) Entfernen Sie nun den herausgeschnittenen Keil. Keil 5 cm Zweiter Schnitt S Anschließend können Sie auf der gegenüberliegenden Baumseite den Fallschnitt ausführen. Setzen Sie dazu ca. 5 cm oberhalb der Kerbenmitte an. Dadurch ist genug Holz zwischen dem Fallschnitt und dem Keil vorhanden, das beim Fallen wie ein Scharnier wirkt. Dieses Scharnier soll den Baum beim Fallen in die richtige Richtung lenken. “Scharnier” hält den Baum auf seinem Stumpf und steuert die Fallrichtung Fallschnitt öffnet sich Keil schließt sich HINWEIS: Bevor Sie den Fallschnitt abschließen, weiten Sie den Schnitt falls notwendig mit Hilfe von Keilen, um die Fallrichtung zu kontrollieren. Verwenden Sie ausschließlich Holz-- oder Plastikkeile. Stahl-- oder Eisenkeile können Rückschlag und Schäden am Gerät verursachen. S Achten Sie auf Anzeichen, dass der Baum zu fallen beginnt: Krachende Geräusche, sich öffnender Fallschnitt oder Bewegungen in den oberen Ästen. S Wenn der Baum zu fallen beginnt, halten Sie die Säge an, legen Sie sie ab und entfernen Sie sich umgehend auf Ihrem Fluchtweg. S SCHNEIDEN SIE keine teilweise gefällten Bäume mit Ihrer Säge, um Verletzungen zu vermeiden. Achten Sie besonders auf teilweise gefällte Bäume, die nicht gestützt sind. Wenn ein Baum nicht vollständig fällt, setzen Sie die Säge ab und helfen Sie mit einer Kabelwinde, einem Flaschenzug oder einer Zugmaschine nach.

SÄGEN EINES GEFÄLLTEN

BAUMS (STAMMZERTEILUNG) Der Begriff “Stammzerteilung” bezeichnet das Zerteilen eines gefällten Baums in Stämme mit der jeweils gewünschten Länge.

ARBEITSTECHNIK WARNUNG: Stellen Sie sich nicht auf den Stamm, den Sie gerade schneiden. Der Stamm könnte wegrollen und Sie verlieren Ihren Stand und die Kontrolle über das Gerät. Führen Sie die Sägearbeiten nie auf abschüssigem Boden aus. WARNUNG: Halten Sie die Säge für einen Unterschnitt niemals verkehrt herum. In dieser Position haben Sie keine Kontrolle über das Gerät. Erster Schnitt auf belasteter Stammseite Wichtige Hinweise S Sägen Sie immer nur einen Stamm oder Ast. S Seien Sie vorsichtig beim Schneiden von gesplittertem Holz. Sie könnten von scharfen Holzteilchen getroffen werden. S Schneiden Sie kleine Stämme oder Äste auf einem Sägebock. Beim Schneiden von Stämmen darf keine andere Person den Stamm festhalten. Sichern Sie den Stamm auch nicht mit Ihrem Bein oder Fuß. S Verwenden Sie die Säge nicht an Stellen, in denen Stämme, Wurzeln und andere Baumteile miteinander verflochten sind. Ziehen Sie die Stämme an eine freie Stelle, nehmen Sie dabei die freigelegten Stämme zuerst.

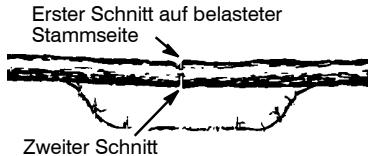

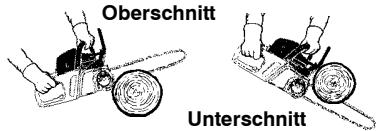

VERSCHIEDENE SCHNITTE ZUR

STAMMZERTEILUNG WARNUNG: Falls die Säge in einem Stamm eingeklemmt ist, ziehen Sie sie nicht mit Gewalt heraus. Sie können die Kontrolle über das Gerät verlieren und sich dabei schwere Verletzungen zuziehen und/oder die Säge beschädigen. Halten Sie die Säge an und treiben Sie einen Plastik-- oder Holzkeil in den Schnitt, bis sich die Säge leicht herausziehen lässt. Lassen Sie die Säge wieder an und setzen Sie den Schnitt vorsichtig wieder an. Starten Sie die Säge niemals, wenn sie in einem Stamm eingeklemmt ist. Schalten Sie die Säge AUS und weiten Sie den Schnitt mit einem Plastik--oder Holzkeil. Setzen Sie zum Oberschnitt an der Oberseite des Stamms an und halten Sie dabei die Säge gegen den Stamm. Üben Sie beim Oberschnitt nur leichten Druck nach unten aus. Oberschnitt Zweiter Schnitt Zweiter Schnitt Erster Schnitt auf der belasteten Stammseite STAMMZERTEILUNG OHNE STÜTZEN S Sägen Sie zu 1/3 einen Oberschnitt in den Baum. S Drehen Sie den Stamm um und schneiden Sie einen zweiten Oberschnitt. S Achten Sie besonders auf durch Gewicht belastete Stämme, um ein Einklemmen der Säge zu vermeiden. Schneiden Sie den ersten Schnitt auf der belasteten Seite, um den Druck auf den Stamm zu verringern.

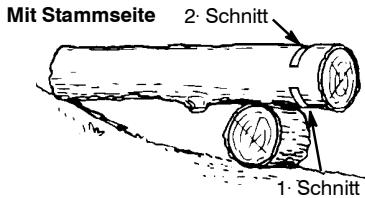

STAMMZERTEILUNG MIT STAMM

S Denken Sie daran, den ersten Schnitt immer an der belasteten Stammseite anzusetzen. S Schneiden Sie dazu über 1/3 in den Stamm. S Führen Sie den zweiten Schnitt aus. Mit Stammseite

Setzen Sie zum Unterschnitt an der Unterseite des Stamms an, und halten Sie dabei die Oberseite der Säge gegen den Stamm. Üben Sie beim Unterschnitt nur leichten Zug nach oben aus. Halten Sie die Säge gut fest, um das Gerät kontrollieren zu können. Die Säge drückt nach hinten (in Ihre Richtung).

ARBEITSTECHNIK Mit Stützbock

ENTASTEN UND STUTZEN

WARNUNG: Achten Sie immer auf Rückschlag und schützen Sie sich davor. Die laufende Kette an der Spitze der Führungsschiene beim Entasten oder der Astbeschneidung niemals mit anderen Ästen oder Objekten in Berührung kommen lassen. Ein solcher Kontakt kann ernsthafte Verletzungen verursachen. WARNUNG: Steigen Sie zum Entasten oder Stutzen niemals auf den Baum. Stellen Sie sich nicht auf Leitern, Podeste, Stämme usw. Sie könnten Ihr Gleichgewicht und die Kontrolle über das Gerät verlieren. WICHTIGE HINWEISE ENTASTEN S Entasten Sie einen Baum erst, wenn er gefällt ist. Erst dann können Sie das Entasten sicher und ordnungsgemäß durchführen. S Lassen Sie die größeren Äste unter dem gefällten Baum liegen und verwenden Sie sie als Stütze, während Sie weiterarbeiten. S Beginnen Sie am Fuß des gefällten Baums und arbeiten Sie sich zur Spitze hoch. Entfernen Sie kleinere Baumteile mit einem Schnitt. S Achten Sie dabei darauf, den Baum immer zwischen sich und der Säge zu lassen. S Entfernen Sie größere, stützende Äste mit den im Abschnitt “Stammzerteilung ohne Stützen”--Methoden. S Entfernen Sie kleine freihängende Baumteile immer mit einem Oberschnitt. Durch einen Unterschnitt könnten Sie in die Säge fallen bzw. diese einklemmen. STUTZEN WARNUNG: Stutzen Sie nur Äste in bzw. unter Schulterhöhe. Schneiden Sie nie Äste über Schulterhöhe. Überlassen Sie solche Arbeiten einem Fachmann. S Schneiden Sie beim ersten Schnitt 1/3 in den unteren Astteil. S Schneiden Sie dann mit dem zweiten Schnitt ganz durch den Ast. Der dritte Schnitt ist ein Oberschnitt, mit dem Sie den Ast bis auf 2,5 bis 5 cm vom Stamm trennen. S Achten Sie auf zurückschnellende Baumteile. Seien Sie beim Schneiden kleiner Baumteile extrem vorsichtig. Biegsames Material kann sich in der Sägekette verfangen und Ihnen entgegenschnellen oder Sie aus dem Gleichgewicht bringen. S Achten Sie auf zurückschnellende Baumteile. Dies gilt besonders für gebogene oder belastete Äste. Vermeiden Sie, mit dem Ast oder der Säge in Berührung zu kommen, wenn die Spannung des Holzes nachgibt. S Räumen Sie den Weg von Ästen frei, um nicht darüber zu stolpern. Dritter Schnitt Überstand

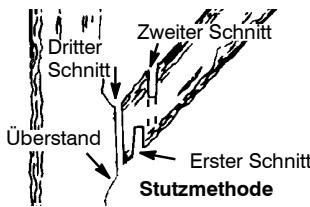

Zweiter Schnitt Erster Schnitt Stutzmethode

WARTUNG UND JUSTIERUNG

WARNUNG: Unsachgemäße Wartung könnte einen ernsten Triebwerkschaden oder ernste Verletzungen zur Folge haben. WARNUNG: Die Zündkerze ist vor Wartungsarbeiten zu entfernen, außer bei Vergasereinstellungen. Sämtliche Wartungs-- und Justierungsarbeiten, die nicht in diesem Handbuch aufgeführt sind, sollten von Ihrem Vertragshändler durchgeführt werden. WARTUNGSPLAN Prüfen Sie: Brennstoffmischung . . . . . Vor jedem Gebrauch Schienenschmierung . . . . Vor jedem Gebrauch Kettenspannung . . . . . . . . Vor jedem Gebrauch Kettenschärfe . . . . . . . . . . Vor jedem Gebrauch Defekte Teile . . . . . . . . . . . Vor jedem Gebrauch Lose Abdeckungen . . . . . . Vor jedem Gebrauch Lose Verschlüsse . . . . . . . Vor jedem Gebrauch Lose Teile . . . . . . . . . . . . . . Vor jedem Gebrauch Prüfen und reinigen Sie: Schiene . . . . . . . . . . . . . . . . Vor jedem Gebrauch Säge allgemein . . . . . . . . . Nach jedem Gebrauch Luftfilter . . . . . . . . . . . . . . . . Alle 5 Stunden* Kettenbremse . . . . . . . . . . Alle 5 Stunden* Funkenfangnetz und Auspufftopf . . . . . . . . . . . . . Alle 25 Stunden* Zündkerzen ersetzen . . . Jährlich Benzinfilter ersetzen . . . Jährlich LUFTFILTER VORSICHT!: Reinigen Sie den Filter nicht mit Benzin oder anderen entflammbaren Lösungen, um das Risiko von Feuer oder gefährlichen Verdunstungsemissionen zu vermeiden. Luftfilter reinigen: Ein verschmutzter Luftfilter beeinträchtigt die Motorleistung und erhöht Treibstoffverbrauch und Emissionsausstoß. Reinigen Sie den Luftfilter alle 5 Betriebsstunden.

1. Reinigen Sie die Abdeckung und umliegende Stellen, damit Schmutz und

Sägespäne nicht in den Vergaser gelangen, wenn Sie die Abdeckung entfernen.

2. Entfernen Sie die Teile wie abgebildet.

3. Filter mit Wasser und Seife waschen, mit

sauberem, kaltem Wasser spülen und vor dem Wiedereinbau vollständig lufttrocknen lassen.

4. Teile wieder einsetzen.

Luftfilter-abdeckung Zylinder-abdeckung Luftfilter

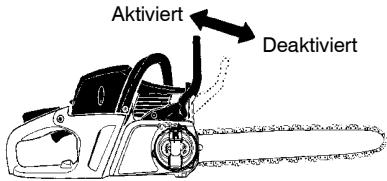

• Betriebsstunden KETTENBREMSE WARNUNG: Sollte das Bremsband durch Verschleiß zu dünn geworden sein, kann es bei Aktivierung der Kettenbremse zu Bruch kommen. Bei gerissenem Bremsband kann die Kettenbremse die Kette nicht stoppen. Die Kettenbremse sollte von einem autorisierten Fachbetrieb ersetzt werden, falls eines der Teile auf 0,5 mm Dicke abgenutzt ist. Reparaturen der Kettenbremse sind ausschließlich von einem autorisierten Fachbetrieb auszuführen. Bringen Sie Ihr Gerät zur Verkaufsstelle, falls diese einen technischen Kundendienst zur Verfügung stellt bzw. zu einem autorisierten Reparaturdienst.

BREMSFUNKTION ACHTUNG: Die Kettenbremse muss mehrmals am Tag geprüft werden. Bei diesem Verfahren muss der Motor laufen. Dies ist der einzige Fall, bei dem die Säge mit laufendem Motor auf dem Boden platziert wird. Stellen Sie die Säge auf festem Untergrund ab. Halten Sie die Griffe mit beiden Händen fest und geben Sie Vollgas. Lösen Sie die Kettenbremse aus, indem Sie den vorderen Griff weiter festhalten und mit dem linken Handgelenk gegen den Hand- schutz drücken. Die Kette sollte sofort anhalten.

WARTUNG DES SCHWERTS

Sollte Ihre Säge seitwärts schneiden, durch den Schnitt forciert werden müssen oder mit ungenügend Schmiermittel betrieben worden sein, ist ggf. eine Wartung des Schwertes erforderlich. Ein verschlissenes Schwert kann zu Beschädigung der Kette führen und den Sägevorgang erschweren. Vergewissern Sie sich nach jedem Gebrauch, dass der AN/STOP--Schalter auf STOP geschaltet ist und entfernen Sie alles Sägemehl vom Führungsschwert und Führungsloch. Wartung des Führungsschwertes im Detail: S AN/STOP--Schalter auf STOP schalten. S Kettenbremsenmuttern und Kettenbremse lösen und herausnehmen. Schwert und Kette von der Säge abnehmen. S Öllöcher und Schwertnut nach jeweils 5 Arbeitsstunden säubern.

WARTUNG UND JUSTIERUNG

Sägemehl und -- späne von der Führungsschwertnut entfernen WARNUNG: Fehlerhafte Nachfeiltechnik der Kette und/oder mangelhafte Instandhaltung des Tiefenbegrenzers erhöhen die Gefahr von Rückschlägen und können so Ursache ernsthafter Verletzung- en sein. Öllöcher S Eine Gratbildung auf den Schwertstegen ist ein normaler Verschleißprozess. Diese Gratbildung mit einer Flachfeile entfernen. S Sollte die Stegoberfläche uneben sein, feilen Sie sie mit einer Flachfeile, bis die Kanten und Seiten wieder vierkantig sind. Stegkanten rechtwinklig feilen Verschlissene Nut Nut korrigieren Ersetzen Sie das Führungsschwert, wenn die Nut abgenutzt ist, wenn das Führungsschwert verbogen ist oder Bruch aufweist, oder wenn übermäßiges Aufheizen oder Gratbildung der Stege vorliegt. Verwenden Sie hierfür grundsätzlich nur das in der Ersatzteilliste Ihrer Säge angegebe Modell. ZÜNDKERZE Die Zündkerze sollte jährlich ausgewechselt werden, um besseren Motorstart und --leistung zu gewährleisten. Der Zündzeitpunkt kann nicht verändert werden.

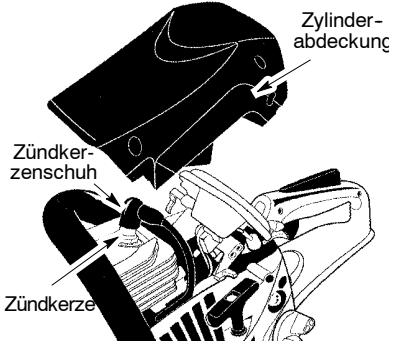

1. 3 Schrauben an der Zylinderabdeckung

2. Zylinderabdeckung abnehmen.

3. Den Zündkerzenschuh herausziehen.

4. Entnehmen Sie die Zündkerze vom

Zylinder und entsorgen Sie sie.

5. Verwenden Sie Ersatzzündkerzen der

Marke Champion RCJ--7Y und befestigen Sie diese mit einem 3/4 Zoll Steckschlüssel. Der Elektrodenabstand sollte auf 0,5 cm eingestellt werden.

6. Zündkerzenschuh wieder einsetzen.

7. Zylinderabdeckung wieder mit 3 Schrauben befestigen und diese fest anziehen.

WARNUNG: Tragen Sie bei der Handhabung der Sägekette Schutzhandschuhe. Die Sägekette ist scharf und Sie können sich auch an einer stillstehenden Kette schneiden. Folgende Anzeichen weisen auf die Notwendigkeit hin, die Sägekette nachzuschärfen: S Abnahme der Größe der Holzspäne. In dem Maße, in dem die Sägezähne stumpf werden, nimmt die Spangröße ab, bis die Späne fast pulverförmig werden. Beachten Sie, dass totes oder morsches Holz keine guten Späne liefert. S Die Säge führt keinen geraden verlaufsfreien Schnitt mehr aus. S Das Sägen erfordert zusätzlichen Kraftaufwand. Benötigtes Werkzeug: S Rundfeile mit Durchmesser 4 mm und Feilenhalter S Flachfeile S Tiefenbegrenzer NACHSCHÄRFEN DER KETTE:

1. Stellen Sie den Schalter auf STOP.

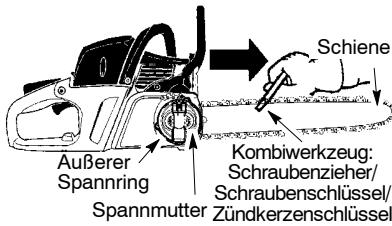

2. Die Kettenspannung überprüfen. Die

Kettenspannung ggf. nachstellen.

3. Nachschärfen der Schneidezähne.

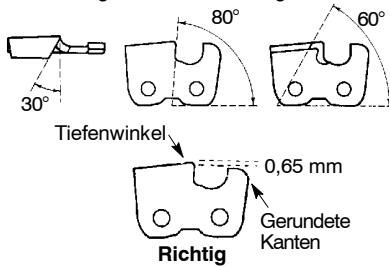

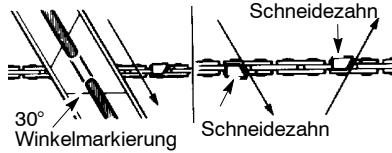

S Setzen Sie beim Schärfen den Feilenhalter so an (90° ), dass er an den oberen Kanten des Schneidezahns und des Tiefenmesser anliegt. HINWEIS: Die Kette hat sowohl links-- wie auch rechtsschneidende Zähne. Feilenhalter Zylinder-abdeckung Schneidzahn Feile 90° Tiefenmesser S Richten Sie die 30° --Winkelmarkierung des Feilenhalters parallel zur Führungsstange und der Kettenmitte aus. Schneidezahn Zündkerzenschuh 30° Winkelmarkierung Zündkerze

WARTUNG UND JUSTIERUNG

S Feilen Sie zunächst die Schneidezähne auf einer Kettenseite nach. Feilen Sie jeden Schneidezahn von innen nach außen ab. Drehen Sie dann die Kettensäge um und wiederholen Sie den Arbeitsschritt auf der anderen Seite der Kette. S Feilen Sie nur in Geradeausrichtung nach vorn mit 2 oder 3 Feilgängen pro Schneidezahnkante. S Alle Schneidezähne auf dieselbe Tiefe abfeilen. S Feilen Sie alle Beschädigungen von den Schneidekanten ab (Seitenplatte und obere Platte des Schneidezahns). Alle Schneidezähne Beschädigungen mit derselben Länge reparieren Obere Platte Seitenplatte S Halten Sie beim Nachschärfen die Vorgaben laut Abbildung ein. 80° 60° 30° Tiefenwinkel 0,65 mm Richtig Zu großer Tiefenwinkel Gerundete Kanten Rechtwinklig bearbeitete Kante

4. Kontrolle und unterer Tiefenmesser.

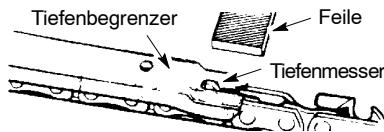

Feile Tiefenbegrenzer Tiefenmesser S Setzen Sie die Tiefenbegrenzer auf dem Schneidezahn an. S Wenn der Tiefenmesser aus dem Spalt der Tiefenbegrenzer ragt, feilen Sie diesen so lange mit einer Flachfeile herunter, bis er nicht mehr zu sehen ist. S Runden Sie die Vorderseite des Tiefenmessers mit einer Flachfeile ab. HINWEIS: Feilen Sie nicht tiefer, die Oberseite des Tiefenmessers muss auf gleicher Höhe mit der abgerundeten Vorderseite liegen. Wenden Sie sich, wenn Sie weiteren Beistand benötigen oder Zweifel an der Ausführung der Einstellung haben, an Ihren Vertragshändler. EINSTELLUNG DES VERGASERS Die Kette wird sich bei diesem Vorgang die meiste Zeit bewegen. Schützen Sie sich durch Schutzkleidung und befolgen Sie alle Sicherheitsanweisungen. Nach der Justierung darf sich die Kette nicht mehr im Stillstand bewegen. Der Vergaser wurde im Werk genau eingestellt. Eine Justierung der Leerlaufgeschwindigkeit kann unter folgenden Bedingungen erforderlich werden: S Der Motor geht bei losgelassenem Handgashebel nicht in den Leerlauf. Siehe LEERLAUFGESCHWINDIGKEIT--T. S Die Kette bewegt sich im Leerlauf. Siehe LEERLAUFGESCHWINDIGKEIT--T. Leerlaufgeschwindigkeit-- T Falsch WARNUNG: Halten Sie den vom Hersteller der von Ihnen benutzten Sägekette vorgeschriebenen Tiefenwinkel ein. Ein ungenauer Tiefenwinkel erhöht die Rückschlaggefahr, die zu ernsthaften Verletzungen führen kann. Lassen Sie das Gerät im Leerlauf laufen. Wenn sich die Kette dabei bewegt, ist die Leerlaufgeschwindigkeit zu hoch. Wenn der Motor stoppt, ist die Leerlaufgeschwindigkeit zu niedrig. Justieren Sie die Leerlaufgeschwindigkeit so, dass sich die Kette nicht mehr dreht (Leerlauf zu hoch) bzw. der Motor stoppt sich ausschaltet (Leerlauf zu niedrig). Die Leerlaufjustierungsschraube befindet sich über dem Kraftstoffeinspritzer und ist mit “T” bezeichnet. S Drehen Sie die Schraube für die Leerlaufgeschwindigkeit (T) im Uhrzeigersinn, um die Motorumdrehung zu erhöhen, falls der Motor stoppt oder abstirbt. S Drehen Sie die Schraube für die Leerlaufgeschwindigkeit (T) entgegen den Uhrzeigersinn, um die Motorumdrehung zu verringern, falls die Kette sich im Leerlauf dreht.

LAGERUNG S Bewahren Sie das Gerät trocken und außerhalb der Reichweite von Kindern auf. S Vor der Langzeitaufbewahrung sicherstellen, dass die Maschine gründlich gesäubert und komplett gewartet wurde. S Bei Transport oder Aufbewahrung des Geräts muss der Transportschutz für die Schneidausrüstung immer montiert sein, um einen versehentlichen Kontakt mit der scharfen Kette zu vermeiden. Auch eine sich nicht bewegende Kette kann schwere Verletzungen beim Bediener oder anderen Personen in der Nähe verursachen. WARNUNG: Schalten Sie das Gerät ab und lassen Sie den Motor abkühlen. Sichern Sie das Gerät, bevor Sie es lagern oder transportieren. Lagern Sie Gerät und Treibstoff an einem Ort, der sicher vor Funkenflug und offenem Feuer von Geräten wie Wassererhitzern, Elektromotoren, Schaltern, Öfen usw. ist. Lagern Sie das Gerät mit allen Schutzvorrichtungen. Achten Sie darauf, dass sich niemand versehentlich an scharfen Geräteteile verletzen kann. Lagern Sie das Gerät außerhalb der Reichweite von Kindern. S Lassen Sie sämtlichen Treibstoff ab, bevor Sie das Gerät lagern. Starten Sie den Motor und lassen Sie ihn laufen, bis er ausgeht. S Reinigen Sie das Gerät, bevor Sie es lagern. Achten Sie besonders darauf, dass der Lufteinlassbereich frei von Verschmutzungen ist. Reinigen Sie die Plastikoberflächen mit einem Schwamm und einem milden Reinigungsmittel. S Lagern Sie Gerät und Treibstoff an einem geschlossenen Ort, der sicher vor Funkenflug und offenem Feuer von Geräten wie Wassererhitzern, Elektromotoren, Schaltern, Öfen usw. ist. WARNUNG: Alle Schnappverschlüsse müssen verriegelt sein und der Verschluss muss im Verschlussring stekken. Bei unsachgemäßer Installation kann sich der Verschlussring lösen und zu einem gefährlichen Geschoss werden. FEHLERBEHEBUNGSTABELLE VORSICHT!: Die Zündkerze ist vor Wartungsarbeiten zu entfernen, außer bei Vergasereinstellungen. MÜHE LÖSUNG GRUND

1. Stellen Sie den Schalter auf EIN.

2. Siehe ”Startanweisungen”.

3. Füllen Sie den Tank mit der korrekten

4. Installieren Sie eine neue Zündkerze.

5. Prüfen Sie, ob der Brennstofffilter

verunreinigt ist. Prüfen Sie, ob die Brennstoffleitung geknickt oder geplatzt ist; reparieren bzw. ersetzen Sie beide, wenn nötig. Motor startet 1. Motor ausgeschaltet. nicht.

4. Zündkerze zündet nicht.

5. Brennstoff gelangt nicht

in den Vergaser. Motor geht nicht in Ruhestellung.

1. Siehe “Einstellung des Vergasers” im

1. Leerlaufgeschwindigkeit

Abschnitt “Wartung und Justierung”. muss eingestellt werden.

2. Vergaser muss eingestellt werden. 2. Kontaktieren Sie einen Vertragshändler.

Motor kann nicht beschleunigt werden, hat keine Kraft oder schaltet sich bei Belastung aus. Motor qualmt übermäßig.

1. Luftfilter ist verschmutzt.

2. Zündkerze ist verschmutzt.

3. Kettenbremse ist angezogen.

1. Reinigen oder ersetzen Sie den

2. Reinigen oder ersetzen Sie die

Zündkerze; stellen Sie den Elektrodenabstand neu ein.

3. Lösen Sie die Kettenbremse.

4. Kontaktieren Sie einen

1. Leeren Sie den Brennstofftank und

füllen Sie ihn mit der korrekten Brenn-stoffmischung.

4. Vergaser muss eingestellt

1. Falsche Brennstoffmischung.

Kette be1. Leerlaufgeschwindigkeit

1. Siehe “Einstellung des Vergasers” im

wegt sich im muss eingestellt werden. Abschnitt “Wartung und Justierung”. Leerlauf.

2. Kupplung muss repariert werden. 2. Kontaktieren Sie einen Vertragshändler.

TECHNISCHE DATEN Technische Daten Motor Hubraum, cm3 Hublänge, mm Leerlaufdrehzahl, U/min Leistung, kW Zündanlage Zündkerze CS 360T CS 400T CS 420T

1,6 / 9000 Champion RCJ-7Y 0,5 Champion RCJ-7Y 0,5 Champion RCJ-7Y 0,5 Elektrodenabstand, mm Kraftstoff-- und Schmiersystem Kraftstofftank, Volumen, Liter 0,3 0,3 0,3 Leistung der Ölpumpe bei 8500 U/min, ml/min 4 -- 8 4 -- 8 4 -- 8 Öltank, Volumen, Liter 0,2 0,2 0,2 Ölpumpe, Typ Automatisch Automatisch Automatisch Gewicht Motorsäge ohne Führungsschiene und Kette und mit leeren Tanks, kg 5,5 5,5 5,5 Geräuschemissionen (siehe Anmerkung 1) Gemessene Schallleistung dB(A) 108,7 108,7 108,7

Garantierte Schallleistung LWA dB(A) Lautstärke (siehe Anmerkung 2) Äquivalenter Schalldruckpegel am Ohr des Anwenders, dB(A) 99,7 99,7 99,7 Äquivalente Vibrationspegel, ahv,eq (siehe Anmerkung 3) 2,4 2,4 2,4 Vorderer Handgriff, m/s2 2,4 2,4 2,4 Hinterer Handgriff, m/s2 Kette und Schiene Standard--Führungsschiene, Zoll/cm 14/35, 16/40, 18/45 Empfohlene Schienenlängen, Zoll/cm 14--18 / 35--45 Effektive Schnittlänge, Zoll/cm 13--17 / 34--44 Teilung, Zoll 0,375 Dicke der Treibglieder, Zoll/mm 0,050/1,3 Antriebsradtyp/Anzahl Zähne Kettengeschwindigkeit bei Vollgas, m/s 18,5 Anmerkung 1: Umweltbelastende Geräuschemission gemessen als Schallleistung (LWA) gemäß EG--Richtlinie 2000/14/EG. Anmerkung 2: Äquivalente Schalldruckpegel, nach der ISO--Norm ISO 22868, werden berechnet als die zeitgewichtete energetische Summe der Schalldruckpegel bei verschiedenen Betriebsarten. Die typische Ausbreitungsklasse für einen äquivalenten Schalldruckpegel ist eine standardmäßige Ausbreitung von 1 dB(A). Anmerkung 3: Äquivalente Vibrationspegel, nach der ISO--Norm ISO 22867, werden berechnet als die zeitgewichtete energetische Summe der Vibrationspegel bei verschiedenen Betriebsarten. Berichten zufolge liegt der äquivalente Vibrationspegel normalerweise bei einer Ausbreitungsklasse (Standardabweichung) von 1 m/s2.

TECHNISCHE DATEN Führungsschienen- und Kettenkombinationen Die nachfolgend aufgeführten Schneidausrüstungen passen für das Modell McCulloch CS 360T, CS 400T, und CS 420T. Führungsschiene Sägekette Länge, Zoll

Teilung, Zoll 0,375 / 3/8″ Nutbreite 1,3 Max. Anzahl Zähne des Umlenksterns

KONFORMITÄTSERKLÄRUNG

EC-- Konformitätserklärung (Gilt nur für Europa) Wir, Husqvarna AB, SE-- 561 82 Huskvarna, Schweden, Tel: +46--36--146500, erklären hiermit als autorisierter Vertreter der Gemeinschaft, daß die Kettensägen für Waldarbeiten der Modelle McCulloch CS 360T, CS 400T, und CS 420T SAS---AV ab Seriennummer des Baujahrs 2012 aufwärts (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer), den Vorschriften folgender RICHTLINIE DES RATES entsprechen: vom 17. Mai 2006 “Maschinen--Richtlinie” 2006/42/EG; vom 15. Dezember 2004 “über elektromagnetische Verträglichkeit” 2004/108/EG, einschließlich der jetzt geltenden Nachträge. vom 8. Mai 2000 “über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen” gemessen nach Anlage V vom 2000/14/EG. Für Information betreffend die Geräuschemissionen, siehe das Kapitel Technische Daten. Folgende Normen wurden angewendet: ISO 12100:2010, CISPR 12:2007, ISO 11681-1:2011. Die angemeldete Prüfstelle: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE--754 50 Uppsala, Schweden, hat die EG--Typenprüfung gemäß Artikel 12, Punkt 3b der Maschinen--Richtlinie (2006/42/EG) ausgeführt. Der Prüfnachweis über die EG--Typenprüfung gemäß Anlage IX hat die Nummern: 0404/12/2359. Die gelieferte Motorsäge entspricht dem Exemplar, das der EG--Typenprüfung unterzogen wurde. Ronnie E. Goldman, Technischer Direktor Bevollmächtigter Vertreter für Husqvarna AB, verantwortlich für die technische Dokumentation
