BEDIENUNGSANLEITUNG EUROMAC 390-38CC MCCULLOCH

Bedienungsanleitung SORGFÄLTIG LESEN

ÜBERSICHTSTABELLE ZUR AUSWAHL DES

RICHTIGEN SCHUTZBLECHES FÜR DIE

EINZELNEN SCHNEIDWERKZEUGE

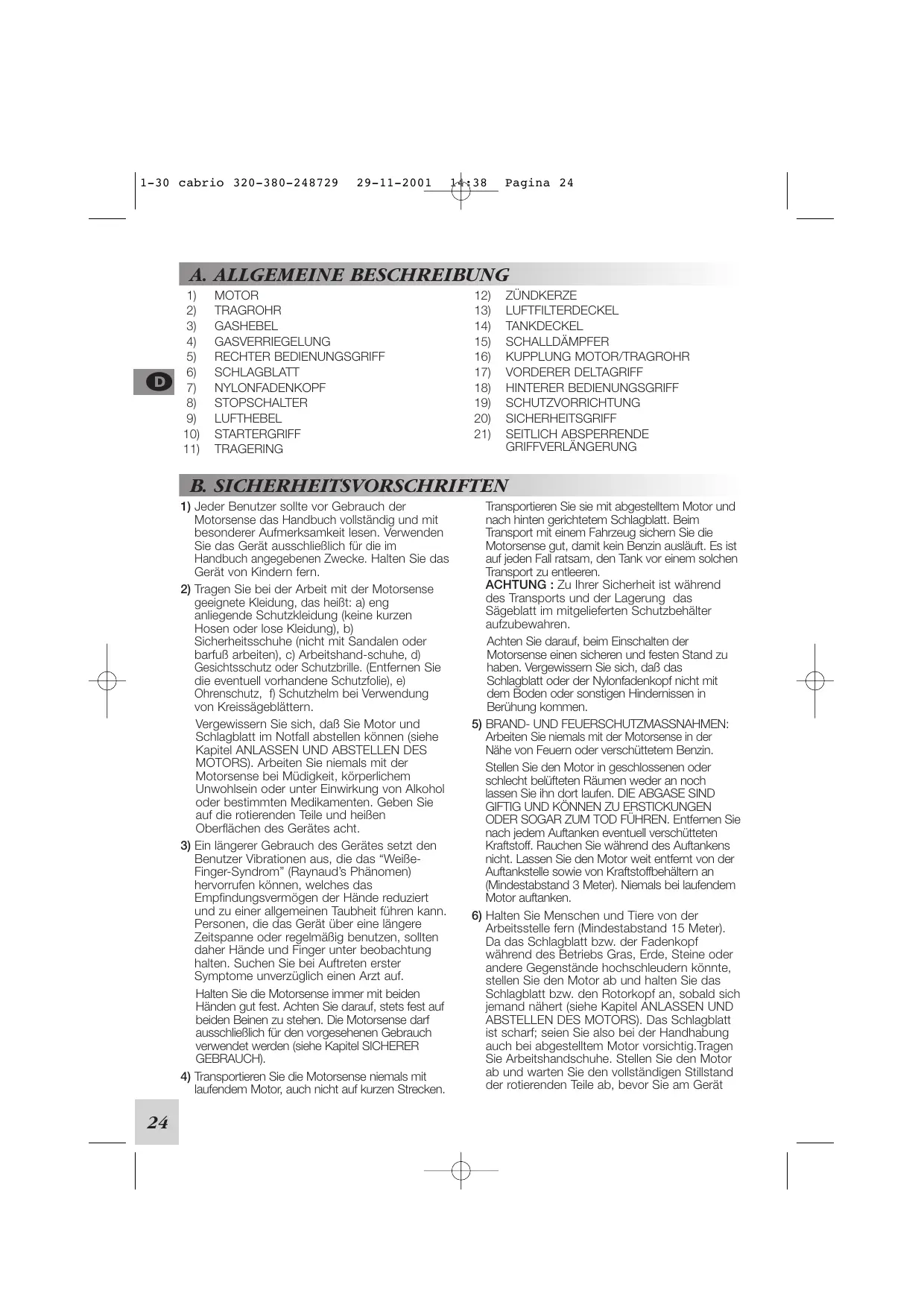

A. ALLGEMEINE BESCHREIBUNG

KUPPLUNG MOTOR/TRAGROHR

VORDERER DELTAGRIFF HINTERER BEDIENUNGSGRIFF SCHUTZVORRICHTUNG SICHERHEITSGRIFF SEITLICH ABSPERRENDE GRIFFVERLÄNGERUNG B. SICHERHEITSVORSCHRIFTEN

1) Jeder Benutzer sollte vor Gebrauch der

Motorsense das Handbuch vollständig und mit besonderer Aufmerksamkeit lesen. Verwenden Sie das Gerät ausschließlich für die im Handbuch angegebenen Zwecke. Halten Sie das Gerät von Kindern fern.

2) Tragen Sie bei der Arbeit mit der Motorsense

geeignete Kleidung, das heißt: a) eng anliegende Schutzkleidung (keine kurzen Hosen oder lose Kleidung), b) Sicherheitsschuhe (nicht mit Sandalen oder barfuß arbeiten), c) Arbeitshand-schuhe, d) Gesichtsschutz oder Schutzbrille. (Entfernen Sie die eventuell vorhandene Schutzfolie), e) Ohrenschutz, f) Schutzhelm bei Verwendung von Kreissägeblättern. Vergewissern Sie sich, daß Sie Motor und Schlagblatt im Notfall abstellen können (siehe Kapitel ANLASSEN UND ABSTELLEN DES MOTORS). Arbeiten Sie niemals mit der Motorsense bei Müdigkeit, körperlichem Unwohlsein oder unter Einwirkung von Alkohol oder bestimmten Medikamenten. Geben Sie auf die rotierenden Teile und heißen Oberflächen des Gerätes acht.

3) Ein längerer Gebrauch des Gerätes setzt den

Benutzer Vibrationen aus, die das “WeißeFinger-Syndrom” (Raynaud’s Phänomen) hervorrufen können, welches das Empfindungsvermögen der Hände reduziert und zu einer allgemeinen Taubheit führen kann. Personen, die das Gerät über eine längere Zeitspanne oder regelmäßig benutzen, sollten daher Hände und Finger unter beobachtung halten. Suchen Sie bei Auftreten erster Symptome unverzüglich einen Arzt auf. Halten Sie die Motorsense immer mit beiden Händen gut fest. Achten Sie darauf, stets fest auf beiden Beinen zu stehen. Die Motorsense darf ausschließlich für den vorgesehenen Gebrauch verwendet werden (siehe Kapitel SICHERER GEBRAUCH).

4) Transportieren Sie die Motorsense niemals mit

laufendem Motor, auch nicht auf kurzen Strecken.

Transportieren Sie sie mit abgestelltem Motor und nach hinten gerichtetem Schlagblatt. Beim Transport mit einem Fahrzeug sichern Sie die Motorsense gut, damit kein Benzin ausläuft. Es ist auf jeden Fall ratsam, den Tank vor einem solchen Transport zu entleeren. ACHTUNG : Zu Ihrer Sicherheit ist während des Transports und der Lagerung das Sägeblatt im mitgelieferten Schutzbehälter aufzubewahren. Achten Sie darauf, beim Einschalten der Motorsense einen sicheren und festen Stand zu haben. Vergewissern Sie sich, daß das Schlagblatt oder der Nylonfadenkopf nicht mit dem Boden oder sonstigen Hindernissen in Berühung kommen.

5) BRAND- UND FEUERSCHUTZMASSNAHMEN:

Arbeiten Sie niemals mit der Motorsense in der Nähe von Feuern oder verschüttetem Benzin. Stellen Sie den Motor in geschlossenen oder schlecht belüfteten Räumen weder an noch lassen Sie ihn dort laufen. DIE ABGASE SIND

GIFTIG UND KÖNNEN ZU ERSTICKUNGEN

ODER SOGAR ZUM TOD FÜHREN. Entfernen Sie nach jedem Auftanken eventuell verschütteten Kraftstoff. Rauchen Sie während des Auftankens nicht. Lassen Sie den Motor weit entfernt von der Auftankstelle sowie von Kraftstoffbehältern an (Mindestabstand 3 Meter). Niemals bei laufendem Motor auftanken.

6) Halten Sie Menschen und Tiere von der

Arbeitsstelle fern (Mindestabstand 15 Meter). Da das Schlagblatt bzw. der Fadenkopf während des Betriebs Gras, Erde, Steine oder andere Gegenstände hochschleudern könnte, stellen Sie den Motor ab und halten Sie das Schlagblatt bzw. den Rotorkopf an, sobald sich jemand nähert (siehe Kapitel ANLASSEN UND ABSTELLEN DES MOTORS). Das Schlagblatt ist scharf; seien Sie also bei der Handhabung auch bei abgestelltem Motor vorsichtig.Tragen Sie Arbeitshandschuhe. Stellen Sie den Motor ab und warten Sie den vollständigen Stillstand der rotierenden Teile ab, bevor Sie am Gerät 1-30 cabrio 320-380-248729 29-11-2001 arbeiten oder das Schlagblatt bzw. den Fadenkopf berühren. Dies gilt besonders für das Entfernen von festgesetztem Material.

VERWENDEN SIE DIE MOTORSENSE AUF

KEINEN FALL OHNE DIE KORREKT

ANGEBRACHTE SCHUTZVORRICHTUNG (siehe Kapitel SICHERER GEBRAUCH und MONTAGE VON SCHLAGBLATT UND NYLONFADENKOPF). Die Nichtbeachtung dieser Vorschriften kann zu 14:38 Pagina 25 gefährlichen Situationen führen wie a) Kontakt mit den rotierenden und scharfen Teilen,b) Hochschleudern verschiedener Gegenstände. ACHTUNG Lassen Sie den Motor niemals getrennt vom Tragrohr an, da sonst die Kupplung explodieren könnte.Vergewissern Sie sich bei den Geräten mit Kupplung, daß das Schneidwerkzeug bei leerlaufendem Motor stillsteht.

C. SICHERER GEBRAUCH

Halten Sie das Gerät beim Gebrauch rechtsseitig vom Körper. So können die Abgase frei austreten, ohne von der Kleidung des Benutzers behindert zu werden. Sollten Sie bisher nicht mit einer Motorsense gearbeitet haben, nehmen Sie sich Zeit um sich mit der Bedienungsweise vertraut zu machen. Überprüfen Sie das Gerät vor jedem Gebrauch sorgfältig: Vergewissern Sie sich, daß keine gelockerten Schrauben, beschädigten Teile oder Kraftstoffverluste vorliegen. Tauschen Sie eventuell beschädigte bzw. verschlissene Zubehörteile aus (Schlagblätter, Fadenköpfe, Schutzvorrichtungen). Lassen Sie Wartungs- und Reparaturarbeiten nur von autorisierten Kundendienststellen durchführen. Hinweis: Um den einwandfreien Betrieb und die Sicherheit des Gerätes nicht zu beeinträchtigen, versichern Sie sich, daß nur Orignalersatzteile verwendet werden. Vermeiden Sie einen übermäßig langen Gebrauch der Motorsense; die Vibrationen können schädlich sein.

1) Entfernen Sie vor jedem Gebrauch im

Arbeitsbereich befindliche Steine, Glasscherben, Stricke, Metallteile und sonstige Gegenstände, die sich auf den rotierenden Teilen festsetzen oder gefährlich weggeschleudert werden könnten. Schneiden Sie nur die für das jeweilige Zubehör empfohlenen Materialien. Achten Sie dabei darauf, daß das Schneidwerkzeug nicht mit Steinen, Metallteilen usw. in Berührung kommt. Binden Sie langes Haar sicher auf weniger als Schulterlänge zurück. Legen Sie vor dem Gebrauch die Tragegurte richtig an.Stellen Sie diese mit Hilfe der Schnalle so ein, daß sich die Motorsense rechts von Ihnen im Gleichgewicht und das Schlagblatt bzw. der Fadenkopf parallel zum Boden befindet. Verwenden Sie das Gerät nicht bei instabiler Beinstellung; die Kontrolle des Gleichgewichts ist unbedingte Voraussetzung. Bewegen Sie sich niemals rückwärts, da sie während des Arbeitens Gegenstände und andere Gefahren hinter sich nicht erkennen können. Bei Modellen mit Deltagriff, für die der Gebrauch von Schlagblättern vorgesehen ist, muß unbedingt die seitlich absperrende Griffverlängerung angebracht werden. Diese Griffverlängerung soll ein übermäßiges Ausschlagen des Gerätes verhindern und gewährleistet einen Sicherheitsabstand zwischen Benutzer und Metallblatt.

2) Der Tragering (B) muß in der Ausgangsstellung

verbleiben, um das Gleichgewicht des Gerätes zu gewährleisten. Bei Modellen mit V-förmigen Griff kann der vordere Halbgriff für einen bequemeren Gebrauch getrennt eingestellt werden.

3) Für Ihre Motorsense stehen folgende

Zubehörteile zur Verfügung: a) Schlagblatt, b) Nylonfadenkopf. Montieren Sie kein Schlagblatt ohne den korrekten Einbau aller vorgesehenen Teile. Andernfalls könnte sich das Schlagblatt lösen und den Benutzer bzw. andere Personen verletzen. a) BEI VERWENDUNG EINES ROTIERENDEN

SCHLAGBLATTES MUSS UNBEDINGT DIE

ENTSPRECHENDE SCHUTZVORRICHTUNG ANGEBAUT WERDEN. b) BEI VERWENDUNG EINES FADENKOPFES

MUSS UNBEDINGT DIE ENTSPRECHENDE

SCHUTZVORRICHTUNG ANGEBAUT WERDEN. Halten Sie den vorderen Teil des Gerätes (Schlagblatt bzw. Fadenkopf) beim Gebrauch unterhalb der Taille. NYLONFADENKOPF: Achten Sie darauf, daß dieser immer korrekt montiert ist. Verwenden Sie ihn für die Schur von Grasböden, zum Schneiden von Gras und Unkraut an Rändern oder dort, wo Hindernisse wie Bäume, Einzäunungen und Mauern vorhanden sind. Der Nylonfadenkopf schränkt außerdem Beschädigungen von Pflanzen und Baumrinden ein. Verwenden Sie für die Fadenköpfe ausschließlich vom Hersteller empfohlene Fäden aus flexiblem Material und niemals Metallfäden, die brechen und zu gefährlichen Geschossen werden könnten SCHLAGBLATT: Achten Sie immer auf eine korrekte Montage. Beachten Sie bei der Montage der Schneidwerkzeuge genauestens die Anweisungen im Kapitel MONTAGE VON SCHLAGBLATT UND NYLONFADENKOPF.

29-11-2001 14:38 Achten Sie beim Befestigen der Schneidwerkzeuge darauf, daß alle mitgelieferten Teile laut Beschreibung korrekt und in der richtigen Reihenfolge montiert werden.

4) SCHLAGBLÄTTER: Mit Hilfe der Schlagblätter

können alle Arten von Gras, Gestrüpp und Sträuchern geschnitten werden. Bewegen Sie das Gerät wie eine Sense. Schneiden Sie stets mit bis zum Anschlag durchgezogenem Gashebel.

5) ACHTUNG: Verwenden Sie nur gut geschärfte

Schlagblätter. Ein Schlagblatt mit abgenutzten Zähnen bereitet nicht nur Schwierigkeiten beim Schneiden, sondern kann darüber hinaus zu einem RÜCKSTOSS, das heißt starkem Asschlagen des Gerätes führen/ welches durch das Auftreffen des Schlagblattes auf Holz oder andere feste Gegenstände hervorgerufen wird. Dieser Stoß kann sich vom Gerät auf den Benutzer übertragen und zu einem Verlust der Kontrolle über das Gerät führen. Arbeiten Sie daher nie mit beschädigtem Schlagblatt, sondern tauschen Sie es aus. RÜCKSTOSS: Dieser kann auch bei Verwendung jeglicher Art von Kreissägeblättern Pagina 26 im gekennzeichneten Gefahrenbereich auftreten. Schneiden Sie daher nur im verbleibenden Bereich. KREISSÄGEBLÄTTER: Sie eignen sich zum Schneiden von Trieben und kleinen Bäumen mit einem Durchmesser von bis zu 7 cm sowie zur Säuberung von Sträuchern. ACHTUNG: BEI VERWENDUNG EINES 2480 ZAHN METALLBLATTES MÜSSEN EIN

DOPPELTRAGEGURT UND DAS

ENTSPRECHENDE SCHUTZBLECH GEMÄß

DER ÜBERSICHTSTABELLE VERWENDET

WERDEN. (BEACHTEN SIE DIE

KLEIDUNGSVORSCHRIFT IM KAPITEL

SICHERHEIT: HELM TRAGEN.) VERWENDEN SIE AUSSCHLIEßLICH DIE BEI IHRER AUTORISIERTEN

KUNDENDIENSTSTELLE ERHÄLTLICHEN

ORIGINALZUBEHÖR- UND ERSATZTEILE. DIE

BENUTZUNG VON NICHT ORIGINALZUBEHÖR

UND -ERSATZTEILEN ERHÖHT DIE

UNFALLGEFAHR. IN DIESEM FALL

ÜBERNIMMT FÜR PERSONEN- ODER

SACHSCHÄDEN KEINE VERANTWORTUNG. D. KRAFTSTOFFGEMISCH Verwenden Sie ausschließlich den im vorliegenden Handbuch empfohlenen Kraftstoff. Das Gerät ist mit einem Zweitaktmotor ausgestattet und muß daher mit einem BenzinÖlgemisch betrieben werden. Verwenden bleifreies Benzin mit mindestens 90 Oktan. Kaufen Sie Öl nur in versiegelten Behältern. Die beste Mischung erhalten Sie, wenn Sie zuerst das Öl in einen geeigneten Kanister gießen und erst anschließend das Benzin hinzufügen. Die Verwendung von qualitativ minderwertigem Benzin oder Öl kann zu verminderter Leistungsfähigkeit führen oder auch die Lebensdauer gewisser Kompenenten verkürzen. BLEIFREIES BENZIN Für eine geeignete Mischung mit bleifreiem Benzin verwenden Sie vollkommen synthetisches 2Takter Öl oder 2-Takter Motorenöl, siehe Tabelle. WICHTIG Kanister mit Kraftstoffgemisch vor jedem Gebrauch gut schütteln. Zweitaktergemische zersetzen sich schnell und sollten innerhalb von 2 Monaten aufgebraucht werden. Wir empfehlen daher, jeweils nur die unmittelbar benötigte Menge Kraftstoffgemisch vorzubereiten. Verwenden Sie niemals Mischungen, die älter als 2 Monate sind. Dies kann zu Motorschäden führen.

ACHTUNG Niemals während des Umgangs mit Kraftstoff rauchen. Öffnen Sie den Tankdeckel immer langsam, damit eventuell vorhandener Druck entweichen kann. Niemals in geschlossenen Räumen oder in der Nähe von Flammen oder Funken auftanken.

SICHERHEIT BEIM UMGANG MIT

KRAFTSTOFF Benzin ist leicht entflammbar. Vor dem Umgang mit Benzin müssen alle offenen Flammen gelöscht werden. Rauchen ist strengstens verboten. Vermeiden Sie das Verschütten von Benzin. Bewahren Sie den Brennstoff an einem gut gelüfteten Ort in eigens dafür zugelassenen Behältern auf. Lassen Sie Geräte niemals mit gefülltem Tank in geschlossenen oder wenig belüfteten Räumen, in denen die vom Benzin produzierten Gase in den Bereich von Feuerquellen oder Flammen von Brennern, Heizungen, Boilem, Textiltrocknern usw. kommen könnten. Die von Brennstoffen entwickelten Dämpfe können Explosionen oder Brände verursachen. Bewahren Sie niemals große Mengen Kraftstoff auf. Achten Sie darauf, den Tank niemals vollkommen leer laufen zu lassen, um Schwierigkeiten beim Wiederanlassen zu vermeiden und die Lebensdauer des Motors zu verlängern. 1-30 cabrio 320-380-248729 29-11-2001 14:38 Pagina 27

E MONTAGE DER SCHUTZVORRICHTUNGEN

1) Aus Sicherheitsgründen ist es nötig, die

Schutzvorrichtung (P/N 247208) zu montieren, wenn mit einem Metallmesser oder dem Fadenkopf gearbeitet wird (außer 24-80 Zahn Sägeblatt) Abschneidmesser für den Nylonfaden (L): bitte montieren wie in der Zeichnung dargestellt.

2) Bei der Arbeit mit einem Kreissägeblatt

(gesondert erhältliches Zubehör) ist ein spezielles Schutzblech (P/N 240553) zu montieren. Außerdem ist ein doppelter Schultertragegurt zu verwenden. Verwenden Sie nur Blätter oder Fadenköpfe, die mit einer Zulassung von mindestens 10.500 min-1 markiert sind. Zur Montage unbedingt die Anleitung beachten! HINWEIS: Kreissägeblätter (24-80 Zahn) haben einen Zentrierungsdurchmesser von 20 mm. Achten Sie darauf, den oberen Flansch der korrekten Größe zu verwenden, um einen festen Sitz des Messers zu gewährleisten. Die entsprechenden Artikelnummern sind in der Übersichtstabelle für Schneidzubehör angegeben.

F MONTAGE VON SCHLAGBLATT UND NYLONFADENKOPF

Montieren Sie das für das jeweilige Schneidwerkzeug richtige Schutzblech (siehe Kapitel MONTAGE DER SCHUTZVORRICHTUNGEN).

1) Montieren Sie das Schlagblatt wie in der

Abbildung dargestellt: a) Fadenkoppfflansch b) obere Abdeckkappe mit Blattzentrierung, c) Schlagblatt, Schrift und Richtungspfeil nach oben gerichtet, d) Untere Abdeckkappe, e) Feste Kappe, f) Sicherungsmutter (16 mm lang).

2) Falls Sie die Drehkappe montieren wollen,

gehen Sie folgendermaßen vor: a) Fadenkoppfflansch, b) Obere Abdeckkappe mit Blattzentrierung, c) Schlagblatt, Schrift und Richtungspfeil nach oben gerichtet, d) Untere Abdeckkappe, e) Unterlegscheibe, f) Drehkappe, g) Sicherungsmutter (34,5 mm lang). Tauschen Sie die Befestigungsschraube für das Schlagblatt bei Beschädigung aus.

3) Vergewissern Sie sich, daß die Bohrung des

Schlagblattes genau auf dem Zentrierbund der oberen Abdeckkappe liegt. Ziehen Sie gegen den Uhrzeigersinn fest. Beim Anziehen halten Sie Schlagblatt und Abdeckkappen ohne Kraftaufwand fest, indem Sie den mitgelieferten Schraubendreher oder Schlüssel in die entsprechenden Bohrungen der Abdeckkappe und des Getriebegehäuses stecken. Drehen Sie zuerst die Abdeckkappe, bis die beiden Bohrungen übereinanderliegen.

4) Montieren Sie den Nylonfadenkopf wie in der

Abbildung dargestellt. a) Fadenkoppfflansch, b) Obere Abdeckkappe, c) Schutzvorrichtung, d) Nylonfadenkopft Ziehen Sie gegen den Uhrzeigersinn fest.

5) Beim Anziehen halten Sie genau wie beim

Befestigen des Schlagblattes Fadenkopf und Abdeckkappe ohne Kraftaufwand fest, indem Sie den mitgelieferten Schraubendreher oder Schlüssel in die entsprechenden Bohrungen stecken. WARNUNG: Niemals das Zubehör Fadenkopfschutz (punkt C Bild 4 F) zusammen mit dem Metallschneidblatt verwenden.

G. MONTAGE VON MOTOR UND TRAGROHR

ACHTUNG: Lassen Sie den Motor nicht ohne das Tragrohr an, da sonst die Kupplung explodieren könnte.

1) Setzen Sie die Kupplung von Motor und

Tragrohr richtig in den Sitz auf dem Motor ein und ziehen Sie die 2 Schrauben (A) über Kreuz fest.

2) Stecken Sie das Endstück (B) der Gasleitung in

die vorgesehene Bolzenöffnung (C).

3) Regulieren Sie die Einstellschraube (D) der

Gasleitung so, daß diese sich mit einem Spiel von 1 mm frei in der Öffnung bewegen läßt, bevor Sie den Bolzen (C) festziehen. Ziehen Sie nun die Sechskantmutter (E) fest. 4A) Schließen Sie das Kabel des Stopschalters mit Hilfe des Steckverschlusses an. 4B) Schließen Sie das Massekabel wie in der Abbildung an.

Befestigen und regulieren Sie mit Hilfe der Schrauben (C) die Klemme des Doppelhandgriffs im Abstand von 40 cm von der Motor-/Tragrohrkupplung.

Befestigen Sie den Griff bitte vor dem auf dem Tragrohr befindlichen Aufkleber. Wenn Sie den Fadenkopf montieren, halten Sie einen Abstand von mindestens 11 cm zum hinteren Handgriff ein, bei der Verwendung von Metallschlagblättern hingegen mindestens 36 cm. Diese Position gewährleistet optimale Balance und Sicherheit. Der Griff muß sich immer in rechtwinkliger Stellung zum Tragrohr befinden (siehe Abbildung 2). Die vordere Griffverlängerung muß unter Verwendung des gelieferten Zubehörs sowie in der abgebildeten Form montiert werden.

I. ANLASSEN UND ABSTELLEN DES MOTORS

ACHTUNG: Lesen Sie bitte vorher die Kapitel SICHERHEIT, SICHERER GEBRAUCH und SYMBOLE. KALTSTART

1) Der Abstellschalter befindet sich in I Position

2) Drücken Sie den Sicherheitshebel (S) herunter,

ziehen Sie am Gashebel (A) und schalten Sie die Gasverriegelung (B) ein. Lassen Sie zuerst den Gashebel (A) und dann die Gasverriegelung (B) los. ACHTUNG: Bei eingeschalteter Gasverriegelung (B) dreht sich das Schlagblatt bzw. der Fadenkopf.

3) Bringen Sie den Lufthebel (E) in die

geschlossene Position

4) Pumpen Sie mehrmals den Einspritzanlasser

(C), bis Sie den Kraftstoff im Schlauch (D) in den Tank zurückfließen sehen. Ziehen Sie am Anlaßseil, bis der Motor zündet.

5) Bringen Sie den Lufthebel (E) in die geöffnete

Position . Ziehen Sie danach solange am Anlaßseil, bis der Motor anspringt. Lassen Sie den Motor einige Sekunden laufen. Halten Sie die Motorsense dabei gut fest.Schalten Sie danach die Gasverriegelung aus, indem Sie den Gashebel bis zum Anschlag durchziehen. Der Motor bleibt so im Leerlauf stehen. WARMSTART Stopschalter in Position I (START) bringen. Gashebel in Leerlaufstellung (loslassen) und Lufthebel in geöffnete Position bringen. Pumpen Sie mehrmals den Einspritzanlasser (C), bis Sie den Kraftstoff im Schlauch (D) in den Tank zurückfließen sehen. Ziehen Sie am Anlaßseil. ACHTUNG: Bei eingeschalteter Gasverriegelung (B) dreht sich das Schlagblatt bzw. der Fadenkopf.

6) ABSTELLEN DES MOTORS

Drücken Sie den Stopschalter und bringen Sie ihn in die Position 0 (STOP). ACHTUNG: Nach Abschalten des Motors drehen sich Schlagblatt bzw. Fadenkopf noch für einige Sekunden weiter. Halten Sie das Gerät bis zum völligen Stillstand weiter gut fest. HINWEIS: Im Notfall kann diese Verzögerung verkürzt werden, indem man das Schlagblatt parallel über den Boden führt. L. VERGASEREINSTELLUNG Der Vergaser wird bereits im Werk richtig eingestellt. Die Einstellung des Vergasers erfolgt mit Hilfe dreier Schrauben: SCHRAUBE L: Die Nadelschraube (L) regelt die Kraftstoffzufuhr für Leerlaufbetrieb und Beschleunigung.Einstellung der Schraube: Schließen Sie die Schraube (L), indem Sie sie im Uhrzeigersinn vorsichtig und ohne Kraftaufwand bis zum Anschlag drehen. Lösen Sie sie nun um eine Umdrehung gegen den Uhrzeigersinn. Sollte der Motor nicht sofort beschleunigen, lösen Sie sie nochmals um 1/8 Umdrehung gegen den Uhrzeigersinn, die Kraftstoffzufuhr zu erhöhen. SCHRAUBE H: Die Nadelschraube (H) regelt die Kraftstoffzufuhr für den Höchstdrehzahlbetrieb (Ventilklappe vollständig geöffnet). Einstellung

der Schraube: Schließen Sie die Schraube (H), indem Sie sie im Uhrzeigersinn vorsichtig und ohne Kraftaufwand bis zum Anschlag drehen. Lösen Sie sie nun um eine Umdrehung gegen den Uhrzeigersinn. Sollte der Motor übermäßig hoch drehen, lösen Sie sie nochmals um 1/8 Umdrehung gegen den Uhrzeigersinn. SCHRAUBE I: Die Schraube (I) (IDLE) wirkt mechanisch auf die Ventilklappe, indem sie sie zur Leerlaufeinstellung (2.800 min-1) leicht geöffnet hält. ACHTUNG: Eine erhöhte Leerlaufdrehzahl kann zur Bewegung des Schneidkopfes führen. Für eine präzise Vergasereinstellung wenden Sie sich bitte an Ihren Vertragshändler, der über die geeigneten Geräte verfügt. 1-30 cabrio 320-380-248729 29-11-2001 14:38 Pagina 29 M REGELMÄßIGE WARTUNG Überprüfen Sie regelmäßig, ob alle Schrauben der Motorsense gut festgezogen sind. Tauschen Sie beschädigte, abgenutzte, gerissene oder verbogene Schlagblätter aus. Achten Sie stets auf die korrekte Montage von Schlagblatt und Fadenkopf (siehe Kapitel MONTAGE VON SCHLAGBLATT UND NYLONFADENKOPF) sowie auf den festen Sitz der Sicherungsschraube.

1) REINIGUNG DES LUFTFILTERS (nach

mindestens 25 Arbeitsstunden). Ein verschmutzter Filter führt zur Veränderung der Vergasereinstellung, das heißt Verminderung der Leistung, Erhöhung des Kraftstoffverbrauchs und Schwierigkeiten beim Anlassen. Entfernen Sie den Luftfilterdeckel wie abgebildet und säubern Sie das Gehäuseinnere sorgfältig. Der Filter kann mit Hilfe von Druckluft vorsichtig gereinigt werden.

2) Nach jeweils 50 Betriebsstunden geben Sie

durch die Öffnung (C) Schmierfett unter Druck in das Getriebegehäuse.

Bauen Sie regelmäßig (mindestens alle 50 Stunden) die Zündkerze aus und reinigen Sie sie. Stellen Sie den Abstand zwischen den Elektroden ein (0,5/0,6 mm). Bei übermäßiger Verkrustung oder Abnutzung, jedoch mindestens nach jeweils 100 Arbeitsstunden, muß die Zündkerze ausgetauscht werden. Überprüfen Sie im Falle übermäßiger Verkrustung die Vergasereinstellung sowie den Ölanteil des Kraftstoffgemischs (5%) (1:20). Vergewissern Sie sich ebenfalls, daß das Öl von guter Qualität und für Zweitaktmotoren geeignet ist.

Entfernen Sie für die Reinigung oder den Austausch den Tankdeckel und ziehen Sie den Luftfilter mit Hilfe eines Hakens oder einer Zange mit langen Backen heraus. Lassen Sie regelmäßig, jedoch mindestens einmal jährlich, eine allgemeine Wartung des Gerätes sowie eine Reinigung der Innenteile von Ihrem Kundendienst durchführen. So werden unvorhergesehene Störungen vermieden sowie einwandfreier Betrieb und lange Lebensdauer des Gerätes gewährleistet. REGELMÄSSIG: Um Überhitzungen des Motors zu verhindern, müssen Staub und Schmutz mit Hilfe eines Holzschabers von Öffnungen, Zylinderdeckel und Zylinderrippen entfernt werden. LANGE LAGERUNG: Entleeren Sie den Tank und lassen Sie den Motor bis zum Verbrauch des restlichen Kraftstoffes laufen. Lagern Sie die Motorsense in trockener Umgebung.

1) Lösen Sie die Arretiermutter an der Unterseite

des Fadenkopfes durch Drehen im Uhrzeigersinn.

2) Entfernen Sie die untere Abdeckung. Nehmen

Sie die leere Spule heraus und entfernen Sie sämtliche Fadenreste.

AUFROLLEN DES NEUEN FADENS

3) Bereiten Sie 2 Nylonfäden von jeweils ca. 2,5 m

Länge und 2,4 mm Durchmesser vor. Stecken Sie die Fadenenden in die beiden gegenüberliegenden Bohrungen der Spule.Drücken Sie die herausstehenden Fadenenden mit einer Zange flach, um ein Herausrutschen zu verhindern.

4) Rollen Sie die beiden Fäden in der gleichen

Richtung auf die Spule auf MONTAGE

5) Befestigen Sie die Fadenenden in den beiden

gegenüberliegenden Kehlen.

6) Setzen Sie die Spule wieder ein und stecken

Sie die Fadenenden in die entsprechenden Hülsen.

7) Ziehen Sie die Fäden an beiden Seiten ca. 12

8) Setzen Sie den Fadenkopf wie abgebildet

wieder zusammen: Einsatz, Feder, Arretiermutter (gegen den Uhrzeigersinn festziehen).

9) Verlängerung des Nylonfadens bei Abnutzung:

Ziehen Sie den Einsatz auf der Unterseite der Spule nach unten und drehen Sie ihn im Uhrzeigersinn, um die gewünschte Fadenlänge auszufahren.

1-30 cabrio 320-380-248729 29-11-2001 14:38 Pagina 30 STÖRUNGSTABELLE Der Motor springt nicht an.

Prüfen, ob der Stopschalter auf Position I steht. Prüfen, ob der Tank zu mind. 25% gefüllt ist. Prüfen, ob der Luftfilter sauber ist. Zündkerze herausnehmen, trocknen, säubern und wieder einsetzen. Gegebenenfalls austauschen. Vergaserschrauben überprüfen und eventuell einstellen. Kraftstoffilter austauschen. An den Händler wenden. Genau die Montage der Schneidwerkzeuge durchgehen. Prüfen, ob die Metallschneidwerkzeuge scharf sind. Andernfalls an den Händler wenden.

Der Motor läuft unregelmäßig oder verliert an Kraft Das Gerät springt zwar an, schneidet aber schlecht

Der Motor läuft immer noch nicht richtig: Wenden Sie sich an Ihren Kundendienst.
