GEBRUIKSAANWIJZING NB4540 LG

Lees deze handleiding zorgvuldig door voordat u het product gebruikt en bewaar de handleiding om zo nodig later te kunnen raadplegen.

Veiligheidsinformatie

LET OP

RISICO OP ELEKTRISCHE SCHOKKEN NIET OPENEN

LET OP: OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE BEPERKEN, DIENT U DE BEHUIZING (OF DE ACHTERZIJDE) NIET TE VERWIJDEREN. DIT APPARAAT BEVAT GEEN ONDERDELEN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN OF GEREPAREERD. LAAT ONDERHOUD EN REPARATIES OVER AAN EEN GEKWALIFICEERD ONDERHOUDSPERSONEEL.

Het symbool dat bestaat uit een bliksemschicht met pijlpunt in een gelijkzijdige driehoek, is bedoeld als waarschuwing voor de aanwezigheid van niet-geïsoleerde 'gevaarlijke stroomspanning' in de behuizing van het product. Deze spanning is dusdanig hoog dat het risico bestaat op elektrische schokken.

Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen dat er belangrijke bedienings- en onderhoudsinstructies te vinden zijn in de documentatie die bij het product is geleverd.

WAARSCHUWING: OM HET RISICO VAN BRAND OF SCHOKKEN TE VERMIJDEN, MAG DIT PRODUCT NIET WORDEN BLOOTGESTELD AAN REGEN OF VOCHT.

LET OP: Stel het apparaat niet bloot aan vochtdruppels of -spatten en plaats nooit objecten met vloeistoffen op het apparaat.

WAARSCHUWING: Plaats deze apparatuur niet in een besloten ruimte zoals een boekenkast of een vergelijkbare plaats.

LET OP: Blokkeer de ventilatieopeningen niet. Installeer het apparaat volgens de instructies van de fabrikant.

De sleuven en openingen in de behuizing zijn bedoeld voor ventilatie, zodat het product naar behoren functioneert en niet oververhit raakt. Blokkeer de sleuven en openingen niet door het apparaat op een bed, bank, vloerkleed of een andere vergelijkbare ondergrond te plaatsen. Dit product mag niet in een inbouwconstructie, zoals een boekenkast of een rek, worden geplaatst, tenzij er voldoende ventilatie aanwezig is of u de instructies van de fabrikant opvolgt.

WAARSCHUWING betreffende de voedingskabel

Voor de meeste apparaten geldt, dat u ze het beste kunt aansluiten op een eigen circuit.

Oftewel een enkel stopcontact dat alleen wordt gebruikt voor dit apparaat en dat niet beschikt over extra stopcontacten of vertakkingen. Raadpleeg de pagina met specificaties in deze handleiding om hier zeker van te zijn. Voorkom overbelasting van stopcontacten. Overbelaste wandcontactdozen, loszittende of beschadigde wandcontactdozen, verlengsnoeren, beschadigde voedingskabels, beschadigde kabels of kabels met gespleten kabelisolatie zijn gevaarlijk. Dergelijke situaties kunnen leiden tot elektrische schokken of brand. Inspecteer regelmatig de voedingskabel van uw apparaat. Indien u sporen van beschadiging of slijtage vindt, trekt u de stekker uit het stopcontact en laat u de kabel bij een erkend servicecenter vervangen door een identiek onderdeel. Bescherm de voedingskabel tegen fysieke of mechanische beschadigingen zodat de kabel niet kan worden gedraaid, geknikt, afgeklemd of bekneld kan raken tussen een deur en dat er niet op kan worden gestaan. Let vooral op de stekkers, stopcontacten en de plaats waar de kabel het apparaat verlaat. Als u het apparaat wilt loskoppelen van de stroomvoorziening, trekt u de stekker uit het stopcontact. Zorg ervoor dat de stekker eenvoudig bereikbaar is wanneer u het product installeert.

OPMERKING: Raadpleeg de productsticker aan de onderkant van de Speler voor informatie over Productidentificatie en Conformiteit / Veiligheid.

Dit apparaat is voorzien van een draagbare batterij of accu.

Veilige manier om de batterij of accu uit de apparatuur te verwijderen: verwijder de oude batterij, volg de stappen in omgekeerde volgorde om de batterij te plaatsen. Om vervuiling van het milieu en mogelijk gevaar voor de volksgezondheid en het welzijn van dieren te voorkomen, moet de oude batterij of accu worden afgedankt in de juiste container bij een speciaal inzamelpunt. Voer de batterij of de accu niet af met ander afval. U kunt het beste naar een lokaal inzamelpunt gaan, waar u de batterijen en accu's gratis kunt inleveren. De batterij mag niet worden blootgesteld aan overmatige warmte, zoals zonnestralen, vuur en dergelijke.

Verwijdering van uw oude apparaat

1. Dit symbool van de doorgekruiste vuilnisbak geeft aan dat afgedankte elektrische en elektronische producten (WEEE) afzonderlijk van het huishoudelijke afval moeten worden verwijderd.
2. Oude elektrische producten kunnen gevaarlijke stoffen bevatten, dus een juiste verwijdering van uw oude apparaat helpt bij het voorkomen van mogelijke negatieve gevolgen voor het milieu en de volksgezondheid. Uw oude apparaat kan herbruikbare onderdelen bevatten die gebruikt zouden kunnen worden voor het repareren van andere producten, en andere waardevolle materialen die kunnen worden gerecycleerd voor het behoud van beperkte grondstoffen.
3. U kunt uw apparaat meenemen naar de winkel waar u het product hebt gekocht, of u kunt contact opnemen met uw plaatselijke afvalinstantie voor de gegevens van uw dichtstbijzijnde geautoriseerde WEEE-verzamelpunt. Voor de meest geactualiseerde informatie voor uw land wordt verwezen naar www.lg.com/global/recycling

Batterijen wegdoen

Pb

1. Dit symbool kan worden gebruikt in combinatie met chemische symbolen voor kwik (Hg), cadmium (Cd) of lood (Pb) als de batterij meer dan 0,0005% kwik, 0,002% cadmium of 0,004% lood bevat.
2. Alle accu's mogen niet worden meegegeven met het huishoudelijk afval, maar moeten worden ingeleverd bij speciale inzamelingspunten die door de lokale of landelijke overheid zijn aangewezen.
3. De correcte verwijdering van uw oude batterijen helpt negatieve gevolgen voor het milieu en de gezondheid van mens en dier voorkomen.
4. Neem voor meer informatie over de verwijdering van uw oude batterijen contact op met de plaatselijke autoriteiten, de afvalophaaldienst of de winkel waar u het product hebt gekocht. (http://www.lg.com/global/sustainability/environment/take-back-recycling/global-network-europe)

Kennisgeving voor Europa

CE 0197

Hierbij verklaart LG Electronics dat dit/deze product(en) voldoet/voldoen aan de belangrijkste eisen en andere relevante voorzieningen van de Europese Richtlijnen 1999/5/EC.

U kunt zich richten tot het volgende adres om een kopie te ontvangen van de DoC (Declaration of Conformity c.q. Conformiteitsverklaring).

Neem voor productnaleving contact op met ons kantoor:

LG Electronics Inc.

EU Representative, Krijgsman 1, 1186 DM Amstelveen, The Netherlands

- Opgelet Dit is GEEN klantendienst. Zie het garantiebewijs voor de gegevens van de klantendienst of neem contact op met de verdeler waarbij u dit product gekocht heeft.

Alleen geschikt voor toepassing binnenshuis

Verklaring betreffende blootstelling aan radiofrequente straling:

Deze apparatuur moet op minimaal 20 cm afstand van de radiator en uw lichaam worden opgesteld en bediend.

Inhoudsopgave

1 Aan de slag

2 Veiligheidsinformatie
6 Unieke kenmerken
6 Inleiding
6 - Gebruikte symbolen in deze handleiding
6 Accessoires
7 Afstandsbediening
8 Voorpaneel
8 Achterpaneel
9 De Sound Bar installeren
10 Het hoofdapparaat aan de muur bevestigen

2 Aansluiten

12 De AC-adapter aansluiten
12 Draadloze subwoofer-aansluiting
13 Aansluiten op uw tv
13 - Met gebruik van een OPTISCHE kabel
14 - Met behulp van een HDMI-kabel
14 - Geniet van vol uitgezonden geluid van het kanaal door de Sound Bar
14 - Wat is SIMPLINK?
15 - ARC-functie (Audio Return Channel)
15 - Aanvullende informatie voor HDMI
16 Aansluiten van optionele apparatuur
16 - HDMI-aansluiting
17 - PORT. (Draagbare) IN-aansluiting
17 - OPTICAL IN-aansluiting
17 - USB-aansluiting
18 - Compatibele USB-apparaten
18 - Vereisten voor USB-apparaten
18 - Afspeelbare bestanden

3 Bediening

19 Basisbediening
19 - USB-bediening
19 Andere bewerkingen
19 - DRC (Dynamic Range Control)
19 - AV Sync
19 - Het geluid tijdelijk uitschakelen
19 - Het bestand en de invoerbron weergeven
20 - AUTO POWER AAN/UIT
20 - AUTOMATISCH UITSCHAKELEN
20 - De sleeptimer instellen
21 - LG Sound Sync
22 Met behulp van Bluetooth technologie
23 - Muziek luisteren die op een Bluetooth-apparaat is opgeslagen
24 Het geluid regelen
24 - Geluidseffect instellen
24 - Pas het volumeniveau automatisch aan
24 - De niveau-instellingen voor de woofer aanpassen
25 Een tv bedienen met de bijgeleverde afstandsbediening
25 - De afstandsbediening instellen voor de bediening van uw tv

4 Problemen oplossen

26 Problemen oplossen

5 Bijlage

27 Specifications
29 Handelsmerken en licenties
29 Onderhoud
29 - Omgaan met het apparaat

Unieke kenmerken

Automatisch afsluiten

Dit apparaat ondersteunt het zichzelf afsluiten om te besparen op energiegebruik.

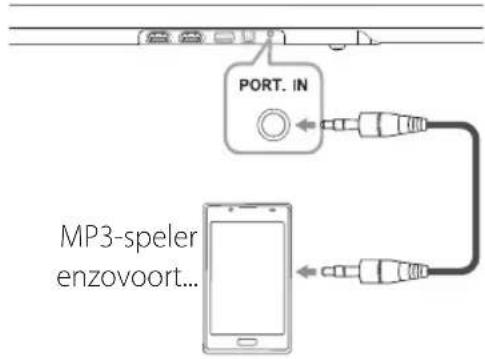

Ingang voor draagbare apparaten

Luister naar de muziek van uw draagbaar apparaat. (MP3, notebook, enzovoort)

Eenvoudige installatie van de luidspreker

Luister naar het geluid van tv, dvd of digitaal apparaat met levendige 4.1 ch-modus.

LG Sound Sync

Beheert het volumeniveau van dit apparaat middels de afstandsbediening van uw LG tv die geschikt is voor LG Sound sync.

Inleiding

Gebruikte symbolen in deze handleiding

! Opmerking

Indicatie voor speciale opmerkingen en bedieningsfuncties.

Indicatie voor waarschuwingen om mogelijke schade of verkeerd gebruik te voorkomen.

Accessoires

Controleer of alle accessoires aanwezig zijn.

Ontwerpen en specificaties van de accessoires zijn onderhevig aan verandering zonder kennisgeving vooraf.

Kabelbanden om de kabels bij elkaar te houden (2)

USB-geslachtswijziger (1)

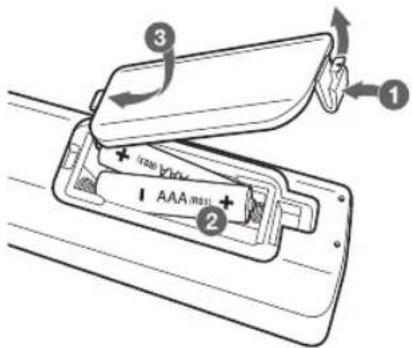

Vervangen van de batterij

Maak het deksel van het batterijenvak aan de achterkant van de afstandsbediening open en plaats in dit vak één AAA batterij en wel zó dat de tekens + en - op de batterij op dezelfde tekens in het batterijenvak aansluiten.

(Voeding): Het apparaat in- of uitschakelen.

FUNCTION : Selecteert de functie en invoerbron.

FOLDER ∧/V : Doorzoekt een map op een USB-apparaat.

OPTICAL : De invoerbron rechtstreeks wijzigen in optisch.

MUTE: Het geluid dempen.

VOL +/— : Het volume van de luidsprekers aanpassen.

2

AUTO POWER : Hiermee wordt de AUTO POWER-functie aan-of uitgezet. (Zie pagina 20.)

AV SYNC : Synchroniseren van audio en video.

INFO : Geeft de informatie van de map of de invoerbron weer.

REPEAT : Uw bestanden herhaaldelijk of in willekeurige volgorde afspelen.

◀◀/▶◀ (Overslaan/Zoeken):

- Snel terug en Snel vooruit spoelen.

- Zoekt een sectie in een bestand.

■ (Stop): Het afspelen stoppen.

▶ / II (Afspelen/Pauzeren) : Het afspelen starten. / het afspelen pauzeren.

SOUND EFFECT : Een modus voor geluidseffecten selecteren.

AUTO VOLUME : Hiermee kan de AUTO VOLUME-modus in- of uitgeschakeld worden.

WOOFER LEVEL : Het geluidsniveau voor de woofer instellen.

3

Cijfertoetsen (0-9): Selecteert direct een bestand.

DRC : Hiermee wordt de DRC-functie aan-of uitgezet.

SLEEP : Instellen dat het systeem automatisch op een bepaalde tijd wordt uitgeschakeld.

4

Bedieningstoetsen voor de tv : Zie pagina 25.

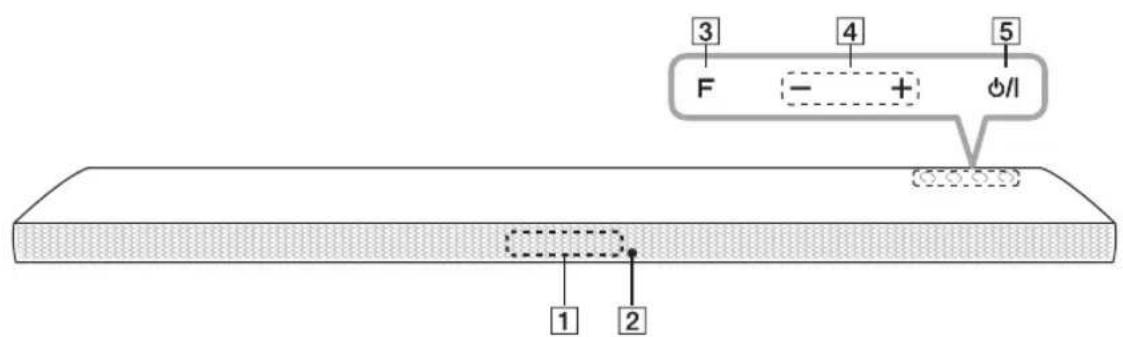

Voorpaneel

3 F - + Ø/1 1 2

1 Schermvenster
2 Sensor voor afstandsbediening

Standby-LED

Het licht wordt rood op de standby-modus.

3 F (Functie)
Selecteert de functie en inputbron.
4 - / + (Volume)
Stelt het volumeniveau in.
5 ⏻/I(Standby/Aan)

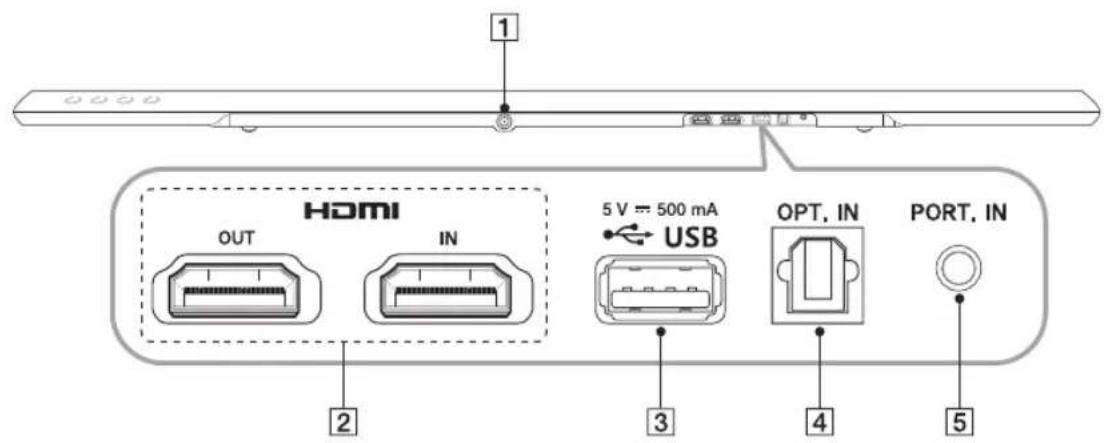

Achterpaneel

1 HDMI OUT IN 5 V = 500 mA USB OPT. IN PORT. IN 2 3 4 5

1 DC. IN 25 V--- 2 A
② HDMI IN / OUT : HDMI-ingang / -uitgang
3 USB port

4 OPT. IN: Optische ingang
5 PORT. IN : Draagbare ingang

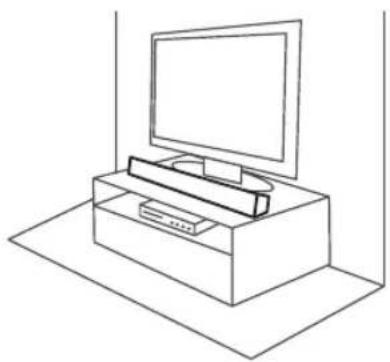

De Sound Bar installeren

U kunt het geluid beluisteren door het toestel aan te sluit op andere apparaten: TV, Blu-ray disc player, DVD speler, etc.

Plaats het toestel voor de TV en sluit het aan met het gewenste apparaat. (Zie op p. 13 - 18.)

Voor de beste prestaties van de draadloze verbinding zoals Bluetooth of draadloze subwoofer, mag de eenheid niet worden geïnstalleerd op metaal meubilair omdat de draadloze verbinding communiceert via een aan de onderkant van de eenheid geplaatste module.

Het hoofdapparaat aan de muur bevestigen

U kunt de hoofdunit aan een muur monteren.

Voorbereidingsmaterialen

Apparaat Muurbeugel- installatiegeleider

Muurbevestigingsbeugel

Schroeven

(Niet meegeleverd)

[Non-Text]

Schroeven (A)

000000000

Stekker

[Unreadable]

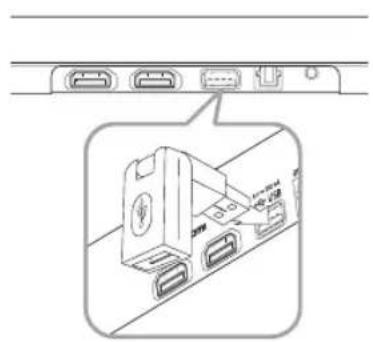

! Opmerking

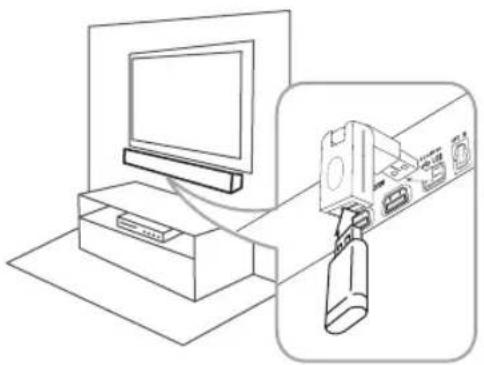

U dient eerst de meegeleverde USB-geslachtswijziger te verbinden voordat u de eenheid op de muur monteert om een USB-verbinding te gebruiken.

1. Zorg dat de ONDERKANT van de tv van de Muurbeugel-installatiegeleider overeenkomt met de onderkant van de tv en zet deze in de positie vast.

1. Wanneer u de tv aan een muur (beton) bevestigt, gebruik dan muurpluggen. Boor de gaten. Voor het boren van de gaten is er een installatiesjabloon (Muurbeugel-installatiegeleider) bij het product geleverd. Gebruik de sjabloon om te bepalen waar u moet boren.

WALL BRACKET INSTALL GUIDE ✓ ✓ ✓ ↓ • • • •

1. Verwijder de Muurbeugel-installatiegeleider.

2. Bevestig de beugels met schroeven (A), zoals in de onderstaande afbeelding weergegeven.

Pure mechanical linkage diagram without any text, numbers, or symbols

! Opmerking

Er zijn geen schroeven (A) en pluggen meegeleverd voor de bevestiging van de eenheid. Wij raden aan om Hilti-pluggen (HUD-1 6 x 30) voor de montage te gebruiken.

1. Zet de eenheid op de beugels zodat deze de schroefgaten in de onderkant van de hoofdeenheid passen.

1. Bevestig de eenheid met de schroeven en draai deze stevig vast.

Om de eenheid los te maken, voert u de volgorde omgekeerd uit.

Let op

• Installeer het apparaat niet ondersteboven. Dit kan de onderdelen van dit apparaat beschadigen of de oorzaak van een persoonlijke verwonding zijn.
• Hang niet op het geïnstalleerde apparaat en zorg dat er geen druk op het apparaat wordt uitgeoefend.
• Bevestig het apparaat stevig aan de wand zodat het niet naar beneden valt. Als het apparaat valt, kan dit resulteren in persoonlijk letsel of schade aan het product.
• Wanneer het apparaat aan de muur is bevestigd, moet u oppassen dat kinderen niet aan de kabels trekken. Het apparaat kan dan vallen.

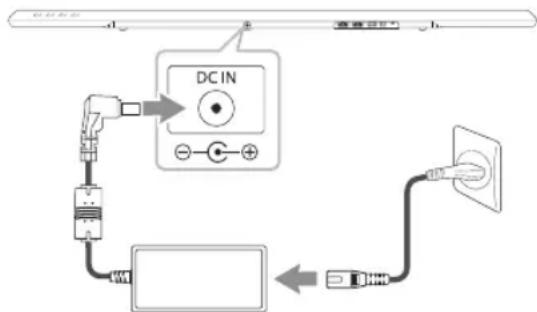

De AC-adapter aansluiten

1. Sluit de meegeleverde AC-stekker aan op de AC-adapter.
2. Bevestig de AC adapter kabel aan de DC.IN adapter ingang.
3. Stop de AC-stroomkabel in een AC-stopcontact.

Let op

Gebruik alleen de bij dit apparaat geleverde AC-adapter. Gebruik geen voedingsbron van een ander apparaat of van een andere fabrikant. Het gebruik van een andere stroomkabel of voedingsbron kan beschadigingen aan het apparaat veroorzaken en leidt tot verval van uw garantie.

Draadloze subwoofer- aansluiting

LED-lampje van de draadloze subwoofer

LED-kleur Bewerking

Geel-groen (knippert)	De verbinding probeert tot stand te worden gebracht.
Geel-groen De verbinding is voltooid.
Rood De draadloze subwoofer is in standby-modus of de verbinding is mislukt.
Uit (geen weergave)	De stroomkabel van de subwoofer-ontvanger is niet aangesloten.

Een id voor de draadloze subwoofer instellen

1. Sluit de voedingskabel van de draadloze subwoofer aan op een stopcontact.
2. Schakel het hoofdapparaat in: het hoofdapparaat en de draadloze subwoofer worden automatisch verbonden.

Handmatig draadloos koppelen

Wanneer uw verbinding niet is voltooid, kunt u de rode LED of het knipperen van de geel-groene LED op de draadloze subwoofer zien en maakt de subwoofer geen geluid. Om dit probleem op te lossen, volgt u de onderstaande procedure.

1. Pas het geluidsniveau van de hoofdeenheid aan tot het minimum.
2. "VOL MIN" wordt op het scherm weergegeven.
3. Houd MUT (Mute) op de afstandsbediening ongeveer 3 seconden lang ingedrukt.

4. "W RESET" wordt kort op het scherm weergegeven.

5. Indien de LED van de draadloze subwoofer al continu geel-groen knippert, kunt u deze stap overslaan.

Houd PAIRING aan de achterkant van de draadloze ontvanger meer dan 5 seconden ingedrukt.

• De LED van de draadloze subwoofer brandt afwisselend in rood en geel-groen.
• Ontkoppel het netsnoer van de eenheid en de draadloze subwoofer.
• Sluit deze opnieuw aan nadat de LED van de hoofdeenheid en de draadloze subwoofer volledig is uitgeschakeld.

De eenheid en de draadloze subwoofer worden automatisch gekoppeld wanneer u de eenheid aanzet.

- Wanneer de verbinding is voltooid, kunt u de geel-groene LED op de subwoofer zien.

Opmerking

• Het neemt een paar seconden in beslag (en het kan langer duren) voordat de eenheid en de subwoofer met elkaar communiceren.

• Hoe dichter de eenheid en de subwoofer bij elkaar staan, hoe beter de geluidskwaliteit is. Het wordt aanbevolen om de eenheid en de subwoofer zo dicht mogelijk bij elkaar te installeren (binnen 5 m) om de gevallen hieronder te voorkomen.

• Er is een obstakel tussen de eenheid en de subwoofer.

• Er is een apparaat dat dezelfde frequentie met deze draadloze verbinding gebruikt, zoals medische uitrusting, een magnetron of een draadloos LAN-apparaat.

Aansluiten op uw tv

Verbind a.u.b. met dit apparaat en de TV middels de optische digitale kabel of de HDMI-kabel rekening houdend met de status van de TV.

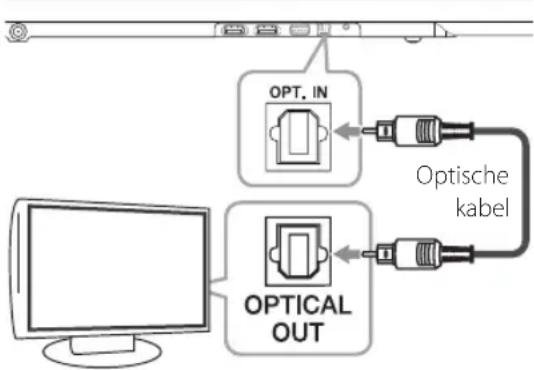

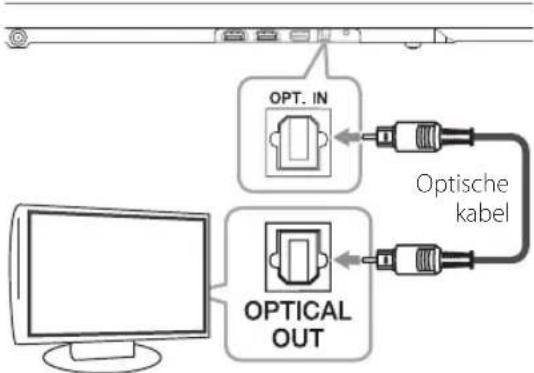

Met gebruik van een OPTISCHE kabel

1. Sluit met de OPTISCHE kabel de OPT. IN-aansluiting op de achterkant van de unit aan op de OPTICAL OUT-aansluiting van de TV.

1. Stel de INPUT bron op OPTICAL. Druk herhaaldelijk FUNCTION op de afstandsbediening of F op het toestel tot de functie gekozen wordt.

Om direct de OPTICAL functie te kiezen, druk OPTICAL op de afstandsbediening.

Opmerking

U kunt van het TV-geluid genieten middels de luidsprekers van dit apparaat. Maar bij sommige TV-modellen dient u in het menu de status van de TV in te stellen op externe luidsprekers. (Voor meer informatie raadpleegt u de gebruikershandleiding van uw TV.)

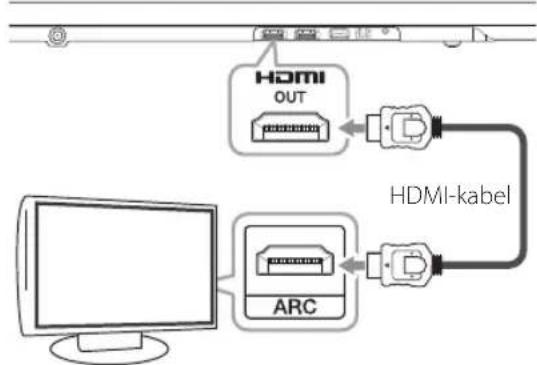

Met behulp van een HDMI- kabel

Indien u dit apparaat en de TV verbindt die HDMI CEC en ARC (Audio Return Channel) ondersteunt, kunt u van TV-geluid genieten middels de luidsprekers op dit apparaat zonder de optische kabel aan te sluiten.

! Opmerking

• HDMI CEC (Consumer Electronics Control): U kunt bedienen met een enkele afstandsbediening. CEC-compatibele apparaten (TV, Sound Bar, Blu-ray speler, enz.)
• U kunt ook genieten van extra functies zoals USB / Bluetooth met FUNCTION op de afstandsbediening of F op dit apparaat. Als u terug gaat naar live tv-kanaal na het gebruik van de extra functies (USB / Bluetooth) van dit audiosysteem, moet u uw favoriete luidspreker kiezen op tv om weer van het geluid te genieten van dit audiosysteem.

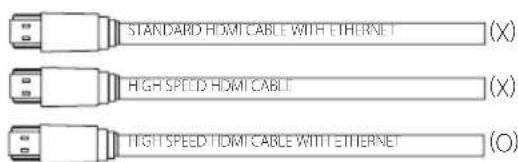

HDMI-kabel Checklist

Sommige HDMI-kabels ondersteunen de ARC-functie niet, de output van geluid kan problemen veroorzaken.

Wanneer met dit apparaat en de TV verbonden wordt en er is geen geluid of er is geluid in de vorm van storing en ruis, dan is er een probleem met de HDMI-kabel. Verbind daarom met dit aparaat en de TV nadat u gecontroleerd heeft of de kabel van Type A is, High speed HDMI™-kabel met Ethernet.

STANDARD HDMI CABLE WITH ETTERNET (X) HIGH SPEED HDMI CABLE (X) HIGH SPEED HDMI CABLE WITH ETTERNET (O)

Geniet van vol uitgezonden geluid van het kanaal door de Sound Bar

Verbinding middels HDMI kabel

Om volledig te kunnen genieten van het geluid van uw televisie op dit audiosysteem dient uw televisie over de laatste HDMI functies (HDMI CEC ^1 / ARC (Audio Return Channel)) te beschikken. Indien uw televisie niet over deze functie beschikt, kan u uw televisie middels een optische kabel verbinding met dit audiosysteem.

1) HDMI CEC (High-Definition Multimedia Interface Consumer Electronics Control)

Consumer Electronics Control (CEC) is een HDMI functie, ontwikkeld zodat u met 1 afstandsbediening alle aangelosten en met CEC uitgerustte modellen kan bedienen

※ Voorbeelden van CEC zijn Simplink (LG), Anynet+ (Samsung), Bravia Sync (Sony), Easylink (Philips) en VieraConnect (Panasonic)

Wat is SIMPLINK?

SIMPLINK

Wanneer dit apparaat en een tv van LG met SIMPLINK zijn verbonden via een HDMI-kabel, kunnen bepaalde functies van dit apparaat worden bediend met de afstandsbediening van de tv.

Functies die met de afstandsbediening van de LG-tv kunnen worden bediend : Aan/Uit toets, Volume hoger/lager etc.

Raadpleeg de gebruikershandleiding van de tv voor meer informatie over de SIMPLINK-functie.

Tv's van LG die zijn uitgerust met de SIMPLINK-functie, zijn voorzien van het bovenstaande logo.

! Opmerking

• Afhankelijk van de status en instellingen op het toestel, kunnen sommige SIMPLINK handelingen verschillen van uw doelstelling of niet werken.
• Afhankelijk van een tv of een speler die is aangesloten op dit apparaat, kan de werking van SIMPLINK afwijken van uw doel.

ARC-functie (Audio Return Channel)

De ARC functie zorgt ervoor dat op een TV met HDMI de audiostroom naar 'HDMI OUT' van het andere toestel wordt gezonden.

Deze functie gebruiken:

• Uw tv moet de HDMI-CEC- en ARC-functie ondersteunen en HDMI-CEC en ARC moeten zijn ingeschakeld (Aan).
• De instellingsmethode voor HDMI-CEC en ARC kan verschillen, afhankelijk van de tv. Raadpleeg de gebruikershandleiding bij uw tv voor meer informatie over de ARC-functie.
• U moet de HDMI-kabel gebruiken (Type A, high-speed HDMI™-kabel met Ethernet).
• U moet de HDMI OUT aansluiten op het toestel met HDMI IN van de TV die de ARC functie ondersteund bij gebruik van een HDMI kabel.
• U kunt slechts één Sound Bar aansluiten op een TV die verenigbaar is met ARC.

! Opmerking

De ARC-functie wordt automatisch geselecteerd als er een AR- signaal komt uit de tv, ongeacht wat voor soort functie u gebruikt.

Aanvullende informatie voor HDMI

- Let op het volgende wanneer u een voor HDMI of DVI geschikt apparaat aansluit:

• Probeer het HDMI/DVI-apparaat en deze speler uit te schakelen. Schakel het HDMI/DVI-apparaat vervolgens in en wacht ongeveer 30 seconden. Zet dan deze speler aan.
  -Het video-invoersignaal van het aangesloten apparaat is nu voor deze speler juist ingesteld.
  -Het aangesloten apparaat is compatibel met de volgende video-invoer: 720 x 576p, 1280 x 720p, 1920 x 1080i of 1920 x 1080p.

- Niet alle HDCP-compatibele HDMI- of DVI-apparaten werken met deze speler.

-Het beeld zal niet goed worden weergegeven met een niet-HDCP-apparaat.

! Opmerking

• Als een aangesloten HDMI-apparaat het audio-uitgangssignaal van de speler niet accepteert, is het mogelijk dat het geluid van het HDMI-apparaat vervormd of niet uitgevoerd wordt.
• Wanneer u de resolutie wijzigt terwijl er al een verbinding tot stand is gebracht, kunnen er storingen optreden. U kunt dit probleem oplossen door de speler uit te zetten en weer in te schakelen.
• Indien de HDMI aansluiting met HDCP niet geverifieerd is, wordt het tv scherm gewijzigd naar een zwart scherm. In dat geval controleert u de HDMI-aansluiting, of koppelt u de HDMI-kabel los.
• Als ruis ('sneeuw') of strepen op het beeldscherm verschijnen, controleer dan de lengte van de HDMI-kabel (deze mag maximaal 4,5 m lang zijn).
• U kunt de videoresolutie niet wijzigen in de modus HDMI IN. Wijzig de videoresolutie van de aangesloten component.
• Als er sprake is van een abnormaal uitvoersignaal wanneer uw computer is aangesloten op de HDMI IN-aansluiting, dan wijzigt u de resolutie van uw computer naar 576p, 720p, 1080i of 1080p.

Aansluiten van optionele apparatuur

HDMI-aansluiting

Om enkel van het geluid te genieten

U kunt genieten van het geluid op het externe apparaat dat u aansluit.

HOMI IN

Voor de Blu-ray disc player, DVD speler, etc.

1. Sluit de HDMI IN-aansluiting op de achterkant van de unit aan op de HDMI OUT-aansluiting van een audio-apparaat zoals een Blu-ray speler, DVD-speler etc.
2. Zet de INPUT bron op HDMI IN Druk herhaaldelijk FUNCTION op de afstandsbediening of F op het toestel tot de functie gekozen is.

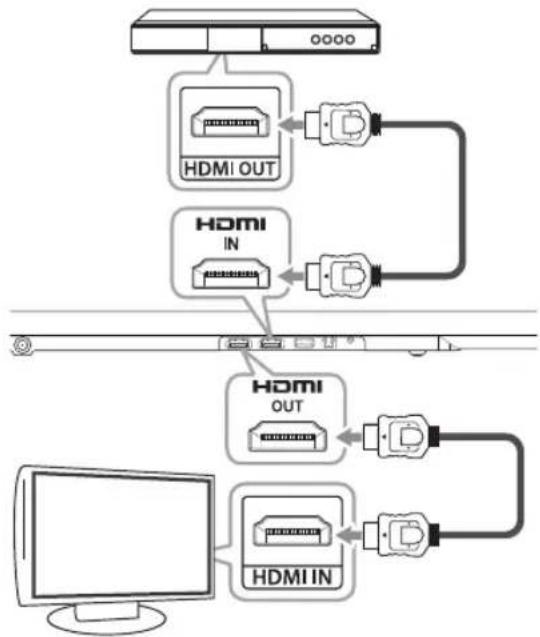

Om te genieten van geluid én beeld

U kunt genieten van geluid en beeld vanuit het externe apparaat dat u aansluit.

1. Sluit de HDMI IN-aansluiting op de achterkant van de unit aan op de HDMI OUT-aansluiting van een extern apparaat zoals een Blu-ray speler, DVD-speler etc.
2. Sluit de HDMI OUT-aansluiting op de achterkant van de unit aan op de HDMI IN-aansluiting van de TV.
3. Stel de INPUT bron op HDMI IN Druk herhaaldelijk FUNCTION op de afstandsbediening of F tot de functie gekozen is op het toestel

! Opmerking

• Met de unit aangesloten op externe apparaten en TV, zoals hierboven afgebeeld, voert de TV beeld en geluid uit van externe apparaten wanneer de unit in HDMI IN-modus wordt uitgeschakeld.
• De HDMI OUT-aansluiting is voor de tv-aansluiting. Hoewel het PCM-multikanaal via een HDMI-kabel wordt ingevoerd naar de eenheid, kan de eenheid slechts 2 kanalen uitvoeren.
• Audiobronnen zonder verdere bewerking zullen door dit apparaat passeren wanneer deze eenheid is uitgeschakeld.

PORT. (Draagbare) IN- aansluiting

PORT. IN MP3-speler enzovoort...

Naar muziek op uw draagbare speler luisteren

Het toestel kan worden gebruikt voor afspelen van muziek van verschillende typen draagbare spelers of externe apparaten.

1. Sluit de draagbare speler aan op de PORT. IN-aansluiting (Draagbare) van het apparaat
2. Schakel het apparaat in door op ⏻ (Voeding) te drukken.
3. Selecteer de PORTABLE-functie door op FUNCTION op de afstandsbediening of F op de hoofdeenheid te drukken totdat de functie is geselecteerd.
4. Schakel de draagbare speler of het externe apparaat in en speel de muziek af.

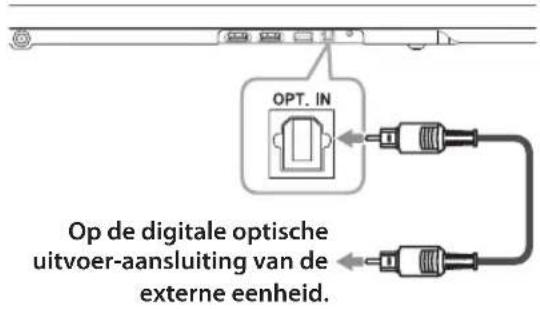

OPTICAL IN-aansluiting

Sluit een optische uitgangsaansluiting van externe apparaten aan op de OPT. IN-aansluiting.

OPT. IN Op de digitale optische uitvoer-aansluiting van de externe eenheid.

Eenvoudige installatie van de luidspreker

Luister naar het geluid op TV, DVD of DigitaalApparaat met 4.1 of 4 kanaal modus.

1. Verbind de OPT. IN aansluiting op de achterzijde van het toestel met de optische uit-uitvoering op uw TV (of digitale apparaat etc).
2. Selecteer de ingangsbron OPTICAL door op FUNCTION op de afstandsbediening of F op de eenheid te drukken totdat de functie is geselecteerd.
   Om rechtstreeks de OPTICAL-functie te selecteren, druk op OPTICAL op de afstandsbediening.
3. Luister naar geluid met 4.1 of 4 ch luidspreker.
4. Druk om OPTICAL te verlaten op OPTICAL. Functie is her-afgestemd naar het vorige.

USB-aansluiting

Verbind USB geheugenapparaat met de USB poort op de achterzijde van het toestel.

5V = 500 mA USB

Verbind een USB met de USB-geslachtswijziger wanneer de eenheid aan de muur gemonteerd is.

Voor meer informatie over het afspelen van bestanden op een USB, zie pagina 19.

Het USB-apparaat uit het apparaat verwijderen.

1. Kies een andere functie of druk twee keer kort achter elkaar op ■.
2. Verwijder het USB-apparaat uit het apparaat.

Compatibele USB-apparaten

• MP3-speler: Flash-MP3-spelers.
- USB-flashstation: Toestellen die USB1.1 ondersteunen.
- Bepaalde USB-apparaten worden niet door de USB-functie van dit apparaat ondersteund.

Vereisten voor USB-apparaten

• Apparaten waarvoor aanvullende software moet worden geïnstalleerd wanneer ze worden aangesloten op een computer, worden niet ondersteund.
• Verwijder het USB-apparaat niet terwijl het wordt gebruikt.
• Bij een USB-apparaat met een grote capaciteit kan het langer dan enkele minuten duren voordat de inhoud is gelezen.
• Om gegevensverlies te voorkomen, kunt u het beste een back-up van alle gegevens maken.
• Dit apparaat wordt niet ondersteund wanneer het in totaal 1000 of meer bestanden bevat.
• De USB-poort op het apparaat kan worden aangesloten op een computer. Het apparaat kan niet worden gebruikt als een opslagapparaat.
• Dit apparaat ondersteunt het exFAT-bestandssysteem niet.
• Afhankelijk van sommige apparaten, is het mogelijk dat de volgende items niet herkend worden door dit apparaat.
• Externe HDD
• Kaartlezers
• Geblokkeerde apparaten
• USB-apparaten van het harde type
• USB-hub
• USB-verlengkabel
• iPhone/iPod/iPad
• Android-apparaat

Afspeelbare bestanden

Bestandsextensie Samplingfrequentie Bitrate
MP3 binnen 32 tot 48 kHz binnen 80 tot 320 kbps
WMA binnen 32 tot 48 kHz binnen 56 tot 128 kbps
OGG binnen 32 tot 48 kHz binnen 50 tot 500 kbps
FLAC binnen 32 tot 192 kHz binnen 500 tot 5000 kbps
WAV binnen 32 tot 48 kHz binnen 500 tot 5000 kbps

• Maximumaantal bestanden: minder dan 999
- Een beveiligd DRM (Digital Rights Management) bestand kan niet worden afgespeeld op het apparaat.
- Videobestanden in het USB-opslagapparaat kunnen niet afgespeeld worden.
- Afhankelijk van de prestaties van uw USB-apparaat, kan het afspelen niet goed werken.

Basisbediening

USB-bediening

1. Sluit het USB-apparaat aan op de USB-poort.
2. Selecteer de USB-functie door op FUNCTION op de afstandsbediening of F op de eenheid te drukken totdat de functie is geselecteerd.

Doel Handeling
Stop Druk op	■.
Afspelen Druk op	►/II.
Pauze	Druk tijdens het afspelen op►/II.
Naar het volgende/vorige bestand	Druk tijdens het afspelen op►►1 op de afstandsbediening om naar het volgende bestand te gaan.Druk in de eerste 2 seconden van het afspelen op I◄► op de afstandsbediening om naar het vorige bestand te gaan.Druk na 3 seconden van het afspelen op I◄► op de afstandsbediening om naar het begin van het bestand te gaan.
Zoeken naar een gedeelte binnen het bestand	Druk tijdens het afspelen op de knop I◄◄/►►1 en laat deze los op het punt dat u wilt beluisteren. (behalve FLAC en OGG-bestanden)
Herhaald of willekeurig afspelen	Druk herhaaldelijk op de toets REPEAT op de afstandsbediening. De volgende opties worden achtereenvolgens weergegeven in het display OFF →RPT 1 →RPT DIR (DIRECTORY) →RPT ALL → RANDOM.
Rechtstreeks bestanden selecteren	Druk op de cijfertoetsen op de afstandsbediening (0-9) om rechtstreeks naar het gewenste bestand te gaan.
Een map doorzoeken	Druk op FOLDER ∧ / ∨ op de afstandsbediening.

Doel Handeling
Afspelen hervatten	Deze eenheid onthoudt het nummer dat op dat moment werd afgespeeld voordat de functie werd gewijzigd of de eenheid werd uitgezet.

! Opmerking

Het hervattingspunt kan worden gewist wanneer u de stekker uit het stopcontact haalt of het USB-apparaat van de unit verwijderd.

Andere bewerkingen

DRC (Dynamic Range Control)

Voor een helder geluid bij een laag volume (alleen Dolby Digital). Gebruik de toets DRC om [DRC ON] in te stellen.

AV Sync

Wanneer u audiosignalen van de tv ontvangt, is het mogelijk dat het beeld en het geluid niet synchroon lopen. In dat geval kunt u met deze functie de vertragingstijd aanpassen.

1. Druk op AV SYNC.
2. Gebruik ◀◀◀/▶▶▶ om door de hoeveelheid vertraging, die u kunt instellen tussen 0 en 300 ms, omhoog en omlaag te scrollen.

! Opmerking

Deze functie werkt niet op de USB-functie.

Het geluid tijdelijk uitschakelen

Druk op MUTEX om het apparaat te dempen.

Zo kunt u het apparaat tijdelijk stilschakelen om bijvoorbeeld de telefoon op te nemen; hierbij knippert de indicatie "MUTE" op het beeldscherm.

Om het te annuleren, druk weer op MUTEX op de afstandsbediening of verander het volume.

Het bestand en de invoerbron weergeven

U kunt informatie weergeven uit de invoerbron door op INFO te drukken.

USB : Bestandsinformatie op een USB (MP3/WMA/OGG/FLAC/WAV)

OPTICAL/ARC/HDMI IN: audio-indeling, audiokanaal.

AUTO POWER AAN/UIT

Deze functie zet het apparaat automatisch aan/uit wanneer u de TV of het externe apparaat (DVD-speler, Blu-ray Disc Speler, enz.) dat via een optische kabel op deze speler is aangesloten, aan of uit zet.

Dit wordt alleen ondersteund bij OPTICAL- en LG TV-functies.

Deze functie schakelt iedere keer dat u op AUTO POWER duwt, in en uit.

! Opmerking

• Nadat het apparaat aangezet is met de functie AUTO POWER, zal dit automatisch uitgaan indien er gedurende een bepaalde tijdsperiode geen signaal is van de TV verbonden met LG Sound Sync (Optisch/Draadloos).
• Nadat het apparaat aangezet is met de functie AUTO POWER, zal dit automatisch uitgaan indien er gedurende een bepaalde tijdsperiode geen signaal is van het externe apparaat verbonden door een optische kabel.
• Indien u de speler direct heeft uitgezet, kan het niet automatisch meer aangezet worden met de AUTO POWER-functie. Echter de speler kan middels de AUTO POWER-functie aangezet worden wanneer het optische signaal na 5 seconden van geen signaal binnenkomt.
• Afhankelijk van het aangesloten apparaat is het mogelijk dat deze functie niet werkt.
• Deze speler kan in de Bluetooth-modus aangezet worden door de AUTO POWER-instelling, afhankelijk van het aangesloten Bluetooth-apparaat en dan wordt de LG TV-functie geselecteerd. In dit geval zal de speler automatisch uitgezet worden wanneer u de speler opnieuw opstart, het zal aangaan door de LG TV-functie.
• Als u AUTO POWER wilt gebruiken, dient SIMPLINK uitgeschakeld te zijn. Het duurt ongeveer 30 seconden om SIMPLINK aan of uit te schakelen.
• De AUTO POWER functie werkt niet wanneer dit apparaat is aangesloten op de TV d.m.v. de HDMI OUT aansluiting omdat het SIMPLINK signaal prioriteit heeft boven de AUTO POWER functie.

Wanneer het apparaat niet aangesloten is aan een extern apparaat of wanneer het gedurende 20 minuten niet gebruikt is, zal dit aparaat zichzelf uitzetten om het gebruik van elektriciteit te besparen.

Hetzelfde geldt ook voor dit apparaat, na 6 uur, omdat de hoofdeenheid via analoge invoer is verbonden met andere apparaten.

De sleeptimer instellen

Druk een paar keer op SLEEP om de gewenste tijdsduur (in minuten) te selecteren: DISPLAY OFF (scherm wordt uitgeschakeld) -> DIMMER (de lichtsterkte van het scherm wordt met de helft verminderd) -> Waarde slaaptimer -> Display aan

Om de resterende tijd te controleren drukt u op SLEEP.

Om de slaapfunctie te annuleren, drukt u een paar keer op SLEEP tot "10MIN" verschijnt. Druk daarna nog een keer op SLEEP terwijl "10MIN" te zien is.

! Opmerking

U kunt de resterende tijd controleren voordat het apparaat zichzelf uitschakelt. Als u op SLEEP drukt, verschijnt de resterende tijd op het beeldscherm.

LG Sound Sync

Sound Sync Wireless

U kunt sommige functies van dit apparaat bedienen met de afstandsbediening van uw TV met LG Sound Sync. Het is geschikt voor LG TV's die LG Sound Sync ondersteunen. Verzeker u van het logo van LG Sound Sync op uw TV.

De bedienbare functies van de afstandsbediening van de LG TV: volume harder/zachter, geluid dempen

Raadpleeg de gebruikershandleiding van uw TV voor informatie over LG Sound Sync.

Maak één van de volgende verbindingen, afhankelijk van de mogelijkheden van uw installatie.

! Opmerking

• U kunt ook de afstandsbediening van dit apparaat gebruiken terwijl u LG Sound Sync gebruikt. Als u de afstandsbediening van uw TV weer gebruikt, zal het apparaat synchroniseren met de TV.
• Wanneer de verbindingen mislukken, verzeker u er dan van dat de TV niets mankeert en zet hem uit.
• Verzeker u er bij gebruik van LG Sound Sync van dat dit apparaat en de verbindingen in onderstaande gevallen in orde zijn.
• Bij afsluiting van het apparaat.
• Bij het veranderen van de functie naar de andere functies.
• De optische kabel ontkoppelen.
• Bij het ontkoppelen van de draadloze verbinding door een onderbreking of een te grote afstand.
• De benodigde tijd om dit apparaat uit te zetten verschilt afhankelijk van uw TV wanneer u de functie AUTO POWER op AAN zet.

Met een draadverbinding

1. Verbind uw LG TV met het apparaat middels een optische kabel.

1. Stel LG Sound Sync (Optisch) in op de TV. Raadpleeg de gebruikershandleiding van de TV.

2. Zet het apparaat aan door op ⏻ (Stroom) op de afstandsbediening te drukken.

3. Selecteer de OPTICAL-functie met FUNCTION van de afstandsbediening of F op de eenheid totdat de functie is geselecteerd.

U zult "LG OPT" in het display zien als er een normale verbinding is tussen dit apparaat en uw tv.

Met een draadverbinding

1. Zet het apparaat aan door op ⏻ (Stroom) op de afstandsbediening te drukken.
2. Selecteer LG TV-functie met FUNCTION van de afstandsbediening of F op de eenheid totdat de functie is geselecteerd.
3. Stel LG Sound Sync (Draadloos) in op uw TV. Raadpleeg de gebruikershandleiding van de TV.
   "PAIRED" verschijnt gedurende 3 seconden in het display en dan ziet u "LG TV" in het display als er een normale verbinding is tussen dit apparaat en uw tv.

! Opmerking

Als u het apparaat direct uitgezet heeft door op ⏻ (Aan/Uit) te drukken, zal LG Sound Sync (Draadloos) ontkoppeld worden. Om deze functie opnieuw te gebruiken zult u de TV en het apparaat opnieuw met elkaar moeten verbinden.

Met behulp van Bluetooth technologie

Over Bluetooth

Bluetooth is een draadloze communicatietechnologie voor verbindingen op korte afstanden.

Het geluid kan onderbroken worden wanneer er storing optreedt met andere elektronische golven die op dezelfde frequentie lopen of als u Bluetooth-apparaten in andere kamers in de buurt verbindt.

Voor het aansluiten van afzonderlijke apparaten door middel van Bluetooth® draadloze technologie zijn geen kosten verschuldigd. Een mobiele telefoon met Bluetooth® draadloze technologie kan via de Cascade worden gebruikt als de verbinding via Bluetooth® draadloze technologie tot stand is gebracht.

Beschikbare apparaten: mobiele telefoon, MP3, laptop, PDA enz.

Bluetooth-profielen

Teneinde de Bluetooth® draadloze technologie te gebruiken, dienen apparaten in staat te zijn bepaalde profielen te interpreteren. Dit apparaat is compatibel met het volgende profiel.

Muziek luisteren die op een Bluetooth-apparaat is opgeslagen

Het apparaat en het Bluetooth-apparaat koppelen

Voordat u de procedure voor het koppelen van de apparaten start, moet u de Bluetooth-functie van het Bluetooth-apparaat inschakelen. Raadpleeg hiervoor de gebruikershandleiding die bij uw Bluetooth-apparaat is geleverd. Zodra de apparaten zijn gekoppeld, hoeft u deze procedure niet opnieuw uit te voeren.

1. Selecteer de Bluetooth-functie met FUNCTION van de afstandsbediening of F op de eenheid totdat de functie is geselecteerd. In het display verschijnt achtereenvolgens de tekst 'BT' en 'READY'.
2. Gebruik het Bluetooth-apparaat om de procedure voor het koppelen van de apparaten uit te voeren. Wanneer u het Bluetooth-apparaat gebruikt om dit apparaat te zoeken, verschijnt er mogelijk een lijst met gevonden apparaten in het display van het Bluetooth-apparaat, afhankelijk van het type Bluetooth-apparaat. Dit apparaat wordt weergegeven als 'LG SOUND BAR (XX:XX).

Opmerking

• XX:XX betekent de laatste 4 cijfers van het BT-adres. Indien uw speler bijvoorbeeld een BT-adres zoals 9C:02:98:4A:F7:08 heeft, zult u "LG SOUND BAR (F7:08)" op uw Bluetooth-apparaat zien.

• De manier van koppelen kan variëren afhankelijk van het type Bluetooth-apparaat. Voer de PIN code (0000) in wanneer nodig.

• Wanneer deze unit met succes is aangesloten op uw Bluetooth-apparaat, verschijnt 'PAIRED' op het displayvenster.

• Muziek luisteren Als u de muziek die u op het Bluetooth-apparaat hebt opgeslagen, wilt afspelen, raadpleegt u de gebruikershandleiding die bij uw Bluetooth-apparaat is geleverd.

Opmerking

- Wanneer u Bluetooth® technologie gebruikt, dient u een verbinding te maken tussen de unit en het Bluetooth apparaat terwijl de apparaten zo dicht mogelijk bij elkaar zijn en behoud deze afstand. Het is echter mogelijk dat het in onderstaand geval niet goed werkt:

• Er is een obstakel tussen de unit en het Bluetooth apparaat.
• Er is een apparaat dat dezelfde frequentie gebruikt met Bluetooth® technologie zoals medische uitrusting, een magnetron of een draadloos LAN apparaat.

- Deze eenheid ondersteunt het automatisch koppelen van Bluetooth. Maar het werkt niet in het volgende geval:

• Wanneer u dit apparaat opnieuw start.

• Wanneer u terugkeert naar de Bluetooth-functie na het gebruik van LG TV-functie.

• Het geluid wordt mogelijk onderbroken wanneer de verbinding storing ondervindt van andere elektronische golven.

• U kunt het Bluetooth-apparaat niet bedienen met dit apparaat.
• Het koppelen is beperkt tot één Bluetooth-apparaat per apparaat en het koppelen van verschillende apparaten wordt niet ondersteund.
• Het is mogelijk dat u, afhankelijk van het type apparaat, de Bluetooth-functie niet kunt gebruiken.
• U kunt met uw telefoon, MP3-speler, Notebook, enz., genieten van uw draadloze systeem.
• Hoe groter de afstand tussen de unit en het Bluetooth apparaat, hoe slechter de geluidskwaliteit wordt.
• De Bluetooth verbinding wordt verbroken wanneer de unit uitgezet wordt of wanneer het Bluetooth apparaat te ver van de unit af komt.
• Wanneer de Bluetooth verbinding ontkoppeld wordt, verbindt het Bluetooth apparaat dan opnieuw met de unit.
• Wanneer er geen Bluetooth-apparaat is verbonden, wordt het bericht 'READY' weergegeven in het display.

Het geluid regelen

Geluidseffect instellen

Dit systeem beschikt over een aantal vooraf gedefinieerde surround sound-velden. U kunt met de toets SOUND EFFECT de gewenste geluidsmodus selecteren.

Welke items er voor de equalizer worden weergegeven, is afhankelijk van de geluidsbronnen en -effecten.

Op het display	Beschrijving
STD (Standaard)	U geeft het geluid weer zonder equalizereffect.
NEWS	Met deze functie wordt het stemgeluid duidelijk weergegeven en wordt de kwaliteit van het stemgeluid verbeterd.
MUSIC	Hiermee krijgt u een comfortabele en natuurlijke geluidsweergave.
CINEMA	U kunt genieten van diepgaande omgevingsgeluiden, ofwel surround sound.
SPORTS	Hiermee kunt u van dynamischer geluid genieten.
BASS	De BASS is Bass Blast. U kunt tijdens het afspelen de hoge tonen, lage tonen en het surround sound-effect versterken.

! Opmerking

• In bepaalde surroundmodi geven sommige luidsprekers geen geluid of een zacht geluid weer. Dit is afhankelijk van de surroundmodus en de audiobron. Dit duidt niet op een defect.
• Mogelijk moet u de surroundmodus resetten nadat u een andere invoer hebt gekozen en soms zelfs nadat de soundtrack is gewijzigd.
• Omdat dit apparaat een exclusief geluidseffect voor het FLAC-bestand heeft, wordt tijdens het afspelen van het FLAC-bestand het geluidseffect gestabiliseerd.

Pas het volumeniveau automatisch aan

Dit apparaat ondersteunt de functie Autovolume dat het volumeniveau automatisch aanpast.

Als het volume te hard of te zacht is drukt u op AUTO VOLUME op de afstandsbediening. Op deze manier kunt u van het geluid genieten op het juiste volumeniveau. Om deze functie te annuleren drukt u opnieuw op de knop.

De niveau-instellingen voor de woofer aanpassen

U kunt het geluidsniveau van de woofer aanpassen van -40 dB naar 6 dB.

1. Druk op WOOFER LEVEL.
2. Druk op VOL +/— om het geluidsniveau van de woofer aan te passen.

Een tv bedienen met de bijgeleverde afstandsbediening

U kunt de onderstaande toetsen gebruiken voor de bediening van uw tv.

Toets Bewerking
MUTEX	Schakel het geluid van de tv aan of uit.
AV/INPUT	Schakelen tussen de invoerbron tv en andere invoerbronnen.
○ (TV AAN/UIT) De	tv in- en uitschakelen.
VOL +/—	Het volume van de tv aanpassen.
PR/CH ∧ / V	Door de kanalen in het geheugen scannen.

! Opmerking

• Afhankelijk van het apparaat dat wordt aangesloten, is het mogelijk dat u bepaalde toetsen niet kunt gebruiken voor de bediening van uw tv.
• Met de afstandsbediening van het apparaat kunt u basisbedieningen van uw TV uitvoeren. Gebruik de afstandsbediening van uw TV voor toegang tot geavanceerde bedieningen van uw TV.

De afstandsbediening instellen voor de bediening van uw tv

U kunt uw tv bedienen met de bijgeleverde afstandsbediening.

Als de tv wordt vermeld in de onderstaande tabel, geeft u de juiste code voor de fabrikant op.

1. Houd de toets ⏻ (TV AAN/UIT) ingedrukt en gebruik de cijfertoetsen om de code voor de fabrikant van uw tv op te geven (zie de onderstaande tabel).

Fabrikant Codenummer
LG 1(Default), 2
Zenith 1, 3, 4
GoldStar 1, 2
Samsung 6, 7
Sony 8, 9
Hitachi	4

1. Laat de toets ⏻ (TV AAN/UIT) los om de instelling te voltooien.

Afhankelijk van uw tv is het mogelijk dat de toetsen of een deel van de toetsen op de afstandsbediening niet kunnen worden gebruikt voor uw tv, zelfs niet nadat u de juiste code voor de fabrikant hebt opgegeven. Wanneer u de batterijen van de afstandsbediening vervangt, wordt de opgegeven code mogelijk hersteld naar de standaardinstelling. Geef in dat geval nogmaals de juiste code op.

Problemen oplossen

PROBLEEM	OORzAAK & CORRECTIE
Het apparaat werkt niet goed.	Zet de stroom van zowel dit apparaat als het aangesloten externe apparaat uit (TV, woofer, DVD-speler, versterker, enzovoort) en zet het apparaat weer aan.Ontkoppel het netsnoer van zowel dit apparaat als het aangesloten externe apparaat (TV, woofer, DVD-speler, versterker, enzovoort) en probeer opnieuw een verbinding tot stand te brengen.
Geen stroom	De stekker zit niet in het stopcontact.Sluit de netkabel aan op een stopcontact.van het apparaat door een ander elektronisch apparaat te bedienen.
Geen geluid	Foute invoerbron gekozen.Controleer de invoerbron en kies de juiste invoerbron.De stil-functie is geactiveerd.Druk MUTEN of pas het volume aan om de stil-functie te annuleren.
Er komt geen geluid uit de woofer	De stroomkabel van de subwoofer is niet aangesloten.Steek de stroomkabel op veilige wijze in het stopcontact.De koppeling tussen de eenheid en de luidspreker is verbroken.Verbind de eenheid en de subwoofer. (Zie pagina 12).
Geen weergave	De DISPLAY OFF-functie is geactiveerd.Druk herhaaldelijk opSLEEPom de functie te annuleren. (Zie pagina 20).
De afstandsbediening werkt niet goed.	De afstandsbediening bevindt zich te ver van het apparaat.Gebruik de afstandsbediening binnen een afstand van ongeveer 7 m van het apparaat.Er bevindt zich een obstakel tussen de afstandsbediening en het apparaat.Verwijder het obstakel.De batterij van de afstandsbediening is leeg.Vervang de batterijen.
De AUTO POWER-functie werkt niet.	Controleer de status van SIMPLINK en zet SIMPLINK uit.Afhankelijk van het aangesloten apparaat is het mogelijk dat deze functie niet werkt.
Wanneer u vindt dat het geluid uit het apparaat te laag is.	Controleer de onderstaande gegevens en stel het apparaat overkomstig deze gegevens af.Schakel met de afstandsbediening stand [ON] van de DRC-functie op stand [OFF].Met de geluidsbar op de TV aangesloten, verandert u de AUDIO DIGITAL OUT (DIGITALE AUDIO-UITGANG) instellingen op het instelmenu van de TV van [PCM] naar [AUTO] of [Bitstream].Met de geluidsbar op de TV aangesloten, verandert u de AUDIO DIGITAL OUT (DIGITALE AUDIO-UITGANG) instellingen op het instelmenu van de Player van [PCM] naar [PRIMARY Pass-Through] of [Bitstream].Verander Audio DRC-instelling op het instelmenu van de Player naar de stand [OFF].

Specifications

NB5540 / NB5540D

Algemeen (NB5540 / NB5540D)
Vereisten AC-adapter Raadpleeg het hoofdlabel op de eenheid.
Stroomverbruik Raadpleeg het hoofdlabel op de eenheid.
Afmetingen (B x H x D) (1020 x 35 x 82) mm
Netto gewicht (circa) 1,86 kg
Bedrijfstemperatuur 5 °C tot 35 °C (41 °F tot 95 °F)
Bedrijfsvochtigheid 5 % tot 90 %
Ingangen/uitgangen
OPT. IN 3 V (p-p), optische aansluiting x 1
PORT. IN 0,5 Vrms (3,5mm-stereo-aansluiting) x 1
HDMI IN 19 pins (type A, HDMITM-connector) x 1
HDMI OUT 19 pins (type A, HDMITM-connector) x 1
Beschikbare Digitale Invoer Audio Sampling Frequency	32 kHz, 44,1 kHz, 48 kHz, 96 kHz
USB
Versie 1,1
Voeding via bus 5 V	--- 500 mA
Versterker
Totaal 320 W
Voor	40 W x 2 (8 Ω bij 1 kHz)
Surround	40 W x 2 (8 Ω bij 1 kHz)
Subwoofer	160 W (3 Ω bij 80 Hz)
THD (totale harmonische vervorming)	10 %
Draadloze subwoofer (S54A1-D)
Stroomvereisten	Raadpleeg het hoofdlabel op de subwoofer.
Stroomverbruik Raadpleeg het hoofdlabel op de subwoofer.
Type	1-weg 1 luidspreker
Impedantie	3 Ω
Gewogen Ingangsvermogen	160 W
Max. ingangsvermogen	320 W
Afmetingen (B x H x D) (296 x 332 x 296) mm
Netto gewicht (Circa)	7,6 kg

• De vormgeving en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

NB4540 / NB4540D

Algemeen (NB4540 / NB4540D)
Vereisten AC-adapter Raadpleeg het hoofdlabel op de eenheid.
Stroomverbruik Raadpleeg het hoofdlabel op de eenheid.
Afmetingen (B x H x D) (840 x 35 x 82) mm
Netto gewicht (circa) 1,55 kg
Bedrijfstemperatuur 5 °C tot 35 °C (41 °F tot 95 °F)
Bedrijfsvochtigheid 5 % tot 90 %
Ingangen/uitgangen
OPT. IN 3 V (p-p), optische aansluiting x 1
PORT. IN 0,5 Vrms (3,5mm-stereo-aansluiting) x 1
HDMI IN 19 pins (type A, HDMITM-connector) x 1
HDMI OUT 19 pins (type A, HDMITM-connector) x 1
Beschikbare Digitale Invoer Audio Sampling Frequency	32 kHz, 44,1 kHz, 48 kHz, 96 kHz
USB
Versie 1,1
Voeding via bus 5 V	--- 500 mA
Amplifier
Totaal 320 W
Voor	40 W x 2 (8 Ω bij 1 kHz)
Surround	40 W x 2 (8 Ω bij 1 kHz)
Subwoofer	160 W (3 Ω bij 80 Hz)
THD (totale harmonische vervorming)	10 %
Draadloze subwoofer (S44A1-D)
Stroomvereisten	Raadpleeg het hoofdlabel op de subwoofer.
Stroomverbruik Raadpleeg het hoofdlabel op de subwoofer.
Type	1-weg 1 luidspreker
Impedantie	3 Ω
Gewogen Ingangsvermogen	160 W
Max. ingangsvermogen	320 W
Afmetingen (B x H x D) (221 x 351,5 x 281) mm
Netto gewicht (Circa)	7,32 kg

• De vormgeving en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Handelsmerken en licenties

Geproduceerd onder licentie van Dolby Laboratories. Dolby en de dubbele D zijn handelsmerken van Dolby Laboratories.

Voor DTS-octrooien, zie http://patents.dts.com. Geproduceerd onder licentie van DTS Licensing Limited. DTS, het beeldmerk & DTS en het beeldmerk gezamelijk zijn geregistreerd als handelsmerken, en DTS 2.0 Channel is een handelsmerk van DTS, Inc c DTS, Inc. Alle rechten zijn voorbehouden.

Bluetooth® draadloze technologie is een systeem dat radioverbinding toestaat tussen elektronische apparaten.

Wanneer u een apparaat aansluit via de draadloze Bluetooth®-technologie, brengt dit geen extra kosten met zich mee. Een mobiele telefoon die is voorzien van de draadloze Bluetooth®-technologie, kan worden bediend via de Cascade als er via de draadloze Bluetooth®-technologie een verbinding tot stand is gebracht.

Het woordmerk Bluetooth® en de logo's van Bluetooth® zijn eigendom van Bluetooth SIG, Inc. en LG Electronics gebruikt deze items onder licentie.

De overige handelsmerken en merknamen zijn eigendom van hun respectieve eigenaren.

HDMI, het HDMI-logo en High-Definition Multimedia Interface zijn handelsmerken of gedeponeerde handelsmerken van HDMI Licensing LLC.

Onderhoud

Omgaan met het apparaat

Het apparaat verzenden

Bewaar de originele verzenddoos en verpakkingsmaterialen. Als u het apparaat moet verzenden, kunt u het apparaat voor een maximale bescherming weer inpakken zoals het oorspronkelijk in de fabriek is gedaan.

Houd het oppervlak van de behuizing schoon

• Gebruik geen vluchtige stoffen, zoals insecticiden, in de buurt van het apparaat.
• Als u druk uitoefent wanneer u het apparaat afneemt, kan het oppervlak beschadigd raken.
• Zorg dat de behuizing niet langdurig in aanraking komt met rubberen of plastic producten.

Het apparaat reinigen

Gebruik een zachte, droge doek om het apparaat te reinigen. Als de oppervlakken extreem vuil zijn, gebruikt u een zachte doek met een milde zeepoplossing. Gebruik geen sterke oplosmiddelen als alcohol, benzine of thinner. Deze producten kunnen het oppervlak van het apparaat beschadigen.

LG

Life's Good

UPORABNIŠKI PRIROČNIK

4.1 -kanalni

Hi-Fi Sound

Bar

Pred uporabo skrbno preberite ta priročnik in ga shranite za bodočo referenco.
