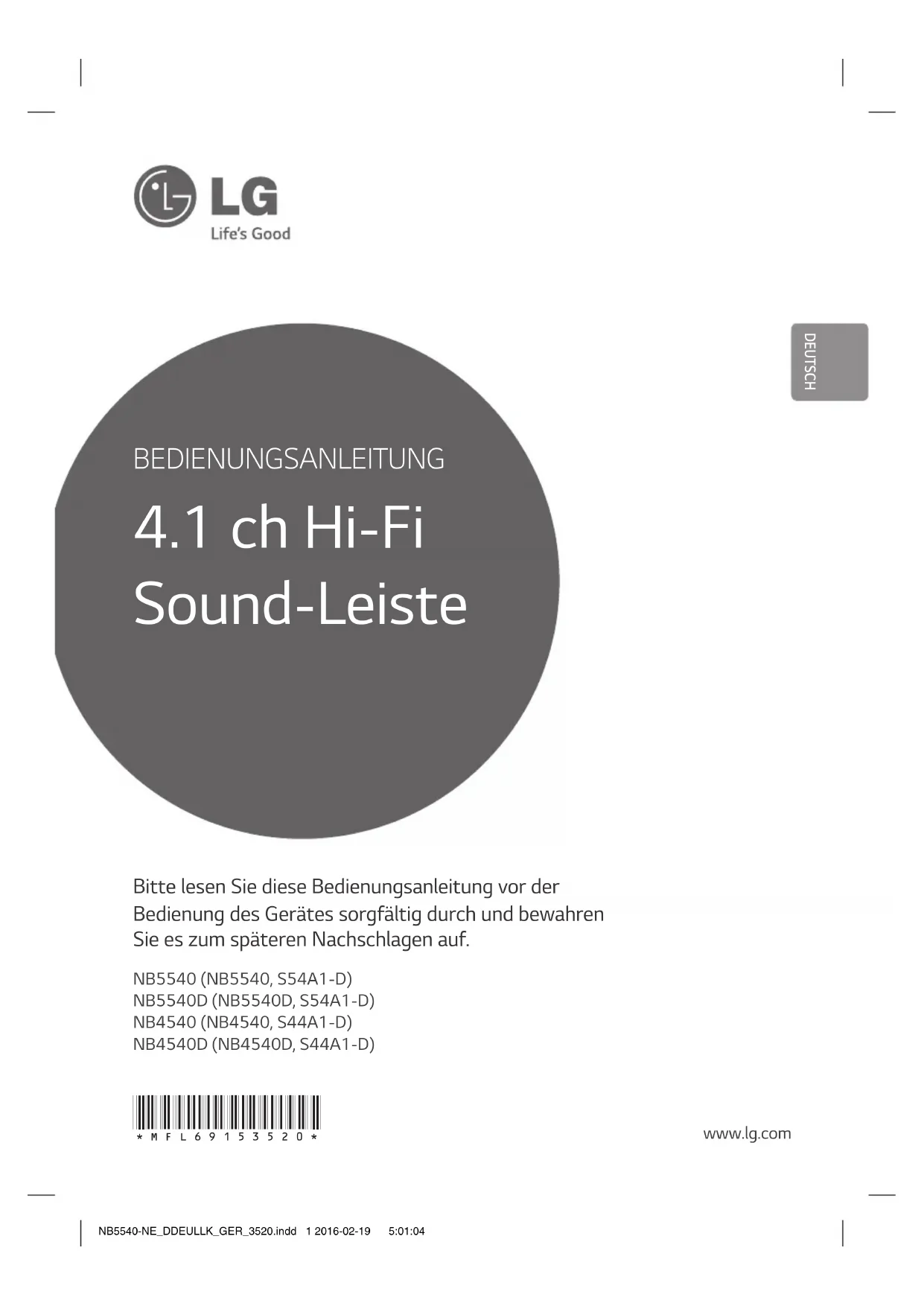

BEDIENUNGSANLEITUNG NB4540 LG

Sound-Leiste DEUTSCH www.lg.com *MFL69153520* NB5540-NE_DDEULLK_GER_3520.indd 1 2016-02-19 5:01:041 Erste Schritte Erste Schritte2 Erste Schritte

Sicherheitshinweise VORSICHT

VORSICHT: ZUR VERMEIDUNG VON

STROMSCHLÄGEN DIE ABDECKUNG (BZW. RÜCKWAND) NICHT ABNEHMEN. ES BEFINDEN SICH

KEINE VOM BENUTZER ZU WARTENDEN BAUTEILE

IM INNERN. WARTUNGSARBEITEN NUR VON

FACHPERSONAL DURCHFÜHREN LASSEN. Das Blitzsymbol innerhalb eines gleichseitigen Dreiecks warnt den Benutzer vor nicht isolierter gefährlicher Spannung im Innern des Produktgehäuses, die so stark sein kann, dass für Personen die Gefahr von Stromschlägen besteht. Das Ausrufungszeichen innerhalb eines gleichseitigen Dreiecks weist den Benutzer auf wichtige Anleitungen zu Betrieb und Wartung in der mit dem Gerät gelieferten Literatur hin.

ACHTUNG: ZUR VERMEIDUNG VON BRÄNDEN

ODER STROMSCHLÄGEN DAS GERÄT NIEMALS REGEN ODER FEUCHTIGKEIT AUSSETZEN. VORSICHT: Das Gerät sollte keinem Wasser ausgesetzt werden (Tropf- oder Spritzwasser) und es sollten keine mit Flüssigkeiten gefüllte Behälter auf das Gerät gestellt werden, wie z. B. Vasen. ACHTUNG: Das Gerät nicht an einem beengten Ort einbauen, wie z. B. in einem Bücherregal o.ä. VORSICHT: Belüftungsönungen dürfen nicht verdeckt werden. Das Gerät muss gemäß den Richtlinien des Herstellers aufgestellt werden. Schlitze und Önungen im Gehäuse dienen zur Belüftung, gewährleisten einen ordnungsgemäßen Betrieb des Produktes und schützen das Gerät vor Überhitzung. Die Önungen dürfen nicht durch z. B. Aufstellen auf einem Bett, Sofa, Teppich oder ähnlichen Untergründen verdeckt werden. Dieses Produkt sollte nicht in einen eingelassenen Bereich, wie z. B. einem Bücherschrank oder einem Regal, aufgestellt werden, falls keine ausreichende Belüftung gewährleistet werden kann oder die Richtlinien des Herstellers nicht befolgt werden können. VORSICHTSHINWEISE zum Netzkabel Die meisten Geräte sollten an einen eigenen Stromkreis angeschlossen werden. D. h. eine einzelne Steckdose, an die ausschließlich das jeweilige Gerät angeschlossen wird und die keine weiteren Steckdosen oder Zweigschaltkreise besitzt. Beachten Sie hierzu die technischen Daten des Gerätes in diesem Benutzerhandbuch. Steckdosen niemals überlasten. Überlastete, lockere oder beschädigte Steckdosen, Verlängerungskabel, beschädigte Stromkabel oder rissige Leitungsisolationen bergen Gefahren und können Stromschläge oder Brände verursachen. In diesen Fällen besteht die Gefahr von Stromschlägen oder Bränden. Überprüfen Sie regelmäßig die Kabel des Gerätes. Bei Schäden oder Verschleiß das entsprechende Kabel abziehen, das Gerät nicht mehr verwenden und das Kabel von einem zugelassenen Kundendienst durch ein gleichwertiges Kabel ersetzen lassen. Vermeiden Sie eine unsachgemäße physikalische oder mechanische Nutzung des Stromkabels, wie z. B. Verdrehen, Knicken, Zerstechen, Einklemmen in einer Tür oder Darauftreten. Achten Sie besonders auf Stecker, Steckdosen und auf die Punkte, an denen das Kabel aus dem Gerät heraustritt. Das Netzkabel beim Abziehen immer am Netzstecker selbst festhalten. Die Steckdose sollte stets gut erreichbar sein. HINWEIS: Angaben zur Geräteidentizierung und zur Konformität/Sicherheit nden Sie auf dem Hauptetikett an der Unterseite des gerätes. NB5540-NE_DDEULLK_GER_3520.indd 2 2016-02-19 5:01:05Erste Schritte 3 Erste Schritte

Dieses Gerät besitzt eine tragbare Batterie oder Akku-Batterie. Sicherheitshinweise zum Herausnehmen der Batterie aus dem Gerät: Führen Sie zum Herausnehmen der alten Batterie bzw. das Batteriepakets die Einzelschritte zum Einlegen der Batterie in umgekehrter Reihenfolge durch. Um eine Gefährdung der Umwelt sowie mögliche Gesundheitsgefährdungen von Menschen und Tieren zu vermeiden, sollten Altbatterien in einen geeigneten Behälter einer Sammelstelle gegeben werden. Altbatterien niemals zusammen mit dem Hausmüll entsorgen. Bitte geben Sie Altbatterien an einer kostenlosen Sammelstelle für Batterien und Akku-Batterien ab. Die Batterie keiner extremen Hitze aussetzen, wie z. B. direkte Sonneneinstrahlung, Feuer o. ä. Entsorgung Ihrer Altgeräte

1. Das durchgestrichene Symbol eines

fahrbaren Abfallbehälters weist darauf hin, dass Elektro- und Elektronik-Produkte (WEEE) getrennt vom Hausmüll entsorgt werden müssen.

2. Alte elektrische Produkte können gefährliche

Substanzen enthalten, die eine korrekte Entsorgung dieser Altgeräte erforderlich machen, um schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit zu vermeiden. Ihre ausgedienten Geräte können wiederverwendbare Teile enthalten, mit denen möglicherweise andere Produkte repariert werden können, aber auch sonstige wertvolle Materialien enthalten, die zur Schonung knapper Ressourcen recycelt werden können.

3. Sie können Ihr Gerät entweder in den Laden

zurückbringen, in dem Sie das Produkt ursprünglich erworben haben oder Sie kontaktieren Ihre Gemeindeabfallstelle für Informationen über die nächstgelegene autorisierte WEEE Sammelstelle. Die aktuellsten Informationen für Ihr Land finden Sie unter www.lg.com/global/recycling Entsorgen von alten Akkus

1. Dieses Symbol kann mit den chemischen

Symbolen für Quecksilber (Hg), Kadmium (Cd) oder Blei (Pb) kombiniert sein, wenn die Akkus mehr als 0,0005 % Quecksilber, 0,002 % Kadmium oder 0,004 % Blei enthalten.

2. Akkus müssen immer getrennt vom

Hausmüll in staatlichen oder kommunalen Sammeleinrichtungen und entsprechend den geltenden Vorschriften entsorgt werden.

3. Durch eine vorschriftsmäßige Entsorgung

Ihrer alten Akkus können schädliche Auswirkungen auf Mensch, Tier und Umwelt vermieden werden.

4. Ausführliche Informationen zur Entsorgung

von alten Akkus erhalten Sie bei den lokalen Behörden, der Entsorgungseinrichtung oder dem Fachhändler, bei dem Sie das Produkt erworben haben. (http://www.lg.com/ global/sustainability/environment/take-back- recycling/global-network-europe) NB5540-NE_DDEULLK_GER_3520.indd 3 2016-02-19 5:01:05Erste Schritte4 Erste Schritte

Hinweis für Europa Hiermit erklärt LG Electronics, dass diese(s) Produkt(e) die grundlegenden Anforderungen und die sonstigen Bestimmungen der Richtlinien 1999/5/EC. Eine Kopie der DoC (Konformitätserklärung) erhalten Sie unter der folgenden Adresse. Kontaktbüro für die Regelbefolgung dieses Produktes: LG Electronics Inc. EU Representative, Krijgsman 1, 1186 DM Amstelveen, The Netherlands

Bitte beachten Sie, dass dies KEIN Ansprechpartner für den Kundendienst ist. Informationen zu Kundedienstleistungen nden Sie auf der Garantiekarte oder beim Händler, bei dem Sie dieses Gerät erworben haben. Nur für den Gebrauch in geschlossenen Räumen. Erklärung zur HF-Strahlenbelastung Dieses Gerät sollte in einem Mindestabstand von 20 cm zwischen Sender und Körper aufgestellt und betrieben werden. NB5540-NE_DDEULLK_GER_3520.indd 4 2016-02-19 5:01:06Inhaltsverzeichnis 5

Inhaltsverzeichnis 1 Erste Schritte 2 Sicherheitshinweise 6 Inhaltsverzeichnis 6 Einführung 6 – In dieser Bedienungsanleitung verwendete Symbole 6 Zubehör 7 Fernbedienung 8 Bedienungsfeld 8 Rückseite 9 Soundbar installieren 10 Wandmontage des Hauptgerätes 2 Anschlüsse 12 Anschluss des Netzadapters 12 Drahtloser Subwoofer Verbindung 13 Anschließen an das Fernsehgerät 13 – Bei Benutzung eines optischen Kabels 14 – Verwendung eines HDMI-Kabels 14 – Genießen Sie eine hervorragende Sound-Übertragung durch den Sound-Bar 14 – Was bedeutet SIMPLINK? 15 – ARC-Funktion (Audio-Rückkanal) 15 – Weitere Informationen zu HDMI 16 Anschluss von Zusatzgeräten 16 – HDMI-Anschluss 17 – PORT. (Tragbar) IN-Anschluss 17 – OPTICAL IN-Anschluss 17 – USB-Anschluss 18 – Kompatible USB-Geräte 18 – Anforderungen an USB-Geräte 18 – Spielbare Dateien 3 Bedienung 19 Grundfunktionen 19 – USB-Bedienung 19 Weitere Funktionen 19 – DRC (Steuerung des Dynamikbereichs) 19 – AV Sync 19 – Ton vorübergehend stummschalten 19 – Datei und Eingangsquelle anzeigen 20 – AUTO POWER Ein/Aus 20 – AUTOMATISCHE ABSCHALTUNG 20 – Einstellen des Sleep-Timers 21 – LG Sound Sync 22 Verwendung der Bluetooth-Technologie 23 – Musik vom Bluetooth-Gerät hören 24 Klangeinstellungen 24 – Einstellung Sound-Effekt 24 – Automatische Lautstärkenregelung 24 – Klangpegel des Subwoofers einstellen 25 Bedienung eines Fernsehgerätes über die mitgelieferte Fernbedienung 25 – Fernbedienung zur Bedienung Ihres Fernsehgerätes einstellen 4 Fehlersuche 26 Fehlersuche 5 Anhang 27 Technische Daten 29 Marken und Lizenzen 29 Wartung 29 – Umgang mit dem Gerät NB5540-NE_DDEULLK_GER_3520.indd 5 2016-02-19 5:01:06Erste Schritte6Erste Schritte

Inhaltsverzeichnis Automatisches Ausschalten Dieses Gerät schaltet sich zum Einsparen von Energie selbsttätig aus. Anschluss für tragbare Geräte Wiedergabe von Musik auf Ihrem tragbaren Gerät. (zum Beispiel für MP3s oder Notebooks) ez-Setup (einfach) für Lautsprecher Genießen Sie den Sound aus Fernseher, DVD oder Digitalgerät über den lebendigen 4.1 ch-Modus. LG Sound Sync Einstellung der Lautstärke dieses Gerätes über die Fernbedienung Ihres LG Fernsehgerätes, falls dieses LG Sound Sync unterstützt. Einführung In dieser Bedienungsanleitung verwendete Symbole

Hinweis Weist auf besondere Funktionen des Gerätes hin.

Vorsicht Vorsichtshinweise zur Vermeidung möglicher Beschädigungen. Zubehör Bitte prüfen Sie den Lieferumfang auf Vollständigkeit.Änderungen an Ausführung und technischen Daten der Zubehörteile sind ohne Vorankündigung vorbehalten.Fernbedienung (1) Batterien (2)Netzadapter (1) Netzkabel (1)Kabelbinder zum Zusammenbinden von Kabeln (2)USB-Invertieradapter (1) Wandhalterung (2) Montageanleitung für Wandhalterung (1)Schrauben (2)NB5540-NE_DDEULLK_GER_3520.indd 6 2016-02-19 5:01:07Erste Schritte 7 Erste Schritte

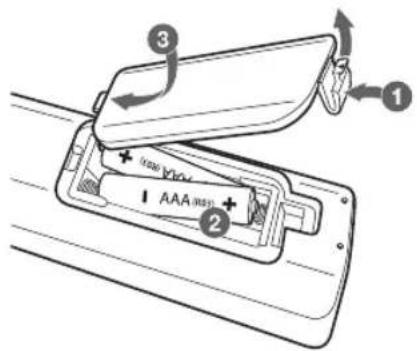

Fernbedienung Austauschen der Batterie Nehmen Sie die Batterieklappe von der Rückseite der Fernbedienung ab und legen Sie zwei R03- Batterien (Größe AAA) mit der richtigen Polung und ein.

(Power) : Schaltet das Gerät EIN und AUS. FUNCTION : Funktion und Eingangsquelle auswählen. FOLDER W/S : Sucht nach einem Ordner auf dem USB-Gerät. OPTICAL : Eingangsquelle auf optisch direkt einstellen. MUTE

: Lautstärke der Lautsprecher einstellen.

• • • • • • • • • AUTO POWER : Aktiviert/deaktiviert die AUTO POWER-Funktion. (Bezieht sich auf Seite 20) AV SYNC : Ton und Bild synchronisieren. INFO : Zeigt die Information der Datei oder der Eingangsquelle an. REPEAT : Dateien mehrmals oder in zufälliger Reihenfolge wiedergeben. C/V (Überspringen/Suchlauf) : - Schneller Vor- oder Rücklauf wird übersprungen. - Sucht nach einem Teil in der Datei.

(Stopp) : Wiedergabe anhalten. d/M (Wiedergabe/Pause) : Wiedergabe starten. / Wiedergabe unterbrechen. SOUND EFFECT : Auswahl eines Klangmodus. AUTO VOLUME : Aktivierung/Deaktivierung des AUTO VOLUME-Modus. WOOFER LEVEL : Lautstärkepegel für den Subwoofer einstellen.

• • • • • • • • • Nummerntasten 0 bis 9 : Wählt direkt eine Datei aus. DRC : Aktiviert/deaktiviert die DRC-Funktion. SLEEP : Das Gerät kann zu einer festgelegten Zeit automatisch ausgeschaltet werden.

• • • • • • • • • Steuertasten für das Fernsehgerät : Siehe Seite

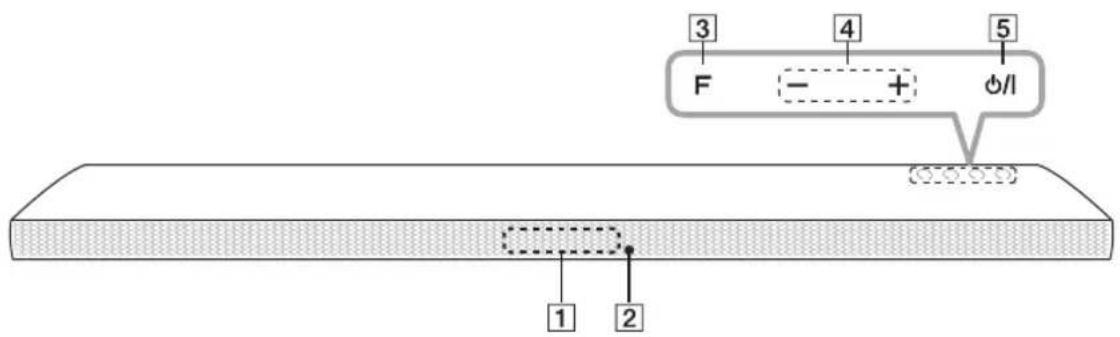

Fernbedienungssensor Standby-LED Im Standby-Modus leuchtet diese LED rot.

F (Funktion) Auswahl der Funktion und Eingangsquelle.

p/o (Lautstärke) Einstellen der Lautstärke.

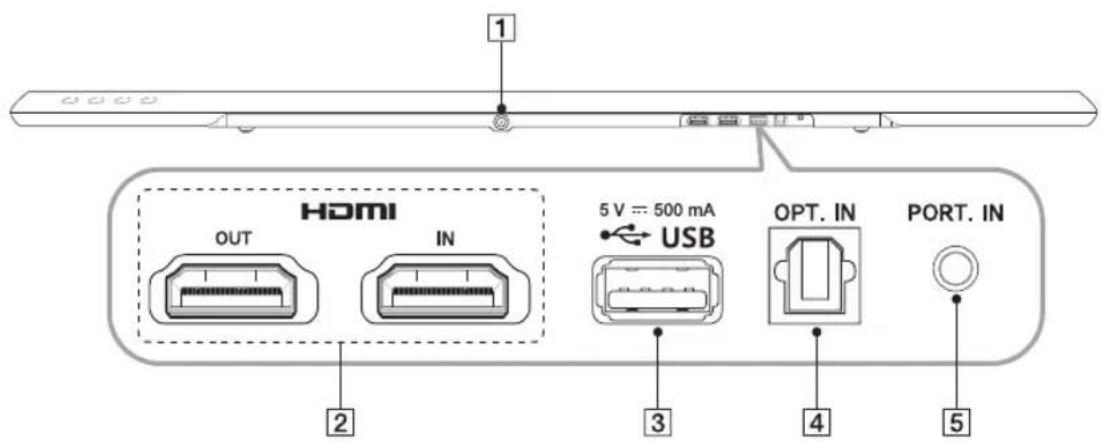

HDMI IN / OUT : HDMI-Eingang/-Ausgang

OPT. IN : Optischer Eingang

PORT. IN : Portable-Eingang Rückseite NB5540-NE_DDEULLK_GER_3520.indd 8 2016-02-19 5:01:09Erste Schritte 9 Erste Schritte

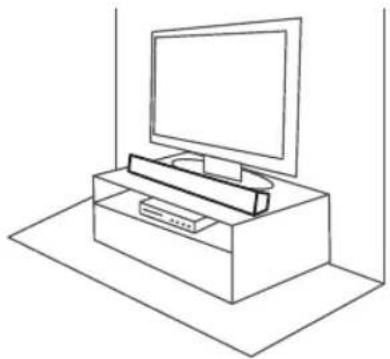

Soundbar installieren Sie können den Ton hören, indem Sie das Gerät mit einem anderen Apparat verbinden: Fernseher, Blu- ray- DVD- Spieler usw. Stellen Sie das Gerät vor den Fernseher und verbinden Sie es mit dem Apparat Ihrer Wahl. (Bezieht sich auf Punkt 13 - 18) Für die bestmögliche Drahtlosverbindung wie etwa Bluetooth oder drahtloser Subwoofer sollten Sie das Gerät nicht in einem Metallgestell positionieren, da die Drahtlosverbindung über ein Modul am Boden des Gerätes aufgebaut wird.

Vorsicht NB5540-NE_DDEULLK_GER_3520.indd 9 2016-02-19 5:01:09Erste Schritte10 Erste Schritte

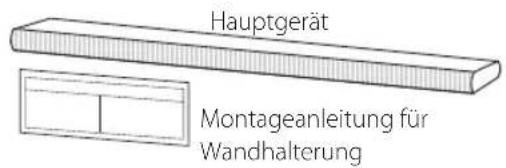

Wandmontage des Hauptgerätes Sie haben die Möglichkeit, das Hauptgerät an einer Wand zu montieren. Montagematerialien Hauptgerät Montageanleitung für Wandhalterung Schrauben Schrauben (A) Wandstecker Wandhalterung (nicht enthalten) Für die Nutzung einer USB-Verbindung sollte der mitgelieferte USB-Invertieradapter vor der Montage des Gerätes an der Wand angeschlossen werden.

1. Richten Sie die UNTERKANTE des Fernsehgerätes

an der Montageschablone der Wandhalterung mit der Unterkante des Fernsehgerätes aus und befestigen Sie das Gerät an dieser Position.

2. Verwenden Sie zur Wandmontage (Beton)

Dübel. Zur Montage müssen einige Löcher in die Wand gebohrt werden. Eine Montageschablone (Montageanleitung für Wandhalterung) für die Bohrungen ist im Lieferumfang enthalten. Nehmen Sie Anhand der Schablone die Bohrungen vor.

3. Entfernen Sie die Montageschablone der

Wandhalterung. NB5540-NE_DDEULLK_GER_3520.indd 10 2016-02-19 5:01:10Erste Schritte 11 Erste Schritte

4. Fixieren Sie die Halterungen mithilfe der

Schrauben (A) wie in unten gezeigter Abbildung demonstriert. Die für die Montage des Gerätes benötigten Schrauben (A) und Wanddübel sind nicht im Lieferumfang enthalten. Für die Montage empfehlen wir eine Hilti (HUD-1 6 x 30).

5. Positionieren Sie das Gerät so über den

Halterungen, dass die Schraubenlöcher auf dem Boden des Gerätes übereinander liegen.

6. Ziehen Sie die Schrauben des Gerätes fest an.

Um das Gerät aus den Halterungen zu lösen, führen Sie die Montageanleitung in umgekehrter Reihenfolge durch.

Dieses Gerät sollte nicht falsch herum aufgestellt werden. Ansonsten besteht die Gefahr von Schäden an den Bauteilen des Gerätes oder von Verletzungen.

Zur Vermeidung von Schäden am Gerät nicht an das Gerät hängen.

Montieren Sie das Gerät fest an der Wand, um ein Herunterfallen zu vermeiden. Sollte das Gerät herunterfallen, besteht die Gefahr von Verletzungen oder Schäden am Gerät.

Stellen Sie bei der Montage des Gerätes an einer Wand sicher, dass Kinder nicht an den Anschlusskabeln ziehen können und das Gerät möglicherweise herunterfällt.

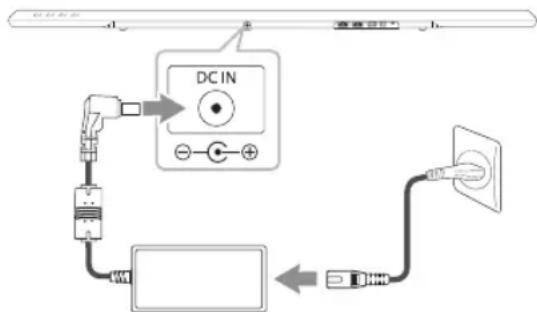

Anschluss des Netzadapters

1. Das mitgelieferte Netzkabel an den Netzadaper

2. Schließen Sie das Kabel des Netzadapters am

Adaptereingang DC.IN an.

3. Das Netzkabel in eine Steckdose stecken.

Verwenden Sie ausschließlich den mit diesem Gerät mitgelieferten Netzadapter. Verwenden Sie keinen Netzadapter von einem anderen Gerät oder Hersteller. Die Verwendung eines anderen Netzkabels oder -adapters kann das Gerät beschädigen und Ihre Garantie aufheben.

Vorsicht Drahtloser Subwoofer Verbindung LED-Anzeige des Funk-Subwoofers LED-Farbe Funktion Gelb-grün (blinkend) Es wird versucht, die Verbindung herzustellen. Gelb-grün Die Verbindung ist hergestellt. Rot Der drahtlose Subwoofer bendet sich im Standby- Modus oder die Verbindung ist fehlgeschlagen. Aus (keine Anzeige) Das Kabel des Funk-Subwoofers ist nicht verbunden. Werkseinstellung der Kennung des Funk-Subwoofers

1. Schließen Sie das Netzkabel des Funk-

Subwoofers an die Steckdose an.

2. Schalten Sie das Hauptgerät ein: Die Verbindung

zwischen Hauptgerät und Funk-Subwoofer wird automatisch hergestellt. Funkverbindung manuell herstellen Wenn die Verbindung nicht erstellt werden konnte, leuchtet entweder die rote oder blinkt die gelb- grüne LED des drahtlosen Subwoofers und der Subwoofer gibt keine Töne aus. Um diese Störung zu beheben, gehen Sie wie folgt vor.

1. Stellen Sie die Lautstärke auf dem Hauptgerät

”VOL MIN” wird auf dem Display angezeigt.

(Mute) auf der Fernbedienung mindestens drei Sekunden lang gedrückt.

“W RESET” wird auf dem Display angezeigt. NB5540-NE_DDEULLK_GER_3520.indd 12 2016-02-19 5:01:11Anschlüsse 13Anschlüsse 3. Wenn die LED auf dem drahtlosen Subwoofer bereits gelb-grün blinkt, können Sie diesen Schritt überspringen. Halten Sie die Taste PAIRING auf der Rückseite des Funkempfängers mindestens fünf Sekunden lang gedrückt.

Die LED des drahtlosen Subwoofers blinkt abwechselnd rot und gelb-grün.4. Ziehen Sie die Stecker des Gerätes und des drahtlosen Subwoofers aus der Steckdose.5. Stecken Sie beide Stecker wieder ein, sobald die LEDs beider Geräte vollständig erloschen waren. Sobald Sie das Gerät einschalten, werden das Gerät und der drahtlose Subwoofer automatisch verbunden.

Nach erfolgter Verbindungserstellung leuchtet die gelb-grüne LED auf dem Subwoofer.

Es dauert einige Sekunden (u. U. auch etwas länger), bis die Verbindung zwischen Gerät und Subwoofer hergestellt wurde.

Je näher Gerät und Subwoofer nebeneinander positioniert sind, desto besser ist die Sound-Qualität. Wir empfehlen die Aufstellung des Gerätes und des Subwoofers in unmittelbarer Reichweite (innerhalb 5 m), bitte achten Sie auch auf folgende Problemstellungen.

Es bendet sich ein Hindernis zwischen Gerät und Subwoofer.

Ein anderes Gerät nutzt dieselbe Frequenz wie diese drahtlose Verbindung wie zum Beispiel ein medizinisches Gerät, ein Mikrowellen- oder ein Wireless LAN-Gerät.

Hinweis Anschließen an das Fernsehgerät Bitte verbinden Sie mit diesem Gerät und dem Fernsehgerät anhand des optischen Digital-Kabels oder HDMI-Kabels je nach dem Zustand des Fernsehers. Bei Benutzung eines optischen Kabels 1. Verbinden Sie mithilfe eines OPTICAL Kabels die OPT. IN-Buchse auf der Geräterückseite mit der OPTICAL OUT-Buchse des Fernsehers.Optisches Kabel2. Eingangsquelle auf OPTICAL einstellen. Wiederholt auf die Taste FUNCTION der Fernbedienung oder auf F des Geräts drücken, bis die Funktion ausgewählt ist. Um direkt die OPTICAL Funktion zu wählen, drücken Sie die OPTICAL Taste der Fernbedienung.Sie können den TV-Ton über die Lautsprecher des Geräts genießen.Aber im Fall von einigen TV-Modellen, müssen Sie externe Lautsprecher Stand der TV auf dem Menu. (Einzelheiten dazu im Handbuch Ihres Fernsehgeräts entnehmen.)

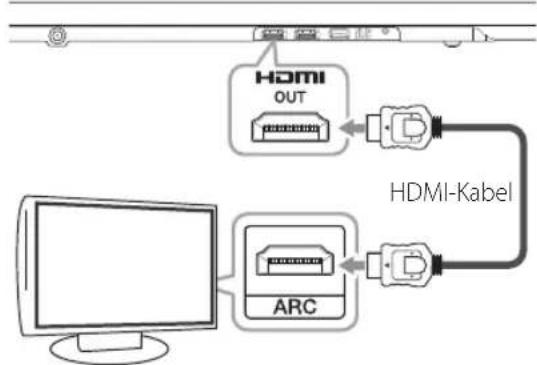

Verwendung eines HDMI- Kabels Wenn Sie mit diesem Gerät und TV, die HDMI CEC und ARC (Audio-Rückkanal) unterstützen, anschließen, können Sie den TV-Ton über die Lautsprecher des Geräts genießen, ohne Anschluss mit einem optischen Kabel. HDMI-Kabel

HDMI CEC (Consumer Electronic Control): Mit einer einzigen Fernbedienung ist die Fähigkeit, in Betrieb. Die CEC-kompatible Geräte (TV, Sound Bar, Blu-ray-Player, etc.)

Über die Tasten FUNCTION auf der Fernbedienung oder F auf diesem Gerät können Sie auch Extrafunktionen wie USB/ Bluetooth genießen. Wenn Sie nach Auswahl der Extrafunktionen (USB/Bluetooth) dieses Audio-Systems zurück zum Live-Kanal wechseln, sollten Sie den gewünschten Lautsprecher erneut festlegen.

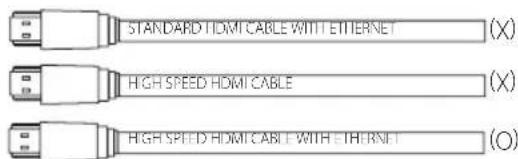

Hinweis HDMI-Kabel Checkliste Manche HDMI-Kabel unterstützen nicht die ARC- Funktion, Tonwiedergabe kann zu Problemen führen. Wenn es nach dem Anschluss dieses Geräts und des Fernsehgeräts keinen Ton oder im Falle von Unterbrechung und Lärm, dann gibt ein Problem mit dem HDMI-Kabel. Deshalb schließen Sie mit diesem Gerät und TV-Gerät an nur nach dem Check, ob es sich von einer Kategorie A, High- Speed-HDMI™-Kabel mit Ethernet. STANDARD HDMI CABLE WITH ETHERNETHIGH SPEED HDMI CABLEHIGH SPEED HDMI CABLE WITH ETHERNET (X) (X) (O) Genießen Sie eine hervorragende Sound- Übertragung durch den Sound-Bar Anschluss über HDMI-Kabel Ihr Fernseher sollte (HDMI CEC

/ ARC (Audio- Rückkanal)) unterstützen, um Ton über ein HDMI-Kabel ausgeben zu können. Sofern Ihr TV diese HDMI-Funktionen nicht unterstützt, sollte dieses Audiosystem über ein OPTISCHES Kabel angeschlossen werden.

1) HDMI CEC (High-Denition Multimedia Interface

Consumer Electronics Control) Consumer Electronics Control (CEC) ist eine HDMI- Funktion, die entwickelt wurde, um die Steuerung und Kontrolle von CEC-fähigen Geräten, die über HDMI angeschlossen sind, mit nur einer Fernbedienungen zu ermöglichen.

Handelsnamen für CEC sind SimpLink (LG), Anynet+ (Samsung), BRAVIA Sync (Sony), EasyLink (Philips), usw. Was bedeutet SIMPLINK? Einige Funktionen dieses Gerätes können über die Fernbedienung des Fernsehers aufgerufen werden, wenn dieses Gerät über einen HDMI-Anschluss an ein LG Fernsehgerät mit SIMPLINK-Funktion verbunden ist. Folgende Funktionen lassen sich mit der Fernbedienung des LG Fernsehers aufrufen: Strom an/aus, lauter/leiser, etc. Einzelheiten zur SIMPLINK-Funktion nden Sie in der Bedienungsanleitung des Fernsehers. LG Fernsehgeräte mit SIMPLINK-Funktion besitzen das SIMPLINK-Logo.

Abhängig von den Einstellungen des Geräts, könnten einige Funktionen von Ihrer Vorgabe abweichen oder nicht funktionieren.

Abhängig davon, welcher Fernseher oder Player mit diesem Gerät verbunden ist, unterscheidet sich die SIMPLINK-Funktion.

ARC-Funktion (Audio- Rückkanal) Die ARC Funktion ermöglicht es einem HDMI- Fernseher, Audio zum HDMI OUT des Geräts zu senden Verwendung dieser Funktion:

Das Fernsehgerät muss HDMI-CEC sowie die ARC-Funktion unterstützen, und die Optionen HDMI-CEC und ARC müssen auf Ein eingestellt werden.

Die Aktivierung der Optionen HDMI-CEC und ARC kann je nach Fernsehgerät variieren. Weitere Hinweise zur ARC-Funktion nden Sie in der Bedienungsanleitung Ihres Fernsehgerätes.

Es kann ausschließlich das HDMI-Kabel verwendet werden (High Speed HDMI™-Kabel mit Ethernet, Typ A).

Sie müssen den HDMI OUT des Geräts mit dem HDMI IN des Fernsehers, der die ARC-Funktion beim Benutzen eines HDMI-Kabels unterstützt, verbinden.

Sie können nur eine einzige Soundbar mit einem ARC kompatblen Fernseher verbinden. Die ARC-Funktion ist automatisch ausgewählt, wenn das ARC-Signal über den Fernseher ausgegeben wird, unabhängig davon, welche Funktion Sie nutzen.

Hinweis Weitere Informationen zu HDMI

Beachten Sie beim Anschluss eines HDMI- oder DVI-kompatiblen Gerätes die folgenden Punkte: - Schalten Sie das HDMI-/DVI-Gerät und diesen Player aus. Schalten Sie nun das HDMI-/DVI- Gerät ein, warten Sie ca. 30 Sekunden, und schalten Sie dann diesen Player ein. - Der Videoeingang des angeschlossenen Gerätes muss auf dieses Gerät eingestellt sein. - Das angeschlossene Gerät muss eine der Video-Eingangsauflösungen 720 x 576p, 1280 x 720p, 1920 x 1080i oder 1920x1080p unterstützen.

Nicht alle HDCP-kompatiblen HDMI- oder DVI- Geräte arbeiten mit diesem Player zusammen. - Bei nicht-HDCP-Geräten wird das Bild nicht richtig angezeigt.

Falls ein angeschlossenes HDMI-Gerät den Audioausgang des Players nicht unterstützt, ist der Ton des HDMI-Gerätes u. U. nur verzerrt oder nicht zu hören.

Beim Ändern der Auösung bei bereits angeschlossenem Gerät können Fehlfunktionen auftreten. Um diese Störung zu beheben, schalten Sie den Player aus und wieder ein.

Wenn der HDMI-Anschluss noch nicht mit dem HDCP abgeglichen wurde, erscheint ein schwarzer Bildschirm. Überprüfen Sie in diesem Fall den HDMI-Anschluss oder ziehen Sie das HDMI-Kabel ab.

Überprüfen Sie bei Rauschen oder Streifen auf dem Bildschirm das HDMI-Kabel (es sollte maximal 4,5 m lang sein).

Die Video-Auösung kann in der Betriebsart HDMI IN nicht geändert werden. Ändern Sie die Video-Auösung am angeschlossenen Gerät selbst.

Falls das Video-Ausgangssignal beim Anschluss eines Personal Computers über die HDMI IN Buchse nicht störungsfrei wiedergegeben wird, ändern Sie die Auösung des PCs nach 576p, 720p, 1080i oder 1080p.

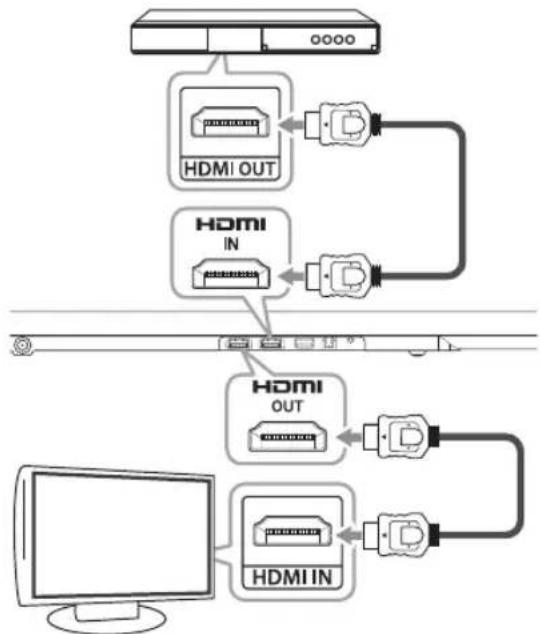

Anschluss von Zusatzgeräten HDMI-Anschluss Um nur Tonwiedergabe zu genießen Sie können auch die Tonwiedergabe eines anderen anzuschließenden Apparats genießen.Eines Blu-Ray-, DVD Spiel-ers usw.1. Verbinden Sie die HDMI IN-Buchse auf der Geräterückseite mit der HDMI OUT-Buchse des Audio-Gerätes wie z. B. Blu-ray-Spieler, DVD-Spieler etc.2. Die Eingangsquelle auf HDMI IN einstellen. Wiederholt auf die Taste FUNCTION der Fernbedienung oder auf F des Geräts drücken, bis die gewünschte Funktion eingestellt ist. Um sowohl Ton als auch Bild zu genießen Sie können sowohl Ton als auch Bild von einem anderen verbundenen Gerät wiedergeben.1. Verbinden Sie die HDMI IN-Buchse auf der Geräterückseite mit der HDMI OUT-Buchse des externen Gerätes wie z. B. Blu-ray-Spieler, DVD-Spieler etc.2. Verbinden Sie die HDMI OUT-Buchse auf der Geräterückseite mit der HDMI IN-Buchse des Fernsehers.3. Stellen sie die Eingangsquelle auf HDMI IN ein. Drücken Sie wiederholt auf die Taste FUNCTION der Fernbedienung oder F an dem Gerät bis die gewünschte Funktion eingestellt ist.

Bei einer Verbindung des Gerätes mit dem externen Gerät und dem Fernseher (siehe obige Illustration) gibt der Fernseher Bild und Ton externer Gerät aus, wenn das Gerät im HDMI IN-Modus ausgeschaltet ist.

HDMI OUT-Anschluss ist für die Verbindung zum Fernseher vorgesehen. Obwohl PCM-Multikanal über ein HDMI-Kabel eingegeben wurde, kann das Gerät nur 2 Kanäle ausgeben.

Audio-Quellen ohne Umwandlung passieren dieses Gerät, wenn dieses Gerät ausgeschaltet ist.

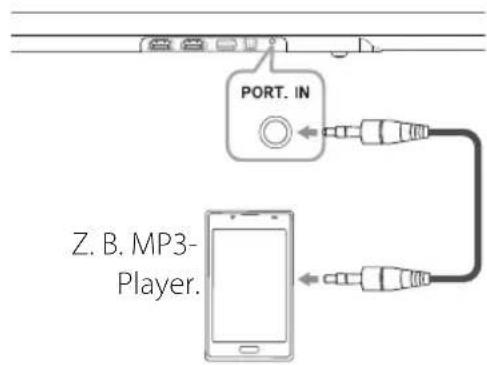

PORT. (Tragbar) IN-Anschluss Z. B. MP3- Player. Musik vom tragbaren Player hören Das Gerät kann dazu genutzt werden, Musik von vielen transportablen Spielern und anderen Apparaten wiederzugeben.

1. Schließen Sie den tragbaren Player am PORT.

(Tragbar) IN-Anschluss des Gerätes an.

2. Drücken Sie zum Einschalten des Gerätes die

3. Wählen Sie die PORTABLE-Funktion

durch Drücken von FUNCTION auf der Fernbedienung oder F auf dem Gerät, bis die Funktion ausgewählt ist.

4. Schalten Sie den tragbaren Player bzw. das

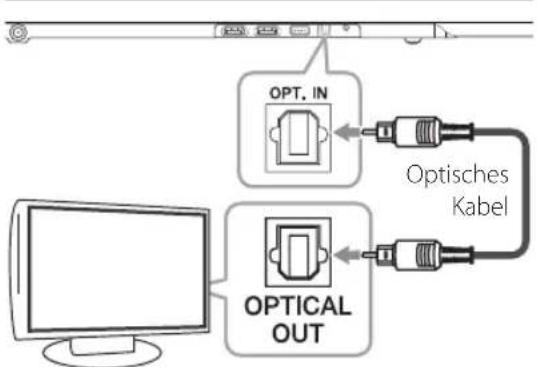

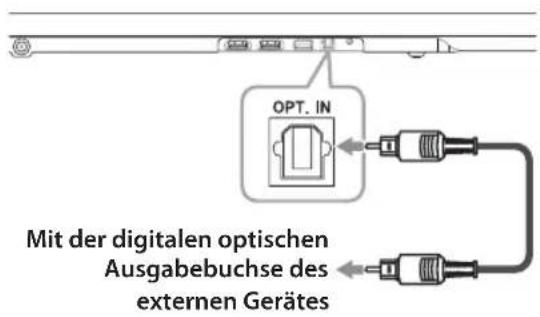

Zusatzgerät ein und starten Sie die Wiedergabe. OPTICAL IN-Anschluss Verbinden Sie eine optische Ausgabebuchse des externen Gerätes mit der OPT IN-Buchse. Mit der digitalen optischen Ausgabebuchse des externen Gerätes ez-Setup (einfach) für Lautsprecher Gibt den Ton des Fernsehers, DVDs oder digitalen Apparats mit 4.1 oder 4 Kanal Stereomodus wieder.

1. Verbinden Sie den OPT. IN Anschluss an

der Rückseite des Geräts mit der optischen Ausgangsbuchse Ihres Fernsehers. (oder mit dem digitalen Apparat usw.)

2. Wählen Sie die OPTICAL-Funktion durch

Drücken von FUNCTION auf der Fernbedienung oder F auf dem Gerät, bis die Funktion ausgewählt ist. Für eine direkte Auswahl der OPTICAL-Funktion drücken Sie auf der Fernbedienung auf OPTICAL.

3. Hören Sie den Ton mit 4.1 oder 4 Kanal

Stereolautsprecher ab.

4. Drücken Sie auf OPTICAL, um OPTICAL zu

verlassen. Die Funktion wird auf die vorherige Funktion zurückgesetzt. USB-Anschluss Verbinden Sie den USB- Datenspeicher (USB -Stick) mit der USB-Buchse auf der Rückseite des Geräts. NB5540-NE_DDEULLK_GER_3520.indd 17 2016-02-19 5:01:13Anschlüsse18 Anschlüsse

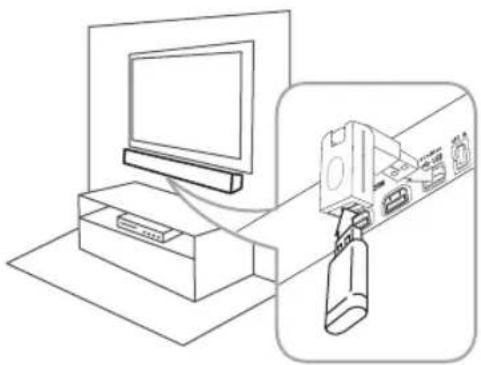

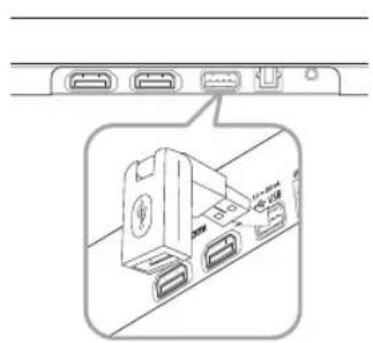

Schließen Sie das USB-Gerät am USB- Invertieradapter an, nachdem das Gerät an der Wand montiert wurde. Weitere Informationen zur Wiedergabe von Dateien über USB nden Sie auf Seite 19. USB-Gerät vom Gerät trennen

Wählen Sie einen anderen Betriebsmodus aus oder drücken Sie zweimal auf

2. Ziehen Sie das USB-Gerät ab.

Kompatible USB-Geräte

MP3-Player: MP3-Player mit Flash-Funktion.

USB-Flash-Laufwerk: Geräte, die USB1.1 unterstützen.

Trotz der USB-Fähigkeit dieses Gerätes werden jedoch nicht alle USB-Geräte unterstützt. Anforderungen an USB- Geräte

An einem Computer angeschlossene Geräte, für die eine weitere Software-Installation erforderlich ist, werden nicht unterstützt.

Das USB-Gerät niemals während der Dateiübertragung trennen.

Der Suchlauf kann bei USB-Geräten mit hoher Kapazität etwas länger als eine Minute dauern.

Zur Vermeidung von Datenverlust sollten Sicherungskopien sämtlicher Daten erstellt werden.

Dieses Gerät wird nicht unterstützt, falls insgesamt mehr als 1000 Dateien gespeichert wurden.

Der USB-Anschluss des Gerätes kann nicht mit einem PC verbunden werden. Das Gerät kann somit nicht als Speichergerät eingesetzt werden.

Das Dateisystem exFAT wird auf diesem Gerät nicht unterstützt.

Bei bestimmten Geräten werden folgende Komponenten u. U. nicht erkannt.

Verwendung von USB-Verlängerungskabeln

Android-Gerät Spielbare Dateien Dateierweiterung Abtastfrequenz Bitrate MP3 von 32 bis 48 kHz von 80 bis 320 kbps WMA von 32 bis 48 kHz von 56 bis 128 kbps OGG von 32 bis 48 kHz von 50 bis 500 kbps FLAC von 32 bis 192 kHz von 500 bis 5000 kbps WAV von 32 bis 48 kHz von 500 bis 5000 kbps

Maximale Anzahl von Dateien: Unter 999

Eine geschützte Datei durch DRM (Verwaltung digitaler Rechte) kann nicht auf das Gerät gespielt werden.

Video-Dateien auf dem USB-Speichergerät können nicht abgespielt werden.

Abhängig von der Leistung Ihres UBS Gerätes funktioniert die Wiedergabe u. U. nicht einwandfrei. NB5540-NE_DDEULLK_GER_3520.indd 18 2016-02-19 5:01:133 Bedienung Bedienung 19Bedienung

Grundfunktionen USB-Bedienung 1. Schließen Sie das USB-Gerät am USB-Anschluss des Gerätes an.2. Wählen Sie die USB-Funktion durch Drücken von FUNCTION auf der Fernbedienung oder F auf dem Gerät, bis die Funktion ausgewählt ist.Funktion DrückenStop drücken.Wiedergabe d/M drücken.PauseDrücken Sie während der Wiedergabe die Taste d/M

Zum vorherigen/nächsten zur Datei springenDrücken Sie während der Wie-dergabe die Taste V auf der Fernbedienung, um zur nächsten Datei zu springen.Drücken Sie während der ersten zwei Sekunden der Wiedergabe die Taste C auf der Fernbedi-enung, um zur vorherigen Datei zu springen.Drücken Sie nach den ersten drei Sekunden der Wiedergabe die Taste C auf der Fernbedienung, um zum Anfang der Datei zu springen.Suche nach einem Abschnitt in einer DateiHalten Sie während der Wiedergabe die Taste

gedrückt und lassen Sie sie an der gewünschten Titelstelle los. (außer FLAC und OGG Dateien)Wiederholte oder Zufalls-WiedergabeDrücken Sie mehrmals die Taste REPEAT auf der Fernbedienung, um die Anzeige in der folgenden Reihenfolge zu ändern: OFF RPT 1 RPT DIR (DIRECTORY) RPT ALL RANDOM. Dateien direkt auswählenDrücken Sie die Nummerntasten 0 bis 9 auf der Fernbedienung, um die gewünschte Datei direkt auszuwählen.OrdnersucheDrücken Sie die Taste FOLDER W/S auf der Fernbedienung.Wiedergabe fortsetzenDieses Gerät merkt sich, welches Lied abgespielt wurde, bevor die Funktion geändert oder das Gerät ausgeschaltet wurde.Diese Merkposition wird gelöscht, wenn Sie das Stromkabel ziehen oder das USB-Gerät vom Gerät trennen.

Hinweis Weitere Funktionen DRC (Steuerung des Dynamikbereichs) Für einen klaren Klang bei geringer Lautstärke (nur Dolby Digital). Wählen Sie mit der Taste DRC die Option [DRC EIN]. AV Sync Beim Fernsehempfang sind Bild und Ton nicht immer synchron. In diesem Fall kann die Verzögerung eingestellt werden.1. Drücken Sie die Taste AV SYNC.2. Verwenden Sie die C/V Tasten, um bis zum Verzögerungswert zu blättern. Hier können Sie einen Wert zwischen 0 und 300 ms festlegen.Diese Funktion funktioniert nicht im USB Betrieb.

Hinweis Ton vorübergehend stummschalten Drücken Sie die Taste MUTE um das Gerät stumm zu schalten.Das Gerät kann stumm geschaltet werden, falls z. B. das Telefon klingelt. Daraufhin erscheint das Symbol “MUTE” im Anzeigefenster.Um es zu stornieren, drücken Sie wieder MUTE

auf der Fernbedienung oder ändern Sie die Lautstärke. Datei und Eingangsquelle anzeigen Durch Drücken von INFO können verschiedene Informationen über die Eingangsquelle angezeigt werden.USB : Beinhaltete Dateiinformation auf einem USB (MP3/WMA/OGG/FLAC/WAV)OPTICAL/ARC/HDMI IN : Audioformat, Tonkanal.NB5540-NE_DDEULLK_GER_3520.indd 19 2016-02-19 5:01:13Bedienung20 Bedienung

AUTO POWER Ein/Aus Mit dieser Funktion wird das Gerät beim Ein-/ Ausschalten des mit dem Gerät verbundenen Fernsehgerätes oder Zusatzgerätes (DVD-Player, Blu-ray-Disc-Player usw.) automatisch ein-/ ausgeschaltet. Es werden nur die Funktionen OPTICAL und LG TV unterstützt. Diese Funktion wird jedes Mal an- oder ausgeschaltet, wenn Sie auf AUTO POWER drücken

Falls nach dem Einschalten des Gerätes über die Funktion AUTO POWER für eine bestimmte Dauer kein Signal vom Fernseher, das mit LG Sound Sync (Optisch/Drahtlos) verbunden ist, empfangen wird, wird das Gerät automatisch ausgeschaltet.

Falls nach dem Einschalten des Gerätes über die Funktion AUTO POWER für eine bestimmte Dauer kein Signal vom Zusatzgerät, das über ein optisches Kabel angeschlossen ist, empfangen wird, wird das Gerät automatisch ausgeschaltet.

Falls das Gerät direkt ausgeschaltet wurde, kann es über die Funktion AUTO POWER nicht automatisch eingeschaltet werden. Das Gerät kann jedoch über die Funktion AUTO POWER eingeschaltet werden, falls fünf Sekunden ohne Signaleingang das optische Signal erkannt wird.

Je nach angeschlossenem Gerät ist diese Funktion u. U. nicht verfügbar.

Bei aktivierter Bluetooth-Funktion wird das Gerät abhängig vom verbundenen Bluetooth-Gerät und bei ausgewählter Funktion AUTO POWER u. U. über die Funktion LG TV eingeschaltet. In diesem Fall wird dieses Gerät automatisch ausgeschaltet, und bei einem Neustart dieses Gerätes wird die Funktion LG TV aktiviert.

Wenn Sie AUTO POWER benutzen wollen, muss SIMPLINK ausgeschaltet sein. SIMPLINK Einschalten oder Ausschalten dauert etwa 30 Sekunden.

AUTO POWER Funktion funktioniert nicht, wenn dieses Gerät über den HDMI OUT Anschluss mit dem TV verbunden ist, da das SIMPLINK Signal Prioriät vor der AUTO POWER Funktion hat.

Hinweis AUTOMATISCHE ABSCHALTUNG Dieses Gerät schaltet sich selbst aus, um den Energieverbrauch zu senken, wenn das Hauptgerät nicht mit einem Zusatzgerät verbunden ist oder 20 Minuten lang nicht bedient wurde. Dieses Gerät schaltet sich ebenfalls aus, wenn seit der Verbindung des Hauptgerätes über einen analogen Eingang mit einem anderen Gerät 6 Stunden vergangen sind. Einstellen des Sleep-Timers Drücken Sie mehrmals die Taste SLEEP, um die gewünschte Dauer festzulegen (in Minuten): DISPLAY OFF (Display wird ausgeschaltet) -> DIMMER (Das Anzeigefenster wird um die Hälfte verdunkelt) -> Schlummerfunktions-Wert -> Anzeige an Im Drücken Sie zur Anzeige der verbleibenden Zeit die Taste SLEEP. Um die Einschlaunktion abzubrechen, drücken Sie mehrmals die Taste SLEEP, bis die Anzeige “10MIN” erscheint. Drücken Sie während der Anzeige von “10MIN” dann nochmals einmal auf SLEEP. Die verbleibende Zeit bis zum Ausschalten des Gerätes kann angezeigt werden. Drücken Sie die Taste SLEEP, um die verbleibende Spielzeit im Anzeigefenster anzuzeigen.

LG Sound Sync Bestimmte Gerätefunktionen können über die Fernbedienung Ihres LG Sound Sync-kompatiblen Fernsehgerätes bedient werden. Dieses Gerät ist mit allen LG Fernsehgeräten kompatibel, die LG Sound Sync unterstützen. Prüfen Sie, ob sich an Ihrem Fernsehgerät das LG Sound Sync-Logo bendet. Folgende Funktionen können über die Fernbedienung Ihres LG Fernsehgerätes bedient werden: Lautstärke auf/ab, Stummschalten Einzelheiten zu LG Sound Sync nden Sie in der Bedienungsanleitung des Fernsehers. Nehmen Sie abhängig von den Fähigkeiten Ihres Gerätes einen der folgenden Anschlüsse vor.

Die Fernbedienung dieses Gerätes kann auch gleichzeitig mit der Funktion LG Sound Sync verwendet werden. Beim Drücken einer Taste der TV-Fernbedienung synchronisiert sich dieses Gerät mit Ihrem Fernseher.

Bei fehlgeschlagener Verbindung prüfen Sie, ob das Fernsehgerät eingeschaltet wurde.

Überprüfen Sie vor der Verwendung der Funktion LG Sound Sync die folgenden Punkte.

Ob das Gerät ausgeschaltet ist.

Ob eine andere Funktion ausgewählt wurde.

Ob das optische Kabel getrennt wurde.

Ob die Wireless-Verbindung durch Störungen oder zu große Entfernungen unterbrochen wurde.

Die Dauer bis zum Ausschalten dieses Gerätes bei aktivierter Funktion AUTO POWER ist von Ihrem Fernsehgerät abhängig.

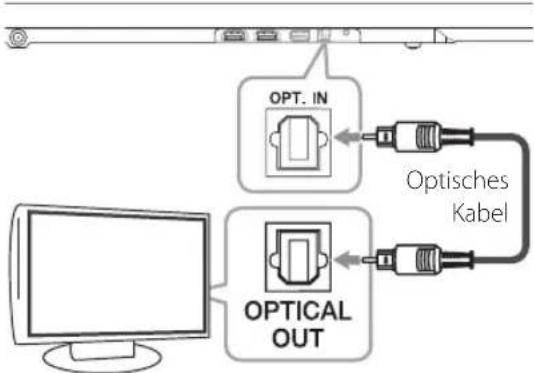

Hinweis Über Kabelverbindung

1. Schließen Sie Ihr LG Fernsehgerät über ein

optisches Kabel an das Gerät an. Optisches Kabel

2. Nehmen Sie die Einstellungen für die Funktion

LG Sound Sync (Optische) am Fernsehgerät vor. Weitere Hinweise nden Sie in der Bedienungsanleitung des Fernsehgerätes.

3. Schalten Sie das Gerät über die Taste

(Ein-/ Ausschalten) auf der Fernbedienung ein.

4. Wählen Sie die OPTICAL-Funktion durch

Drücken von FUNCTION auf der Fernbedienung oder F auf dem Gerät, bis die Funktion ausgewählt ist. Bei bestehender Verbindung zwischen diesem Gerät und Ihrem Fernsehgerät erscheint die Meldung "LG OPT" im Anzeigefenster. NB5540-NE_DDEULLK_GER_3520.indd 21 2016-02-19 5:01:13Bedienung22 Bedienung

Über Wireless-Verbindung

3. Schalten Sie das Gerät über die Taste

(Ein-/ Ausschalten) auf der Fernbedienung ein.

2. Wählen Sie die LG TV-Funktion durch Drücken

von FUNCTION auf der Fernbedienung oder F auf dem Gerät, bis die Funktion ausgewählt ist.

3. Nehmen Sie die Einstellungen für die Funktion

LG Sound Sync (Drahtlos) am Fernsehgerät vor. Weitere Hinweise finden Sie in der Bedienungsanleitung des Fernsehgerätes. Bei bestehender Verbindung zwischen diesem Gerät und Ihrem Fernsehgerät erscheint etwa drei Sekunden lang die Meldung "PAIRED" gefolgt von der Meldung "LG TV" im Anzeigefenster. Beim direkten Ausschalten des Gerätes über die Taste

(Netz) wird die Verbindung zu LG Sound Sync (Drahtlos) getrennt. Zur weiteren Verwendung dieser Funktion müssen TV und Gerät neu verbunden werden.

Hinweis Verwendung der Bluetooth-Technologie Über Bluetooth Bluetooth ist eine kabellose Übertragungstechnologie zur Verbindung über kurze Distanzen. Bei Störungen durch andere elektronische Geräte mit derselben Frequenz in der Nähe kann der Ton bei der Bluetooth-Übertragung über verschiedene Räume zeitweise unterbrochen werden. Bei der Verbindung mehrere Geräte über die Bluetooth® Wireless-Technologie fallen keinerlei Gebühren an. Ein Mobiltelefon mit Bluetooth® Wireless-Technologie kann bei aktivierter Bluetooth®-Übertragung über Reihenschaltung bedient werden. Unterstützte Geräte: Mobiltelefone, MP3, Laptops, PDAs usw. Bluetooth-Profile Um die Bluetooth® Wireless-Technologie zu nutzen, müssen die Geräte mit bestimmten Prolarten kompatibel sein. Dieses Gerät unterstützt die folgenden Prole: A2DP (Advanced Audio Distribution Profile) NB5540-NE_DDEULLK_GER_3520.indd 22 2016-02-19 5:01:14Bedienung 23 Bedienung

Musik vom Bluetooth-Gerät hören Verbindung zwischen Gerät und Bluetooth-Gerät herstellen Vor der Verbindung muss die Bluetooth-Funktion Ihres Bluetooth-Gerätes aktiviert werden. Hinweise nden Sie in der Bedienungsanleitung des Bluetooth-Gerätes. Eine einmal hergestellte Verbindung muss nicht nochmals hergestellt werden.

1. Wählen Sie die Bluetooth-Funktion

durch Drücken von FUNCTION auf der Fernbedienung oder F auf dem Gerät, bis die Funktion ausgewählt ist. Daraufhin erscheint das Symbol “BT” gefolgt von “READY” im Anzeigefenster.

2. Bedienen Sie das Bluetooth-Gerät und stellen

Sie eine Verbindung her. Während der Suche nach diesem Gerät mit dem Bluetooth-Gerät wird eine Liste der gefundenen Geräte in der Anzeige des Bluetooth-Gerätes, je nach Funktionsumfang, angezeigt. Dieses Gerät besitzt die Bezeichnung “LG SOUND BAR (XX:XX)”.

XX:XX steht für die letzten vier Ziern der BT-Adresse. Falls Ihr Gerät zum Beispiel die BT-Adresse 9C:02:98:4A:F7:08 besitzt, erscheint auf dem Bluetooth-Gerät die Anzeige “LG SOUND BAR (F7:08) ”.

Je nach Art des Bluetooth-Gerätes erfolgt die Herstellung der Verbindung auf verschiedene Weise. Geben Sie bei Auorderung die PIN-Nummer (0000) ein.

3. Wenn das Gerät erfolgreich mit Ihrem

Bluetooth-Gerät verbunden ist, erscheint im Anzeigefenster die Meldung "PAIRED".

Hinweise zur Wiedergabe von Musikdateien auf dem Bluetooth-Gerät finden Sie in der Bedienungsanleitung des Bluetooth-Gerätes.

Bei Verwendung der Bluetooth®-Technologie und zur störungsfreien Verbindung muss das Bluetooth-Gerät möglichst nahe am Gerät verwendet werden. In folgenden Fällen kann möglicherweise keine Verbindung hergestellt werden:

Es bendet sich ein Hindernis zwischen Gerät und Bluetooth-Gerät.

Ein anderes Gerät sendet auf der Frequenz des Bluetooth®-Gerätes, zum Beispiel ein medizinisches, ein Mikrowellen- oder ein Wireless LAN-Gerät.

Dieses Gerät unterstützt die automatische Bluetooth-Verbindung. In den unten aufgeführten Fällen funktioniert diese Verbindung jedoch nicht:

Wenn Sie dieses Gerät neustarten.

Wenn Sie nach der Verwendung der LG TV-Funktion zur Bluetooth-Funktion zurückkehren.

Bei Störungen der Übertragung durch andere elektronische Geräte in der Nähe kann der Ton zeitweise unterbrochen werden.

Bluetooth-Geräte können nicht über dieses Gerät bedient werden.

Es kann jeweils nur eine Verbindung zu einem Bluetooth-Gerät hergestellt werden. Mehrfach-Verbindungen sind nicht möglich.

Je nach Art des Gerätes kann die Bluetooth- Funktion u. U. nicht genutzt werden.

Es können schnurlose Geräte wie Telefone, MP3-Player oder Notebooks genutzt werden.

Die Klangqualität nimmt mit größer werdendem Abstand zwischen Gerät und Bluetooth-Gerät ab.

Wenn das Gerät ausgeschaltet oder das Bluetooth-Gerät zu weit vom Gerät entfernt ist, wird die Bluetooth-Verbindung unterbrochen.

Bei unterbrochener Bluetooth-Verbindung müssen Bluetooth-Gerät und Gerät neu verbunden werden.

Falls keine Verbindung zu einem Bluetooth- Gerät besteht, erscheint die Meldung “READY” im Anzeigefenster.

Klangeinstellungen Einstellung Sound-Effekt Dieses System besitzt eine Reihe voreingestellter Surround- Klangeffekte. Wählen Sie über die Taste SOUND EFFECT den gewünschten Klangmodus aus. Die angezeigten Einträge für den Equalizer können je nach Klangquellen und Effekten variieren.In der Anzeige BeschreibungSTD (Standard) Klang ohne Equalizer-Eekte. NEWS Für klare Sprache zur Verbesserung der Sprachqualität. MUSIC Behaglicher und natürlicher Klang.CINEMASie können einen immersiveren Kino-Surround-Sound genießen.SPORTSSie können noch mehr dynamischen Sound genießen. BASS Bei BÄSSE handelt es sich um den Klangeekt Bass Blast. Höhen, Bässe und Surround-Sound-Eekt während der Wiedergabe verstärken.

In bestimmten Surround-Modi ist bei einigen Lautsprecher kein oder nur ein sehr leiser Ton zu hören. Hierbei handelt es sich um keine Störung, sondern um eine Eigenschaft des Surround-Modus und der Audioquelle.

Der Surround-Modus muss nach einem Wechsel der Eingangsquelle u. U. zurückgesetzt werden, in manchen Fällen selbst nach einem Wechsel der Tonspur.

Da dieses Gerät einen exklusiven Toneekt für FLAC Dateien hat, wird der Toneekt während der Wiedergabe von FLAC Dateien xiert.

Hinweis Automatische Lautstärkenregelung Dieses Gerät unterstützt die automatische Lautstärkefunktion und stellt die Lautstärke auf einen angenehmen Wert ein.Drücken Sie bei zu lautem oder zu leisem Ton die Taste AUTO VOLUME auf der Fernbedienung. Daraufhin wird die Lautstärke auf einen angenehmen Wert eingestellt. Um diese Funktion zu beenden, drücken Sie diese Taste erneut. Klangpegel des Subwoofers einstellen Sie können die Lautstärke des Woofers von - 40 dB bis 6 dB einstellen.1. Drücken Sie die Taste WOOFER LEVEL. 2. Stellen Sie mit den Tasten VOL

die Lautstärke des Subwoofers ein.NB5540-NE_DDEULLK_GER_3520.indd 24 2016-02-19 5:01:14Bedienung 25Bedienung

Bedienung eines Fernsehgerätes über die mitgelieferte Fernbedienung Der Fernseher wird mit folgenden Tasten bedient.VOL +VOL -AV/INPUTPR/CHPR/CHTaste Funktion MUTE

Ton des Fernsehgerätes ein- bzw. ausschalten.AV/INPUTEingangsquelle des Fernsehers zwischen TV und anderer Quelle wählen. (TV Strom) Fernseher ein-/ausschalten. VOL

Lautstärke des Fernsehers einstellen.PR/CH W/S Suchlauf nach oben/unten durch gespeicherte Kanäle.

Je nach angeschlossenem Gerät sind bestimmte Tasten für Ihren Fernseher ohne Funktion.

Die Fernbedienung des Gerätes führt einfache Aktionen Ihres TVs aus. Bitte verwenden Sie für die erweiterten Funktionen Ihres Fernsehers die TV-Fernbedienung.

Hinweis Fernbedienung zur Bedienung Ihres Fernsehgerätes einstellen Sie können Ihren vorhandenen Fernseher über die mitgelieferte Fernbedienung bedienen. Falls Ihr Fernseher in der folgenden Tabelle aufgeführt wird, stellen Sie die jeweilige Herstellerkennung ein.1. Halten Sie die Taste (TV Strom) gedrückt und geben Sie den Herstellercode Ihres Fernsehers über die Nummerntasten ein (siehe folgende Tabelle). Hersteller Codenummer 1(Standardeinstellung), 2Zenith 1, 3, 4GoldStar 1, 2Samsung 6, 7Sony 8, 9Hitachi 42. Lassen Sie die Taste (TV Strom) wieder los, um die Einstellung zu übernehmen.Je nach Modell Ihres Fernsehers funktionieren u. U. einige oder keine der Tasten mit dem Gerät, selbst wenn der richtige Herstellercode eingegeben wurde. Beim Austauschen der Batterien der Fernbedienung wird diese eingegebene Codenummer möglicherweise auf die Standardeinstellung zurückgesetzt. Geben Sie die entsprechende Codenummer erneut ein.NB5540-NE_DDEULLK_GER_3520.indd 25 2016-02-19 5:01:144 Fehlersuche Fehlersuche26 Fehlersuche

Fehlersuche STÖRUNG URSACHE & BEHEBUNG Dieses Gerät funktioniert nicht einwandfrei.

Schalten Sie dieses Gerät und das verbundene externe Gerät (Fernsehgerät, Woofer, DVD-Player, Verstärker, etc.) aus und danach wieder an.

Ziehen Sie das Netzkabel dieses Gerätes sowie des verbundenen externen Gerätes (Fernsehgerät, Woofer, DVD-Player, Verstärker, etc.) aus der Steckdose und stecken Sie es danach wieder ein. Kein Strom.

Das Netzkabel ist ausgestöpselt. Schließen Sie das Netzkabel an.

Überprüfen Sie die Funktion der Steckdose mit anderen Elektrogeräten. Kein Ton.

Es wurde die verkehrte Eingangsquelle gewählt. Prüfen Sie die Eingangsquelle und wählen Sie die Richtige.

Die Stummschaltung ist aktiviert. Drücken Sie auf MUTE

oder regeln Sie die Lautstärke, um die Stummschaltung zu anullieren. Kein Ton über den Subwoofer

Das Netzkabel des Subwoofers ist nicht angeschlossen. Stecken Sie das Netzkabel fest in die Netzsteckdose.

Die Verbindung zwischen Gerät und Lautsprecher wird getrennt. Verbinden Sie das Gerät und den Subwoofer. (Siehe Seite 12) Keine Anzeige

Die DISPLAY OFF-Funktion ist deaktiviert. Drücken Sie wiederholt auf SLEEP, um die Funktion zu deaktivieren. (Siehe Seite 20) Die Fernbedienung funktioniert nicht richtig.

Die Fernbedienung ist zu weit vom Gerät entfernt. Die Fernbedienung sollte nicht weiter als 7 m entfernt verwendet werden.

Zwischen Fernbedienung und Gerät bendet sich ein Hindernis. Entfernen Sie das Hindernis.

Die Batterie der Fernbedienung ist leer. Erneuern Sie bitte die Batterien. Die AUTO POWER- Funktion funktioniert nicht.

Prüfen sie den Zustand von SIMPLINK und schalten Sie SIMPLINK aus.

Je nach angeschlossenem Gerät ist diese Funktion u. U. nicht verfügbar. Falls Sie das Gefühl haben, der Ton des Gerätes ist zu leise. Überprüfen Sie unten stehende Details und nehmen Sie die notwendigen Änderungen vor.

Ändern Sie über die Fernbedienung den Status der DRC-Funktion von [ON] auf [OFF].

Ändern Sie die AUDIO DIGITAL OUT (AUDIO DIGITAL AUS) -Einstellung im Setup- Menü des TVs von [PCM] auf [AUTO] oder [BITSTREAM]. Hierfür muss die Sound- Leiste mit dem TV verbunden sein.

Ändern Sie die AUDIO DIGITAL OUT (AUDIO DIGITAL AUS) -Einstellung im Setup- Menü des Players von [PCM] auf [PRIMARY PASS-THROUGH] oder [BITSTREAM]. Hierfür muss die Sound-Leiste mit dem Player verbunden sein.

Deaktivieren Sie im Setup-Menü des Players die Audio DRC-Einstellung auf [OFF]. NB5540-NE_DDEULLK_GER_3520.indd 26 2016-02-19 5:01:145 Anhang Anhang 27 Anhang

Technische Daten NB5540 / NB5540D Allgemein (NB5540 / NB5540D) Anforderungen an den Netzadapter Siehe Hauptetikett auf dem Gerät. Leistungsaufnahme Siehe Hauptetikett auf dem Gerät. Abmessungen (B x H x T) (1020 x 35 x 82) mm Gesamtgewicht (Ca.) 1,86 kg Betriebstemperatur 5 °C bis 35 °C (41 °F bis 95 °F) Luftfeuchtigkeit während des Betriebs 5 % bis 90 % Eingänge/Ausgänge OPT. IN 3 V (p-p), Optische Buchse x 1 PORT. IN 0,5 Vrms (3,5 mm Stereo-Buchse) x 1 HDMI IN 19-polig (Typ A, HDMI™-Stecker) x 1 HDMI OUT 19-polig (Typ A, HDMI™-Stecker) x 1 Unterstützte Sampling-Frequenz für den digitalen Audioeingang 32 kHz, 44,1 kHz, 48 kHz, 96 kHz USB Version 1,1 Stromversorgung über Bus 5 V

500 mA Verstärker Gesamt 320 W Vorn 40 W x 2 (8 Ω bei 1 kHz) Surround 40 W x 2 (8 Ω bei 1 kHz) Subwoofer 160 W (3 Ω bei 80 Hz) THD 10 % Funk-Subwoofer (S54A1-D) Stromversorgung Siehe Hauptetikett auf dem Subwoofer. Leistungsaufnahme Siehe Hauptetikett auf dem Subwoofer. Typ 1-Weg-1-Lautsprecher Widerstand 3 Ω Nenneingangsleistung 160 W Max. Eingangsleistung 320 W Gesamtabmessungen (B x H x T) (296 x 332 x 296) mm Gesamtgewicht (Ca.) 7,6 kg

Änderungen an Ausführung und technischen Daten sind ohne Vorankündigung vorbehalten. NB5540-NE_DDEULLK_GER_3520.indd 27 2016-02-19 5:01:14Anhang28 Anhang

NB4540 / NB4540D Allgemein (NB4540 / NB4540D) Anforderungen an den Netzadapter Siehe Hauptetikett auf dem Gerät. Leistungsaufnahme Siehe Hauptetikett auf dem Gerät. Abmessungen (B x H x T) (840 x 35 x 82) mm Gesamtgewicht (Ca.) 1,55 kg Betriebstemperatur 5 °C bis 35 °C (41 °F bis 95 °F) Luftfeuchtigkeit während des Betriebs 5 % bis 90 % Eingänge/Ausgänge OPT. IN 3 V (p-p), Optische Buchse x 1 PORT. IN 0,5 Vrms (3,5 mm Stereo-Buchse) x 1 HDMI IN 19-polig (Typ A, HDMI™-Stecker) x 1 HDMI OUT 19-polig (Typ A, HDMI™-Stecker) x 1 Unterstützte Sampling-Frequenz für den digitalen Audioeingang 32 kHz, 44,1 kHz, 48 kHz, 96 kHz USB Version 1,1 Stromversorgung über Bus 5 V

500 mA Verstärker Gesamt 320 W Vorn 40 W x 2 (8 Ω bei 1 kHz) Surround 40 W x 2 (8 Ω bei 1 kHz) Subwoofer 160 W (3 Ω bei 80 Hz) THD 10 % Funk-Subwoofer (S44A1-D) Stromversorgung Siehe Hauptetikett auf dem Subwoofer. Leistungsaufnahme Siehe Hauptetikett auf dem Subwoofer. Typ 1-Weg-1-Lautsprecher Widerstand 3 Ω Nenneingangsleistung 160 W Max. Eingangsleistung 320 W Gesamtabmessungen (B x H x T) (221 x 351,5 x 281) mm Gesamtgewicht (Ca.) 7,32 kg

Änderungen an Ausführung und technischen Daten sind ohne Vorankündigung vorbehalten. NB5540-NE_DDEULLK_GER_3520.indd 28 2016-02-19 5:01:14Anhang 29 Anhang

Marken und Lizenzen Hergestellt mit Genehmigung von Dolby Laboratories. Dolby und das Doppel-D-Symbol sind Markenzeichen von Dolby Laboratories. Informationen zu DTS-Patenten nden Sie unter http://patents.dts.com. Hergestellt unter der Lizenz von DTS Licensing Limited. DTS, das Symbol und DTS das Symbol zusammen sind eingetragene Warenzeichen und DTS 2.0 Channel ist ein Warenzeichen von DTS, Inc. © DTS, Inc. Alle Rechte vorbehalten. Die Bluetooth® Wireless-Technologie ermöglicht die Funkübertragung zwischen elektronischen Geräten. Bei der Verbindung mehrere Geräte über die Bluetooth® Wireless-Technologie fallen keinerlei Gebühren an. Verbindungen mit Hilfe der Bluetooth® Wireless-Technologie über ein Mobiltelefon können in Reihenschaltung betrieben werden. Die Bluetooth® Markennamen und Logos sind Eigentum der Bluetooth® SIG, Inc. LG Electronicsbesitzt eine Genehmigung für die Verwendung dieser Marken. Alle anderen Markennamen und Handelsbezeichnungen sind Eigentum der jeweiligen Besitzer. HDMI, das HDMI Logo und High-Denition Multimedia Interface sind Markenzeichen oder eingetragene Markenzeichen von HDMI Licensing LLC. Wartung Umgang mit dem Gerät Transport des Gerätes Bitte bewahren Sie die Originalverpackung auf. Um einen ausreichender Schutz beim Transport des Gerätes zu erreichen, verpacken Sie das Gerät in der Originalverpackung. Reinigung der äußeren Oberflächen

Verwenden Sie keine üchtigen Flüssigkeiten, wie Insektensprays.

Durch zu starken Druck beim Abwischen können die Oberächen beschädigt werden.

Gummi- oder Plastikteile sollten das Gerät nicht längere Zeit berühren. Reinigung des Gerätes Verwenden Sie zur Reinigung des Players ein weiches, trockenes Tuch. Verwenden Sie bei starken Verschmutzungen einen milden Reiniger. Verwenden Sie keine starken Lösungen wie Alkohol, Benzin oder Verdünner. NB5540-NE_DDEULLK_GER_3520.indd 29 2016-02-19 5:01:15NB5540-NE_DDEULLK_GER_3520.indd 30 2016-02-19 5:01:15www.lg.com FRANÇAIS Veuillez lire attentivement ce manuel avant d'utiliser votre appareil et conservez-le pour vous y référer ultérieurement. NB5540 (NB5540, S54A1-D) NB5540D (NB5540D, S54A1-D) NB4540 (NB4540, S44A1-D) NB4540D (NB4540D, S44A1-D) MANUEL D'UTILISATION Barre de son Hi-Fi 4.1 ch *MFL69153520* NB5540-NE_DDEULLK_FRE_3520.indd 1 2016-02-19 5:01:231 Démarrage Démarrage2 Démarrage

2. Stel LG Sound Sync (Optisch) in op de TV.
