DGX - Soundbar LG - Kostenlose Bedienungsanleitung

Produkttyp	Soundbar
Modell	DGX
Marke	LG
Abmessungen (B x H x T)	Ca. 1446,0 x 150,0 x 32,5 mm
Netzadapter	DA-50F25 (Asian Power Devices Inc.) – Eingang: 100-240 V ~, 50/60 Hz; Ausgang: 25 V = 2 A
Stromverbrauch	Siehe Hauptetikett; Netzwerk-Bereitschaftsbetrieb: 1,0 W
Bluetooth-Version	4.0
Audio-Codecs	SBC, AAC
Gesamtausgangsleistung (RMS)	420 W RMS
Subwoofer-Ausgangsleistung	220 W RMS
Unterstützte Audio-Formate	Dolby Atmos, Dolby Audio, DTS:X, DTS-HD, PCM
Eingänge	1 x OPTICAL IN, 1 x HDMI IN, 1 x HDMI OUT (TV eARC/ARC), USB (5 V = 500 mA)
Funk-Subwoofer	Kabellos, LED-Anzeige (grün = verbunden, rot = Standby/Fehler)
Optionale hintere Lautsprecher	SPK8-S (separat erhältlich), kabellos
Fernbedienung	1x AAA-Batterie, Reichweite ca. 7 m
Reinigung	Mit weichem, trockenem Tuch; keine Lösungsmittel verwenden
Betriebstemperatur	5 °C bis 35 °C
Luftfeuchtigkeit	5 % bis 90 %
Sicherheitshinweise	Stromschlaggefahr, Gehäuse nicht öffnen, Reparaturen nur durch Fachpersonal
Lieferumfang	Soundbar, Funk-Subwoofer, Netzadapter, Fernbedienung, Wandhalterung, Bedienungsanleitung

Häufig gestellte Fragen - DGX LG

Wie behebe ich, dass kein Strom anliegt?

Überprüfen Sie, ob das Netzkabel fest in der Steckdose steckt. Testen Sie die Steckdose mit einem anderen Gerät. Ziehen Sie ggf. das Netzkabel heraus und stecken Sie es wieder ein.

Warum kommt kein Ton aus der Soundbar?

Stellen Sie sicher, dass die richtige Eingangsquelle ausgewählt ist (z. B. OPT/HDMI ARC, BT, HDMI). Drücken Sie die Taste Stumm, falls die Stummschaltung aktiviert ist. Erhöhen Sie die Lautstärke sowohl an der Soundbar als auch am angeschlossenen Gerät.

Der Subwoofer gibt keinen Ton wieder – was tun?

Kontrollieren Sie, ob das Netzkabel des Subwoofers eingesteckt ist. Die LED am Subwoofer sollte grün leuchten. Ist sie rot, drücken Sie die PAIRING-Taste auf der Rückseite des Subwoofers und schalten Sie die Soundbar aus und wieder ein.

Die Fernbedienung funktioniert nicht richtig.

Bringen Sie die Fernbedienung näher an das Gerät (max. 7 m). Entfernen Sie Hindernisse zwischen Fernbedienung und Soundbar. Wechseln Sie die Batterie (AAA) aus.

Die AUTO POWER-Funktion schaltet die Soundbar nicht ein.

Prüfen Sie die Verbindung zu Ihrem Fernseher oder Bluetooth-Gerät. Deaktivieren Sie ggf. die SIMPLINK-Funktion an Ihrem LG TV. Diese Funktion ist nicht mit allen Geräten kompatibel.

LG Sound Sync funktioniert nicht.

Vergewissern Sie sich, dass Ihr LG TV LG Sound Sync unterstützt. Wählen Sie die richtige Funktion (OPT/HDMI ARC für Kabel, LG TV für kabellos). Überprüfen Sie die Toneinstellungen am TV.

Die Bluetooth-Verbindung zum Smartphone wird nicht hergestellt.

Stellen Sie sicher, dass die BT-Sperre (BT LOCK) deaktiviert ist (Seite 41). Schalten Sie Bluetooth am Smartphone aus und wieder ein. Wählen Sie auf der Soundbar die Funktion BT und suchen Sie nach 'LG DGX(XX)'.

Der Ton ist zu leise, obwohl die Lautstärke hochgestellt ist.

Ändern Sie die digitale Audioausgabe des angeschlossenen Geräts von PCM auf Auto oder Bitstream. Deaktivieren Sie den Nachtmodus (Audio DRC auf OFF).

Ein USB-Speichergerät wird nicht erkannt.

Formatieren Sie das USB-Gerät mit einem unterstützten Dateisystem (FAT16/FAT32/NTFS). Schließen Sie es erneut an. Beachten Sie, dass exFAT nicht unterstützt wird und dass keine Video-Dateien abgespielt werden können.

Im Display erscheint nur 'DEMO' und ich kann keine Funktion wählen.

Ziehen Sie das Netzkabel für einige Sekunden heraus und stecken Sie es wieder ein. Falls das nicht hilft, stellen Sie die Lautstärke auf 2 und halten Sie die Taste F am Gerät ca. 5 Sekunden lang gedrückt, bis die normale Anzeige erscheint.

BEDIENUNGSANLEITUNG DGX LG

Bitte lesen Sie diese Bedienungsanleitung vor der Bedienung des Gerätes sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf.

Modell

DGX (DGX, SPN5-W)

Sicherheitshinweise

ACHTUNG

STROMSCHLAGGEFAHR NICHT ÖFFNEN

ACHTUNG: UM DIE GEFAHR VON

STROMSCHLÄGEN ZU VERMEIDEN, DAS GEHÄUSE (BZW. DIE RÜCKSEITE) NICHT ABNEHMEN UND/ODER DAS GERÄT SELBST REPARIEREN. ES BEFINDEN SICH KEINE BAUTEILE IM GERÄT, DIE VOM BENUTZER REPARIERT WERDEN KÖNNEN. REPARATUREN STETS VOM FACHMANN AUSFÜHREN LASSEN.

Der Blitz mit der Pfeilspitze im gleichseitigen Dreieck dient dazu, den Benutzer vor unisolierten und gefährlichen spannungsführenden Stellen innerhalb des Gerätegehäuses zu warnen, an denen die Spannung groß genug ist, um für den Menschen die Gefahr eines Stromschlages zu bergen.

Das Ausrufezeichen im gleichseitigen Dreieck dient dazu, den Benutzer auf wichtige vorhandene Betriebs- und Wartungsanleitungen in der produktbegleitenden

Dokumentation hinzuweisen.

ACHTUNG: UM BRANDGEFAHR UND DIE GEFAHR EINES STROMSCHLAGES ZU VERMEIDEN, SETZEN SIE DAS GERÄT WEDER REGEN NOCH SONSTIGER FEUCHTIGKEIT AUS.

ACHTUNG: Installieren Sie das Gerät nicht in einem geschlossenen Raum, z. B. in einem Bücherregal oder an einem ähnlichen Ort.

VORSICHT: Keine Hochspannungsgeräte in der Nähe dieses Gerätes verwenden (z. B. elektrische Fliegenklatschen). Ansonsten besteht die Gefahr von Fehlfunktionen durch elektromagnetische Störungen.

VORSICHT: Das Gerät darf nicht mit Wasser (Tropf- oder Spritzwasser) in Berührung kommen und es sollten keine mit Flüssigkeit gefüllten Behälter auf das Gerät gestellt werden, wie z. B. Vasen.

VORSICHT: Die Belüftungsöffnungen niemals verdecken. Das Gerät immer laut Herstellerangaben anschließen.

Schlitze und Öffnungen im Gehäuse dienen der Belüftung, gewährleisten einen störungsfreien Betrieb des Gerätes und schützen es vor Überhitzung. Öffnungen sollten niemals durch Aufstellen des Gerätes auf einem Bett, Sofa, Teppich

oder ähnlichen Untergründen verdeckt werden. Das Gerät sollte nicht z. B. in einem Bücherregal oder Schrank aufgestellt werden, wenn keine ausreichende Belüftung gewährleistet werden kann oder die Anleitungen missachtet wurden.

VORSICHT: Kein offenes Feuer auf das Gerät stellen, wie z. B. Kerzen.

HINWEIS: Angaben zur Geräteidentifizierung und zur Stromversorgung finden Sie auf dem Hauptetikett an der Unter- oder Oberseite des Gerätes.

VORSICHTSHINWEISE zum Netzkabel

Das Gerät wird über den Netzstecker vollständig ausgeschaltet. In einem Notfall muss der Netzstecker schnell und mühelos erreichbar sein.

Beachten Sie für die aktuellen Vorschriften die technischen Daten des Gerätes in diesem Benutzerhandbuch.

Steckdosen niemals überlasten. Überlastete, lockere oder beschädigte Steckdosen, Verlängerungskabel, beschädigte Stromkabel oder rissige Leitungsisolationen bergen Gefahren und können Stromschläge oder Brände verursachen. In diesen Fällen besteht die Gefahr von Stromschlägen oder Bränden. Überprüfen Sie regelmäßig die Kabel des Gerätes. Bei Schäden oder Verschleiß das entsprechende Kabel abziehen, das Gerät nicht mehr verwenden und das Kabel von einem zugelassenen Kundendienst durch ein gleichwertiges Kabel ersetzen lassen. Vermeiden Sie eine unsachgemäße physikalische oder mechanische Nutzung des Stromkabels, wie z. B. Verdrehen, Knicken, Zerstechen, Einklemmen in einer Tür oder Darauftreten. Achten Sie besonders auf Stecker, Steckdosen und auf die Punkte, an denen das Kabel aus dem Gerät heraustritt.

VORSICHT: Achten Sie darauf, dass Kinder nicht ihre Hände oder andere Gegenstände in die *Lautsprecheröffnung einführen.

* Lautsprecheröffnung: Eine Aushöhlung im Lautsprechergehäuse zum Erzeugen satter Bässe.

VORSICHT: Für dieses Gerät sollte nur der mitgelieferte Netzadapter verwendet werden. Es sollte kein Netzteil eines anderen Gerätes oder Herstellers verwendet werden. Bei Einsatz eines anderen Netzkabels oder Netzteils besteht die Gefahr von Schäden am Gerät und der Garantieanspruch erlischt.

Symbole

~	Bedeutet Wechselstrom (AC).
---	Bedeutet Gleichstrom (DC).
°	Bedeutet Gerät der Klasse II.
⏻	Bedeutet Bereitschaftsbetrieb.
	Bedeutet “EIN” (Netz).
	Bedeutet gefährliche Spannung.

Information: Hinweis bezüglich Open-Source-Software

Um den in diesem Produkt enthaltenen Quellcode unter der GPL, LGPL, MPL und anderen Open-Source-Lizenzen, die zur Offenlegung des Quellcodes verpflichten, zu erhalten und um Zugang zu allen genannten Lizenzbedingungen, Copyright-Hinweisen und anderen relevanten Dokumenten zu erhalten, besuchen Sie bitte https://opensource.lge.com.

LG Electronics bietet gegen eine kostendeckende Gebühr (Medium, Versand und Bearbeitung) den Quellcode auf CD-ROM an. Senden Sie dazu eine Anfrage per E-Mail an: [e-mail].

Dieses Angebot gilt für jeden, der diese Informationen erhält, für einen Zeitraum von drei Jahren nach der letzten Lieferung dieses Produkts.

Inhaltsverzeichnis

1 Erste Schritte

2 Sicherheitshinweise 6 Einführung 7 Bedienfeld 8 Rückseite 9 Fernbedienung 12 Position der Lautsprecher 13 Installation der Sound Bar 14 Wandmontage des Hauptgerätes

2 Anschlüsse

19 Verlegen der Kabel 19 Anschluss des Netzadapters 20 Verbindung von Funk-Subwoofer und hinterem Lautsprecher (separat erhältlich) 20 - Funk-Subwoofer-Verbindung 21 – Verbindung für hinteren Lautsprecher (separat erhältlich) 22 - Surround-Klang 25 - Wie man den Ferritkern anbringt 26 Anschluss an den Fernseher 26 - Über ein optisches Kabel 26 - LG Sound Sync 28 - Verwendung eines HDMI-Kabels 28 - ARC-Funktion (Audio Return Channel) 28 - eARC (Erweiterter Audio-Rückkanal) Funktion 29 - Was bedeutet SIMPLINK? 30 - Weitere Informationen zu HDMI 31 Anschluss von Zusatzgeräten 31 - DOLBY ATMOS® 31 - DTS:X® 32 - HDMI IN-Anschluss 32 - OPTICAL IN-Anschluss 33 - USB-Anschluss 33 - Kompatible USB-Geräte 33 – Anforderungen an USB-Geräte 34 - Spielbare Dateien

3 Bedienung

35 Grundfunktionen 35 - USB-Funktion 36 Weitere Funktionen 36 – Die Benutzung Ihrer TV-Fernbedienung 37 - AUTO POWER Ein/Aus 38 - Automatischer Funktionswechsel 38 - Schnellstart 39 Verwendung der Bluetooth Wireless-Technologie 39 - Über Bluetooth 39 - Bluetooth-Profile 39 - Musik vom Ihrem Bluetooth-Gerät hören 41 - Steuerung eines über Bluetooth verbundenen Gerätes 41 - Sperre der Bluetooth-Verbindung (BT LOCK) 41 Verwendung der BLUETOOTH-App 41 – Installieren Sie die "LG Sound Bar"-App auf Ihrem BLUETOOTH-Gerät 42 – Bluetooth über die "LG Sound Bar"-App aktivieren

4 Fehlersuche

43 Störungsbehebung 43 - Allgemein 44 - HINWEISE zur Verwendung des Funkbetriebs 45 - HINWEISE für den Demo-Modus

5 Anhang

46 Markenzeichen und Lizenzen 47 Technische Daten 49 Handhabung des Lautsprechers

Einführung

In diesem Handbuch verwendete Symbole

Hinweis

Weist auf besondere Funktionen des Gerätes hin.

Vorsicht

Vorsichtshinweise zur Vermeidung möglicher Beschädigungen.

Bedienfeld

1

(○ (Bereit)

- Schaltet das Gerät EIN oder AUS.

F (Funktion)

- Wählen Sie die Funktion und Eingangsquelle aus, indem Sie die Taste F mehrmals drücken.

Eingangsquelle / Funktion Anzeige
OptischARCe-ARCLG Sound Sync(kabelgebunden)	OPT/HDMI ARC
Bluetooth BT
LG Sound Sync (WLAN) LG TV
HDMI IN HDMI
USB USB

+/- (Lautstärke)

- Lautstärke einstellen.

2

Fernbedienungssensor

3

Anzeigefenster

- Falls 15 Sekunden lang keine Taste gedrückt wird, wird das Anzeigefenster automatisch abgedunkelt.

Wenn Sie eine beliebige Taste drücken, leuchtet die Anzeige auf.

Dieses Gerät schaltet sich selbst aus, um den Energieverbrauch zu senken, wenn das Hauptgerät nicht mit einem Zusatzgerät verbunden ist oder 15 Minuten lang nicht genutzt wurde.

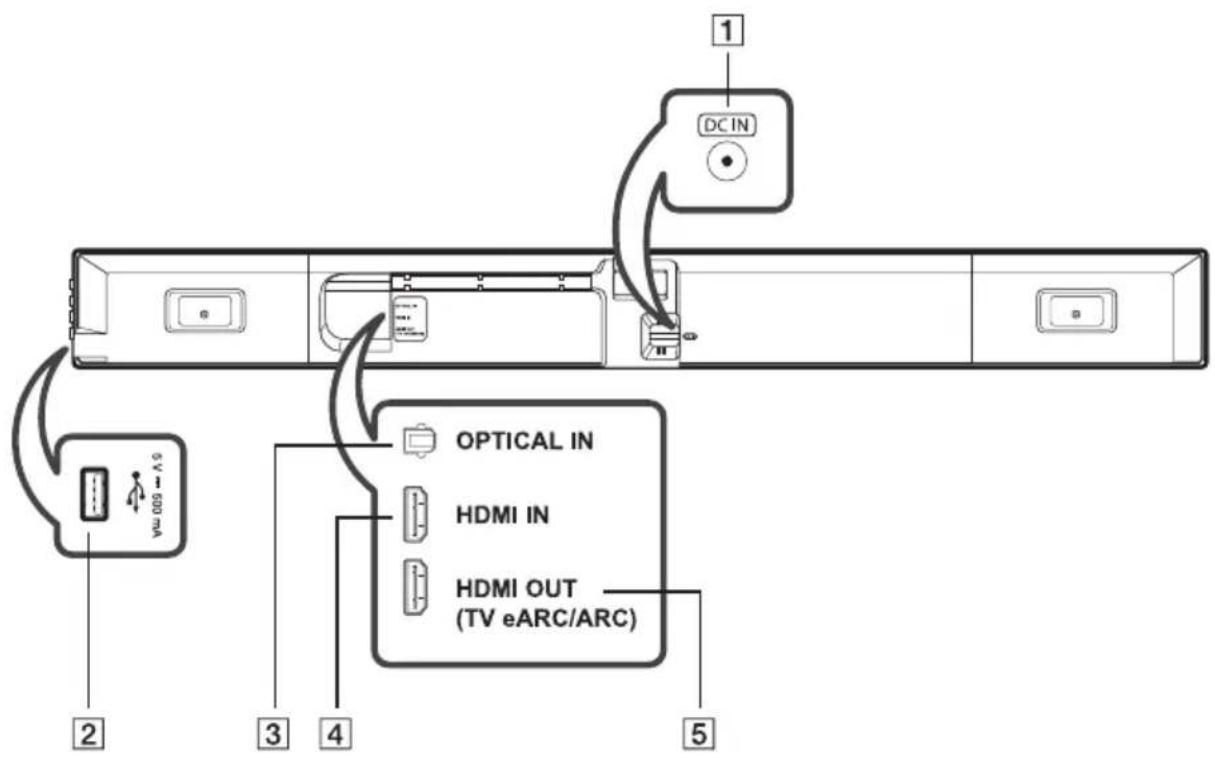

Rückseite

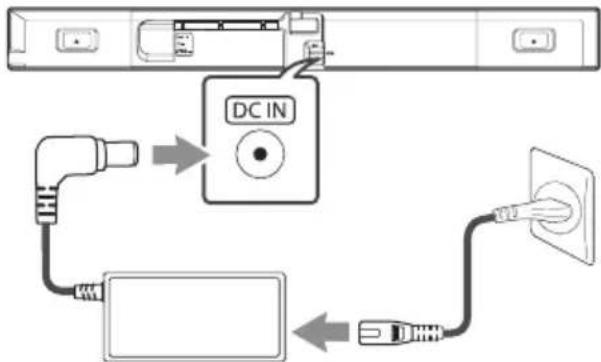

1	DC IN- Schließen Sie das Gerät an das Netzteil an.
2	USB-Anschluss- Schließen Sie das USB-Speichergerät an den USB-port auf der rechten Seite des Geräts an.
3	OPTICAL IN- Verbinden Sie die OPTICAL IN-Buchse auf der Rückseite des Geräts mit der OPTICAL OUT-Buchse am TV-Gerät.
4	HDMI IN- Verbinden Sie die HDMI IN-Buchse auf der Rückseite des Gerätes mit der HDMI OUT-Buchse Ihres externen Geräts. Sie können Bild und Ton über den HDMI-Anschluss auf einem Zusatzgerät ausgeben.
5	HDMI OUT (TV eARC/ARC)- Verbinden Sie die HDMI OUT (TV eARC/ARC)-Buchse auf der Rückseite des Gerätes mit der ARC-Buchse am TV-Gerät.

Fernbedienung

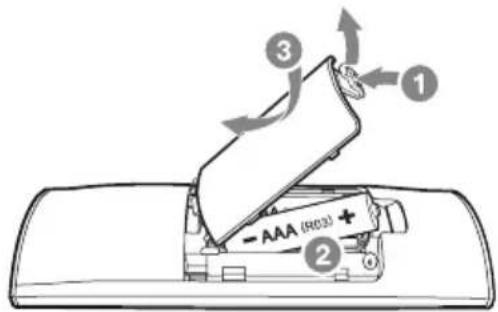

Austauschen der Batterie

Nehmen Sie die Batterieklappe von der Rückseite der Fernbedienung ab und legen Sie die Batterie mit der richtigen Polung ✝ und ⊖ ein.

Bei Ersetzen durch einen falschen Batterietyp besteht Brand- und Explosionsgefahr.

1	(○) (Bereit)- Schaltet das Gerät EIN oder AUS.
2	VOL (Lautstärke) +/--Stellt Lautsprecherlautstärke ein.
3	K◀/▶◀ (Überspringen/Suchlauf)- Drücken Sie K◀ oder ▷◀, um zur nächsten oder vorhergehenden Datei zu wechseln.- Halten Sie die TasteK◀ oder ▷◀ während der Wiedergabe gedrückt und lassen Sie sie an der gewünschten Stelle los.
4	▶◀ (Wiedergabe/Pause)- Startet die Wiedergabe. /Unterbricht die Wiedergabe.• Sperre der BT-(Bluetooth)-Verbindung: Hierbei können Sie ein Bluetooth-Gerät nur mit den Bluetooth- und LG TV-Funktionen verbinden. (Seite 41)Um die Bluetooth-Verbindungssperre ein- oder auszuschalten, halten Sie ▷◀ ca. 3 Sekunden lang gedrückt und drücken Sie sie in der BT (Bluetooth)-Funktion erneut.

SOUND EFFECT

- Wählt einen Soundeffektmodus über SOUND EFFECT aus.

Auf der Anzeige Beschreibung
AI SOUND PRO	Analysiert den Eingangsklang und stellt den für den Inhalt optimierten Klang in Echtzeit bereit.
BASS BLAST oder BASS BLAST+	Verstärkt den Bass und liefert starken Sound.
STANDARD Sie können einen optimierten Klang genießen.
MOVIE Sie können einen immersiveren Kino-Surround-Sound genießen.
MUSIC Besserer Klang für Musikquelle.

Sollte dieses Gerät DOLBY ATMOS oder DTS:X-Stream erkennen, können Sie den Klangeffekt nicht in einen anderen ändern. In diesem Fall reagiert diese Einheit nicht, selbst wenn Sie auf SOUND EFFECT drücken. Außerdem wird Ihnen lediglich "NOT SUPPORTED" im Anzeigefenster angezeigt. Wenn dieses Gerät DTS stream im MOVIE-Modus erkennt, spielt es stream mit DTS Virtual:X-Technologie ab. - TV-Fernbedienung: Damit können Sie die Lautstärke dieses Geräts über die Fernbedienung Ihres TV-Geräts steuern, selbst wenn es sich um das Produkt eines anderen Herstellers handelt. (Seite 36) Halten Sie zum Ein- und Ausschalten der Funktion der TV-Fernbedienung die Taste SOUND EFFECT etwa 3 Sekunden lang gedrückt und drücken Sie sie dann erneut. ! Unterstützte TV-Hersteller

LG

Panasonic

Philips

Samsung

Sharp

Sony

Toshiba

Vizio

↓↑ (Soundabstimmung)

- Passt den Schallpegel jedes Lautsprechers an.

Wählen Sie den gewünschten Lautsprecher mit der Taste ♦ aus und passen Sie dann die Lautstärke mit der Taste VOL +/— an.

Die Anpassung des hinteren Lautsprecherpegels erfolgt nur, falls die hinteren Lautsprecher angeschlossen wurden. Weitere Informationen zu den Lautsprechern finden Sie auf Seite 12.

Anzeige	Beschreibung	Reichweite
WF	Subwoofer	-15 ~ 6
C	Mitte	-6 ~ 6
R	Rückseite	-6 ~ 6
TRE	Höhen	-5 ~ 5
BAS	Bässe	-5 ~ 5

- Surround Sound: Mit dieser Funktion können Sie Surround Sound mit den hinteren Lautsprechern nutzen. (Seite 22)

Halten Sie zum Ein- oder Ausschalten des Surround Sound die Taste 🔊 etwa 3 Sekunden lang gedrückt und drücken Sie sie dann erneut.

F (Funktion)

- Wählen Sie die Eingangsquelle und Funktion aus, indem Sie die Taste F mehrmals drücken.

8	(Stumm)- Drücken Sie, um das Gerät stumm zu schalten. Drücken Sie erneut auf, um die Funktion zu deaktivieren.
9	i (Informationen)- Über die Taste i können Sie verschiedene Information über die Eingangsquelle anzeigen.- OPT (optisch)/ARC/E-ARC/HDMI (HDMI IN): Audioformat- BT (Bluetooth): Name des verbundenen Bluetooth-Gerätes- USB: Informationen über die auf einem USB-Datenträger enthaltenen Dateien.Automatische Abschaltung EIN/AUS: Das Gerät kann damit automatisch über folgende Eingangssignale ein- und ausgeschaltet werden: optisch, LG TV oder Bluetooth (Seite 37). Halten Sie zum Ein- und Ausschalten der Funktion AUTO POWER die Taste i etwa 3 Sekunden lang gedrückt und drücken Sie sie dann erneut.
10	REPEAT- Drücken Sie zur Auswahl des gewünschten Wiedergabemodus bzw. des Zufallsmodus REPEAT.
11	FOLDER ∧/∨- Sucht nach einem Ordner auf dem USB-Gerät.

Position der Lautsprecher

1: Center-Lautsprecher 2: Vordere Lautsprecher 3: Subwoofer 4: Hintere Lautsprecher

Über zusätzliche hintere WLAN-Lautsprecher können Sie Surround-Sound genießen. Die hinteren WLAN-Lautsprecher werden als Satz separat angeboten (SPK8-S).

Installation der Sound Bar

Der Ton kann über den Anschluss des Gerätes auf einem Zusatzgerät ausgegeben werden: TV, Blu-ray-Disc-Player, DVD-Player usw.

Stellen Sie das Gerät vor dem Fernseher auf und schließen Sie es an das gewünschte Gerät an. (Seiten 26 - 32)

Der Funk-Subwoofer kann an jedem beliebigen Ort im Raum aufgestellt werden. Für den Subwoofer wird jedoch ein Stellplatz in der Nähe des Hauptgerätes empfohlen. Richten Sie ihn leicht zur Raummitte aus, um Wandreflexionen zu vermeiden.

Für einen optimalen Surround-Klang müssen die Lautsprecher wie in der folgenden Abbildung gezeigt aufgestellt werden.

Hinweis

• Wenn die Soundleiste den Fernbedienungssensor des Fernsehgeräts abdeckt, vergrößern Sie den Abstand zwischen der Soundleiste und dem Fernsehgerät um 10 bis 15 cm oder mehr. • Die obige Abbildung kann von aktuellen Geräten abweichen.
• Über zusätzliche hintere WLAN-Lautsprecher können Sie Surround-Sound genießen. Die hinteren WLAN-Lautsprecher werden als Satz separat angeboten (SPK8-S).

Vorsicht

• Für die bestmögliche Wireless-Verbindung wie etwa Bluetooth oder Funk-Subwoofer sollten Sie das Gerät nicht in einem Metallgestell positionieren, da die Wireless-Verbindung über ein Modul am Boden des Gerätes aufgebaut wird.
• Achten Sie beim Aufstellen oder beim Umsetzen des Gerätes/Subwoofers darauf, dass die Oberflächen nicht verkratzen.

Wandmontage des Hauptgerätes

Sie haben die Möglichkeit, das Hauptgerät an einer Wand zu montieren.

Befestigen Sie die Wandhalterung an einer massiven senkrechten Wand.

Falls Sie die Einheit an einer Wand aus einem anderen Material anbringen wollen, fragen Sie eine Fachfrau oder einen Fachmann, die Wandhalterung anzubringen.

Benutzen Sie nur die mitgelieferte Wandhalterung. Erst die Kabel an der Einheit anschließen und danach die Einheit anbringen.

Vor der Installation

• Benutzen Sie die Wandhalterung ausschließlich für die Installation der Soundbar an der Wand.
• Falls Sie den Installationsvorgang nicht vollständig verstehen, unterlassen Sie sofort das Installieren und wenden Sie sich an den Kundendienst. Falls es weitere Fragen zur Installation gibt, wenden Sie sich an einen professionellen Installateur.
• Es wird empfohlen, dieses Produkt an einer Betonwand zu installieren. Es wird davon abgeraten, das Produkt auf einer anderen Oberflächensubstanz (z. B. Holzgestell, Trockenbau-Wand, Sperrholz, Ziegelsteine) zu installieren. Unsachgemäße Installation kann dazu führen, dass das Produkt von der Wand fällt.
• Installieren Sie das Produkt nur an einer senkrechten Wand. Nicht an einer schrägen Wand installieren, deren Neigung nicht den Gebäudestandards entspricht, oder an einer gefliesten Wand oder Decke. LG ist nicht verantwortlich für Probleme, die aus einer unsachgemäßen Installation des Produkts entstehen, z. B. auf gefliesten Wänden oder Decken.
• Prüfen Sie vor der Installation erst das beiliegende Zubehör. Wir sind nicht verantwortlich für verlorenes oder beschädigtes Zubehör, wenn die innere Verpackung geöffnet worden ist.
• Falls ein Säugling oder kleines Kind das beiliegende Zubehör verschluckt, können körperliche Schäden wie zum Beispiel Ersticken die Folge sein. Achten Sie darauf, dass das beiliegende Zubehör nicht in die Hände von Säuglingen oder kleinen Kindern gelangen kann.
• Beim Festziehen von Schrauben darauf achten, dass sie fest sitzen. Beim Festziehen von Schrauben nicht Gewalt anwenden. Sonst könnte die Wand oder das Produkt beschädigt werden, oder es könnte zu anderen Beeinträchtigungen kommen.
• Beim Installieren der Einheit darauf achten, dass die spezifizierte Zugbelastung nicht überschritten wird und dass das Produkt nicht durch äußere Kräfte Belastungen ausgesetzt wird.
• Bei der Installation gutes Werkzeug benutzen, um Unfälle zu vermeiden.
• Da es nach der Installation dieses Gerätes schwierig ist, Anschlüsse herzustellen, sollten Sie die Kabel vor der Installation anschließen.

Montagematerialien

Gerät

Montageanleitung für Wandhalterung

Wandhalterung

Schrauben

Wandstecker

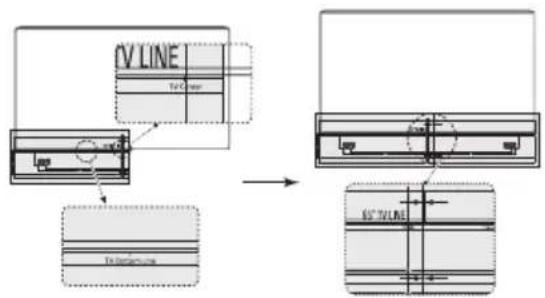

1. Richten Sie die UNTERKANTE des Fernsehgerätes der Montageschablone der Wandhalterung mit der Unterkante des Fernsehgerätes aus und befestigen Sie das Gerät an dieser Position.

1. Verwenden Sie zur Wandmontage (Beton) die Dübel. Zur Montage müssen einige Löcher in die Wand gebohrt werden. Eine Montageschablone (Montageschablone der Wandhalterung) für die Bohrungen ist im Lieferumfang enthalten. Nehmen Sie anhand der Schablone die Bohrungen vor.

1. Entfernen Sie die Montageschablone der Wandhalterung.
2. Befestigen Sie die Halterungen mit Schrauben, so wie in der folgenden Abbildung gezeigt.

Weitere Informationen zu den Schraubenbefestigungen finden Sie auf Seite 16.

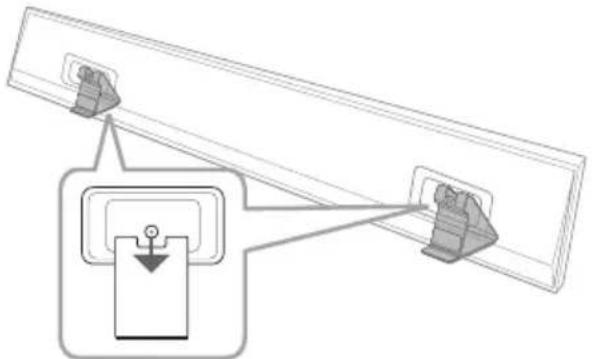

1. Befestigen Sie die Haken der Einheit wie nachfolgend gezeigt an den Halterungen.

Um das Gerät aus den Halterungen zu lösen, führen Sie die Montageanleitung in umgekehrter Reihenfolge durch.

So befestigen Sie mit Dübel und Schrauben

(bei Anbringungen an eine Betonwand)

1. Dort, wo Dübel gesetzt werden sollen, mit einem Bohrer und einer Bohrspitze der Größe ∅ 6 mm jeweils ein 40 mm bis 45 mm tiefes Loch bohren.

1. Die Bohrlöcher säubern.

1. In die Bohrlöcher jeweils einen Dübel stecken, um die Wandhalterungen damit zu fixieren. (Zum Einsetzen der Dübel einen Hammer benutzen.)

1. Die Wandhalterung so an die Wand halten, dass sich die Schraubenöffnungen mit den Löchern decken.

1. Dann die Schrauben in die Dübel in den Löchern eindrehen, um die Wandhalterung zu fixieren. Die Schrauben mit einem Drehmoment von 12 kgf/cm ± 1 anziehen.

Vorsicht

• Beim Befestigen der Einheit an der Wand vorsichtig vorgehen und darauf achten, dass nichts zu Boden fällt.
• Das Produkt nicht an einer Wand befestigen, die Öl oder Ölnebel ausgesetzt sein könnte. Dadurch könnte das Produkt beschädigt werden, sodass es herunterfallen könnte.
• Professionelle Installateure sollten dieses Handbuch sorgfältig lesen, um eine ordnungsgemäße Installation zu gewährleisten.
• Professionelle Installateure sollten dieses Handbuch nach der Installation ihren Kunden geben und diese auffordern, es gut aufzubewahren, um später darin nachschlagen zu können.
• Bewahren Sie dieses Handbuch nach der Installation gut auf, sodass Sie bei Bedarf darin nachschlagen können.
• Fragen Sie in dem Geschäft, wo Sie das Produkt kaufen, nach einem professionellen Installateur, der Ihnen das Produkt installieren kann. Wird das Produkt nicht von einem Fachmann oder einer Fachfrau fachgerecht installiert, kann das Gefahren mit sich bringen und zu Körperverletzungen führen.
• Auf keinen Fall darf das Produkt an einer Stelle installiert werden, die nicht stabil ist und das Gewicht nicht tragen kann. Wenn der Installationsort nicht fest genug ist, kann das Produkt zu Boden fallen und Körperverletzungen verursachen.
• Wenn das Produkt nach seiner Installation an eine andere Stelle versetzt oder demontiert werden soll, wenden Sie sich an einen professionellen Installateur. Wenn Sie versuchen, das Produkt selber zu installieren oder zu versetzen, beachten Sie, dass die Installation eine technische Aufgabe ist, bei der Sicherheitsaspekte zu berücksichtigen sind.
• Nach der Installation darf das Produkt nicht durch schweres Gewicht oder Stöße von außen belastet werden. Das Produkt könnte sich von der Wand lösen, von der Wand fallen und Verletzungen verursachen.
• Wird das Produkt an der Wand installiert, sollten Stromkabel und Signalkabel nicht auf der Rückseite der Einheit herabhängen.
• Dadurch könnten die Kabel beschädigt werden, sodass dann Brand- und Stromschlaggefahr besteht und ein Defekt beim Produkt bewirkt werden kann.

Vorsicht

• Installieren Sie das Produkt so, wie es in der Installationsanleitung beschrieben ist. Die Nichtbeachtung der Installationsanleitung kann zu Körperverletzungen und zu Schäden am Produkt führen.
• Bei der Installation des Produkts und der Anpassung der Höhe der Installation sollten unbedingt zwei Personen mitwirken. Wenn eine Einzelperson alleine die Installation oder die Anpassung vornimmt, besteht die Gefahr, dass sie sich verletzt, und das Produkt könnte beschädigt werden.
• Bevor Sie mit der Installation beginnen, überzeugen Sie sich zunächst, dass die Wand, an der Sie die Installation durchführen wollen, tragfähig und geeignet ist. Benutzen Sie die mit dem Produkt gelieferten Schrauben und Dübel. Wenn Sie andere Dübel oder Schrauben verwenden, können diese möglicherweise das Gewicht des Produktes nicht tragen, sodass dadurch ein Sicherheitsrisiko gegeben wäre.
• Beim Bohren der Löcher in die Wand darauf achten, dass ein Bohrer mit der angegebenen Stärke und dem angegebenen Durchmesser benutzt wird. Beachten Sie die angegebene Bohrlochtiefe. Die Bohr- und Installationsarbeiten für das Produkt müssen wie in der Installationsanleitung beschrieben ausgeführt werden. Sonst könnte die Installation nicht halten, sodass die Sicherheit nicht gewährleistet ist.
• Das Produkt nicht mit einem nassen Lappen abwischen, und unter dem Platz, wo es installiert ist, kein Heizgerät oder Luftbefeuchter betreiben. Wasser oder Dampf könnte in das Produkt eindringen, es könnte zu Hitzeentwicklung kommen und ein Brand könnte ausgelöst werden. Es besteht dann Stromschlaggefahr und das Produkt könnte nicht mehr funktionieren.
• Das Produkt nicht im Bereich einer Sprinkleranlage oder eines Brandmelders installieren oder wo es zu Vibrationen oder Schlägen kommen kann oder wo eine Hochspannungsleitung oder Hochspannungsquelle in der Nähe ist.
• Vor der Installation das Stromkabel des Produkts von der Netzsteckdose trennen. Die Installation bei eingestecktem Stromkabel birgt Stromschlag- und Feuergefahr.

Vorsicht

• Das Produkt nicht mit nassen Händen installieren. Arbeiten Sie mit Arbeitshandschuhen. Ohne Arbeitshandschuhe könnten Sie sich verletzen.
• Installieren Sie diese Einheit nicht auf den Kopf gestellt. Teile dieses Gerätes könnten beschädigt werden, außerdem besteht Verletzungsgefahr.
• Nicht mit dem Körpergewicht an der Einheit hängen, Stöße sollten vermieden werden.
• Sichern Sie das Gerät fest an der Wand, so dass es nicht herunterfällt. Herabfallen des Geräts kann Körperverletzungen und Schäden am Gerät bewirken.
• Bei Wandinstallation darauf achten, dass die Anschlusskabel nicht von einem Kind heruntergezogen werden können, sodass die Einheit herunterfallen und Verletzungen bewirken könnte.

Installation der Ständer

Befestigen Sie die Haken des Geräts an den Ständern wie unten gezeigt.

Hinweis

Sorgen Sie dafür, dass der Fernbedienungssensor bzw. der Bildschirm Ihres TV nicht bedeckt wird, falls Sie die Soundbar mit Standplätzen einrichten möchten.

Verlegen der Kabel

Die Kabel können mit der Kabelhalterung zusammengebunden werden.

• Nachdem alle Verbindungen hergestellt wurden, können Sie die Kabel nach Bedarf ordentlich verlegen.
• Wir empfehlen die Verwendung des mit diesem Gerät mitgelieferten HDMI-Kabels. Ein anderes HDMI-Kabel ist mit diesem Gerät möglicherweise nicht kompatibel.

Anschluss des Netzadapters

Schließen Sie den Lautsprecher über den enthaltenen Netzadapter an eine Steckdose an.

1. Schließen Sie das enthaltene Netzkabel am Netzadapter an.
2. Schließen Sie das Netzadapterkabel am Netzadaptereingang DC IN an.
3. Schließen Sie das Netzkabel an eine Netzsteckdose an.

Vorsicht

Verwenden Sie ausschließlich den mit diesem Gerät mitgelieferten Netzadapter. Verwenden Sie keinen Netzadapter von einem anderen Gerät oder Hersteller. Die Verwendung eines anderen Netzkabels oder -Adapters kann das Gerät beschädigen und Ihre Garantie aufheben.

Verbindung von Funk-Subwoofer und hinterem Lautsprecher (separat erhältlich)

Funk-Subwoofer-Verbindung

LED-Anzeige des Funk-Subwoofers

LED-Farbe Status
Grün (Blinkend)	Es wird versucht, die Verbindung herzustellen.
Grün Die Verbindung ist hergestellt.
Rot Der Funk-Subwoofer befindet sich im Standby-Modus oder die Verbindung ist fehlgeschlagen.
Aus (Keine Anzeige)	Das Kabel des Funk-Subwoofers ist nicht verbunden.

Erste Einrichtung des Funk-Subwoofers

1. Schließen Sie das Netzkabel an der Sound Bar und den Funk-Subwoofer am Ausgang an.
2. Schalten Sie die Sound Bar ein. Die Verbindung zwischen Sound Bar und Funk-Subwoofer wird automatisch hergestellt.
3. Die grüne LED-Anzeige auf der Rückseite des Funk-Subwoofers leuchtet.

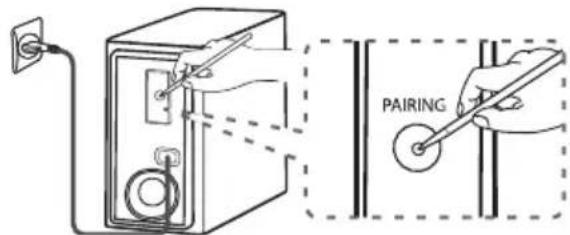

Funk-Subwoofer manuell verbinden

Sollte die Verbindung nicht hergestellt worden sein, leuchtet am Funk-Subwoofer die rote LED-Anzeige und es wird kein Ton über den Funk-Subwoofer ausgegeben. Um diese Störung zu beheben, gehen Sie wie folgt vor:

1. Drücken Sie die Taste PAIRING auf der Rückseite des WLAN-Subwoofers.

- Die grüne LED auf der Rückseite des kabellosen Subwoofers blinkt schnell. (Wenn die grüne LED nicht blinkt, müssen Sie die Taste PAIRING gedrückt halten.)

1. Schalten Sie die Sound Bar ein.

- Verbindung wurde hergestellt. Die grüne LED auf der Rückseite des kabellosen Subwoofers leuchtet auf.

! Hinweis

- Es dauert einige Sekunden (u. U. auch etwas länger), bis die Verbindung zwischen Hauptgerät und Subwoofer hergestellt wurde und der Ton ausgegeben wird. - Je näher Hauptgerät und Subwoofer zueinander stehen, desto besser ist die Tonqualität. Es wird empfohlen, Hauptgerät und Subwoofer so nahe wie möglich zueinander aufzustellen, um die folgenden Probleme zu vermeiden.

• Es befindet sich ein Hindernis zwischen Hauptgerät und Subwoofer.
• Ein anderes Gerät nutzt dieselbe Frequenz wie diese Wireless-Verbindung wie zum Beispiel ein medizinisches Gerät, ein Mikrowellen- oder ein Wireless LAN-Gerät.
• Sound Bar und Subwoofer sollten in einem Abstand von mindestens 1 m von anderen Geräten (z. B. Wireless-Router, Mikrowellengerät usw.) aufgestellt werden, um Übertragungsstörungen zu vermeiden.

Verbindung für hinteren Lautsprecher (separat erhältlich)

Hintere Lautsprecher anschließen

1. Schließen Sie das schwarz gestreifte Kabel an den Anschluss mit der Bezeichnung - (minus) und das andere Ende des Kabels an den Anschluss mit der Bezeichnung + (plus) an.

1. Verbinden Sie Funkempfänger und hintere Lautsprecher (links, rechts) über die Lautsprecherkabel.

Farbe Position
Blau Hinten	links
Grau Hinten	rechts

! Hinweis

Das Set für die hinteren Funklautsprecher (SPK8-S) muss separat erworben werden, um den Surround-Klang genießen zu können.

Vorsicht

• Es dürfen nur die mit diesem Gerät gelieferten Lautsprecher verwendet werden. Bei Verwendung anderer Lautsprecher besteht die Gefahr von Fehlfunktionen.
• Die Lautsprecherkabel müssen an die richtigen Komponentenanschlüsse angeschlossen werden: + an + und – an –. Bei vertauschten Kabeln erscheint der Klang verzerrt und die Bässe verringert.

LED-Anzeige des Funkempfängers

LED Farbe Status
Gelb-grün (Blinkt)	Es wird versucht, die Verbindung herzustellen.
Gelb-grün	Die Verbindung ist hergestellt.
Rot Der WLAN-	Empfangsgerät ist im Standby-Modus oder die Verbindung ist fehlgeschlagen.
Aus (Keine Anzeige)	Das Netzkabel des Funkempfängers ist nicht angeschlossen.

Erstmalige Einrichtung des Funkempfängers

1. Schließen Sie das Netzkabel des Funkempfängers an die Steckdose an.
2. Schalten Sie das Hauptgerät ein: Die Verbindung zwischen Klangleiste und Funkempfänger wird automatisch hergestellt.
3. Die gelb-grüne LED-Anzeige am Funkempfänger leuchtet auf.

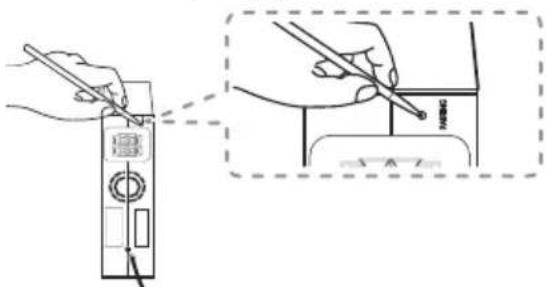

Manuelles Koppeln des Funkempfängers

Sollte die Verbindung nicht vollständig erfolgt sein, leuchtet die rote LED-Anzeige am Funkempfänger und es wird kein Klang über die hinteren Lautsprecher erzeugt. Um dieses Problem zu beseitigen, gehen Sie wie folgt vor.

1. Drücken Sie die Taste PAIRING auf der Rückseite des WLAN-Empfangsgeräts.

- Die gelb-grüne LED-Anzeige auf der Rückseite des Funkempfängers blinkt schnell.

1. Schalten Sie das Hauptgerät ein.

- Das Koppeln wurde abgeschlossen. Die gelb-grüne LED-Anzeige am Funkempfänger leuchtet auf.

Surround-Klang

Sie können herrlichen Surround-Klang für alle Eingangsklangquellen mit hinteren Lautsprechern genießen.

Wenn Sie die Surround-Funktion einschalten, wird die gesamten Lautsprecher Klang erzeugen. Wenn Sie die Surround-Funktion ausschalten, werden die Lautsprecher den Originalklang über den ursprünglichen Klangkanal erzeugen.

Halten Sie zum Aktivieren der Surround-Funktion die Taste ♪♦ auf der Fernbedienung ca. 3 Sekunden lang gedrückt und drücken Sie diese Taste erneut, während die Meldung "OFF - SURROUND" angezeigt wird.

Halten Sie zum Deaktivieren der Surround-Funktion die Taste ♣♦♦ auf der Fernbedienung ca. 3 Sekunden lang gedrückt und drücken Sie diese Taste erneut, während die Meldung "ON - SURROUND" angezeigt wird.

Surround-Funktion EIN

Klangeffekt Eingang		Ausgang
		Keine hinteren Lautsprecher	Angeschlossene hintere Lautsprecher
AI SOUND PRO	2.0 Ch
	5.1 Ch
	7.1 Ch oder mehr
BASS BLAST oder BASS BLAST+	2.0 Ch
	5.1 Ch
	7.1 Ch oder mehr
STANDARD	2.0 Ch
	5.1 Ch
	7.1 Ch oder mehr
MOVIE	2.0 Ch
	5.1 Ch
	7.1 Ch oder mehr
MUSIC	2.0 Ch
	5.1 Ch
	7.1 Ch oder mehr

Surround-Funktion AUS

Klangeffekt Eingang		Ausgang
		Keine hinteren Lautsprecher	Angeschlossene hintere Lautsprecher
AI SOUND PRO	2.0 Ch
	5.1 Ch	###	###
	7.1 Ch oder mehr	###	###
BASS BLAST oder BASS BLAST+	2.0 Ch	###	###
	5.1 Ch	###	###
	7.1 Ch oder mehr	###	###
STANDARD	2.0 Ch	###	###
	5.1 Ch	###	###
	7.1 Ch oder mehr	###	###
MOVIE	2.0 Ch	###	###
	5.1 Ch	###	###
	7.1 Ch oder mehr	###	###
MUSIC	2.0 Ch	###	###
	5.1 Ch	###	###
	7.1 Ch oder mehr	###	###

Wie man den Ferritkern anbringt

Der Ferritkern wird möglicherweise in Abhängigkeit von den Vorschriften der jeweiligen Nation nicht bereitgestellt.

Montage des Ferritkerns für die Lautsprecherkabel

Sie müssen einen Ferritkern anbringen, um elektrische Störungen zu reduzieren oder zu eliminieren.

1. Ziehen Sie den Stopper [a] des Ferritkerns, um ihn zu öffnen.
2. Wickeln Sie die Lautsprecherkabel zweimal um den Ferritkern.
3. Verschließen Sie den Ferritkern, bis er einrastet.

! Hinweis

• Geräte mit starken elektromagnetischen Feldern in der Nähe des Empfängers können Störungen verursachen. Positionieren Sie Hauptgerät und Funkempfänger an einem anderen Ort.
• Der kabellose Empfänger schaltet nach einigen Minuten automatisch in den Bereitschaftsmodus, nachdem die Klangleiste ausgeschaltet wurde. Wenn der kabellose Empfänger sich im Bereitschaftsmodus befindet, leuchtet die LED rot.
• Wenn Sie die Sound Bar einschalten, schaltet sich der Funkempfänger ein, und die LED wechselt in gelb – grün. Die hinteren Lautsprecher geben innerhalb von ein paar Sekunden einen Klang aus.
• Es dauert einige Sekunden (u. U. auch etwas länger), bis die Verbindung zwischen Hauptgerät und Funkempfänger hergestellt wird. • Die hinteren Lautsprecher müssen mindestens 30 cm vom Fernsehgerätebildschirm oder PC-Monitor entfernt verwendet werden.
• Wenn der Funkempfänger an das Hauptgerät angeschlossen, bzw. davon getrennt wird, kann es bei der Klangwiedergabe zu Unterbrechungen kommen.
• Positionieren Sie Sound Bar und Funkempfänger so nah beieinander wie möglich und halten Sie sie zumindest 1 m vom Gerät (z.B. Wi-Fi-Router, Mikrowelle, usw.) entfernt auf, um Drahtlos-Störungen zu verhindern.

Anschluss an den Fernseher

Bitte verbinden Sie dieses Gerät mit dem TV-Gerät entweder mittels eines digital-optischen Kabels oder aber eines HDMI-Kabels, je nachdem, über welche Anschlussmöglichkeiten das TV-Gerät verfügt.

Über ein optisches Kabel

1. Verbinden Sie die OPTICAL IN-Buchse auf der Rückseite des Gerätes über ein optisches Kabel mit der OPTICAL OUT-Buchse am Fernsehgerät.

1. Drücken Sie mehrmals die Taste F, um die Eingangsquelle OPT/HDMI ARC zu wählen.

Bei bestehender Verbindung zwischen diesem Gerät und Ihrem Fernsehgerät erscheint die Meldung "OPT" im Anzeigefenster.

Hinweis

• Vor dem Anschluss des optischen Kabels müssen ggf. die Schutzkappen auf den Anschlüssen entfernt werden.
• Der Ton des Fernsehgerätes kann über die Lautsprecher dieses Gerätes ausgegeben werden. Bei bestimmten TV-Modellen muss im TV-Menü die externe Lautsprecherfunktion ausgewählt werden. (Weitere Hinweise finden Sie in der Bedienungsanleitung Ihres Fernsehgerätes)
• Falls dieses Gerät gleichzeitig über OPTICAL und ARC verbunden wird, hat das ARC-Signal Vorrang.

LG Sound Sync

Bestimmte Gerätefunktionen können über die Fernbedienung Ihres LG Sound Sync-kompatiblen Fernsehgerätes bedient werden. Dieses Gerät ist mit allen LG Fernsehgeräten kompatibel, die LG Sound Sync unterstützen. Prüfen Sie, ob sich an Ihrem Fernsehgerät das LG Sound Sync-Logo befindet.

Folgende Funktionen können über die Fernbedienung Ihres LG Fernsehgerätes bedient werden: Lautstärke auf/ab, Stummschalten

Nehmen Sie abhängig von den Fähigkeiten Ihres Gerätes einen der folgenden Anschlüsse vor.

Hinweis

• Die Fernbedienung dieses Gerätes kann auch gleichzeitig mit der LG Sound Sync-Funktion verwendet werden. Beim Drücken einer Taste der TV-Fernbedienung synchronisiert sich dieses Gerät mit Ihrem Fernseher. Gemäß den TV-Spezifikationen werden die Lautstärke und die Stummschaltung dieses Geräts mit dem Fernsehgerät synchronisiert.
• Bei fehlgeschlagener Verbindung prüfen Sie, ob das Fernsehgerät eingeschaltet wurde.
• Überprüfen Sie vor der Verwendung der Funktion LG Sound Sync die folgenden Punkte.
• Ob das Gerät ausgeschaltet ist.
• Ob eine andere Funktion ausgewählt wurde.
• Ob das optische Kabel getrennt wurde.
• Ob die Wireless-Verbindung durch Störungen oder zu große Entfernungen unterbrochen wurde.

• Die Dauer bis zum Ausschalten dieses Gerätes bei aktivierter AUTO POWER-Funktion ist von Ihrem Fernsehgerät abhängig.

LG Sound Sync mit Kabelverbindung

1. Schließen Sie Ihr LG Fernsehgerät über ein optisches Kabel an das Gerät an.

1. Legen Sie die Tonausgabe Ihres Fernsehgerätes fest, um den Ton über dieses Gerät zu hören: (Einzelheiten zu LG Sound Sync finden Sie in der Bedienungsanleitung des Fernsehers.)
2. Schalten Sie das Gerät über die Taste ⏻ ein.
3. Drücken Sie mehrmals die Taste F, um die Eingangsquelle OPT/HDMI ARC zu wählen.

Bei bestehender Verbindung zwischen diesem Gerät und Ihrem Fernsehgerät erscheint die Meldung "LGOPT" im Anzeigefenster.

LG Sound Sync mit drahtloser Verbindung

1. Schalten Sie das Gerät über die Taste ⏻ ein.
2. Wählen Sie die LG TV-Funktion, indem Sie mehrfach F drücken.
3. Stellen Sie die Tonausgabe des TV-Gerätes ein, um den Ton über dieses Gerät zu hören:

Bei bestehender Verbindung zwischen diesem Gerät und Ihrem Fernsehgerät erscheint etwa drei Sekunden lang die Meldung "PAIRED" gefolgt von der Meldung "LG TV" im Anzeigefenster. (Einzelheiten zu LG Sound Sync finden Sie in der Bedienungsanleitung des Fernsehers.)

! Hinweis

Beim direkten Ausschalten des Gerätes über die Taste ⏻ (Ein-/Ausschalten) wird die Verbindung zu LG Sound Sync (Wireless) getrennt.

Verwendung eines HDMI-Kabels

Bei Anschluss dieses Gerätes an ein Fernsehgerät, das HDMI CEC und ARC (Audio Return Channel) unterstützt, kann der TV-Ton ohne Anschluss eines optischen Kabels über die Lautsprecher dieses Gerätes ausgegeben werden.

1. Verbinden Sie die HDMI OUT (TV eARC/ARC)-Buchse auf der Rückseite des Gerätes über ein HDMI-Kabel mit dem Anschluss ARC am Fernsehgerät.

1. Drücken Sie mehrmals die Taste F, um die Eingangsquelle OPT/HDMI ARC zu wählen.

Bei bestehender Verbindung zwischen diesem Gerät und Ihrem Fernsehgerät erscheint die Meldung "ARC" im Anzeigefenster.

! Hinweis

• Der Ton des Fernsehgerätes kann über die Lautsprecher dieses Gerätes ausgegeben werden. Bei bestimmten TV-Modellen muss im TV-Menü die externe Lautsprecherfunktion ausgewählt werden. (Weitere Hinweise finden Sie in der Bedienungsanleitung Ihres Fernsehgerätes)
• Je nach Modell Ihres LG Fernsehgerätes muss die SIMPLINK-Funktion an Ihrem LG Fernsehgerät aktiviert werden.
• Nach dem Aufrufen der ARC-Funktion aus einer anderen Funktion heraus muss die Eingangsquelle OPT/HDMI ARC ausgewählt werden. Somit wird die ARC-Funktion automatisch ausgewählt.

ARC-Funktion (Audio Return Channel)

Mithilfe der ARC-Funktion kann ein HDMI-fähiges Fernsehgerät einen Audio-Stream an den HDMI OUT-Ausgang dieses Gerätes senden.

eARC (Erweiterter Audio-Rückkanal) Funktion

eARC (Enhanced Audio Return Channel) ist eine Weiterentwicklung gegenüber dem bestehenden ARC (Audio Return Channel) und unterstützt die neuesten hochbitratigen Audioformate, wie z. B. DTS-HD Master Audio™, DTS:X®, Dolby® TrueHD, Dolby Atmos® und weitere.

Sie können Ihre verschiedenen Komponenten durch einfaches Anschließen verwenden.

Vorbereitung auf die Verwendung der eARC- oder ARC-Funktion

• Ihr Fernsehgerät muss die HDMI-CEC- und eARC- oder ARC-Funktion unterstützen und die HDMI-CEC- und eARC- oder ARC-Funktion muss auf Ein eingestellt sein.
• Die Einstellmethode von HDMI-CEC, eARC oder ARC kann je nach Fernsehgerät unterschiedlich sein. Einzelheiten zur eARC- oder ARC-Funktion finden Sie im Handbuch Ihres Fernsehgeräts.
• Sie müssen ein zertifiziertes HDMI-Kabel verwenden. (Seite 30)
• Sie müssen den HDMI OUT am Gerät über ein HDMI-Kabel mit dem HDMI IN des Fernsehgeräts, das die eARC- oder ARC-Funktion unterstützt, verbinden.
• Sie können nur eine Soundbar an ein mit eARC oder ARC kompatibles Fernsehgerät anschließen.

Was bedeutet SIMPLINK?

SIMPLINK

Einige Funktionen dieses Gerätes können über die Fernbedienung des Fernsehers aufgerufen werden, wenn dieses Gerät über einen HDMI-Anschluss an ein LG Fernsehgerät mit SIMPLINK-Funktion verbunden ist.

Über die Fernbedienung des LG Fernsehgerätes können folgende Funktionen gesteuert werden: Ein-/Ausschalten, Lautstärke auf/ab usw.

Einzelheiten zur SIMPLINK-Funktion finden Sie in der Bedienungsanleitung des Fernsehers.

LG Fernsehgeräte mit SIMPLINK-Funktion besitzen das SIMPLINK-Logo.

! Hinweis

• Je nach Status des Gerätes können sich bestimmte SIMPLINK-Funktionen unterscheiden oder nicht genutzt werden.
• Abhängig davon, welcher Fernseher oder Player mit diesem Gerät verbunden ist, unterscheidet sich die SIMPLINK-Funktion.

Weitere Informationen zu HDMI

- Beachten Sie beim Anschluss eines HDMI- oder DVI-kompatiblen Gerätes die folgenden Punkte:

• Schalten Sie das HDMI-/DVI-Gerät und diese Soundbar aus. Schalten Sie nun das HDMI-/DVI-Gerät ein, warten Sie ca. 30 Sekunden, und schalten Sie dann diese Soundbar ein.
• Der Videoeingang des angeschlossenen Gerätes muss auf dieses Gerät eingestellt sein.
• Das angeschlossene Gerät muss eine der Video-Eingangsauflösungen 720 x 576p (oder 480p), 1280 x 720p, 1920 x 1080i, 1920 x 1080p, 4096 x 2160p oder 3840 x 2160p unterstützen.

- Nicht alle HDCP-kompatiblen HDMI- oder DVI-Geräte arbeiten mit dieser Soundbar zusammen.

- Bei nicht-HDCP-Geräten wird das Bild nicht richtig angezeigt.

Hinweis

• Falls ein angeschlossenes HDMI-Gerät den Audioausgang der Soundbar nicht unterstützt, ist der Ton des HDMI-Gerätes u. U. nur verzerrt oder nicht zu hören.
• Beim Ändern der Auflösung bei bereits angeschlossenem Gerät können Fehlfunktionen auftreten. Um diese Störung zu beheben, schalten Sie die Soundbar aus und wieder ein.
• Wenn der HDMI-Anschluss noch nicht mit dem HDCP abgeglichen wurde, erscheint ein schwarzer Bildschirm. Überprüfen Sie in diesem Fall den HDMI-Anschluss oder ziehen Sie das HDMI-Kabel ab.
• Überprüfen Sie bei Rauschen oder Streifen auf dem Bildschirm das HDMI-Kabel (es sollte maximal 4,5 m lang sein).
• Die Video-Auflösung kann in der Betriebsart HDMI nicht geändert werden. Ändern Sie die Video-Auflösung am angeschlossenen Gerät selbst.
• Falls das Video-Ausgangssignal beim Anschluss eines Personal Computers über die HDMI IN-Buchse nicht störungsfrei wiedergegeben wird, ändern Sie die Auflösung des Personal Computers nach 576p (oder 480p), 720p, 1080i oder 1080p.

HDMI-Kabel-Checkliste

Einige HDMI-Kabel haben eine schlechte Signalübertragung, was zu Problemen mit der Ton- und Videoübertragung führen kann.

Auch nach HDMI-Kabelverbindungen, wenn Probleme wie kein Ton, Tonunterbrechungen, Rauschen aus der Soundbar und/oder kein Video, kein flüssiges Video auf Ihrem Fernseher auftreten, kann das HDMI-Kabel das Problem sein.

Verwenden Sie das mit dem Premium-HDMI-Zertifizierungslogo gekennzeichnete Kabel. Wir empfehlen die Verwendung von "High Speed HDMI-Kabel mit Ethernet" oder einer neueren Version.

Anschluss über HDMI-Kabel*

Ihr Fernseher muss die neuesten HDMI-Funktionen (HDMI CEC 1) / ARC (Audio Return Channel)) unterstützen, damit Sie Live-Sendungen mit Ihrem Audiosystem über ein HDMI-Kabel erleben können. Falls Ihr Fernsehgerät diese HDMI-Funktionen nicht unterstützt, sollte das Audiosystem über ein optisches Kabel angeschlossen werden.

1) HDMI CEC (High-Definition Multimedia Interface Consumer Electronics Control)

Consumer Electronics Control (CEC) ist eine HDMI-Funktion, mit der ein Benutzer CEC-fähige und über HDMI angeschlossene Geräte mit nur einer einzigen Fernbedienung steuern und bedienen kann.

* Die Markenbezeichnungen für CEC lauten SimpLink (LG), Anynet+ (Samsung), BRAVIA Sync (Sony), EasyLink (Philips) usw.

Anschluss von Zusatzgeräten

DOLBY ATMOS®

Was ist DOLBY ATMOS®?

Dolby Atmos bietet Ihnen ein unglaubliches Erlebnis, das Sie so noch nie zuvor erlebt haben, indem es Overhead-Sound und all die Fülle, Klarheit und Leistungsfähigkeit von Dolby-Sound erzeugt.

DTS:X®

Wofür steht DTS:X®?

Wir Menschen leben in einer Welt voller Geräusche, die sich frei in alle Richtungen bewegen. DTS:X® fügt sich wie selbstverständlich in diese natürliche, multidimensionale Klangwelt ein.

Um DOLBY ATMOS® und DTS:X® zu verwenden

• Um Inhalte mit Dolby Atmos® und DTS:X® zu genießen, müssen das verbundene Gerät und die Inhalte Dolby Atmos® und DTS:X® unterstützen.
• DOLBY ATMOS® ist nur im HDMI- und ARC-Modus verfügbar.
• DTS:X® ist nur im HDMI- und ARC-Modus verfügbar.
• Die Audioausgabe muss an dem externen Gerät (Blu-ray Disc-Player, Fernseher, usw.) auf "Keine Verschlüsselung" wie "Bitstrom", "Auto" oder "Bypass" eingestellt sein.
• Sofern Sie die Audioausgabe-Abtastrate auswählen können, stellen Sie diese auf 192 kHz.
• Wenn Ihr Fernsehgerät keine DTS-Tonquelle unterstützt, schließen Sie das Wiedergabegerät (Quelle) an die HDMI IN- oder OPTICAL IN-Buchse der Soundbar an, um den DTS-Ton zu hören.

1. Schließen Sie die HDMI IN-Buchse an der Rückseite der Einheit an die HDMI OUT-Buchse des externen Geräts, wie z.B. Blu-ray Disc-Player, DVD-Player usw., an.
2. Verbinden Sie die HDMI OUT (TV eARC/ARC)-Buchse auf der Rückseite des Gerätes mit dem Anschluss HDMI IN (ARC) am Fernsehgerät.
3. Wählen Sie als Eingangsquelle HDMI oder OPT/HDMI ARC aus, indem Sie F mehrmals drücken.

- Durch Auswahl von HDMI können Sie den Ton über das externe Gerät hören. Wählen Sie diese Option beim Abspielen des externen Geräts aus.

- Wenn Sie OPT/HDMI ARC wählen, können Sie den Ton von Ihrem Fernsehgerät hören. Wählen Sie es aus, wenn Sie den Fernseher schauen.

Sie können "DOLBY ATMOS" oder "DTS:X" im Anzeigefenster erkennen, wann immer eine konventionelle Verbindung zwischen dieser Soundbar und Ihrem Fernsehgerät ausgewählt und der Inhalt abgespielt wird.

! Hinweis

• DOLBY ATMOS®/DTS:X® unterstützt den 3.1-Kanal. (5.1 Kanal, falls es mit dem hinteren Kit verbunden wird)
• Wenn die Tonleiste nicht ertönt oder das Video im Fernsehen nicht glatt ist, kann das HDMI-Kabel das Problem sein. Weitere Informationen finden Sie in der Checkliste des HDMI-Kabels. (Seite 30)

HDMI IN-Anschluss

Sie können den Klang über das externe Gerät genießen, welches an der HDMI IN-Buchse dieser Einheit angeschlossen ist.

Zum Blu-ray-Disc-Player, DVD-Player usw.

1. Verbinden Sie die HDMI IN-Buchse an der Rückseite des Geräts mit der HDMI OUT-Buchse am Audiogerät, wie beispielsweise Blu-ray Disc-Player, DVD-Player usw.
2. Wählen Sie als Eingangsquelle HDMI aus, indem Sie wiederholt F drücken.

OPTICAL IN-Anschluss

Schließen Sie den optischen Ausgangsanschluss eines Zusatzgerätes an die OPTICAL IN-Buchse an.

1. Verbinden Sie die OPTICAL IN-Buchse auf der Rückseite des Gerätes mit der optischen Ausgangsbuchse Ihres Zusatzgerätes.
2. Drücken Sie mehrmals die Taste F, um die Eingangsquelle OPT/HDMI ARC zu wählen. Bei bestehender Verbindung zwischen diesem Gerät und Ihrem Gerät erscheint die Meldung "OPT" im Anzeigefenster.

Hinweis

Vor dem Anschluss des optischen Kabels müssen ggf. die Schutzkappen auf den Anschlüssen entfernt werden.

Vorsicht

Wenn das optische Kabel nicht in der richtigen Richtung angeschlossen ist, kann die optische Buchse beschädigt werden.

Optische Buchse

Optisches Kabel

Optische Buchse

Optisches Kabel

USB-Anschluss

Schließen Sie das USB-Speichergerät an den USB-Port auf der rechten Seite des Geräts an.

Weitere Informationen zur Wiedergabe von Dateien über USB finden Sie auf Seite 35.

1. Auswahl einer anderen Funktion/Betriebsart.
2. Ziehen Sie das USB-Gerät ab.

Kompatible USB-Geräte

• MP3-Player: MP3-Player mit Flash-Funktion. - USB-Flash-Laufwerk: Geräte, die USB 2.0 unterstützen. - Trotz der USB-Fähigkeit dieses Gerätes werden jedoch nicht alle USB-Geräte unterstützt.

Anforderungen an USB-Geräte

• An einem Computer angeschlossene Geräte, für die eine weitere Software-Installation erforderlich ist, werden nicht unterstützt.
• Das USB-Gerät niemals während der Dateiübertragung trennen.
• Der Suchlauf kann bei USB-Geräten mit hoher Kapazität etwas länger als eine Minute dauern.
• Zur Vermeidung von Datenverlust sollten Sicherungskopien sämtlicher Daten erstellt werden.
• Der USB-Anschluss des Gerätes kann nicht mit einem PC verbunden werden. Das Gerät kann somit nicht als Speichergerät eingesetzt werden.
• Das Dateisystem exFAT wird auf diesem Gerät nicht unterstützt. (FAT16/FAT32/NTFS Systeme sind verfügbar.)
• Bei bestimmten Geräten werden folgende Komponenten u. U. nicht erkannt.
• Externe Festplatten
• Kartenleser
• Sicherungsgeräte
• USB-Festplatten
• USB-Hubs
• Verwendung von USB-Verlängerungskabeln
• iPhone/iPod/iPad
• Android-Gerät

Spielbare Dateien

Abtastfrequenz

MP3 : von 32 bis 48 kHz

WMA: von 32 bis 48 kHz

OGG: von 32 bis 48 kHz

FLAC: 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz und 192 kHz (16 bit/24 bit)

WAV: 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz und 192 kHz (16 bit/24 bit)

Bitrate

MP3: von 80 bis 320 kbps

WMA: von 56 bis 128 kbps

OGG: von 64 bis 500 kbps

• Maximale Anzahl von Dateien: Bis 2.000 • Maximale Anzahl von Ordnern: Bis 200 - Eine geschützte Datei durch DRM (Verwaltung digitaler Rechte) kann nicht auf das Gerät übertragen werden. - Video-Dateien auf dem USB-Speichergerät können nicht abgespielt werden. - Abhängig von der Leistung Ihres USB-Gerätes funktioniert die Wiedergabe u. U. nicht einwandfrei.

! Hinweis

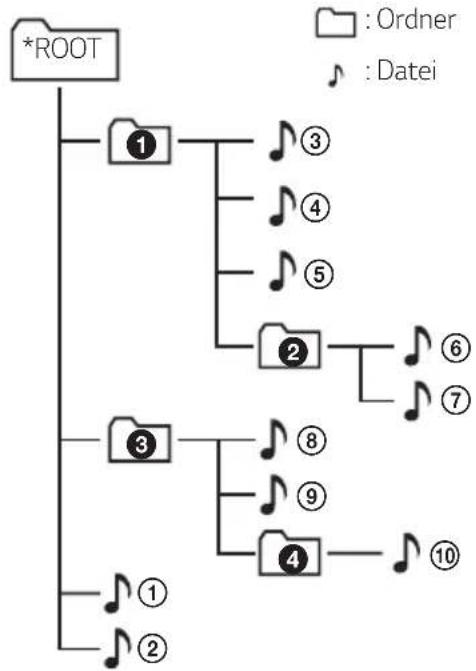

- Ordner/Dateien auf einem USB-Gerät werden wie folgt erkannt.

• Sollte sich in einem Ordner keine Datei befinden, wird dieser Ordner nicht angezeigt. • Die Dateien werden von ♪① bis Datei ♪⑩ nacheinander abgespielt. • Die Dateien werden in der aufgenommenen Reihenfolge wiedergegeben, welche je nach den Aufnahmebedingungen variieren kann.
• Dieses Gerät kann nur Datei- oder Ordnernamen, die Zahlen oder englische Zeichen enthalten, anzeigen.
• *ROOT: Der erste Bildschirm, der angezeigt wird, sobald das Gerät USB erkennt, ist „ROOT“.

Grundfunktionen

USB-Funktion

1. Schließen Sie das USB-Gerät am USB-Anschluss des Gerätes an.
2. Wählen Sie die USB-Funktion aus, indem Sie Taste F mehrfach drücken.

Funktion Aktion
Wiedergabe	Drücken Sie ▷auf der Fernbedienung.
Pause	Drücken Sie während der Wiedergabe die Taste ▷auf der Fernbedienung.
Zur nächsten/ vorherigen Datei springen	Drücken Sie während der Wiedergabe die Taste ▷auf der Fernbedienung, um zur nächsten Datei zu springen.Drücken Sie während der ersten 3 Sekunden der Wiedergabe die Taste ▷auf der Fernbedienung, um zur vorherigen Datei zu springen.Drücken Sie nach den ersten 3 Sekunden der Wiedergabe die Taste ▷auf der Fernbedienung, um zum Anfang der Datei zu springen.
Suchlauf nach einem Dateiabschnitt	Halten Sie die Taste ▷auf der Fernbedienung bzw. am Gerät während der Wiedergabe gedrückt und lassen Sie sie an der gewünschten Stelle los.
Wiedergabewiederholung bzw. Wiedergabe nach dem Zufallsprinzip	Drücken Sie wiederholt die Taste REPEAT auf der Fernbedienung. Weitere Informationen zum Wechsel der Displayanzeige finden Sie in dem Hinweis zur Anzeige.
Ordnersuche	Drücken Sie die Taste FOLDER ∧/√ auf der Fernbedienung.
Wiedergabe fortsetzen	Dieses Gerät merkt sich, welches Lied abgespielt wurde, bevor die Funktion geändert oder das Gerät ausgeschaltet wurde.

! Hinweis

• Der Punkt für die Wiedergabe wird gelöscht, wenn Sie das Netzkabel ziehen oder das USB-Gerät von dem Gerät entfernen.
• Wiederholen/Zufällige Wiedergabe funktioniert wie folgt.

Auf der Anzeige Beschreibung

OFF Spielt Titel auf dem USB-Gerät der Reihe nach ab.

ONE Spielt den gleichen Titel wiederholt.

FOLDER Spielt Titel in einem Ordner wiederholt.

ALL Spielt alle Titel auf einem USB-Gerät wiederholt ab.

SHUFFLE Spielt alle Titel einmal zufällig und hält die Wiedergabe an.

Weitere Funktionen

Die Benutzung Ihrer TV-Fernbedienung

Bestimmte Gerätefunktionen können über die Fernbedienung Ihres Fernsehgerätes bedient werden, auch wenn dieses von einem anderen Hersteller stammt. Es können die Funktionen Lautstärke auf/ab und Stummschalten verwendet werden.

Halten Sie die Taste SOUND EFFECT auf der Fernbedienung drei Sekunden lang gedrückt. Daraufhin erscheint der Hinweis "ON - TV REMOTE". Das Gerät kann nun über die Fernbedienung des Fernsehgerätes bedient werden.

Halten Sie zur Prüfung des Status dieser Funktion die Taste SOUND EFFECT auf der Fernbedienung gedrückt.

Halten Sie zur Deaktivierung dieser Funktion die Taste SOUND EFFECT auf der Fernbedienung gedrückt und drücken Sie diese Taste erneut, während die Meldung "ON TV REMOTE" angezeigt wird.

Trennen der Wireless-Netzwerkverbindung oder des Wireless-Gerätes

Stellen Sie die Funktion AUTOMATISCHES EIN-/AUSSCHALTEN zum Ein- und Ausschalten des Gerätes ein.

! Hinweis

• Stellen Sie sicher, dass die Tonausgabe Ihres Fernsehgerätes auf [Externe Lautsprecher] eingestellt ist.
• Diese Funktion kann nicht mit der Magic-Fernbedienung des LG Fernsehgerätes genutzt werden.
• Diese Funktion arbeitet u. U. nicht störungsfrei, wenn bestimmte TV-Steuerungsfunktionen wie HDMI CEC, SIMPLINK und LG Sound Sync aktiviert wurden.
• Diese Funktion funktioniert möglicherweise nicht richtig, wenn das Gerät und das TV mit einem HDMI-Kabel verbunden sind.
• Bestimmte Fernbedienungen werden u. U. nicht unterstützt.

AUTO POWER Ein/Aus

Diese Einheit schaltet sich durch eine der folgenden Eingabequellen automatisch ein: Optisch, LG TV oder Bluetooth.

Wenn Sie Ihren Fernseher oder ein anderes extern angeschlossenes Gerät einschalten, erkennt diese Einheit das Eingangssignal und wählt die passende Funktion aus. Sie hören dann den Sound von Ihrem Gerät.

Beim Versuch der Verbindungsherstellung mit einem Bluetooth-Gerät schaltet sich dieses Gerät ein und stellt eine Verbindung zu Ihrem Bluetooth-Gerät her.

Halten Sie zum Aktivieren dieser Funktion die Taste ⓘ auf der Fernbedienung ca. 3 Sekunden lang gedrückt und drücken Sie diese Taste erneut, während die Meldung "OFF - AUTO POWER" angezeigt wird.

Halten Sie zur Prüfung des Status dieser Funktion die Taste ⓘ auf der Fernbedienung gedrückt.

Halten Sie zum Deaktivieren dieser Funktion die Taste ⓘ auf der Fernbedienung ca. 3 Sekunden lang gedrückt und drücken Sie diese Taste erneut, während die Meldung "ON – AUTO POWER" angezeigt wird.

! Hinweis

• Falls nach dem Einschalten des Gerätes über die Funktion AUTO POWER für eine bestimmte Dauer kein Signal vom Fernseher, das mit LG Sound Sync (Optisch/Wireless) verbunden ist, empfangen wird, wird das Gerät automatisch ausgeschaltet.
• Nachdem die Einheit durch die AUTO-POWER-Funktion eingeschaltet wurde, schaltet sich diese automatisch wieder aus, wenn über einen längeren Zeitraum kein Signal vom externen Gerät empfangen wird.
• Falls das Gerät direkt ausgeschaltet wurde, kann es über die Funktion AUTO POWER nicht automatisch eingeschaltet werden. Das Gerät kann jedoch über die Funktion AUTO POWER eingeschaltet werden, falls fünf Sekunden ohne Signaleingang das optische Signal erkannt wird.
• Je nach angeschlossenem Gerät ist diese Funktion u. U. nicht verfügbar.
• Wenn Sie die Bluetooth-Verbindung von diesem Gerät trennen, werden einige Bluetooth-Geräte kontinuierlich versuchen, sich mit der Einheit zu verbinden. Daher empfiehlt es sich, die Verbindung vor dem Ausschalten des Geräts zu trennen.
• Beim ersten Einschalten dieses Gerätes wird die Funktion Automatisch ein-/ausschalten aktiviert.
• Für diese Funktion muss das Hauptgerät in der Verbindungsliste der Bluetooth-Geräte eingetragen sein. • Die Funktion AUTO POWER kann nur bei eingeschaltetem Gerät aktiviert werden.

Automatischer Funktionswechsel

Dieses Gerät erkennt Eingangssignale wie Optisch, HDMI ARC, Bluetooth und LG TV und schaltet dann automatisch auf die geeignete Funktion um.

Wenn optische Signal empfangen werden

Beim Einschalten eines, mit dieser Soundbar über ein optisches Kabel verbunden externen Geräts, ändert diese Soundbar die Funktion in Optisch. Sie hören dann den Sound von Ihrem Gerät.

Wenn Sie Ihr BLUETOOTH-Gerät anschließen möchten

Wenn Sie Ihr Bluetooth-Gerät an diese Soundbar anschließen, wird die Bluetooth-Funktion aktiviert. Sie können dann Ihre Musik auf dem Bluetooth-Gerät abspielen.

Wenn Sie Ihr TV-Gerät oder ein externes Gerät einschalten

Wenn Sie Ihr TV-Gerät oder ein externes Gerät einschalten, welches über eine optische Verbindung oder LG Sound Sync (optisch oder kabellos) oder HDMI ARC angeschlossen ist, ändern sich die Funktionen der Soundbar, so dass Sie den Klang darüber hören können.

! Hinweis

• Dieses Gerät wechselt nicht zur optischen Funktion, wenn die Option SIMPLINK am angeschlossenen Fernsehgerät, Blu-ray-Disc-Player, Digitalempfänger oder an einem sonstigen Gerät aktiviert wurde oder wenn ein angeschlossenes Gerät mit CEC-Funktion eingeschaltet wird. Um den automatischen Funktionswechsel zu nutzen, deaktivieren Sie die SIMPLINK-Funktion Ihres LG Fernsehgerätes. Die Deaktivierung von SIMPLINK dauert etwa 30 Sekunden.
• Wenn die Sperre der Bluetooth-Verbindung aktiviert ist, ist die Bluetooth-Verbindung nur über die Bluetooth- und LG TV-Funktion verfügbar. (Seite 41)

Schnellstart

Dieses Gerät kann im Standby-Modus mit geringem Stromverbrauch bleiben, um die Startzeit zu verringern, wenn Sie dieses Gerät einschalten. Um diese Funktion einzuschalten, drücken Sie am Gerät 3 Sekunden lang ⏻, wenn das Gerät eingeschaltet ist.

"ON - Q. START" erscheint auf der Anzeige. Um diese Funktion auszuschalten, drücken Sie 🔊 am Gerät 3 Sekunden lang erneut, wenn das Gerät eingeschaltet ist.

"OFF - Q. START" erscheint auf der Anzeige.

! Hinweis

• Wenn die Schnellstartfunktion eingestellt ist und ein Netzteil versehentlich nach Stromausfall usw. wieder an das Gerät angeschlossen wird, wird die Schnellstartfunktion aktiviert, wenn das Gerät einmal ein- und ausgeschaltet wird.
• Wenn die Schnellstartfunktion eingestellt ist, ist der Stromverbrauch höher als wenn der Schnellstart ausgeschaltet ist.
• Diese Funktion funktioniert nicht mit jedem Modell.

Verwendung der Bluetooth Wireless-Technologie

Über Bluetooth

Bluetooth ist eine kabellose

Übertragungstechnologie zur Verbindung über kurze Distanzen.

Bei Störungen durch andere elektronische Geräte in der Nähe kann der Ton bei der Bluetooth-Übertragung über verschiedene Räume zeitweise unterbrochen werden.

Bei der Verbindung mehrere Geräte über die

Für die Nutzung der Bluetooth Wireless-Technologie fallen keinerlei Gebühren an.

Gebühren an. Verbindungen mithilfe der Bluetooth

Wireless-Technologie über ein Mobiltelefon können in Reihenschaltung betrieben werden.

• Verfügbare Geräte: Smartphone, MP3, Notebook usw.
• Codec: SBC, AAC
• Bluetooth-Profile

Um die Bluetooth-Drahtlos-Technologie zu nutzen, müssen die Geräte bestimmte Profile interpretieren können. Dieser Lautsprecher ist mit folgendem Profil kompatibel.

Um Bluetooth-Drahtlos-Technologie zu nutzen, müssen die Geräte bestimmte Profile interpretieren können. Dieser Lautsprecher ist mit folgendem Profil kompatibel.

Bevor Sie den Paarungsvorgang starten, stellen Sie sicher, dass die Bluetooth-Funktion auf Ihrem Smart-Gerät eingeschaltet ist. Hinweise finden Sie in der Bedienungsanleitung des Bluetooth-Gerätes. Eine einmal hergestellte Verbindung muss nicht erneut hergestellt werden.

Bevor Sie den Paarungsvorgang starten, stellen Sie sicher, dass die Bluetooth-Funktion auf Ihrem Smart-Gerät eingeschaltet ist. Hinweise finden Sie in der Bedienungsanleitung des Bluetooth-Gerätes. Eine einmal hergestellte Verbindung muss nicht nochmals hergestellt werden.

1. Wählen Sie die Bluetooth-Funktion aus, indem Sie Taste F mehrfach drücken. Daraufhin erscheint die Meldung "BT" gefolgt von "READY" im Anzeigefenster.
2. Schalten Sie das Bluetooth-Gerät ein und stellen Sie die Verbindung her. Bei der Suche nach diesem Lautsprecher auf Ihrem Bluetooth-Gerät kann eine Liste der gefundenen Geräte im Gerätedisplay von Bluetooth, je nach der Art des Bluetooth-Gerätes, angezeigt werden. Ihr Lautsprecher wird als "LG DGX(XX)" aufgeführt.
3. ! Hinweis

"XX" steht für die letzten beiden Ziffern der Adresse. Falls Ihr Gerät zum Beispiel die MAC-Adresse 9C:02:98:4A:F7:08 besitzt, erscheint auf dem Bluetooth-Gerät die Anzeige "LG DGX(08)".

• "XX" steht für die letzten beiden Ziffern der Adresse. Falls Ihr Gerät zum Beispiel die MAC-Adresse 9C:02:98:4A:F7:08 besitzt, erscheint auf dem Bluetooth-Gerät die Anzeige "LG DGX(08)".
• Je nach Art des Bluetooth-Gerätes erfolgt die Kopplung der Geräte auf verschiedene Weise. Details zur Bluetooth-Kopplung finden Sie in der Bluetooth-Geräteanleitung.
• Nach erfolgreicher Verbindung dieses Gerätes mit Ihrem Bluetooth-Gerät erscheint die Meldung "PAIRED" → Name Ihres Gerätes → "BT" im Anzeigefenster.

! Hinweis

• Falls der Gerätename nicht auf diesem Gerät angezeigt werden kann, erscheint der Name “-”.
• Um den Namen des verbundenen Gerätes anzuzeigen, drücken Sie die Taste ⓘ auf der Fernbedienung. Der Name des verbundenen Bluetooth-Gerätes wird angezeigt.
• Musik hören.

Für die Wiedergabe von Musikdateien auf Ihrem Bluetooth-Gerät, sehen Sie in der Bedienungsanleitung des Bluetooth-Gerätes nach.

! Hinweis

• Bei Verwendung der Bluetooth-Technologie und zur störungsfreien Verbindung muss das Bluetooth-Gerät möglichst nahe am Gerät verwendet werden. In folgenden Fällen kann möglicherweise keine Verbindung hergestellt werden:
• Es befindet sich ein Hindernis zwischen Gerät und Bluetooth-Gerät.
• Ein anderes Gerät sendet auf der Frequenz des Bluetooth-Gerätes, zum Beispiel ein medizinisches, ein Mikrowellen- oder ein Wireless LAN-Gerät.

! Hinweis

• Falls die Bluetooth-Verbindung nicht einwandfrei funktioniert, versuchen Sie, es erneut zu koppeln.
• Bei Störungen der Übertragung durch andere elektronische Geräte in der Nähe kann der Ton zeitweise unterbrochen werden.
• Es kann jeweils nur eine Verbindung zu einem Bluetooth-Gerät hergestellt werden. Mehrfach-Verbindungen sind nicht möglich.
• Je nach Art des Gerätes kann die Bluetooth-Funktion u. U. nicht genutzt werden.
• Die Bluetooth-Funktion kann zusammen mit Telefonen, MP3-Playern, Notebooks usw. verwendet werden. • Die Klangqualität nimmt mit größer werdendem Abstand zwischen Gerät und Bluetooth-Gerät ab.
• Wenn das Gerät ausgeschaltet oder das Bluetooth-Gerät zu weit vom Gerät entfernt ist, wird die Bluetooth-Verbindung unterbrochen.
• Bei unterbrochener Bluetooth-Verbindung müssen Bluetooth-Gerät und Gerät neu verbunden werden.
• Wenn das Gerät nicht verbunden ist, erscheint im Anzeigefenster die Meldung "READY".
• Bei Verbindung eines Bluetooth-Gerätes (iOS Gerät usw.) mit diesem Gerät oder bei der Bedienung dieses Gerätes können die Lautstärken beider Geräte aneinander angeglichen werden.
• Wenn Sie nach der Herstellung einer Verbindung mit dem Bluetooth-Gerät eine andere Funktion auswählen, wird die Bluetooth-Verbindung getrennt. Wenn Sie wieder zur Bluetooth-Funktion zurückkehren, wird die Bluetooth-Verbindung automatisch wieder hergestellt.

Steuerung eines über Bluetooth verbundenen Gerätes

Ein verbundenes Bluetooth Gerät kann über diese Soundbar die Funktionen Wiedergabe, Pause, Überspringen und Lautstärke steuern.

! Hinweis

• Diese Funktion ist nur für Android OS und iOS verfügbar.
• Diese Funktion wird möglicherweise von dem Bluetooth Gerät oder dem TV-Modell nicht unterstützt.

Sperre der Bluetooth-Verbindung (BT LOCK)

Bluetooth-Verbindungen können auf die Funktionen BT (Bluetooth) und LG TV beschränkt werden, um unerwünschte Bluetooth-Verbindungen zu vermeiden.

Halten Sie zum Aktivieren dieser Funktion die Taste ▶I auf der Fernbedienung im BT (Bluetooth)-Modus ca. 3 Sekunden lang gedrückt und drücken Sie die Taste nochmals, während die Meldung "OFF - BT LOCK" angezeigt wird. Daraufhin kann die Bluetooth-Verbindung beschränkt werden.

Halten Sie zum Deaktivieren dieser Funktion die Taste ▷l auf der Fernbedienung im BT (Bluetooth)-Modus ca. 3 Sekunden lang gedrückt und drücken Sie die Taste nochmals, während die Meldung "ON - BT LOCK" angezeigt wird.

! Hinweis

Auch bei aktivierter BT LOCK-Funktion wird die Sound Bar über die automatische Ein-/Ausschaltfunktion eingeschaltet. Um dies zu verhindern, deaktivieren Sie die automatische Ein-/Ausschaltfunktion. (Seite 37)

Verwendung der BLUETOOTH-App

! Hinweis

• Die "LG Sound Bar"-App kann mit diesem Gerät nur über das Betriebssystem Android genutzt werden.
• Abhängig von Ihrer Internetumgebung oder Ihrem Mobilfunkvertrag können zusätzliche Datengebühren anfallen.

Über die "LG Sound Bar"-App

Die "LG Sound Bar"-App bringt eine Reihe von neuen Funktionen auf Ihr Gerät.

Um mehrere Funktionen zu genießen, sollten Sie die kostenlose "LG Sound Bar"-App herunterladen und installieren.

Installieren Sie die "LG Sound Bar"-App auf Ihrem BLUETOOTH-Gerät

Es gibt zwei Wege, die "LG Sound Bar" Applikation auf ihrem Bluetooth-Gerät zu installieren.

Installiere die "LG Sound Bar" Applikation durch einen QR-Code

1. Installieren Sie die "LG Sound Bar"-App unter Verwendung des QR-Codes. Verwenden Sie die Scan-Software, um den QR-Code zu scannen.

1. Tippen Sie zur Installation auf ein Symbol.

Hinweis

• Stellen Sie sicher, dass das Bluetooth-Gerät mit dem Internet verbunden ist.
• Stellen Sie sicher, dass Ihr Bluetooth-Gerät über eine Scansoftware-Anwendung verfügt. Wenn Sie keine haben, können Sie diese aus dem "Google Android Market (Google Play Store)" herunterladen.
• Je nach Region kann der QR-Code u. U. nicht genutzt werden.

Installieren Sie die "LG Sound Bar"-App über den "Google Android Market (Google Play Store)"

1. Tippen Sie auf das Symbol "Google Android Market (Google Play Store)".
2. Geben Sie in der Suchleiste den Begriff "LG Sound Bar" ein und starten Sie die Suche.
3. Suchen Sie in der Ergebnisliste die "LG Sound Bar"-App und starten Sie den Download der Bluetooth-App.

Hinweis

• Stellen Sie sicher, dass das Bluetooth-Gerät mit dem Internet verbunden ist.
• Stellen Sie sicher, dass der "Google Android Market (Google Play Store)" auf dem Bluetooth-Gerät installiert ist.

Bluetooth über die "LG Sound Bar"-App aktivieren

Mithilfe der "LG Sound Bar"-App können Sie Ihr Bluetooth-Gerät mit dem Gerät verbinden.

1. Tippen Sie zum Öffnen der "LG Sound Bar"-App im Startbildschirm auf das Symbol "LG Sound Bar"-App und wechseln Sie in das Hauptmenü.
2. Für weitere Informationen zur Bedienung, tippen Sie auf [Einstellung] und [Hilfe].

Hinweis

• Die "LG Sound Bar" Applikation wird bei folgenden Softwareversionen verfügbar sein;
• Android: Ver. 5.0 (oder höher)
• Wenn Sie die "LG Sound Bar"-App für den Betrieb verwenden, könnte es einige Unterschiede geben zwischen der "LG Sound Bar"-App und der mitgelieferten Fernbedienung. Verwenden Sie wenn nötig die mitgelieferte Fernbedienung.
• Abhängig vom Bluetooth-Gerät, könnte die "LG Sound Bar"-App u.U. nicht funktionieren.
• Nach dem Verbinden der "LG Sound Bar" Applikation könnte Musik aus Ihrem Gerät ertönen. Wiederholen Sie in diesem Fall die Verbindungsherstellung.
• Wenn Sie andere Anwendungen damit betreiben oder die Einstellungen auf Ihrem Bluetooth-Gerät während der Verwendung von "LG Sound Bar" App verändern, kann es vorkommen, dass die "LG Sound Bar" App einen abnormalen Betrieb zeigt.
• Bei einem abnormalen Betrieb der "LG Sound Bar" App überprüfen Sie Ihr Bluetooth-Gerät und die Verbindung mit der "LG Sound Bar" App; versuchen Sie danach erneut, eine Verbindung herzustellen.
• Je nach Betriebssystem des Smartphones ergeben sich für Sie einige Unterschiede für den "LG Sound Bar" Betrieb.
• Auch bei getrennter Bluetooth-Verbindung kann die "LG Sound Bar"-App genutzt werden, wenn die Funktionsart gewechselt wird.
• Zusatzfunktionen der "LG Sound Bar"-App können je nach Abstand zwischen diesem Gerät und dem Bluetooth-Gerät sowie den Wireless-Bedingungen u. U. nicht genutzt werden.

Störungsbehebung

Allgemein

Störung Ursache & Lösung
Dieses Gerät funktioniert nicht einwandfrei.	Schalten Sie dieses Gerät und das mit ihm verbundene (TV, Woofer, DVD-Player, Verstärker, etc.) aus und schalten Sie sie erneut an.Ziehen Sie das Netzkabel dieses Gerätes sowie des verbundenen externen Gerätes (Fernsehgerät, Woofer, DVD-Player, Verstärker, etc.) aus der Steckdose und stecken Sie es danach wieder ein.Beim Ausschalten des Gerätes werden die vorherigen Einstellungen u. U. nicht gespeichert.
Kein Strom.	Das Netzkabel ist ausgestöpselt.Schließen Sie das Netzkabel an.Überprüfen Sie, ob die Stromversorgung möglich ist.Überprüfen Sie die Funktion der Steckdose mit anderen Elektrogeräten.
Kein Ton.	Es wurde die falsche Eingangsquelle gewählt.Prüfen Sie die Eingangsquelle und wählen Sie die korrekte Quelle aus.Die Stummschaltung ist aktiviert.Drücken Sie auf (Stumm) oder regeln Sie die Lautstärke, um die Stummschaltung zu anullieren.Sofern sie eine Verbindung mit externen Geräten nutzen (set top box, Bluetooth Geräte, etc.), passen sie die Lautstärke des Gerätes an.
Kein Ton über den Subwoofer	Das Netzkabel des Subwoofers ist nicht angeschlossen.Stecken Sie das Netzkabel fest in die Netzsteckdose.Die Verbindung zwischen Gerät und Lautsprecher wird getrennt.Verbinden Sie das Gerät und den Subwoofer. (Seite 20)
Die Fernbedienung funktioniert nicht richtig.	Die Fernbedienung ist zu weit vom Gerät entfernt.Die Fernbedienung sollte nicht weiter als 7 m entfernt verwendet werden.Zwischen Fernbedienung und Gerät befindet sich ein Hindernis.Entfernen Sie das Hindernis.Die Batterie der Fernbedienung ist leer.Erneuern Sie bitte die Batterien.
Die AUTO POWER-Funktion funktioniert nicht.	Überprüfen Sie die Verbindung zu externen Geräten wie TV, DVD/Blu-Ray-Player oder Bluetooth-Gerät.Überprüfen Sie den Status von SIMPLINK auf Ihrem LG Fernseher und schalten Sie SIMPLINK aus.Je nach angeschlossenem Gerät ist diese Funktion u. U. nicht verfügbar.
LG Sound Sync funktioniert nicht.	Überprüfen sie, ob ihr LG TV LG Sound Sync unterstützt.Überprüfen sie die Verbindung von LG Sound Sync (Optisch oder Drahtlos).Überprüfen sie die Ton Einstellungen ihres TV Gerätes und dieser Einheit.
Das Gerät stellt keine Verbindung mit demBluetooth-Gerät her.	Schalten Sie die Sperre derBluetooth-Verbindung aus. (Seite 41)
Falls Sie das Gefühl haben, der Ton des Gerätes ist zu leise.	Überprüfen Sie unten stehende Details und nehmen Sie die notwendigen Änderungen vor.Ändern Sie die AUDIO DIGITAL OUT (AUDIO DIGITAL AUSGANG) -Einstellung im Setup-Menü des TVs von [PCM] auf [AUTO] oder [BITSTREAM]. Hierfür muss die Sound Bar mit dem TV verbunden sein.Ändern Sie die AUDIO DIGITAL OUT (AUDIO DIGITAL AUSGANG) -Einstellung im Setup-Menü des Players von [PCM] auf [PRIMARY PASS-THROUGH] oder [BITSTREAM]. Hierfür muss die Sound Bar mit dem Player verbunden sein.Ändern Sie die Audio DRC Einstellung in dem Menü des verbundenen Geräts zu [OFF]Überprüfen Sie, ob der Nachtmodus aktiviert ist. Ist dies der Fall, so schalten Sie diesen ab [OFF].
USB wird nicht erkannt.	Formatieren Sie das USB-Gerät und schließen Sie es erneut an.Wählen Sie beim Formatieren des USB-Gerätes das verfügbare Dateisystem aus. (Seite 33)

HINWEISE zur Verwendung des Funkbetriebs

Störung Ursache & Lösung
HINWEISE zur Verwendung des Funkbetriebs	Die Funkübertragung ist bei schwachem Signalbereich u. U. nicht störungsfrei möglich.Das Gerät muss nahe genug am Funk-Subwoofer aufgestellt werden.Für eine optimale Leistung sollte das Gerät nicht auf einem metallischen Untergrund aufgestellt werden.
In folgenden Fällen kann dasBluetooth-Gerät Fehlfunktionen oder Störstrahlungen verursachen.	Wenn ein Teil Ihres Körpers mit dem Sendeempfänger desBluetooth-Gerätes oder der Sound Bar in Kontakt kommt.Bei einem Hindernis oder einer Wand, oder wenn das Gerät in einem eingelassenen Bereich aufgestellt wurde.Sollte ein Gerät (ein Wireless LAN-, ein medizinisches oder ein Mikrowellengerät) die gleiche Frequenz nutzen, sollte der Abstand zwischen den Geräten vergrößert werden.Bei der Verbindung des Gerätes mit einemBluetooth-Gerät sollte der Abstand zwischen den Geräten möglichst gering sein.Sollte das Gerät zu weit vomBluetooth-Gerät entfernt sein, kann die Verbindung unterbrochen werden und es können Fehlfunktionen auftreten.

HINWEISE für den Demo-Modus

Störung Ursache & Lösung
Die Eingangsquelle kann nicht mit der F Taste wie BT (Bluetooth), HDMI usw. geändert werden und auf dem vorderen Display ist nur die Anzeige [DEMO] zu sehen.	Ziehen Sie das Netzkabel heraus und stecken Sie es wieder ein.Wenn das nicht funktioniert, stellen Sie die Lautstärke auf 2 und halten Sie die F Taste am Hauptgerät (etwa 5 Sekunden lang) gedrückt, bis auf dem Display die aktuell ausgewählte Funktion erscheint.
Fernbedienung funktioniert nicht. (Keine Reaktion)

Markenzeichen und Lizenzen

Alle anderen Markennamen sind Markenzeichen der jeweiligen Eigentümer.

DOLBY ATMOS®

Hergestellt mit Genehmigung der Dolby Laboratories. Dolby, Dolby Atmos und das Doppel-D-Symbol sind Markenzeichen von Dolby Laboratories.

DTS-Patente finden Sie unter http://patents.dts.com. Hergestellt unter Lizenz der DTS Licensing Limited. DTS, das Symbol, & DTS und das Symbol zusammen, DTS:X und das DTS:X-Logo sind eingetragene Markenzeichen oder Markenzeichen von DTS, Inc. in den USA und/oder in anderen Ländern. DTS, Inc. Alle Rechte vorbehalten.

Näheres zu DTS-Patenten finden Sie unter http://patents.dts.com. Hergestellt unter Lizenz von DTS Licensing Limited. DTS, das Symbol, DTS und das Symbol in Kombination, Virtual:X und das Logo DTS Virtual:X sind in den USA bzw. anderen Ländern eingetragene Marken oder Marken von DTS, Inc. © DTS, Inc. Alle Rechte vorbehalten.

Bluetooth®

Der Begriff Bluetooth® und dessen Logos sind eingetragene Marken von Bluetooth SIG, Inc. und werden von LG Electronics unter Lizenz verwendet. Andere Marken und Handelsnamen sind den jeweiligen Eigentümern zugehörig.

Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern.

Technische Daten

Allgemein
Leistungsaufnahme	Siehe das Hauptetikett am Gerät.
	Netzwerk-Bereitschaftsbetrieb: 1,0 W(alle Netzwerkports aktiviert)
Netzadapter	Modell : DA-50F25Hersteller : Asian Power Devices Inc.Eingang : 100 - 240 V ~ 50 - 60 HzAusgang : 25 V = 2 A
Abmessungen (B x H x T) Ca. 1446	0 mm x 150,0 mm x 32,5 mm
Betriebstemperatur 5 °C bis 35 °C
Feuchtigkeit 5 % bis 90 %
Stromversorgung über USB 5 V	= 500 mA
Unterstützte Sampling-Frequenz für den digitalen Audioeingang	32 kHz, 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 192 kHz
Unterstützte digitale Audio-Eingangsformate	Dolby Atmos, Dolby Audio, DTS:X, DTS-HD, PCM

Eingang/Ausgang
OPTICAL IN 3 V (p-p), Optische Buchse × 1
HDMI IN 19-polig (HDMI TM -Anschluss Typ A) × 1
HDMI OUT	19-polig (HDMI TM -Anschluss Typ A) × 14K-Auflösungen von 4K-Quellen, die von HDCP 2.3 abhängig sind, werden unterstützt.

Verstärker (RMS-Ausgang)
Gesamt 420 W RMS
Vorn 80 W RMS x 2 (4	Ω bei 1 kHz, THD 10 %)
Mitte 40 W RMS (4	Ω bei 1 kHz, THD 10 %)
Subwoofer 220 W RMS (3	Ω bei 80 Hz, THD 10 %)
Funk-Subwoofer
Stromversorgung Siehe das Hauptetikett am Subwoofer.
Leistungsaufnahme Siehe das Hauptetikett am Subwoofer.
Typ 1-Weg 1-Lautsprecher
Widerstand 3	Ω
Nenneingangsleistung	220 W RMS
Max. Eingangsleistung	440 W RMS
Abmessungen (B x H x T) Ca. 180,0 mm x 394,0 mm x 290,0 mm

SPK8-S (SPK8-S, S78S1-S), kann getrennt erworben werden

Funkempfänger
Stromversorgung Siehe Hauptetikett am Funkempfänger.
Leistungsaufnahme Siehe Hauptetikett am Funkempfänger.
Rückseite 70 W RMS x 2 (3	Ω bei 1 kHz, THD 10 %)
Abmessungen (B x H x T) Ca. 60,0	mm x 220,0 mm x 175,0 mm

Hintere Lautsprecher (jeweils)
Typ 1-Weg 1-Lautsprecher
Widerstand 3	Ω
Nenneingangsleistung 70 W RMS
Max. Eingangsleistung 140 W RMS
Abmessungen (B x H x T) Ca. 100,0	mm x 140,0 mm x 100,0 mm

- Änderungen an Ausführung und technischen Daten sind ohne Vorankündigung vorbehalten.

Handhabung des Lautsprechers

Beim Transport des Lautsprechers

Bitte bewahren Sie die Originalverpackung auf. Wenn Sie den Lautsprecher versenden müssen, dann verpacken Sie den Lautsprecher für maximalen Schutz so, wie dieser ursprünglich durch die Fabrik verpackt worden war.

Reinigung der äußeren Oberflächen

• Verwenden Sie in der Nähe des Lautsprechers keine sich verflüchtigenden Flüssigkeiten, wie Insektensprays.
• Durch zu starken Druck beim Abwischen können die Oberflächen beschädigt werden.
• Lassen Sie keine Gummi- oder Plastikteile über einen längeren Zeitraum mit dem Gerät in Kontakt sein.

Die Reinigung des Lautsprechers

Verwenden Sie zur Reinigung des Players ein weiches, trockenes Tuch. Starke Verunreinigungen können mit einem weichen und mit milder Reinigungslösung angefeuchteten Tuch entfernt werden. Verwenden Sie keine Lösungsmittel wie Alkohol, Benzin oder Verdünnung, ansonsten können die Oberflächen des Gerätes beschädigt werden.

LG

Life's Good
