Tipo de produto	Barra de som Hi-Fi 4.1 canais
Marca	LG
Modelo	NB4540
Configuração dos canais	4.1 ch (frente x2, surround x2, subwoofer)
Potência total	320 W
Potência do subwoofer	160 W (nominal), 320 W (máx)
Dimensões da barra de som (L x A x P)	840 x 35 x 82 mm
Peso líquido da barra de som	1,55 kg
Dimensões do subwoofer (L x A x P)	221 x 351,5 x 281 mm
Peso líquido do subwoofer	7,32 kg
Alimentação	Adaptador de energia (DC IN 25 V --- 2 A)
Conectividade sem fio	Bluetooth, conexão sem fio ao subwoofer
Entradas	HDMI IN (x1), OPT. IN (x1), PORT. IN (x1), USB (x1)
Saídas	HDMI OUT (x1) com ARC
Formatos de áudio suportados	MP3, WMA, OGG, FLAC, WAV
Funções especiais	LG Sound Sync, SIMPLINK, AUTO POWER, DRC, AV SYNC, modos sonoros (STD, NEWS, MUSIC, CINEMA, SPORTS, BASS)
Temperatura de operação	5 °C a 35 °C
Umidade de operação	5 % a 90 %
Acessórios incluídos	Controle remoto, pilhas, adaptador, cabo de alimentação, inversor USB, braçadeiras, suporte de parede, guia de instalação
Segurança	Não exponha à chuva ou umidade, não abra o gabinete
Manutenção	Limpe com um pano macio e seco, não use solventes
Reparabilidade	Nenhuma peça reparável pelo usuário, confie a manutenção a um profissional qualificado

Perguntas frequentes - NB4540 LG

Como conectar a barra de som à TV?

Você pode usar um cabo óptico ou um cabo HDMI. Com um cabo óptico, conecte a entrada OPT. IN da barra à saída OPTICAL OUT da TV e selecione a função OPTICAL. Com um cabo HDMI, conecte a porta HDMI OUT da barra à porta HDMI IN (ARC) da TV, ative as funções HDMI-CEC e ARC na TV e selecione a fonte HDMI IN.

O que fazer se o subwoofer sem fio não conectar?

Verifique primeiro se o subwoofer está ligado (luz amarelo-verde piscando). Se a conexão falhar, faça um emparelhamento manual: mantenha pressionado o botão MUTE do controle remoto por 3 segundos (exibição 'W RESET'), depois mantenha pressionado o botão PAIRING na parte traseira do subwoofer por mais de 5 segundos. Desconecte e reconecte os cabos de alimentação da barra e do subwoofer; a conexão será estabelecida automaticamente.

Como conectar meu smartphone via Bluetooth?

Pressione o botão FUNCTION até selecionar Bluetooth. O visor indica 'BT' e depois 'READY'. Ative o Bluetooth no seu smartphone e procure dispositivos. Selecione 'LG SOUND BAR (XX:XX)' na lista. Se um código PIN for solicitado, digite '0000'. Uma vez conectado, 'PAIRED' é exibido na barra.

Por que não há som?

Verifique se a fonte de entrada está correta (pressione FUNCTION várias vezes). Certifique-se de que o som não está mudo (botão MUTE). Se estiver usando um cabo óptico, verifique se está bem conectado. Se a TV estiver conectada via HDMI, ative a função ARC no menu de áudio da TV.

Como ajustar o nível do subwoofer?

Pressione o botão WOOFER LEVEL no controle remoto e use os botões VOL +/- para ajustar o nível de -40 dB a +6 dB.

Posso usar o controle remoto da minha TV LG com esta barra?

Sim, graças à função LG Sound Sync. Se você conectar a barra via cabo óptico ou sem fio (função LG TV), pode controlar o volume e o mudo com o controle remoto da TV LG compatível. A TV deve estar configurada para a opção LG Sound Sync.

Como instalar a barra de som na parede?

Use os suportes de parede fornecidos e o guia de instalação. Fixe o guia na parede alinhando com a parte inferior da TV. Faça furos de acordo com as marcações, insira buchas (não fornecidas) e parafuse os suportes. Pendure a barra nos suportes e fixe-a com os parafusos. Certifique-se de que está firmemente fixada e que nenhuma criança puxe os cabos.

Como usar a função AUTO POWER?

Pressione o botão AUTO POWER no controle remoto para ativar ou desativar a função. No modo óptico ou LG TV, a barra liga automaticamente quando a TV ou um dispositivo externo envia um sinal e desliga após um tempo sem sinal. Observe que o SIMPLINK deve estar desativado para que o AUTO POWER funcione.

Quais formatos de áudio são compatíveis via USB?

Os arquivos MP3, WMA, OGG, FLAC e WAV são suportados. As frequências de amostragem variam de 32 a 48 kHz (até 192 kHz para FLAC e WAV). O número máximo de arquivos é 999. Arquivos protegidos por DRM não são compatíveis.

O que fazer se o controle remoto não funcionar?

Certifique-se de estar a menos de 7 m da barra e que nenhum obstáculo bloqueie o sinal. Verifique as pilhas: se estiverem fracas, substitua por pilhas AAA novas. Se o problema persistir, desligue e ligue a barra novamente.

MANUAL DE UTILIZADOR NB4540 LG

Por favor, leia este manual cuidadosamente antes de ligar o aparelho e guarde-o para consulta futura.

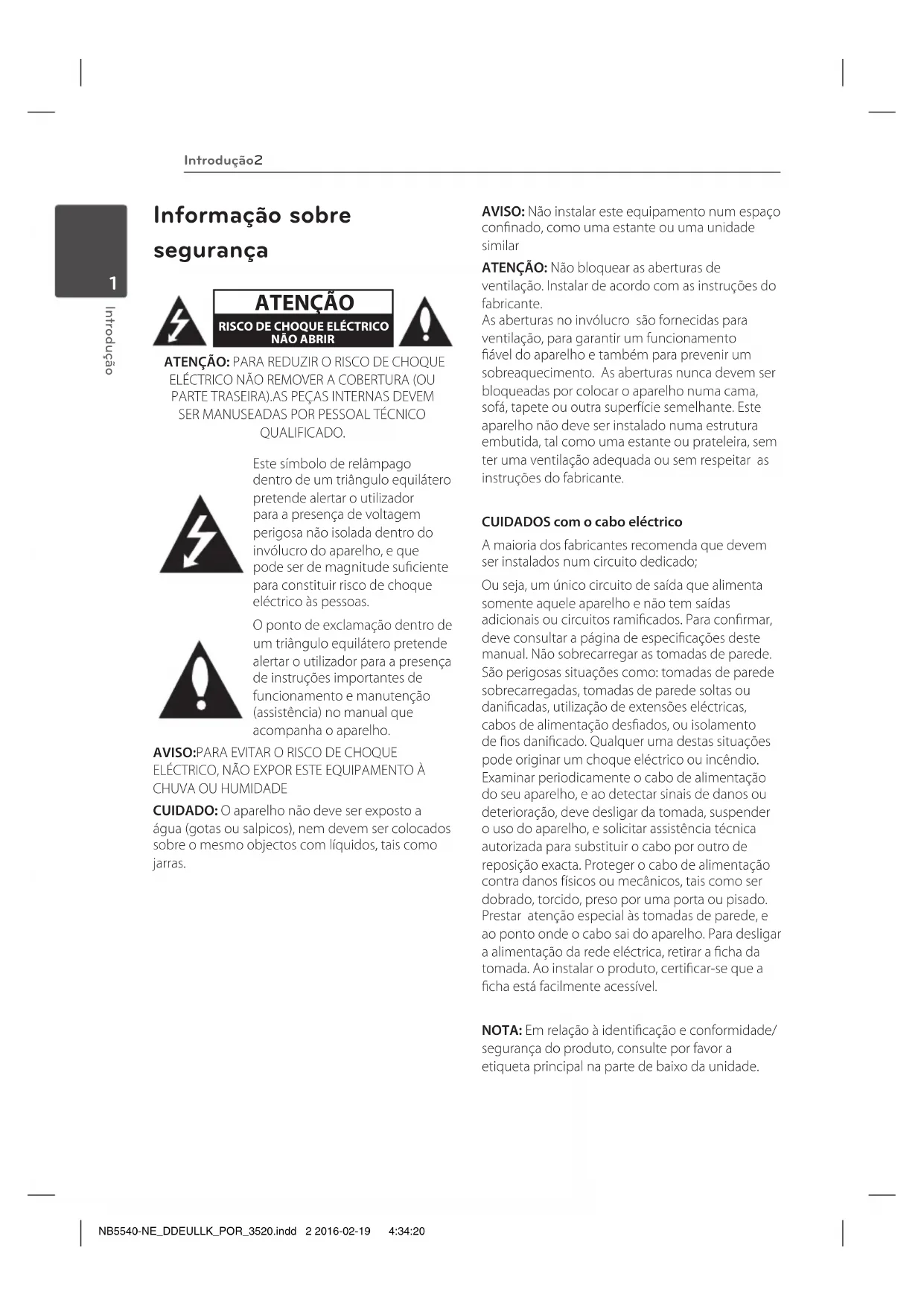

Informações de segurança

ATENÇÃO: PARA REDUZIR O RISCO DE CHOQUE ELÉTRICO, NÃO REMOVA A TAMPA (OU A PARTE TRASEIRA). AS PEÇAS INTERNAS DEVEM SER MANUSEADAS POR PESSOAL TÉCNICO QUALIFICADO.

Este símbolo de raio dentro de um triângulo equilátero alerta o usuário para a presença de tensão perigosa não isolada dentro do invólucro do aparelho, que pode ser de magnitude suficiente para constituir risco de choque elétrico para as pessoas.

O ponto de exclamação dentro de um triângulo equilátero alerta o usuário para a presença de instruções importantes de operação e manutenção (assistência) no manual que acompanha o aparelho.

AVISO: PARA EVITAR O RISCO DE CHOQUE ELÉTRICO, NÃO EXPONHA ESTE EQUIPAMENTO À CHUVA OU UMIDADE.

CUIDADO: O aparelho não deve ser exposto a água (gotas ou salpicos), nem devem ser colocados sobre ele objetos com líquidos, como vasos.

AVISO: Não instale este equipamento em um espaço confinado, como uma estante ou unidade similar.

ATENÇÃO: Não bloqueie as aberturas de ventilação. Instale de acordo com as instruções do fabricante.

As aberturas no invólucro são fornecidas para ventilação, para garantir o funcionamento confiável do aparelho e também para evitar superaquecimento. As aberturas nunca devem ser bloqueadas colocando o aparelho em uma cama, sofá, tapete ou outra superfície semelhante. Este aparelho não deve ser instalado em uma estrutura embutida, como uma estante ou prateleira, sem ventilação adequada ou sem seguir as instruções do fabricante.

A maioria dos fabricantes recomenda que sejam instalados em um circuito dedicado;

Ou seja, um único circuito de saída que alimenta apenas esse aparelho e não possui saídas adicionais ou circuitos ramificados. Para confirmar, consulte a página de especificações deste manual. Não sobrecarregue as tomadas de parede. Situações perigosas incluem: tomadas de parede sobrecarregadas, tomadas soltas ou danificadas, uso de extensões elétricas, cabos de alimentação desfiados ou isolamento de fios danificado. Qualquer uma dessas situações pode causar choque elétrico ou incêndio. Examine periodicamente o cabo de alimentação do aparelho e, ao detectar sinais de danos ou deterioração, desconecte-o da tomada, suspenda o uso do aparelho e solicite assistência técnica autorizada para substituir o cabo por outro de reposição exata. Proteja o cabo de alimentação contra danos físicos ou mecânicos, como ser dobrado, torcido, preso por uma porta ou pisado. Preste atenção especial às tomadas de parede e ao ponto onde o cabo sai do aparelho. Para desconectar a alimentação da rede elétrica, retire o plugue da tomada. Ao instalar o produto, certifique-se de que o plugue esteja facilmente acessível.

NOTA: Em relação à identificação e conformidade/segurança do produto, consulte por favor a etiqueta principal na parte de baixo da unidade.

Este dispositivo está equipado com uma bateria portátil ou uma pilha.

Forma segura para remover a bateria ou a pilha do equipamento: Remover a bateria velha ou a pilha, seguir os passos na ordem inversa aos da montagem. Para evitar a contaminação do meio ambiente e possíveis ameaças à saúde humana ou animal, colocar a bateria usada no recipiente adequado nos pontos de recolha de resíduos. Não deitar ao lixo as pilhas ou bateria junto com outros resíduos. É recomendável usar sistemas locais de baterias e pilhas de reembolso grátis. A bateria não deve ser exposta a calor excessivo, como sol, fogo ou algo parecido.

Eliminação do seu aparelho usado

1. Este símbolo de um caixote do lixo com rodas e linhas cruzadas sobrepostas indica que os resíduos de produtos elétricos e eletrónicos (WEEE) devem ser eliminados separadamente do lixo doméstico.
2. Os produtos elétricos usados podem conter substâncias perigosas, pelo que, a eliminação correta do seu aparelho usado pode contribuir para evitar potenciais danos para o ambiente e saúde humana. O seu aparelho usado pode conter peças reutilizáveis que podem ser usadas para reparar outros aparelhos e materiais úteis que podem ser reciclados para preservar os recursos limitados.
3. Pode levar o seu aparelho à loja onde o adquiriu ou contactar a sua entidade local de recolha e tratamento de resíduos para obter mais informações sobre o ponto de recolha WEEE autorizado mais próximo. Para obter informações mais atualizadas relativas ao seu país, visite www.lg.com/global/recycling

Eliminação de baterias/acumuladores usados

Pb

1. Este símbolo pode estar acompanhado dos símbolos químicos do mercúrio (Hg), cádmio (Cd) ou chumbo (Pb) se a bateria contiver mais do que 0,0005% de mercúrio, 0,002% de cádmio ou 0,004% de chumbo.
2. Todas as baterias/acumuladores devem ser eliminados em separado, e não juntamente com os resíduos municipais, através de infraestruturas de recolha selectiva, definidas pelas autoridades estatais ou locais.
3. A eliminação correcta das suas baterias/acumuladores antigos ajuda a prevenir potenciais efeitos negativos no ambiente e na saúde animal e humana.
4. Para informações mais detalhadas acerca da eliminação de baterias/acumuladores usados, contacte as autoridades locais, os serviços de recolha de lixo ou a loja onde adquiriu o produto. (http://www.lg.com/global/sustainability/environment/take-back-recycling/global-network-europe)

Europe Notice

C€ 0197

A LG Electronics declara que este(s) produto(s) está / estão em conformidade com os requisitos essenciais e outras normas das Diretivas 1999/5/CE.

Contacte o seguinte endereço para obter uma cópia da DoC (Declaração de Conformidade).

Contate o escritório para conformidade deste produto:

LG Electronics Inc.

EU Representative, Krijgsman 1, 1186 DM Amstelveen, The Netherlands

- Por favor, note que este NÃO é um contacto de Apoio ao Cliente. Para Informação do Apoio ao Cliente, consulte o cartão de garantia ou contacte o seu vendedor deste produto.

Apenas para uso em ambiente interior.

RF Declaração de Exposição à Radiação

Este equipamento deve estar instalado e funcionar a uma distância mínima de 20 cm entre o radiador e o seu corpo.

Tabela de Conteúdos

1 Introdução

2 Informação sobre segurança 6 Características únicas 6 Introdução 6 - Símbolos utilizados neste manual 6 Acessórios 7 Controlo remoto 8 Painel frontal 8 Painel traseiro 9 A instalar a barra de som 10 Montagem da unidade principal na parede

2 Conexão

12 Ligar o adaptador AC 12 Ligação do subwoofer sem fios 13 Conexão à sua TV 13 - Usar um cabo ÓTICO 14 - Utilizar um cabo HDMI 14 - Desfrute de um som rico na transmissão do canal pela barra de som 14 - O que significa SIMPLINK? 15 - Função ARC (Canal de Retorno Automatico) 15 - Informações Adicionais para HDMI 16 Ligação Opcional do Equipamento 16 - Ligação HDMI 17 - Ligação PORT. (Portátil) IN 17 - OPTICAL Conexão IN 17 - Ligação USB 18 - Compatível com dispositivos USB 18 - Requisitos do dispositivo USB 18 - Ficheiro reproduzível

3 Funcionamento

19 Funções básicas 19 - Funcionamento com USB 19 Outras Funções 19 - DRC (Controlo do Alcance Dinâmico) 19 - Sincronização AV 19 - Desligar o som temporariamente 19 - Resultados de ficheiros e origem de entrada 20 - AUTO POWER On/Off 20 - DESLIGAMENTO AUTOMÁTICO 20 - Configuração do Temporizador de Sono 21 - Sincronização de som LG 22 Usar a tecnologia Bluetooth 23 - Ouvir música armazenada em dispositivos Bluetooth 24 Ajustar o som 24 - Definir o efeito de som 24 - Ajustar o volume automaticamente 24 - Ajustar as configurações de nível de som do subwoofer 25 Controlar a TV com o controlo remoto fornecido 25 - Configurar o controlo remoto para controlar a TV

4 Resolução de problemas

26 Resolução de problemas

5 Apêndice

27 Especificações 29 Marcas e licenças 29 Manutenção 29 - Manusear a unidade

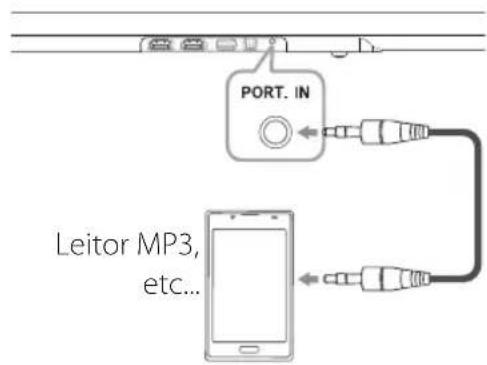

Ouvir a música do seu dispositivo portátil. (MP3, computador portátil, etc)

Instalação ez (fácil) da coluna de som

Desfrute do som da TV, DVD ou dispositivo digital com um modo intenso de 4.1 canais.

Sincronização de Som LG

Controla o nível de volume deste aparelho pelo controle remoto da sua TV LG compatível com a sincronização de Som LG.

Introdução

Símbolos utilizados neste manual

! Nota

Indicações e características especiais de funcionamento.

ATENÇÃO

Indica os cuidados a ter para prevenir possíveis danos de utilização indevida.

Acessórios

Por favor, verificar e identificar os acessórios fornecidos.

O design e especificações dos acessórios podem ser alterados sem aviso prévio.

Controlo remoto (1) Pilhas (2)

Adaptador AC (1) Cabo de alimentação (1)

Braçadeiras para organizar cabos (2)

Suporte de Parede (2) Guia de instalação do suporte de parede (1)

Substituição da bateria

Retire a tampa da bateria na parte de trás do controlo remoto e insira duas pilhas (tamanho AAA)

(Alimentação): Ligar (ON) ou desligar (OFF) a unidade

FUNCTION: Selecciona a função e a fonte de entrada.

FOLDER ∧ / ∨: Procura uma pasta no dispositivo USB.

AUTO POWER: Ativa ou desativa a função AUTO POWER. (Consulte a página 20)

AV SYNC: Sincroniza o AV (áudio e o vídeo).

INFO: Mostra a informação do ficheiro ou fonte de inserção.

REPEAT: Ouvir ficheiros de forma repetitiva ou de forma aleatória.

◀◀/▶◀ (Saltar/Procurar):

- Avançar ou Retroceder rapidamente.

- Pesquisa uma secção dentro de um ficheiro.

■ (Parar): Parar a reprodução.

▶/II (Reproduzir / Pausa): Iniciar a reprodução / Pausar a reprodução.

SOUND EFFECT: Selecionar um modo de efeito sonoro.

AUTO VOLUME: Liga e desliga o modo AUTO VOLUME.

WOOFER LEVEL: Configurar o nível de som do woofer.

3

Botões numéricos 0 até 9: Seleciona um ficheiro diretamente.

DRC: Ativa ou desativa a função DRC.

SLEEP: Configurar o sistema para desligar automaticamente num horário específico.

4

Botões de Controlo da TV : Ver página 25.

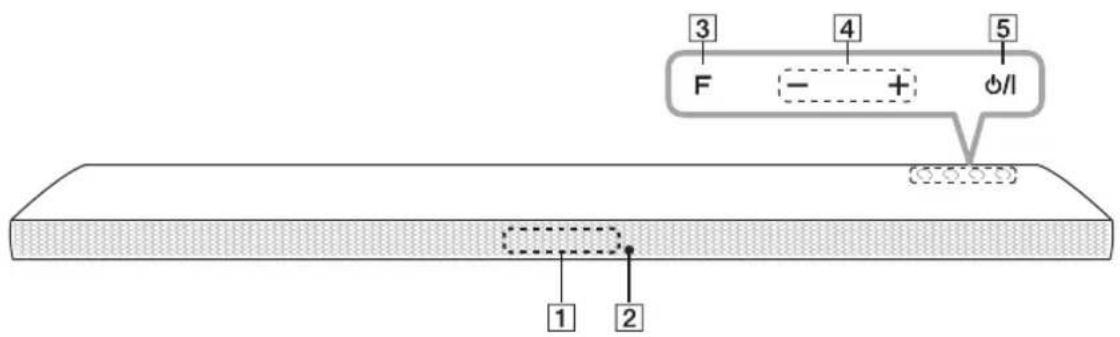

Painel frontal

1 Janela de visualização 2 Sensor remoto

LED de espera

Acende-se com a cor vermelha no modo de espera.

3 F (Função) Seleciona a função e a fonte de entrada. 4 —/+ (Volume) Ajusta o nível de volume. 5 ⏻/1 (Modo de espera/Ligado)

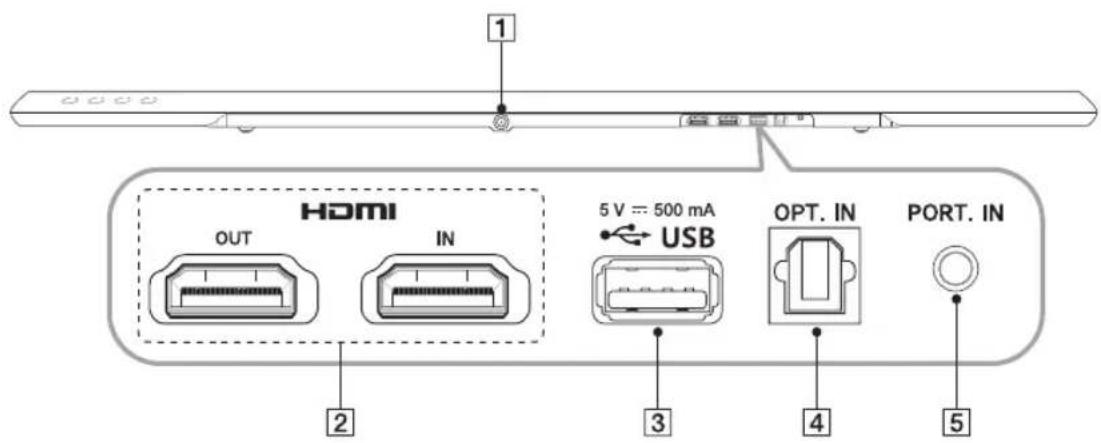

Painel traseiro

1 DC. IN 25 V== 2 A 2 HDMI IN / OUT : Entrada / saída HDMI 3 Porta USB

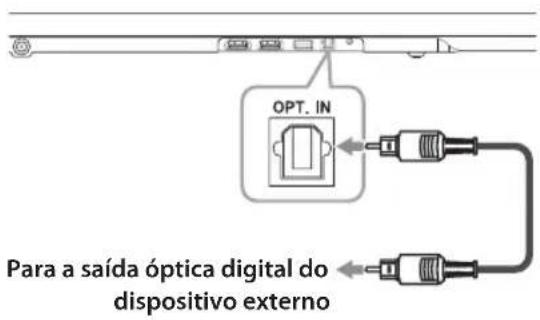

Pode ouvir sons ligando a unidade ao outro dispositivo: TV, leitor de discos Blu-ray, leitor DVD, etc.

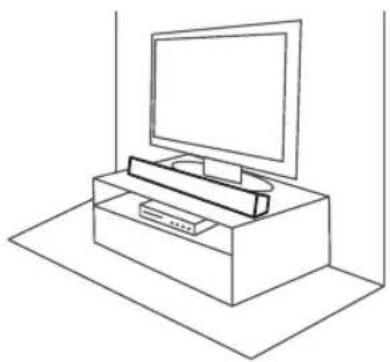

Colocar a unidade à frente a TV e ligue-a ao dispositivo que quiser. (Consultar pp.13 - 18)

Para otimizar o desempenho da ligação sem fios, incluindo o Bluetooth e o subwoofer sem fios, não coloque a unidade em superfícies metálicas uma vez que a ligação sem fios comunica através de um módulo posicionado na parte inferior da unidade.

Montagem da unidade principal na parede

Você pode montar a unidade principal em uma parede.

Materiais de preparação

Suporte de Parede

Parafusos

(Não fornecido)

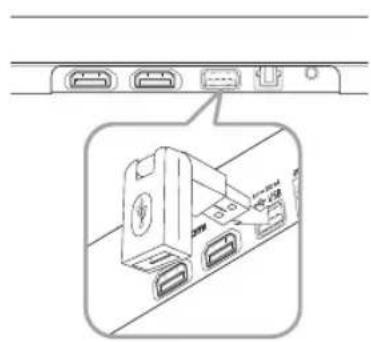

! Nota

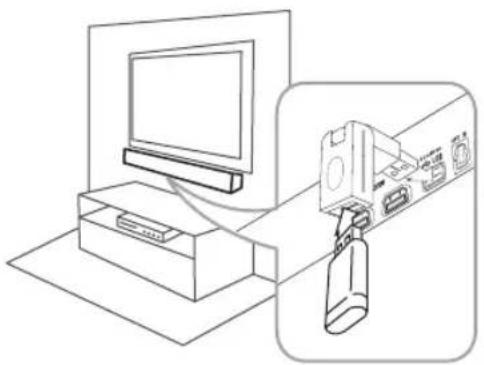

Deve ligar o adaptador USB M/F fornecido antes de montar a unidade na parede para utilizar uma ligação USB.

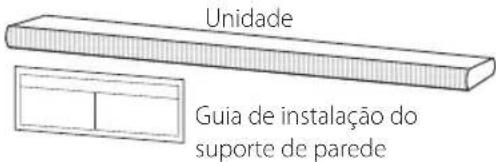

1. Faça corresponder a EXTREMIDADE INFERIOR DA TV do guia de instalação do suporte de parede com a parte inferior da TV e fixe a posição.

1. Quando montar a unidade numa parede (betão), usar buchas de parede adequadas. Devem ser feitos furos na parede. Um página guia (Guia de instalação do suporte de parede) é fornecida para fazer os furos. Usar a folha como guia para apontar correctamente o furo.

1. Remova o guia de instalação do suporte de parede.
2. Fixe os suportes com parafusos (A) tal como ilustrado na imagem abaixo.

! Nota

Os parafusos (A) e buchas de parede para a montagem da unidade não estão incluídos. Recomendam-se parafusos da Hilti (HUD-1 6 x 30) para a montagem.

1. Coloque a unidade nos suportes alinhando-a com os orifícios dos parafusos na parte inferior da unidade.

1. Fixe a unidade apertando com firmeza os parafusos.

Para desmontar a unidade, proceda de forma inversa.

ATENÇÃO

• Não instale esta unidade virada ao contrário. Pode danificar as peças desta unidade ou causar ferimentos.
• Não instalar a unidade pendurada e evitar qualquer impacto com a unidade.
• Fixar bem a unidade à parede para que esta não caia. Se a unidade cair, poderá resultar em ferimentos ou danos ao produto.
• Quando a unidade está instalada numa parede, certificar-se que uma criança possa puxar os cabos de ligação, pois pode provocar a sua queda.

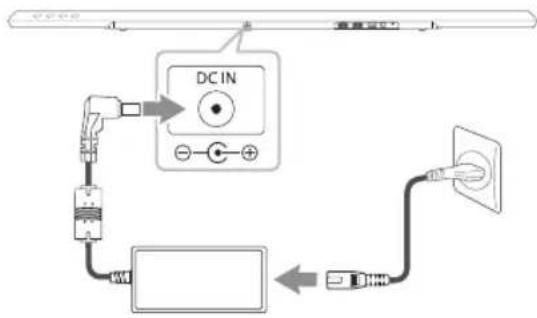

Ligar o adaptador AC

1. Ligue o cabo de alimentação AC fornecido ao adaptador AC.
2. Ligue o cabo adaptador AC à ligação DC.IN do adaptador.
3. Ligue o cabo de alimentação AC numa tomada AC.

ATENÇÃO

Utilize apenas o adaptador AC fornecido com este dispositivo. Não utilize uma fonte de alimentação de outro dispositivo ou fabricante. A utilização de outro cabo ou fonte de alimentação pode danificar o dispositivo e anular a sua garantia.

Ligação do subwoofer sem fios

Indicador LED do subwoofer sem fios

Cor do LED Funcionamento
Verde amarelado (piscando)	A tentar ligação.
Verde amarelado	A ligação foi concluída.
Vermelho O subwoofer sem fios encontra-se em modo de espera ou a ligação falhou.
Off (Não aparece)	O cabo de alimentação do subwoofer sem fios está desligado.

Regulação do subwoofer sem fios pela primeira vez

1. Ligar o cabo de alimentação do subwoofer sem fios, à tomada.
2. Ligar a unidade principal: a unidade principal e o subwoofer sem fios irão conectar-se automaticamente.

Emparelhamento Manual sem fios

Quando a ligação não for concluída, pode-se ver o LED vermelho no subwoofer e este não emite som. Para resolver o problema, siga os passos abaixo.

1. Ajuste o volume da unidade principal para o mínimo.
2. "VOL MIN" é apresentado no visor.
3. Prima sem soltar MUTE no controlo remoto durante cerca de 3 segundos.
4. "W RESET" é apresentado por instantes no visor.
5. Se o LED do subwoofer sem fios já piscar de forma contínua com a cor verde amarelada, salte este passo.

Prima sem soltar PAIRING na parte posterior do subwoofer durante, pelo menos, 5 segundos.

• O LED do subwoofer sem fios acende-se com as cores vermelha e verde amarelada em alternância.
• Desligue os cabos de alimentação da unidade e do subwoofer sem fios.
• Volte a ligá-los após os LEDs da unidade principal e do subwoofer sem fios estarem totalmente apagados.

A unidade e o subwoofer sem fios serão emparelhados automaticamente ao ligar a unidade.

- Quando a ligação está concluída, é possível ver o LED verde amarelado no subwoofer.

! Nota

• Pode demorar alguns segundos (ou mais) até haver comunicação entre a unidade e o subwoofer e som.
• Quanto mais próximo a unidade estiver do subwoofer, melhor a qualidade de som. Recomenda-se que a unidade e o subwoofer sejam instalados tão próximo quanto possível (a uma distância inferior a 5 m.) assegurando que não se verificam as situações abaixo.
• Existe um obstáculo entre a unidade e o subwoofer.
• Existe um dispositivo a utilizar a mesma frequência desta ligação sem fios, tal como um equipamento médico, um forno microondas ou um dispositivo LAN sem fios.

Conexão à sua TV

Por favor, conecte com esta unidade e com a TV ao usar um cabo digital óptico ou cabo HDMI, tendo em conta o estado da TV.

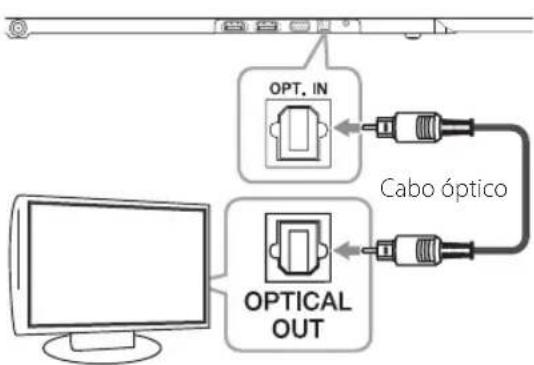

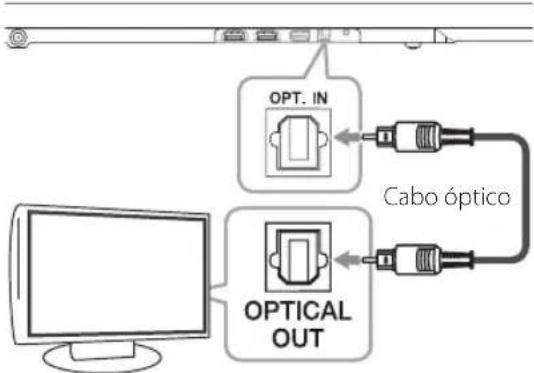

Usar um cabo ÓTICO

1. Conecte o plugue OPT. IN na parte posterior da unidade ao plugue OPTICAL OUT no TV utilizando um cabo OPTICAL.

1. Definir a fonte INPUT para OPTICAL. Prima repetidamente FUNCTION no controlo remoto ou F na unidade até que a função fique selecionada.

Para selecionar diretamente a função OPTICAL, prima OPTICAL no controlo remoto.

! Nota

Pode apreciar o som da TV através das colunas desta unidade. Mas, para alguns modelos de TV, deve selecionar o estado das colunas de som externas à TV no menu. (Para mais detalhes, consulte o manual do utilizador da TV).

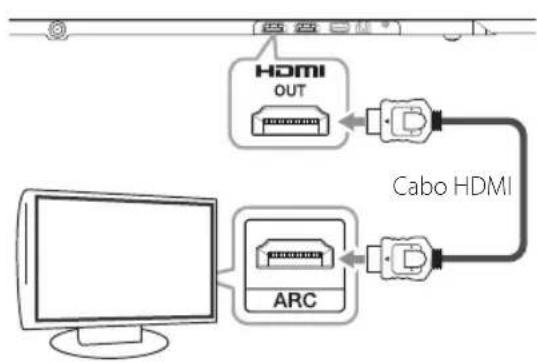

Utilizar um cabo HDMI

Se conectar esta unidade com uma TV que suporta HDMI CEC e ARC (Canal de Retorno Automático), pode desfrutar do som da TV através das colunas desta unidade sem ligar um cabo óptico.

! Nota

• HDMI CEC (Controlo Electrónico de Consumidor): Com um único controlo remoto, controlo é a capacidade de funcionamento. Os dispositivos compatíveis com CEC (TV, Barra de som, leitor de Blu-ray, etc.)
• Pode desfrutar também de funções adicionais tais como USB/Bluetooth utilizando FUNCTION no controlo remoto ou F nesta unidade. Ao mudar para canais de TV em direto após utilizar as funções adicionais (USB/Bluetooth) deste sistema de áudio, deverá escolher o seu altifalante preferido na TV para poder desfrutar novamente do som deste sistema de áudio.

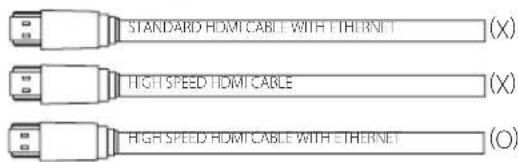

Lista de Verificações do cabo HDMI

Alguns cabos HDMI não suportam a função ARC, e a saída de som pode causar problemas.

Ao conectar esta unidade à TV, se não houver som ou se ouvir som com interrupções e ruído, há um problema com o cabo HDMI. Portanto, conecte esta unidade à TV após verificar se o cabo é do Tipo A, de alta velocidade HDMI™ e de alta velocidade com Ethernet.

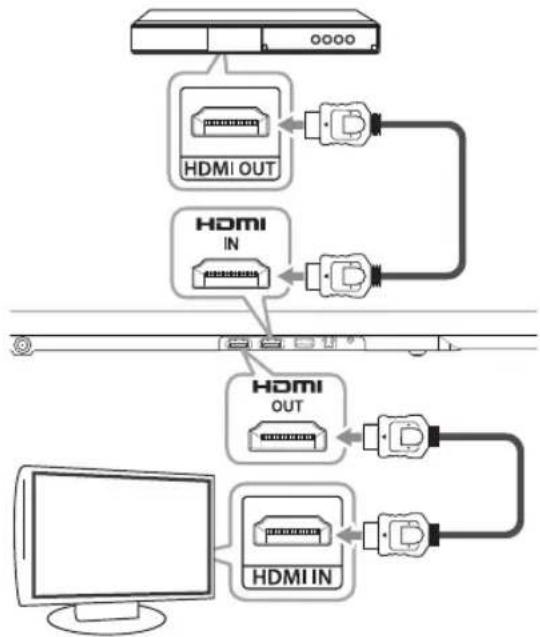

Desfrute de um som rico na transmissão do canal pela barra de som

Ligação através de cabo HDMI

TV: A sua televisão deve suportar as recentes funcionalidades (HDMI CEC ¹ / ARC (Canal de Retorno Automático)) para usufruir do som dos canais de televisão no sistema de áudio através apenas do cabo HDMI. Caso a sua televisão não suporte estas funcionalidades HDMI, este sistema de áudio deve ser ligado através de um cabo ÓPTICO, em vez da ligação HDMI.

1) HDMI CEC (High-Definition Multimedia Interface Consumer Electronics Control)

O Consumer Electronics Control (CEC) é uma funcionalidade HDMI que permite ao utilizador comandar e controlar os dispositivos compatíveis com CEC, que estão ligados via HDMI, utilizando para tal apenas um dos telecomandos.

※ Nomes comerciais para CEC são SimpLink (LG), Anynet+ (Samsung), BRAVIA Sync (Sony), EasyLink (Philips), etc.

O que significa SIMPLINK?

SIMPLINK

Algumas funções desta unidade são controladas pelo controle remoto da TV quando esta unidade e uma televisão LG com SIMPLINK estão conectadas através de uma ligação HDMI.

Funções controláveis através do controle remoto da TV LG: Ligar/Desligar, volume para cima/para baixo, etc.

Consulte o manual do usuário da TV para obter mais detalhes acerca da função SIMPLINK.

TVs LG com a função SIMPLINK contêm o logotipo apresentado abaixo.

! Nota

• Dependendo do estado da unidade, algumas operações de SIMPLINK poderão diferir do seu propósito ou não funcionar.
• Dependendo da TV ou do leitor conectado a esta unidade, o funcionamento da função SIMPLINK pode variar.

Função ARC (Canal de Retorno Automático)

A função ARC permite que uma TV com HDMI envie a sequência de áudio para HDMI OUT da unidade.

Para utilizar esta função:

• A sua TV tem de suportar a função HDMI-CEC e ARC e o HDMI-CEC e ARC deverão estar Ligados.
• O método de configuração do HDMI-CEC e ARC pode variar dependendo da TV. Para obter mais detalhes acerca da função ARC, consulte o manual da sua TV.
• Deverá utilizar um cabo HDMI (Tipo A, Cabo HDMI™ de Alta Velocidade com Ethernet).
• Tem de ligar HDMI OUT na unidade com HDMI IN da TV que suporta a função ARC usando um cabo HDMI.
• Pode ligar apenas uma barra de som a uma TV compatível com ARC.

! Nota

A função ARC é automaticamente selecionada quando o sinal ARC é recebido da TV, independentemente do tipo de função utilizada.

! Nota

• Se um dispositivo HDMI ligado não aceitar a saída áudio do leitor, o áudio do dispositivo HDMI pode ficar distorcido e não ser transmitido.
• Se mudar a resolução quando a ligação já foi estabelecida poderá resultar num mau funcionamento. Para resolver o problema, desligue o reprodutor e depois volte a ligá-lo.
• Se a ligação HDMI com HDCP não se verificar, o ecrã do televisor ficará a preto. Neste caso, verifique a ligação HDMI ou desligue o cabo HDMI.
• Se existirem ruídos ou linhas no ecrã, verifique o cabo HDMI (comprimento normalmente limitado a 4,5m).
• Não poderá alterar a resolução de vídeo no modo HDMI IN. Alterar a resolução vídeo do componente conectado.
• Se o sinal de saída for anormal quando o seu PC estiver ligado ao jack HDMI IN ou, altere a resolução do seu PC para 576p, 720p, 1080i ou 1080p.

Informações Adicionais para HDMI

- Quando liga um dispositivo compatível com HDMI ou DVI, certifique-se do seguinte:

• Tentar desligar o dispositivo HDMI / DVI e a unidade. De seguida, ligar o dispositivo HDMI / DVI, esperar cerca de 30 segundos, e depois ligar esta unidade.
• As entradas de vídeo dos dispositivos ligados estão correctamente configuradas para esta unidade.
• A entrada de vídeo do dispositivo ligado está corretamente configurada para esta unidade. O dispositivo ligado é compatível com entradas de vídeo 720 x 576p, 1280 x 720p, 1920 x 1080i ou 1920 x 1080p.

- Nem todos os dispositivos HDMI ou DVI compatíveis com HDCP funcionam com este leitor.

- A imagem não será exibida corretamente com dispositivo não compatível com HDCP.

Ligação Opcional do Equipamento

Ligação HDMI

Para desfrutar apenas de som

Pode desfrutar do som do dispositivo externo que ligar.

Para o reprodutor de discos Blu-ray, reprodutor de DVD, etc.

1. Conecte o plugue HDMI IN na parte posterior da unidade ao plugue HDMI OUT no dispositivo de áudio, como um aparelho de reprodução de Blu-ray, DVD player, etc.
2. Definir a fonte INPUT para HDMI IN. Prima repetidamente FUNCTION no controlo remoto ou F na unidade até que a função fique selecionada.

Para desfrutar de som e imagem

Pode desfrutar de som e imagem a partir do dispositivo externo que ligar.

1. Conecte o plugue HDMI IN na parte posterior da unidade ao plugue HDMI OUT no dispositivo externo, como um aparelho de reprodução de Blu-ray, DVD player, etc.
2. Conecte o plugue HDMI OUT na parte posterior da unidade ao plugue HDMI IN no TV.
3. Definir a fonte INPUT para HDMI IN. Prima repetidamente FUNCTION no controlo remoto ou F na unidade até que a função fique selecionada.

! Nota

• Com a unidade conectada aos dispositivos externos e TV, de acordo com a ilustração acima, o TV irá reproduzir som e imagem de dispositivos externos quando a unidade estiver desligada no modo HDMI IN.
• A porta HDMI OUT é utilizada para ligação à TV. Apesar de o PCM multicanal dar entrada na unidade através de um cabo HDMI, a unidade apenas pode transmitir 2 canais à TV.
• As fontes de áudio não transformadas passam através desta unidade quando a mesma se encontra desligada.

Ligação PORT. (Portátil) IN

Ouvir música a partir de leitor portátil

A unidade pode ser usada para reproduzir a música a partir de muitos tipos de reprodutores portáteis ou dispositivos externos.

1. Ligar o leitor portátil à PORT. (Portátil) IN do aparelho.
2. Ligar a unidade ao pressionar ⏻ (Alimentação).
3. Selecione a função PORTABLE premindo FUNCTION no controlo remoto ou F na unidade até a função ser selecionada.
4. Ligar o leitor portátil ou dispositivo externo e iniciar a reprodução.

OPTICAL Conexão IN

Conecte um plugue de saída óptica de dispositivos externos ao plugue OPT. IN.

Instalação ez ( fácil ) da coluna de som

Ouvir som de TV, DVD ou Dispositivo Digital com modo canal 4.1 ou 4.

1. Ligar a entrada OPT. IN na parte de trás da unidade à saída ótica da sua TV (dispositivo digital, etc.)
2. Selecione a fonte de entrada para OPTICAL premindo FUNCTION no controlo remoto ou F na unidade até a função ser selecionada. Para selecionar diretamente a função OPTICAL, prima OPTICAL no controlo remoto.
3. Ouvir som com altifalante canal 4.1 ou 4.
4. Premir OPTICAL para sair de OPTICAL. A função é reajustada para a anterior.

Ligação USB

Ligar um dispositivo de memória USB à porta USB na parte de trás da unidade.

Ligue um dispositivo USB a um adaptador USB M/F ao montar a unidade na parede.

Para obter mais informações sobre como reproduzir ficheiros num dispositivo USB, consulte a página 19.

Remover o dispositivo USB do aparelho.

1. Escolher um modo de funcionamento diferente ou pressionar ■ duas vezes seguidas.
2. Remover o dispositivo USB do aparelho.

Compatível com dispositivos USB

• Leitor MP3 : Leitor Mp3 do tipo FlashDrive • USB Flash Drive: Dispositivos que suportam USB1.1. - A função USB desta unidade não oferece suporte a alguns dispositivos USB.

Ficheiro reproduzível

Extensão do ficheiro Frequência de amostragem Velocidade de transmissão
MP3 De 32 a 48 kHz De 80 a 320 kbps
WMA De 32 a 48 kHz De 56 a 128 kbps
OGG De 32 a 48 kHz De 50 a 500 kbps
FLAC De 32 a 192 kHz De 500 a 5000 kbps
WAV De 32 a 48 kHz De 500 a 5000 kbps

• Máximo de Ficheiros : Abaixo de 999 - Um ficheiro protegido por DRM (Gestão de direitos digitais) não pode ser reproduzido na unidade. - Os ficheiros de vídeo no dispositivo de armazenamento USB não podem ser reproduzidos. - Dependendo do desempenho do seu dispositivo USB, a reprodução poderá não funcionar corretamente.

Requisitos do dispositivo USB

• Dispositivos que requerem a instalação de programa adicional conectado a um computador não são suportados.
• Não remover o dispositivo USB durante o funcionamento.
• Para uma USB de grande capacidade, pode demorar mais do que alguns minutos para ser pesquisada.
• Para evitar perda de dados, fazer cópias de segurança de todos os dados.
• Esta unidade não é suportada quando o número total de arquivos é de 1 000 ou mais.
• A porta USB da unidade não pode ser conectada a um computador PC. A unidade não pode ser usada como um dispositivo de armazenamento.
• O sistema de arquivos exFAT não é suportado nesta unidade.
• Dependendo de alguns dispositivos, pode não estar disponível para reconhecer os seguintes nesta unidade.
• Disco rígido externo
• Leitores de cartão
• Dispositivos de bloqueio
• Dispositivos USB de disco rígido
• Tomada USB
• Utilização do cabo de extensão USB
• iPhone/iPod/iPad
• Dispositivo Android

Funções básicas

Funcionamento com USB

1. Ligue o dispositivo USB à porta USB.
2. Selecione a função USB premindo FUNCTION no controlo remoto ou F na unidade até a função ser selecionada.

Para Fazer isto
Parar Pressionar	■.
Reprodução Pressionar	►/II.
Pausa	Durante a reprodução, pressionar ►/II.
Saltar para a ficheiro próxima/anterior	Durante a reprodução, prima ►► no controlo remoto para ir para o ficheiro seguinte. Com menos de 2 segundos de reprodução decorridos, prima ◀◄ no controlo remoto para ir para o ficheiro anterior.Com mais de 3 segundos de reprodução decorridos, prima ◀◄ no controlo remoto para voltar ao início do ficheiro.
Procurar uma secção num ficheiro	Prima e mantenha pressionada ◀◄/►► durante a reprodução e liberte-a no ponto em que pretende ouvir. (exceto ficheiros FLAC e OGG)
Reproduzir de forma repetitiva ou de forma aleatória	Pressionar REPEAT no controlo remoto I repetidamente, o visor altera na seguinte ordem, OFF →RPT 1 →RPT DIR (DIRECTORY) →RPT ALL →RANDOM.
Seleccionar ficheiros directamente	Pressionar os botões 0 até 9 no controlo remoto para ir directamente para o ficheiro desejada.
Procurar uma pasta	Prima FOLDER ∧/V no controlo remoto.
Reiniciar a reprodução.	Esta unidade memoriza a música reproduzida no momento antes de a função ser alterada ou de desligar a unidade.

! Nota

É possível limpar o ponto de reinício ao desconectar o cabo de alimentação ou remover o dispositivo USB da unidade.

Outras Funções

DRC (Controlo do Alcance Dinâmico)

Desligar o som quando o volume está baixo (apenas Dolby Digital). Configure para [DRC ON] ao usar DRC.

Sincronização AV

Ao receber sinais áudio da TV, o som e as imagens podem não estar sincronizados. Neste caso, essa função pode ajustar o tempo de atraso.

1. Pressionar AV SYNC.
2. Use ◀◀◀/▶▶ para mover para cima e para baixo a quantidade do atraso, que pode ser definida entre 0 e 300 ms.

! Nota

Esta função não está disponível na função USB.

Pressionar MUTE para silenciar o aparelho.

Pode colocar o seu aparelho em silêncio, por exemplo, para atender o telefone, e o sinal "MUTE" aparece no visor.

Para o cancelar, pressione MUTEX novamente no controlo remoto ou altere o nível de volume.

Resultados de ficheiros e origem de entrada

Pode mostrar várias informações da fonte de entrada premindo INFO.

USB : Informação sobre o ficheiro contida no dispositivo USB (MP3/WMA/OGG/FLAC/WAV) OPTICAL/ARC/HDMI IN : formato áudio, canal de áudio.

AUTO POWER On/Off

Esta função liga/desliga automaticamente a unidade quando ligar/desligar a TV ou dispositivo externo (Leitor de DVD, Leitor de Discos Blue-ray, etc.) conectados a esta unidade.

É suportado apenas em funções de OPTICAL e LG TV.

Esta função liga e desliga sempre que prima AUTO POWER.

! Nota

• Depois de a unidade ser ligada pela função AUTO POWER, será desligada automaticamente se não houver sinal, durante um determinado período de tempo, oriundo da TV conectada por Sincronização de som LG (Óptico / Sem fios).
• Depois de a unidade ser ligada pela função AUTO POWER, será desligada automaticamente se não houver sinal, durante um determinado período de tempo, oriundo do dispositivo externo ligado por um cabo óptico.
• Se tiver desligado diretamente a unidade, ela não pode ser ligada automaticamente pela função AUTO POWER. A unidade pode, no entanto, ser ligada pela função AUTO POWER se houver entrada de um sinal ótico depois de 5 segundos sem sinal.
• Esta função pode não funcionar, pois depende do dispositivo conectado.
• No modo Bluetooth, esta unidade pode ser ligada selecionando AUTO POWER, dependendo do dispositivo Bluetooth ligado, e depois a função LG TV. Nesse caso, a unidade desliga-se automaticamente e quando voltar a pô-la em funcionamento fica ligada com a função LG TV.
• Se quiser usar AUTO POWER, SIMPLINK tem de estar desligado. Demora cerca de 30 segundos para ligar ou desligar SIMPLINK.
• A função AUTO POWER não está disponível quando esta unidade está ligada à TV através de uma porta HDMI OUT, uma vez que o sinal SIMPLINK tem prioridade em relação à função AUTO POWER.

DESLIGAMENTO AUTOMÁTICO

Esta unidade será desligada para economizar o consumo elétrico no caso de a unidade principal não estar ligada ao dispositivo externo e não ser utilizada durante 20 minutos.

O mesmo acontece com esta unidade, depois de seis horas desde que a unidade principal tenha sido ligada a outro dispositivo usando a entrada analógica.

Configuração do Temporizador de Sono

Pressione SLEEP de forma repetida para selecionar as opções do tempo pretendidas (em minutos): DISPLAY OFF (o visor é desativado) -> DIMMER (o visor é escurecido para metade) -> Valor do temporizador -> Exibição ativada

Para verificar o tempo que resta, pressione SLEEP. Para cancelar a função de sono, pressione SLEEP de forma repetida até que surja "10MIN", e depois pressione SLEEP mais uma vez até que seja visualizado "10MIN".

! Nota

Poderá verificar o tempo que falta antes de a unidade se desligar. Prima SLEEP e o tempo que falta aparecerá no visor.

Sincronização de som LG

Sound Sync Wireless

Pode controlar algumas funções desta unidade com o controlo remoto da TV com Sincronização de Som LG. É compatível com a TV LG que suporte Sincronização de Som LG. Certifique-se de que existe o logótipo "LG Sound Sync" na TV.

Funções controláveis pelo controlo remoto da TV LG: volume para cima/baixo, sem som

Consulte o manual de instruções da TV para obter detalhes sobre a Sincronização de Som LG.

Faça uma das seguintes ligações, dependendo das capacidades do seu equipamento.

! Nota

• Também pode usar o controlo remoto desta unidade enquanto estiver a utilizar a Sincronização de Som LG. Se voltar a usar o controlo remoto da TV, a unidade sincroniza com a TV.
• Se as ligações falharem, verifique o estado da TV e da alimentação.
• Verifique o estado desta unidade e a ligação nos casos abaixo quando usar a Sincronização de Som LG.
• Para desligar a unidade.
• Alterar a função para outra.
• Desligue o cabo óptico.
• Para desligar a ligação sem fios devido a interferência ou distância.
• O tempo para desligar esta unidade é diferente, pois depende da sua TV quando definir como ON a função AUTO POWER.

Com ligação por cabos

1. Ligue a sua LG TV à unidade através de um cabo óptico.

1. Configure a sincronização de som LG (Óptica) na TV. Consulte o manual de instruções da TV.
2. Ligue a unidade ao pressionar ⏻ (Alimentação) no controlo remoto.
3. Selecione a função OPTICAL utilizando FUNCTION no controlo remoto ou F na unidade até a função ser selecionada. Pode ver "LG OPT" na janela de exibição se ligar normalmente entre este aparelho e o televisor.

Com ligação sem fios

1. Ligue a unidade ao pressionar ⏻ (Alimentação) no controlo remoto.
2. Selecione a função LG TV utilizando FUNCTION no controlo remoto ou F na unidade até a função ser selecionada.
3. Configure a sincronização de som LG (Sem fios) na TV. Consulte o manual de instruções da TV. "PAIRED" surge na janela durante 3 segundos e, em seguida, pode ver "LG TV" na janela de visualização se ligar normalmente entre este aparelho e o televisor.

! Nota

Se desligou a unidade diretamente ao pressionar ⏻ (Alimentação), LG Sound Sync (Sem fios) será desconectado. Para usar essa função novamente, deve conectar de novo a TV e a unidade.

Usar a tecnologia Bluetooth

Sobre o Bluetooth

Bluetooth é uma tecnologia de comunicação sem fios para ligações de curto alcance.

O som pode ser interrompido quando há interferência de outras ondas eletrónicas que funcionam na mesma frequência ou se estiverem conectados dispositivos Bluetooth em outras salas próximas.

Conectar dispositivos individuais através da tecnologia sem fios Bluetooth® não está sujeito a alterações. Um telemóvel com tecnologia sem fios Bluetooth® pode ser utilizado através da Cascade se a ligação tiver sido efetuada via tecnologia sem fios Bluetooth®.

Dispositivos disponíveis: Telemóvel, MP3, Computador portátil, PDA etc.

Perfis Bluetooth

Para poder utilizar a tecnologia Bluetooth® sem fios, os dispositivos devem ser capazes de interpretar certos perfis. Esta unidade é compatível com o seguinte perfil.

Ouvir música armazenada em dispositivos Bluetooth

Emparelhar a unidade e o dispositivo Bluetooth

Antes de iniciar o procedimento de emparelhamento, certificar-se que a funcionalidade Bluetooth está ativada no dispositivo Bluetooth. Consultar o manual do utilizador do dispositivo Bluetooth. Assim que a operação de emparelhamento for executada, não precisa ser executada novamente.

1. Selecione a função Bluetooth utilizando FUNCTION no controlo remoto ou F na unidade até a função ser selecionada. Vai aparecer "BT" e "READY" no visor.
2. Funcione com o dispositivo Bluetooth e execute a operação de emparelhamento. Ao procurar por este aparelho com o dispositivo Bluetooth, uma lista dos dispositivos encontrados podem aparecer no visor do dispositivo Bluetooth, o que depende do tipo de dispositivo Bluetooth. A unidade da LG aparece como "LG SOUND BAR (XX:XX)".

! Nota

• XX:XX denomina os últimos quatro dígitos do endereço BT. Por exemplo, se a unidade tem um endereço BT tal 9C:02:98:4A:F7:08, irá ser apresentado "LG SOUND BAR (F7:08)" no dispositivo Bluetooth.
• O emparelhamento pode ser diferente devido ao tipo de dispositivo Bluetooth. Introduza o código PIN (0000) necessário.
• Quando essa unidade for conectada com sucesso a seu dispositivo Bluetooth, "PAIRED" será exibido na janela de exibição.
• Ouvir música. Para reproduzir uma música armazenada no dispositivo Bluetooth, consultar o manual do utilizador do dispositivo Bluetooth.

! Nota

- Ao usar a tecnologia Bluetooth®, tem que fazer uma conexão entre o aparelho e o dispositivo Bluetooth o mais próximo possível e manter a distância.

Contudo isso pode não funcionar bem no seguinte caso:

• Há um obstáculo entre a unidade e o dispositivo Bluetooth.
• Há um dispositivo com a mesma frequência com tecnologia Bluetooth®, tal como um equipamento médico, um forno microondas ou um dispositivo LAN sem fios.

- Esta unidade suporta o emparelhamento automático Bluetooth. Contudo, isto não é possível nas situações abaixo:

• Quando reinicia esta unidade.
• Quando regressa à função Bluetooth após utilizar a função LG TV.
• O som pode ser interrompido quando a ligação sofrer interferências de outros dispositivos electrónicos.
• Não pode controlar o dispositivo Bluetooth nesta unidade.
• O emparelhamento está limitado a um dispositivo Bluetooth por unidade, não sendo suportado o emparelhamento múltiplo.
• Pode não ser possível utilizar a função Bluetooth, dependendo do tipo de dispositivo.
• Pode desfrutar do sistema sem fios ao usar o telefone, MP3, computador portátil, etc.
• Quanto maior a distância entre a unidade e o dispositivo Bluetooth, menor se torna a qualidade do som.
• A ligação Bluetooth será desligada quando a unidade estiver desligada ou o dispositivo Bluetooth estiver muito longe da unidade.
• Quando a ligação Bluetooth estiver desligada, ligue novamente o dispositivo Bluetooth à unidade.
• Quando não estiver conectado ao Bluetooth, "READY" aparecerá no visor.

Ajustar o som

Definir o efeito de som

Este sistema tem uma série de opções de som surround pré-estabelecidas. Pode-se selecionar um modo de som desejado ao usar SOUND EFFECT.

Os itens exibidos para o equalizador podem ser diferentes dependendo da fonte sonora e dos efeitos.

No visor Descrição
STD (Padrão)	Desfrutar de um som confortável e natural.
NEWS	Este programa reproduz o som com a voz limpa, melhorando a qualidade do som da voz.
MUSIC	Desfrutar de um som confortável e natural.
CINEMA	Você pode aproveitar um som surround mais intenso e cinemático.
SPORTS	Permite desfrutar de um som mais dinâmico.
BASS	O baixo é Blast Bass. Durante a reprodução, reforça os sons graves, agudos e efeito de som surround.

! Nota

• Em alguns modos de surround e em algumas colunas, não há som ou o som é baixo. Não têm defeito. Depende do modo de surround e da fonte de áudio.
• Depois de trocar a entrada, e por vezes, mesmo após a mudança de faixa sonora, pode ser necessário redefinir o modo surround.
• Uma vez que esta unidade possui um efeito de som exclusivo para ficheiros FLAC, o efeito de som é corrigido ao reproduzir um ficheiro FLAC.

Ajustar o volume automaticamente

Esta unidade suporta a função de volume automático que ajusta automaticamente o nível de volume.

Quando o som de saída estiver muito alto ou muito baixo, pressione AUTO VOLUME no controlo remoto. Assim pode gozar o som com níveis adequados.

Para cancelar esta função, pressione o botão novamente.

Ajustar as configurações de nível de som do subwoofer

Pode ajustar o volume do subwoofer de - 40 dB até 6 dB.

1. Pressionar WOOFER LEVEL.
2. Pressionar VOL+/- para ajustar o nível de som do subwoofer

Controlar a TV com o controlo remoto fornecido

A TV pode ser controlada ao usar os botões abaixo.

Botão Funcionamento
MUTEX	Ligar ou desligar o volume da TV.
AV/INPUT	Mudar a fonte de entrada da TV entre a TV e outras fontes de entrada.
⏻ (Alimentação da TV)	ILigar ou Desligar a TV
VOL+/-	Ajustar o volume da TV.
PR/CH / V	Percorrer canais memorizados para cima ou para baixo .

! Nota

• Pode não ser possível controlar a TV ao usar alguns dos botões, pois depende do tipo de unidade a ser conectada.
• O controlo remoto da unidade realiza operações básicas da sua TV. Utilize o controlo remoto da TV para desfrutar do funcionamento avançado da sua TV.

Configurar o controlo remoto para controlar a TV

A TV pode funcionar com o controle remoto fornecido.

Se a TV está listada na tabela abaixo, configurar o código do fabricante adequado.

1. Enquanto pressionar e segurar no botão ⏻ (Alimentação da TV), e digitar o código do fabricante da TV com os botões numéricos (ver tabela em baixo).

Fabricante Número de código
LG 1(padrão), 2
Zenith 1, 3, 4
GoldStar 1, 2
Samsung 6, 7
Sony	8, 9
Hitachi	4

1. Soltar o botão ⏻ (Alimentação da TV) para completar a configuração.

Mesmo depois de introduzir o código do fabricante correcto, alguns ou todos os botões podem não funcionar na TV, pois depende do tipo de TV.

Quando substituir as pilhas do controlo remoto, o número de código pode ser redefinido para a configuração padrão. Configurar novamente o número de código apropriado.

Resolução de problemas

PROBLEMA Causa & Correcção
A unidade não funciona corretamente.	Desligue a unidade e o dispositivo externo ligado (TV, Subwoofer, Leitor de DVD, Amplificador, etc.) e volte a ligá-los.Desligue o cabo de alimentação desta unidade e do dispositivo externo ligado (TV, Subwoofer, Leitor de DVD, Amplificador, etc.) e, em seguida, tente novamente a ligação.
Não há energia	O cabo de alimentação está desligado.Ligue o cabo de alimentação.Verifique a condição utilizando outros dispositivos electrónicos.
Não há som	Está selecionada uma fonte de entrada incorreta.Verificar a fonte de entrada e selecionar a fonte de entrada correta.A função MUTE está ativada.Premir MUTE ou ajustar o nível de volume para cancelar a função MUTE.
Sem som do subwoofer	O cabo de alimentação do subwoofer não está ligado.Ligue o cabo de alimentação corretamente à tomada de parede.O emparelhamento entre a unidade e o subwoofer foi desativado.Ligue a unidade e o subwoofer. (Consulte a página 12.)
Nenhuma exibição	A função DISPLAY OFF está ativada.Prima SLEEP repetidamente para cancelar a função. (Consulte a página 20.)
O controlo remoto não funciona correctamente.	O controlo remoto está muito longe da unidade.Funcionar com o controlo remoto dentro de aproximadamente 7 m.Há um obstáculo no caminho do controle remoto para o aparelho.Remover o obstáculoAs pilhas no controlo remoto estão gastos.Substitua as pilhas por novas.
A função AUTO POWER não funciona.	Verificar o estado de SIMPLINK e desligar SIMPLINK.Esta função pode não funcionar, pois depende do dispositivo conectado.
Quando sentir que o som de saída da unidade é baixo.	Verifique os detalhes abaixo e ajuste a unidade de acordo com eles.Comute o estado [ON] da função DRC para [OFF] usando o controlo remoto.Com a barra de som conectada à TV, altere a configuração AUDIO DIGITAL OUT (SAÍDA DE ÁUDIO DIGITAL) no Menu de Configuração da TV de [PCM] para [AUTO] ou [BITSTREAM].Com a barra de som conectada ao Reprodutor, altere a configuração de AUDIO DIGITAL OUT (SAÍDA DE ÁUDIO DIGITAL) no Menu de Configuração do Reprodutor de [PCM] para [PRIMARY PASS-THROUGH] ou [BITSTREAM].Altere a configuração de Áudio DRC no menu de configuração do reprodutor para o estado [OFF].

Especificações

NB5540 / NB5540D

Generalidades (NB5540 / NB5540D)
Requisitos do adaptador AC Verifique	a etiqueta principal na unidade.
Consumo de energia Verifique a etiqueta principal na unidade.
Dimensões (L x C x P) (1020 x 35 x 82) mm
Peso Líquido (Aprox.) 1,86 kg
Temperatura de funcionamento 5 °C até 35 °C (41 °F até 95 °F)
Humidade de funcionamento 5 % até 90 %

Entrada/Saídas
OPT. IN 3 V (p-p),óptico x 1
PORT. IN 0,5 Vrms (jack estéreo de	3,5 mm) x 1
HDMI IN 19 pin (tipo A, HDMI TM Connector) x 1
HDMI OUT 19 pin (tipo A, HDMI TM Connector) x 1
Frequência de amostragem digital de áudio disponível à entrada	32 kHz, 44,1 kHz, 48 kHz, 96 kHz

USB
Versão 1,1
Barramento Alimentação 5 V	--- 500 mA

Amplificador
Total 320 W
Frontal	40 W x 2 (8 Ω a 1 kHz)
Surround	40 W x 2 (8 Ω a 1 kHz)
Subwoofer	160 W (3 Ω a 80 Hz)
THD	10 %

Subwoofer sem fios (S54A1-D)
Requisitos de energia	Verifique a etiqueta principal no subwoofer.
Consumo de energia Verifique a etiqueta principal no subwoofer.
Tipo	1 Via 1 Coluna
Impedância	3 Ω
Potência de Entrada Recomendada	160 W
Potência Max de Entrada	320 W
Dimensões (L x C x P) (296 x 332 x 296) mm
Peso Líquido (Aprox.) 7,6 kg

• O design e as especificações estão sujeitos a alterações para aperfeiçoamento sem aviso prévio.

NB4540 / NB4540D

Generalidades (NB4540 / NB4540D)
Requisitos do adaptador AC Verifique a etiqueta principal na unidade.
Consumo de energia Verifique a etiqueta principal na unidade.
Dimensões (L x C x P) (840 x 35 x 82) mm
Peso Líquido (Approx.) 1,55 kg
Temperatura de funcionamento 5 °C até 35 °C (41 °F até 95 °F)
Humidade de funcionamento 5 % até 90 %
Entrada/Saídas
OPT. IN 3 V (p-p),óptico x 1
PORT. IN 0,5 Vrms (jack estéreo de 3,5 mm) x 1
HDMI IN 19 pin (tipo A, HDMITM Connector) x 1
HDMI OUT 19 pin (tipo A, HDMITM Connector) x 1
Frequência de amostragem digital de áudio disponível à entrada	32 kHz, 44,1 kHz, 48 kHz, 96 kHz
USB
Versão 1,1
Barramento Alimentação 5 V	--- 500 mA
Amplificador
Total	320 W
Frontal	40 W x 2 (8 Ω a 1 kHz)
Surround	40 W x 2 (8 Ω a 1 kHz)
Subwoofer	160 W (3 Ω a 80 Hz)
THD	10 %
Subwoofer sem fios (S44A1-D)
Requisitos de energia	Verifique a etiqueta principal no subwoofer.
Consumo de energia Verifique a etiqueta principal no subwoofer.
Tipo	1 Via 1 Coluna
Impedância	3 Ω
Potência de Entrada Recomendada	160 W
Potência Max de Entrada	320 W
Dimensões (L x C x P) (221 x 351,5 x 281) mm
Peso Líquido (Approx.) 7,32 kg

• O design e as especificações estão sujeitos a alterações para aperfeiçoamento sem aviso prévio.

Marcas e licenças

DOLBY. DIGITAL

Fabricado sob licença da Dolby Laboratories. Dolby e o símbolo D-duplo são marcas comerciais da Dolby Laboratories.

dts® 2.0 Channel

Sobre patentes DTS, visite http://patents.dts.com. Fabricado com autorização da DTS Licensing Limited. DTS, o Símbolo, & DTS e o Símbolo em conjunto, são marcas comerciais registadas e DTS 2.0 Channel é uma marca comercial da DTS, Inc. © DTS, Inc. Todos os Direitos Reservados.

Bluetooth®

A tecnologia sem fios Bluetooth® é um sistema que permite o contacto via rádio entre dispositivos electrónicos.

Conexão de dispositivos individuais sob a tecnologia Bluetooth® wireless não incorre em quaisquer encargos. Um telemóvel com tecnologia Bluetooth® pode funcionar através da Cascade se a ligação for feita via tecnologia Bluetooth® wireless.

A marca Bluetooth® e logos são propriedade da Bluetooth® SIG, Inc. e qualquer utilização dessas marcas pela LG Electronics está sob licença.

Outros nomes e marcas comerciais pertencem aos seus respectivos proprietários.

HIGH-DEFINITION MULTIMEDIA INTERFACE

HDMI, o logótipo HDMI e High-Definition Multimedia Interface são marcas ou marcas registadas da HDMI Licensing LLC.

Manutenção

Manusear a unidade

Quando despachar a unidade

Por favor, guardar a embalagem original e as caixas da embalagem. Se precisar de despachar a unidade deve, para máxima protecção, embalar novamente a unidade, tal como chegou embalada inicialmente da fábrica.

• Não usar líquidos voláteis, como spray insecticida perto da unidade.
• Não usar uma pressão forte ao limpar, pois pode danificar a superfície.
• Não deixar produtos de borracha ou plástico em contacto com a unidade durante um longo período de tempo

Limpar a unidade

Para limpar a unidade, usar um pano macio e seco. Se as superfícies estiverem extremamente sujas, usar um pano macio e levemente humedecido em detergente suave. Não usar solventes fortes como álcool, benzina ou diluente, pois estes podem danificar a superfície do aparelho.
