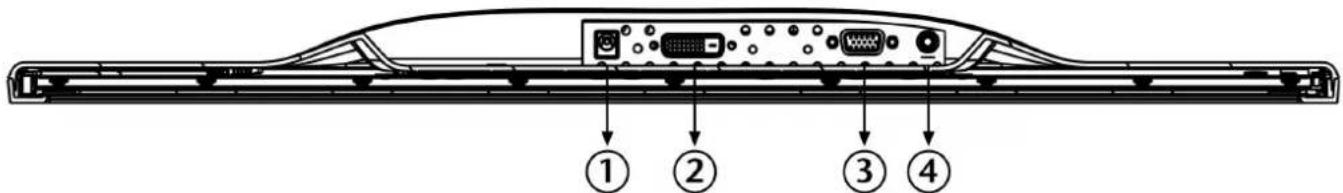

Aansluitingen op de achterkant 10

Beeldscherm aansluiten 10

1 Aansluiten van de signaalkabel 10

2 Aansluiten van de audio kabel 10

3 Tot stand brengen van de stroomtoevoer 10

4 Beelscherm inschakelen 10

Bedienelementen op de voorkant 12

Instellen van het TFT-beeldscherm 13

Het OSD-menu gebruiken 13

Besparen van energie 15

Verhelpen van problemen 16

Lokaliseren van de oorzaak 16

Aansluitingen en kabels controleren 16

Fouten en mogelijke oorzaken 16

Driver informatie 17

Hebt u nog meer ondersteuning nodig? 17

Afvalverwerking 18

Pixelfouten bij TFT’s (LCD-Displays) 18

Kopiëren, fotokopiëren en verveelvoudigen van dit handboek 19

Technische specificaties 20

Garantievoorwaarden 21Nederlands

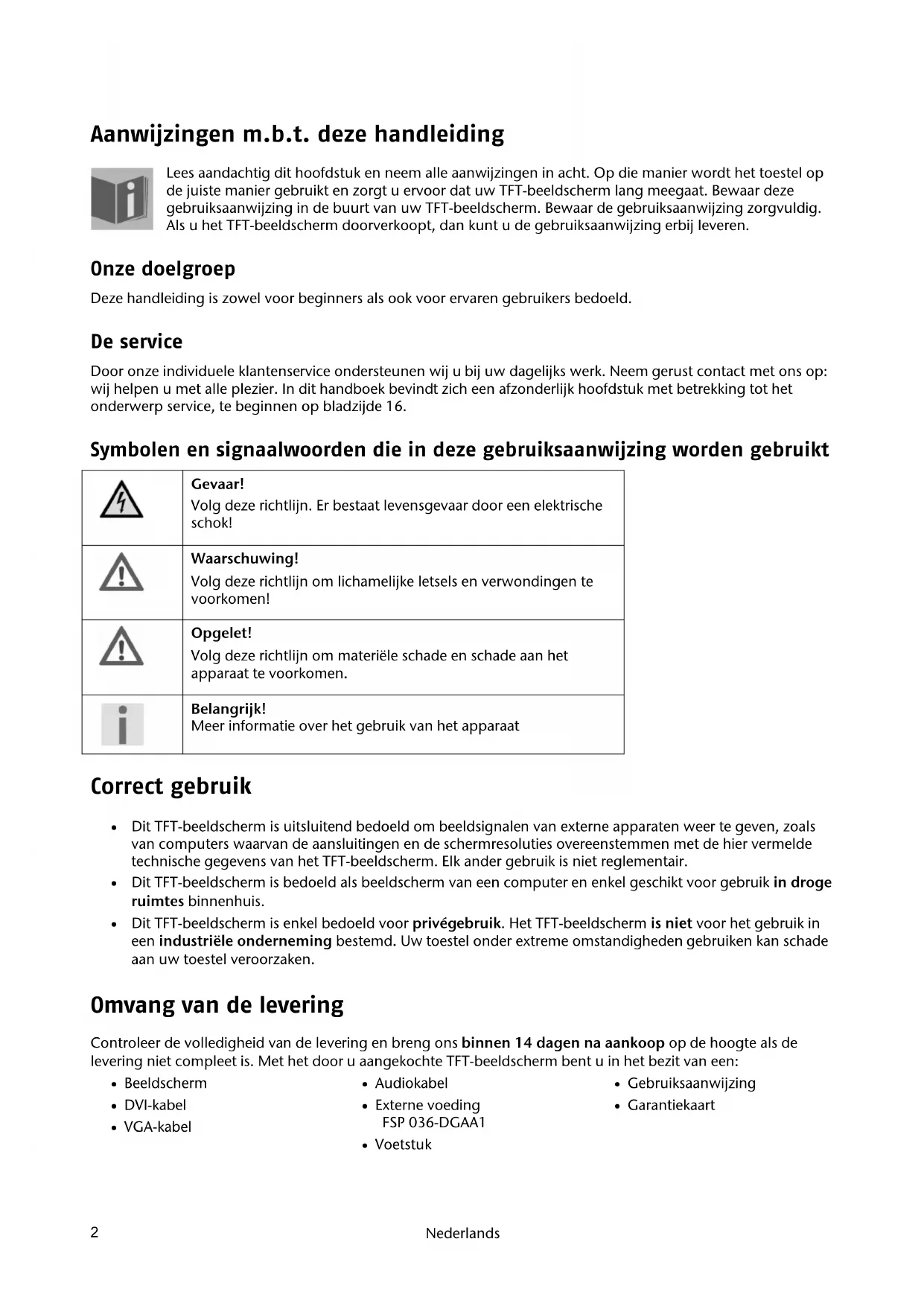

Aanwijzingen m.b.t. deze handleiding

Lees aandachtig dit hoofdstuk en neem alle aanwijzingen in acht. Op die manier wordt het toestel op

de juiste manier gebruikt en zorgt u ervoor dat uw TFT-beeldscherm lang meegaat. Bewaar deze

gebruiksaanwijzing in de buurt van uw TFT-beeldscherm. Bewaar de gebruiksaanwijzing zorgvuldig.

Als u het TFT-beeldscherm doorverkoopt, dan kunt u de gebruiksaanwijzing erbij leveren.

Deze handleiding is zowel voor beginners als ook voor ervaren gebruikers bedoeld.

Door onze individuele klantenservice ondersteunen wij u bij uw dagelijks werk. Neem gerust contact met ons op:

wij helpen u met alle plezier. In dit handboek bevindt zich een afzonderlijk hoofdstuk met betrekking tot het

onderwerp service, te beginnen op bladzijde 16.

Symbolen en signaalwoorden die in deze gebruiksaanwijzing worden gebruikt

Volg deze richtlijn. Er bestaat levensgevaar door een elektrische

Volg deze richtlijn om lichamelijke letsels en verwondingen te

Volg deze richtlijn om materiële schade en schade aan het

apparaat te voorkomen.

Meer informatie over het gebruik van het apparaat

 Dit TFT-beeldscherm is uitsluitend bedoeld om beeldsignalen van externe apparaten weer te geven, zoals

van computers waarvan de aansluitingen en de schermresoluties overeenstemmen met de hier vermelde

technische gegevens van het TFT-beeldscherm. Elk ander gebruik is niet reglementair.

 Dit TFT-beeldscherm is bedoeld als beeldscherm van een computer en enkel geschikt voor gebruik in droge

 Dit TFT-beeldscherm is enkel bedoeld voor privégebruik. Het TFT-beeldscherm is niet voor het gebruik in

een industriële onderneming bestemd. Uw toestel onder extreme omstandigheden gebruiken kan schade

aan uw toestel veroorzaken.

Omvang van de levering

Controleer de volledigheid van de levering en breng ons binnen 14 dagen na aankoop op de hoogte als de

levering niet compleet is. Met het door u aangekochte TFT-beeldscherm bent u in het bezit van een:

 Gebruiksaanwijzing

 GarantiekaartVeiligheidsadviezen

DE EN FR ES DK NL Veiligheidsadviezen

Opgelet! Volg de richtlijnen voor het veilige gebruik van het apparaat!

 Het apparaat mag niet worden gebruikt door personen en kinderen met lichamelijke, sensorische of

psychische beperkingen of gebrek aan ervaring en/of kennis, tenzij dit gebeurt onder toezicht van een

bevoegde persoon of tenzij ze van een bevoegde persoon richtlijnen hebben gekregen betreffende het

gebruik van het apparaat. Laat kinderen niet met het apparaat spelen.

 Houd het verpakkingsmateriaal, bv. foliën, buiten het bereik van kinderen. Bij een verkeerd gebruik

bestaat er immers verstikkingsgevaar.

 Open nooit de behuizing van het TFT-beeldscherm! (elektrische schok, kortsluiting en brandgevaar)

 Steek geen voorwerpen door de gleuven en openingen in het TFT-beeldscherm. Dit zou kortsluiting of zelfs

brand kunnen veroorzaken (elektrische schok, kortsluiting en brandgevaar)!

 Gleuven en openingen van het TFT-beeldscherm dienen voor de ventilatie. Dek deze openingen niet af

(Oververhitting, brandgevaar)!

 Oefen geen druk uit op het display. Het gevaar bestaat dat het beeldscherm breekt.

 Opgelet! Er bestaat verwondingsgevaar als het display breekt. Pak de gebarsten delen met veiligheidshand-

schoenen in en stuur ze naar uw servicecenter. Daar zal uw toestel op een deskundige manier verder

verwerkt worden. Was daarna uw handen met zeep. Dit is nodig omdat het niet uit te sluiten valt dat er

chemicaliën uit het display lekken.

 Raak het display niet met de vingers of met scherpe voorwerpen aan om schade te vermijden.

Trek de stekker uit en contacteer de klantendienst als

 de netkabel beschadigd is

 er vloeistof in het beeldscherm gedrongen is

 het TFT-beeldscherm niet goed functioneert

 het TFT-beeldscherm gevallen of de behuizing beschadigd is

Opgelet! Plaats het apparaat op een veilige plek!

 Nieuwe toestellen kunnen tijdens hun eerste werkingsuren een typische, onvermijdelijke, maar volledig

ongevaarlijke geur afgeven. In de loop van de tijd zal deze geur gestaag afnemen.

Om deze geurontwikkeling tegen te gaan, raden wij u aan uw werkkamer regelmatig te verluchten. Wij

hebben er bij de ontwikkeling van dit product zorg voor gedragen de geldende grenswaarden nooit te

 Houd vocht uit de buurt van het TFT-beeldscherm en alle aangesloten toestellen en vermijd stof, hitte en

directe zonnestraling. Worden deze aanwijzingen niet in acht genomen, dan kunnen storingen of schade

aan het TFT-beeldscherm het gevolg hiervan zijn.

 Dit toestel niet buiten gebruiken, omdat externe invloeden, zoals regen, sneeuw etc. het toestel kunnen

 Plaats geen voorwerpen die gevuld zijn met een vloeistof (vazen of dergelijke) op het toestel. Het voorwerp

kan omvallen en de vloeistof kan de elektrische veiligheid verminderen.

 Plaats geen brandende voorwerpen (kaarsen of dergelijke) op het toestel.

 Zorg voor voldoende ruimte in de kast. Bewaar een minimumafstand van 10 cm rond het toestel voor

voldoende verluchting.

 Plaats en gebruik alle componenten op een stabiel, effen en trillingsvrij vlak zodat het TFT-beeldscherm

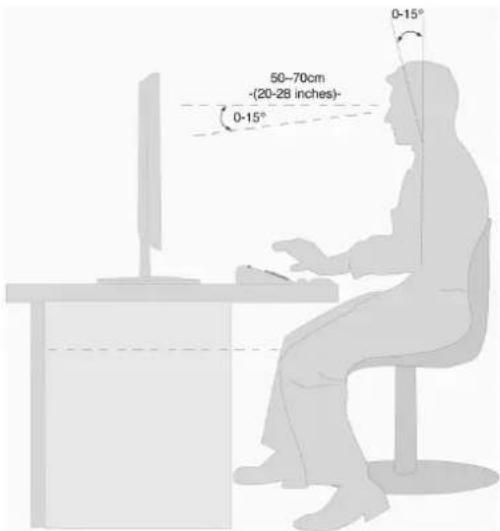

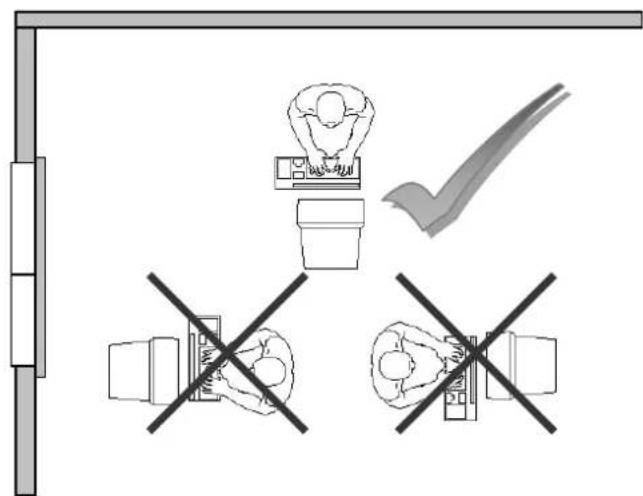

 Vermijd verblinding, spiegelingen, te sterke licht-donker-contrasten om uw ogen te sparen en om voor

een aangename ergonomie op uw werkplaats te zorgen.

 Las regelmatig pauzes in als u aan uw TFT-beeldscherm werkt. Hierdoor kunt u spanning en vermoeidheid

vermijden.Nederlands

 Laat uw TFT-beeldscherm enkel door gekwalificeerd personeel repareren.

 Als het toestel gerepareerd moet worden, neem dan enkel contact op met onze geautoriseerde

Opgelet! Houd rekening met de omgevingstemperatuur!

 Het TFT-beeldscherm kan bij een omgevingstemperatuur van 0°C tot 35°C en een relatieve

luchtvochtigheid < 80% (niet condenserend) gebruikt worden.

 Als het toestel uitgeschakeld is, dan kan het TFT-beeldscherm bij temperaturen van –20°C tot 60°C bewaard

Wacht na het transport van het TFT beeldscherm met de ingebruikneming tot het toestel

de omgevingstemperatuur heeft aangenomen. Bij grote temperatuur of vochtigheids

schommelingen kan het door condensatie tot de vorming van vocht binnenin het TFT

beeldscherm komen. Dit kan een kortsluiting veroorzaken.

Waarschuwing! Zorg voor een veilige aansluiting van het apparaat!

Opgelet: Ook als de netschakelaar uitgeschakeld is, staan bepaalde delen van het toestel onder

spanning. Om de stroomtoevoer naar uw TFT-beeldscherm te onderbreken of het toestel volledig

van het spanningsnet te scheiden, trekt u de stekker uit het stopcontact.

 Gebruik de TFT-beeldscherm enkel aan geaarde stopcontacten met AC 100-240V~/ 50-60 Hz. Als u niet

zeker bent van de stroomvoorziening op de plaats van opstelling, neem dan contact op met de

elektriciteitsmaatschappij.

 We raden u bovendien aan om een overspanningsbeveiliging te gebruiken om uw TFT-beeldscherm te

beschermen tegen spanningspieken of blikseminslag.

 Om uw toestel van de stroom af te koppelen, trekt u de stekker uit het stopcontact. Hou altijd de stekker

zelf vast, wanneer u hem uit het stopcontact trekt en niet het snoer.

 Dek de stekker niet af, om beschadiging door ontoelaatbare opwarming te vermijden.

 Gebruik de stekker niet meer, wanneer de behuizing of het snoer dat naar het toestel loopt beschadigd is.

Vervang de stekker door eentje van hetzelfde type.

 Gebruik uitsluitend de meegeleverde stekker(model: FSP, FSP 036-DGAA1).

 Het stopcontact moet zich in de buurt van het TFT-beeldscherm bevinden en het moet gemakkelijk

 Als u een verlengkabel gebruikt, dan moet die aan de VDE-bepalingen voldoen. Neem evt. contact op met

uw elektroninstallateur.

 Leg de kabels zodanig dat er niemand op kan lopen of erover kan struikelen.

 Plaats geen voorwerpen op de kabels, anders zouden ze beschadigd kunnen worden.

 Gelieve erop te letten dat de standbyschakelaar van dit toestel het toestel niet volledig van het stroomnet

afkoppelt. Bovendien neemt het toestel ook in de standbymodus stroom op. Om het toestel volledig van

het net af te koppelen, moet u de stekker uit het stopcontact trekken.Veiligheidsadviezen

DE EN FR ES DK NL Inlichtingen aangaande de conformiteit

Het TFT-beeldscherm voldoet aan de vereisten van elektromagnetische compatibiliteit en elektrische veiligheid.

Uw toestel beantwoordt aan de Europese ISO 13406-2 Klasse II norm (pixelfoutenklasse) ( blz. 18).

Uw toestel voldoet aan de basisvereisten en de relevante voorschriften van de EMV-richtlijnen 2004/108/EG en de

richtlijn voor laagspanningsystemen 2006/95/EG.

Dit toestel voldoet aan de basisvereisten en de relevante regelingen van de ecodesign richtlijn 2009/125/EG

(decreet 1275/2008).

Deze monitor voldoet aan de eisen van het ENERGY STAR® programma.

Als ENERGY STAR® partner verzekert Medion dat dit toestel aan de ENERGY STAR® richtlijnen voor de

optimalisatie van het energieverbruik voldoet.

 Houd het beeldscherm minstens op 1 meter van hoogfrequente en magnetische storingsbronnen

(mobiele telefoons, televisies, luidsprekerboxen etc.) om functiestoringen en gegevensverlies te vermijden.

 Hoewel bij de productie van uw product de modernste technieken werden toegepast, kan het net omwille

van die complexe techniek in zeer zeldzame gevallen voorkomen, dat een enkel of meerdere lichtpunten

uitvallen.Nederlands

Lees voor de ingebruikneming absoluut het hoofdstuk „Veiligheidsadviezen“ op pagina

Bevestiging van de monitorvoet

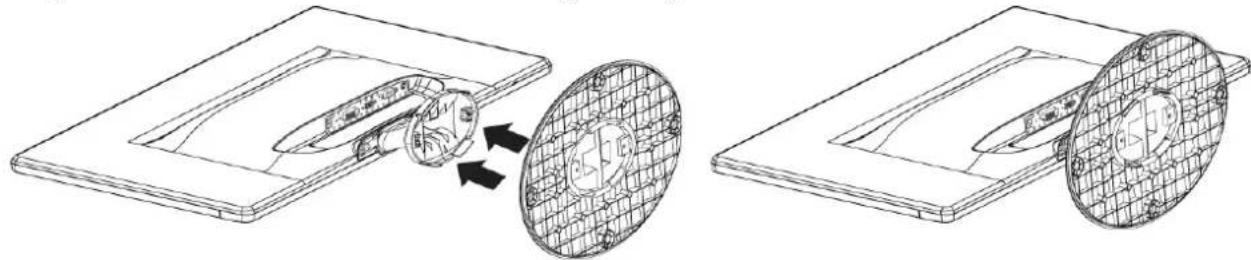

Bevestig de voet van de monitor zoals in de tekening wordt getoond. Doe dit voordat u de monitor aansluit.

(Afb.: Bevestiging van de monitorvoet)

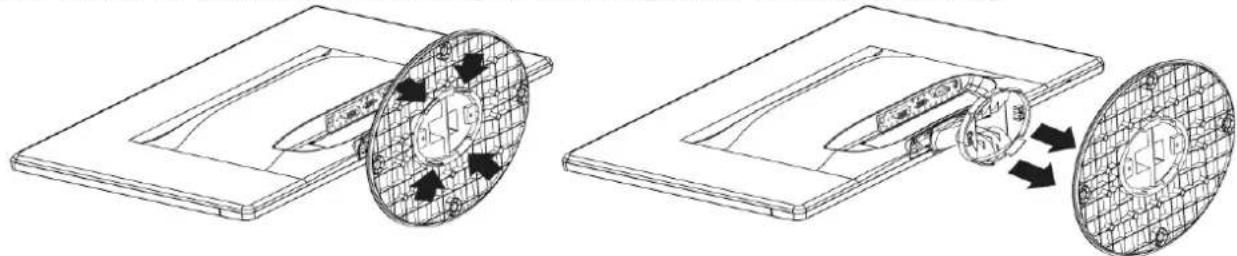

De voet van het TFT-beeldscherm kunt u wegnemen zoals getoond wordt op de tekening.

Voet van het beeldscherm wegnemen (gelijkaardige afbeelding)

Voorbereidingen op uw pc

Indien uw computer is aangesloten op een traditionele buismonitor moet u mogelijk enkele voorbereidingen

treffen. Dit is vereist indien u op uw oude beeldscherm instellingen hebt doorgevoerd die niet worden

ondersteund door uw nieuwe TFT-beeldscherm.

Het beeldscherm heeft een maximale resolutie van 1920 x 1080. Deze resolutie komt overeen met de fysische

resolutie. Met de fysische resolutie kunnen TFT-beeldschermen een optimale beeldkwaliteit bieden. Indien u

overschakelt naar een weergave met andere instellingen nemen beelden in bepaalde gevallen niet de volledige

Het is tevens mogelijk dat het beeld wordt vervormd. Dit komt vooral voor bij de weergave van teksten,

Voordat u het nieuwe beeldscherm aansluit, stelt u met het oude beeldscherm een resolutie en beeldfrequentie in

die wordt ondersteund door beide beeldschermen.

Sluit de computer vervolgens af en sluit het nieuwe beeldscherm aan.

Nadat de computer opnieuw werd opgestart, kunt u de beeldscherminstellingen zoals hoger wordt beschreven,

aanpassen aan het nieuwe beeldscherm (MD 20260).Ingebruikneming

DE EN FR ES DK NL Ondersteunde beeldscherminstellingen

Deze TFT-beeldscherm ondersteunt volgende modi.

Resolutie Horizontale frequentie Verticale frequentie

Beeldscherminstellingen onder Windows XP Met Windows XP voert u beeldscherminstellingen door in "Eigenschappen voor Beeldscherm". Het programma

kan als volgt gestart worden:

 Rechter muisklik op het Windowserkvlak (desktop) en linker muisklik op "Eigenschappen".

 Start in „Configuratiescherm“ het programma „Eigenschappen voor Beeldscherm“.

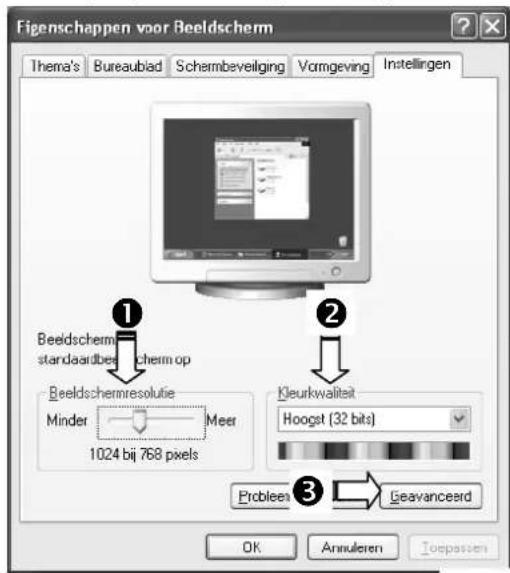

(Afb.: Eigenschappen voor beeldscherm)

De resolutie stelt u onder „Beeldschermresolutie“ () in.

Onder „Kleurkwaliteit“ () kunt u de kleursterkte (aantal weergegeven kleuren) instellen. Uw TFT-beeldscherm

ondersteunt een kleursterkte van maximaal 16 miljoen kleuren. Dit komt overeen met 32 bits of "Real Color".

De beeldherhalingsfrequentie kan onder „Geavanceerd“ () ingesteld worden. Er verschijnt, naargelang de

configuratie van uw computer, een venster met de eigenschappen van uw grafische kaart.

Onder „Adapter“ kunt u in het keuzeveld

„Alle modi weergeven“ de gewenste waarde instellen

die bij het TFT-beeldscherm 60 Hz moet bedragen en

naargelang de instelling niet meer dan 75 Hz mag bedragen.

(Afb.: Detail van eigenschappen voor beeldscherm)

Komt de instelling niet overeen met de waarden die door uw display ondersteund

worden, dan kan het gebeuren dat u geen beeld krijgt.

Sluit in dat geval uw toestel opnieuw aan en voer volgens de voornoemde opties onder

„Eigenschappen voor beeldscherm“ geldige waarden in.

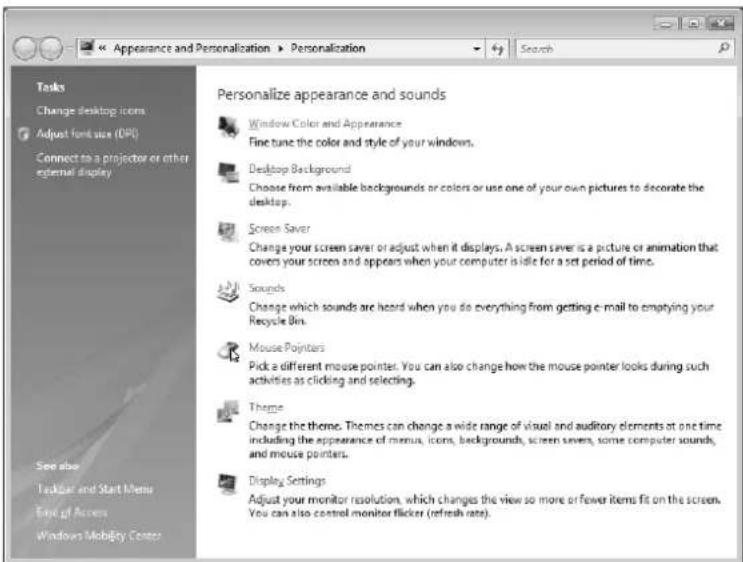

Met Windows Vista® voert u beeldscherminstellingen door in "Vormgeving aan persoonlijke voorkeur

aanpassen". Het programma kan op de volgende wijze worden opgestart:

 Rechtermuisklik op het Bureaublad van Windows (desktop) en linkermuisklik op "Aan persoonlijke

voorkeur aanpassen".

 Via "Start"  "Configuratiescherm"  "Beeldscherm aanpassen" door een klik op de linkermuisknop.

(Afb.: Voorstelling en Sound)

 Open het menu „Persoonlijke instellingen“ om de resolutie en de frequentie te wijzigen.

Beeldscherminstellingen onder Windows

Met Windows® 7 voert u de beeldscherminstellingen door in "Vormgeving en persoonlijke instellingen". Het

programma kan als volgt worden gestart:

 Rechtermuisklik op het Bureaublad van Windows (desktop) en linkermuisklik op "Aan persoonlijke

voorkeur aanpassen".

 Via "Start"  "Configuratiescherm"  "Vormgeving en persoonlijke instellingen" door een klik op de

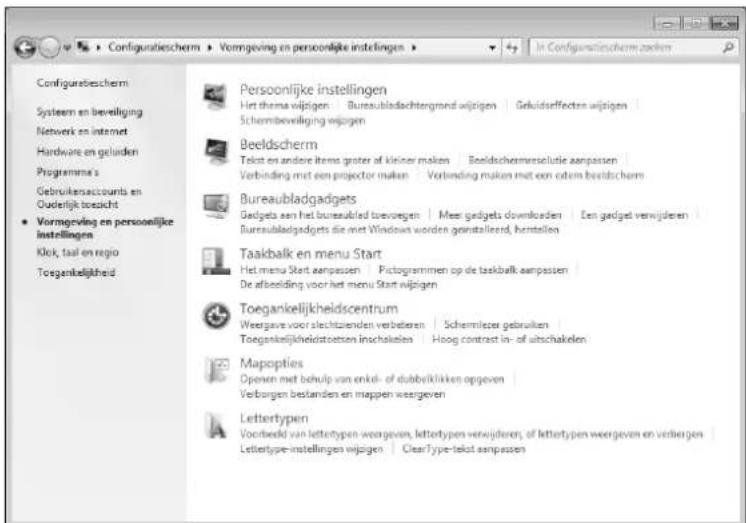

(Afb.: Vormgeving en persoonlijke instellingen)

 Selecteer het menu Beeldscherm  Beeldschermresolutie aanpassen om de resolutie en de frequentie te

Aansluitingen op de achterkant

(Afb.: Aansluitingen op de achterkant)

1. Voeding (POWER IN)

2. DVI-D 24-pin connector (DVI)

3. 15- pins sub-D connector (VGA)

4. Audio aansluiting 3,5 mm stereo connector (AUDIO IN)

Beeldscherm aansluiten

 Controleer of het TFT-beeldscherm nog niet met het stroomnet verbonden is (stekker nog niet in het

stopcontact) en het TFT-beeldscherm en de computer nog niet ingeschakeld zijn.

 Maak uw computer evt. voor het TFT-beeldscherm klaar zodat alle nodige instellingen voor uw TFT-

beeldscherm uitgevoerd zijn.

1 Aansluiten van de signaalkabel

 Sluit de signaalkabel aan de passende VGA- of DVI-aansluitingen aan de computer en aan de TFT-

2 Aansluiten van de audio kabel

 Sluit de audiokabel aan de passende aansluitingen aan de computer en aan de TFT-beeldscherm aan.

3 Tot stand brengen van de stroomtoevoer

 Sluit de stroomkabel van de stekker aan op de TFT-aansluiting.

Sluit nu het ene uiteinde van de meegeleverde kabel aan en steek vervolgens het andere uiteinde in een

geschikt stopcontact. Het stopcontact moet zich in de buurt van het TFT-beeldscherm bevinden en

gemakkelijk bereikbaar zijn (dezelfde stroomkring als voor PC).

4 Beelscherm inschakelen

 Sluit uw beeldscherm aan op de Aan- / Standbyschakelaar op de voorkant van uw toestel. Vervolgens zet u

uw computer aan.Ingebruikneming

 Oppervlakte voor de handen: 5 tot 10 cm

 Kijkafstand: 50 tot 70 cm

 Beenruimte (verticaal): minimum 65 cm

 Beenruimte (horizontaal): minimum 60 cm

 Bovenste regel op het beeldscherm op ooghoogte of iets daaronder.Nederlands

Bedienelementen op de voorkant

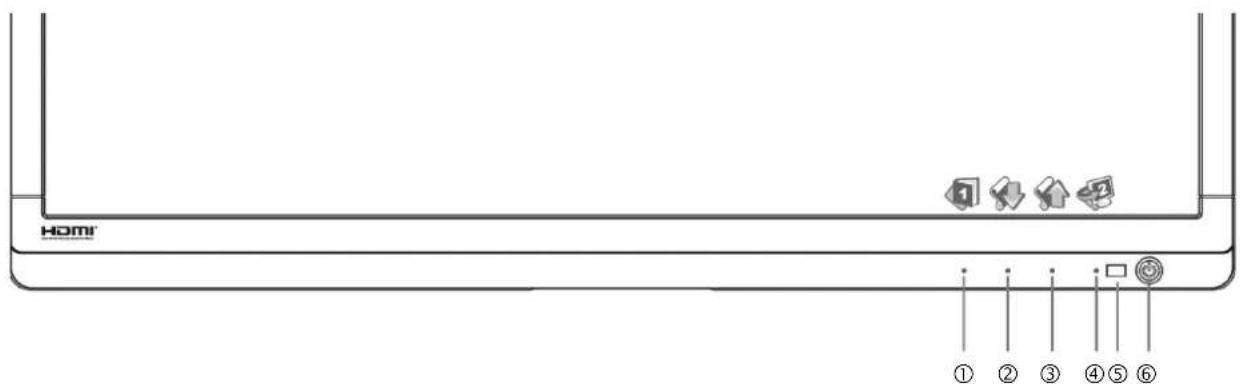

(Afb.: Bedienelementen op de voorkant)

Sensortoets Beschrijving

Met deze toets roept u het OSD (On Screen Display) op. Druk opnieuw op deze toets, wanneer u het

 +  Power blokkering, bij niet-geactiveerde OSD

 +  OSD blokkering, bij niet-geactiveerde OSD Om de blokkering te activeren/deactiveren houdt u de toetsencombinatie zo lang ingedrukt tot het

aangegeven balkje volledig van links naar rechts verplaatst werd. Er volgt een dienovereenkomstige

mededeling op het beeldscherm.

anneer het OSD ingeschakeld is, kiest u met deze toets een parameter en verlaagt u de waarde.

Wanneer u zich niet in het OSD bevindt: rechtstreeks oproepen van het menu contrast/helderheid.

anneer het OSD ingeschakeld is, kiest u met deze toets en parameter en verhoogt u de waarde.

Wanneer u zich niet in het OSD bevindt: rechtstreeks oproepen van de Beeldmodus menu’s.

Bevestig de keuze van de te veranderen parameter met deze toets.

Wanneer u zich niet in het OSD bevindt: signaalingang kiezen

Toont de operationele toestand aan.

Met deze toets kunt u het TFT-beeldscherm in of uit de standbymodus schakelen.Instellen van het TFT-beeldscherm

DE EN FR ES DK NL Instellen van het TFT-beeldscherm

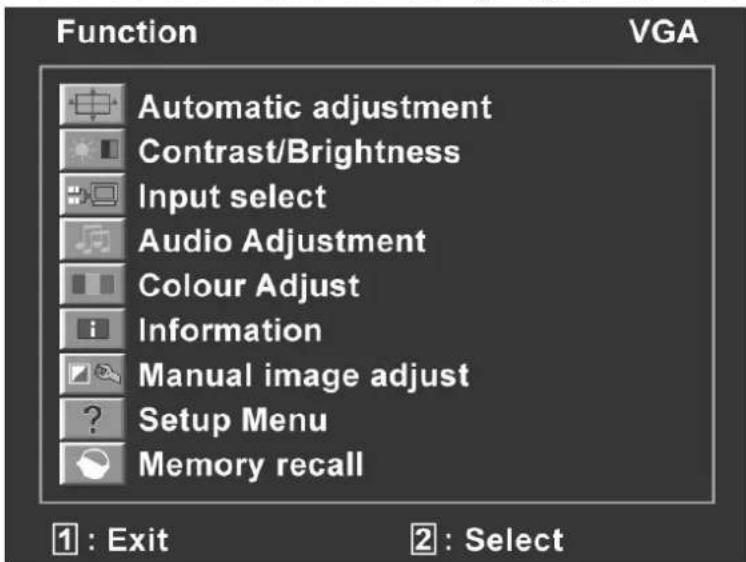

Met het OSD-menu (On Screen Display) kunt u bepaalde parameters van het TFT-beeldscherm instellen.

Het OSD-menu gebruiken

1. Raak de sensortoets aan, om OSD te activeren.

2. Met de Sensortoets / kiest u de opties uit het hoofdmenu.

3. Bevestig uw keuze met Sensortoets .

4. Raak sensortoets aan, om OSD te verlaten.

Het OSD verdwijnt automatisch als u tijdens een vooraf bepaalde tijdsduur (bij uitlevering

is dat 10 seconden) geen toets op het TFT-scherm indrukt.

Op de volgende pagina's worden de hoofdfuncties en de instellingsmogelijkheden via OSD uitgelegd.

De instellingsmogelijkheden leiden bij een TFT-beeldscherm slechts tot te verwaarlozen

veranderingen.Nederlands

(fine tuning) en de maat (H-grootte) automatisch in.

Contrast (Contrast) : stelt de witwaarde van de voorgrond van het beeldscherm in.

Helderheid (Brightness) : Om de helderheid van de video aan te passen.

DCR : Hier kunt u de DCR-functie instellen(dynamisch contrast) UIT / aan.

ECO: ECO in- en uitschakelen. Aanpassing van contrast, heldeherheid en DCR zijn in de ECO-

modus gedeactiveerd.

Om instellingen betreffende het contrast en de helderheid te kunnen doorvoeren, dient

Signaalbron (Input Selec

) : Door op “bronselectie” te drukken, schakelt de signaalbron tussen

VGA, DVI, HDMI en Auto (automatische keuze van het signaalbron) om.

Audio-aanpassing (Audio Adjustmen

): Voor het instellen van audiofuncties.

Volume: Stelt het volume van de luidsprekers in.

Mute: maakt de keuze mute/speech mogelijk.

Kleurinstellingen (Colour Adjust): Voor de keuze van de kleuren, om de helderheid en de

kleurverzadiging te verbeteren.

Cool : Fügt voegt blauw toe aan het beeldscherm en maakt daardoor het wit koeler.

Normaal (Normal) : voegt rood toe aan het beeldscherm en maakt daardoor het wit

warmer en het rood helderder.

Warm : voegt groen toe aan het beeldscherm en bereikt zo een donkerdere basistint.

Gebruikerinstelling (User Colour) : Individuele instelling voor rood(R), groen(G) en

Informatie (Information): geeft informatie over het huidige ingangssignaal van de grafische

kaart van uw computer.

Manuele beeldaanpassing (Manual Image Adjus

tuning, scherpte, aspect ratio en OptiKleurmodus.

Horizontale Grootte (Horizontal Size): stelt de breedte van het beeldscherm in.

H./V.positie (H./V. Position): stelt de horizontale en verticale positie van het

Fine tuning (Fine Tune): stelt de vertragingstijd in.

Scherpte (Sharpness): Als een signaal niet overeenkomt met de fysieke resolutie van

het beeldscherm kunt u hiermee de scherpte aanpassen.

Instelling Videomodus: een beeldgrootte uit de opties Full Screen,

Over Screen en Aspect Ratio.

Beeldmodus (Picture Mode): biedt een optimale aanduidngsomgeving die

overeenstemt met de aangegeven inhoud. Hij bevat 5 voorinstellingen naar keuze.

Standaard (Standard) is geschikt voor de algemene Windows-omgeving

en voor standaardmonitorinstellingen.

Spel (Game) is optimaal gechikt voor pc-/tv-spelen.

Video is optimaal voor de weergave van speelfilms en bewegende

Landschap (Landscape) is optimaalvoor het aangeven van landschappen.

Tekst (Text) is optimaal voor de tekstverwerking en-aanduiding in een

tekstverwerkingsomgeving.Besparen van energie

DE EN FR ES DK NL Menu-instellingen (Setup Menu): stellen Taal, OSD-positie, OSD time out in.

Taal (Language): laat de gebruiker toe een keuze te maken uit de beschikbare talen.

OSD positie (OSD Position): Horizontale en verticale instelling van de OSD-positie.

H.positie (H.Position): voor de horizontale instelling van de OSD-positie.

V.positie (V. Position): voor de verticale instelling van de OSD-positie.

OSD time out (OSD Time Out): voor het automatisch uitschakelen van OSD na het

verstrijken van een vooraf ingestelde tijdsspanne.

OSD achtergrond (OSD Background): laat het in- en uitschakelen van de OSD-

Terugzetten (Memory Recall): voor het herstellen van de fabrieksinstellingen voor de video- en

Besparen van energie

Deze monitor kan door de computer of het besturingssysteem worden omgeschakeld tussen verschillende

toestanden van energiebesparing. Dit voldoet aan de huidige eisen voor vermindering van het energieverbruik.

De monitor ondersteunt de volgende toestanden van laag energieverbruik:

Toestand Energieverbruik Kleur van de LED Gereedheid (ca.)

De monitor blijft – afhankelijk van het besturingssysteem in de toestand van laag energieverbruik totdat u een

toets indrukt of de eventuele muis beweegt.

Het beeldscherm heeft ongeveer 2 seconden nodig om over te schakelen van de toestand stand-by naar de

werkingsmodus AAN.Nederlands

Verhelpen van problemen

Als er problemen met uw TFT-beeldscherm optreden, controleer dan of uw TFT-beeldscherm correct geïnstalleerd

is. Blijven de problemen bestaan, lees dan in dit hoofdstuk de informatie over mogelijke oplossingen.

Lokaliseren van de oorzaak

Storingen kunnen soms banale oorzaken hebben, maar kunnen soms ook veroorzaakt zijn door defecte compo-

nenten. We willen u hier een leidraad bieden om de problemen op te lossen. Als de hierna beschreven

aanwijzingen niet tot het gewenste resultaat leiden, dan helpen we u graag verder. Neem contact op met ons!

Aansluitingen en kabels controleren

Begin met een zorgvuldige visuele controle van alle kabelverbindingen. Als de lampjes niet functioneren,

controleer dan of de stroomvoorziening van het TFT-beeldscherm en de computer nog intact is.

Fouten en mogelijke oorzaken

Het beeldscherm toont geen beeld:

 Voeding: De netkabel moet stevig in de bus zitten en de netschakelaar moet ingeschakeld zijn.

 Signaalbron: Controleer of de signaalbron (bijv. computer) ingeschakeld is en de verbindingskabels stevig

in de bussen zitten.

 De beeldherhalingsfrequenties.

De actuele beeldherhalingsfrequentie moet geschikt zijn voor het TFT-beeldscherm.

 De stroomspaarmodus. Druk op een willekeurige toets en beweeg de muis om de modus uit te schakelen.

 De signaalkabelpennen. Als er pennen (pins) gebogen zijn, neem dan contact op met uw klantendienst.

 Stel geldige waarden voor uw TFT-beeldscherm in (zie „Voorbereidingen aan uw PC“, pagina 6).

Het beeld loopt door of is niet vast:

 De signaalkabelpennen. Als er pennen (pins) gebogen zijn, neem dan contact op met uw klantendienst.

 Signaalstekker: De stekkers van de signaalkabel moeten stevig in de bussen vastzitten.

 De grafische kaart. Controleer of de instellingen correct zijn.

 De beeldherhalingsfrequenties. Stel in uw grafische instellingen toegestane waarden in.

 Scherm-uitgangssignaal. Het scherm-uitgangssignaal van de computer moet met de technische gegevens

van het scherm overeenstemmen.

 Verwijder storende toestellen (mobiele telefoons, luidsprekerboxen etc.) uit de buurt van uw TFT-

 Vermijd het gebruik van monitorverlengkabels.

Tekens worden donker weergegeven, het beeld is te klein, te groot of niet gecentreerd enz.:

 Stel de betreffende instellingen bij (Instellen van het TFT-beeldscherm, pagina 13)

De kleuren worden niet zuiver weergegeven:

 Controleer de signaalkabelpennen. Als er pennen (pins) gebogen zijn, neem dan contact op met uw

 Regel de kleurinstellingen via het OSD-menu.

 Vermijd het gebruik van monitorverlengkabels.

De weergave is te helder of the donker:

 Controleer of het niveau van de video uitgang van de computer met de technische gegevens van uw

monitor overeenkomt.

 Kies Auto-Setup, waar u de instelling voor helderheid en contrast kunt optimaliseren. Het display zou voor

het optimaliseren een tekstpagina (vb. Explorer, Word, ...) moeten tonen.Klantendienst

DE EN FR ES DK NL Het beeld trillt:

 Controleer, of de stroomspanning overeenkomt met de technische gegevens van de monitor.

 U kiest Auto-Setup, waar u de instelling voor pixels en fasensynchronisatie kunt optimaliseren. Voor het

optimaliseren zou het display een tekstpagina (vb. Explorer, Word, ...) moeten tonen.

Om uw Medion beeldscherm te kunnen gebruiken, hoeft u geen driver te installeren.

Als het besturingssysteem toch naar een driver vraagt, dan kunt u dit programma van de Internet site afhalen, die

hieronder wordt aangegeven.

Afhankelijk van het type van besturingssysteem verloopt de installatie van de driver anders. Volg de instructies die

van toepassing zijn voor uw besturingssysteem.

Hebt u nog meer ondersteuning nodig?

Als de aanwijzingen in de vorige paragrafen uw probleem niet verholpen hebben, neem dan contact met ons op.

U zou ons ten zeerste helpen, als u ons de volgende informatie zou geven:

 Hoe ziet de configuratie van uw computer eruit?

 Welke bijkomende randapparatuur gebruikt u?

 Welke meldingen verschijnen er eventueel op het beeldscherm?

 Welke software hebt u bij het optreden van de fout gebruikt?

 Welke stappen hebt u al ondernomen om het probleem op te lossen?

 Als u al een klantennummer heeft, deel het ons dan mee.Nederlands

De gebruiksduur van het TFT-beeldscherm kunt u met de volgende maatregelen verlengen:

Binnen de beeldschermbehuizing bevinden er zich geen delen die onderhouden of

gereinigd moeten worden.

 Trek voor het reinigen altijd de netstekker en alle verbindingskabels uit.

 Gebruik geen oplosmiddelen, bijtende of gasvormige reinigingsproducten.

 Maak het beeldscherm met een zachte, pluisvrije doek schoon.

 Let erop dat er geen waterdruppels op het beeldscherm blijven. Water kan blijvende verkleuring

 Stel het beeldscherm noch aan fel zonlicht noch aan ultraviolette straling bloot.

 Bewaar de verpakking zorgvuldig en gebruik enkel deze verpakking bij transport van het scherm.

Om uw toestel tegen beschadiging tijdens het transport te beschermen, bevindt het zich in een

verpakking. De verpakkingen zijn uit materialen vervaardigd, die op een milieuvriendelijk wijze

verwijderd en aan een geschikte recyclage onderworpen kunnen worden.

Dit symbool op het product of de verpakking ervan geeft aan, dat dit product niet bij het gewone

huishoudelijke afval mag worden gegooid, maar dat u verantwoordelijk bent om ervoor te zorgen

dat dergelijke oude toestellen conform de gepaste normeringen gerecycleerd worden, door ze naar

een recyclagepark voor elektrische en elektronische toestellen te brengen. De afzonderlijke

inzameling en recyclage van uw oude toestellen draagt bij tot het ontzien van de natuurlijke

bronnen en garandeert een recyclage die goed is voor de gezondheid en voor het milieu. Meer

informatie over recyclageparken vindt u bij de stedelijke milieudienst, bij de plaatselijke

afvalverwerkingsbedrijven of in de zaak waar u het product heeft aangekocht.

Pixelfouten bij TFT’s (LCD-Displays)

Bij Aktiv Matrix TFT’s (LCD) met een resolutie van 1920 x 1080 Pixels, die telkens uit drie sub-pixels (rood, groen,

blauw) worden opgebouwd, worden er in totaal ongeveer 6,2 miljoen aangestuurde transistoren ingezet. Door

dit zeer grote aantal transistoren en het uiterst complexe productieproces dat hiermee samenhangt, kan er zich

sporadisch een uitval of een foutieve aansturing van pixels of afzonderlijke sub-pixels voordoen.

In het verleden kenden we verschillende aanleidingen om het toegelaten aantal pixelfouten te definiëren. Meestal

waren die zeer moeilijk en sterk producent-afhankelijk en bijgevolg ook compleet verschillend. Bijgevolg volgt

MEDION voor alle TFT-Display producten bij de garantievoorwaarden de strenge en duidelijke voorschriften van

de ISO 13406-2, Klasse II norm die hieronder kort worden gebundeld.

De ISO-norm 13406-2 definieert o.a. de algemeen geldende

richtlijnen m.b.t. de pixelfouten.

De pixelfouten worden in vier foutklassen en drie fouttypes

ondergebracht. Elke pixel is verder opgebouwd uit drie sub-pixels

met elk hun respectievelijke basiskleur (rood, groen, blauw).Kopiëren, fotokopiëren en verveelvoudigen van dit handboek

DE EN FR ES DK NL Pixelfouten-Types:

voortdurend oplichtende pixels (heldere, witte punt), maar niet aangestuurd.

Een witte pixel ontstaat door het oplichten van alle drie de sub-pixels.

niet oplichtende pixel (donkere, zwarte punt), hoewel aangestuurd.

abnormale of defecte sub-pixel van rode, groene of blauwe kleur. (bvb. voortdurend oplichten aan halve

helderheid, niet oplichten van een kleur, flikkerend of knipperend, maar niet van het type 1 of 2)

Vervollediging: cluster van type 3 ( = het uitvallen van twee of meer sub-pixels in een blok van 5 x 5 Pixels. Een

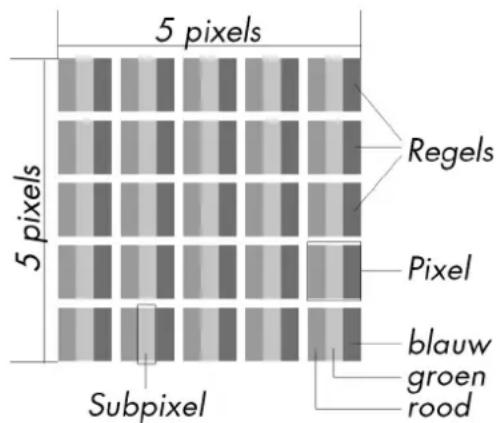

cluster is een veld van 5 x 5 Pixels (15 x 5 sub-pixels).

Pixelfouten-klassen:

Het toegelaten aantal fouten van de bovengenoemde types in elke foutenklasse geldt voor een miljoen pixels en

moet afhankelijk van de fysische resolutie van het display omgerekend worden.

Hieruit volgt een maximaal toegelaten aantal in de foutenklasse II:

Voor een resolutie Mio. Pixels Sub-Pixels Type (zie boven)

1024 x 768 (38 cm) 0.786432 2.359296 2 2 4 - 2

1920 x 1200 (65 cm wide) 2.304000 6.912000 4 4 10 - 4

De foutenklasse I komt enkel voor bij specifieke applicaties, bvb. in medische toepassingen. Er is dan ook een

kostenplaatje aan verbonden. Foutenklasse II daarentegen heeft zich als standaard voor de kwaliteitsbewuste

producent van zeer goede displays doorgezet.

Een 55 cm-Display bestaat uit 1920 horizontale en 1080 verticale beeldpunten (pixels), d.w.z. 2.073.600 pixels in

totaal. In verhouding met een miljoen pixels geeft dit een factor van ongeveer 2,07.

De foutenklasse II laat dus telkens 4 fouten van het type 1 en type 2 toe en 10 fouten van het type 3 en 4 clusters

Het gaat hier dan in de regel niet om een garantiezaak.

In bepaalde omstandigheden spreken we van een garantiezaak als de bovengenoemde foutenaantallen in een

bepaalde categorie werden overschreden.

Kopiëren, fotokopiëren en verveelvoudigen van dit handboek

Dit document bevat wettelijk beschermde informaties. Alle rechten voorbehouden. Niets uit dit document mag

worden gekopieerd, gefotokopieerd, verveelvoudigd, vertaald, verzonden of opgeslagen op een elektronisch

leesbaar medium zonder voorafgaande schriftelijke toestemming van de fabrikant.Nederlands

 Reactietijd 5 ms (typ.)

 Gezichtshoek H/V 170°/160° (typ.) CR>10

 RGB ingang, analog 15- pins sub-D connector

 RGB ingang, digitaal DVI-D met HDCP decodering

 Bediening Standby ON/OFF, OSD

 Temperatuur In werking 0 C ~ +35°C Niet in werking -20° C ~ +60°C

 Luchtvochtigheid In werking < 80%

(niet condenserend) Niet werking < 90%

 Gewicht (netto/brutto) 3,3 kg / 4,6 kg

 Afmetingen (BxHxD) 510 x 390 x 214 mm

 Stroomverbruik (stand-by) < 1 Watt

 Stroomverbruik (in werking) < 30 Watt

 Uitgang spanning 12V DC 3,0 A Copyright © 2010

Alle rechten voorbehouden.

Dit handboek is door de auteurswet beschermd.

MS-DOS® en Windows® zijn geregistreerde handelsmerken van de firma Microsoft®.

Pentium® is een geregistreerd handelsmerk van de firma Intel®.

Andere handelsmerken zijn het eigendom van hun desbetreffende houder.

Technische wijzigingen voorbehouden.Garantievoorwaarden

DE EN FR ES DK NL Garantievoorwaarden

I. Algemene garantievoorwaarden

De garantie begint altijd op de dag dat het MEDION product bij MEDION of bij een officiële MEDION

handelspartner is gekocht (koopdatum aankoopbewijs of datum origele afleveringsbon) en heeft betrekking op

alle soorten materiaal- en productiefouten die bij normaal gebruik kunnen ontstaan. Het type en de duur van de

garantie voor uw product treft u aan op de garantiekaart. De garantietermijn is geldig met de garantiekaart die bij

het product gevoegd is tezamen met de aankoopnota van de geautoriseerde MEDION handelspartner en (indien

van toepassing) de afleveringsbon.

Om aanspraak te kunnen maken op enige garantie dient u aan ons te kunnen overleggen:

 het originele aankoopbewijs;

 (indien van toepassing) de originele afleveringsbon;

Bewaart u a.u.b. het originele aankoopbewijs, de originele afleveringsbon en de garantiekaart goed. MEDION en

haar geautoriseerde handelspartners behouden zich het recht voor om de garantie aanspraak te weigeren als dit

aankoopbewijs en/of de afleveringsbon en/of de garantiekaart niet overgelegd kunnen worden.

Indien u het product naar ons moet opsturen, bent u er zelf verantwoordelijk voor dat het product transportzeker

verpakt is. Voor zover niet anders op de garantiekaart is aangegeven zijn de verzendkosten en het transportrisico

U dient het defecte product aan ons aan te bieden voorzien van een begeleidend schrijven met daarin vermeld de

duidelijke en zo gedetailleerd mogelijke omschrijving van de klacht(en), uw naam en adresgegevens, uw

telefoonnummer, en alle noodzakelijke toebehoren voor de reparatie. Bij de uitvoering van de werkzaamheden

gaat MEDION uit van de klachten zoals beschreven zijn in uw begeleidend schrijven. MEDION kan in ieder geval

niet tot meer gehouden worden dan in deze beschrijving vermeld staat.

Om recht te hebben op de garantie dient u, voordat u het product aan ons opstuurt, altijd contact op te nemen

met onze hotline. In de hotline krijgt u een referentienummer (het zgn. RMA-nummer) dat u aan de buitenzijde

van het pakket dient te vermelden.

Het product moet compleet, d.w.z. met alle bij de aankoop meegeleverde accessoires opgestuurd worden. Indien

het product niet compleet is leidt, dat tot vertraging van de reparatie/omruiling. Voor aanvullende ingestuurde

producten die niet behoren bij de bij de oorspronkelijke aankoop meegeleverde accessoires is MEDION op geen

enkele wijze verantwoordelijk.

Deze garantie heeft geen gevolgen voor uw wettelijke aanspraken en is onderworpen aan het geldende recht in

het betreffende land waar u als eerste het product heeft gekocht van een door MEDION geautoriseerde

handelspartner. Indien en voor zover deze garantievoorwaarden inbreuk maken op uw wettelijke rechten gaan

uw wettelijke rechten natuurlijk voor.

Garantiegevallen leiden niet tot een vernieuwing en/of verlenging van de oorspronkelijke garantietermijn.

2. Omvang en levering van garantieprestaties

In het geval er sprake is van een door deze garantie gedekt defect aan uw MEDION product, garandeert MEDION

met deze garantie de reparatie of de vervanging van het MEDION product of een onderdeel hiervan. De beslissing

tussen reparatie dan wel vervanging van het product berust bij MEDION. In zoverre kan MEDION naar eigen

inzicht beslissen om het voor reparatie ingestuurde product te vervangen door een product van dezelfde kwaliteit.

De garantie beperkt zich tot het herstel of de vervanging van de hardware-functionaliteiten naar de toestand van

het originele product voor het defect zich heeft voorgedaan. De garantie omvat niet het herstellen van gegevens,

data of software. U dient vóór het opsturen van het product zelf ervoor zorg te dragen dat u een reserve-kopie

(back-up) maakt van eventuele in het product opgeslagen gegevens, data of software, inclusief toepassings- en

systeemsoftware. MEDION aanvaardt - behoudens aan MEDION toerekenbare opzet of bewuste roekeloosheid -

geen aansprakelijkheid voor het verlies van deze gegevens en informatie.

De vervanging van defecte onderdelen gebeurt bij materiaal- of productiefouten door nieuwe onderdelen.

Eventueel wordt het volledige product vervangen door een gelijk of functioneel gelijkwaardig product. In elk

geval is de waarde van de garantieprestatie beperkt tot de waarde van het defecte product.

Defecte onderdelen, die door ons worden vervangen worden ons eigendom.Nederlands

In de garantie zijn de arbeidsuren van (medewerkers van) MEDION alsmede de kosten van verpakking en van de

verzending door MEDION naar de Afnemer begrepen.

Het is u – op straffe van verval van elke aanspraak – niet toegestaan zelf of door derden reparatiewerkzaamheden

aan door MEDION geleverde zaken te (laten) verrichten.

Niet onder de garantie vallen:

 verbruiksmaterialen;

 zoals bv. projectielampen in beamers;

 producten waarvan merk-, typeaanduiding en/of serienummer zijn veranderd of verwijderd;

 de beschikbaarstelling van driver- of software-updates/upgrades;

 geringe afwijkingen die voor de functionaliteit van de zaak niet van belang zijn;

 defecten als gevolg van onjuist of onoordeelkundig gebruik;

 defecten als gevolg van verwaarlozing of gebrek aan of ondeugdelijk onderhoud;

 gebruik, montage of installatie van de zaken of onderdelen in strijd met de gebruiksaanwijzing/documentatie;

 defecten als gevolg van niet aan MEDION toerekenbare computervirussen of softwarefouten;

 defecten of foutmeldingen die een gevolg zijn van een onjuiste voedingsspanning;

 gebreken die een gevolg zijn van blootstelling aan vocht of van chemische of elektrochemische inwerking van

 gebreken die een gevolg zijn van gebruik van niet originele onderdelen, randapparatuur en/of

 producten die tweedehands in omloop zijn gebracht;

 de afnemende capaciteit van batterijen en accu’s;

 pixelfouten (defecte beeldpunten) binnen de in de gebruiksaanwijzing/handleiding van uw product

 defecten als gevolg van inbranding of helderheidsverlies bij plasma- of LCD-producten die ontstaan zijn door

ondeskundig gebruik; de precieze handelwijze voor het gebruik van het plasma- of LCD-product vindt u in de

gebruiksaanwijzing/handleiding;

 weergavefouten van datadragers die in een niet compatibel formaat dan wel met niet geëigende software

 defecten als gevolg van overmacht (zoals oorlog, oorlogsgevaar, burgeroorlog, terrorisme, oproer, molest,

brand, blikseminslag, waterschade, overstroming, werkstaking, bedrijfsbezetting, staking, stiptheidsacties, in-

en invoerbelemmeringen, overheidsmaatregelen, defecten aan machines, storingen in de levering van gas,

water- en elektriciteit, vervoersproblemen);

Mocht tijdens het onderzoek naar het defecte product blijken dat het defect niet wordt gedekt door de garantie,

dan zal MEDION u hiervan op de hoogte stellen en u hierbij in de gelegenheid stellen om aan de hand van een

offerte een beslissing te nemen over de vraag of u het defecte product toch gerepareerd/vervangen wenst te zien.

In deze offerte zal een opgave worden verstrekt van de met de reparatie/vervanging gemoeide kosten.

Voordat u uw product aan MEDION opstuurt, dient u contact op te nemen met de service hotline. Hier krijgt u alle

noodzakelijke informatie hoe u aanspraak kunt maken op de garantie.

(De service hotline staat u 365 dagen per jaar, ook op zon- en feestdagen ter beschikking. De kosten bedragen

De service hotline ondersteunt in geen geval een gebruikerstraining voor soft- en hardware, het opzoeken in de

handleiding dan wel de ondersteuning van niet van MEDION afkomstige producten.Garantievoorwaarden

DE EN FR ES DK NL II. Bijzondere garantievoorwaarden voor MEDION PC, Notebook, Pocket PC

(PDA) u verwijderen en producten met navigatiefunctie (PNA)

Heeft een van de meegeleverde opties een defect dan heeft u ook aanspraak op een reparatie of omruiling. De

garantie dekt de materiaal- en arbeidskosten voor het herstel van de functionaliteit van het betreffende MEDION

Gebruik van hardware bij uw product die niet door MEDION is geproduceerd dan wel door MEDION is verkocht,

is verwijderen kan de garantie doen vervallen als daardoor bewijsbaar schade aan het MEDION product of de

meegeleverde opties ontstaan is.

Voor meegeleverde software wordt een beperkte garantie verstrekt. Dat geldt voor de voor-geïnstalleerde

systeem- en besturingssoftware alsmede voor meegeleverde toepassingsprogramma’s. Bij de door MEDION

meegeleverde software garandeert MEDION voor de gegevensdragers (bv. diskettes en CD-roms waarop de

software geleverd wordt ) een vrijheid van materiaal- en verwerkingsfouten voor de duur van zes maanden, te

rekenen vanaf de aankoopdatum van het MEDION product bij MEDION dan wel bij een officiële handelspartner

Voor meegeleverd kaartmateriaal van producten met een navigatiefunctie wordt geen garantie geleverd op de

Bij de levering van een defecte gegevensdrager vervangt MEDION deze zonder kosten.

III. Bijzondere garantiebepalingen voor de reparatie aan huis respectievelijk

de omruiling aan huis

Voor zover uit garantiekaart behorende bij het product blijkt dat u recht heeft op een reparatie dan wel een

omruiling aan huis gelden deze bijzondere garantiebepalingen alleen voor de reparatie dan wel omruiling aan

Om de reparatie/omruiling aan huis mogelijk te maken dient van uw zijde het volgende zeker gesteld te worden:

 De medewerker van MEDION moet onbeperkt, zeker en zonder vertraging toegang tot het product geboden

 Telecommunicatiemiddelen die noodzakelijkerwijs gebruikt dienen te worden door de MEDION medewerker

om zijn opdracht uit te kunnen voeren, voor test- en diagnosedoeleinden alsmede voor het oplossen van de

klacht spatie verwijderen, moeten door u kostenloos ter beschikking gesteld worden.

 U bent zelf verantwoordelijk voor het herstel van uw eigen gebruikerssoftware na de gebruikmaking van de

dienstverlening van MEDION; .

 U dient alle overige maatregelen te treffen die voor het uitvoeren van de opdracht volgens de voorschriften

 U bent zelf verantwoordelijk voor de configuratie en verbinding van de eventuele beschikbare externe

producten na de gebruikmaking van de dienstverlening van MEDION;

 De kostenvrije annuleringsperiode van de aan huis reparatie/omruilopdracht bedraagt minimaal 24 uur,

daarna worden de kosten veroorzaakt door de vertraagde annulering aan u in rekening gebracht.Nederlands
