BRUGSANVISNING Akoya P54060 MEDION

Vor malgruppe 2
Service 2
Symboler og signalord brugt i donnevejledning 2

Hensigtsmaessig anvendelse 2
Pakkens indhold. 2

Sikkerhedsanvisninger 3

Forsigtiq! Overhold driftssikkerhed! 3
Forsigtig! Overhold opstillingsstedet! 3
Reparation 4
Forsigtig! Overhold omgivende temperatur! 4
Advarsel! Overhold sikkerhed ved tilslutning!. 4

Tilslutning. 4
Konformitetsinformationer. 5

Ibrugtagning 6

Montering af monitorens fod 6
Indstillinger pa PC'en. 6

Understottede monitorindstillinger 7

Monitorindstlinger under Windows XP 8
Monitorindstlinger under Windows Vista 9
Monitorindstlinger under Windows 7. 9
Tilslutninger bagside. 10

Tilslutting af monitoren 10

1 Tilslutnng af signal-kabel. 10
2 Tilslutning af Audio-kabel. 10
3 Tilstutng til stromforsyningen 10
4 Tend for billedskaernen 10

Skarmarbejdspladen 11

Funktionskapper pa kabinettet 12
Indstilling af TFT-monitoren. 13

Betjening af OSD-menuen 13
OSD-menuen. 13

Energibesparelse 15

Kundeservice 16

Problemafhjaelpning 16

Lokalisering af arsagen 16

Kontrol af tilslutninger og kabler 16

Fejl og mulige Årsager. 16

Driverinformationer 17
Har du brug for yderligere assistance? 17

Rengoring. 18
Bortskaffelse 18

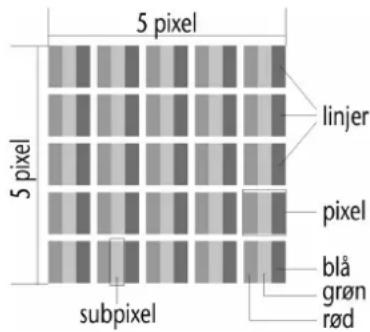

PixelfejI TFT-skaeme (TFT-display) 18
Kopiering af donne handbog 19
Tekniske specificationer 20
Begransen garanti 21

0mdennevejledning

Læs dette kapitel grundigt igennem og overhold alle nævnte forskritter. Derved opnær du, at TFT-monitoren fungerer pali deligt og farr en lang levetid. Opbevar brugervejledningen iærheden af TFT-monitoren, sa du altid har den ved harenden. Opbevar brugervejledningen omhyggeligt, sa den i tilfælde af videresalg af TFT-monitoren kan videregives til den nye ejer.

Vormalgruppe

Denne vegledning henvender sig savel til begyndere som til viderekomne brugere.

Service

Med vor individuelle kundeservice understotter vi dig i dit daglige arbejde.

Kontakt os, vi er kun glade for at kunne hjelpe dig. Der findes i donne handbog et saerligt kapitel om temaet kundeservice pa side 15.

Symboler og signalord brugt i dette vegledning

i	Vigtig! Yoderligere informationer til brug af apparatet
!	Forsigtig! Overhold påbud for at undgå skader på ting og personer
!	Advarsel! Overhold påbud for at undgå personskader!
	Fare! Overhold påbud for at undgå elektrisk stød. Livsfare!

Hensigtsmæssig anvendelse

TFT monitoren tjener til gengivelse af videosignaler fra eksterne apparater som f.eks. computere, hvis tilslutninger og billedoplosning stemmer overens med de her anfarte tekniske data for TFT monitoren.
- Dette apparat er kun egnet til indendørs brug i torre lokaler.
TFT-monitoren er/DDke beregnet til brug i en industrivirksomhed. Hvis apparatet anvendes under ekstremt hje ellave omqvivelsestemperaturer, er der risiko for skader pa apparatet.

Pakkens indhold

Du bedes kontrollere, om leverancen er fuldstændig, og kontakte os inden 14 dage after købet, hvis leverancen ikke er komplet. Sammen med TFT-monitoren har du købt:

• Skaerm
• DVI-kabel
  VGA-kabel
• Audiokabel
• Ekstern strømforsyning FSP 036-DGAA1
• Standfod
• Brugervejledning
• Garantibevis

Sikkerhedsanvisninger

Forsigtig! Overhold driftssikkerhed!

• Dette apparat er/DDke beregnet til at bruges af personer (herunder børn) med begrænsede fysiske, sensoriske ell mentale evner og/eller manglende viden, med minre de er under opsyn af en,anden person, der har ansvaret for deres sikkerhed eller som giver dem anvisninger for, hvordan apparatet skal bruges.
• Emballagemateriale som f.eks. folier mä/DDK kme i hænderne pB bRn. Ved forkert brug kan der opsta fare for kvælning.
• Abn aldrig kabinettet på TFT-monitoren! Dette kan i givet fald forarssage en elektrisk kortslutning aller endda brand (elektrisk stød, kortslutning og brandfare)! Ombyg ikke selv apparatet.
• Indfor ingen genstandene gennem sliderser erler abninger i TFT-monitorens indre. Disse kan i givet fald forarssage en elektrisk kortslutning ell er endda brand, som ville beskadige TFT-monitoren (elektrisk stod, kortslutning og brandfare)!
• Slidser og Åbninger på TFT-monitoren sørger for ventilation. Tildæk aldrigppeåbninger, da der i sö fald kan opsta overophedning (Overophedning, brandfare)!
  Tryk ikke på displayet. Monitoren kan under visse omstændigheder gå i stykker.
• Man kankommen til skade, hvis displayet gär i stykker. Anvend beskyttelseshandsker, nár de ituslaede stykker pakkes ind, hvorefter de sendes til den pagaelende kundeservice, som bortskaffer dem pa forsvarlig mäde.

Vask derefter hænderne med sæbe, da det/DD ke kan udelukkes, at kemikalier kan trænge ud.

• Berør ikke displayet med fingreille skarpe genstande, da dette eventuelt kan beskadige det.

Afbryd straks apparatet aller lad vare med at tende det, tag netstikket ud og kontakt kundeservice, hvis

• netledningen er beskadiget
• der er traengt væske ind i monitoren
• TFT-monitoren ikke virker after forskritterne
  TFT-monitoren er faldet ned, aller kabinettet er beskadiget

Forsigtig! Overhold opstillingsstedet!

• I de feste timer, hvor apparatet anvendes, kan der forekomme en karakteristisk, men helt ufarlig lugt, som forsvdner med tiden.
  For at afhjelpe lugtdannelsen anbefales det at udlufe rummet regelmæssigt. Ved udviklingen af Produktet har vi sikret, at de gaelende gransevaerdier noje overholdes.
• Sørg for, at TFT-monitoren og alle tilslutte deheder ikke udsættes for fugt og undgå støv, varme og direkte solbestråling. Tilsidesættelse af dette forskrift kan forårsage fejl eller beskadigelse af TFT-monitoren.
• Apparatet mä ikke bruges udendørs, da regn, sne etc. kan beskadige det.
• Undgå at anbringe beholdere fyldt med væske (vaser el. lign.) oven på apparatet. Apparatet kan vælte og væsken kan reducere den elektriske sikkerhed.
• Undgå at sætte ábne brandkilder (stearinlys el. lign.) oven på enheden.
• Sørg for tilstrækkelig frirum omkring apparatet, hvis det placeres i reol eller skab. Der skal som minimum vare en afstand mellem apparatet ogevt. reolvæg på 10 cm for at sikre tilstrækkelig ventilation.
• Stil og anvend alle komponenter på en stabil, plan og vibrationsfri flade, hvorved det forhindres, at TFT-monitoren falder ned.
• Undgå blænding, spejlinger, for stærke lys-mørk-kontraster, hvorved øjnene skånes og der opstår en behagelig arbejdsspladsergonomi.
• Hold regelmaessige pauser under arbejdet ved TFT-monitoren, hvorved muskelspændinger og traethed forebygges.

Reparation

Lad udelukkende facuddannet personale udfore reparationer af TFT-monitoren.
- I tilfaelde af nodvendig reparation bedes du udelukkende henvende dig til vor autoriserede kundeservice.

Forsigtig! Overhold omgivende temperatur!

TFT-monitoren kan bruges ved temperaturer fra 0^ til +35^ og ved en relativ luftfugtighed pa < 80% (ikke kondenserende).
I slukket tilstand kan TFT-monitoren lagres ved -20^ til +60^

Vent after transport af TFT-monitoren med at tage den i brug, til den har samme temperatur som omgivelsene.

Ved store temperatur-ller fugtighedssvingninger kan derPGA Grund af kondensation opsta fugti TFT-monitororens inde, som kan forarsage en elektrisk kortslutning.

Advarsel! Overhold sikkerhed ved tilslutning!

Tilstutning

Læg venligst mærke til: Selvom hovedafbryderen er afbrudt er der stardig spænding på apparatet. Træk stikkontakten ud af stikdåsen for at slå strømforsyningen til din TFT-monitor fra eller for at afbryde enchver spænding fra apparatet.

• Tilslut kun TFT-monitororens til jord forbundne stikdaser med AC 100-240V~/50-60 Hz. Hvis du ikke er sikker på strømforsyningen på opstillingsstedet, bedes De forespørge på det pagældende el-værk.
• Vi anbefaler som yderligere sikkerhed en overspaendingsbeskyttelse, hvorved TFT'en beskytttes mod beskadigelse på grund af spændingsspiderer lynnedslag fra strømnettet.
• For at afbryde strømforsyningen til dit apparat, træk netdelen ud af stikdåsen. Hold altid fast i solve netdelen, när du trækker. Træk aldrig i ledningen.
  For at undgå skader pga. utilladelig opvarmning, undgå at dække netdelen til.
• Undgå at bruge netdelen, när kabinettet eller ledningen til apparatet er beskadiget. Udskift det med en netdel af samme type.
• Brug udelukkende den medleverede netdel (model: FSP, FSP 036-DGAA1).
• Stikdåsen skal sidde i nærheden af TFT-monitoren og være let tilgengelig.
• Laeg ledningerne på en södan måde, at ingen kan træde på eller snuble over dem.
• Stil ingen genstande på ledningerne, da de i givet fald kan beskadiges.
• Bemærk venligst: med dette apparats standbyknap slukkes ikke helt for strømmen til apparatet. Desuden bruger apparatet strom, nær det står på standby. For at slukke helt for strømmen til apparatet, bør stikket trække ud af stikdåsen.

Konformitetsinformationer

TFT-billedskaernen opfylder kravene til den elektromagnetiske kompatilitet og elektriske sikkerhed.

Den bærbare PC overholder den europæiske ISO 9241-307 norm, klasse II (Pixelfejlklasse).

Dit apparat lever op til de grundlaeggende krav og de relevante forskrifter i EMV-retningslinjen 2004/108/EG og retningslinjen for lavspændingsapparater 2006/95/EG.

Dette apparat opfylder de grundlaeggende krav og relevante forskrifter i oko-design retningslinje 2009/125/EU (Forordning 1275/2008).

Denne monitor er i overensstemmelse med ENERGY STARs.

Som ENERGY STAR®-partner garanter MEDION at dette apparat lever op til ENERGY STARs®-retningslinjer om optimering af strømforbruget.

Overhold en afstand på mindst en meter til højfrekvente og magnetiske fejlkilder (fjernsyn, hjttaleranlæg, mobiltelefoner osv.), hvorved Funktionsejlg og datatab undgas.
- På trods af brugen af de mest moderne Produktionsmetoder kan der pga. den meget komplekke tekologi i sjældne tilfælde forekommen en ull flere pixelfejl.

Ibrugtagning

OBS!

Læs under alle omstændigheder inden ibrugtagning kapitlet „Sikkerhed og service" på side 3.

Montering af monitorens fod

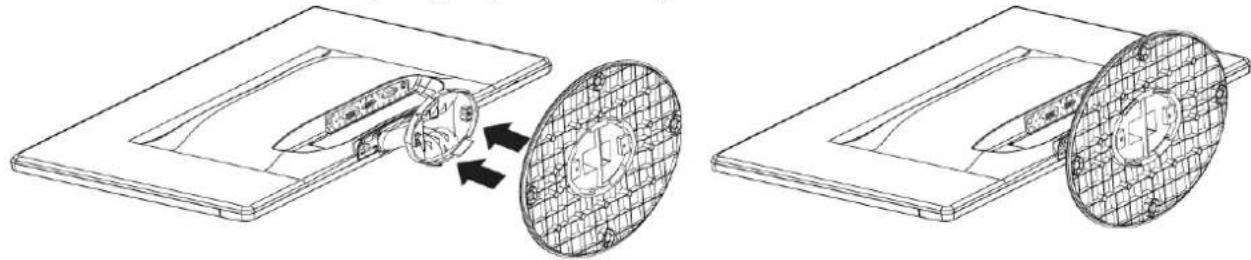

Monitorens fod monteres som vist pa tegningen. Dette bør gores inden man tilslutter monitoren.

III.: Montering af monitorens fod

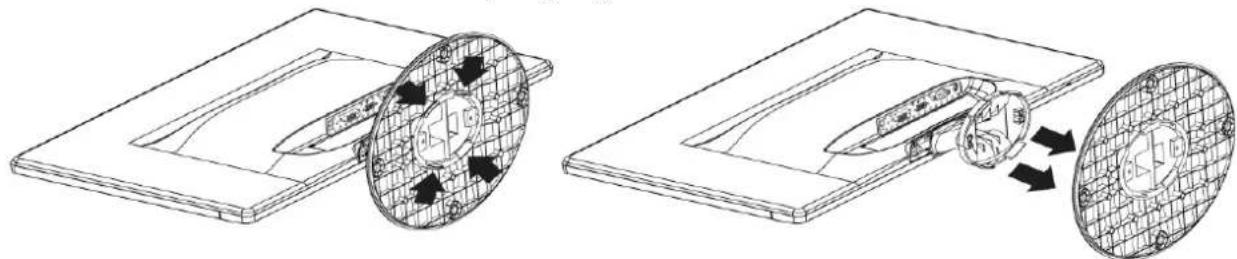

TFT-billedskaermens fod afmonteres som vist pa tegningen.

Aftagning af billedskærmens fod (ligner ill.)

Indstillinger på PC'en

Hvis du indtil nu har brugt din computer med en CTR-monitor, skal du i givet fald udfore visse forberedelser. Det er nadvendigt, hvis din hidtidige monitor blev brugt med indstillinger, der icke understotes af den nye TFT-monitor.

TFT-monitoren kan vise maks. 1920× 1080 billedpunkter. Denne oplosning svarer til den fysiske oplosning. Med fysisk oplosning opnas den fulde billedkvalitet pa TFT-monitorer.

Vha. den gamle monitor indstilles en oplosning og billedfrekvens pa pc'en, som understotes af bade denGAME og den nye monitor, inden du tilslutter den nye monitor.

Sluk afterfolgende for pc'en og tilslut den nye monitor.

Efter ny opstart af pc'en kan du tilpasse billedskaermssindstillingerne til MD 20260 som beskrevet.

Understøtte monitorindstellinger

Denne TFT-monitor understotter ffolgende modi.

Oplønsning Horizontal frekvens Vertical frekvens
720 x 400 31,47	kHz 70 Hz
640 x 480 31,47	kHz 60 Hz
640 x 480 31,47	kHz 67 Hz
640 x 480 37,8	kHz 72 Hz
640 x 480 37,5	kHz 75 Hz
800 x 600 37,7	kHz 56 Hz
800 x 600 37,8	kHz 60 Hz
800 x 600 48,0	kHz 72 Hz
800 x 600 46,87	kHz 75 Hz
832 x 624 48,67	kHz 75 Hz
1024 x 768 48,36	kHz 60 Hz
1024 x 768 56,48	kHz 70 Hz
1024 x 768 60,0	kHz 75 Hz
1152 x 864 67,0	kHz 75 Hz
1152 x 870 45,0	kHz 75 Hz
1280 x 768 47,0	kHz 60 Hz
1280 x 960 60,0	kHz 60 Hz
1280 x 1024 63,98	kHz 60 Hz
1280 x 1024 80,0	kHz 75 Hz
1440 x 900 56,0	kHz 60 Hz
1440 x 900 71,0	kHz 75 Hz
1440 x 1050 65,1	kHz 60 Hz
1600x 1200 75,0	kHz 60 Hz
1680 x 1050 65,0	kHz 60 Hz
1920 x 1080* 67,0	kHz 60 Hz

* anbefalet oplosning (fysisk)

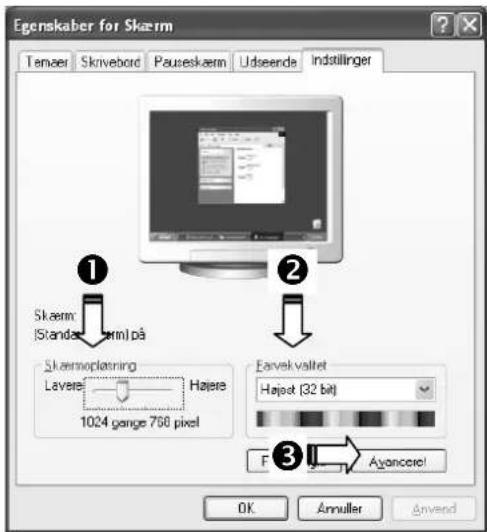

Monitorindstillinger under Windows XP

Dette Windows-program giver mulighed for at tilpasse fremvisingen på monitoren. Hertil herer fx baggrundsbillede, monitorskanner, active desktop (web) somt videregående indstillinger af den individuelle monitor og grafikkort.

Programmet kan startes pa følgende måde:

• højre museklik på skrivebordet (desktop) og venstre museklik på „Egenskaber".

eller

Starti,Systemstyring"programmet,"Display"

(ill. ligner).

Oplosningen indstilles under „Skarmoplośning" (1).

Under „Farvekvalitet“ (2) kan farvedybden (antallet af viste farver) indstilles. TFT-monitoren understotter en farvedybde på maks. 16 millionaire farver, hvilket svarer til hhv. 32Bit og „Real Color".

Billedgentagelsesfrekvensen kan indstilles under „Avanceret" (6). Der fremkommer, alt after computerens konfiguration, et vindue med grafikkortets egenskaber.

Under „Kort“ kan man i valgfeltet “Vis alle tilstande...” indstille.

Ved en TFT-monitorer den optimale vardi pa 60Hz

Det er maksimalt muligt at indstille 75Hz

(III.: Detalje af visningens egenskaber)

OBS!

Hvis indstillingen ikke svarer til de værdier, der understʊtes af displayet, vises under visse omstændigheder ikke noget billede. I dette tilfælde bør du tilslutte dit gamle apparat igen og indstille de gyldige værdier svarende til de førnævnte optioner under "Skærm i Kontrolpanel".

Monitorindstillinger under Windows Vista

Foretag indstillinger af billedskærmen under Windows Vista® i Windows-programmet "Tilpas visning og lyde". Programmet kan startes på følgende@måde:

• Hojre museklik på Windowsarbejdsfladen (Desktop) og venstre museklik på "Tilpasse"

eller

• Via Start Systemstyring Tilpas visning og lyde vha. dobbelt klik pa venstre museknap.

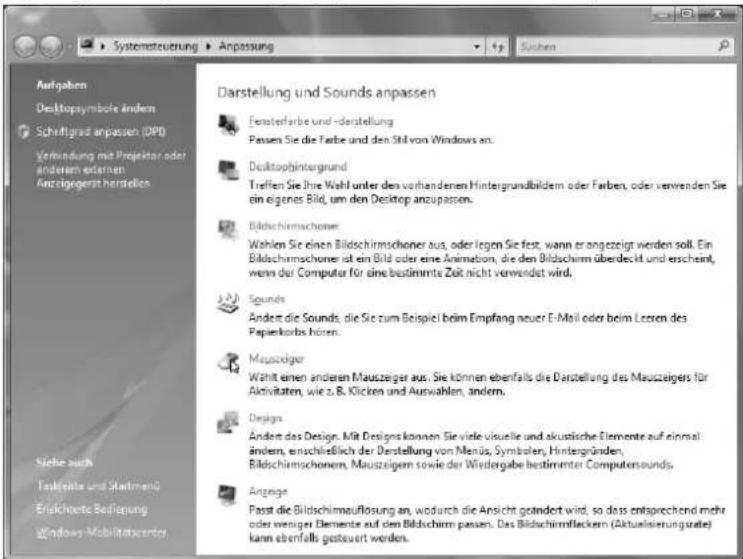

(III.: Tilpas visning og lyde)

• Abn menuen Visning, for at tilpasse oplosning og frevken.

Monitorindstillinger under Windows 7

Under Windows® 7 indstiller du billedskærmen i Windows-programmet "Visning og tilpasning". Programmet kan startes på følgende på:

• Hojre museklik på Windowsarbejdsfladen (Desktop) og venstre museklik på "Tilpasse"

eller

• Via Start Systemstyring Visning og tilpasning via dobbelt klik med venstre museknap.

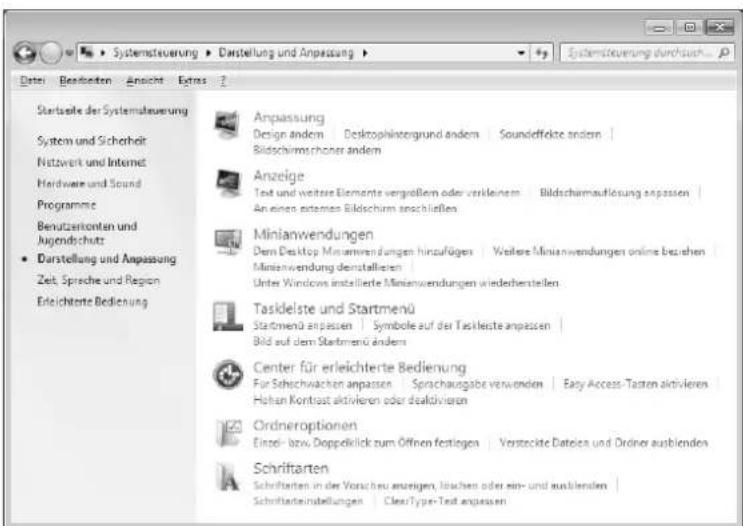

(III.: Visning og tilpasning)

Vaelg menuen Visning Tilpas billedskermssoplosning, for at tilpass oplosning og frekvens.

• Kontroller, at TFT-monitoren不解 er tilsluttet strømnette (stikket er ikke sat i), og der haverken erændt for TFT-monitoren eller computeren.
  Forbered i givet fald computeren til TFT-monitoren, sa de korrekte indstlinger for TFT-monitoren foreligger.

1 Tilslutting af signal-kabel

• Stik signalk tablet i de passende VGA- eller DVI-tilslutninger pa computeren samt pa TFT-monitoren.

2 Tilslutting af Audio-kabel

• Stik audio-kabel i de passende tilslutninger på computeren amat på TFT-monitoren.

Forbind nu det medleverede netkabels ene ende med netdelen og afterfolgende den anden ende med en passende stikdase.

4 Taend for billedskarmen

• Tænd for din billedskærm med tænd-/standbyknappen på apparatets forside. Tænd afterfolgende for din computer

Skærmarbejdspladsen

Bemærk: PC-skaermen skal opstilles pa en sádan mäde, at der ikke forekommer regelmaessige refleksioner, blænding eller skarpe kontraster mellem lyst og mørkt (uanset om udsigten eden for vinduet er nok s'muk!)

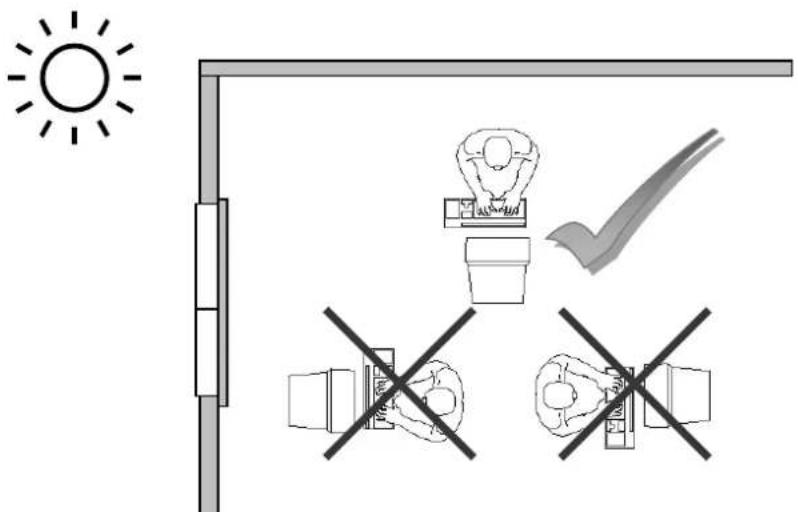

(III.: Placering af monitoren)

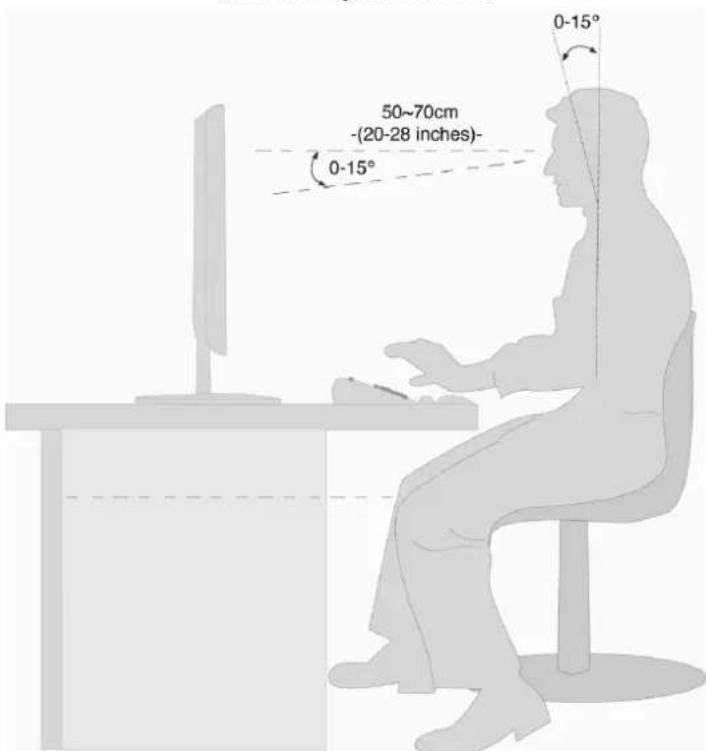

(III.: Skærmarbejdspladsen)

handpalaegningsflade:5-10cm
- kiggeafstand: 50 bis 70 cm
- benfrihed (lodret): 65 cm (mind.)
- benfrihed (vandret): 60 cm (mind.)
- overste skærmlinje i øjenhøjde eller lidt lavere

Funktionsknapper på kabinettet

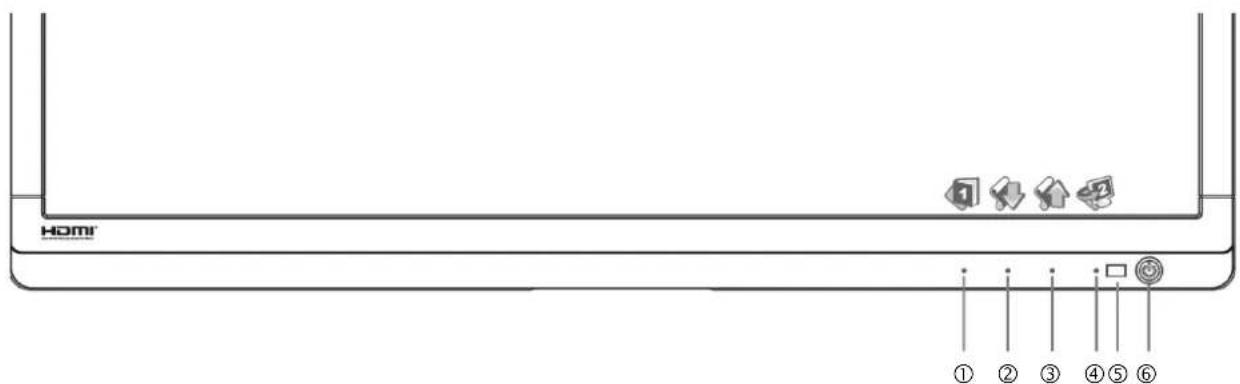

(III. Forside af monitoren)

Sensortaste Beskrivelse

1	Denne knap starter OSD'et (On Screen Display). Tryk på knappen ivgen hvis du vil forlade OSD'et.
	1 + 2 Power-lås ved ikke-aktiveret OSD.
	1 + 3 OSD-lås ved ikke aktiveret OSD.
	For at aktivere/deaktivere spæringen, holdes tastekombinationen, indtil den viste bjælke er vindret hele vejen fra venstre til hjre. En tilsvarende melding vises på monitoren.
2	Ved aktiveret OSD vælger denne knap en parameter og sænker dens værdi.
	Hvis du ikke er i OSD-modus: direkte Åbning af menuen Kontrast/lysstyrke.
3	Ved aktiveret OSD vælgerDENne knap en parameter og øger dens værdi.
	Hvis du ikke er i OSD-modus: direkte Åbning af menuen Billedmodus.
4	Bekræft valget af den parameter, der skalændres, med davon taste. Hvis du ikke befinder dig i OSD: vælg signalindgang.
5	Viser driftstilstanden. For en nærmere beskrivelse af driftstilstanden se ogsså side 15.
6	MedDENne taste kan du tænde for TFT-monitoren eller sætte den i standby modus.

Indstilling af TFT-monitoren

On Screen Display'et (kort: OSD) er en menu som vises i et kort øjeblik på TFT-skaernen. Via OSD-menuen kan du indstille visse parametre for TFT-skaernen.

Betjening af OSD-menuen

OSD'et slukkes automatisk, hvis du undlader at trykke pa nogen knapper pa TFT-skaernen i et forindstillet tidrum.

OSD-menuen

Pá de næste sider forklares hhv. hovedfunktionerne og indstillingsmulighederne via OSD.

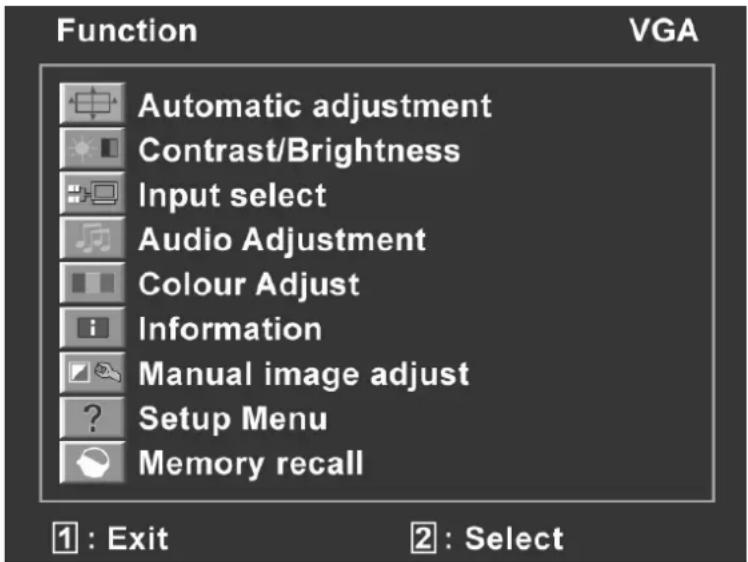

(III.: OSD-Menuen)

OBS!

Indstellingsmulighederne for en TFT-monitor medfører af tekiske grunde kun marginaleændringer.

Menupunkt	Funktion / Undermenu
	Automatisk justering (Automatic adjustment) : Automatisk indstilling af horizontal og vertical position, fase (finjustering) og taktfrekvens (H-størrelse).
	Kontrast (Contrast) : Indstiller skærmforgrundens hvid-værdi. Lysstyrke (Brightness) : Til justering af billeddetis lysstyrke. DCR: Her kan du tænde og slukke for DCR-funktionen (dynamisk kontrast). ECO: Tænd og sluk for ECO. Kontrast- og lysstyriketilpasning og DCR er deaktiveret i ECO-modus.
	Vigtig! For at foretage justeringer af kontrast og lysstyrke, skal indstillingen Standard være valgt i Billedmodus (Picture Mode).
	Indtastningskilde (Input Select) : Skift her signalindgangen.
	Audiojustering(Audio Adjustment): Indstilling af audiofunktionen.
		Lydstyrke (Volume): Indstilling af højttalernes lydstyrke. Mute(Mute switch) : Slukning for lyden Til/Fra
	Farvejustering (Colour Adjust): Valg af farver til forbedring af lysstyrke og farvemæting. Der kan vælges mellem Cool, Normal, Warm og Brugerdefineret farve.
		Cool: Øger blå-værdien og bevirker en køligere hvid tone. Normal: Øger rød-værdien og bevirker en varmere hvid tone og en kraftigere rød tone. Warm: Øger grøn-værdien og bevirker er en mørkere farvetone. Brugerfarve (User Colour) : Individuelle indstillinger for rød (R), grøn (G) og blå (B)
	Information (Information): Viser informationer om det aktuelle indgangssignal fra computerens grafikkort.
	Manuel billedjustering (Manual Image Adjust): Horizontal størrelse, H/V position, finjustering, skarphed, aspektforhold og opti-farvemodus..
		Vandret størrelse (Horizontal Size): Indstiller skærmens bredde.
		H./V. position (H./V. Position): Indstiller videobilledets horisontale og vertikale position.
		Finjustering (Fine Tune): Finindstilling til forbedring af visningen på TFT-skærmen.
		Skarphed (Sharpness): til justering af skarpheden ved et signal, som/DDer bil monitorens fysikaliske oplo'sng.
		Videomodus justering (Video Mode Adjust): Fuld skærm (Full Screen), Over Skærm (Over Screen), Billedformat (Aspect Ratio)
		Billedmodus (Picture Mode): byder en optimal visningsomgivelse, svarende til det viste indhold.
		Standard er egnet til generelle Windows-omgivelser og standardmaessige monitorindstillinger. Spil (Game) er optimal til PC-/ TV-spil. Video er optimal til gengivelse af spillefilm og billedder, der bevæger sig. Landskap (Landscape) er optimal til visning af landskabsbilleder. Tekst (Text) er optimal til tekstbehandling og -visning i en tekstbearbjdningsomgivelse.

?	Opsætningsmenu (Setup Menu): Indstiller sprog, OSD'ets position, OSD'ets visningstid.
		Sprog (Language): Her kan du vælge mellem flere installerede sprog.
		OSD Position (OSD Position): Horisontal og vertikal indstilling af OSD'ets position.
			H. Position: Horisontal indstilling af OSD'ets position. V. Position: Vertikal indstilling af OSD'ets position.
		OSD time out (OSD time out): Fastlæggelse af den automatiske slukning for On Screen Display'et (OSD) after et forindstillet tidsrum.
		OSD Baggrund (OSD background): Tænding og slukning for OSD-baggrunden.
	Hukommelse (Memory Recall): Genopretning af fabriksindstillingerne for video- og audiostyringen

Energibesparelse

Denne monitor kan indstilles til forskellige grader af energibesparelse af den pagaelnde PC erer operativsystemet. Dette imdekommer de gaelende krav om nedsættelse af strømforbruget.

Monitoren understotter ffolgende grader af lavt energiforbrug:

Status Strømforbrug		Indikatorfarve standby (omtr.)
Tændt	< 30 Watt	Blå	-
Standby	< 1 Watt	Orange	2 sekunder

Afhängigt af styresystemet forbliver skærmen i energiaquaretilstanden, indtil du trykker på en knap eller bevæger musen (hvis en sādān er tilsluttet).

Skaermen bruger ca. 2 sekunder for at skifte fra tilstanden standby til driftsmodus TIL.

Kundeservice

Problemafhjælpning

Hvis der skulle optraede problemer med TFT-skaernen, kontroller forst om skaren er korrekt installereret (se kapitlet "Ibrugtagning fra side 6). Hvis problemerne fortsetter, kan du i det falgende lase om mulige Iøsninger.

Lokalisering af arsagen

FunktionsejI har engang imellem helt simple arsager, men de kan ogsa forarsages af defekte komponenter. Her folger nogle ledetrade om, hvordan et problem kan loses. Hvis de anforte metoder ikke afhjælper problemet, hjælper vi dig fremne videre. Du er velkommen til at ringe til os.

Kontrol af tilslutninger og kabler

Start med omhyggeligt at undersoge samtige kabelforbindelser. Hvis lysindikatorerne ikke virker, kontroller om TFT-skærmen og computeren forsynes korrekt med strøm.

Fejl og mulige Årsager

• Strømforsyning: Netledningen skal sidde korrekt i bøsningen og netafbroderen skal��e slæt til.
• Signalkilde: Kontroller om signalkilden (computeren o.l.) er tændt og om forbindelseskablerne sidder korrekt i bøsningerne.
• Billedfrekvenser: Den aktuelle billedfrekvens skal vare kompatibel med TFT-skaernen.
• Energisparetilstand: Tryk på en tilfældig knap eller bevæg musen for at deaktivere tilstanden.
• Pauseskaerm: Hvis computerens pauseskaerm er aktiveret, skal du trykke på en knap på tastaturet eller beveege musen.
• Signalstik: Hvis nogle af stifterne (pins) er bøjet, br du henvende dig til kundeservicen.
• Indstil gyldige værdier for din TFT-skaerm (se "Forberedelser på PC'en", side 6).

Billedet "Iober" aller er ustabilt:

• Signalstik: Hvis nogle af stifterne (pins) er bøjet, br du henvende dig til kundeservicen.
• Signalstik: Signalkablets stik skal sidde korrekt i bøsningerne.
• Grafikkort: Kontroller om indstillingerne er korrekte (se side 7).
• Billedfrekvenser. Vaelg Understandete værddier i dine grafikindstillinger.
• Skaerm-udgangssignal. Computerens skaerm-udgangssignal skal vare kompatibel med skaermens teknske specifikationer.
  Fjernevt.stokjilder(mobiltelefoner,hogttalerbokseosv.)fra TFT-skarmes nærhed.
• Undgå anvendelse af skærm-forlængerkabler.

• Kontroller signalkablets stifter. Hvis nogle af stifterne (pins) er bøjet, br du henvende dig til kundeservicen
• Juster farveindstillingerne i OSD-menuen.
• Undgå anvendelse af skærm-forlaengerkabler.

Billedet er for lysst ellr for morkt:

• Kontroller om computerens video-udgangsydelse er kompatibel med skærmens tekniske specifikationer.
  Vaelg auto-justering for at optimere indstillingerne for lysstyrke og kontrast. Som grundlag for optimeringen burde displayet vise en tekstside (f.eks. Explorer, Word, ...).

Billedet ryster:

• Kontroller om arbejdsspændingen er kompatibel med skærmens tekniske specificationer.
  Vaelg auto-justering for at optimere indstillingerne for pixels og fasesynkronisering. Som grundlag for optimeringen burde displayet vise en tekstside (f.eks. Explorer, Word, ...).

Driverinformationer

Det er ikke ndvendigt at installere en speciel driver til skærmen.

Hvis dit styresystem alligevel opforderer dig til at installere en skærmdriver, kan du downloade driverfilen fra nedenstående internetside.

Driverens installationsproces kan vare forskellig, afhengigt af styresystemet. Folg de specifikke anvisninger for dit styresystem.

www.medion.com

Har du brug for yderligere assistance?

Hvis forslagene i de foregående afsnit ikke har afhjulpet dit problem, er du velkommen til at kontakte os. Du kan hjælpe os meget ved at medsende de følgende informationer:

• Hvordan er din computer konfigureret?
• Hvilke yderligere periferiapparater anvender du?
• Hvilke meddeleser vises på skærmen?
• Hvilen software anvende du da fejlen optråde?
• Hvilke skridt har du allerede taget for at lose problemet?
• Anför dit kundenummer, hvis du allerede har fæt et.

Rengøring

Du kan forlange TFT-skaermens liv, his du overholder de folgLende rad:

Vigtig!

Derfindesingendelesomskalserviceresllerrensesindenforskaermenskabinet.

• Inden du rengør apparatet, bør du altid trække netstikket og samtlige forbindelseskabler ud.
• Der må ikke anvendes oplosningsmidler, ætsende eller gas lignende rengøringsmidler.
• Skaarmen renses med en blod, fnugfri klud.
• Der må ikke levnes små vanddråber på TFT-skærmen, da det kan medføre varig misfarvning.
• Skaermen må ikke udsættes for stærk sollys eller ultraviolet stråling.
• Emballagematerialiet bo r opbevares og TFT-skaermen bo r udelukkende transporteres i originaemballagen.

Bortskaffelse

Emballage

Apparatet befinder sig i en emballage der beskytter det mod transportskader. Emballagen er fremstillet af materialer som kan bortkaffes pa pa en miljovenlig maje og genanvendes.

Apparatet

Apparatet ma under ingen omstændigheder bortskaffes sammen med det almindelige husholdningsaffald. Forhør dig om mulighederne for en miljøvenlig og korrekt bortskaffelse.

Pixelfejl i TFT-skærme (TFT-display)

I activ matrix TFT-skärme (TFT) med en oploşning på 1920 x 1080 pixel, som hv er sammensat af tre subpixels (rød, grøn, blå), anwendes i alt ca. 6,2 mio. maltransistorer. På grund af det meget hje antal transistorer og den yderst komplicerede fremstellingsproces som dette medforer, kan der i enkelte tilfælde forekomme svigt er et forkert valg af hhv. pixels eller enkelte subpixels.

Man har mange gange tidligere forsagt med de mest forskellige metoder at definere antallet af tilladte pixfejl. Men de var for det meste yderst komplicerede og helt forskellige fra mærke til mærke. Man følger derfor ved garantibehandling af alle TFT-displayprodukter de strenge og transparente krav i ISO 9241-307, klasse II

standarden. Her følger et kort sammendrag:

ISO-standarden ISO 9241-307 giver bl.a. almgyldige definitioner af pixelfejl. Pixelfejlene kategoriseres i fire fejklasser og tre fejltyper. Hver enkelt pixel er igen sammensat af tre subpixels med hver sin grundfarve (rød, grøn, blå).

Pixelfejl-typer:

• Type 1: pixelen lyser vedvarende (lyst, hvidt punkt), selv om den ikke er valgt. En hvid pixel opstar narr Samueltrige tre subpixels lyser.
• Type 2: pixelen lyser ikke (mørkt, sort punkt), selv om den er valgt.
• Type 3: unormale eller defekte subpixels i farverne rød, grøn eller blå (f.eks. vedvarende lys med halv lysstyrke, manglende lys i en farve, blinker eller blusser, men/DDKE af type 1 eller 2).

Tillaeg: Cluster af type 3 (= svigt af to ellr flere subpixels i en bloc pa 5× 5 pixels. Et cluster er et felt pa 5× 5 pixels (15× 5 subpixels).

Pixelfejl-klasser:

Fejlklasse Type 1 Type 2 Type 3 Cluster at type 3
1000-0
1	1	2	2	5
III	5	15	50		5
IV	50	150	500		50

Det tilladte antal fejl af de ovennævnte typer i hvver fejklasse refererer til en million pixels og skal omregnes svarende til displayets fysiske oplosning.

Af dette folger et max. tilladt antal i fejilkasse II:

For en opløsning på	Mio. Pixel	Subpixels	Type (s.o.)
1024 x 768 (38 cm)	0.786432	2.359296	2	2	4	- 2
1280 x 1024 (43, 46, 48 cm)	1.310720	3.932160	3	3	7	- 3
1600 x 1200 (48 cm)	1.920000	5.760000	4	4	10	- 4
1440 x 900 (48 cm wide)	1.296000	3.888000	3	3	7	- 3
1600 x 900 (51 cm wide)	1.440000	4.320000	3	3	7	- 3
1680 x 1050 (51 cm wide, 56 cm wide)	1.764000	5.292000	4	4	10	- 4
1920 x 1080 (60 cm wide)	2.073600	6.220800	4	4	10	- 4
1920 x 1200 (65 cm wide)	2.304000	6.912000	4	4	10	- 4

Fejlklasse I bruges kun til specialanvendelser, f.eks. på medicinområdet, og er forbundet med tilsvarende højere omkostninger. Fejlklasse II har etableret sig som standard for kvalitetsbevidste producenter med meget gode displays.

Eksempel:

Et 55 cm - display bestar af 1920 horisontale og 1080 vertikale billedpunkter (pixels), i alt 2.073.600 pixels. I forhold til en million pixels giver dette en faktor af ca. 2,07.

Fejlklasse II tillader dermed hhv. 4 fejl af type 1 og type 2 og 10 fejl af type 3 og 4 cluster af type 3.

Kopiering afijkehandbog

Dette dokument indeholder retligt beskyttede informationer. Alle rettigheder forbeholdes. Kopiering i mekanisk, elektronisk og enhver anden form er uden forudgaende skriftlig tilladelse fra fabrikantens side/DDt.

Tekniske specifikationer

• Model: MD
• Skaermstørrelse: ca. 54,6 cm (21,5"), TFT
• Sideforhold 16:9
• Indgang spanding 12V DC 3,0 A
• Opløsning 1920 × 1080
  Lysstyrke 250
• Kontrast 1.000:1
  Dynamisk kontrast 5.000.000:1
• Reaktionstid 5 ms (typ.)
  Synsvinkel h/v 170^ / 160^ (typ.) CR>10
  RGB-indgang, analog 15-bens SUB-D stik
  RGB indgang, digital DVI-D stik med HDCP
  Audio indgang 1 Vrms maks. 100Hz 20KHz 3,5 mm stereo Klinke
  Audio udgave 2× 1,5W max.
  Brugerstyring Standby Taend/Sluk, OSD
• Temperatureer I drift 0 C ~ +35°C Ikke i drift -20°C ~ +60°C
  Fugtighed I drift < 80% (ikke kondenserende) Ikke i drift < 90%
  Vægt (netto/brutto) 3,3 kg / 4,6 kg
  Dimensioner (b× h× d) 510× 390× 214mm
• Strømforbrug (Stand-by) < 1 watt
• Strømforbrug (under brug) < 30 watt

Netdel

Model: 036-DGAA1
- Producent: FSP
- Indgang spænding: 100-240V\~, 50/60 Hz 1,3 A
Udgang spending: 12V DC 3,0 A

CE

Copyright © 2010

Alle rettigheder forbeholds.

Denne handbog er ophavsretigt beskyttet.

Varemaerke:

MS-DOS* og Windows er Fa. Microsoft's registreede varemærker.

Pentium er Fa. Intel's registerede varemærke.

Andre varemærker tilhører de responsakte ejere.

Ret til tekniske ændringer forbeholds.

Begrænset garanti

I. Generelle garantibetingelser

1. Generelt

Garantien starter altid på MEDION-apparatets købsdag hos MEDION aller hos en af MEDIONs officielle handelspartnere og gælder for alle slags materiale- og produktionsskader, der kan forekomme ved normal brug. Garantiperioden kan ses på det ved apparatet vedlagte garantikort sammen med købsdokumentet fra MEDIONs autoriserede handelspartner.

Opbevar det originale kobsdokument og garantikort omhyggeligt. MEDION og dens autoriserede servicepartner forbeholder sig ret til at nægte en garantireparation eller en garantibekræftelse, hvis dette dokument ikke kan tilvejebringes.

Sorg for, at apparatet i tilfaelde af nadvendig fremsendelse er emballeret transportsikkert.

MEDION overtager omkostningerne ved fremsendelsen, nar omkostningerne ikke overstiger en almindelig postforsendelse. Hvis der forekommer merudgifter, pahvilerppe Dem.

Send venligst en sa detaljeret beskrivelse af fejlen som muligt sammen med apparatet. Kontakt venligst ved fremsaettelse af Deres krav hhv. ffor fremsendelse MEDIONs hotline. De modtager derefter et referencingenummer (RMA-nr.), som De bedes anbringe synligtunden pa pakken.

Apparatet skal principielt fremsendes komplet, dvs. indeholde alle de medleverede dele. En/DDK komplet modtagelse af forsendelsen indebærer en forsinkelse af reparationen / ombytningen. For ekstra fremsende materialer, som/DDK horer med til det oprindelige leveringsomfang af MEDION-apparatet, patager MEDION sig/DDK noget ansvar.

Denne garanti har ingen indflydelse pa Deres retslige krav og er underlagt det lands geldende rettigheder, hvor apparatet forst er erhvervet, via slutkunden af den autoriserede forhandler MEDION aller en af MEDIONs officielle handelspartnere.

2. Omfang

I tilfælde af en defekt på Deres MEDION-apparat, der er dækket af deutsche garanti, garanterer MEDION med denne garanti reparation aller udskiftning af MEDION-apparatet. Afgorelsen om reparation aller udskiftning af apparatet pahviler MEDION. MEDION kan ud fra egen vurdering beslutte at ombytte det til reparation fremsendte apparat med et hovedrepraret apparatus af samme kvalitet.

For forbrugsmaterialer, dvs. dele der ved brug af apparatet med regelmæssige mellemrum skal udskiftes, som f.eks. beamer-pærer.

En pixelfejl (vedvarende farvet, lyst ellermorkt billedpunkt) kan principielt ikke betragtes som fejl. Det nogagtige antal tilladte defekte billedpunktter kan De foplyst i beskrivelsen i handbogen for dette prodkt, som gengiver de gaengse normer i branchen.

For indbrændte billedder på plasma-ller LCD-skærme, der er fremkommet som følgé af uhensigtsmæssig brug af apparatet, pātager MEDION sig ingen garanti. Denøjagtige fremgangsmåde ved brug af Deres plasma-ller LCD-skærm kan De få oplynst i beskrivelsen i handbogen for dette produit.

Garantien omfatter不解 gengivelsesefejl af datamedier, som er fremstillet i et不解 kompatibelt format ell med uegnet software.

Hvis det under reparationen skulle vise sig, at det drejer sig om en fejl, der/DDekket af garantien, forbeholder MEDION sig ret til at opstille et overslag over omkostningerne for kunden i form af et standardgebyr for handtering samt omkostningerne til reparationsarbejde og materialer. Den aktuelle storrelse af standardgebyret for handtering vil blive meddelt af MEDIONs hotline ved fremsættelse af Deres krav og kan ogsa Iaes pa vor hjemmeside www.MEDION.dk.

3. Udelukkelse

For fejl og skader, der er opstæt som følge af indflydelse ude fra, skader ved forsømmelser, uhensigtsmæssig brug, foretagneændringer på MEDION-apparatet, ombygninger, udvidelser, brug af化进程ale dele, forsømmelse, virus eller softwarefejl, uhensigtsmæssig transport, uhensigtsmæssig emballering ull tab ved retursending af apparatet til MEDION, pâtager MEDION sig ingen garanti.

Garantien bortfalder, hvis fejlen på apparatet er opståt på grund af vedligeholdelse eller reparation, der er blevet udførf at en anden end MEDION aller en servicepartner, der er autoriseret til dette af MEDION. Garantien bortfalder ogss, när apparatets mærkater ullernumre aller en af apparatets bestanddele erændret ullæselig.

4. Service-hotline

För fremsendelse af apparatet til MEDION skal De henvende Dem til os via Service-hotline. De vil her få yderligere informationer, om hvordan De kan gøre Deres garantikrav gældende.

Service-hotline erstatter på ingen@made et brugerkursus i soft- og hardware, opslag i handbogen aller vejledning om andreprodukter.

II. Særlige garantibetingelser for MEDIONs PC, notebook, lemme-pc (PDA) og apparater med navigationsfunktion (PNA)

Hvis noget af det medfølgende ekstraudstyr har en defekt, har De øgså krav på reparation eller ombytning. Garantien dækker materiale- og arbejdssomkostninger for istandsættelse af det pagældende MEDION-apparats Funktionsdygtighed.

Hardware erler software i apparatet, som ikke er produceret eller solgt af MEDION, kan medføre, at garantien bortfalder, hvis der som følgge af dette opstår en skade på MEDION-apparatet eller det medfølgende ekstraudstyr erler software.

Ved levering af defekt datamedium ombyter MEDION det defekte datamedium.uden beregning; i sadanne tilfælde er krav udelukket.

MEDION garanter ikke, at software, som er produceret eller forhandlet af MEDION, fungerer fejlfrit eller.uden tekniske afbrydelser eller opfylder Dees krav. For medfolgende kortmaterialie til apparater med navigationsfunktion gives ikke garanti for fuldkommenhed.

Ved reparation af MEDION-apparatet kan det vare ndvendigt at slette alle data i apparatet. Sorg derfor inden forsendelsen af apparatet for, at De har en sikkerhedskopi med alle de data, der befinder sig i apparatet. Der gores udtrykkeligt opmærksom pa, at i tilfælde af en reparation bliver fabriksindstillingen genetableret. For omkostninger til en softwarekonfiguration, for tabte indtægter, tab af data hhv. software erler andre ffolgeskader hæfter MEDION/DD.

I de tilfælde, hvor apparatet har et vedlapt garantikort med krav om reparation hhv. ombytning på stedet, gælder saerlige garantibetingelser for reparationen hhv. ombytningen på stedet af Deres MEDION-apparat.

Ved gennemforelse af reparation hhv. ombytning pa stedet skal der fra Deres side sorges for folgende:

• MEDIONs medarbejder skal have uindskranket, sikker og direkte adgang til apparaterne.
• Det telekommunikationsudstyr, der er nødvendigt for medarbejderne fra MEDION til en reglementeret udforelse af Deres ordre, til test- og diagnoseformål samt til fejlafhjælpning, skal stilles til disposition af Dem for egen regning.
• De er selv ansvarlig for genetablering af eget brugersoftware after serviceydelseer gennem MEDION.
• De skal have truffet alle specielle forholdsregler, der er nødvendige for MEDION til at kinne udfore ordren after forskrifterne.
• De er selv ansvarlig for konfigurationen og tilslutningen afevt. eksisterende, eksterne apparater after servicen gennem MEDION.

Tidsrummet for en afbestilling.uden gebyr af en reparation hhv. en ombytning pa stedet er mindst 24 timer; derefter bliver de omkostninger, der er opstaet for os som folege af forsinket aller ikke foretaget afbestilling, faktureret.

Inhoud

Inhoud. 1
