MANUAL DE USUARIO Akoya P54060 MEDION

DE EN FR ES DK NL Contenido

Notas sobre estas instrucciones 2

Grupo al que van dirigidas 2

Servicio técnico 2

Símbolos y señales utilizados en este manual de utilización 2

Utilización prevista 2

Volumen de suministro 2

Instrucciones de seguridad 3

¡Atención! ¡Mantenga la seguridad de utilización del aparato! 3

¡Atención! ¡Cuide de dónde pone el aparato! 3

¡Atención! ¡Cuidado con la temperatura ambiente! 4

¡Aviso! ¡Cuide la seguridad al conectar el aparato! 4

Alimentación de corriente 4

Información de conformidad 5

Ajuste del Pie del Monitor 6

Preparaciones en su ordenador 6

Configuraciones soportadas 7

Configuración del monitor en Windows XP 8

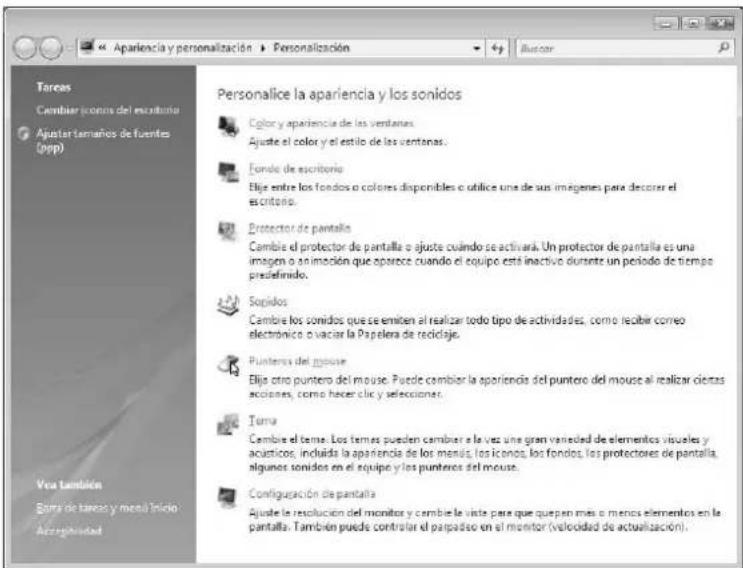

Configuración del monitor con Windows Vista

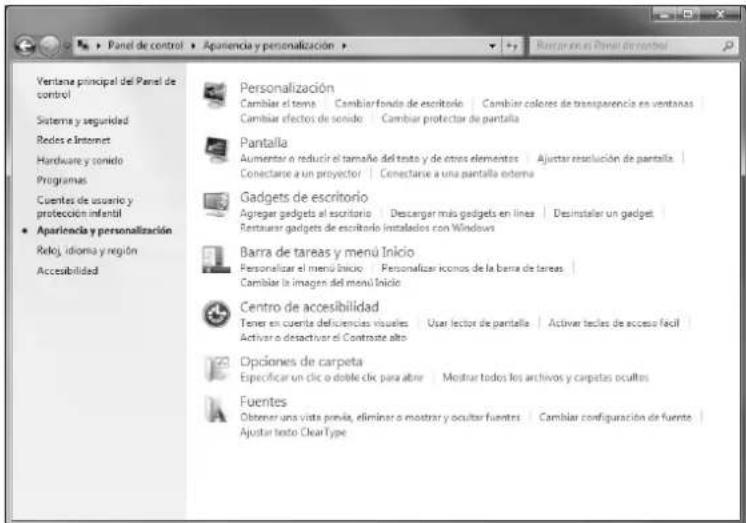

Configuración del monitor en Windows

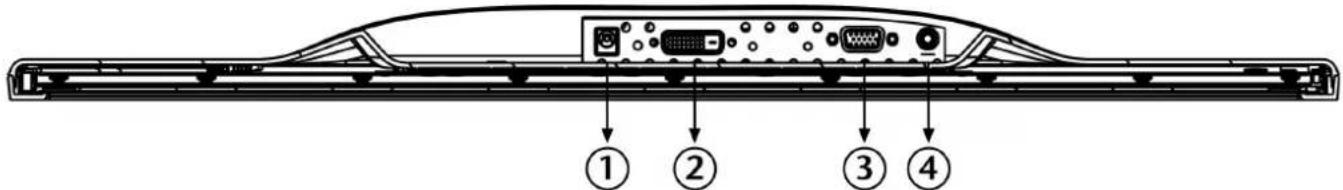

Conexiones de la parte trasera 10

Conectar el monitor 10

1 Conexión del cable de señal 10

2 Conexión del cable de audio 10

3 Conexión del cable de suministro de red 10

4 Encendido de pantalla 10

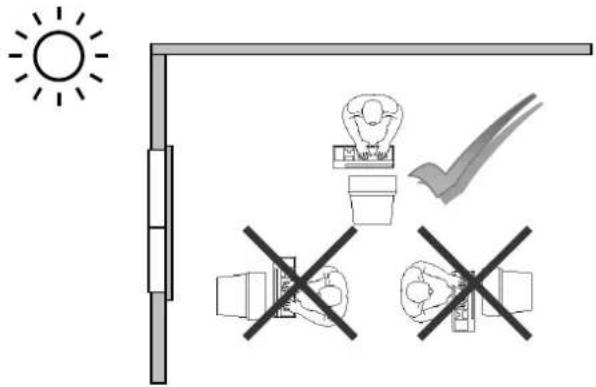

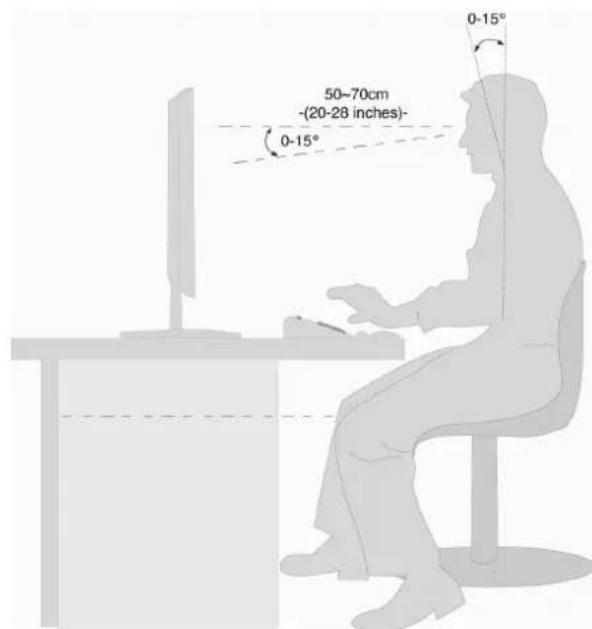

Estación de trabajo 11

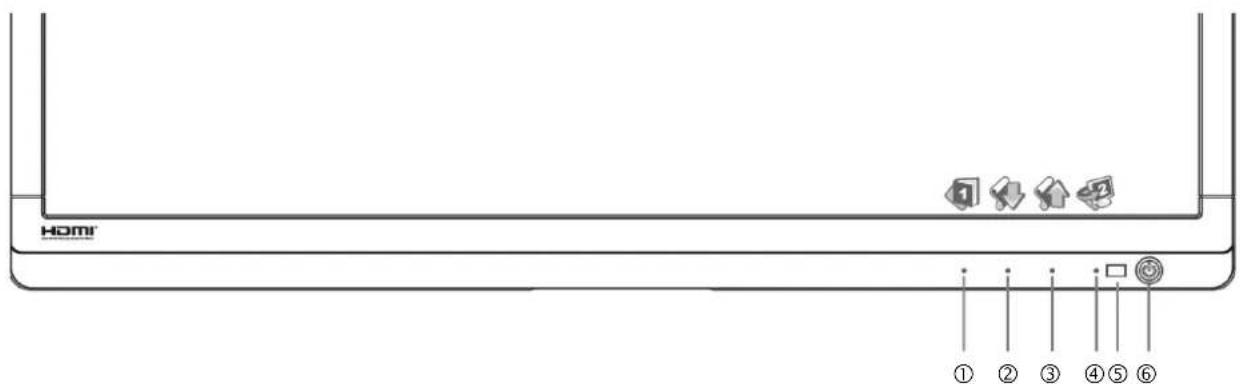

Vistas y Elementos de Control 12

Cambio de la representación en pantalla 13

Utilizar el OSD 13

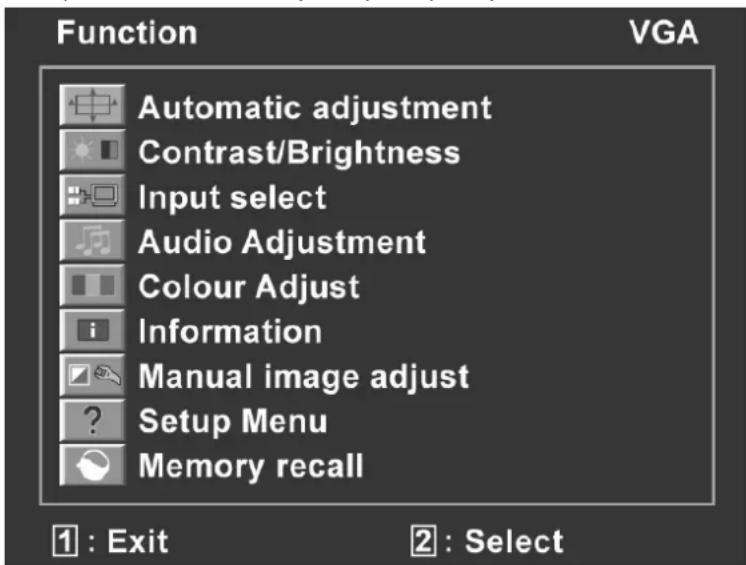

El OSD (Visualización en pantalla) 13

Ahorro de energía 15

Servicio al cliente 16

Resolución de problemas 16

Localización de la causa 16

Comprobación de los cables y las conexiones 16

Errores y causas posibles 16

Información del controlador 17

¿Necesita más ayuda? 17

Reciclado y eliminación de desechos 18

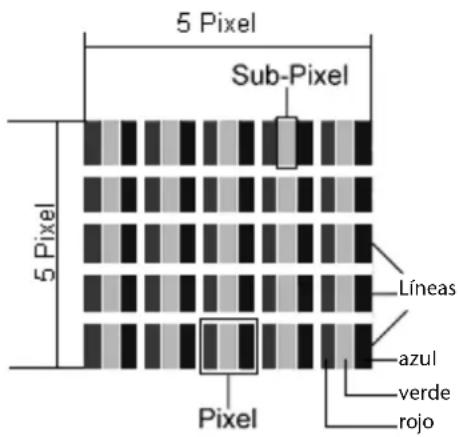

Error de Pixel en LCD (Pantalla TFT) 18

Realizar copias de este manual 19

Especificación técnica 20

Garantía limitada 21Español

Notas sobre estas instrucciones

Lea con detenimiento esta sección y siga todas las instrucciones dadas. De esta forma garantizará un

funcionamiento fiable y una larga duración a su monitor. Mantenga siempre estas instrucciones a

mano y cerca de su monitor. Mantenga este manual de instrucciones y el embalaje en lugar seguro de

forma que en caso de que venda su equipo pueda entregárselos al nuevo propietario.

Grupo al que van dirigidas

Estas instrucciones están pensadas para usuarios iniciales, así como para usuarios avanzados.

Le apoyamos en su trabajo diario con nuestro servicio técnico individualizado. Póngase en contacto con nosotros,

estaremos encantados de ayudarle.

Este manual contiene un capítulo separado sobre el tema del servicio técnico que comienza en la página 16.

Símbolos y señales utilizados en este manual de utilización

Respetar la orden para evitar un cortocircuito eléctrico.

¡Hay peligro de muerte!

Respetar la orden para evitar daños personales y daños físicos.

Respetar la orden para evitar daños a objetos y al aparato

Información adicional sobre el uso del aparato

Utilización prevista

 El monitor TFT sirve para la reproduccion de señales de vídeo de un aparato externo, como ordenadores,

cuyas conexiones y resoluciones de pantalla deben corresponderse con los datos técnicos aquí incluidos del

monitor TFT. Toda otra utilización no se corresponde con el uso previsto.

 Este aparato está previsto para ser utilizado únicamente en interiores secos.

 Este aparato está pensado solamente para el uso privado. No se ha previsto el uso del aparato en empresas

pertenecientes a la industria pesada. La utilización en condiciones extremas puede suponer daños en el

Volumen de suministro

Compruebe el paquete para ver si contiene todos los componentes y notifíquenos dentro de los 14 días

posteriores a la compra, si faltara algún componente. Con su monitor LCD recibe:

 Manual de instrucciones

 Tarjeta de garantíaInstrucciones de seguridad

DE EN FR ES DK NL Instrucciones de seguridad

¡Atención! ¡Mantenga la seguridad de utilización del aparato!

 El aparato no está previsto para ser utilizado por personas (incluidos niños) con limitaciones físicas,

sensoriales o de la facultad intelectual o con poco o ningún conocimiento a menos que estén supervisados

por una persona que cuide de la seguridad o que hayan recibido instrucciones sobre cómo utilizar el

aparato. Debe tenerse cuidado con los niños para asegurarse de que no jueguen con el aparato.

 Mantenga el material de embalaje como, por ejemplo, los plásticos fuera del alcance de los niños. Su uso

indebido podría causar asfixia.

 No abra nunca la carcasa del monitor LCD (peligro de descarga eléctrica, cortocircuito eléctrico y fuego).

 No inserte ningún objeto en las ranuras ni aperturas que hay dentro del monitor (shock eléctrico,

cortocircuito eléctrico y fuego). Esto podría provocar un cortocircuito eléctrico o incluso fuego, lo cual

podría dañar su monitor.

 Las ranuras y aperturas de la carcasa del monitor son para ventilación. ¡No cubra estas aberturas (sobre-

calentamiento, fuego)!

 No ejerza fuerza sobre el monitor. Existe el peligro de que se rompa la pantalla..

 ¡Advertencia! Existe peligro de daño si se rompe la pantalla LCD. Embale las piezas rotas con guantes de

seguridad y envíelas al servicio técnico para que las revise un especialista.

Lávese después las manos con jabón para eliminar todo resto de producto químico.

 No toque la pantalla con los dedos ni con objetos angulosos para evitar daños.

Proceda como se detalla en la sección "Servicio al cliente"

 si el cable principal está desgastado o dañado

 si se derrama líquido sobre la unidad

 si el monitor LCD no funciona convenientemente

 si el monitor LCD se cae o la carcasa está dañada

¡Atención! ¡Cuide de dónde pone el aparato!

 Los aparatos nuevos pueden desprender durante las primeras horas de utilización un olor típico e

inconfundible pero completamente inofensivo que va desapareciendo con el paso del tiempo. Para

contrarrestar la formación de olor, le recomendamos que airee regularmente la habitación. Al desarrollar

este producto, nos hemos ocupado de marcar claramente los valores en su límite válido.

 Mantenga el monitor LCD y todas las unidades conectadas al mismo, lejos de la humedad y evite polvo,

calor y luz solar directa. El no observar estas instrucciones puede llevar a un mal funcionamiento o a daños

 No utilice su aparato en el exterior debido a que las influencias externas, tales como lluvia, nieve, etc.,

pueden tener como consecuencia los daños en el aparato.

 No coloque ningún contenedor lleno de líquido (jarrones o similares) sobre el aparato. El líquido puede

caer y puede poner en peligro la seguridad eléctrica del aparato.

 No coloque ninguna fuente abierta de fuego (velas o similares) sobre el aparato.

 Preste atención para mantener una distancia suficientemente importante con la pared. Mantenga una

distancia mínima de 10 cm. alrededor del aparato para garantizar que pueda disfrutar de la suficiente

 Coloque y ponga en funcionamiento todas las unidades sobre una superficie, estable, segura y libre de

vibraciones para evitar la caída del monitor LCD.

 Con el objeto de proteger sus ojos y asegurar un área de trabajo apropiado, debería evitar zonas que

deslumbren y los reflejos en la pantalla, así como los fuertes contrastes.

 Mientras esté trabajando con pantallas, debería tomarse descansos periódicos para evitar la tensión y la

 Deje todas las reparaciones de este monitor LCD en manos sólo de personal de servicio autorizado y

 En caso de necesitar reparación, consulte únicamente con servicios asociados.

¡Atención! ¡Cuidado con la temperatura ambiente!

 El monitor LCD puede utilizarse a una temperatura ambiente entre 0º C y 35º C y con una humedad relativa

de < 80% (sin condensación).

 Cuando está apagado, el monitor LCD puede almacenarse a temperaturas entre -20° C y 60° C.

¡Peligro! Tenga cuidado con lo siguiente:

Tras el transporte de su monitor LCD, espere hasta que haya alcanzado la temperatura

ambiente antes de conectarlo a la corriente y encenderlo. Las variaciones extremas en la

temperatura y la humedad pueden provocar condensación en el interior del monitor, lo

que podría provocar un cortocircuito eléctrico.

¡Aviso! ¡Cuide la seguridad al conectar el aparato!

Alimentación de corriente

Atención: Las piezas del aparato están afectadas por la corriente incluso cuando el interruptor de

red está apagado. Para interrumpir la alimentación de corriente del monitor LCD o para liberar el

aparato de corriente completamente, retire el cable del enchufe.

 Utilice el monitor solamente enchufado con corriente de AC 100-240V~/ 50-60 Hz. Si no está seguro del

voltaje del enchufe, pregunte al proveedor.

 Para obtener una seguridad adicional, recomendamos que utilice un dispositivo de protección contra

voltaje excesivo para proteger su monitor de los daños resultantes de las subidas de voltaje o de las

 Para interrumpir la alimentación de corriente de su aparato, retire la fuente de alimentación del enchufe. Al

hacerlo, no olvide sujetar bien la fuente de alimentación. No tire nunca del cable.

 No recubra la pieza de red para evitar dañarla debido a un calentamiento inaceptable.

 No siga utilizando la pieza de red si la carcasa o el suministro al aparato están dañados. Sustitúyala por otra

fuente de alimentación del mismo tipo.

 Utilice a continuación la fuente de alimentación incluida en el paquete (modelo: FSP, FSP 036-DGAA1).

 La toma de corriente debería estar ubicada cerca del monitor, donde sea de fácil acceso.

 Si utiliza una alargadera, asegúrese de que cumple con todos los requisitos. Pregunte a su electricista.

 Debería disponer los cables de forma que nadie pueda pisarlos ni tropezar con ellos.

 Para evitar daños en el cable, no coloque ningún objeto sobre el cable

 Atención: El interruptor de Standby de este aparato no desconecta el aparato totalmente de la red eléctrica.

Además, el dispositivo está en modo Standby. Para el aparato desconectarlo completamente de la red, retire

el enchufe de la toma de corriente.Instrucciones de seguridad

DE EN FR ES DK NL Información de conformidad

La pantalla TFT cumple con los requisitos de compatibilidad electromagnética y relativos a la seguridad eléctrica.

El monitor cumple con los niveles europeos de la Norma ISO 13406-2 clase II (clase de error de pixel) (pág.18).

El aparato cumple con los requisitos básicos y con las indicaciones relevantes de las Directivas de la UE

2004/108/EG y de la Directiva para aparatos de baja tensión 2006/95/EG.

Este aparato cumple con las normativas básicas y recomendaciones importantes relativas a la directiva sobre el

diseño ecológico 2009/125/EG (Reglamento 1275/2008).

Este monitor cumple con las normas ENERGY STAR®.

MEDION asegura como socio ENERGY STAR® que este aparato cumple con las directrices ENERGY STAR® relativas a la optimización energética.

 Establezca una distancia de al menos un metro de fuentes de alta frecuencia y magnéticas que podrían

provocar interferencias (aparatos de televisión, altavoces, teléfonos móviles, etc.) con el objeto de evitar un

mal funcionamiento y la pérdida de datos.

 Pese a su moderna fabricación, y debido a la complejidad tecnológica, puede en ocasiones tener lugar la

pérdida de uno o varios puntos de luz.Español

Lea el capítulo “Instrucciones de seguridad”.

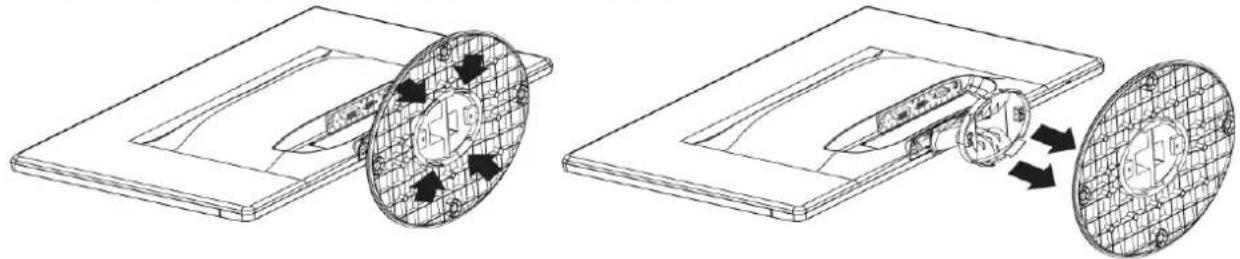

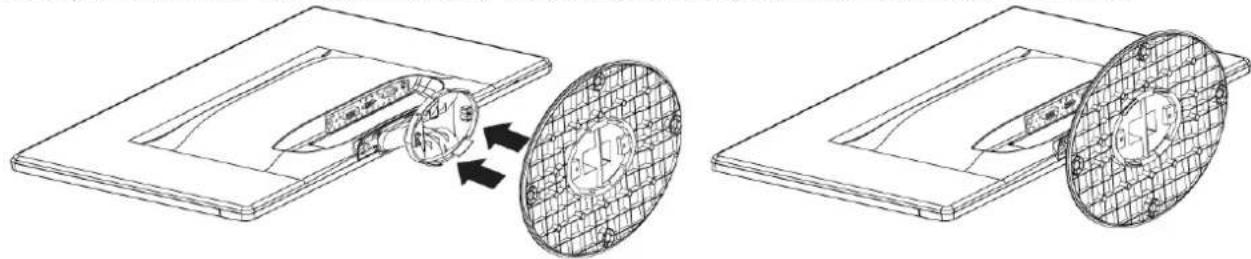

Ajuste del Pie del Monitor

Ajuste el pie del monitor como se indica en el dibujo. Realice este paso antes de conectar el monitor.

(Fig.: Ajuste del Pie del Monitor)

Debe tomar el pie de la pantalla TFT como se muestra en la imagen.

Tomar el pie de la pantalla TFT (imagen similar)

Preparaciones en su ordenador

Si ha utilizado hasta ahora en su ordenador un monitor de tubo, puede que tenga que realizar algunos

preparativos. Será necesario si hasta ahora ha utilizado el monitor con una configuración que no es soportada por

su nueva pantalla TFT.

La pantalla representa hasta 1920 x 1080 puntos de imagen. Esta resolución se corresponde con la resolución

física. Con la resolución física, las pantallas TFT obtienen la calidad de imagen completa. En el caso de que cambie

una resolución con una configuración diferente, la imagen no podrá ser mostrada en la pantalla completa.

Del mismo modo, se puede, sobre todo en escritos, llegar a distorsionar la representación.

Antes de conectar el nuevo monitor, ajuste en el PC que utilice el monitor antiguo la resolución y la frecuencia de

imagen que pueda ser soportada por ambos monitores.

Apague a continuación el PC y conecte el nuevo monitor.

Tras reiniciar el PC, podrá configurar la resolución de pantalla como se describe en MD 20260.Configuración

DE EN FR ES DK NL Configuraciones soportadas

Este monitor LCD soporta los siguientes modos.

Resolución Frecuencia horizontal Frecuencia vertical

720 x 400 31,47 kHz 70 Hz

* Definición recomendada (física)Español

Configuración del monitor en Windows XP Este programa de Windows le ofrece la posibilidad de adaptar la pantalla de su monitor. Incluye elementos tales

como la imagen de fondo, el salvapantallas, el Escritorio activo (Web) así como otros parámetros para su monitor

y su tarjeta de vídeo.

En Windows XP, ajuste la configuración de la pantalla en el programa de Windows "Propriedades de Pantalla". El

programa se inicia de la forma siguiente:

 Haga clic con el botón derecho del ratón sobre el escritorio de Windows y haga clic con el botón izquierdo

del ratón sobre "Propiedades".

 Inicie el programa "Pantalla" en "Panal de control“

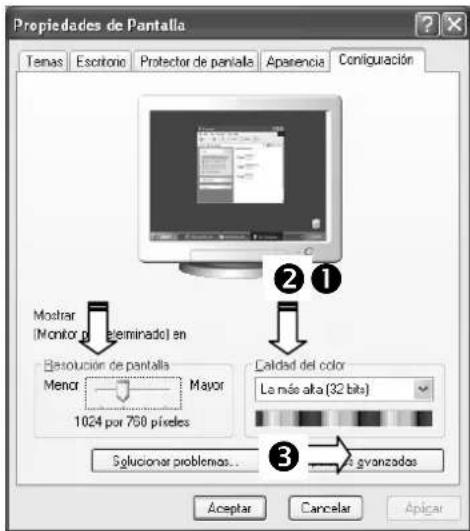

(Fig.: Propiedades de pantalla)

Puede ajustarse la resolución en "Resolución de pantalla" ().

A continuación, haga clic en "Calidad del color" () para ajustar la profundidad de color (número de colores

visualizados). Su monitor soporta una profundidad de color máxima de 16 millones de colores correspondiente a

32 bits o "Real Color".

La frecuencia de repetición de imagen puede ajustarse en "Opciones avanzadas" (). Aparece una ventana con

su tarjeta de vídeo dependiendo de la configuración de su ordenador.

En "Adaptador“ puede cambiar el valor deseado en el

campo de selección "Lista de todos los modos...".

En una pantalla TFT, hay un valor óptimo en 60 Hz.

Como máximo, se pueden fijar 75 Hz.

(Fig.: Propiedades de pantalla)

Si su configuración no coincide con los valores soportados por su pantalla, puede que no

aparezca ninguna imagen.

Conéctelo de nuevo en el caso de un aparato antiguo y establezca los valores

correspondientes en la opción "Propriedades de Pantalla".

DE EN FR ES DK NL Configuración del monitor con Windows Vista

En Windows Vista®, ajuste la configuración de la pantalla en "Imagen y Sonido". El programa puede iniciarse de

varias formas, como sigue:

 Haciendo clic con el botón derecho del ratón en el escritorio Windows (Desktop) y haciendo clic con el

botón izquierdo del ratón en "Personalización".

 En "Inicio"  "Panel de control"  "Personalice la apariencia y los sonidos" haciendo clic con el botón

izquierdo del ratón.

(Fig.: Imagen y Sonido)

 Abra el menú Configuración de pantalla para ajustar la resolución y la frecuencia.

Configuración del monitor en Windows

En Windows® 7, ajuste la configuración de la pantalla en "Apariencia y personalización". El programa puede

iniciarse de varias formas, como sigue:

 Haciendo clic con el botón derecho del ratón en el escritorio Windows (Desktop) y haciendo clic con el

botón izquierdo del ratón en "Personalización".

 En "Inicio"  "Panel de control"  "Apariencia y personalización" haciendo clic con el botón izquierdo

(Fig.: Apariencia y personalización)

 Seleccione el menú Pantalla  Ajustar resolución de pantalla para ajustar la resolución y la frecuencia.Español

Conexiones de la parte trasera

(Fig.: Parte trasera de la pantalla, similar a la imagen)

1. Suministro de red (POWER IN)

2. Conexión (DVI) con pin-24 DVI-D

3. Conexión D-Sub mini 15pin (VGA)

4. Conexión de sonido de 3,5 mm estéreo (AUDIO IN)

 Asegúrese de que el monitor LCD no esté aún conectado a la corriente (que el cable de corriente no esté

enchufado) y que ni el monitor ni el ordenador estén encendidos.

 Prepare su ordenador para el monitor LCD si fuera necesario con la configuración correcta para su monitor.

1 Conexión del cable de señal

 Conecte el cable de señal en los correspondientes enchufes VGA o DVI del ordenador y en la pantalla TFT.

2 Conexión del cable de audio

 Conecte el cable de sonido por medio del correspondiente conector de sonido al ordenador y al monitor

3 Conexión del cable de suministro de red

 Conecte el cable de alimentación de la fuente de alimentación con la conexión de alimentación de corriente

Conecte a continuación un extremo de la fuente de alimentación que se entrega en el paquete y después el

otro extremo con un enchufe adecuado.

4 Encendido de pantalla

 Encienda la pantalla con el interruptor de encendido y Standby que se encuentra en la parte delantera del

aparato. A continuación, encienda el ordenador.Configuración

DE EN FR ES DK NL Estación de trabajo

Asegúrese de que el monitor está configurado de forma que se eviten los reflejos, resplandores y contrastes de

luz (ya que esto haría a la pantalla menos atractiva de visualizar).

 Soporte para los brazos: 5 - 10 cm

 La línea superior de la pantalla debería estar al nivel de los ojos o ligeramente por debajo

 Distancia de los ojos a la pantalla: 50 - 70 cm

 Espacio para las piernas (vertical): al menos 65 cm

 Espacio para las piernas (horizontal): al menos 60 cm

La ilustración anterior debería darle una idea de la pauta a seguir para un espacio de trabajo ergonómico.Español

Vistas y Elementos de Control

(Fig.: Elementos de control)

Tecla del sensor Descripción

Con esta tecla, se enciendo el OSD (On Screen Display, Imagen en pantalla). Pulse esta tecla si

desea abandonar el modo OSD.

 +  Bloqueo de energía, con OSD desactivado

 +  Bloqueo de OSD, con OSD desactivao

Para activar y desactivar el bloqueo, pulse la combinación de teclas hasta que las barras

mostradas se hayan cargado al completo de izquierda a derecha. En la pantalla aparecerá el

mensaje correspondiente.

Con el OSD encendido, seleccione con esta tecla un parámetro y reduzca el valor.

Si no se encuentra en el modo OSD: activación directa del menú Contraste/Claridad.

Con el OSD encendido, seleccione con esta tecla un parámetro y aumente el valor.

Si no se encuentra en el modo OSD: activación directa del menú Modo de imagen.

Confirme la selección de los parámetros que desea modificar con esta tecla.

Si no se encuentra en el modo OSD: seleccionar la entrada de señal.

Muestra el estado de funcionamiento. Si desea leer una descripción más detallada del indicador

de funcionamiento, consulte el contenido de la página 15.

Con esta tecla puede encender la pantalla TFT o ponerla en modo Standby.Cambio de la representación en pantalla

DE EN FR ES DK NL Cambio de la representación en pantalla

On Screen Display (acrónimo: OSD) es un menú accesible en la pantalla TFT. Con el menú OSD puede

configurar determinados parámetros de la pantalla TFT.

1. Mueva la tecla del sensor  para activar el OSD..

2. Con las Teclas del sensor / puede elegir las opciones del menú principal.

3. Confirme la selección con la Tecla del sensor .

4. Mueva la tecla del sensor  para abandonar el OSD.

OSD desaparecerá automáticamente si no utiliza ninguna tecla en la pantalla TFT durante

el tiempo establecido.

El OSD (Visualización en pantalla)

En las páginas siguientes se explican las funciones principales y las posibilidades de establecimiento de opciones.

Debido a posibles modificaciones técnicas, los menús descritos aquí pueden desviarse de

los indicados en la pantalla.Español

juste automático (Automatic adjustment): Ajusta las posiciones horizontal y vertical, la fase

(sintonización) y el tacto (Tamaño H) automáticamente.

Contraste (Contrast): Ajusta el valor del blanco del fondo de la pantalla.

Claridad (Brightness): Para ajustar la claridad de la imagen.

DCR: Aquí puede encender y apagar la función DCR (contraste dinámico).

ECO: Enciende y apaga el modo ECO. El ajuste del contraste, de la claridad y DCR están

desactivados en el modo ECO.

Para poder realizar la configuración del contraste y de la claridad, debe seleccionar en el

Modo de imagen la configuración Standard.

Selección de entrada (Input Select): Aquí se enciende la entrada de señal.

Ajuste del sonido (Audio Adjust): Para ajustar la función de sonido.

Volumen (Volume): Ajusta el volumen de la reproducción de sonido.

Silenciador (Mute): Permite activar y desactivar la opción del silenciador.

Ajustes de color (Colour Adjust): Para seleccionar el color y mejorar la claridad y la saturación

de color. Se puede elegir entre: frío, normal, cálido y ajustes del usuario.

Frío (Cool): Agrega azul a la pantalla y produce un blanco frío.

Normal (Normal): Agrega rojo a la pantalla y produce un blanco cálido y un rojo

Caliente (Warm): Agrega verde a la pantalla y produce un tono de color oscuro.

Ajuste de color del usuario (User Color): Ajuste individual para rojo (R), verde (G) y

Información (Information): Muestra información sobre la señal actual de entrada de la tarjeta

gráfica de su ordenador.

Ajuste manual de la imagen (Manual Image Adjus

Tamaño horizontal (Horizontale size): Ajusta el ancho de la pantalla.

Posición H./V. (H./V. Position): Ajusta las posiciones horizontal y vertical de la

Sintonización (Fine Tune): Sintonización para mejorar la reproducción de la

Nitidez (Sharpness): Para ajustar la nitidez de una señal, que no corresponda a la

resolución física de la pantalla.

Configuración del modo Vídeo (Video Mode Adjust): Un formato de imagen en las

opciones Pantalla completa (Full Screen), Más pantalla (Over Screen) y Aspecto

Modo de imagen (Picture Mode): ofrece un entorno óptimo de imagen relativo al

contenido mostrado. Tiene cinco opciones disponibles.

Standard es para los entornos Windows en general y es ideal para los

ajustes estándar del monitor.

Juego (Game) es óptimo para juegos en PC/TV.

Vídeo (Video) es óptimo para la reproducción de películas o imágenes en

Paisaje (Landscape) es óptimo para mostrar imágenes de paisajes.

Texto (Text) es óptimo para trabajar con textos o en un entorno de textos.Ahorro de energía

DE EN FR ES DK NL Configuración del menú (Setup Menu): idioma, posición OSD, tiempo de desaparición de

Idiomas (Language): Permite al usuario seleccionar idiomas preestablecidos.

Posición OSD (OSD Position): Ajuste horizontal y vertical de la posición OSD.

Posición H (H. Position): Para ajustar horizontalmente la posición OSD.

Posición V (V. Position): Para ajustar verticalmente la posición OSD.

Temporizador OSD (OSD Time Out): Para apagar automáticamente el modo On

Screen Displays (OSD) una vez transcurrido un periodo determinado de tiempo.

Imagen de fondo OSD (OSD Background): permite el encendido y apagado del

Restablecer (Memory Recall): Para volver a los valores de fábrica del control de sonido e

Este monitor puede cambiarse a varios estados de ahorro de energía a través del ordenador correspondiente o del

sistema operativo. De esta forma se hace frente a los requisitos actuales para la reducción del consumo de energía.

El monitor soporta los siguientes estados de consumo bajo de energía:

Estado Consumo energético Color de LED Preparación (aprox.)

El monitor permanece (dependiendo del sistema operativo) en el estado de bajo consumo energético hasta que

pulse un botón del teclado o mueva el ratón (si está disponible).

El monitor tarda menos de 2 segundos en pasar de modo Stand-by a su funcionamiento normal.Español

Resolución de problemas

Si su monitor LCD causara problemas, compruebe si está instalado convenientemente según la información

proporcionada en el capítulo "Configuración" a partir de la página 6. Si los problemas persisten, lea este capítulo

para encontrar una posible solución.

Localización de la causa

Los errores pueden tener a veces causas simples, pero en otras ocasiones vienen provocados por equipos

defectuosos. Nos gustaría darle algunas ideas para resolver problemas comunes. En caso de que estas

instrucciones no le fueran de ayuda, llámenos.

Comprobación de los cables y las conexiones

Compruebe visiblemente todos los cables y conexiones. Si todas las luces están apagadas, compruebe si llega

suministro de energía al equipo.

Errores y causas posibles

No aparece nada en el monitor:

 Suministro de energía eléctrica: el cable de alimentación tiene que estar fijamente colocado en la

hembrilla y el interruptor tiene que estar encendido.

 Fuente de la señal: asegúrese que la fuente de señal (su ordenador, ...) esté encendida y que el cable de

conexión esté fijamente colocado en las hembrillas.

 La frecuencia de refresco de la imagen: El monitor LCD debe soportar la frecuencia de refresco de imagen

 Modo Energy Star: Pulse cualquier tecla o mueva el ratón para desactivar el modo.

 Protector de pantalla: Si el protector de pantalla estuviera arrancado pulse una tecla o mueva el ratón.

 Pines del conector de señal: Si los pines están doblados o dañados, póngase en contacto con el servicio al

 Ajuste correctamente los valores soportados por su monitor (consulte "Preparaciones en su ordenador", en

La imagen es inestable o se desplaza:

 Pines del conector de señal: Si los pines están doblados o dañados, póngase en contacto con el servicio al

 Enchufe de señal: El enchufe del cable de señal debe estar correctamente inserto en el conector.

 Tarjeta de vídeo: ¿Son correctos todos los parámetros?

 Cable de la señal: el cable de conexión tiene que estar fijamente colocado en las hembrillas.

 Frecuencia de refresco de imagen: Elija valores válidos para su sistema.

 Nivel de salida de vídeo: el nivel de salida de vídeo del ordenador tiene que ser compatible con los datos

técnicos del monitor.

 Retire los dispositivos que produzcan interferencias (teléfonos inalámbricos, altavoces, etc.) que se

encuentren cerca del monitor.

 Evite la utilización de cables alargaderas de señal.

Los caracteres aparecen demasiado oscuros, la imagen es demasiado pequeña o demasiado grande, no está

 Ajuste los parámetros correspondientes (consulte el capítulo "Cambio de la representación en pantalla",

Los colores se muestran de forma incorrecta:

 Compruebe los pines del conector de señal. Si los pines están doblados o dañados, póngase en contacto

con el servicio al cliente.Servicio al cliente

 Ajuste los parámetros correspondientes (véase el capítulo " Cambio de la representación en pantalla"),

 Evite utilizar cables alargaderas de señal.

La imagen es demasiado luminosa o demasiado oscura:

 Controle si el nivel de salida de vídeo del ordenador es compatible con los datos técnicos del

 Controle si la tensión eléctrica del ordenador es compatible con los datos técnicos del

 Elija la instalación automática para optimizar los valores de píxeles y la sincronización de las fases. Para

conseguir la calidad óptima, la pantalla debe mostrar un programa de texto (p.ej. Explorador, Word, ...).

Información del controlador

Para utilizar el monitor, no es necesario disponer de la instalación de un controlador.

Si el sistema operativo solicita la instalación del controlador del monitor, puede descargar el programa del

controlador del sitio web indicado.

La instalación del controlador es diferente según el sistema operativo. Siga las indicaciones concretas para su

¿Necesita más ayuda?

Si las sugerencias que le damos en los capítulos anteriores no solucionan su problema, póngase en contacto con

nosotros. Nos facilitará mucho el trabajo si nos proporcionara la siguiente información:

 ¿Cuál es la configuración de su ordenador?

 ¿Qué dispositivos periféricos adicionales utiliza?

 ¿Qué mensajes de error aparecen?

 ¿Qué programas estaban abiertos cuando se produjo el error?

 ¿Qué ha hecho hasta ahora para solucionar el problema?

 Sería tan amable de proporcionarnos su número de cliente, en caso de que le hubieran dado uno

anteriormente.Español

Puede aumentar la vida de su monitor LCD observando las siguientes precauciones:

No existen piezas que se puedan sustituir ni limpiar dentro de la carcasa del monitor

 Desconecte siempre el cable de corriente y todos los cables de conexión antes de la limpieza.

 NO utilice disolventes, ni agentes limpiadores cáusticos o gaseoso.

 Limpie la pantalla con un paño suave, sin restos de polvo.

 Tenga cuidado de que no caiga ninguna gota de agua en la pantalla. El agua puede causar alteraciones

estables en los colores.

 No exponga la pantalla a la luz solar intensa o a los rayos ultravioletas.

 Transporte el equipo sólo en su embalaje original o en otro embalaje adecuado que ofrezca protección

Reciclado y eliminación de desechos

Los materiales y accesorios de embalaje son reciclables y deben ser depositados en un contenedor para

reciclaje cuando ya no sean necesarios.

No tire bajo ningún concepto el aparato al final de su vida útil a la basura doméstica normal. Infórmese

sobre las posibilidades de las que dispone para eliminarlo de forma respetuosa con el medio ambiente.

Error de Pixel en LCD (Pantalla TFT)

En el LCDs (TFT) de matriz activa con una resolución de 1920 x 1080 Píxeles que consisten cada uno de tres sub-

píxels (rojo, verde, azul) hay un total aproximado de unos 6,2 mill. de transistores. Debido a este gran número

de transistores y a que el proceso de fabricado asociado es tremendamente complejo puede darse en ocasiones la

pérdida o el falso control de píxeles o de sub-píxeles individuales.

En el pasado había muy variadas maneras para definir el error de pixel permitido. Sin embargo, éstos eran

generalmente muy complicados y muy diferentes entre los distintos fabricantes. MEDION se ocupa de todos los

productos con pantalla TFT con el desarrollo de la garantía de las

necesidades estrictas y transparentes de la norma ISO 13406-2,

clase II que se resumen brevemente en los siguientes:

El estándar ISO 13406-2 define entre otras cosas las guías

generalmente válidas en relación con los errores de pixel.

Los errores de pixel quedan establecidos en cuatro categorías de

fallos y en tres tipos de fallos. Cada pixel individual se compone a su

vez de tres sub-píxeles, cada uno de un color (rojo, verde, azul).

oRealizar copias de este manual

DE EN FR ES DK NL Tipos de fallos de Pixel:

pixel luminoso largo tiempo (punto blanco, claro) pero no dirigido.

El pixel blanco es el resultado de la luz de tres sub-pixel.

pixel no luminoso (punto negro, oscuro) pero dirigido

sub-pixel anormal o defectuoso de color rojo, verde o azul (p.ej. encendido largo tiempo con luminosidad

media, sin color, intermitente o trémula pero no de tipo 1 ni 2)

Suplemento: Clúster de tipo 3 ( = pérdida de dos o más sub-píxeles en un bloque de 5 x 5 píxeles. Un clúster es

un campo de 5 x 5 píxeles (15 x 5 Sub-píxeles).

Clases de fallos de Pixel:

Clase de fallo Tipo 1 Tipo 2 Tipo 3 Clúster v. tipo 3

El número permitido de fallos de los tipos arriba indicados en cada una de las clases de tipos consiste en un millón

de píxeles y deben ser convertidos de acuerdo con la resolución física de la pantalla.

De ello se extrae un número máximo permitido en la clase de fallo II:

Para una resolución mill. Pixel Sub-Pixel (Tipo)

1024 x 768 (38 cm) 0.786432 2.359296 2 2 4 - 2

1920 x 1200 (65 cm ancho) 2.304000 6.912000 4 4 10 - 4

La clase de fallo I tiene lugar solamente en caso de aplicaciones especiales como, por ejemplo, en los campos de la

medicina para aplicación y está conectado con los correspondientes impactos de costes. La clase de fallo II se ha

establecido como estándar para la fabricación de calidad con pantallas muy buenas.

Una pantalla de 55 cm está compuesta de 1920 puntos de imagen (Pixel) horizontales y de 1080 verticales, que

suman un total de 2.073.600 Píxeles. En relación con un millón de Píxeles, esto supone un factor de cerca de 2,07.

La clase de error II permite 4 fallos de tipo 1 y tipo 2 y 10 fallos de tipo 3 y 4 clústeres de tipo 3.

Generalmente, no se trata de un caso de garantía. Un caso de garantía tiene lugar cuando el número de fallo

arriba indicado queda excedido en una categoría.

Realizar copias de este manual

Este manual contiene información protegida por la ley.

Reservados todos los derechos. Queda prohibida por las leyes de copyright la reproducción de esta información

de forma mecánica, electrónica o por cualquier otro medio sin el consentimiento escrito del fabricante.Español

Especificación técnica

 Tamaño de pantalla ca. 54,6 cm (21,5”), TFT

 Relación de aspecto 16:9

 Voltaje de entrada 12V DC 3,0 A

 Resolución 1920 x 1080

 Tiempo de reacción 5 ms (tipo)

 Entrada de sonido 1 Vrms max. 100Hz~20KHz

conector 3,5 mm estéreo

 Salida de sonido 2x 1,5 W max.

 Mando Standby ON/OFF, OSD

 Temperatura funcionamiento 0 C ~ +35°C

almacenamiento -20° C ~ +60°C

 Humedad (sin condensación) funcionamiento <80%

almacenamiento < 90%

 Peso (neto/bruto) 3,3 kg / 4,6 kg

 Dimensiones (AxAxL) 510 x 390 x 214 mm

 Consumo de energía (Stand-by) inferior a 1 Watio

 Consumo de energía

(funcionamiento) inferior a 30 Watios

Fuente de alimentación

 Voltaje de salida 12V DC 3,0 A Copyright © 2010

Reservados todos los derechos.

Este manual está protegido por las leyes correspondientes.

Copyright © de Medion®.

MS-DOS® y Windows® son marcas comerciales registradas de Microsoft®.

Pentium® es una marca comercial registrada de Intel®.

Otras marcas comerciales están registradas por sus propietarios correspondientes.

Pueden realizarse cambios sin obligación de notificarlo a persona alguna.Garantía limitada

DE EN FR ES DK NL Garantía limitada

I. Condiciones generales de garantía

1. Aspectos generales

La garantía empieza siempre el día de entrega del aparato MEDION adquirido a MEDION o a un distribuidor oficial

de MEDION, y se refiere a todo tipo de daños de material y de producción que pueden surgir durante el uso

normal. El plazo de la garantía se infiere de la tarjeta de garantía adjunta al aparato unida al comprobante de

compra del distribuidor autorizado de MEDION.

Guarde cuidadosamente el comprobante de compra original y la tarjeta de garantía. MEDION y su distribuidor

autorizado se reservan el derecho a rechazar una reparación de garantía o una confirmación de garantía si no se

han presentado estos documentos.

En caso de que sea necesario remitirnos su aparato, asegúrese de que esté embalado de modo seguro para el

transporte, preferiblemente en su embalaje original. MEDION no asume la responsabilidad por otros materiales

enviados que no formen parte del volumen de suministro original del aparato MEDION.

Rogamos nos entreguen junto con el aparato una descripción del fallo lo más detallada posible. Antes de

remitirnos su aparato, póngase en contacto con la línea de atención al cliente de MEDION. Allí recibirá un número

de referencia (n° RMA), que deberá agregar de modo visible en el exterior del paquete.

Esta garantía no tiene ninguna repercusión sobre sus derechos legales y queda sujeta al derecho vigente del país

en el que se efectuó la primera compra del aparato por parte del cliente final en un comercio autorizado por

En caso de darse un fallo de su aparato MEDION cubierto por esta garantía, MEDION asegura con esta garantía la

reparación o la sustitución del aparato MEDION. La decisión de si debe procederse a una reparación o a una

sustitución corresponde al cliente, pero sólo en el marco del principio de la proporcionalidad. En este sentido,

MEDION podrá decidir a su parecer, teniendo en cuenta los gastos de reparación, si en lugar de la reparación va a

sustituir el aparato por otro nuevo, o por uno acondicionado de la misma calidad.

No se asume la garantía de pilas o baterías, ni tampoco de los materiales de consumo, es decir, piezas que

durante el uso normal del aparato tienen que sustituirse con regularidad, como por ejemplo la lámpara de los

Como regla general, un error de píxel (un punto de imagen permanente de color, más claro o más oscuro) no se

considera un fallo. El número exacto de puntos de imagen erróneos admisible puede consultarse en la descripción

del manual de este producto.

MEDION no asume la garantía por imágenes retenidas en aparatos de plasma o LCD, que han sido originadas por

un uso inadecuado del aparato. El procedimiento a seguir para la operación de su aparato de plasma o LCD puede

consultarse en la descripción del manual de este producto.

La garantía no abarca los errores de reproducción de soportes de datos que fueron creados en un formato no

compatible o con un software inadecuado.

Si durante la reparación se comprobase que se trata de un fallo no cubierto por la garantía, MEDION se reservará

el derecho a facturar al cliente los gastos originados por la reparación en cuestión de material, trabajo y demás

gastos, después de presentar un presupuesto.

MEDION no asume la garantía de fallos y daños originados por influencias externas, daños accidentales, uso

inadecuado, así como modificaciones, reformas, ampliaciones, uso de piezas procedentes de otros fabricantes,

descuido, virus o errores de software, transporte inadecuado, o embalaje inadecuado.

La garantía se extingue en caso de que el fallo del aparato se haya ocasionado durante un mantenimiento o una

reparación efectuados por personal ajeno a MEDION o al servicio técnico autorizado por MEDION para este

aparato. La garantía también cesa si los adhesivos, precintos de garantía, o números de serie del aparato o de una

parte integrante del mismo se han modificado, manipulado, o dañado de modo que sean ilegibles.Español

4. Línea de atención al cliente

Antes de remitir el aparato a MEDION tiene que comunicarse con nosotros a través de la línea de atención al

cliente “Hotline”. Recibirá más informaciones de cómo hacer uso de su derecho de garantía.

El uso de la línea de atención al cliente no es gratuito.

La línea de atención al cliente no sustituye de ningún modo la formación del usuario en software o hardware, la

consulta en el manual, o la asistencia de productos procedentes de otras empresas.

MEDION ofrece adicionalmente una línea de atención al cliente de pago para consultas no asumidas por la

II. Condiciones especiales de garantía para ordenadores de sobremesa (PC),

ordenadores portátiles (notebook), ordenadores de bolsillo (PDA) y

navegadores GPS (PNA) de MEDION Si una de las opciones incluidas en el suministro presenta un defecto, también tiene derecho a reparación o

sustitución. La garantía cubre gastos de material y de trabajo para restablecer la funcionalidad del aparato

Si se usa para el aparato un hardware no fabricado ni distribuido por MEDION, esto puede provocar el cese de la

garantía, si por ello se generara un daño en el aparato de MEDION o en las opciones suministradas.

Se asume una garantía limitada por el software suministrado. Esto es válido para un sistema operativo

preinstalado, pero también para programas incluidos en el suministro. En el caso del software incluido en el

suministro, MEDION garantiza para los soportes de datos, p. ej., disquetes y CD-ROM con los que se suministra

este software, que están exentos de fallos de material y de fabricación por un plazo de 6 meses desde el día de

compra del aparato a MEDION o a un distribuidor oficial de MEDION. En caso de suministro de soportes de datos

defectuosos, MEDION sustituirá los soportes de datos defectuosos gratuitamente; se excluye cualquier otra

reclamación que vaya más allá. Si hay indicios claros de que el soporte de datos se usó o guardó de modo

inadecuado, MEDION se reservará el derecho a rechazar dicha reclamación. Exceptuando la garantía para los

soportes de datos, todos los programas informáticos se suministran sin garantía de fallos. MEDION no asegura

que este software funcione sin interrupciones o sin fallos o que satisfaga las exigencias del cliente. MEDION no

garantiza la exactitud del material cartográfico proporcionado con los equipos de navegación.

Al proceder a reparar el aparato MEDION puede ser necesario borrar todos los datos del aparato. Asegúrese antes

de enviar el aparato de poseer una copia de seguridad de todos los datos que se encuentran en el aparato.

Advertimos expresamente que cuando se efectúa una reparación, se restaura el estado original. MEDION no

asume la responsabilidad de los costes de una configuración de software, de pérdidas de ingresos, de la pérdida

de datos o de software, ni de otros daños consecuenciales.

III. Condiciones especiales de garantía para la reparación in situ y la

Siempre que en la tarjeta de garantía adjunta al aparato figure un derecho a reparación in situ o a sustitución in

situ, se aplicarán a su aparato MEDION las condiciones especiales de garantía para la reparación in situ y la

sustitución in situ.

Para poder efectuar la reparación in situ o la sustitución in situ, deberá asegurar por su parte los siguientes puntos:

 Deberá concederse al personal de MEDION un acceso ilimitado, seguro e inmediato a los aparatos.

 Deberá poner a disposición del personal de MEDION los dispositivos de telecomunicación que necesiten para

ejecutar correctamente su encargo, para fines de prueba y de diagnóstico, así como para la eliminación de

errores, asumiendo Ud. los gastos.

 Usted mismo es responsable de la recuperación de su propio software de aplicaciones después de haber

recurrido al servicio de asistencia de MEDION.

 Deberá tomar todas las demás medidas que MEDION precise para poder ejecutar su encargo correctamente.

 Usted mismo se responsabiliza de la configuración y la conexión de aparatos externos, si los hubiere, después

de haber recurrido al servicio de asistencia de MEDION.

 El periodo de cancelación libre de costes para la reparación in situ o la sustitución in situ es de 48 horas como

mínimo; después tendremos que facturarles los gastos que se nos hayan presentado debidos a una

cancelación demorada o no efectuada.Indhold
